Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Для карт без поддержки PnP часто не прокатывает "только установить драйвер". Удаляешь драйвер, запускаешь мастер, смотришь, чего он обнаружил, и уже на обнаруженное устанавливаешь драйвера.



Похоже, что так. Но как ей тогда поменять ресурсы вроде порта и IRQ, если джамперов на ней никаких, а в "устройствах" она не видна? Через настройки драйвера?
Во всяком случае, и REALmagic Ultra II, и всякие звуковые ISA в перечне устройств вполне появляются.



@Uka, надо читать мануал на карту. Такие вещи там обязательно должны быть прописаны.



У неPnP карт ресурсы могут меняться не только перемычками, но и спецсофтом. Т.е. параметры конфигурации карта запоминает каким либо образом и спецсофтом они могут изменяться и перепрошиваться в карту. Как извращённый вариант, могу предположить, что карта может быть залочена на строго определённые ресурсы.



Чтобы не было в перечне устройств.. это что-то новенькое.



У меня есть вибра с фм тюнером, которая ставится именно так, компьютер ее автоматически не находит. Нужно через установку оборудования просто выбрать ее из списка устройств, только после этого она появляется в системе как саундбластер.
Возможно, для этой карты сперва инсталлируется драйвер, а потом уже ставится сама карта.



PnP к ISA в своё время прибивали ржавыми гвоздями. Так что его "работоспособность" ни капли не удивляет.



Кто же спорит.
Только руководства этого никто пока ещё не видел...

Ну, там есть файл инициализации fmpdrv.ini, в котором оно и прописывается:

Код:

[REALmagic]
Use=yes
Port=0x260

[MPEG]
Use=yes
Interrupt=7
Int=7
dma=7

В DOS-то всё нормально, но Windows иногда может свои ресурсы прописать.

Да - автоматический поиск её не находил, добавил вручную в перечень устройств (уже при установленном драйвере).
Появилось - естественно, с неправильными ресурсами. Поменял на нужные, всё работает
Хотя для DOS-игр всё равно приходится перегружаться с дискетки и поменяв в BIOS 'PnP OS Installed' с "Yes" на "No".

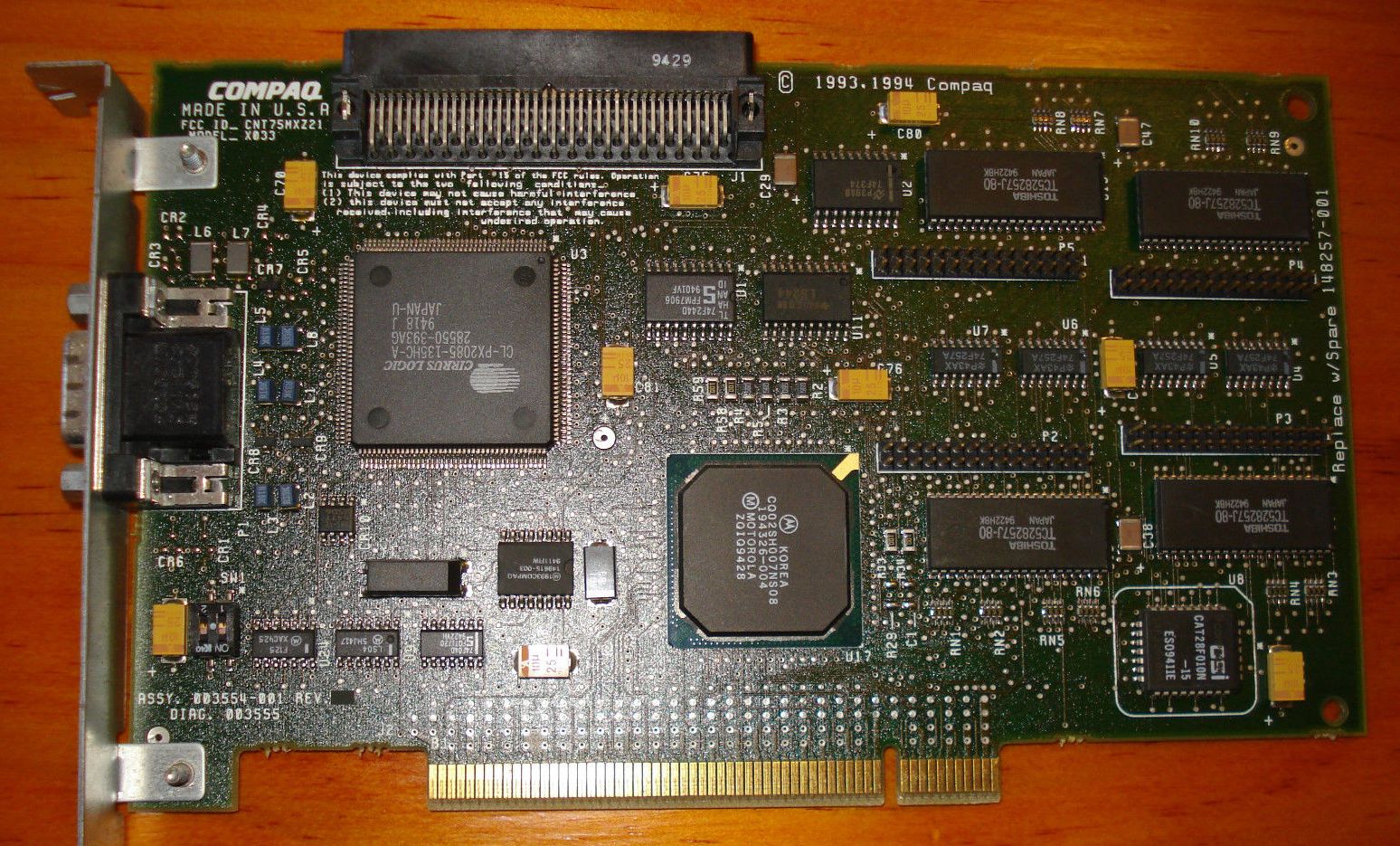

Compaq QVISION 1280/P. Не знал, что такая штука вообще существует.. на стыке 1993-1994, первые pci-видеокарты (из того, что я знаю, - Weitek Power 9000 и S3 805). Графический чип - Motorola. Более поздние QVISION 2000 - уже на Matrox (Impression). Фото не мое, карта аналогичная.

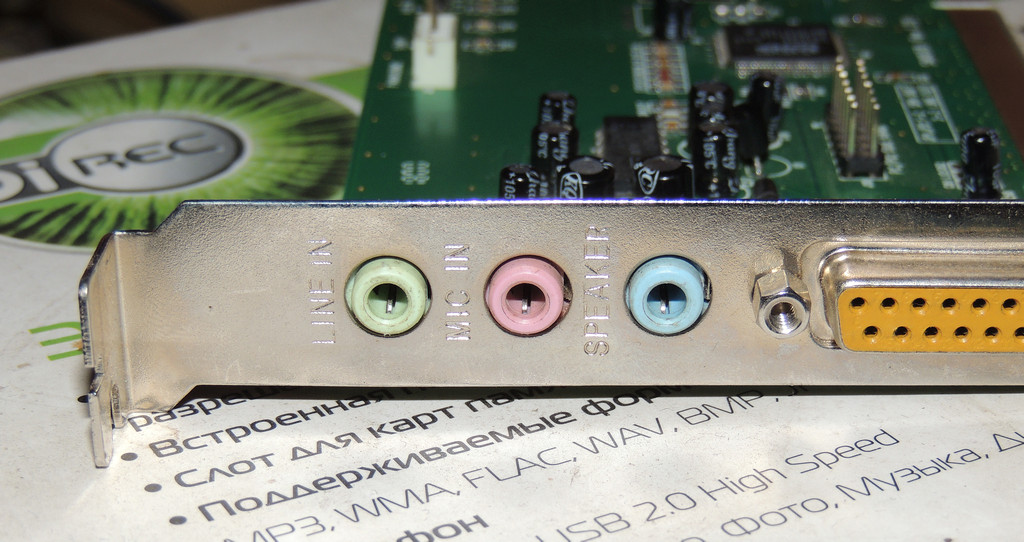

Какая интересная цветовая дифференциация разъёмов бывает:


Я уж было расстроился, что нерабочая (ну кто ж надписи читает).

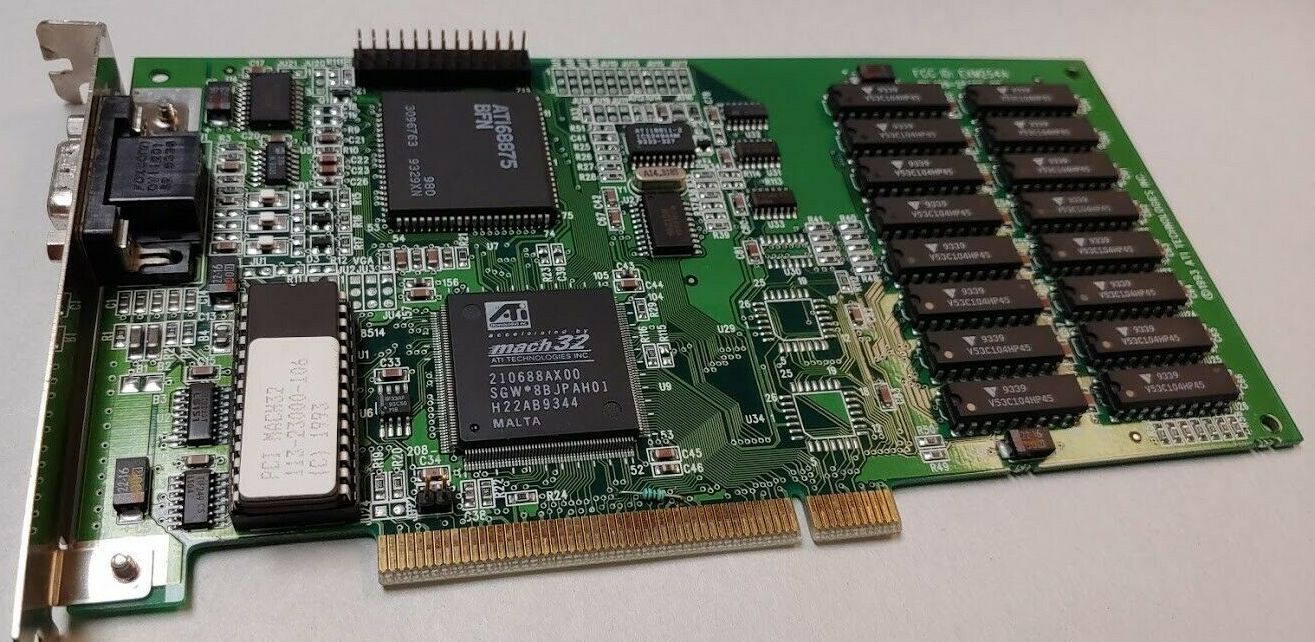

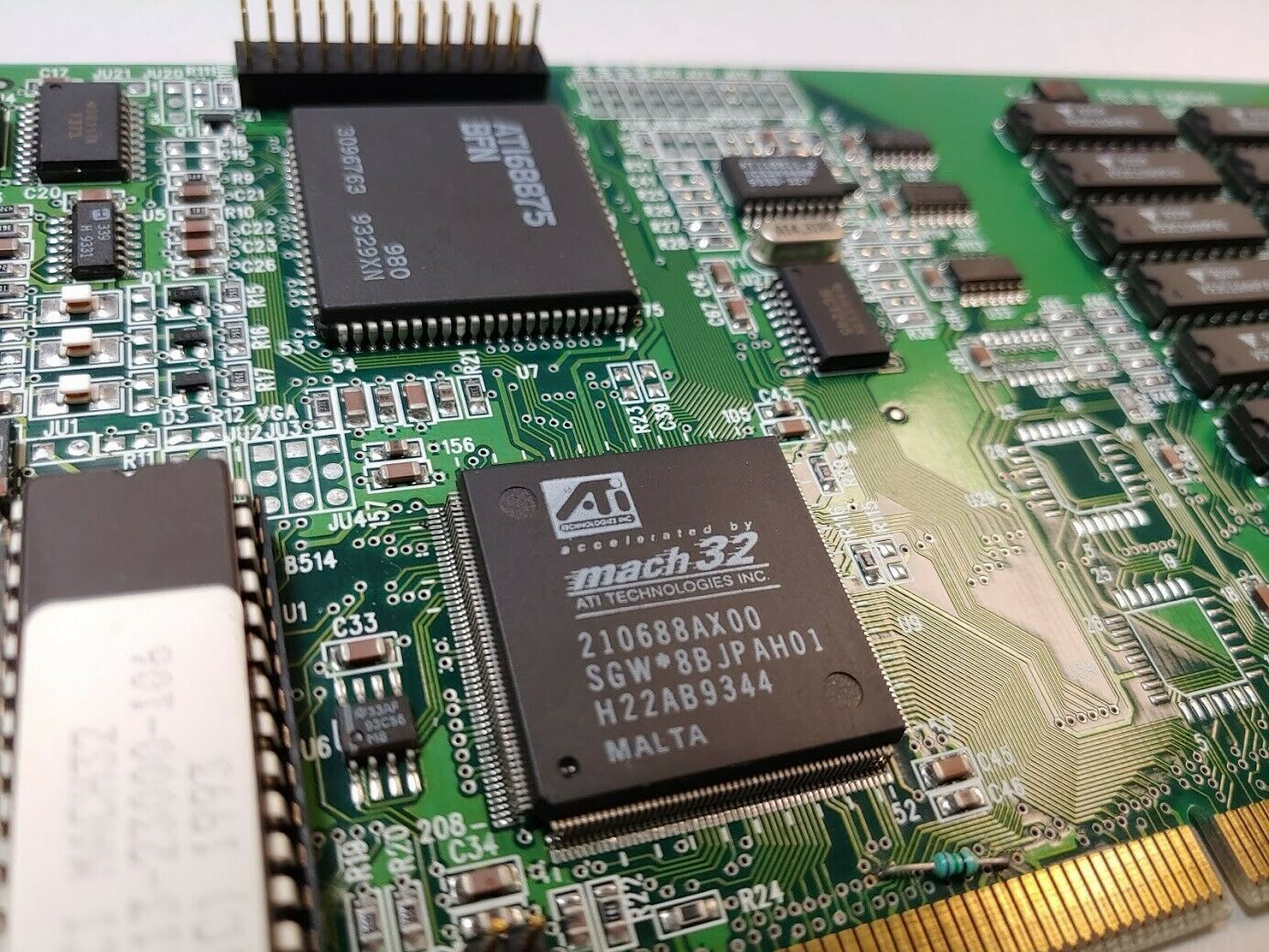

Продолжаю разговляться недорогими, но интересными образчиками из тех времен, когда качество не разделялось по категориям. ATI Mach32, еще один представитель ранних pci-графических карт.



Ви таки будете смеяться, но я завел себе уже четвёртую по счёту карту REALmagic

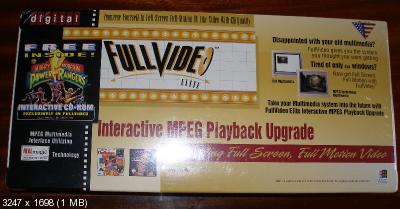

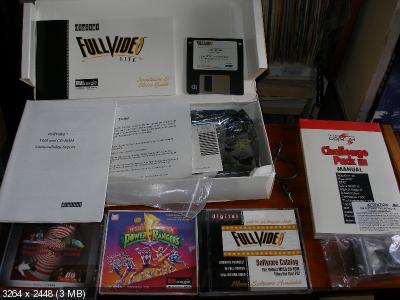

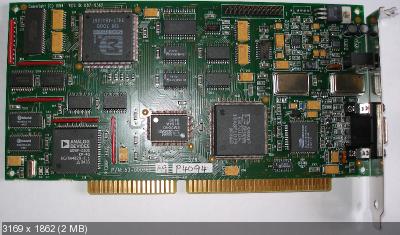

Но теперь уж точно последнюю! Ибо после XCard, NetStream 1 и Maxima, эта - самая настоящая ReelMagic, пусть и Lite. И настоящий РС-раритет! Ибо ещё и перебрандированная в FullVideo от Digital (но касается это только текстов в руководствах и драйверах).

Зато мне она досталась в запечатанной коробочке, со всеми положенными бонусами В лице руководств, кабелей, дискетки с драйверами и целой кучи дисков (включая третий в моей коллекции экземпляр "The Psychotron - MPEG", э-эх...).


Чем отличаются ReelMagic 1993 года и ReelMagic Lite 1994 года от чуть более поздних ISA-карт, так это способом передачи сигнала: не через внешний кабель VGA pass-through, а через внутренний VESA Feature Connector.


Увы, это одновременно и преимущество, и большой недостаток. Преимущество - ибо сигнал передаётся без искажений.
Собственно, для этого я её и покупал: "Return to Zork" умеет нормально работать только с этим способом наложения картинки. Через кабель часть цветов пропадает, что пусть и не совсем критично, но раздражает до невозможности, тогда как через FC - всё в порядке.

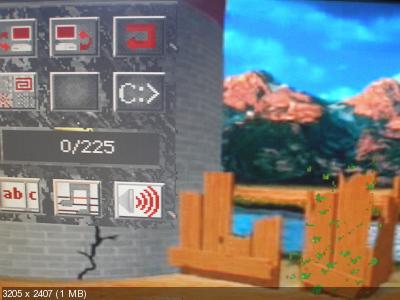

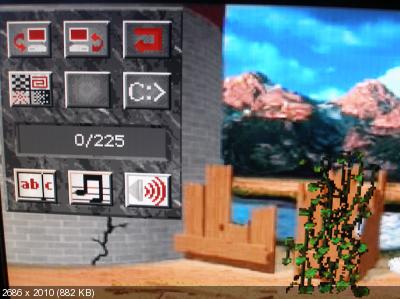

Для сравнения:


Правда, недостатков даже больше. Ибо VESA Feature Connector - мало того что редкая штука (я вот не могу поставить ReelMagic Lite на свой 386 ПК, ибо ISA-видеокарт с таким разъёмом у меня, к сожалению, нет), так ещё и очень ограниченная. Технология на грани фантастики: нужно сначала подключить Feature Connector, затем установить драйвер, после этого переключить монитор на ReelMagic, а на VGA-карту поставить особую заглушку... И то при этом карта эта будет вести себя капризнее десяти принцесс. В комплекте с ней не зря поставляется внушительный список видеокарт и приводов CD-ROM, которые с ней работают или не работают.

У меня нашлась только одна карта с VESA Feature Connector - S3 Trio, увы, на PCI. С которой примерно те же проблемы, что и с картами на VLB, а именно - психоделическая палитра всех цветов радуги. В принципе, это лечится, но - под Windows рабочие режимы ограничены 256 цветами. Ну и ускоритель трёхмерной графики Voodoo из игры выпадает, ибо его уже подключать некуда...
Драйверы для Windows 98 я для неё нашёл, но её явно лучше использовать не с ней и не на Pentium, а на 386 или 486.

Тем более, что на ПК с Pentium / Windows 98 эта новая ReelMagic Lite категорически отказывается дружить с моей звуковой картой ISA. Явно дело в IRQ/DMA, которые любого способны с ума свести. С двумя предыдущими ReelMagic ISA-картами эта проблема тоже проявлялась, но рано или поздно решалась сама собой, т.е. многочасовыми плясками с бубном, перестановкой карт из одного ISA-разъёма в другой (что в теории никакого значения не имеет, но на практике, как ни странно, помогает), и т.д.
Однако тут я, наверное, всё-таки буду искать ISA-видеокарту с Feature Connector, а на ПК с 98 поставлю более её подходящую по возрасту Maxima...



@Uka, мои поздравления!) Здорово, что мечты сбываются!))



@Thomas Wolfe, спасибо
Только для окончательной "сбычи мечт" нужно или разобраться с IRQ и звуком на Pentium, или найти ISA-видеокарту с Feature Connector для 386...
Ну а потом - дело за малым: дособирать коллекцию игр для REALmagic. Ибо из примерно полусотни выходивших пока что доступно менее десятка!!!
Но это тема для отдельного материала.



У меня есть карта PCi на чипе EM8300. Я думал что это бесполезный нынче мпег декодер. Ее как-то для игр можно использовать? Где об этом почитать?



Не нужно ее никак использовать, слишком проблемно (читайте выше) Отдайте лучше @Uka



Увы, на PCI она и есть бесполезная. На моей первой (XCard / EM8475) ничего не завелось: DOS-драйверов для неё нет, а игры под Windows 3.1 32-битные драйвера для 95/98/NT очень плохо воспринимают.
Но, возможно, EM8300 более удачная в этом отношении? Попробуйте запустить The Psychotron (1994, Windows 3.x) - а вдруг?

Пока нигде, увы. Но я надеюсь скоро об этом написать



Вот это здорово, я на это надеялся! Есть статьи про что угодно, но такого эксклюзива точно нет!



@Uka, мои десктопы и не только, в том числе и запрошенный еретический 486-й Из интересного:

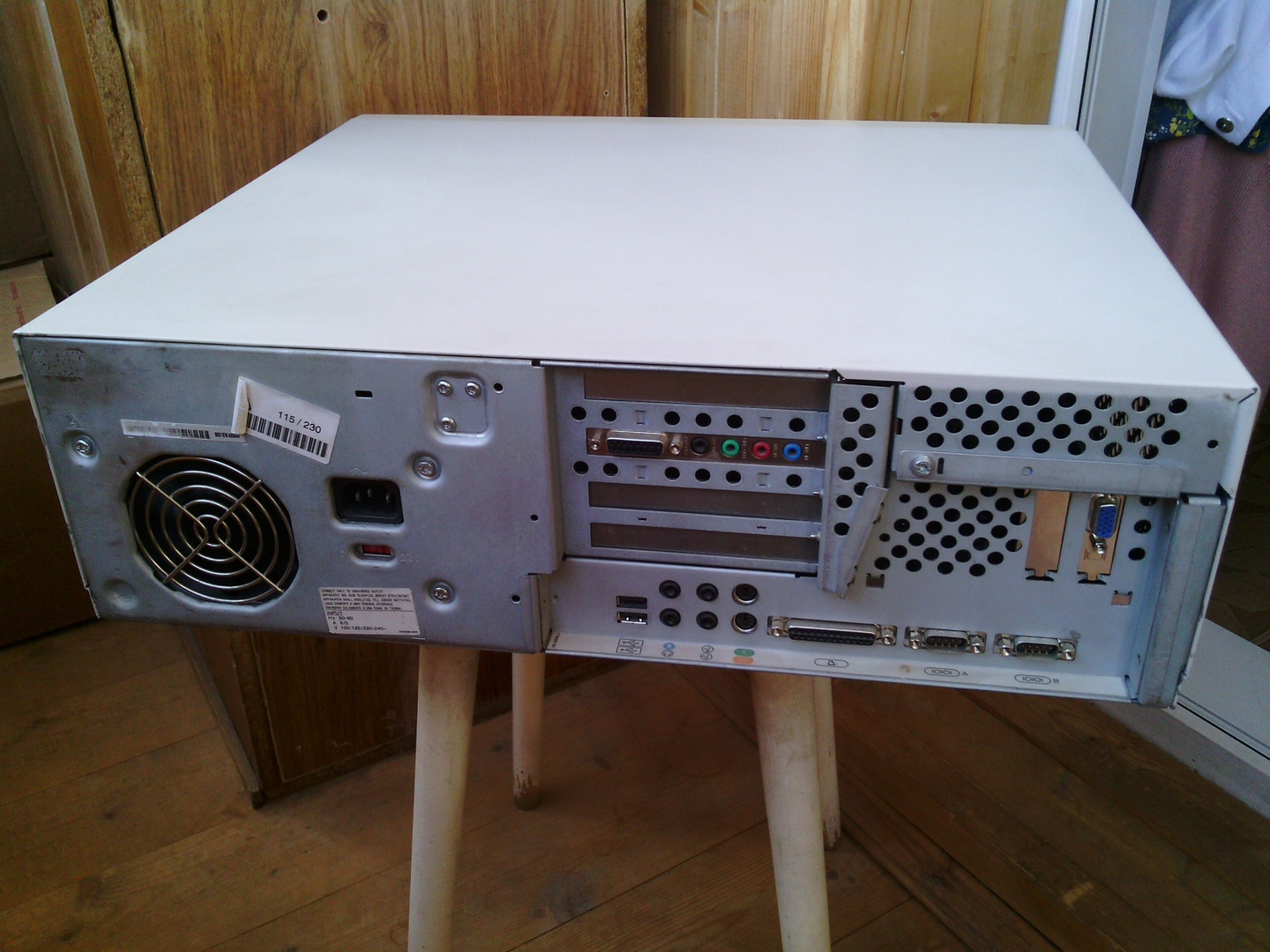

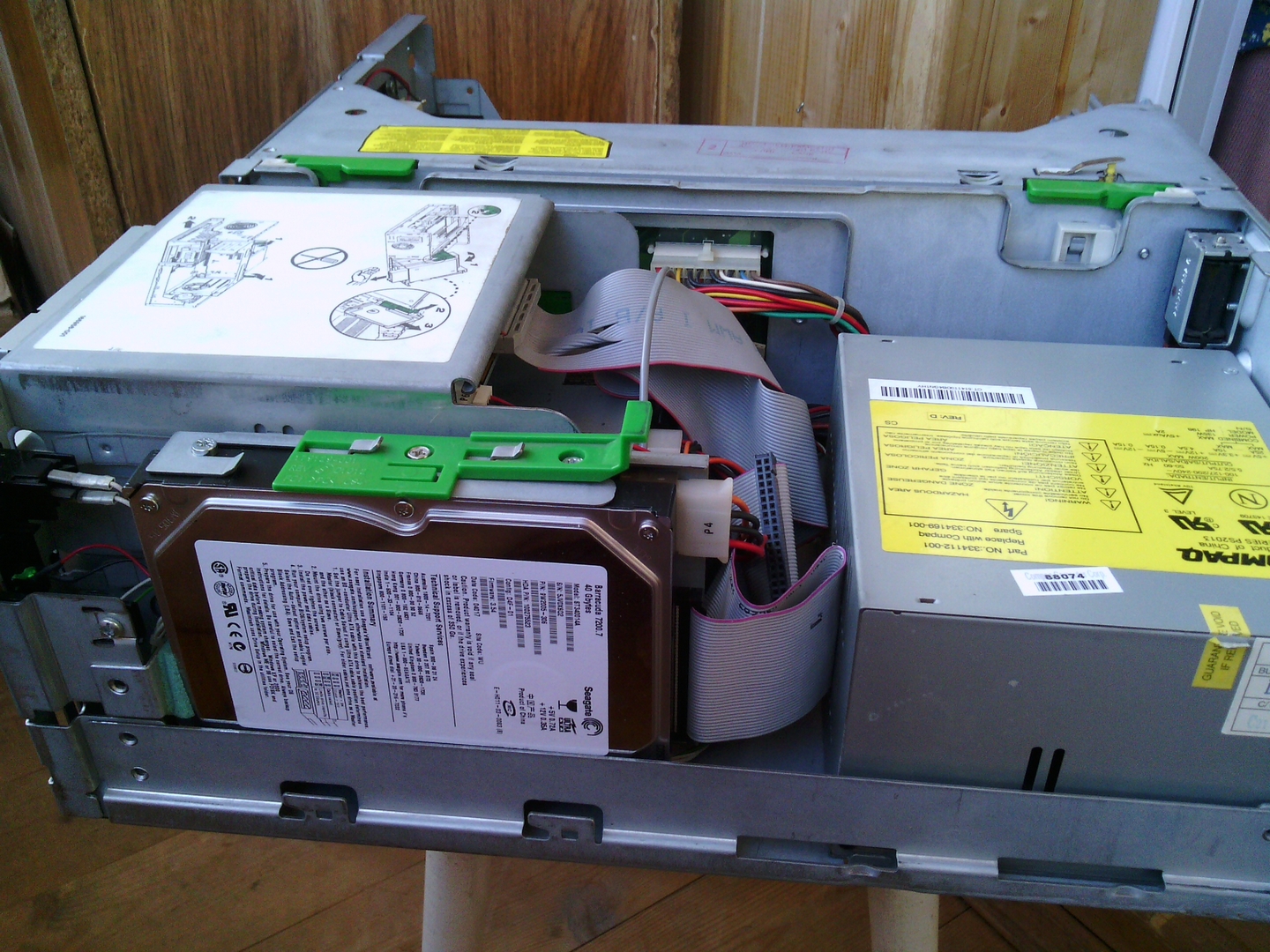

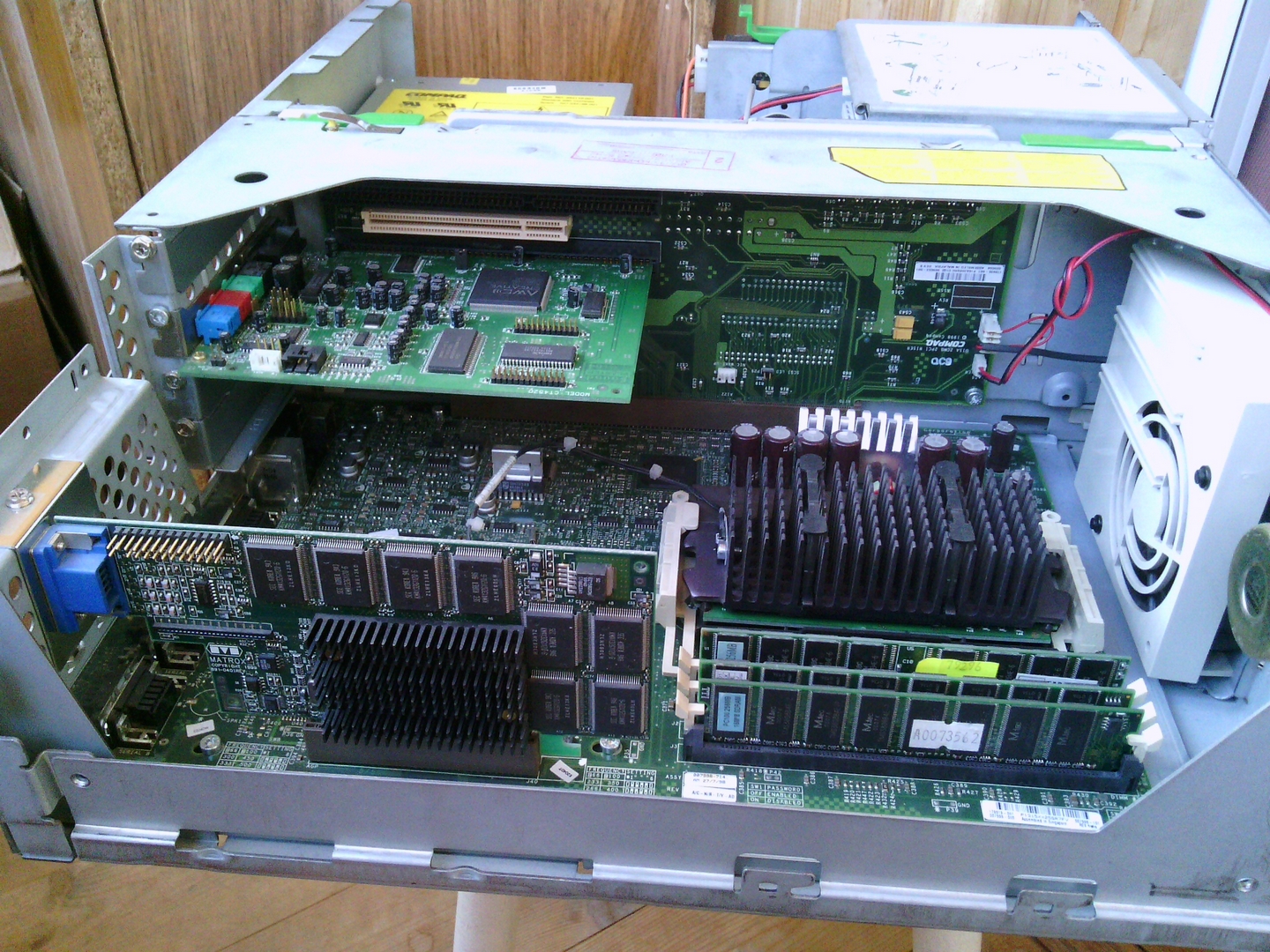

- Compaq признает только NLX со специальной фирменной заглушкой, хорошо иметь на выбор видеокарты этого формата.

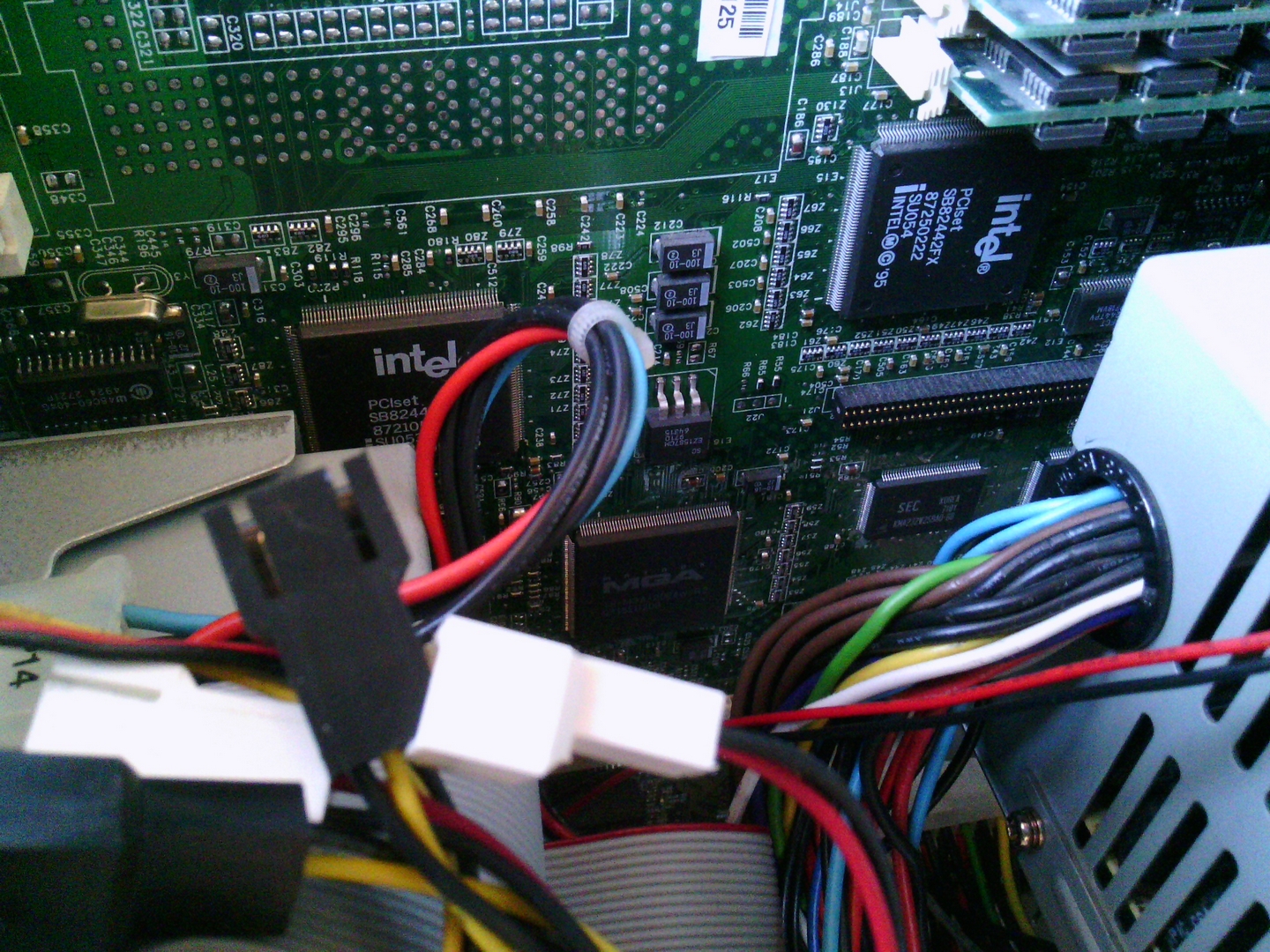

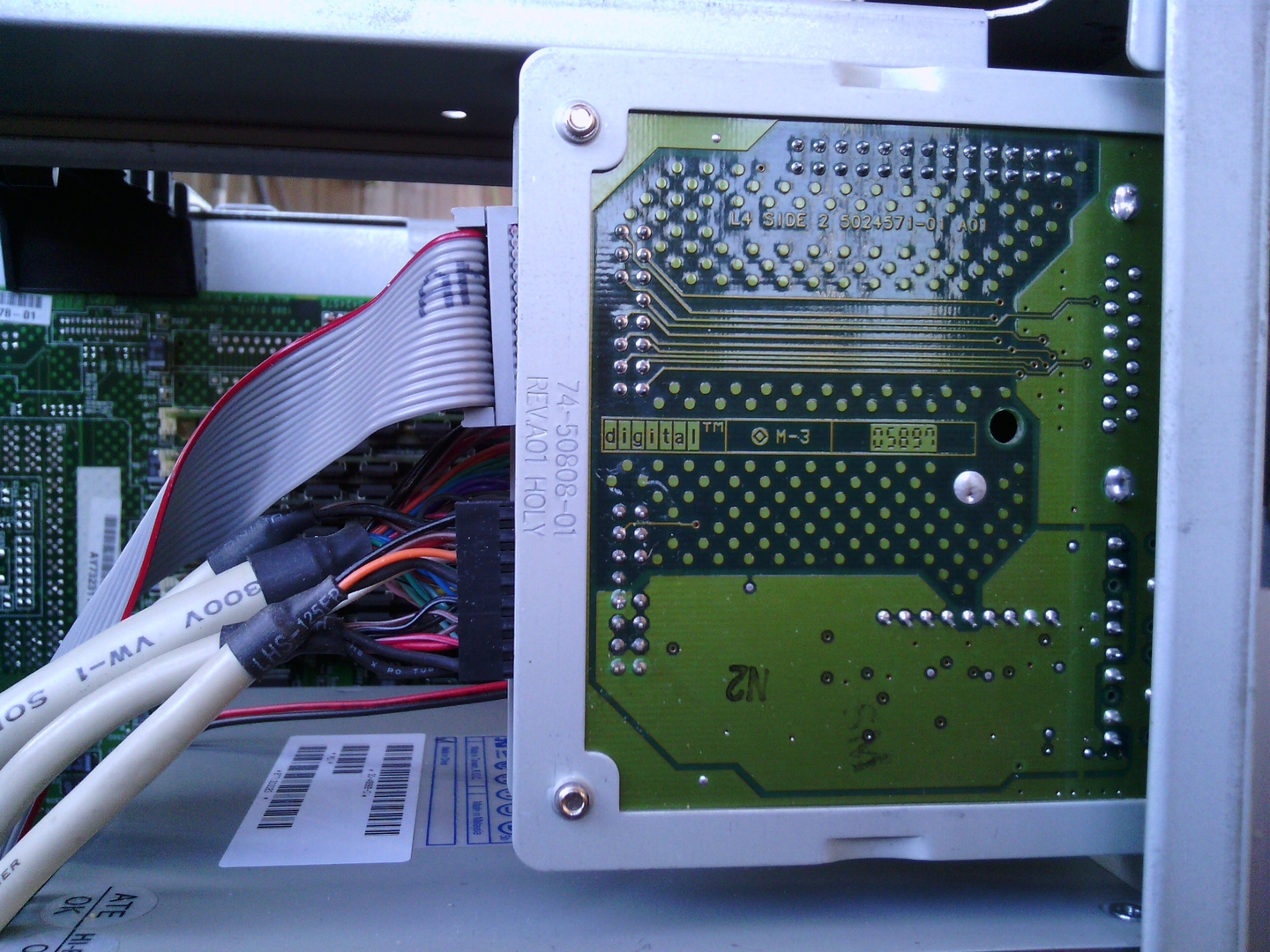

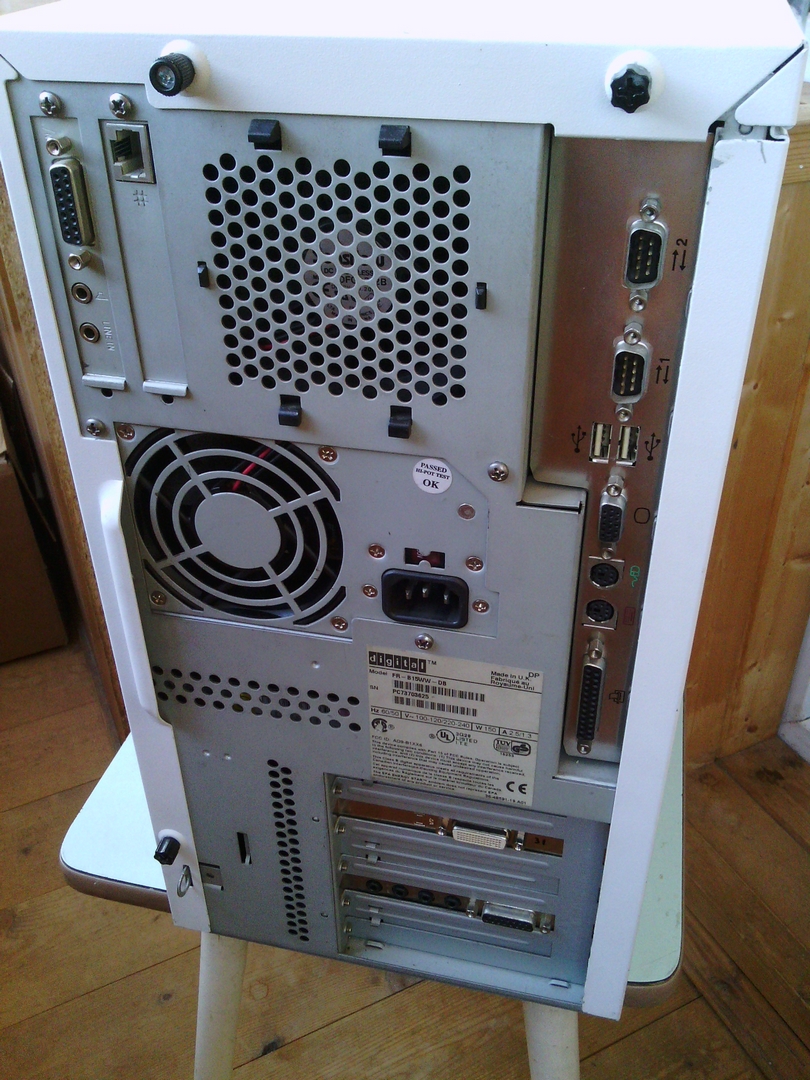

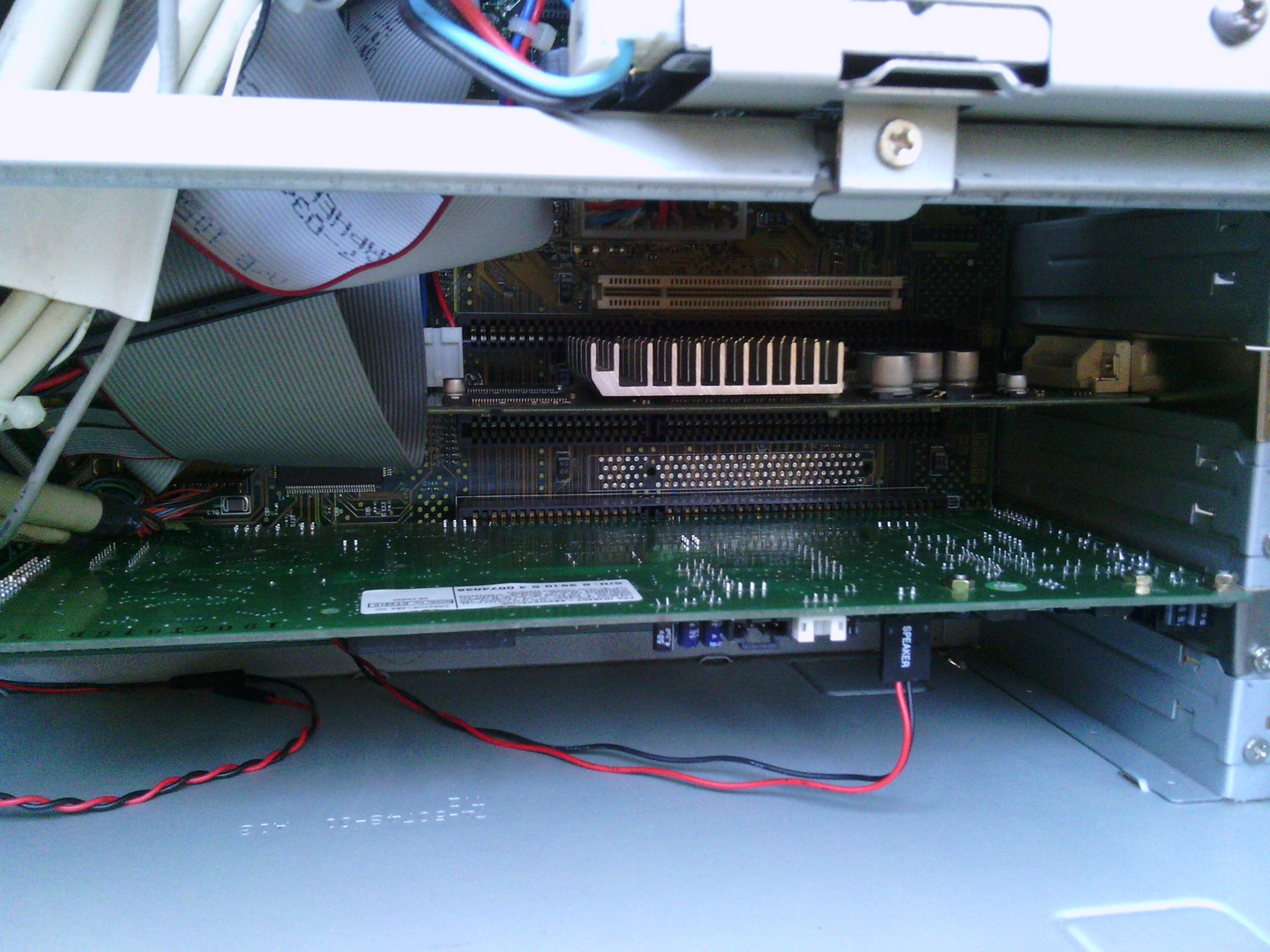

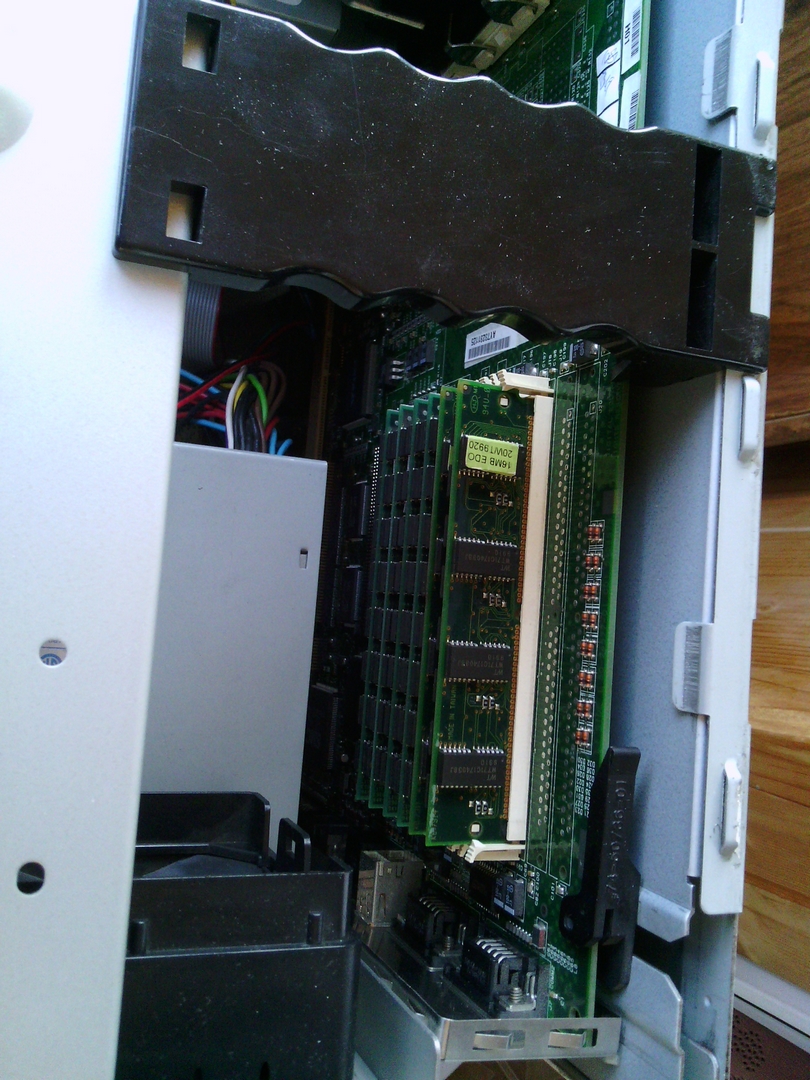

- В Digital Celebris все наоборот, isa-карты имеют счастье смотреть мордой вниз, распаян MGA 2064W как есть, можно поставить дочернюю плату памяти как на отдельной карте.

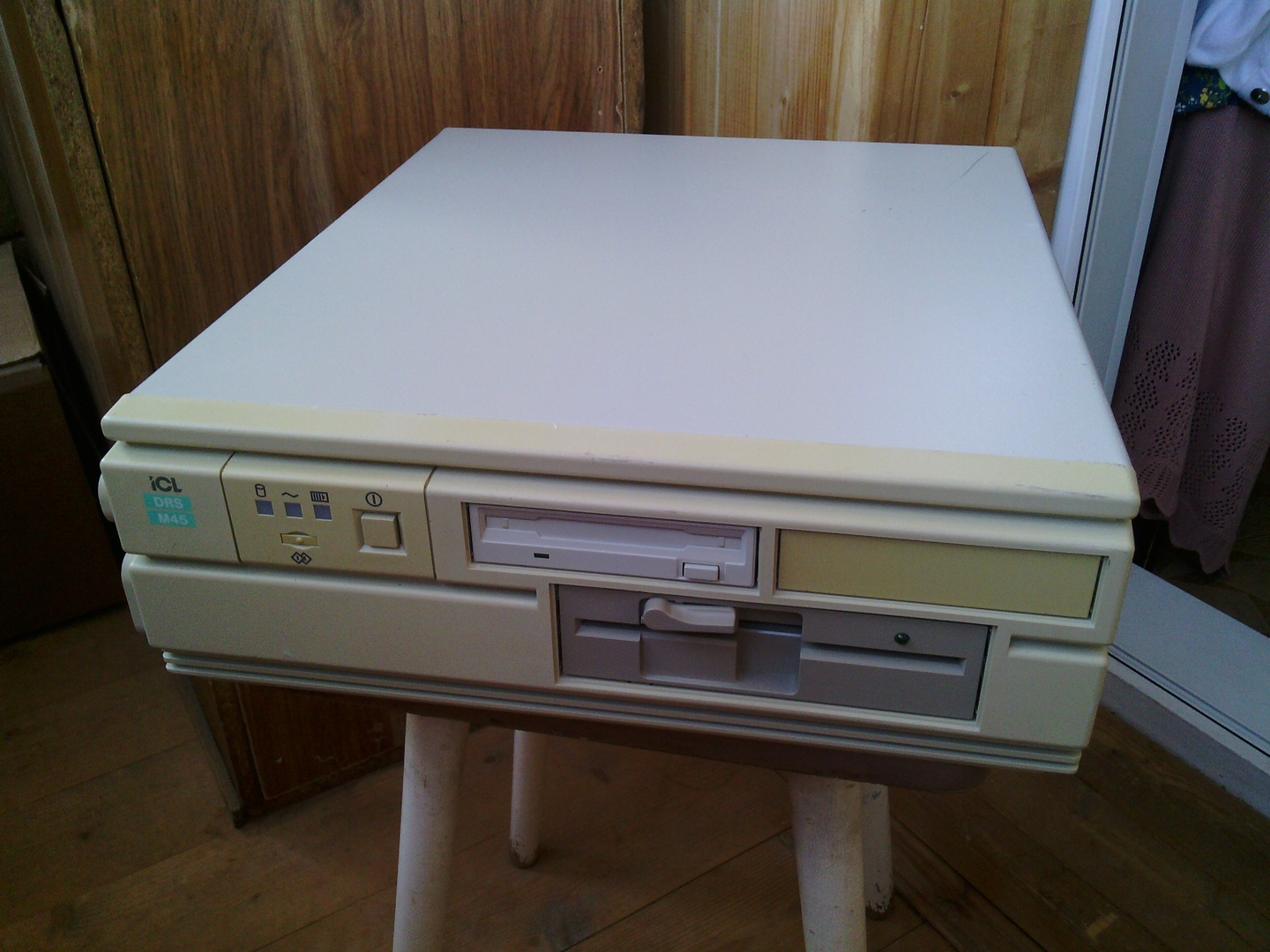

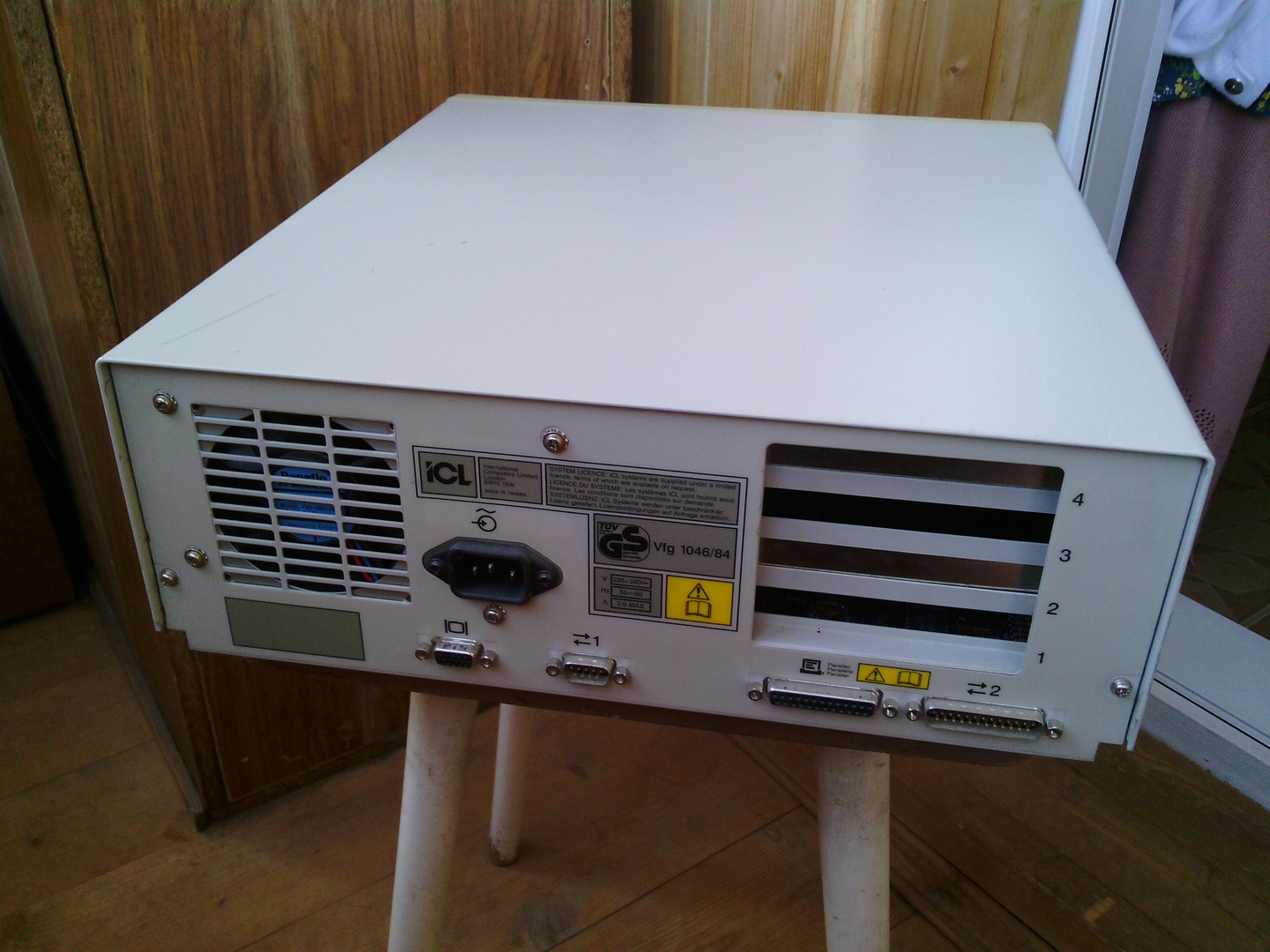

- У ICL DRS M45 входы на клаву и мышь - ps/2, но круглые-заглубленные, типовые штекеры не вставить.

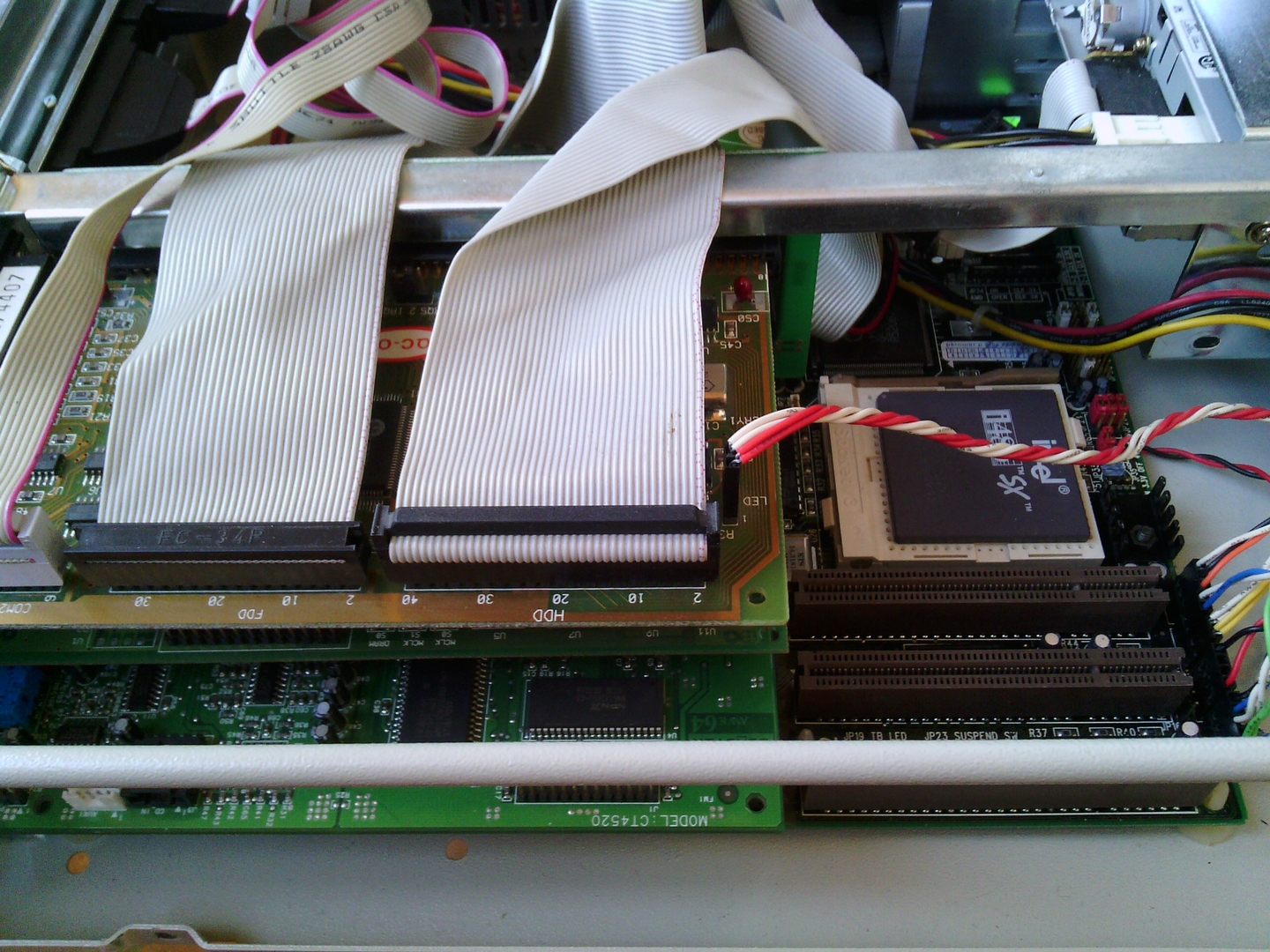

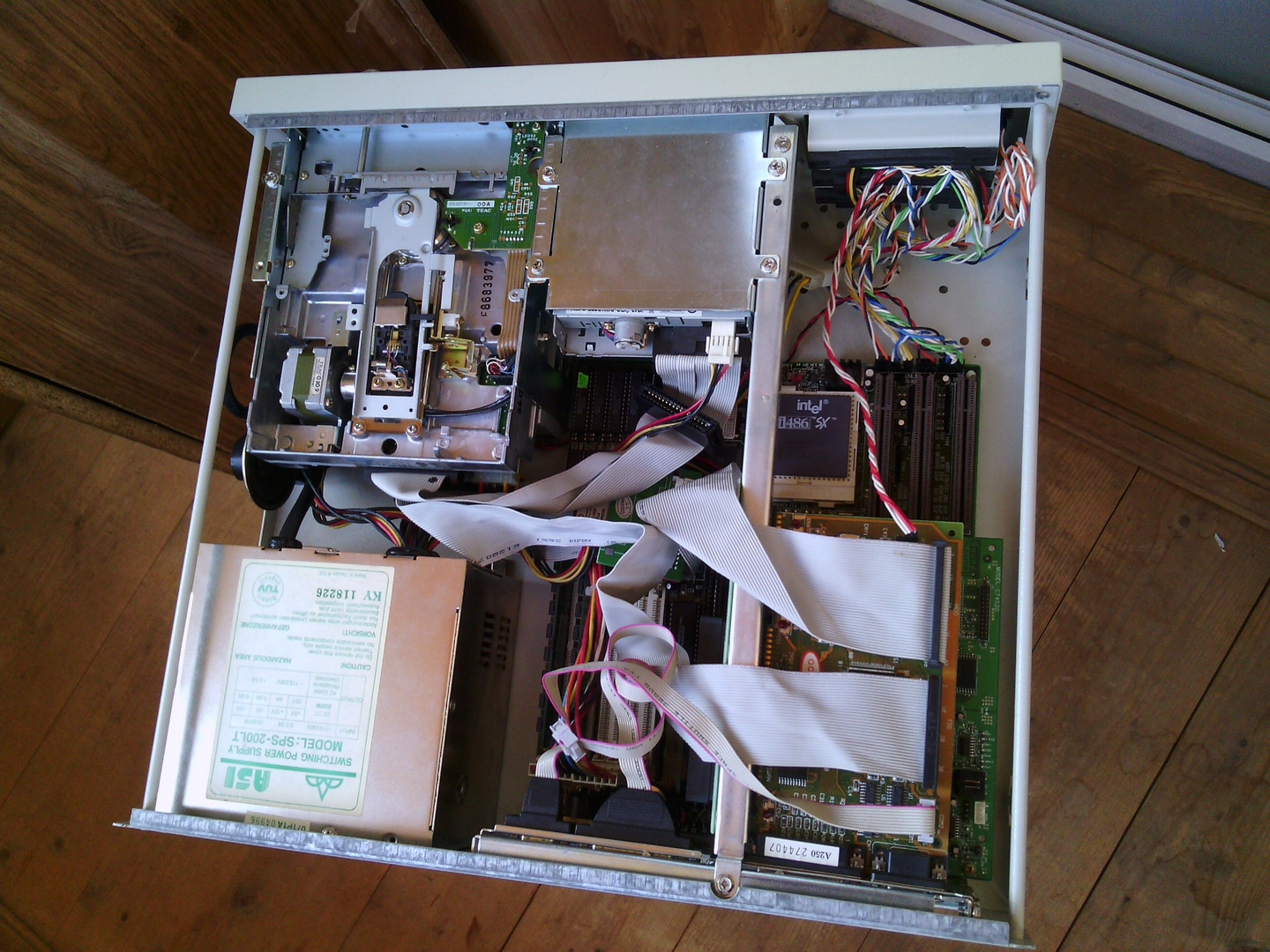

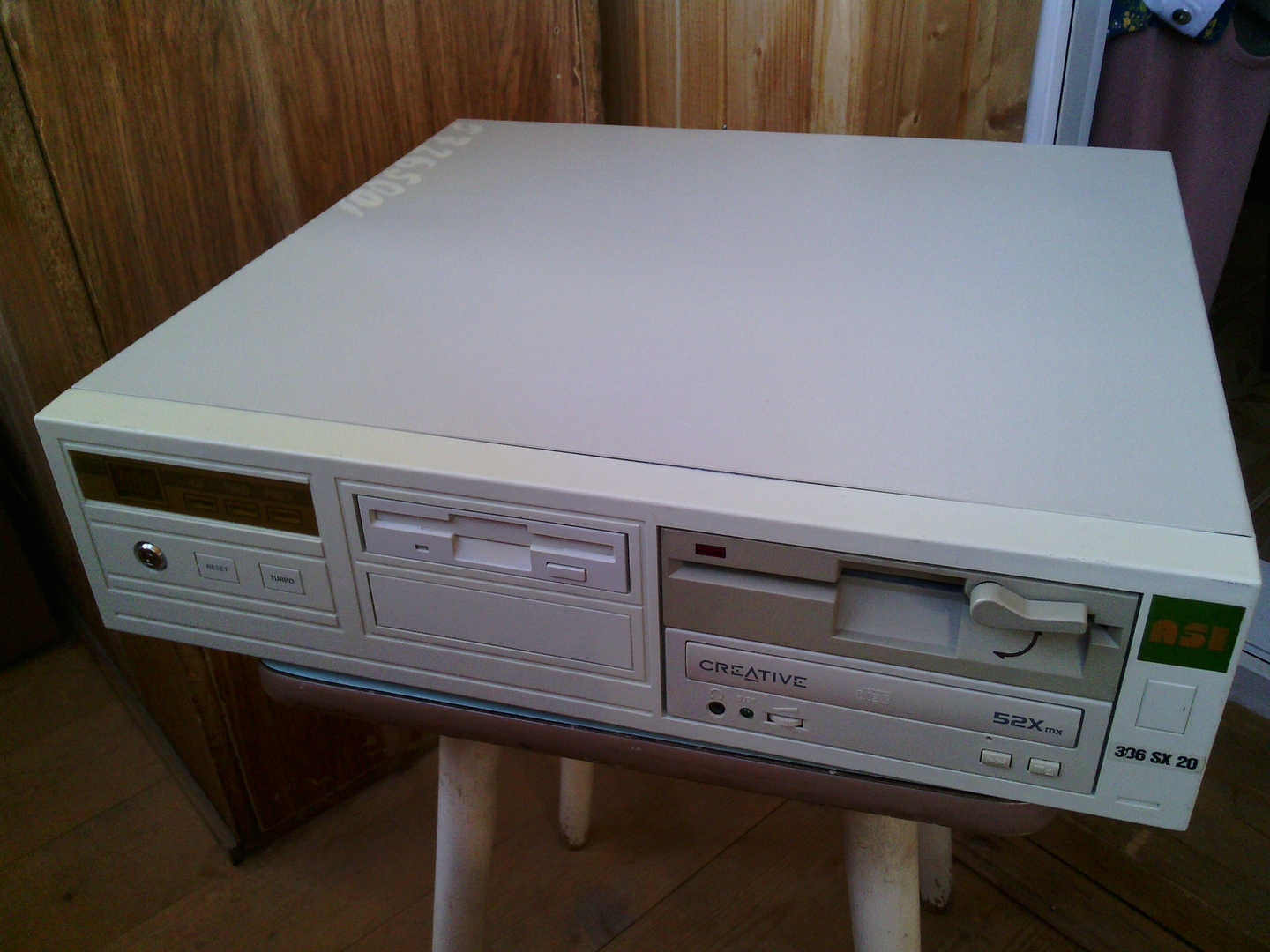

- На ASI стандартная елочка для ISA позволила заменить 386-ю, работавшую немного капризно, на 486-ю плату.

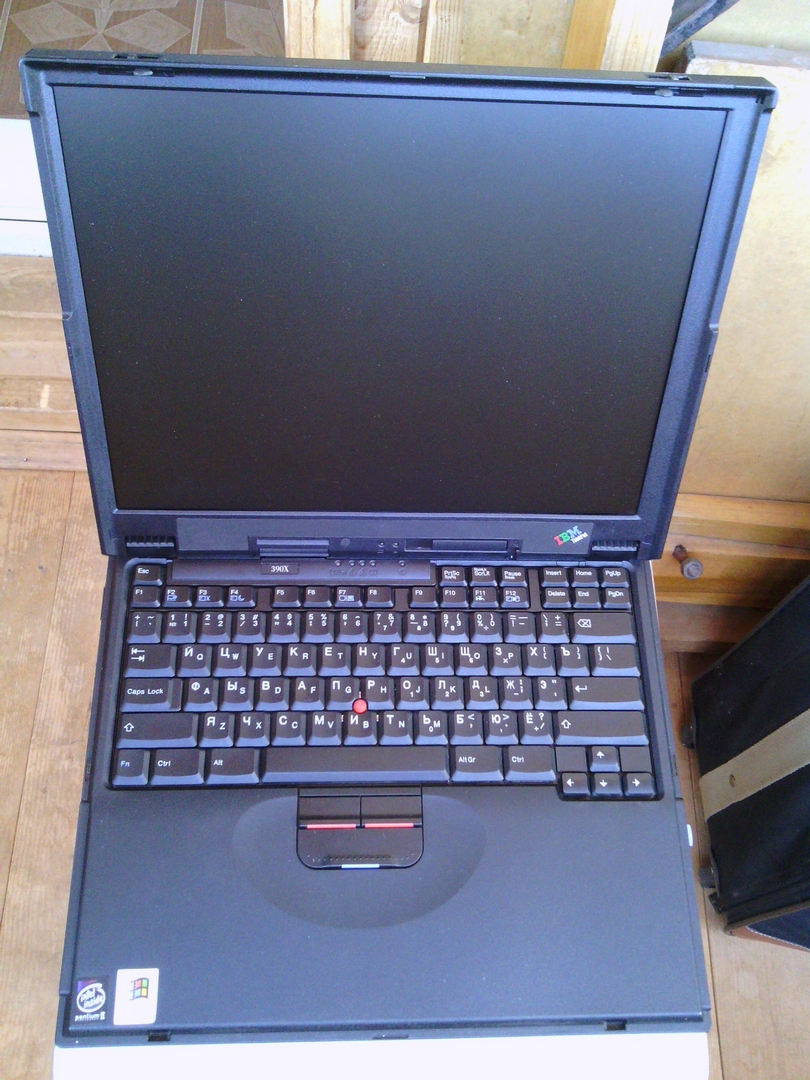

IBM ThinkPad 390X//128/P-II 400/MagicMedia 256AV/ESS Solo-1

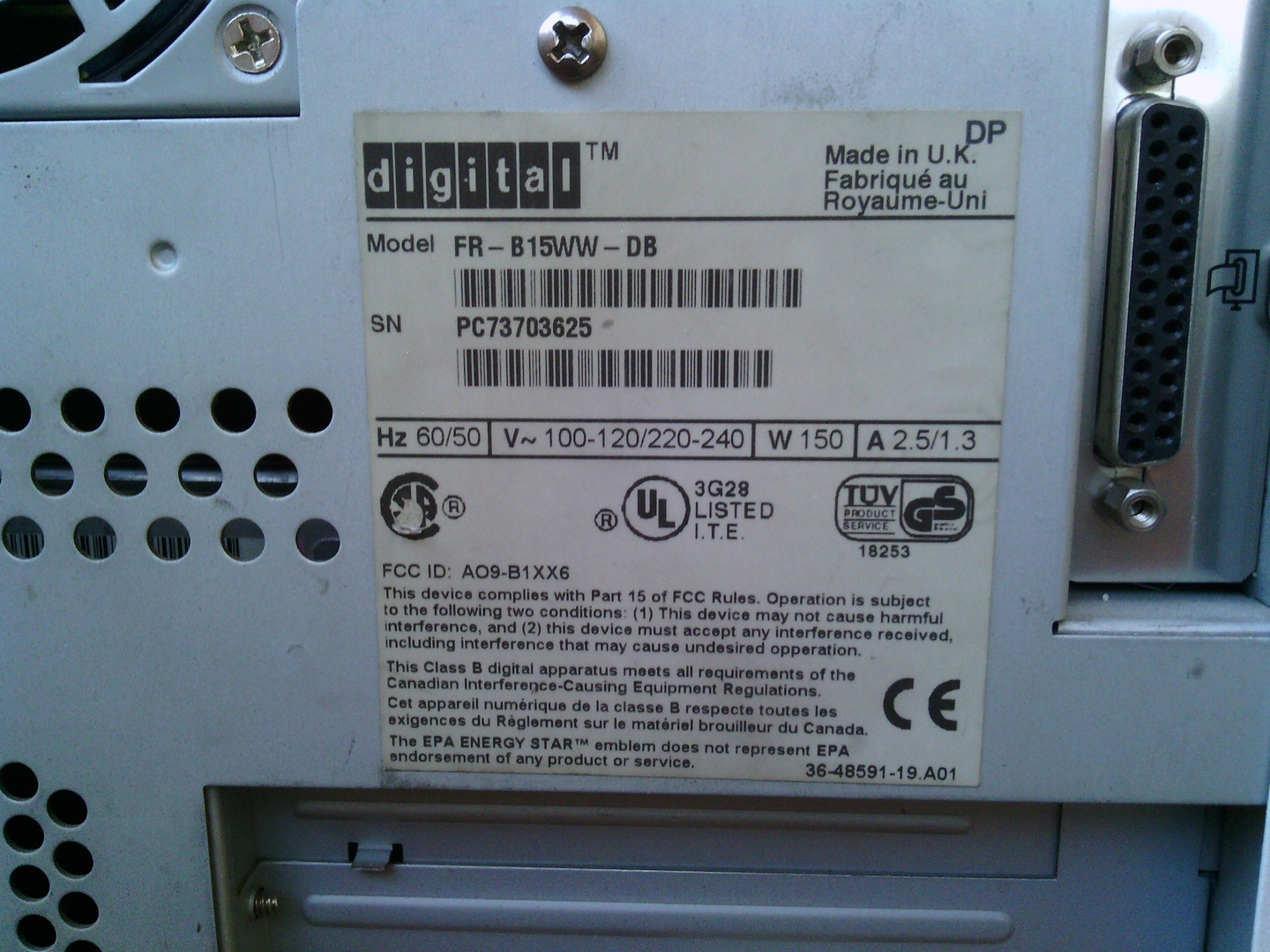

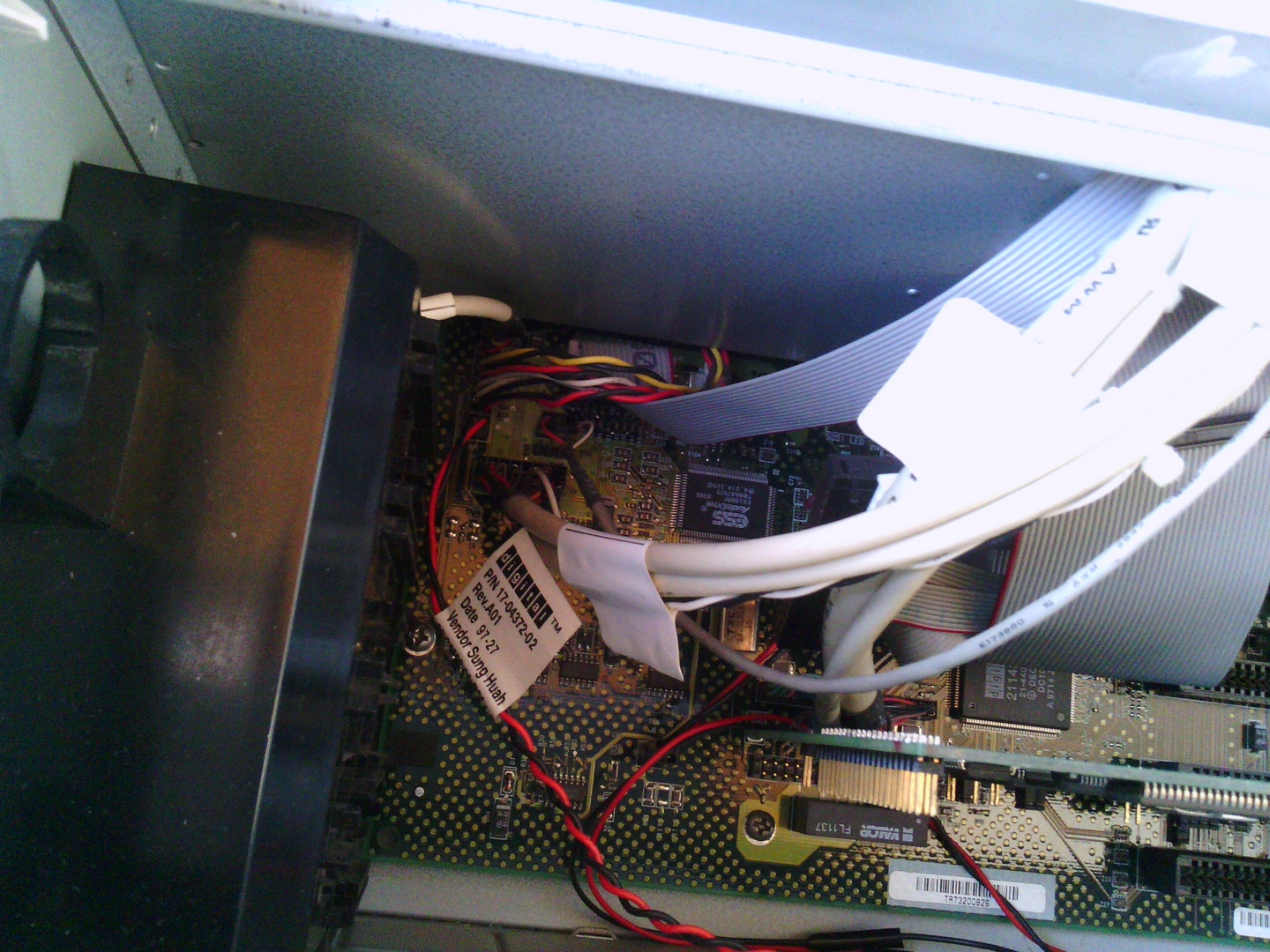

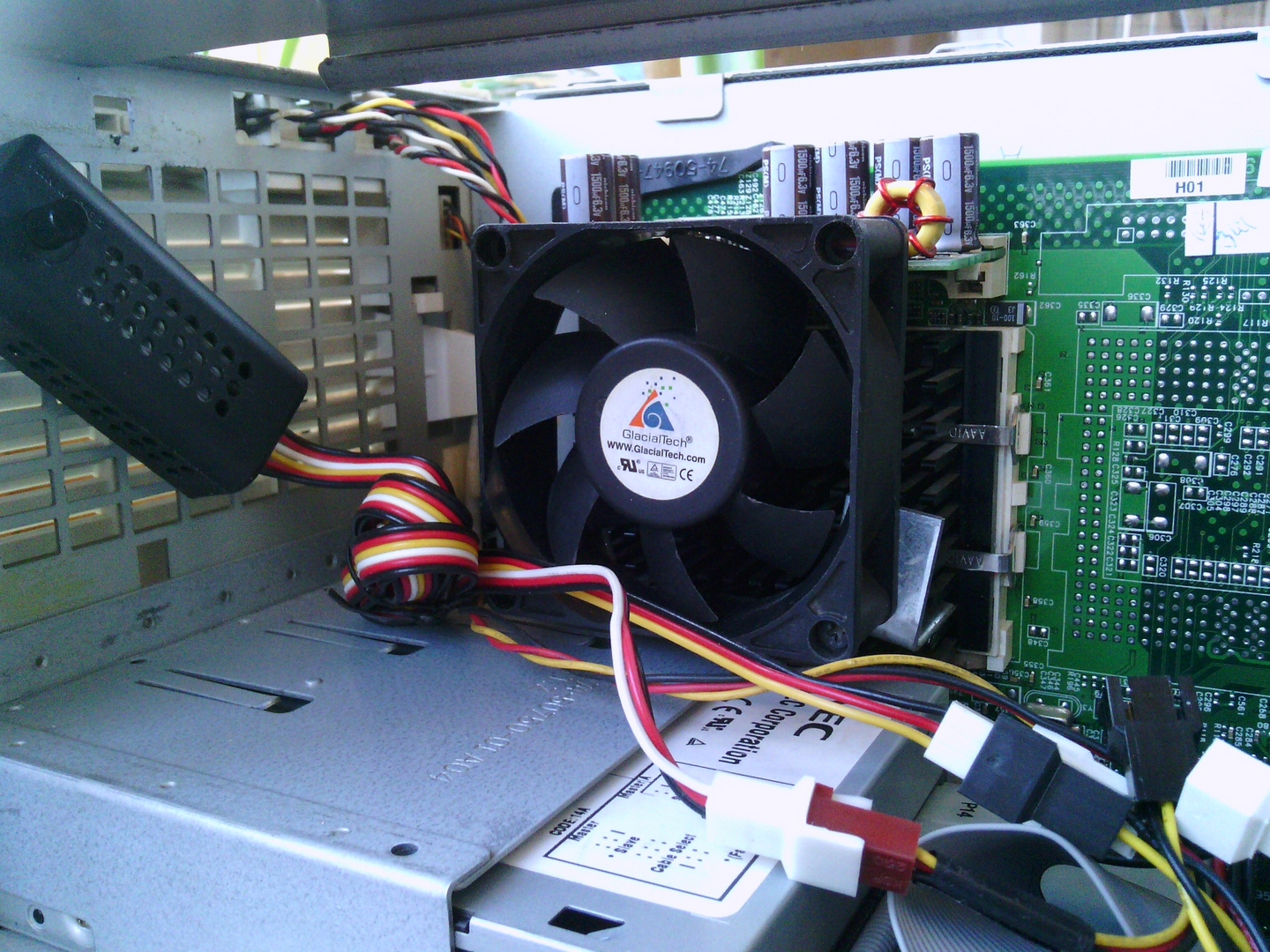

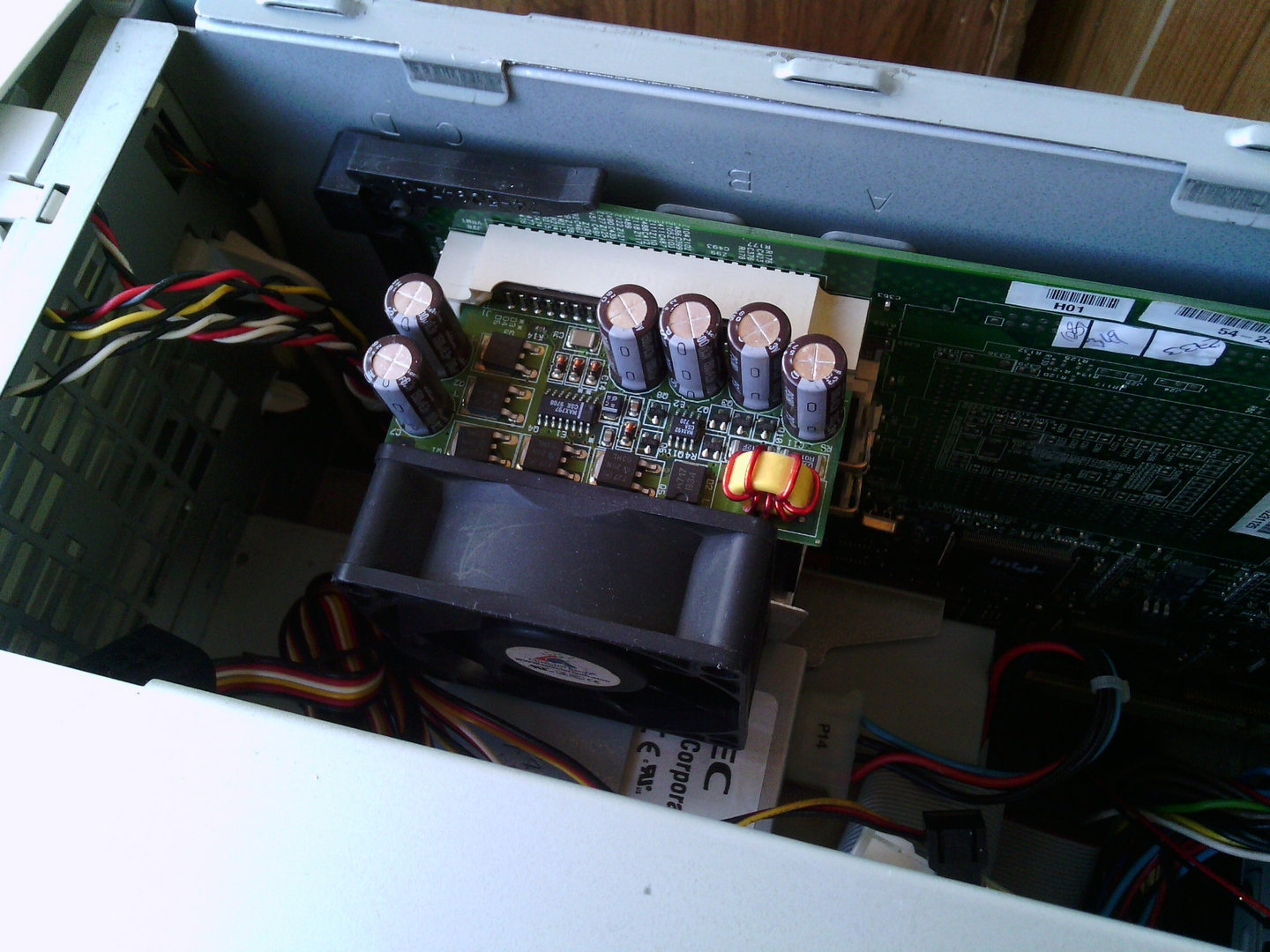

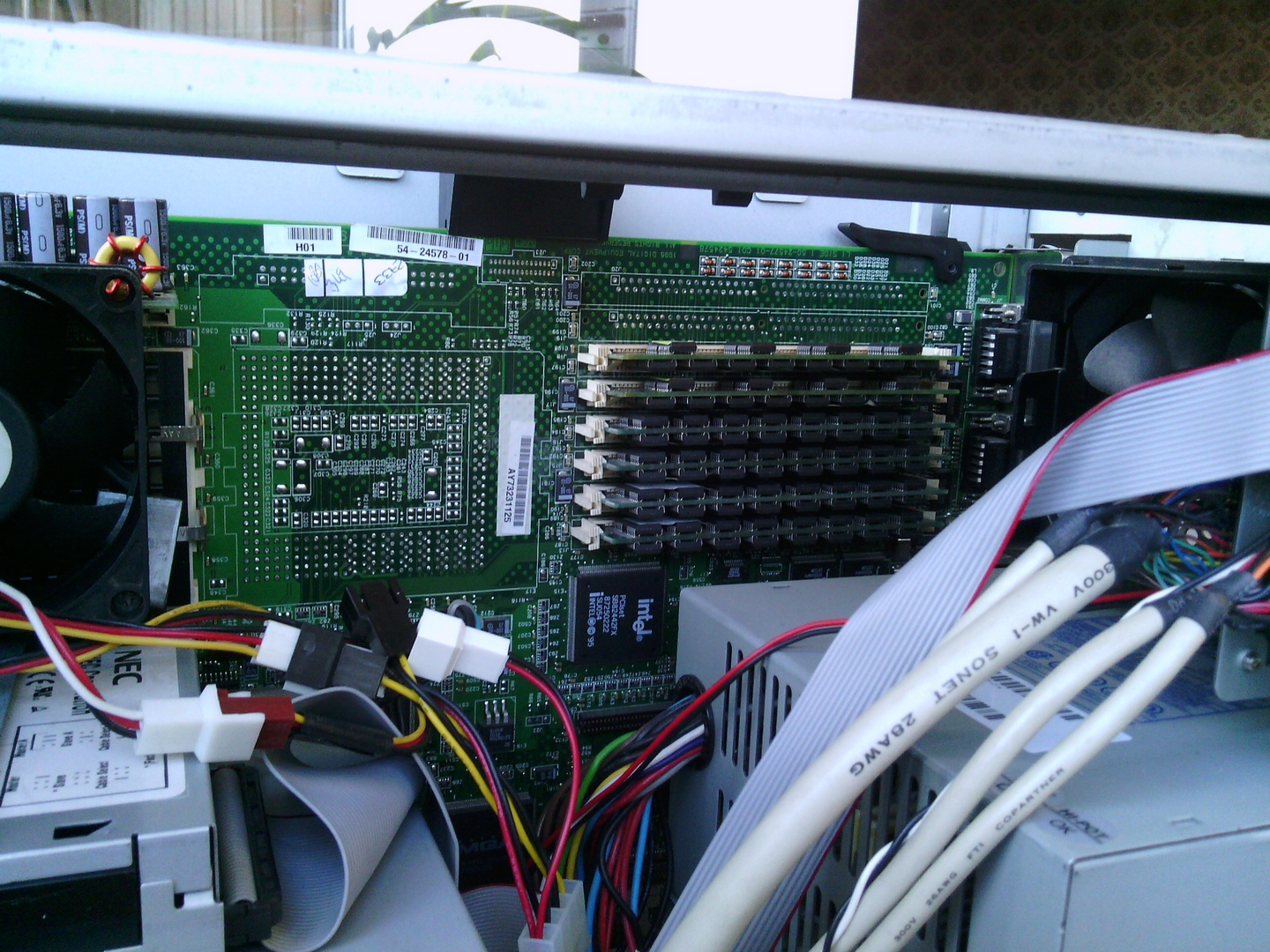

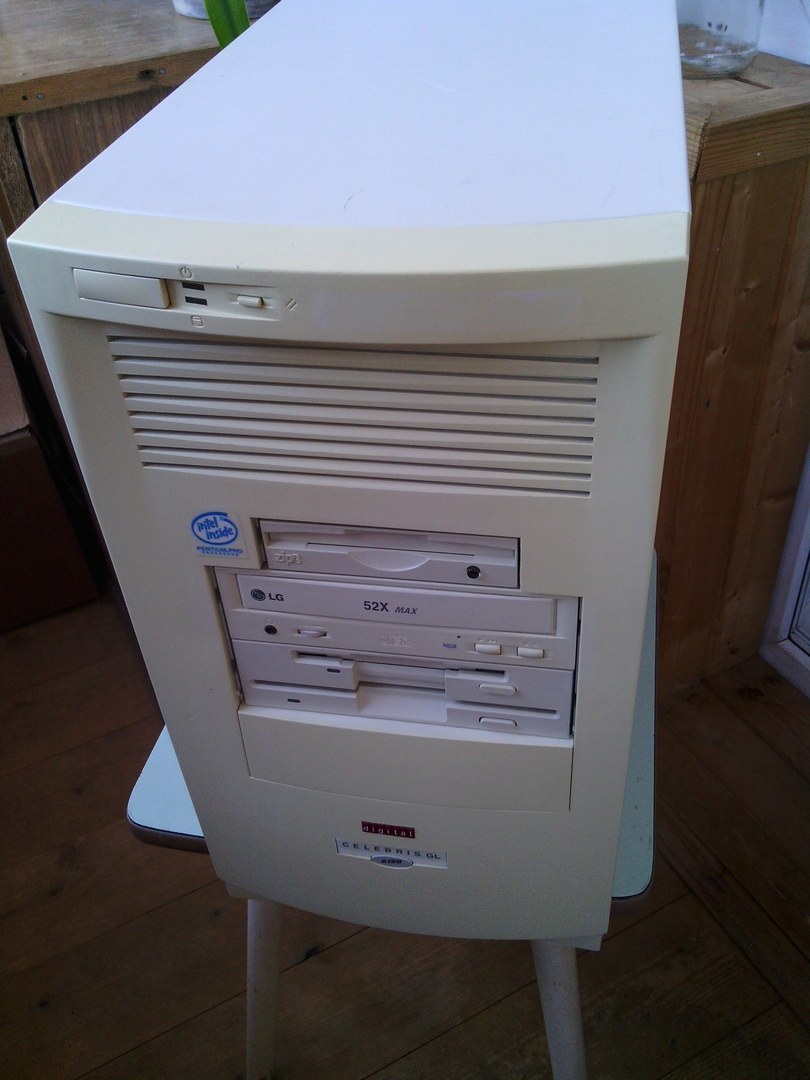

Digital Celebris 6180//P-Pro 200/64/MGA 2064W/Quadro NVS280/ES1888/AWE32

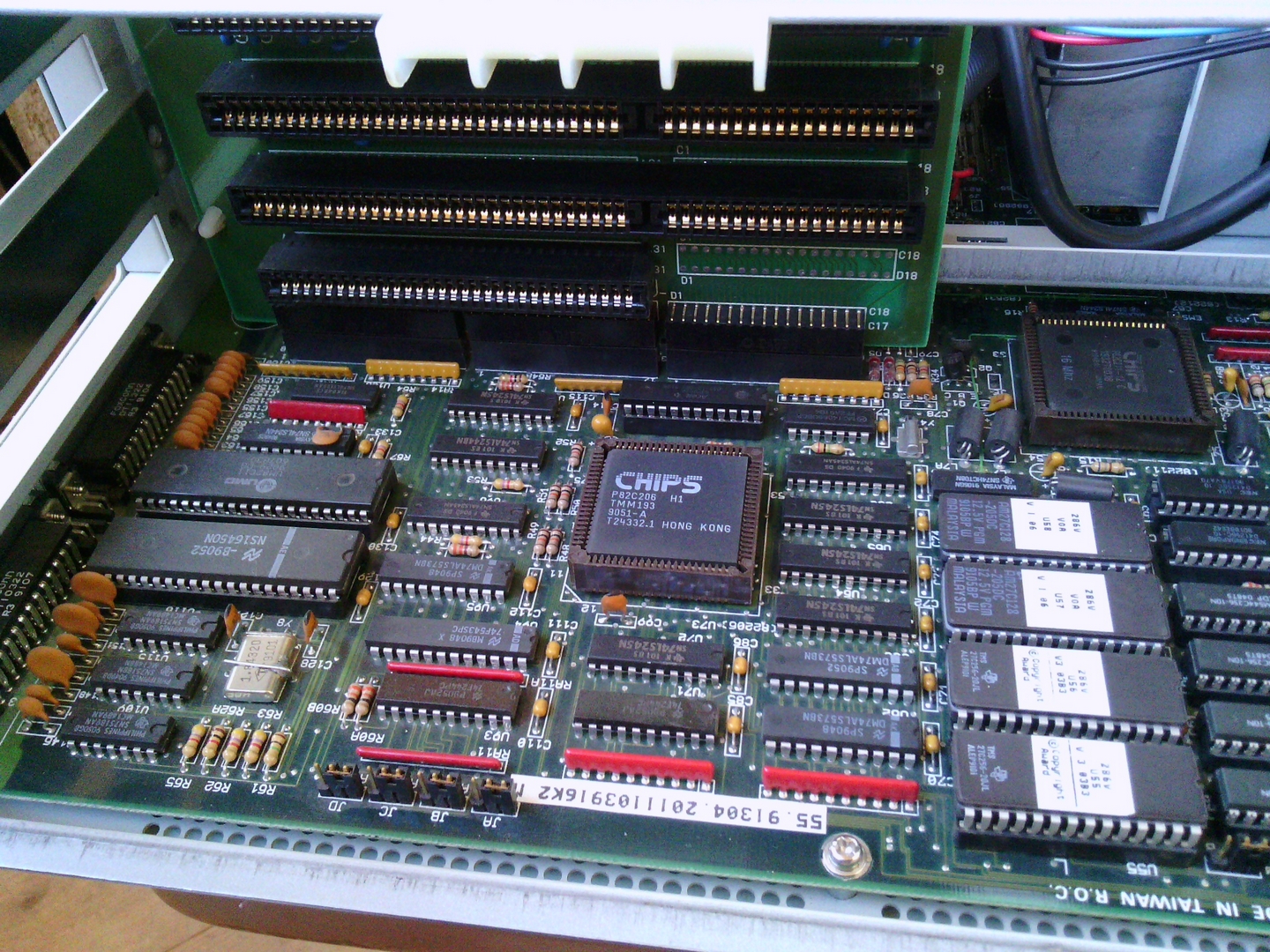

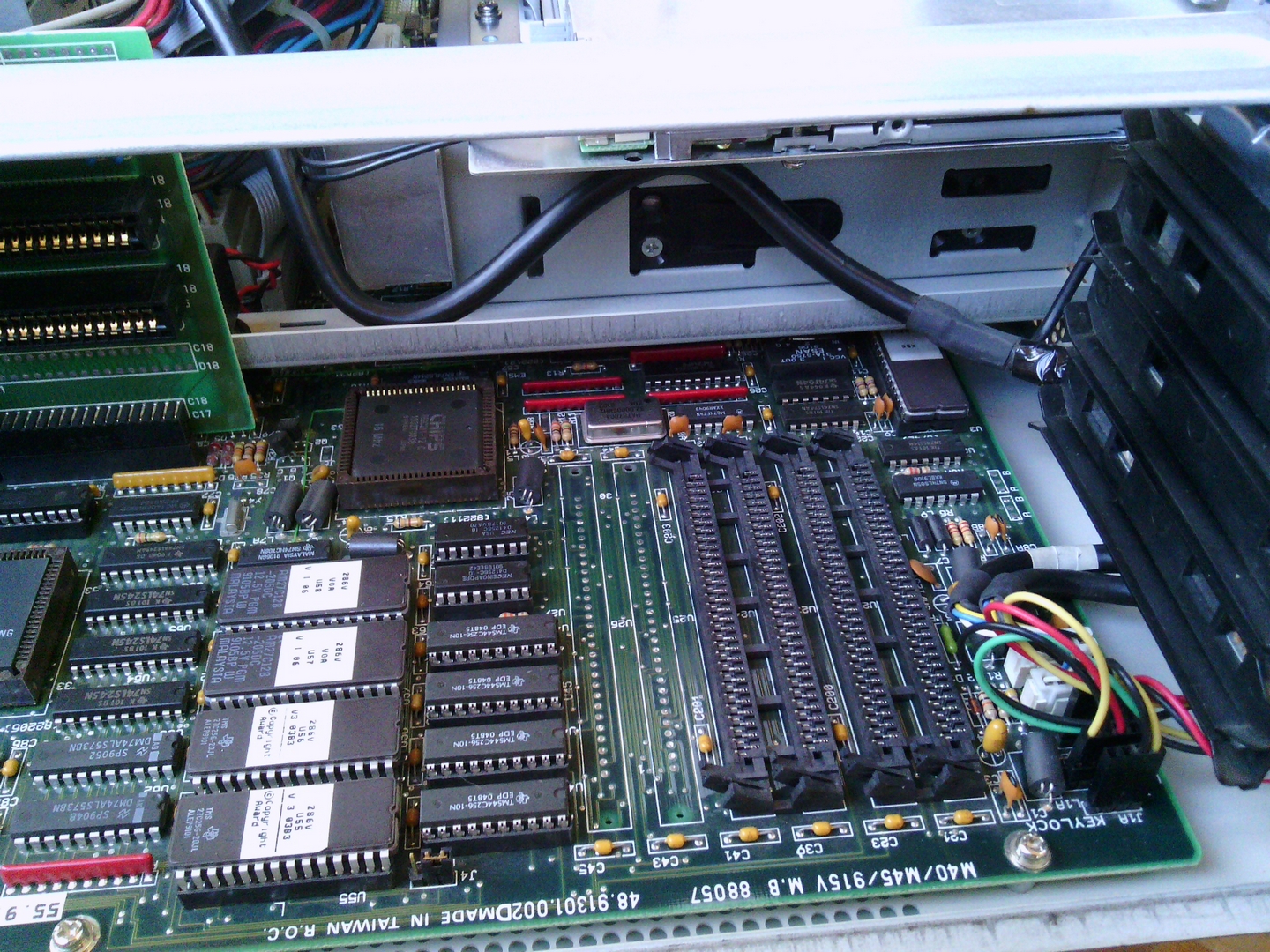

ICL DRS M45//AMD i286/Paradise PVGA1A-JK

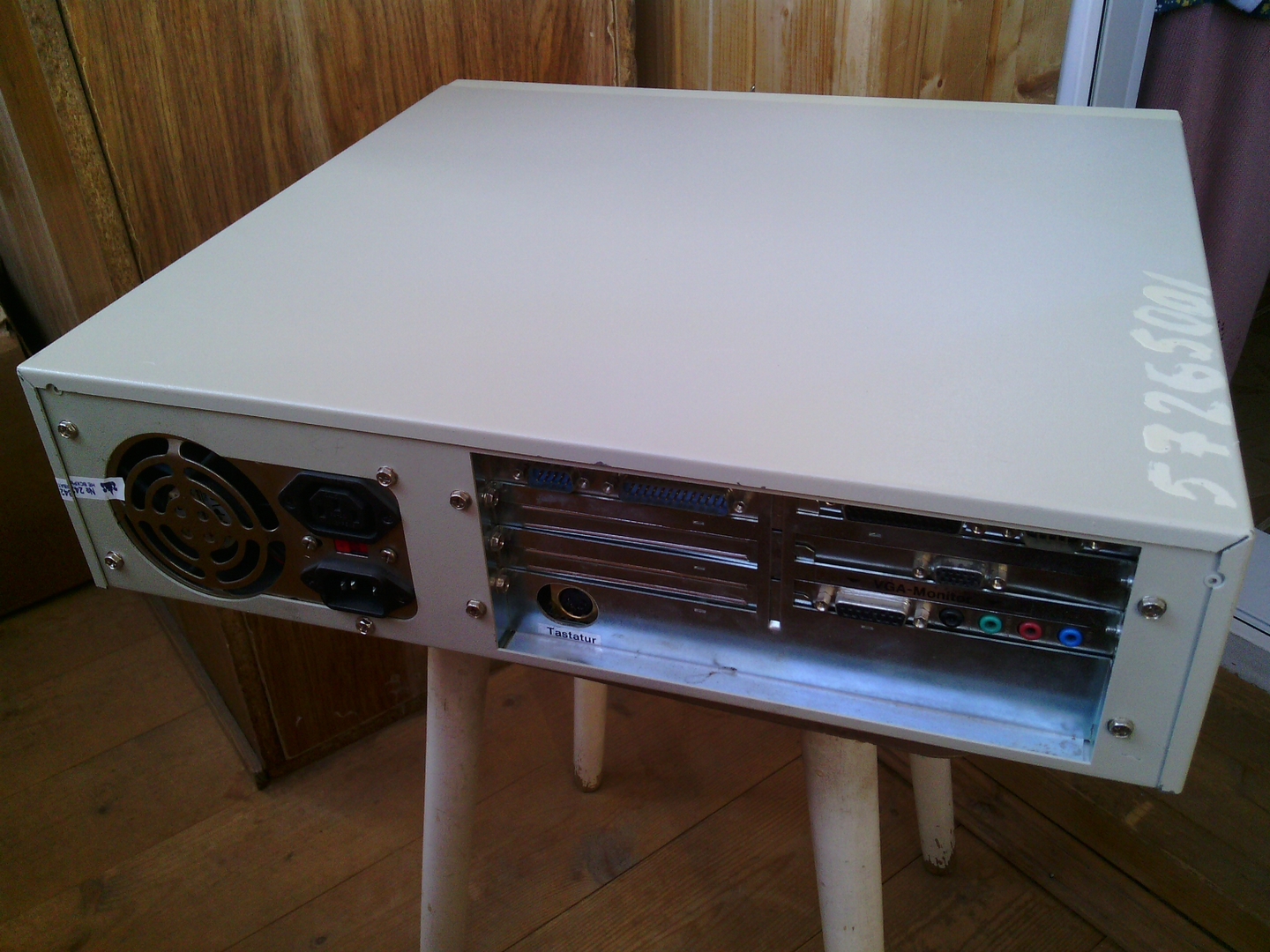

ASI//Intel i486 SX/32/CL-GD5422-80QC-D/AWE64

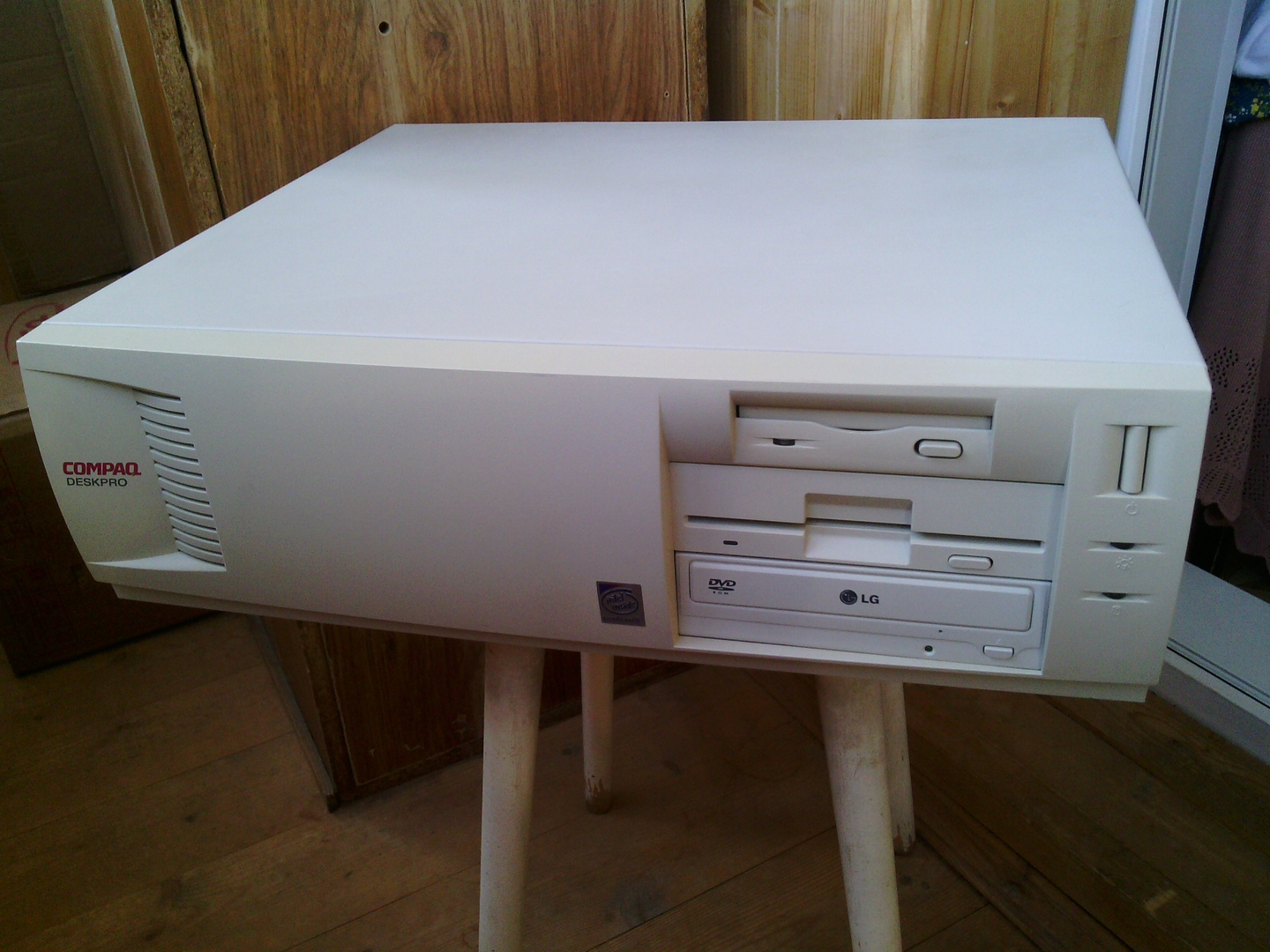

Compaq Deskpro pd1005//P-III 500/768/G-400/ESS AudioDrive/AWE64



@Thomas Wolfe, шикарная вещь!
Я про ASI - остальное как-то менее впечатляет. И состояние отличное!
Жаль только, что это всё требует "ёлочек", - видеокарту на VLB, я так понимаю, в этот корпус не поставишь?
А CD-ROM от Creative - IDE или Panasonic? Отдельно брали, или в комплекте со звуковой картой?

А где они там, где-то сбоку? Что-то не видно...
