Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Нда... А потом злые люди придумали ATX. И всё стало параллельно и единообразно.



Ага, так и есть..) Чтобы все подключить, я снимаю крышку))

--- добавлено 8 авг 2019, предыдущее сообщение размещено: 8 авг 2019 ---

Увы

--- добавлено 8 авг 2019 ---

Самый обычный, отдельно, к CD-rom всегда присматриваюсь, в запаснике довольно много, есть и scsi - ямахи, пионеры и т.д. Особенно почитаю прямоприводные, как щелевые, так и обычные, также хорошо, если крышка передняя откидывается



Заказал одну карточку с eBay - по ошибке прислали нечто совсем другое

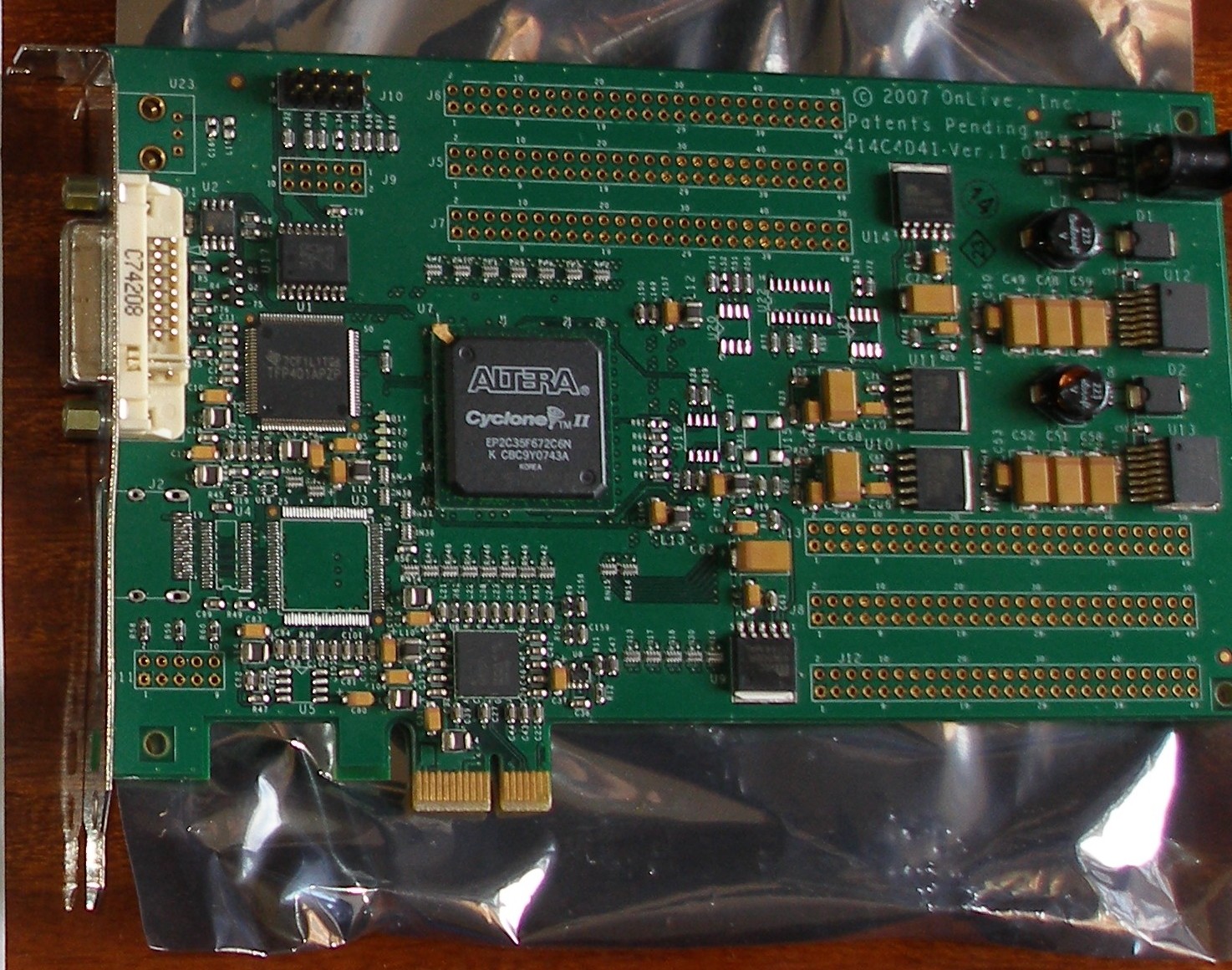

Пусть и в два раза дороже, но совершенно непонятное: PCI-Express x1 OnLive 414C4D41 2007 года на микросхеме "Cyclone II" Altera. Спереди разъём DVI, сзади - какой-то круглый одноштырьковый.

Я-то буду просить вернуть деньги, но вдруг кто-то в курсе, что это такое и что с ним можно сделать?



@Uka, плата для разработчиков. Можно делать захват и обработку сигнала с DVI (это вход на ней). Но для этого нужны соответствующие средства разработки и навыки программирования драйверов и ПЛИС.



А разработчиков - чего?



@Uka, софта и железа для обработки видео. Я же написал уже, что плата берёт на вход видеосигнал с DVI, причем ей пофиг что там, пока пиксельная частота находится в диапазоне 25 - 168 МГц. Это уже задача разработчика запрограммировать ПЛИС, чтобы она этот сигнал во что-то приемлемое превратила и отправила по PCIe в память компа. Когда алгоритмы и драйвера отработаны, то код ПЛИС используется как основа для создания конечных устройств для потребителей.



А потом злая Intel придумала придумала BTX. Мне довелось поковырять комп от DELL с этим форм-фактором. Это адская жесть.



Да, - судя по всему, это карточка от среды FPGA-разработки "Quartus II", которая ныне принадлежит Intel.
Может, и удалось бы её к чему-то да приспособить, но Windows автоматически драйвера в сети не находит, а на сайте Intel они хоть и обозначены как "бесплатные", но для скачивания требуют входа по паролю как Intel Employee, Customer or Partner.



А никому тут такая не нужна, случайно? На eBay она дорого стоит, а я дёшево отдам



@Uka, нет, на ибэе её лучше и продать. Больше шансов, что кому-то понадобится.



Увы, с Украины там не продашь без лишних и не совсем легитимных трюков.



Ну так открывайте диспут с продавцом и возвращайте деньги.
Аккаунт есть, в принципе, но вдруг оно не рабочее, потом самому деньги возвращать придется.



@radical1010, так продавец деньги-то вернул. Но карту свою назад не хочет: мол, дорого за пересылку выходит, "Please dispose of wrong item in a responsible way". А что мне с ней делать? Если бы драйвера нашлись...

Ну, система её как "Multimedia controller" определяет. Но драйверов нет, чтобы проверить.



@TheMadLynx, а можно к ней где-то драйвера отыскать?
Я таки скачал среду "Quartus II" 8-й версии, но сама программа не запускается, зависая на стадии инициализации (впрочем, Windows 7 она и не поддерживает), а драйвера, которые с ней установились, что-то совсем не подходят к моей карте, они для "Altera ByteBlaster" и MasterBlaster.
"Мультимедия видеоконтроллер" без драйверов в системе обозначен как "PCI\VEN_1556&DEV_1102&SUBSYS_11011556&REV_70", но единственное, что находится по этой информации, - страничка на DriverHive, откуда скачиваются вовсе не драйвера, а пробная версия этой платной программы (которую "Касперский" сразу же блокирует как вредоносную). На страничке PLDA для доступа к драйверам требуется регистрация...



@Uka, если я не ошибаюсь, то для прошивки ПЛИС используется 10-и штырьковый разъём в левом верхнем углу. К нему присоединяются те самые xxxBlaster программаторы, драйвера для которых ты скачал. Драйвера под саму плату в свободном доступе ты не найдёшь, так как смысл её в том, чтобы этот самый драйвер создать. То есть он есть у разработчика, который ей пользовался и по заказу которого, скорее всего, эту плату и сделали. Сама по себе плата ничего не умеет - это просто шаблон для разработчика, который он сам наполняет смыслом и функционалом.

Ещё раз и понятнее на примере:
1) разработчику нужно сделать аппаратно-программное решение по захвату и обработке видеосигнала для ПК по особенным требованиям заказчика, которому не нравятся существующие в продаже продукты.
2) разработчик приобретает комплект для разработки из платы общего назначения с подходящими портами и обвязкой, логику которой можно программировать (ПЛИС), отладочных средств (программатора и JTAG-отладчика), софта для программирования аппаратной части (прошивки ПЛИС) и набора библиотек для разработки драйвера и пользовательского приложения для операционной системы в которой должна работать планируемая конечная железяка. И все это дополняется многотысячно-(не шутка)страничными руководствами.
3) пишется конфигурация ПЛИС, определяются компоненты обвязки схемы, которые будут в конечном изделии (они не обязаны совпадать с теми, что стоят на плате для разработки)
4) пишутся драйвера и пользовательский софт.
5) когда всё готово и работает, то по конфигурации ПЛИС заказываются микросхемы на полупроводниковом заводе и платы с компонентами для конечного изделия. Драйвера отправляются на сертификацию, если это необходимо, а пользовательский софт на тестирование.
6) потом всё готовое собирают в кучку, пакуют в коробки и передают заказчику.

Заказчик пользуется продуктом уже как обычный человек: втыкает свою плату в материнку, ставит драйвера и софт, подключает источник видеосигнала и решает свои задачи. То есть плата для разработки заказчику ни в каком виде не попадает. И на конечном изделии уже не будет ПЛИС и многоштырьковых разъёмов, дополнительных входов для отладки и внешнего питания. Там будет только то, что нужно заказчику.

Короче, было бы хорошо на неё найти ту самую документацию. Без документации она совершенно бесполезна. Можно в утиль сдать. Или продать тому, у кого есть доступ к документации и потребность в такой плате.



Понятно, спасибо.
Но почему ты уверен, что эта моя плата - именно полуфабрикат для разработчиков, а не тот самый готовый продукт для конечного пользователя, уже запрограммированный на нужное действие (в данном случае - явно захват видео)? Там пусть и оставлены все эти разъёмы, но ведь стоит логотип OnLive, а не Altera...



Потому что компания OnLive занималась разработкой всякого рода программно-аппаратных решений, связанных с играми. The rise and fall of OnLive Так что это маленький кусочек инструментов их разработчиков. Продуктом у них была мини-консоль. Ну и серверная платформа еще для собственного потребления. Компания развалилась, активы распродали. Думаю, где-то могут быть на том же ибэе лоты с более полными комплектами. А может и нет.

--- добавлено 14 авг 2019, предыдущее сообщение размещено: 14 авг 2019 ---

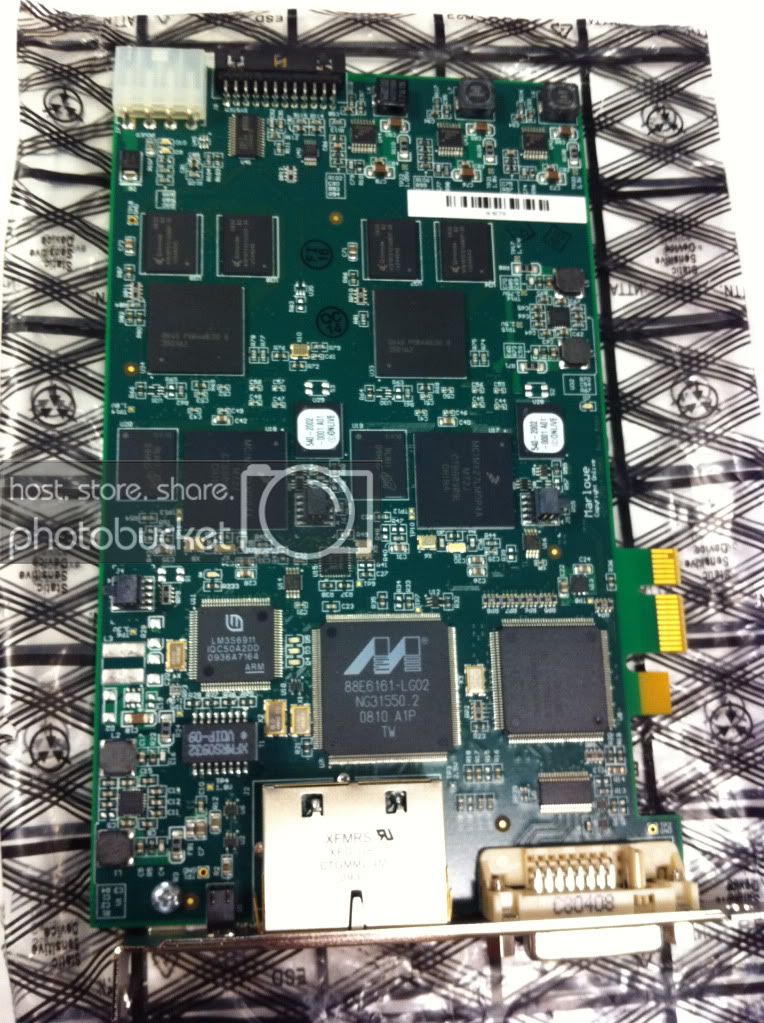

@Uka, ещё чуть погуглил и нашёл плату кодирования видео из их сервера для облачного гейминга: Someone Gets Their Hands on an OnLive Server, Contains 9800 GT, Core 2 Duo (56k) - System Wars - GameSpot



Вот это уже конечное изделие, которое получилось, вероятно, благодаря использованию платы разработки, которая тебе и досталась.



А что за необычный верхний PCI на плате, кто в курсе?

https://apollo-ireland.akamaized.net/v1/files/f5dotpo90g882-UA/image;s=1000x700

--- добавлено 16 авг 2019, предыдущее сообщение размещено: 16 авг 2019 ---

Нагуглился чайник с таким же слотом, Chaintech 6AJV5, причем в описании сказано, что это... ISA
