Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)

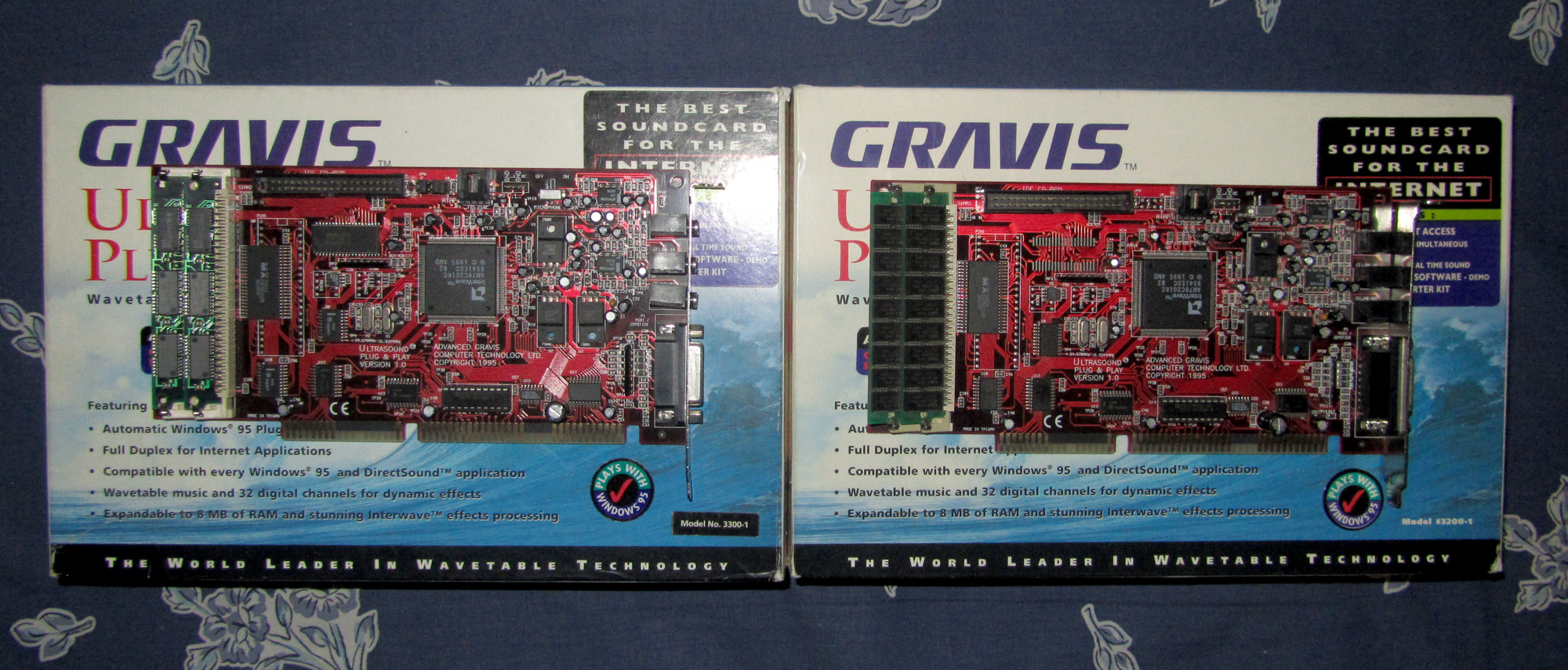

- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

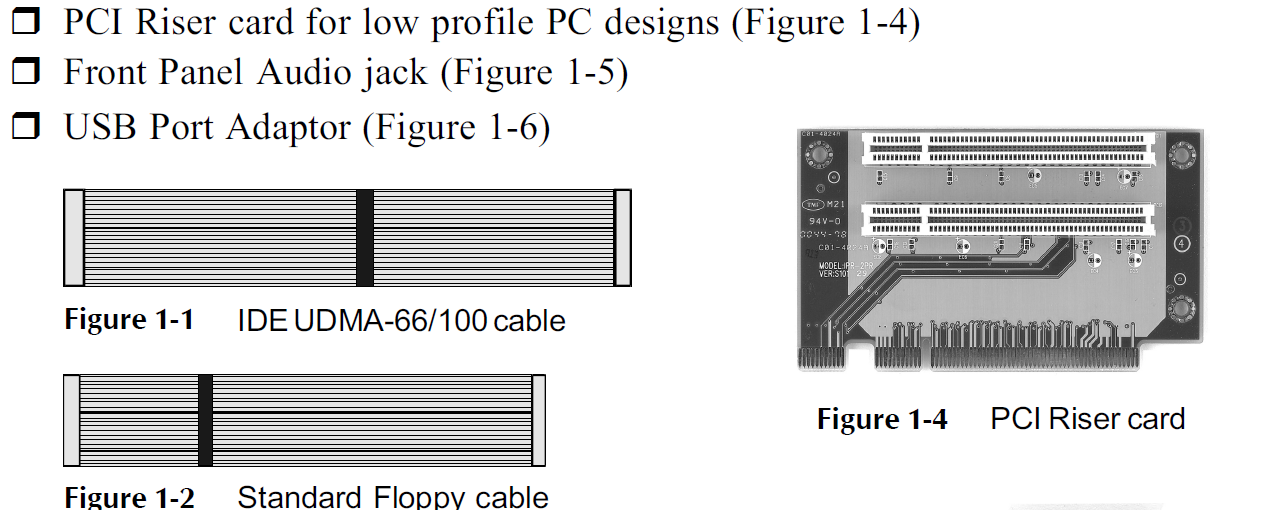

@radical1010, по ссылке не 6AJV5, а 6AIV5 (в статье перепутаны названия). В мануале говорится, что это PCI Riser Slot for low-profile designs:



Mobokive



Эээ... Кто-то, кроме ASUS с её Media Bus, страдал фигнёй с совмещением PCI и ISA в одной карте расширения?

З.Ы. Хотя да, про возможность втыкать в этот разъём ёлку - не подумал. Тогда вопрос в распиновке дополнительных контактов. Питание?



Решение так себе, под эту штуку нужен соответствующий корпус, так что не удивительно, что оно не получило особого распространения.

Скорее всего сигнальные, которые должны быть разные у разных слотов на райзере.
Я так понимаю, у этого слота на материнке сохранена совместимость с обычным PCI, если его втыкать вместо райзера.



Вот такая карта была приобретена сегодня. Настоящий раритет ) Если кто хочет приобрести-обращайтесь.



Избежал такого счастья. Повезло.
Впрочем - BTX жил недолго и в муках. Умеет Штеуд сваять что-нибудь такое, нежизнеспособное.
Пару раз наталкивался на грабли из первой версии стандарта ATX. Материнки с отверстием "E" без отверстия "F". И форм-фактор mini-ATX (11,2" x 8,2" вместо стандартных 12" x 9,6"). Но такие казусы достаточно быстро вымерли.

З.Ы. Наличие стандарта не мешает производителям клепать укороченные по длине материнские платы с незакреплённым передним краем, что который год вызывает у меня лютую ненависть...



В смысле? А вот эти все фирменный платы "навыворот" от Dell, HP и других брендов - это не BTX?

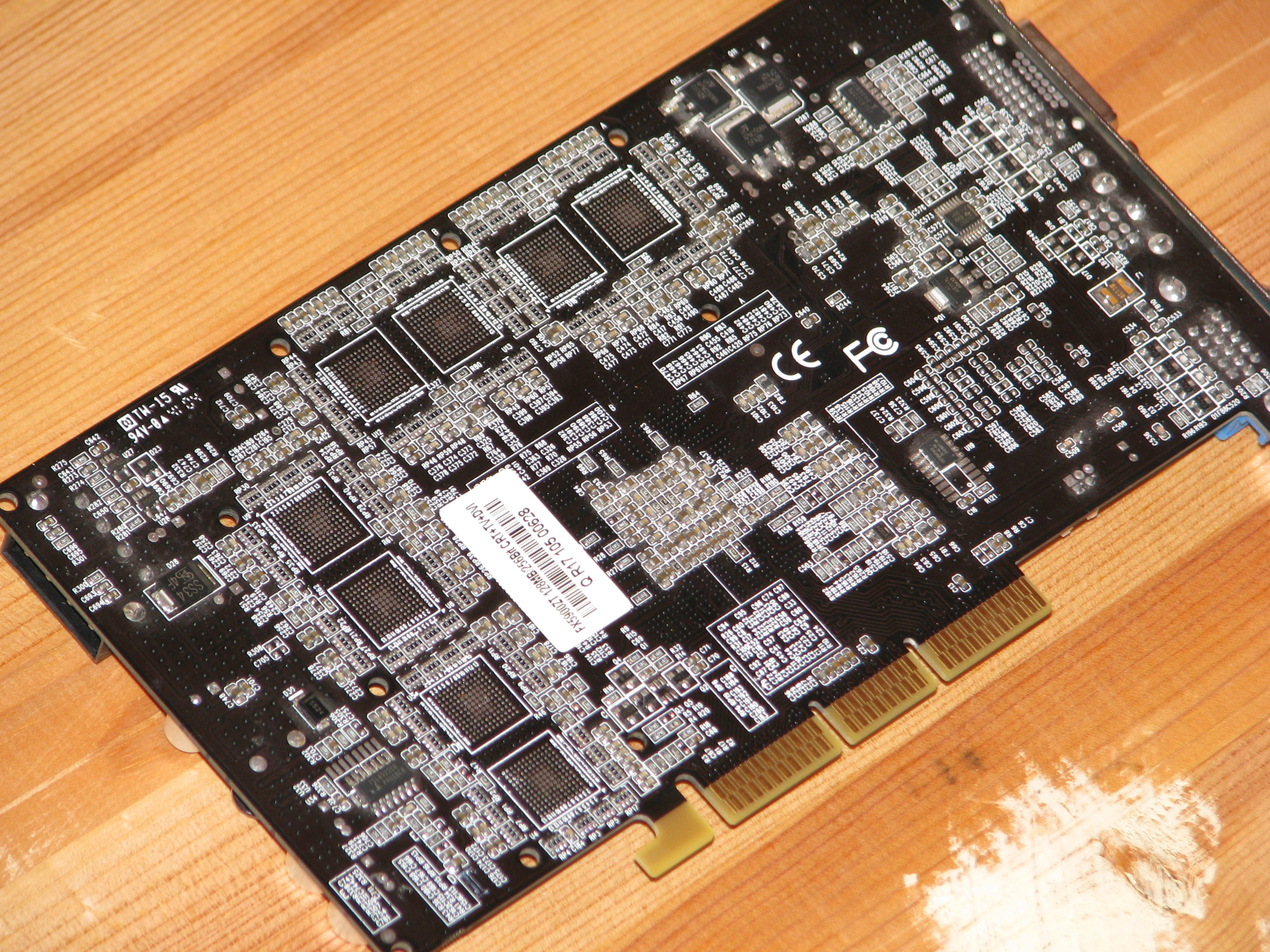

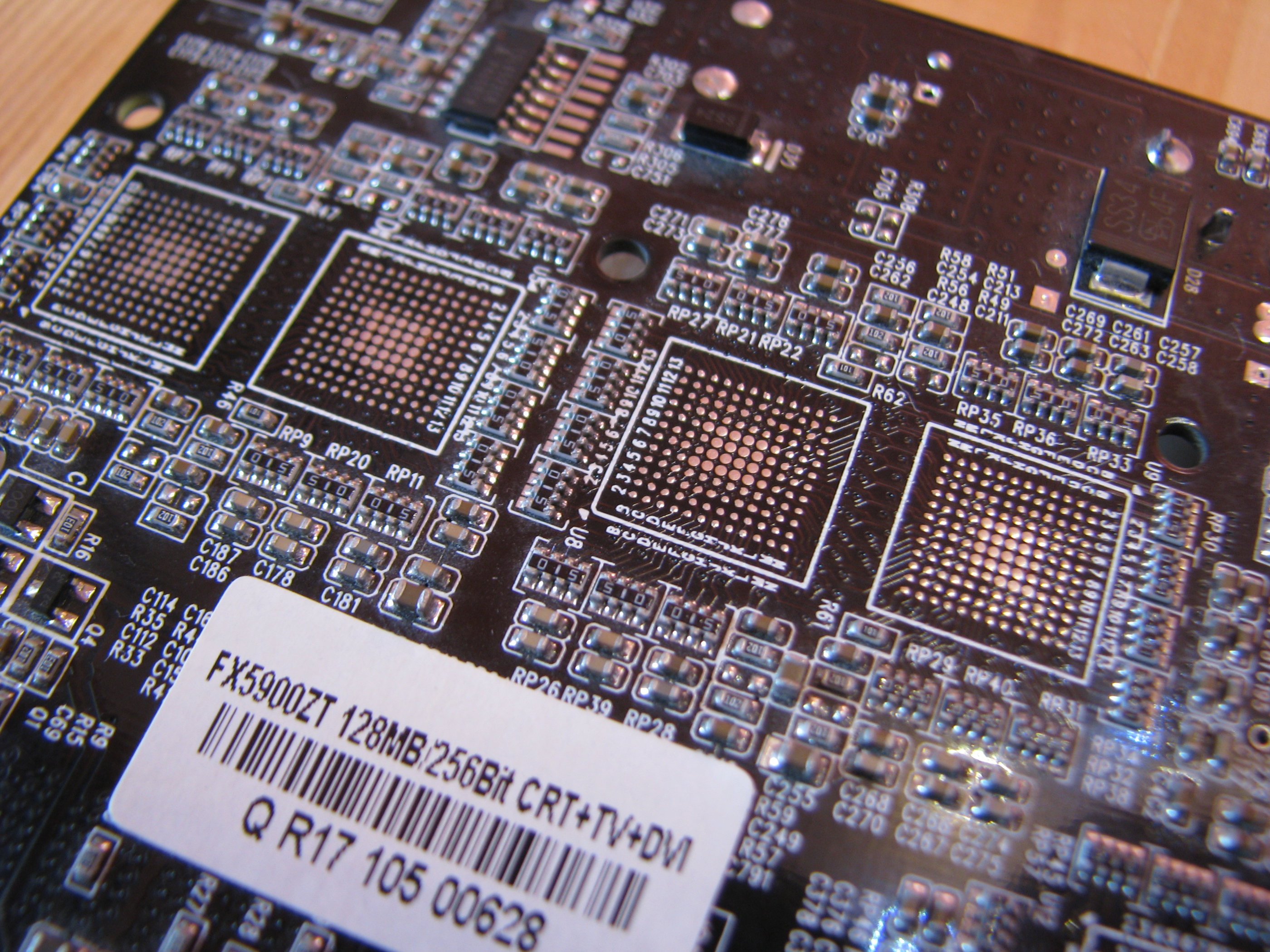

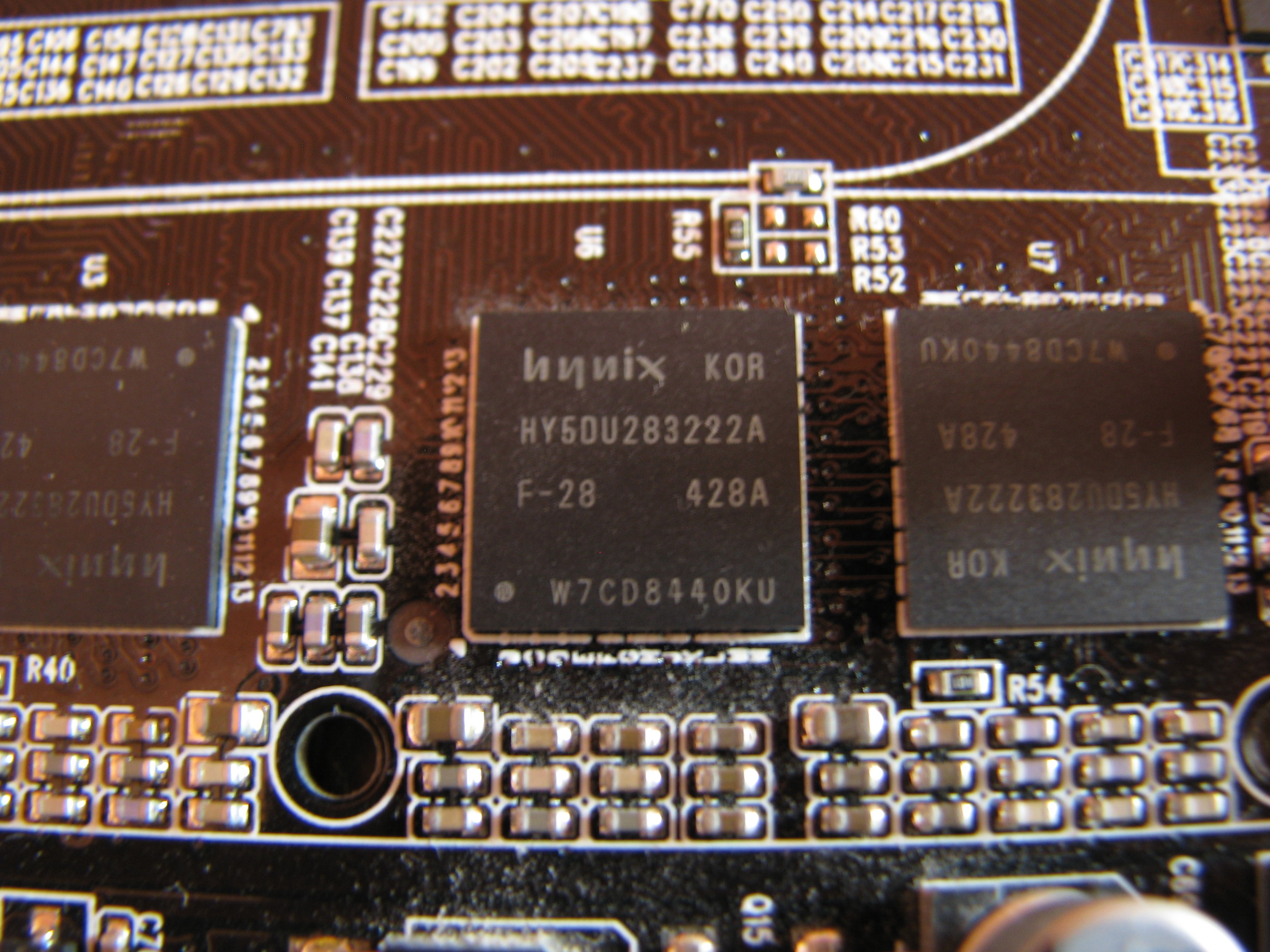

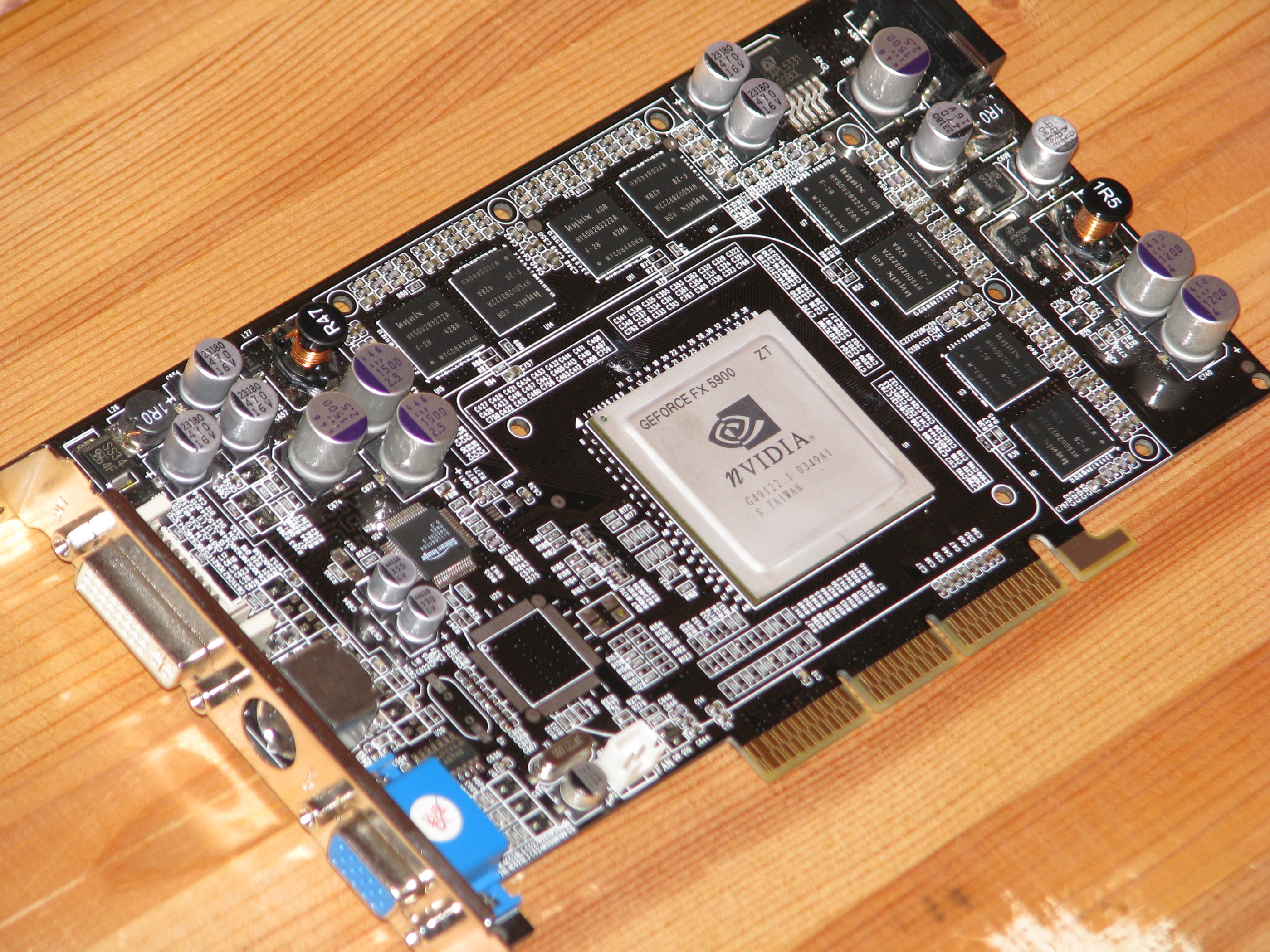

Приобрёл такую GeForce FX 5900ZT 128MB 256-bit. Работоспособность ещё не проверял. Внешнее состояние идеальное. Стоимость приобретения 350 рублей. Досталась без СО. На обратной стороне PCB видны места под ещё 128Мб набортного ОЗУ. На первый взгляд, для этого имеется вся обвязка, нет лишь самих чипов.



Кроме чипов нужен будет другой биос. Возможно ещё какие-то перемычки. Но если руки ровные и есть желание - почему бы и не попробовать...



Только если уж очень хочется извращений. Из игр, которые GeForce FX еще может переварить, 256мб могут пригодиться в Doom 3 и Quake 4.



5900ZT - это даже хуже 5900XT, по частоте чипа.

FX более-менее будет переваривать Д-3 и Ку-4 в разрешении 1024, где 256 Мб видеопамяти ни к чему. Вот если бы это была карта FX5900 128Мб (потенциальная Ultra 256 Мб) - вот тут опыт имел бы смысл.



После установки СО на данный GeForce, убедился в его полной работоспособности. Чип уверенно держит 500МГц. Память 900МГц. Не самый плохой результат, даже для FX 5900XT.



На ультре пофиг какое там разрешение выставлено, там львиную долю занимают несжатые текстуры.

--- добавлено 26 авг 2019, предыдущее сообщение размещено: 26 авг 2019 ---

5900XT минимально отличается от FX5900.



Да, но если память не очень, то с 700 может и не догнаться гарантированно до 850.



5900 в память редко упирается в любом случае.



Фоток не будет.
Выставили на местной барахолке монитор Mitsubishi Electric Diamond Pro 930 SB, за 300 рублей. Прошло буквально несколько дней, собрался забрать — а его уже выкинули.
Казнить, нельзя помиловать.

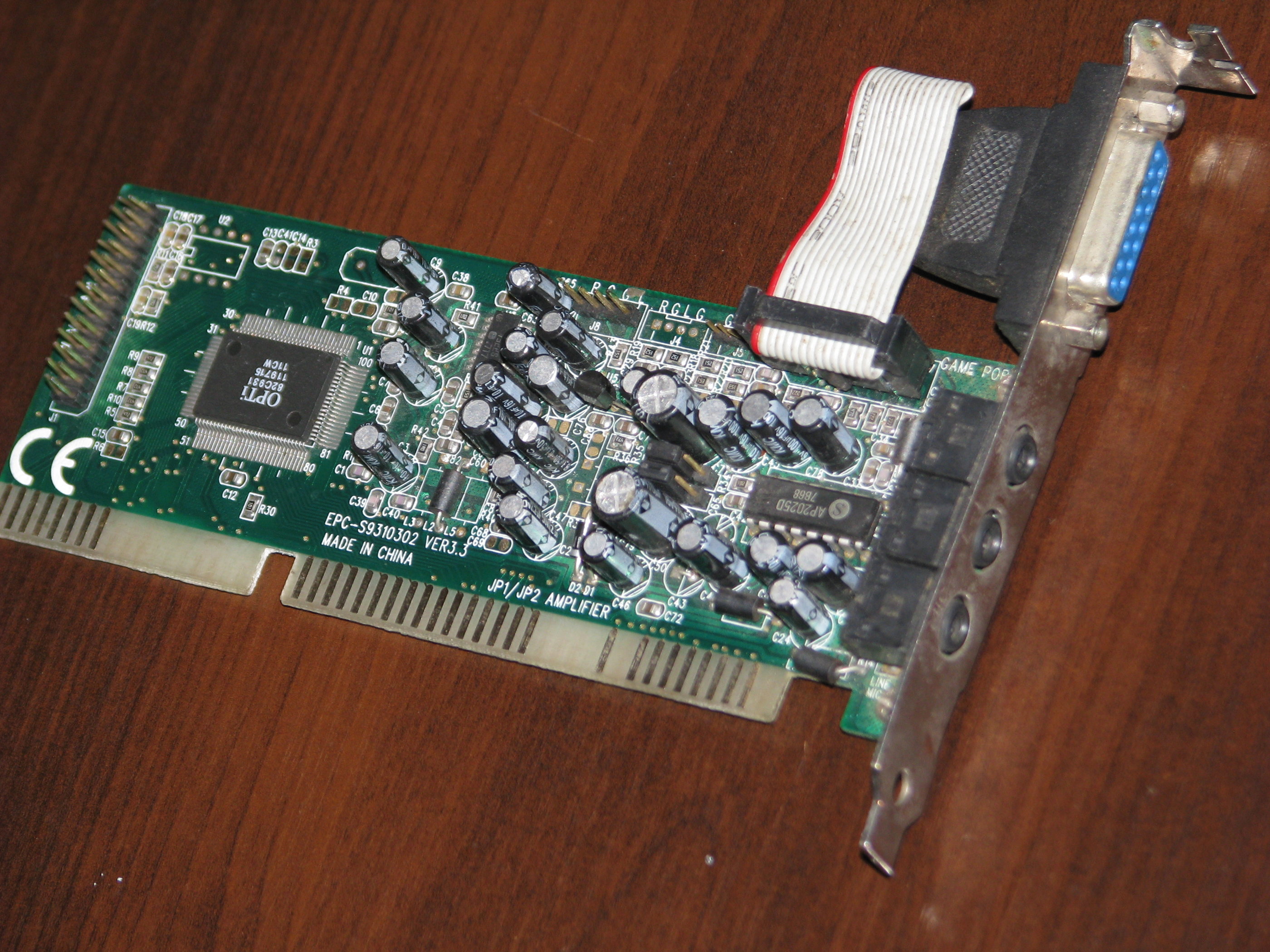

Ещё одно приобретение. Звуковая карта EPC-S9310302 VER3.3. На чипе OPTi 82C931. Стоимость приобретения 200 рублей. Внушает количество электролитических конденсаторов на плате: 24 штуки. Может это повод надеяться на хорошее качество звучания? Работоспособность проверю, как появится время. По заверению продавца, эта карта полностью функциональна. Кто слушал данный чип, с удовольствием узнаю ваше мнение. Возможно, в качестве эксперимента, заменю ей свою на ES1869F.



Обычная дешёвая ISA карта. Качество звучания - как повезёт. Учитывая низкопрофильность, я бы на чудеса не надеялся. Если речь о FM - не очень. Не так плохо, как Crystal, но явно хуже ESS, CQM, YMF, ИМХО.
По проблемности - более менее обычный SB Pro II клон. Были у меня некоторые непонятности, но есть подозрение, что это были косяки тестовой ОС.



Фотографировал к 24-х летию Windows 95. 24.08.19.
Здесь различные издания операционки:
1995 Windows 95 Retail Floppy
1996 Windows 95 Upgrade with Internet Explorer Starter Kit CD-ROM
1997 Windows 95 Upgrade with Internet Explorer 4.0



P.S. 1+9+9+5=24 :-)



@Soundoomer, потрясающе, она использует -5в. Скорее всего, для линейного выхода. Большое количество ёмкостей ничего не гарантирует. В частности, крупные - это каскад усилителя мощности для наушников, тогдашняя идиотская традиция. Переключается режим джамперами, и тесное соседство на плате линейного выхода с усиленным скорее минус, чем плюс.
Качество эмуляции SB Pro, судя по моему экземпляру OPTi933, без нареканий. Не лучше и не хуже других. Не вижу причин, почему 931 должен быть хуже. К качеству FM не прислушивался, пиликает, и ладно.
