Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



У меня тоже такие приколы есть)) Нужно бы сфоткать.

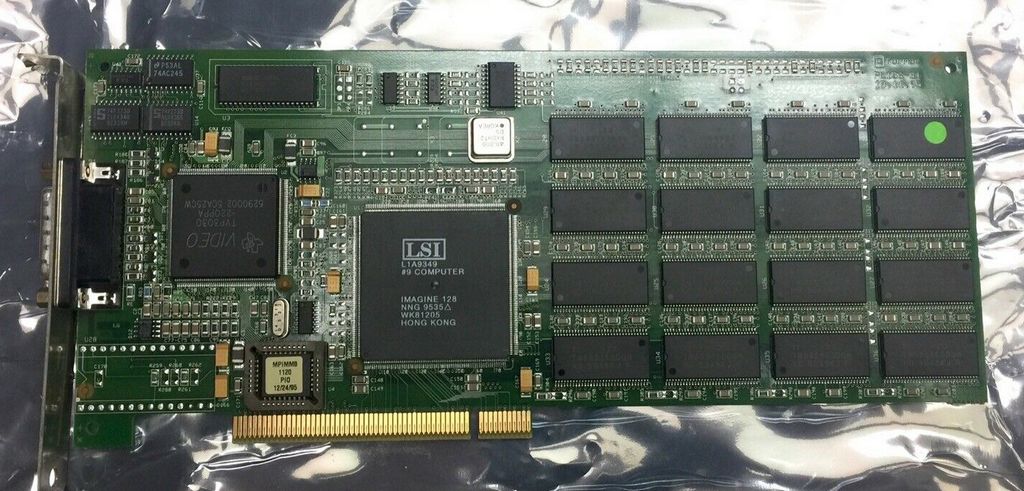

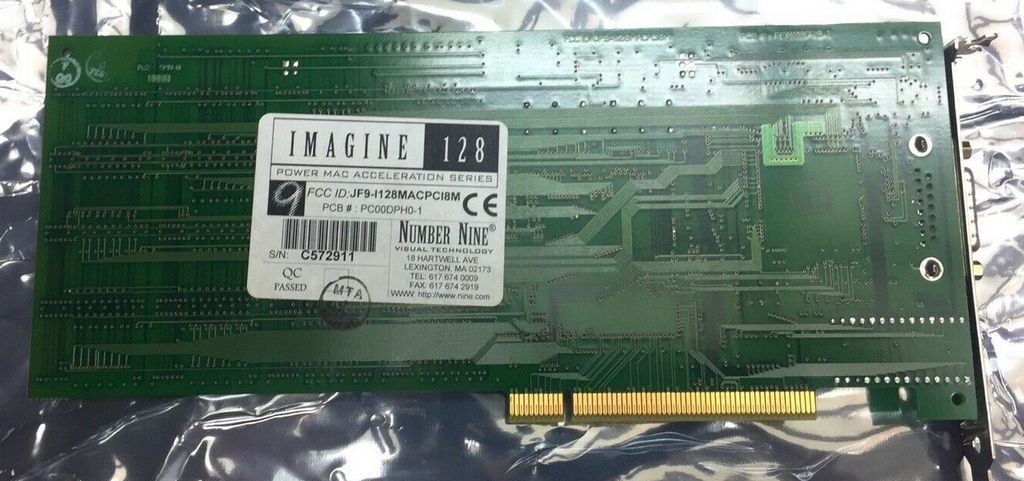

Долго мониторил ebay на предмет этих графических карт. Ценники обычно неприемлемо высоки. Еще одна Imagine128 (зато полные 8Mb). Снова 128bit - карта для Mac



Давненько ничего не писал, благо повод появился (приобретений пока новых мало, но фото потом сделаю. Я на материнках сейчас чего-то двинулся).
На днях (в связи с простудой) решил повозиться со старыми железками, погонять их да посмотреть что к чему.
Из грустного - SS7-материнка работает странно, на полигоне писал об этом, вечером повожусь.
А вот из радостного...
Есть у меня две материнки 286ые. Всё никак руки не доходили проверить их. Максимум что с ними делал - откусывал им никель-кадмиевые мины батарейки, да прочищал чуток. Ну и видимо на радостях, что коррозий никаких нету - убрал куда подальше.

Вчера же решил с ними побаловаться. И не зря. Работают.

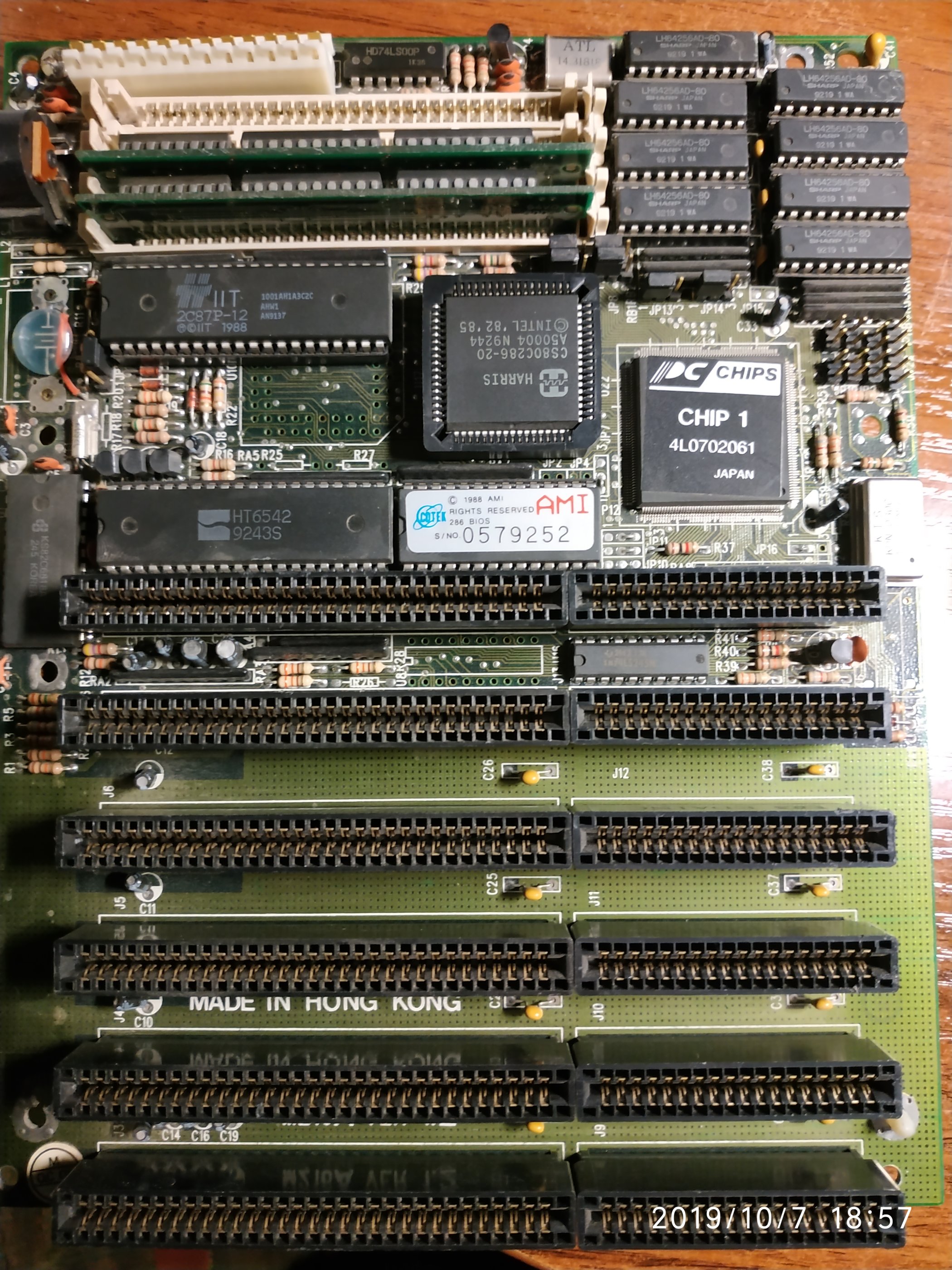

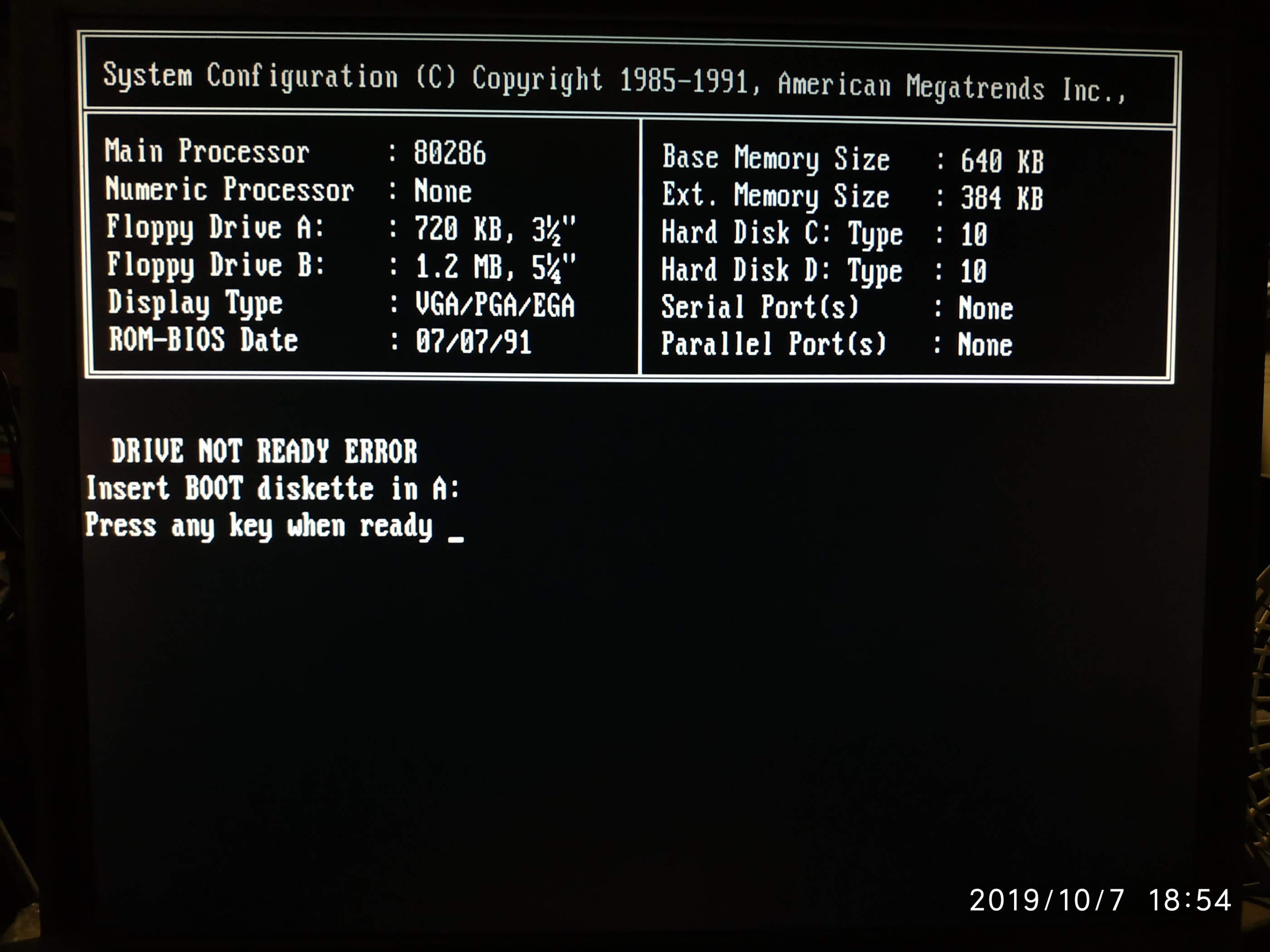

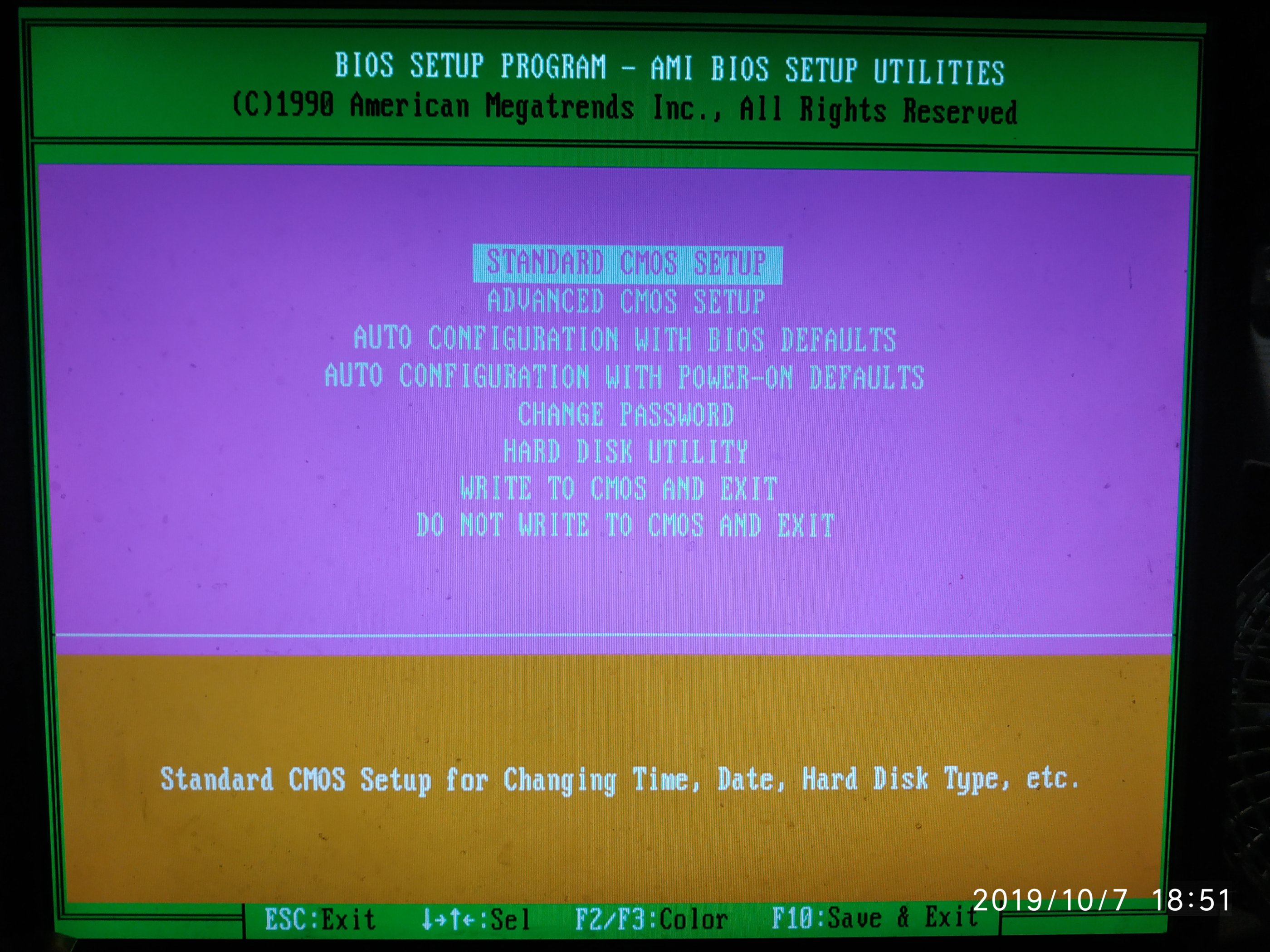

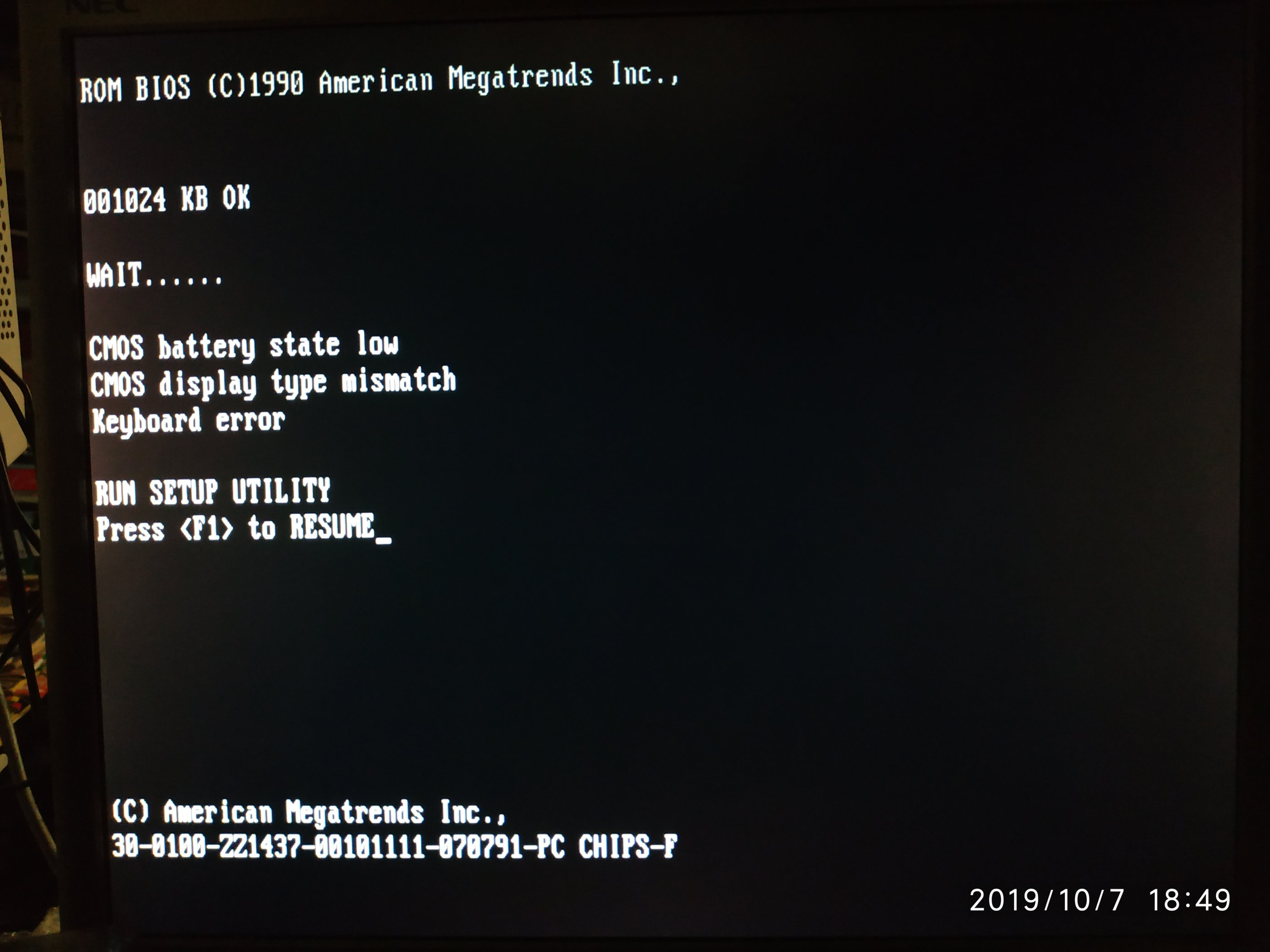

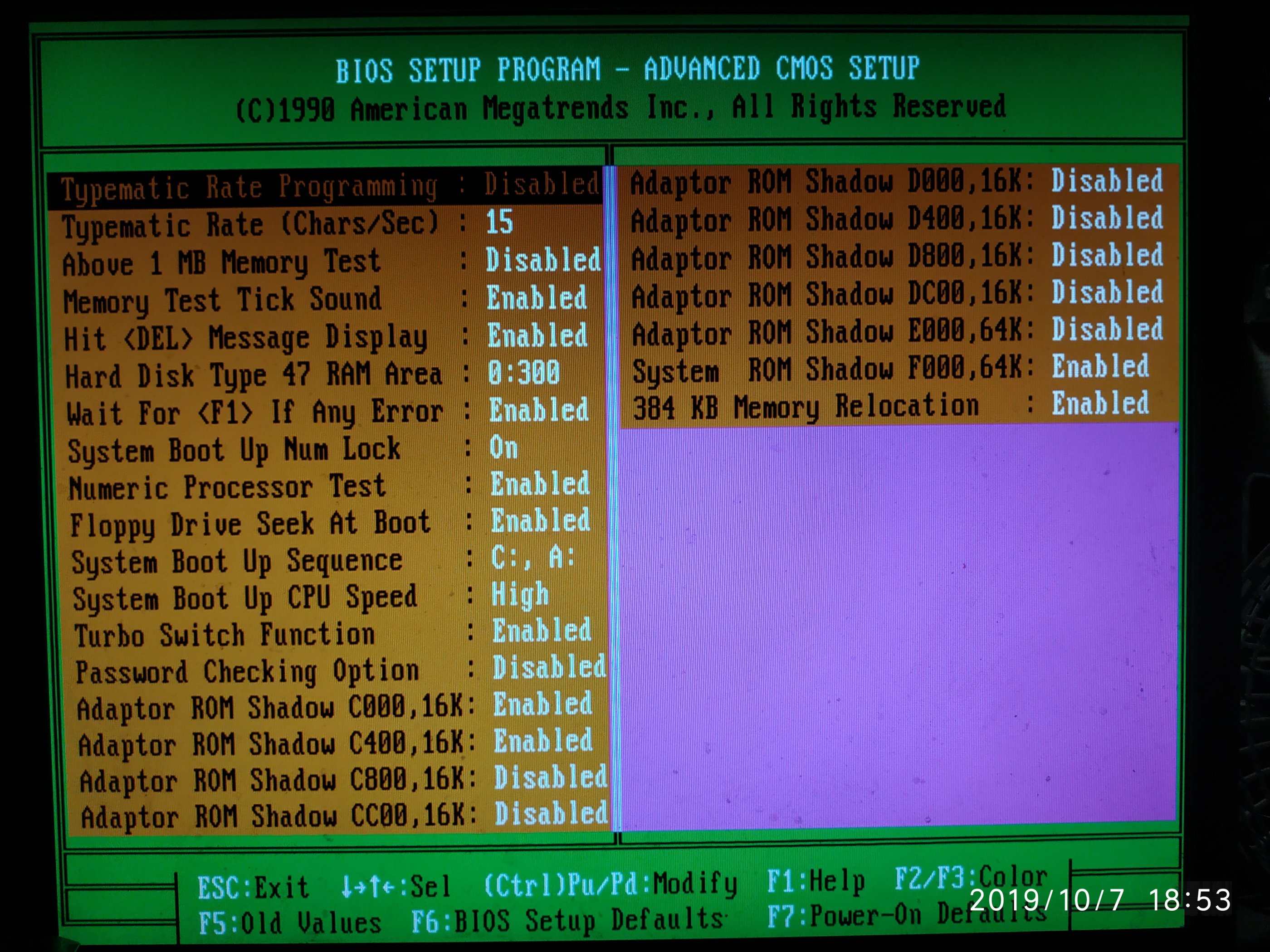

Вот компактная PC Chips (может хоть в то время они ничего не резали экономии ради?) и её "гламурный" AMIBIOS (обожаю их BIOS тех лет, с очень "восьмидесятными" цветами. Так и хотелось врубить ретровейв или саундтрек GTA Vice City. Хотя... учитывая что 90% музыки в моём MP3-плеере как раз из тех лет (70е-80е-90е), то технически...)

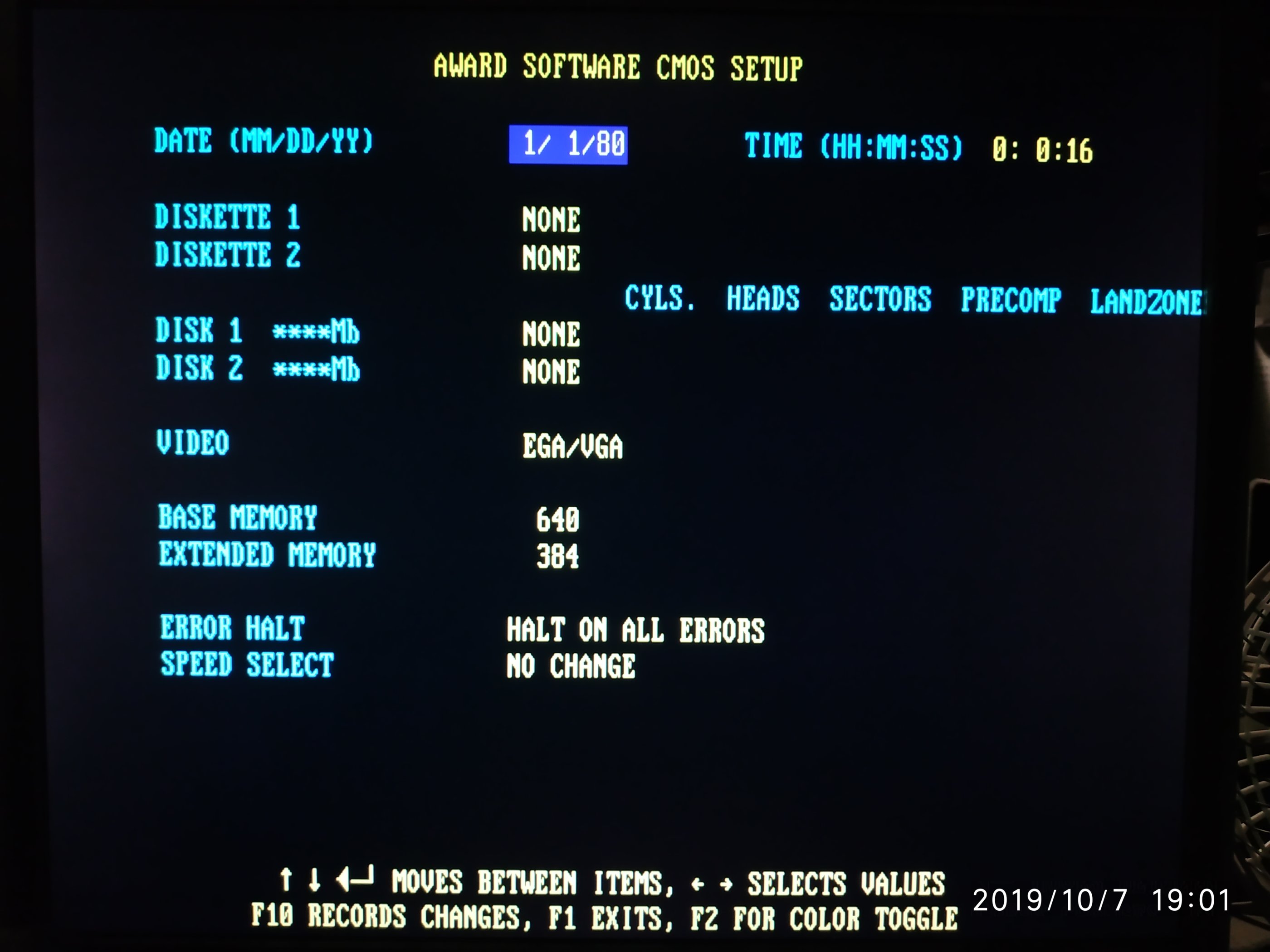

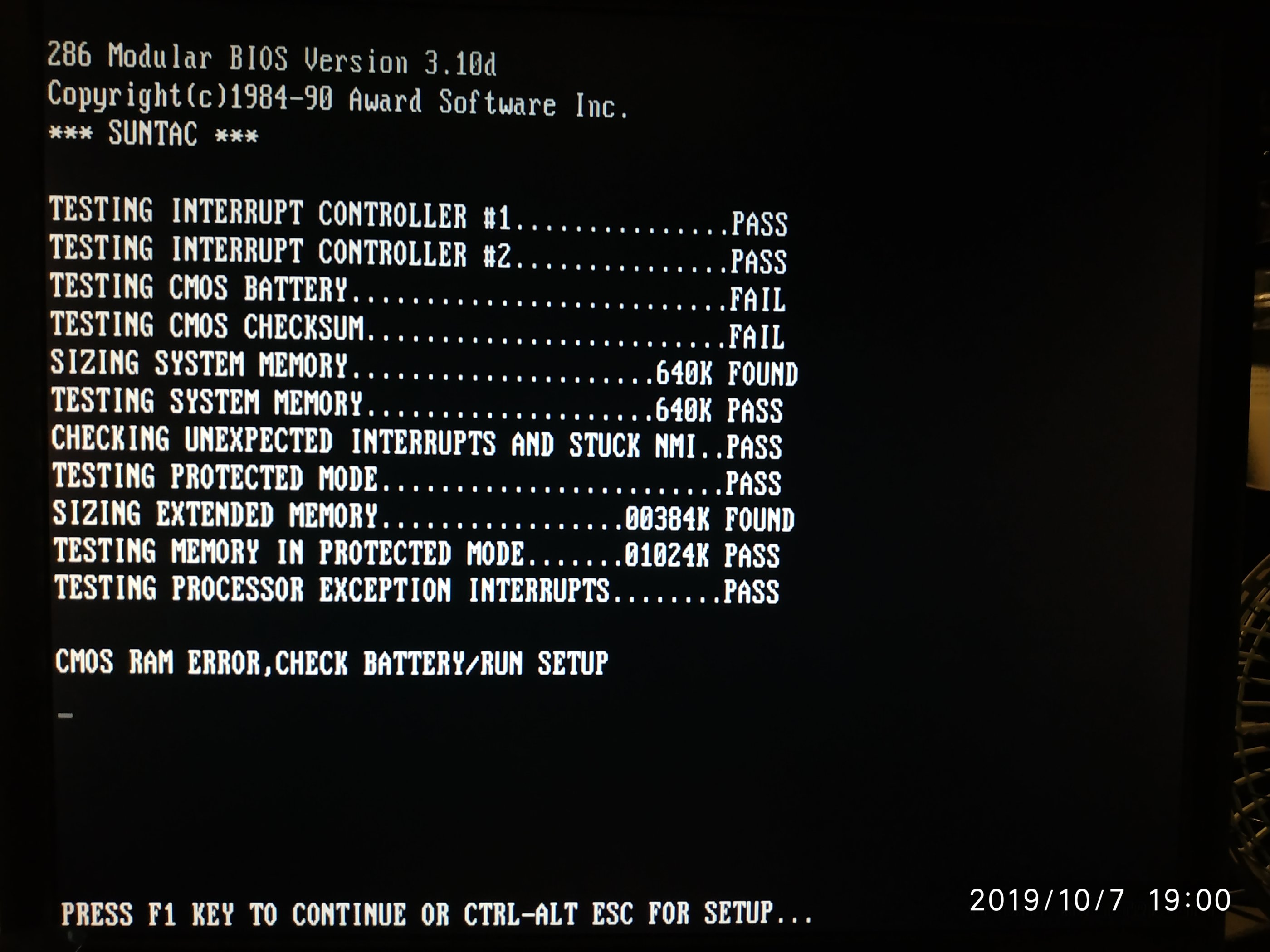

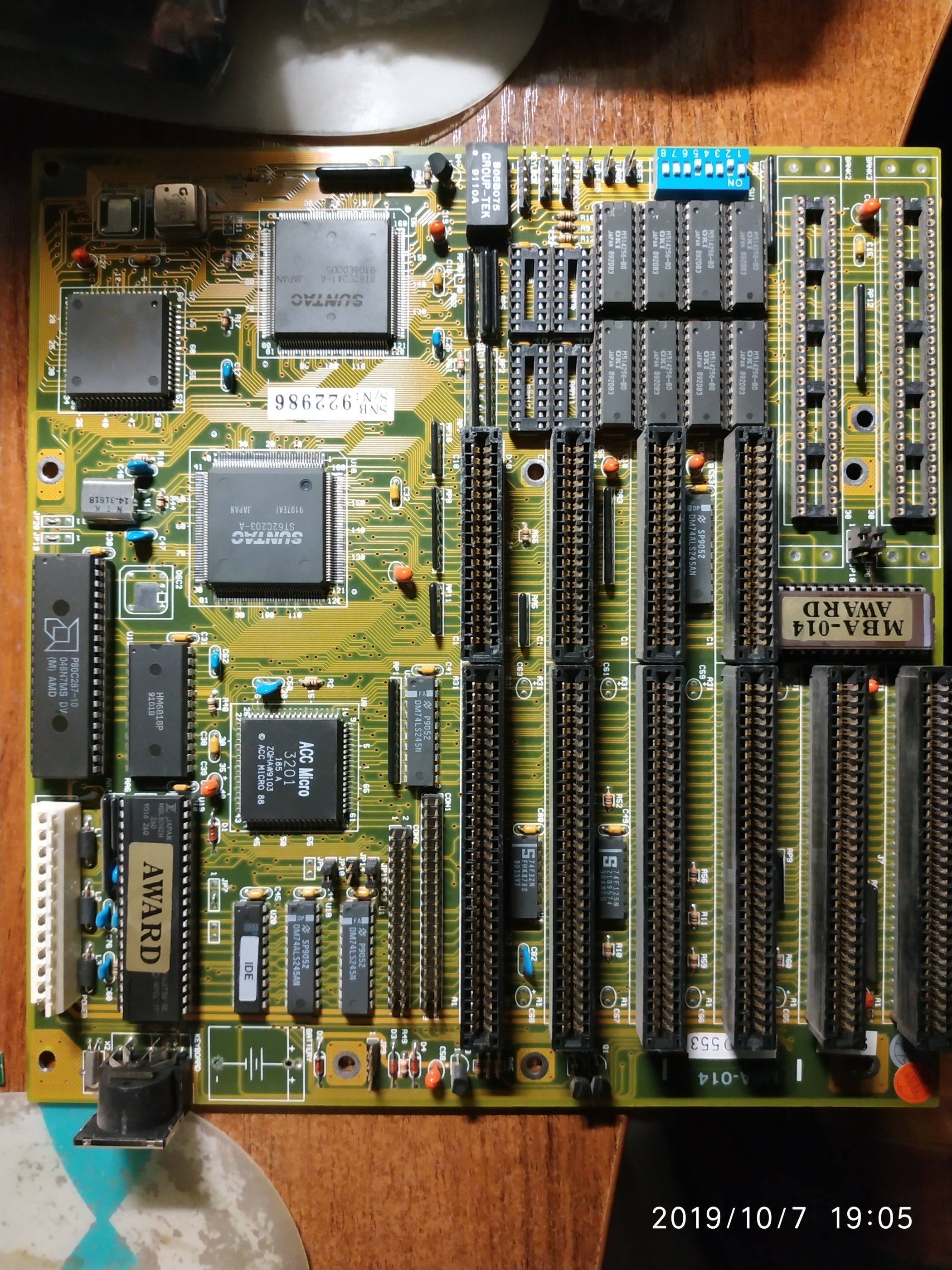

И вторая плата, с более скромным AWARDовским BIOSом:


Вот теперь думаю - может какой-нибудь билд собрать? С видео есть вопросы (Трайдентов много разве что) - звук сразу без раздумий SB Pro 2.0 ставить и вперёд.



Картина маслом, - фильм "Терминатор", - вид от лица оного, - открывается интерфейс в виде AMIBIOS Потом буст частоты и из режима покоя - в режим turbo - на боевых 20MHz!))



Выглядят поздними, они умеют более 1Мб оперативки?

--- добавлено 8 окт 2019, предыдущее сообщение размещено: 8 окт 2019 ---

ЗЫ. Память в первую воткнута как-то очень странно. Должна быть парами, а не по одному модулю на банк.



Честно, плашки не трогал. Хотя теперь я всяк расширю. Еще парочка плашек SIMMов всяк точно были (так как часть я поставил на SB32).



Планки стоят неправильно и их материнка игнорит. Правее слотов памяти 8 кроваток, в них и набран этот 1Мб чипами по 128кб, без таграма для бита чётности. Вытяни все дипы оттуда и пробуй ставить симы парами. По идее пара верхних слотов - Bank0, пара нижних - Bank1.

--- добавлено 8 окт 2019, предыдущее сообщение размещено: 8 окт 2019 ---

ЗЫ. Присмотрелся и признаю, что я слепень. Память стоит в нижних слотах. И нижние - как раз Bank0.

--- добавлено 8 окт 2019 ---

Теперь осталось понять, почему система их не видит.
Вероятный вариант - предел 1Мб. Соответственно, с набранными кроватками симы не нужны. Да и сами симы скорее всего нужны по 4 штуки по 256кб. Другие или не будут работать, или будут обрезаться до 1Мб в сумме.
Менее вероятный - материнка умеет более 1Мб, но либо без дипов, либо с другими симами, либо просто подокислились контакты в слотах памяти.

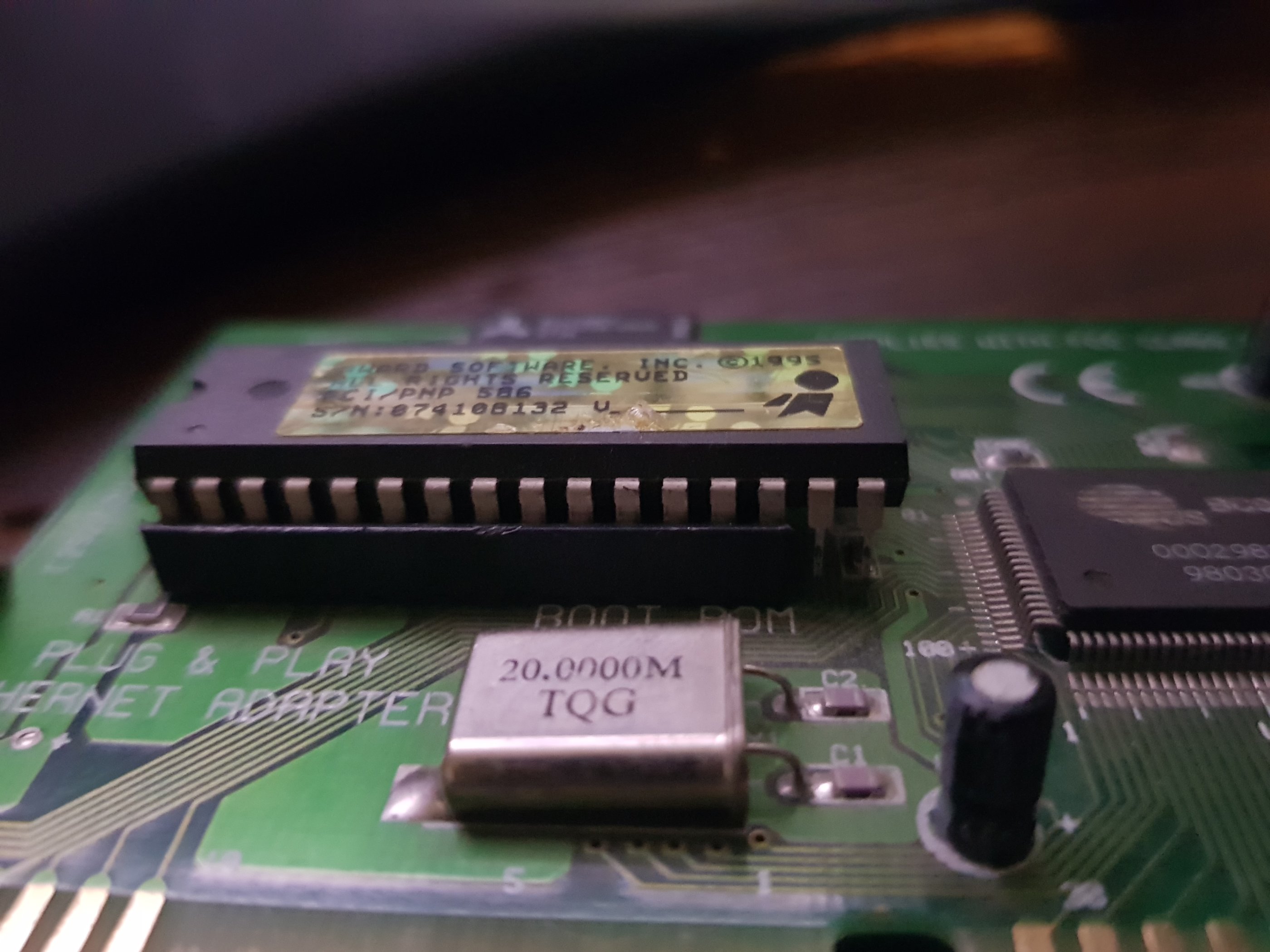

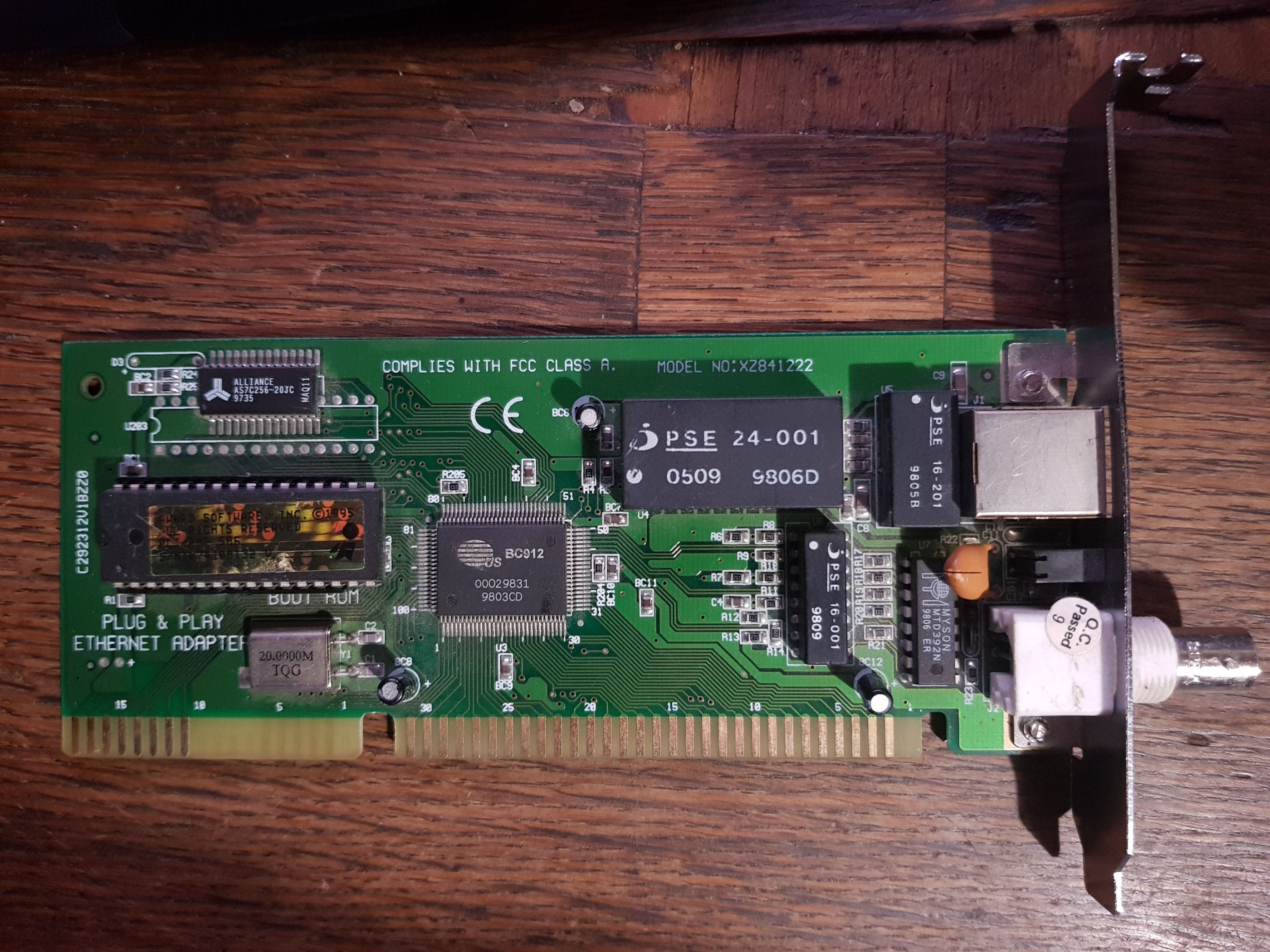

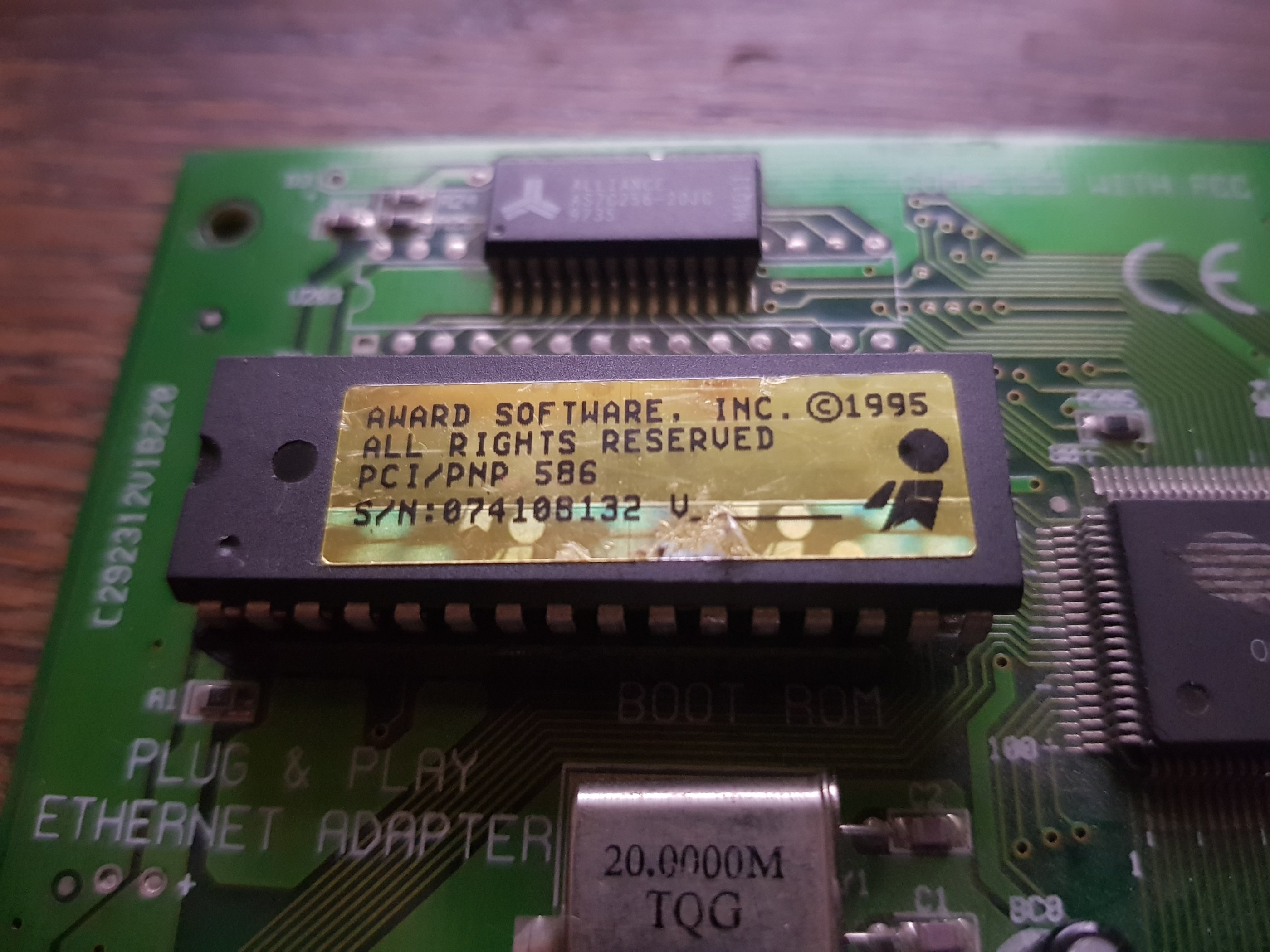

Взял вчера старенькую сетевуху. На месте бутрома красуется полноценный биос. Часть ног висит в воздухе. Кто-нибудь может называть хоть одну серьёзную причину такого надругательства ? (есть ощущение, что бывший хозяин не в курсе дела)



Возможно, пытались что-то прошить. Через сетёвки это реалистично. Хотя я не уверен по конкретно этому случаю. Земля и VCC висят обычно на крайних ногах наискосок и в таком виде чип по идее не должен подавать признаки жизни. Да и похож он не на флешку, а на ПЗУ. Может EPROM с УФ стиранием.



Снова подниму тему.

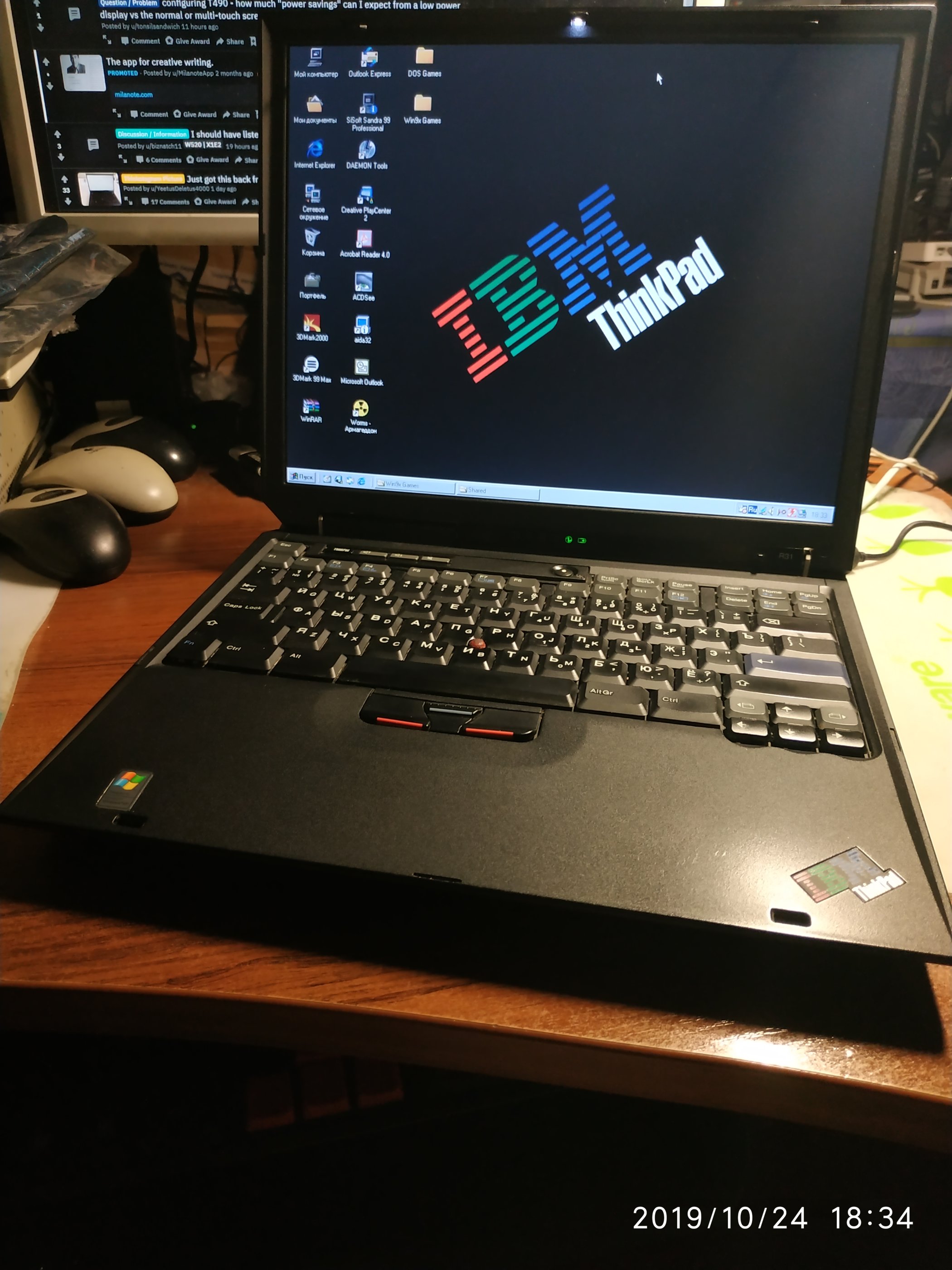

Пока тут я вожусь со старыми материнками, я намедни тут добыл себе (за небольшую цену) IBM Thinkpad R31. Давно очень руки чесались найти нормальный ретро-Thinkpad (люблю продукцию IBM, плюс дизайн шикарный был у их ноутбуков).

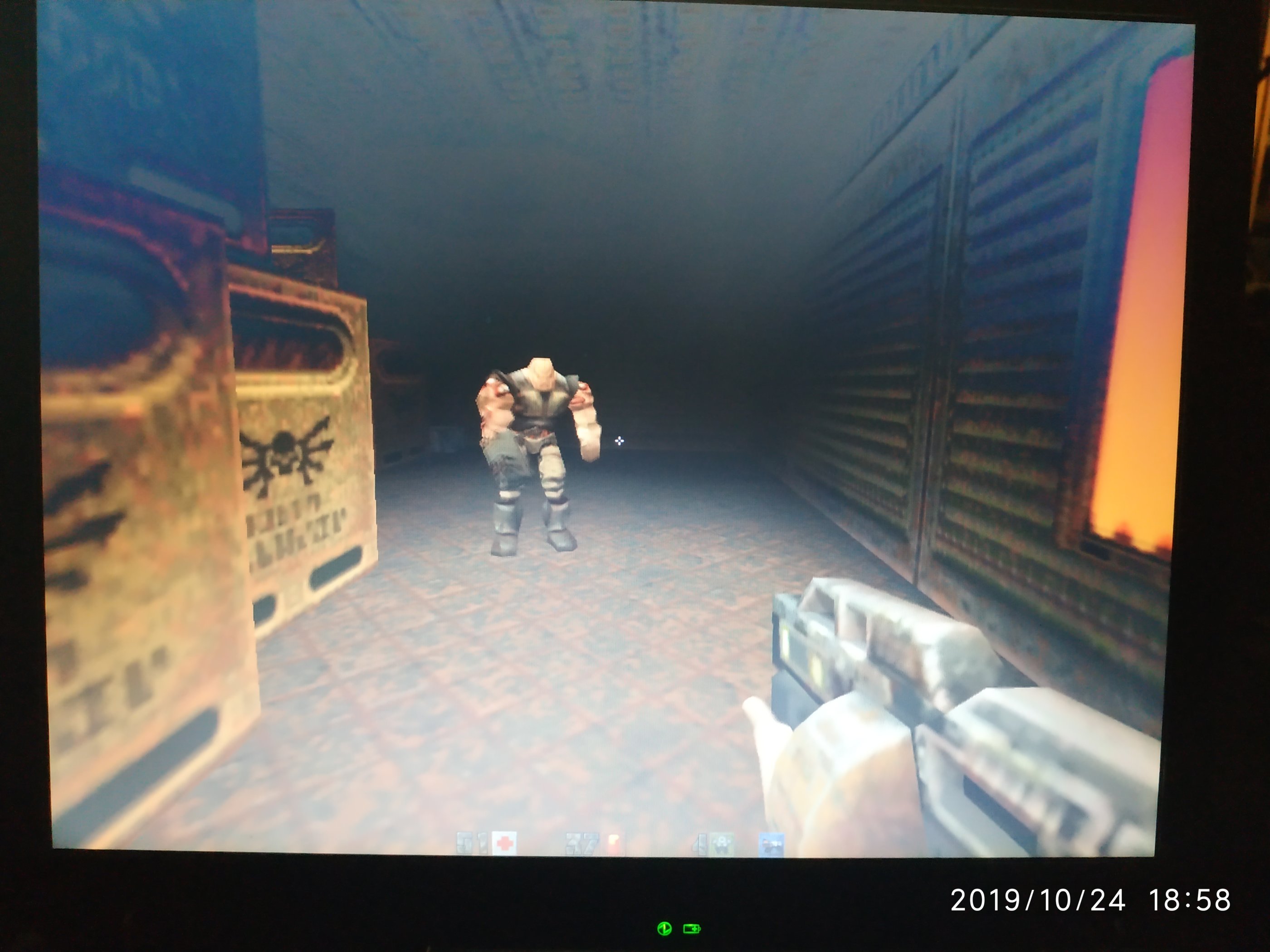

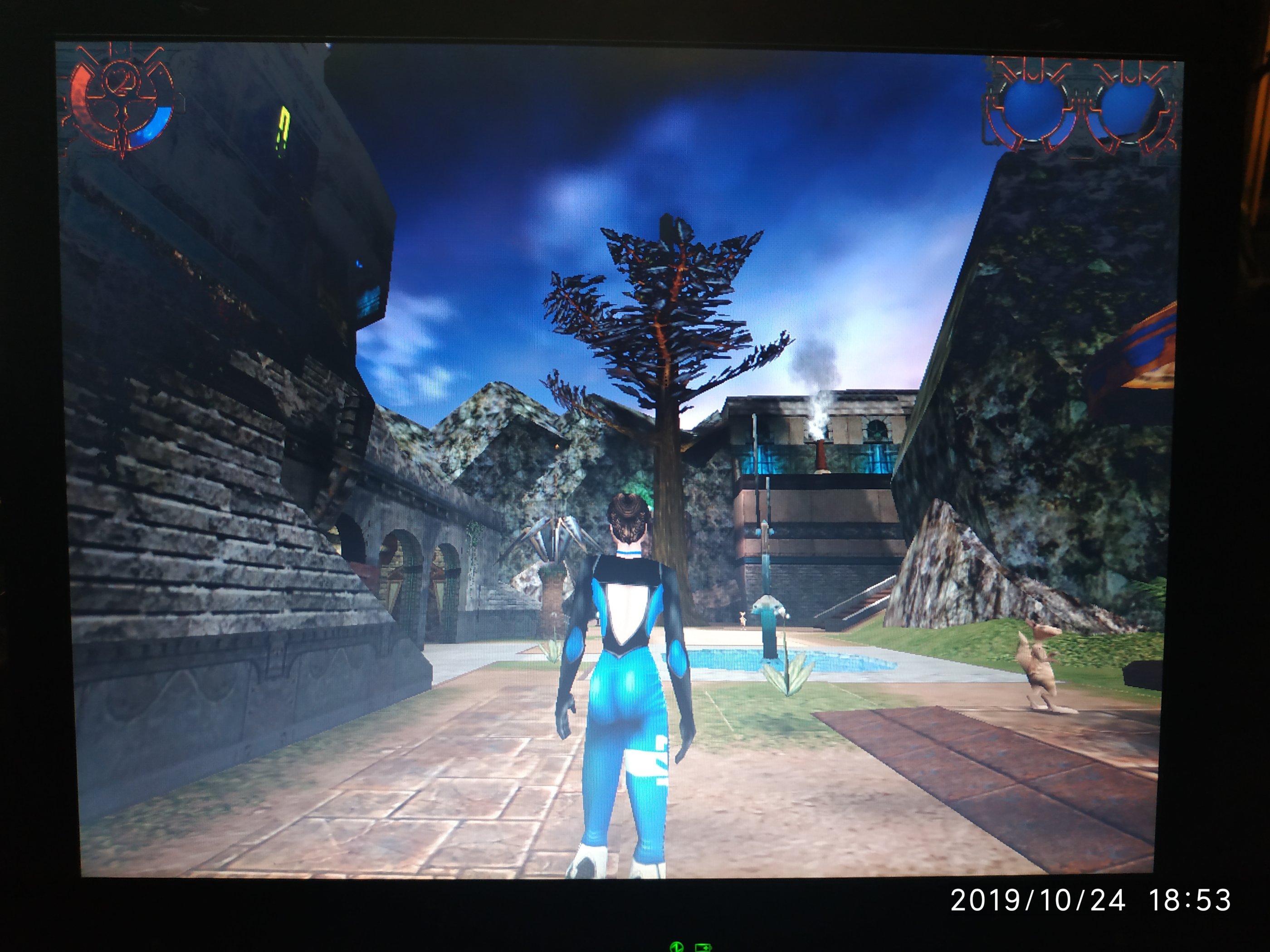

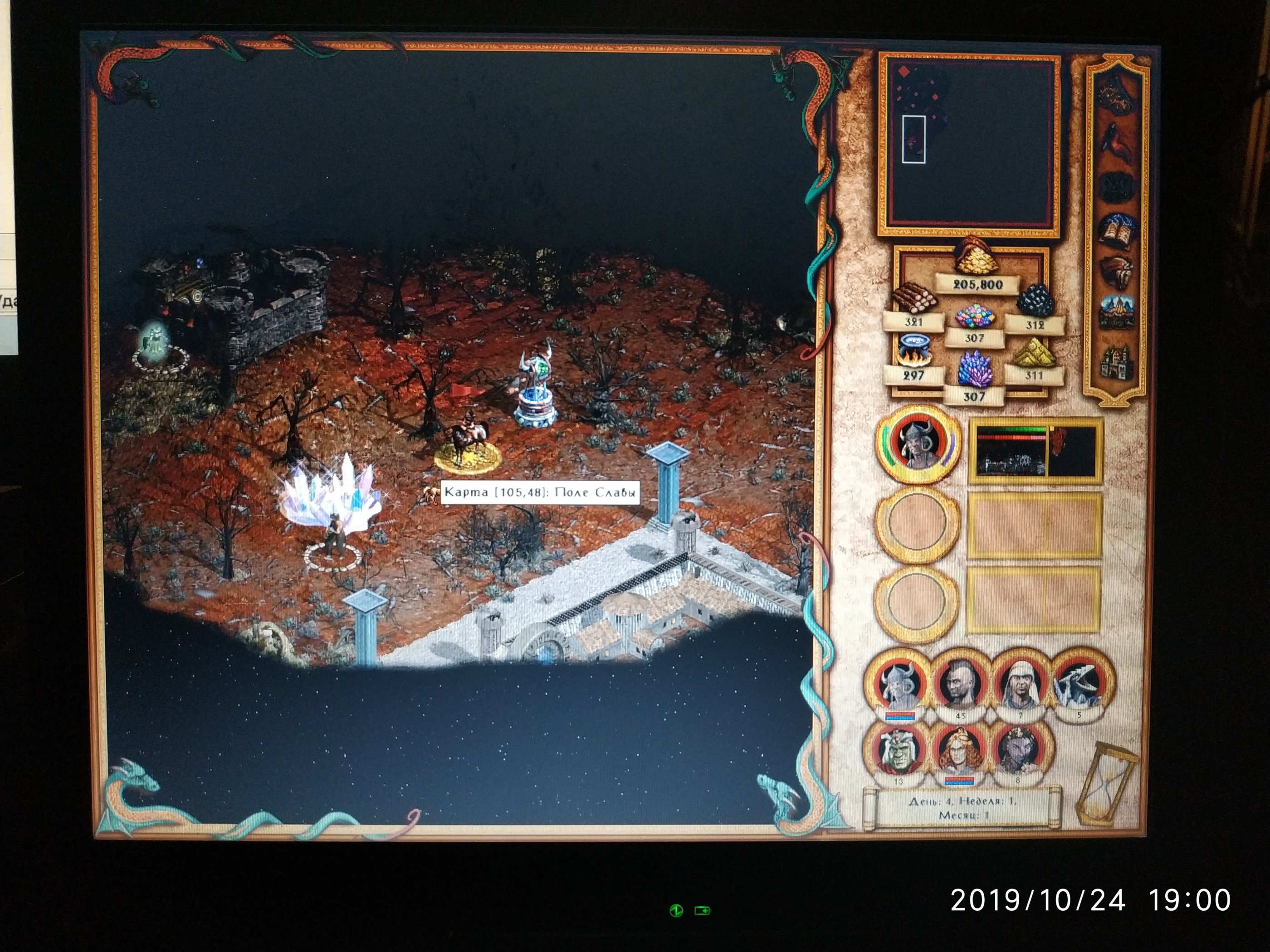

Тут стоит Pentium III-1133, видеоподсистема тоже Интеловская (чипсет 830MG). То бишь этот ноутбук позволяет вполне комфортно на низко-средних настройках в полном разрешении (1024х768) играть в игрушки на движке Quake III, не говоря уже о более ранних.

Затык только тут с DOSовскими играми (и то он заключается в том, что MIDI-музычка не воспроизводится). При этом, в Sim City 2000 музыка (а там она MIDI) вполне себе работает.

Родной жёсткий диск (на 30 гигов) и DVD-привод в порядке (правда почти всё я кидаю через сеть, быстрее ну и плюс удобнее). А вот аккум... Ну это и не удивительно, учитывая сколько сабжу лет (хотя я порой встречаю тех, у кого они вполне себе живы).

В общем самое то к предстоящему дню рождения.



@Apache, хе, а мой IBM ThinkPad 390X с Solo-1 может в dos Тоже обожаю финкпады, есть что-то притягательное в этом оребрении вокруг экрана, - как окошко в другую вселенную)



У меня похожей конфигурации Toshiba Satellite S3000-600 есть

На 830MP
CPU Pentium III 1200
Video GeForce 2Go 16MB
RAM 1024MB PC133
DVD-ROM Toshiba 8x
Звук AC'97 crystal что ли

Попал ко мне без диска
Я уже добавил памяти до максимума, 830 чипсет кушает 8-чиповые планки на 512МБ
SSD 32MB mSATA Crucial M4 через переходник 44pin
WIFI mPCI 300MBit Atheros
ТВ-тюнер PCMCIA

Я в свое время прикупил такой же разломанный ноут (корпус и экран) на запчасти, так что номинально у меня их примерно полтора)), со второго мародерю на первый запчасти, видеокарточку поменял, например, она там съемная, что интересно.

У этого ноута прикольная блочная структура, спереди отсеки для батареи и DVD/FDD/второй дополнительной батареи на выбор. Одна из моих батарей (основных, дополнительной у меня нет, они разные) мертвая, вторая с час держит при не напряженной работе. Флопа нет, но есть два DVD привода со своими каретками, можно вместо одного SATA HDD засунуть, у меня есть такой карман.



@radical1010, какой может быть SATA во времена Pentium 3?



Через SATA-IDE переходник.



Карман, который вставляется вместо DVD, внутри имеет SATA разъем и микросхему-мост, потому как DVD IDE'шный, понятно. Единственная проблема, скорость выше ATA33 мне поднять так и не удалось, туда, наверное, надо с паяльником лезть. Чипсетный там ATA100 и на SSD он работает, который вместо винта стоит. По идее, на десктопных шлейфах режим работы определяется одной проколотой жилой, так что там можно попробовать просто этот же контакт отключить в кармане на выходе.



Кто-то просто поглумился, воткнув ПЗУху БИОСа материнки в панельку сетевухи.
Вспомнился к этому случаю подходящий анекдот про Петьку, Василия Ивановича и кость в *опе.



@A.P.$lasH, @2Rain,



Раритетный БП.
Ultra PS-230WA
Чем же этот АТ кетаец отличается от других дешманских, околомусорных БП?

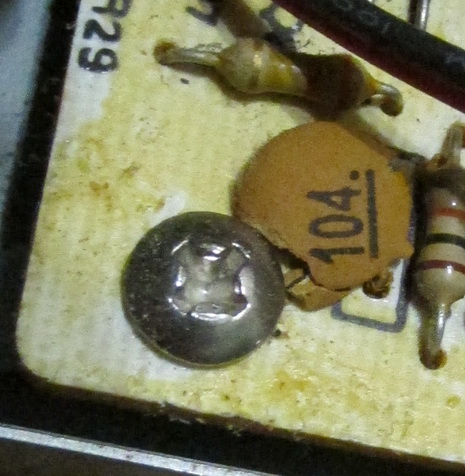

Вот этим:

Все пломбы на месте, никто его до меня не вскрывал и он вот с этим работал...

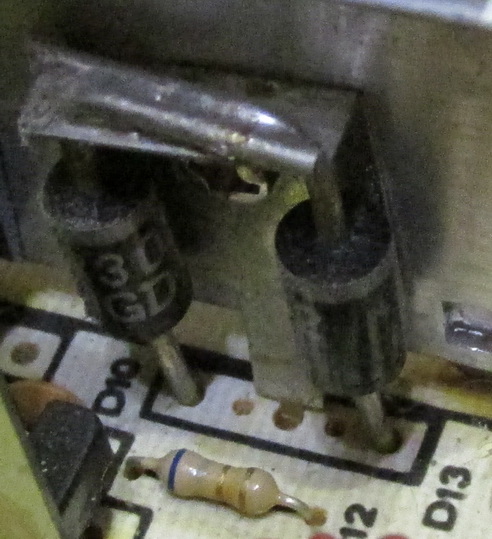

Эксклюзивные китайские диодные сборки не уникальность, конечно.



@Колючий, что скажешь, значит такой запас надежности



Мультиметром его не тыкал, просто почистил, чтобы в случае чего себе каких клопов с тараканами не развести (мало ли кто в теремочке живёт) и отложил в гору непроверенного.
Думаю, просто косоглазый сборщик, так закрутивший винт, сколол лишь край конденсатора, не замкнув ничего. В следствии чего этот горе БП не выпустил волшебный синий дым из всего системника и каким-то чудом проработал в Socket 7 системе до её полного устаревания.
Начинаю осознавать, что рассказы сборщиков из 90-х не так уж и приукрашены. Когда говорят о том, что 1-2 дешманские железяки из десяти, будучи новенькими, дохли с дымом и искрами при первом включении...

--- добавлено 27 окт 2019, предыдущее сообщение размещено: 27 окт 2019 ---

В этом же системнике была карточка на ESS1869. Там тупо на плате был прилипший шарик припоя на текстолите, сковырнулся без особых усилий, мог бы и КЗ устроить без проблем при "удаче".
