Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Подсказываю один из возможных рецептов:1) оставляем комп померзнуть при минусовой температуре; 2) роняем или бьём ногой по корпусу; 3) радуемся результату.

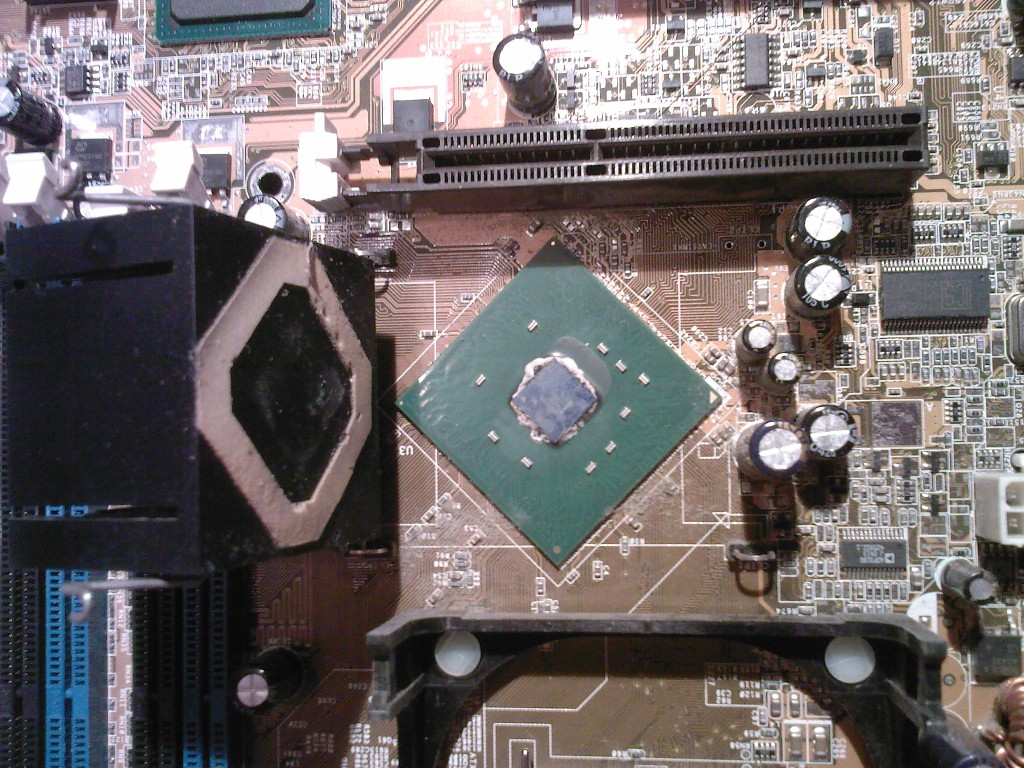

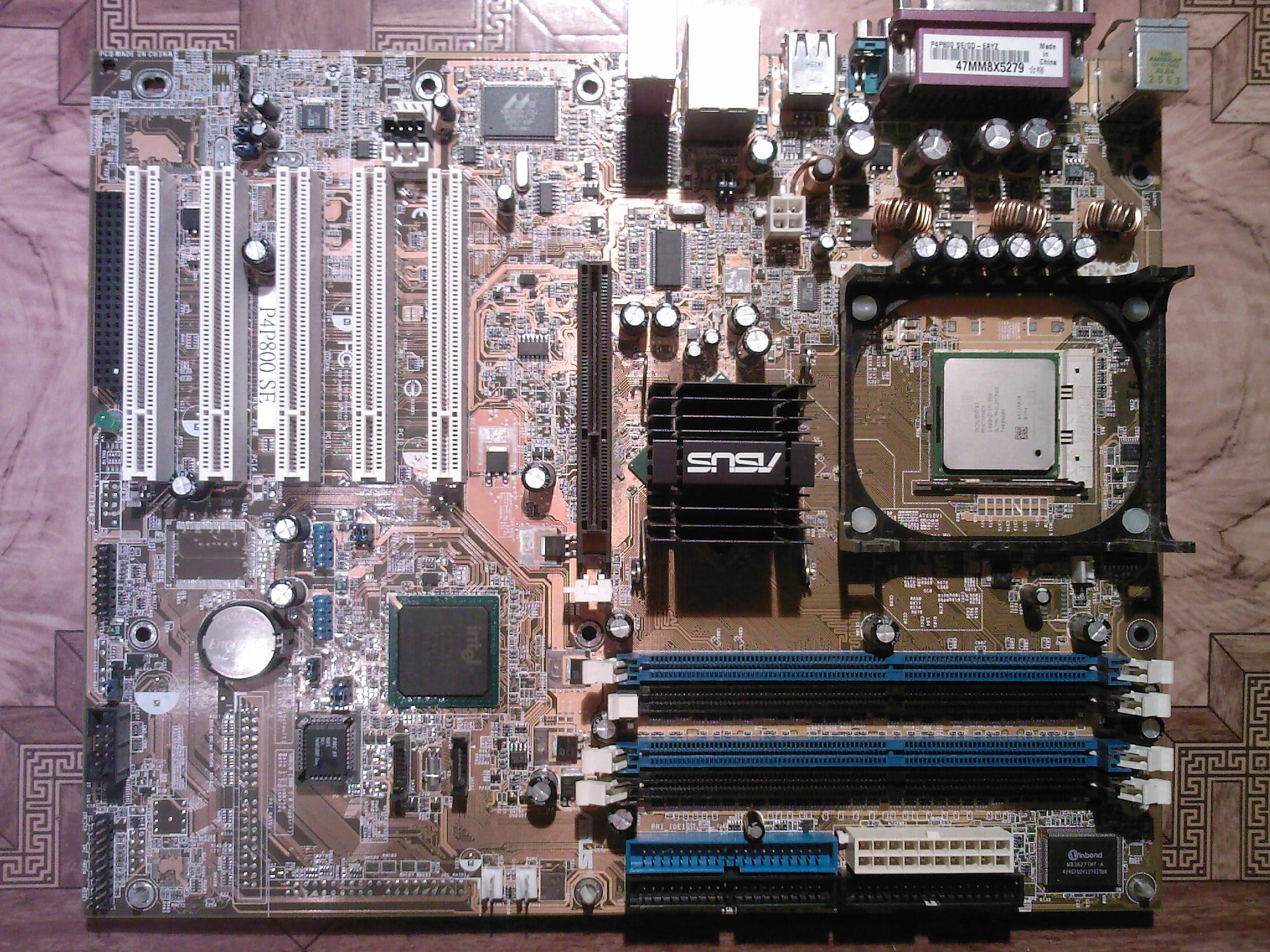

Мне такая же ситуация попадалась. Тоже Асусь (P4P800_SE), и тоже аналогичное отвалившееся крепление северного моста. Точно знаю, что в системник никто не лез. Грешу на постоянный температурный нагрев/охлаждение + то что крепление подпружиненое, что и поспособствовало выдергиванию запаянных скоб. ИМХО, довольно дурацкая система крепления.

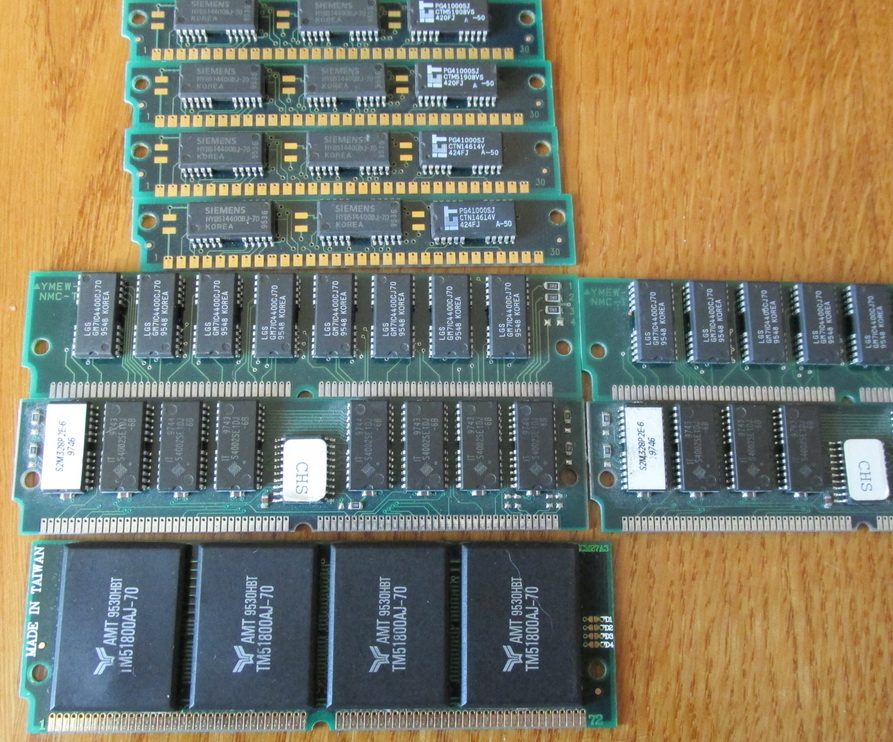

Взял немножко оперативки.

Всё одностороннее.
SIMM30 и верхние SIMM72 нагуглил, собраны на 512кб чипамх 1М4 и собственно, их мог бы и не брать, хотя 72-х пиновая FPM память, хоть и по 4Мб может пригодиться.
Но дальше - пока ничего толкового не нашёл. Только упоминания, что в то время планки 4Мб/8Мб и 16Мб/32Мб собирались на SOJ20 1M4 и SOJ24 4М4... Т.е. с некоторой вероятностью это 16Мб EDO планки.

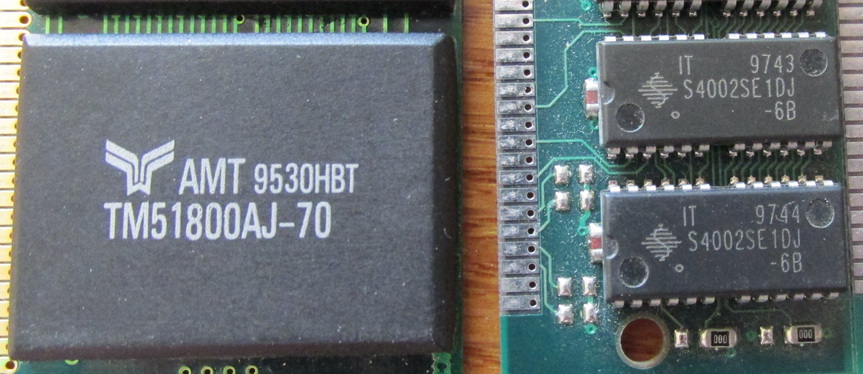

Про странную планку со здоровенными чипами (из-за которой и обратил внимание на объявление) пока только одно упоминание, что она FPM. Есть, конечно, некоторые надежды, что это 8М8 и планка на 32Мб. Хотя это так же может оказаться и 1М8 на 4Мб...



Ну, по размерам похоже.



Всякое интересное с барахолок

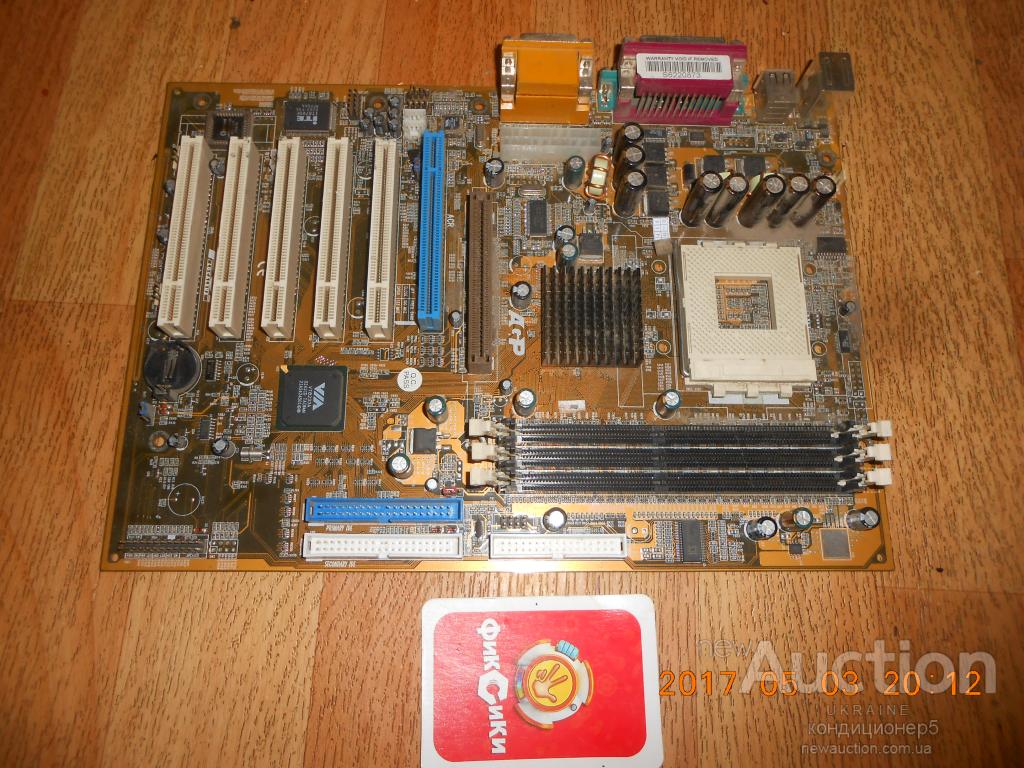

Что за голубой слот, зачем он?



встроенное видео со своей памятью

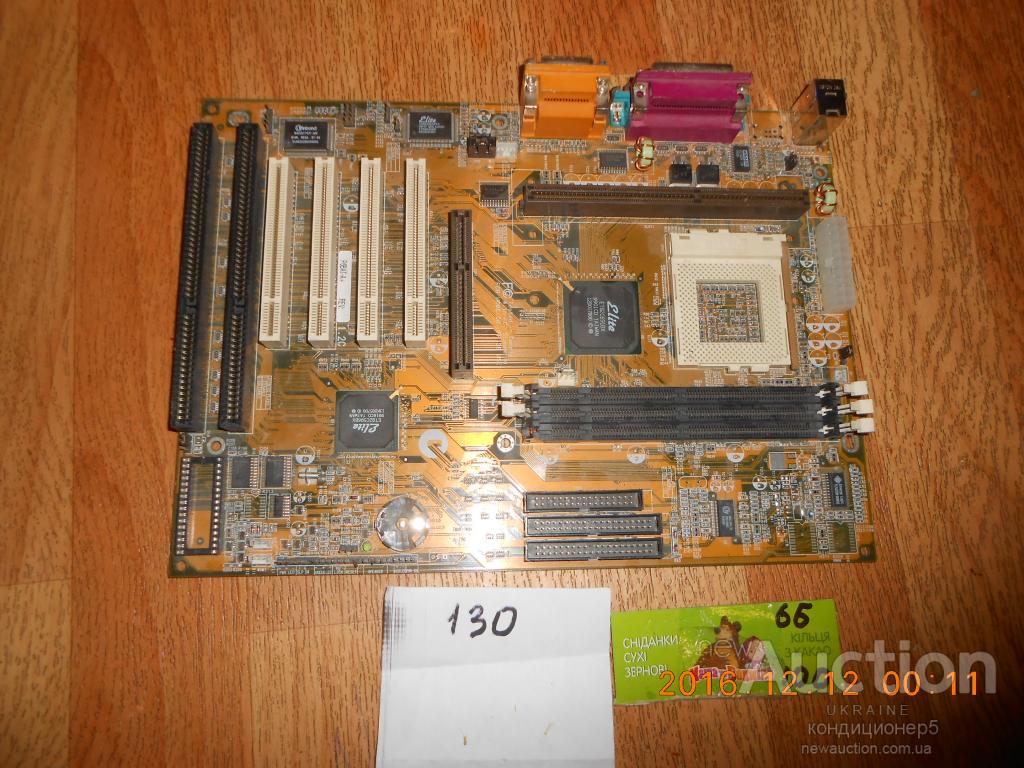

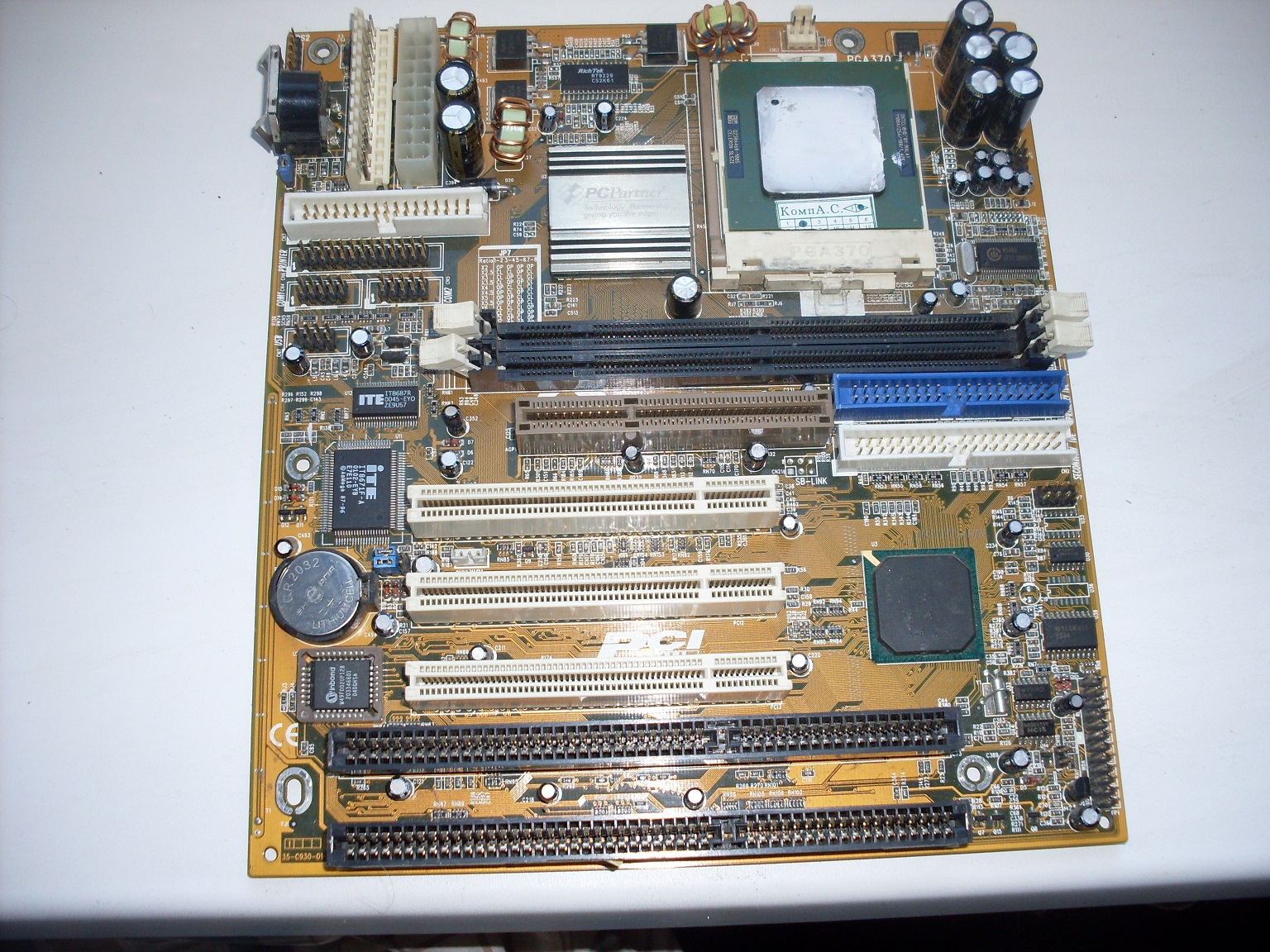

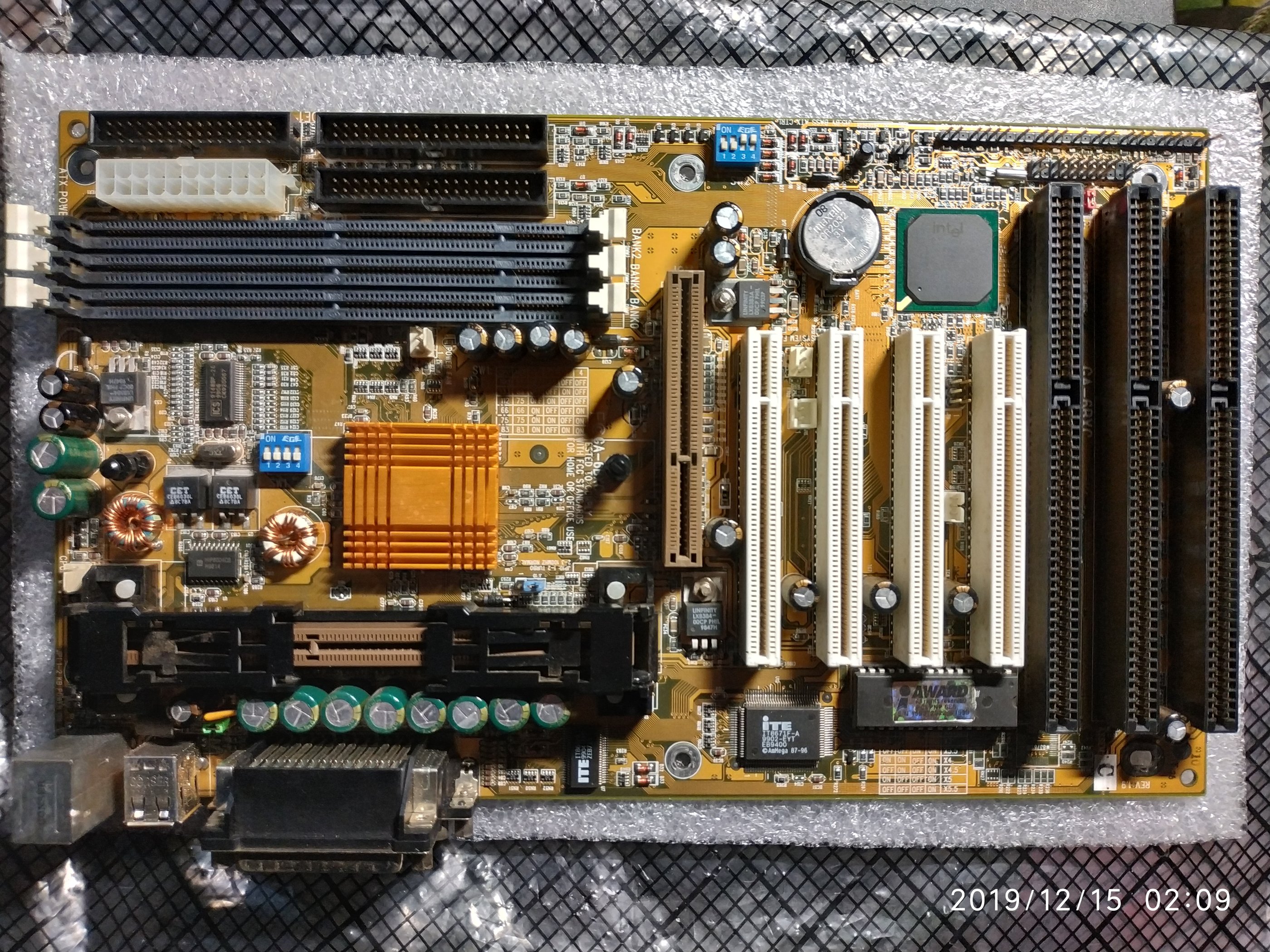

Слот+сокет

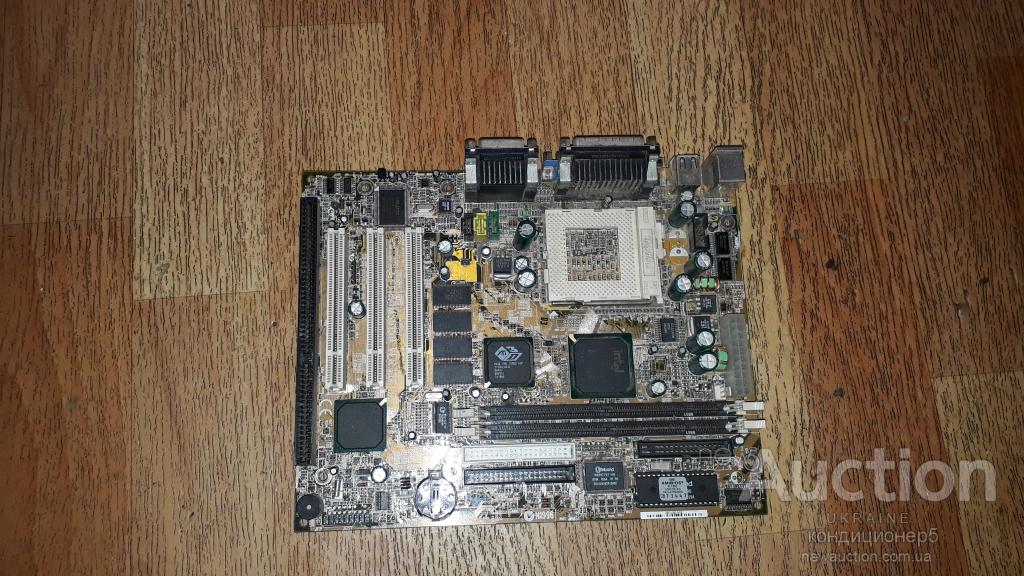

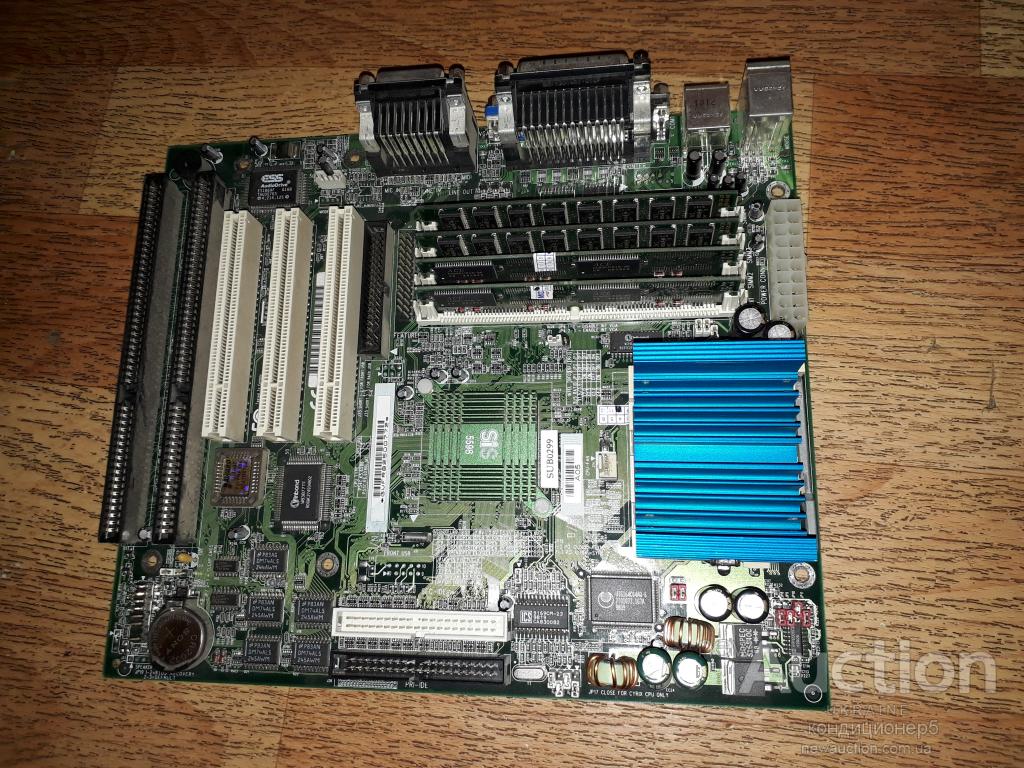

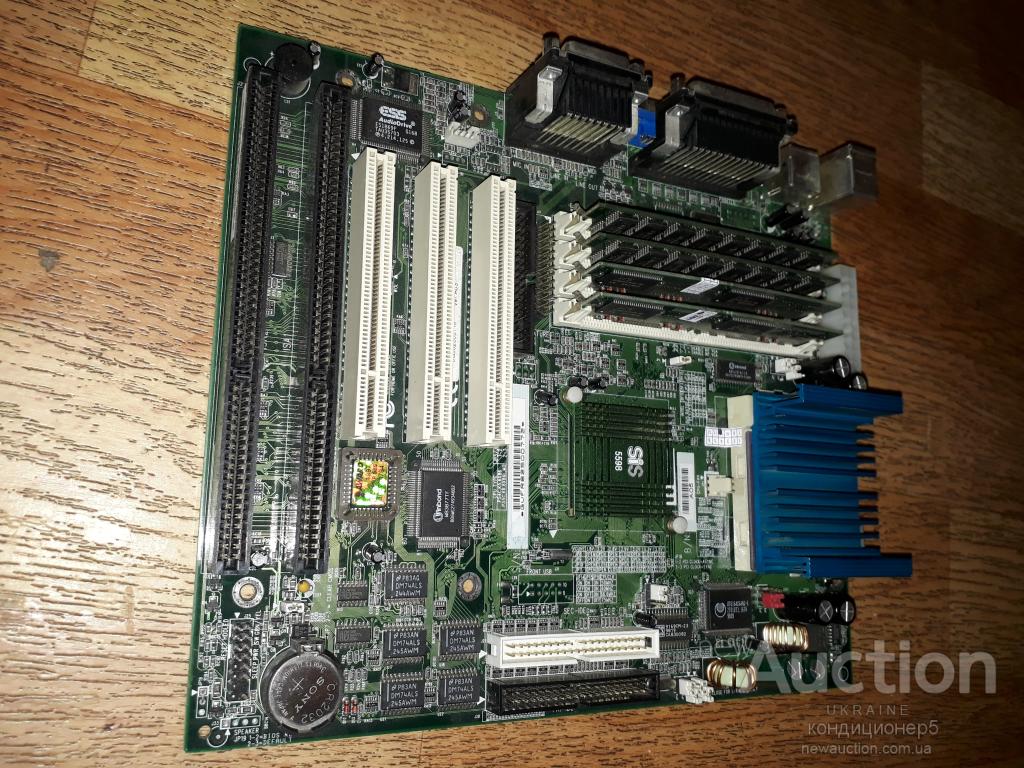

АТХ, сисовский одночиповый чипсет, под радиатором к6-2

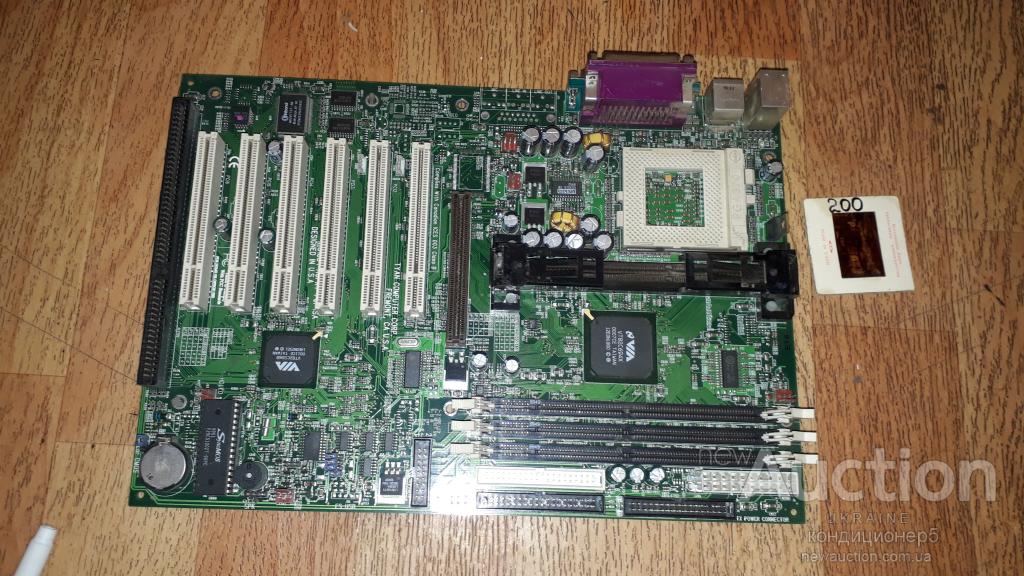

Еще один слот+сокет. Чипсет перемаркирован, какой-то из 440?

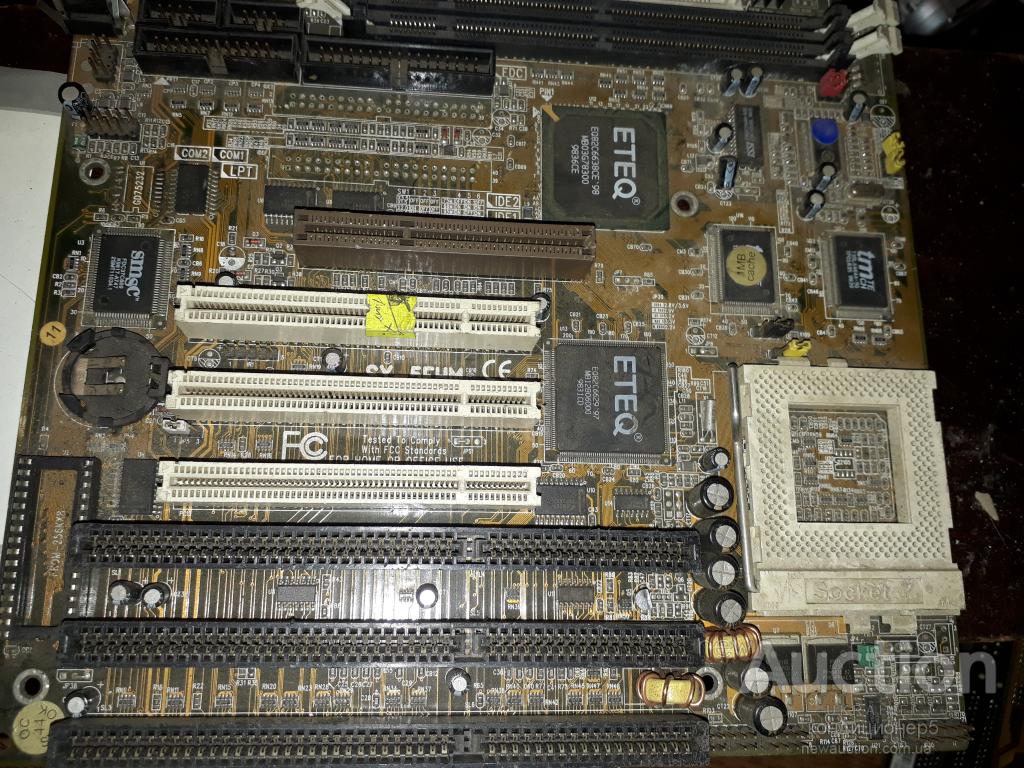

Супер сокет 7 на АТХ



какой-то непонятный чипсет, перемаркированный интел?



AMR, CNR and ACR slots - Page 4 of 5 - Hardware Secrets
ACR (слот) — Википедия



Ага, очередной комбослот от асуса, который не взлетел.
Кстати,
карточка ACR-A6CH
продается на барахолках еще. Видимо, применения ей особого не найти.



Скорее VIA, материнка из распая, её надо восстанавливать (как минимум VRM процессора, не вижу конденсаторов), нет биоса (ХЗ, реально ли его будет откопать), владелец предупредил?

--- добавлено 14 дек 2019, предыдущее сообщение размещено: 14 дек 2019 ---

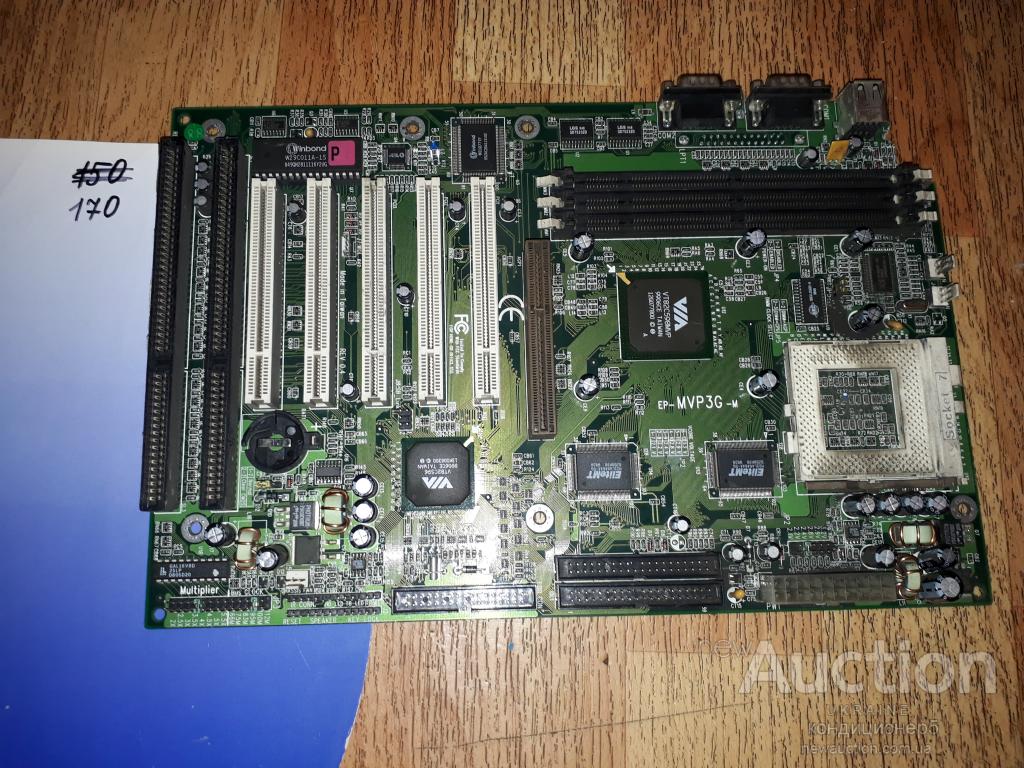

VIA VP3, тоже похожа на распайную (кто-то выпаял 2 гребёнки, тоже нет биоса).

--- добавлено 14 дек 2019 ---

В целом завидую вашим барахолкам...



Да я не собираюсь это покупать, просто интересные экземпляры попались. Все продается как нерабочее.
У него много всякого хлама, куча матерей сокет 7 и древнее, но цены как за скорее всего нерабочее я бы не назвал адекватными.



Фух. Разобравшись с материнками, перетестировав их в хвост и в гриву, наконец-то могу сделать отчёт. Всё-таки конец года на носу.

Начнём с Socket 7:

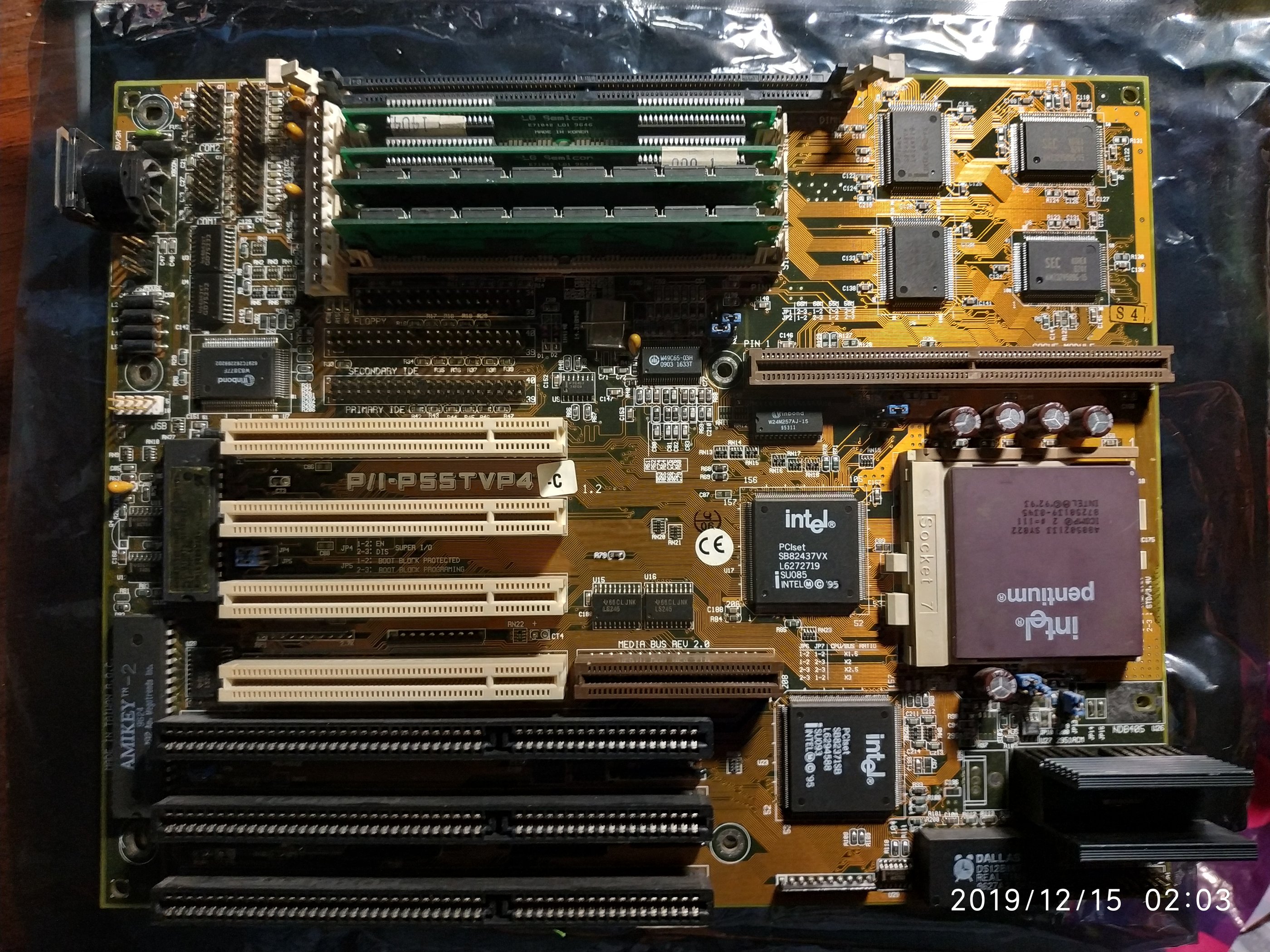

ASUS P/I-P55TVP4

Единственная материнка в моей коллекции с ASUS Media Bus. Другое дело еще найти железку под данный слот...
Тем не менее - у меня не было нормальной материнки под 430VX. К тому же - это самая ранняя материнка от данной компании у меня в коллекции.

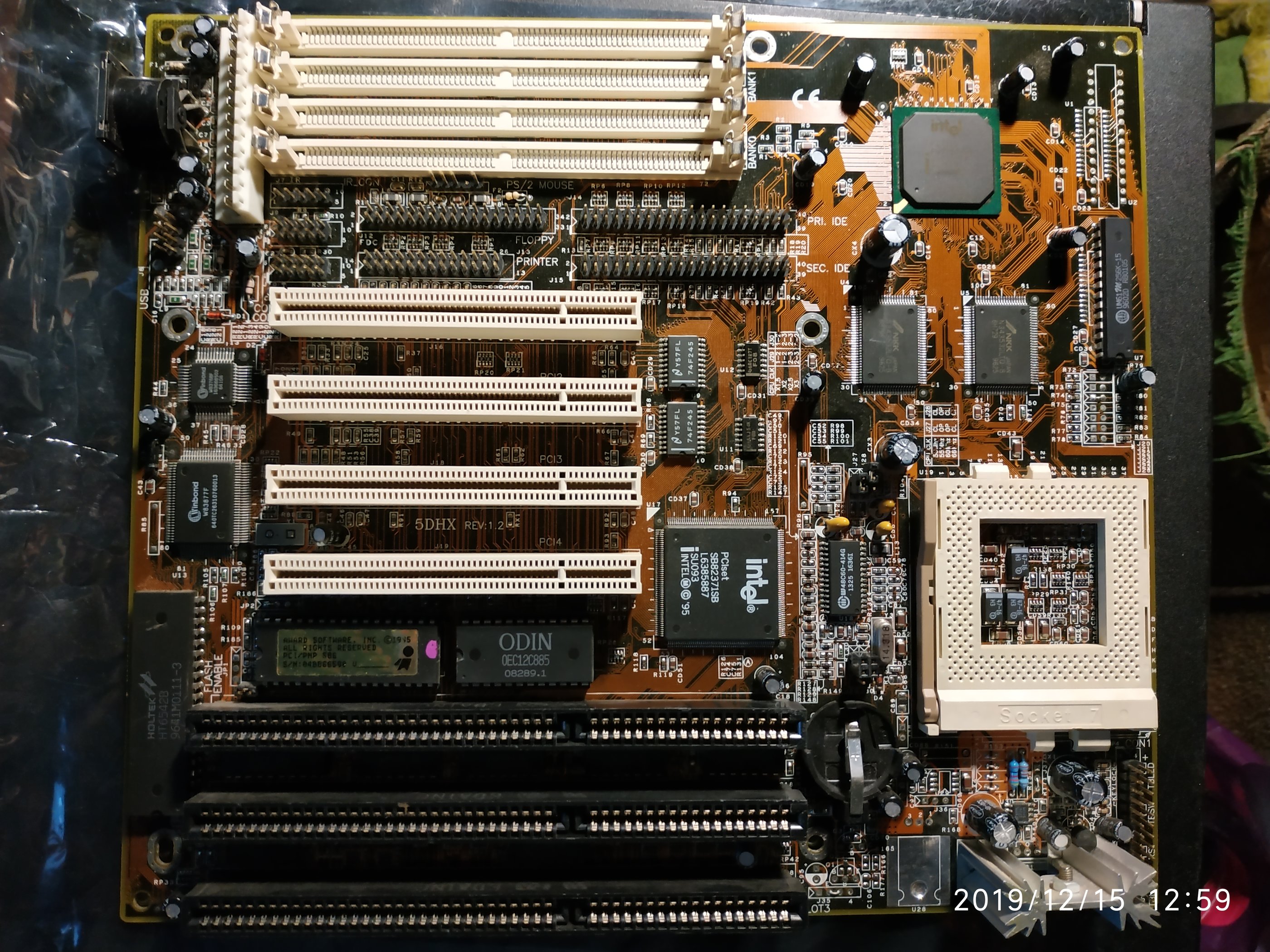

ZIDA 5DHX

Материнки на чипсете 430HX нынче встречаются довольно нечасто.

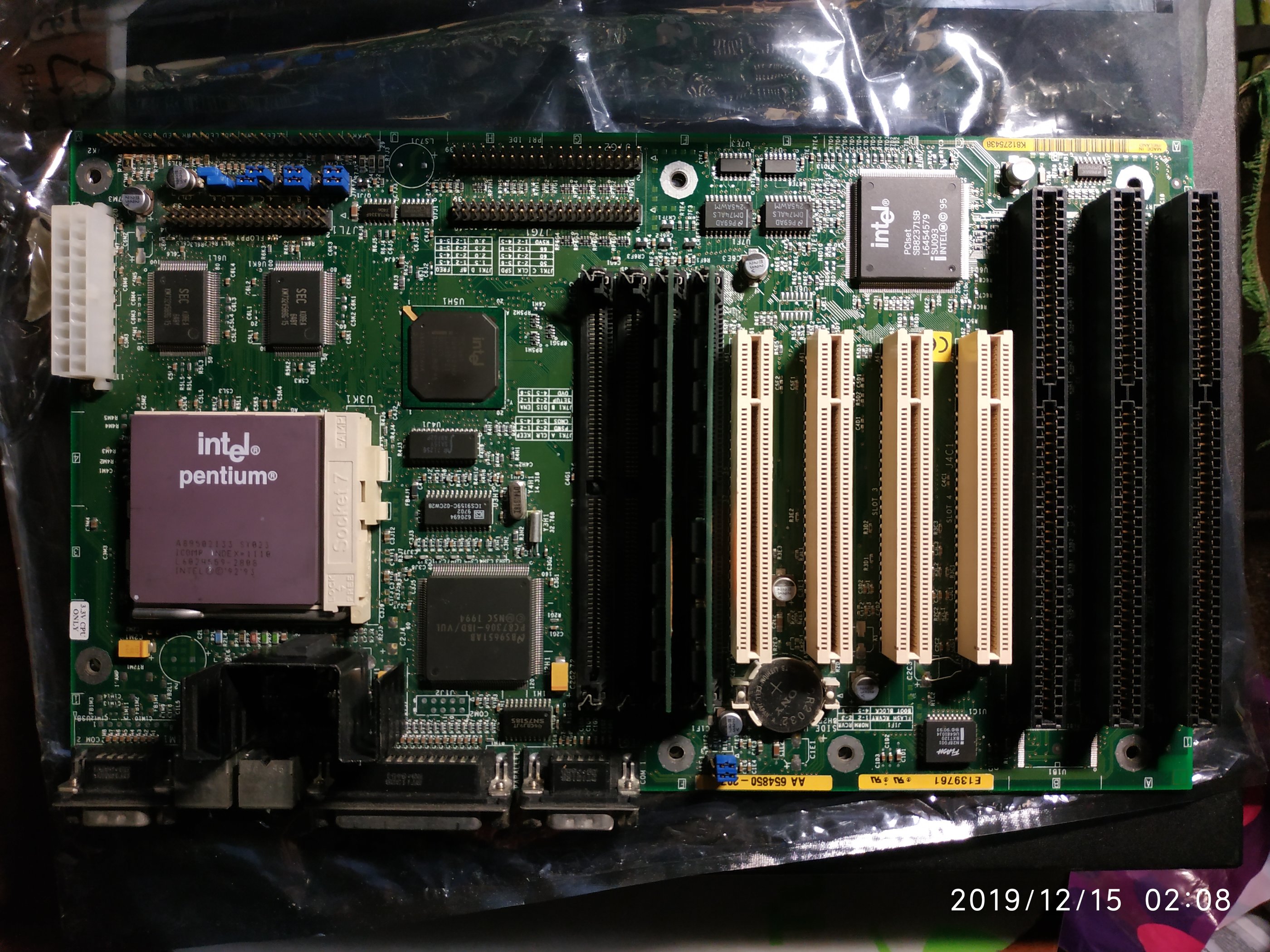

Intel Advanced/ML (MARL)

Вторая материнка от Intel в моей коллекции под Socket 7. Но - это снова 430HX, и к тому же это моя первая (рабочая) материнка Socket 7 под ATX.

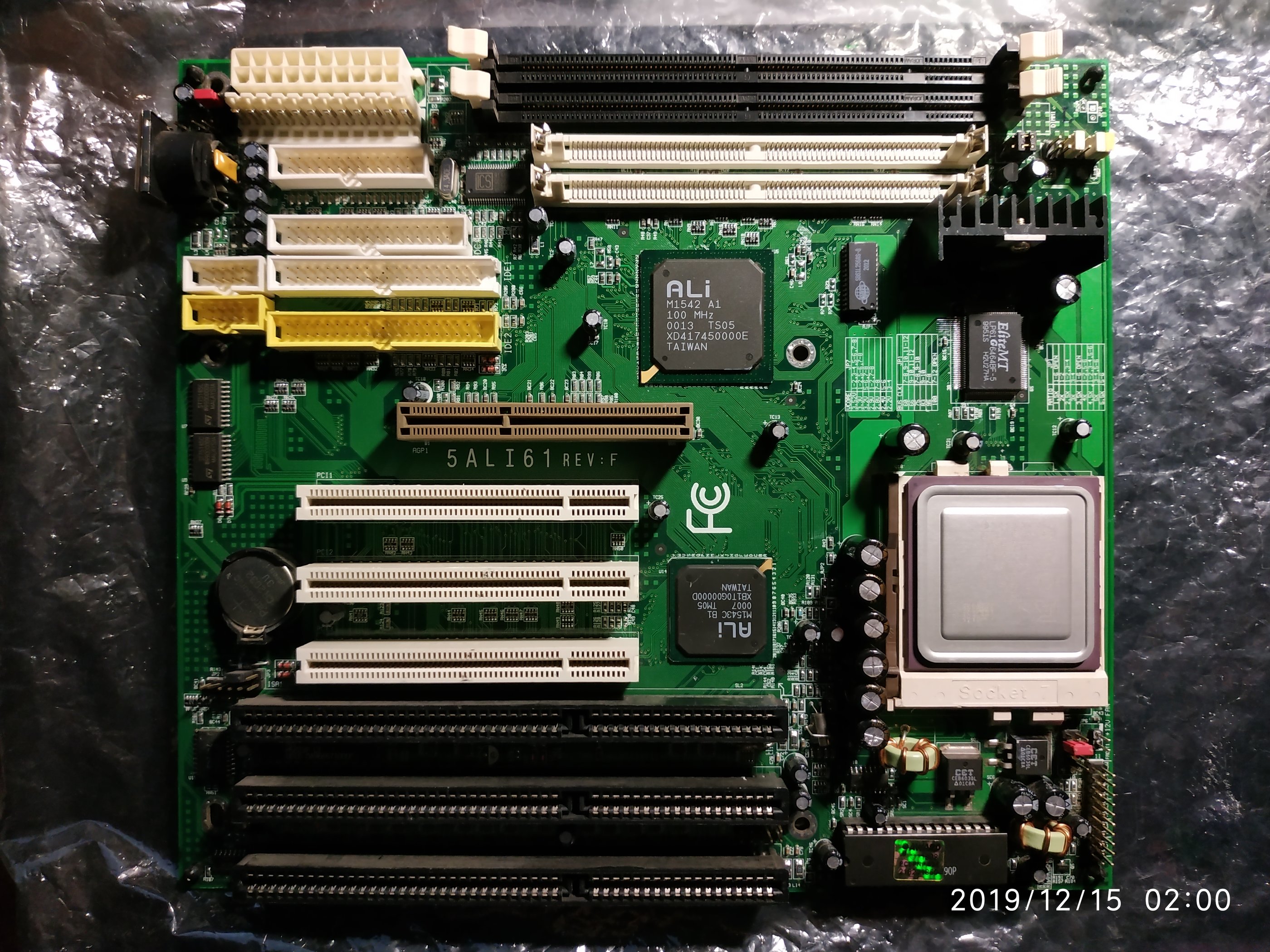

Acorp 5ALI61

Под конец года я себе поставил задачу - найти несколько материнских плат под т.н. Super Socket 7. Особенно под ALi Alladin V чипсет. Начало уже положено.

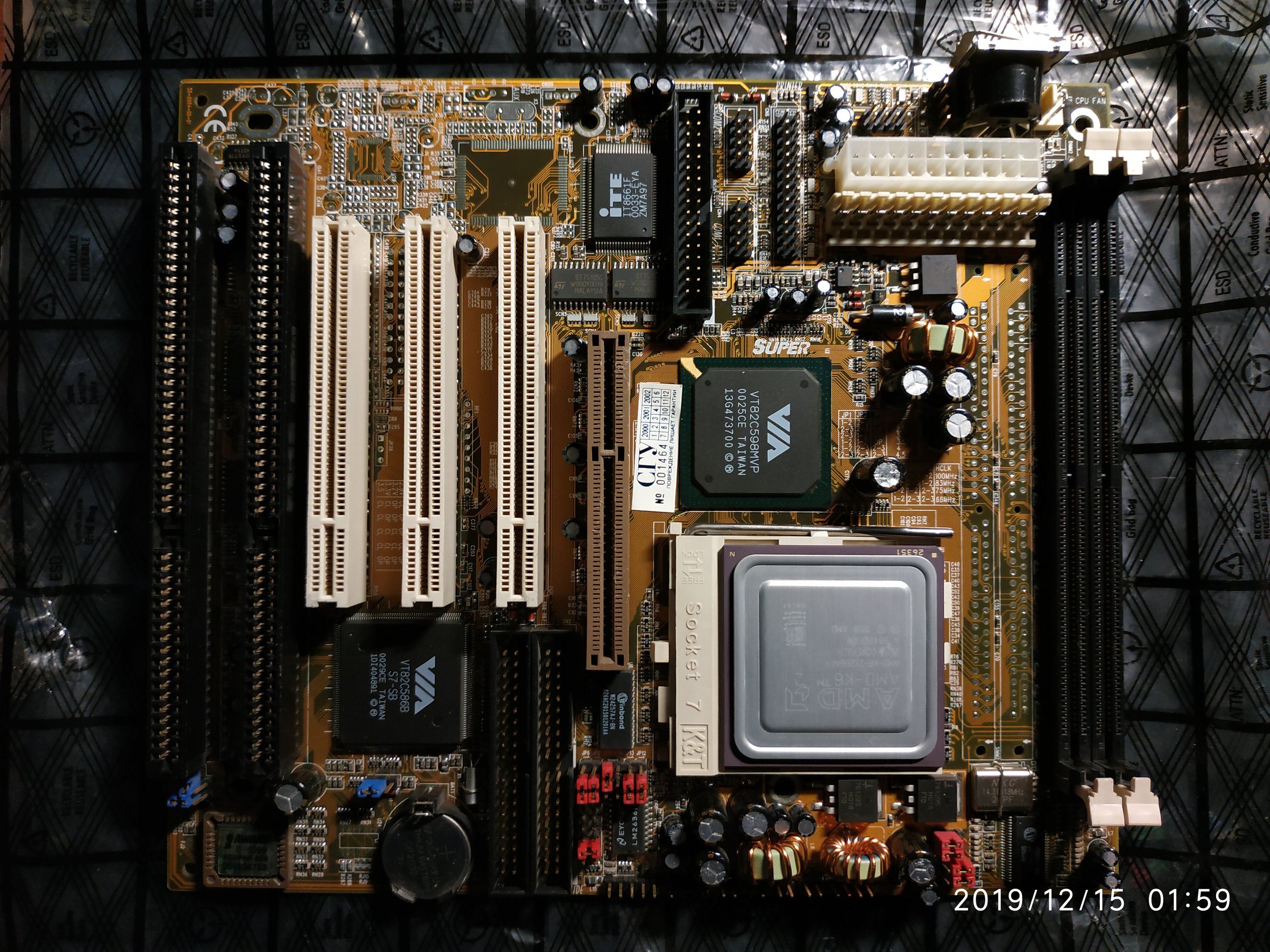

SuperGrace SG-MVP3A5

Он же переименованный PCPartner. Довольно... микроскопическая материнка. Однако всё необходимое на борту есть. К тому же очень удачное расположение процессорного сокета по отношению к PCI-слотам - Voodoo 2 в SLI можно ставить без головной боли.

Далее - Slot 1:
Gigabyte GA-6BXC

Цитируя одного блогера, "Гигабайт - выглядит зачётно, выглядит alright".
Хотя вроде с виду ничего такого выдающегося на материнке нету. Добротный сабж под 440BX.

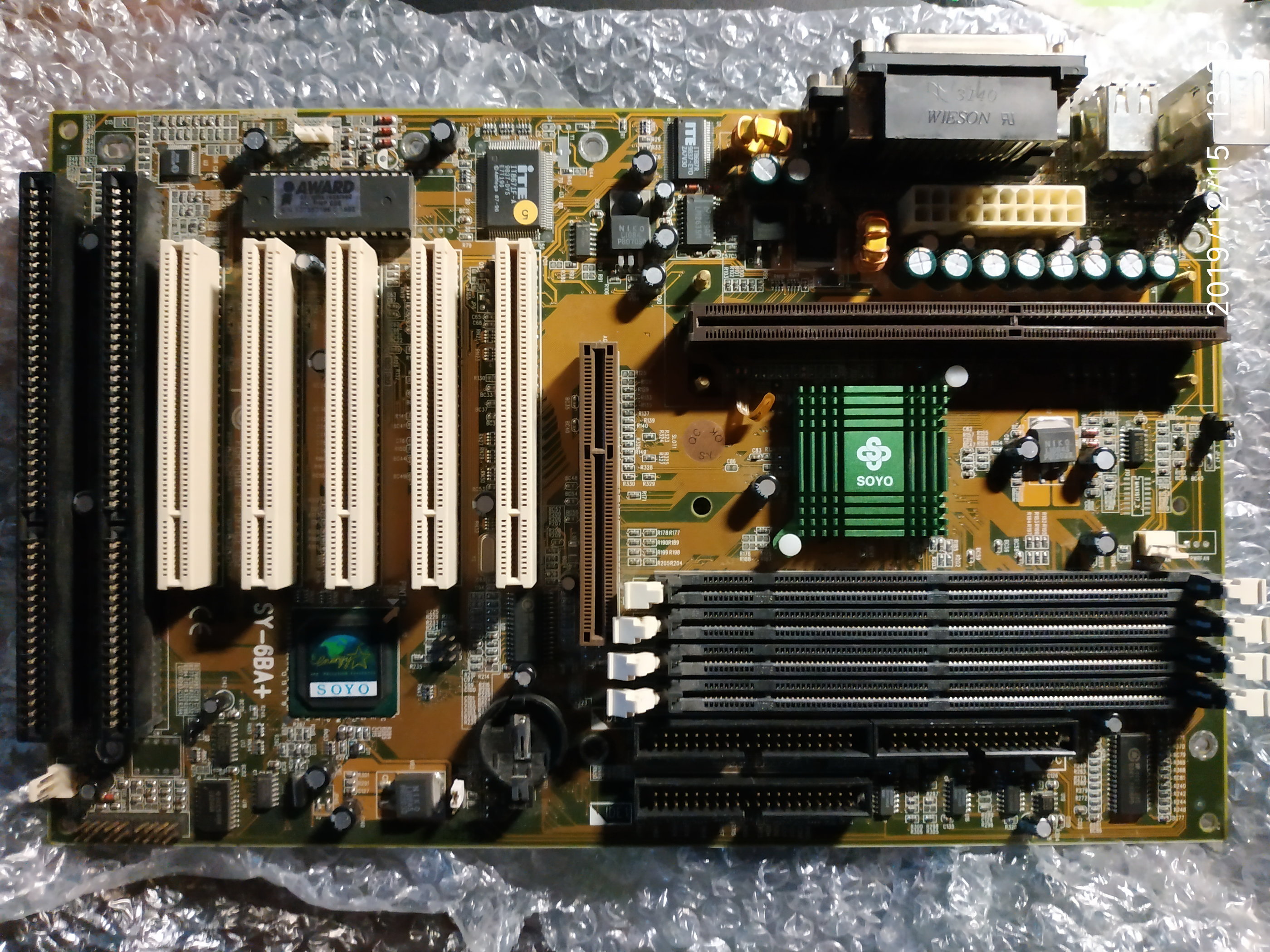

SOYO SY-6BA+

Бренд довольно известный, однако мне материнки от данного бренда мне не попадались ранее.
Забавно что тут есть датчик температуры около процессора. Quite handy.

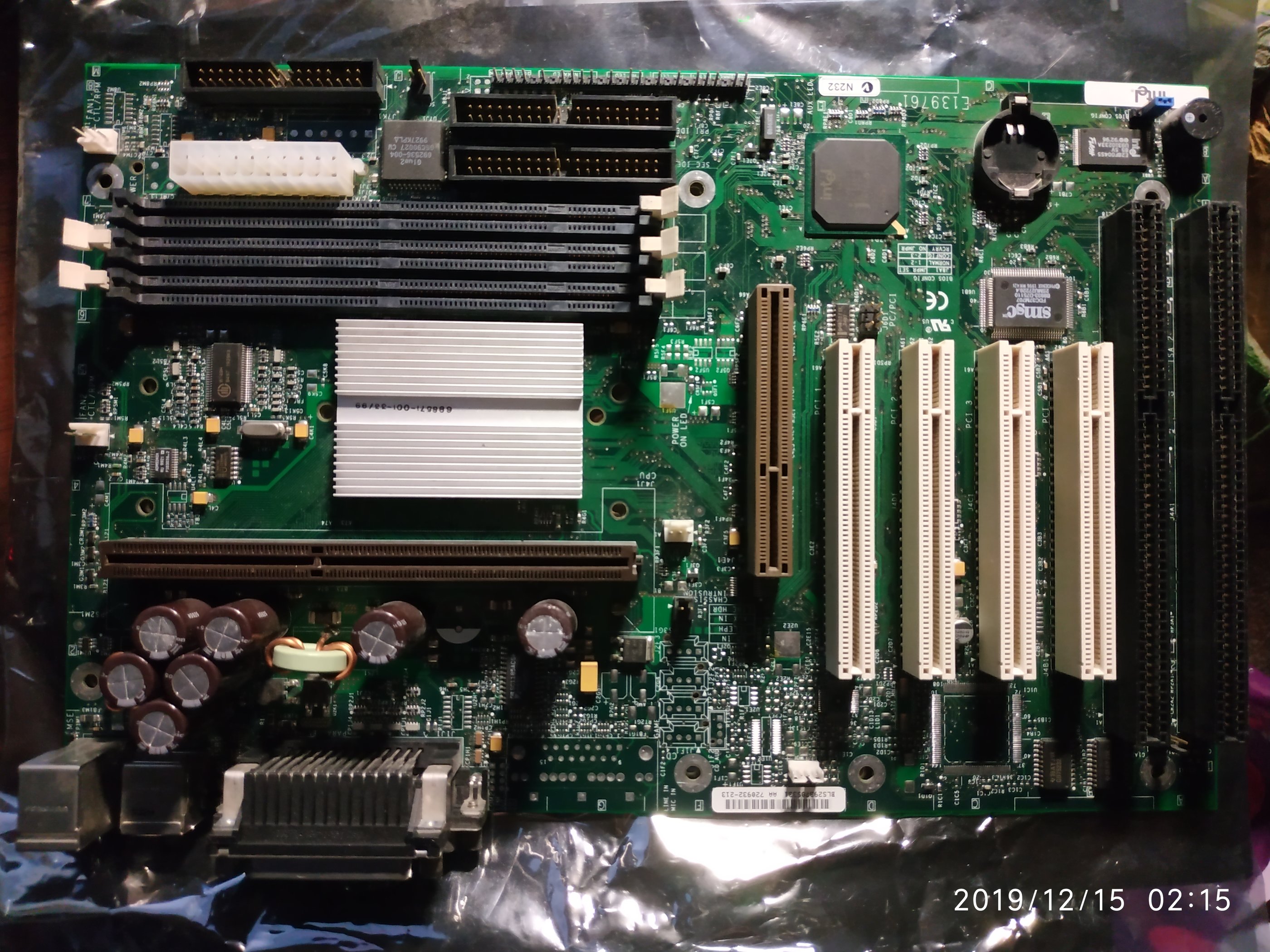

Intel SE440BX-2

Имея материнки от Штеуда под S7 и S370, я наконец-то "залатал" дыру касаемо Slot 1. Осталось только найти под Socket 8, но это уже хардкор будет.

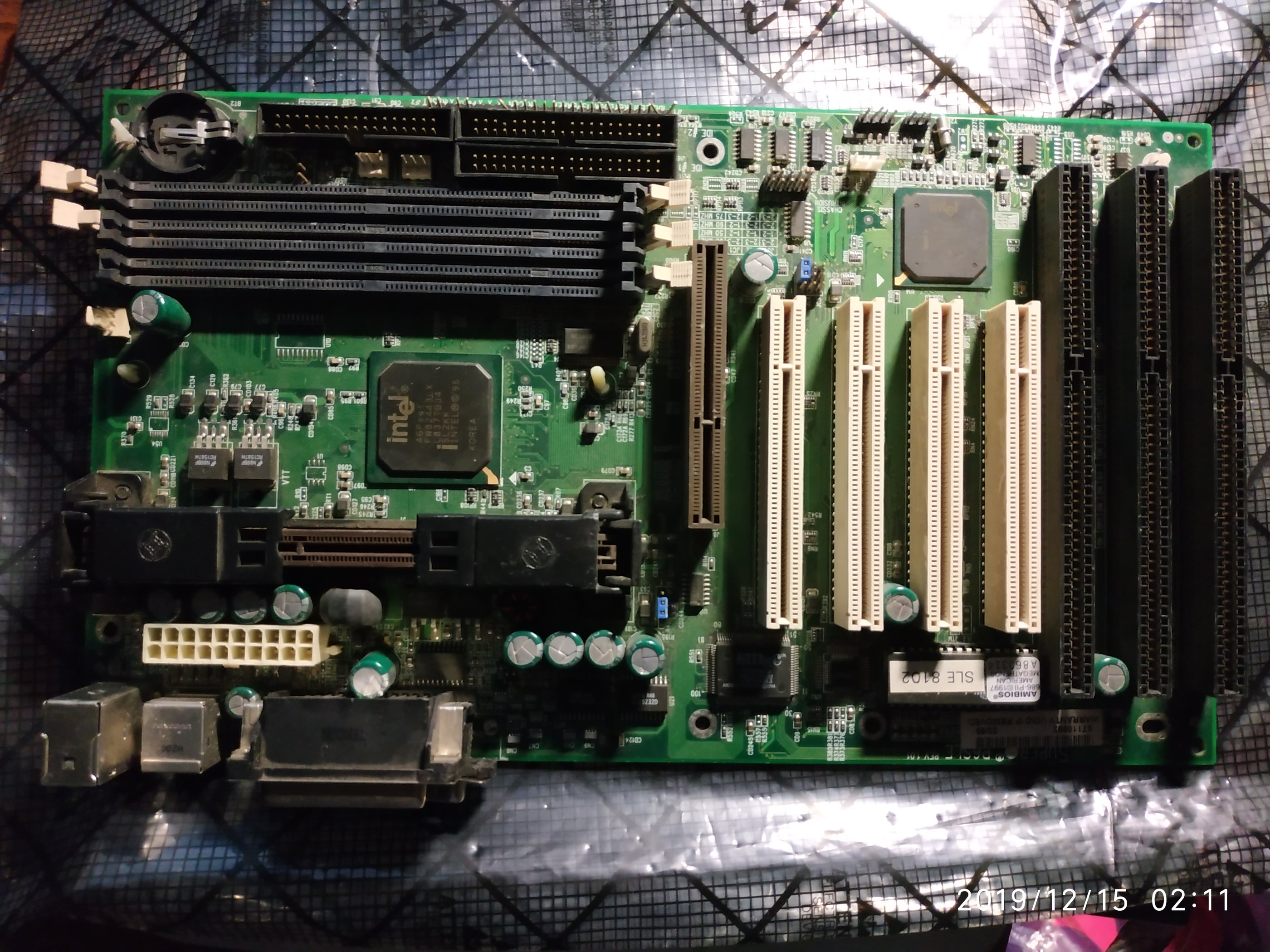

SuperMicro P6SLE

Казалось бы - обычная непримечательная материнка, да еще и под 440LX. Но.
Во-первых - очень нечастого бренда SuperMicro.
А во-вторых - тут не простой AMIBIOS, а знакомый со времен 486ых WinBIOS.

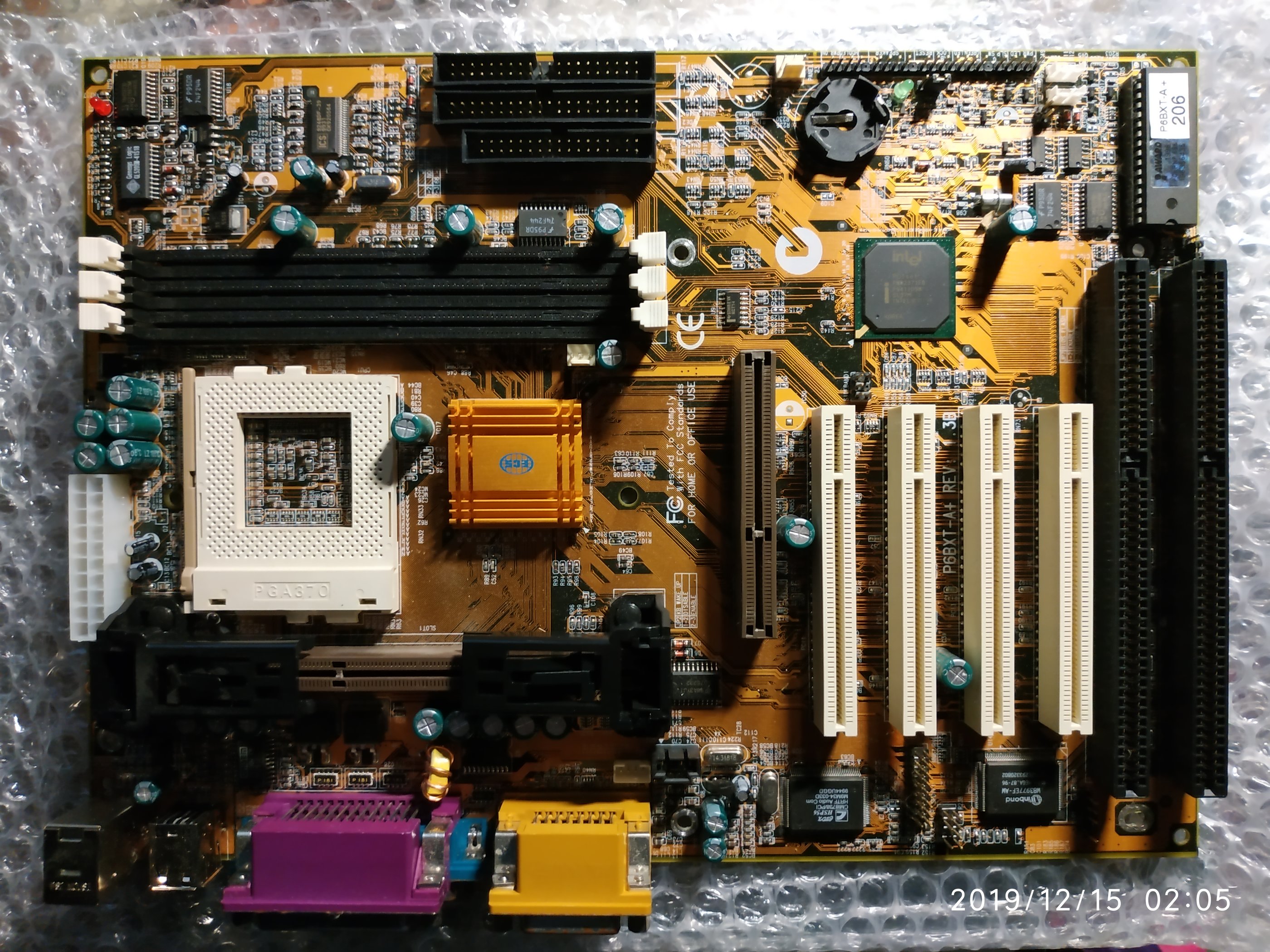

Elitegroup P6BXT-A+

Это как по мне интересный зверь - слоткет встроенный в плату.

Немного Socket 370:

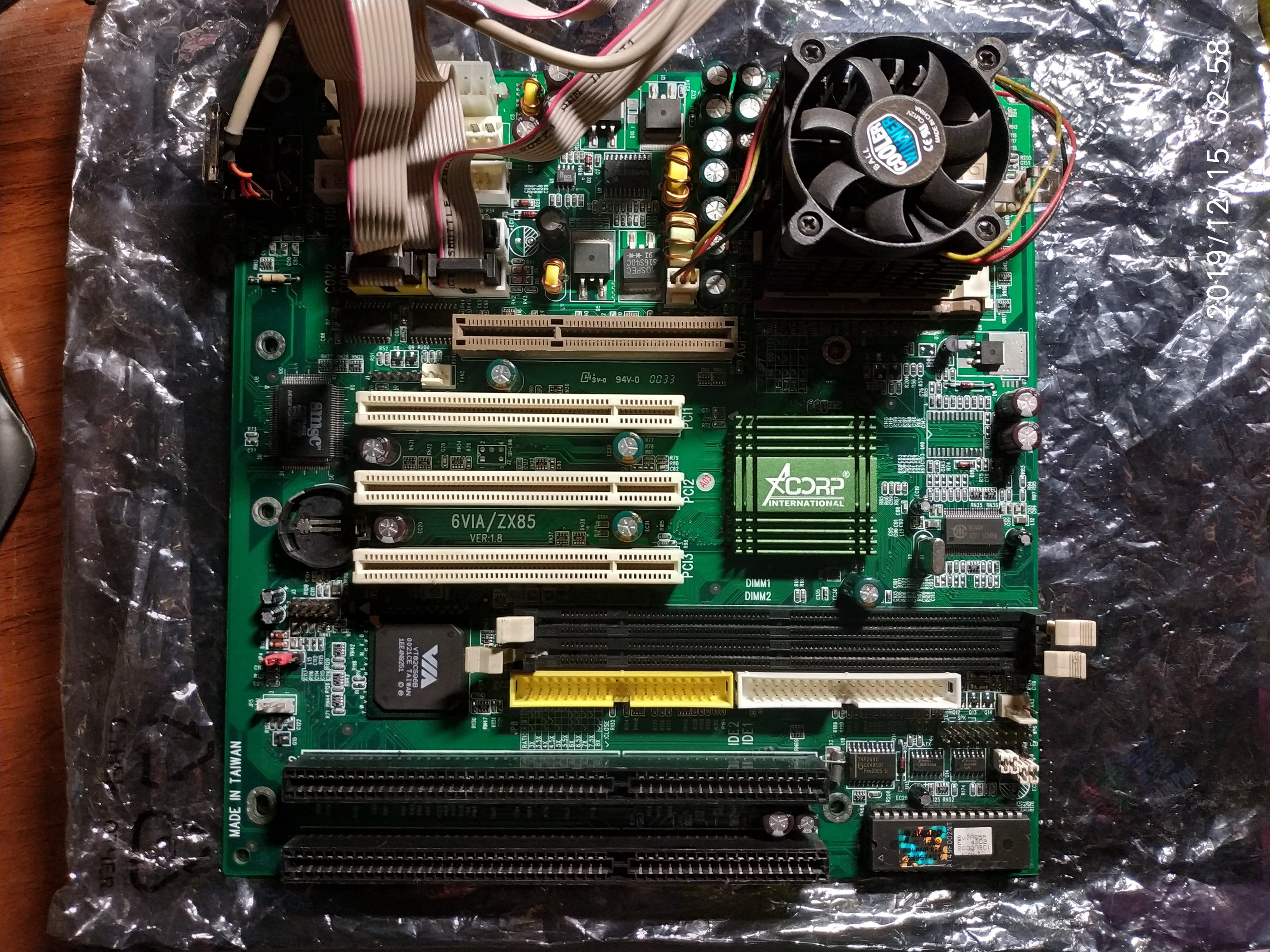

Acorp 6VIA85P

Как по мне неплохая материнка с 370-кой под AT (ибо у меня до этого только была ZIDA c Intel 440ZX). Правда, насколько я знаю, Acorp 6VIA85T будет более культовой...

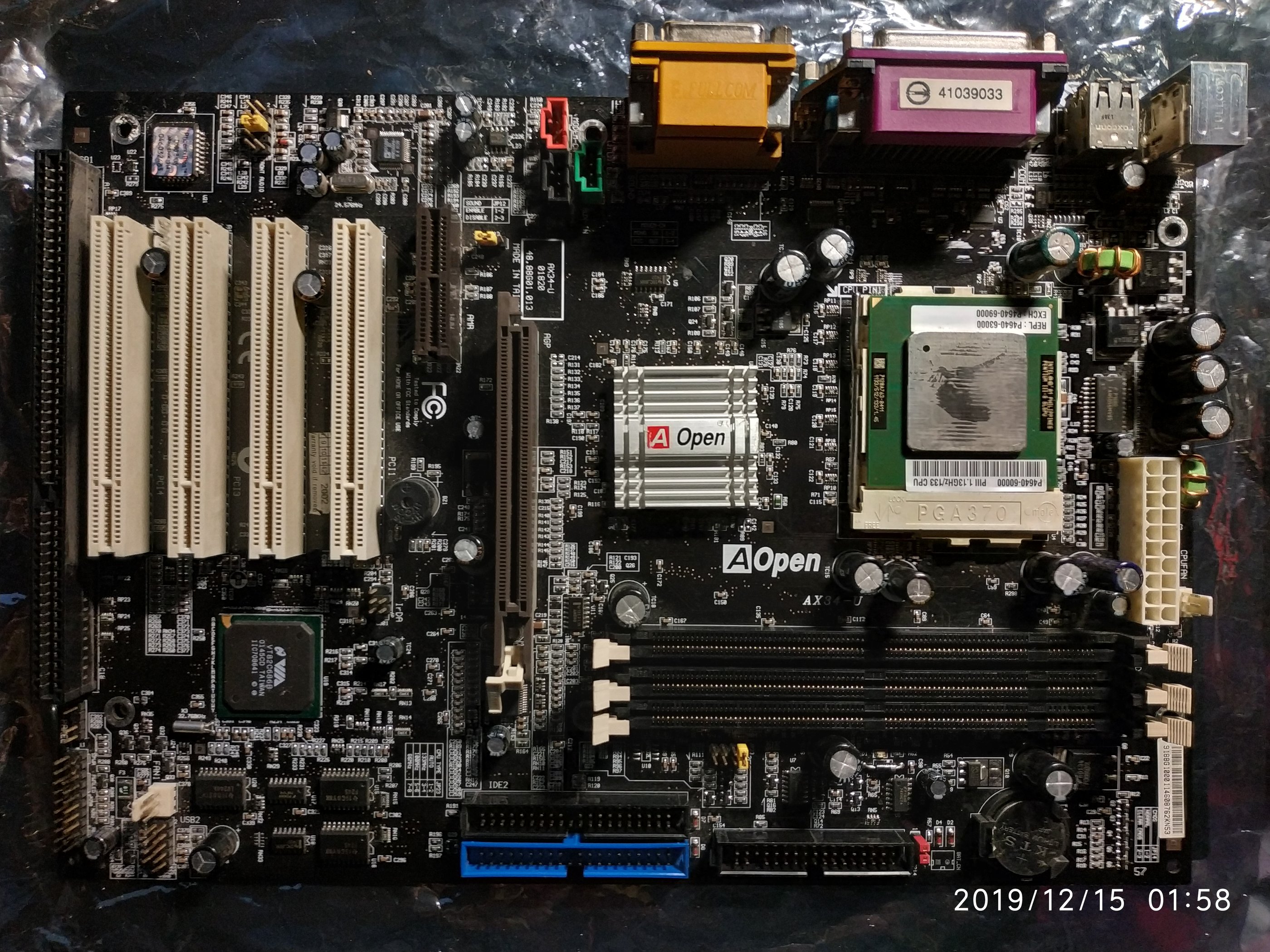

AOpen AX-34U

Эту штуку я сразу вношу в Топ-3 моих материнок в коллекции. Комбинация Туалатин (благо чипсет VIA Apollo Pro 133T)+ISA как по мне нечасто встречается нынче. Ну и да - чёрный дизайн от AOpen просто шик.

Закончу Socket 478:

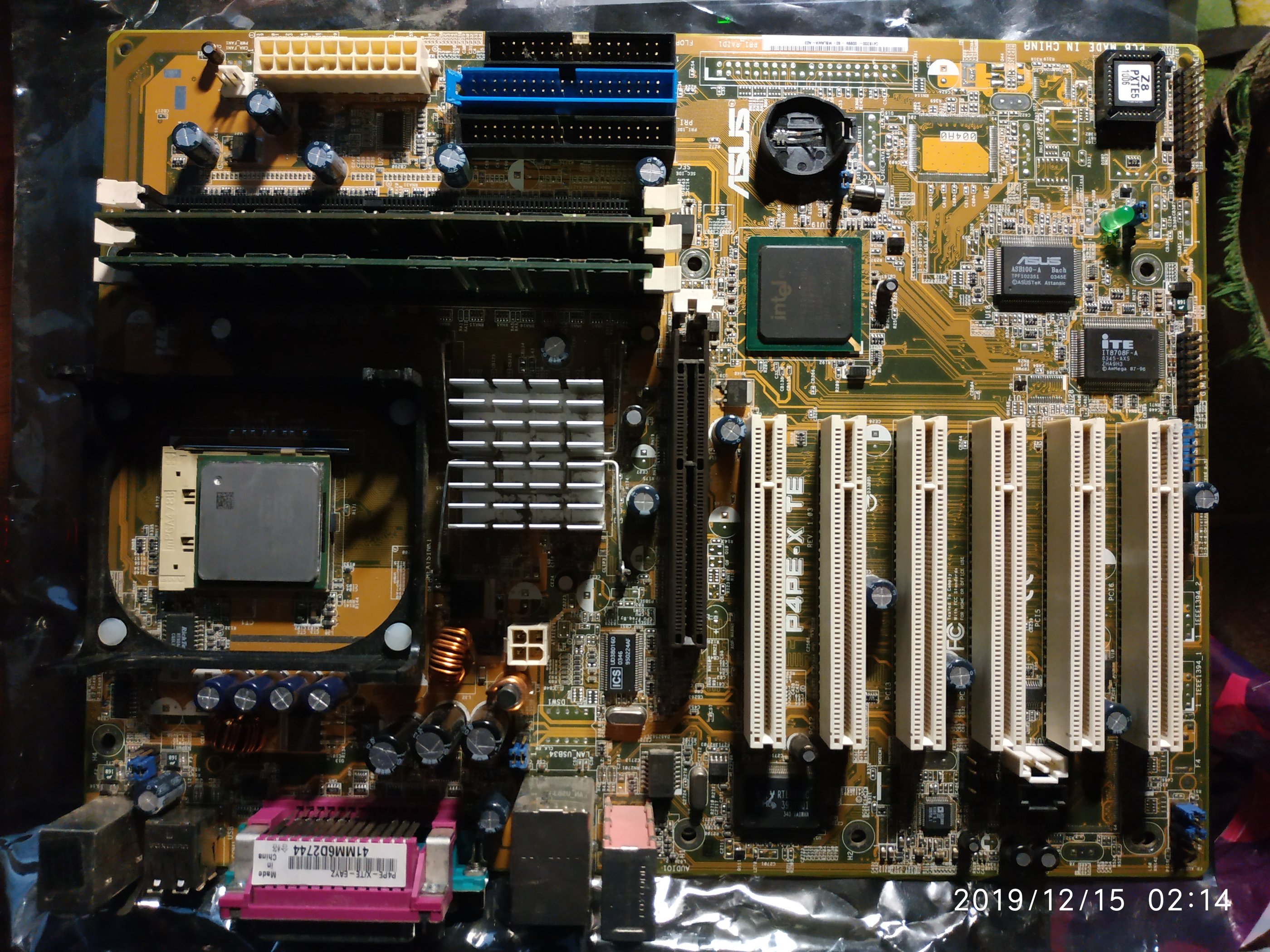

ASUS P4PE-X TE

Вроде бы 478, попса относительно, однако это одна из железок, которая мне дорога как память, ведь это была первая материнка под 478, на которую наш семейный компьютер переехал в 2003 году с 370-го сокета (Chaintech 6OIV2-E100A).

Ну и немножко видеокарт:

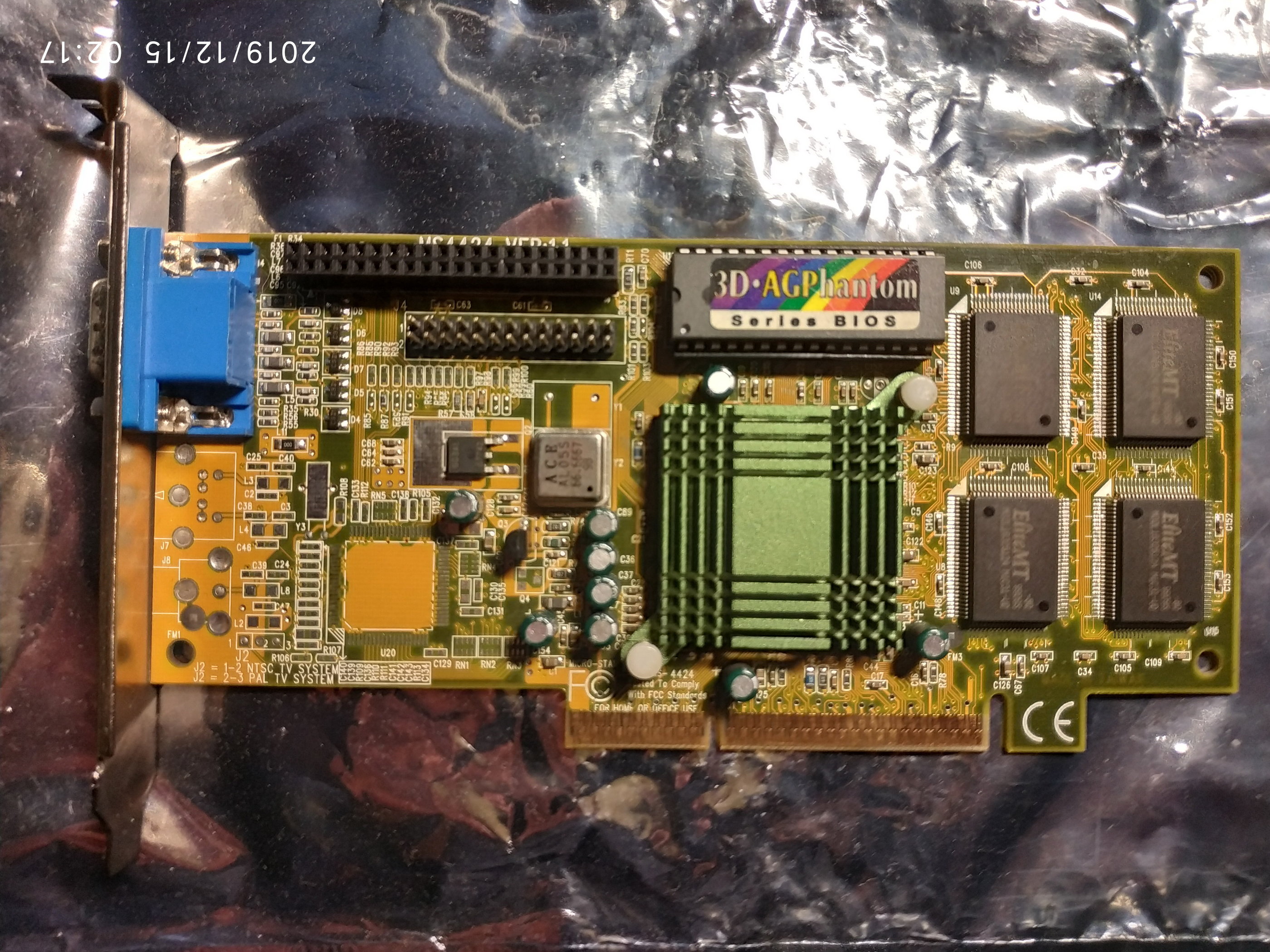

Intel 740 (MSI MS4424)

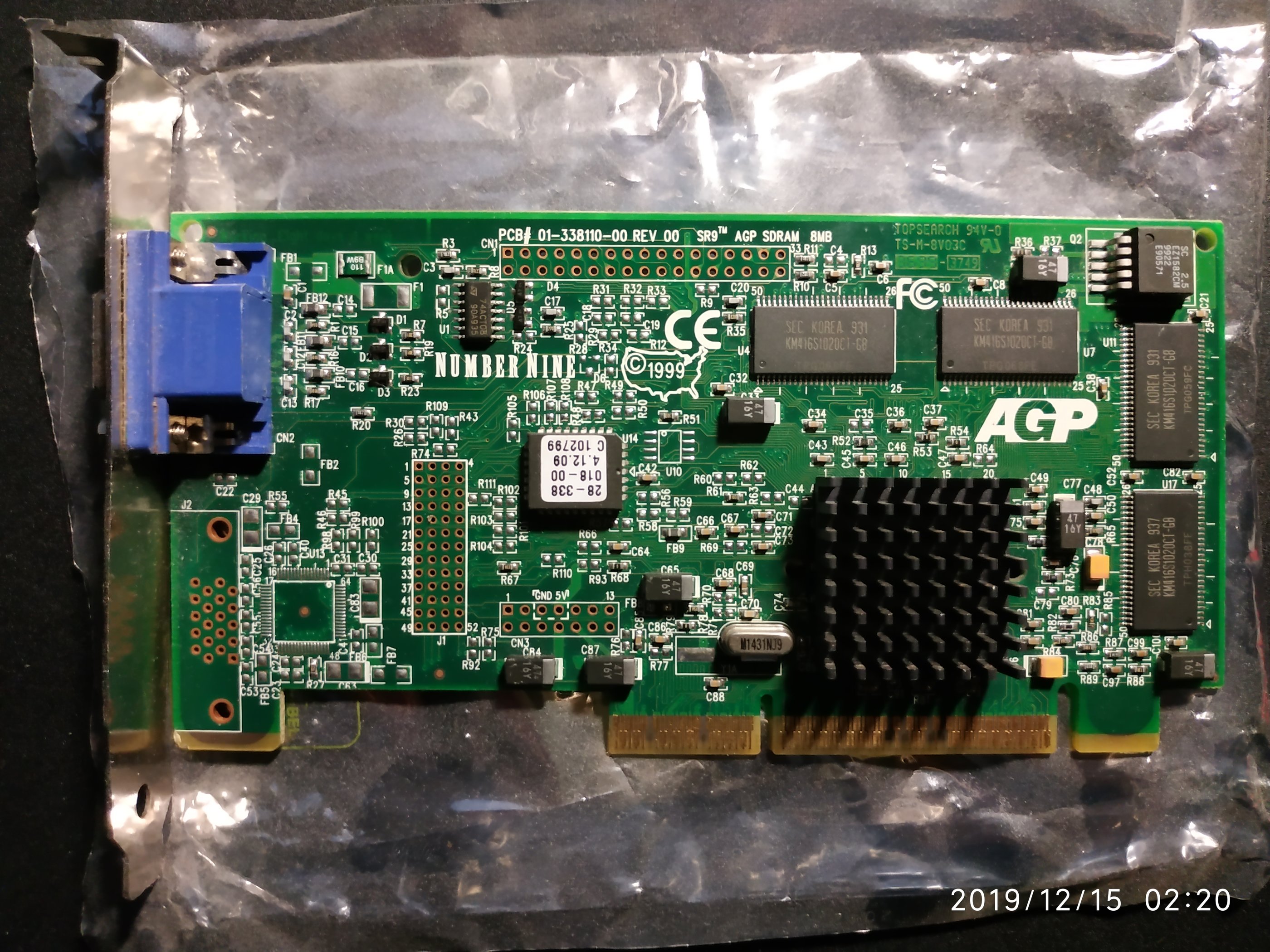

S3 Savage4 LT (Number Nine SR9)

Надо будет посравнивать, чем же сабж отличается от SR9 SDRAM NLX (окромя дизайна само собой).

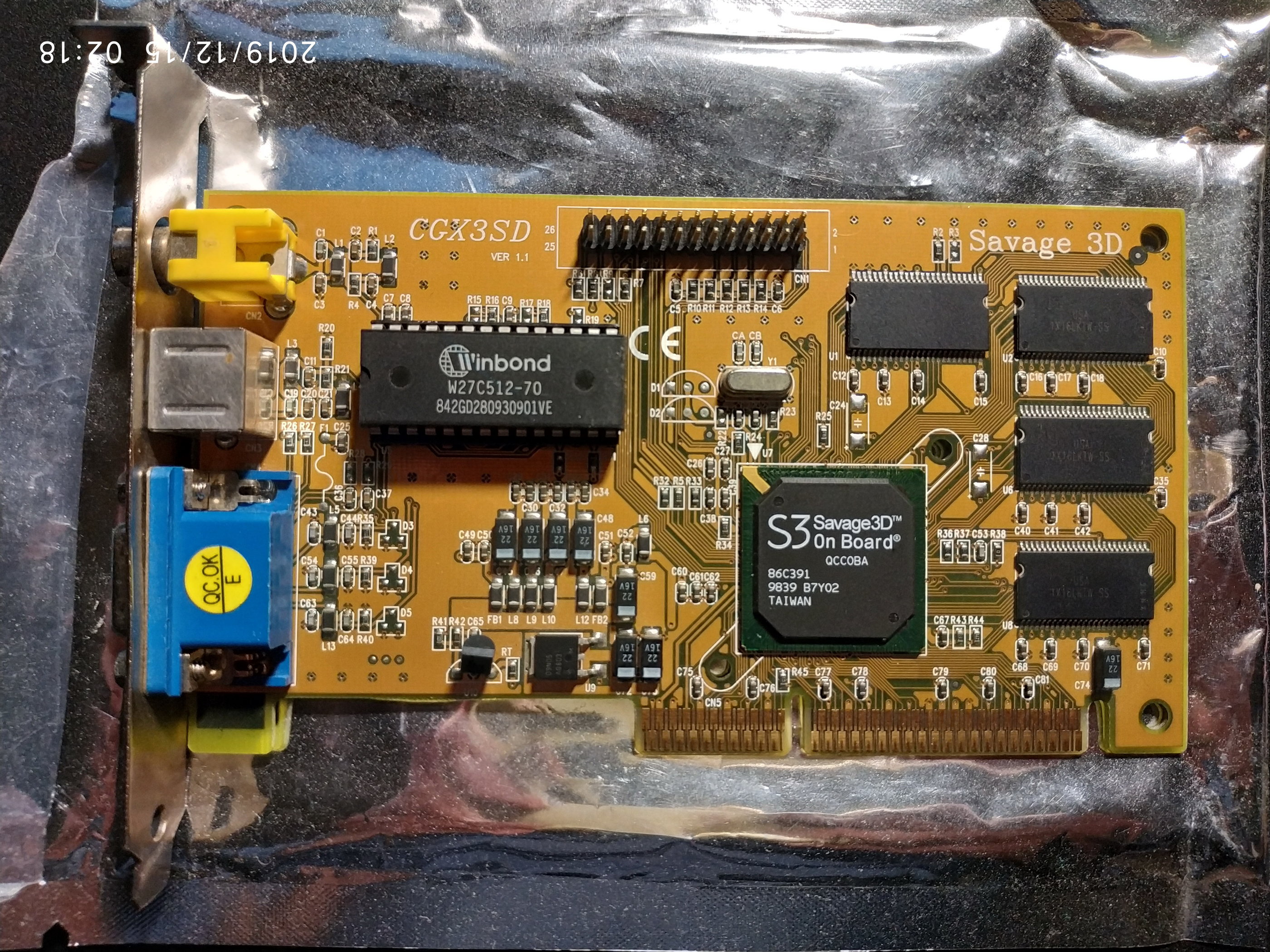

S3 Savage3D (PowerColor CGX3SD)

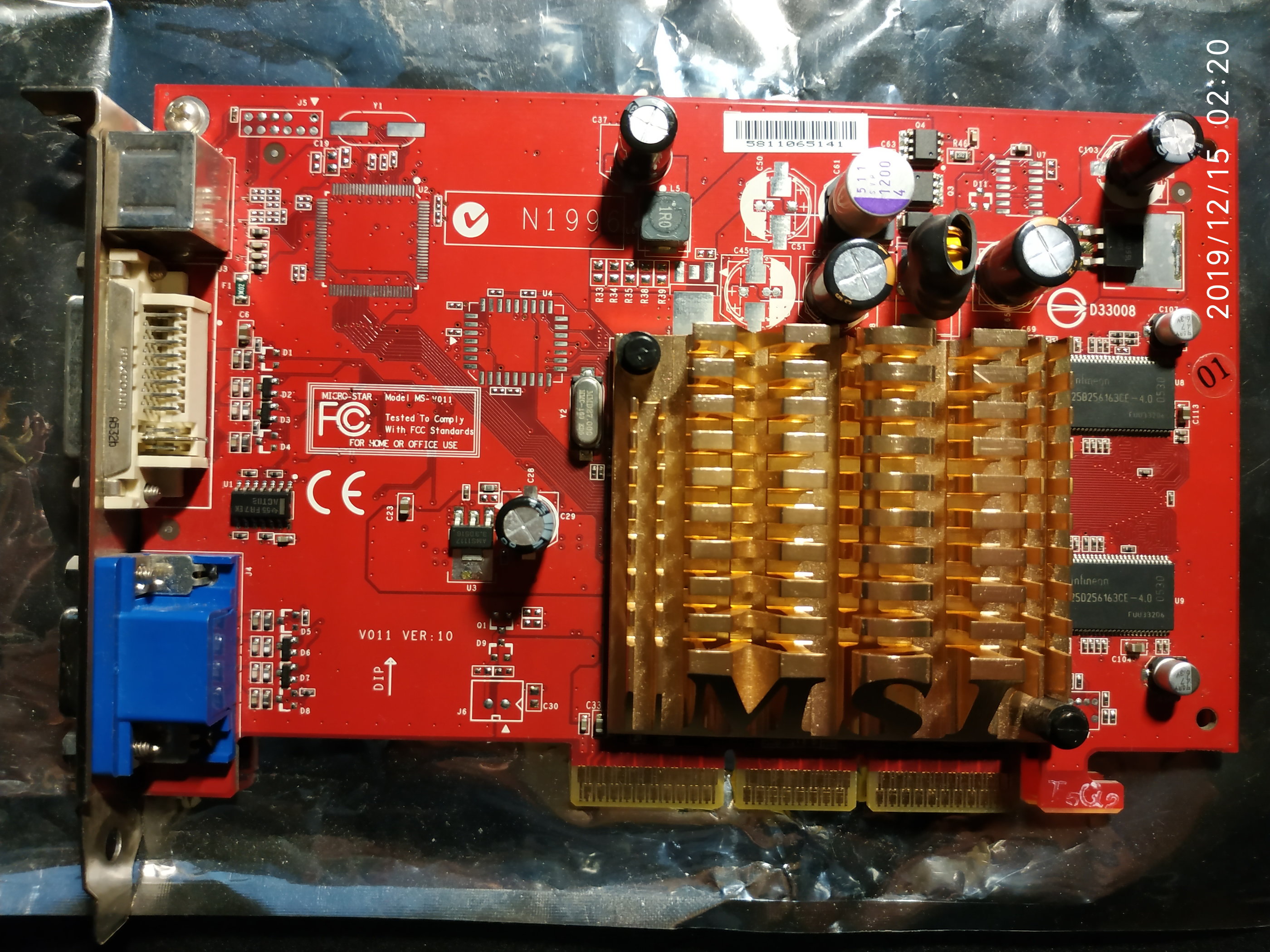

nVidia GeForce 6200 (MSI MS-V011)

Шикарный радиатор тут, без лишних слов.



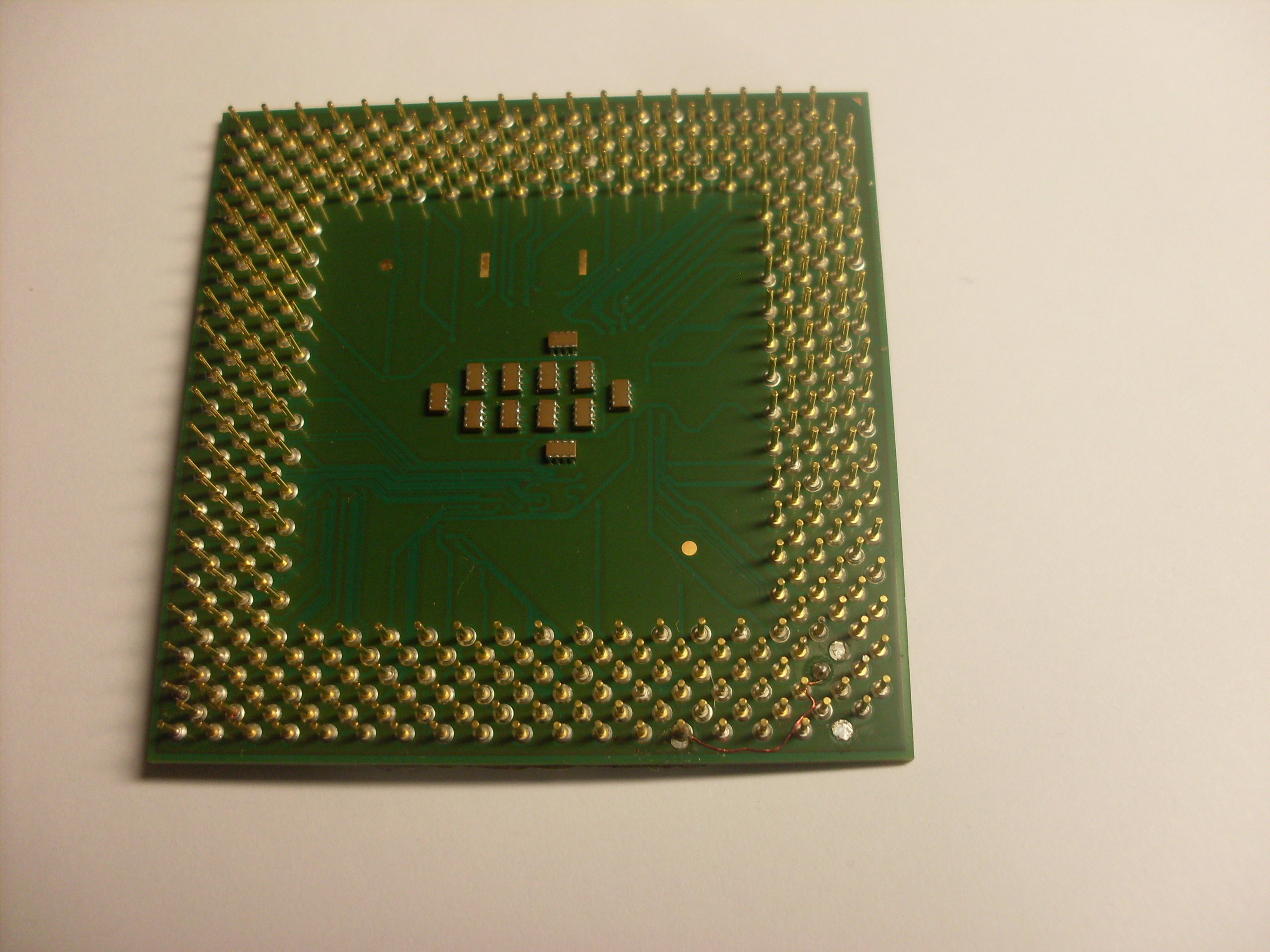

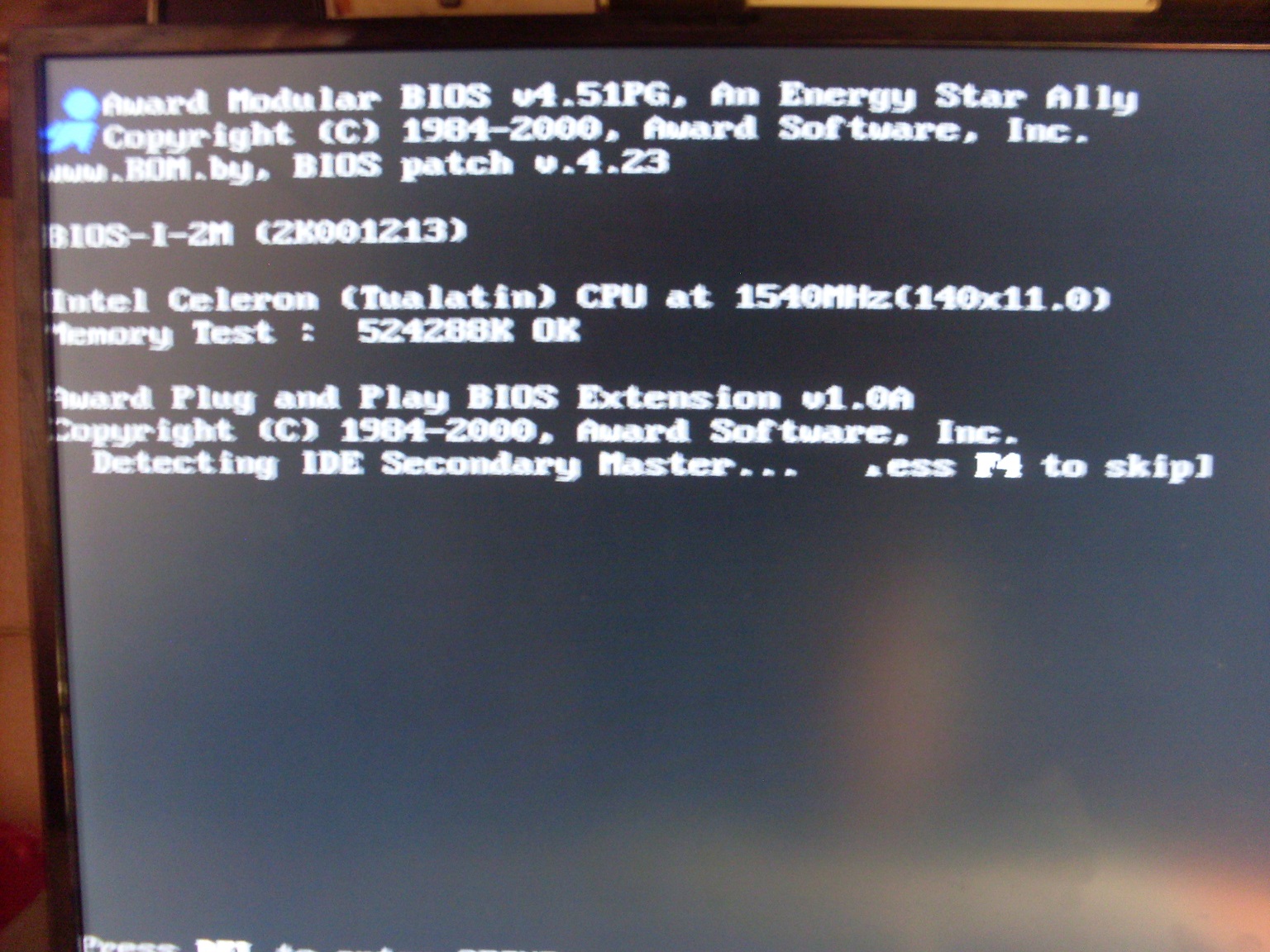

А крокодилы 440BX с туалатинами вам не попадались?!



@Apache, красотища... желаю дальнейших столь же интересных находок!



@Thomas Wolfe, это да, спасибо. Ну до конца года я хочу слегка отдохнуть от "эпичных" пополнений. Тут была идейка Riva TNT2 M64 PCI поискать себе (недавно помнится даже обсуждали эту тему активно здесь). Заодно со своими S3 Savage4 PCI посравнивать, ибо там у обоих видеокарточек будет 64-битная шина... Но вот Ривы куда реже и дороже...



На M64 цены просто невменяемые. И, совершенно непонятно, по какой причине.

По моим экспериментам карты совершенно одинаковы по производительности (в пределах 5% в пользу TNT).

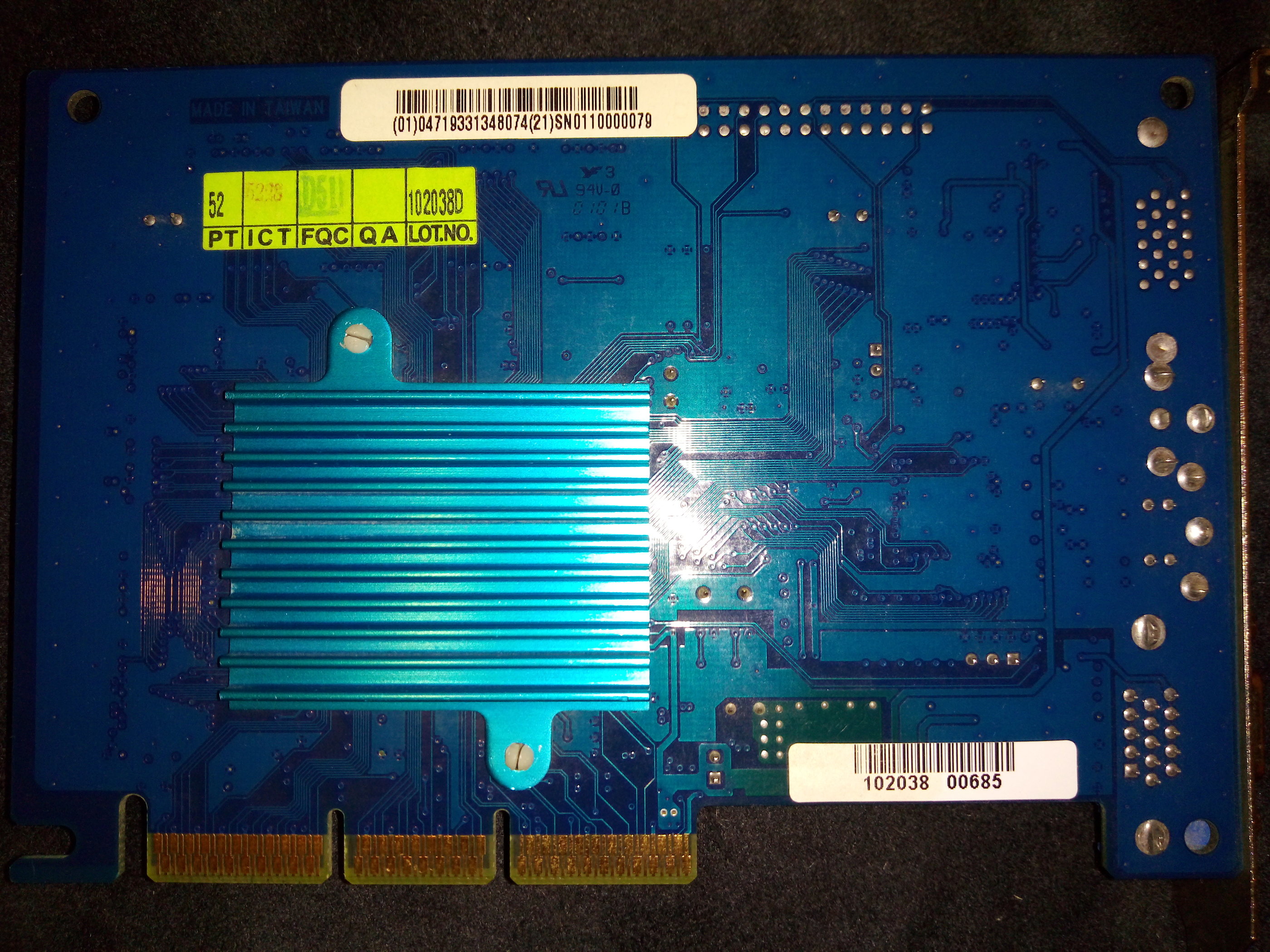

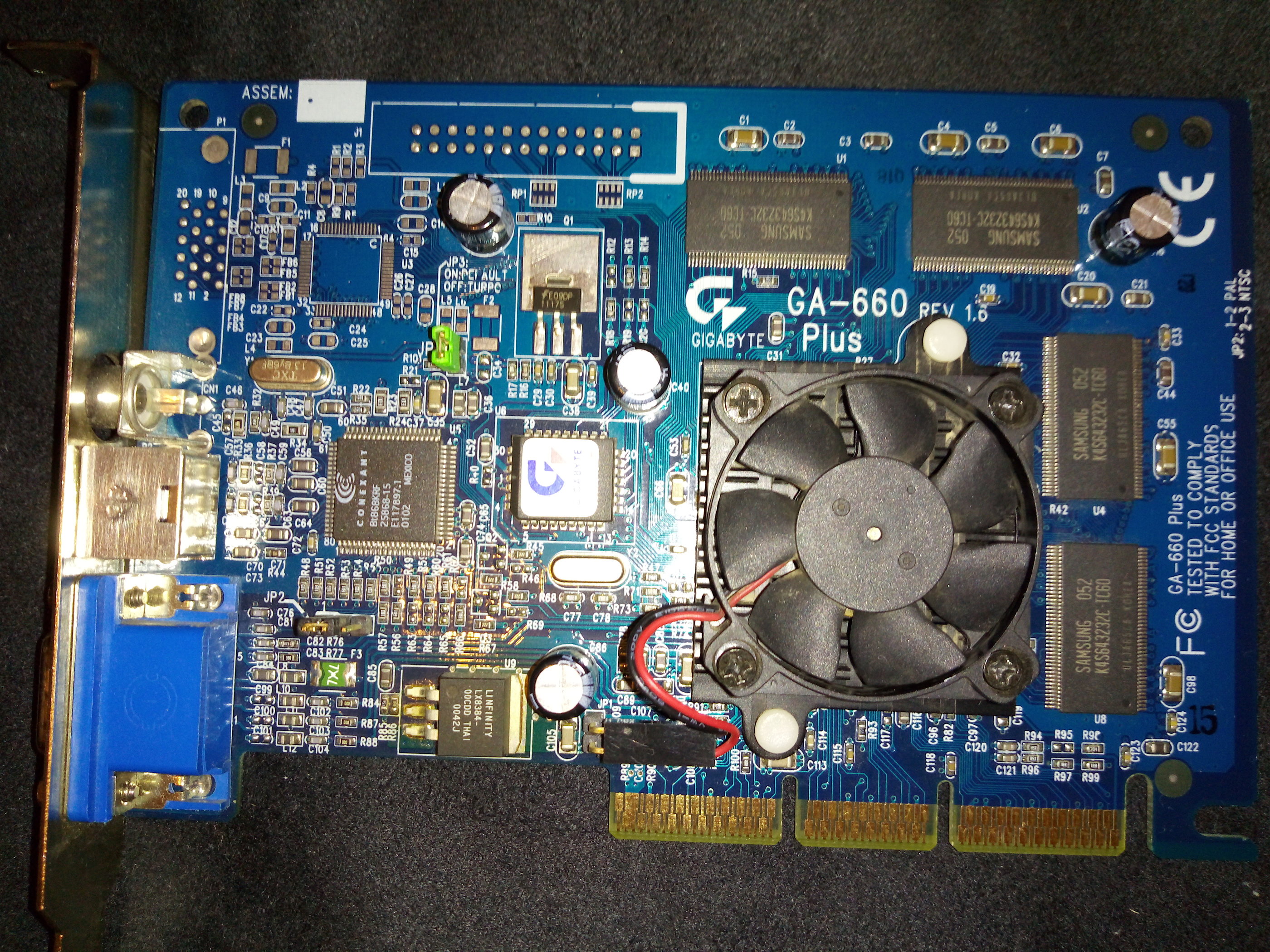

Всем доброго времени суток. А вот и мое приобретение- полноценная тнт2 в исполнении гигабайта. Выставил на авито, правда, ценник задрал немного 1200- пусть у меня побудет подольше.
Вопрос такой- хочу термопасту нанести заново,но не знаю - там радиатор сзади, он на что посажен? не хочу ничего сломать.



Задние радиаторы я не отдирал на 620/622/660. ИМХО, это не нужно. Там не такой уж и большой поток тепла через текстолит, чтобы замена термоинтерфейса имела значимый эффект.



Но боюсь это "одеяло" в которое превратилась термопрокладка только ухудшает теплоотвод. я бы вообще его бы снял (радиатор сзади) и просто вентилятор большого диаметра бы там разместил, а спереди маленький радиатор тоже бы сменил на что-нибудь приличное.



С термоинтерфейсом должно что-то очень жуткое случиться, чтобы он в термизоляцию превратился. Радиатор нагревается? Значит, всё под ним в приемлемом состоянии.
ИМХО, нет смысла отковыривать задний радиатор. Активный ветилятор на обратной стороне карты точно не нужен, нет там столько тепла. Там по сути и сам радиатор не особо нужен, это скорее фишка внешнего оформления линейки TNT 2/M64/Vanta от гигабайта, чем нечто очень важное с технической стороны.

--- добавлено 20 дек 2019, предыдущее сообщение размещено: 20 дек 2019 ---

Там если куда и стоит радиатор приклеить, то на ключ линейного стабилизатора и на текстолит под ключём с обратной стороны. А то уже цвет от постоянного перегрева изменился.

--- добавлено 20 дек 2019 ---

ЗЫ. Вентилятор не гудит? Там шарикоподшипник закрытый, смазывать нельзя. Только менять подшипник.
