Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Offtop

@Thomas Wolfe, похоже, в разных местах необъятной существовали разные подходы к озвучиванию названий некоторых явлений. В Норильске мы вместо "поп" говорили по-длинному "принц Персии". Даже в голову никому не приходило сократить до музыкально-жанрового требуквия "поп".



@2Rain, да нет, это я сейчас так сокращаю. В наших палестинах был просто Prince

--- добавлено 5 мар 2020, предыдущее сообщение размещено: 5 мар 2020 ---

Все выпаяно до нас...



Это распай?

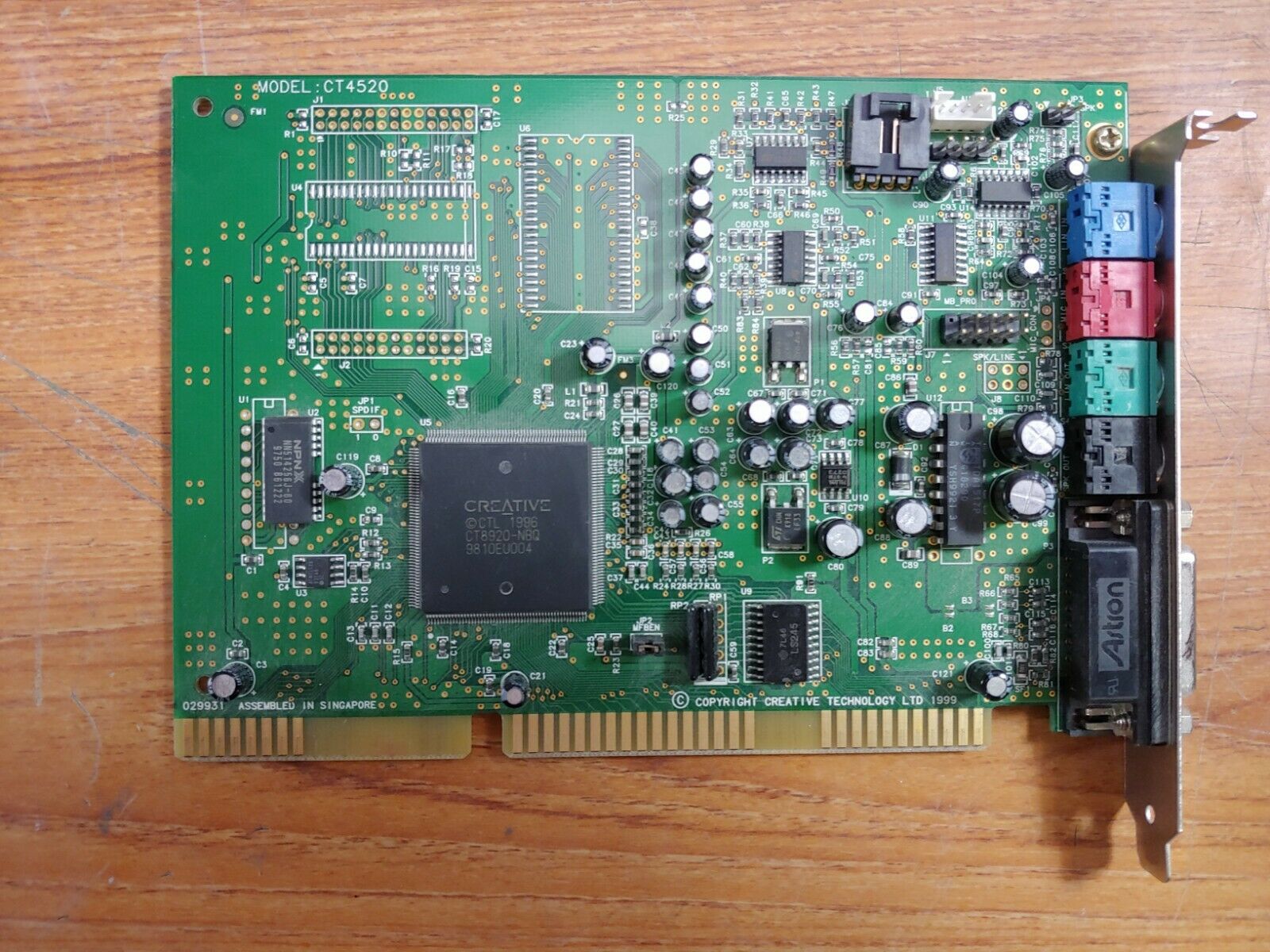

Нету памяти, рома с предустановленными банками, гребёнки и обвязки всего этого. На 4520 это всё должно же быть.

--- добавлено 6 мар 2020, предыдущее сообщение размещено: 6 мар 2020 ---

На CT8920 не стандартная маркировка, без AWE.
Это это за карта?



@Колючий, не думаю, что распай. С чего бы? Продается на ebay. Курьез, в общем.



Это набор "купи-допаяй". ИМС в кулёчке.



AWE64 без банка ромов и набортной памяти? Это ж по сути вибра16 на дорогом чипе получается. Ну и PCB от CT4520, для кривативов такой подход не характерен...



Ну здрасьте. Набортная память на месте - 512кб распаяно. Нет рома и контролера для внешней памяти. Обыкновенная поздняя OEM карточка из какого-нибудь DELL или Compaq. Поддержка MIDI в DOS выпилена для удешевления.



Слева процессора NN514256J, это CMOS 256K x 4bit Dynamic RAM. 128кб, не 512кб. Не в курсе, как именно она используется.

--- добавлено 6 мар 2020, предыдущее сообщение размещено: 6 мар 2020 ---

Справа гребёнки - ПЗУ с банками. Между гребёнками как раз 512кб в виде классической 256k x 16bit.
По дорожкам же можно было догадаться, что оно запараллелено с гребёнкой и не является никаким контроллером.



Tseng Labs. По всей видимости, новый. Довольно массовая распродажа по вменяемой цене.



Где?



@Teron Lifeslayer, ebay



Не хочет делиться.
Щас даст линк, и мы на аукционе ему цену задерём.



@Колючий, Offtop

Vintage Jazz MULTIMEDIA G-FORCE Pci видеокарта оптом-проверен хороший | eBay

Штаты, мягко говоря не всем удобно.



Вообще никакого смысла по такой "вменяемой" цене. Регулярно проскакивают по 1-2 тысячи Tseng на местных барахолках.



@Teron Lifeslayer, Offtop

для кого-то есть, учитывая, что, как предположил, карты новые, плюс есть make offer. По последнему пункту могу сказать, что продавец совсем не жлоб.



А чем замечательны эти видюшки? Во время их актуальности они как-то никак не выделялись.



Самое быстрое 2D, необычная оперативка. Дальнейшие их наработки легли в основу ATI Rage 128.



Скоростей в 2D как-то хватало и от конкурентов. Это я точно помню.



Отдали сегодня интересную плату, впервые такую держу в руках, под 423 сокет.
Интел, как водится, название платы хрен с ходу определишь, ничего, кроме пары наклеек с невразумительными номерами не наблюдаю.
Очень похожа на D850GB, но на моей
1. нет CNR
2. есть звук
3. Слот AGP pro
C платой проц SL5VM 1.8/256/400
Памяти нет, кулер есть, но без креплений, никогда с такими дела не имел. На матери 4 дырки голые, на кулере (с тяжелой медной подошвой) никаких креплений тоже нет.
Погуглил по фото, больше всего на эту похожа https://bazar.ua/files/images/items/304/304593z936612f3.jpg

--- добавлено 18 мар 2020, предыдущее сообщение размещено: 18 мар 2020 ---

Вот она, собственно https://i.ebayimg.com/images/g/16kAAOSwpaZbg2LL/s-l1600.jpg
Какую она память поддерживает? RDRAM ECC понимает?

фото получше качеством
http://www.thg.ru/mainboard/intel_motherboard_tour/images/garibaldi_top-down.jpg
Собственно, мануал на нее где найти (от обычной D850GB лишь частично подходит)
и как кулер присобачить, если родных креплений нет?



А чем она необычна? Это самая обычная D850GB.
ECC вряд ли поймёт. Зато на ней 98-я винда работает с 1ГБ памяти! Без шаманств. Можно 4х256, можно 2х512+2терминатора.
Примечательна шиной PCPCI. Ямаха работает на ура. Шнурок подойдёт :.: от SPDIF брекетов ASUS, например.

Если её поменять на плату D850MV, все перечисленные достоинства останутся, и присоединится пара новых - Northwood FSB533, RIMM1066 - т.е. можно использовать память 32нс! Из недостатков - разъём PCPCI придётся впаять самому. Но по большому счёту это не недостаток, один раз впаял и забыл.
