Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я мануал скачал по D850GB, там AGP обычный, не Pro
Я так понимаю, этих Garibaldi (D850G было несколько штук с разными индексами, которые отличались распайкой некоторых узлов. В частности, был вариант без звука, в котором предусматривалась установка звуковой в CNR слот. У меня плата именно такая, как на верхнем фото, на нижнем уже чуть отличается, CNR cлот, биос в кроватке, CD In на плате, спикер...

В смысле, будет работать как обычная, или не будет вовсе? RDRAM 800 ECC не такая уже редкость, видел в продаже модули на 512, даже на 1024.

Вроде рассмотрел плату, но похожего порта не нашел. Или он по виду от стандартного отличается?
UPD
Нашел, он у меня не распаян, находится между двумя верхними PCI и южным мостом.

А на этой плате через переходник нортвуд заработает, интересно?



Точный ответ даст только опыт, надо пробовать. Я думаю, ЕСС не заработает вовсе. И модули 1024 не заведутся либо заведутся как 512. Если переходник на 478 имеется в наличии, то погуглить на предмет пропатчивания бивиса. Или попробовать бивис от D850MV (в случае несовместимости с клокером могут возникнуть проблемы).

--- добавлено 19 мар 2020, предыдущее сообщение размещено: 19 мар 2020 ---

Если же переходника такого нет, то проще купить плату D850MV и сразу получить бонусы Northwood, FSB533, PC1066. Ну чем плохо? Я изначально охотился именно за MV, отклонив кандидатуру GB сразу.



В оригинальной Гарибальди должна работать как ECC, так non-ECC память (в мануале написано)
Проблема в том, что у меня какой-то OEM типа HP, там запросто может быть свой биос со всеми вытекающими.
Там даже коннектора front panel человеческого нет (не распаян), 8 пин в одну линию вместо него.
В принципе, место под него есть и контакты подписаны, можно впаять, наверное.
Пробовал включать без памяти, при подаче питания, заводится, проц греется, пост-карта останавливается на A9
Придумать бы еще, как кулер прикрутить без брекетов.



Там, помнится, 2 пластиковых фиговины прикручивались к материнке. Сейчас попробую в интернете поискать примерный вид...
https://media2.24aul.ru/imgs/55b5d5add17dce13d4b58843/ как пример...
Но, честно говоря, ни разу их или кулер под них не встречал. Socket423 прошёл мимо меня.

З.Ы. А кулер от Socket370 за имеющиеся на сокете 2 уха - не цепляется?



Там соккет по идее значительно шире.



Это понятно, там два брекета, типа как на AM3+/AM4 платах, и к ним двумя скобками цепляется радиатор. В подошве радиатора по сторонам проточки под эти скобки, там подошва из меди толщиной, наверное, миллиметров семь.

Тоже была такая мысль, но там уши шире, чем на 370/462, я даже разобрал один тяжелый медный кулер на сокет А и приложил скобку к сокету, прикидывая, можно ли расточить проушины, но она туда не подходит по расстоянию и высоте.

Я нашел радиатор от 771 SUPERMICRO SNK-P0025P, он по отверстиям совпадает с S423, придет, буду колхозить.
Заказал также 4 модуля 512М рдрам 800



800-я память имеет время доступа 40/45нс. Лучше было бы 1066-ю брать, там 32нс.
Имею вопросы:
1) Зачем нужен изврат с ECC? Это же будет медленнее.
2) Для чего нужны 2ГБ? Для XP эта плата слаба, а 98-я отлично работает на ней с 1ГБ, но не больше.
3) Почему бы не купить MV плату? Они не дефицит и стоят не дорого. Можно за ~500 руб. найти.
Выбор в пользу GB нерационален.

--- добавлено 19 мар 2020, предыдущее сообщение размещено: 19 мар 2020 ---

Да, и ещё вот что: если ставить 4х512, придётся организовать им активное охлаждение. Рационально было бы поставить ближе к процессору два терминатора, дальше от процессора две печки 2х512. Или уж 4х256. 2ГБ этой плате ни к чему, она под XP в лужу сядет.



1. Другой и не было особо, это ж восточный базар был, а не ГУМ (с). За ECC я не парюсь и за максимальной скоростью не гонюсь. Тем более, ECC отключается в биосе.
2. Дешевле всего было у этого продавца, пять долларей за пару. Можно было бы одну взять, но потом еще терминаторы надо где-то искать надо было, это не те деньги. 98 можно память обрубить, ХР будет веселее.
3. У нас я на барахолках платы под рамбус почти не встречал, раз видел какой-то пыльный интел 478, причем продавец написал, что плата глючная. Тем более, что плату так отдали с почти топовым процем под этот сокет.
Была, кстати, в комплекте с платой карточка 9200LE, но, я так понимаю, ничего в ней примечательного нет, за исключением DVI разве что. Какая-нибудь 440MX интереснее будет.

Я думаю, что надо будет таки еще впаять колодки SB-Link и FrontPanel нормальный.



За FrontPanel не отвечу, а SB-Link работать должно! По части DMA. По части IRQ не должно, будет использоваться IRQ слота PCI.
9200LE vs 440MX - примерно один хрен.



Я много раз говорил, что прицельно собирательством никогда не занимался и коллекционером себя не считаю, всё поступающее железо исключительно для тестов и отбора в рабочие машины. И так сложилось, что мне капитально подфортило с глайдом, накопившиеся карты можно назвать настоящей коллекцией, хоть и небольшой.

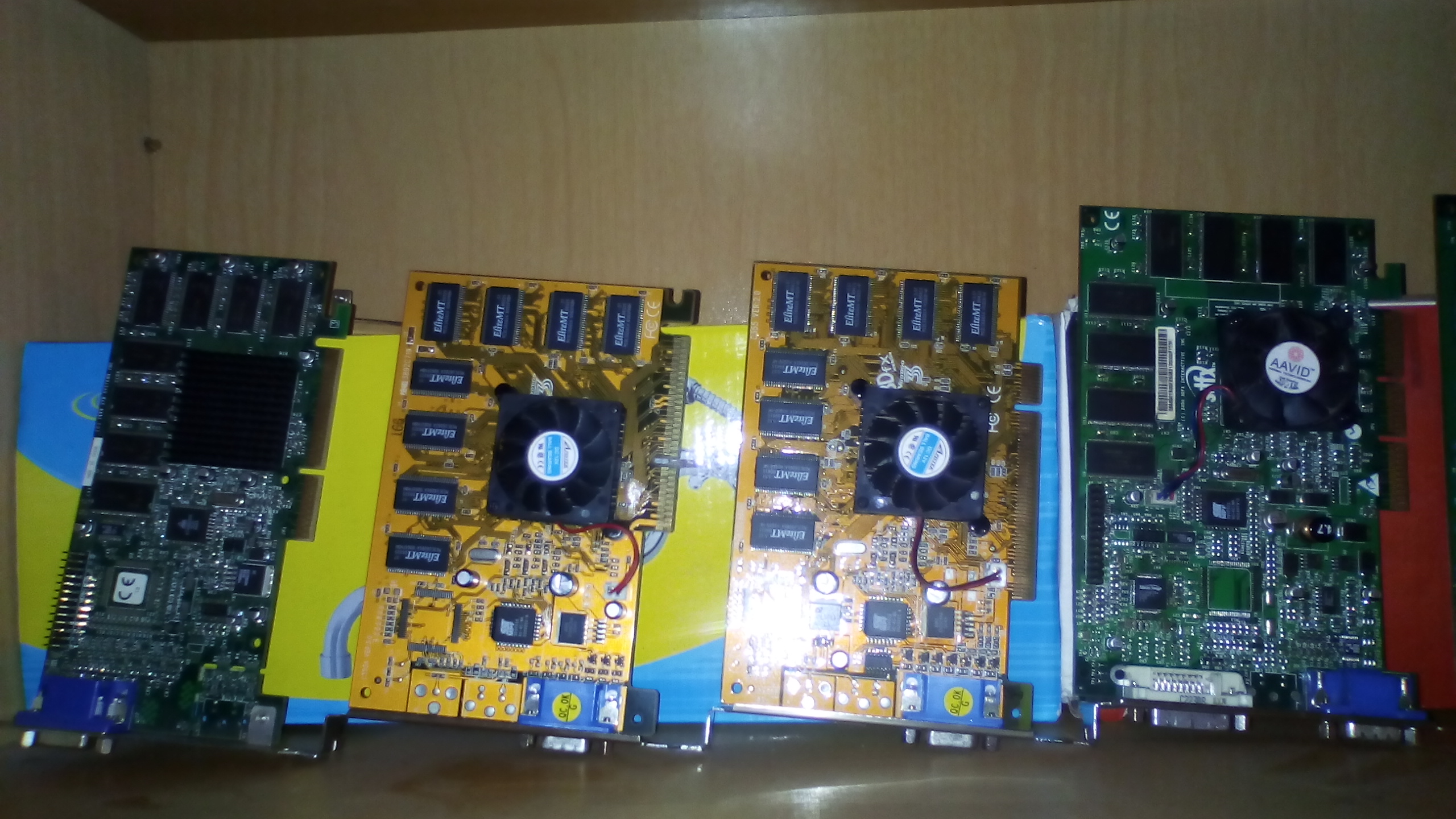

STB Voodoo 3 2000 AGP
PowerColor Voodoo 3 3000 AGP
PowerColor Voodoo 3 3000 PCI

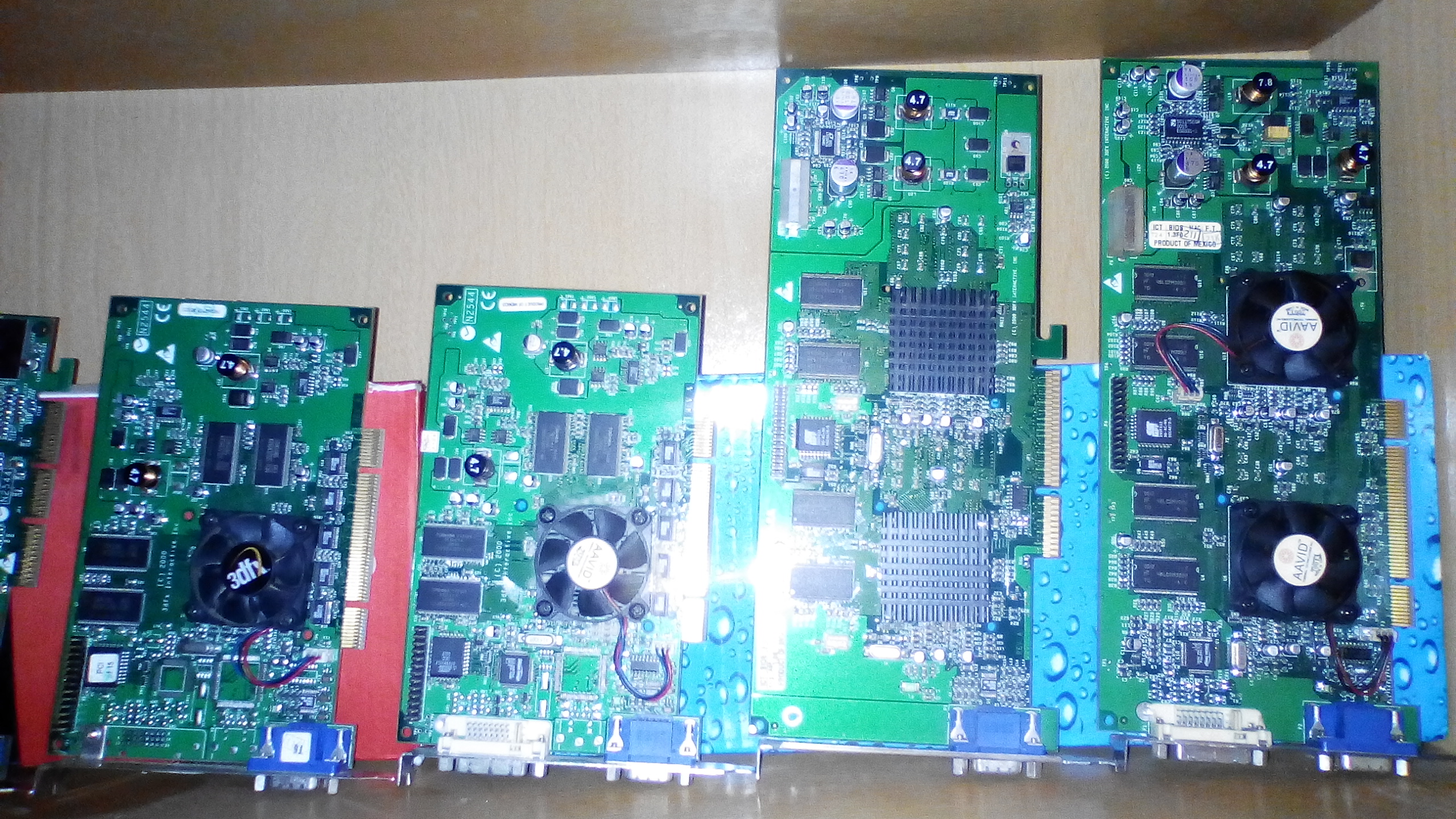

Voodoo 4 4500 AGP @ 4800 64mb DVI !!!

Voodoo 4500 PCI
Voodoo 4500 PCI DVI
Voodoo 5500 AGP
Voodoo 5500 PCI DVI

Ещё есть пара Voodoo 2 1000 в SLI, сейчас в компьютере, и Pure 3D 6mb TV out.



KVR800X18-16/512 заведется на этой плате?
Просто везде в описании указано, что это серверная память



Хрен его разберет. Думаю, что нет. Надо брать без ЕСС.



У меня есть вопрос, не холивара ради, а просто как к человеку с опытом их реального использования: какая практическая польза от этих двухчиповых карт? Мне не гипотетические соображения интересны (если... если... и т. п.), а конкретные ситуации (сценарии), где V5500 оказались лучше, чем V3000 или V4500?



@TheMadLynx, никаких гипотез. Всё известно, 2чипа=4хАА, это более качественное сглаживание и единственное преимущество над тогдашними GeForce. В полной мере касается D3D. Ну а в Glide преимуществ нет никаких, кроме, пожалуй, последних глайд-игр, которые умеют продвинутый АА.

Для 99% глайда, наверное, абсолютно достаточной будет производительность в районе V3-2000/V2SLI/V3-3000 (в порядке возрастания производительности). Ну за исключением тех случаев, что потребуют V1. Поэтому справедливо утверждение, что самое лучшее покрытие всего глайда - это сочетание V5+V1.

Владельцы V5-6000 утверждают, что легко видят разницу между 4хАА и 8хАА. Я вглядывался в скриншоты, ну очень вглядывался! В каких-то местах вроде бы чуть глаже. Возможно, в движении виднее, не знаю.

--- добавлено 21 мар 2020, предыдущее сообщение размещено: 21 мар 2020 ---

А что значит "оказались лучше"? Ну вот в UT-2000 несомненно, лучше по всем параметрам, чем V3/4. Быстрее и глаже.



@LANRUS, по идее, V4 представляется необязательным, если есть V5, я прав?



Значит чем именно пригодилось на практике наличие таких карт человеку, который в старые игры играет, а не скриншоты и бенчи смотрит. Только это и хотел узнать, из первых уст, так сказать.



Абсолютно. Исключение составляет только одна не совсем стандартная ситуация. Замечено, что, если V5 использовать второй картой чисто для Glide (ну типа как V1/V2), она не показывает картинку нормально, ей обязательно нужно быть для этого Primary Adapter. А вот V4 без проблем играет Glide в качестве второй карты в системе.
@TheMadLynx, Voodoo5≈GeForce2GTS, Voodoo4≈GeForce2MX. 5 побыстрее, конечно, чем 4. Считаю, что от 5-5500 есть небольшой толк. А вот от 5-6000 толку особого нет, больше понтов.

Offtop

Вообще, Voodoo5 - термин некорректный и продиктован исключительно маркетингом. Правильно было бы назвать просто и честно: Voodoo4SLI. Точно такая же хрень - это Pentium 3. Или, как его изображали, Pentium-!!! И второй, и третий пень - это 80686. Следовательно, название Пентиум-3 призвано побыстрее создать впечатление "нового слова в науке и технике, тьфу на вас ещё раз". Пентиумом-3 следовало по логике назвать процессор 80786, который назвали Пентиумом-4.



*пожал плечами...
Постеснялись использовать честное название Pentium II SSE.



Что значит по логике? Они не стали так делать, потому что не смогли зарегистрировать торговую марку "586" для названия новых процессоров. Тогда все кому не лень производили свои 286, 386 и 486. Как оказалось, зарегистрировать в качестве торговой марки цифры вообще нельзя. Вот и придумали новый бренд от греческого слова "пять".



@kiot, по логике значит, что процессор пятого поколения Пентиум, шестого - Гексиум, а седьмого - Гептиум. Однако процессоры шестого поколения обозвали также Пентиумом с разными приставками Pro, II и пафосное !!! В самом деле, если есть аббревиатура Pentium MMX, вполне логична и аббревиатура Pentium II SSE, и только 786-ой с индексом III. Но бизнесом движет совсем другая логика:
- У тебя какой пень?
- Второй!
- А у меня треееетий!!!
- Эх, пойду тоже покупать.
