Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Спасибо большое. Я нашёл свою TXP4-X, которую так и не оживил, и там 1000ные стоят.

Ну да, оптимизм. Почему не проверить, если есть возможность. Вопросом меньше по-крайней мере будет.

И да, в который раз обращаю внимание на хамство от вас в мою сторону. Фиг знает чем я вам постоянно не угождаю. Не можете помочь советом - и не надо. На всякий есть кнопочка "Игнорировать".



Если вас не облизывают и не лайкают - это ещё не повод считать это хамством и лезть в бутылку. Может, у вас расходятся ожидания с реальностью? Ну, с этим уже никто не поможет.

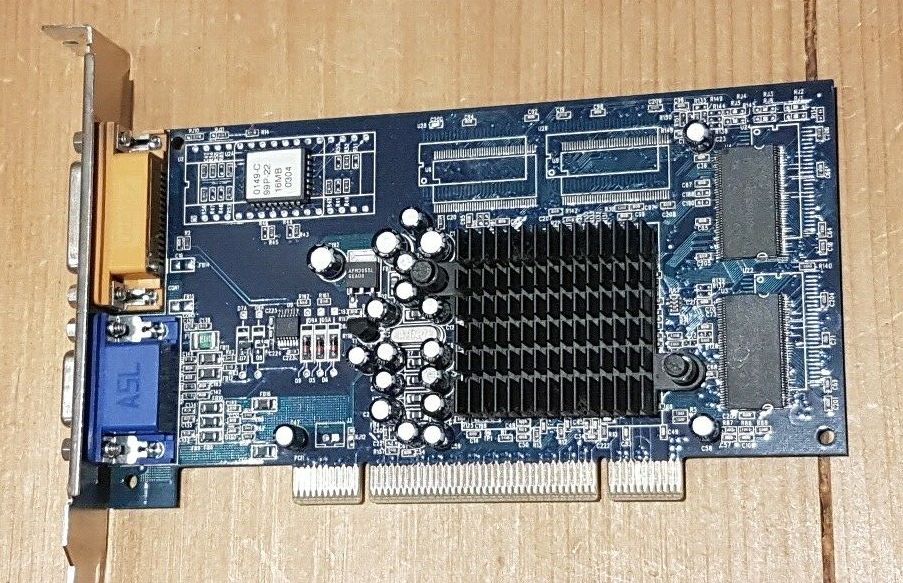

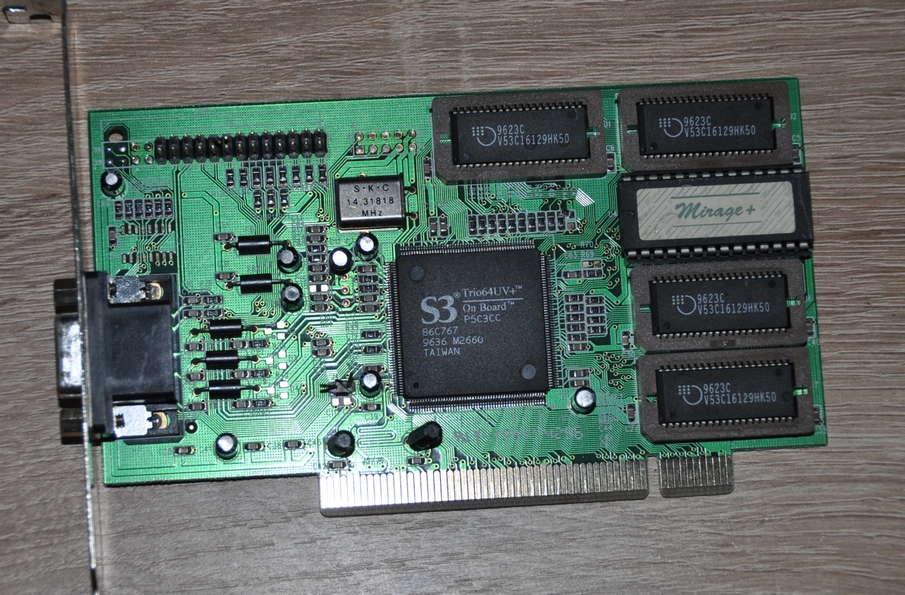

Фото S3 не мое, но карта идентична. Наконец-то получилось обзавестись. Вторая карта - очень особенная. Да, получилось дороговато, но, оно того стоило. Недостающую память можно сажать без проблем - есть не закрытые лаком контактные площадки. На точно таких картах обычно они закрыты (или площадки не подготовлены, - этого я не знаю). Надеюсь, под кулером именно тот чип, что я думаю (Trident XP), а не поздние трансформации.

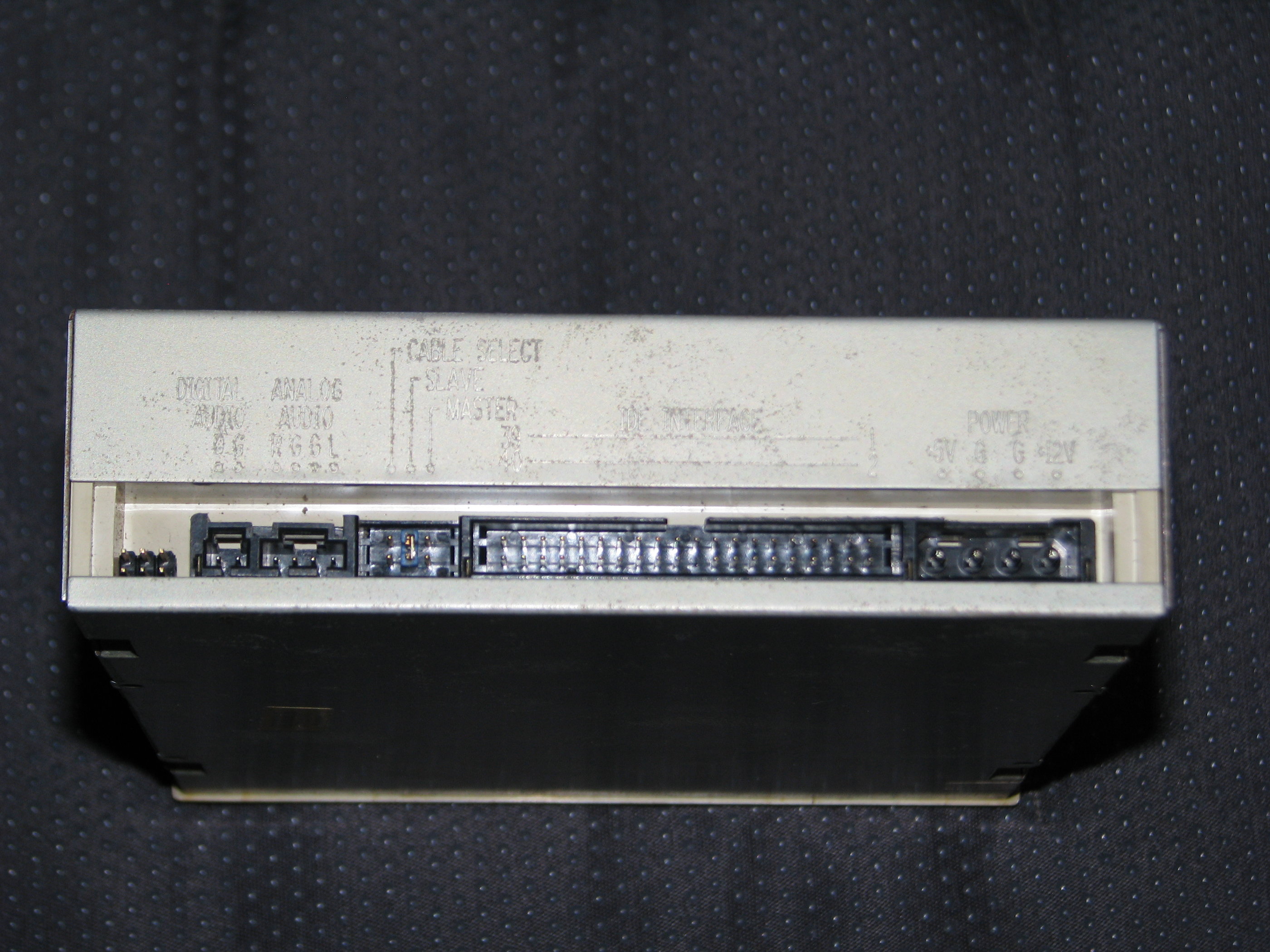

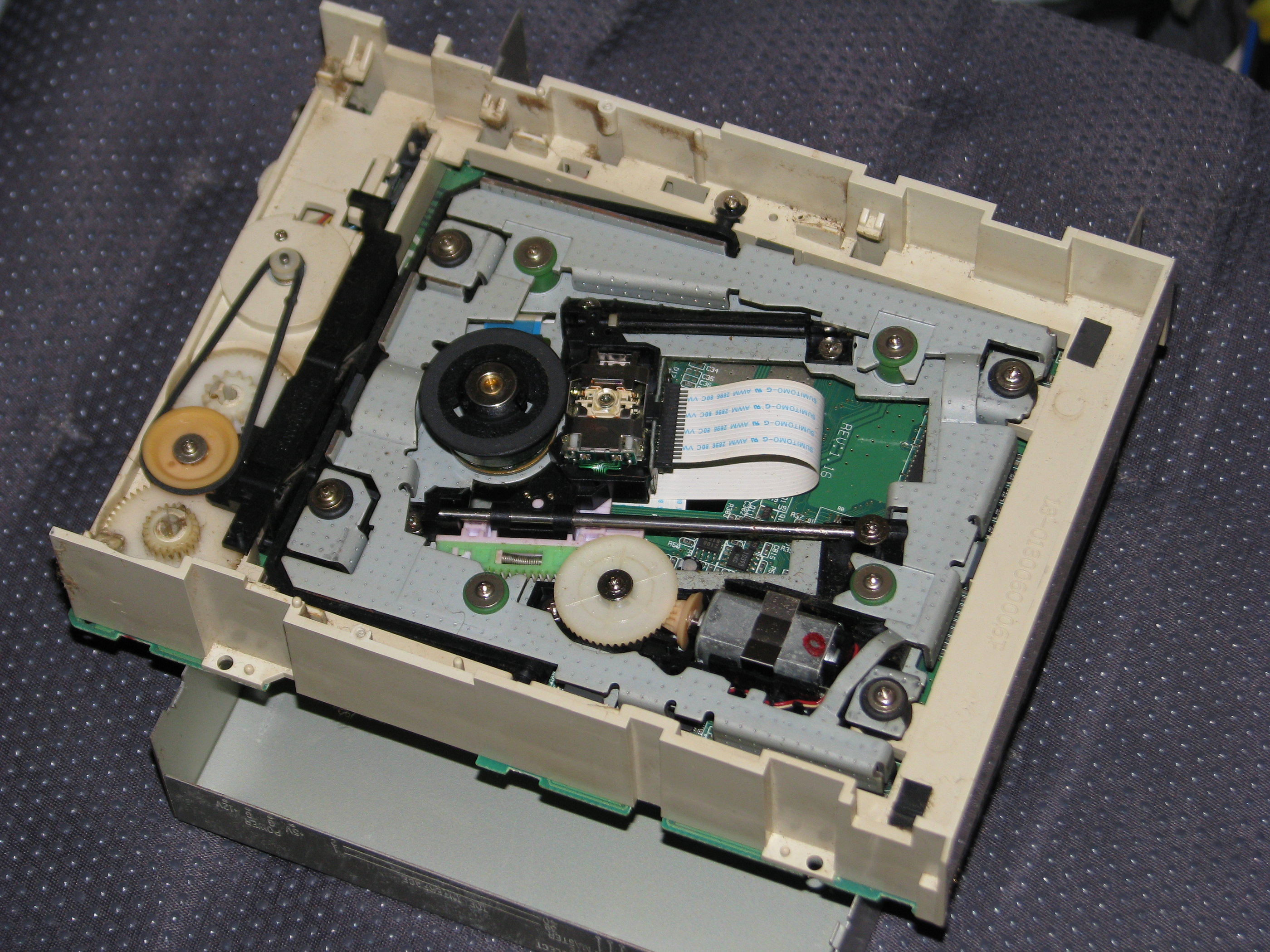

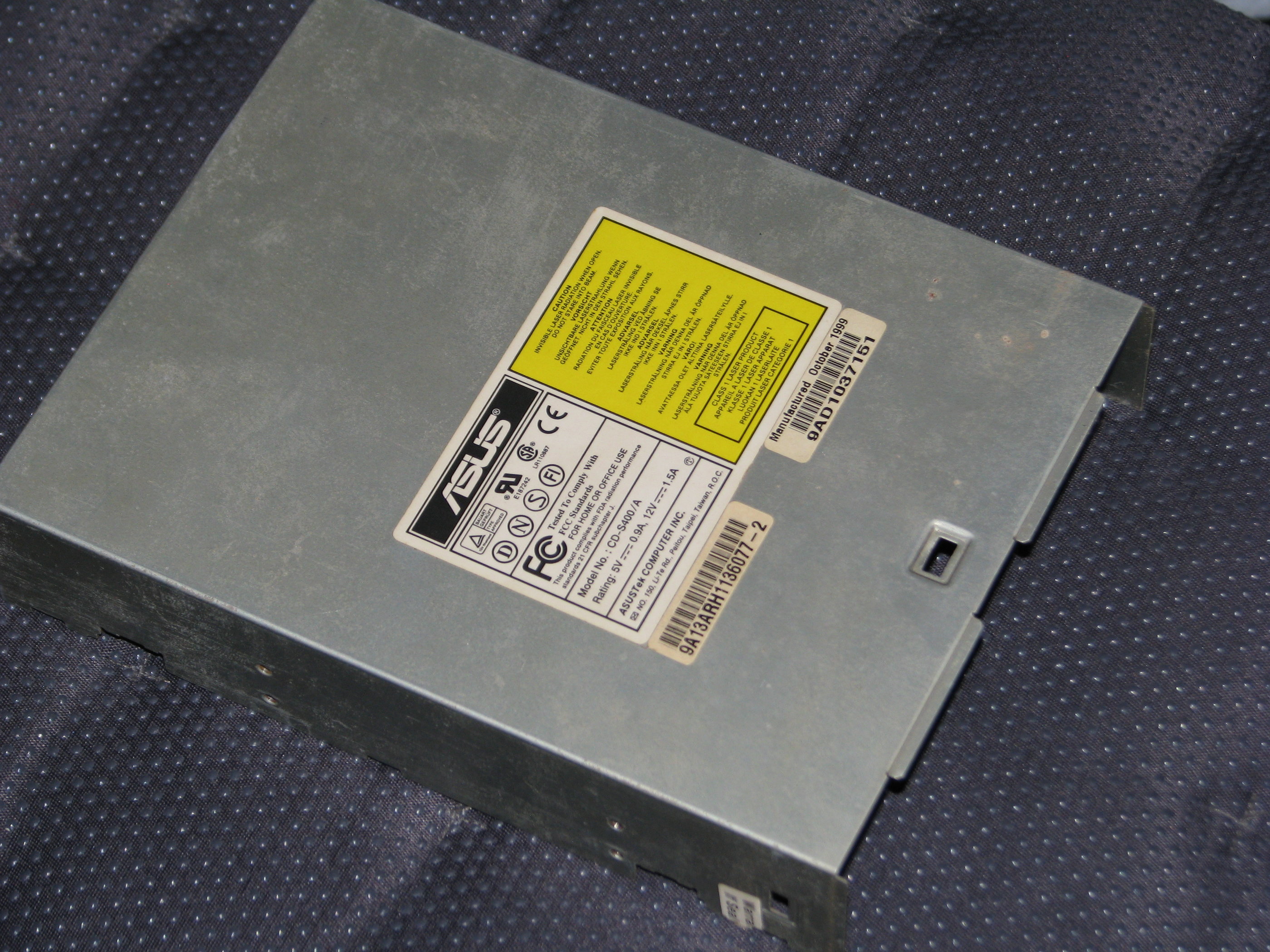

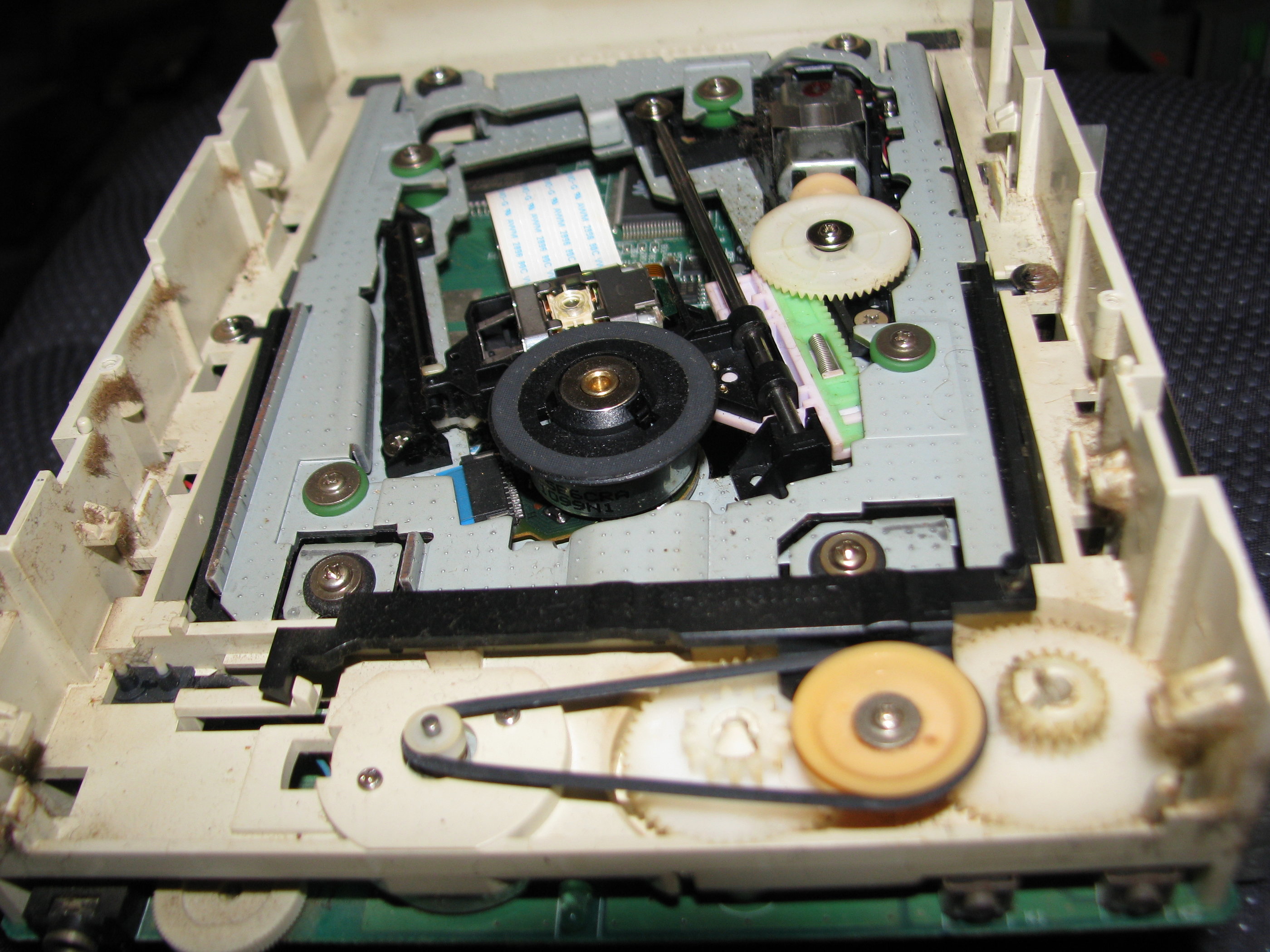

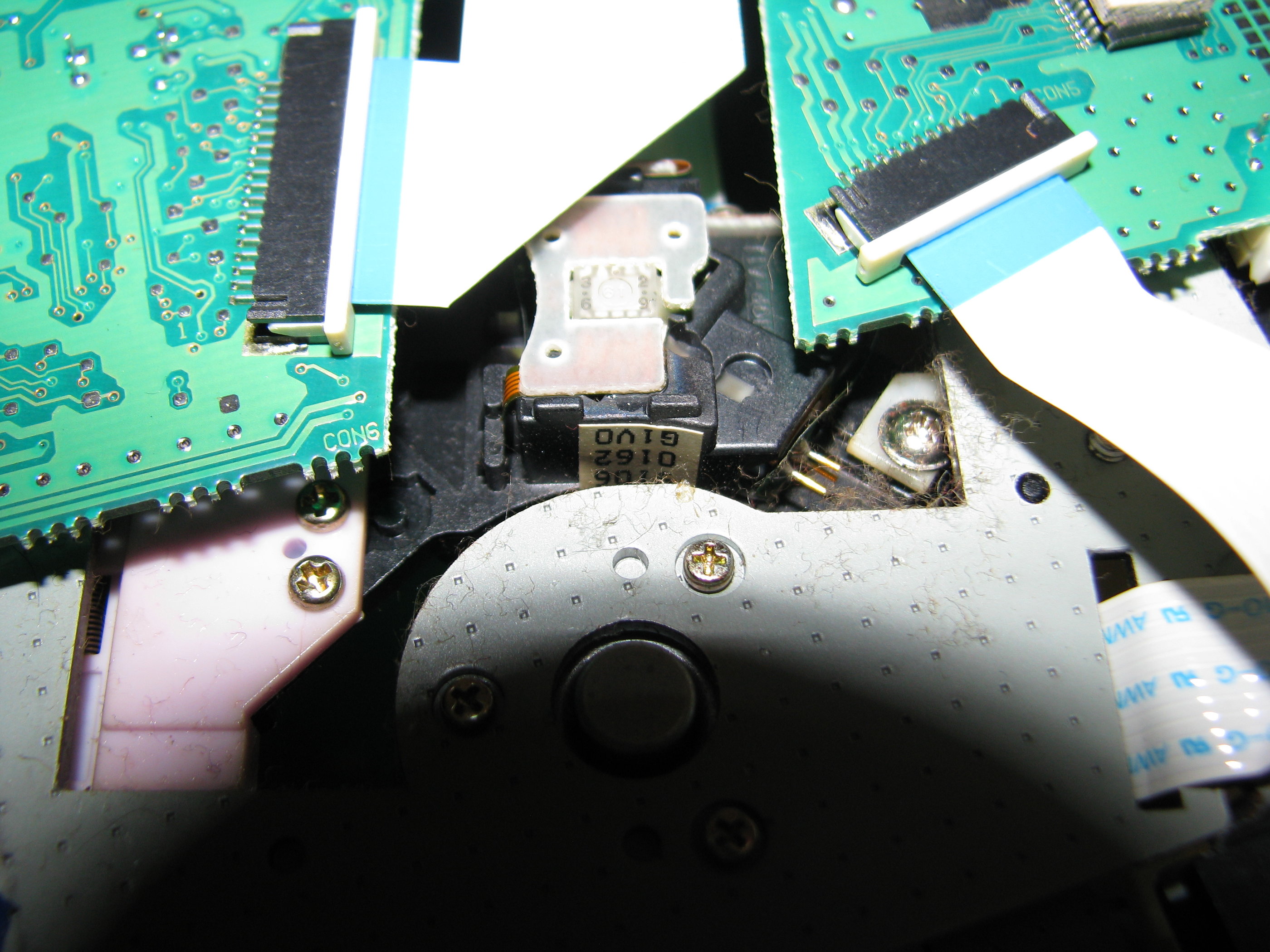

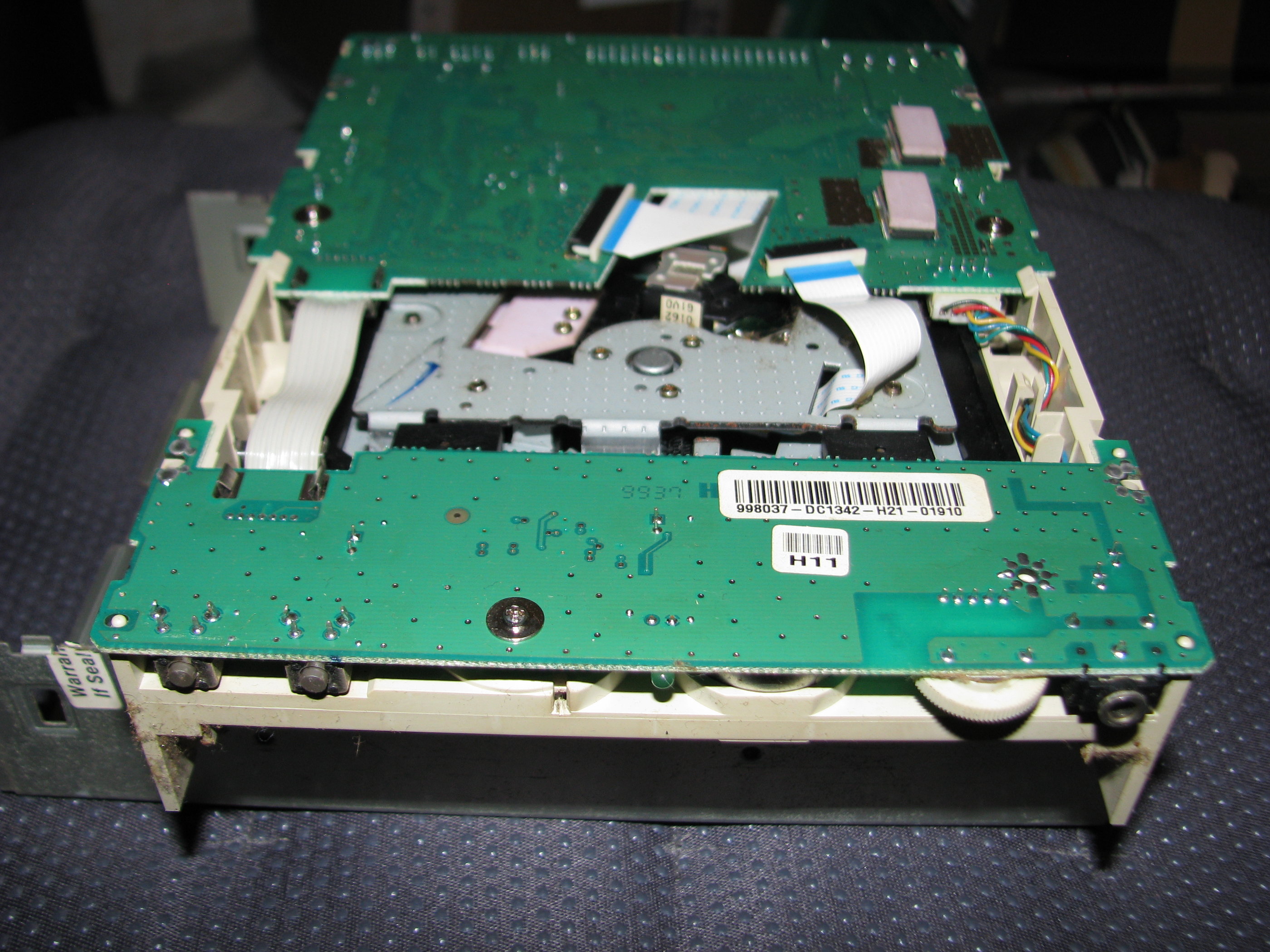

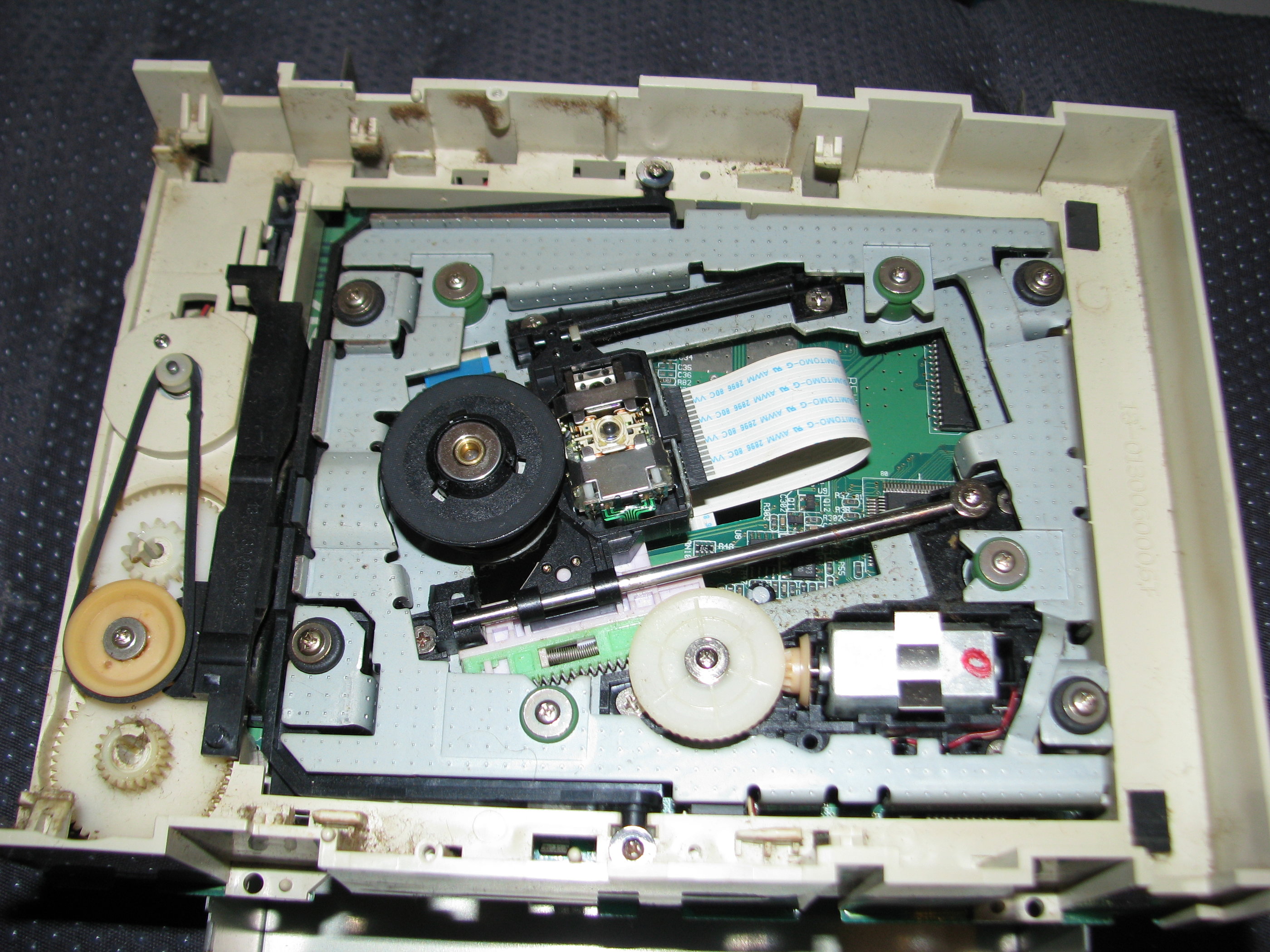

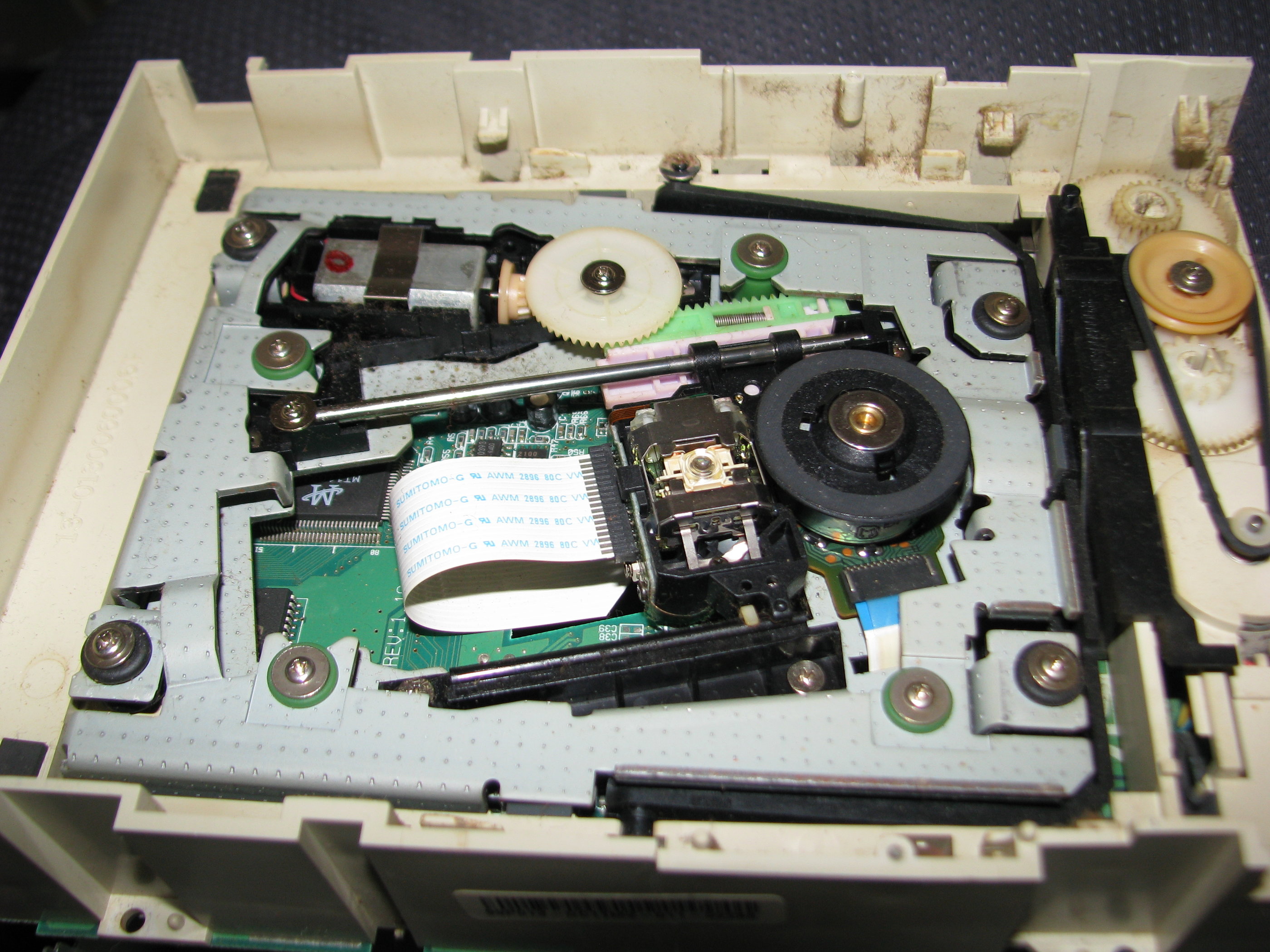

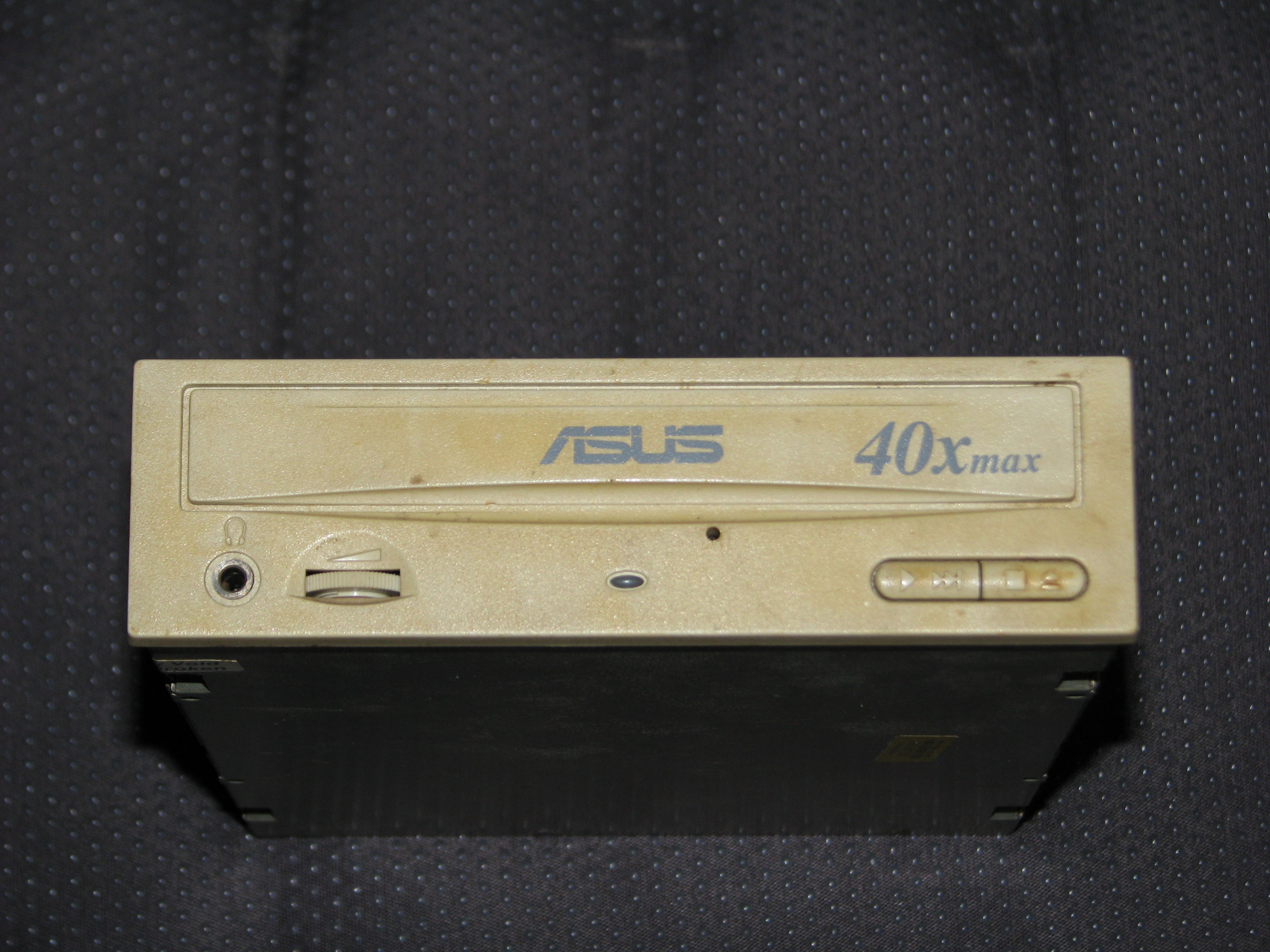

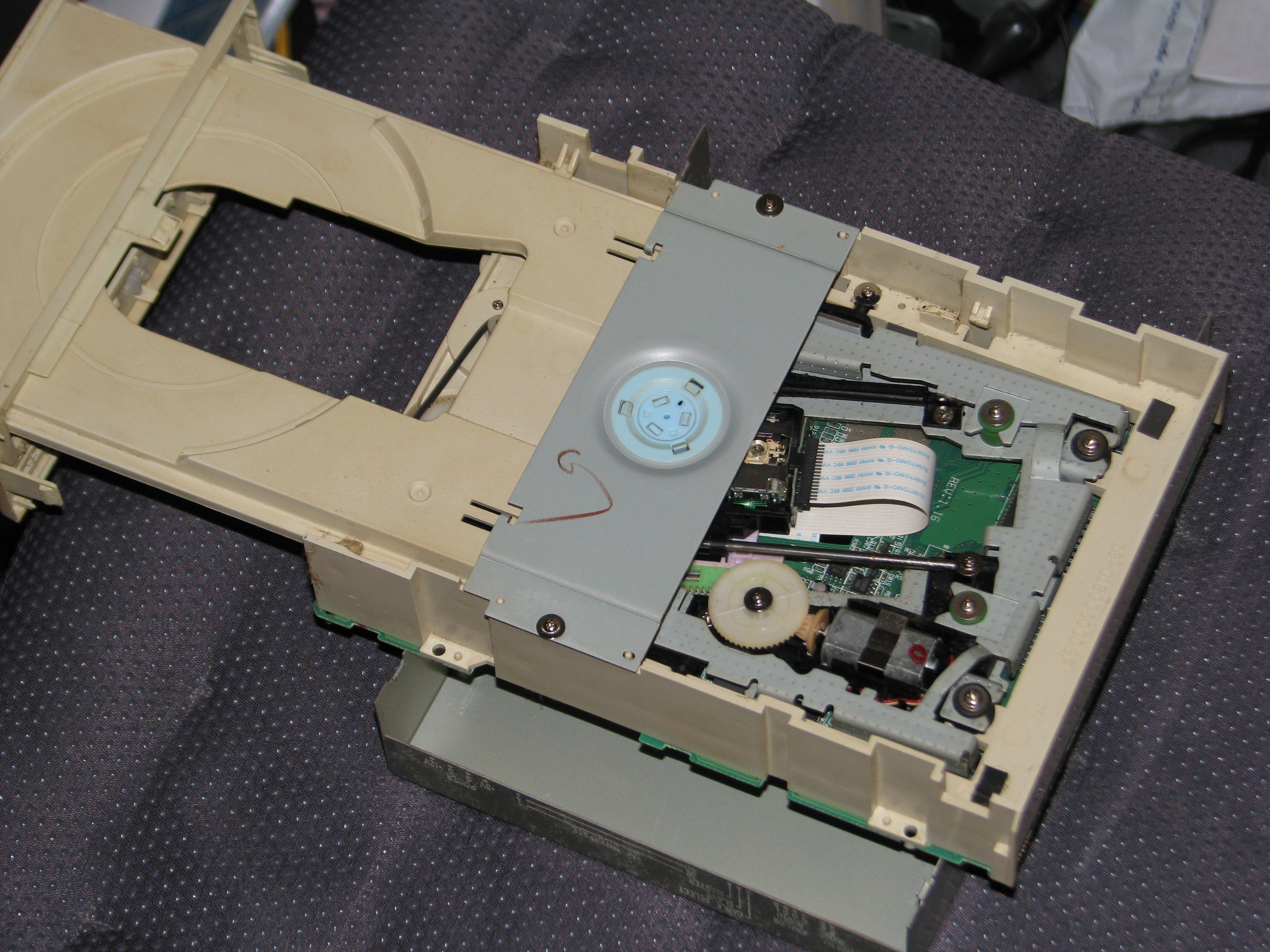

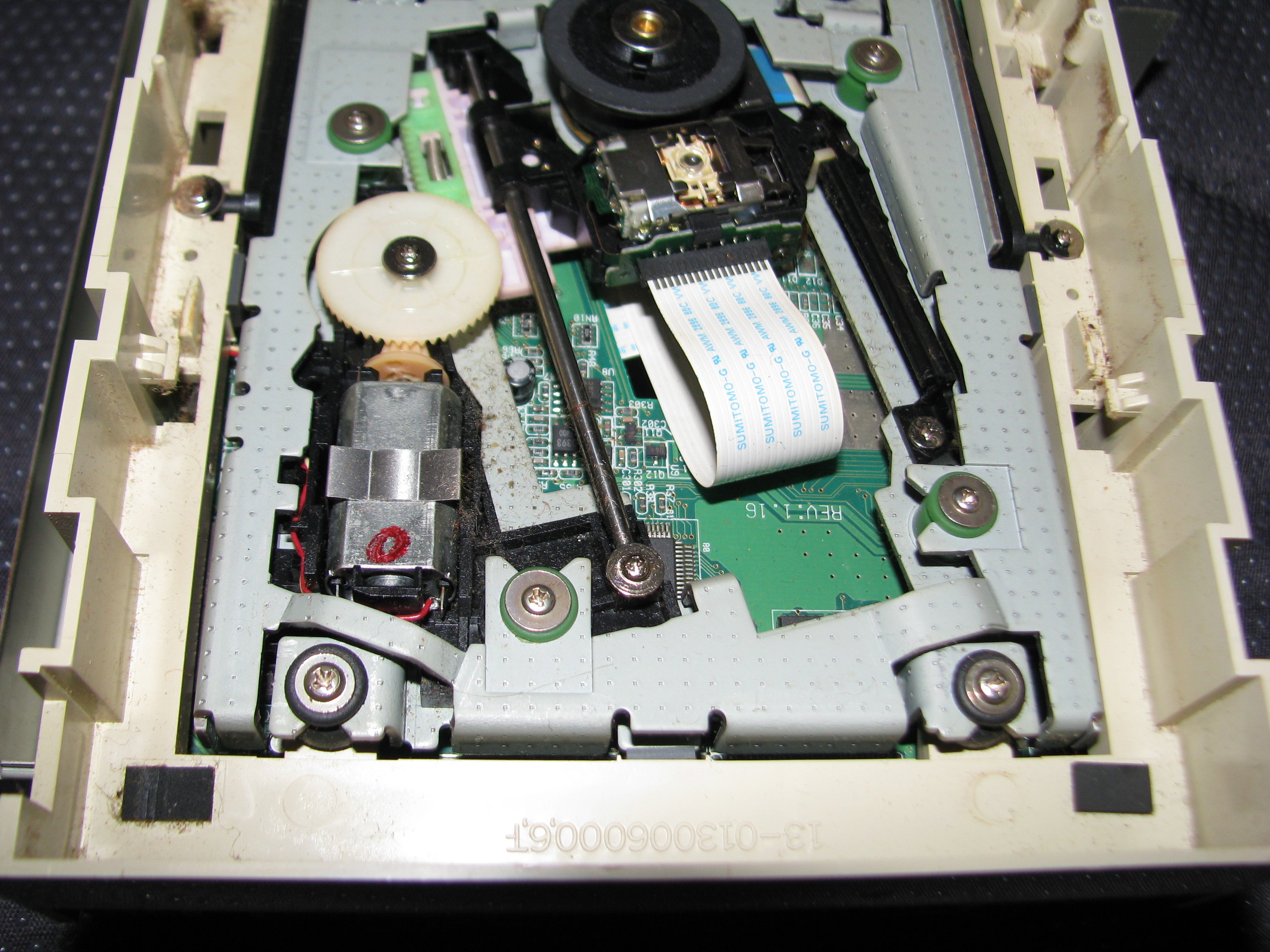

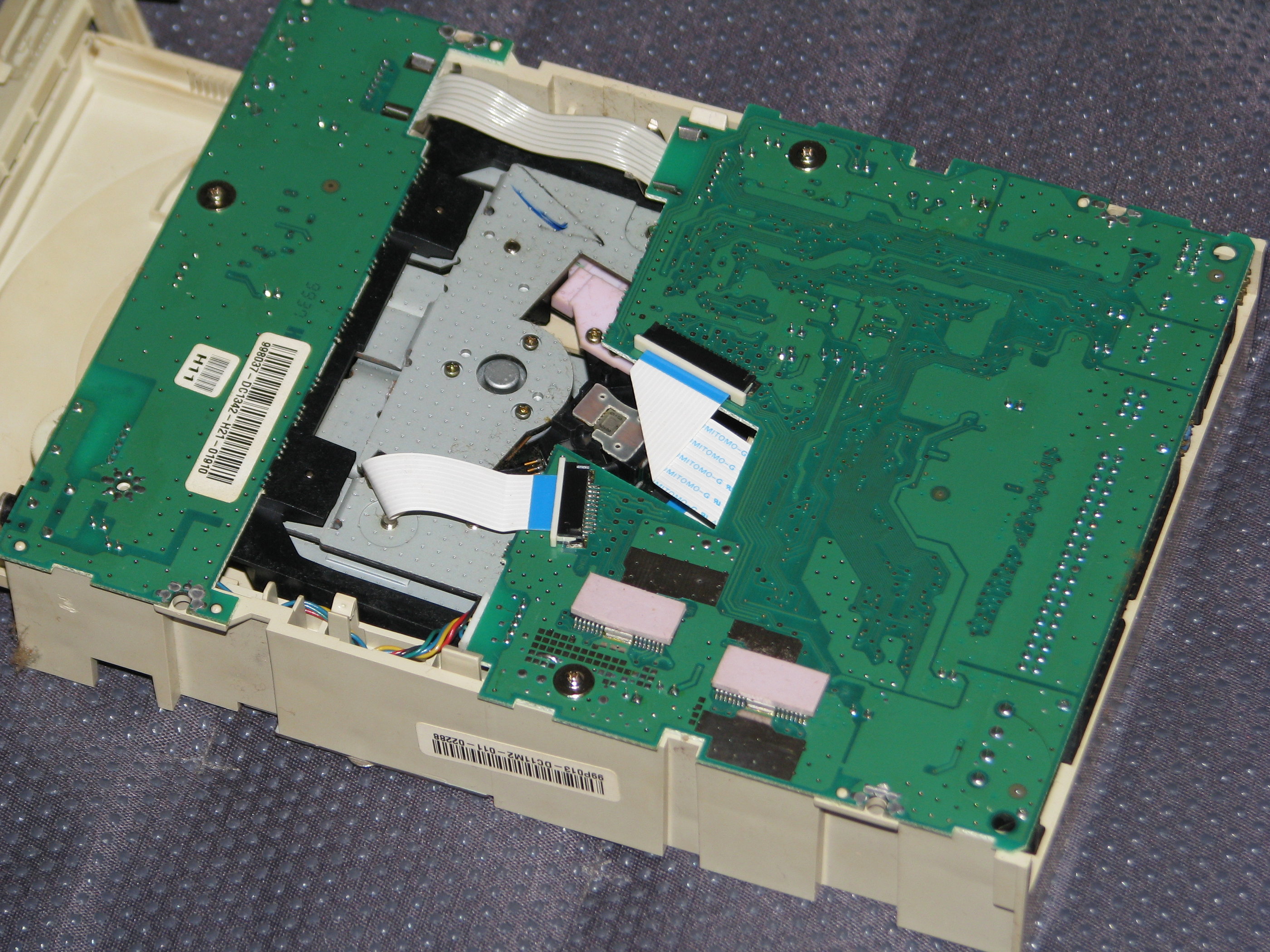

ASUS CD-S400.
Некогда топовый оптический привод от ASUS.
Имеется ручная регулировка скорости (нажатием кнопки "Play").

Интерфейс: Ultra DMA/33;
Кэш-буфер: 128 Кбайт;
На лицевой панели имеются кнопки управления воспроизведением Audio-CD, аналоговый выход mini-jack (3,5 мм), регулятор громкости аналогового выхода.

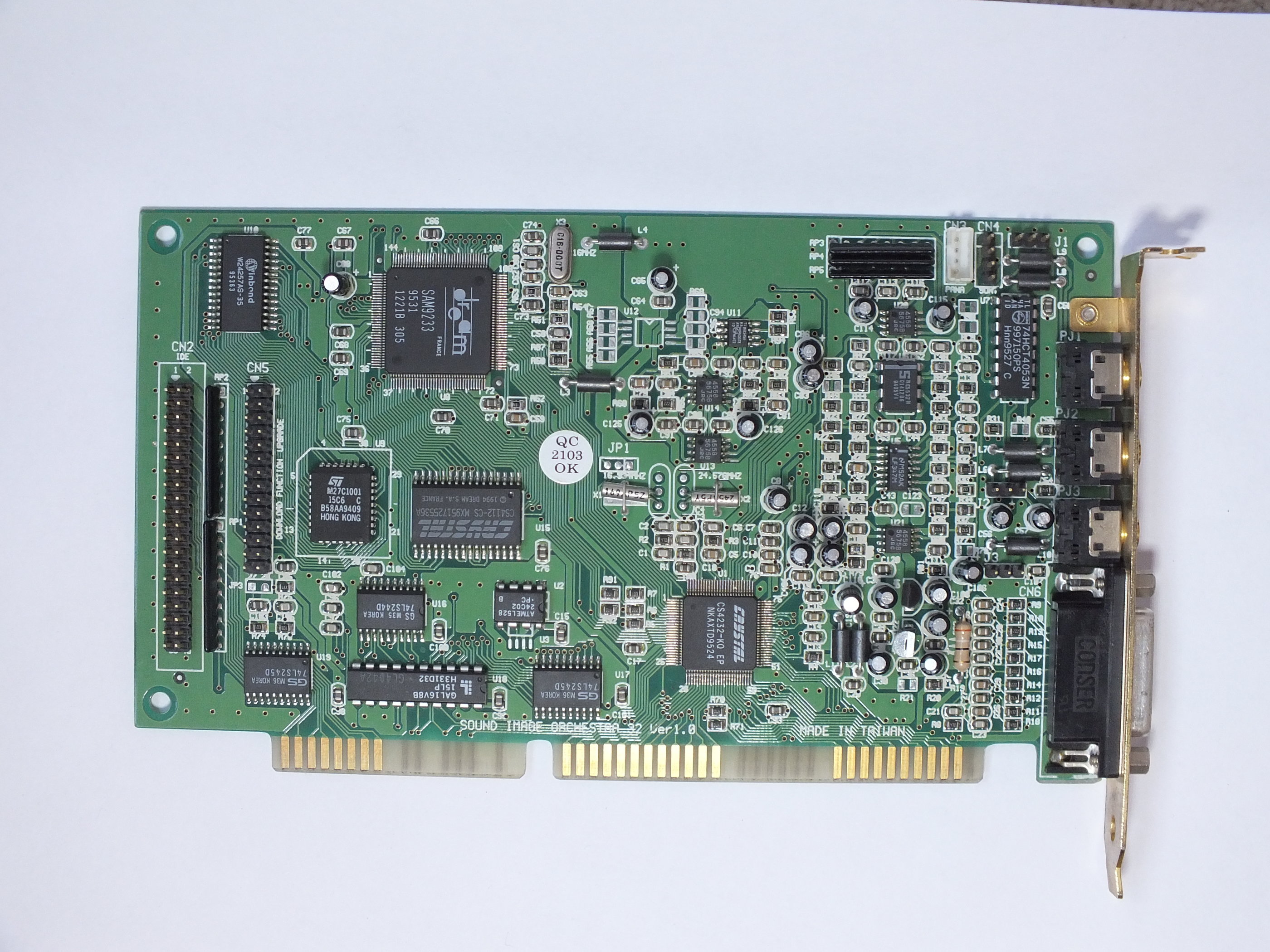

Вот такую карту на днях купил. Интересна наличием синтезатора Dream. Где можно скачать драйвера для DOS?



На VOGONS же.



@Revolter, спасибо.
а чтобы задействовать синтезатор Dream достаточно в setuр установить General MIDI?



@Jccwu, не уверен, т.к. этой карты у меня нет - но если он реализован через MPU-401, то по идее достаточно выбрать General MIDI в сетапах игр, да.



@Jccwu, у меня такая же. Хорошая карта.



Значит вы знаете как работает синтезатор Dream?



Офигенно он работает на моей Terratec EWS64 XL. Мне нравится больше, чем синтезатор AWE32 с доппамятью.

--- добавлено 28 май 2020, предыдущее сообщение размещено: 28 май 2020 ---

Хотя тут речь только о этом синтезаторе. Для ретрогейминга AWE32 мне больше подходит, чем тератек.



да не, я не это имел в виду. Как он подключается, просто выбором General MIDI или может там какие-то отдельные дрова надо ставить?



Синтезатор у тератека играет как GM. Но это у тератека, то очень много чего можно конфгурировать. Конфигурация карты спецсофтом с прошивкой настроек во флеш, после чего уже можно работать с картой как обычно. Как реализовано на твоей карте - ХЗ.



Всем привет Дорогие друзья!

Наконец-то появилось время показать свое железо.

1. Стояла задача собрать топовую машину для MS-Dos и Windows 98 - для дальнейшего захвата с него видео и звука!

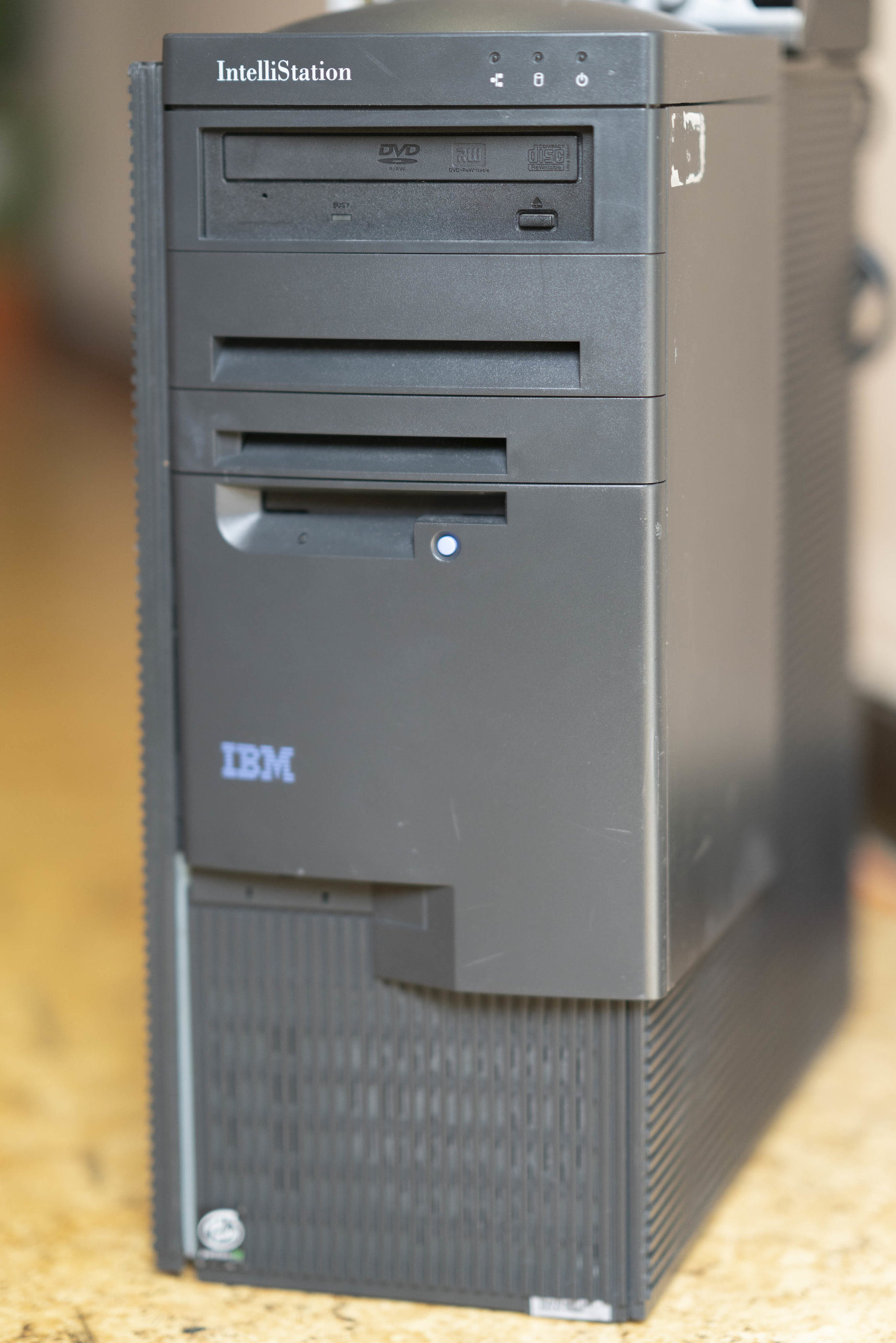

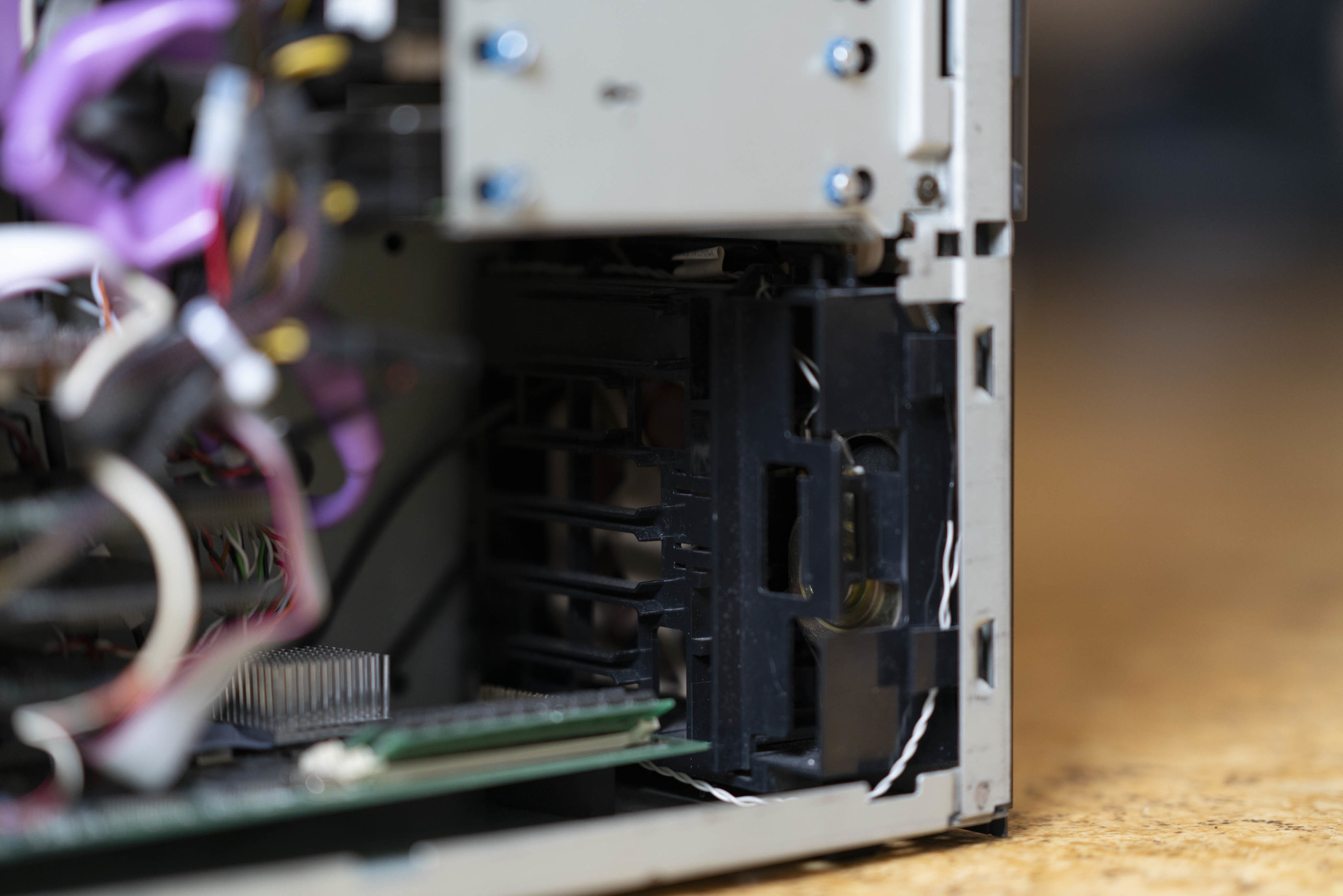

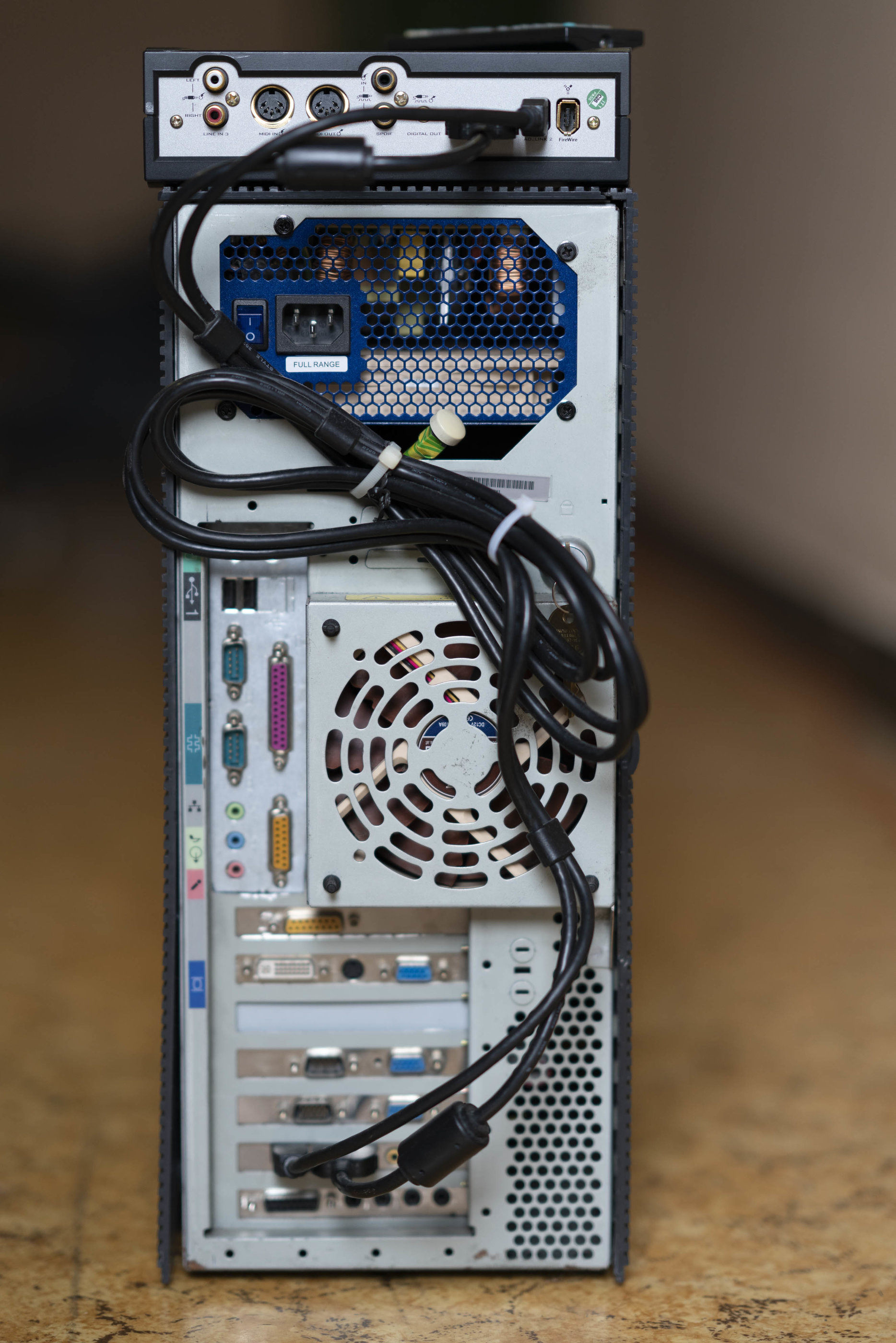

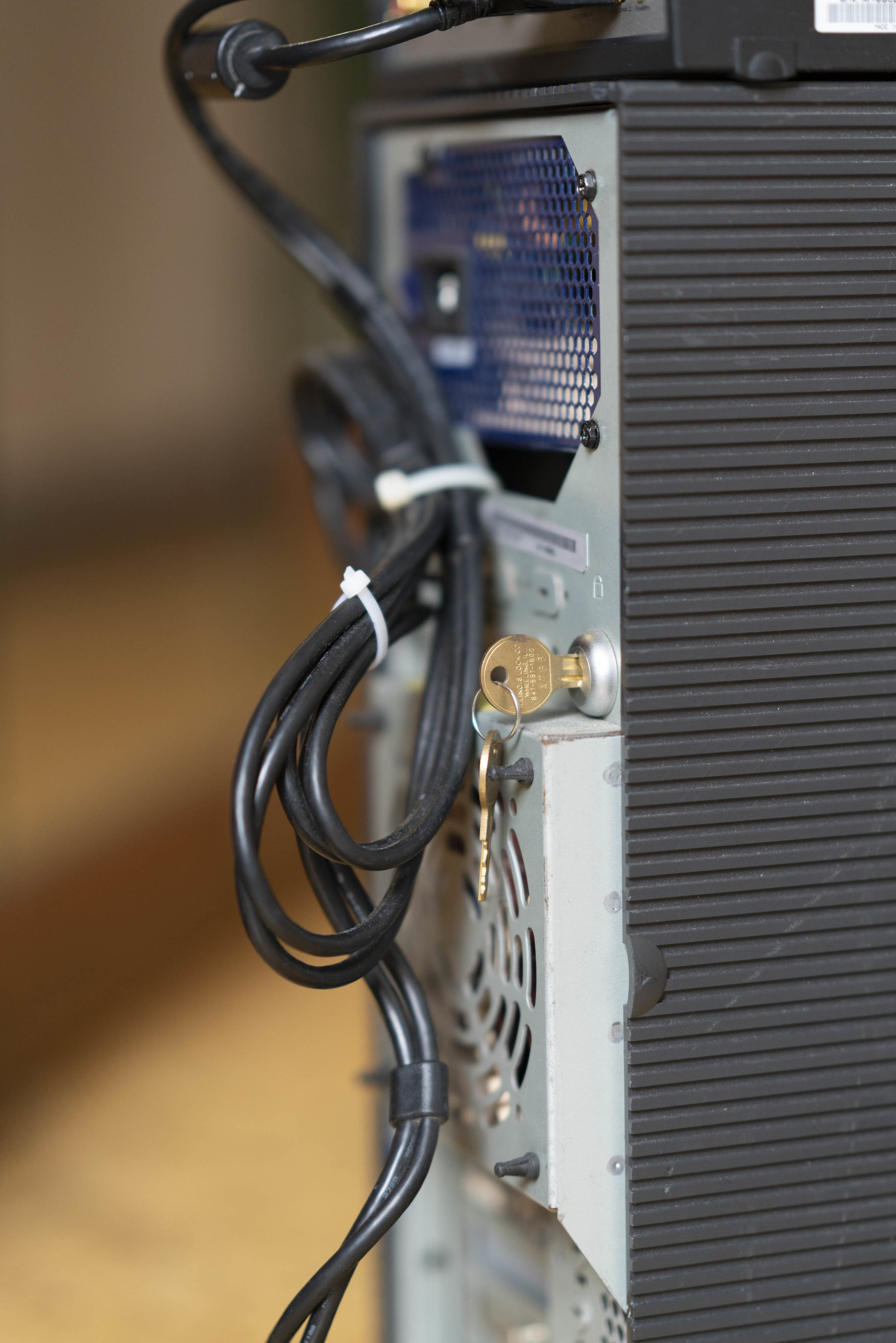

Первое и самое главное это корпус, который я купил IBM InteliStation, но после того как я его взял сразу стало понятно что он не подходит для обычных материнских плат - только для серверных. Было принято решение вырезать заднюю стенку корпуса с помощью дремеля. Толщина стенок корпуса 1мм стали, а на задней части в изгибах доходит до 2мм, Долго пытался вырезать дремелем затянулось на 4 дня, а прогресс всего 5 см. Взял болгарку и все вырезал за 30 мин.

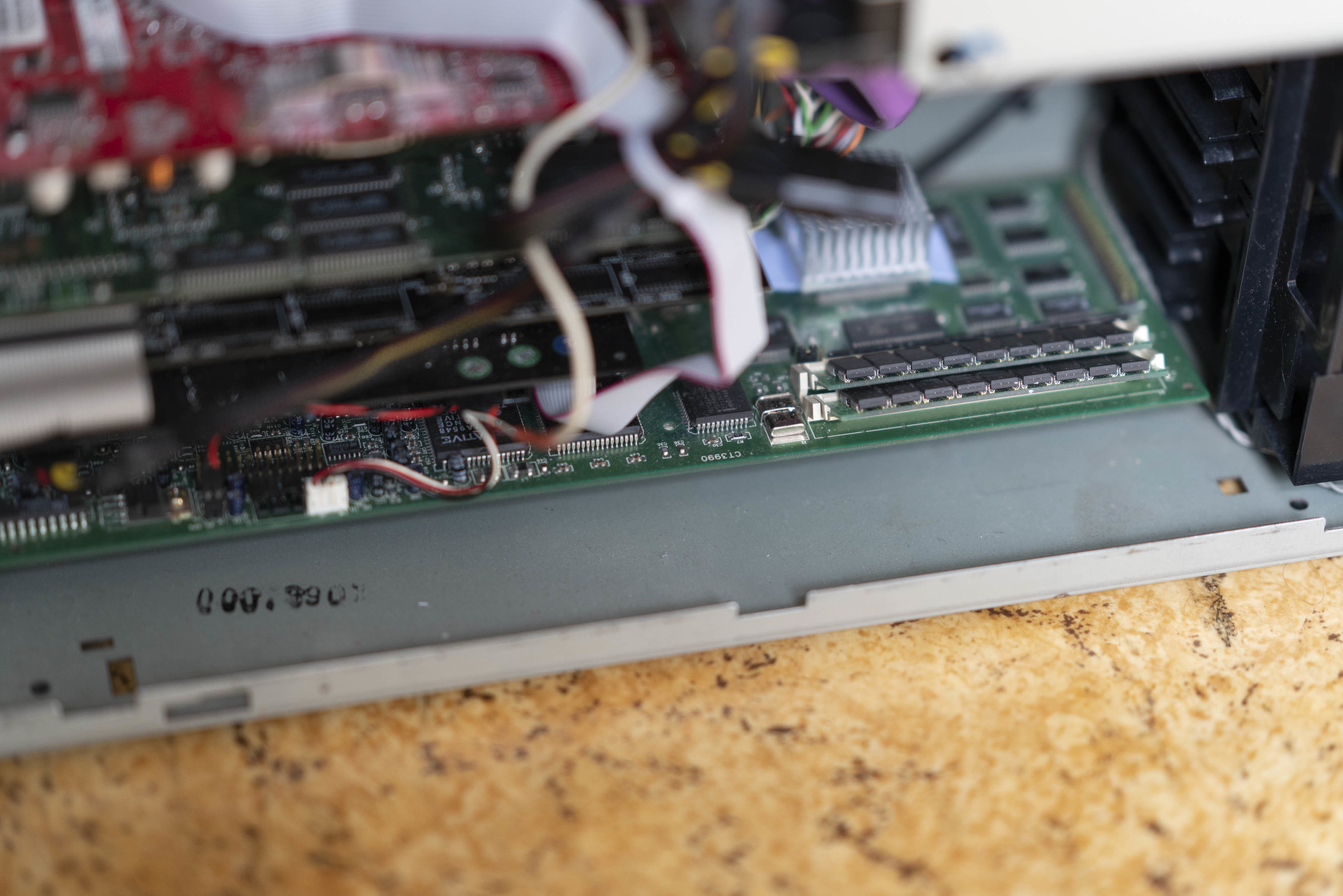

Второе что конечно удивило это кнопка включения и диоды, которые располагались не как в обычном корпусе просто диоды и кнопка с проводами, а все было сделано на платке с понижающими резисторами, стало понятно, что питание с серверной платы идет не 2,5в а 5в. Пришлось переделывать плату. кнопку Reset вывел на заднюю стенку.

2. Вторым номером и самым важным для записи стримов стояла задача тишины не в ущерб охлаждению.

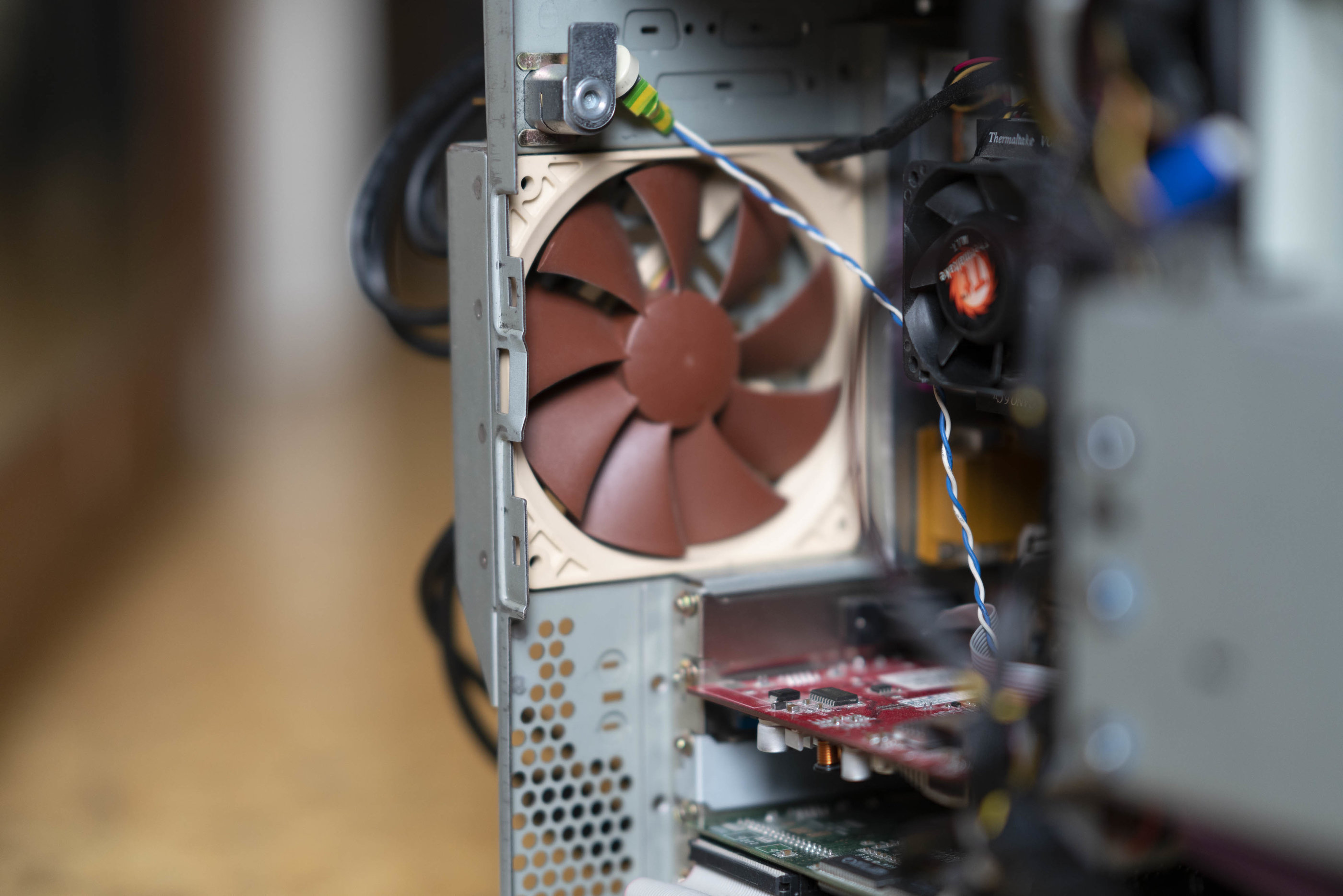

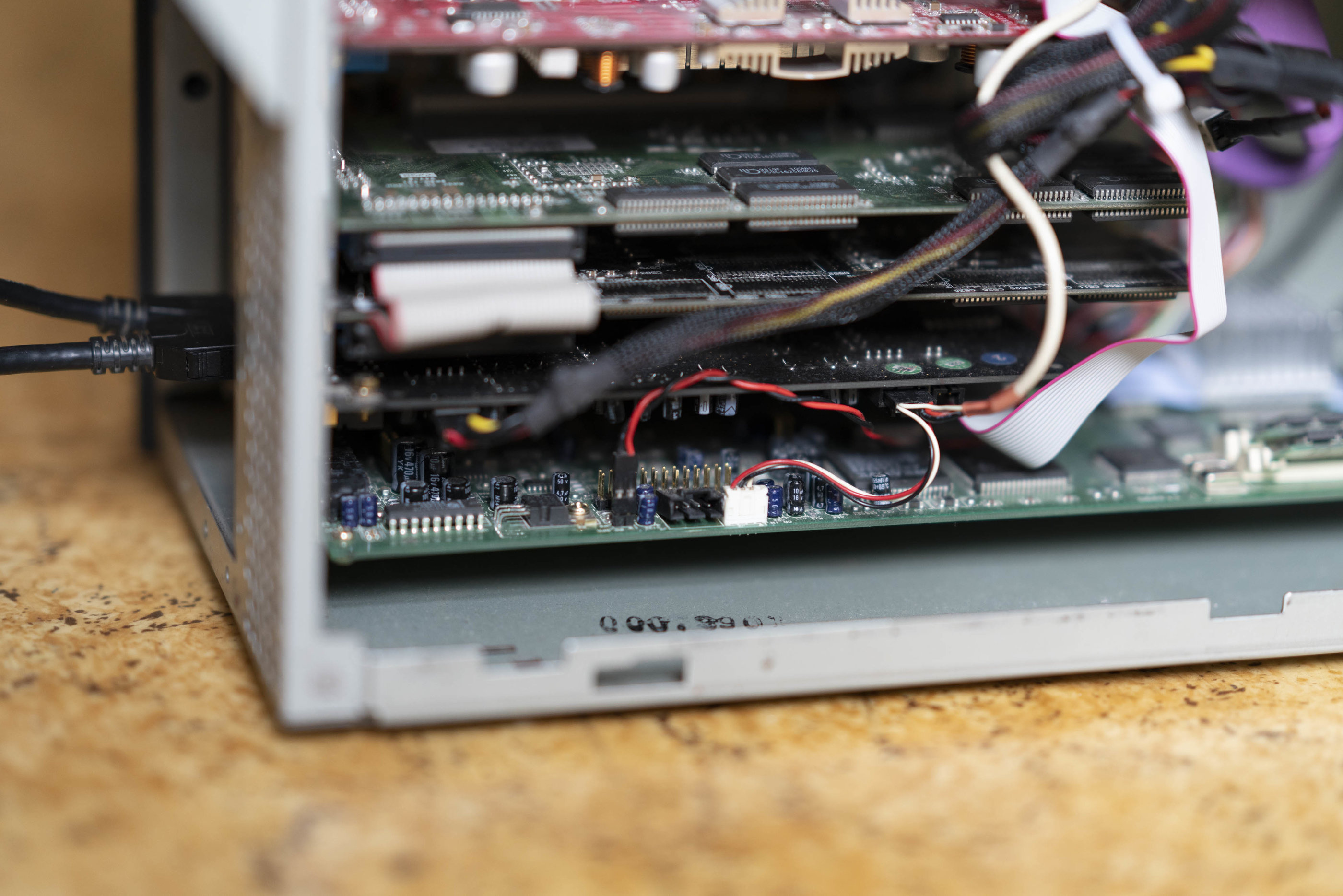

Поменял все кулера на Noctua: Два спереди 9` С низу для охлаждения Awe 32 и Audigy 2 так как эти карты греются. Над ним стоит 12` Noctua для охлаждения жестких дисков.
Сзади на выдув стоит 12` Noctua и такой же кулер установлен в блоке питания.

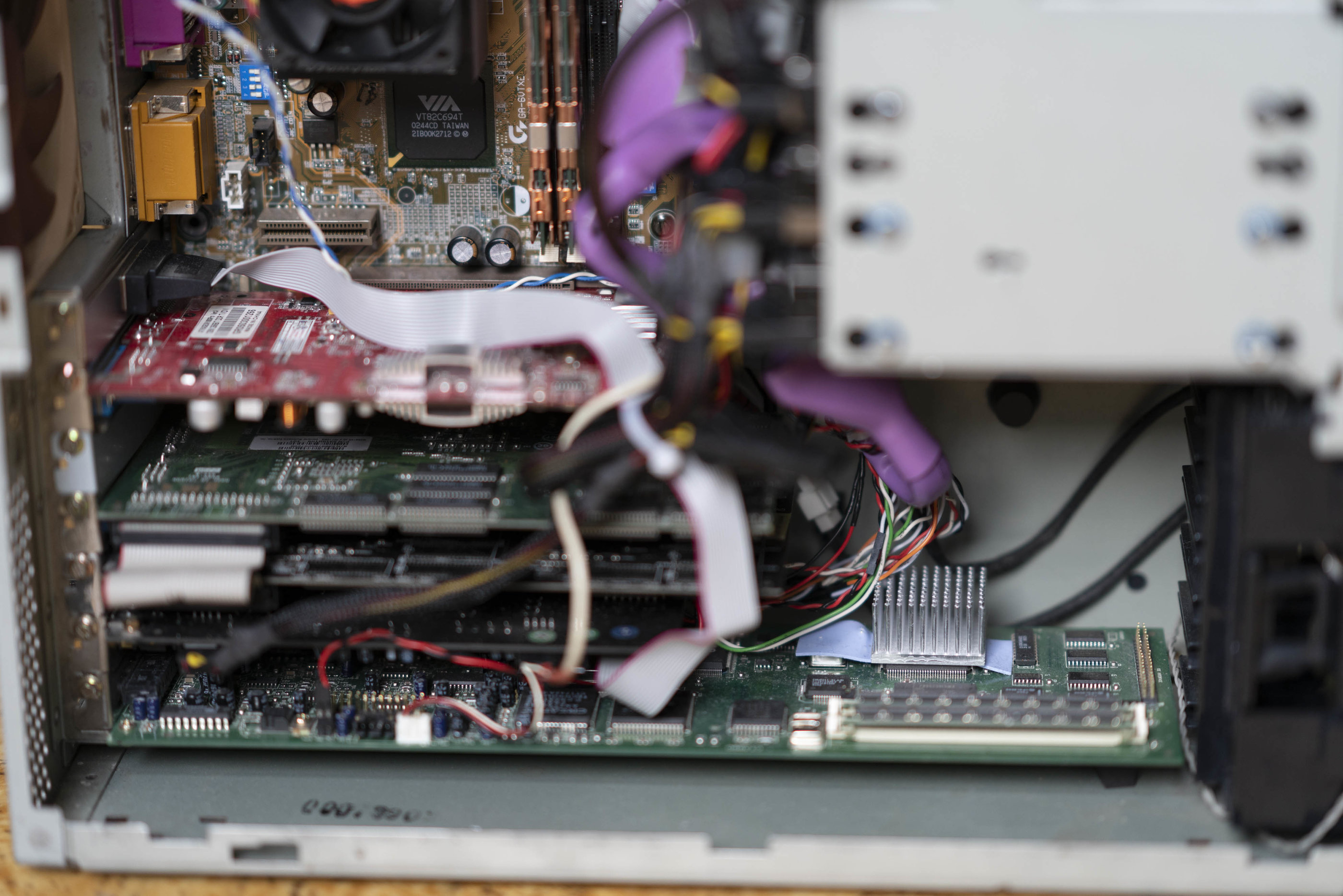

В итоге получилась конфигурация

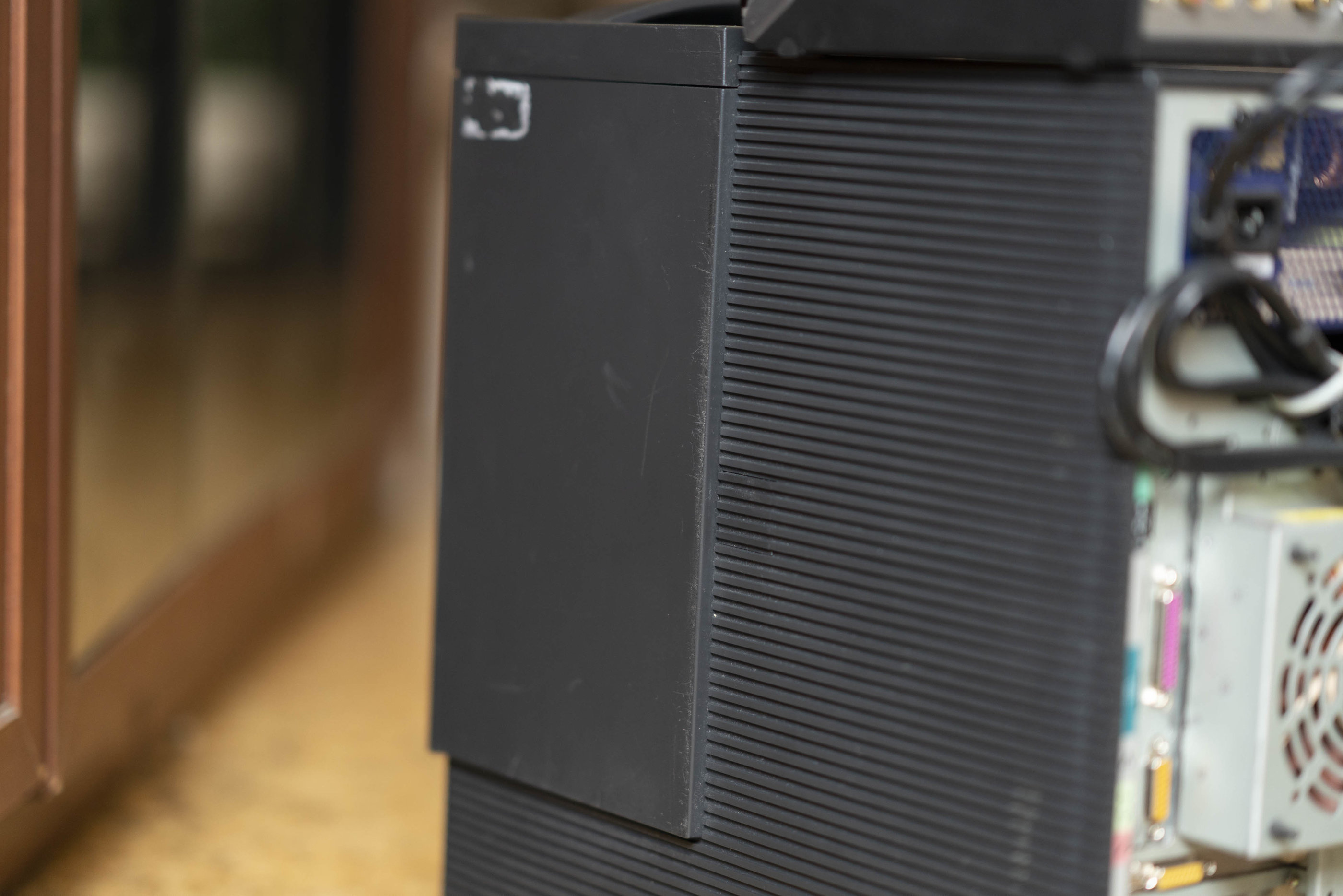

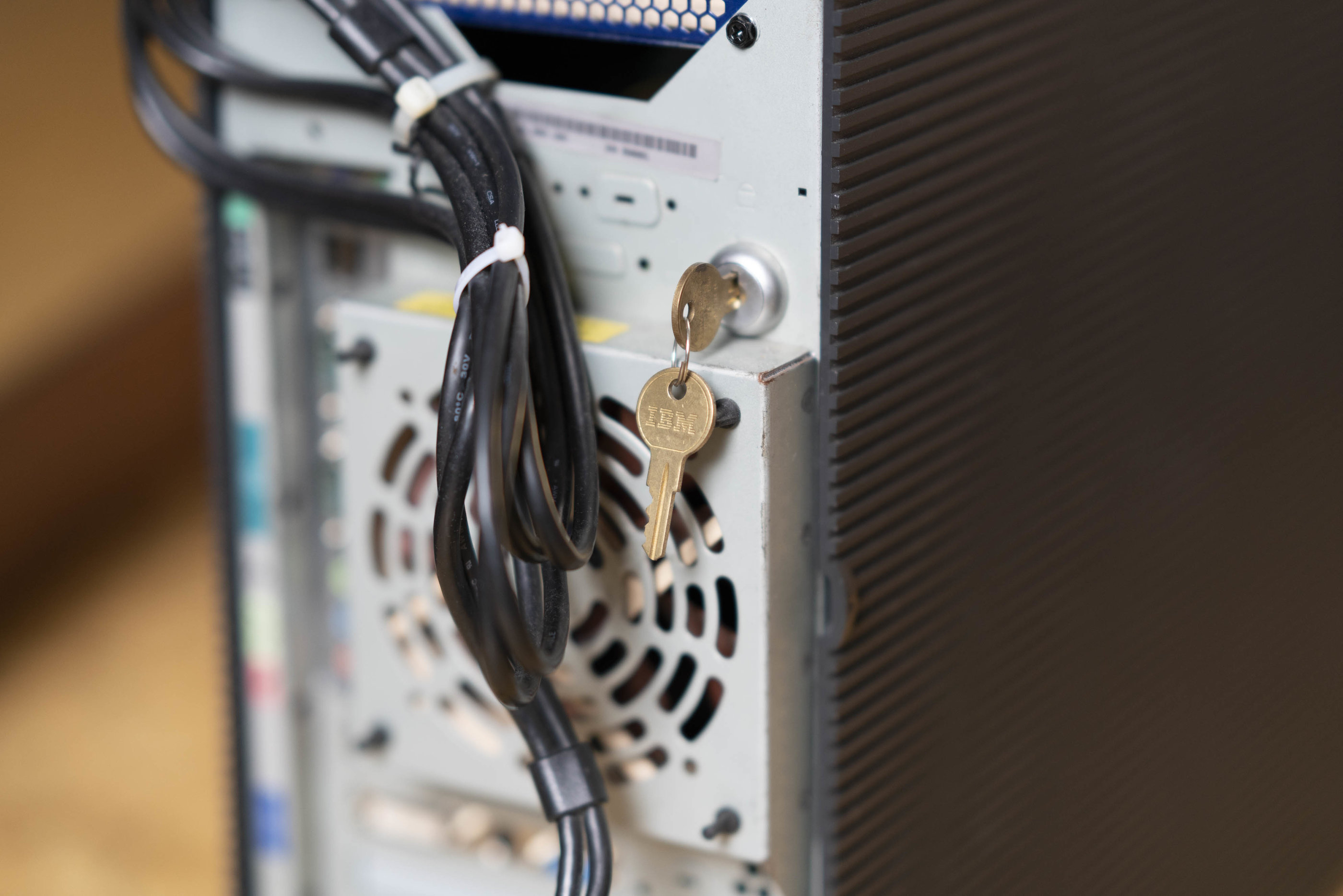

Корпус: IBM IntelliStation

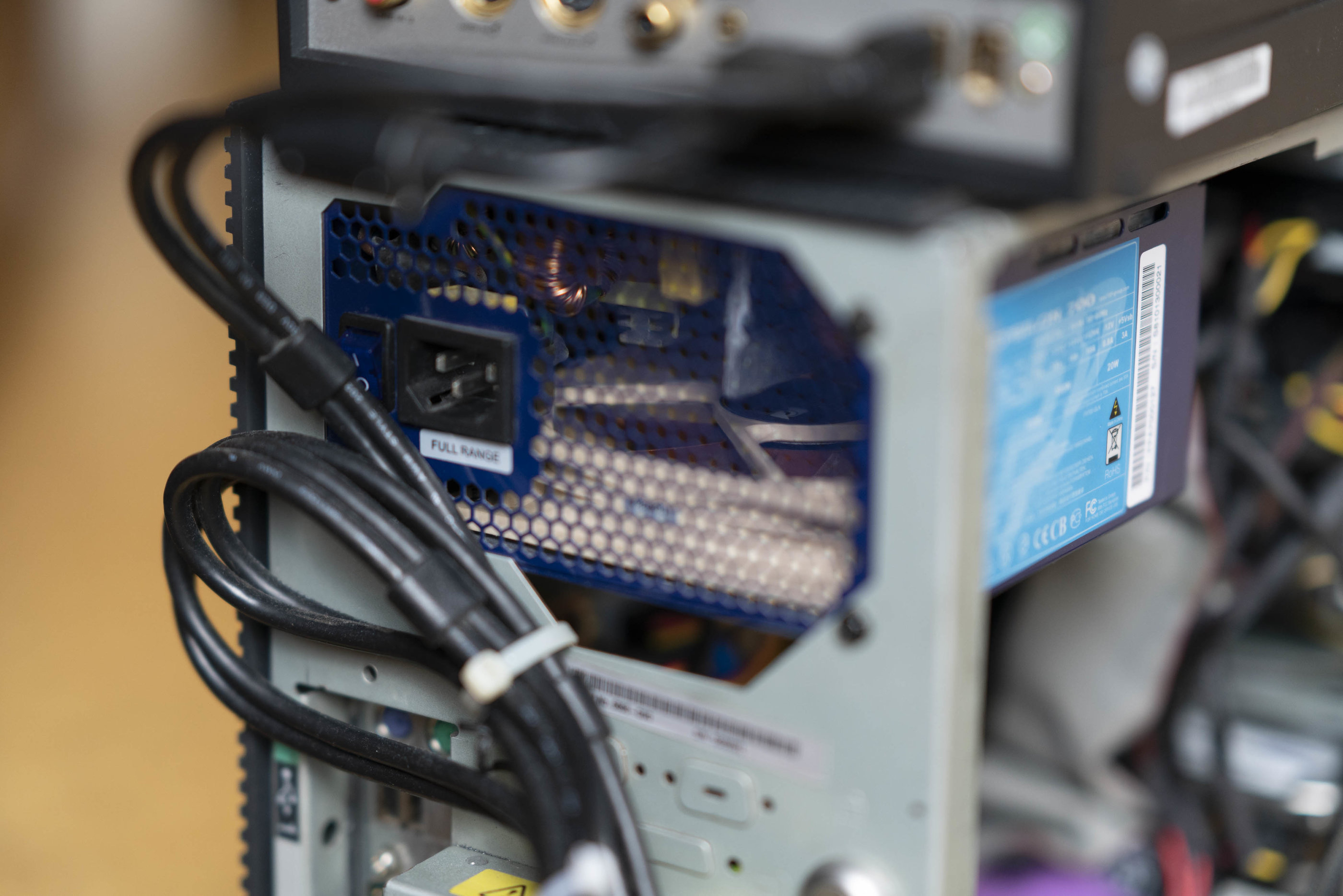

Блок питания: Chieftec 700w
Материнская плата: Gigabyte GA-6VTXE-A
Процессор: Intel Pentium III 1.4GHz-S Tualatin

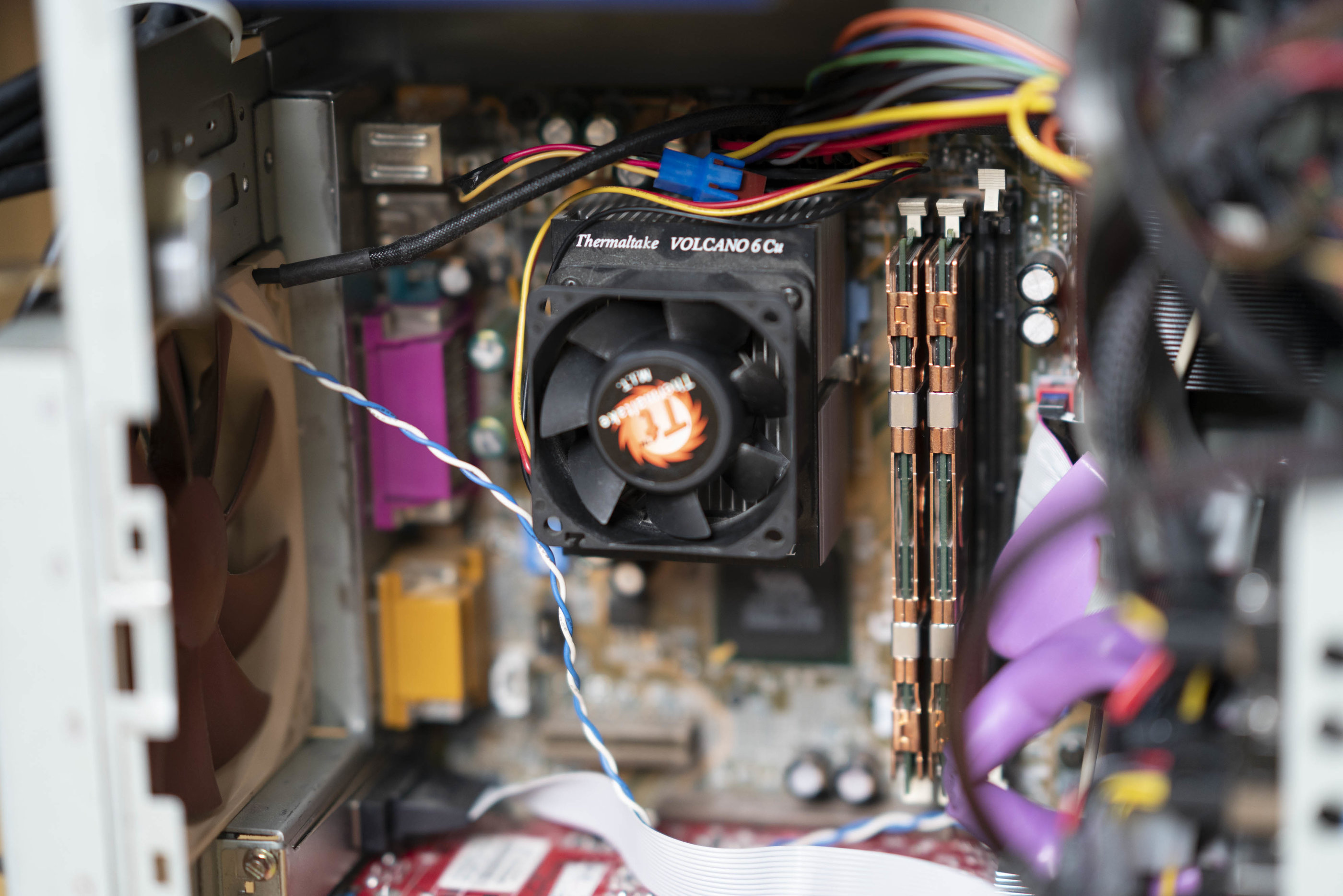

Кулер: Thermaltake VOLCANO 6 Cu (Жду кулер от Noctua что бы заменить)
CD-ROM: Pioneer DVD-RW DVR-112D
Память M1: SDRAM Kingston 256mb PC133 (KVR133x64C3/256) с медным радиатором CoolerMaster
Память M2: SDRAM Kingston 256mb PC133 (KVR133x64C3/256) с медным радиатором CoolerMaster
Акселератор 1: Diamond Monster II 3DFX VooDoo2 12mb Sli
Акселератор 2: STB 3DFX VooDoo2 12mb Sli

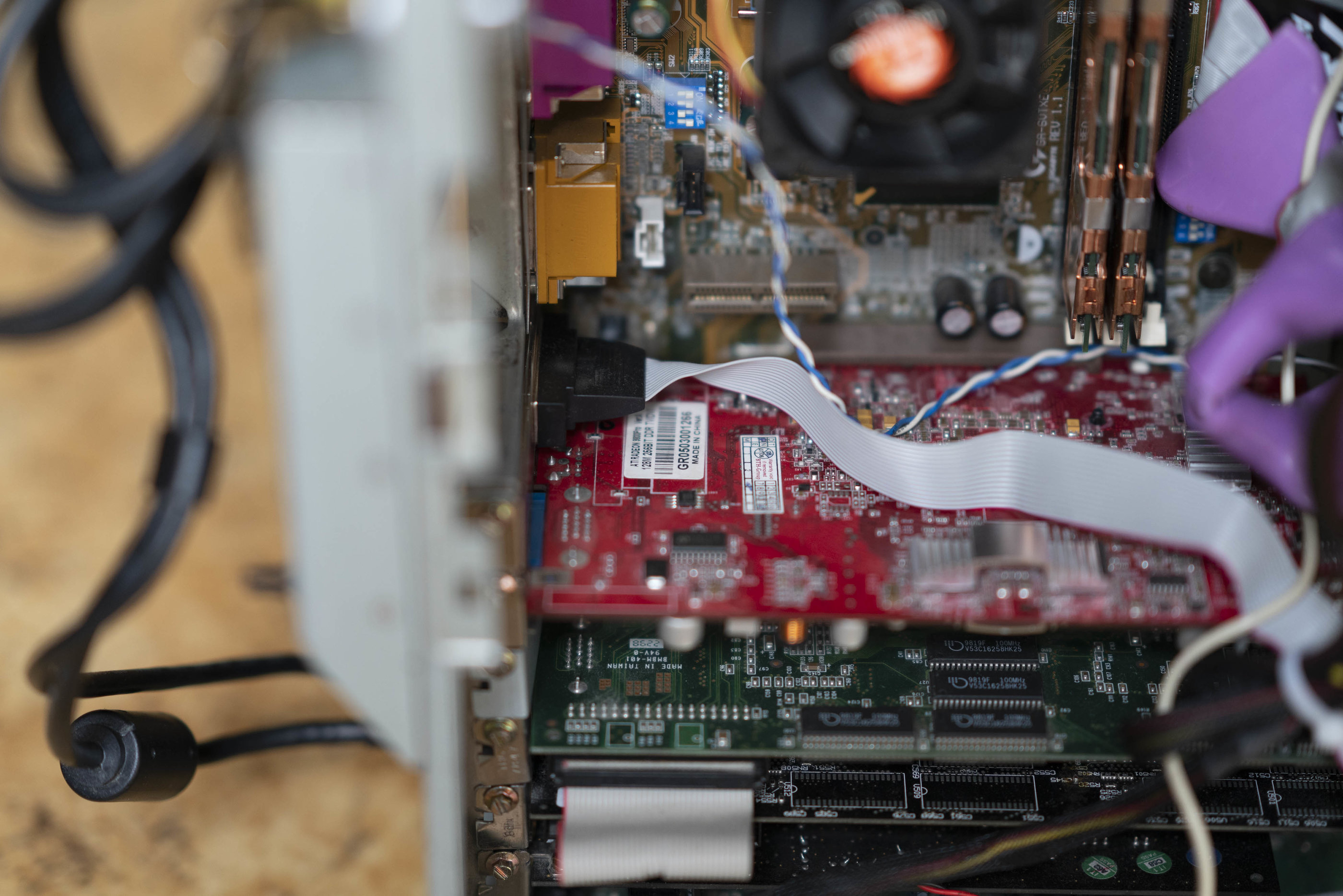

Видеокарта: Ati Radeon 9800 Pro 126mb

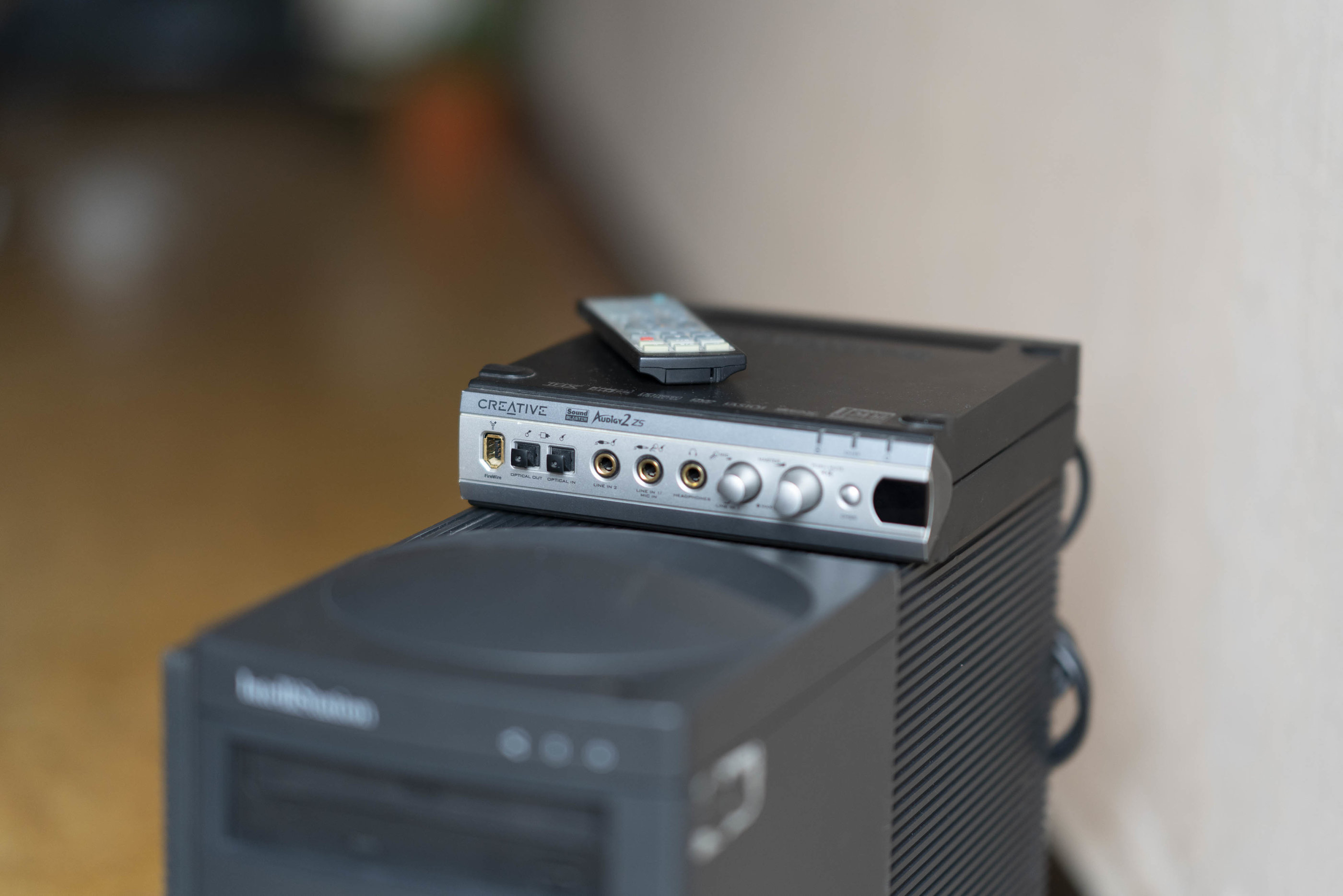

Звуковая плата 1: Creative Sound Blaster Audigy 2 ZS Patinum с внешним блоком
Звуковая плата 1: Creative Sound Blaster AWE 32 (Model CT3990)
Дисковод: 3.5

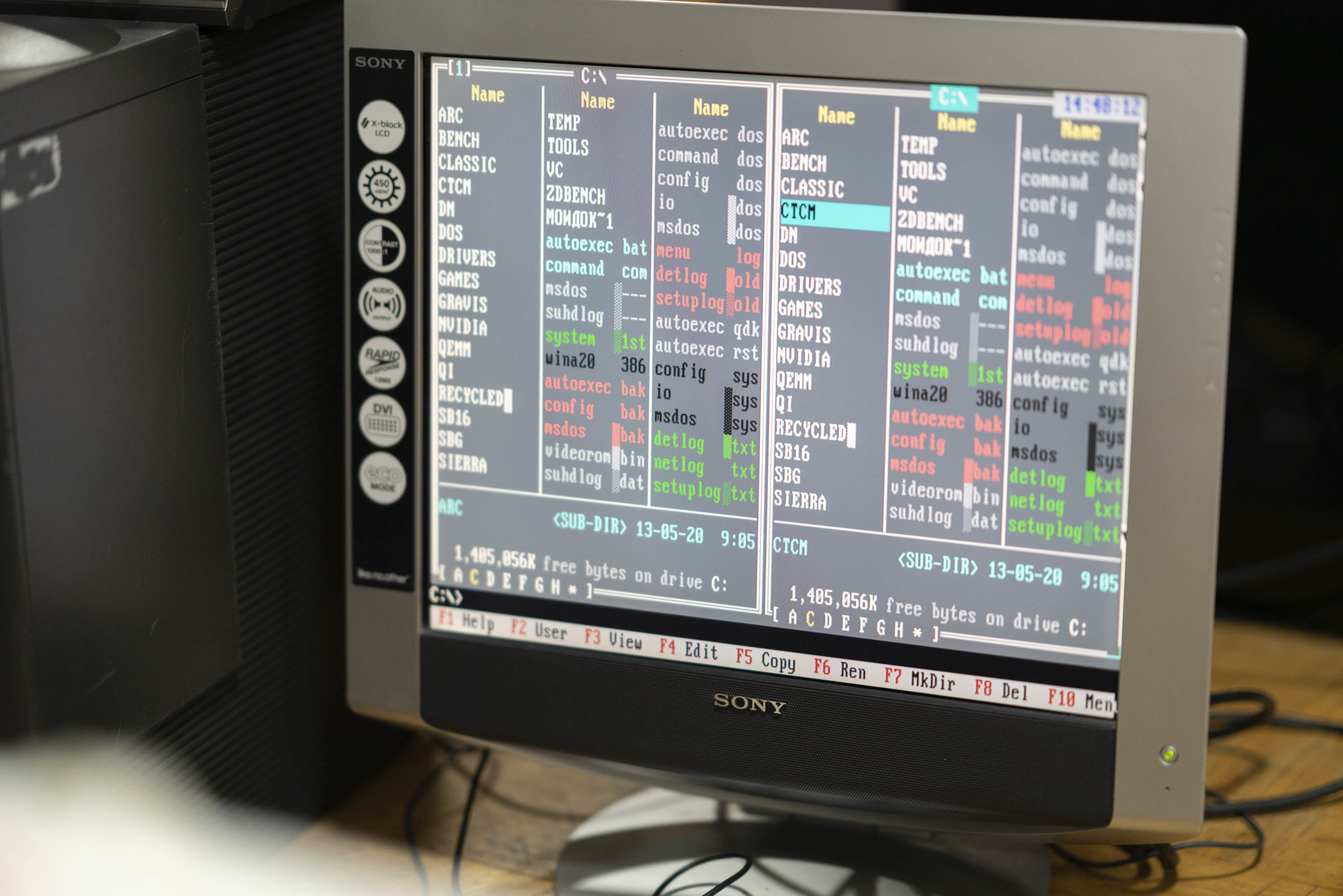

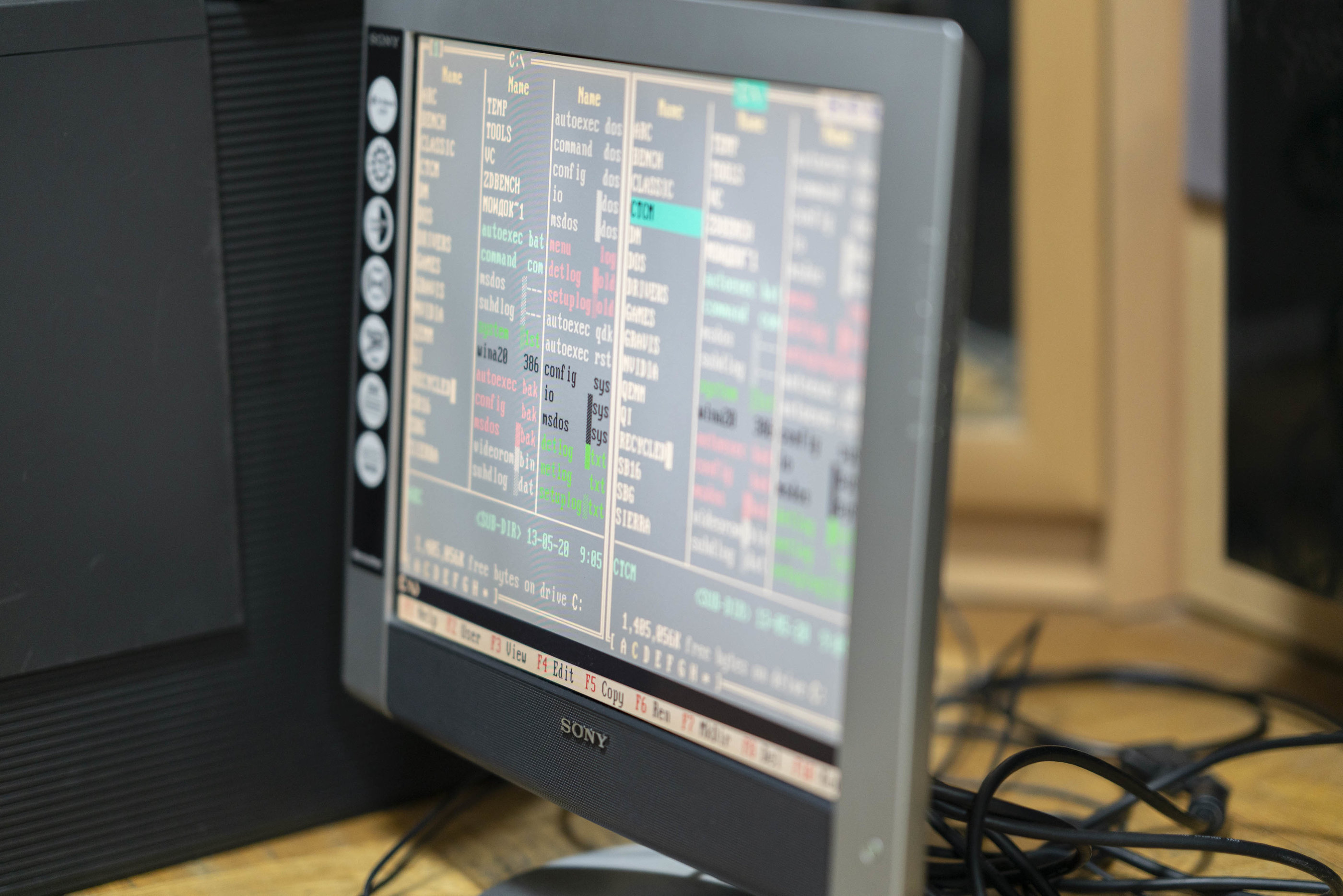

Монитор: Sony SDM-HX95

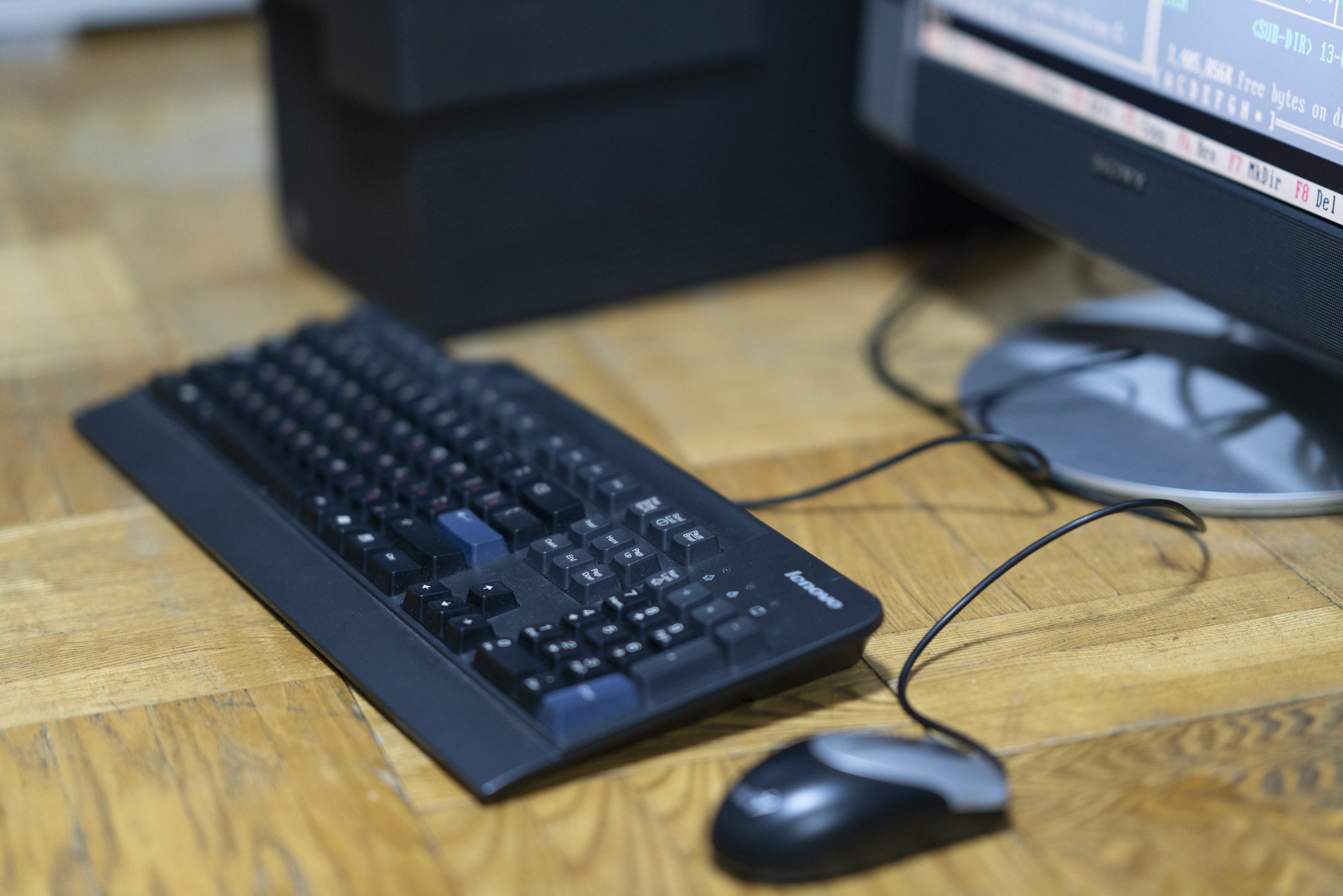

Клавиатура: PS/2 Lenovo
Мышь: оптическая Genius
Джойстик: Gravis PC GamePad



Не хватает магнитооптики и зип драйва для полного дзена



Это только первая конфигурация есть еще 3, но про них позже напишу!

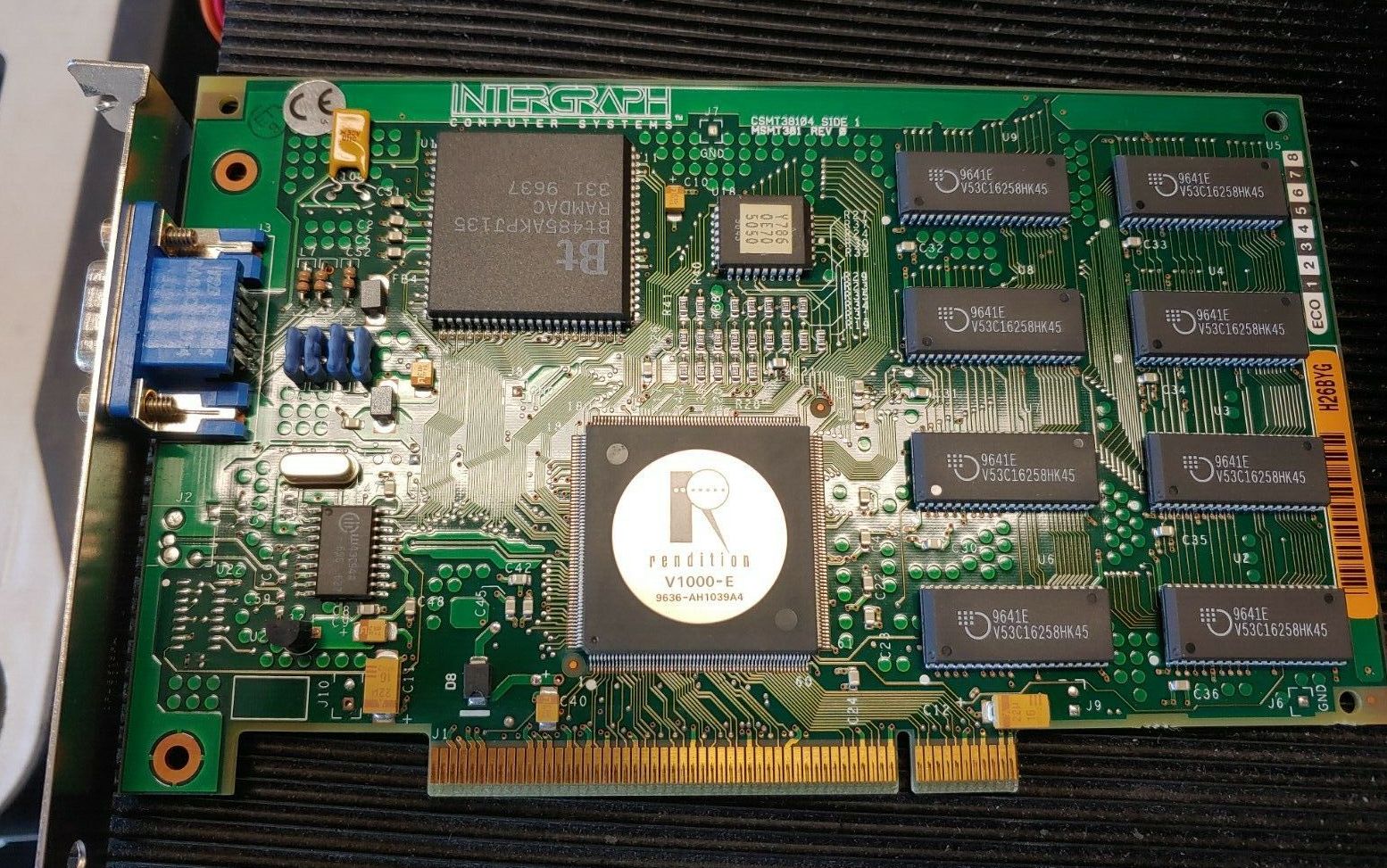

Совершенно неожиданно, - за номинальную цену приобрел еще одну из самых интересных для меня карт

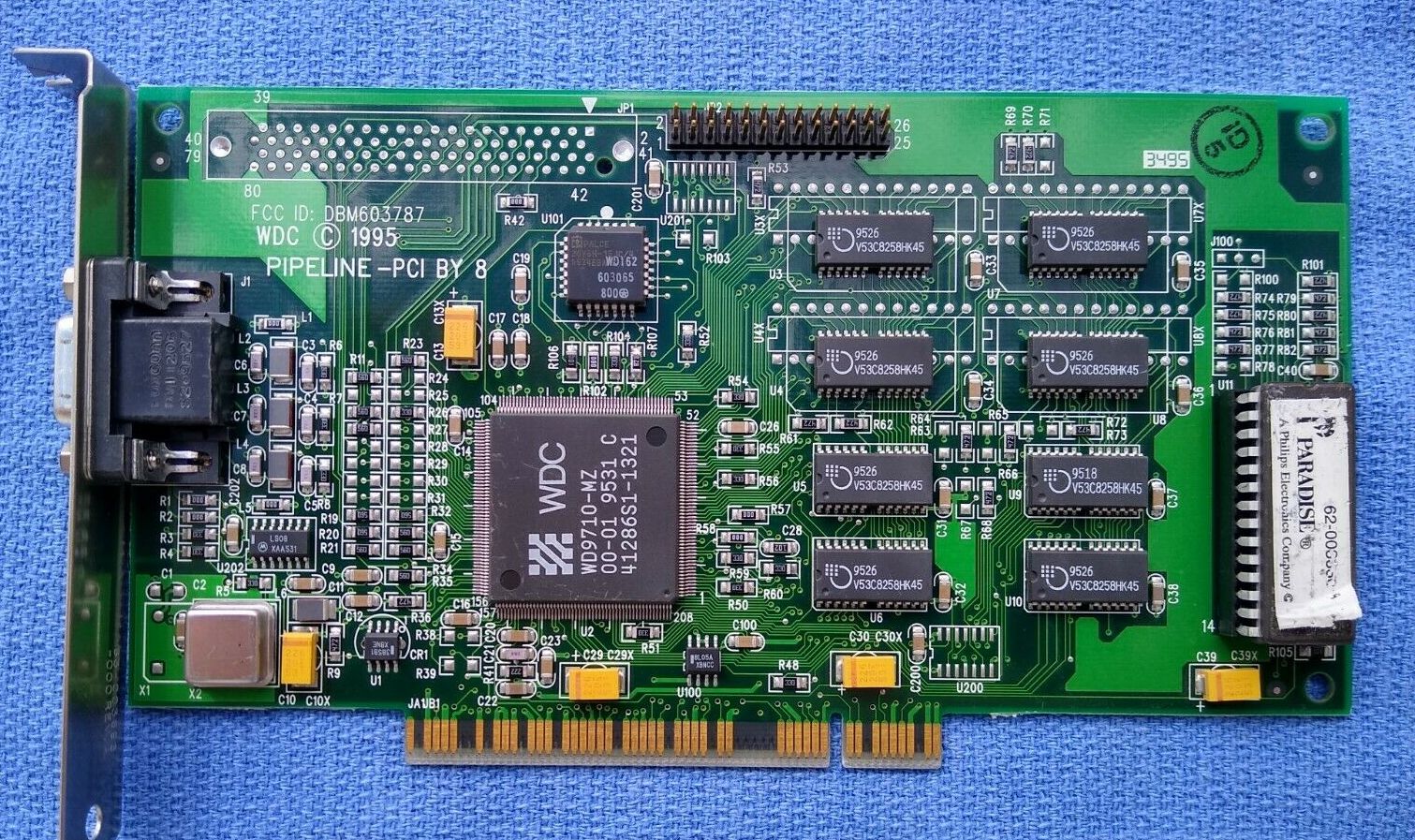

p.s. спонтанная покупка ASUS SIS-305 (все-таки ASUS!). И, наконец, нашел за не кусачую цену видеокарту WDC на pci.



Windows 98. Первая редакция. 1998 год.



MS-DOS 6.0 Upgrade. Версия для России поддерживает кодировку 866, в отличие от американской.




Windows 2000 Professional. Тут всё стандартно.
