Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Вот это я бы купил)) Но увы..

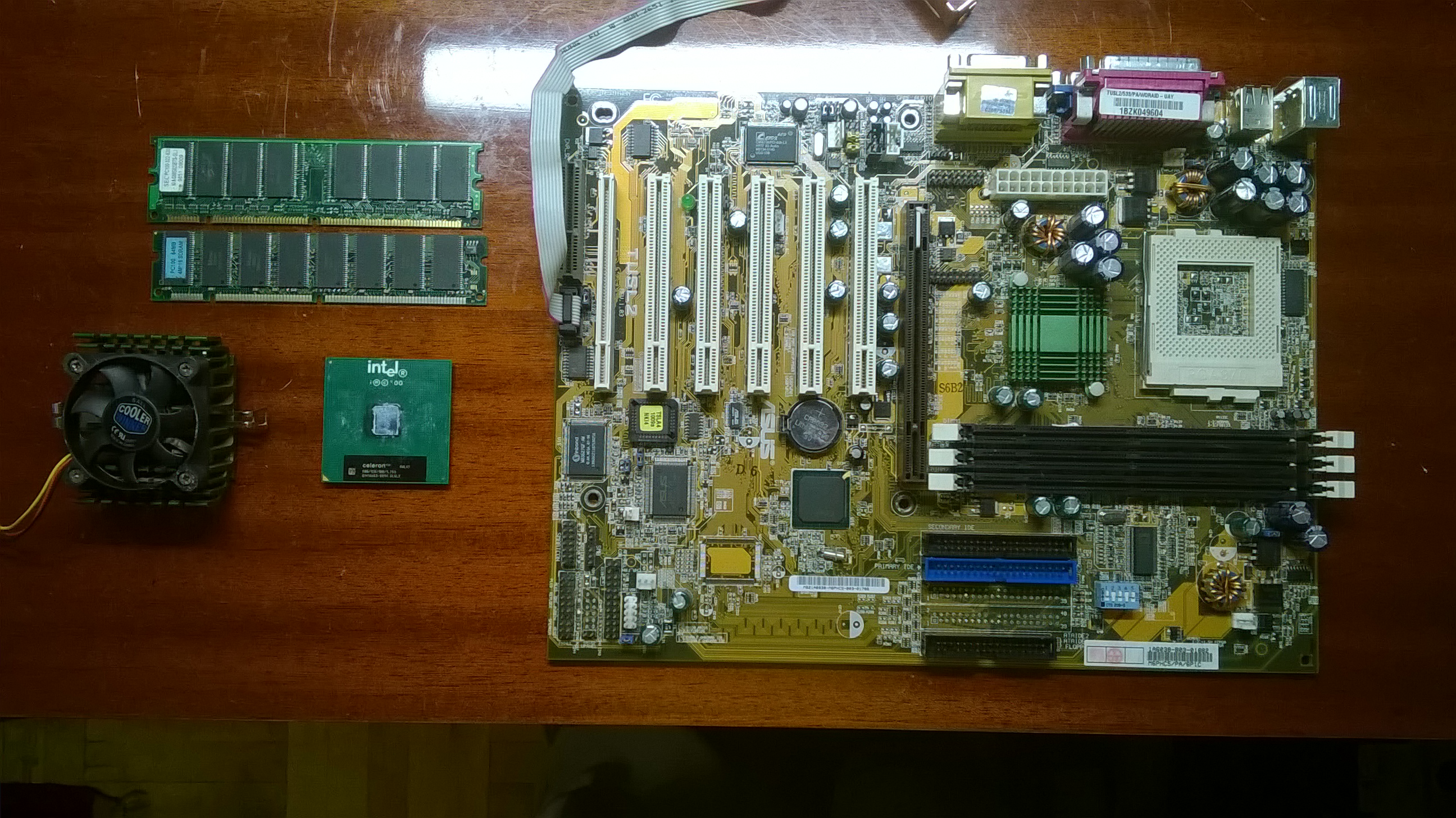

Пока тестил только МХ. Остальные параметры, кроме материнки те же самые.

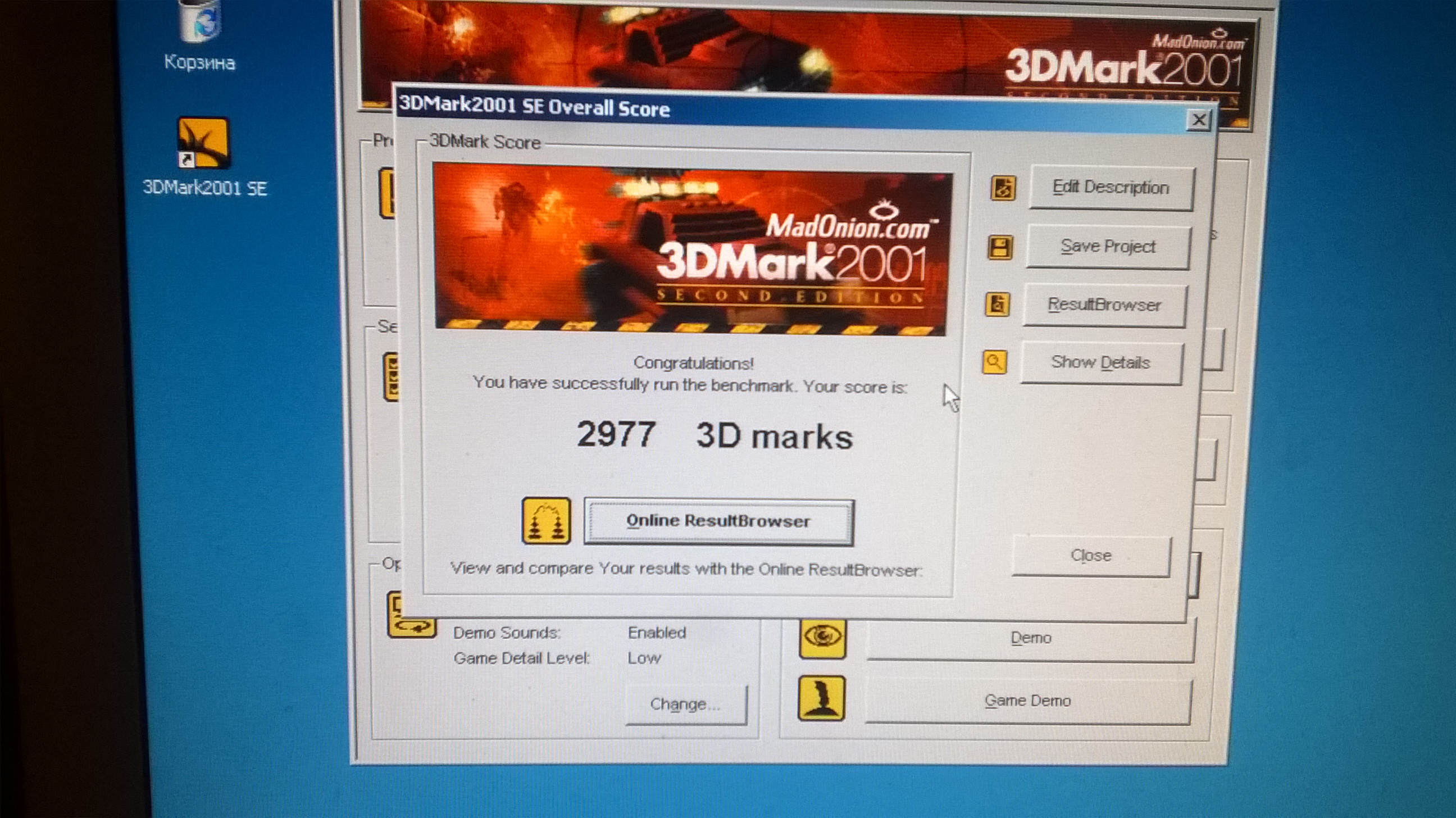

1. No Name GF4 MX 440 (250/350, шина SDR, 128bit, 333/333) - 2977

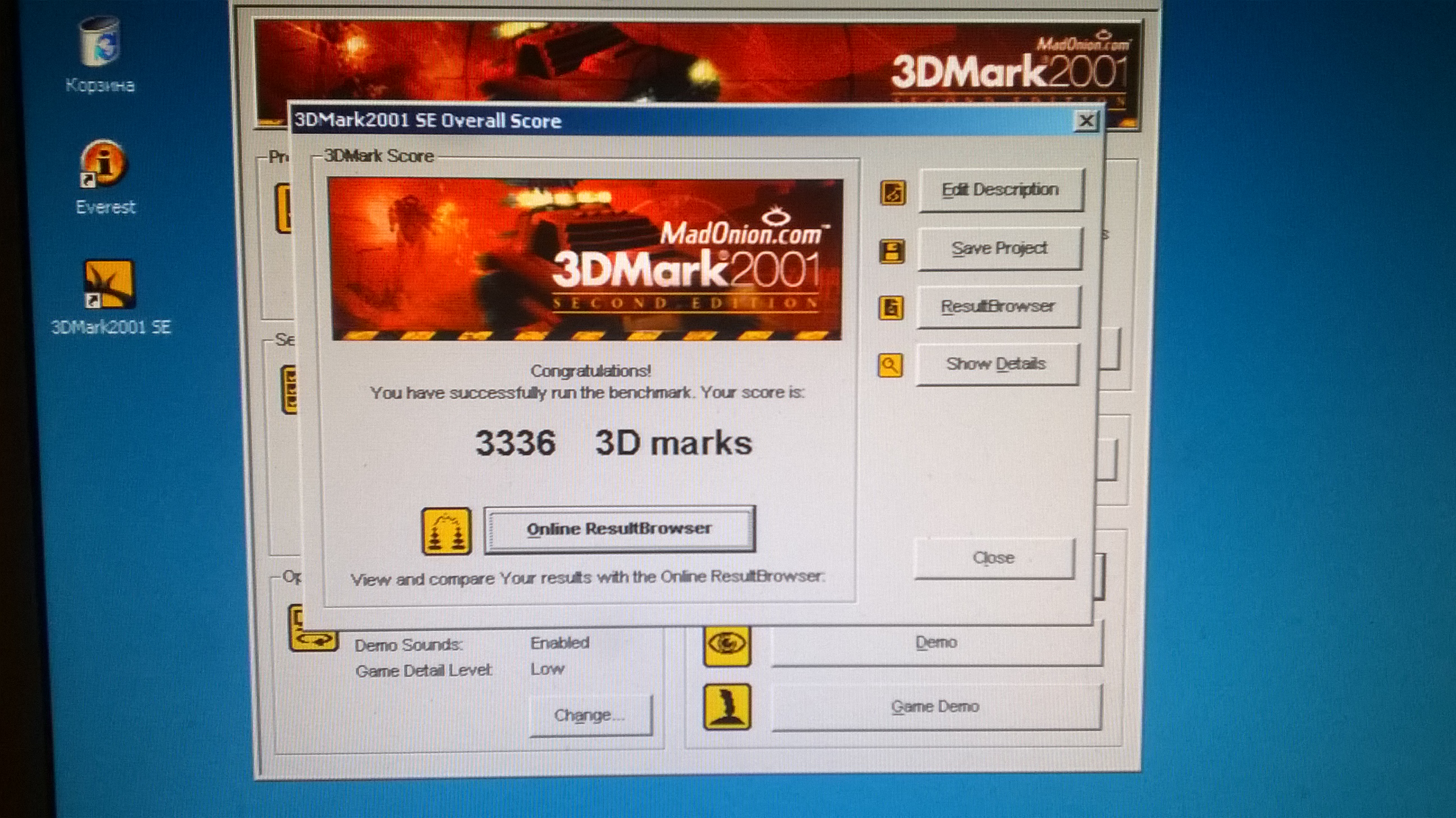

2. No Name GF4 MX 440-8x (274/350, шина DDR, 128 bit, 202/405) - 3336

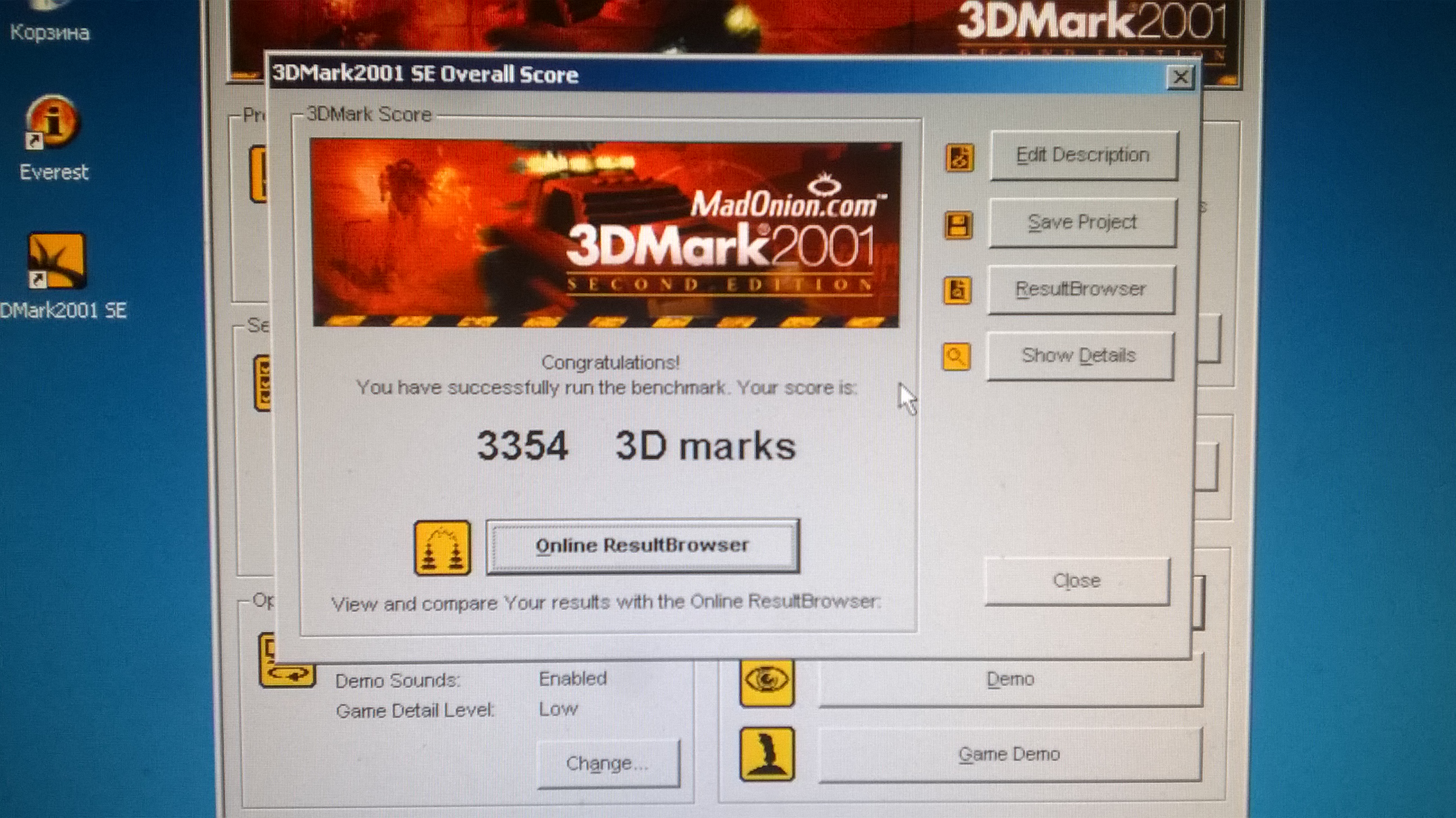

3. Abit Siluro GF4 MX 440-8x (274/350, шина DDR, 128 bit, 256/513) - 3354
От проца сильно зависит. Поставил Цел 1200, Abit показал - 4550



вот



Спасибо

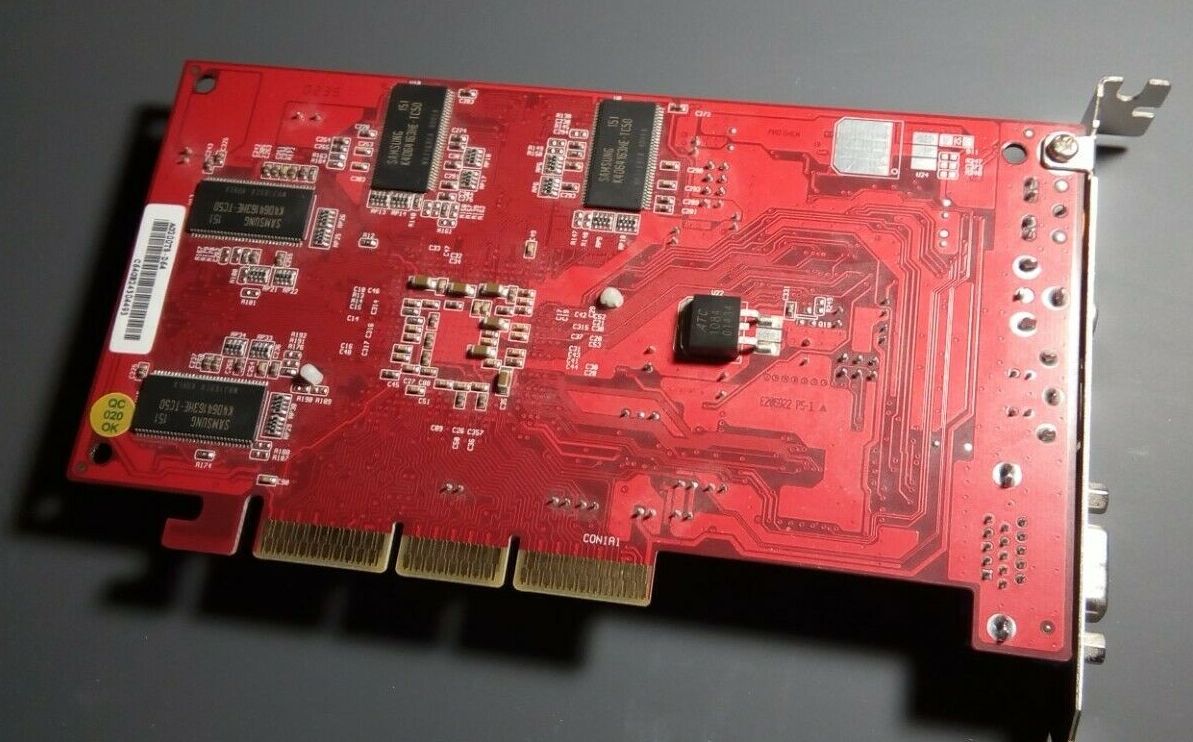

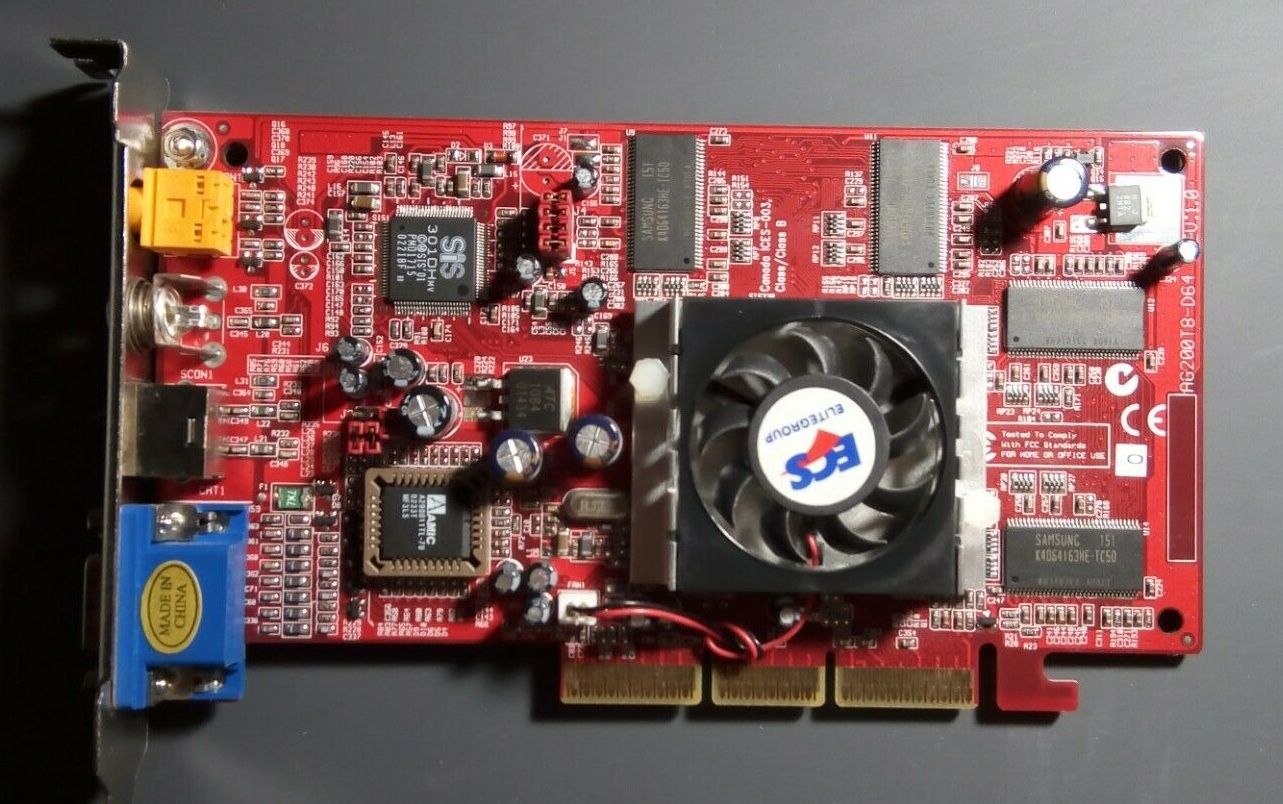

Приобретено за весьма скромную сумму на ebay.



И зачем? Если в коллекцию - да! А так - весьма посредственный ускоритель. IMHO Trident Blade даже лучше был... (Хотя еще то "гумно"!)



Я не следую такой логике. Множество интересных карт - вообще не ускорители. Не так давно я поменял gtx660 на rx570. Что можно сказать о gtx660? Посредственный ускоритель. По trident вы что-то сильно напутали)) Даже если XP, - но его я протестировать пока не могу, до тех пор пока не проверну эксперимент по расширению базы 64bit-ной карты, что у меня есть, дополнительной памятью. Потом еще где-то искать оригинальный биос.



Ну так можно и сказать что у меня Matrox Mill II, по идее тоже не ускоритель...



Нельзя. Но вы верно подчеркнули собственный ход мысли.

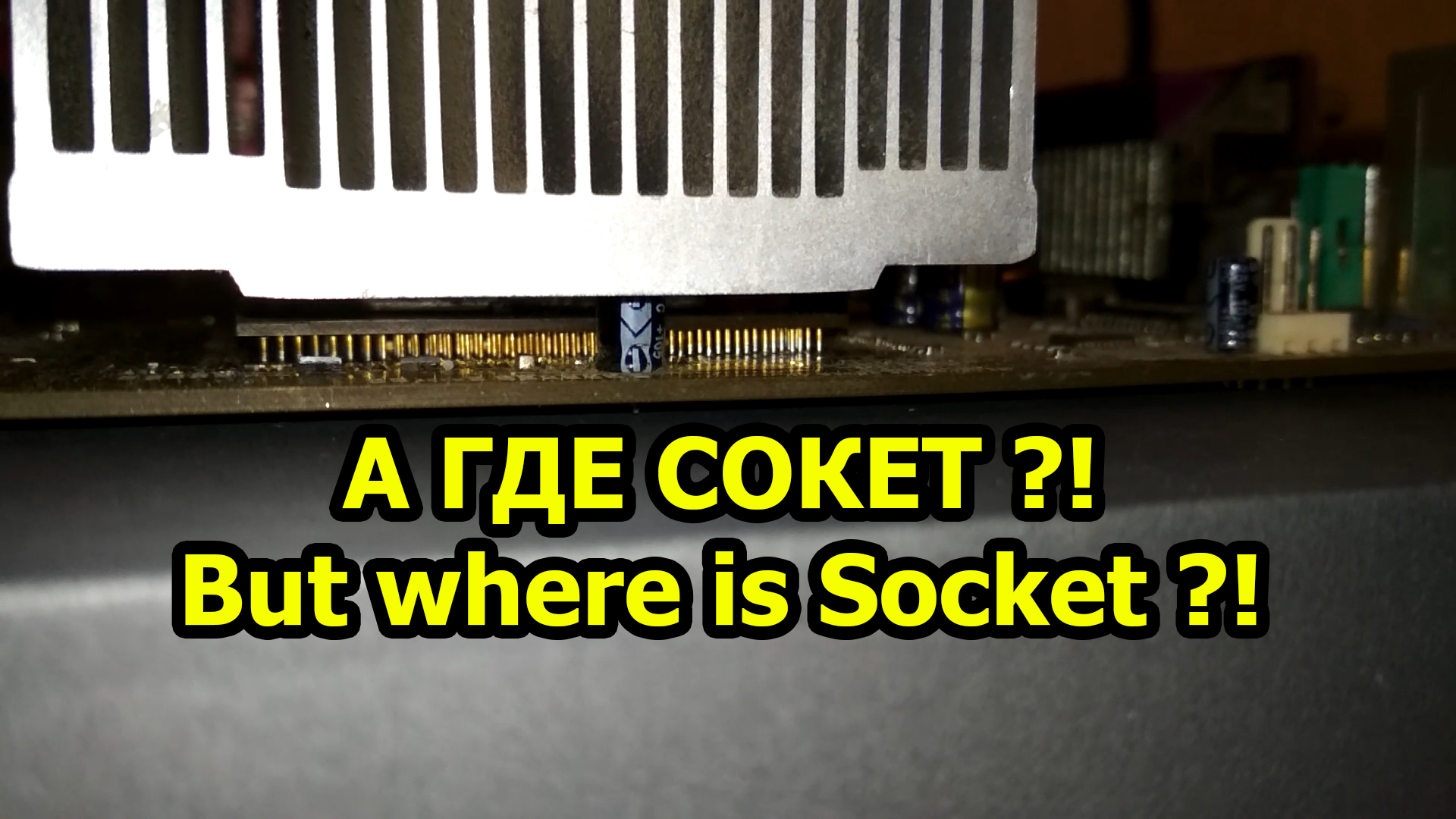

CPU Solder.jpg



@dante1, я получил разрешение от разработчиков кое что показать. Автор идеи всех проектов мой приятель по вагонам, а непосредственный создатель - Тиидо из Таллинна. Скрывай, не скрывай, вон на платах везде его имя видно. Многие его знают, очень талантлив! Просто монстр.

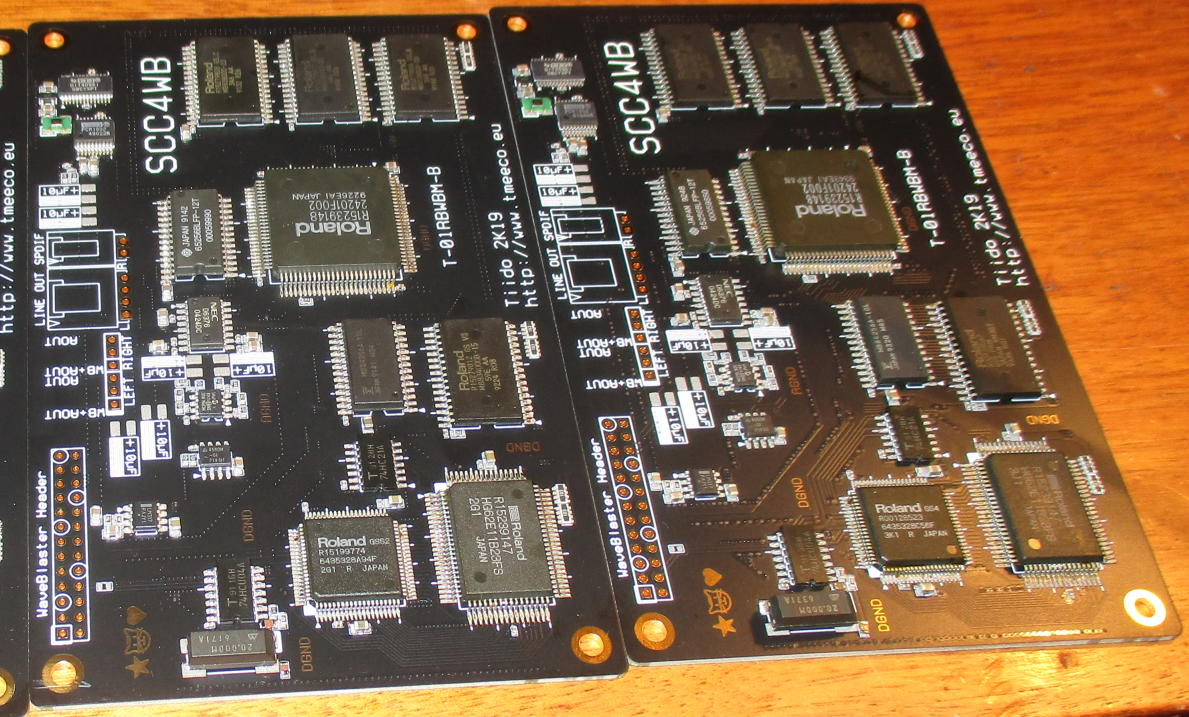

Это SCC-1 и SCC-1A, пересаженные на WB дочки и имеющие цифровой выход 44,1кГц.

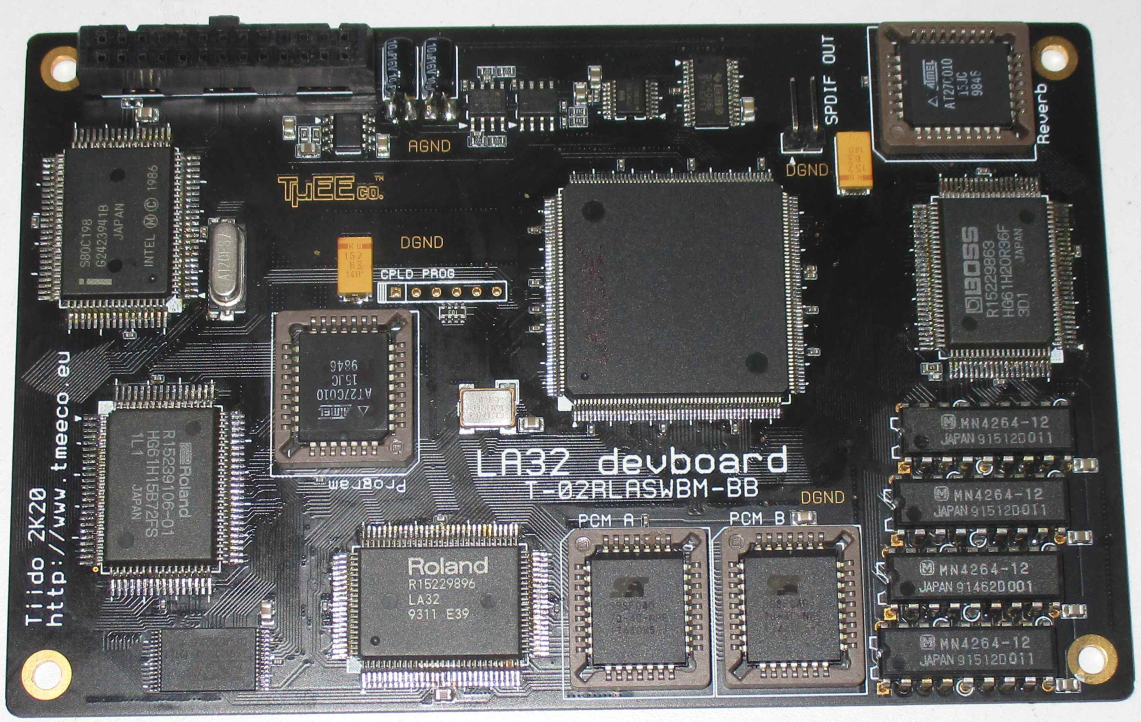

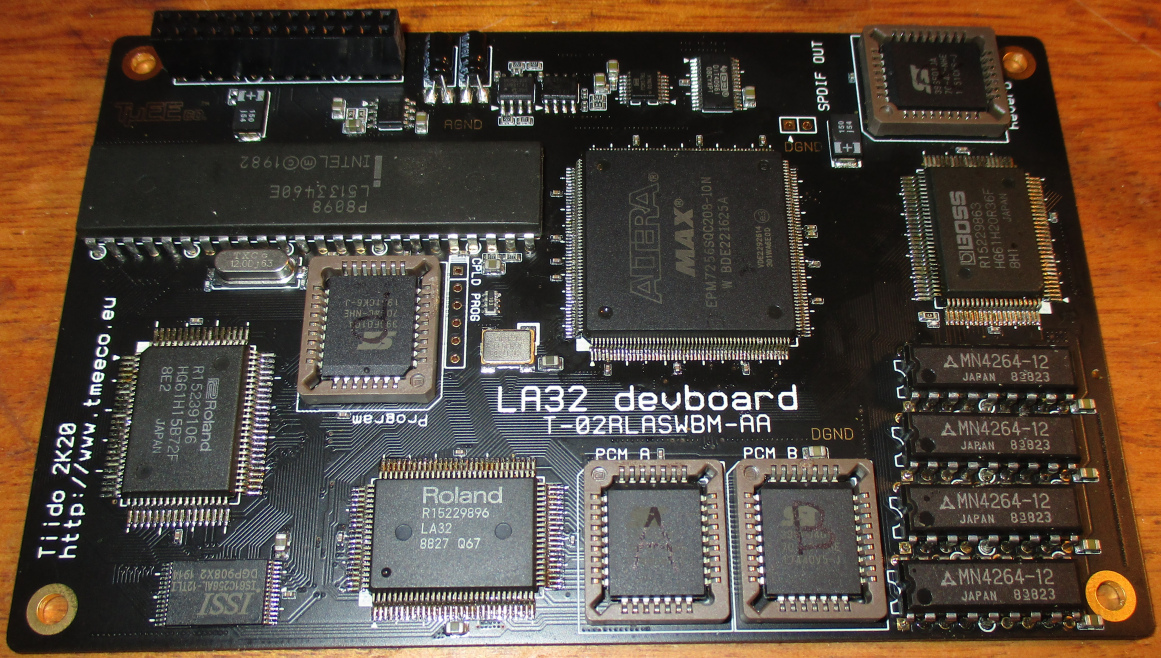

Это дочки "LA32", первая представляет собой клон CM-32L/LAPC-I, вторая - клон CM-64/CM-500. Они будут продаваться без ROM, отыскать и впаять ROM отдельная задача для покупателя. Думаю, связано с двумя причинами, авторские права и предельная редкость. Искать ROM проще всего из каких-нибудь доноров MT-100, D-110 и т.п. Обе дочки оснащены цифровым выходом, вероятно, 38кГц.

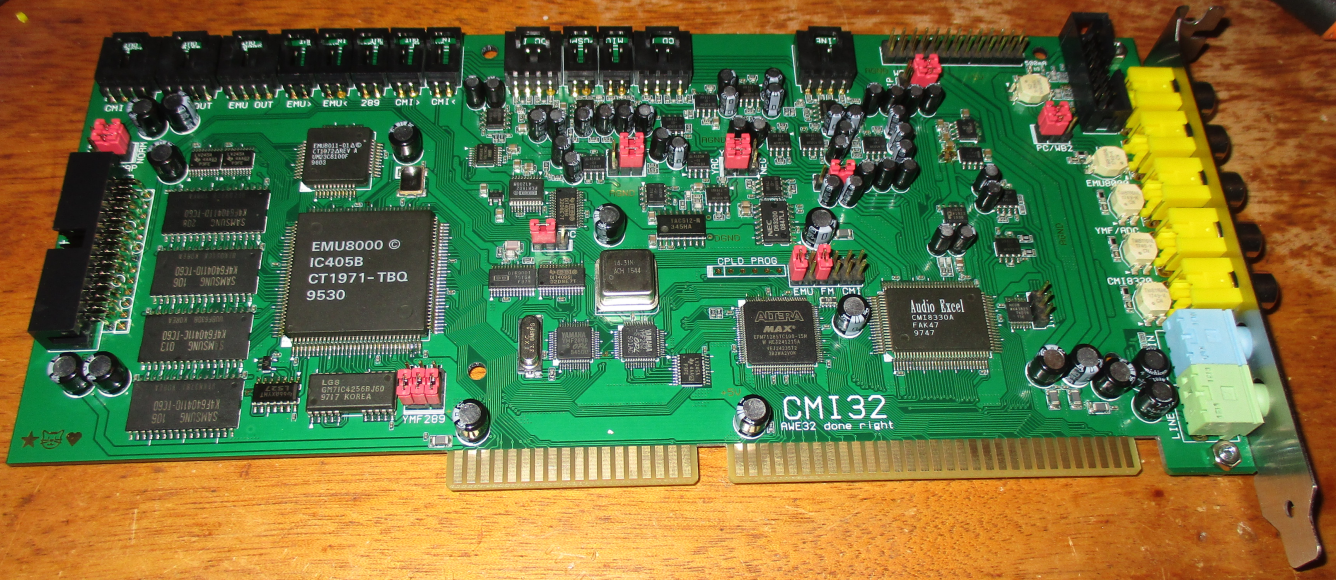

А это - гвоздь программы CMI32. Возможно, это лучшая карта AWE за всю историю. На ней даже амбициозно написано, и не без оснований: "AWE32, сделанная правильно". Пока прототип. Я недавно уже рассказывал о ней:

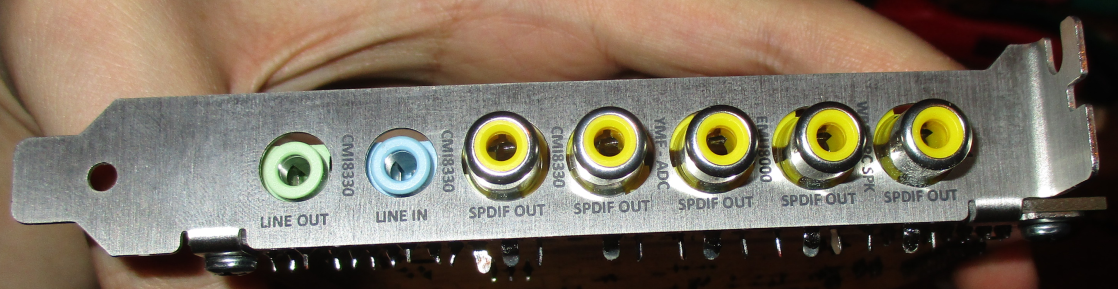

Память 28мб присутствует. Вместо креативовского SB16 установлен CMI8330A, ни в чём ему не уступающий, без бага hanging note, с полноценным цифровым выходом. На карте полным-полно сепаратных входов-выходов, позволяющих коммутировать чипы друг с другом в любой очерёдности и/или с другими картами как угодно. Мне очень приятно, что я сильно повлиял на эту карту, даже не подозревая о планах её создания. Мы просто общались и обменивались инфой, я рассказывал, как соединял вместе цифровые тракты карт на CMI8330 и EMU. А потом я однажды увидел, что в ней реализованы все мои самые-самые предпочтения, и охренел. Он в принципе просто взял мою статью о звуке в DOS и фактически запилил её ключевые идеи в эту одну карту! После отладки прототипов за первым серийным экземпляром (после "хозяйских", разумеется) я в очереди первый, и мне правда чертовски приятно.

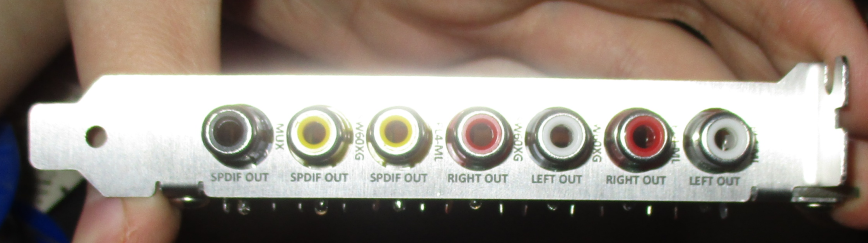

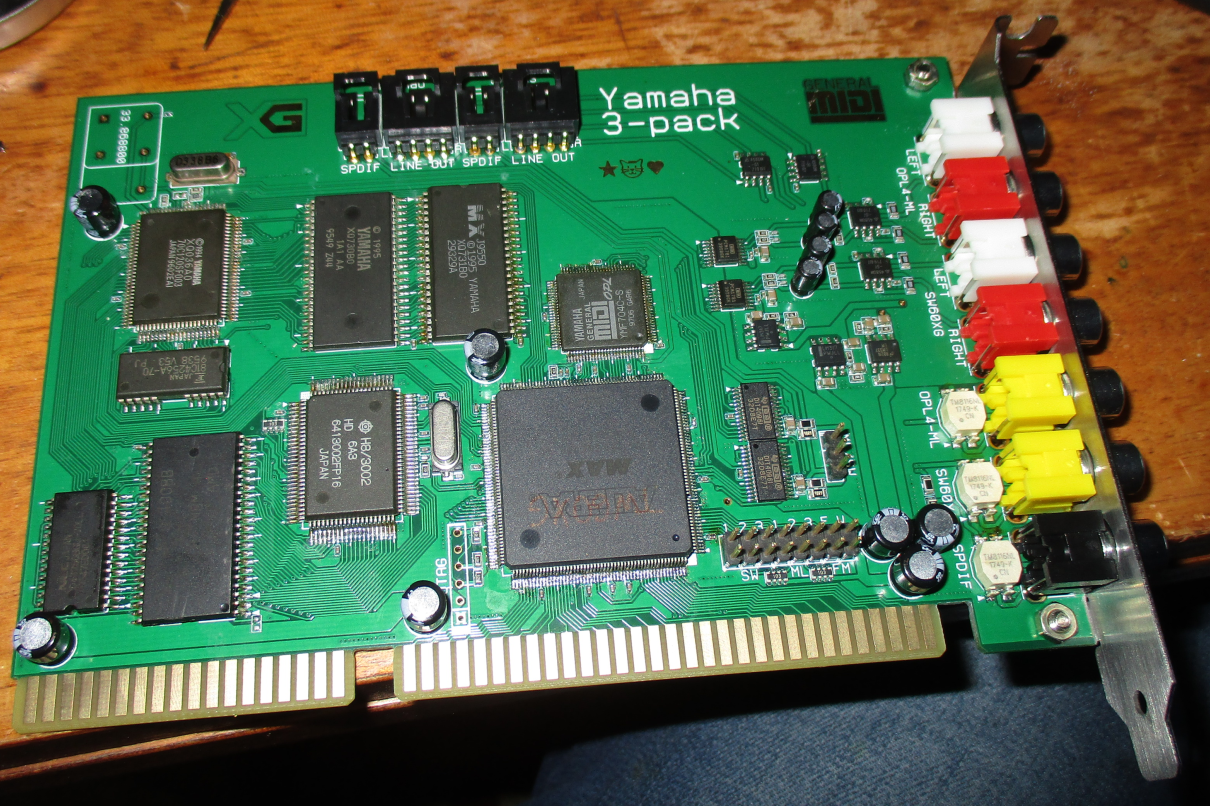

Это SW60XG/XR385 и OPL4 на одной плате. Вход, как на SW60XG, отрезан, Тиидо не захотел с ним заморачиваться. Но выходы 44кГц представлены в полном объёме, лучше некуда. Продаваться будет без ROM.

На очереди потом будет аналог GUS Extreme, но не на ESS. А вместо GF1 на этой карте будет ПЛИС от Altera. Разумеется, что всё на ней будет представлено и в аналоге, и в цифре. Я для этого проекта скоро отправлю одну свою карту (очень редкую!) для изучения, на которой я настоял как на отправной точке для этого проекта. Если удастся найти драйверописателя, то драйвер для этого "экстрима" будет особый, как предполагается и для AWE64 Legacy. Смысл написания драйвера в экономии ресурсов, чтобы SB+GUS использовали одно IRQ и один DMA.

Светить другие проекты от Тиидо мне на сегодня было запрещено.



Шикарно, теперь отложить на это все пару зарплат только)



Написано же, банки искать нужно)) А уже потом озаботиться вливаниями)



Между прочим, на карте AWE64 Legacy есть возможность роутить HardMPU свободно на WB гребёнку или внешний порт, и если прикупить AWE64Legacy+LA32, это будет бомбический набор! Но и цена в районе 300EUR+300EUR примерно.



Представил персоналии, томящиеся в очереди: медведев, сечин, потанин...



Да уж. В условиях нынешнего положения, можно даже не делать партии более 5 штук. Попускать слюни, и утешить себя мыслью, что «как-нибудь в другой жизни раз»



@2Rain, я не думаю, что у них хватит воображения и вкуса оценить такое. Скорее уж рядовой Ваня, ну не из самой бедной веси, отложит на одну из таких плат половину зарплаты. И таких любителей на всей планете найдутся считанные десятки. Богатеи значительно реже бывают увлечены интеллектуальными хобби, гораздо чаще винными погребами и спорткарами, в которых они даже толком не разбираются и толком водить не умеют. А "наши бараны" для них нечто более тонкое, которым уж точно нельзя пыль пустить в глаза и похвастаться перед глупыми "друзьями". Ну а высшие эшелоны власти - тем паче. Они типичные потребители, сверхпотребители серийных сертифицированных продуктов, являющихся прежде всего предметами роскоши. У них просто не хватит соображалки оценить такую нетривиальную работу.



300€ — ну прямо космические деньги. Люди на свои хобби на порядки больше тратят (и вовсе не обязательно это миллионеры).



много мало, но эта сума уже ближется к средней ЗП по Украине, как у вас там РФ может немного если средняя к примеру 1000



@dante1, а при чём тут РФ и Украина? Речь о
