Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

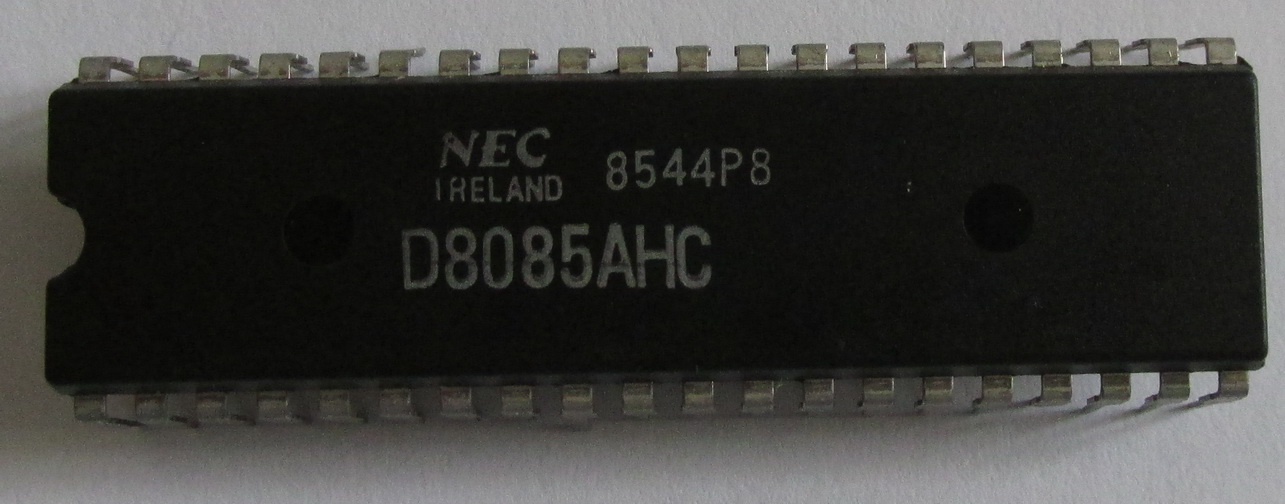

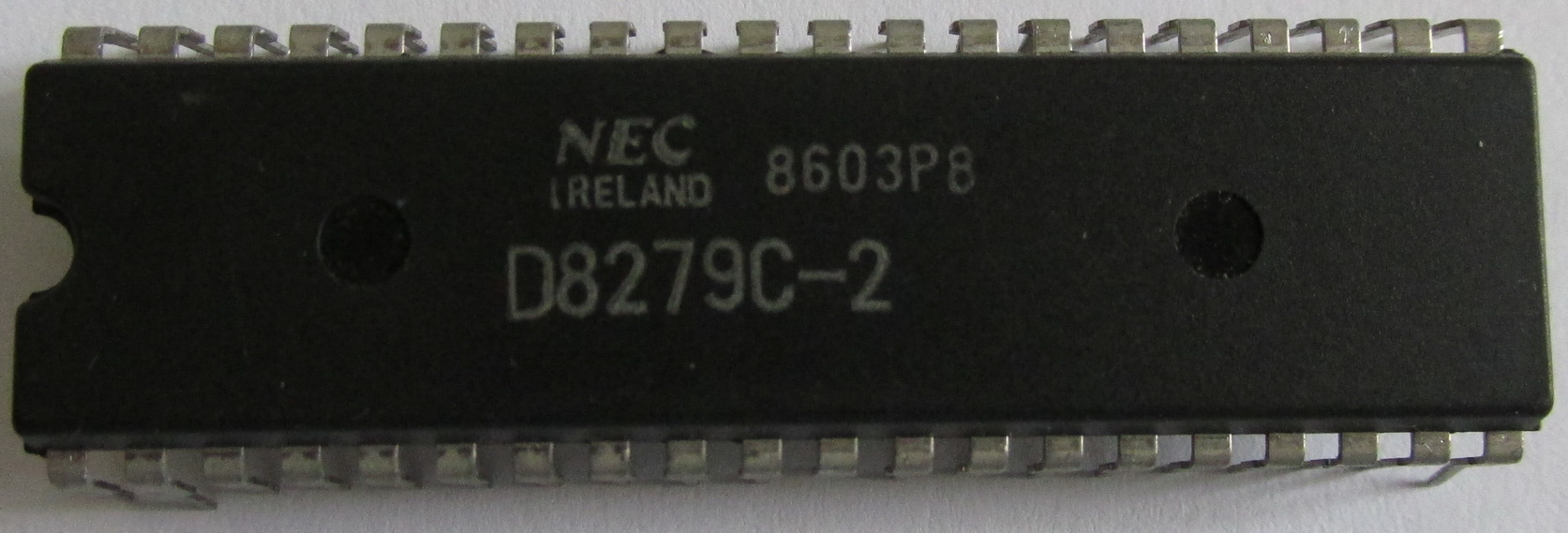

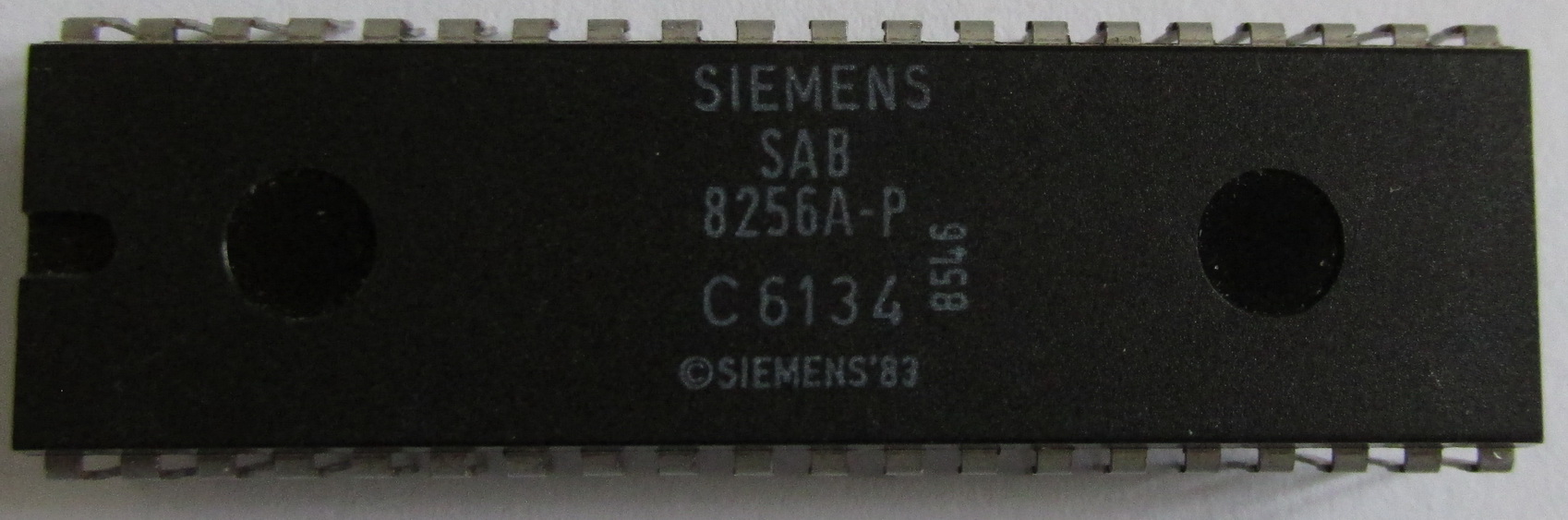

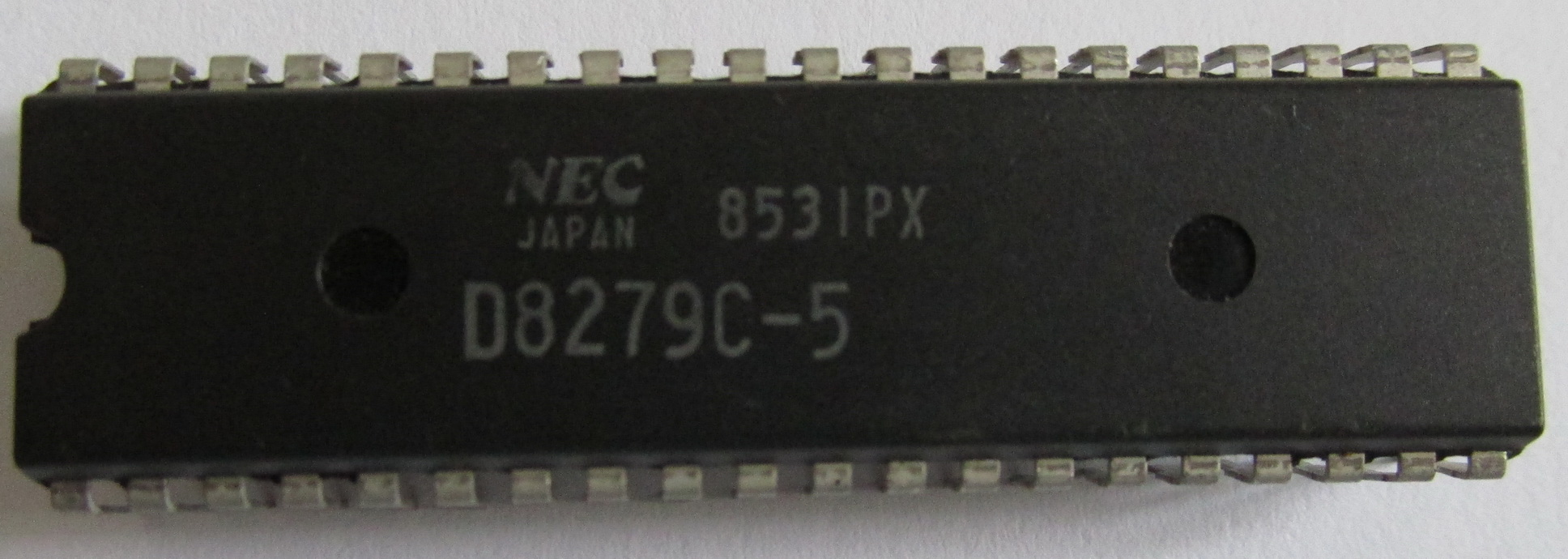

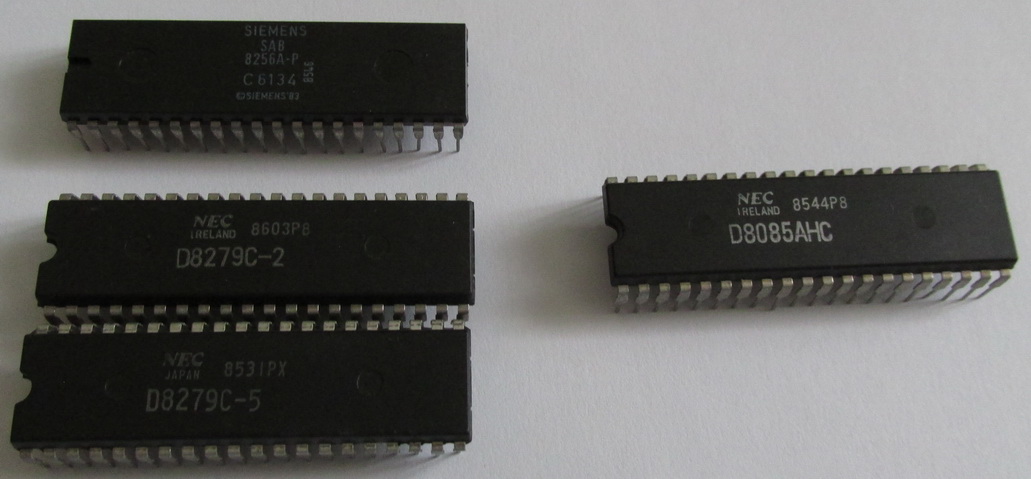

Есть D8085AHC на 3 МГц и к нему 2 клавиатурных контроллера NEC D8279C-2 и D8279C-5, а так же IO контроллер Siemens SAB 8256A-P.



@Колючий, благодарю! Фотографии залил.

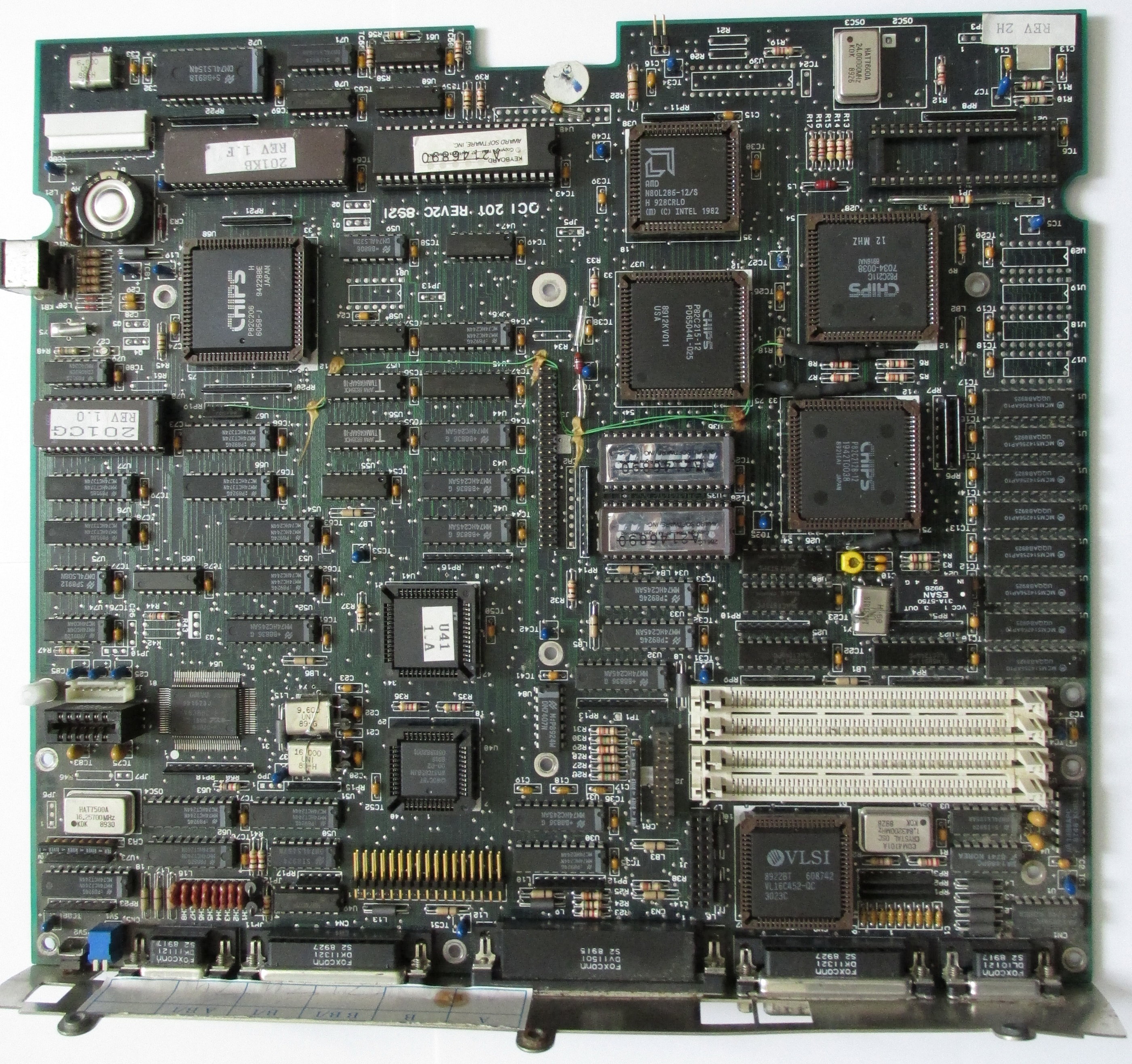

Не столько раритет, сколько странная железяка.
Валяется у меня 286-я материка из ПК КОМПАН с подозрением на померший один из чипов чипсета.
Она на Chips P82C206, *211, *212, *215.

И тут попалось нечто непонятное из чего-то брендового (или вообще какого спецПК) с таким же чипсетом, да ещё всё в кроватках. Прям идеальный набор для донорства.

Материнка имеет кучу портов, 12МГц камень, сопроцессора нет, SIMM30 слоты, несколько непонятных разъёмов, врядли под ёлочку, и на ней нет привычного AT питания и ISA слотов...

На th99 её не нашёл.

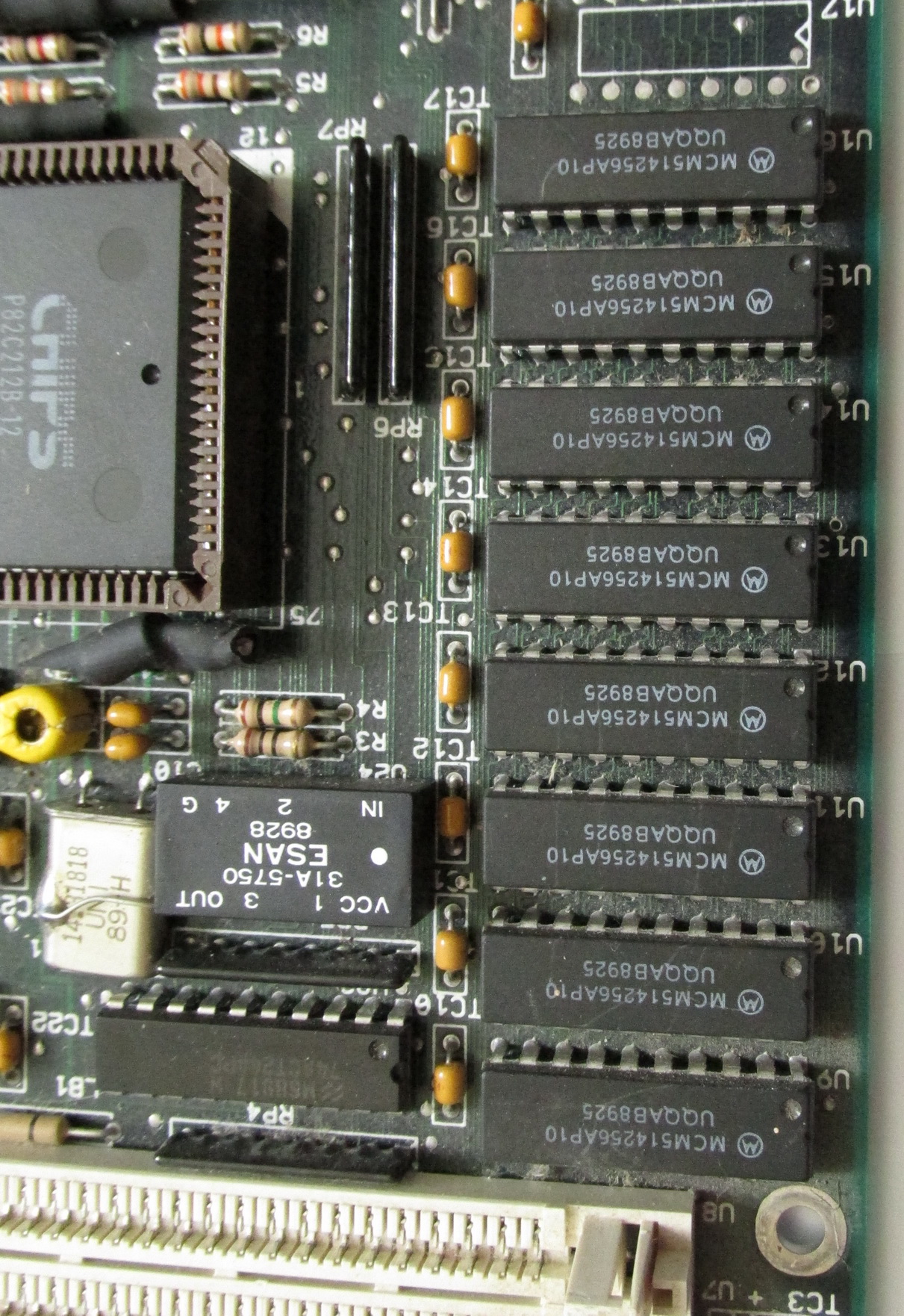

кроме SIMM30 на плате набран 1Мб памяти 8-й чипами MCM514256A, это 256k X 4, что даёт 32-х битную шину данных. Такого быть вроде бы не может у 286-го, память набрана в 2 банка по 512кб.
По сути аналог 4-х SIMM30 модулей по 256кб.

Если при распайке такого набора есть ещё и SIMM30 слоты, то, похоже, материнка понимает более 1Мб оперативки.

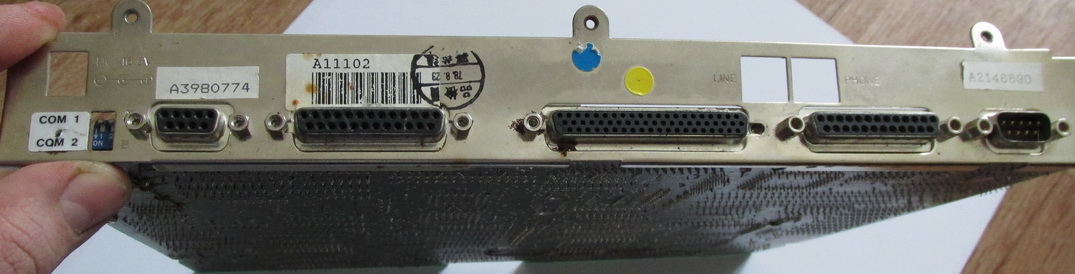

Порты выглядят странно. Для клавиатуры есть PS/2, но он на боковой стороне, а не там, где находится I/O панель со всеми остальными портами (видно на общем фото вверху).

Под наклейкой COM 1, COM2 есть микрокнопка, как раз где она продавлена. Ресет чтоли?
Возле отверстия явно CGA/MDA выход. Совсем непонятно, что за здоровенный трёхрядный разъём 62-х контактный. Нечто промышленное? Или разъём какой док-станции?
Слева вверху окошко для разъёма питания, постоянка, 16.5В. Явно стоял ещё бутерброд с каким-то небольшим БП. Стойка и подходящий разъём как раз в том районе есть. Питается оно совсем не стандартно.
Так же есть окошко для модема. И за нима в принципе есть пара разъёмов, которые вполне могут быть для специального бутерброда модема.

Теперь, чего у нас интегрировано.

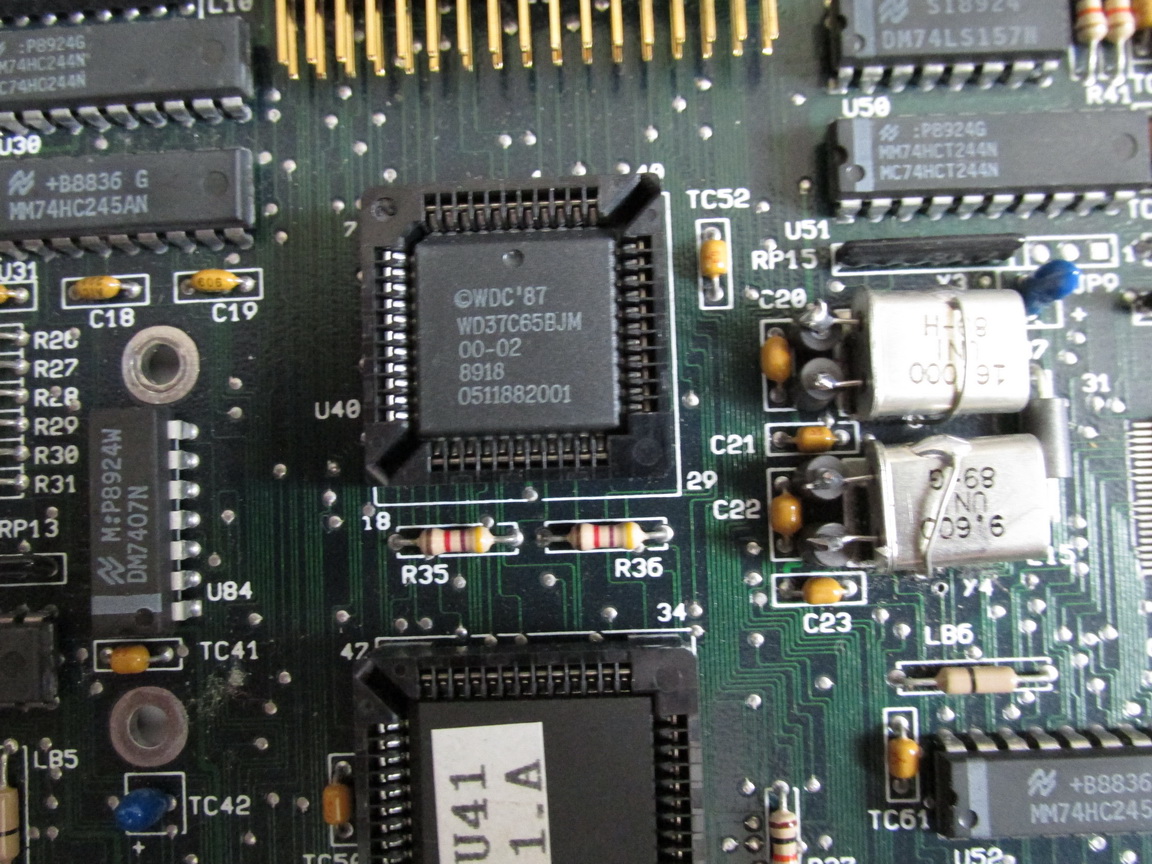

Это контроллер FDD, выше лежачая гребёнка привычного 34-х пинового шлейфа. Ниже в кроватке нечто "U41 1.A". Попортил наклейку, это PLHS501 программируемая логика, что в неё может быть зашито - понятия не имею.


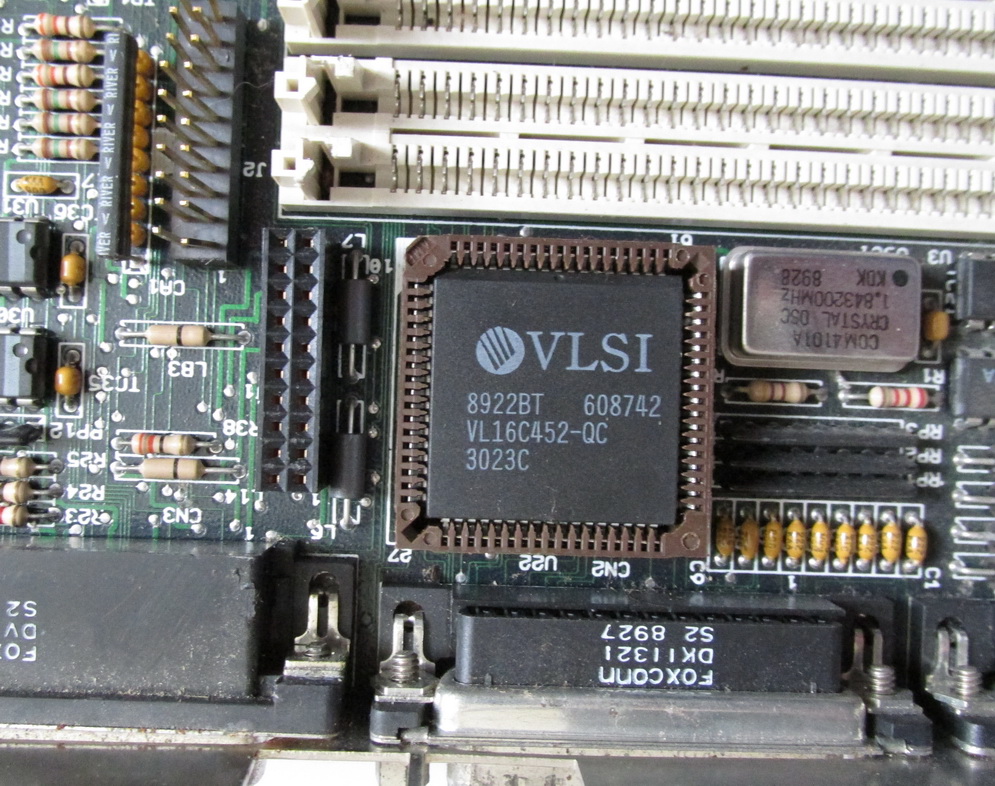

Этим чипом реализован LPT и 2 COM порта.
На фото так же видны окна для модема в IO панели и непонятные разъёмы, подозреваю, для модемной платы.

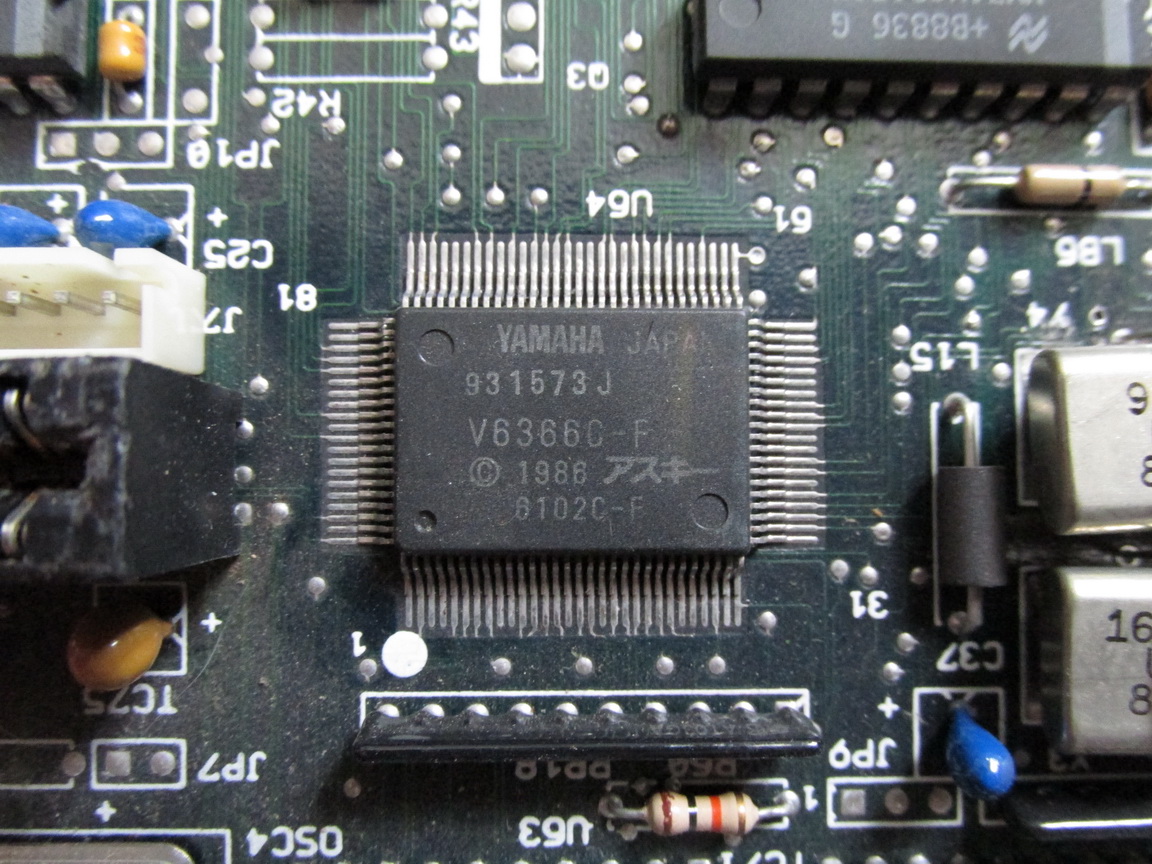

А вот не знал, что ямаха делала видеочипы. Это CGA/MDA/Hercules контроллер, который умеет работать как с CRT мониторами, так и с LCD панелями. Посмотрев внимательнее нашёл так же 2 DRAM чипа 64k x 4. Видеопамяти 64кб, ширина шины аж 8 бит...

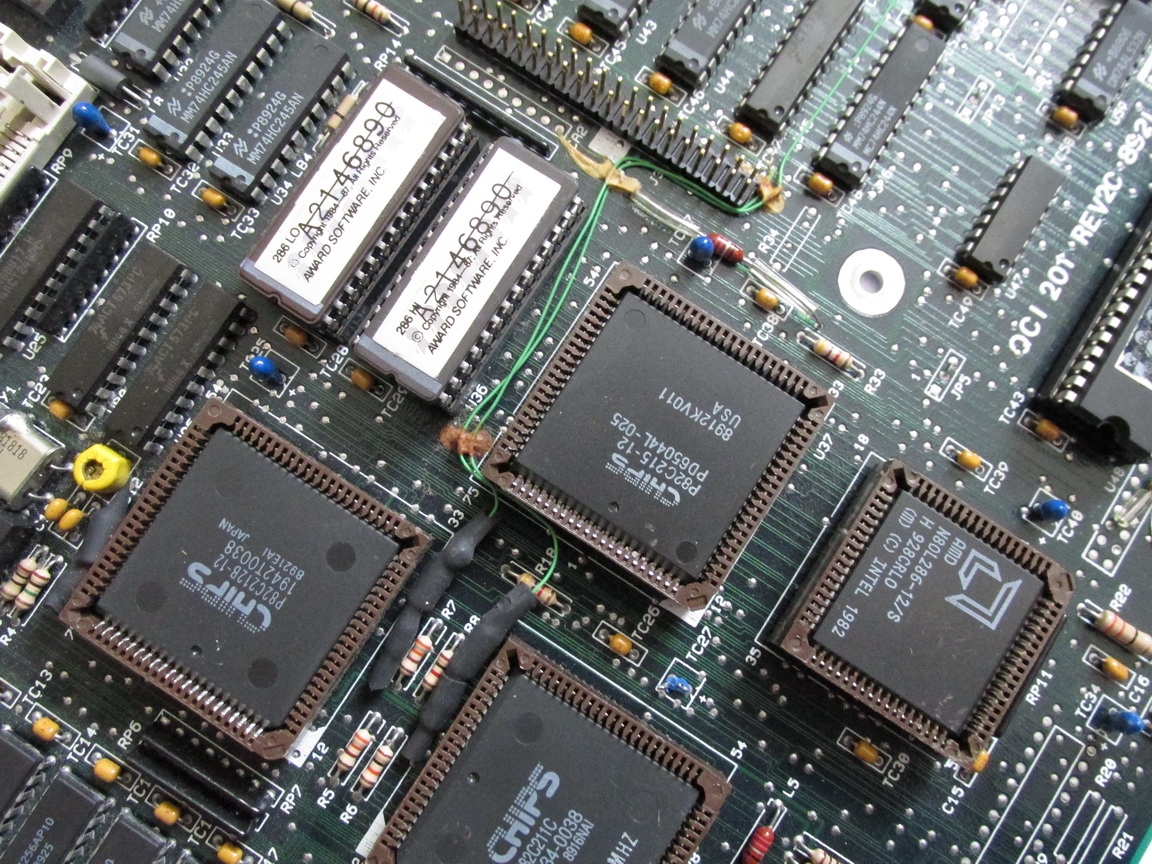

Вверху 40 пиновая гребёнка. ОЧЕНЬ напоминает IDE... но не уверен. Какого-то IDE контроллера я не нашёл, но на плате есть плиска и огромное количество 74-й логики... Кроме привычных пары микросхем биоса и клавиатурного контроллера есть так же ещё 2 ROM чипа с УФ стиранием. Может на этом он и реализован? Или может это нечто проприетарное, используемое в конкретном аппарате? Я ведь даже не знаю, откуда эта материнка. Рабочая станция, промышленное оборудование, медицинское что-то?
Ну и в центре заборисный заводской пресиранс на проводках, термоусадке и термосоплях. Такого тут много...

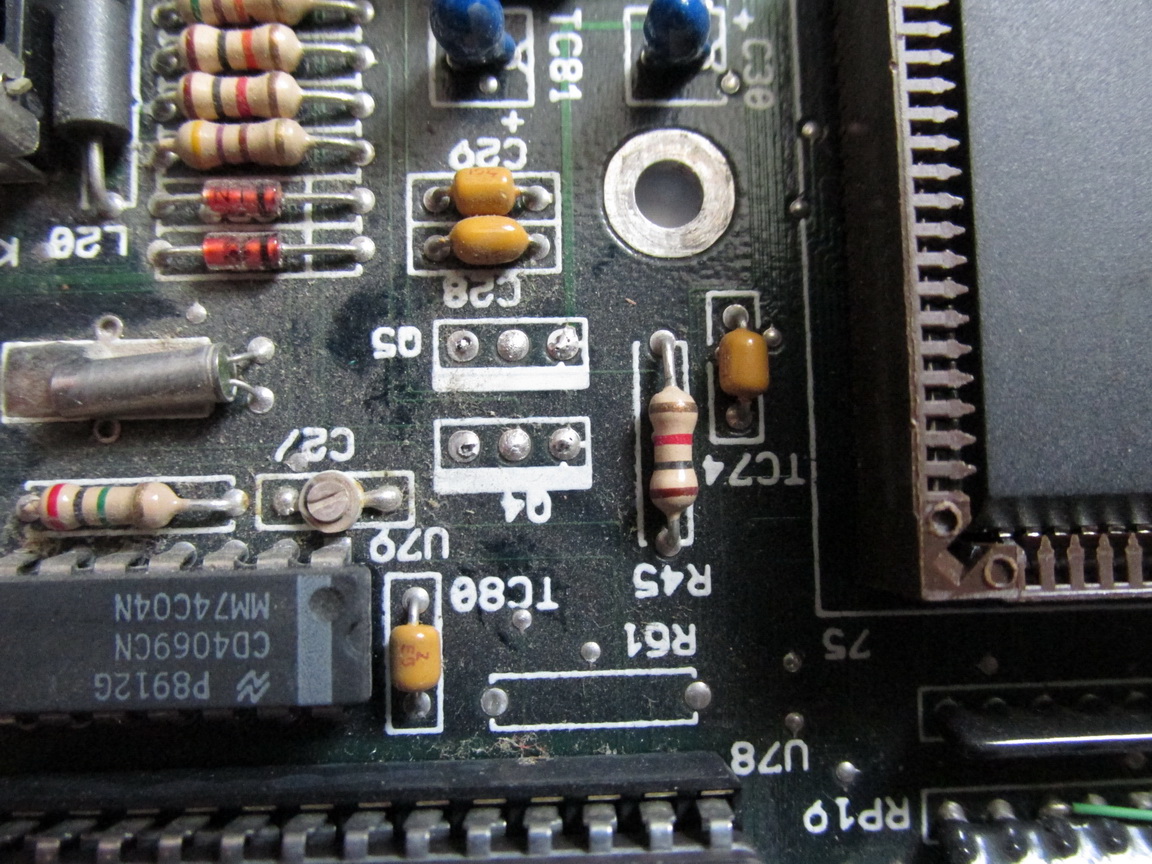

Около клавиатурного разъёма и батарейки кто-то выпаял Q4 и Q5, толи транзисторы, толи стабилизаторы. Плату уже дербанили...
Есть и сбитики.


А вот от этого я уже офигел...

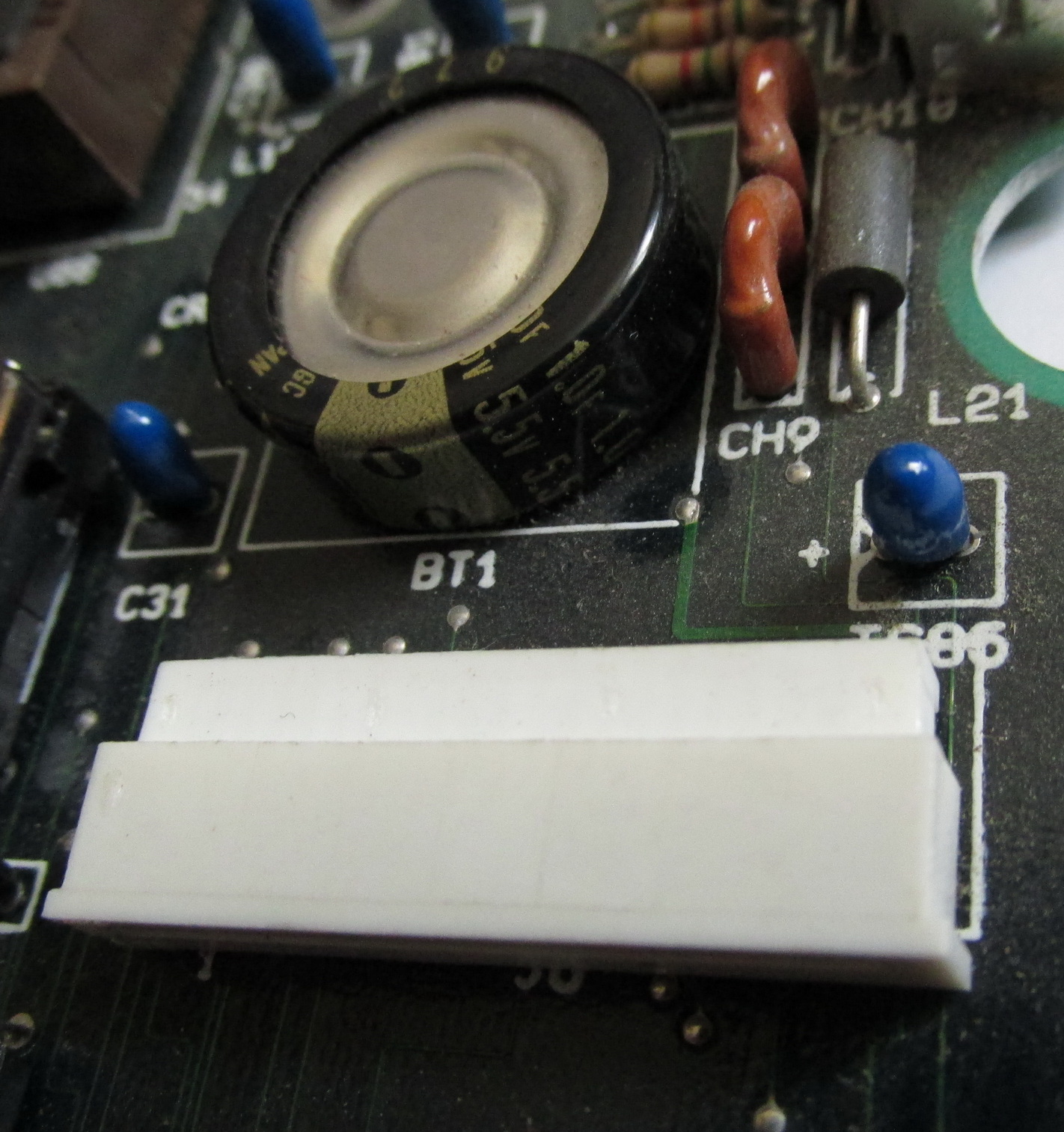

Вместо батарейки стоит конденсаторчик на 1 ФАРАД.
Тобишь ионистор... он стоит почти столько же, сколько я за материнку отдал.
Под ним разъём для какого-то шлейфа.

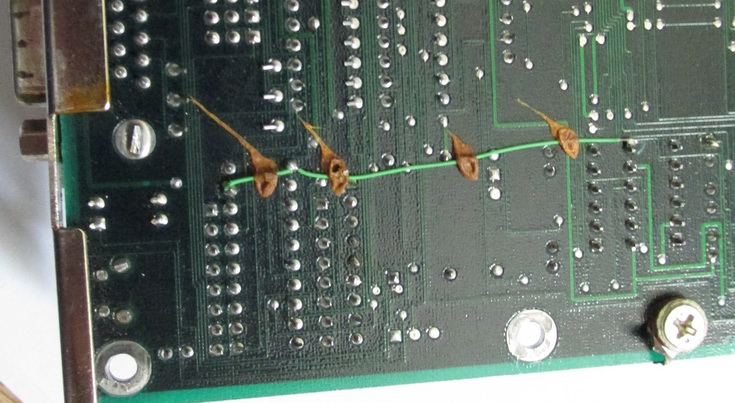

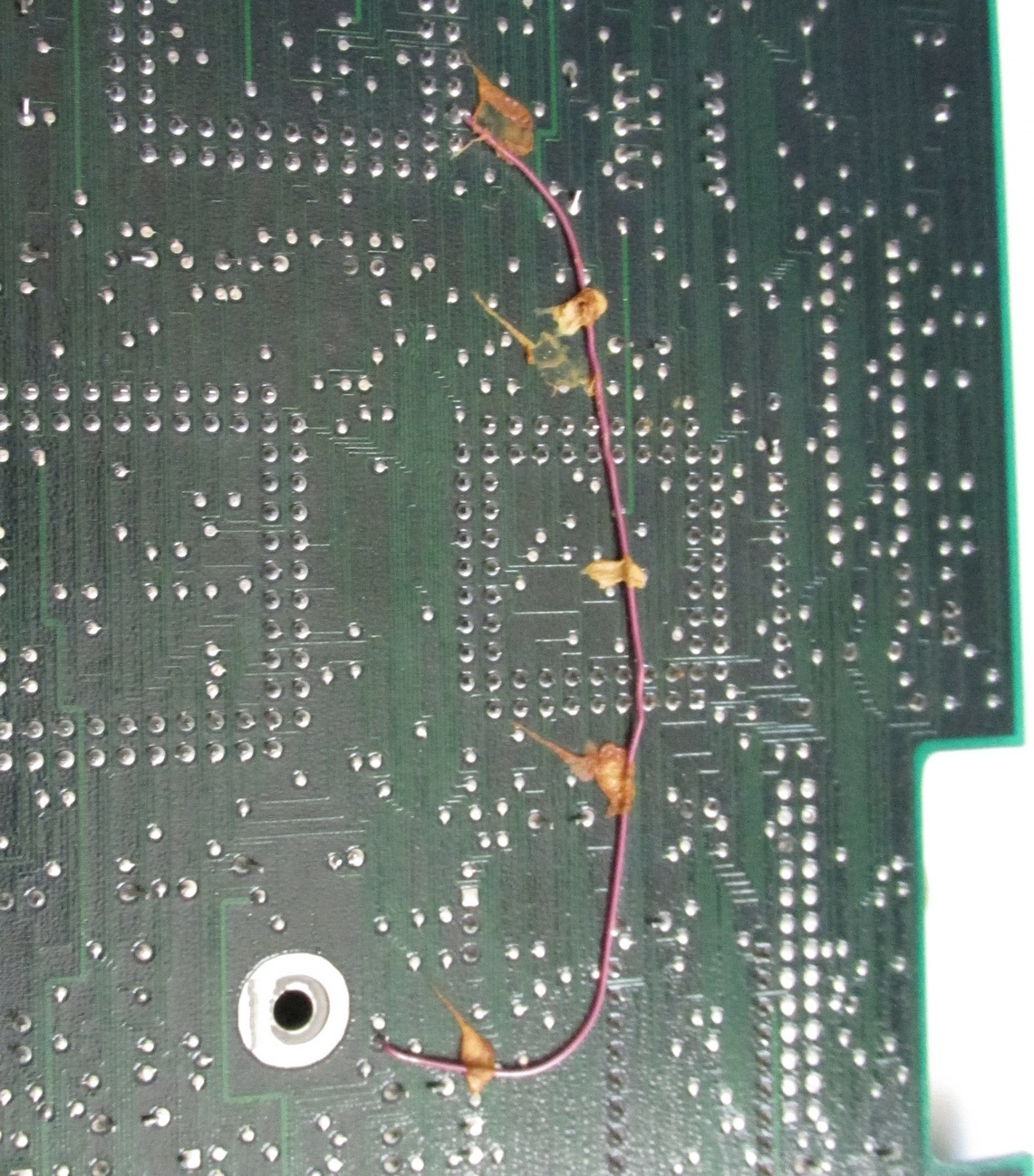

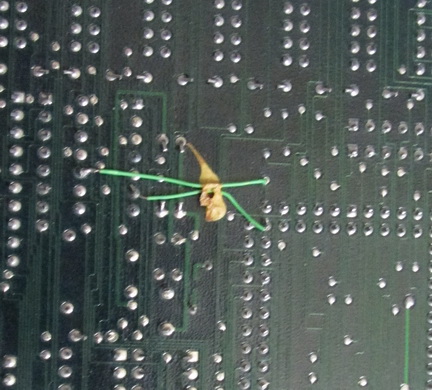

Ну и ещё немного присиранса с обратной стороны.

Мне даже как-то уже не так стыдно за отечественные разработки, не у одних нас косяки приходится исправлять на готовых изделиях.

Сначала задумывался о её восстановлении и проверке, но... не стандартное питание, требующее отдельную плату, которой у меня нет. CGA/MDA видеовыход, который воткнуть мне некуда, отсутствие ISA, следы распайки и наличие сбитиков... Пойдёт на донорство сразу. Прямо с кроватками попоставлю на КОМПАНовскую чипы.
Но железяка в целом меня сильно удивила.



Это какое-то неверное заключение из верных данных. Правильно: исходя из типа и количества микросхем памяти шина данных может быть от 4-х до 32-х бит. Реальная применённая конфигурация определяется разводкой на плате и возможностями контроллера памяти, а не простым перемножением количества data-ног на количество микрух.



Да, возможны разные извращения, но я в целом очень сильно сомневаюсь, что для 286-го у чипсета под FPM DRAM организована шина отличная от 16-битной.



SCSI. Или RS-422.



Обычно так вроде мертвые дорожки фиксили.



Может мёртвые дорожки, а может и какие-то косяки выявились в уже разведённой партии плат.



С высоты двадцати лет и десятислойных плат за копейки хорошо судить. А ранее это было обычным делом.

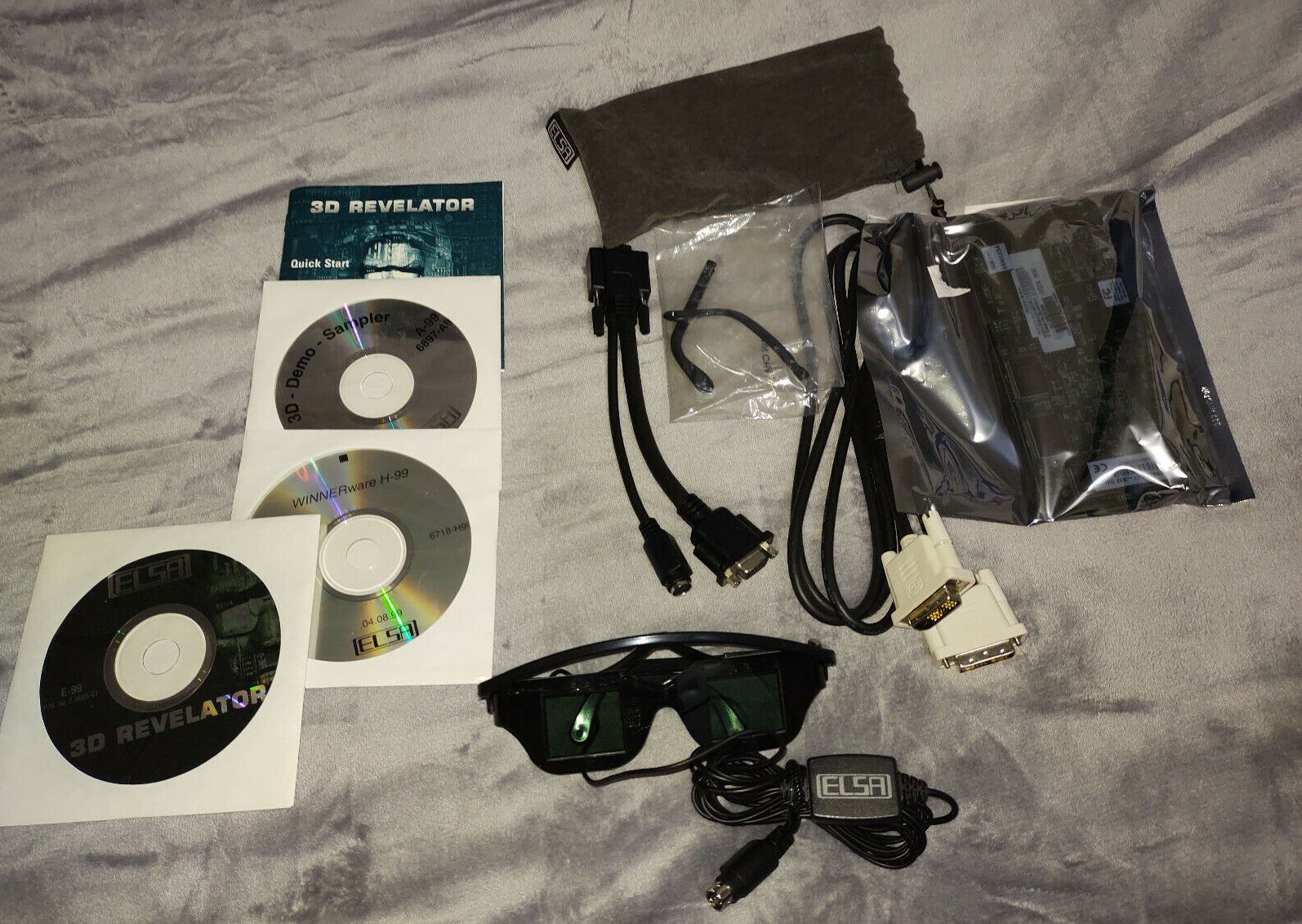

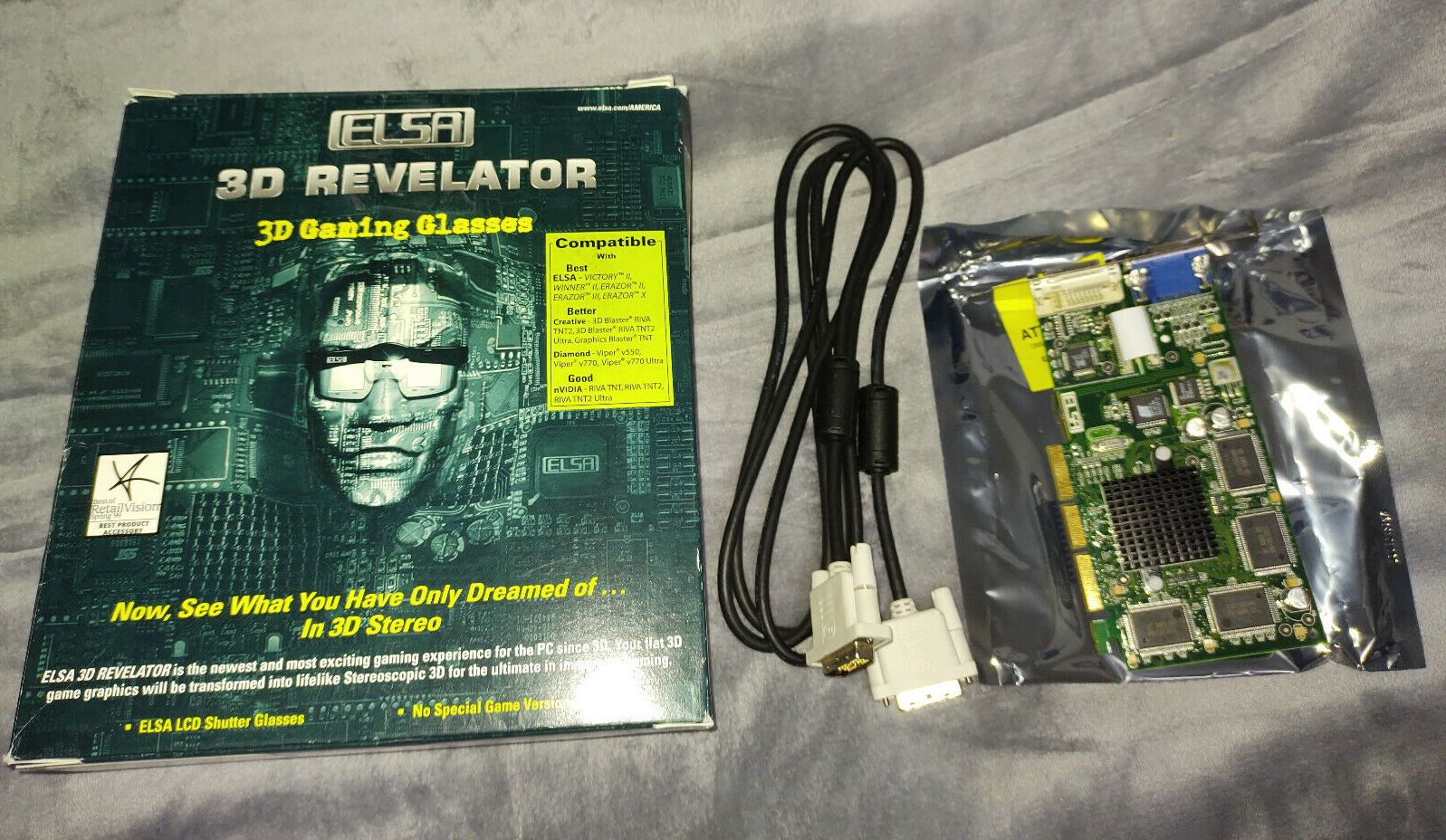

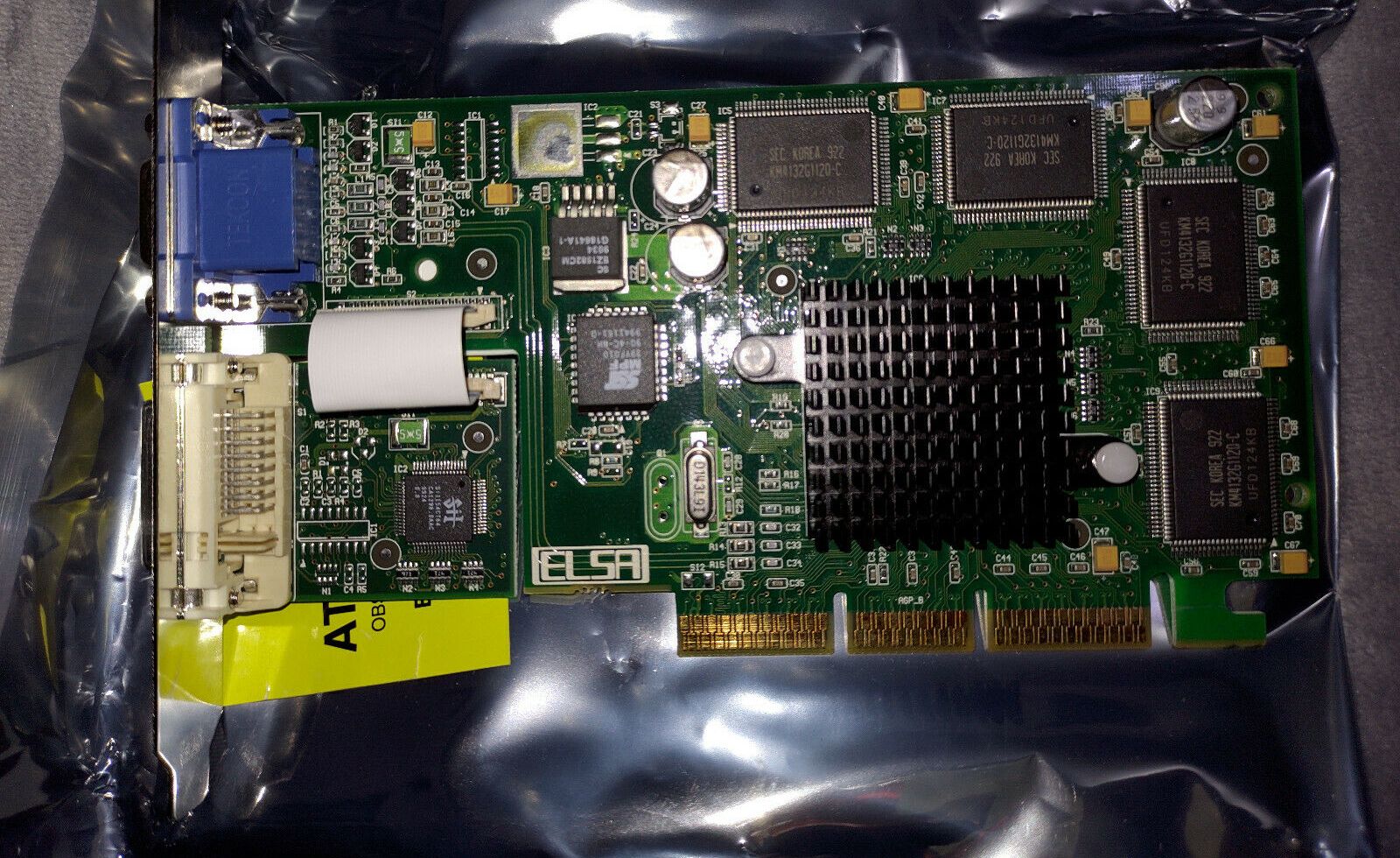

Erazor III 32MB (TNT2). Интерес, конечно, не в коробке от, а в наличии самих 3D-Glasses, как альтернативы таковым от ASUS, и карты, имеющей довесок в виде съемного проприетарного (по соединению с картой) DVI. ELSA forever

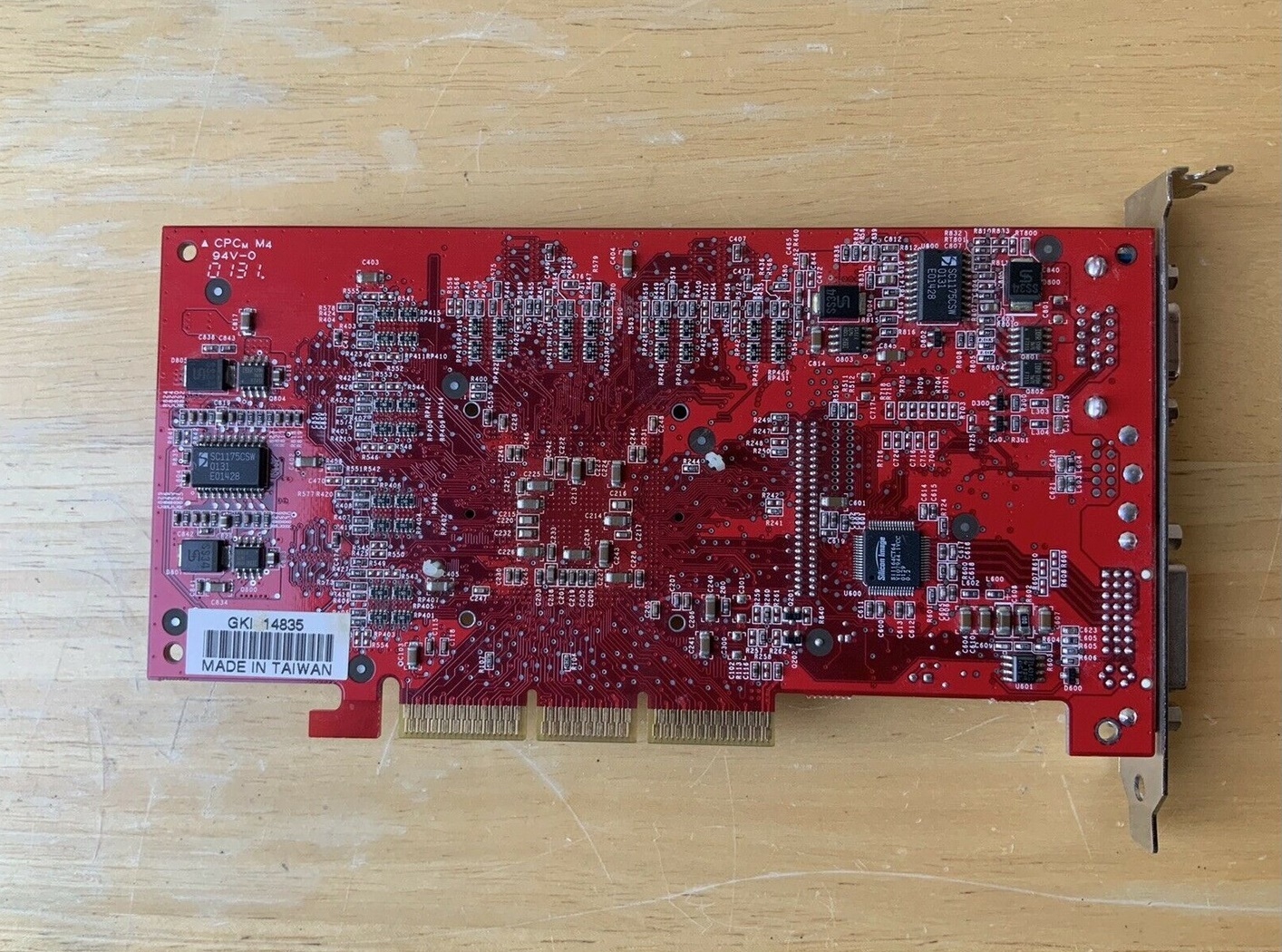

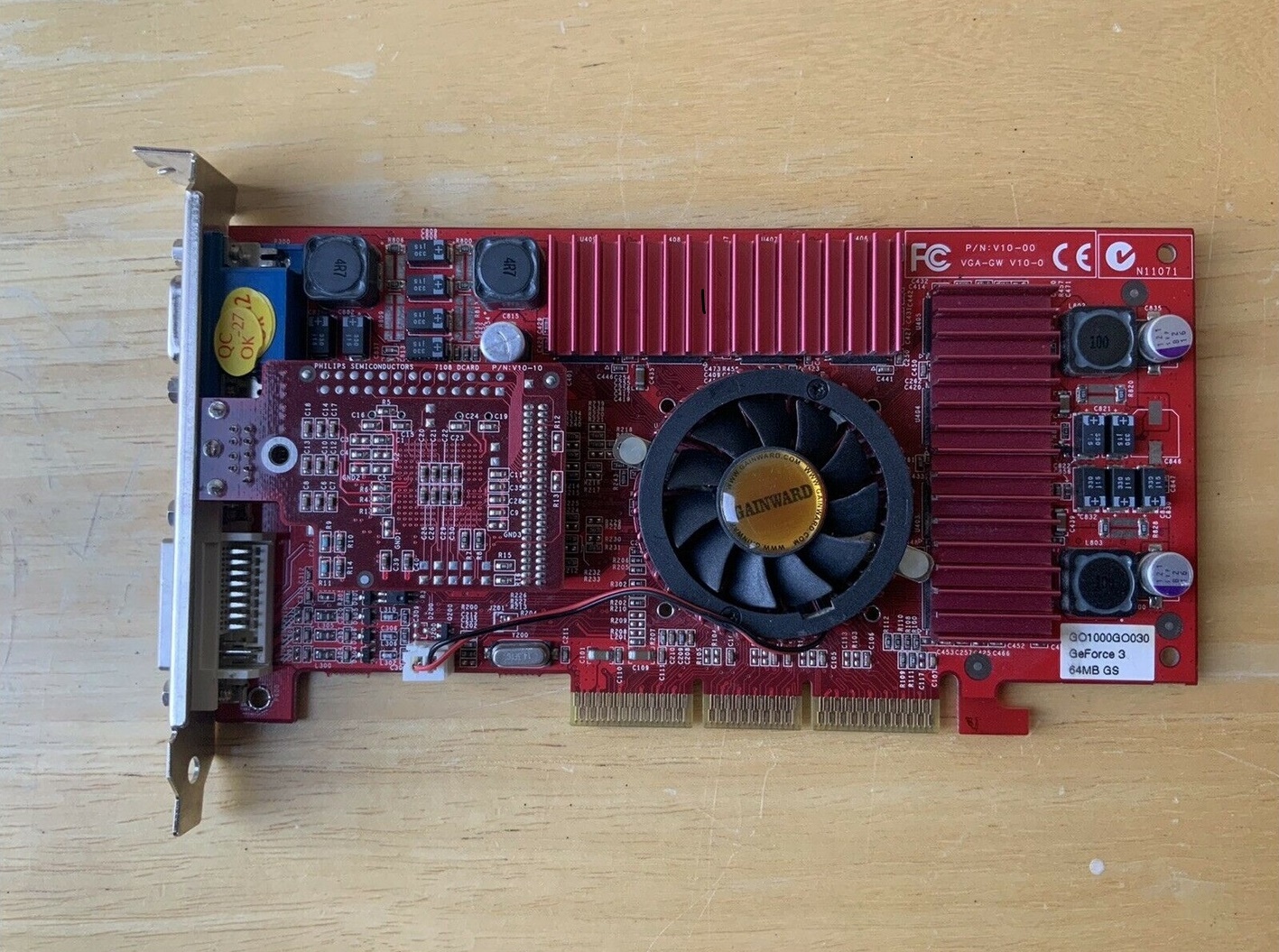

CARDEXpert GeForce3 Powerpack!!! VIVO Golden Sample, продавалсь как версия Ti, но это, конечно, полноценный GF3. DVI в наличии

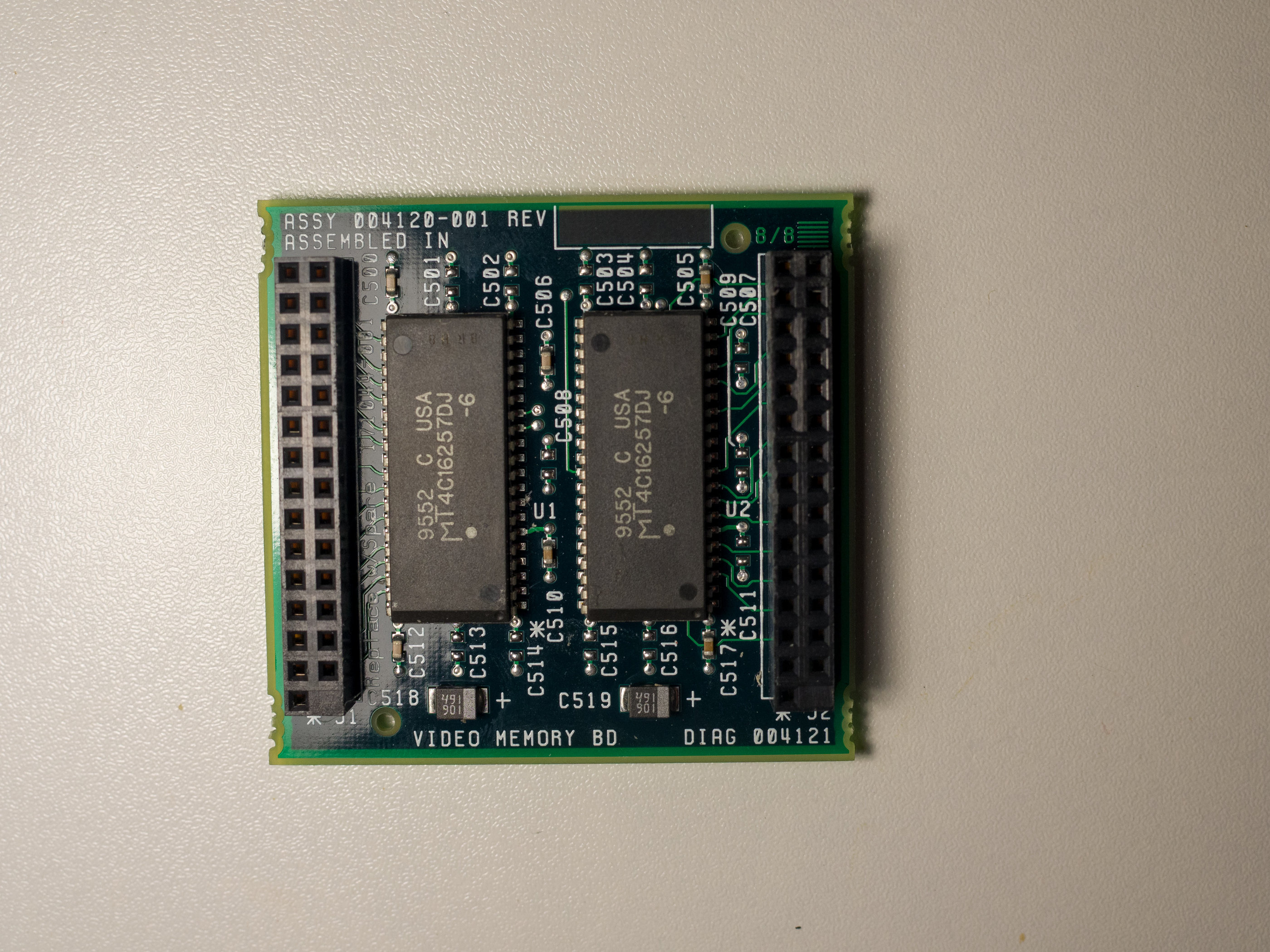

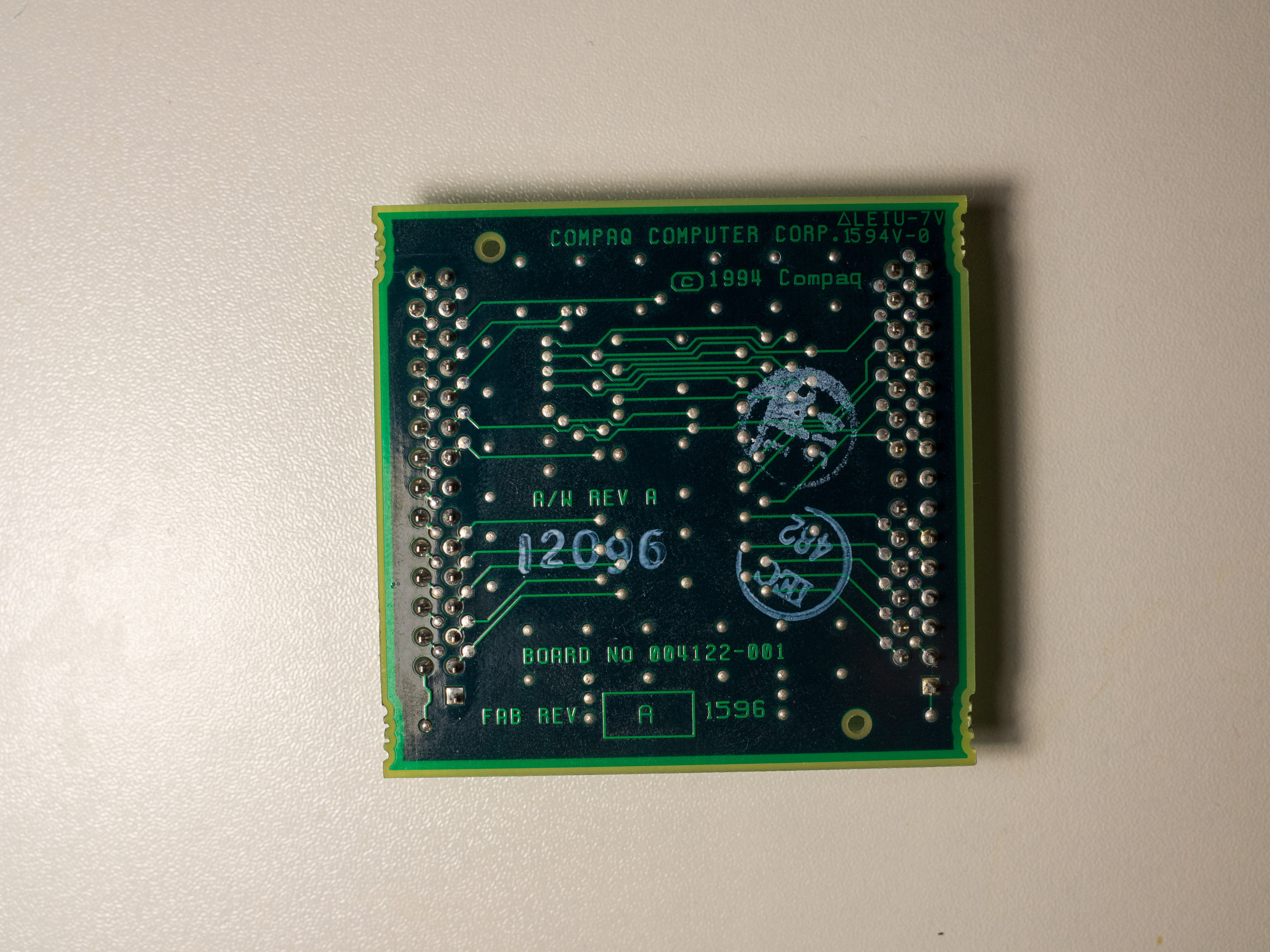

Проприетарный модуль расширения видеопамяти для встроенных в Prolinea 4/50, 4/66 и 4/100 видеоплат Cirrus Logic под маркой 171044-001. Крайне редкая из-за проприетарности; план протестировать, затем пустить в дело на изготовление небольшого количества реплик, т.к. чипы тут только MT4C16257DJ-6, и их полно в продаже.



Долбанный Compaq. Совал свою проприетарность где надо и не надо, просто из сучьей и вредной своей сути.



Сейчас нашел. Своего рода раритет.



Если вспомнить, что у 945 не все материнки держат 2 гига ОЗУ на канал,то для D845 ничего странного.
А опыты в играх уже сделали? Но юсб 1.1 конечно убивает.

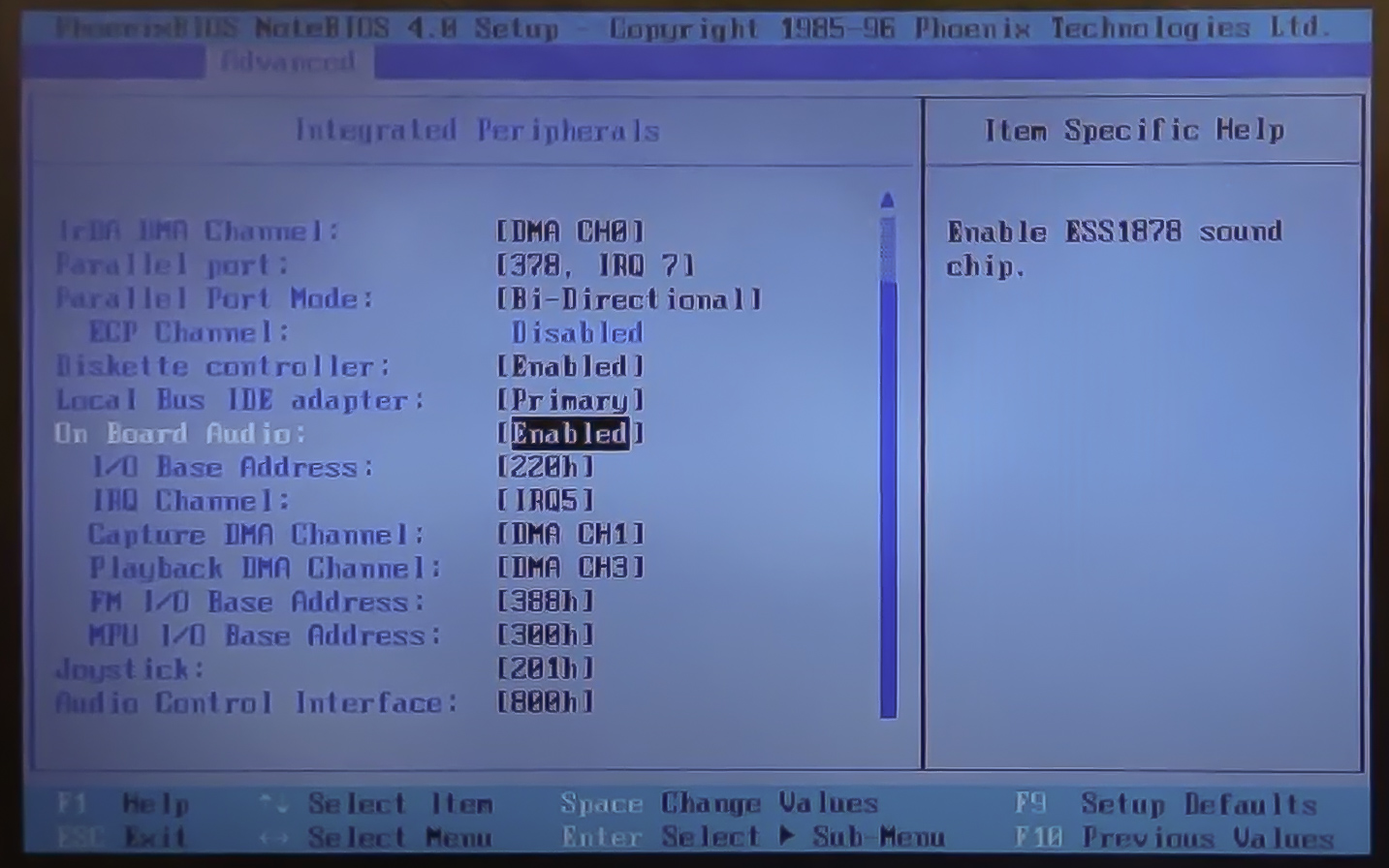

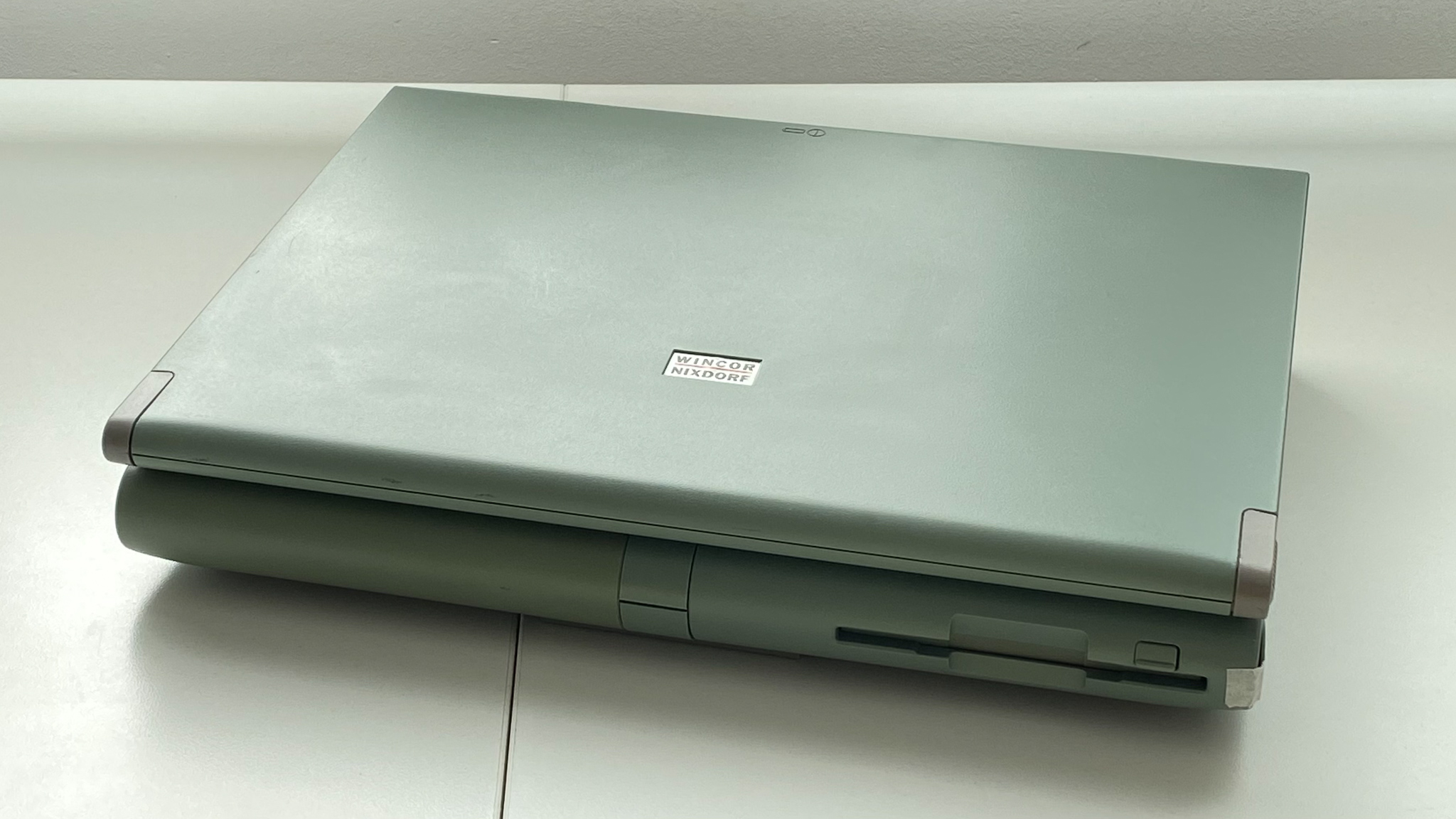

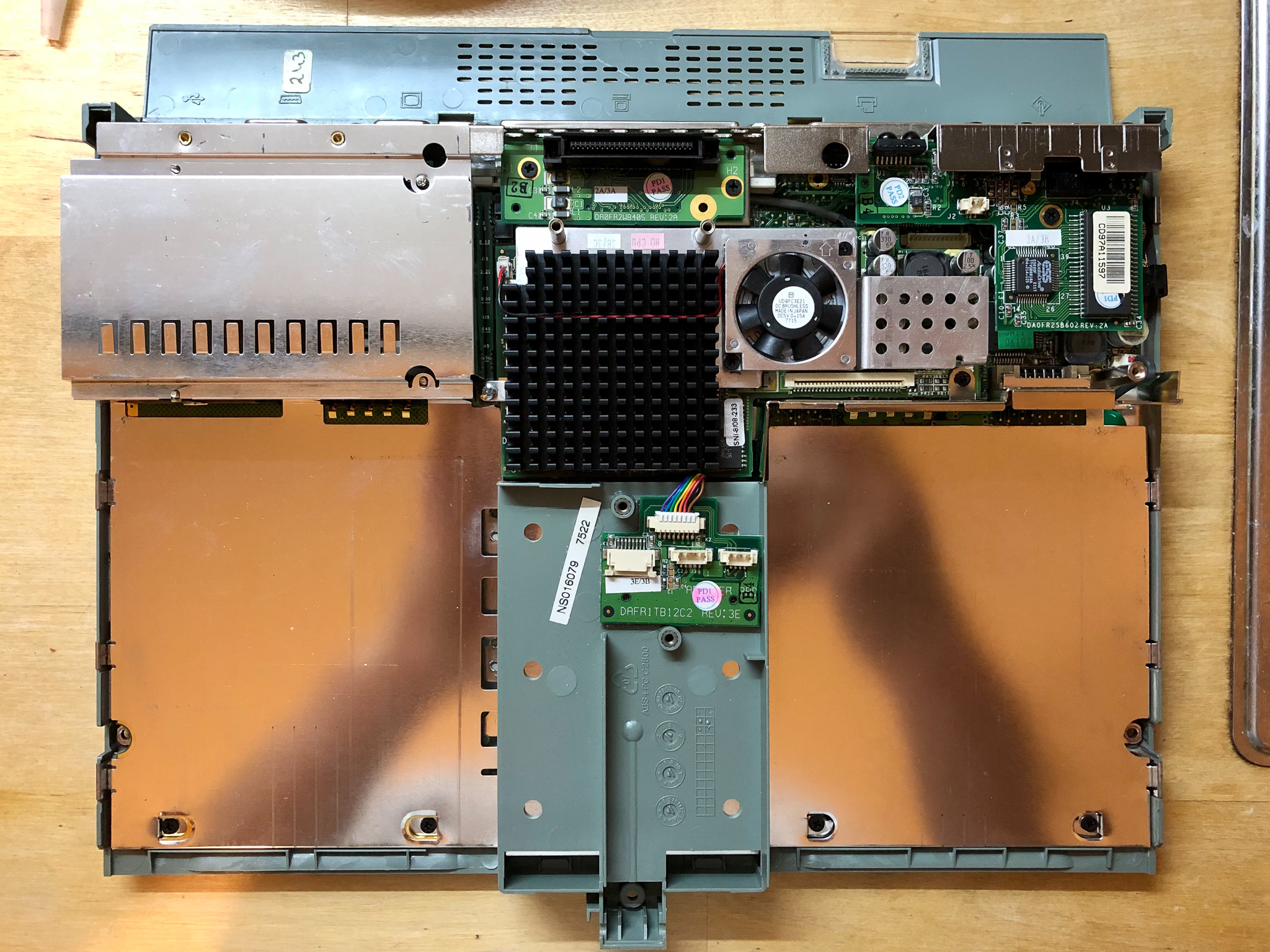

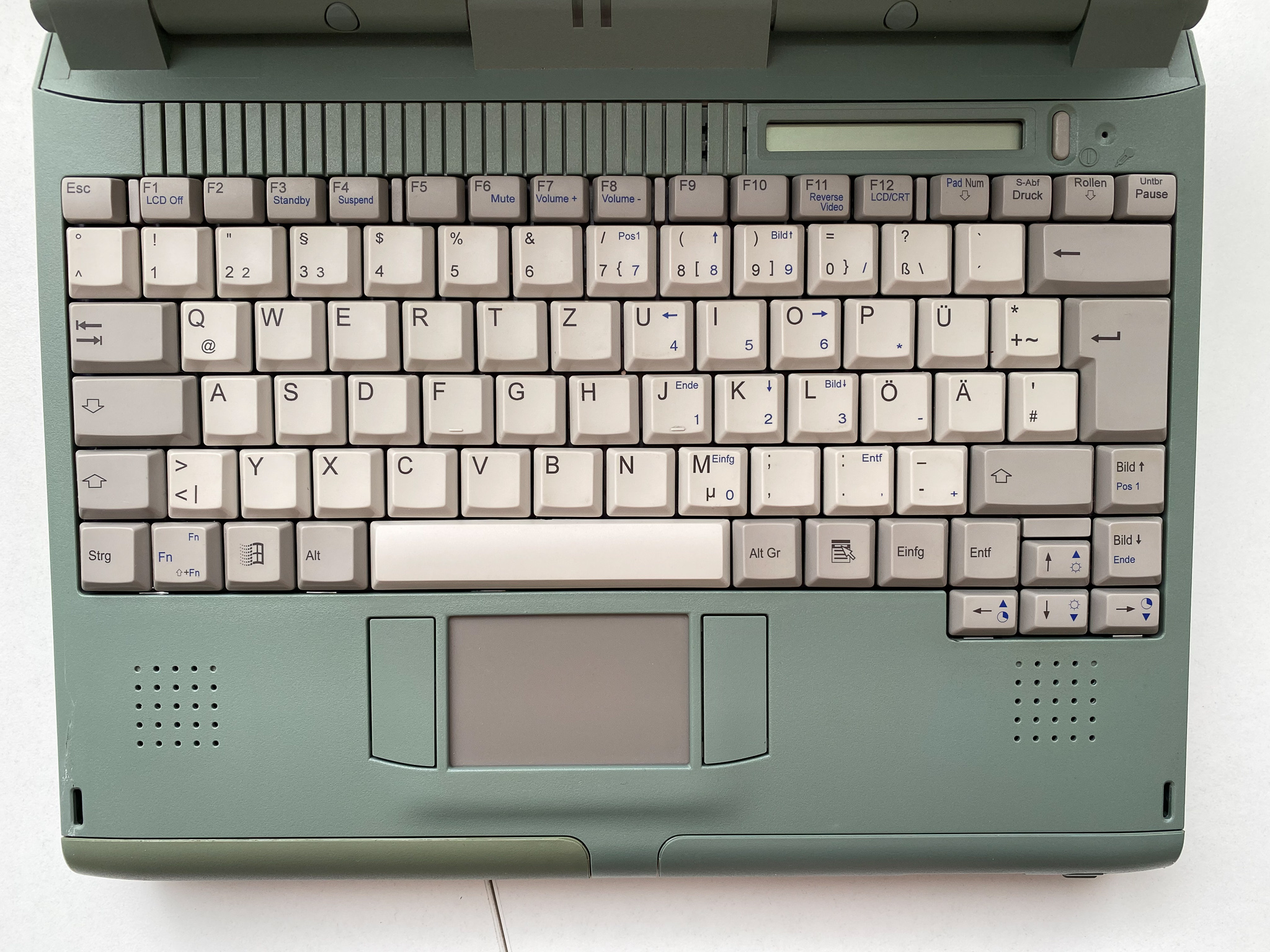

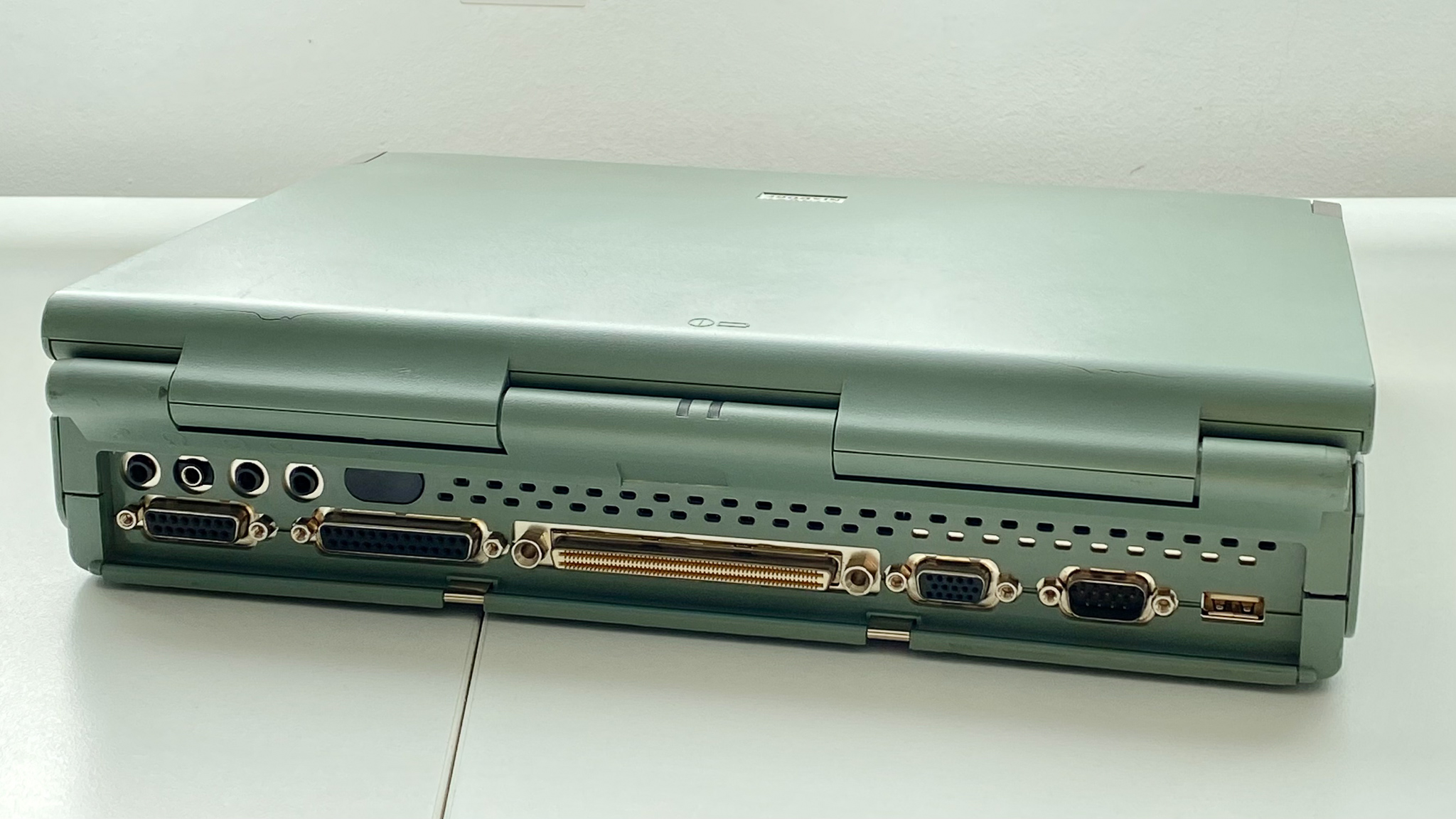

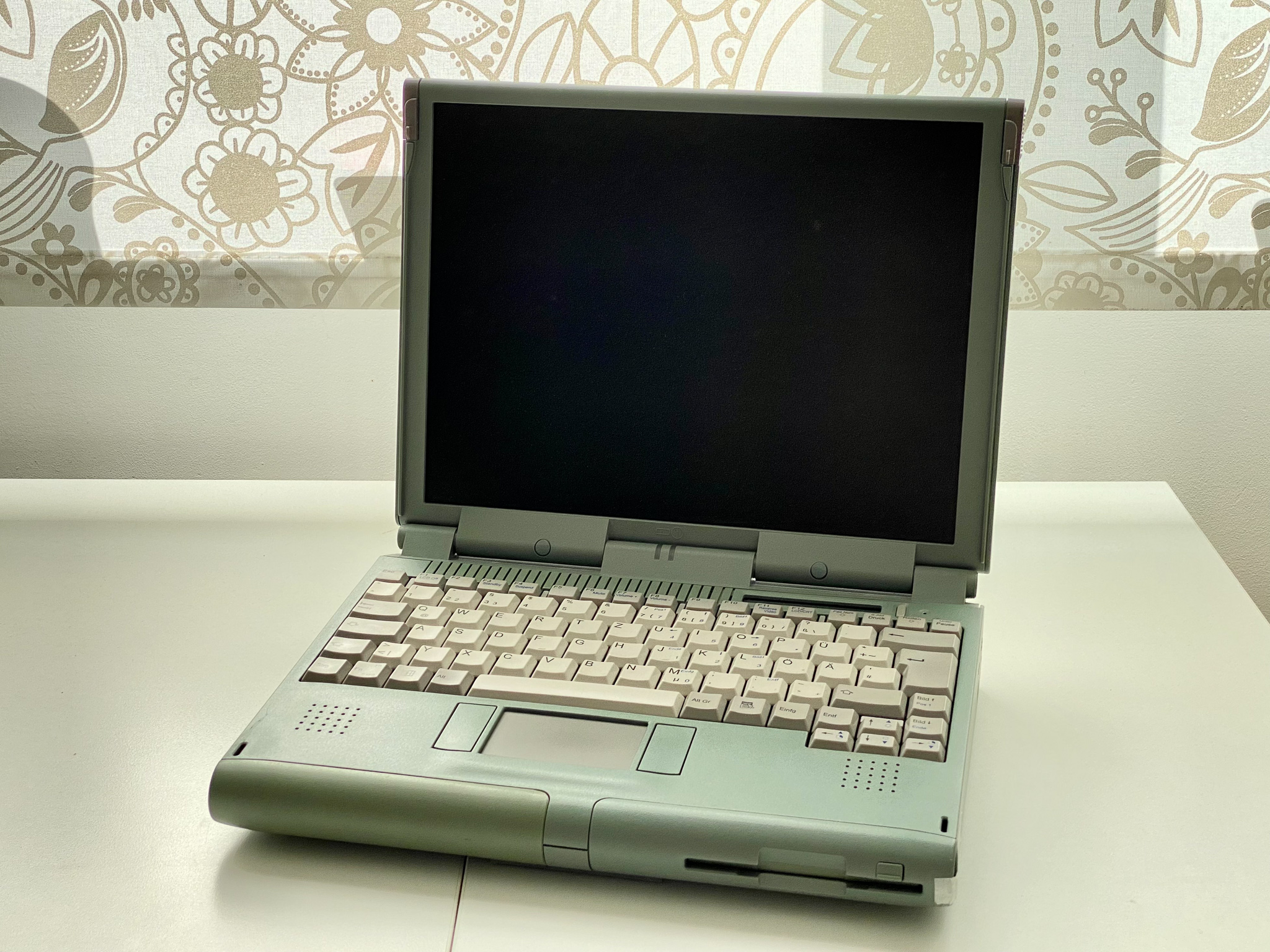

Пока не созрел до очередной темы расскажу тут. Разжился Siemens Nixdorf SCENIC Mobile 710. После замечательной Тошибы 2805 мне захотелось пойти еще дальше и найти ноут который может играть General Midi в чистом досе и связка в лице ESS ES1878 & ES690F позволяет это сделать. Совершенно серьезно, накинул чистый дос, дум, проставил нужные опции и все. Работает. Без драйверов. Большой ЖД я не завел, но у меня нашелся переходник на компактфлеш. Пока только 64мб есть, но я заказал 2гб. Накидаю игр и сделаю сравнение.

Из минусов отмечу плохие динамики. Я как-то привык что в куче моих старых ноутов роскошный звук и сабы есть, а тут трещалки мелкие. А еще у ноута, видимо, неудачное распределение нагрузки и во многих местах он треснул, вчера сидел подклеивал его.

По железу тут Пень 1 233мжз, 13дю экран 1024х768, 32мб оперативки, есть 4 слота! Видеокарта Chips and Technologies 65554 на 4мб, но я как-то не понимаю какая разница сколько метров в видяхе которая не ускоряет 3д...



На счет General Midi. У меня была ФМ FM801, сейчас нашел Genius Sound Maker 32x2 ForteMedia FM801-AU. Что за банки 32x2? Карта норм, если снова купить?



Размера кадрового буфера может просто не хватить на отображение всех цветов в максимальном разрешении.



Там же 16 бит, всё уже учтено в драйвере, 4 мб норм, обычно роскошью было 1-2 мб.
