Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Народ, кто подскажет, что особенного в этой плате, за которую так бьются на ebay? Это просто катушки у людей поехали?)) На данный момент уже 255$
80386DX Motherboard FIC 386-GT with CPU AMD Am386DX-40, 4Mb RAM, 128kb cache



Без окислов, есть кэш, распаян самый быстрый обычный 386-й и 1-й банк памяти на 4Мб, не стоит чип клавиатурного контроллера (ХЗ, обязателен ли он этому чипсету).
Потенциально это база для самого быстрого 386-го, но не без проблем.
Для меня ценник выглядит странно, хотя материнка хорошая.



Судя по-всему - "катушки"... Просто у меня такие-же 2 штуки, только от PC-Chip с 8mb с сопрами, видюшками, мультикартами и звуковыми и мануалами, все рабочее, (проверял), и никакой реакции... Может выложить их туда? P.S. Выкладывал на Avito.



@Oleg Krylov, да, если заморочиться.. парень с Украины, потому он особенно актуален в Европе, ценники у него вменяемые, ну а здесь просто аукцион. Будут ли покупать из РФ - большой вопрос (если вы из РФ)



Главная особенность: она малогабаритная, но при этом стоит максимально быстрый проц (овердрайвы не в счёт). Обычно с такими габаритами делали мамки на SX-ах. А ещё у неё с завода стояла литиевая батарейка, которую здесь зачем-то отрезали (может, перепутали с никель-кадмиевой?). Также у виашных плат часто ставят программируемые клокеры с относительно большим выбором возможных комбинаций частот. Это намного удобней для "любителей странного", чем передёргивать разные кварцы. Хотя, гнездо для кварца здесь тоже есть. Чисто для информации: в 2017-м такую мать на том же ебее можно было купить за 5 долларов, без учёта доставки.

Не обязателен. Но на этой плате есть перемычка для переключения между встроенным и внешним контроллером клавиатуры.



@TheMadLynx, @Колючий, Спасибо, не знал о такой возможности



Меньше месяца назад ещё 74 долл. стоила.



@Uka, да, сейчас какое-то сумасшествие творится.. вспоминаю цитату из фильма: "возможно доллары печатают на ядовитой бумаге..?"



Давно не виделись, товарищи. Почти с февраля-месяца тут не был, read-only в основном. Но повод появился.

Смотря всякие предложки на Полигоне, я ничего интересного не находил для себя. Потом появилось одно интересное предложение, и всё заверте...
В итоге я решил немножко расширить рамки коллекционирования, и дополнил свою коллекцию ретрокомпов... двумя Макинтошами.

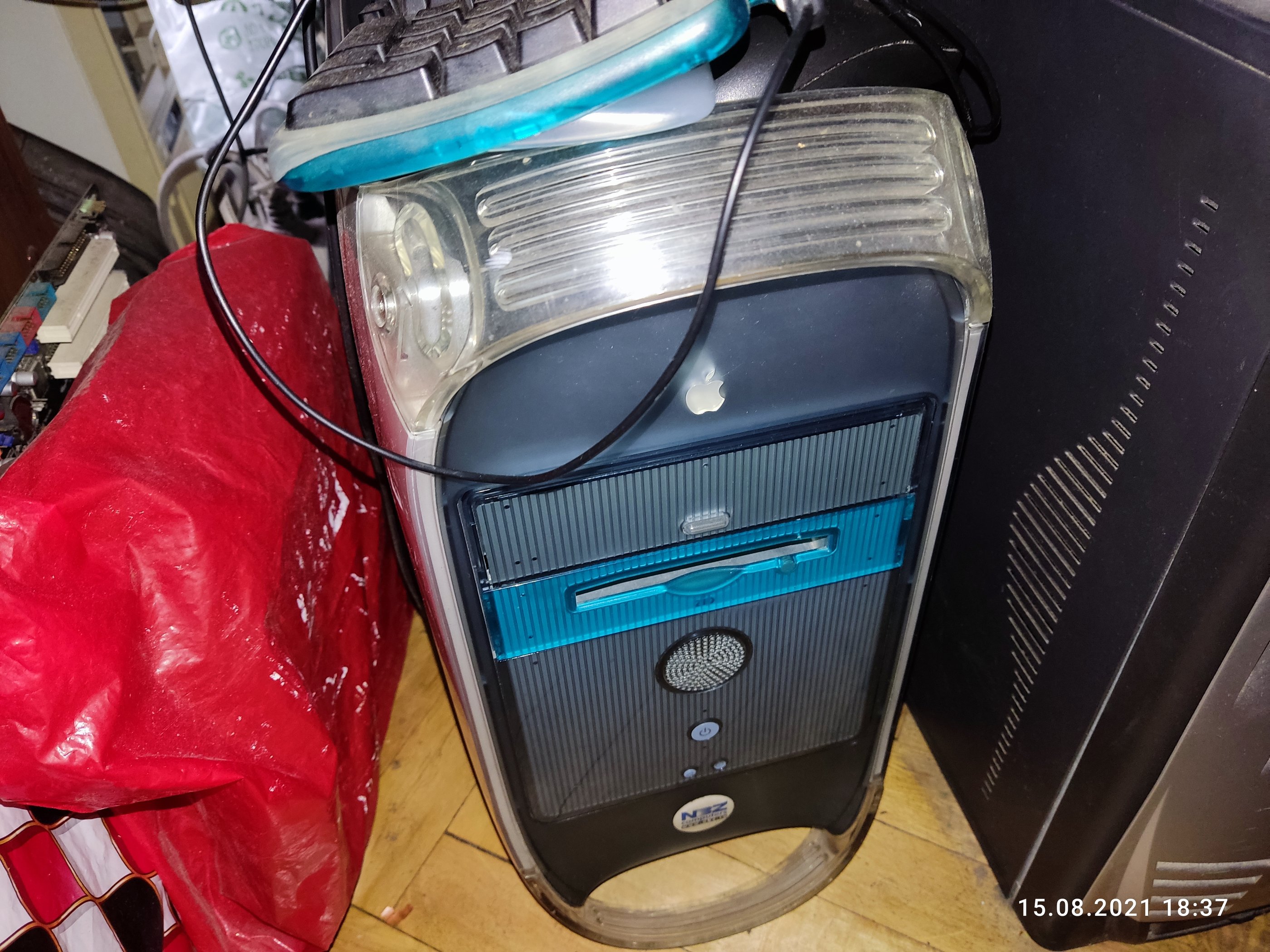

Power Macintosh G4 "Graphite" (PCI Graphics)

Самая первая ревизия G4. У Apple насколько мне известно были небольшие трудности с выходом данной модели на рынок, в частности занижение частоты процессора (кодовое прозвище "Yikes!" тому подтверждение). К тому же в наших краях данная модель... редкая? Из "графитов" встречаются AGP Graphics (у MaddyМурка вроде такая была), но судя по поиску, у нас чаще всего попадается Quicksilver (у Димы Бачило).
Тем не менее предыдущий владелец сюда вместо Rage 128 (по умолчанию) поставил Radeon SDR. Значит Unreal Tournament должен работать более чем бодренько.
И да. 14 кило весит сабж. За ручки Джонни Айву спасибо. Тащить такое в жаркий июльский день (а июль в городе на Неве был особенно жарким, до +35 доходило) было еще тем занятием.

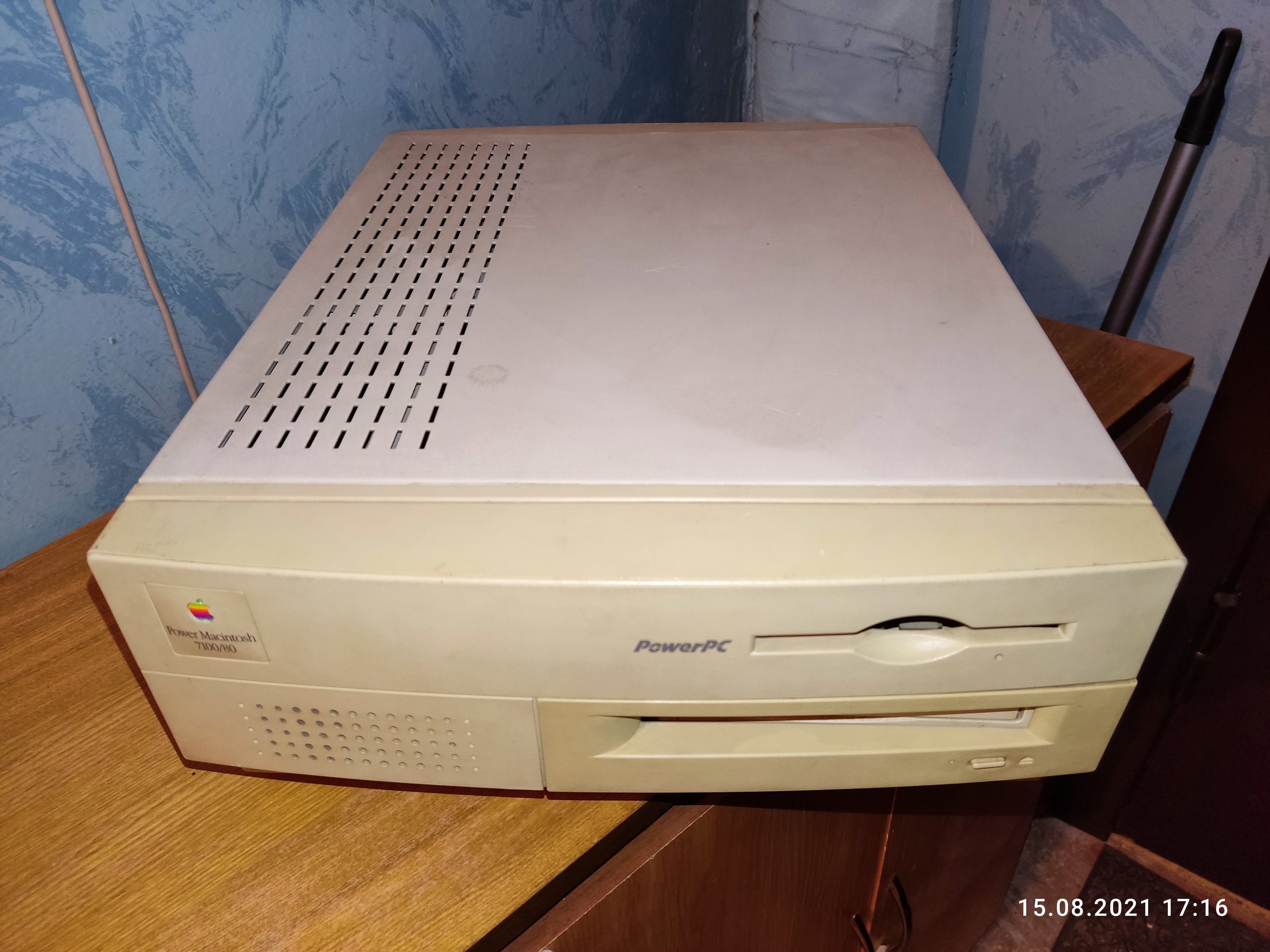

Power Macintosh 7100/80

А вот это я считаю неимоверной редкостью, найти подобное в наших краях. Если G4 вышеупомянутый еще можно увидеть на Авито, то такое уже требует серьёзных закапываний. "Продаваны" на Авито любят какие-то совершенно уму не постижимые ценники ставить (хотя отчасти их понять можно - такая техника в страны СНГ прибывала... по заказам разве что). Но мне повезло наткнуться на нормального человека, за что ему спасибо огромное.
(Правда когда я затем на Реддит зашёл, я наткнулся на посты что подобные Маки еще в том году в Штатах на свалках или за 5-10 баксов находили в центрах по переработке. Мда. Ну что сказать, Маки в школы поставлялись в огромных количествах там, так что это объяснимо).

В общем наконец-то погоняю в Marathon на аутентичном железе, да заодно проверю "яблочную" версию Wolf3D.



Помимо Wolf3D, на эпплах были ещё Warcraft и Flashback с "HD"-спрайтами.



Самое главное, что было на Macintosh и чего не было нигде больше (и, если не ошибаюсь, единственное, что нельзя запустить ни в одном эмуляторе), - это "WaterRace".



Да, и там нужна 3D-видеокарта если мне не изменяет память. Попробую на G4 потом запустить.



Именно так! Потому-то с ней и такие сложности.

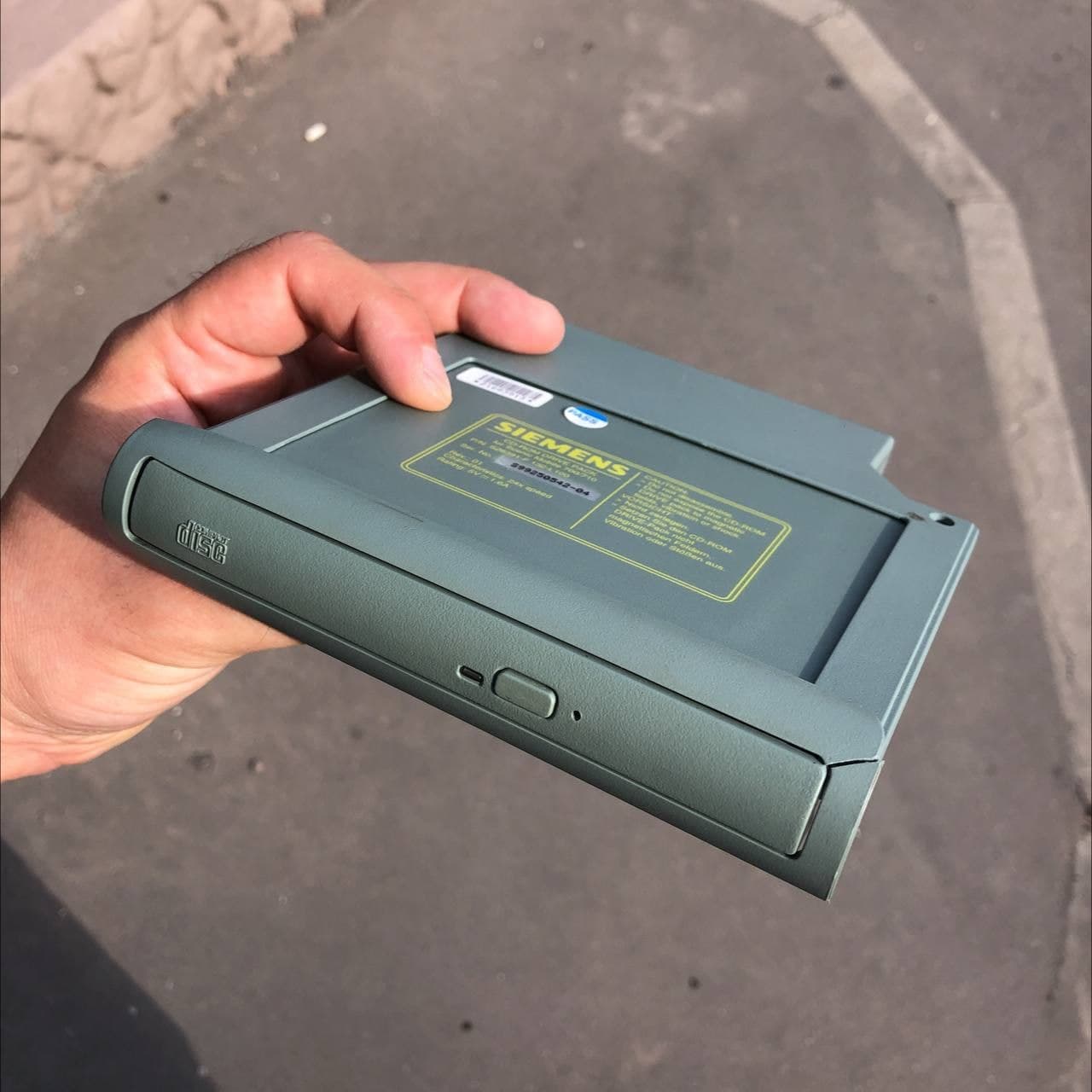

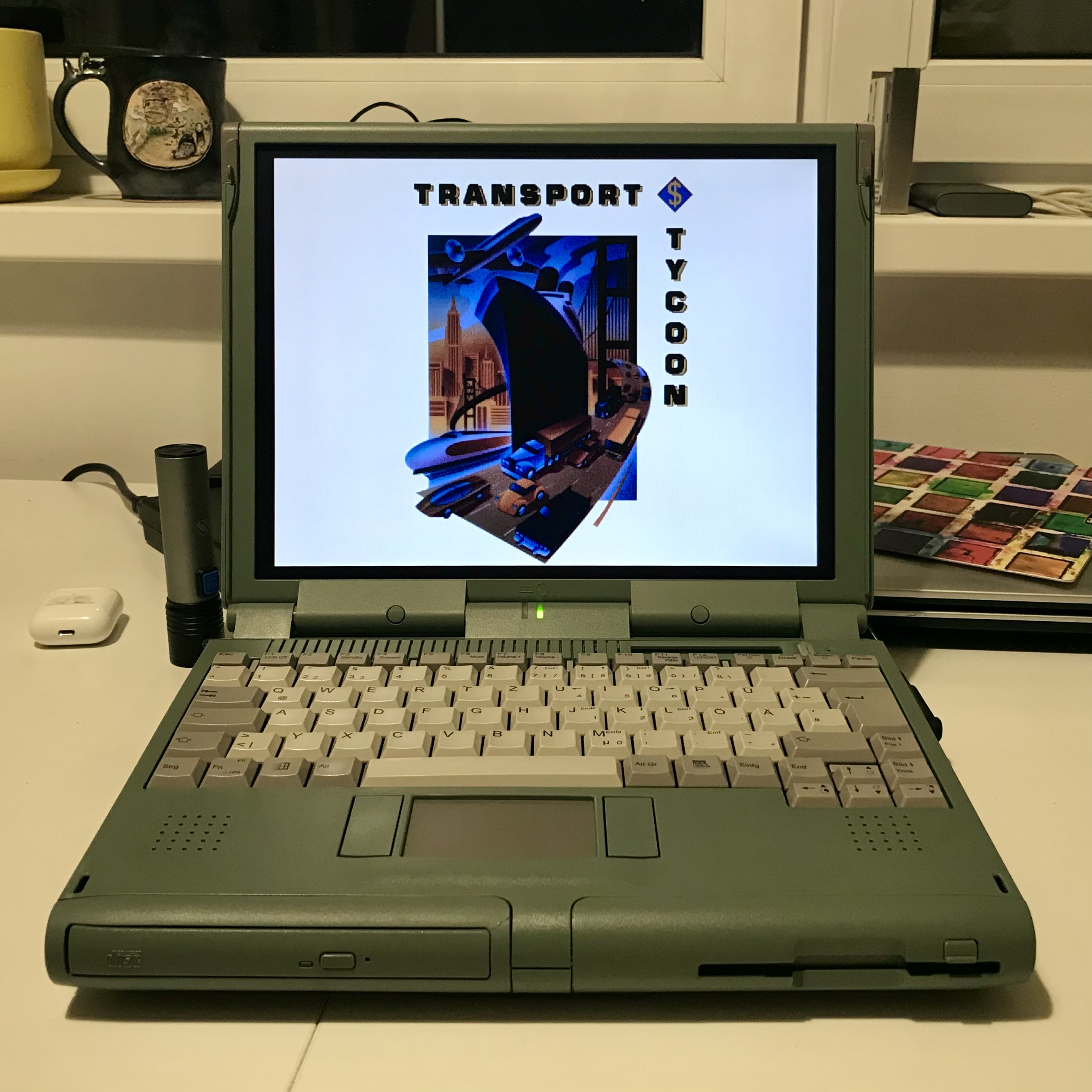

Прикупил СИДИ ПРИВОД к моему Siemens Nixdorf SCENIC Mobile 710. Теперь полный фарш. Уж очень припекало, что в ноуте стоит мертвый акк и место занимает. Причем с акком ноут не включается. Видимо он так откинулся, что мешает запуску.

Еще раз убедился, что ноут как-то неправилньо сконструирован. Вон на приводе трещина и когда вставляешь привод в слот то соединить пластмасски невозможно, ноут их тупо разводит в стороны. Т.е. там везде какая-то неправильная нагрузка. Привод подклеил в разобранном виде и аккуратно вставил, пока держится.



Да, эргогомика хромает, зато вес, этот монохромный экран, ну и фирмы Паносоник, Соник, Сименс. Сименс в ту пору был олицетворением моб связи, одни понты
У друга такой был Уникальный защищенный ноутбук Panasonic CF-27



Долго помышлял пересадить самую младшую конфигурацию на Socket 7 из не радующего взор AT-корпуса в отлично сохранившийся AT/ATX Inwin. Останавливало отсутствие AT/ATX задней планки, а замерять и заказывать её было лень. Но тут я совершенно случайно нашёл в своих сусеках такую планку и решил в выходные сделать "переезд".

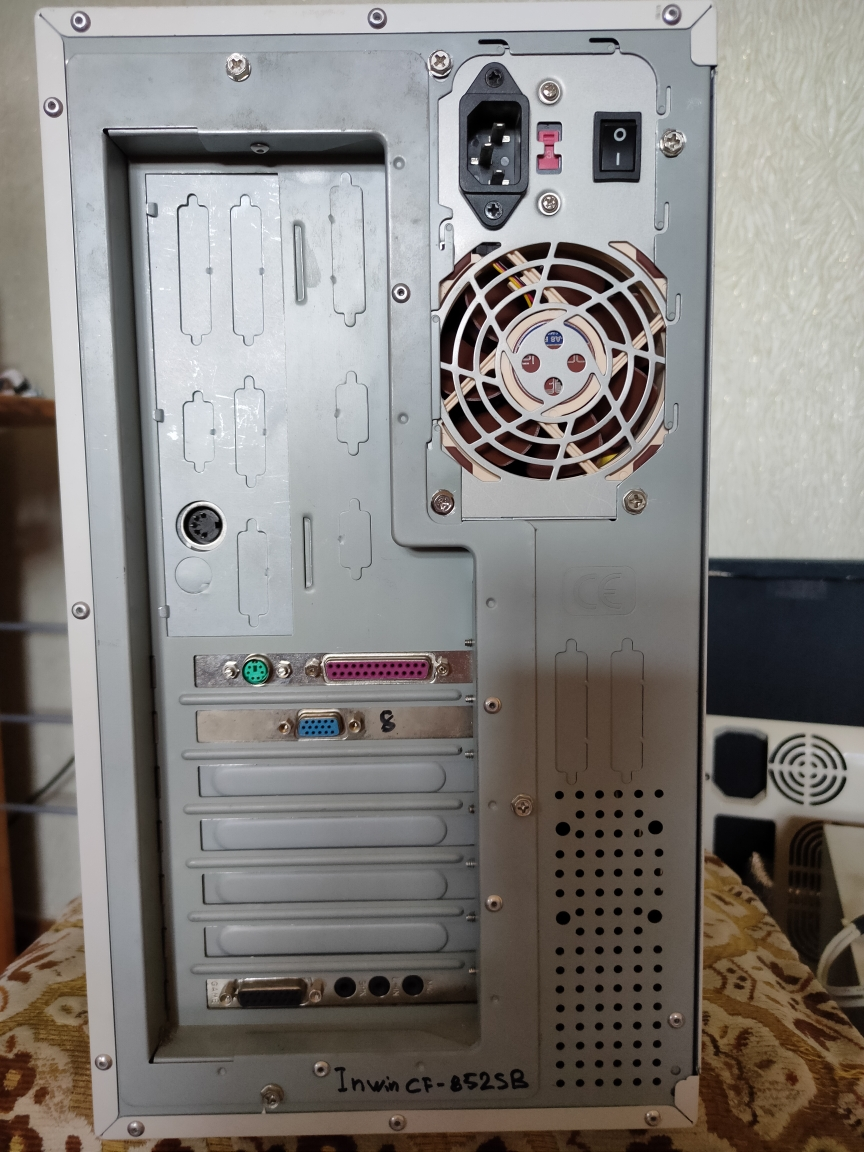

Конфигурация - самая совместимая (на фоне остальных) со старыми играми: Acorp 5ALI61 / K6-2+ 450 MHz / SDRAM 128Mb / Voodoo Banshee 16Mb / ES1868F. Вот так этот системник выглядит сзади:



Выносить LPT и PS/2 для мыши на планку не решился, потому что она держится только слева. Планку с COM-портами вообще не стал подключать, потому что не использую их. Вид спереди:

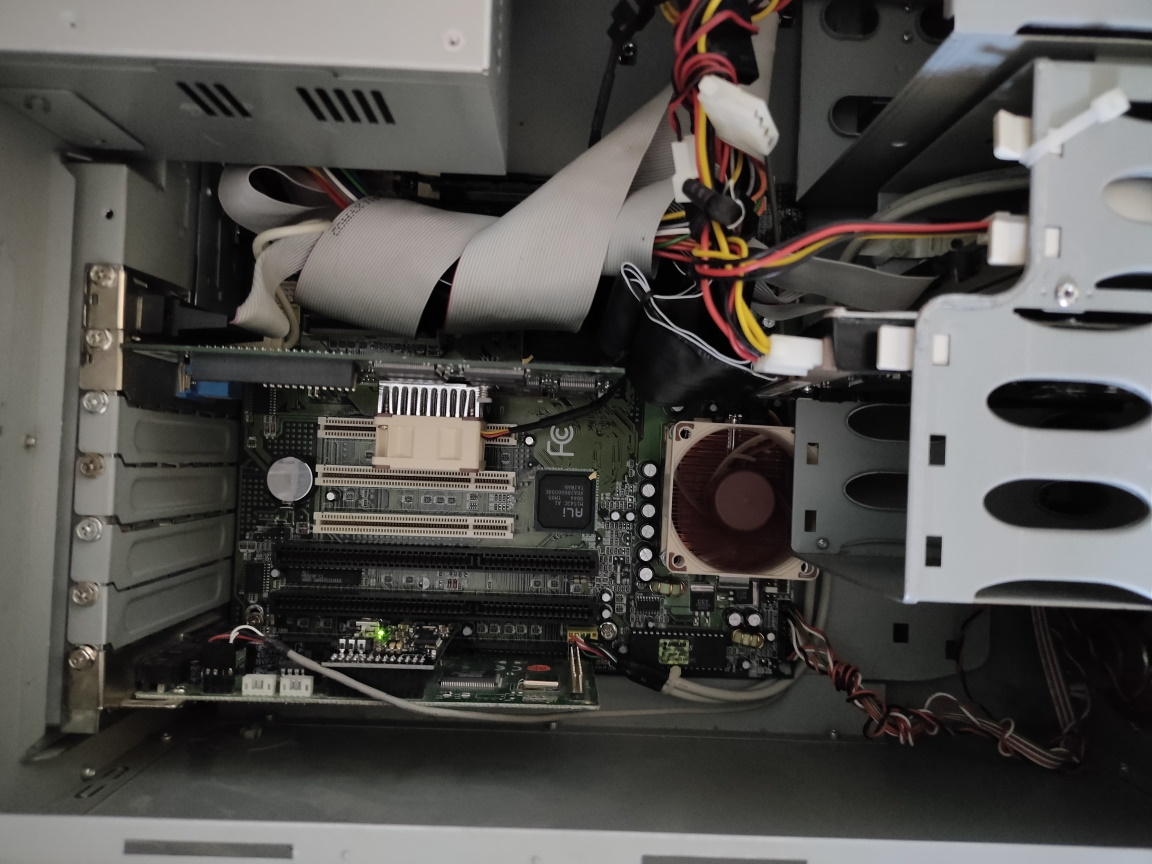

Сделал то, что было сложно сделать в AT-корпусе - вынес 3,5'' панельку с USB 1.1 вперёд, чтобы не лазить каждый раз к задней стенке корпуса, когда нужно подключить флешку. Чтобы подключить разъём этой панельки к материнке, пришлось сначала раскалённым шилом проделать углубление в пластике, чтобы в него заходил неиспользуемый контакт. Также пришлось безвинтовые крепления, к которым прикручена USB-панелька, примотать стяжками, иначе она ненадёжно фиксировалась в отсеке. Вид внутри:

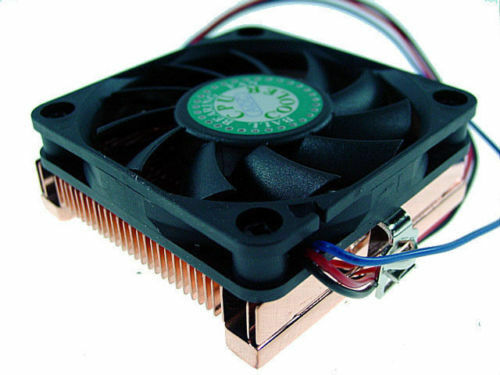

Чуть было не сорвалась вся операция из-за того, что корзина для HDD находится очень близко к процессорному разъёму. Высокий алюминиевым радиатор с вентилятором Noctua, которые прекрасно стояли в AT-корпусе, здесь не помещались. Выручил недавно купленный низкопрофильный цельномедный Evercool CU3-610CA, вот такой:



Штатный вентилятор оказался ужасен - шумит с любым понижающим адаптером. Поэтому его пришлось снять и с подкладкой гаек поставить хороший 60x60 мм Noctua. С ними расстояние от кулера до корзины - около сантиметра.

Результатом доволен, этот корпус очень хорошо подошёл для системы с Socket 7. Она получилась не бесшумной, но очень тихой. Неудобство с местоположением БП здесь не особенно мешает, как в случае с Socket 370.



@Yuriy_X, красота Планка в этом корпусе, как влитая. В моём P-133 там до сих пор зияет пустое место - нет ничего более постоянного, чем временные решения!

А от чего изначально эта панель с USB?



@Revolter, при желании эту планку можно заказать (пластик), цена вопроса около 400 руб., кажется. Моя планка осталась от комплекта AT/ATX материнки Elitegroup на 694 чипсете (но это неточно, могла быть и в комплекте с каким-нибудь корпусом). Что касается панели USB, то она входила в комплект какой-то материнки (кажется, Epox) середины 2000-х годов. Плата сдохла, а комплектующие остались, вот я и отложил эту штукововину на всякий случай. Лежала много лет без дела и теперь пригодилась)



Под вынесением разъёмов на "планку" подразумевалась их установка в IOShield? Нельзя так делать, не предназначена она для таких нагрузок, это по сути просто противопылевой экран. Или отдельными планками выводов на заднюю панель, как и вижу сделано, или в отверстия, подготовленные в корпусе (под PS/2 там ничего нет, естественно)



@Колючий, видимо о ней речь, я имел в виду металлическую планку, в которой есть отверстие для клавиатурного DIN-разъёма. Справа от неё есть посадочные места для разъёмов в самом корпусе. Их тоже использовать не хочу - вдруг когда-нибудь изменится назначение этого корпуса, а дырка останется.
