Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Yuriy_X, прочем Banshee 16Mb достали? Помню играли на ней в ГТА 3 ,ХЛ, у друга.
Evercool CU3-610CA какие габариты имеет? 12В*0,15А? На таких обычно кооррозия металла происходит и он крутится еле-еле.



Заглушка для них делается элементарно из железки/гетинакса/ещё-чего-нибудь, 2 винтов М4 и 2 гаек М4. Если на аутентичность потянет -- то винты и гайки нужны UNC #6-32.



@Редрум2, Banshee купил рублей за 500 как "кота в мешке" - без радиатора и какой-либо гарантии работоспособности. Повезло - оказалась рабочей. У Evercool CU3-610CA высота - 23 мм со штатным вентилятором (с Noctua NF-A6x25 FLX чуть больше), по размерам буквально чуть-чуть вылазит за пределы сокета. У меня на двух материнках - одна Socket 7, другая Socket 370 - встал без проблем, нигде конденсаторы не мешали. Думаю, встанет везде. Штатный вентилятор не изучал, мне он неинтересен из-за высокого уровня шума. Коррозии пока нет - кулер достался абсолютно новым, с наклейкой на подошве радиатора.



На Banshee и в GTA 3?, GTA 3 помнится на GeForce 2 GTS подтормаживал, а эта даже слабее 2ой вуды.



Я в 2001 году GTA3 проходил на Туалероне 1000 МГц и GeForce 256 (32 Мб, SDR). С драйверами с диска сильно подтормаживала, на 29.42 нормально бегала.



Ей минимум надо 12мб, норм шла, я помню ГТА 3 с белой обложкой была глючная - когда берешь * в переулке, то игра выкидывала на рабочий стол. В винде 98 та же версия глючила, но уже у меня дома.
Для GeForce 2 GTS дикость.



Я к тому что на Banshee там вообще тормоза дикие должны быть, Туалерон в 2001ом это конечно круто, я тогда только себе собрал пень 3 800 со 2ым джифорсом, до этого на 2ой вуде и селероне 366 сидел, помню когда другу 2ой джифорс поменял на 4ый MX, вот на нем GTA 3 забегала без тормозов, а так в основном да, драйвера с диска стояли, тогда даже и не знал что из за них может быть.

--- добавлено 23 авг 2021, предыдущее сообщение размещено: 23 авг 2021 ---

Не знаю какая там глючная была, я тогда себе взял пиратку сразу с русс переводом, причем одним из первых, который тут от 7ого волка лежит и глюков вроде замечанно не было. Да не в памяти дело, у меня вуда 2 12 мегобайтная была, но начиная с 2000ого года игрухи она уже с трудом тянула, а Баньша даже мультитекстурирование не умела, в чем и проигрывала 2ой вуде.



GTA3 не очень оптимизированная была, у меня тоже подтормаживала и на GF256, и на Radeon 9000. Быстро забегала на картах, начиная с Radeon 9500 Pro.

Были сырые переводы, с которыми игра вылетала при получении сообщений на пейджер. Я это вылечил раз и навсегда, установив русификатор, добытый из 1С-версии.

P. S. По GTA3 лучше перейти в профильную тему, чтобы здесь не оффтопить.

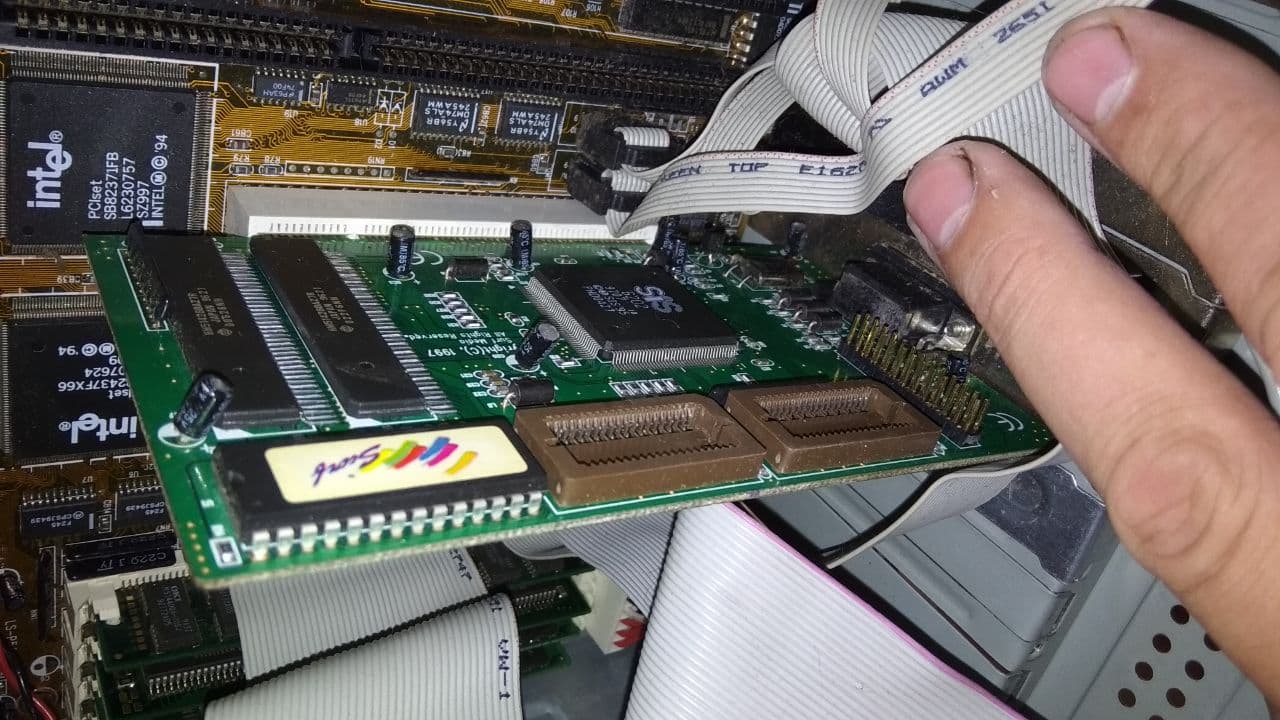

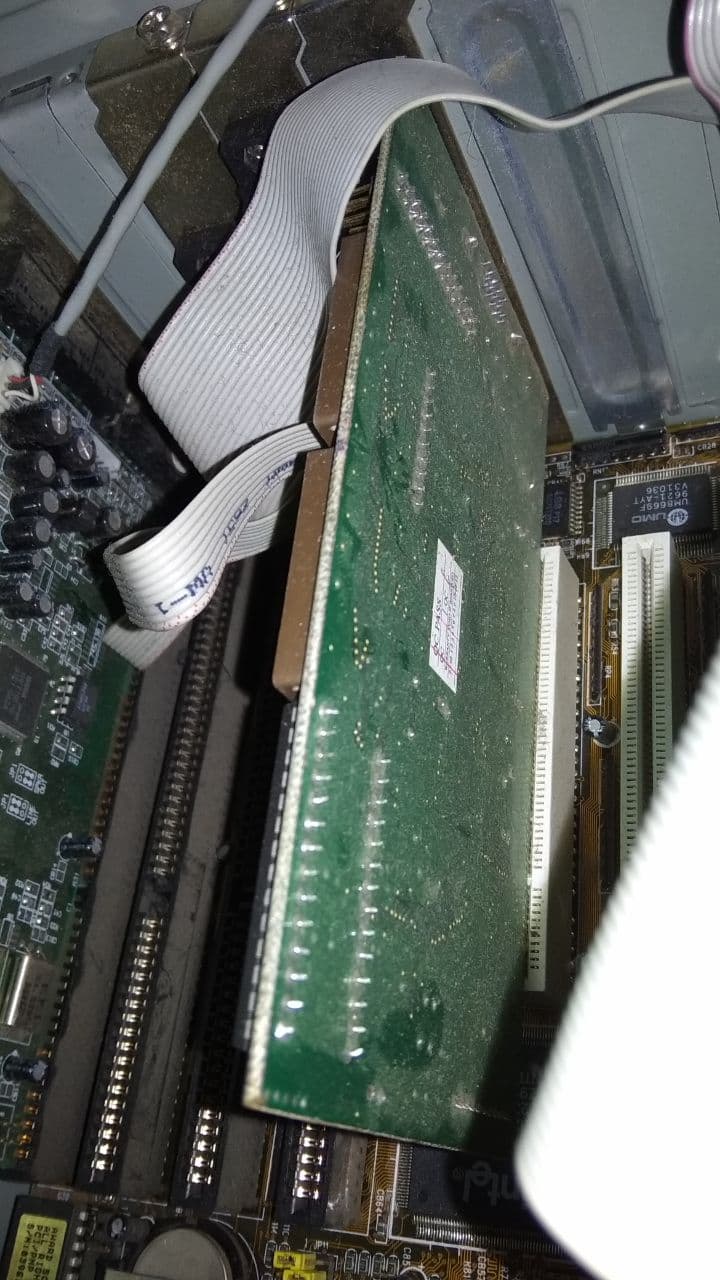

вчера прикупил на авито системник по сходной цене, со сдохшим БП, еще не ковырялся, заинтересовала видеокарта, точнее отсутствие памяти на ней



А те длинные чипы с ногами с одной стороны - это что?
У меня в ноуте стоит карта без памяти - S3 Savage IX
Она и в виде AGP плат была
https://hw.fagear.ru/wp-content/uploads/20150112_772699.jpg
там 8МБ интегрировано в сам чип



Гугль говорит что это ни разу не память. А в ноуте ж АГП, тут то пци, памяти не стырить.



В саваге 8МБ было в сам чип интегрировано, она с внешней не бралась.
Может, и здесь так, а кроватки чтобы дополнительно расширить можно было.



@unp, ну бывают такие карты, где вся память - в каретках. Без нее работать не должна. А здесь, судя по всему, память есть - эти длинные чипы ничем другим быть, по идее, не могут



А что ещё это может быть?
Чип SIS6202, он не знает всяких извращений. У него 32-х битная шина памяти и ему туда FPM/EDO подавай.
Просто чипы в экзотических корпусах.
И ног там что-то около 40 будет, как раз как у 16-битных чипов памяти, пара которых и нужна SIS6202 для заполнения шины.

--- добавлено 3 сен 2021, предыдущее сообщение размещено: 3 сен 2021 ---

Думаю, на карте организовано 2 банка памяти по 1Мб каждый.
1-й распаян на плате такими странными чипами. А второй пользователь сам доустанавливает обычными 32kX16 SOJ-40 по 512кб.



Верно, SOJ-40 по 512кб. У меня были 2 карты от С3 с SOJ чипами на 60 и 70нс, если поменять местами будет дико греться, в итоге по 100 продал парню с Речного Вокзала и ИСА какую-то.
Карта полное дно, если у 6326 (PCI) частоты 100/100.



Они странные для PCI-карты. Такую древность гораздо чаще на ISA-шных можно было увидеть. Вот фотка варианта платы, где равзедены сразу три возможных варианта корпусировки памяти (как видно, вертикальные могли быть короткие и длинные), чтобы китайцы могли без остановок клепать адаптеры из того, что валяется в мусорке рядом с заводом по производству памяти и не отвлекаться на такие мелочи, как заказ и ожидание нужных микросхем.

Macronix MX86200 (SiS 6202) :: DeviceLog.com



Маркировка "сосисок" hm514280az7r - стабилизатор напряжения, made in japan. Как вариант, в кроватках стояло пара soj.

--- добавлено 4 сен 2021, предыдущее сообщение размещено: 4 сен 2021 ---

Похоже это HM514280 18bit dram.

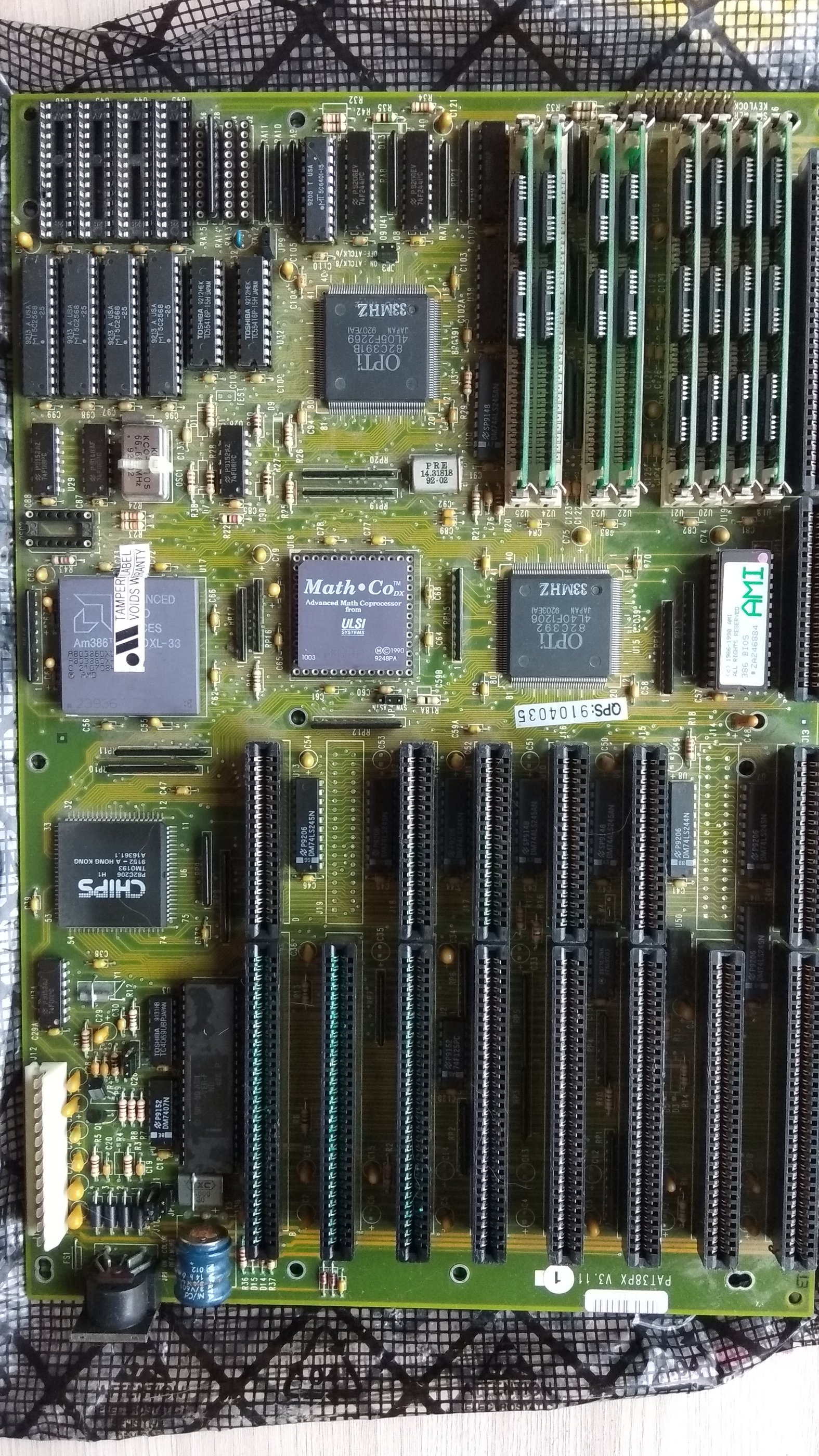

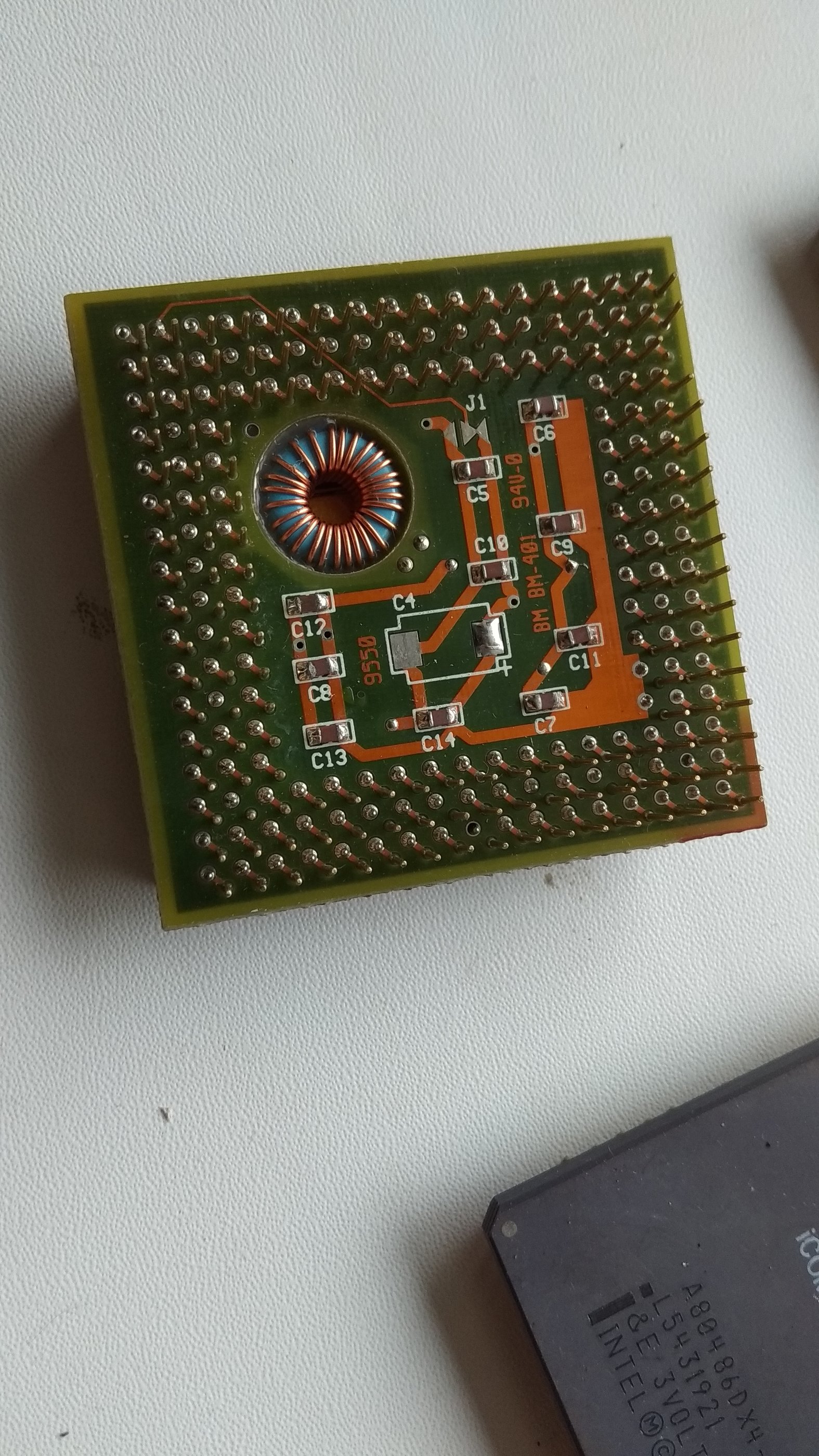

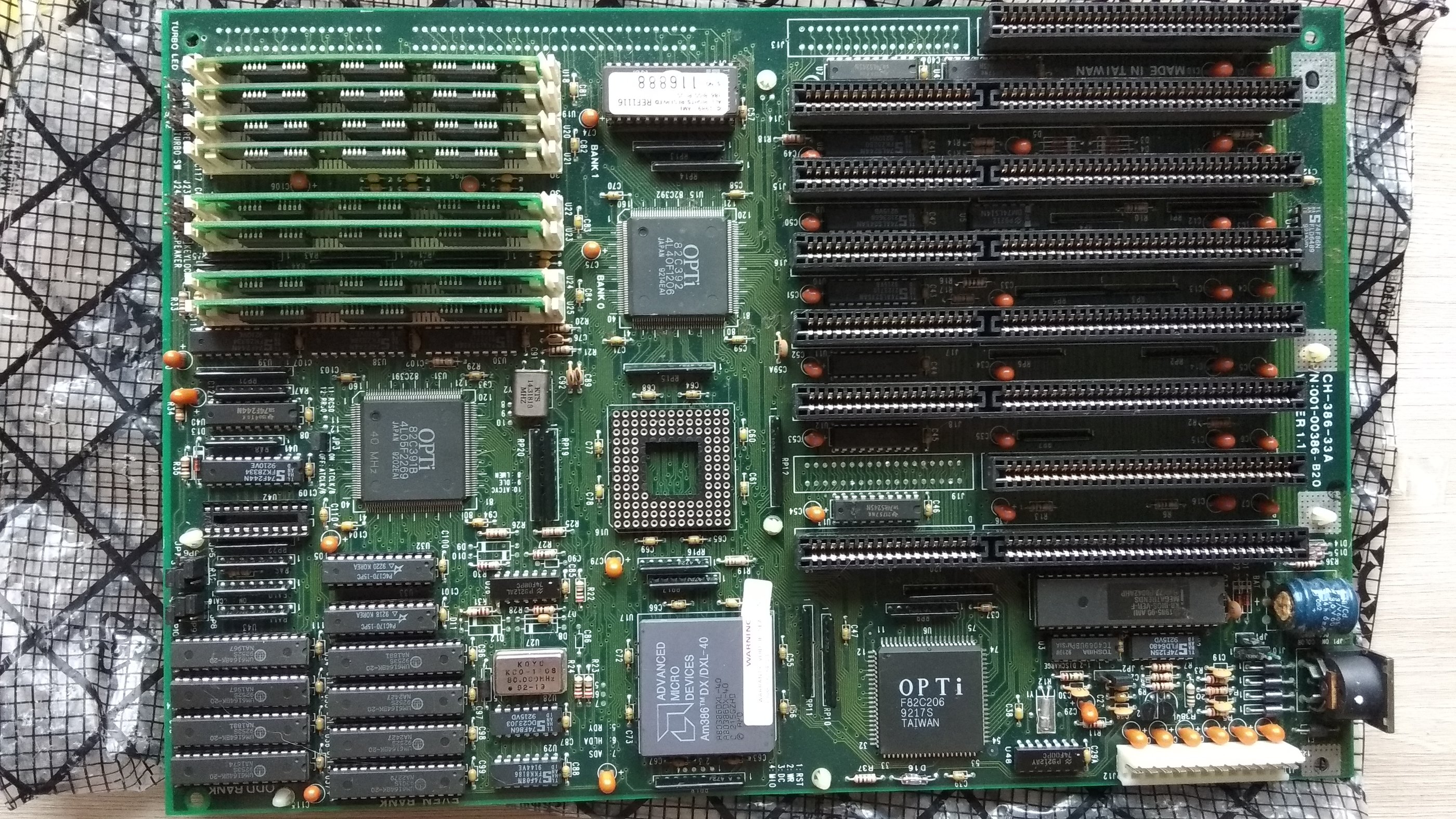

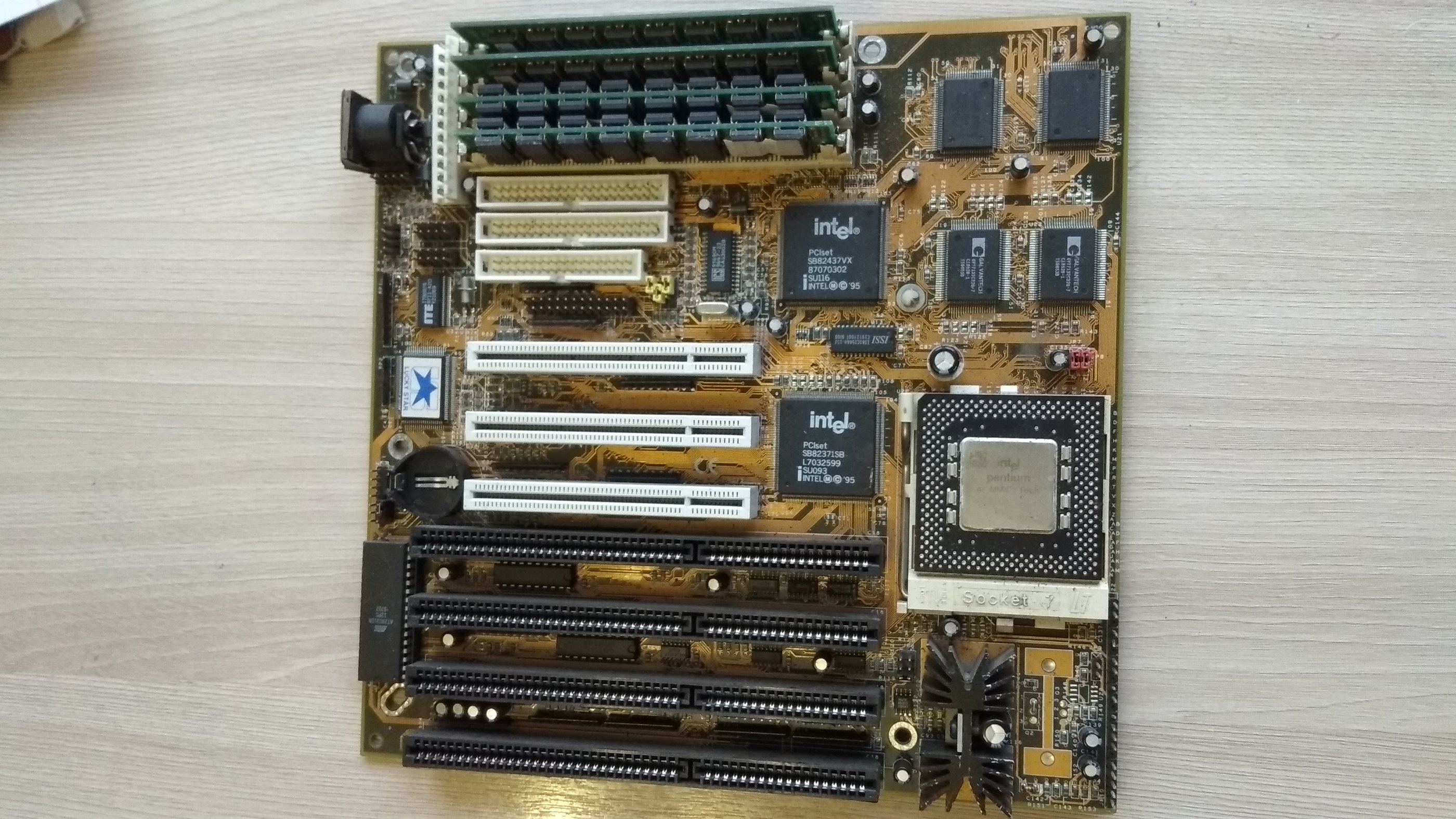

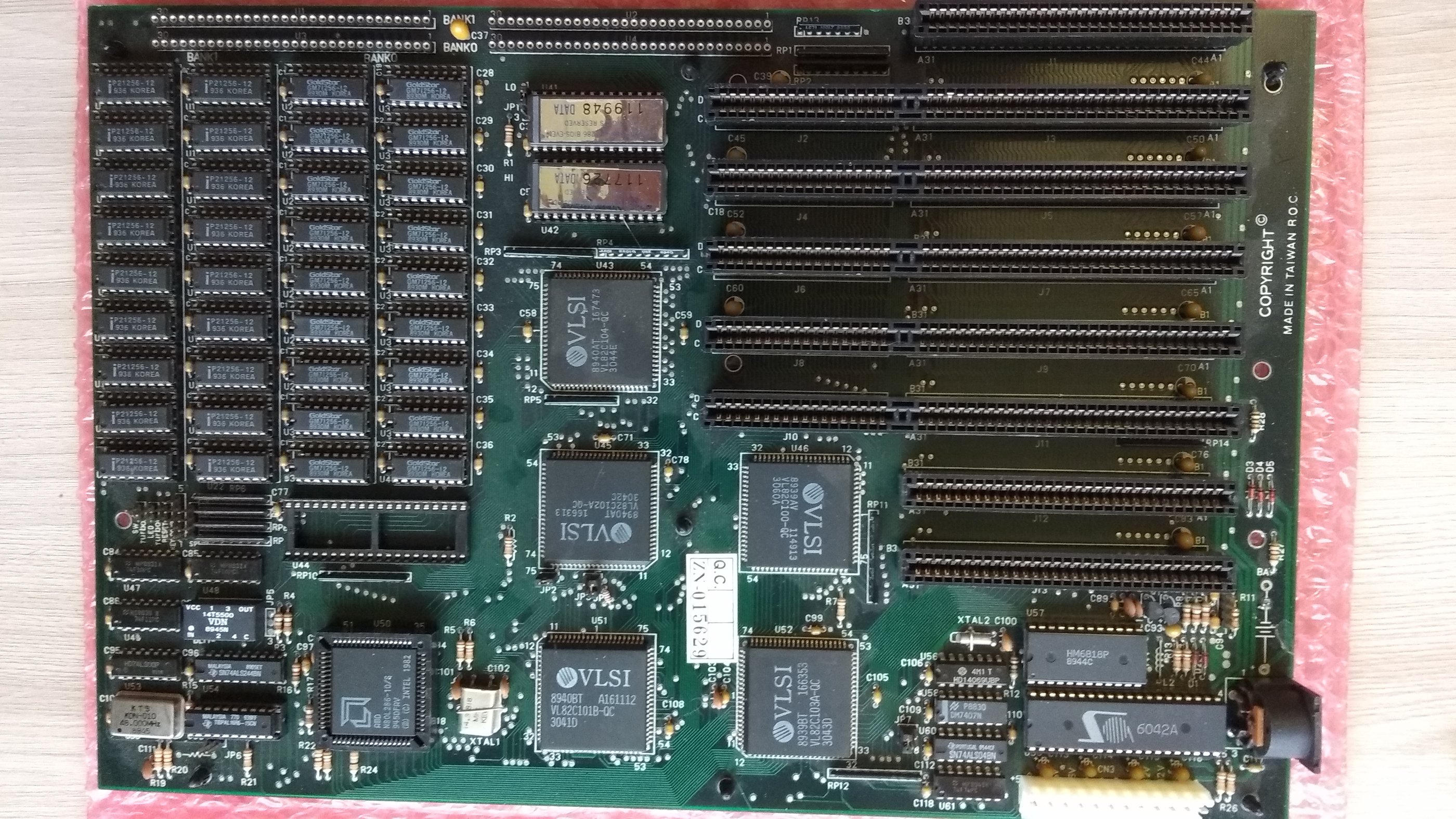

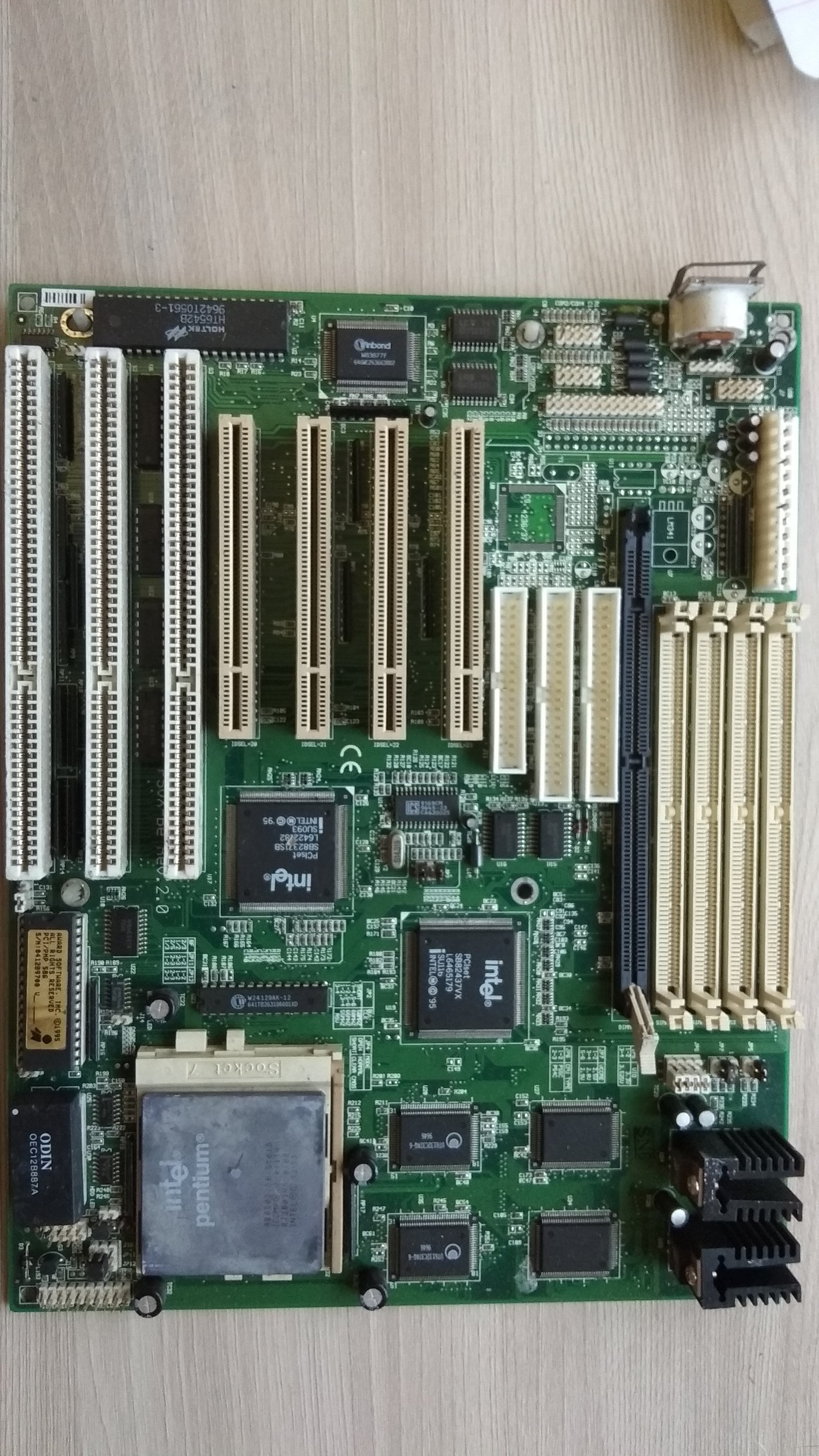

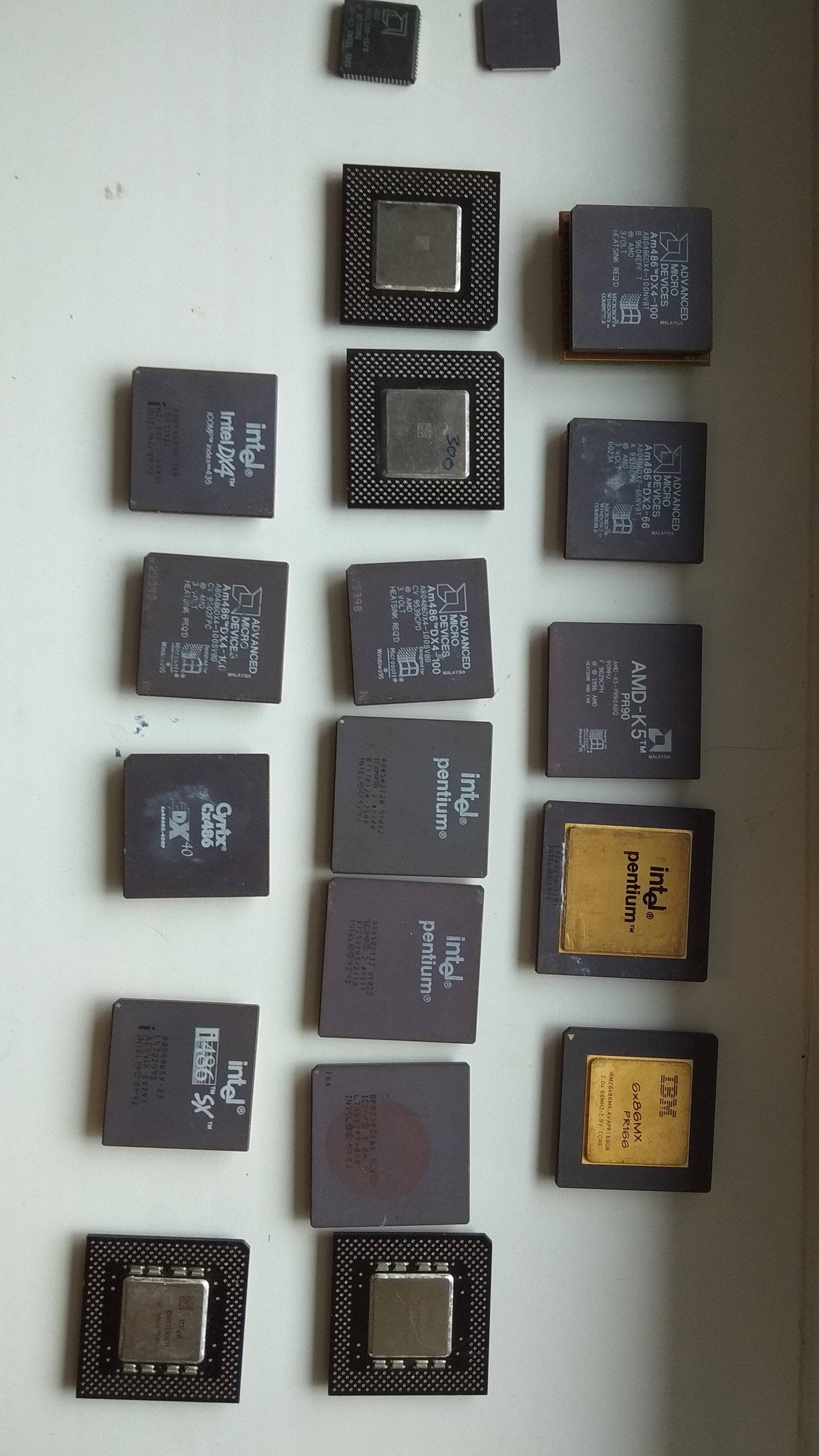

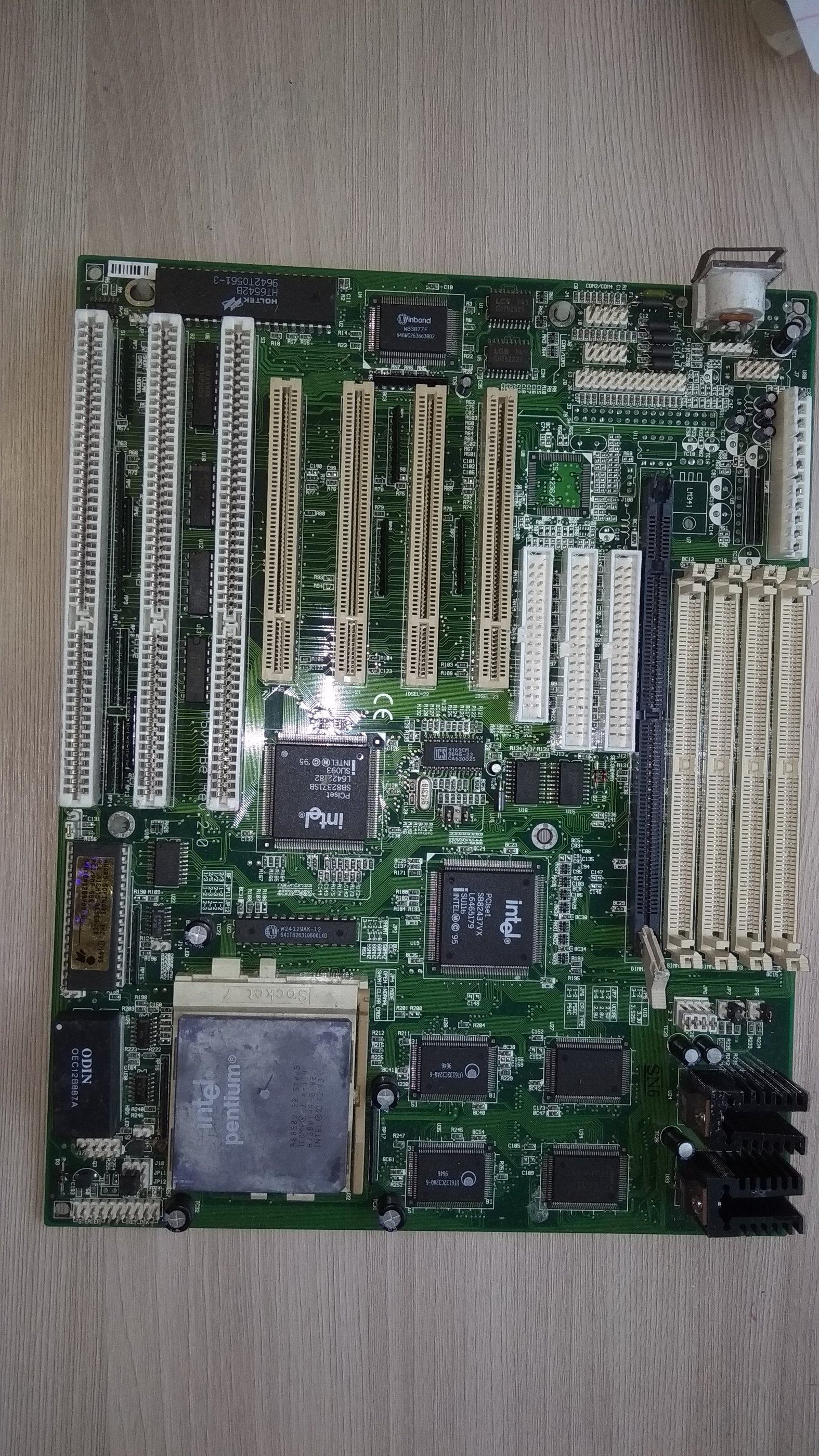

урвал вчера мешок добра (белый такой, из под сахара 50кг ), попалось немного ништяков.

пс: сейчас по моему больше радуешься не самой добыче, а тому факту что успел что-то урвать.

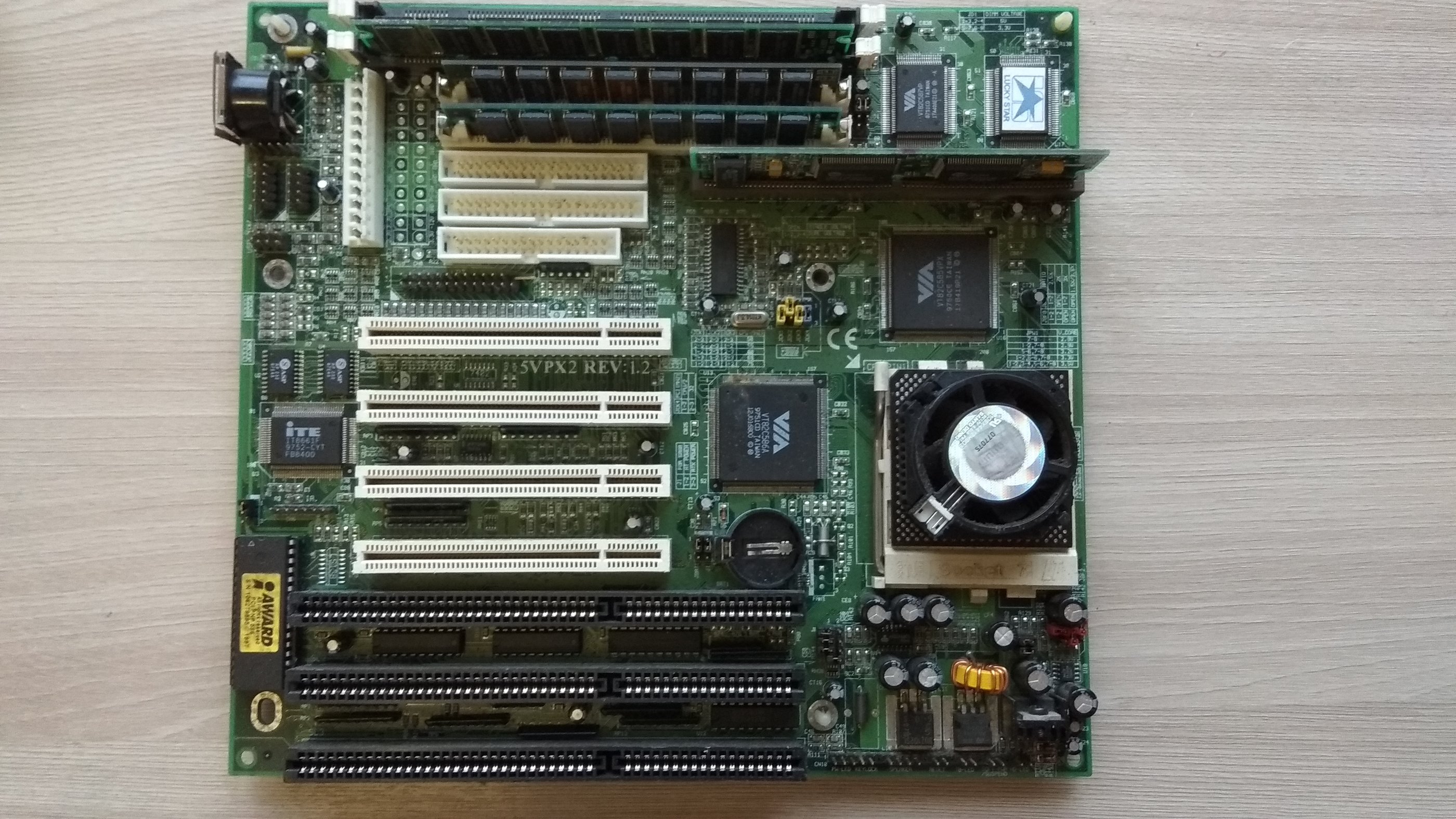

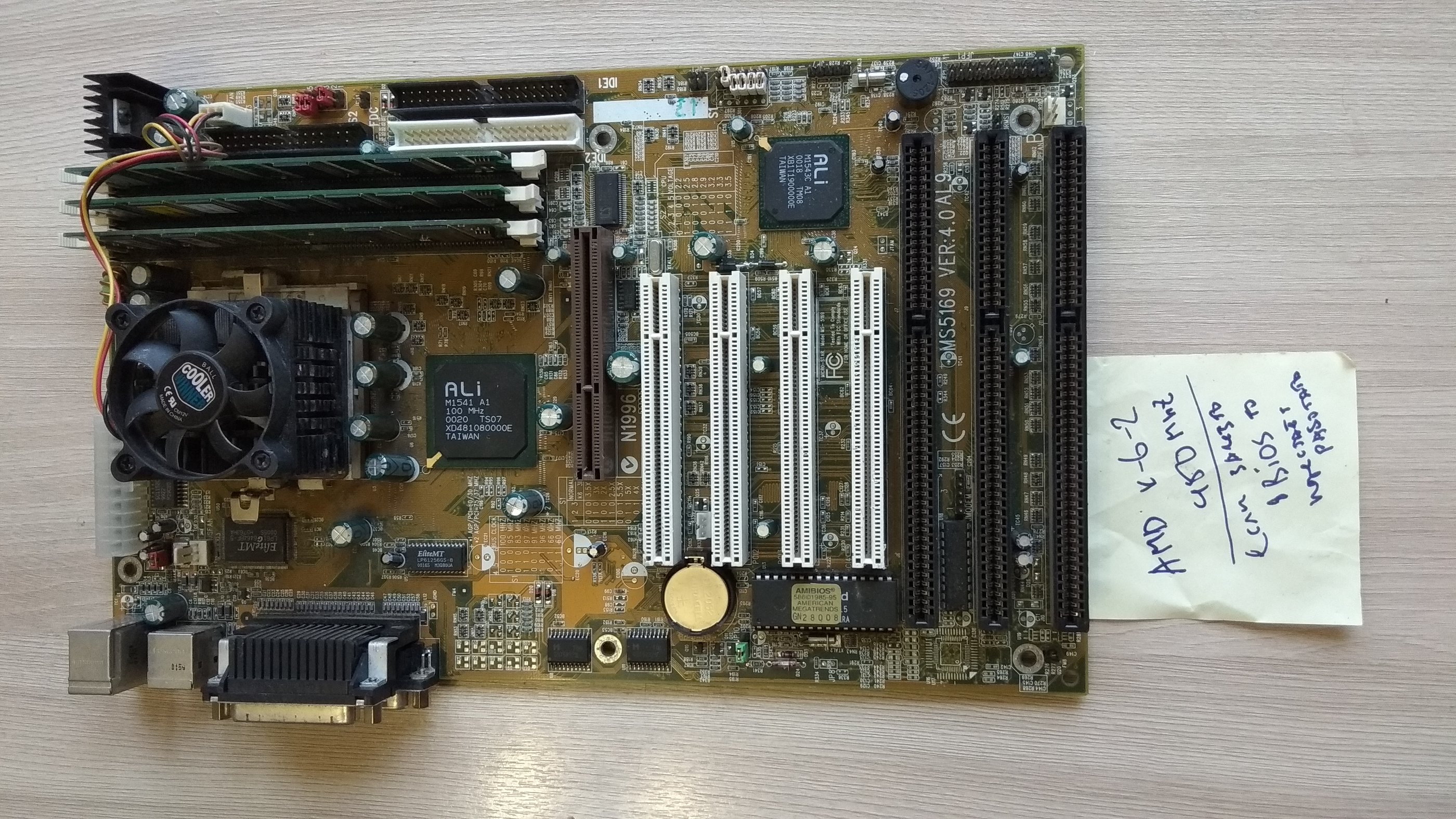

@unp, поздравляю, богатый улов) Вот это штука мне особенно нравится - IMG_20210908_094811.jpg - сложно сейчас за вменяемые деньги встретить ATX и Super Socket 7 "в одном флаконе".

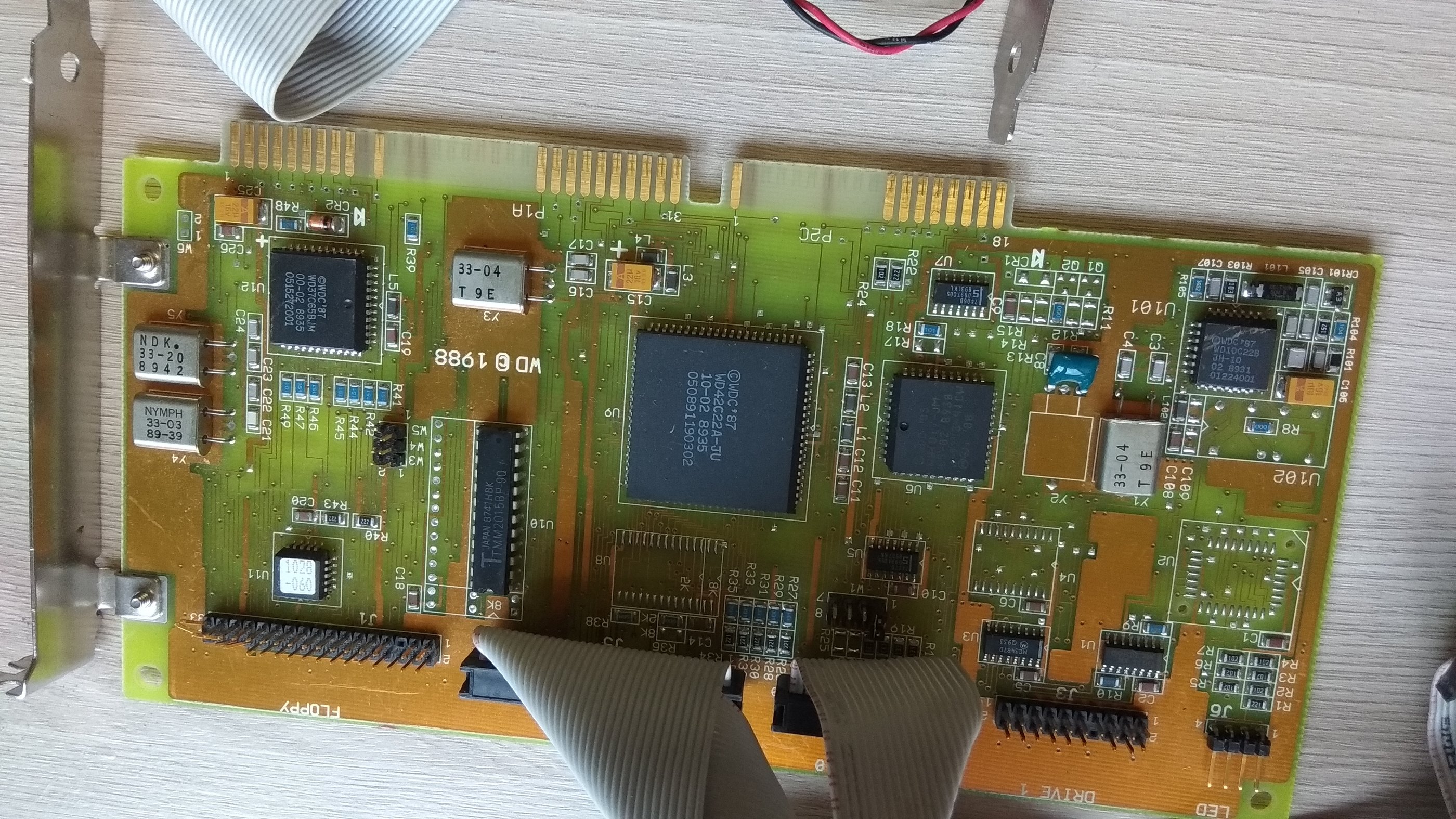

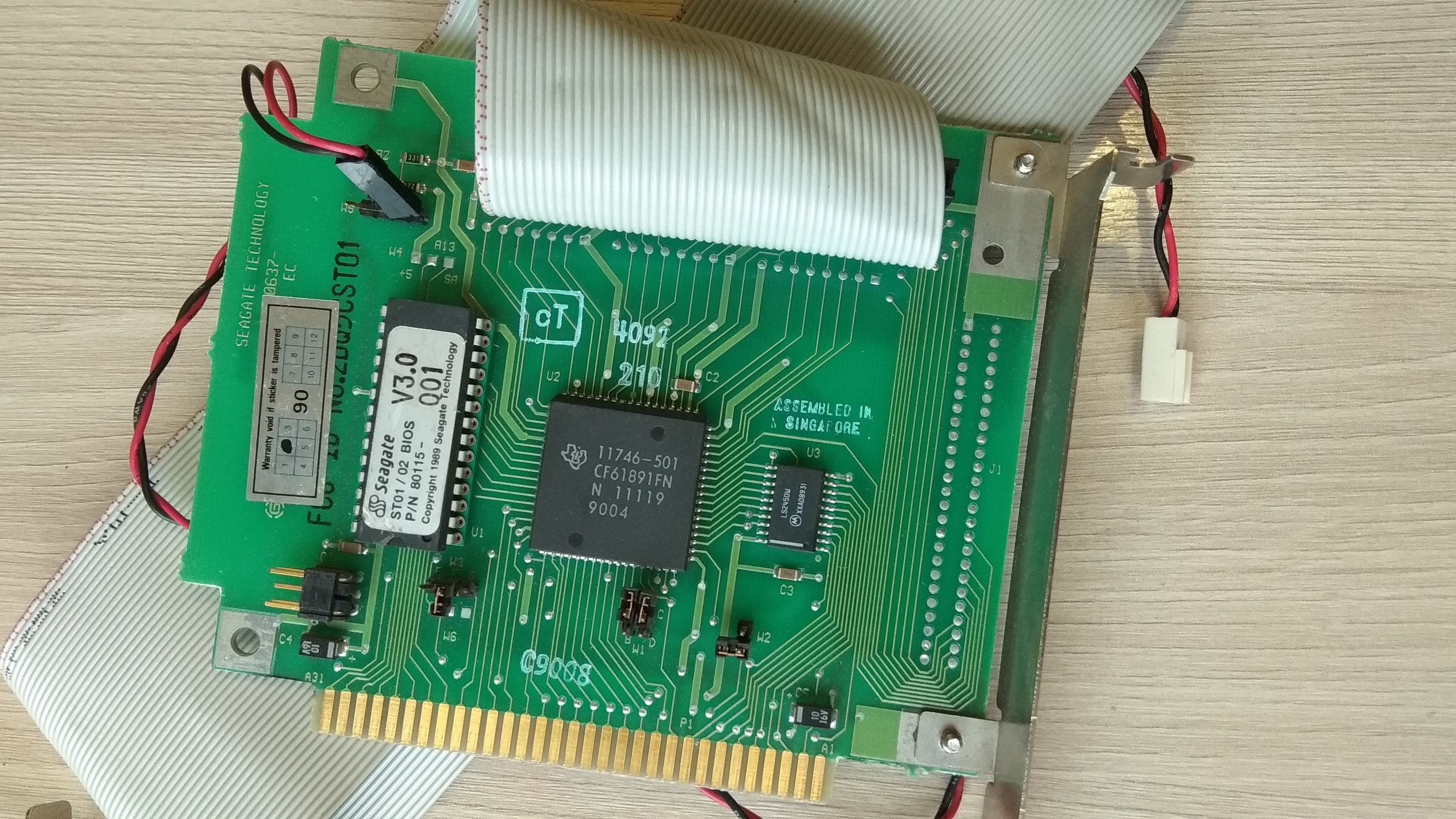

О! Прямо ностальгия! "IMG_20210908_094907.jpg" - MFM multicontroller. Винч под него достать-найти сложно, да и незачем. Комплектовались таким XT-шки, так что- "тормоз" ужасный. (Стандарт был 10 мб. Максимум, который держал в руках - 20мб, замаялся на эту машину 3.1 ставить.) А вот это кто? "IMG_20210908_094902.jpg"? SCSI ISA контроллер? А вот c Ali Aladdin тебе повезло. Легендарная "мамка".

2 Yuriy_X
Не понял... В принципе она и тогда позиционировалась как конкурент ZX-BX FCPGA.
PS. Млин, понял, звиняйте! PII и PI попутал! Действительно тогда K6 И K6-2, позиционировались как Пень2-Целерон!

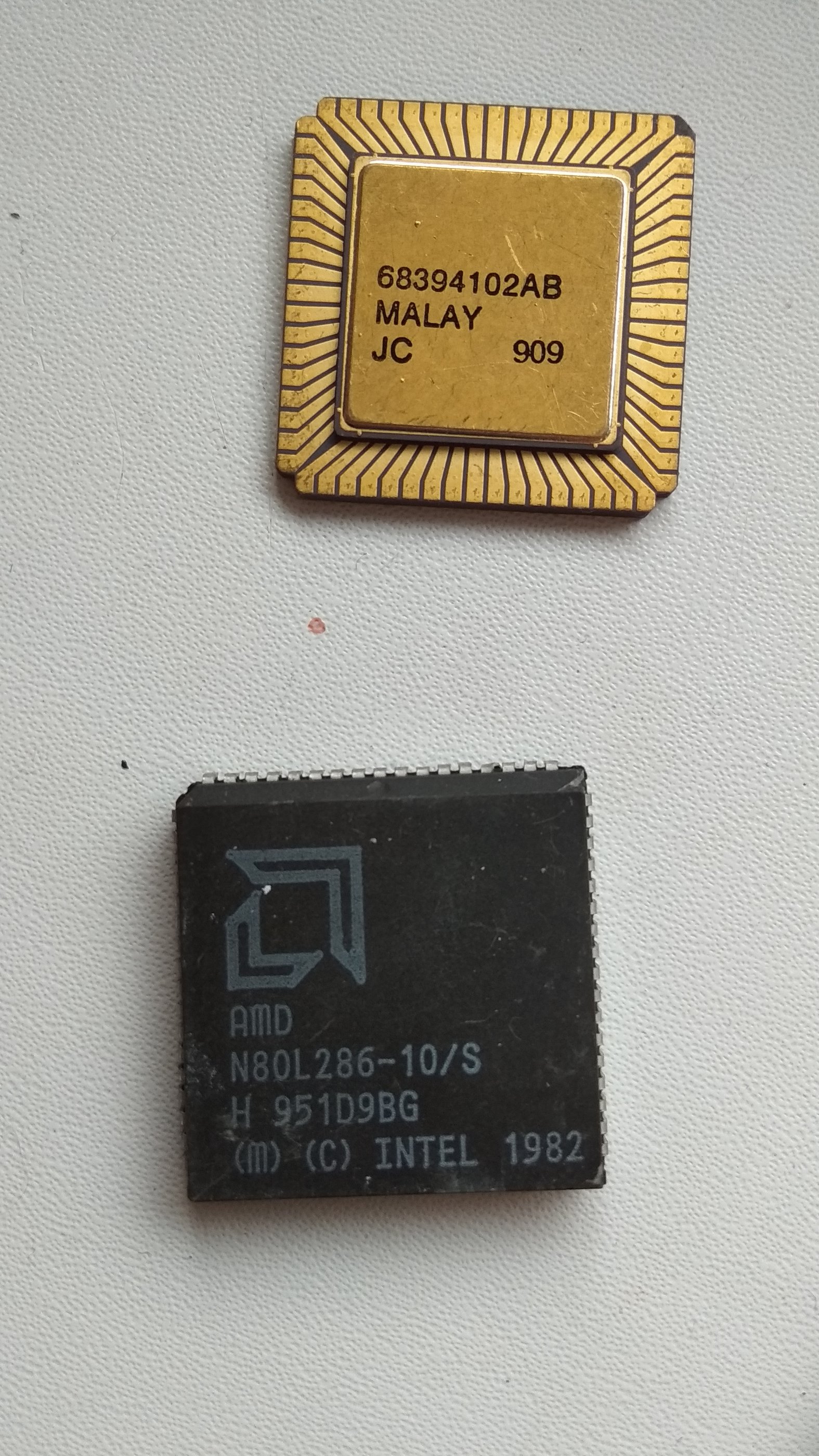

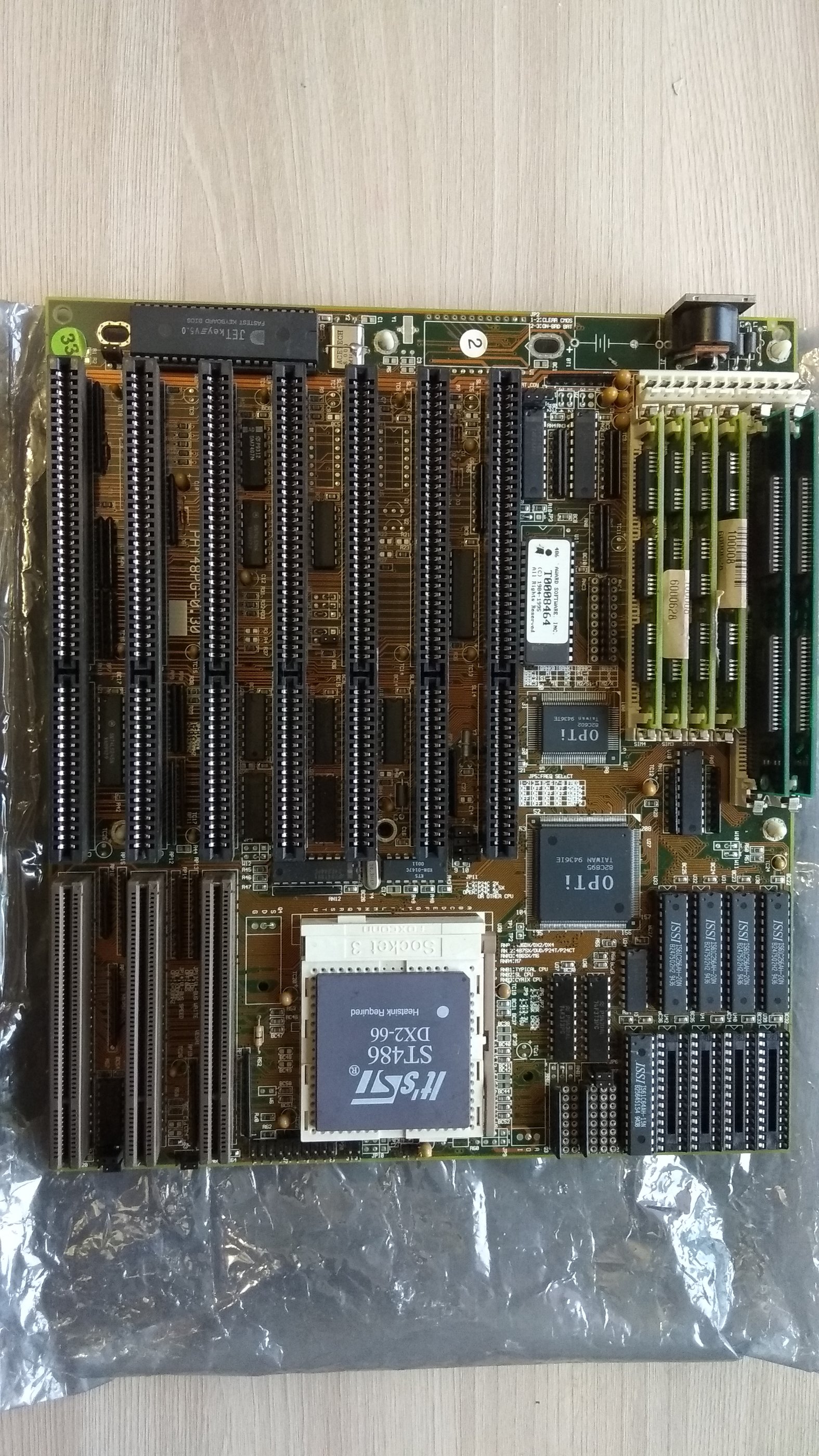

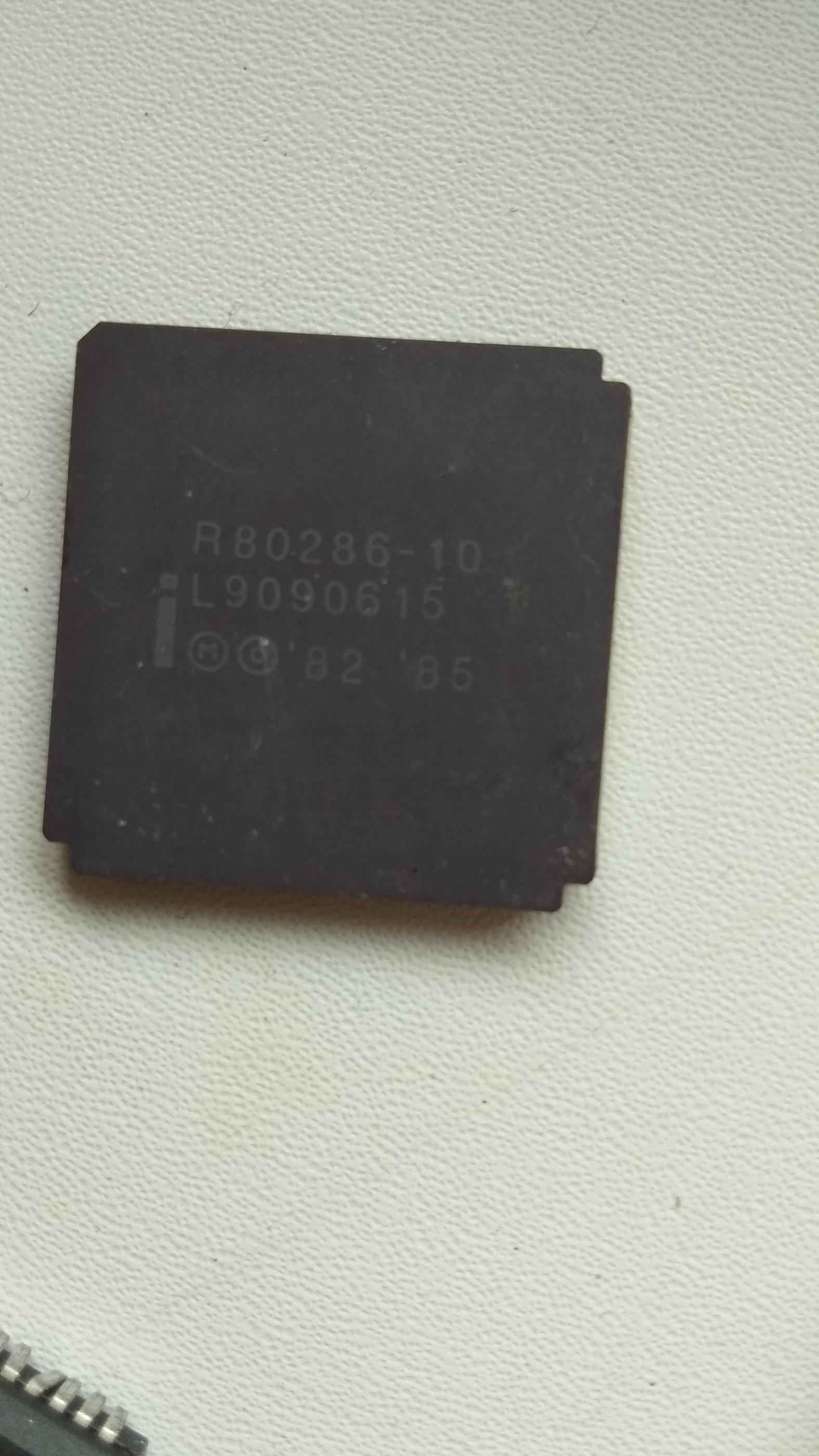

P.S. Не врубился... На 286 сколько памяти?
