Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)

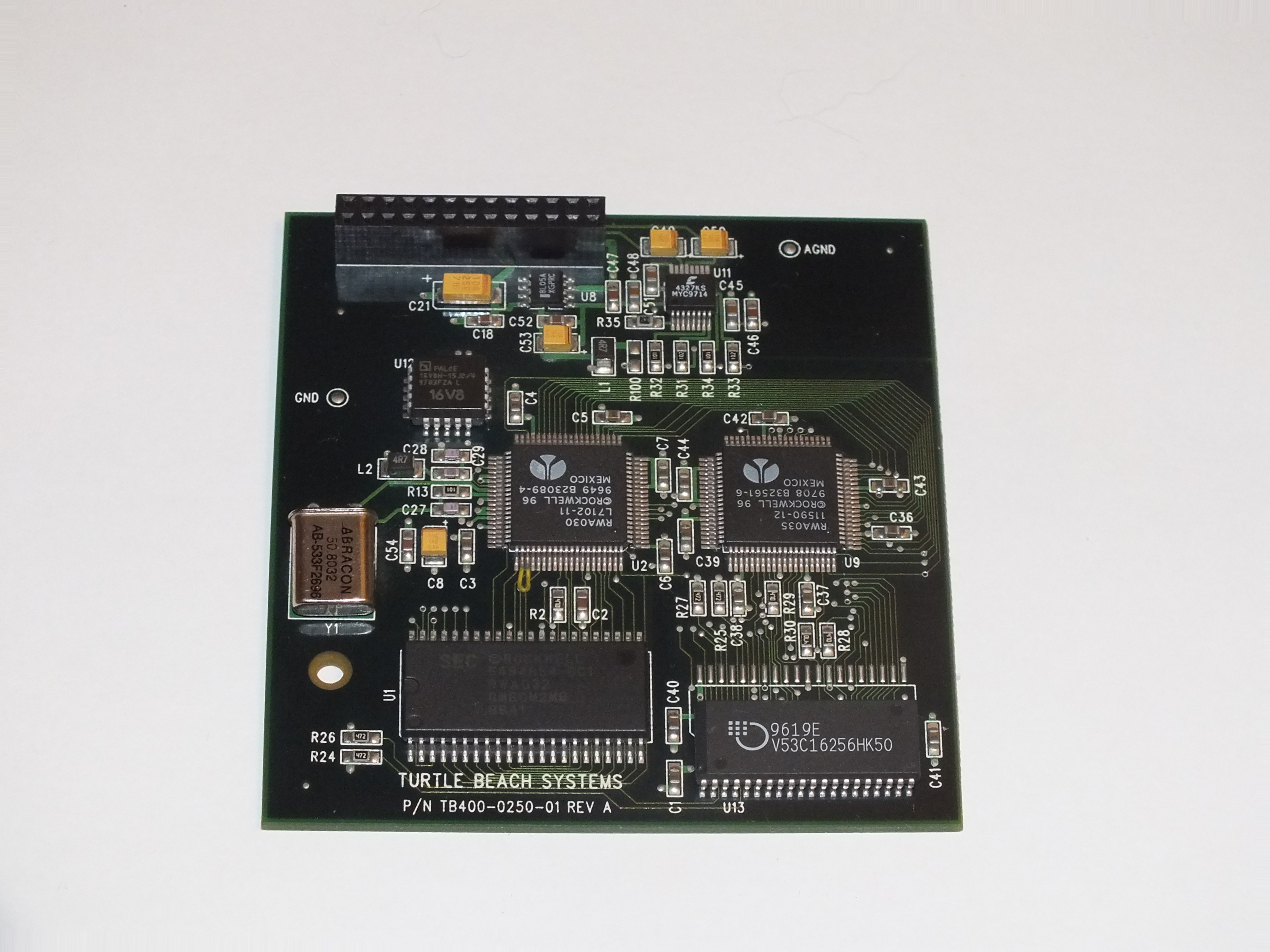

- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@TheMadLynx, а такой возможности нет, что странно. Ну или я не нашёл. А так винда видит новую, даже ставит драйвера, но встройка конфликтует почему-то.

--- добавлено 18 сен 2021, предыдущее сообщение размещено: 18 сен 2021 ---

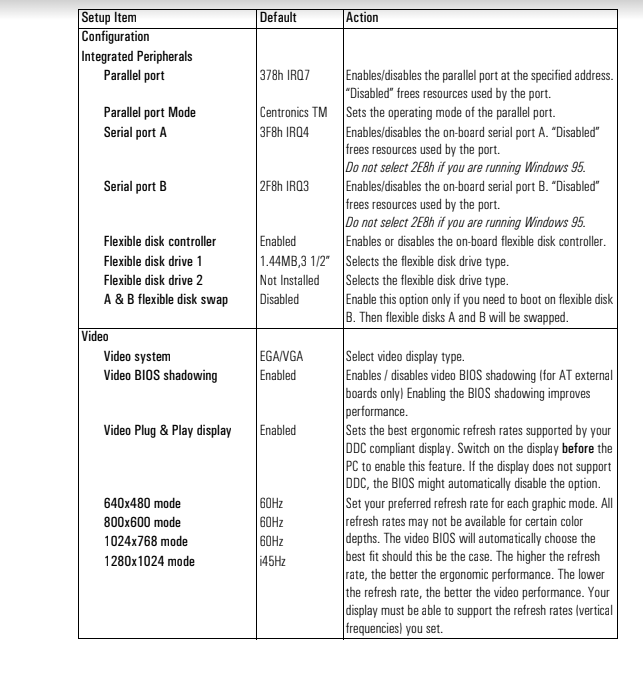

Все настройки биус по видеокарте.

--- добавлено 18 сен 2021 ---

Я ещё разобраться с SOJ чипами не могу. У меня на материнке было для видеокарты два чипа HY514260B JC-60. Я вставил ещё своих два HY514175BJ-60. На что надо смотреть при выборе подобных чипов? на последние цифры или другие тоже что-то дают? Правильно ли я подобрал эти чипы?



После установки внешней видеокарты в биосе где-нибудь написано, что он её обнаружил и использует именно external? По идее, после этого никаких следов внутренней графики не должно прослеживаться. Если подключить монитор к вга-выходу с материнской платы, то всё время будет чернота.

Маркировка первой легко приводит к даташиту с информацией о внутренней организации памяти: 256Kx16, CMOS DRAM
Маркировка вторых чипов либо неправильная, либо эти чипы - ноунейм китайское фуфло, так как даташит на них не найти.

Для совместимости важно одинаковое внутренее устройство, которое можно узнать из даташитов. Скорость работы (время доступа), которая условно обозначается в последних цифрах, тоже имеет значение, хоть и не решающее. Лучше чтобы последние цифры совпадали или были меньше, чем у распаянных чипов.



Подключаю к внешней монитор. В биусе ничего не пишет, но видит и работает. Встройку не отключает при этом и определяет её, только с жёлтым восклицательным знаком.

Маркировка SIEMENS стоит на них. HYB514175BJ60 правильная. 60 ns 256k × 16 EDO-DRAM.

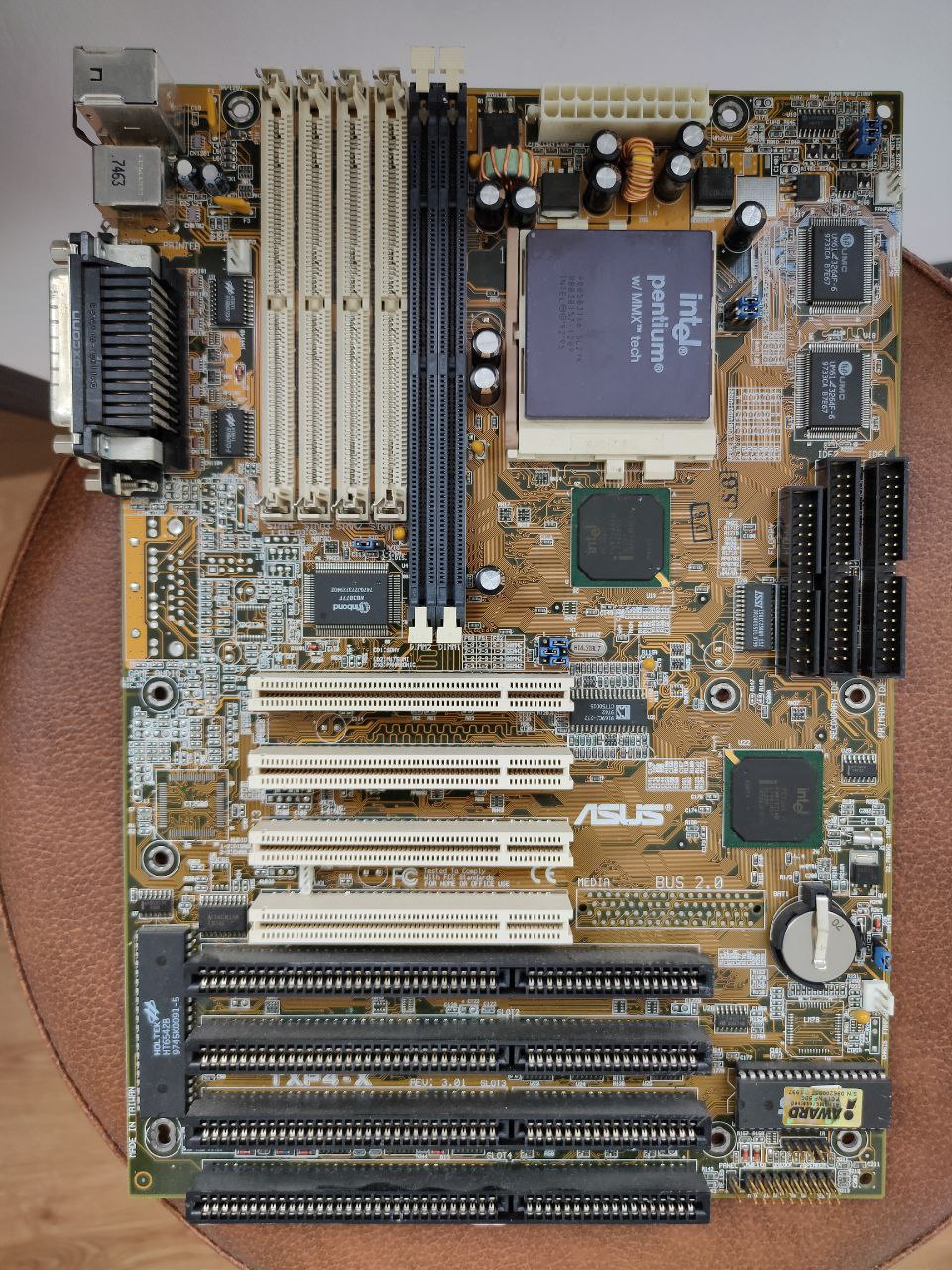

Добыл ещё одну прелесть под любимый Socket 7. Не мог допустить, чтобы она пролетела мимо за 1100 рублей вместе с керамическим Pentium MMX 166 МГц. Тем более, что у меня до этого момента не было ни одной ATX материнки под Socket 7 с SDR памятью. В ближайшие дни буду активно тестировать)



Всем привет!

Кто-нибудь помнит комплектацию дисков видеокарты ASUStek V2740 ? ))
Не могу вспомнить входил ли в неё помимо диска Incoming ещё диск с игрой V2000...

Если точно в RTL-версию эта игра не входила, то буду благодарен за наводку к какой железяке 1998-1999 годов выпуска могла поставляться эта игрушка в виде диска в белом конвертике.))
Неужели к мамке A-Trend на 440VX ?)
GF2-MX400 вроде более свежими играми комплектовался...

Сам диск у меня увы не сохранился, вот хотел бы найти хотя бы его фото, а ещё лучше приобрести.



Asus V3400



@unp, большое спасибо за информацию!
У Вас случаем не сохранился этот диск, чтобы вспомнить как он выглядит?)



Увы. диск был у друга, при покупке компа в далеком 1998, в комплекте с Riva TNT asus v3400.



Продолжение моих "яблочных" похождений.

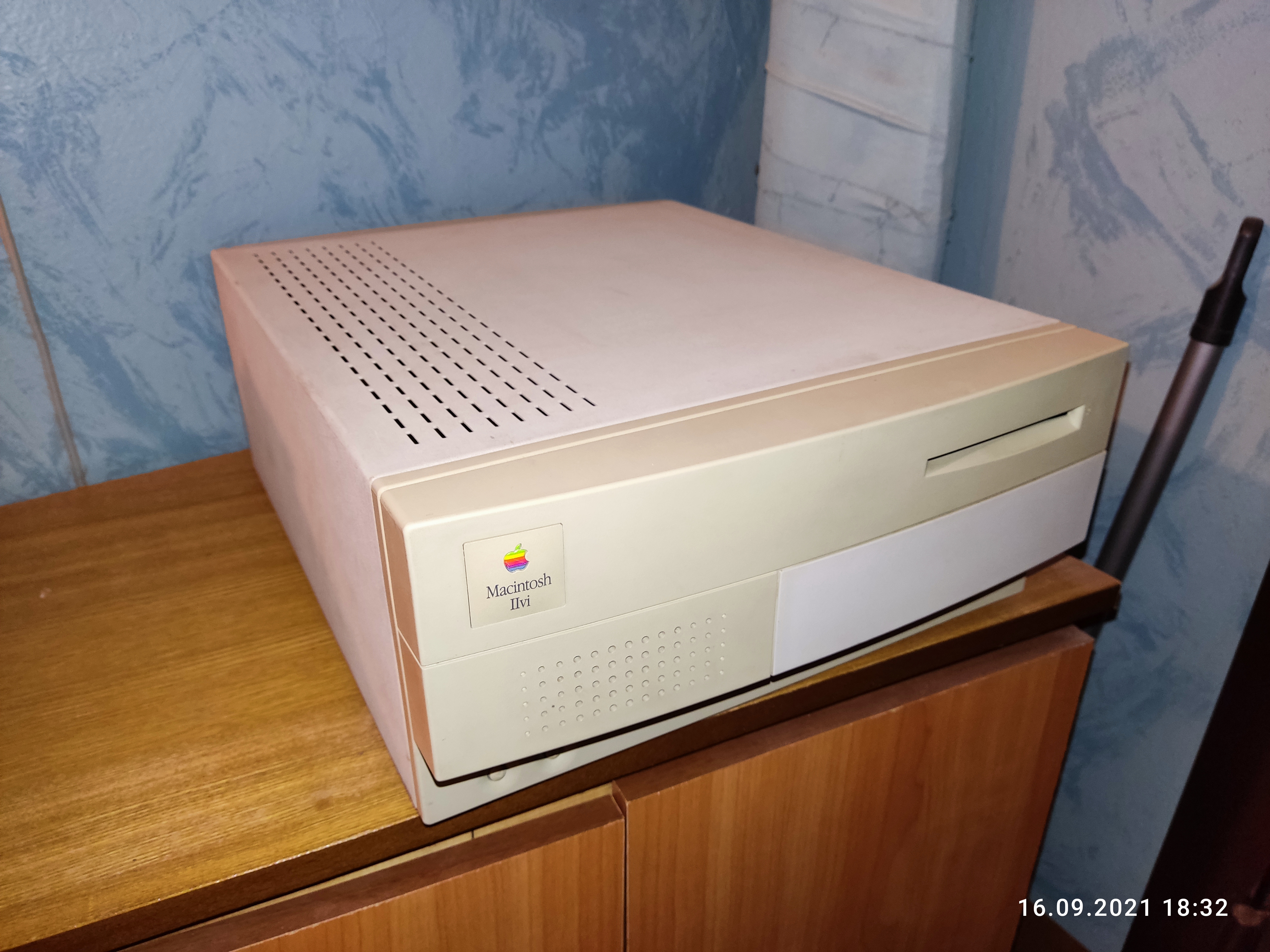

Macintosh IIvi

Так. Первый 68k-компьютер в моей коллекции (Motorola 68030). Да еще и 1992 года.
Забавно что этот компьютер - предок моего Power Macintosh 7100, о котором я ранее писал.

А вообще по-факту этот Mac II ближе к линейке Quadra и Centris располагается, нежели к родственникам с дизайном Snow White.
Осталось найти Macintosh IIvx и Centris 650. Может быть ачивку получу.

Ну и заодно надо посмотреть, какие игрули можно погонять на 68k.



Можешь на нем нормально поиграть в довольно известный пинбол Full Tilt! Pinball - Macintosh Garden
который даже на нативной OS 9 криво работает

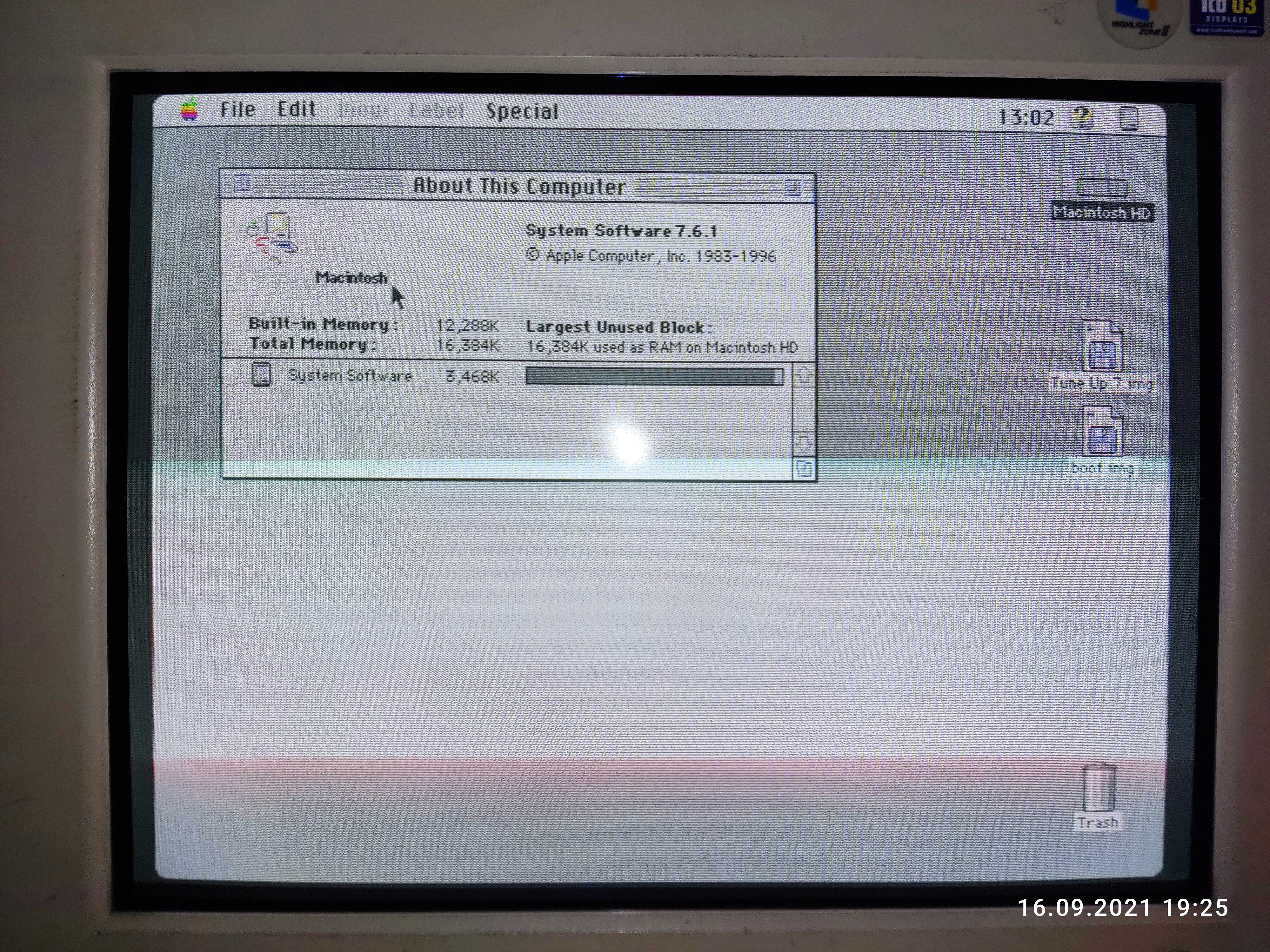

Может его лучше на моём Power Mac 7100? Тем более у меня там Mac OS 8.1, хотя думал 7.5 туда ставить, но и так сойдёт.
Здесь всё-таки 68030 на 16 МГц, тут прям очень старое надо.

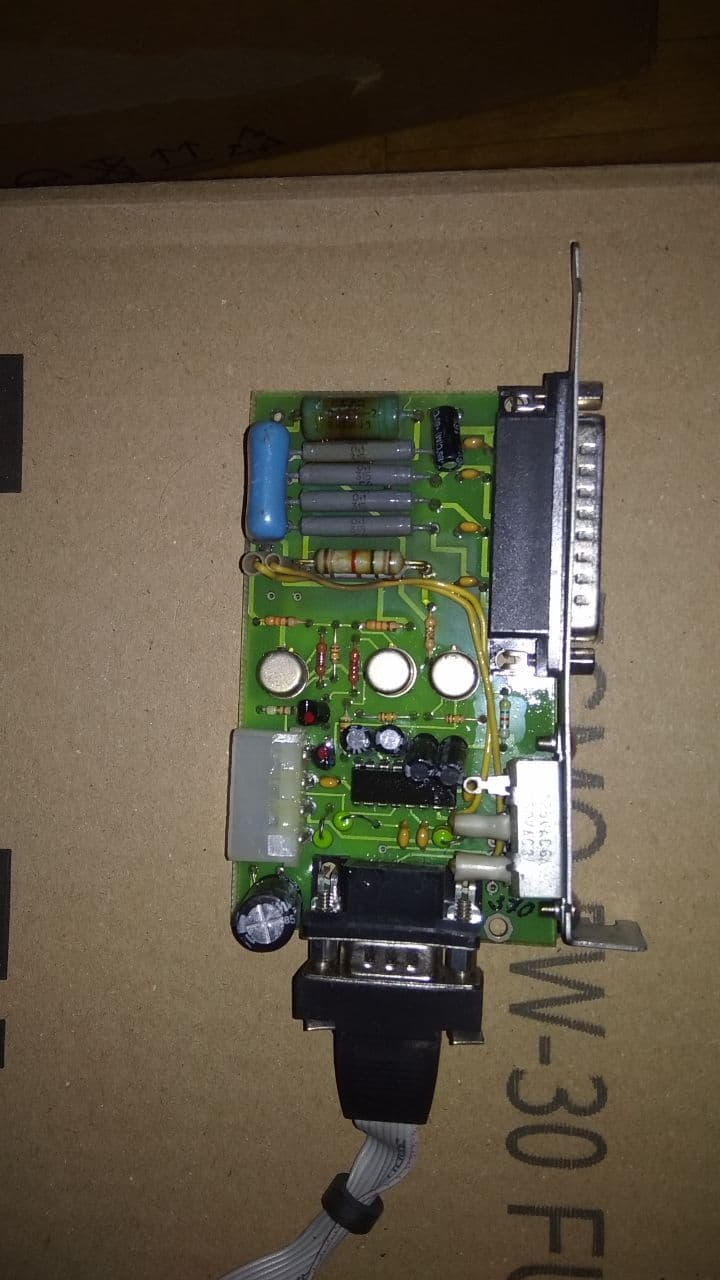

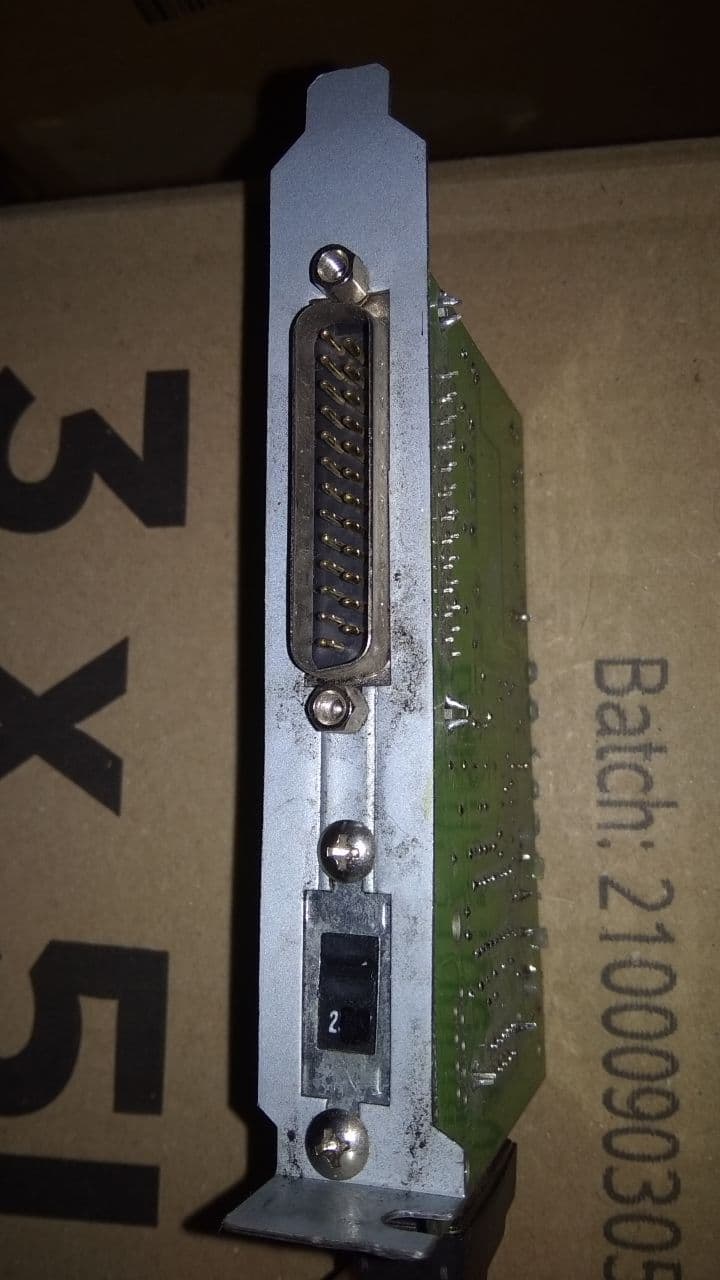

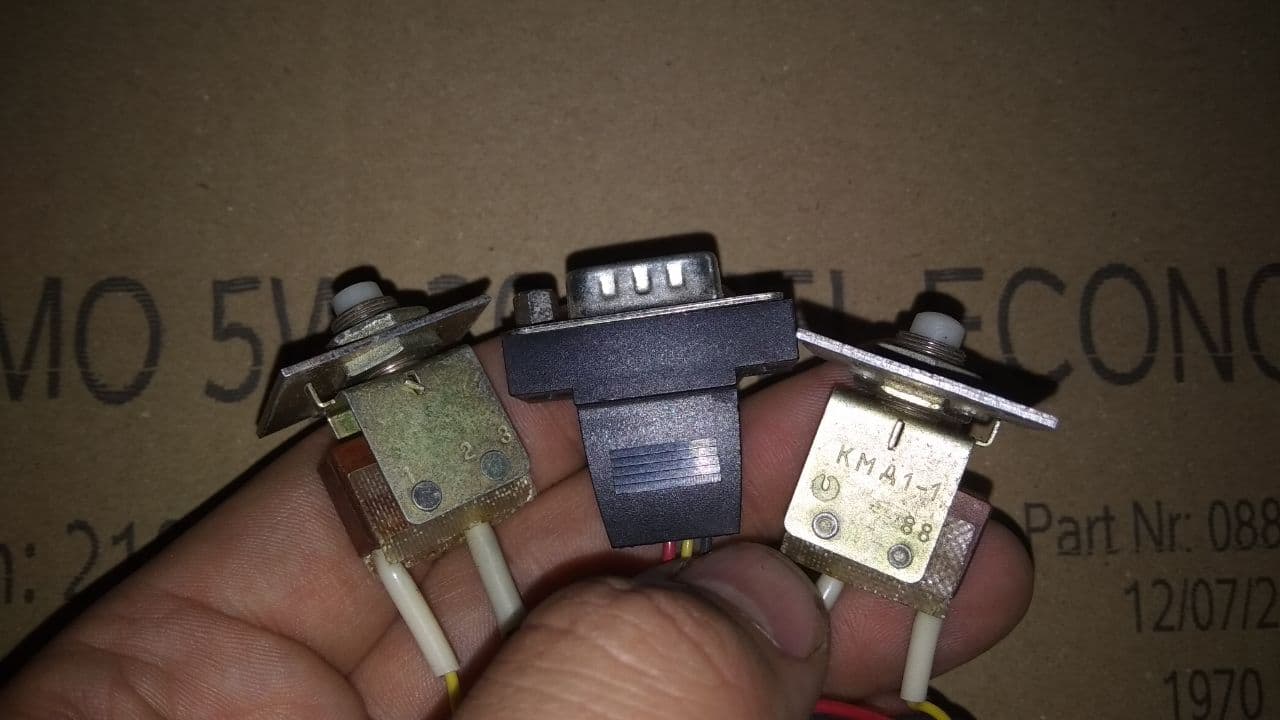

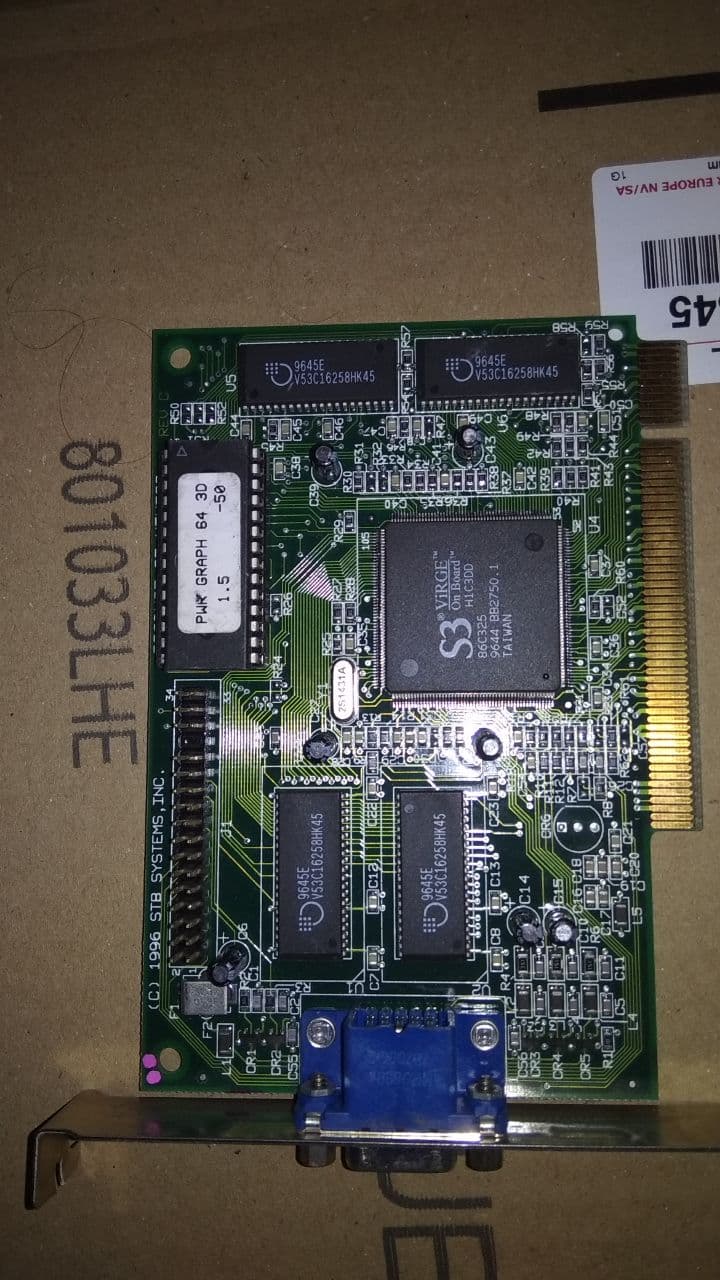

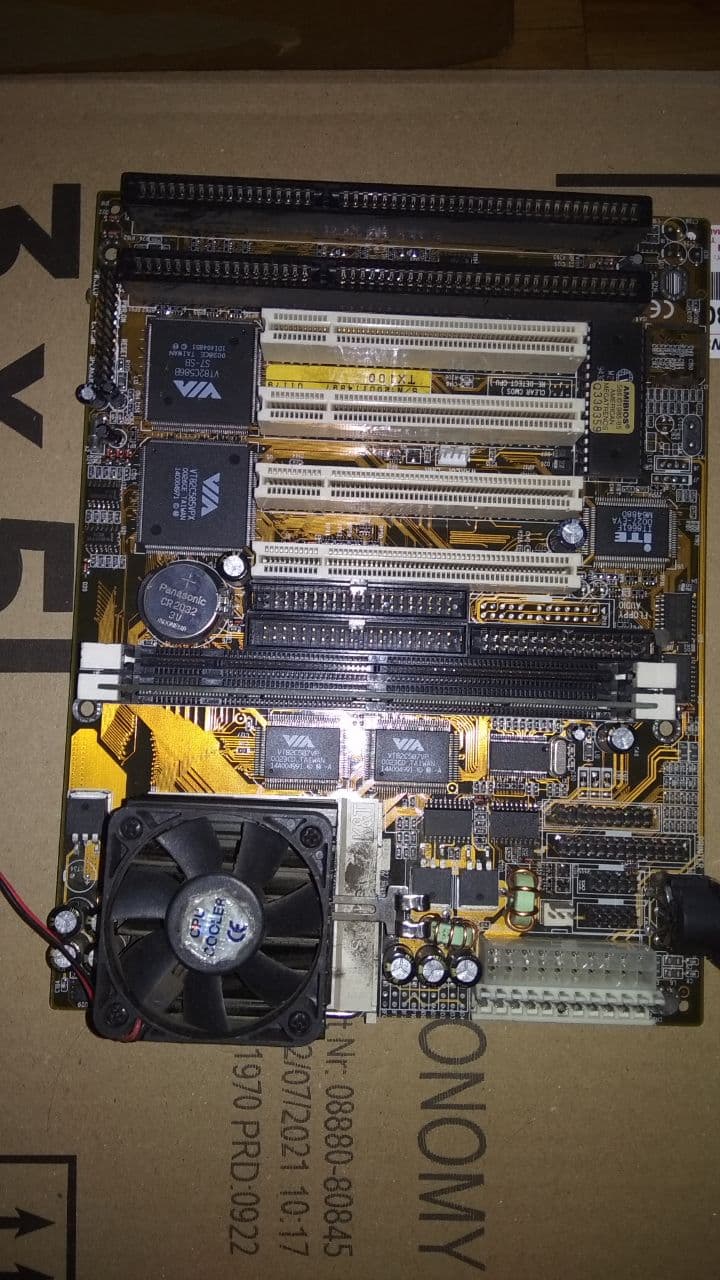

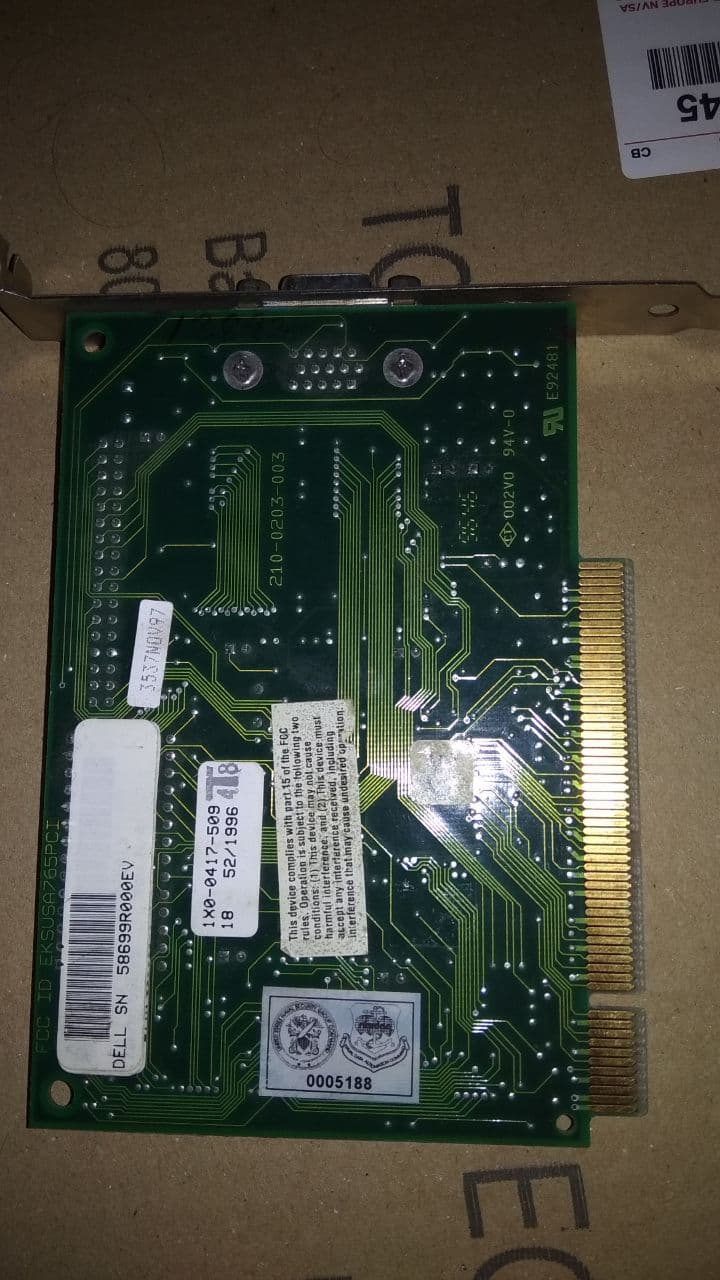

Досталась Tomato tx100 с ммх 233 в комплекте, и вирджем STB, плюс висели на шлейфах бонусы, в виде какого-то спецдевайса, в пучке проводов с морды было два микрика советских на компорт.



Спецдевайс выглядит как шевелилка чем-то. С отдельным питанием и относительно простым устройством. Откуда железо?



дак с лохито. выкидыши комп портов были посажены на термоклей из пистолета - "виброзащита"?

--- добавлено 3 окт 2021, предыдущее сообщение размещено: 3 окт 2021 ---

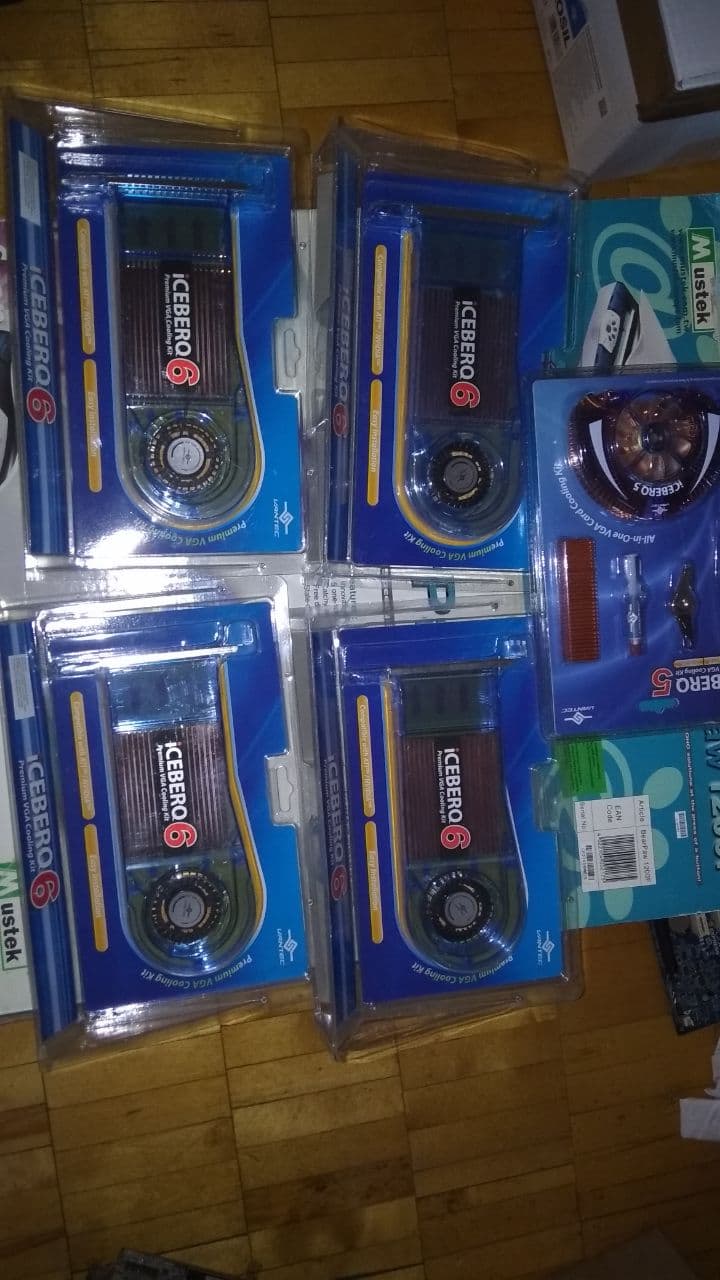

занялся уборкой, 0.475 куба перебрано частично в другие коробки, и перекомпоновано, в связи с пополнением. Пару фото, пока телефон был под рукой.

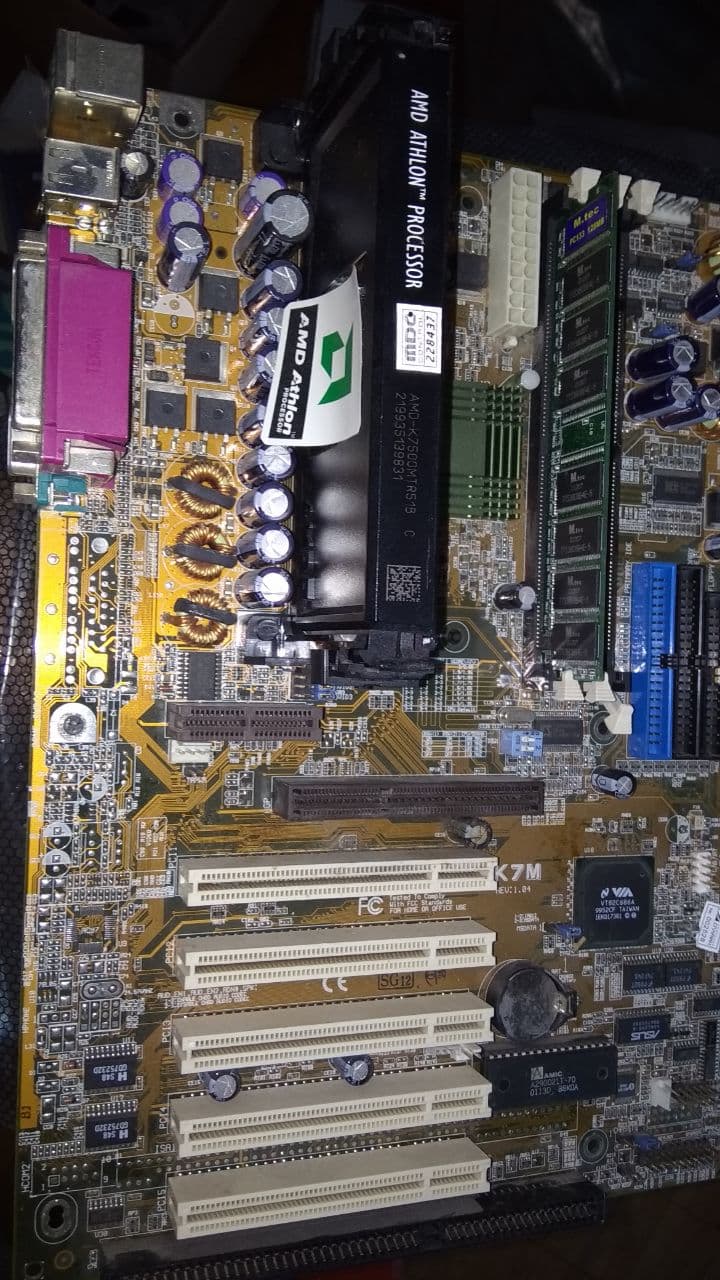

Cлот А ни разу не видел в продаже, а слот 1 есть?



есть вроде одна слот1. Почему всего одна, - не знаю, самому стало интересно пока разбирал



Свежее пополнение в Яблоках.

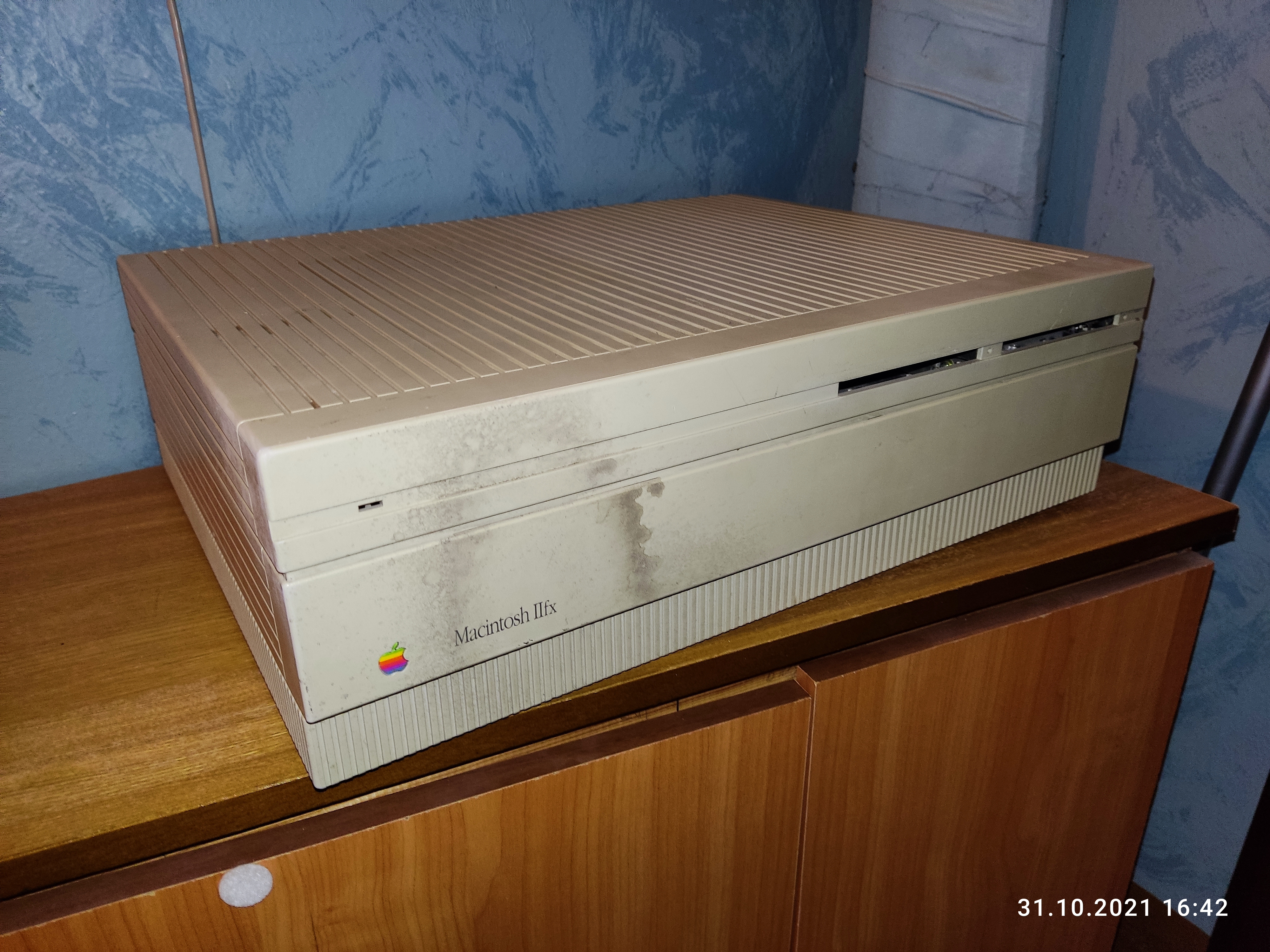

Macintosh IIfx

Наконец-то труЪ-Мак II. 1990 года, и еще в стиле Snow White, который шёл у Apple... примерно с 1984 года. Надо только пятно это стереть с лицевой панели, чтоб эстетики для. Процессор здесь 68030, аж на 40 МГц причём (на моём Маке IIvi проц тоже 68030, но на 16 МГц, а на стандартном Маке II и вовсе был 68020).
Знаю что данная модель была очень популярна у музыкальных продюсеров (например она шла в комплекте к Synclavier 9600 Tapeless Studio).

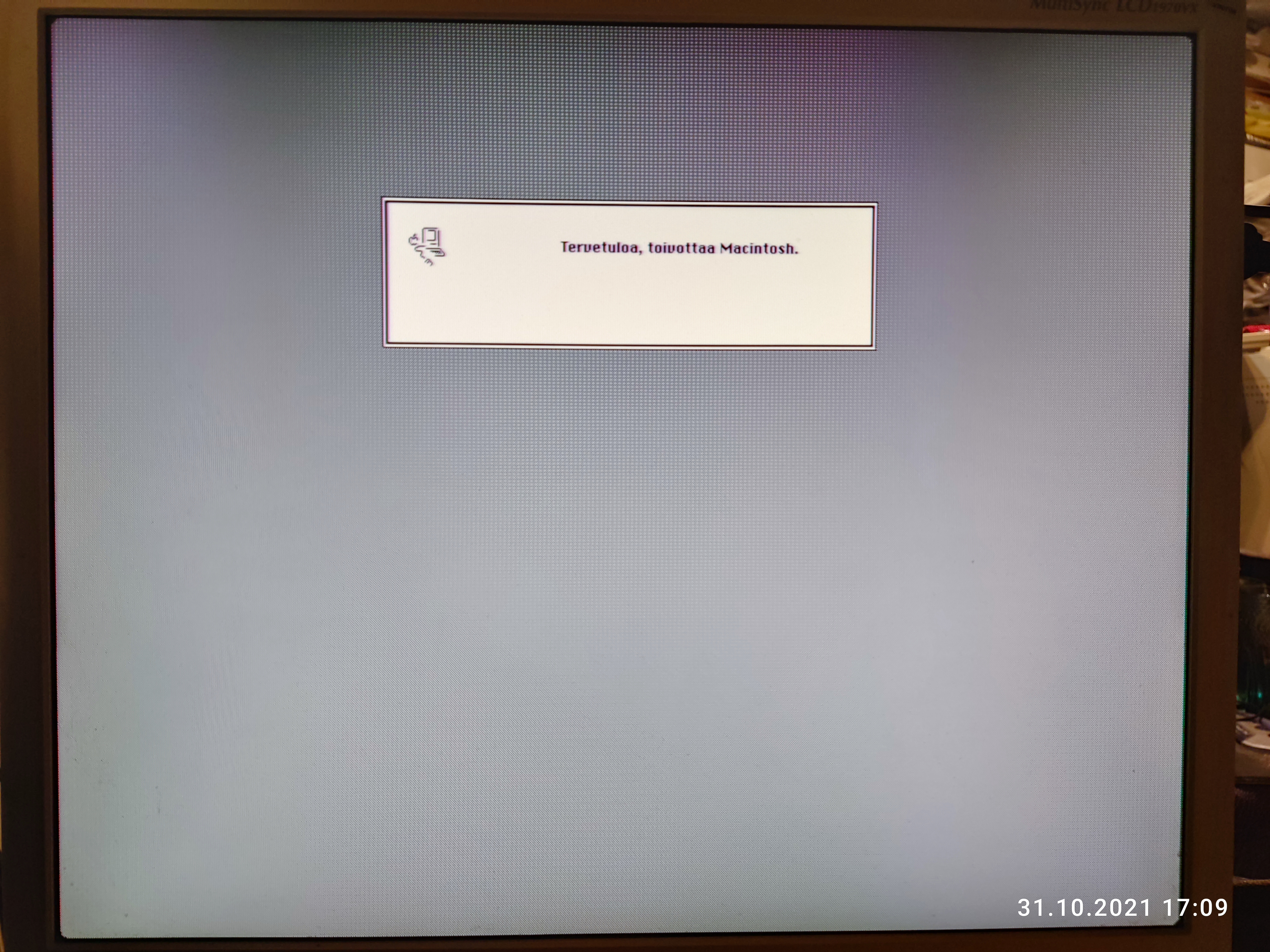

Интересный прикол - System Software 7.1 здесь... на финском языке:

Ибо с рассказа предыдущего владельца, компьютер был куплен в начале 90ых в Лаппеэнранте, затем работал здесь в Питере, а потом и вовсе долго лежал без дела.
Теперь осталось мне найти дискеты системы 7.0.1., которые шли к моему PowerBook 145. Ну или переставлю эту систему, но на более понятном английском. А то из финского знаю пару десятков слов, ругательства, да названия населённых пунктов что у нас в Ленобласти-Карелии, что у финнов.



...

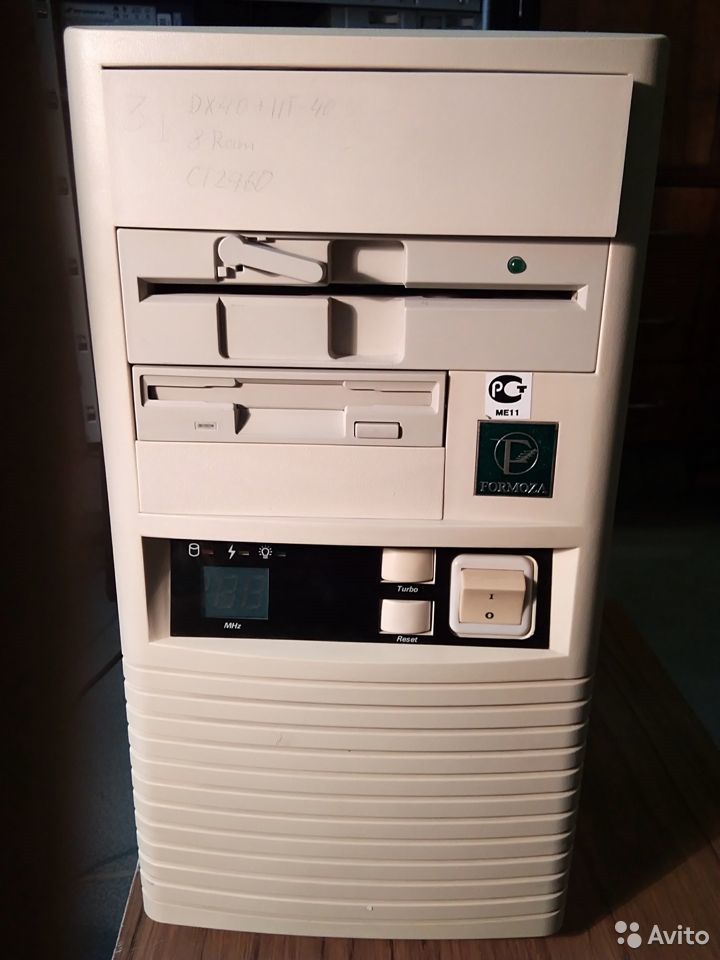

Случайно попался на Авито корпус из детства-юности, в котором у нас был сначала Am386SX 40 МГц, потом 486DX-2 66 МГц. Надеюсь, доедет целым



Дисковод пятидюймовый исправный сам по себе ценность.
У нас такие тройки стояли в институте. Индикатор, по-моему, только HI/Lo умел.
