Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

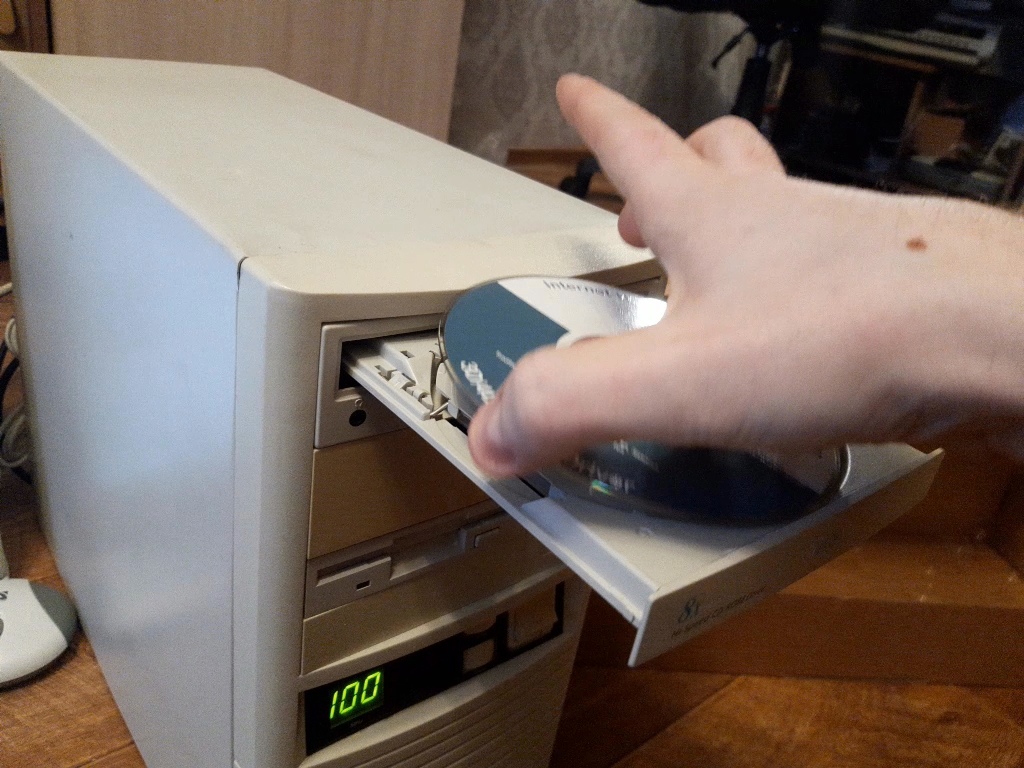

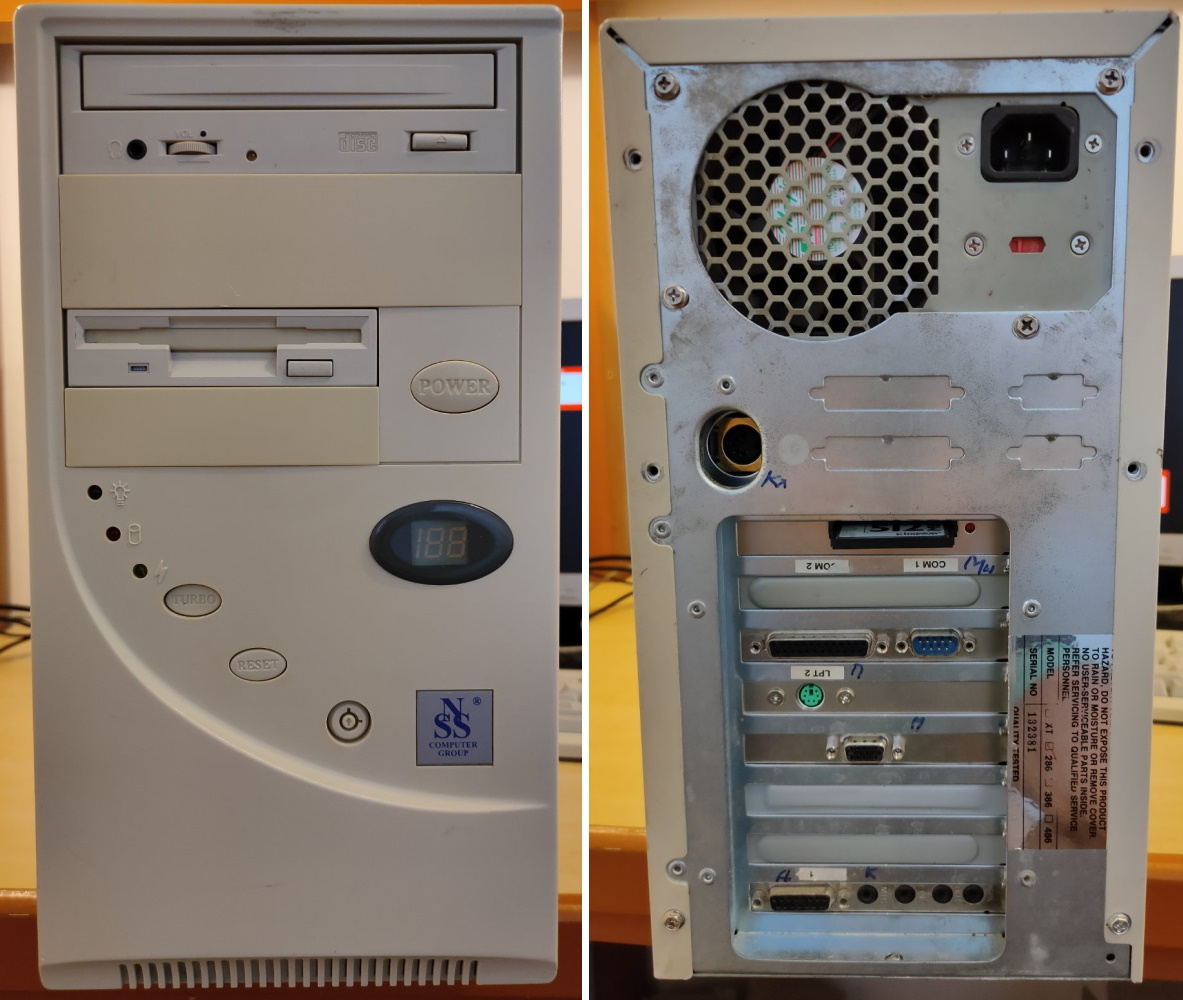

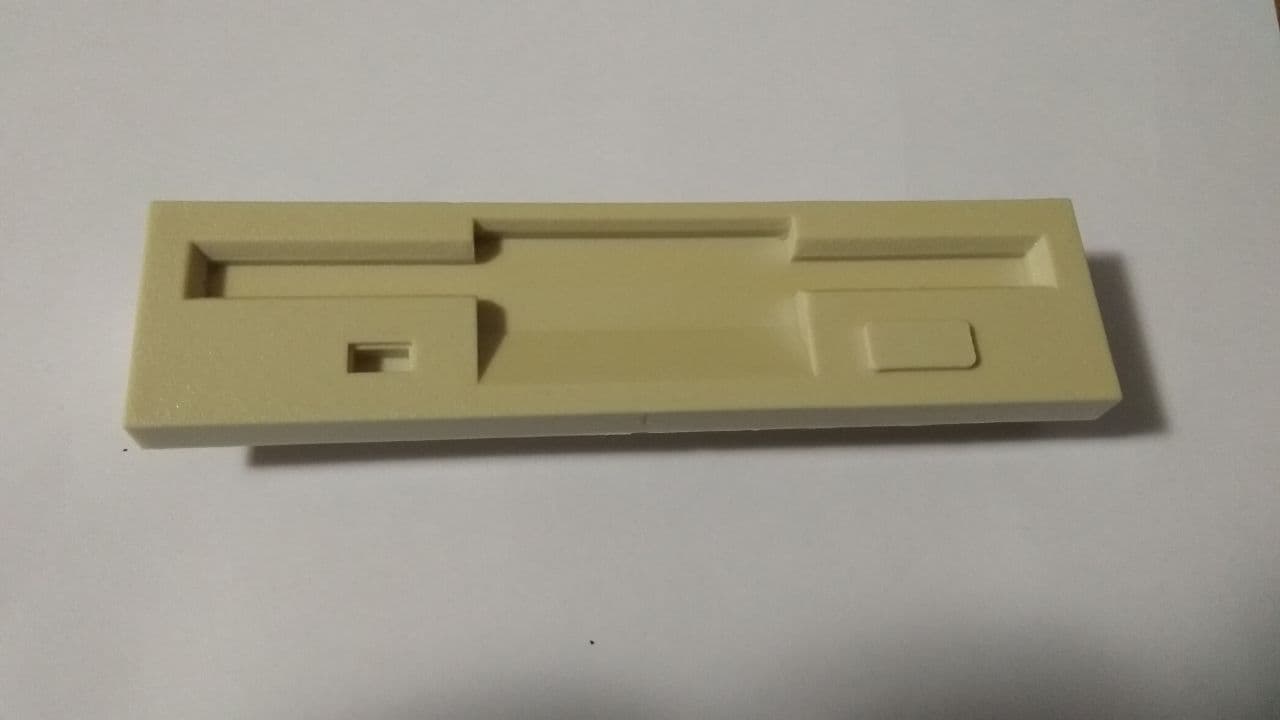

@radical1010, да, дисковод - это тоже приятно, особенно если живой. Надо будет где-то дискеты найти, у меня последние 5,25'' были на Спектруме в 1995 году, на PC сразу 3,5''. Что касается индикатора, то у нас дома 40 светилось, точно помню. Может быть такой корпус был с разными индикаторами.



Cама по себе ценность - это сборка от Формозы, я имел свой 1-й комп от неё в 2007. Эргономика была такая же, он был небольшой, но для АТХ Часто брал у них прайсы на Соколе (там же был БАрс) и пару раз на Добрынинской.
Из какого города он?



@Редрум2, а в чём ценность? Я думал, обычная контора-сборщик компьютеров, просто крупнее других. Непонятно пока, откуда, как будто скрыта эта информация.



У них было много сборок и магазин, я работал в Р-Стайле, поэтому для меня ценный конкурент.

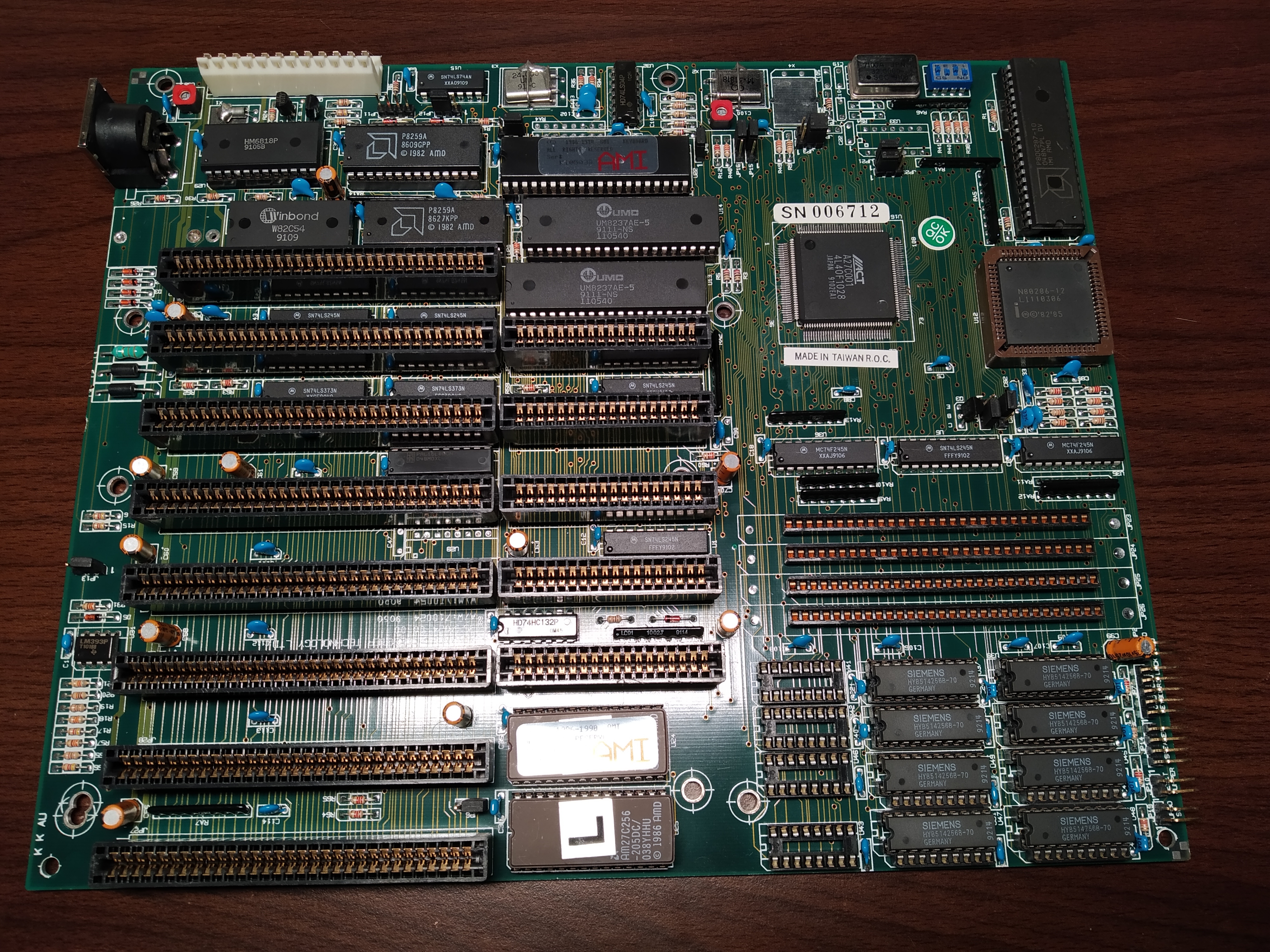

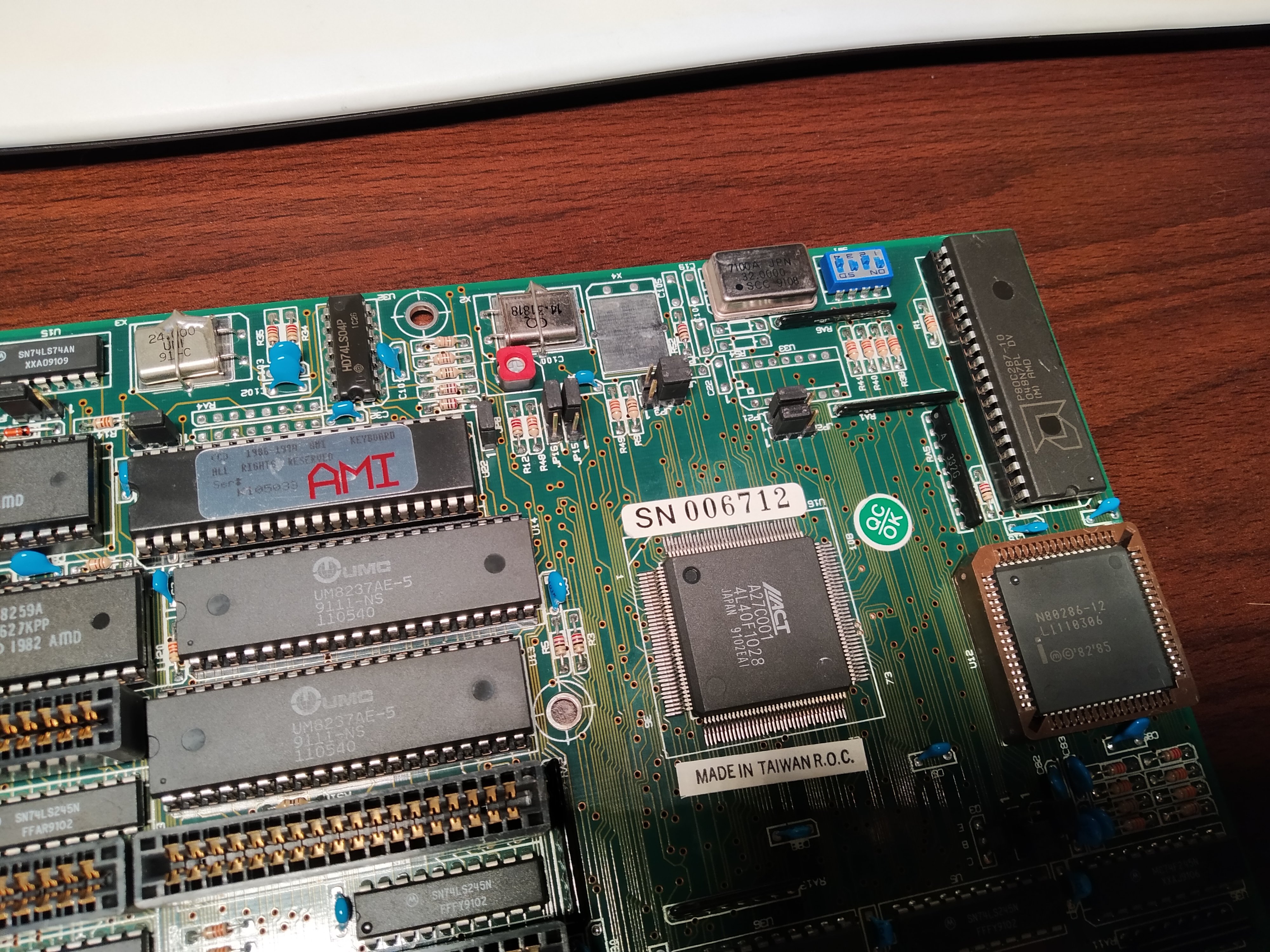

Если кому-то вдруг попадётся материнская плата Advanced Computer Technology для 286-го на чипе ACT A27C001 (SUPER 286 ACT), то теперь у вас будет к ней мануал.
Super286_ACT.pdf

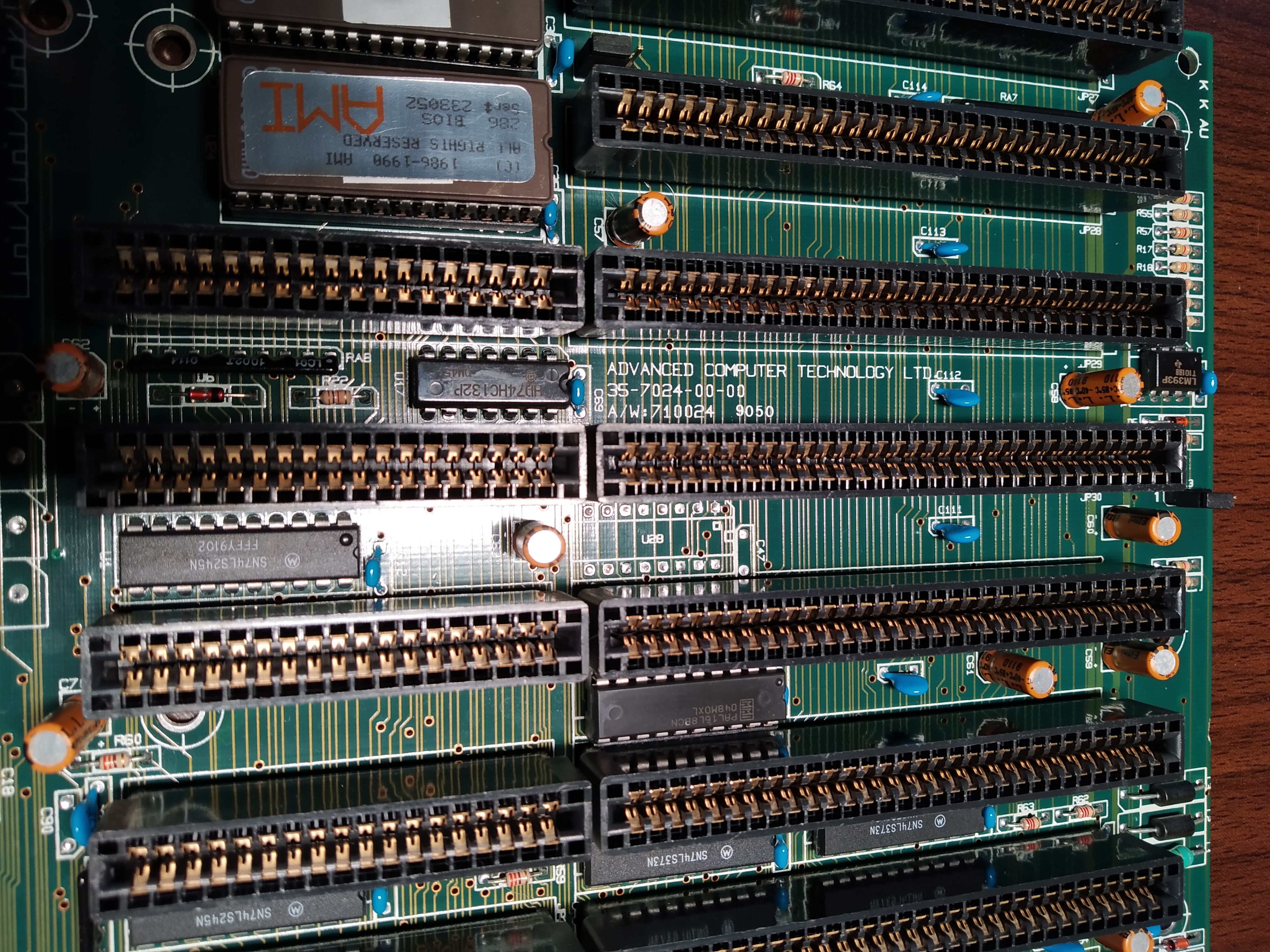

Плата поздняя и поддерживает раздельное тактирование процессора, сопроцессора и шины ISA. Для этого установлено много кварцев и делителей.

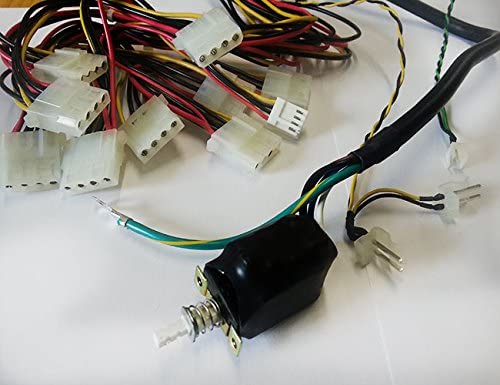

закупил в запас пару АТ блоков питания, пришел один АТ, второй от дубликатора - 9 молексов и 3 разъема двухконтактных... ну и куда его теперь



Вскрывать и смотреть, чего там унутрях. Можно переделать в нормальный, или нет.



Скорее всего, что нет, откуда там 3.3V и прочие, не нужные для писалок напруги, но нужные материнкам.
Использовать для дополнительного питания дисков, видеокарт и прочего такого.

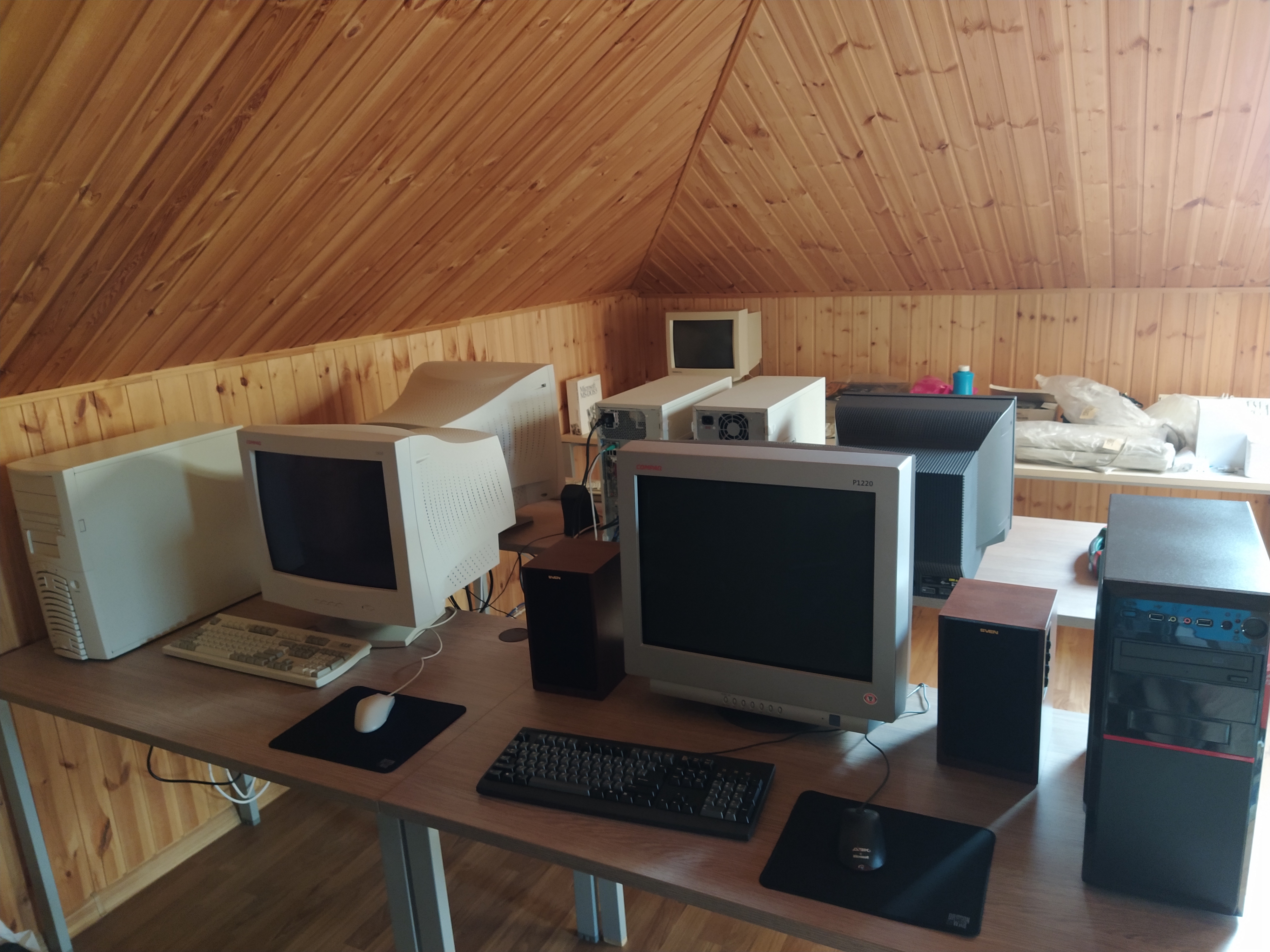

Решил запостить сюда свой небольшой семейный ретро компьютерный клуб



Офигенно заморочился. Мой поклон.



Так и просится в какой-нибудь Duke Nukem 3D, Blood или Quake по сетке пошпилить. А что за крохотный монитор в углу?



Ребята спасибо за оценку, могу выкладывать сюда разное по данной тематике,
если интересно.
@Колючий скорее не заморочился, а в свободное время в удовольствие собирал по одной машинке.

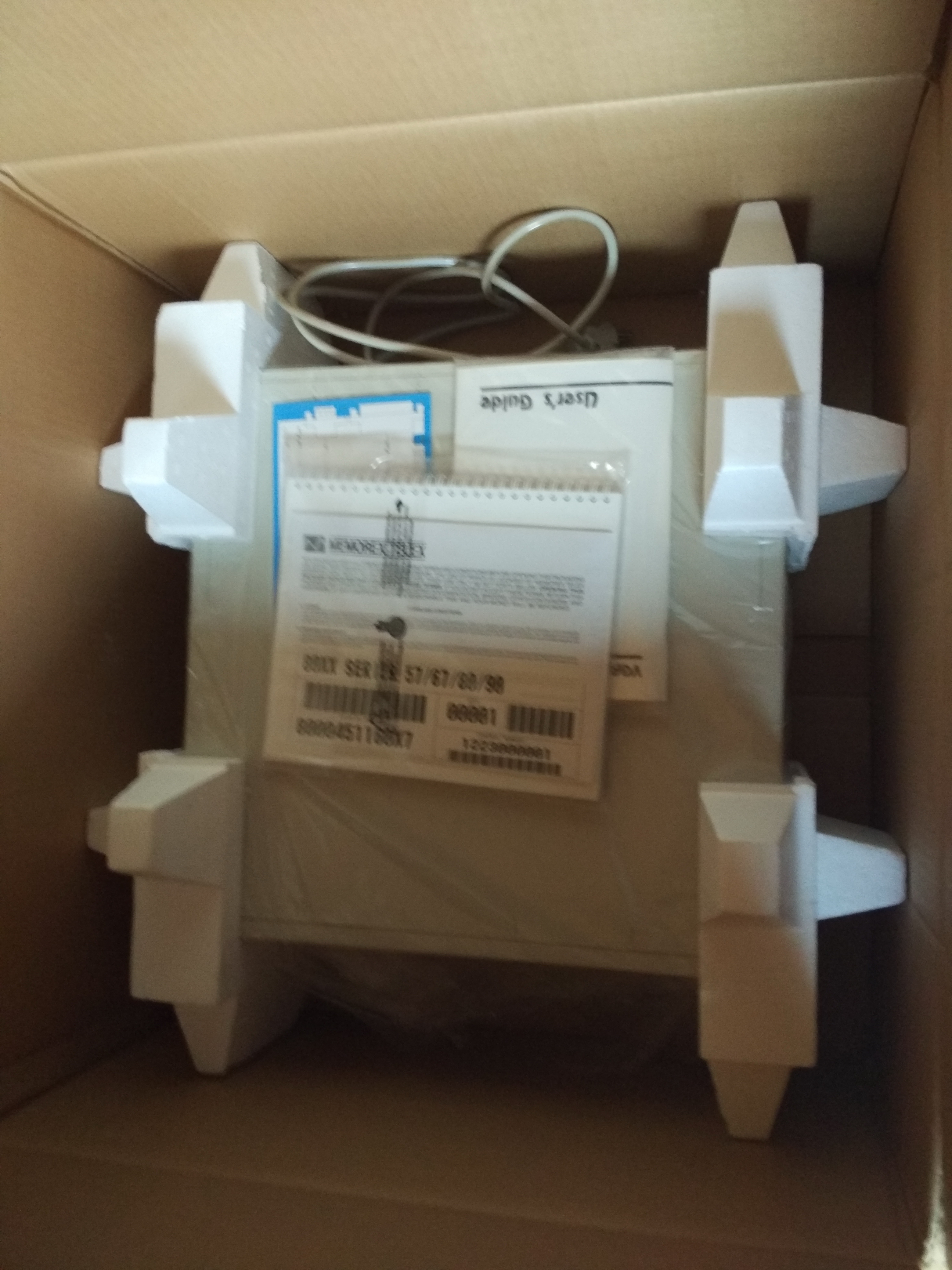

В 2020г. удачно купил новые ЭЛТ мониторы без пробега, за исключением Compaq P1220 (самого большого на фото).
@Yuriy_X там стоит 386ой, тоже куплен новым, подключен в сеть, в win 3.11 на него через windows commander
копируются игрушки с моего NAS. Прикрепил несколько фоток.
Из того что ты перечислил играем в Duke 3D, Quake, различные стратегии, гонки и не только.
Хотя компы позволяют запускать как эпоху DOS с ISA звуком, так и некоторые начальные игры под XP,
видеокарты Ati X800 в целом неплохо например HL2 тянут.
Но цели охватить всю эру XP и не было.

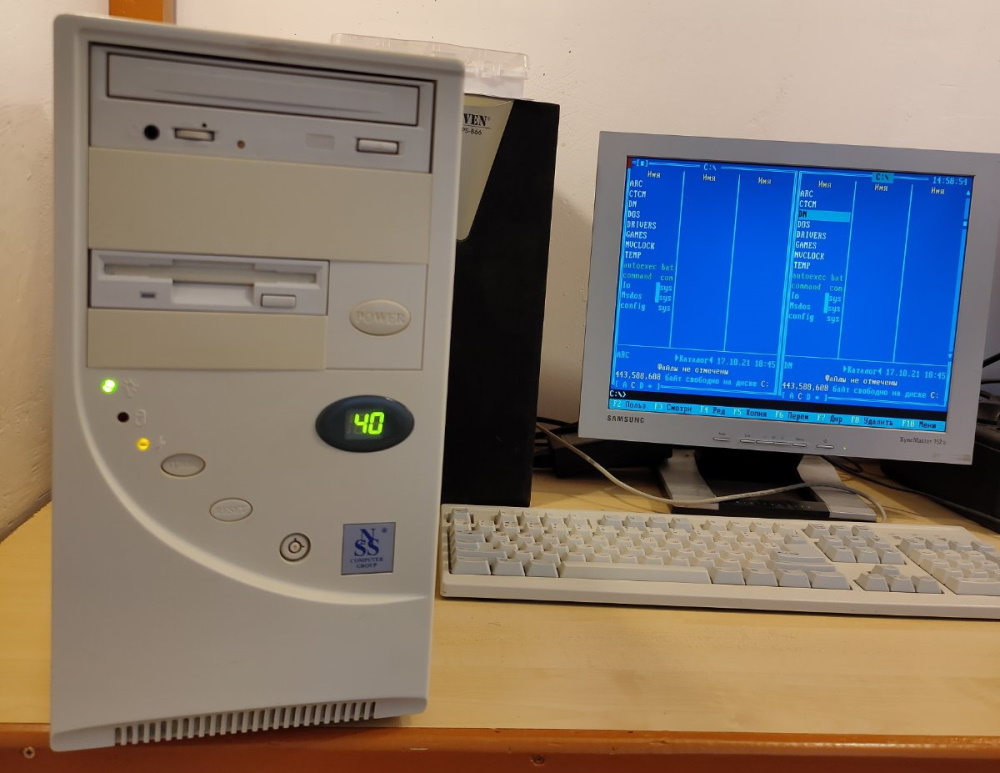

Вот и закончил собирать систему с 386DX. Это был мой первый опыт взаимодействия с такими древними железяками, поэтому задавал здесь глупые вопросы, конфигурацию пилил достаточно долго, используя свободные вечера. Благодаря помощи форумчан получил неплохой результат.





Состав основных комплектующих такой:

1. Материнская плата - PCChips M326 (V5.3) с впаянным процессором Am386DX 40 MHz. Использовал её, потому что досталась в идеальном состоянии, не требующем даже минимального ремонта. Плата сразу стартанула, решил не заморачиваться с поиском более редкой и крупной модели и взял её за основу.
2. Сопроцессор IIT 3C87-40 - специально не искал, он оказался в комплекте с другой платой. Чтобы корректно заработал, пришлось на материнке установить один из джамперов в положение, соответствующее режиму работы с сопроцессором. Иначе система стартовала, но висла на стадии запуска DOS Navigator.
3. Оперативная память - SIMM-30 8Mb - восемь планок по 1 Мб. Думаю, для этой системы такого объёма более чем достаточно.
4. Видеокарта - Cirrus Logic CL-GD5424 1Mb - обычная беспроблемная карта, досталась бесплатно, вполне устраивает.
5. Мультикарта Goldstar - тоже досталась бесплатно, работает без вопросов, большего и не надо.
6. Звуковая карта ES688F (Gold-16 v3.3) - единственная не-PnP карта, которая у меня есть. Очень понравилась отсутствием шума, как с усилителем, так и без него.
7. Жёсткий диск - Seagate объёмом 1200 Мб, отформатирован на 504 Мб, очень шумный (других пока нет).
8. Флоппик и CD-ROM - самые обычные (главное, что работают).
9. Блок питания - 300W ATX Delta Electronics (хороший, тяжёлый, тихий, снят с какой-то рабочей станции).

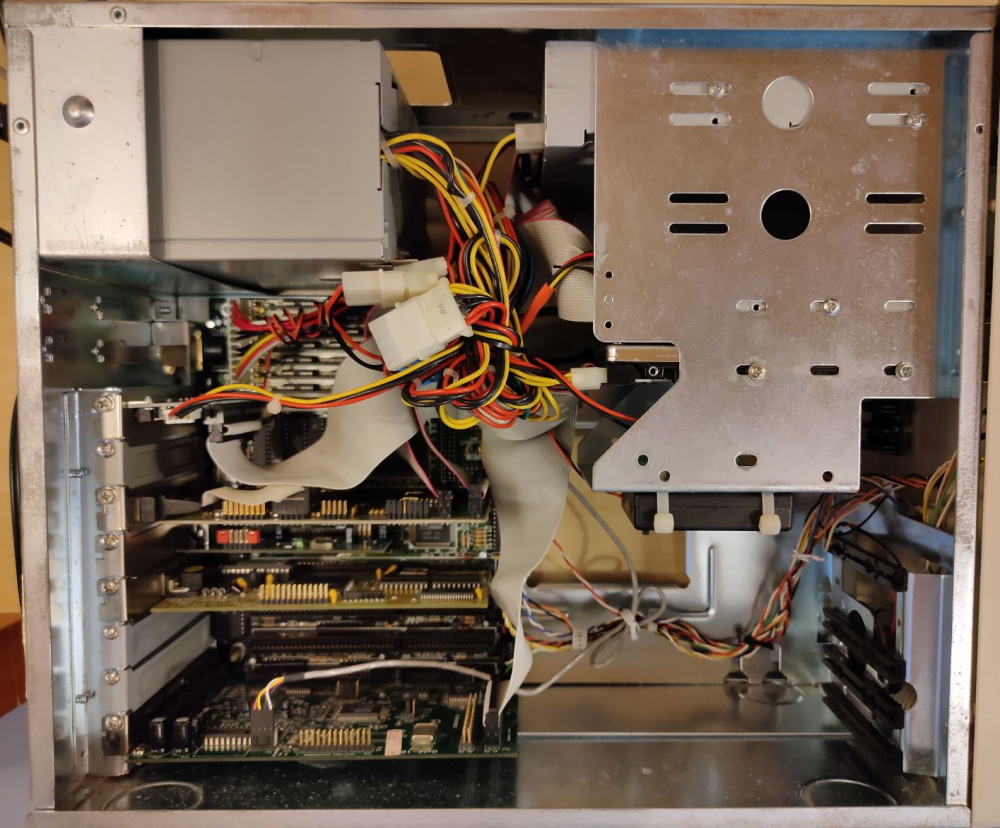

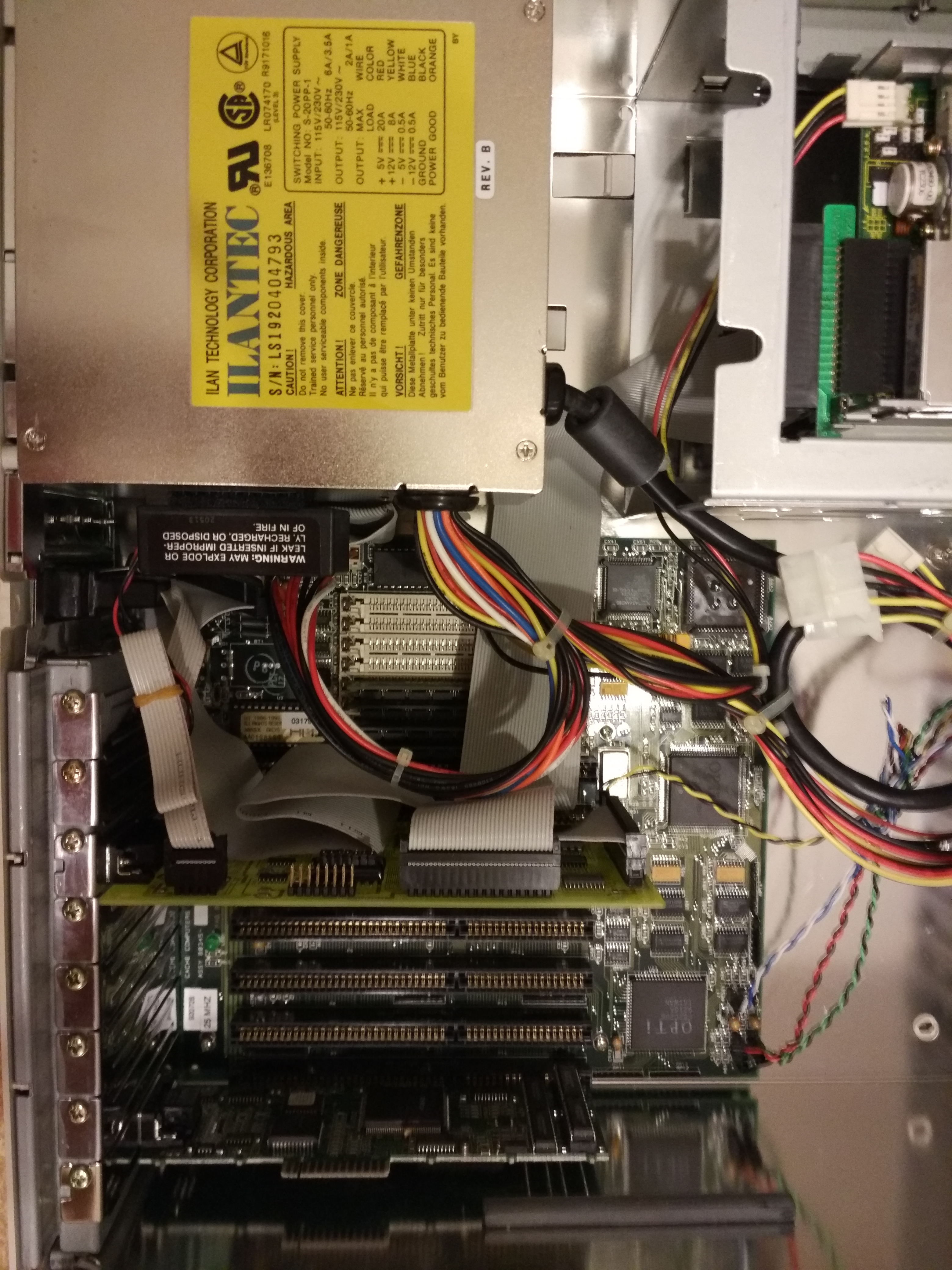

Так системник выглядит внутри:



Из дополнительных устройств и приспособлений, которые были использованы:

• блок с тремя батареями AA, подключенный к разъёму External Battery на материнской плате (притянут стяжками к корзине для 3,5'' устройств);
• переходник питания ATX->AT (куплен на Aliexpress);
• адаптер IDE->CF для удобного обмена данными (куплен на Aliexpress);
• PS/2 контроллер для мыши (изготовлен Rio444 с "Полигона призраков");
• PS/2->DIN переходник для клавиатуры (из старых запасов);
• переходник питания MOLEX->FLOPPY для подключения адаптера IDE->CF (сделал сам);
• переходник питания MOLEX->2pin для подключения индикатора частоты к MOLEX (сделал сам).

Возможные планы на будущее: заменить лицевую панель другой (в лучшем состоянии), вообще убрать жёсткий диск (как найду способ использовать CF в качестве системного диска), добавить сюда 5,25'' дисковод (имеется, но работоспособность неизвестна, нет дискет, надо проверять).



ап



Если нет особой ностальгии по шуму диска и "мурлыканию" головок, можно заказать на Али CF-переходник с картой, скажем, на 512МБ, хотя, система FAT до 2ГБ свободно работает вроде, по крайней мере, у меня на 486 второй хард на 2ГБ работает исправно.
Или D.O.M. (DiskOnModule), вставляется непосредственно в IDE с минимумом танцев с бубном, на Авито вполне выгодное предложение 1ГБ-модуль за 500р. (если через время объявление потеряет актуальность, вот скриншот для наглядности). Единственный минус этих D.O.M. - занимают весь разъём, не давая подцепить второй диск/дисковод, но это решаемо, если умеешь паять и сможешь сделать два спараллеленных IDE под это дело.
В обоих случаях с переходом на флеш-память мы выигрываем в скорости и энергосбережении. Если используем чистый DOS, проблем никаких нет. Для 9х и выше я стараюсь отключать всегда своп-файл и пихать в систему оперативы под завязку, дабы система Windows не разрушила флешку постоянными перезаписями. (Небось боль была адская у первых моделей Asus Eee PC с впаянной флеш-памятью на 4ГБ со "стоковым" ХР на всего 512МБ оперативы...)

Блин, не дочитал пост, а уже написал своё мнение... Бывает...

ИМХО, этот корпус сильно нов для 386 машины, он вроде как времён Pentium I. Ну это мои придирки, я последнее время сильно угараю по аутентичности, выбирая каждую деталь почти с точности до года выпуска...

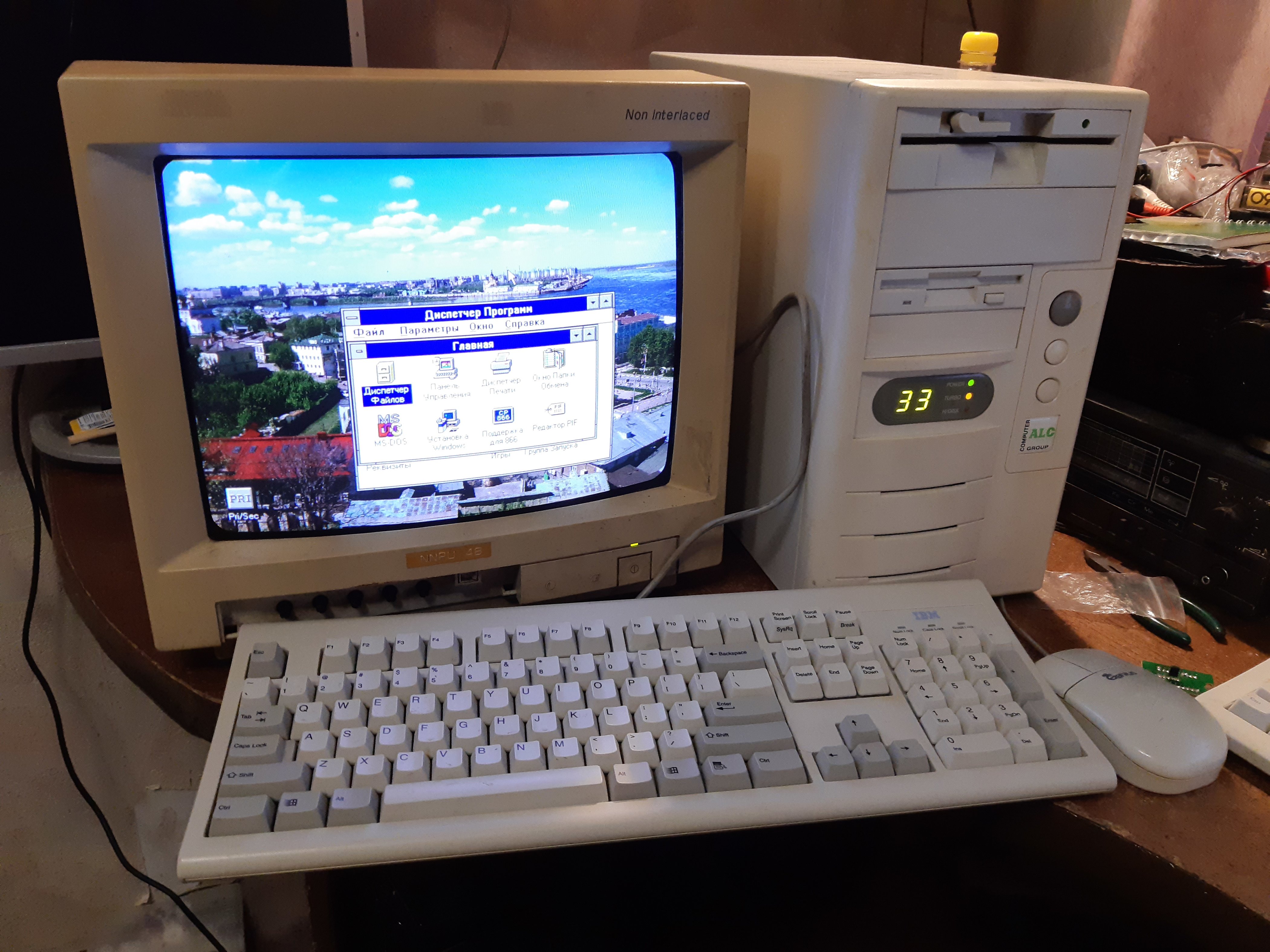

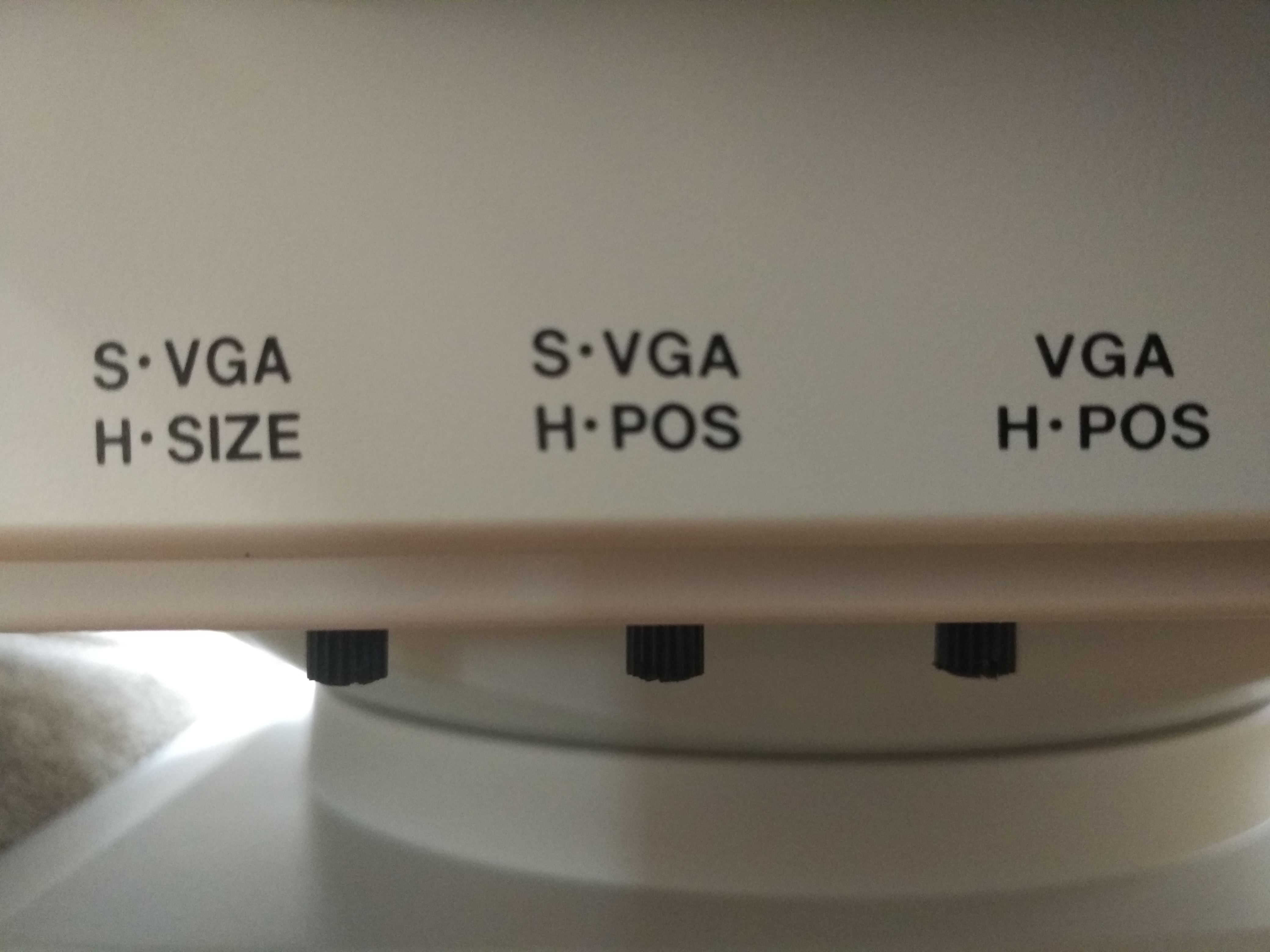

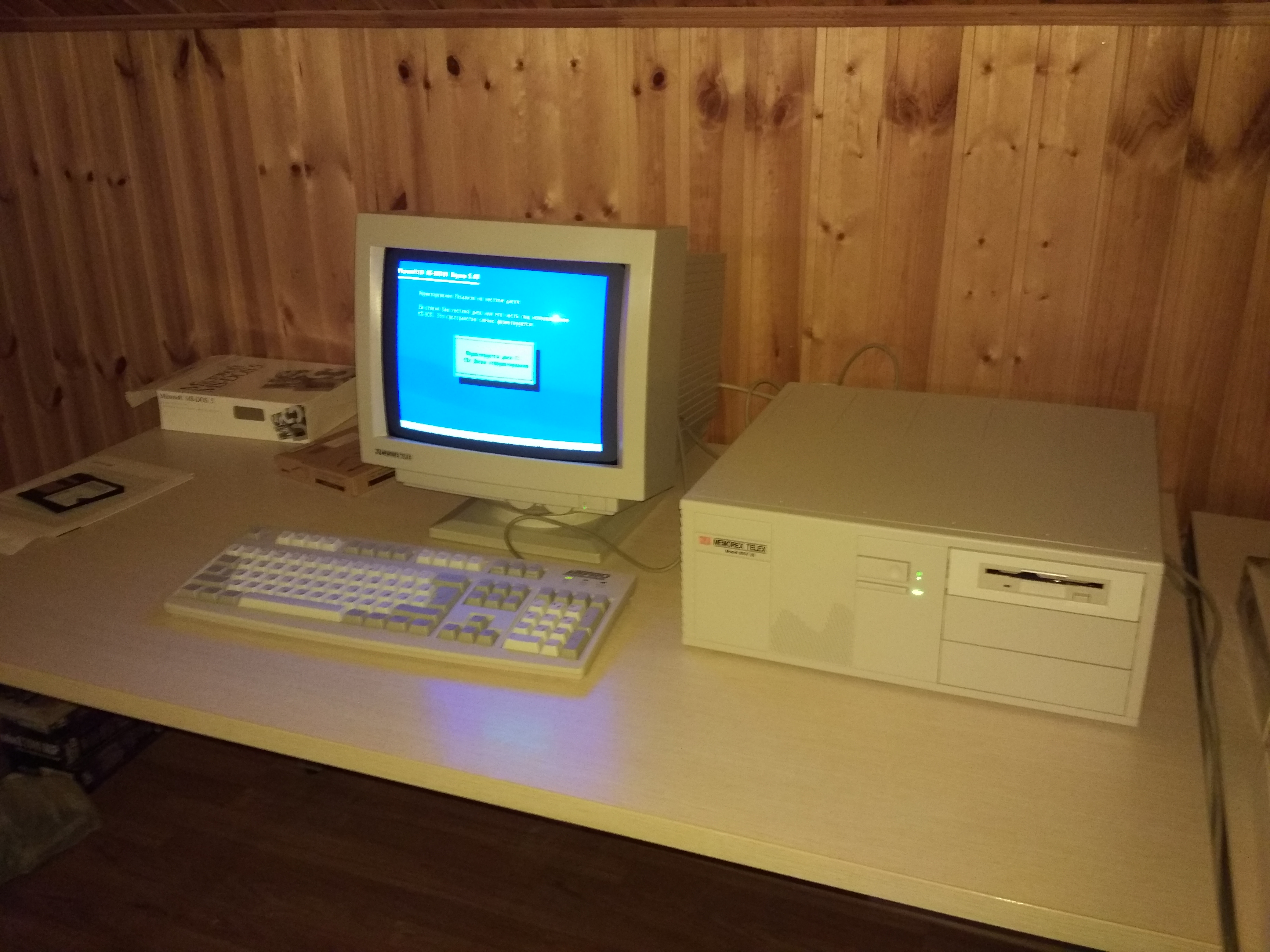

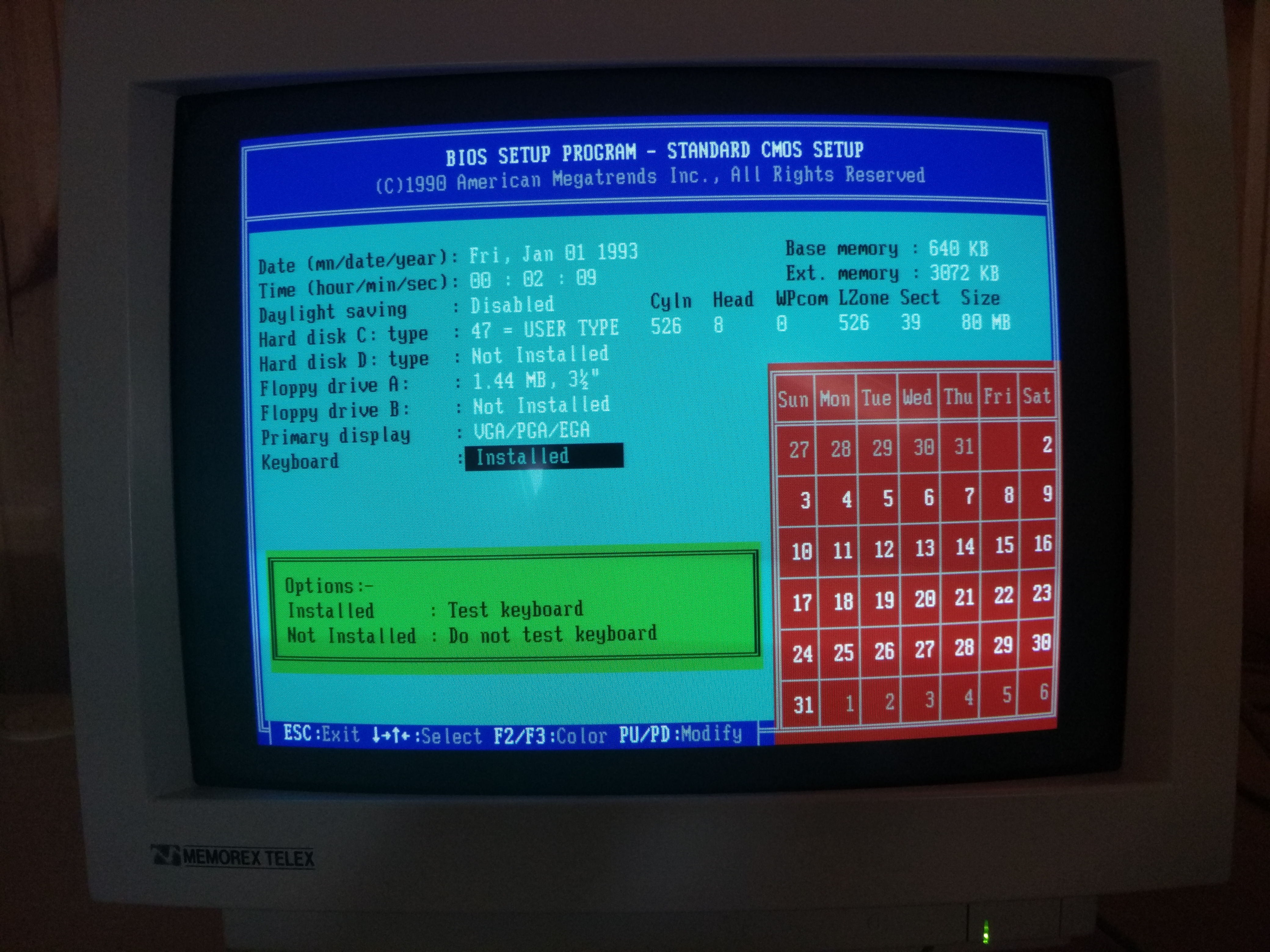

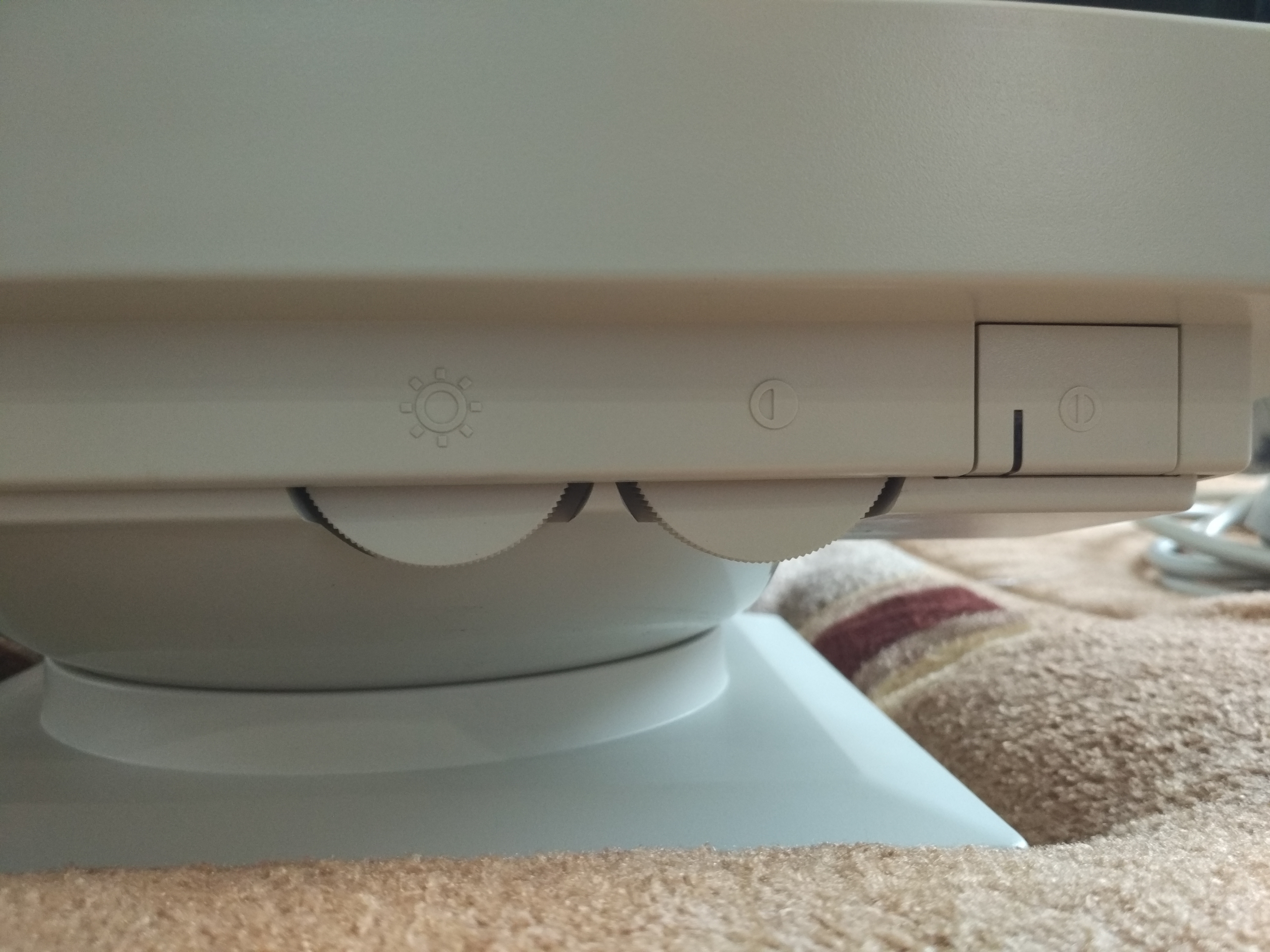

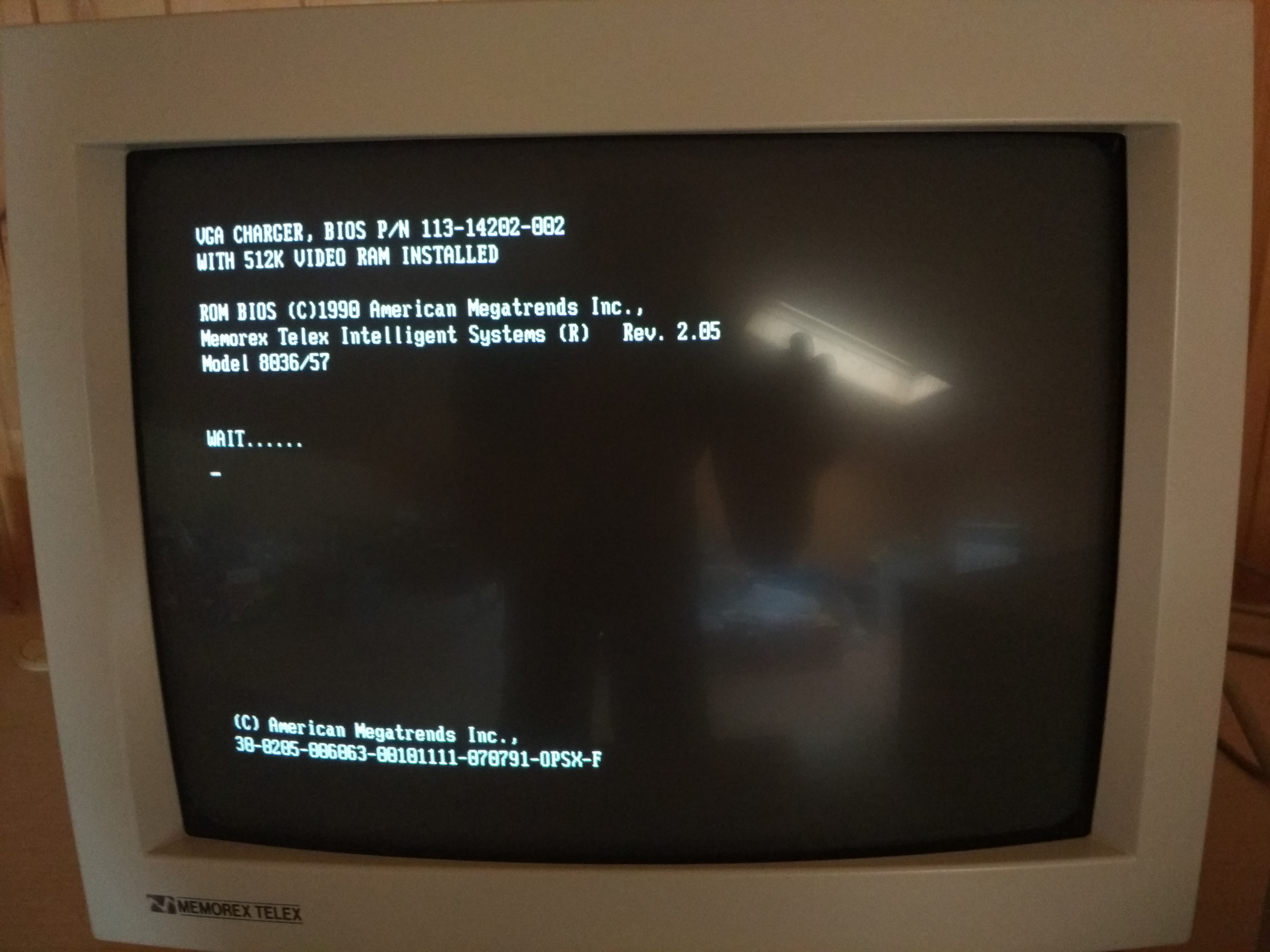

Мой 386

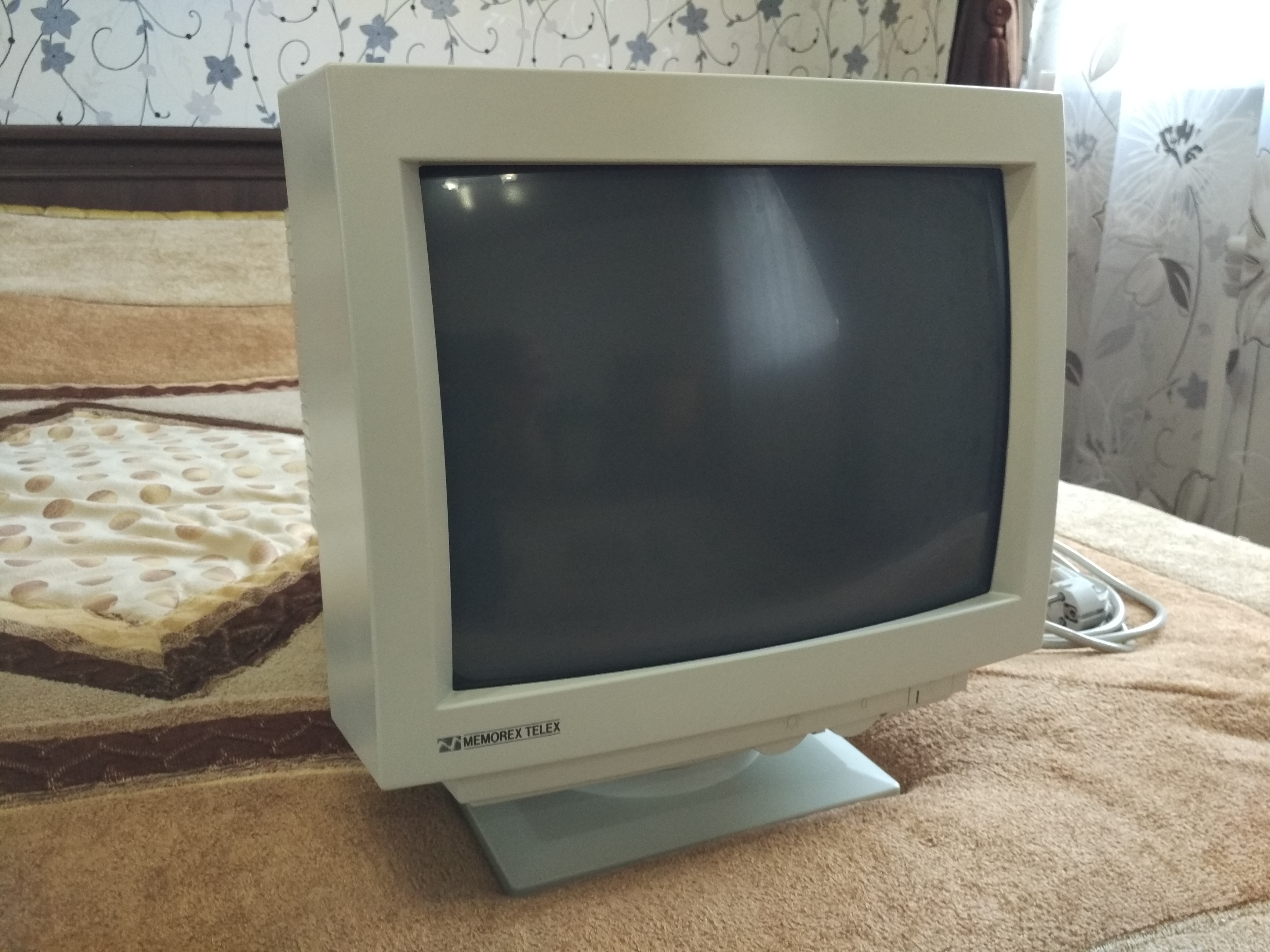

Хочется отыскать монитор, клавиатуру и мышь 1992-1993 годов. Этот корпус тоже времён первопней, однако в начале 90-х были версии с зелёными кнопками, думаю, обычная замена кнопок преобразит комп. Монитор на фото 1995 г.в., но в ужасном состоянии и по сему оставлен для тестов.

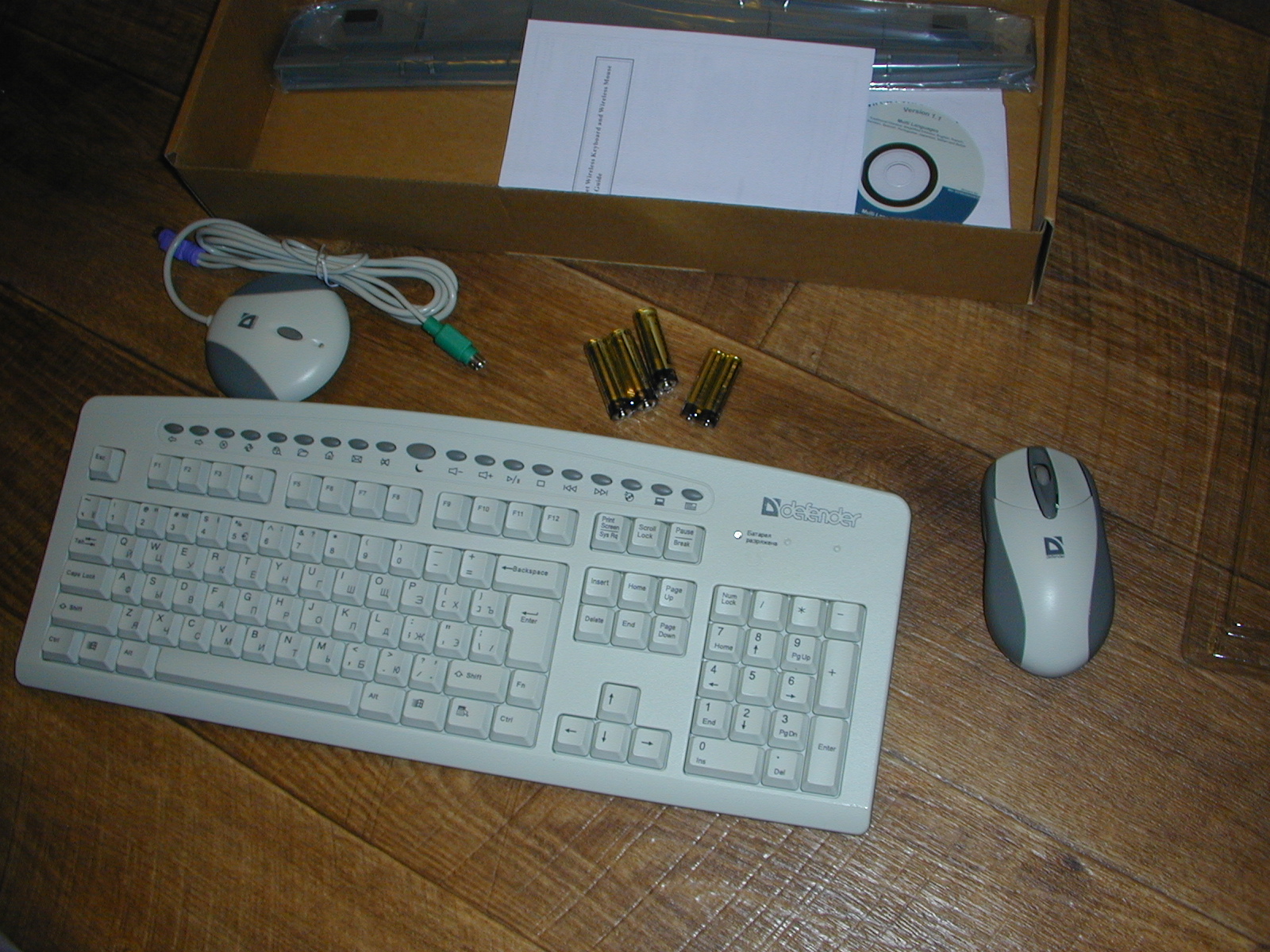

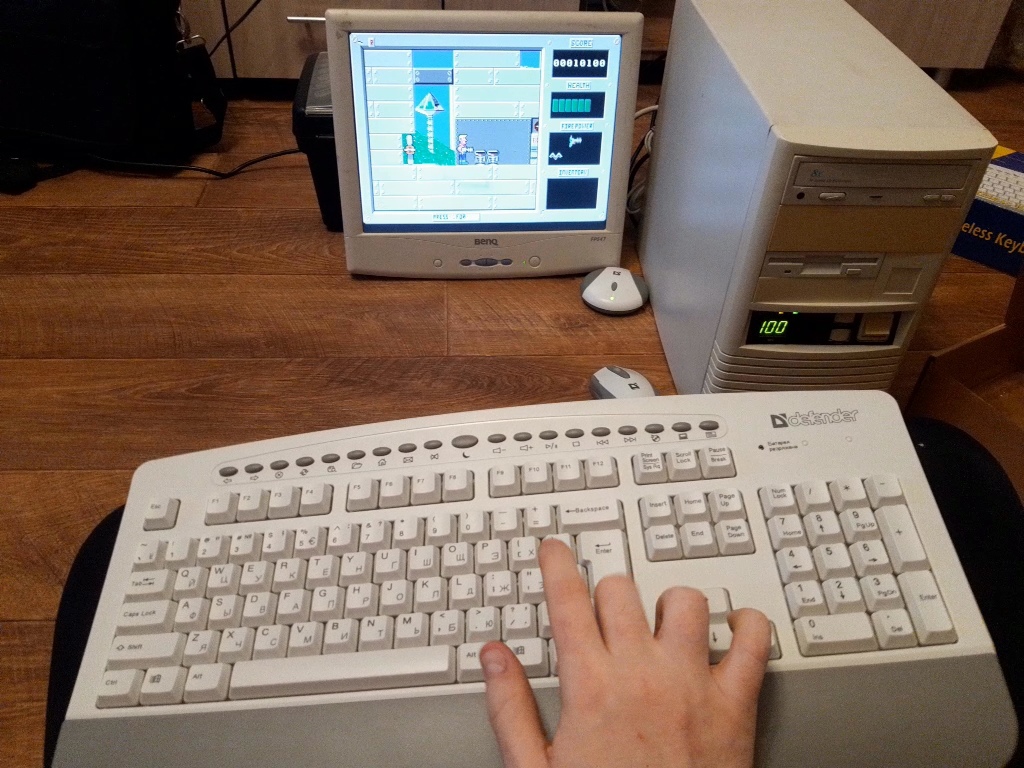

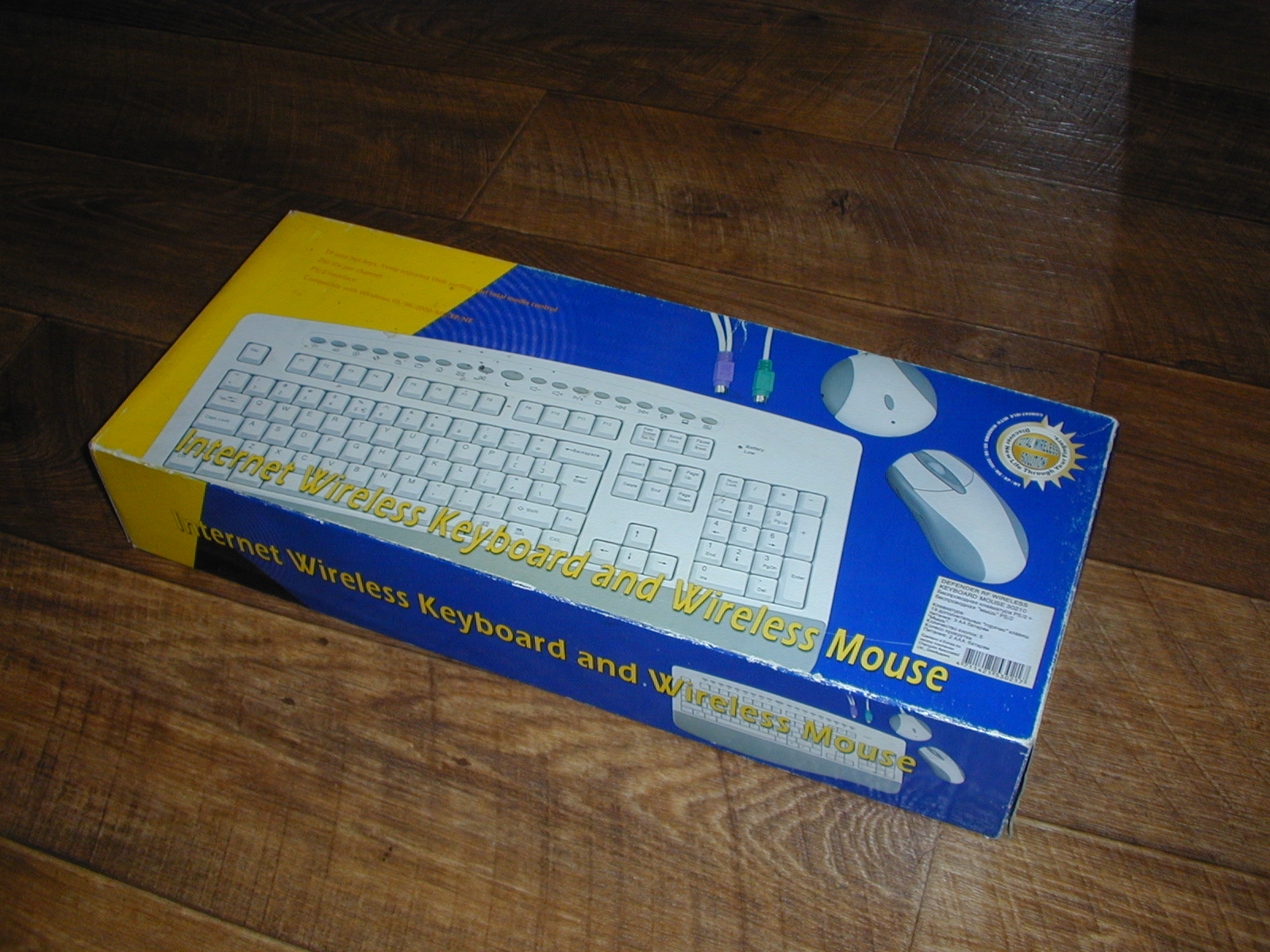

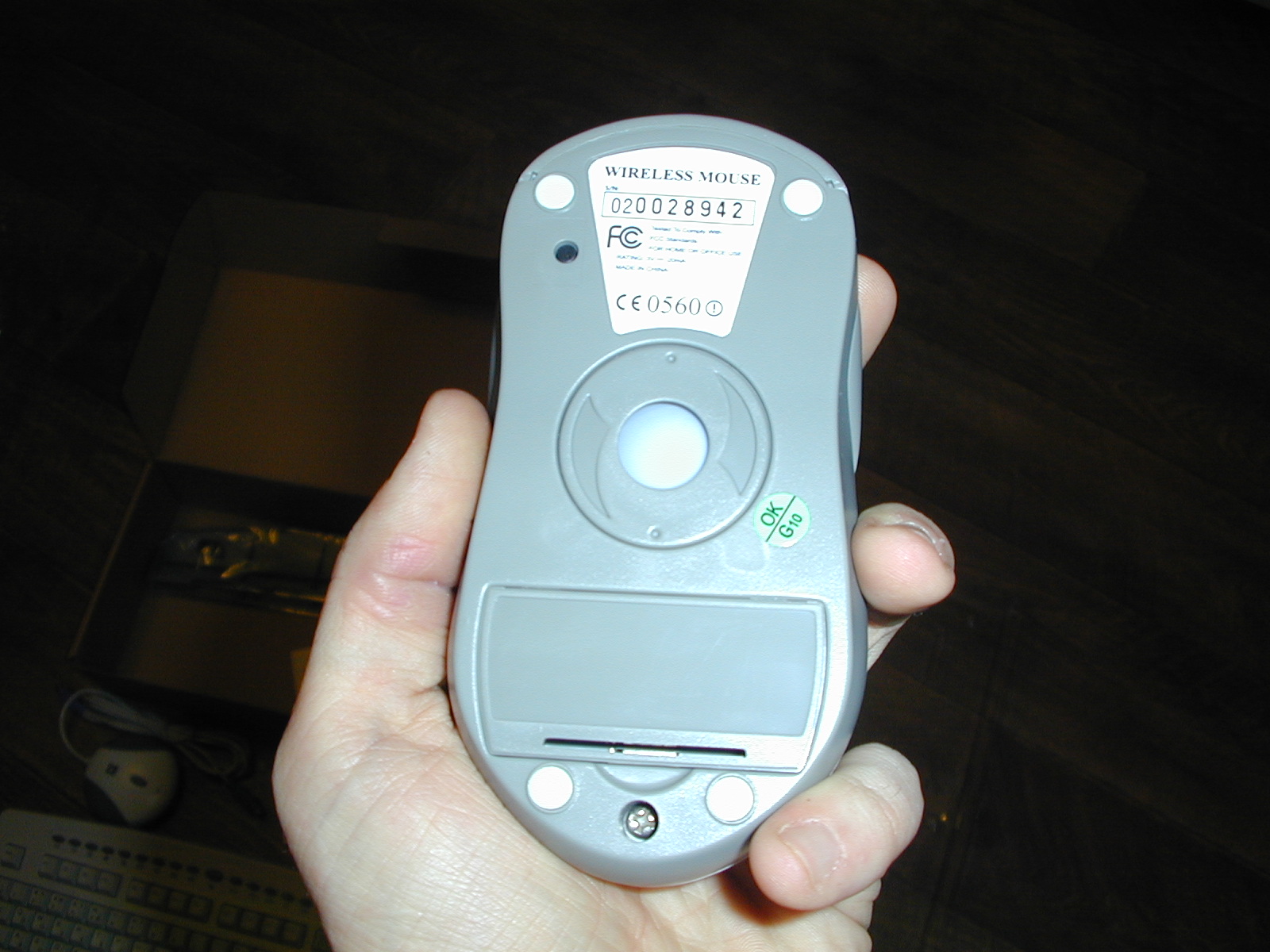

По теме, тоже обзавёлся тут одним ништяком в состоянии New Old Stock на Авито - новые беспроводные клавиатура и мышь Defender из начала нулевых! Не люблю беспроводное впринципе, но данный комплект подкупил нулёвостью...

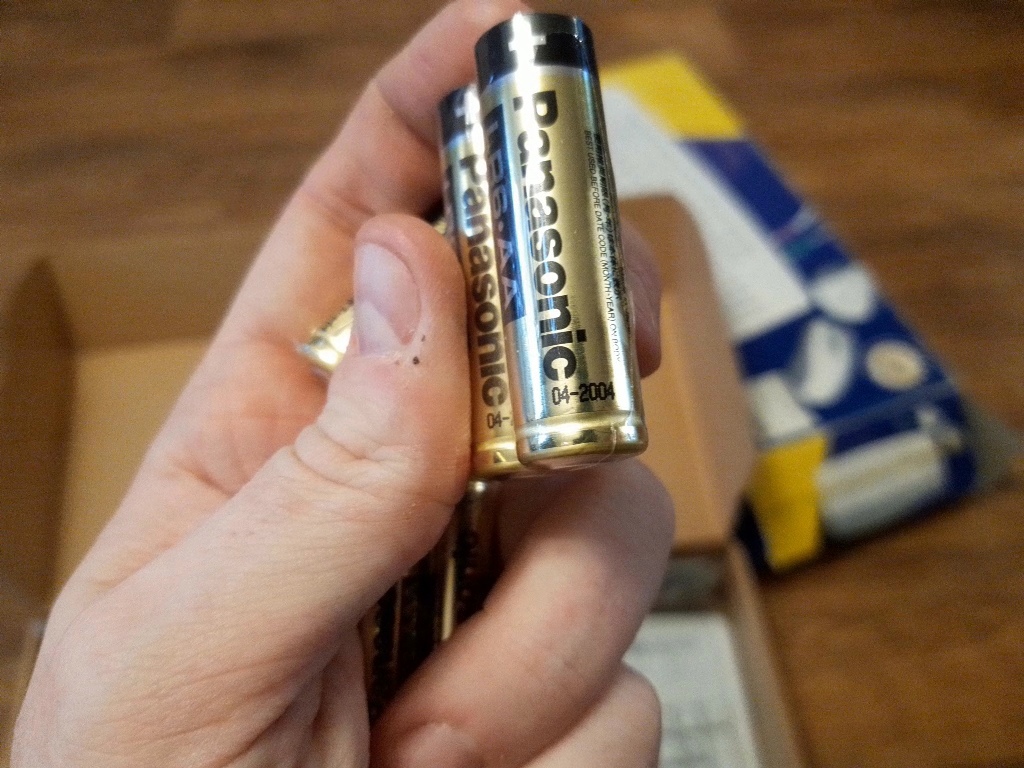

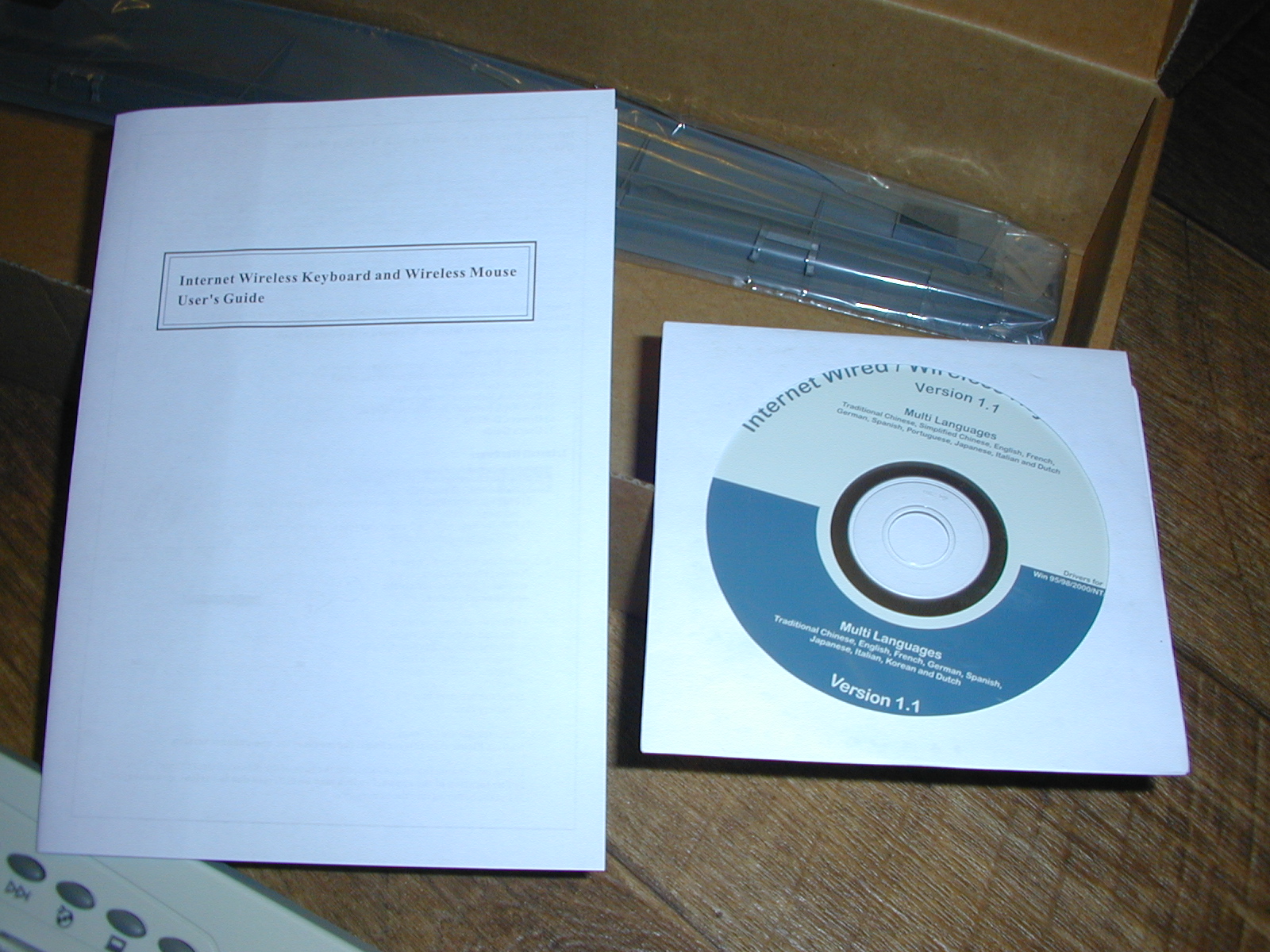

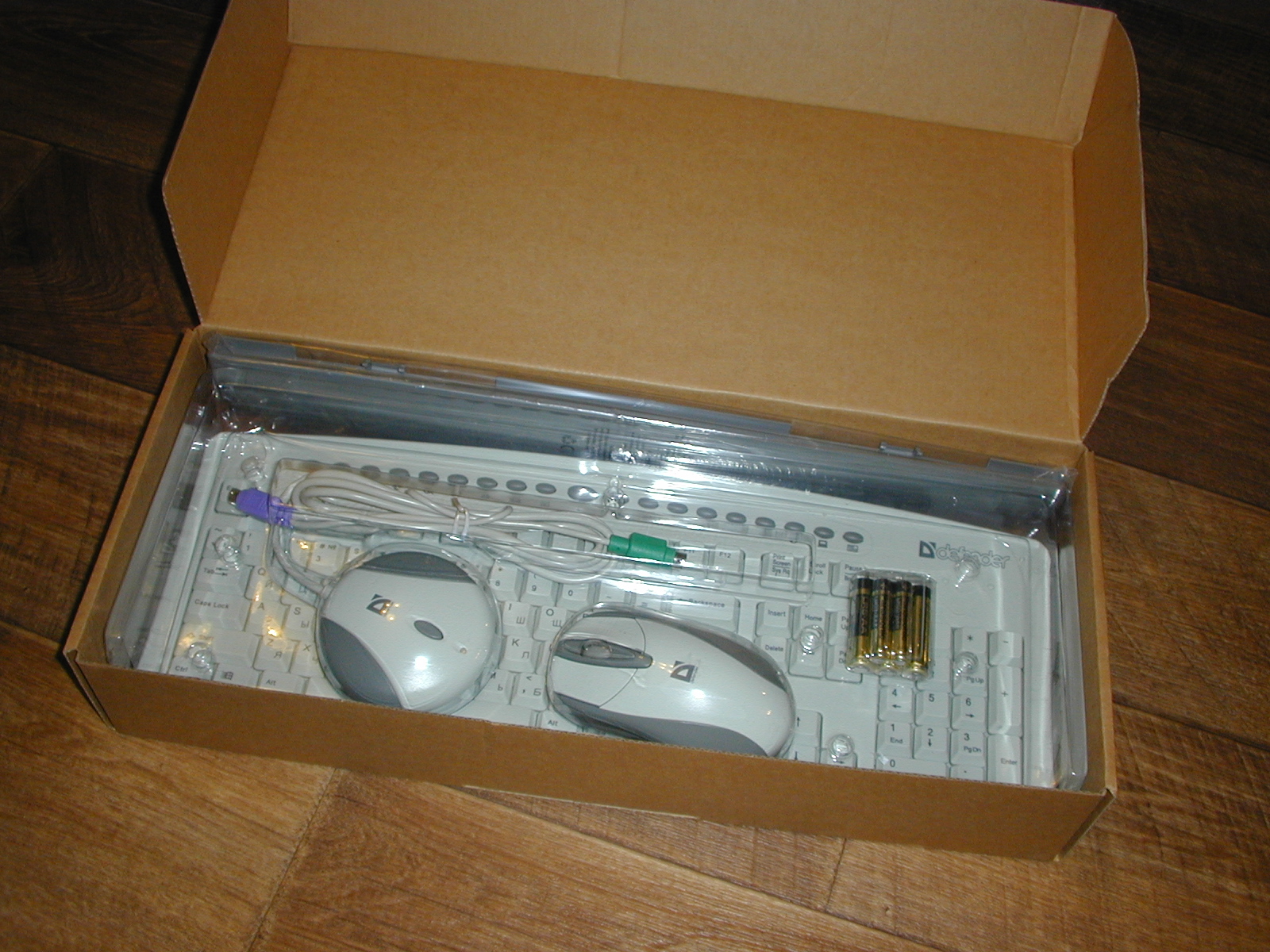

Батарейки в комплекте оказались 2004 года! Комплект проверил с ними - всё заработало

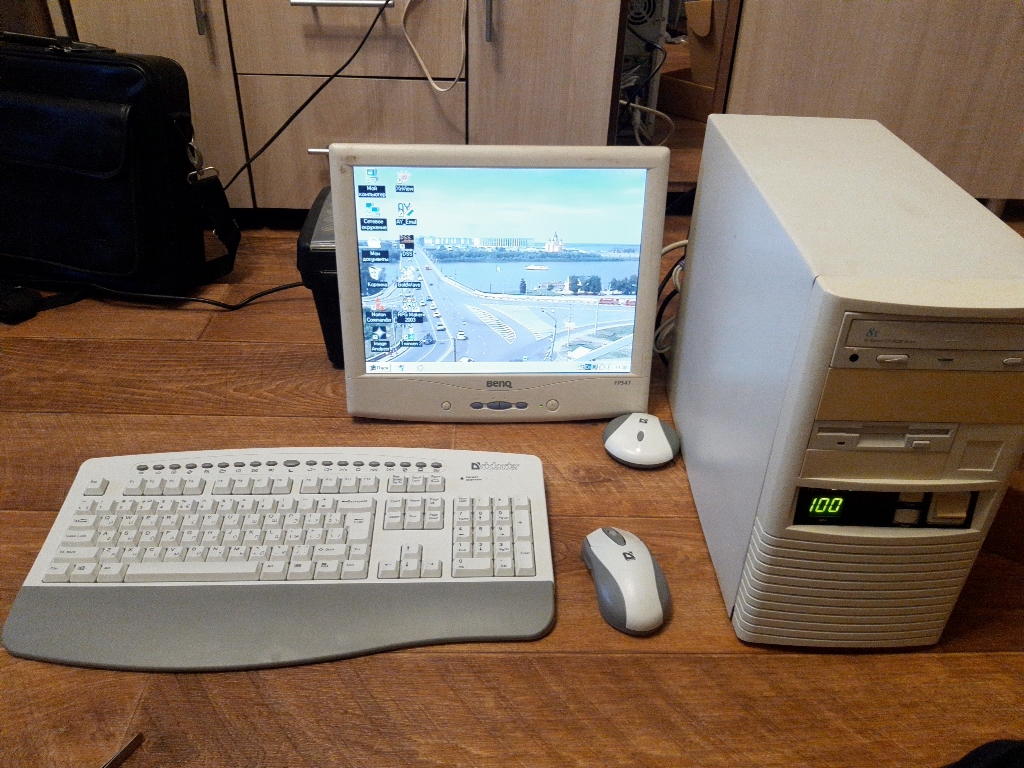

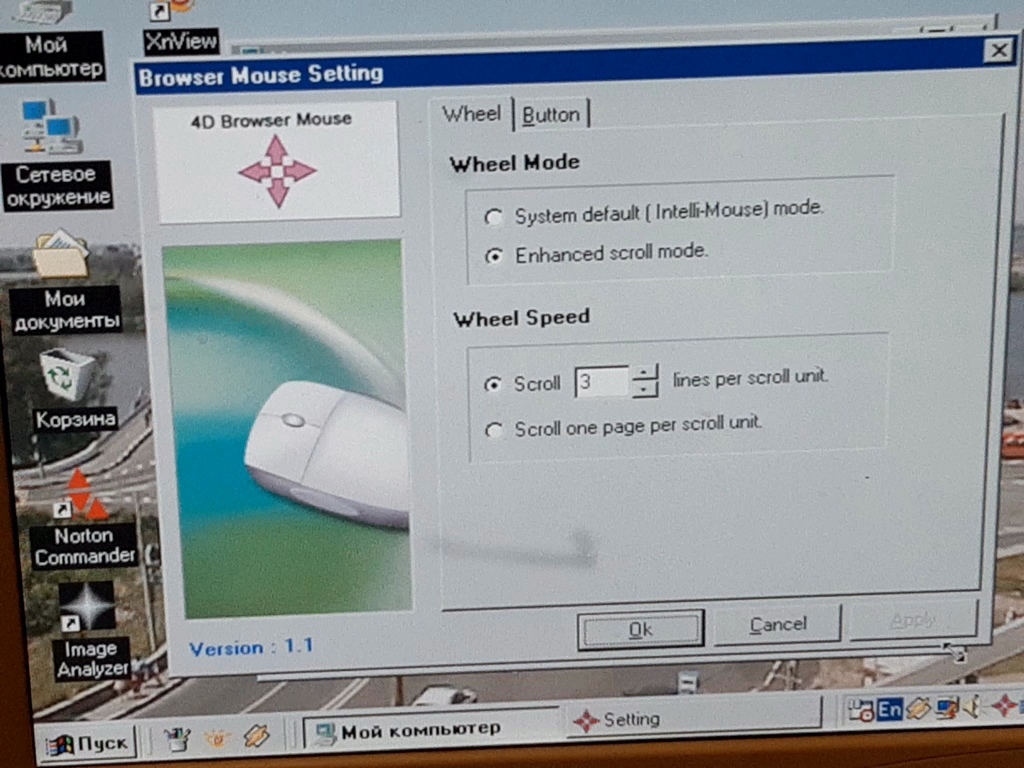

Вообще, я готовлю видеообзор на YouTube, но всё влом смонтировать, поэтому немного спойлеров =)

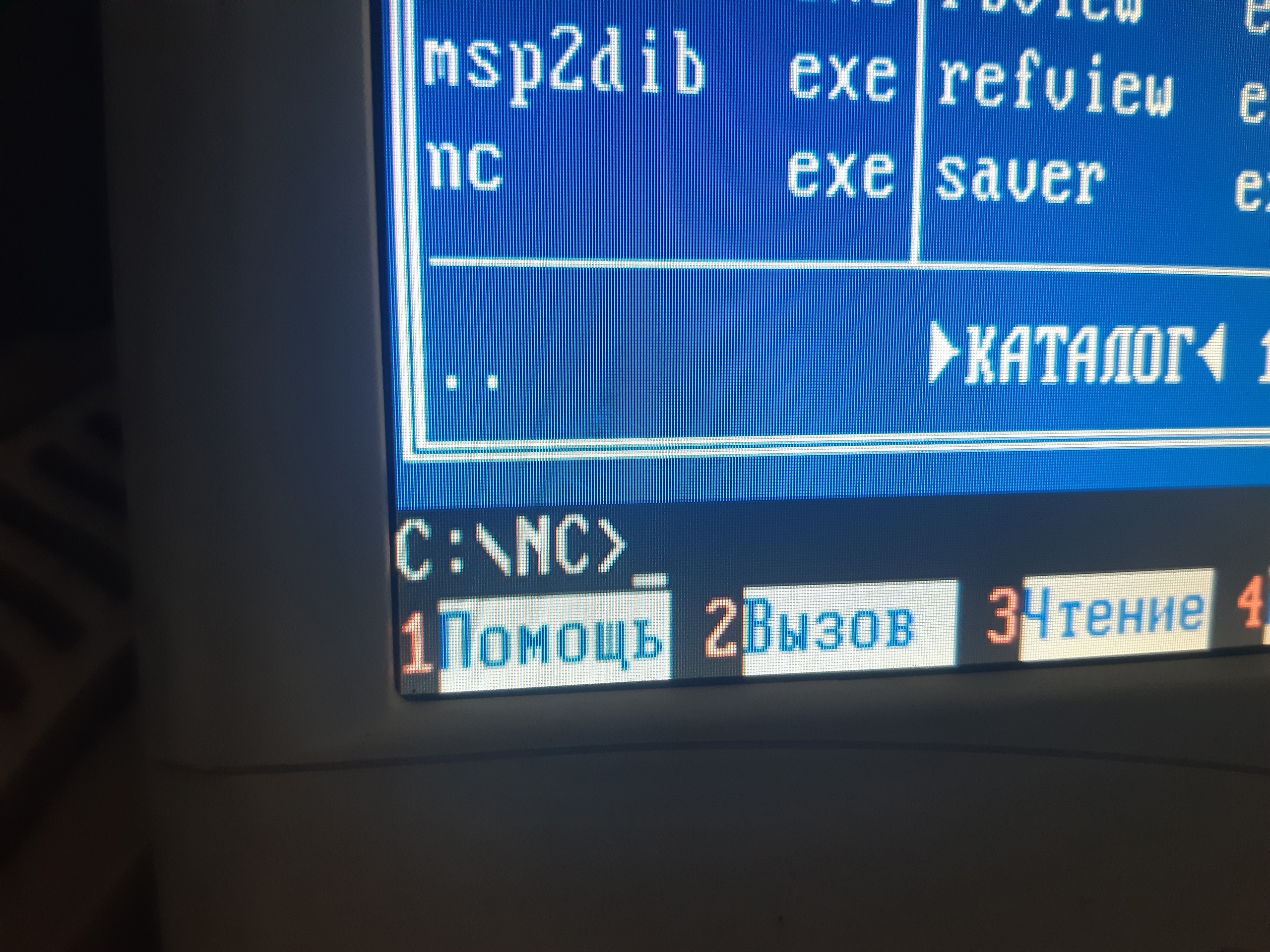

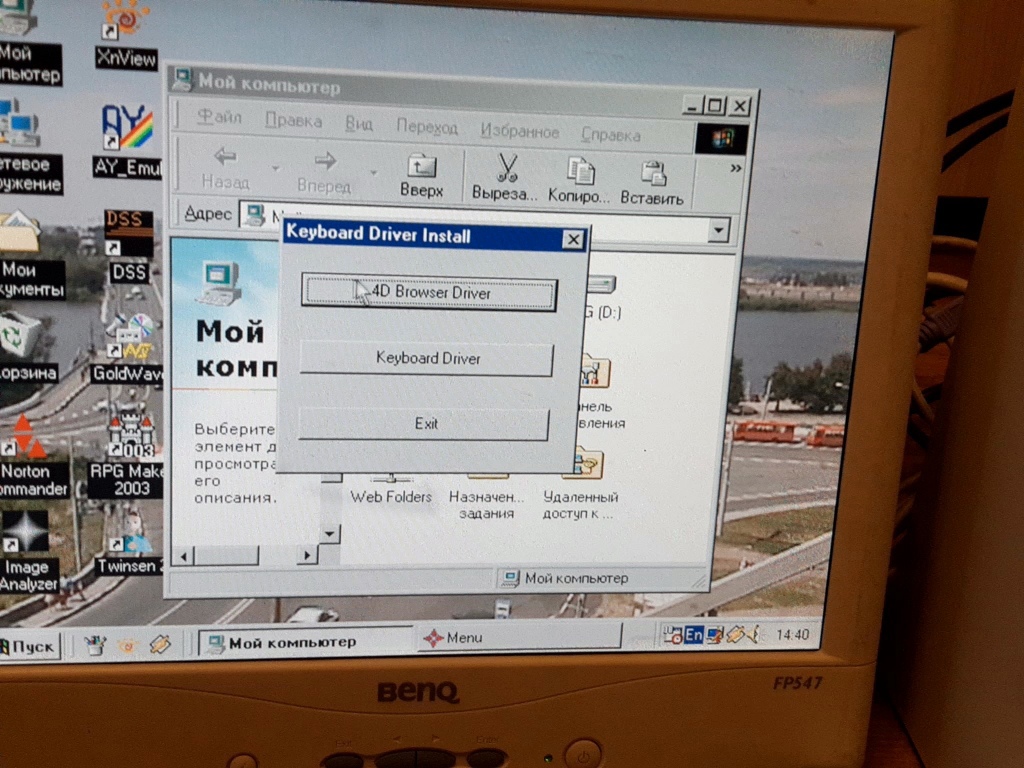

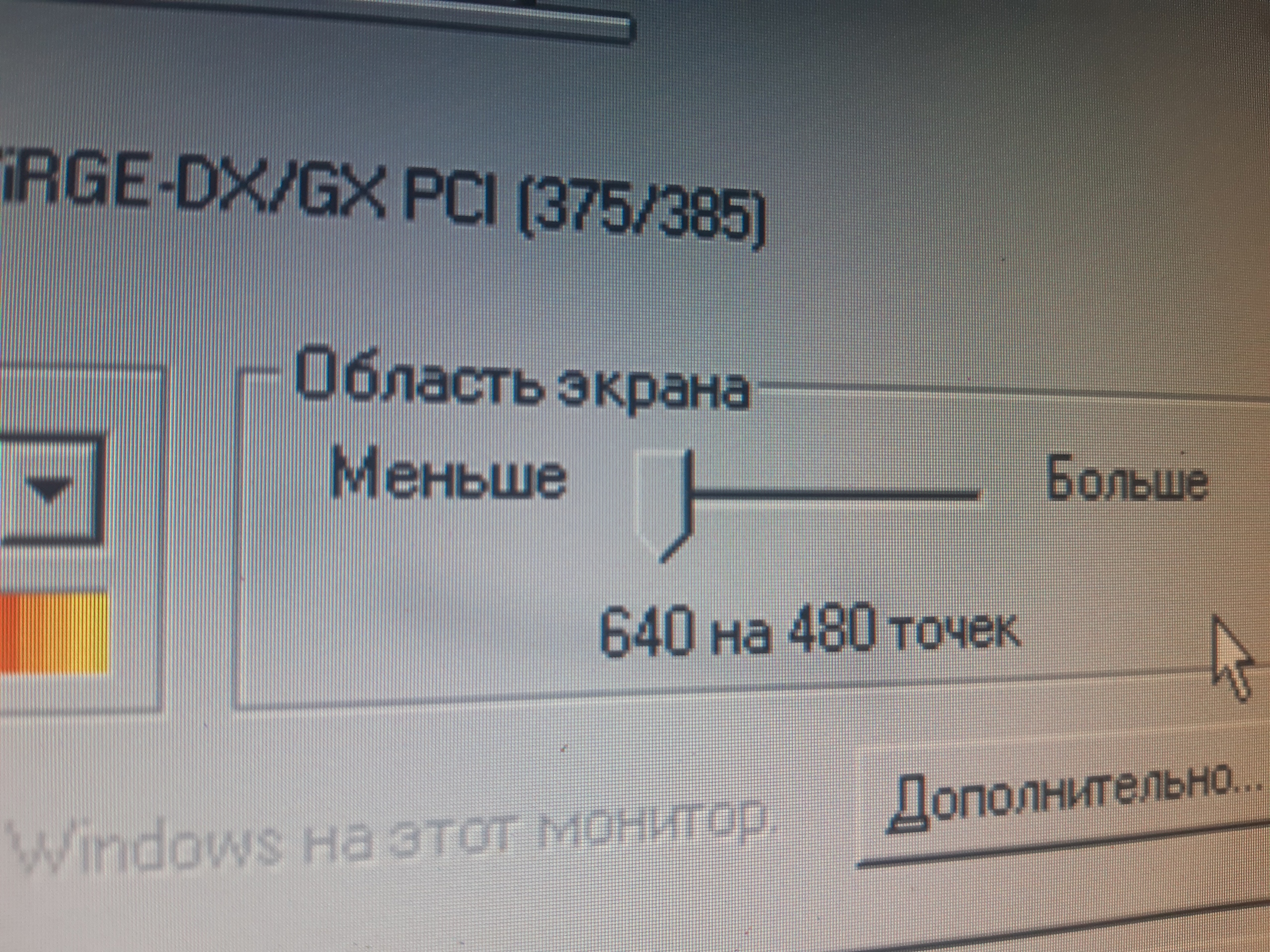

Да, монитор тут не 3Ne (запаковал до лучших времён), данный BenQ был восстановлен из "разбомжовки" (перепаял откушенный VGA-кабель, он как у большинства ЭЛТ, сделан "напрямую"), оказавшийся с весьма живой подсветкой, правда, матрица "давленная", + убогая интерполяция на разрешениях ниже его родных 1024х768 (мыльнее, чем на других мониторах)
В связи с состоянием и вышеописанными косяками я не вижу смысла искать к нему подставку и т.д., оставлен просто для тестов железа.

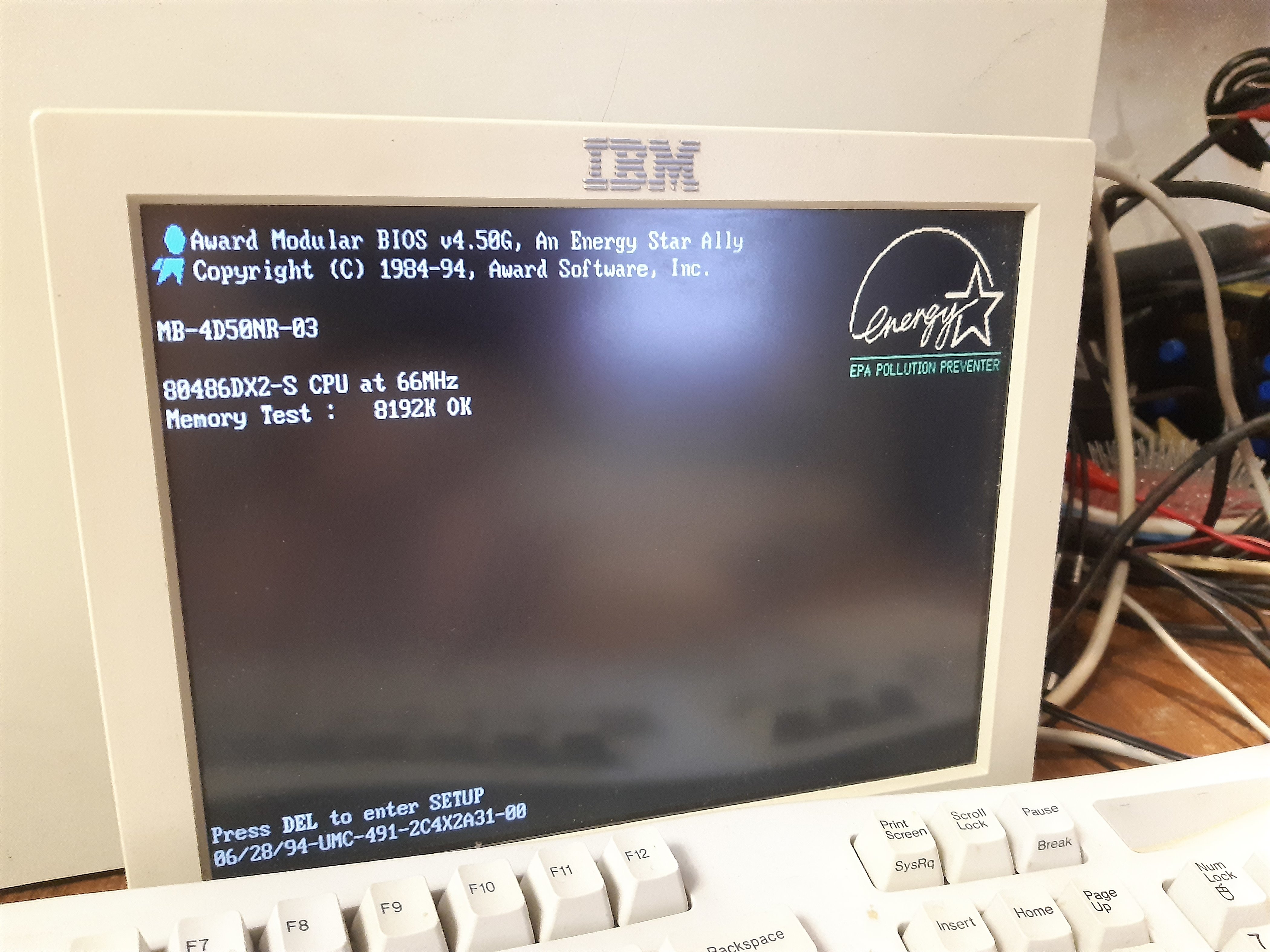

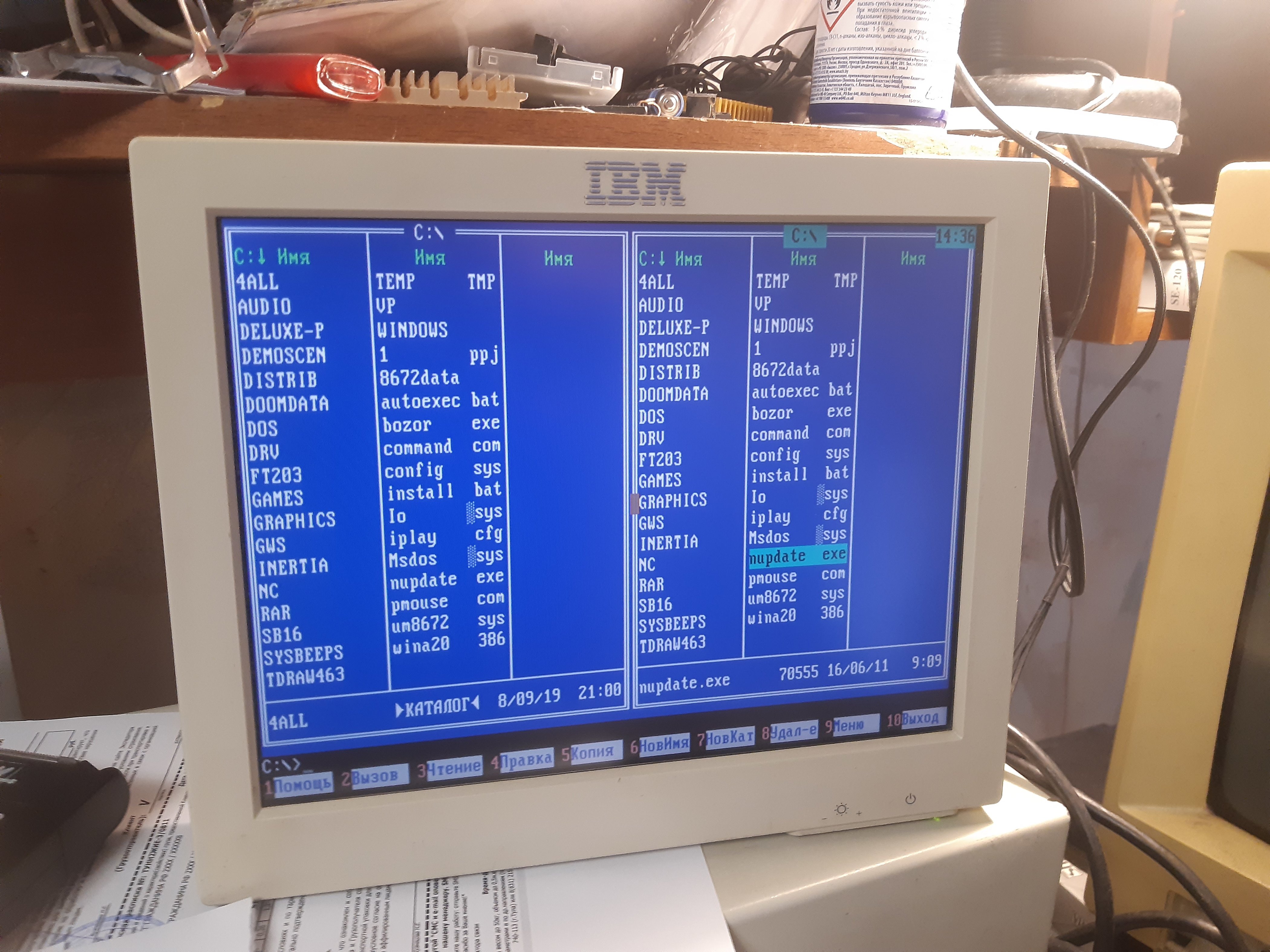

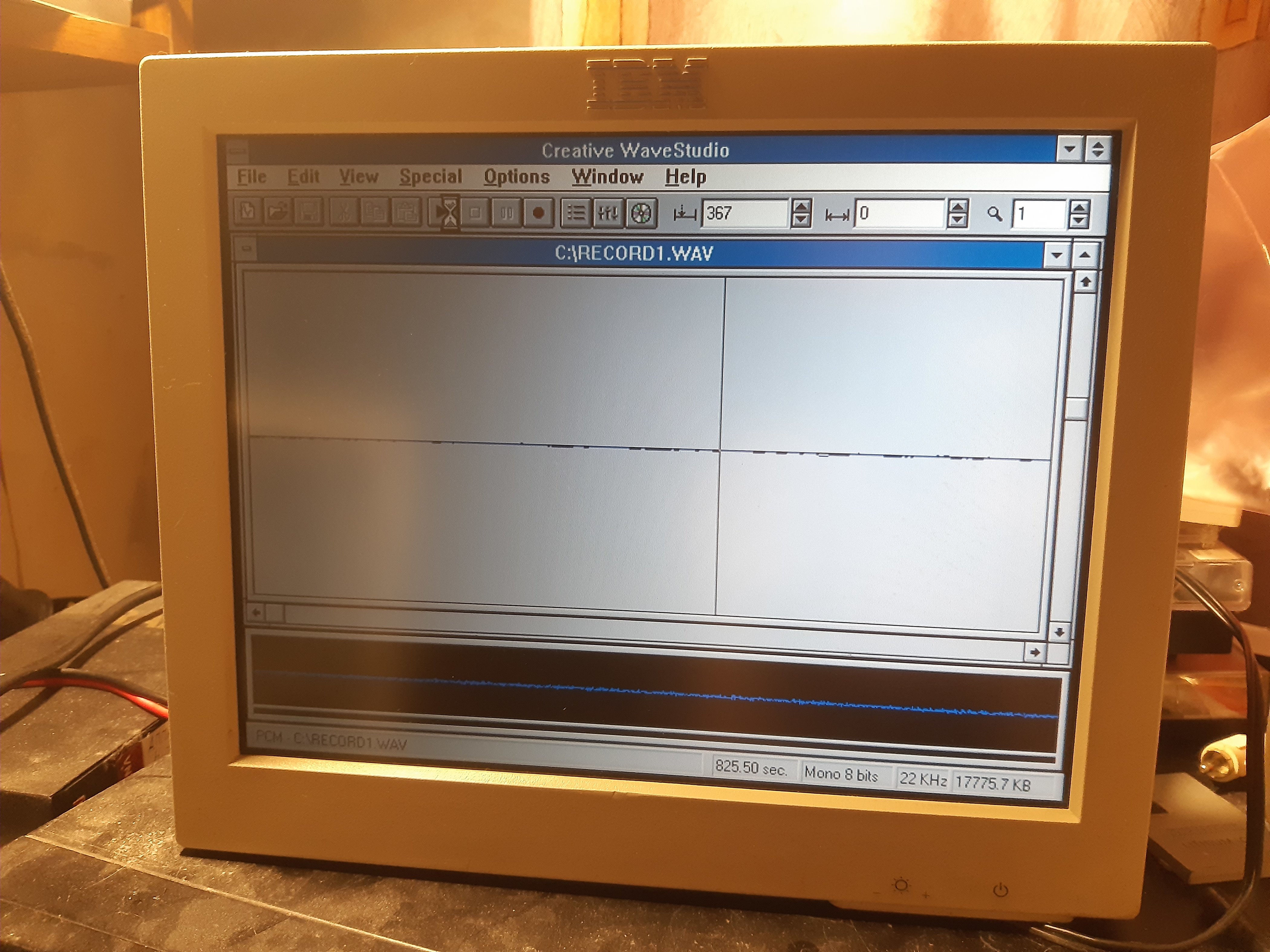

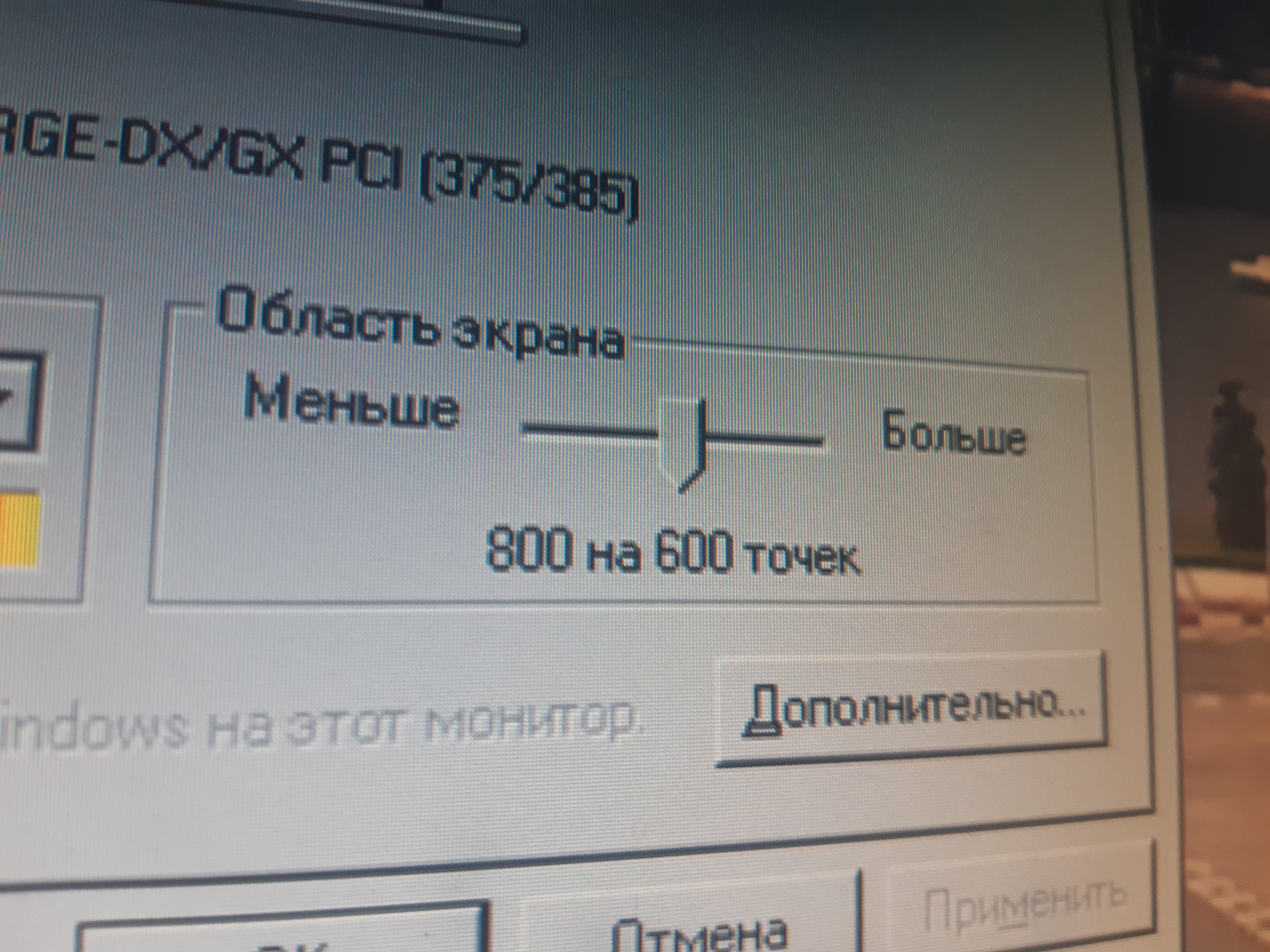

Также для тестов железа есть вот такой "малыш" IBM 10" кассовый, купил в позапрошлом "доковидном" году на барахолке за 500р, кушает всего пол-ампера от 12В при том, что подсветка ещё не LED, а традиционная CCFL, монитор 2008 года, судя по маркировке сзади. . На последнем фото видно, что половина подсветки не горит - так он вёл себя при севшем аккумуляторе (от UPS, теста ради подцеплял). Его родное разрешение 800х600, но всё та же беда, тоже сильно "мыльная" интерполяция... Однако, он и в 1024х768 смог заработать, правда, разумеется, в режиме "downscale".

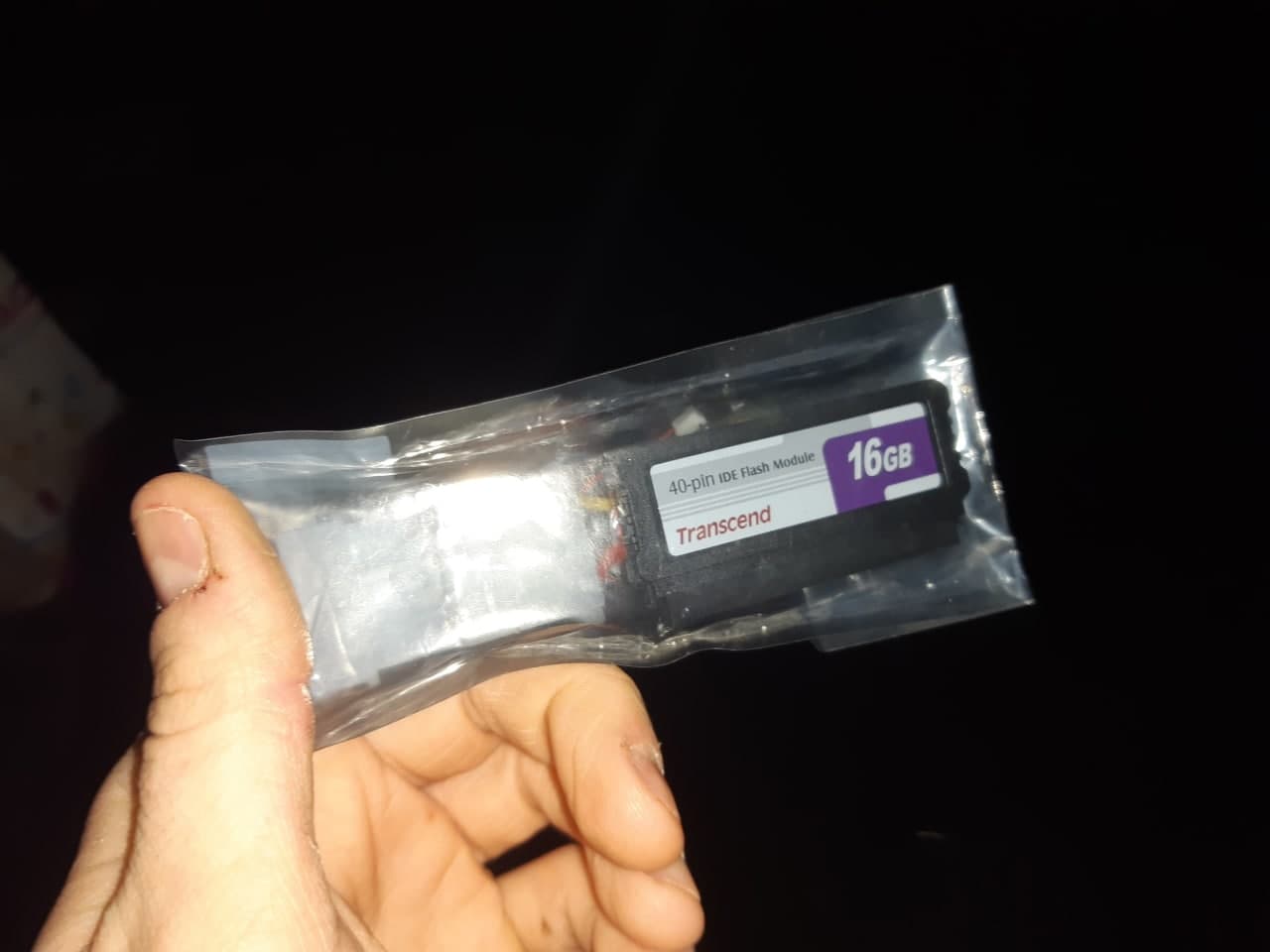

Что касается D.O.M., да, прикупил всё на том же Авито НОВЫЙ модуль гиг на 16. На момент написания данного поста ещё даже не включал, распаковывал просто посмотреть на него и на разъёмы питания в комплекте. Пока не знаю, куда ставить, в деревенский ПК, в котором стоит 2ГБ-модуль, таки жалко. Планирую сравнить его с 15.34GB HDD и 16GB CF (которую позже куплю, ещё решить, какую, 133х, 400х или какую ещё) в плане скорости в разном ПО под 98SE всё на том же Р233ММХ.



@tgw lead, спасибо за наводку, наверное, закажу 1-2 штуки. Жаль, что они (DOM) занимают весь разъём, я хотел посадить на него ещё и переходник с CF. Насчёт корпуса согласен, у меня есть такой же, как у вас на восьмом фото. Просто пока неохота перекручивать - очень уж трудоёмко это в сравнении с более новыми системами. Может в этом более аутентичном корпусе сделаю конфигурацию с 486 DX2 с S3 Trio и какой-нибудь PnP звуковушкой. Хотя и так уже 4 ретро системника, пора остановиться)

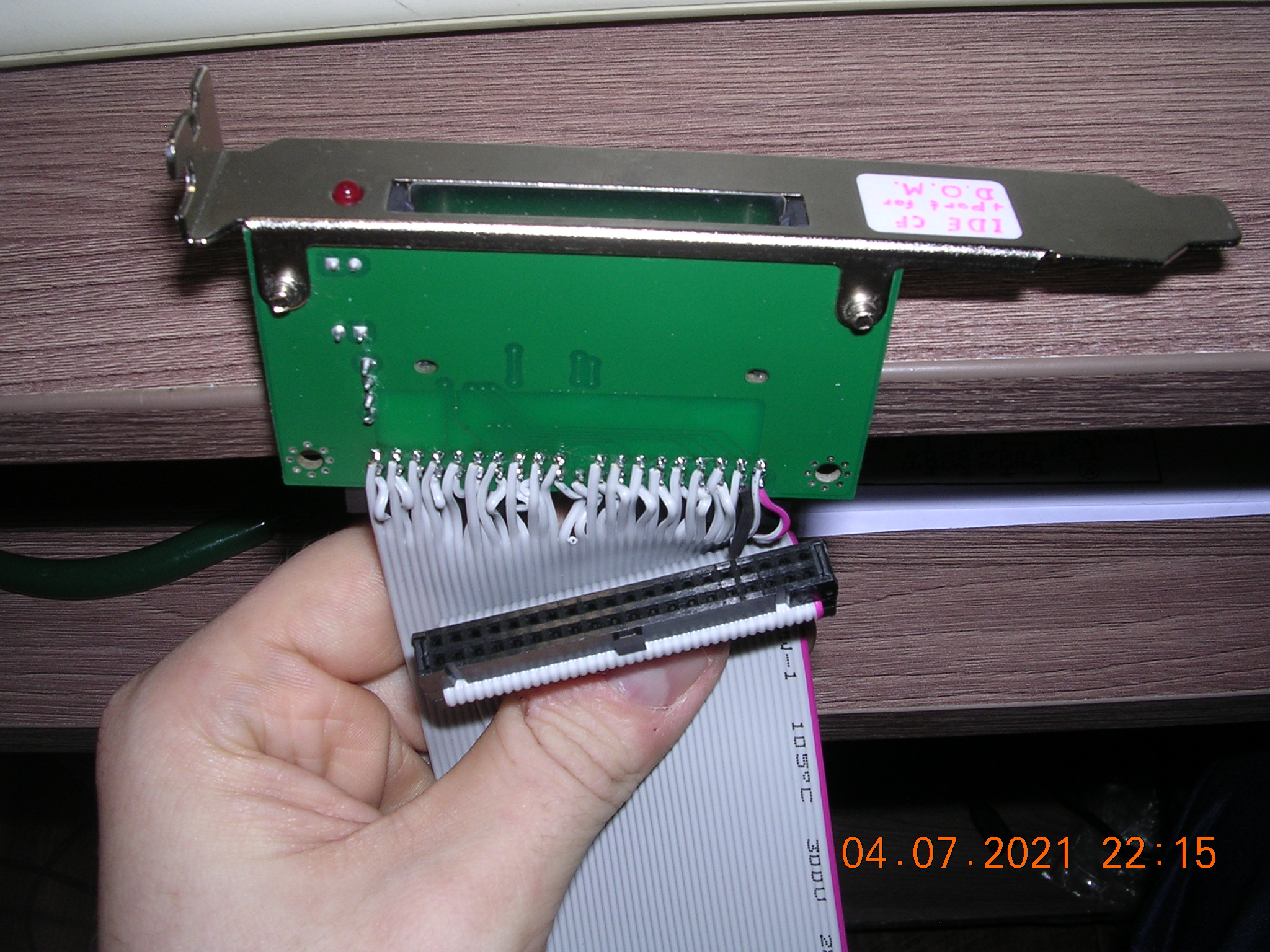

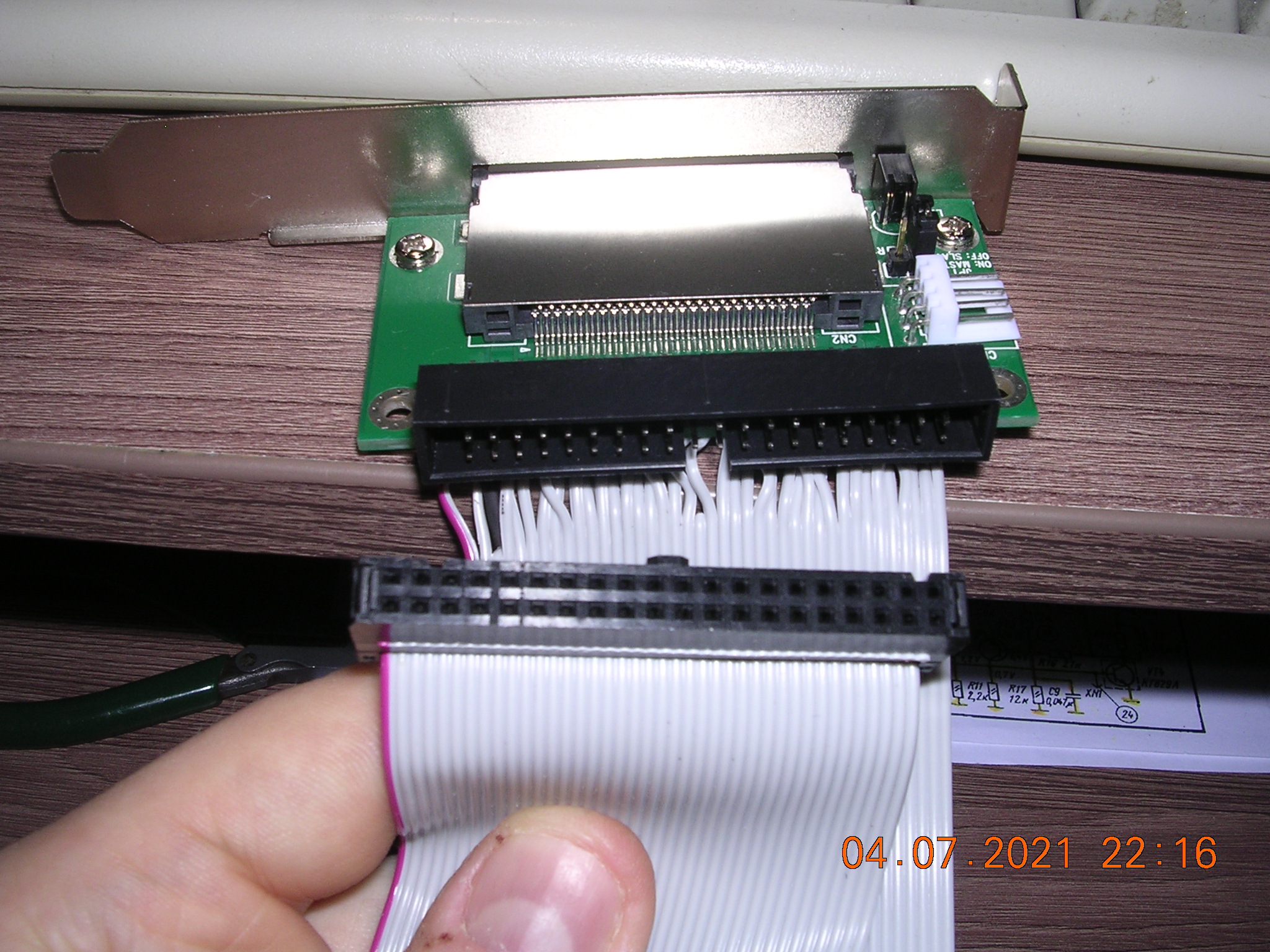

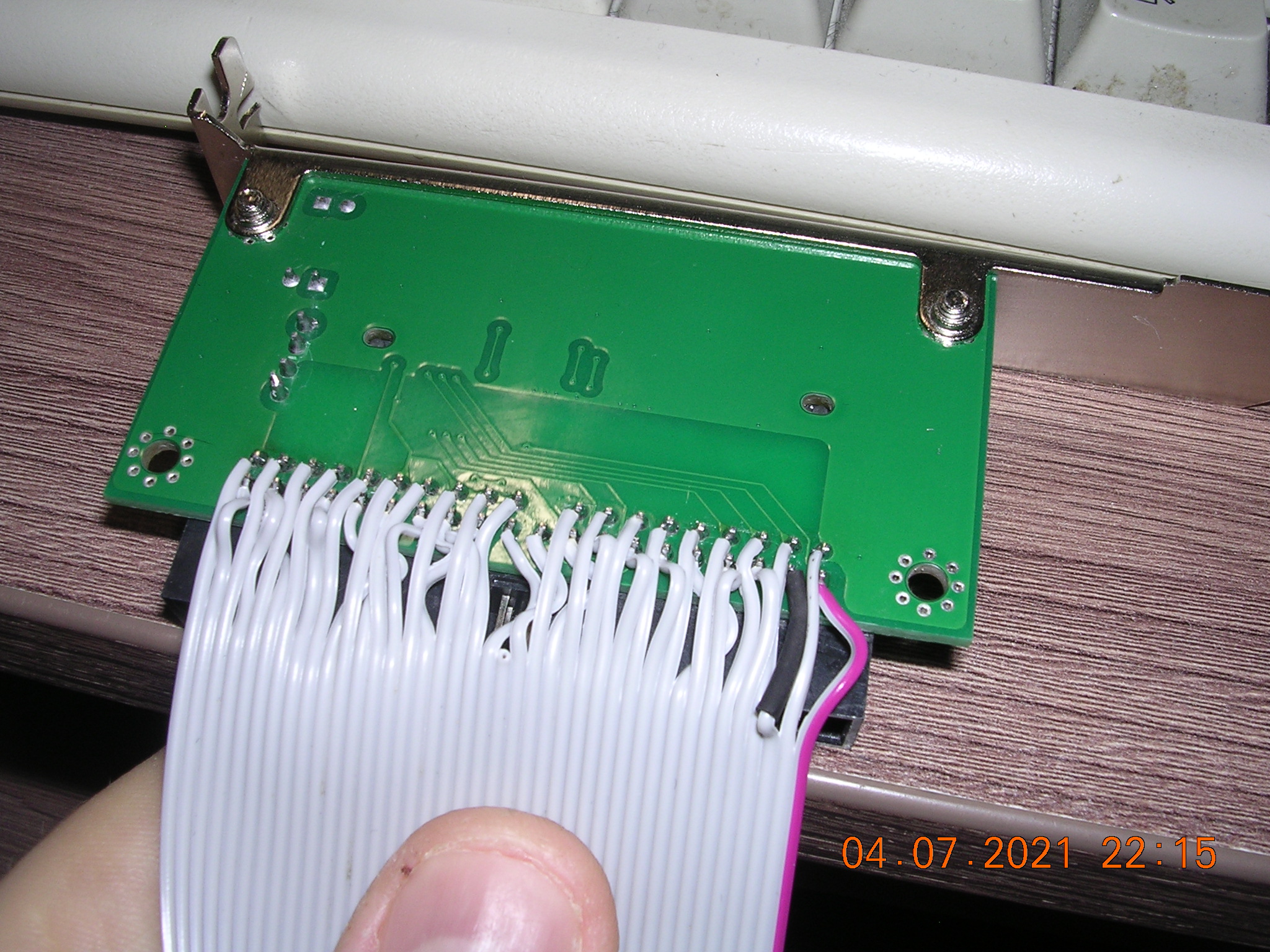

Я извратился и свой CF-переходник "заколхозил" вот таким образом, но это нужно умение хорошо работать паяльником и иметь достаточно точный инструмент для нормальной зачистки шлейфовых проводов, ну и внимательность, разумеется. В деревенском ПК захотелось также иметь объёмистую CF как диск D:

PS: Кусочек термоусадки на шлейфе - неудачно зачистил проводок, а обрезать и зачищать все 40 по-новой не хотелось

(глядя на цены на старое железо, в т.ч. у "не-барыг") Лучше не останавливаться, если место есть, конечно =) Потом не найдём, по крайней мере, по нормальной цене, останутся лишь эмуляторы и виртуалки...

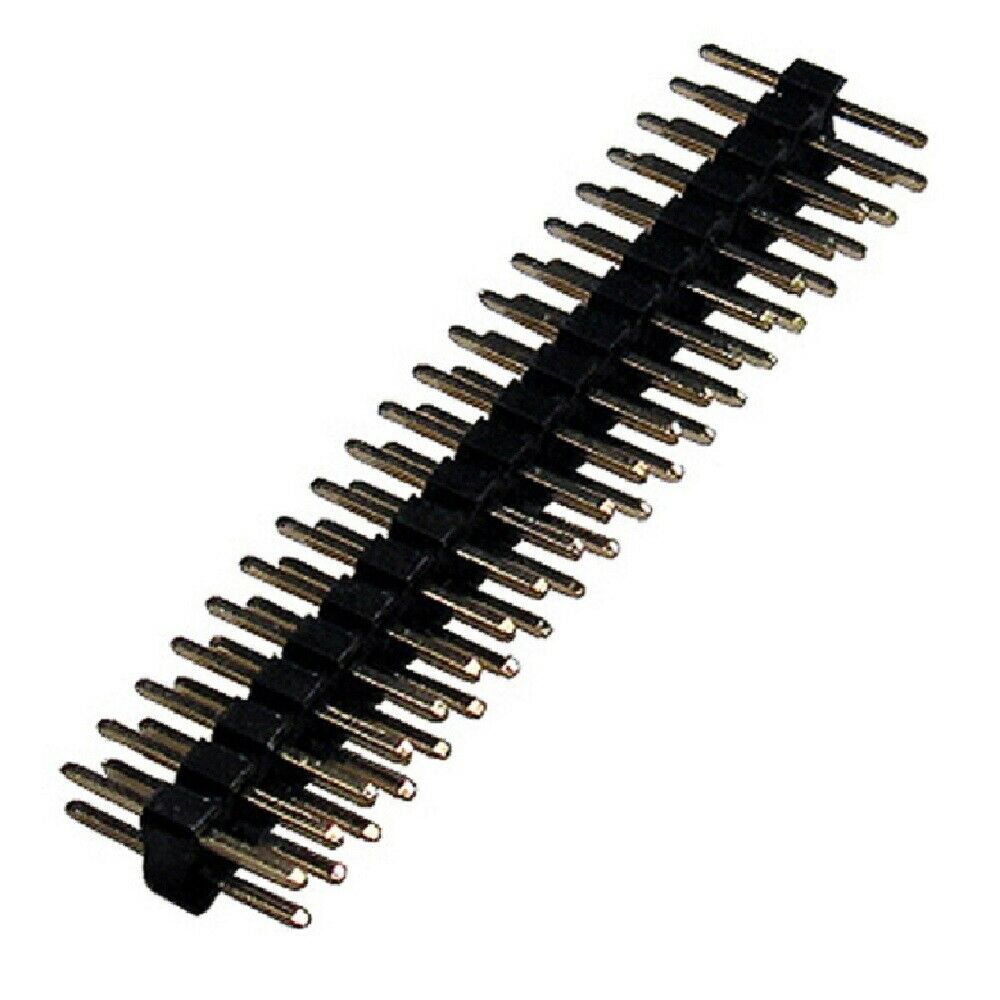

Можно подключить DOM через адаптер папа-папа к обычному 40 пин шлейфу на три разъема. На моем 2ГБ Apacer даже есть перемычки для конфигурирации мастер-слейв



@radical1010, однако вариант! Самый простой, особенно для людей, не владеющих паяльником, но возникает вопрос: Как крепить D.O.M.? Неужто оставлять болтающимся на шлейфе?

На Трансцендах так вообще микропереключатель, что ещё удобнее.



Конечно! У меня так и "болтается" - точнее, лежит себе на дне корпуса под блоком питания.

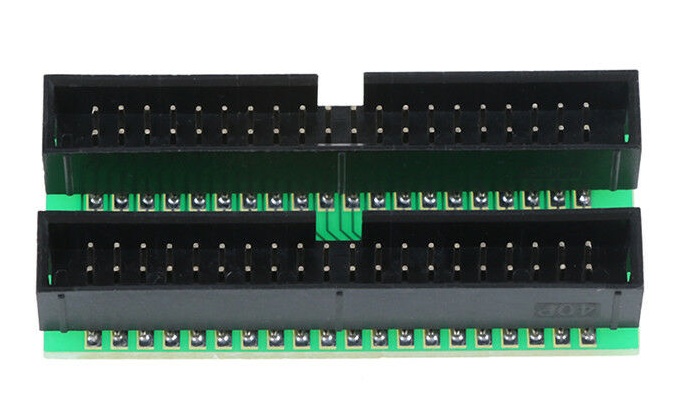

Но у меня вот такой переходник:
