Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



У меня такие же сведения, т.к. Celeron 533A на 100 шине - это 800 Mhz, который у меня по всем тестам как раз и равен 600EB (633EB, вроде, не бывает?), а судя по тестам Фила - ещё и PIII-700/100/256.



Речь о уровне 667EB, естественно. Подумал одно, написал другое, после Celeron 533A.



А у меня другой бзик - не воспринимаю Slot1, поэтому нет в коллекции ни одного такого процессора и ни одной соответствующей материнки. В начале 2000-х на большом предприятии обслуживал 30+ компьютеров, и только на Slot1 системах время от времени пропадал контакт с процессором. Лечили мы это уплотнением соединения всякими бумажками. С тех пор аллергия на Slot1, видеть их не могу)



А кэш? У коппера интегрированный, но 256К, а у катмая 512К, но полускоростной.

в пользу целерона, надеюсь?
Кстати, а как вариант второпня 300? Он на сотую шину не становится?

Мне давно (в эпоху еще диалап модемов) знакомый приволок комп, говорит, глючит, пропадает клавиатура.
[CUT=]
Комп был слотовая мать абит, 32+32МБ памяти, мендосина через адаптер и w2k. Все это тормозило нещадно, но главная проблема была в том, что периодически пропадала клавиатура. Причина была найдена довольно быстро, хозяин до меня носил его каким-то умельцам из магазина, они его перебирали и насадили светодиод от корпуса на колодку keylock. Я дотыкнул туда еще свою планку памяти на 128 и отдал комп хозяину, он приехал домой, звонит - говорит, не включается. Я так сразу заподозрил, что отошел адаптер слота от тряски. Говорю, загляни внутрь, может, там проц отошел. Он отвечает, что переходник вообще из слота выпал и висит на проводах))
[/CUT]
У меня та же проблема сейчас, на материнке есть направляющие, но они под широкий проц в картридже. Плата переходника там абсолютно не фиксируется. Вроде видел когда-то какие-то дополнительные защелки на такой случай, как они правильно называются? Можно, конечно, взять два ластика, надрезать их вдоль и вставить в держатель, но хочется чтобы по феншую было.



Пардон! Не в ту тему)



Тут как повезёт. Обычно нет, кэш мешал. А поздние, с более-менее отработанными ядрами и кэшем имели великоватые множители. Волшебство началось на селеронах, у которых кэш отрезали.



это которые вообще без L2 были?
Я слотовыми процами никогда особо не интересовался, считая их ненужным и громоздким атавизмом.
А тут пошерстил сайт cpuworld и с удивлением узнал о существовании слотовых мендосин. Т.е. это тупо был сокетный переходник с припаянным процессором с внутренним кэшем.



Первые Celeron были на Convington. 266 и 300. По сути это было текущее ядро от P-II вообще без L2 кэша. С производительностью было грустно, но внезапно они массово начали вставать на шину 100МГц. У P-II это было мегаэпичным и малореальным разгоном. На 400-450МГц даже безкэшевые камни были уже интересны в плане "дёшево и сердито". А потом вышел слотовый Celeron-300A на Mendocino и вместе с чипесетом i440BX/ZX стал народным хитом, местами рвущим даже P-III-450.
Потому разгон именно P-II остался чем-то малозначимым в народной памяти.

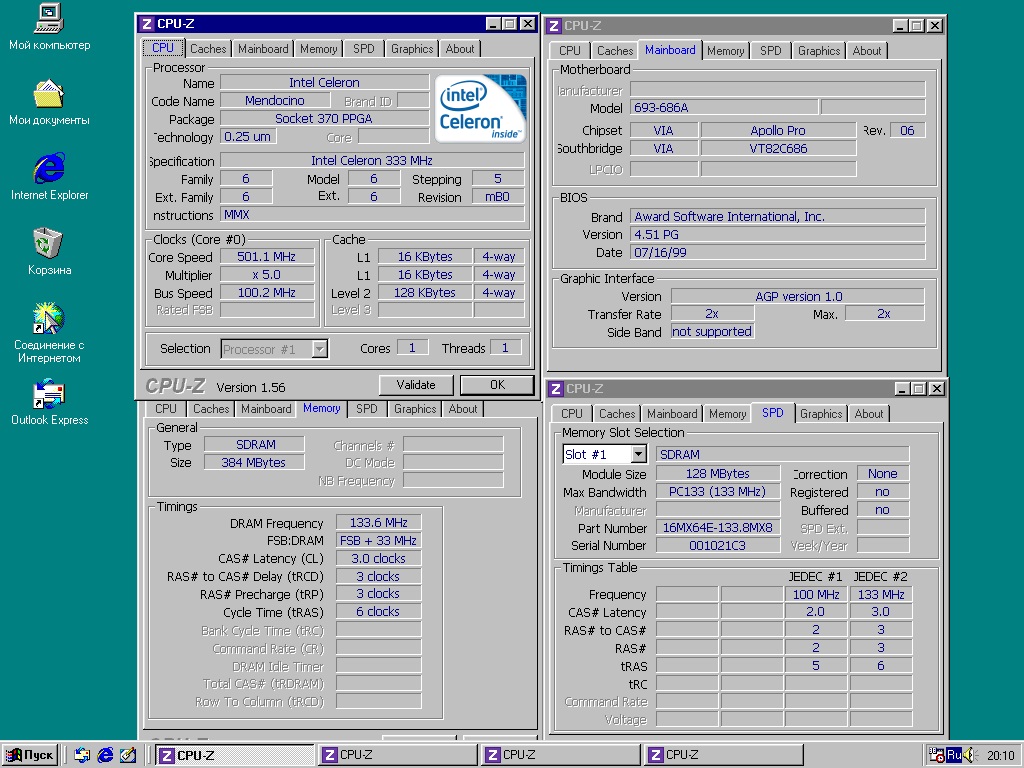

Я про это был в курсе, просто считал, что речь шла о мендосинах сокетных, которые и сам гонял, младшие на 100 шине, старшие на 75 и 83.

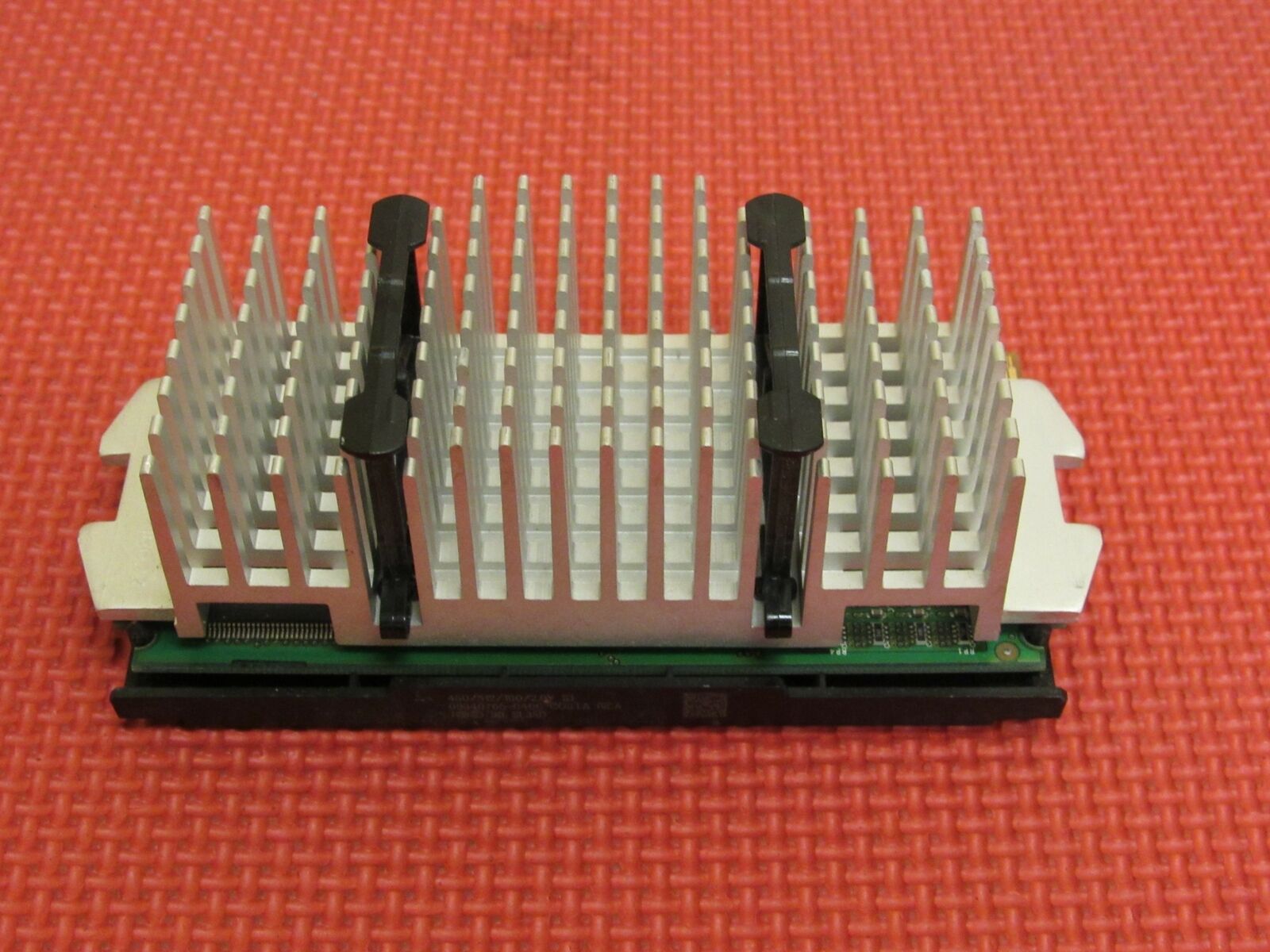

Нашел по дешевке слотовый sl35d
Что интересно, он с пассивным охлаждением. Будет работать, ничего не надо колхозить?
По виду, как здесь



@radical1010, скорее всего, на нём был установлен кулер, его могли просто скрутить. И крепился он, наверное, к этим чёрным пластиковым вставкам.

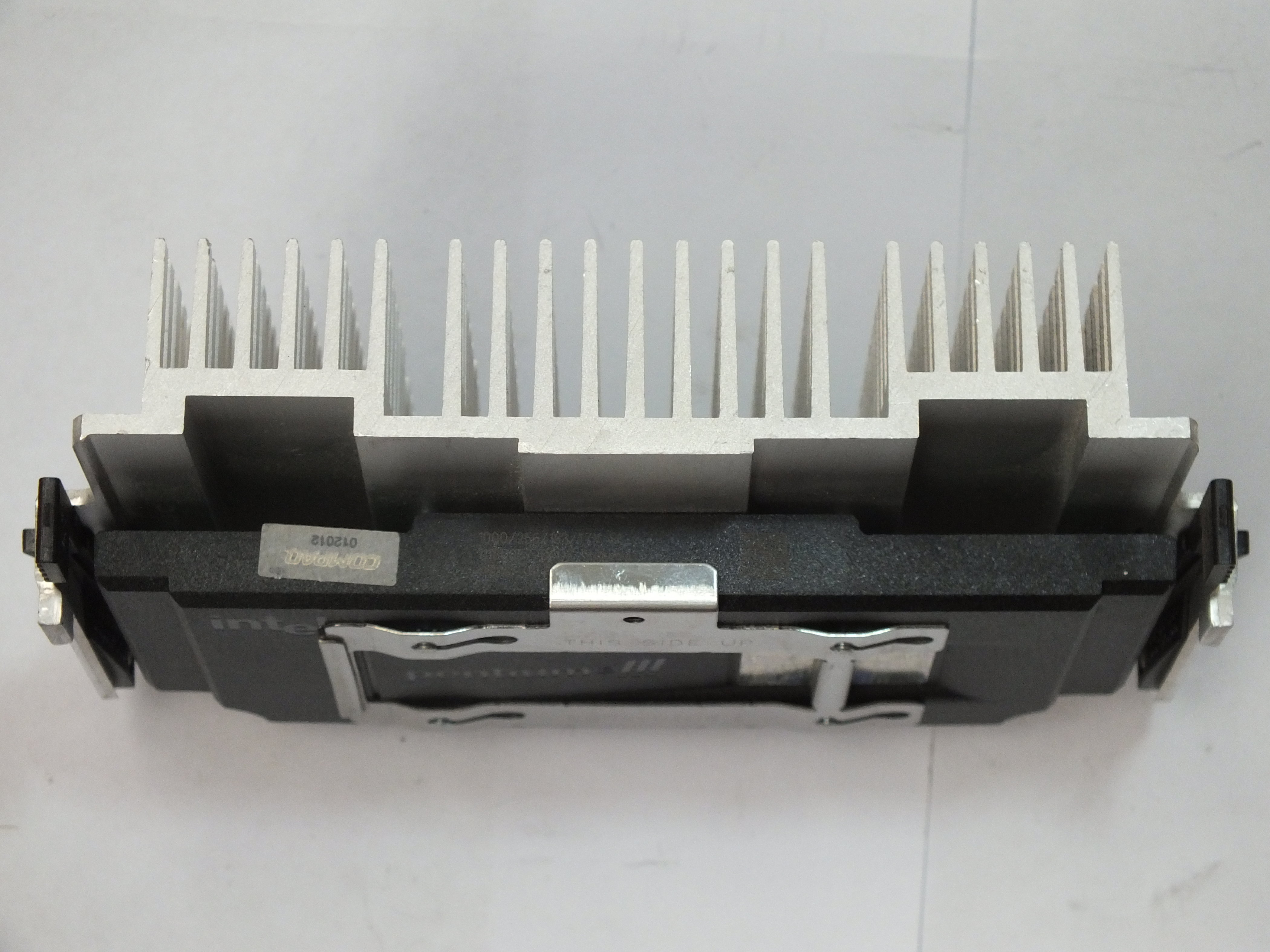

необязательно. у меня например более производительные процы Slot1 с такими радиаторами без вентиляторов. Ну а 450-й не такой горячий как тот же 1000-й

--- добавлено 17 май 2022, предыдущее сообщение размещено: 17 май 2022 ---

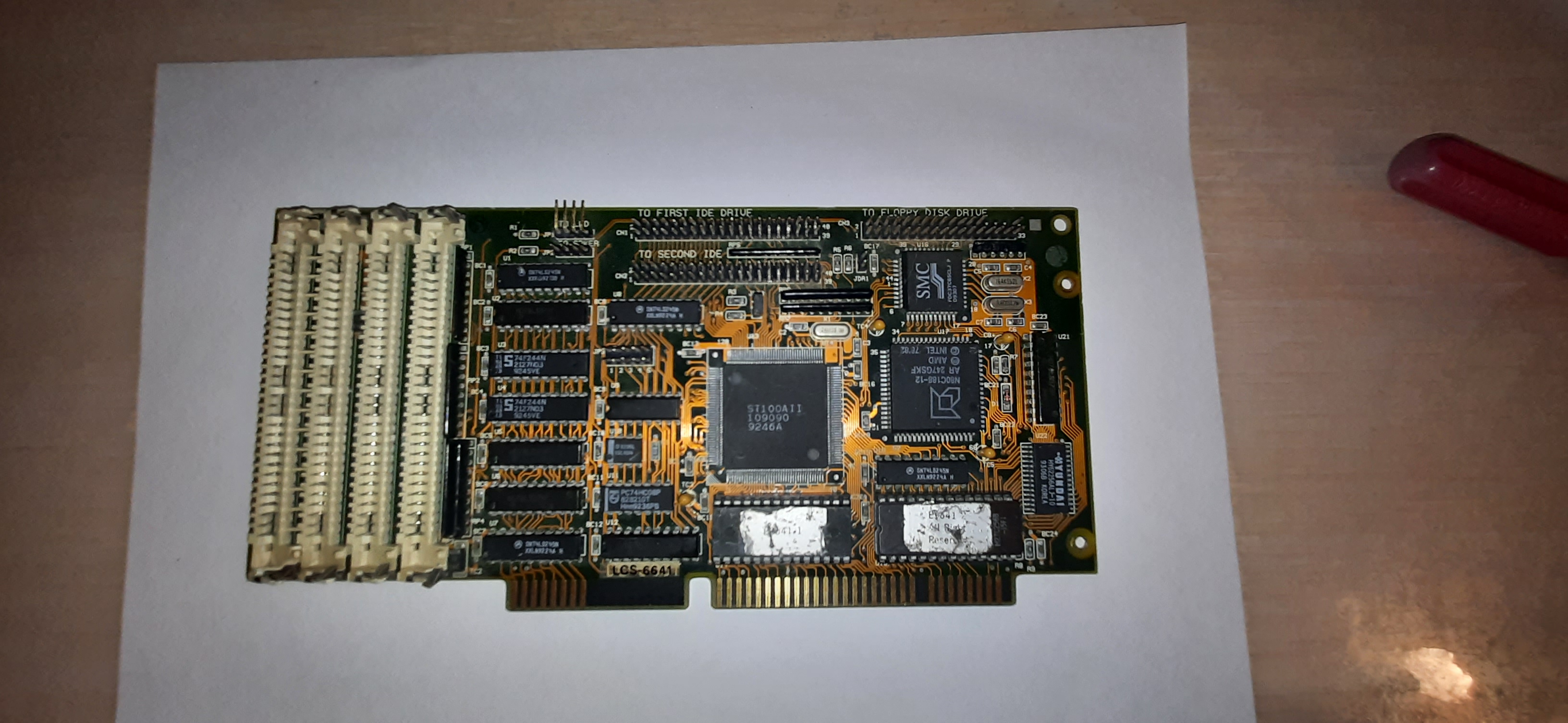

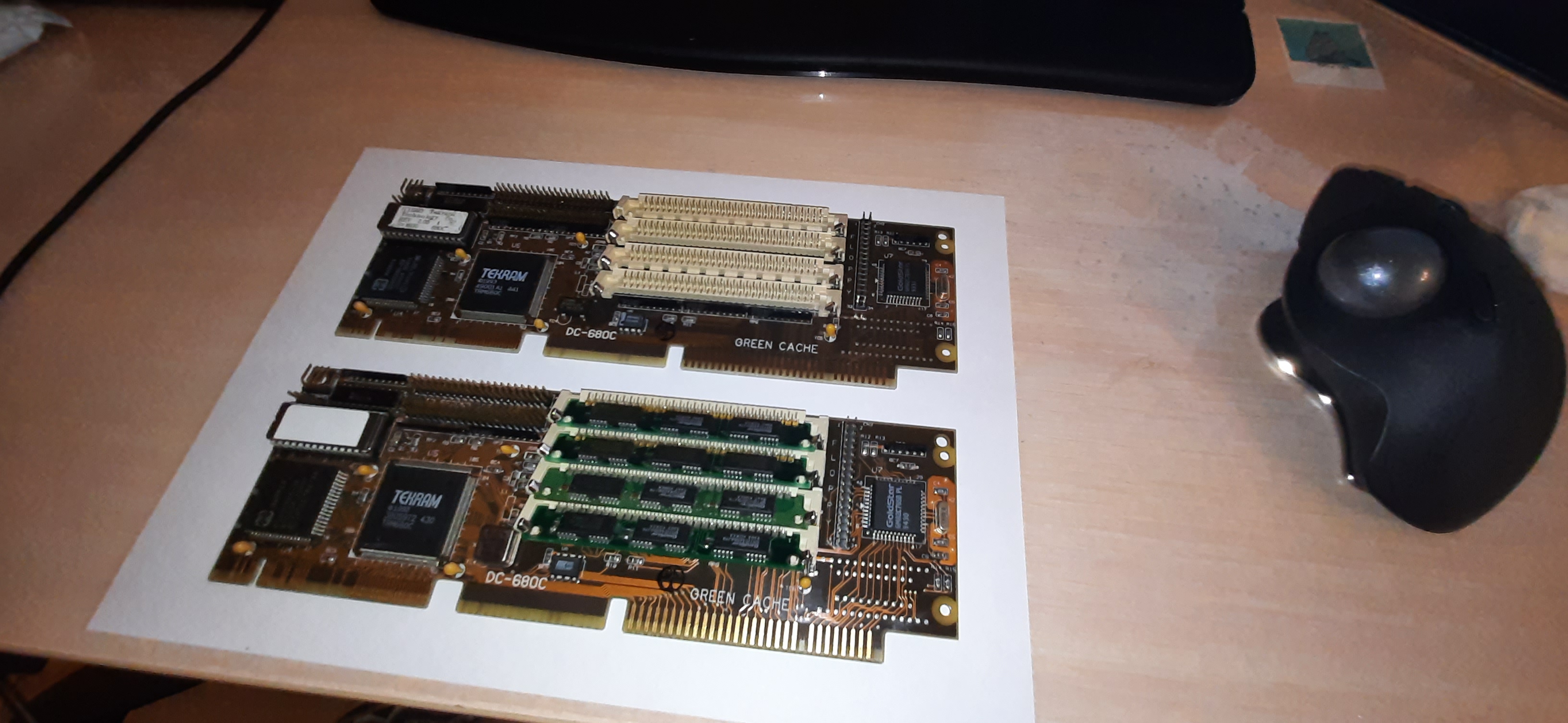

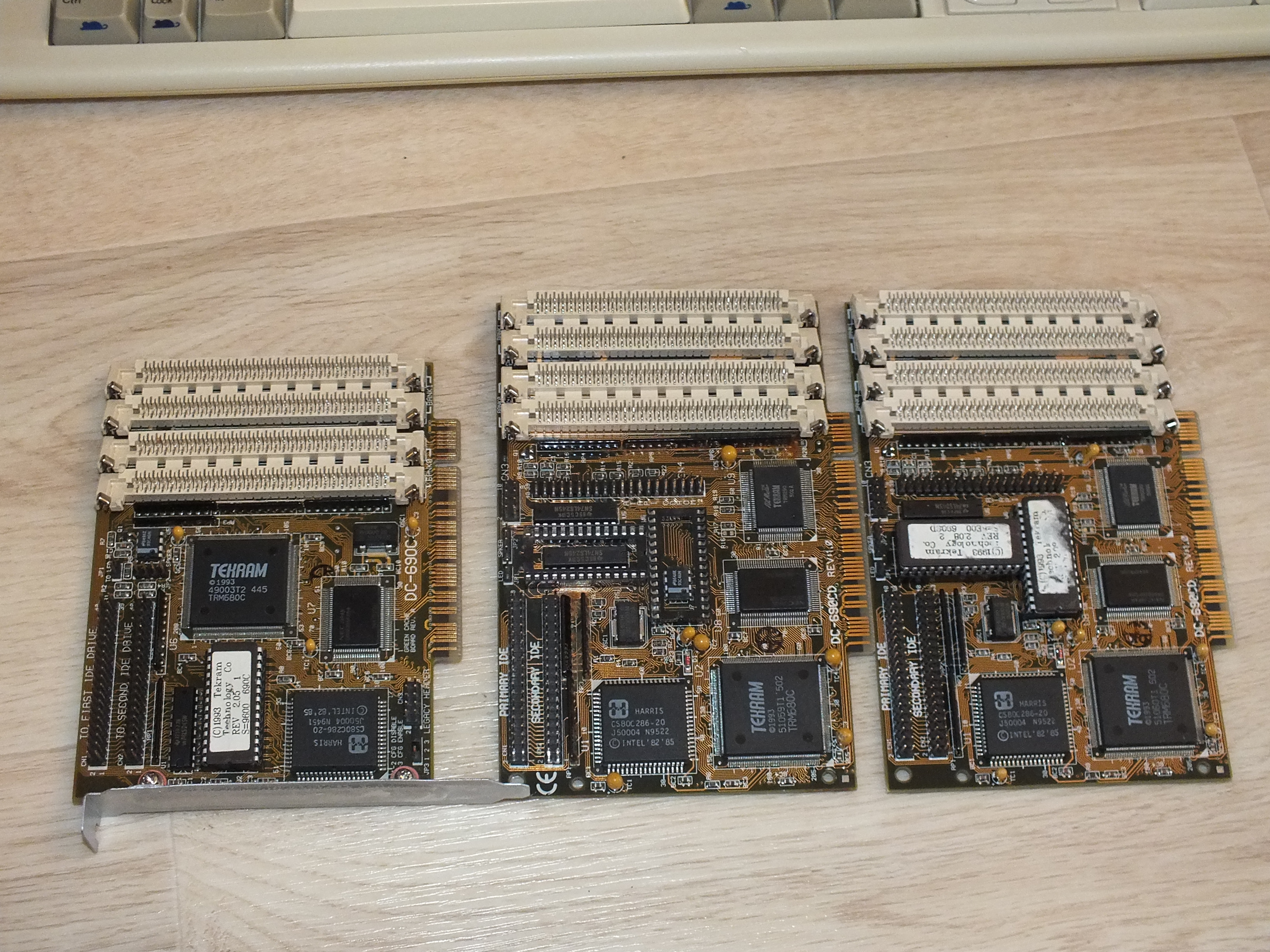

по теме, контроллеров набрал



Так то копперы у вас, а это катмай.
Для установки кулера там обычно средняя секция радиатора ниже и имеет посадочное место, здесь же ребра одинаковой высоты.
Ладно, пошел пробовать запускать, может, он и не живой совсем.

Живой. Нормально определился, больше биос F1 нажимать не требует.
Греется "на столе" умеренно, палец можно на основании радиатора держать напротив процессора. Жаль, в биосе никаких настроек по разгону и вольтажу нет, можно было бы попробовать напряжение снизить еще.



Шаг рёбер большой, рёбра толстые. Больше похоже на оптимизированный именно под пассив. Или, как вариант, на него есть небольшой поток от засасывания воздуха в БП. Продуваемые радиаторы, особенно для тех процессоров, имеют обычно более частые рёбра. Да и в целом там стандартный интеловский в обычном картридже с мелким вентилятором навесным прекрасно справлялся.

--- добавлено 17 май 2022, предыдущее сообщение размещено: 17 май 2022 ---

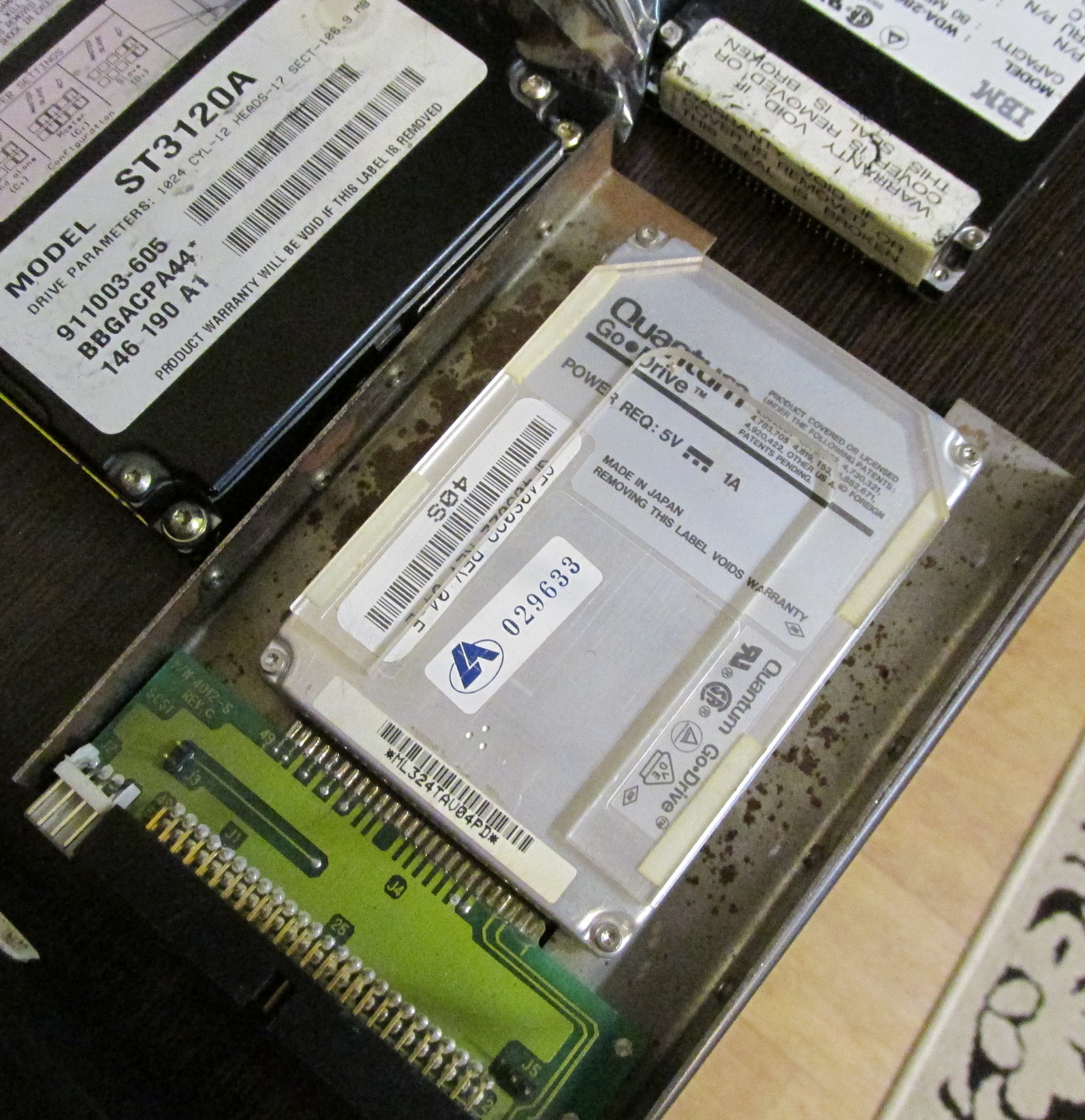

Ага, мне контроллеры напомнили... Вон тоже набрал немножко дисков, среди кучки взял на аукционе нечто...

Думал, офигенный переходничёк для ноутбучных IDE винтов, чтобы на стенде несколько имеющихся проверить и погонять.
Оказалось, это 40Мб винт от чего-то портативно-яблочного, и оно сказёвое...
Вот сколько увлекаюсь, всеми силами старался в скази не наступить. А теперь придётся искать контроллеры, шнурки, терминаторы. А за ними и другие диски потянуться...

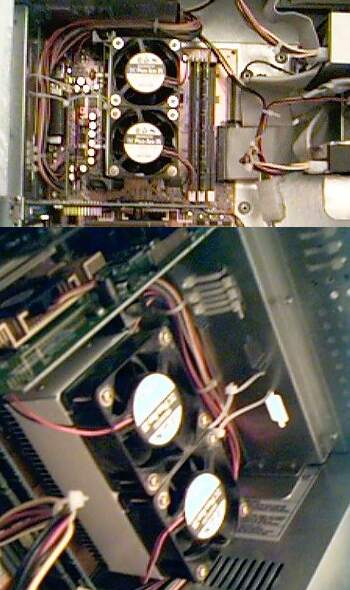

Ради инфо в поиске нашёл ценные фотки:
https://ilesj.files.wordpress.com/2013/09/pentium-ii-slot-1-cooling.jpg

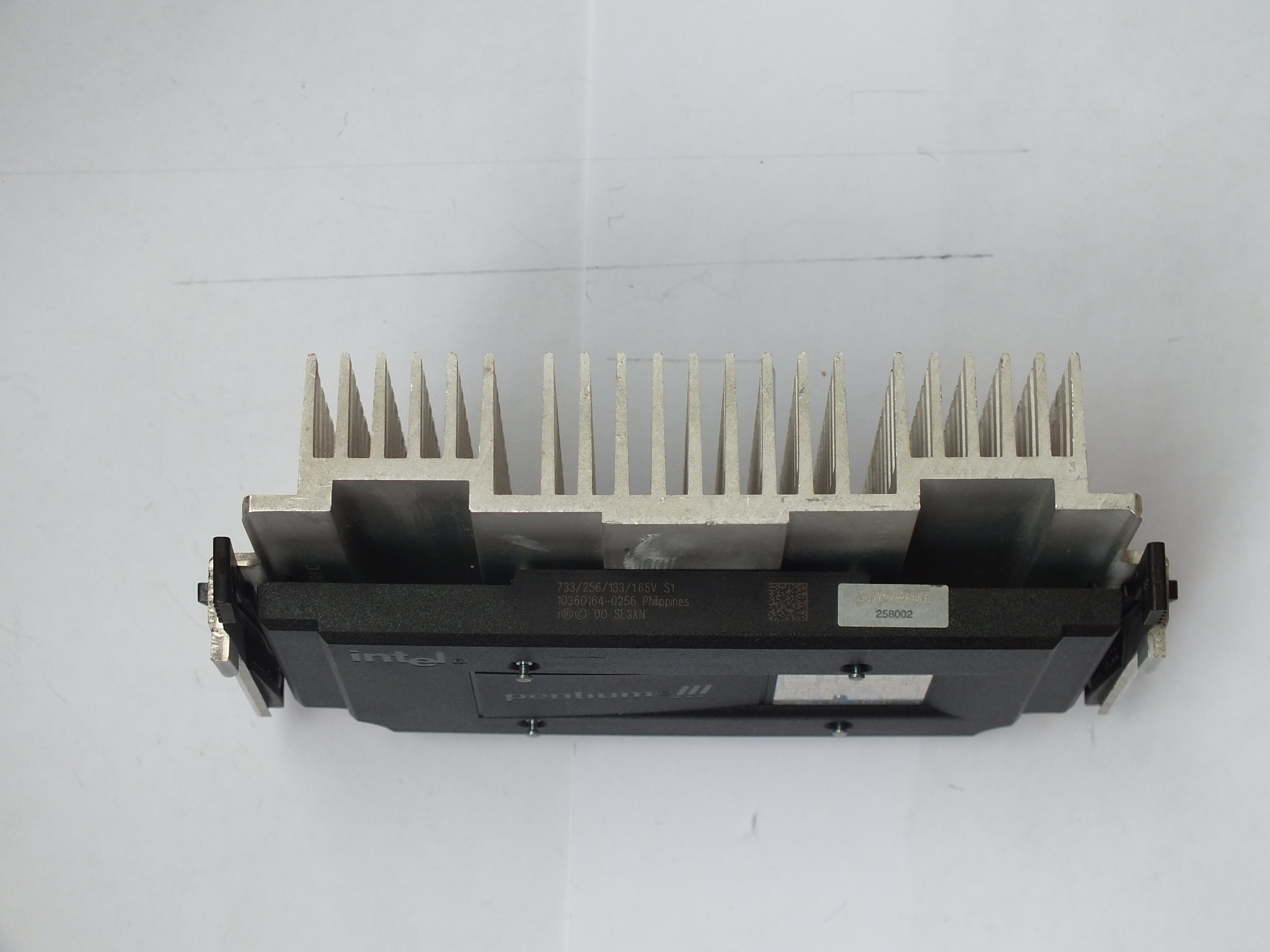

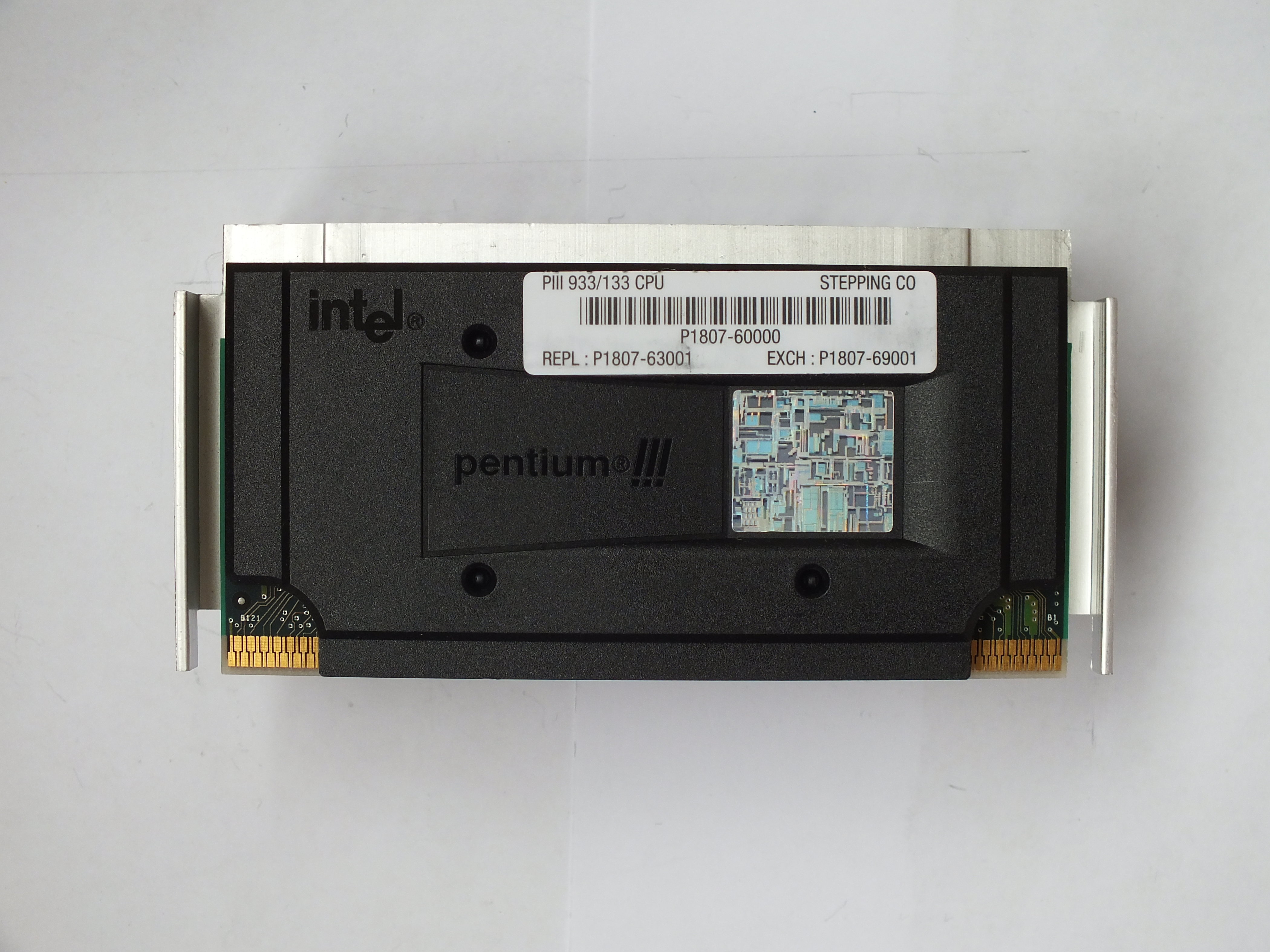

Редкий сегодня, слотовой Pentium III 1999 года!, у меня тоже без кулера.
Какой тут кулер на слот 1?



2-й.

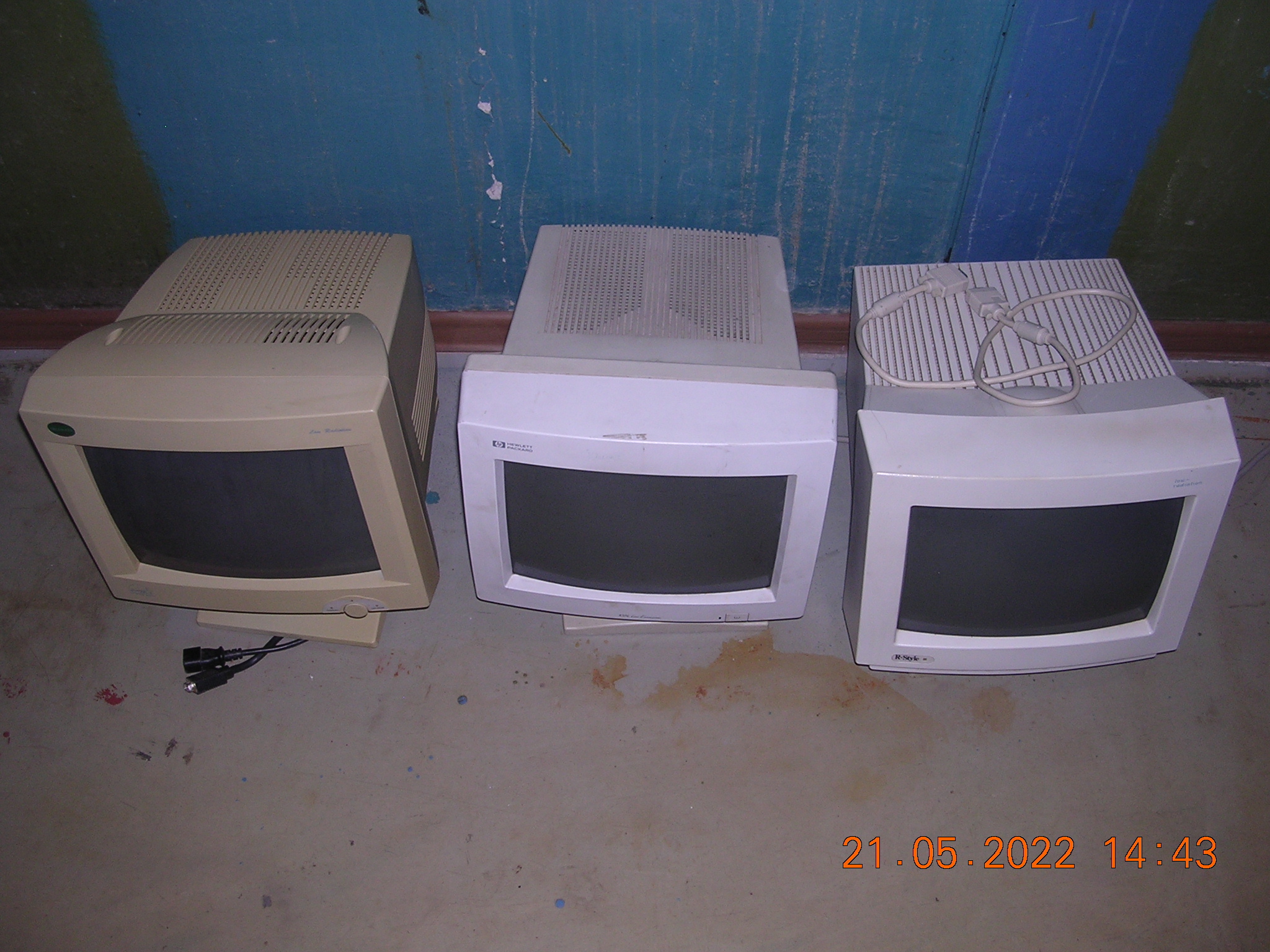

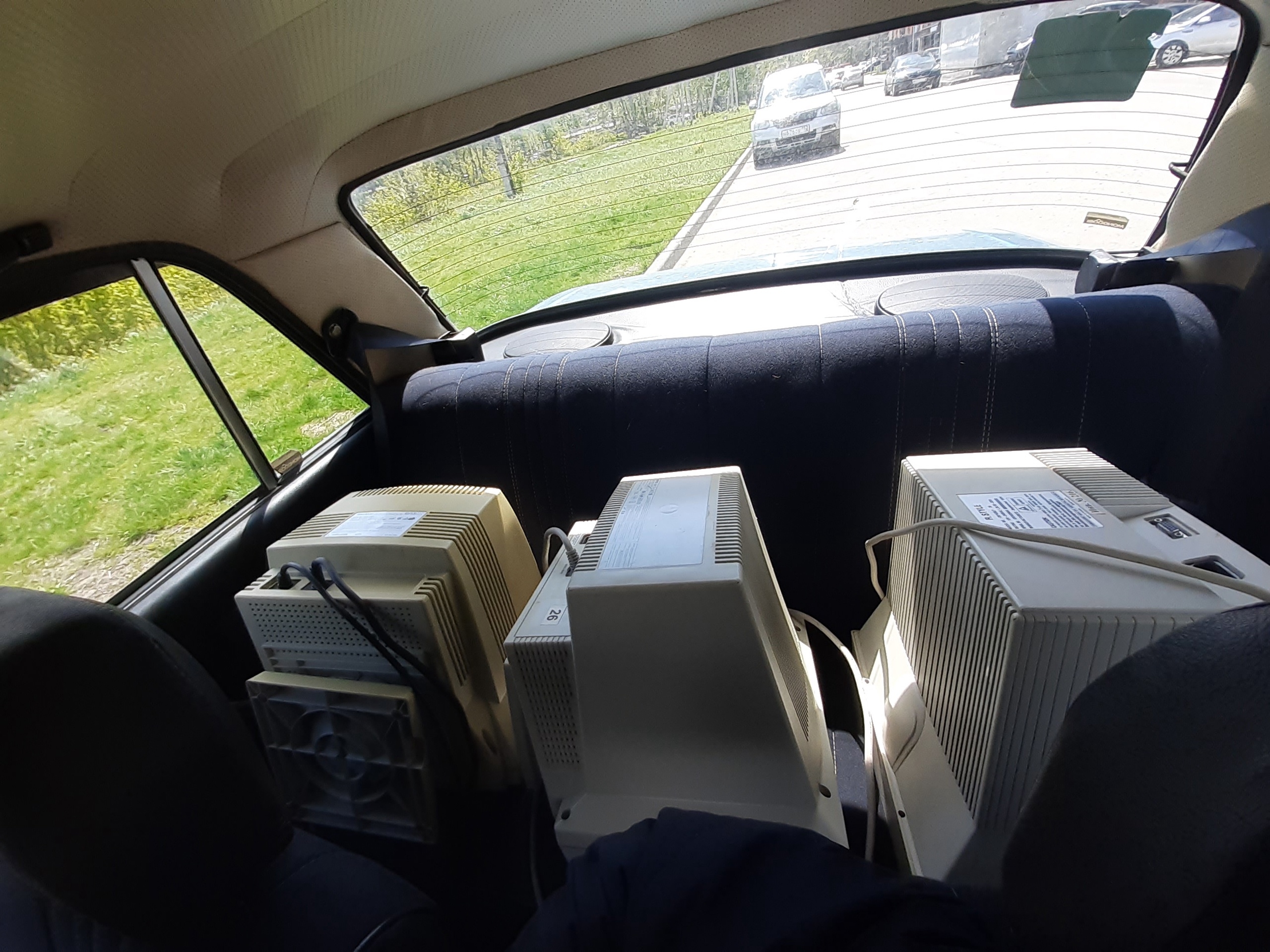

Прикупил три 14" ретро-монитора по 500р на авито, для аутентичных сборок.

Это R-Style, HP и некий Teramars, 1994, 1995 и 1996 годов соответственно. На следующем фото они, правда, в обратном порядке

При первом включении выяснилось, что кинескопы подсевшие, однако, накрутив подстроечниками, "ищопаходит", учитывая, что данные мониторы не будут работать совсем уж "на повседнев", а включаться "редко, но метко", для души.

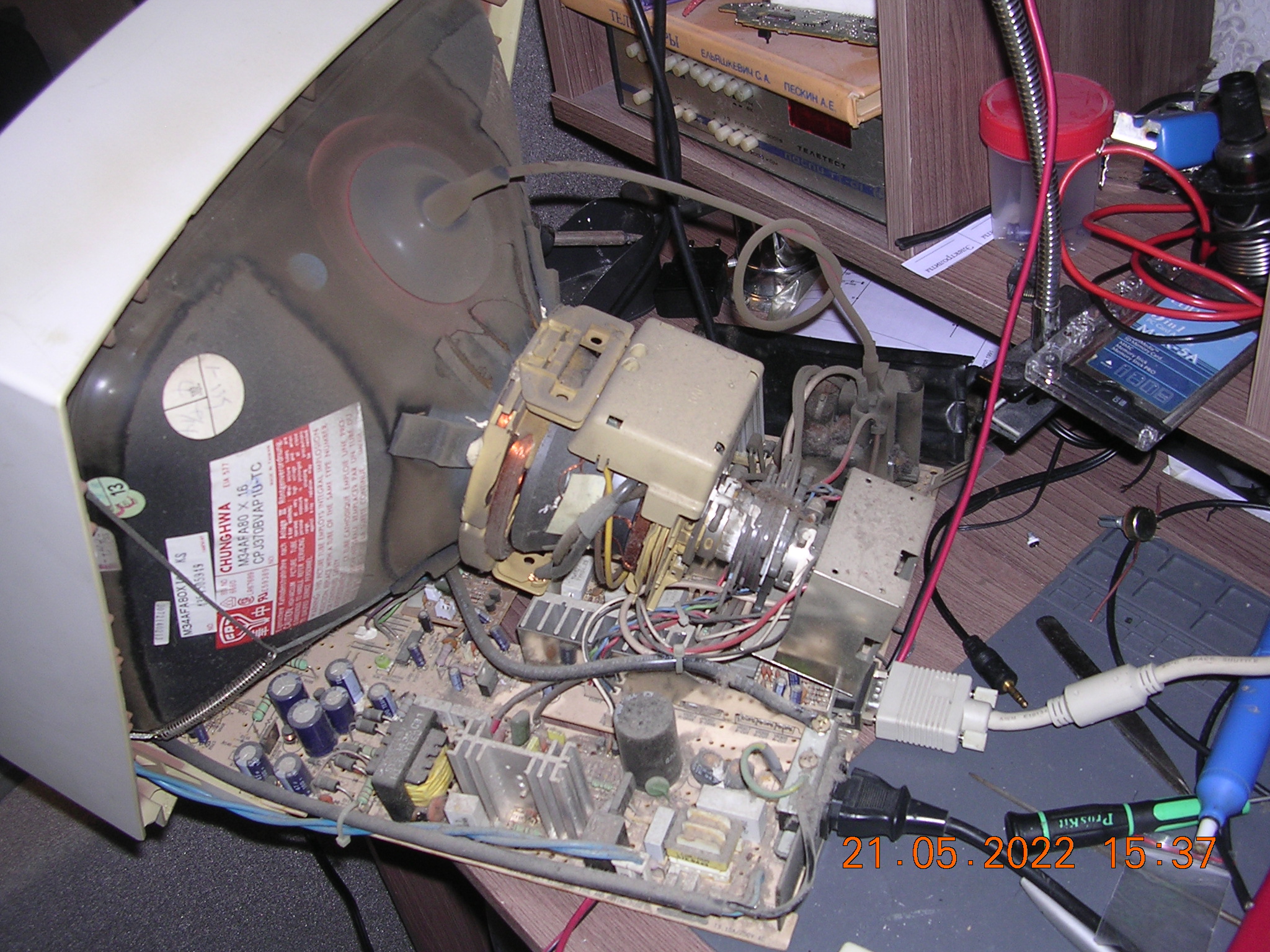

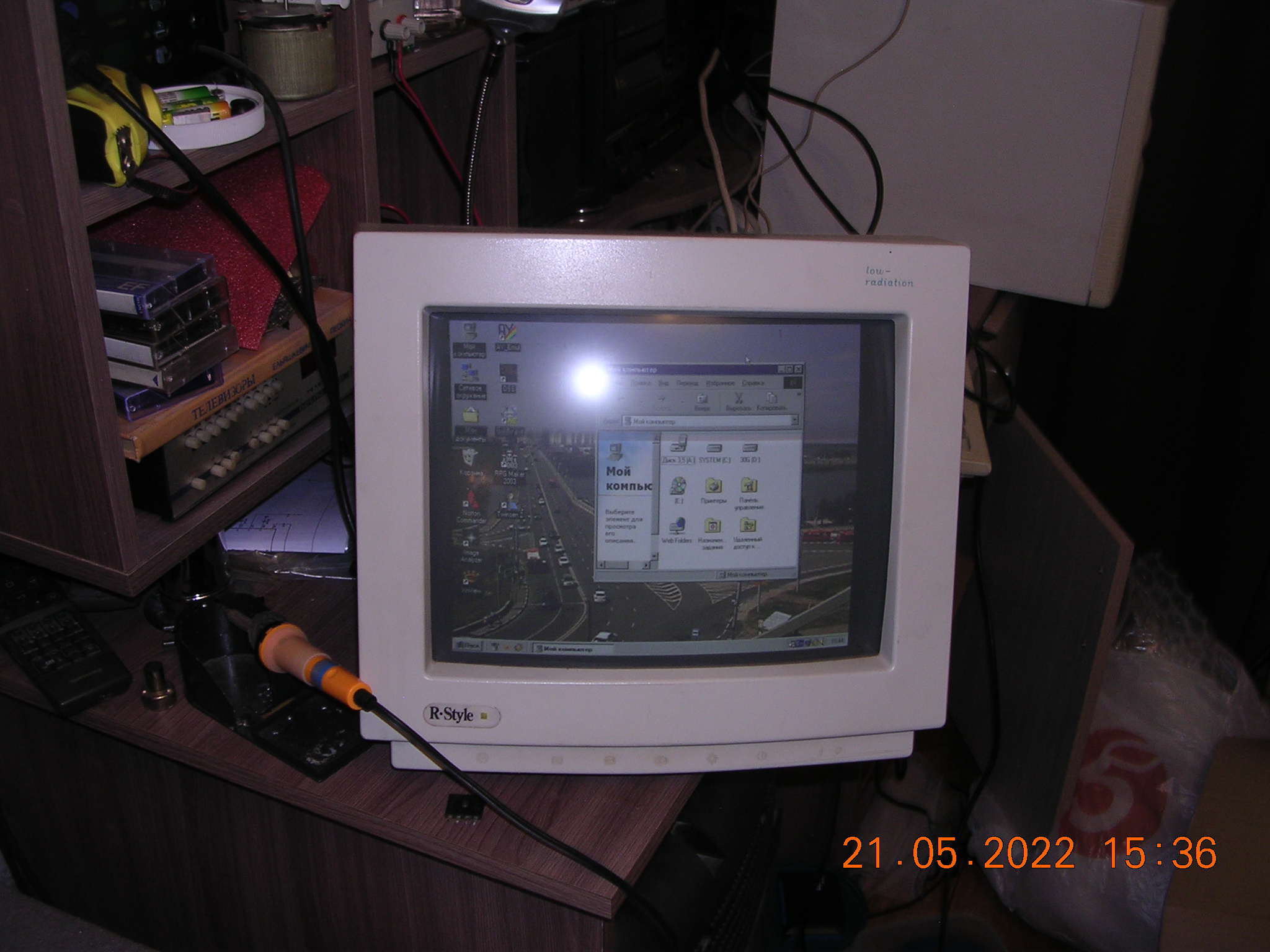

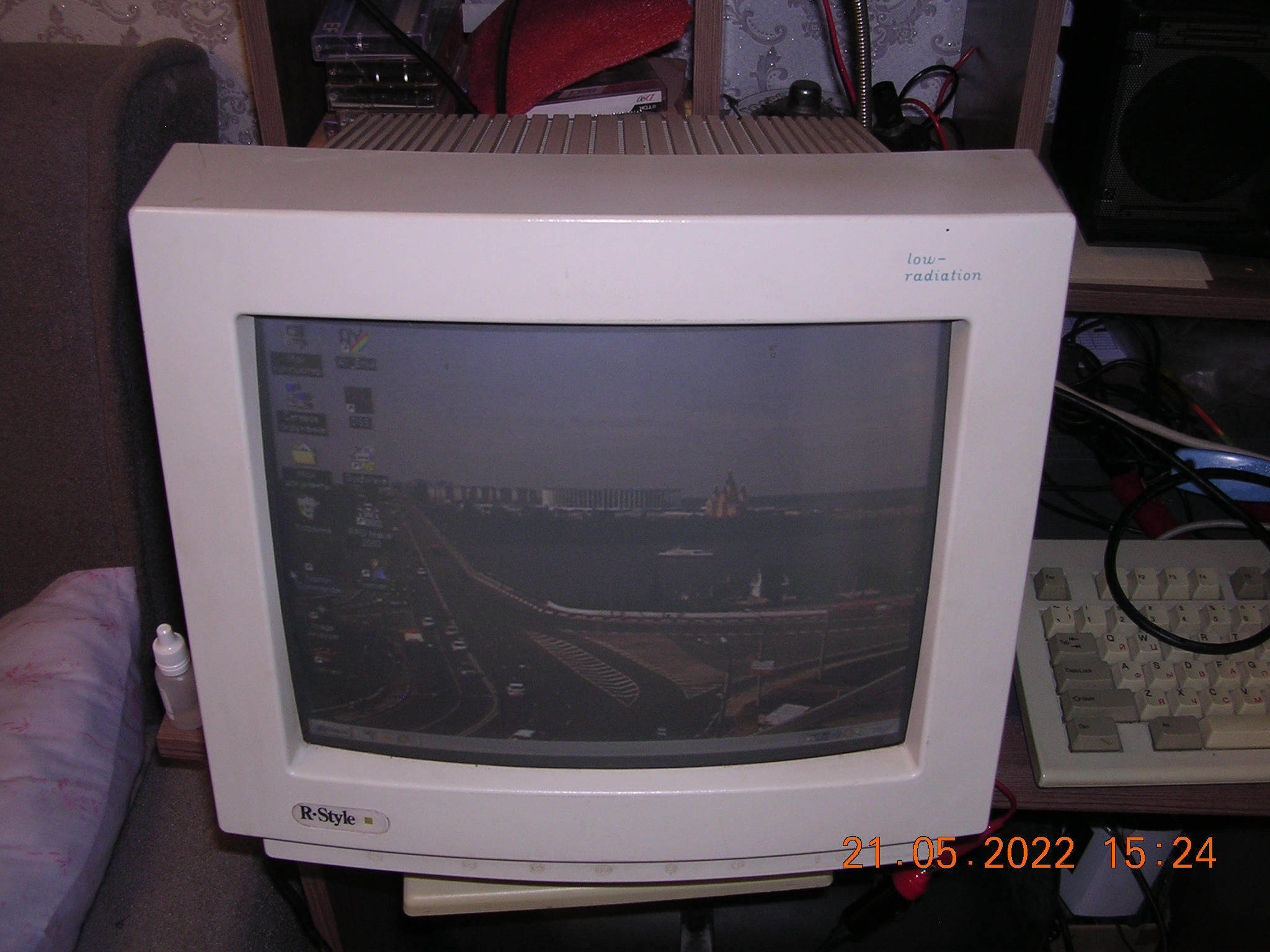

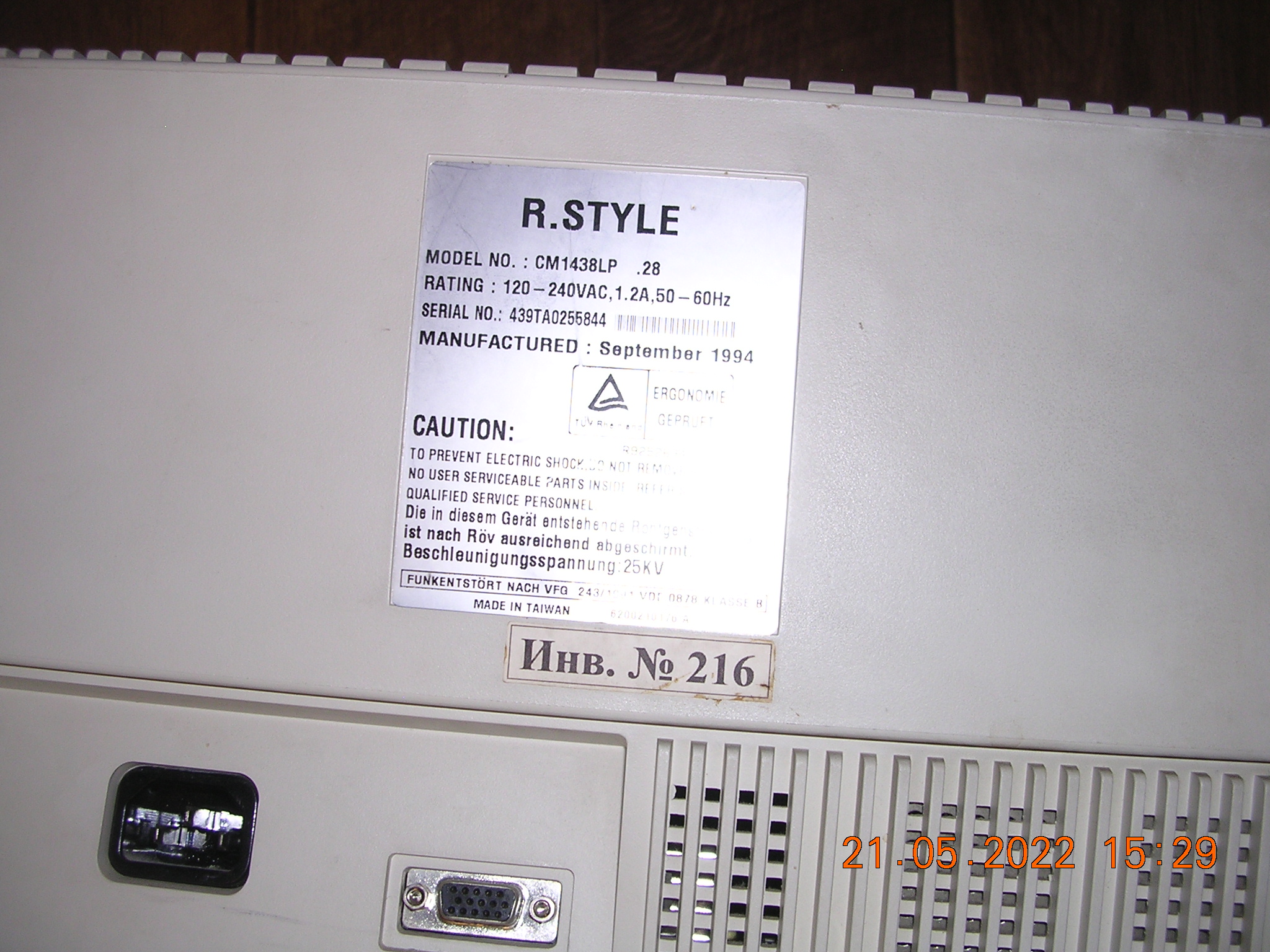

Копание начал с R-Style. Наклейка свидетельствует о дате выпуска Сентябрь 1994, что явно подходит к моей 486 системе.
Кинескоп китайской фирмы CHUNGHWA, довольно распространённый, проблемы с ними на моём опыте довольно редкие. Только один телевизионный в хлам севший попадался, но это наверное последствия "нещадного" использования.

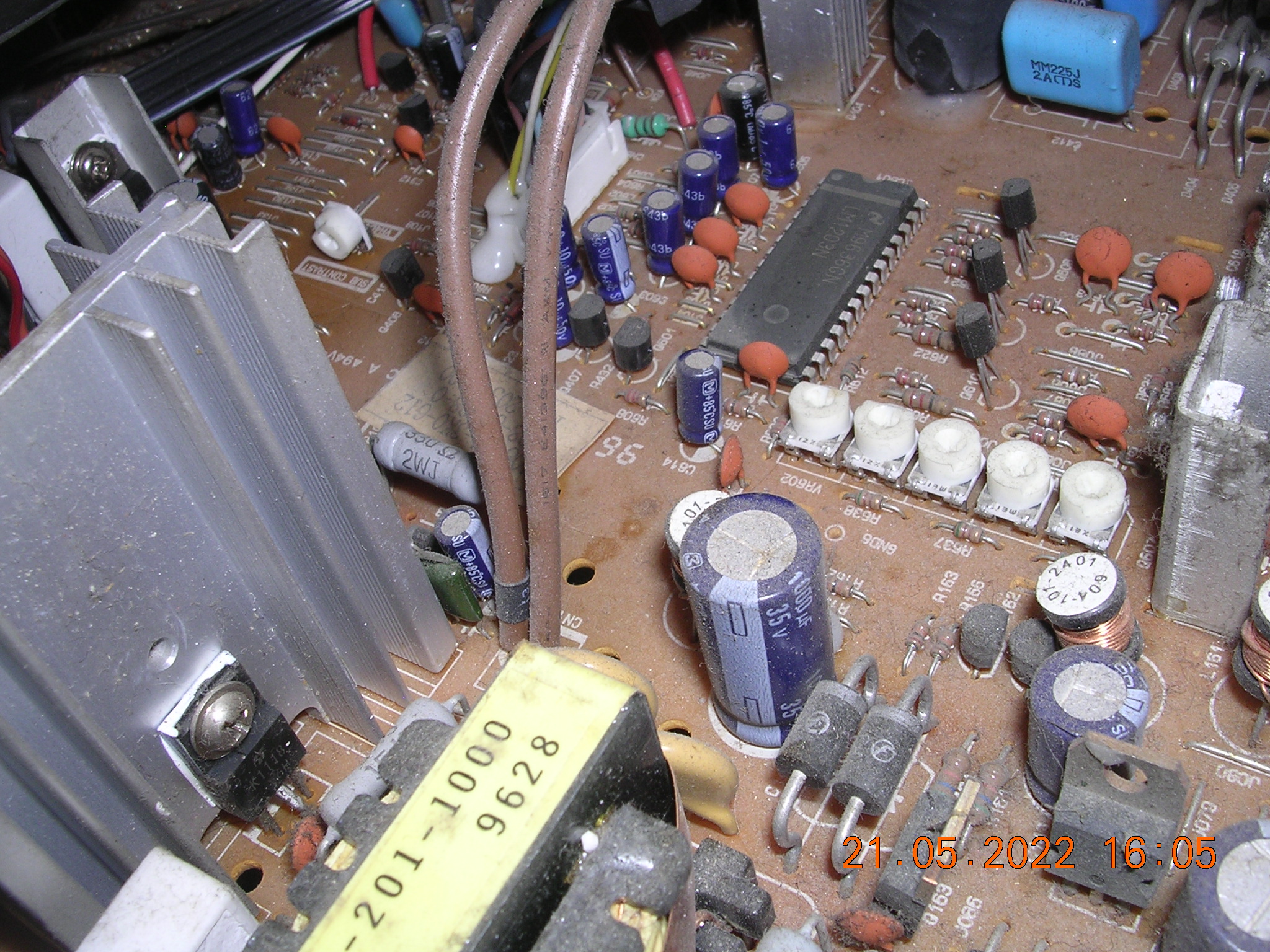

После выравнивания фокуса с ускоряющим на ТДКС и немного более точной подстройки баланса белого, удалось достичь достаточно качественного изображения. Уж на 486 с его разрешениями не выше 640х480 всяко хватит. Кстати, при выставлении 1024х768 он "поплыл", кажется, не поддерживает или проблема с моей видеокартой.

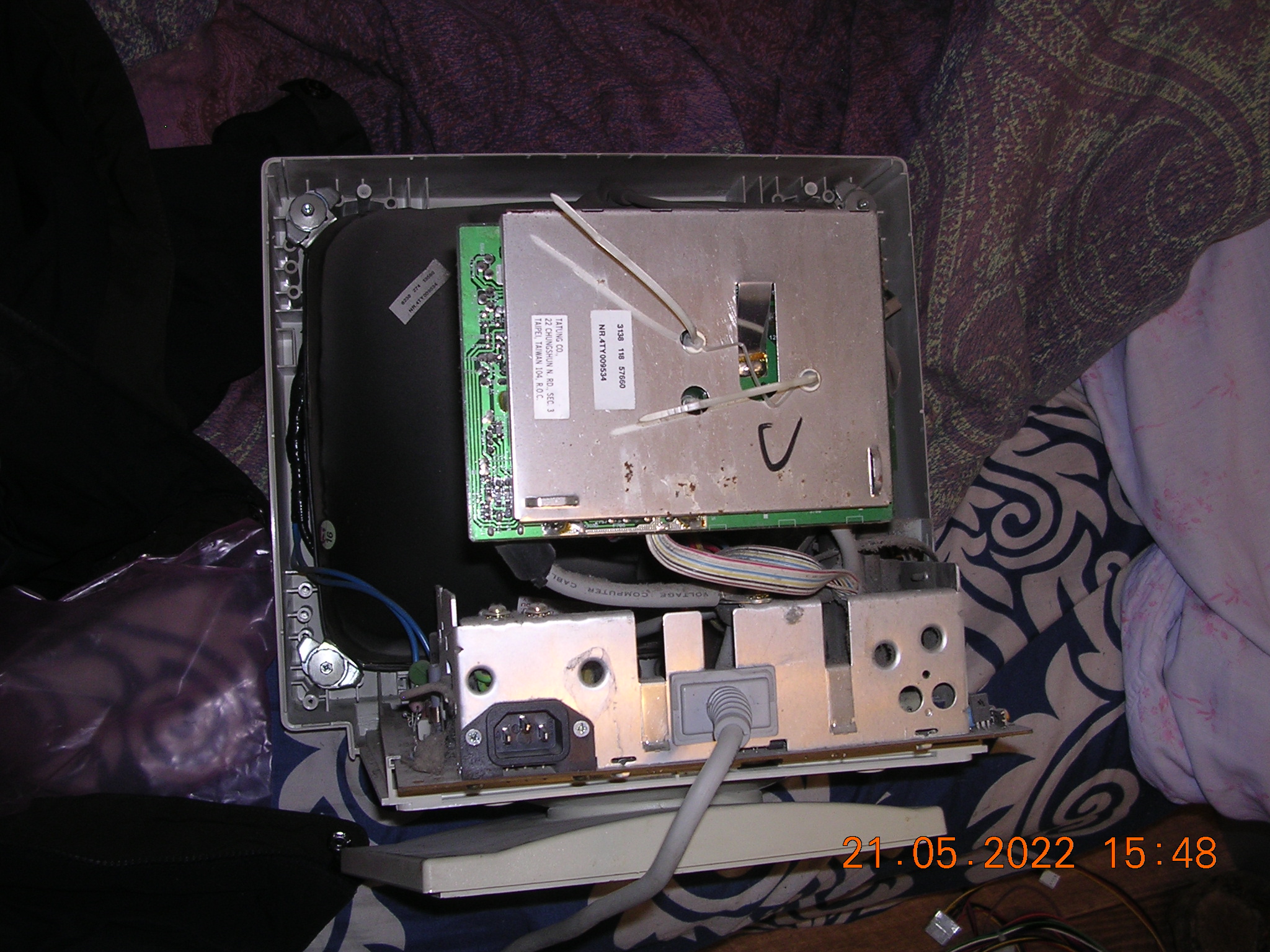

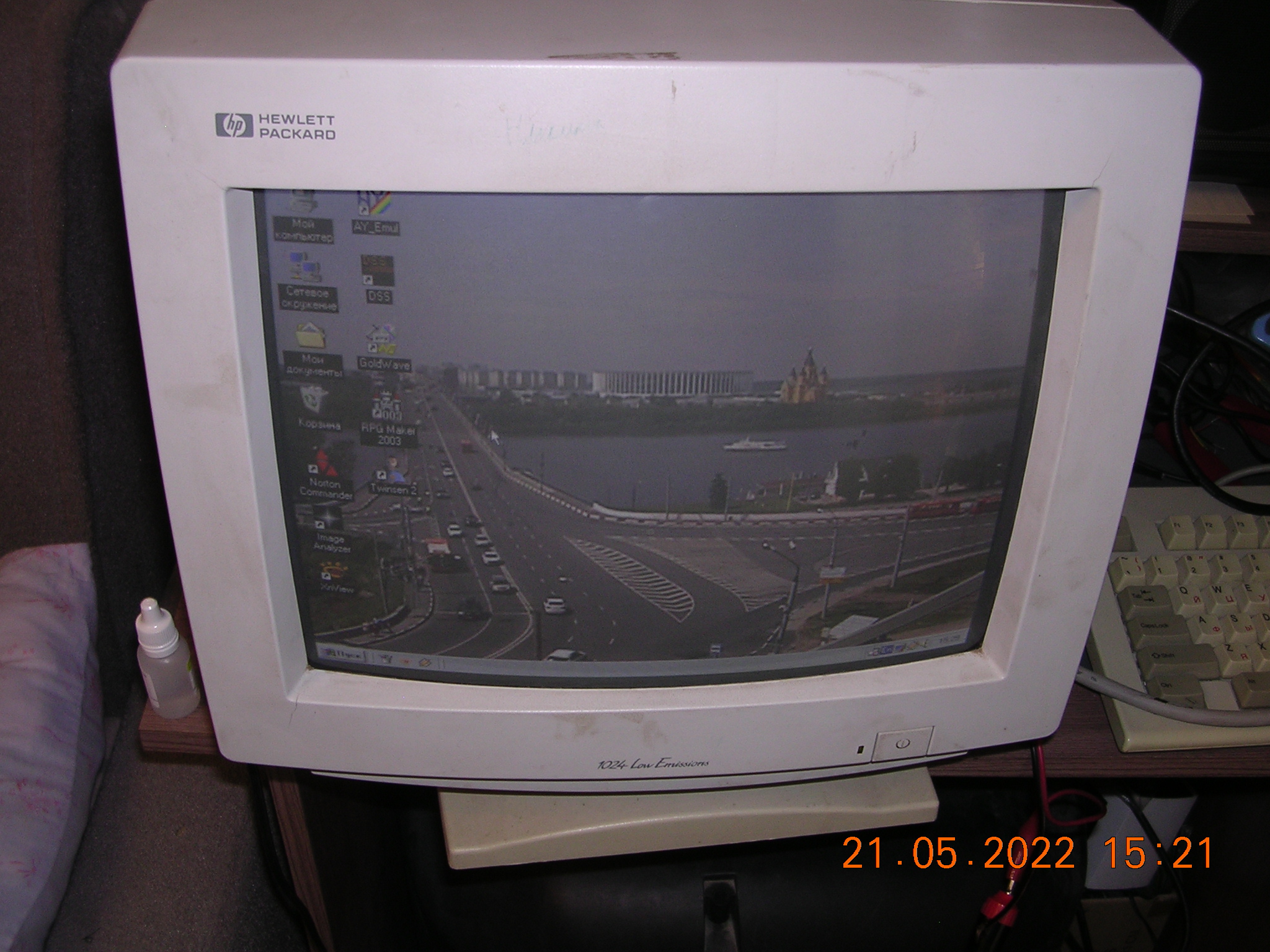

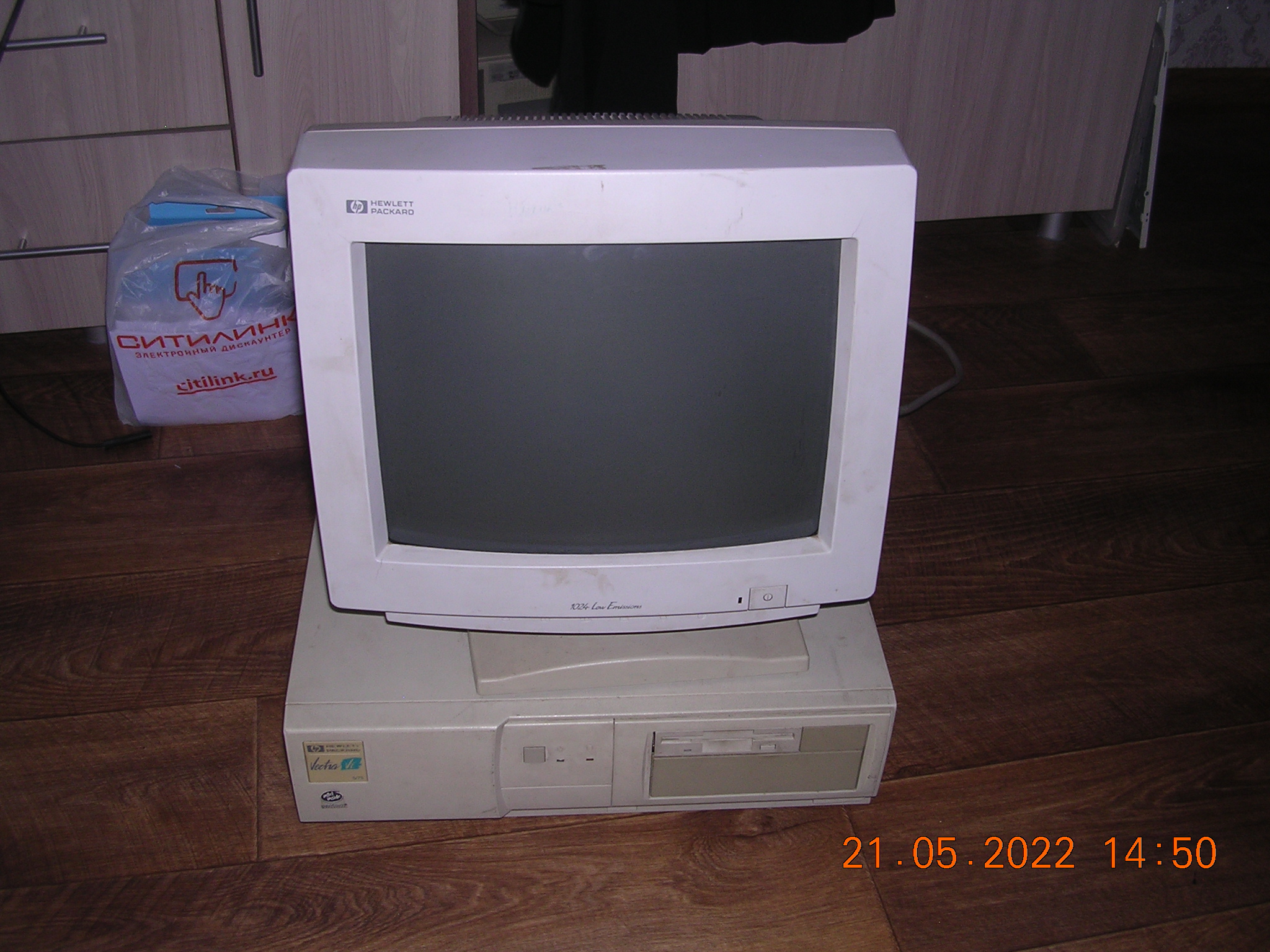

Следующий на очереди - HP.

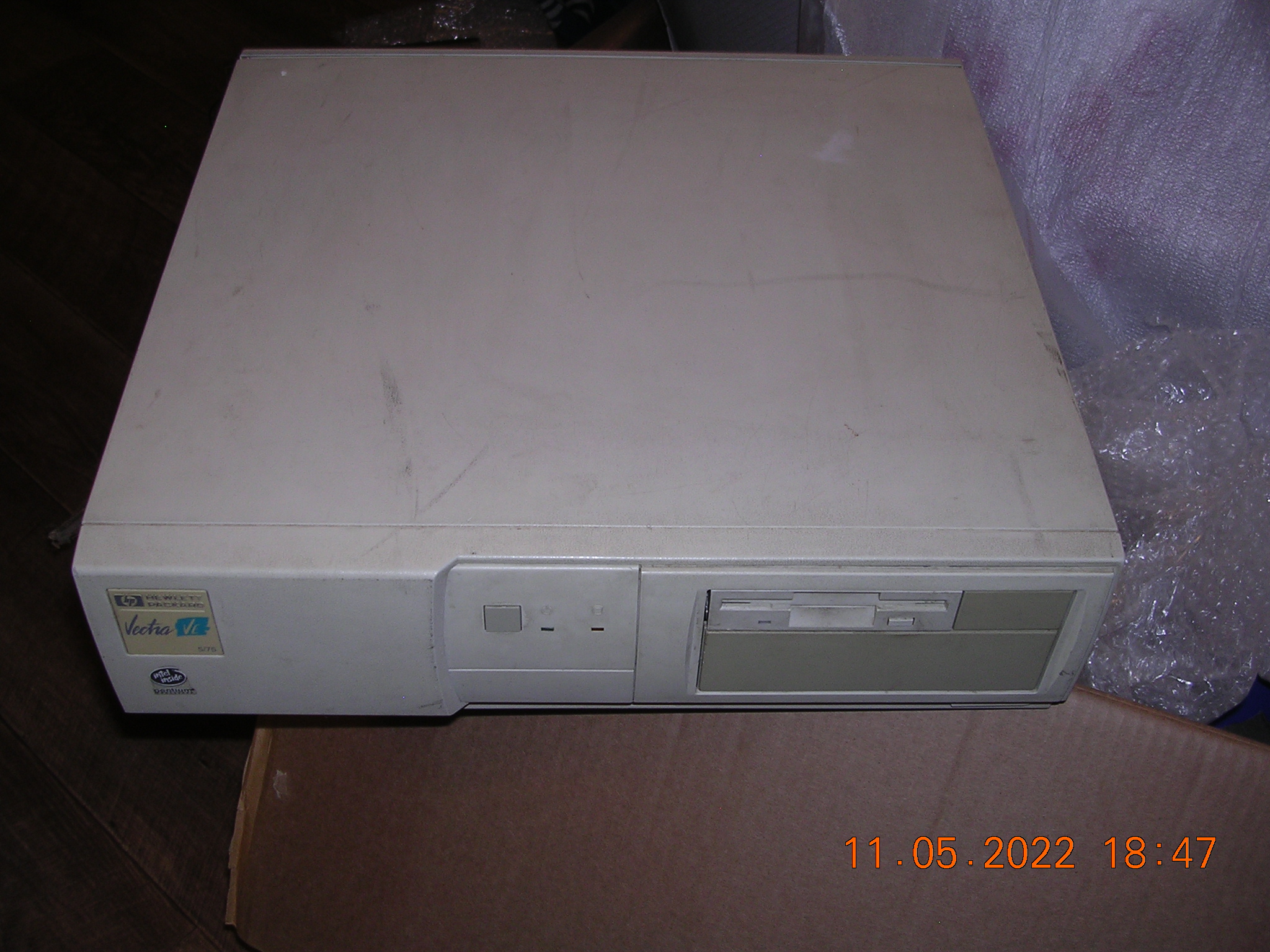

Кинескоп тоже CHUNGHWA, чуть ушёл баланс белого, после подстроек также удалось выровнять. Этот ещё не решил, куда пристроить, под тесты или ещё куда, но мне друг присылал комп HP Vectra ранний П1, но пока не добился работоспособности... Мать не стартует
Однако, с данным монитором смотрится очень хорошо! Одна фирма, ничего не скажешь. Жаль, только пластик по-разному "устал". И, кстати, "морда" монитора не пожелтевшая, но в мелких трещинках, кажется, спец-состав пластмассы. Не желтеть, так трескаться

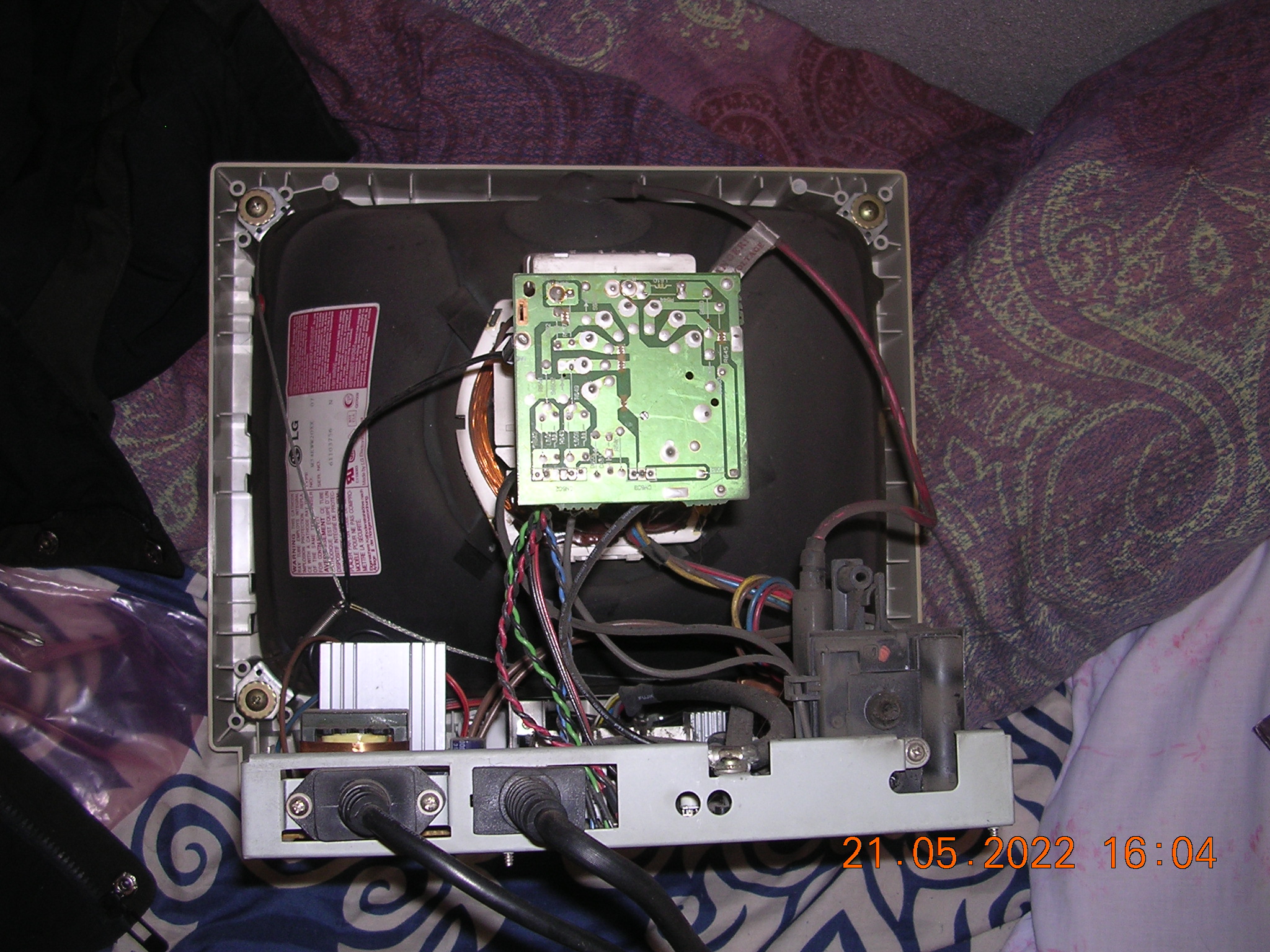

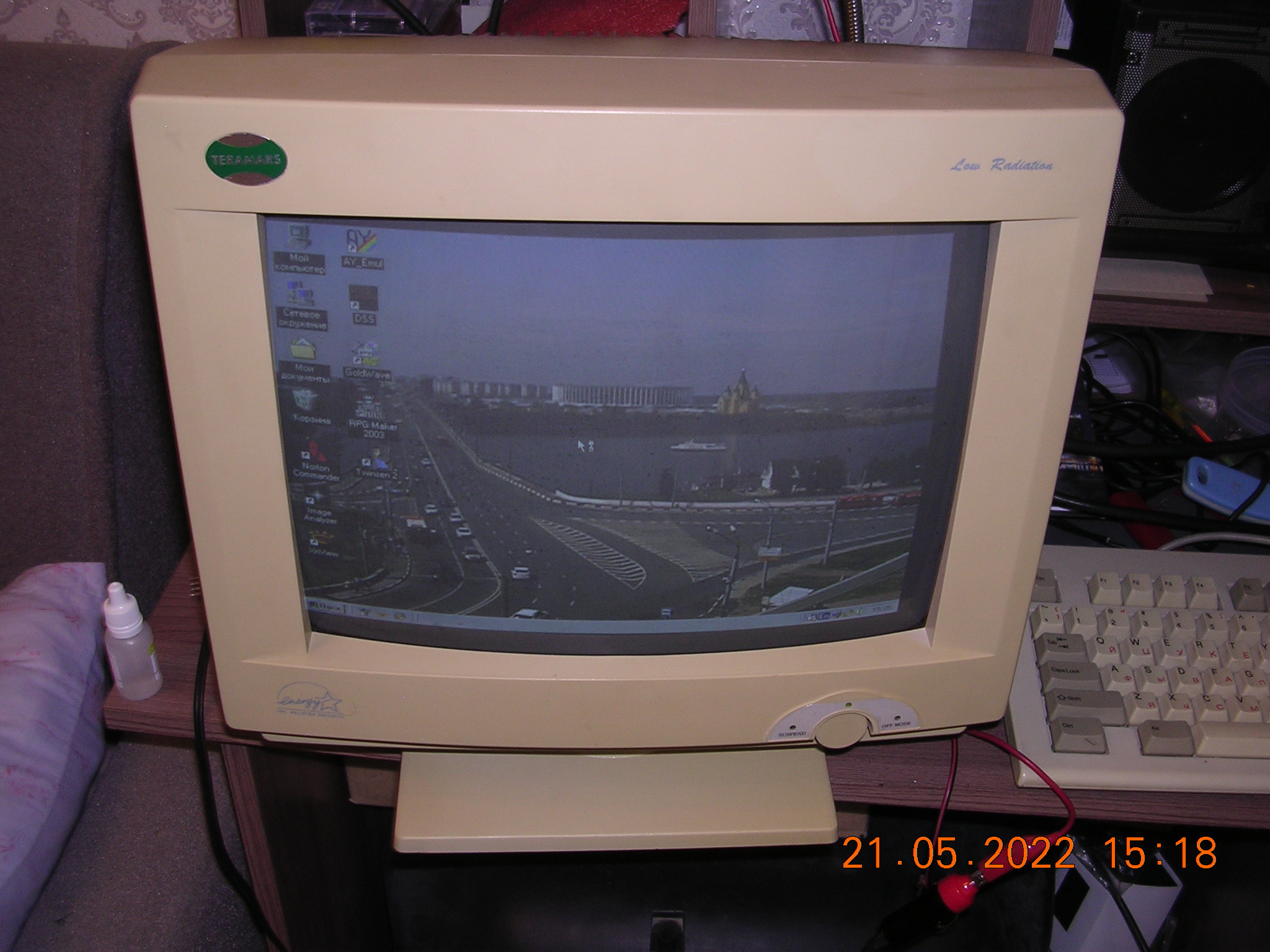

Ну и последний, явно передержанный на солнышке - Teramars. Из-за дизайна и аж трёх светодиодов я подумал, что он как минимум мой ровесник (1993), оказался датируем декабрём 1996, когда уже на смену 3Ne приходили Самсунги с кнопочками и даже OSD-меню... Возможно, просто бюджетная модель. Кинескоп фирмы LG, на удивление. Подозрения на то, что его меняли, либо монитор выпущен ещё позже, чем 1996 г. (иначе бы был GoldStar). Трубка очень плохая, после подстройки относительно-нормальная картинка получается лишь в 640х480, если не борзеть с контрастом. Пока думаю, что с ним делать. Разбирать на запчасти жалко, может, попадётся со временем более живой кинескоп.

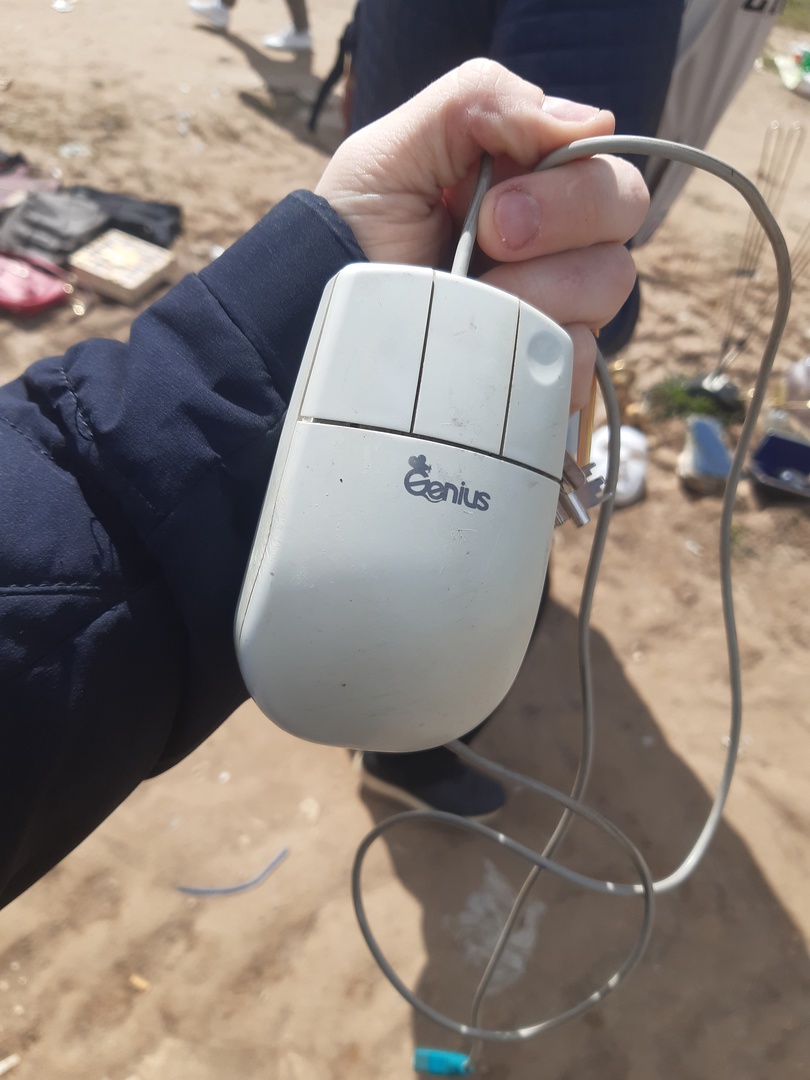

Ну и напоследок, купил на барахолке за 50р мышку Genius на COM-порт, уже вторая по-счёту, только разъём уже зелёный.
Просто помыл, заменил свитч на левой кнопке и заработала, оставлена для слотового PIII.



1024х768 далеко не всеми 14" мониторами поддерживается. Как вариант, вытягивает его только при 60Гц.

--- добавлено 22 май 2022 ---

Не могу я с такими мышами, нужен скролл.



К хорошему быстро привыкаешь, согласен =)

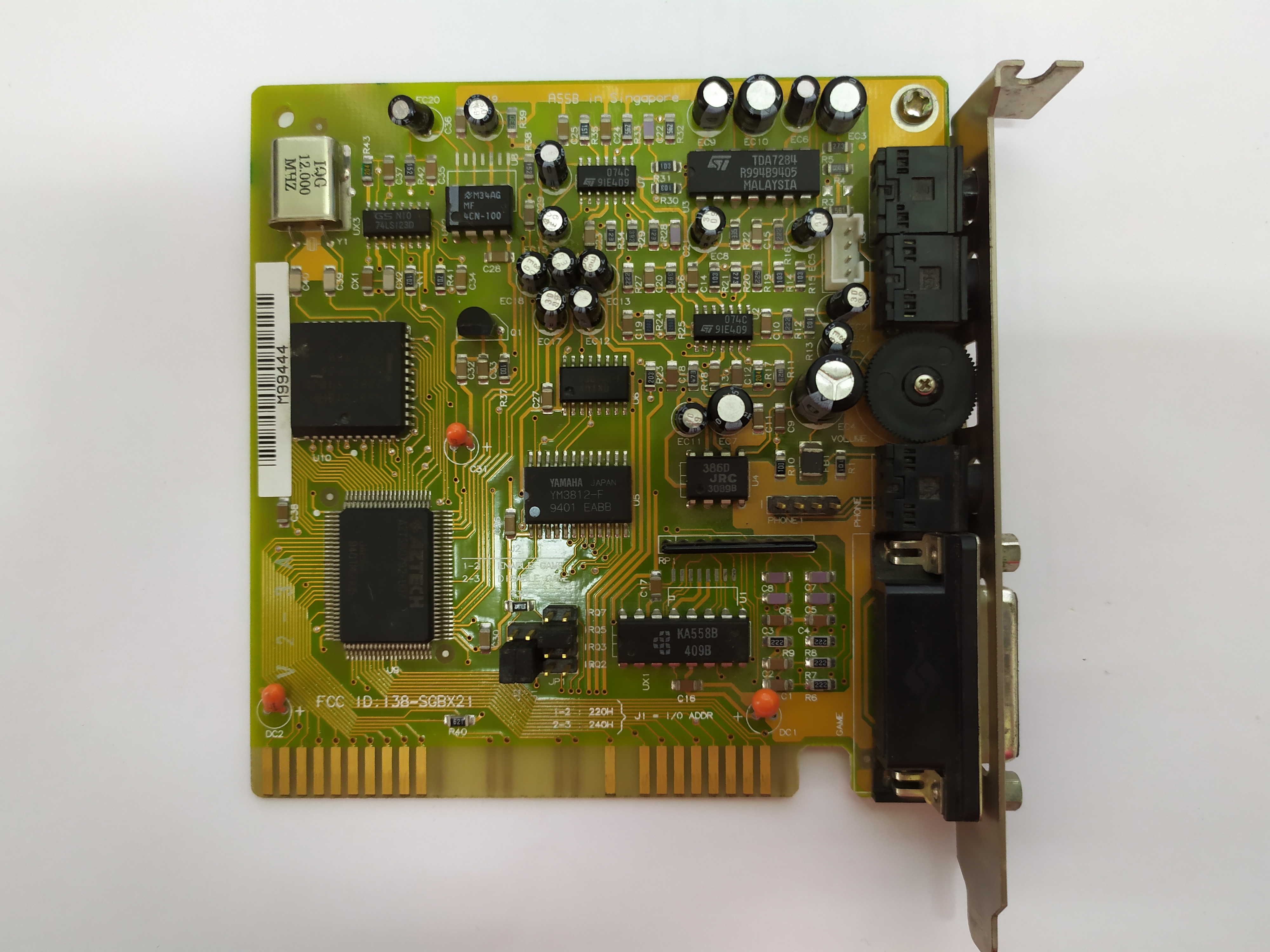

Aztech i38-sgbx21

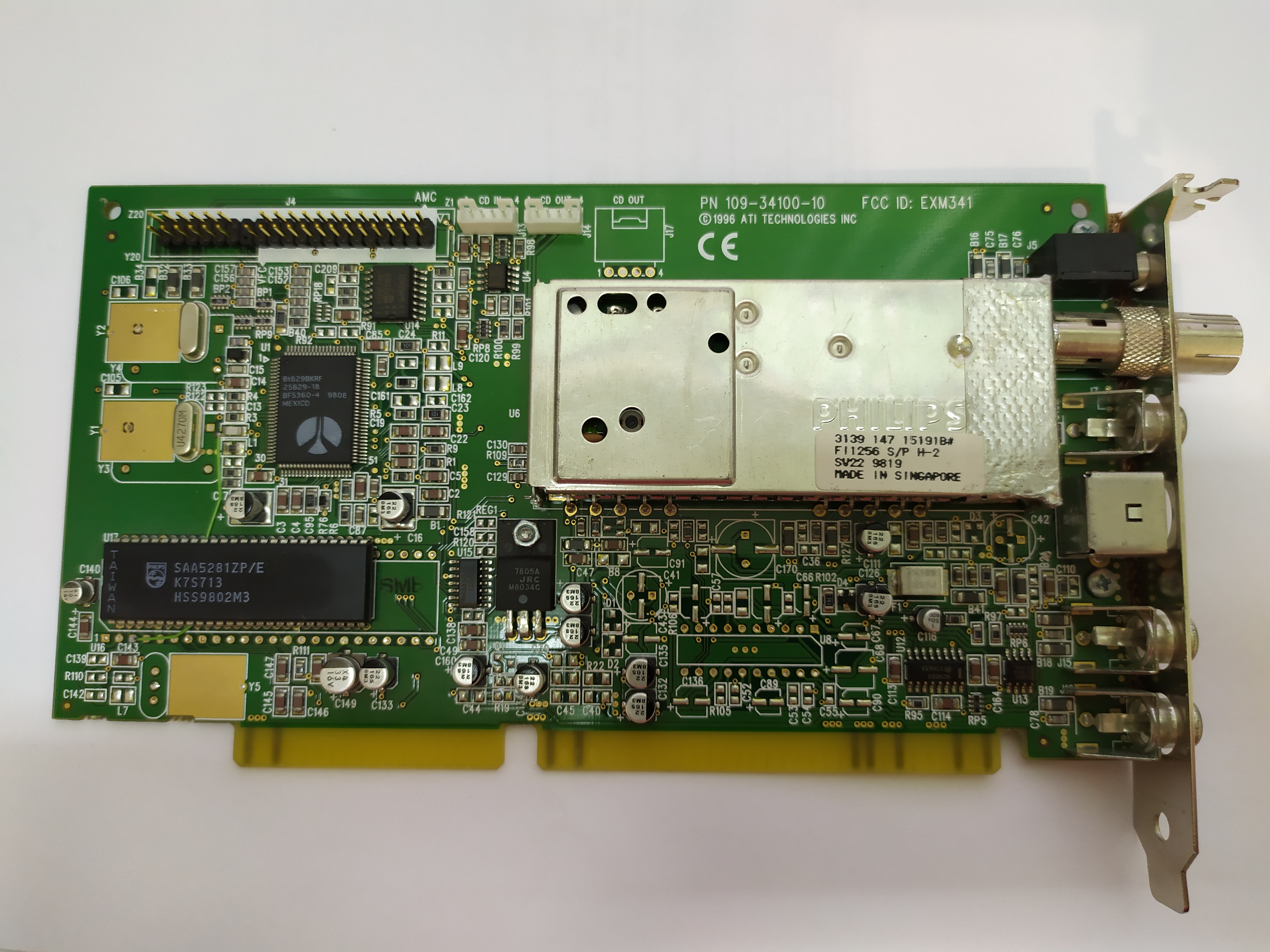

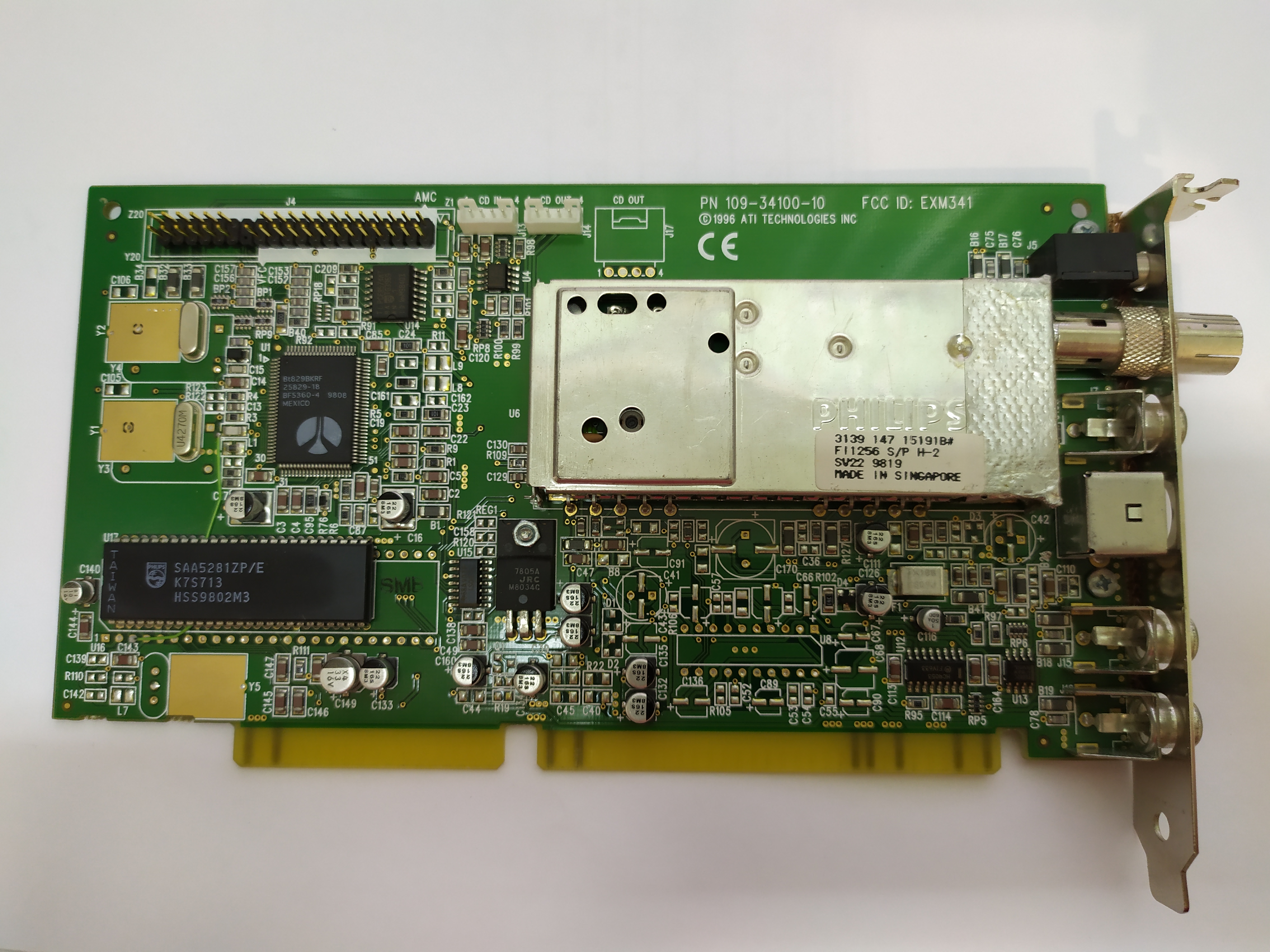

TV tuner ATI EXM341

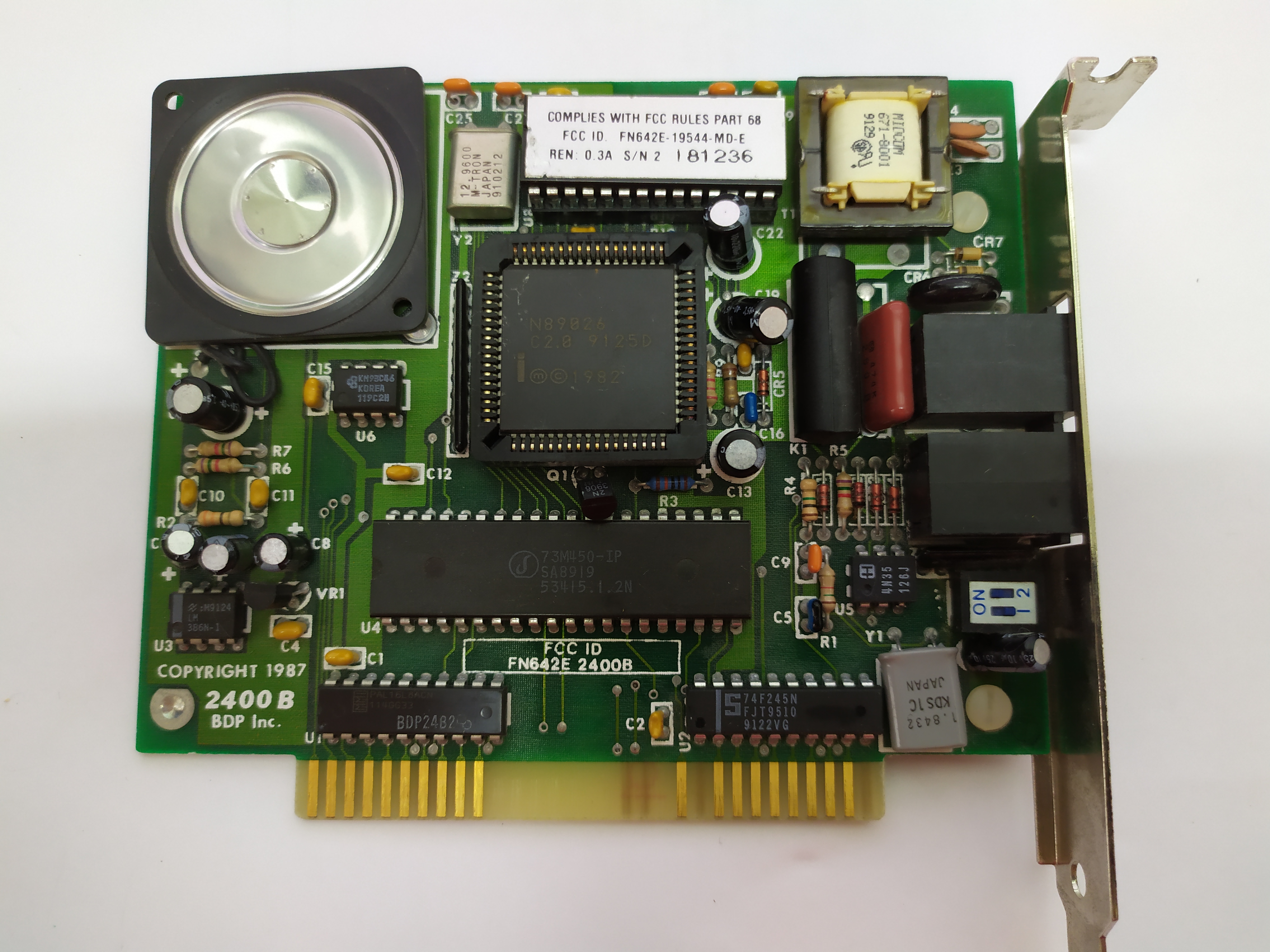

Modem FN642E
