Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



С начала моего увлечения коллекционированием железяк накопилось аж 10 видеокарт PCI. Особо редких среди нет, большая часть представляет собой ширпотреб вроде S3 Trio 64, но есть и интересные экземпляры:

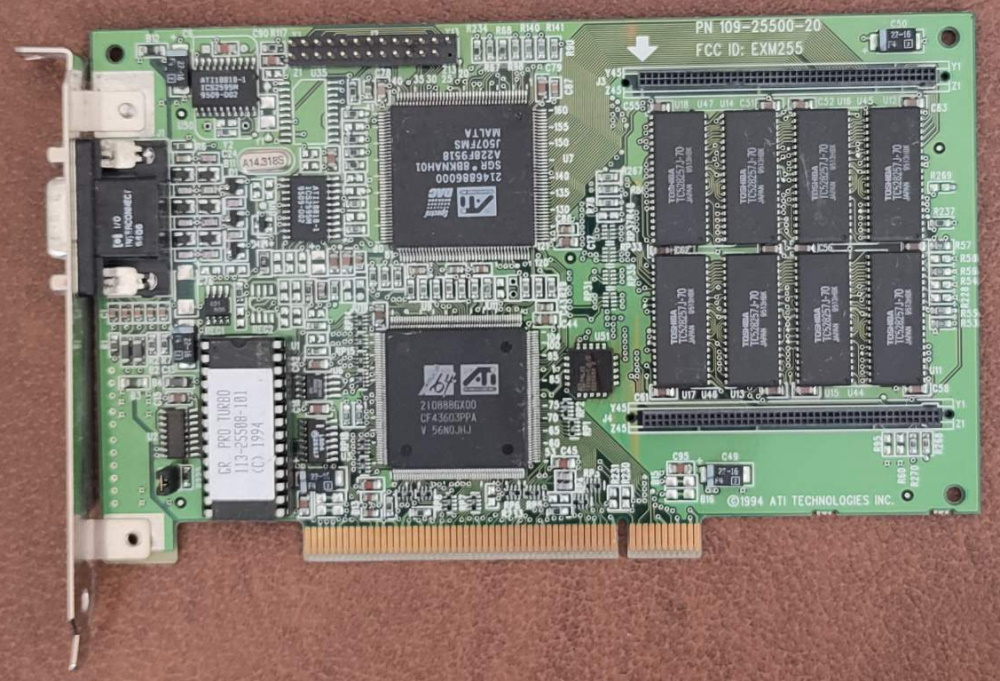

1) ATI Graphics Pro Turbo (2 Мб). Вроде как имела рекомендованную цену $449, была ориентирована на геймеров. Выглядит серьёзно и дорого.

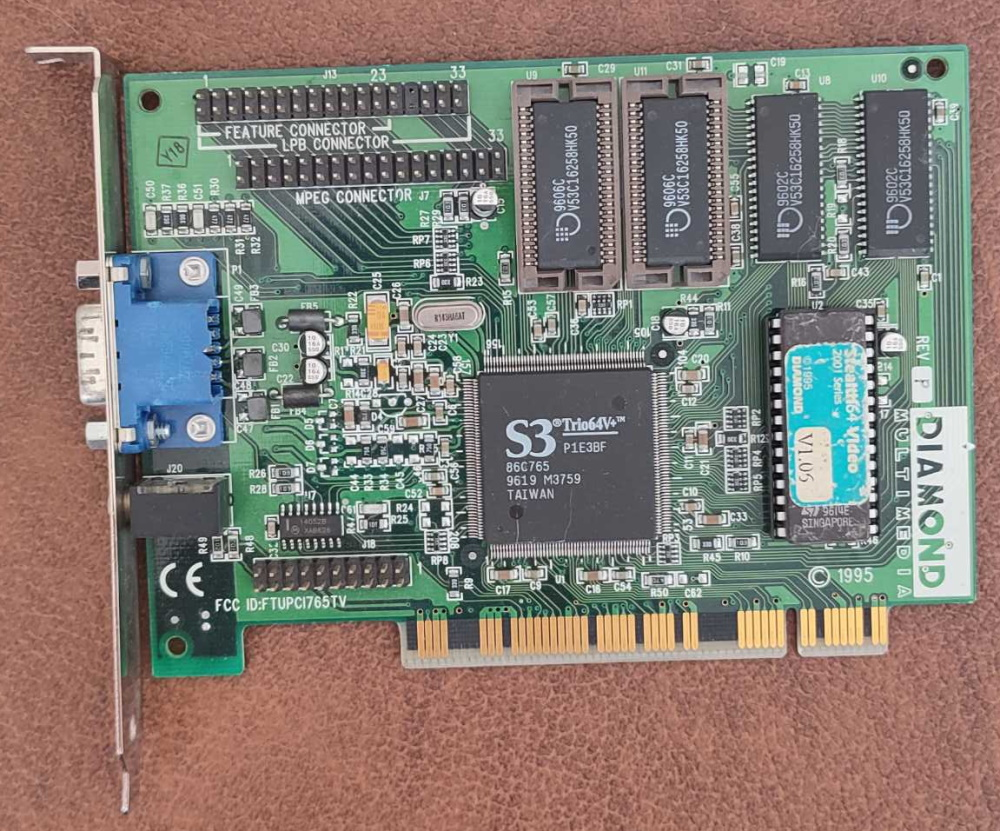

2) Diamond Stealth 64 (S3 Trio 64V+). Интересна прежде всего тем, что Diamond, в остальном ничего особенного, обычная S3 со всеми вытекающими из этого плюсами.



3) Diamond Monster Fusion SDRAM PCI (Voodoo Banshee). Оригинальный радиатор, к сожалению, не сохранился. Наверное, интересна тем, что в исполнении PCI.



@Yuriy_X, вы все же поставьте на banshee вертелку, все для этого есть С каких карт радиатор подходит, думаю и сами знаете



Да, конечно, если буду пользоваться, обязательно поставлю, вариантов много. Я её, когда купил, сразу проверил на работоспособность и убрал в коробку. Сейчас не применяю, потому что для glide-игр есть система с Voodoo 3 3000, а в SS7 конфигурации использую TNT как более совместимую с DOS-играми.



Ещё добыл немножко AGP-карточек, первые две с прицелом на использование под Windows 9x.

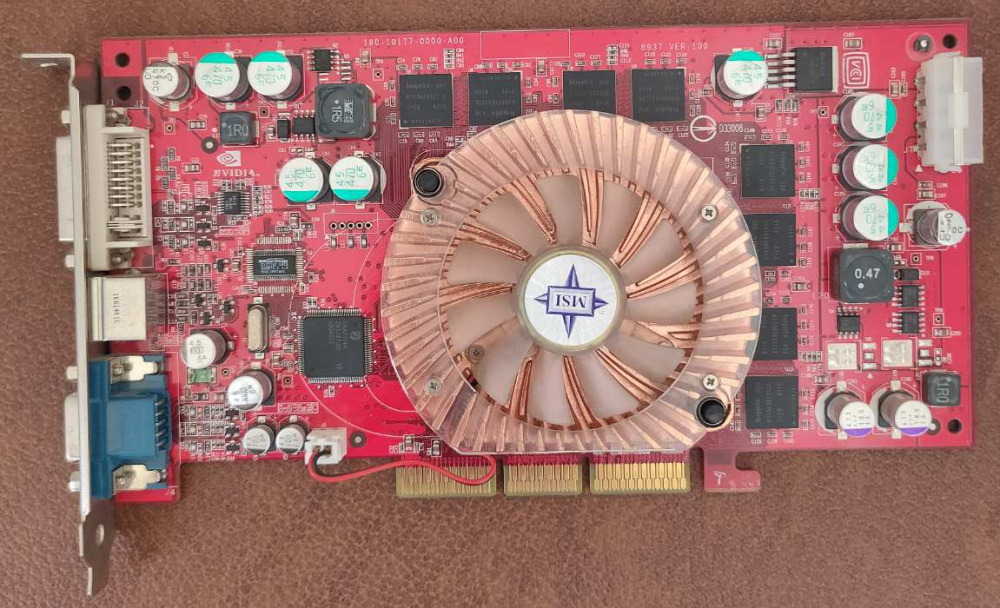

1) MSI 5900 XT (FX5900XT-VTD128)

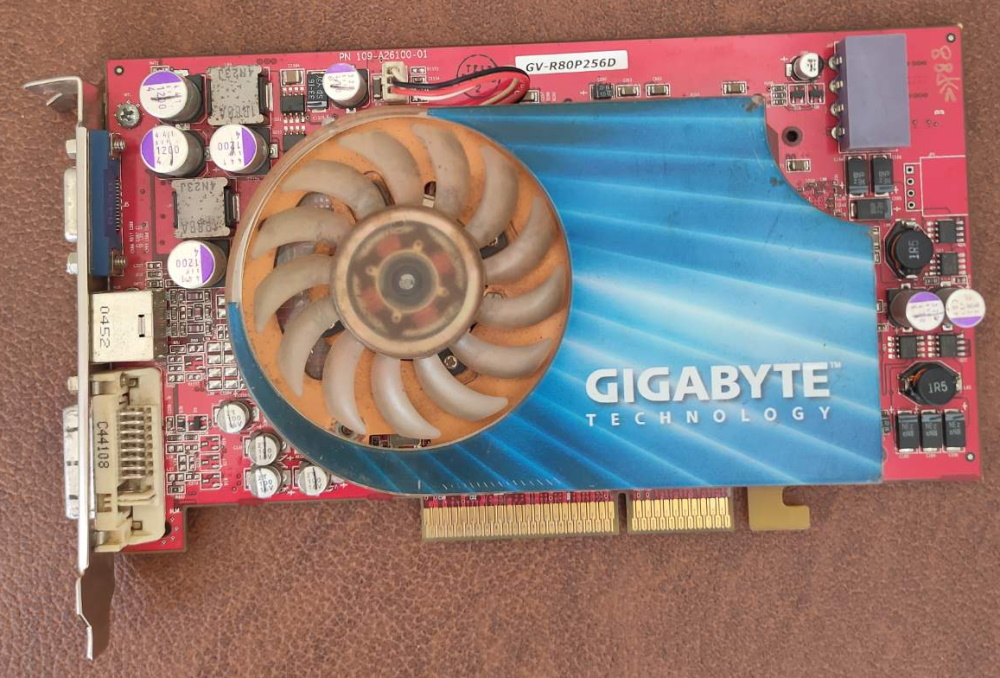

2) Gigabyte Radeon X800 Pro 256 Мб (GV-R80P256D)

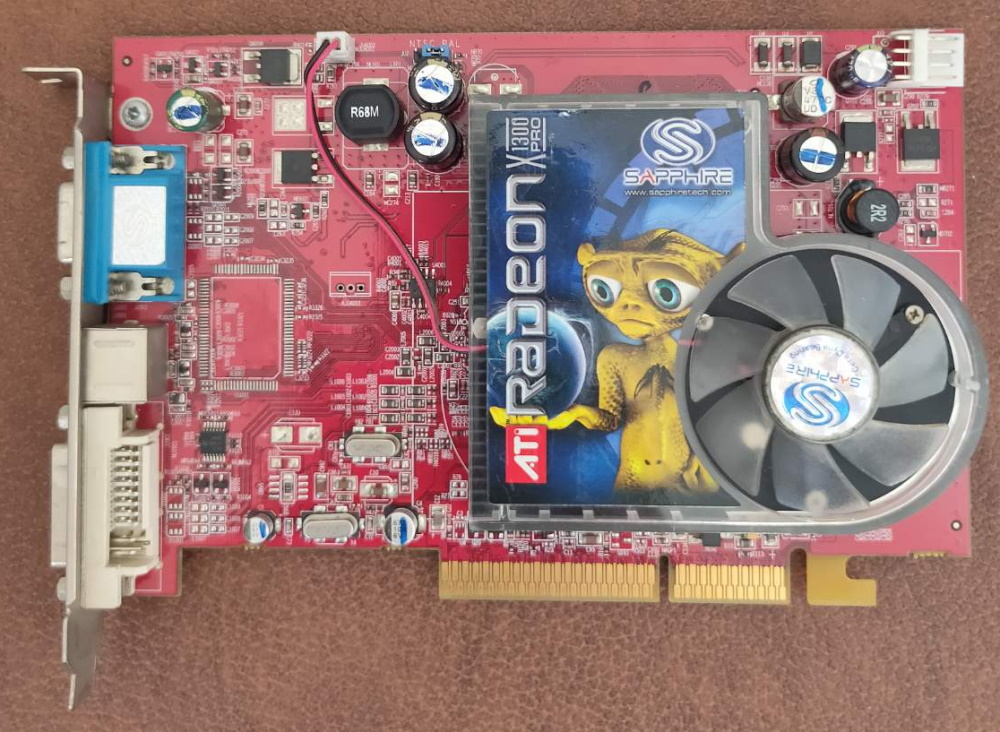

3) Sapphire Radeon X1300 Pro 256 Mb (специально не искал, взял прицепом)



Они все три уже не вписываются в эпоху Windows 98, так как рассчитаны на установку в систему S478



@Hustler, имеешь в виду, что они избыточны для Windows 9x? Так-то они нормально работают под 98. По крайней мере, X800 проверял.



Конечно избыточны. Последние две вообще под AGP8X, это как минимум сокет 478, ибо на BX чипсетах только AGP2X. Под 98-ю винду, можно считать максимальной карту уровня Voodoo3 или GeForce2



Ну это больше был спортивный интерес, нежели какие-то практические соображения - собрать максимально мощную систему под Windows 98 с ISA. Сначала редкая материнка, потом процессор, который тоже мало где встречается и т. д. А последняя видюшка мне прицепом досталась, в ней вообще никакого смысла нет - для конфигурации с Windows 9x нет драйверов, а для XP слабовата будет.



@Yuriy_X, с приобретениями! 5900 вообще едва ли не любимая моя карта У меня одних только XT шесть экземпляров)



@Thomas Wolfe, спасибо) А с чем связан интерес к этой карте? Взял её для самой мощной конфигурации с P4 и ISA, правда пока там стоит X800 Pro с медным Zalman'ом.



@Yuriy_X, сложная технология, куча транзисторов..)) а если еще серьезнее, то потому что последняя карта из той эпохи, которая мне так памятна старыми добрыми играми.. субъективно) У меня такой карты никогда не было, после ti4200 был большой перерыв, видимо еще и поэтому, - я тогда осознанно перестал играть, потому что играл, пожалуй, слишком много.. - 5900 для меня символ того, что я пропустил)



@Thomas Wolfe, интересно) Как-то больше привык, что большинство форумчан тянутся к железкам, которые в детстве/юности были недостижимы либо просто необычным, интересным в функциональном плане. Я больше к первой категории себя отношу. Как-то неосознанно набрал на радиорынке у продавцов старым железом штуки четыре Radeon 9600XT от разных брендов. Одно время очень хотелось купить эту видеокарту, она тогда стоила около $150, если мне не изменяет память. Но, будучи ещё студентом, смог себе позволить только Radeon 9000.



Господа, у меня новый старый ноутбук Распробовав музон WaveTable синта я спросил на вогонсах в каких ноутах его можно встретить, чтоб General Midi играл в чистом досе, и мне назвали два:

The quest for the perfect retro laptop: a saga - Page 28 \ VOGONS

Собственно Сименс я довольно быстро купил и уже показал вам: Фотографии наших PC раритетов, а компак как-то под руки не попадался до сегодняшнего дня. Вот он:

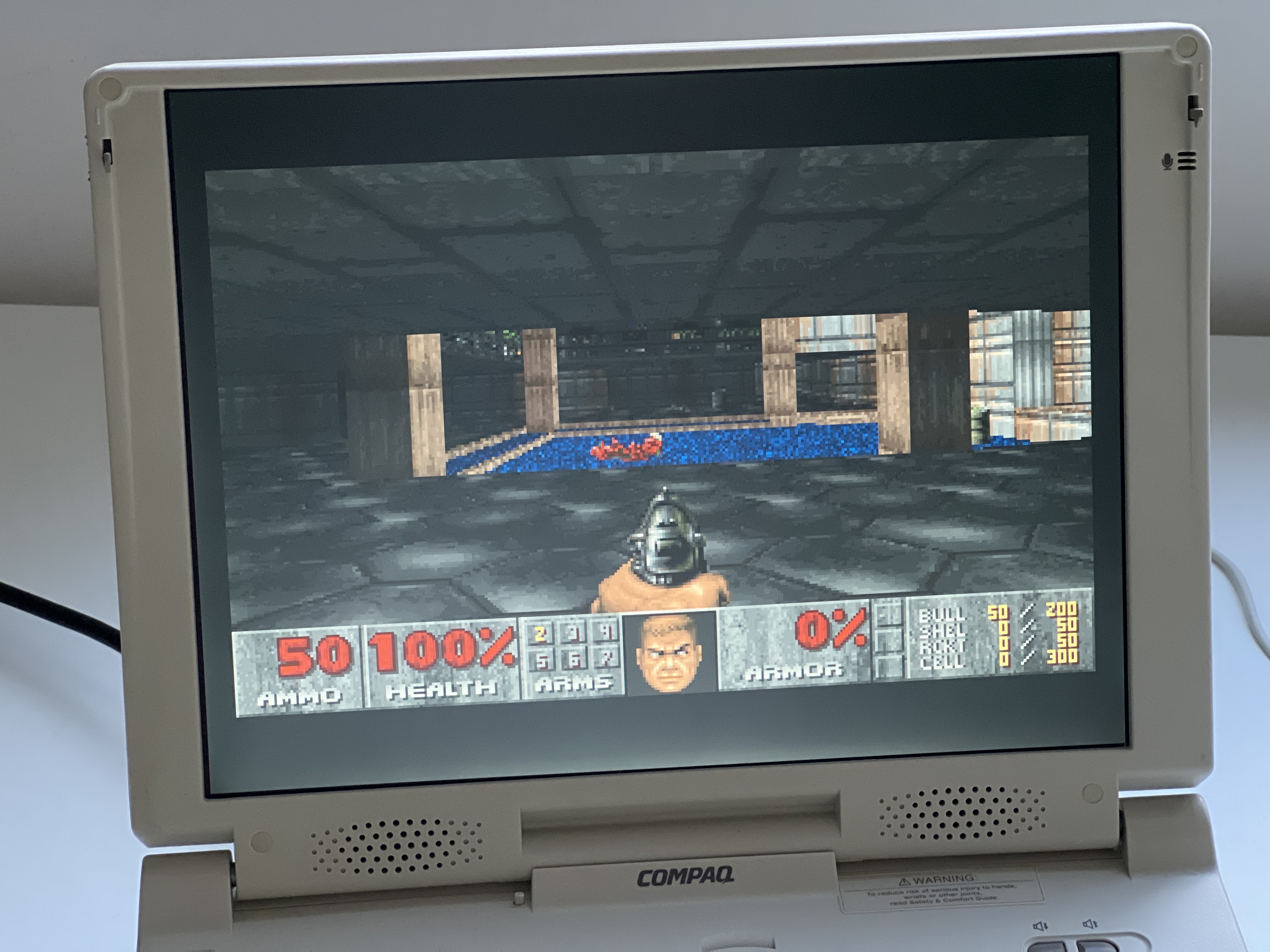

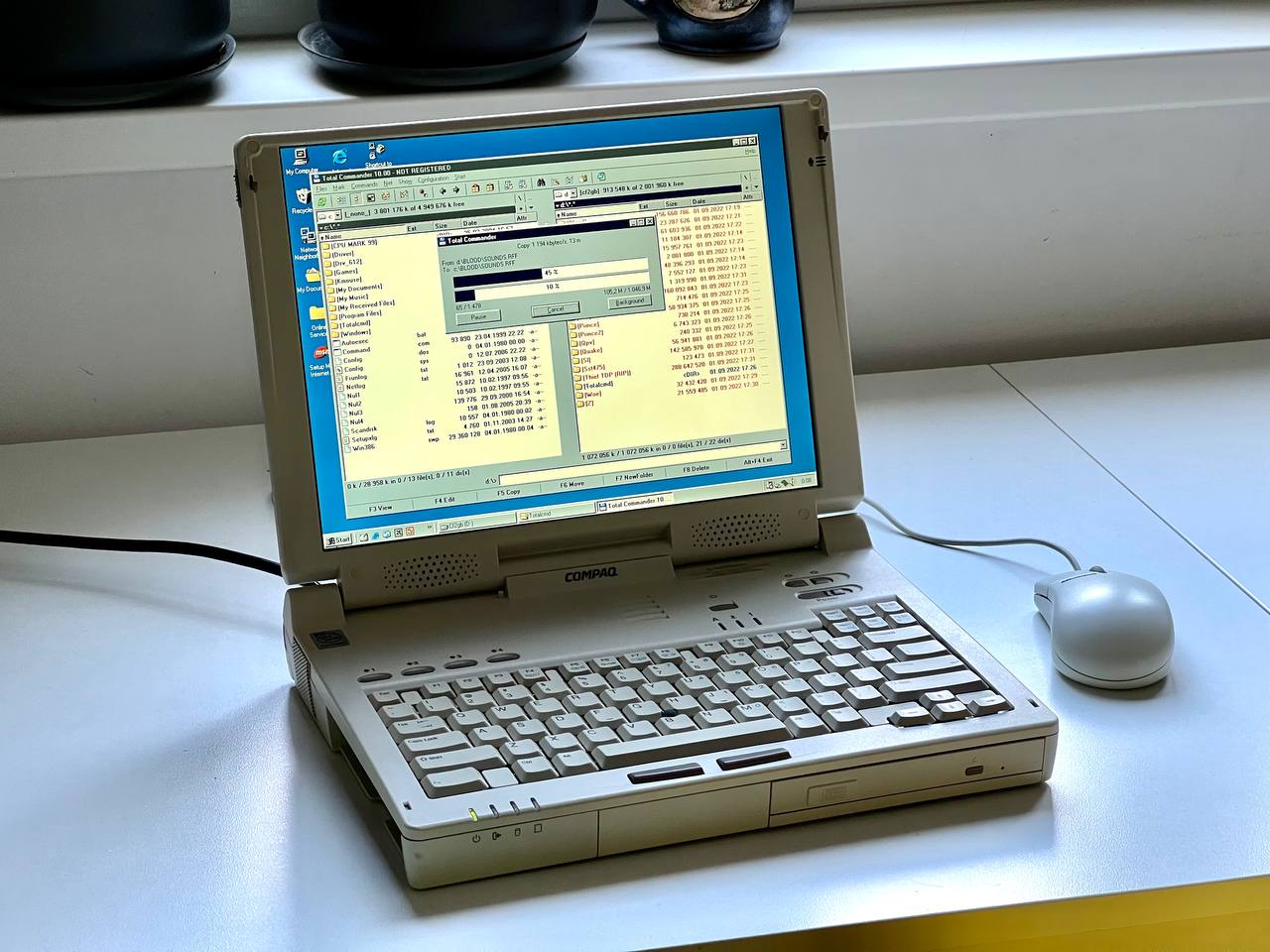

Compaq Armada 7792DMT
Processor: Intel Mobile Pentium MMX, 266MHz
Display: 13" TN 1024x768
GPU: S3 Aurora64 V+ (86CM65) (2Mb)
RAM: 96Mb (2 slots, 32 MB soldered (up to 144))
Audio: ESS ES1878 & ES690F

Увы, оба ноутбука не могут классическое досовое 320х200 растягивать полностью, выводит как есть по цифрам - сплющено.



За звук отвечают одинаковые чипы в обоих, но в сименсе мелкие динамики и расположены под запястьями, звучат словно наушники затычки кинули рядом и они орут. В компаке динамики больше и расположены в мониторе. Еще сименс очень странно спроектирован и абсолютно все экземпляры покрыты трещинами, видимо неверное распределение нагрузки по корпусу. А вот компак достался в идеальном состоянии и с ярким экраном. И наконец сименсу нужен внешний блок питания, а в компак 220 напрямую подается.

Успел запустить несколько игр: Prince 2, Duke 3d, Blood, Descent 2, LBA. Везде WaveTable работает как надо, в чистом досе, как доктор прописал. Но ряд игр падают с ошибками в чистом досе, но работают в винде. Будем разбираться в профильных темах

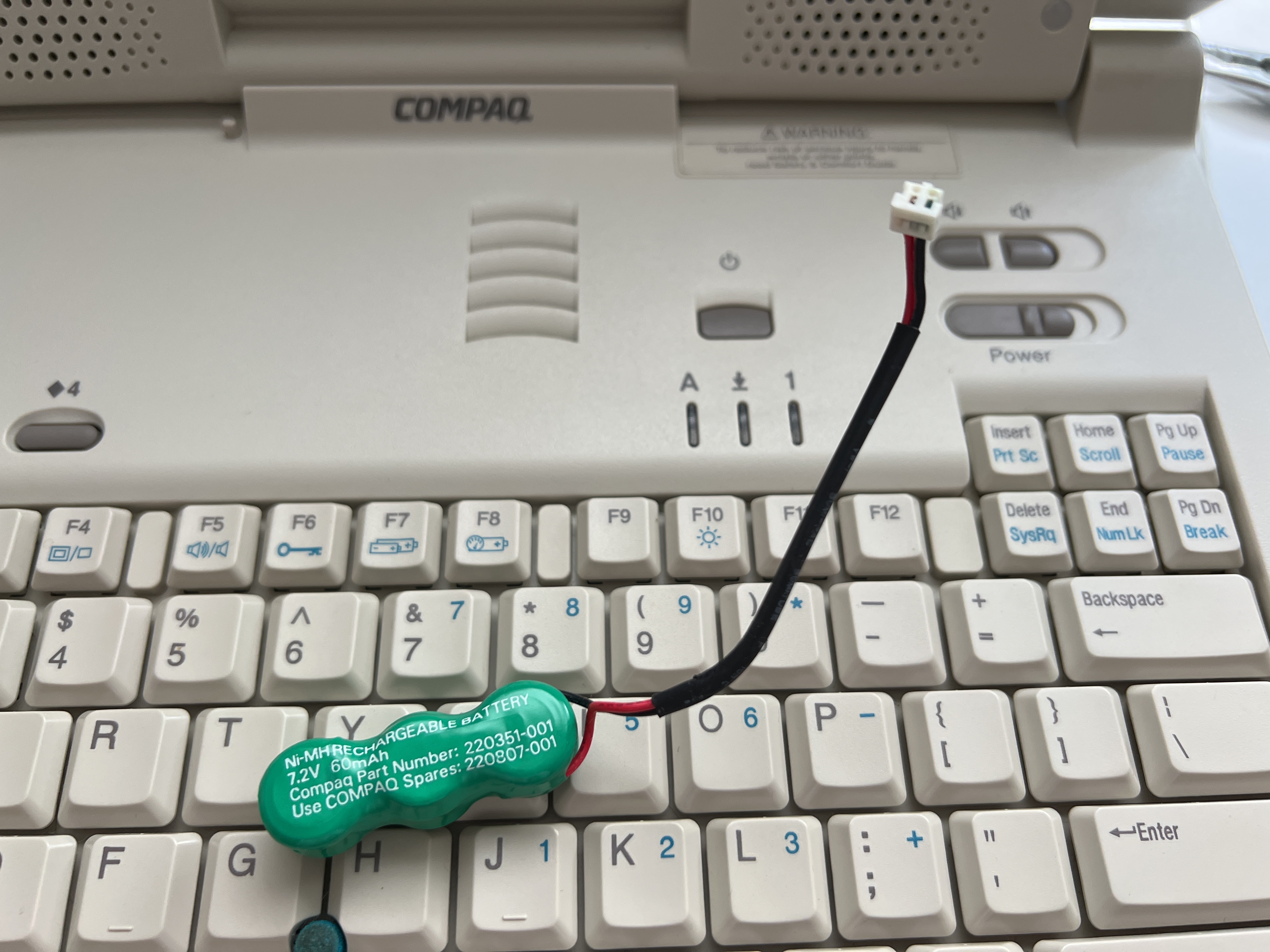

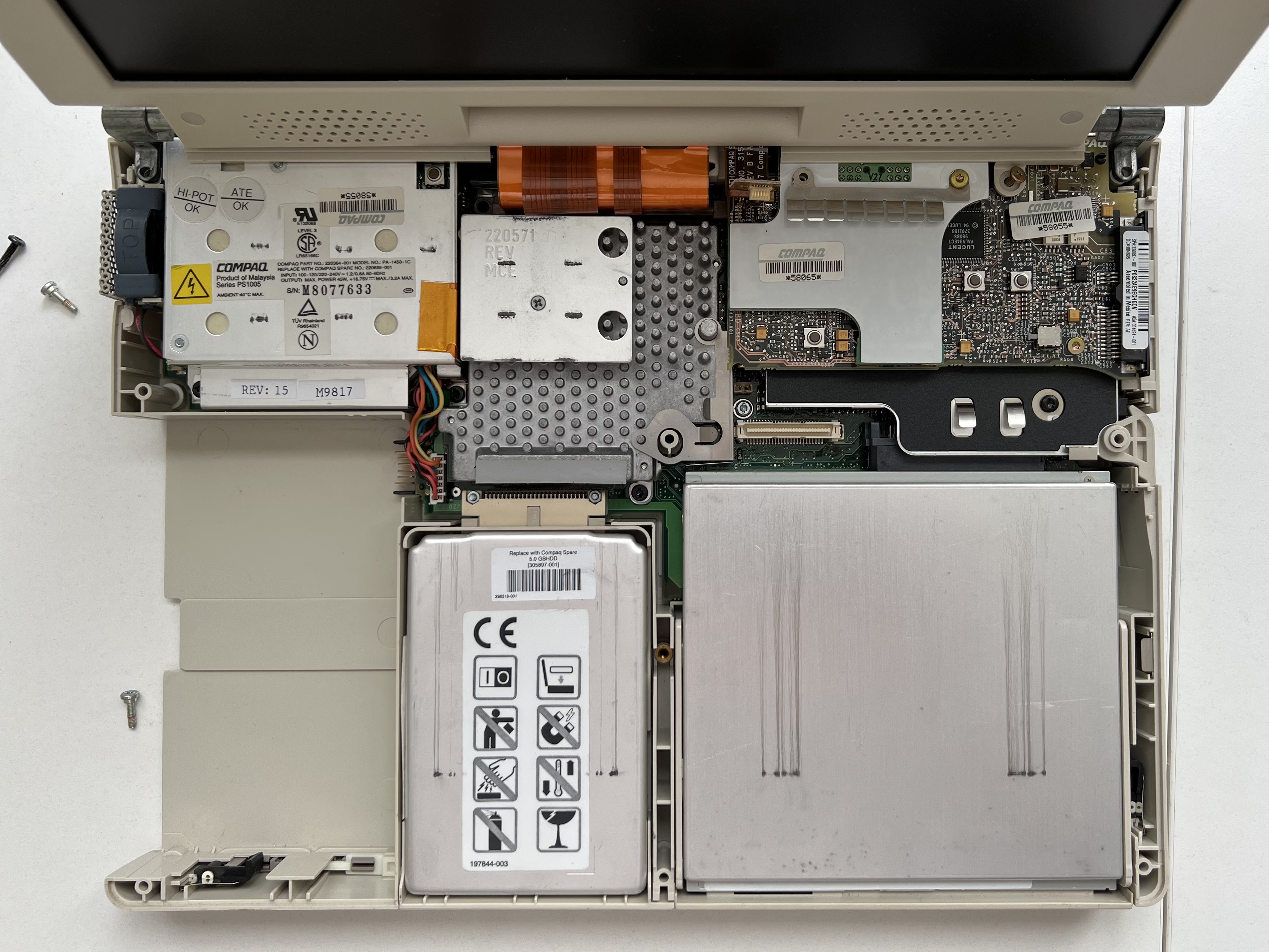

Дополню предыдущий пост. У меня появилась Toshiba 420CDT и она мертва из-за протекшего аккумулятора. Это меня страшно напугало и я понял компак надо срочно лишить подобной бомбы замедленного действия. Разбирается ноутбук легко, никаких защелок просто болты.



Сам аккумулятор, какой-то не очень умный человек, решил засунуть под шлейф дисплея. По-этому пришлось снимать экран.

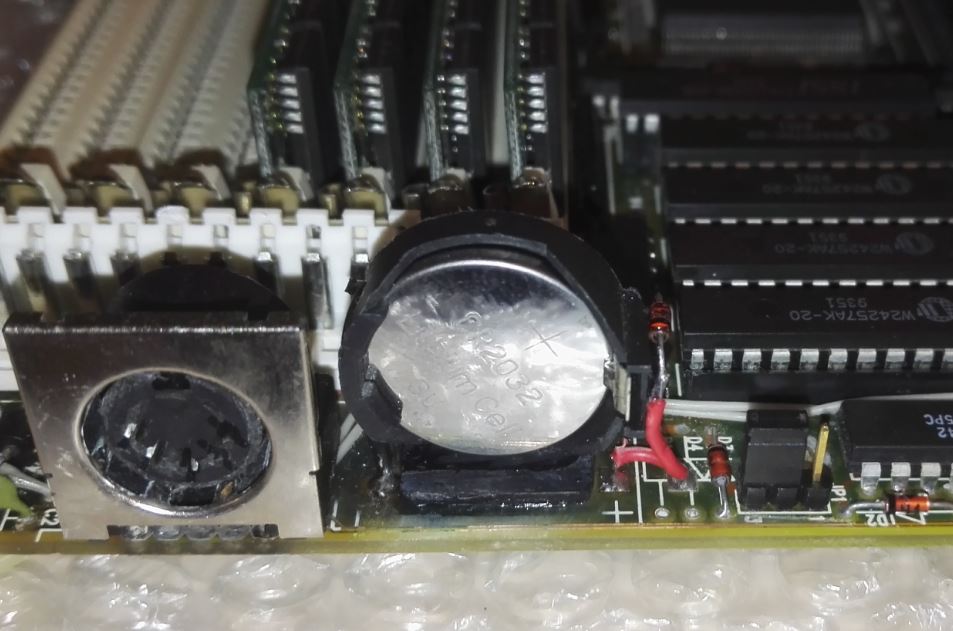

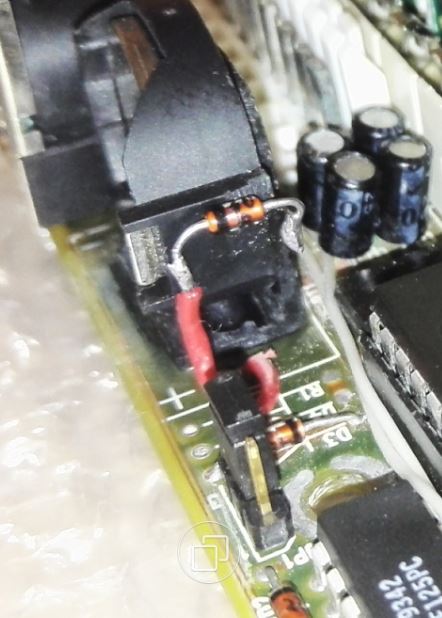

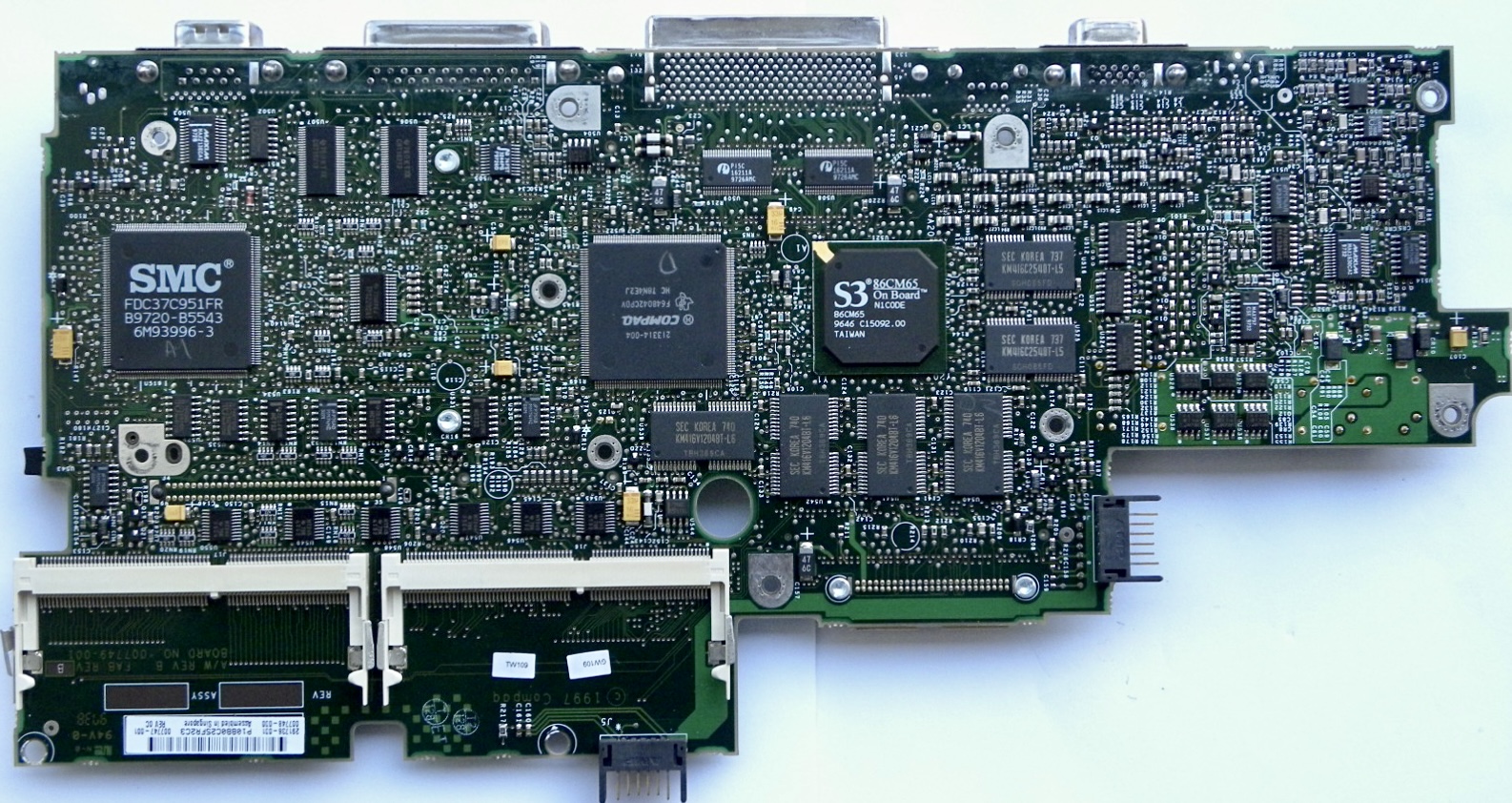

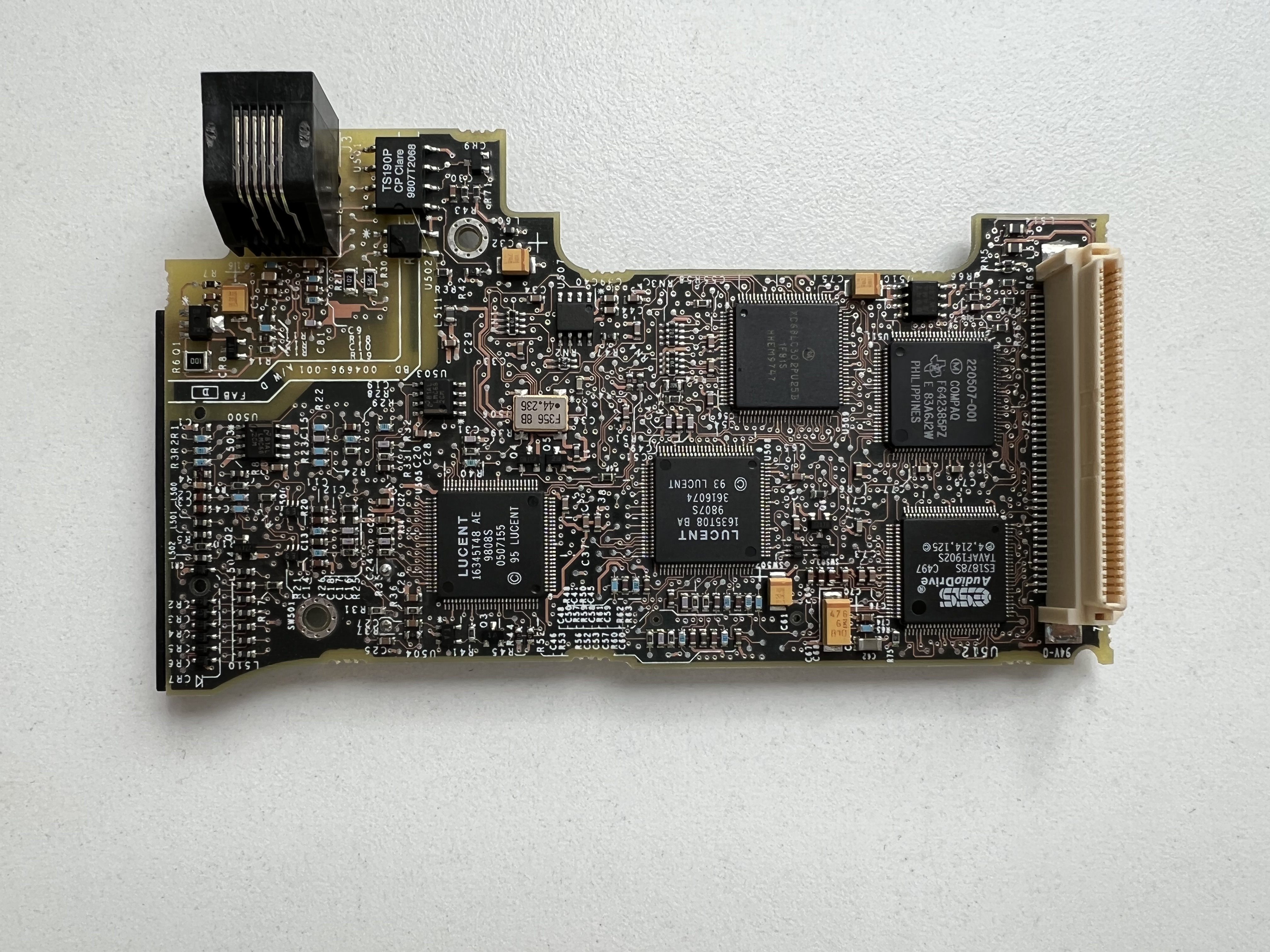

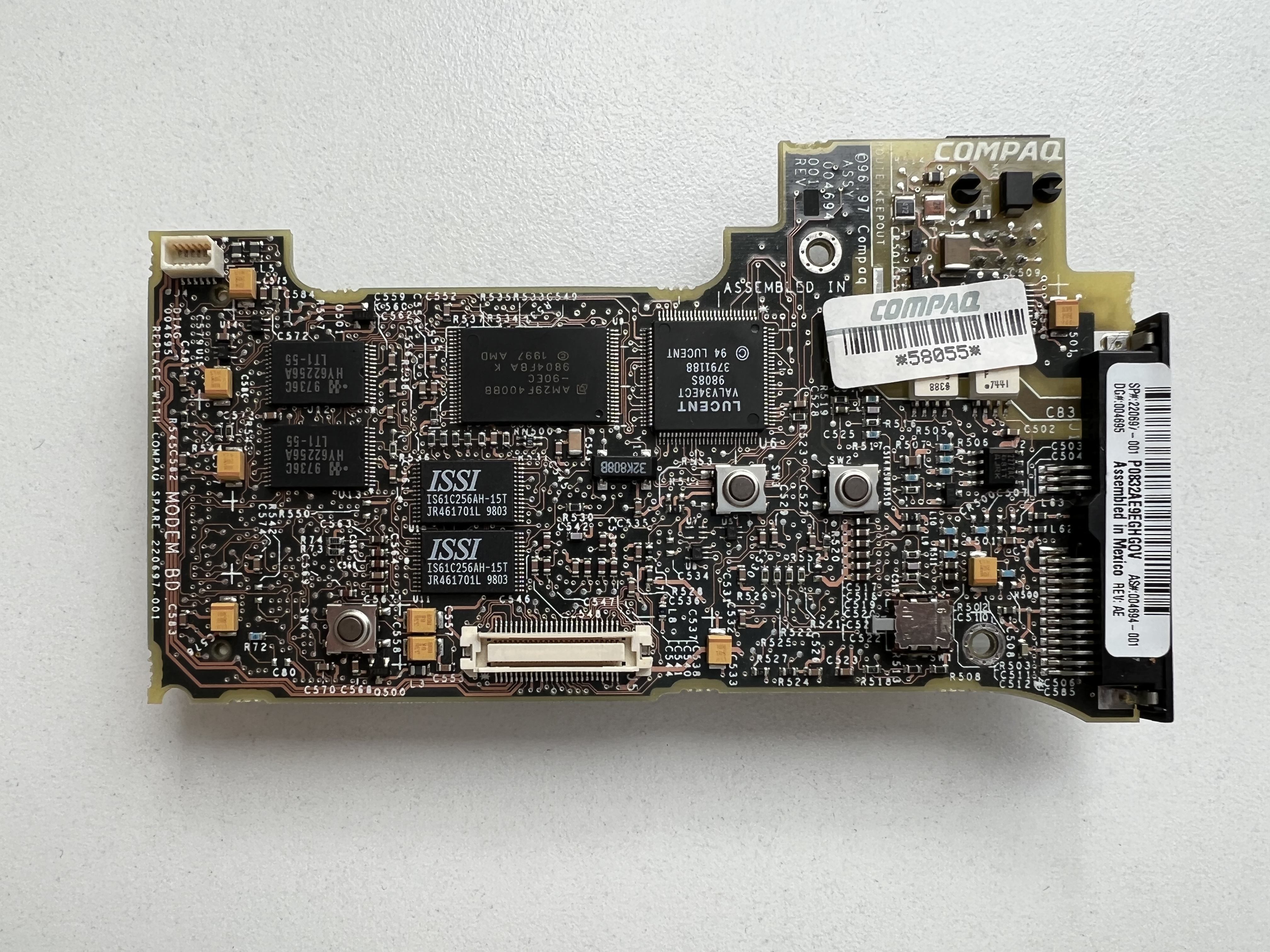

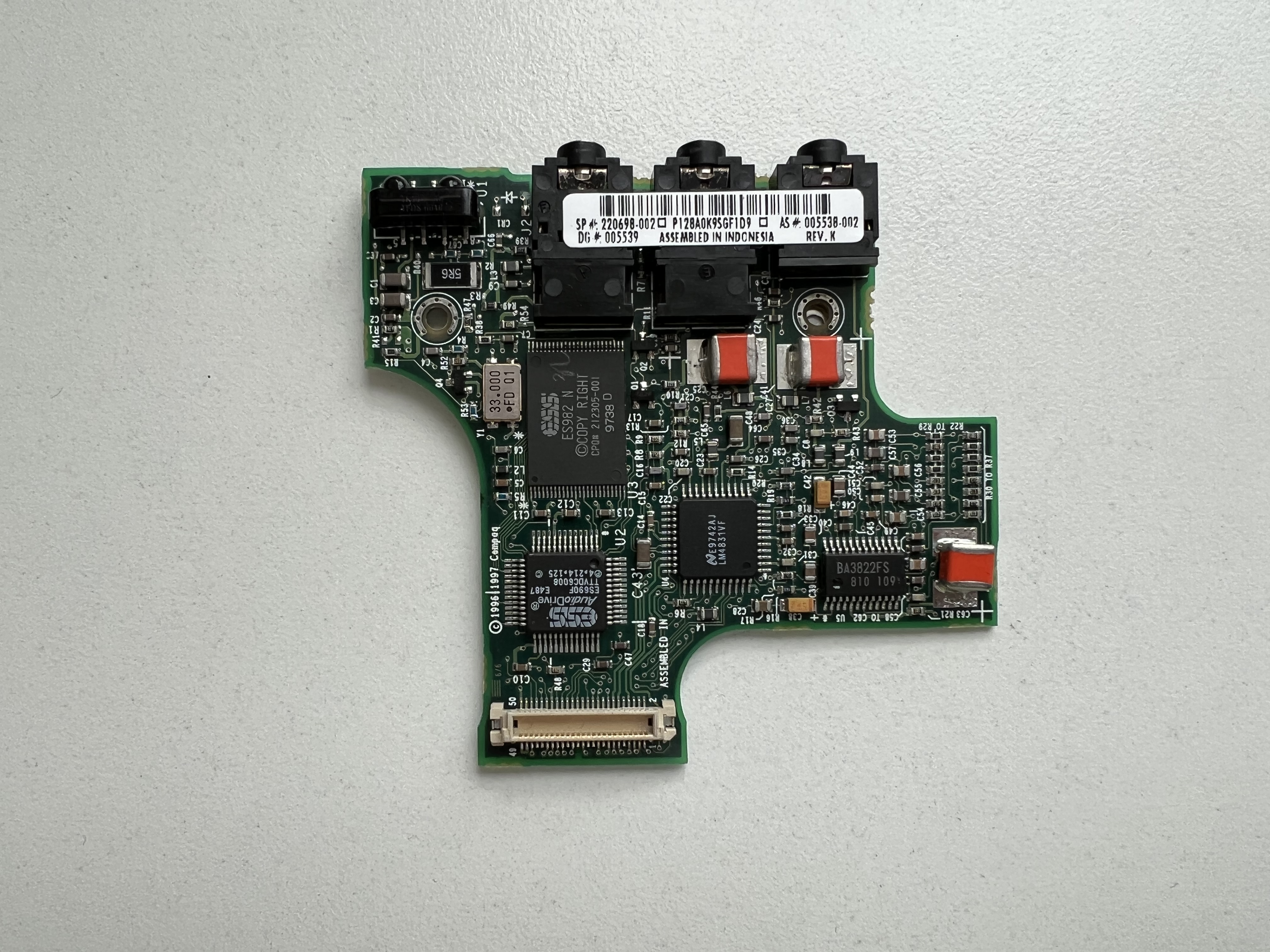

Фотография материнской платы не моя и от модели чуть проще, остальные платы мои



Заменить на пару CR2032?



очень смешно. Чтобы они взорвались?



часовые акумуляторы для тошиб продаются самые разные на али-ибеях, смотреть только размер и количество элементов
я покупал себе из двух, по-моему



Почему именно на пару?

Что за ерунда? И часто у вас в компах батарейки взрываются?



@spitefultomato, никогда. Потому что я никогда не ставлю батарейки вместо аккумуляторов.
Но вы можете, если уверены что ничего не произойдет.

PS. Хотя нет, вру. Я ставлю, но делаю этот правильно.



Благодаря адаптеру MIDI > Gameport выяснил, что у меня 7 лет лежал в чулане полноценный ямаховский XG-модуль - в виде синтезатора 2005 года, приобретённого б/у с целью научиться на них играть

xg.mp4
