Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

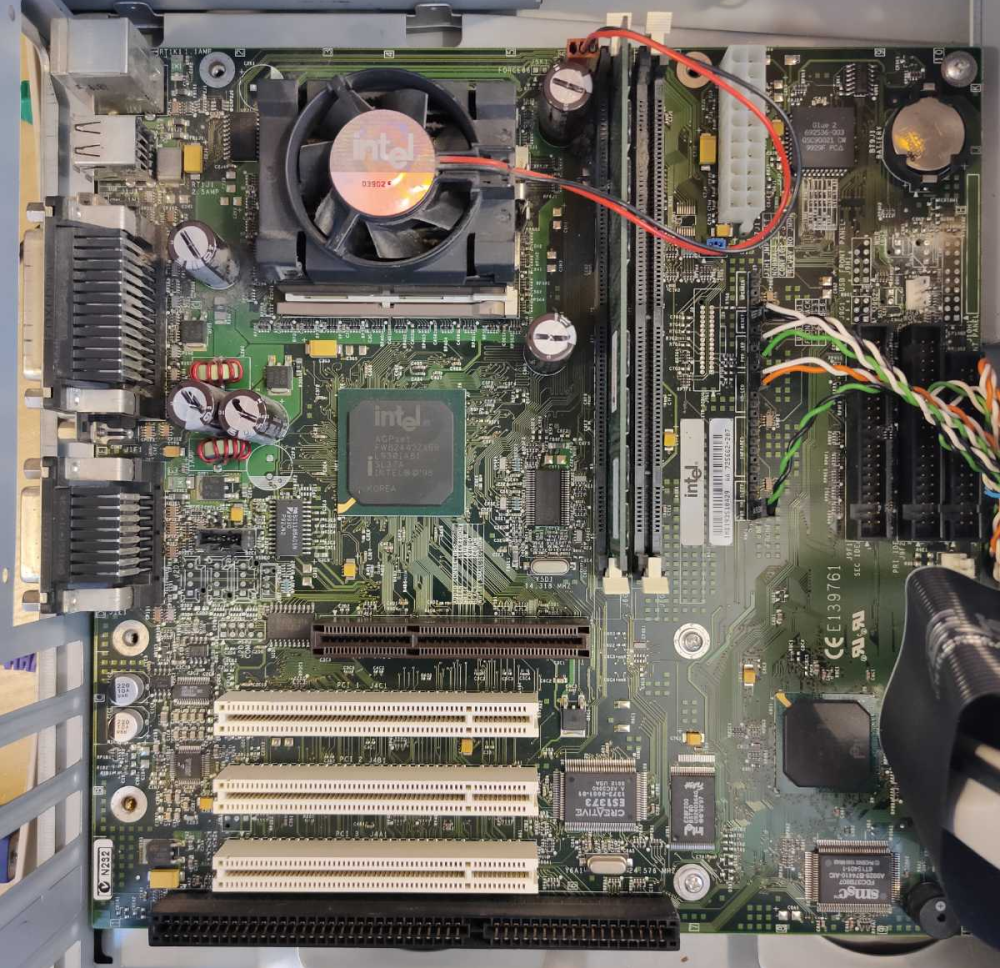

Добыл ещё одну S370 материнскую плату за 700 ₽ вместе с памятью и процессором. Многие считают доски Intel безобразно тупыми, но мне они нравятся визуально качественным исполнением. Только пять конденсаторов и все огромные.





Интересна тем, что microATX, при этом шириной в три винта, как "взрослая" ATX плата. Неплохой вариант для сборки относительно компактного ретроПК с одной ISA звуковушкой. Какой у неё встроенный звук, пока не выяснил. На ещё одной моей материнке Intel (TC430HX) стоит Yamaha 718 или 719.

UPD:
Вот, что писали про неё на ixbt.com:
"Плата от прародителя чипсета i440ZX, на котором она выполнена. Невозможность противоречия собственным спецификациям привела к тому, что у BI440ZX имеется только одна частота FSB — 66МГц. На Intel BI440ZX установлено 3 слота PCI, 1 — ISA и 2- DIMM. Имеется интегрированное звуковое решение на базе чипа Creative ES1373. Также на плате установлен миниатюрный PC-спикер. Формат платы — MicroATX. Из интересных особенностей следует отметить одноджамперное конфигурирование — то есть все настройки делаются в Setup BIOS, кстати фирмы Phoenix, вход в который осуществляется переключением перемычки на плате.. Данное решение является, безусловно, очень удобным в корпоративных системах, но не дома или в малом офисе. BI440ZX не поддерживает подключение ИК-порта и пробуждение от PS/2 мыши".

Ограничение в 66 МГц, конечно, не очень приятная особенность. Выходит, Pentium III сюда не поставишь.



Там вероятнее всего не только по шине, но и просто поддержки Coppermine камней нет.
Вот за такие гадости и искуственные препятствия интелов как раз и не любили.

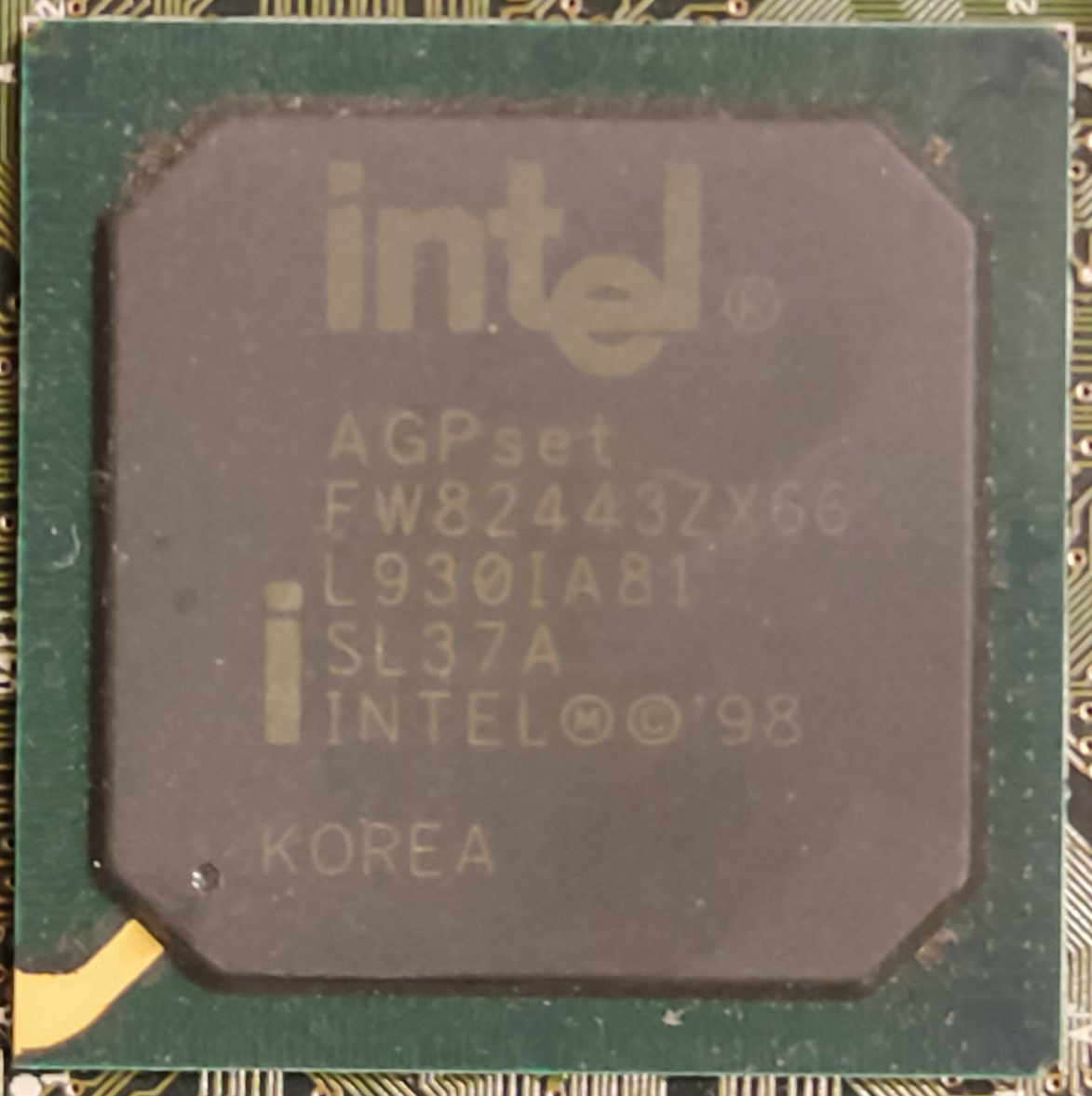

@Yuriy_X, раз уж на этой матери нет радиатора на северном мосту, то, если не сложно, прошу сделать крупное качественное фото чипа. 440ZX без радиатора на каждом углу (в интернете) не валяются)

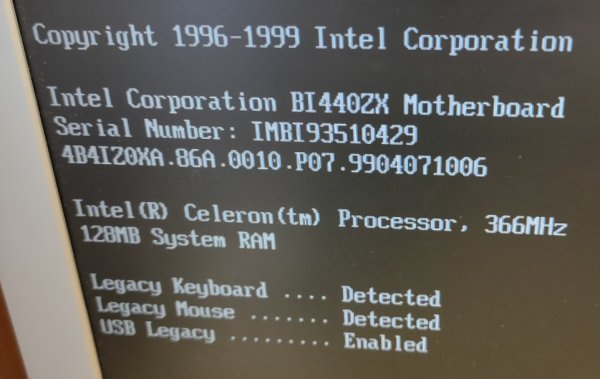

В официальном мануале написано: "Support for socketed Intel® Celeron™ processors with 66-MHz host bus speed". Максимальный объём памяти тоже невелик - 256 Мб.

UPD: Согласно cpu-upgrade.com, эта материнка поддерживает только Celeron Mendocino с частотой 300-533 МГц.

--- добавлено 8 сен 2022, предыдущее сообщение размещено: 8 сен 2022 ---

Не сложно) Если нужно, могу завтра при лучшем свете перефотографировать.



Ага, это ZX-66. Есть еще просто ZX-100.

Можно попробовать взять какой-нибудь коперцел-66, выломать ему ногу, а с обратной стороны платы кинуть перемычку.
Правда, там интел биос + впаянная флешка, как он патчится, хз

Обычный энсоник ES1373
Умеет General MIDI в DOS, у меня есть плата mATX c таким чипом.



Не хочу ничего портить, пусть остаётся как есть. Тем более, что есть материнки S370 с ISA с нативной поддержкой и Coppermine, и Tualatin. Пару лет назад возился с интеловской платой TC430HX, её биос пропатчить никак не удалось, из-за чего она поддерживает жёсткий диск не более ~8,5 Гб (правда, это не мешает его разметить на другой системе и использовать весь объём).

Под Windows 98 или в чистом MS-DOS через TSR?



@Yuriy_X,
И в досе тоже.

Вы тут недавно упоминали, что заимели плату GA-6BX7, посмотрел свою, моя версии 2.4
Нашел в мануале любопытное
https://theretroweb.com/motherboard/manual/36645-ga-6bx7-rev-1-4-62854619627b5551946599.pdf
в самом низу табличка, как устанавливать джамперы под voodoo3
это что? что они делают?



Интересно, и как у неё с совместимостью в MS-DOS?

Да, любопытно, у меня нет идей, что это. Жаль, что нет никаких пояснений.



Как у всех PCI бластеров и лайвов, GM нормальный, FM имитирует коряво, требует менеджера расширенной памяти, который конфликтует с рядом игр.
Три стандартных банка на 2, 4 и 8МБ
Умеет эмулировать soundscape в играх, которые его поддерживают, например, duke3d



Gigabyte накосячила со встроенным в материнскую плату преобразователем питания на 3.3 вольта, подаваемых на AGP. Voodoo 3 потребляла больше, чем он мог обеспечить, поэтому придумали костыль для прямой подачи 3.3 вольта прямо с блока питания.
В новых ревизиях это было исправлено.

P.S. Во-первых, не только у Гигабайта была эта проблема, а и у Асуса, и у Абита, например, во-вторых, они не то что бы накосячили, просто были не готовы к высокому потреблению новых видеокарт. По сути матплаты выдавали не более 5А на порт, хотя требовалось 6. Проблемы были так же и с картами TNT2, да так, что некоторые производители выпустили обновление видеобиоса, чтобы урезать потребление.



Разъём AGP без защёлки. Давно такой порнографии не видел...
А так -- Zida Tomato (в смысле -- только под Celeron Mendocino), но от Штеуда.



AGP 1.0 всегда без защёлки. У меня есть две AT-платы на виашном чипсете, Gigabyte GA-6BX7 и Acorp 5ALI61, все они без защёлки на AGP.



что это было?)

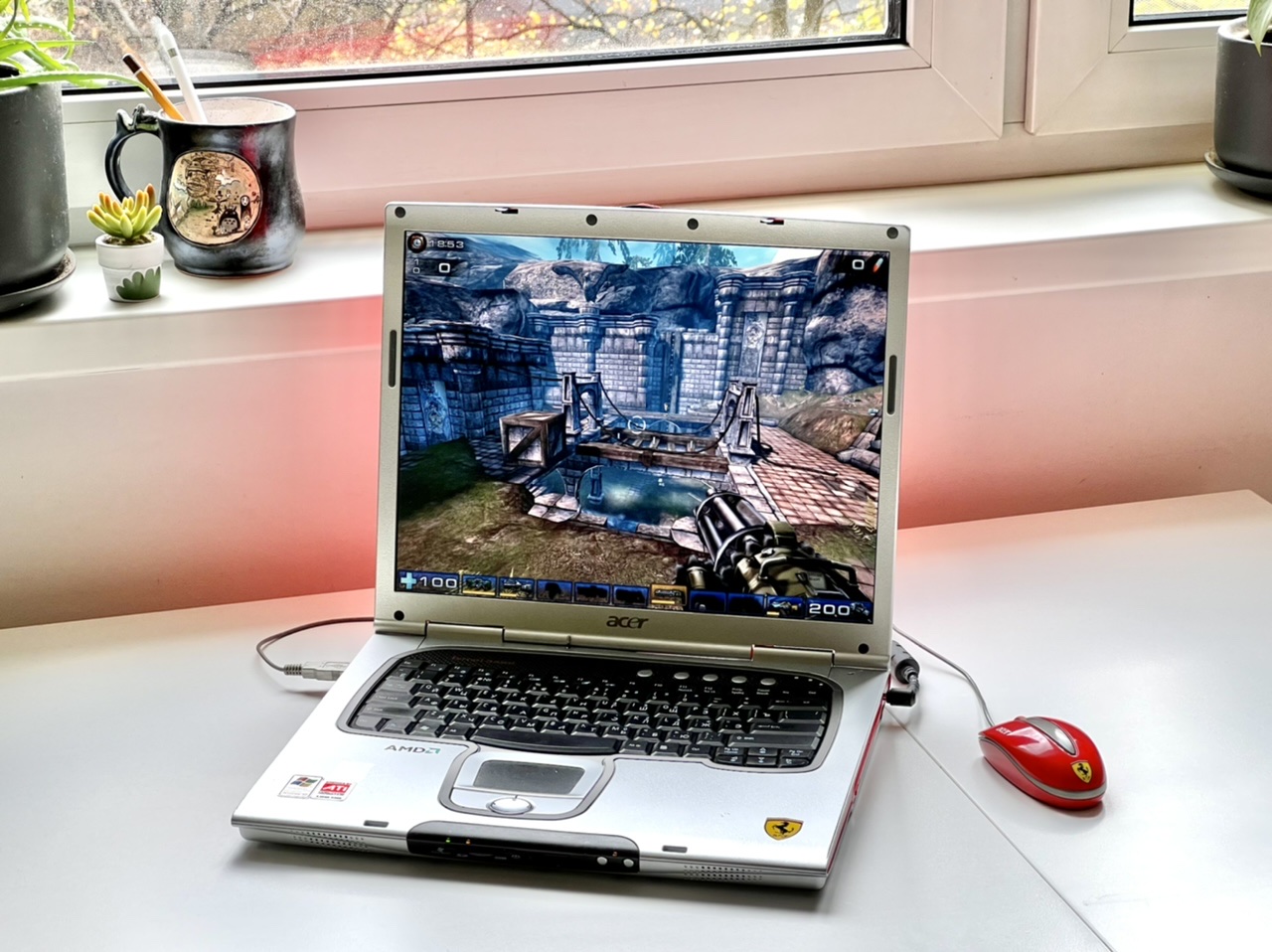

Господа, купил еще ноут Этот не из DOS-эпохи.

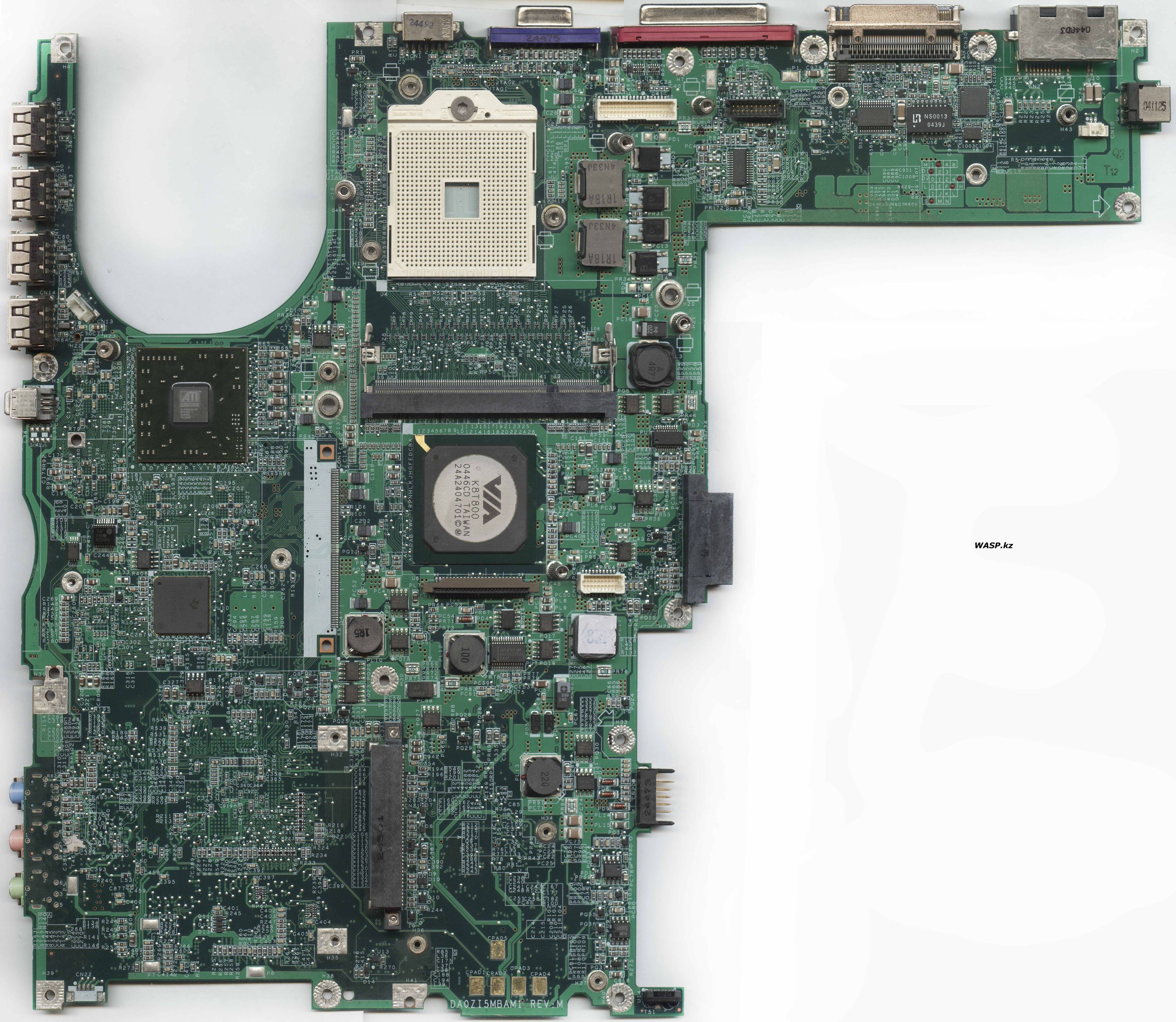

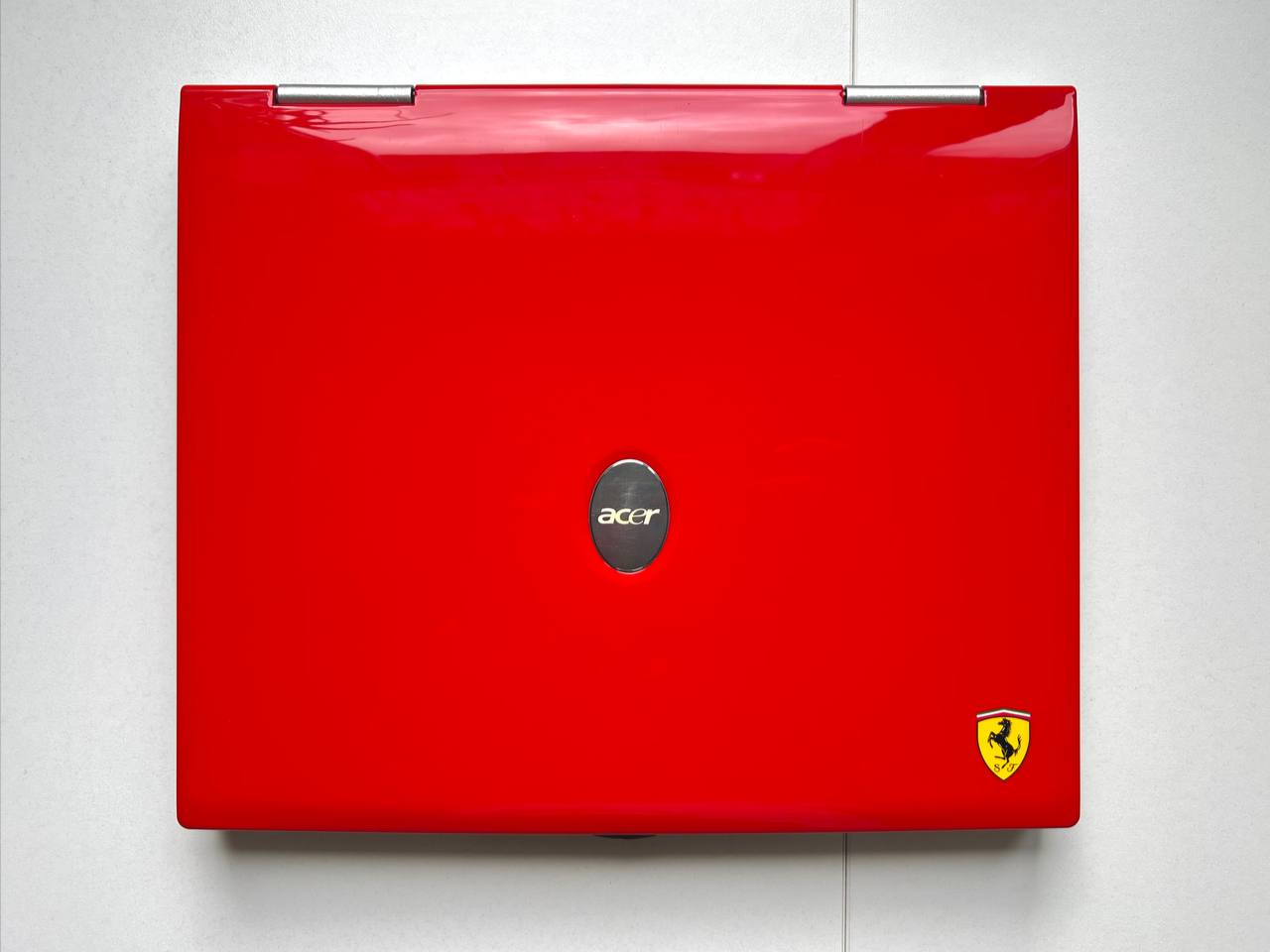

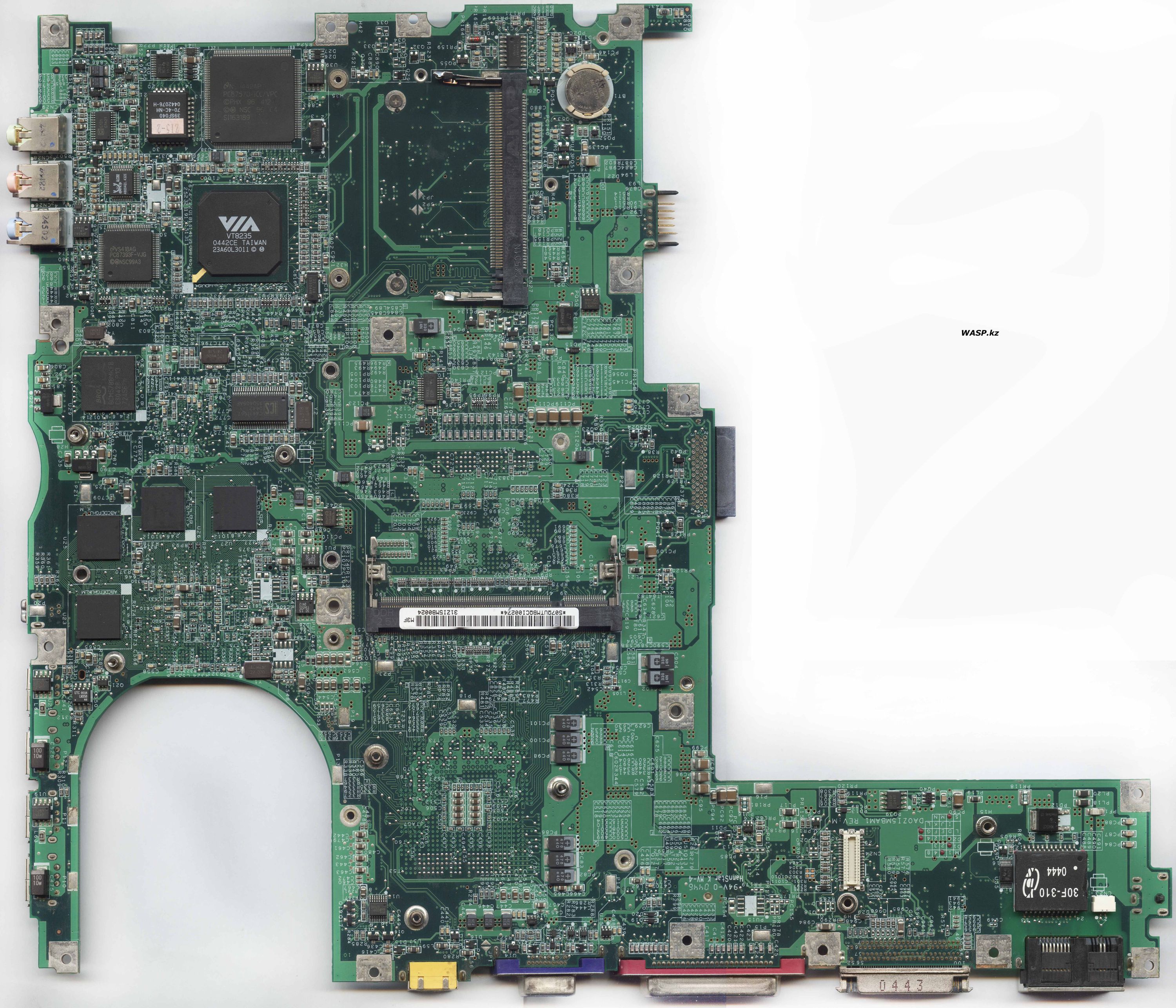

Acer Ferrari 3400
Processor: Mobile AMD Athlon 64 processor 3000+ (2000 Mhz)
Chipset: VIA ProSavage K8T800 / VIA VT8235
Ram: 512Mb DDR333 (2Gb MAX)
Display: 15” SXGA+ (1400x1050)
Videocard: ATI Mobility Radeon 9700 (M11), 128 DDR
Audio: AC97 Realtek ALC202A
Storage: 120Gb SSD (mSATA to 44 pin IDE)
Connectivity:
4xUSB 2.0; 1xVGA; IEEE1394 (FireWire, 4 pin); Mic-In; Audio-out (SPDIF); 1xPCMCIA Type II; 1xFIrDA; LPT; S-video; SD/MMC/MS/MS PRO/SmartMedia
Communication: Ethernet, Wi-Fi
Dimensions: 330 x 272 x 31 mm, 3 kg

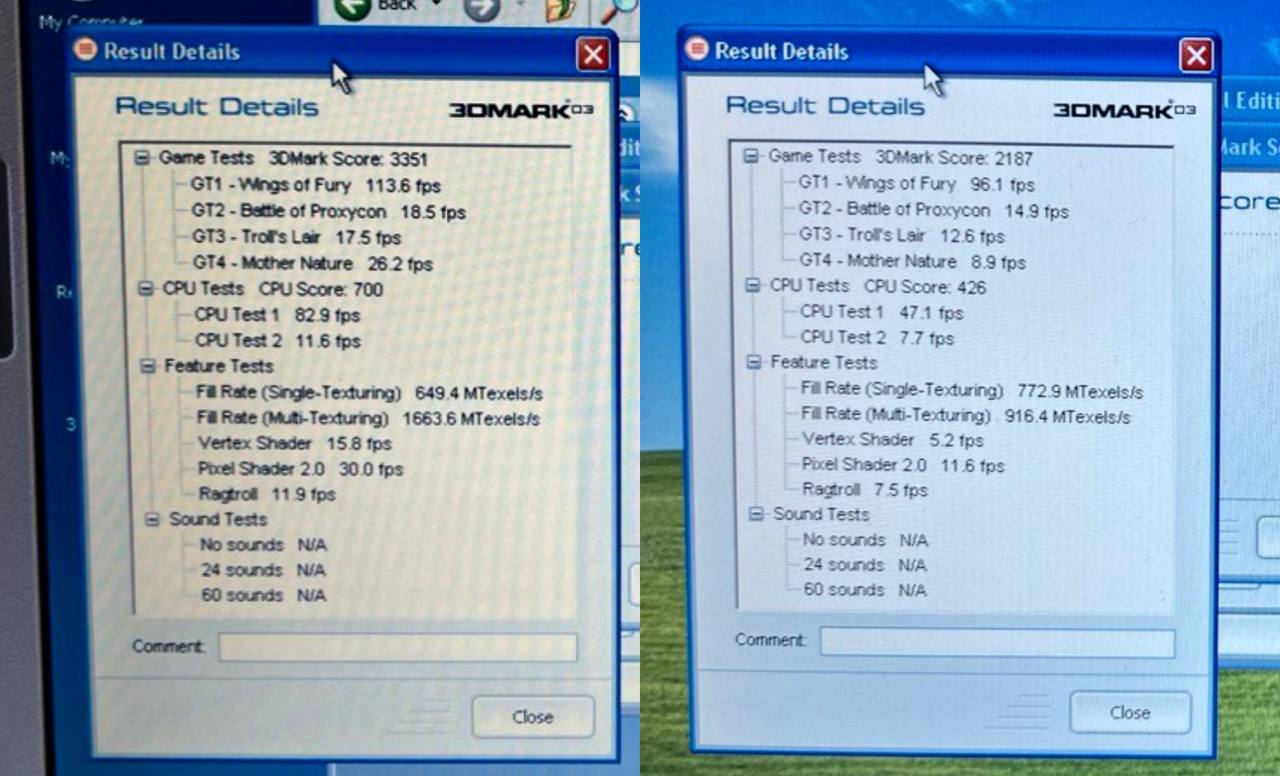

Честно, я уже хорошими ATI упакован полностью, есть и три Фуджика на ATI X1900 и Macbook Pro с ATI X1600. Даже Асерок есть с ATI X700. Но этот чет прям красивый и весь на амд, я решил взять. Состояние идеальное, заводские диски даже были и мышка фирменная. Акк дохлый и потек, посмотрел аналоги - 3500р, дорого. Может перепакую сам. Сравнил ноут с Тошибой 5205, где мобильный пень 4 и nvidia 5600, феррари взгрел того по полной:



Увы, мобильная 9700 это тоже, что 9500 мобильная и 9600. По набору частей там 1в1 все, отличается только частота. И лишь 9800 мобильная будет более продвинутой картой. Пробовал Half-Life 2, DOOM 3, Far Cry. Из-за малого объема оперативки и медленного 4к винта игры дико свопит, так что поставил SSD. Фаркрай, в целом, держит 30 кадров на максимальных настройках и 1024х, дум 3 в дыму и эффектах проседает прилично, халфа бегает без проблем.

Экран очень яркий, прям приятно порадовал, но черный - гумно, Thief тут прям с болью, смотришь на белую пелену. Звук тут тоже шляпа, типичные асеровские пищалки спереди, однако realtek дает EAX, так что в наушниках вор и прочее старье уже норм.

Я думал что амд проц и видео это лютый нагрев будет, но оказалось что самые горячие тут это северный и южные мосты (VIA ProSavage K8T800 / VIA VT8235). Они прям раскаленные.

Ближе всего, из моего набора, будет Toshiba 5205-705, упомянутая выше. Оба ноуты премиальные, стоили кучу денег, вышли в 2003-2004. Тоша хоть и слабее, но превосходит феррари по совокупности, у нее тоже яркий экран и при этом очень хороший черный, так что темные игры прям кайф, никакой пелены. Акустика из двух динамиков и сабика, звучит прям отлично, прям ОЧЕНЬ хорошо. На тошибе ты реально кайфуешь, а не смотришь на устаревшие технологии и думаешь вот бы сюда экран нормальный. Феррари чуть лучше собран, у него нормальные петли, не такой толстый и запускает чуть больше игр из-за лучшего конфига. На нем в кайф играть в яркие тайтлы с наушниками.

В общем пока стоит, радует глаз. Прохожу на нем Far Cry.

--- добавлено 4 окт 2022, предыдущее сообщение размещено: 4 окт 2022 ---

Совсем забыл расписать мои проблемы с дровами
Раньше производители видеокарт не делали драйверов для мобильных чипов, обычно выпускалась одна версия под релиз ноута на сайте производителя и все, в лучшем случае разок еще обновят и все. Но исправить это не проблема, берем айди мобильной видяхи и вписываем в конфиг десктопных дров. Я так делал на ати, делал на нвидии, никаких проблем, хотя ноутов у меня много. Но не в этот раз. Дрова то ставятся, но есть какая-то проблема с запуском вещей в неродном разрешении. Когда включаешь игру или даже просто меняешь разрешение в винде, включается режим скейлинга картинки и вот тут какой-то глюк, часто я ловил черный экран, хотя где-то там игра запускалась. Помогало сочетание переключения вывода изображения, видимо это как-то сбрасывало экран. Проблема частично решается запуском винды сразу в не родном разрешении, тогда скейлинг работает изначально и нет проблемы с его запуском. Или можно отключить скейлинг и тогда неродное разрешение будет мелким квадратом. К этому еще добавлялись визуальные глюки, фаркрай включался с поломанными полигонами и текстурами словно видеопамять полетела.

В общем мне пришлось дропнуть тему с кастомными дровами и остаться с заводскими.



Надо хотя бы гиг памяти. Там же обычные SO-DIMM? Вроде не дефицит.



Так и есть, выписал себе 2 гига, жду.

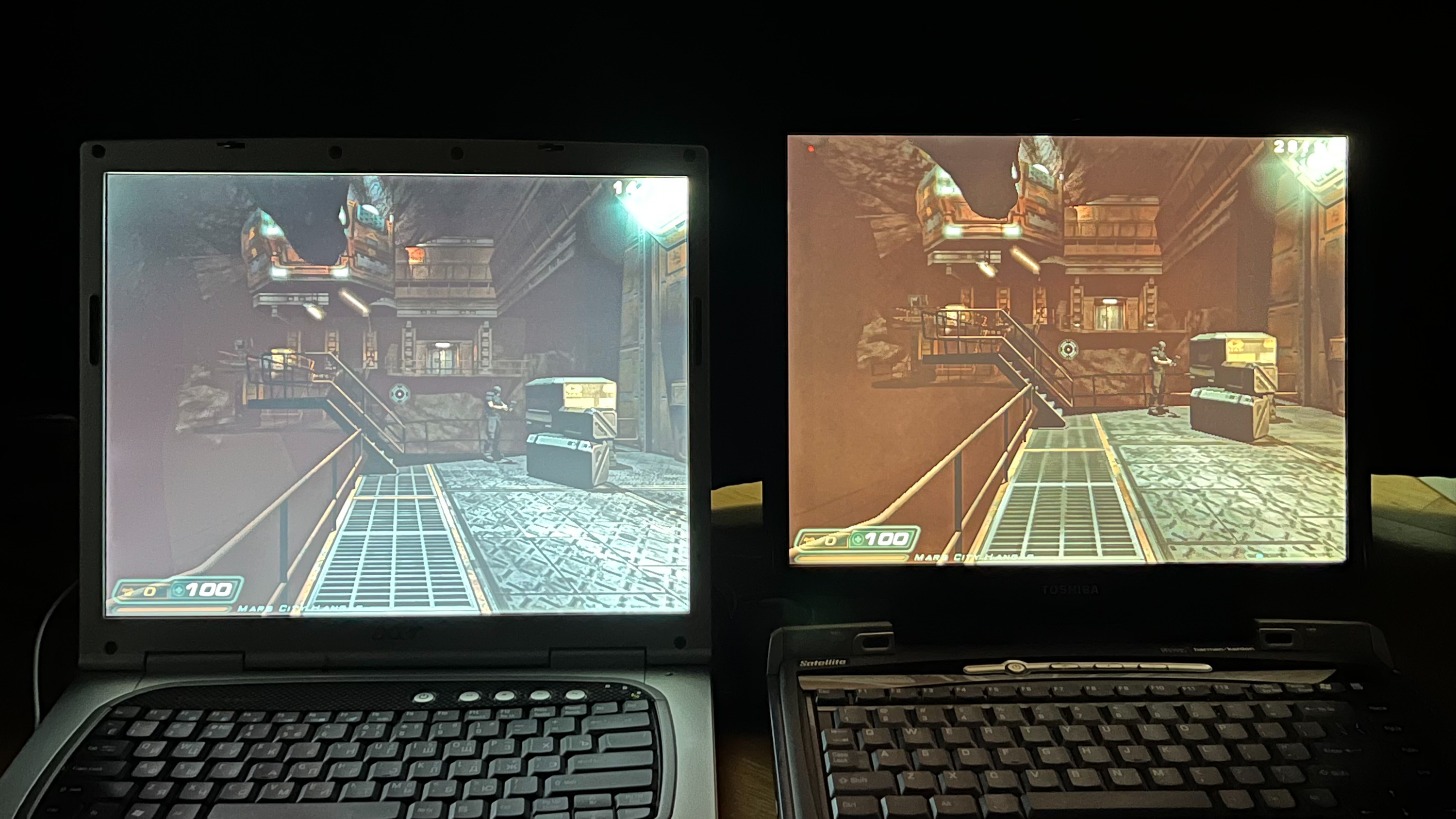

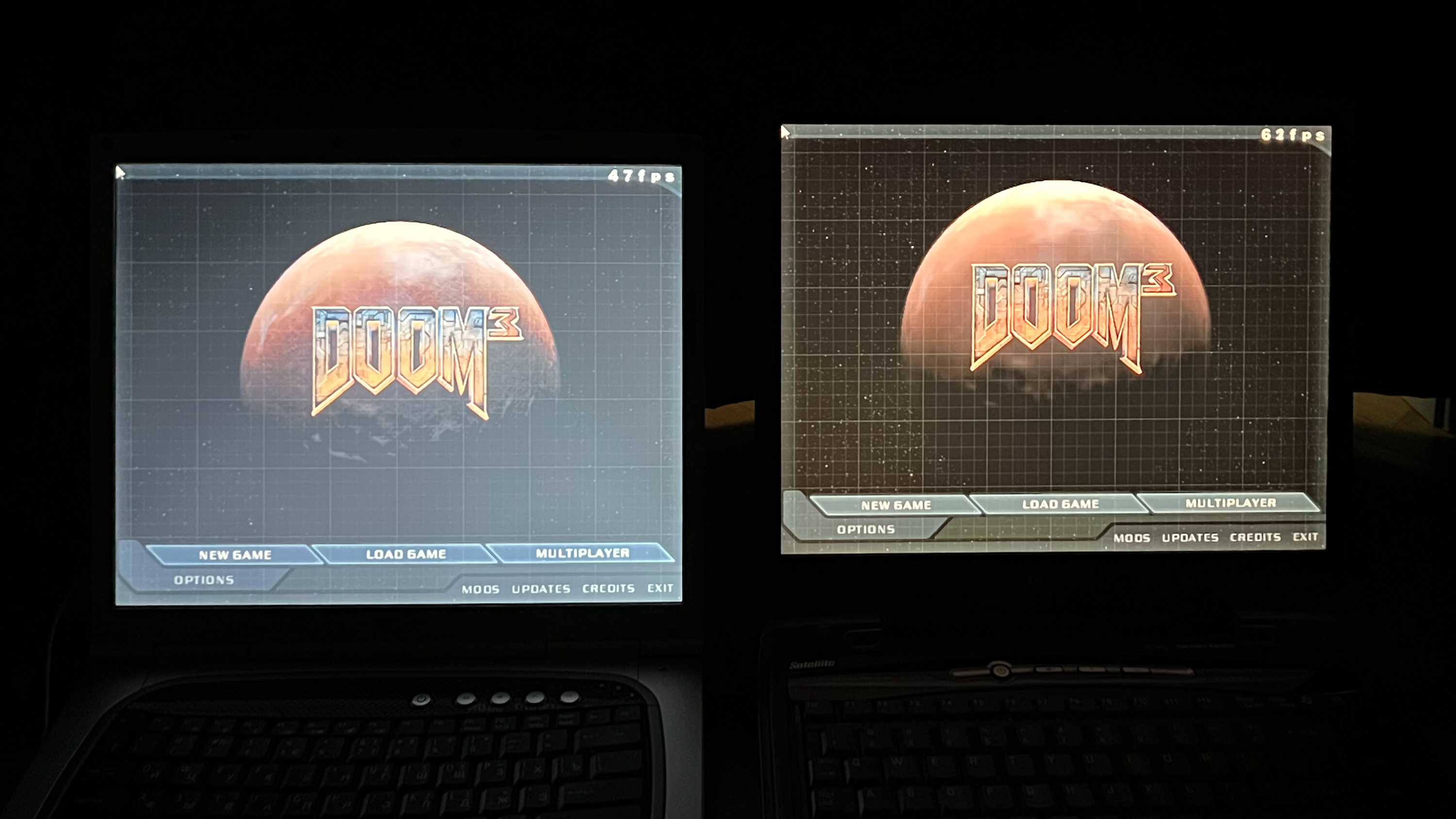

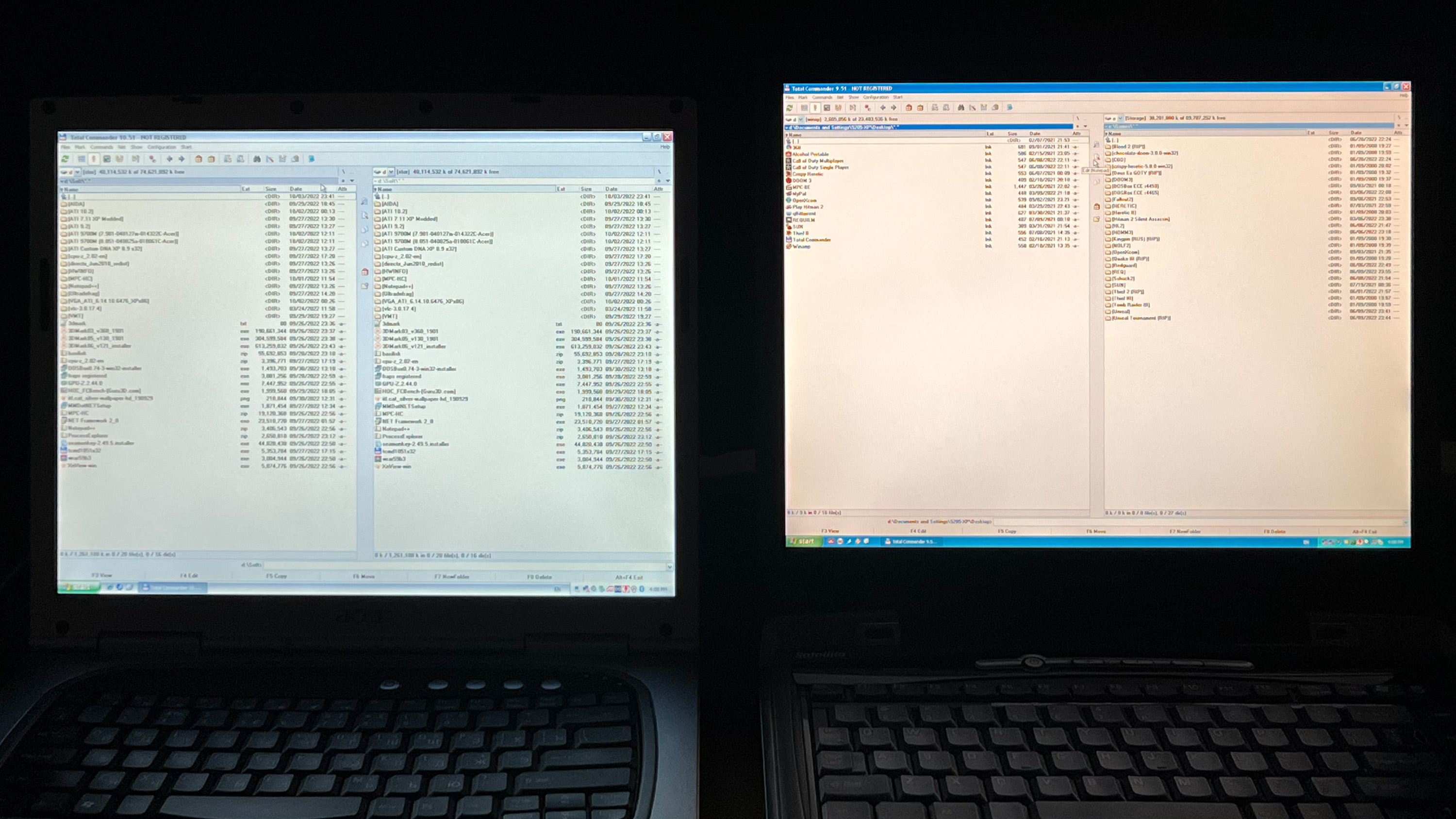

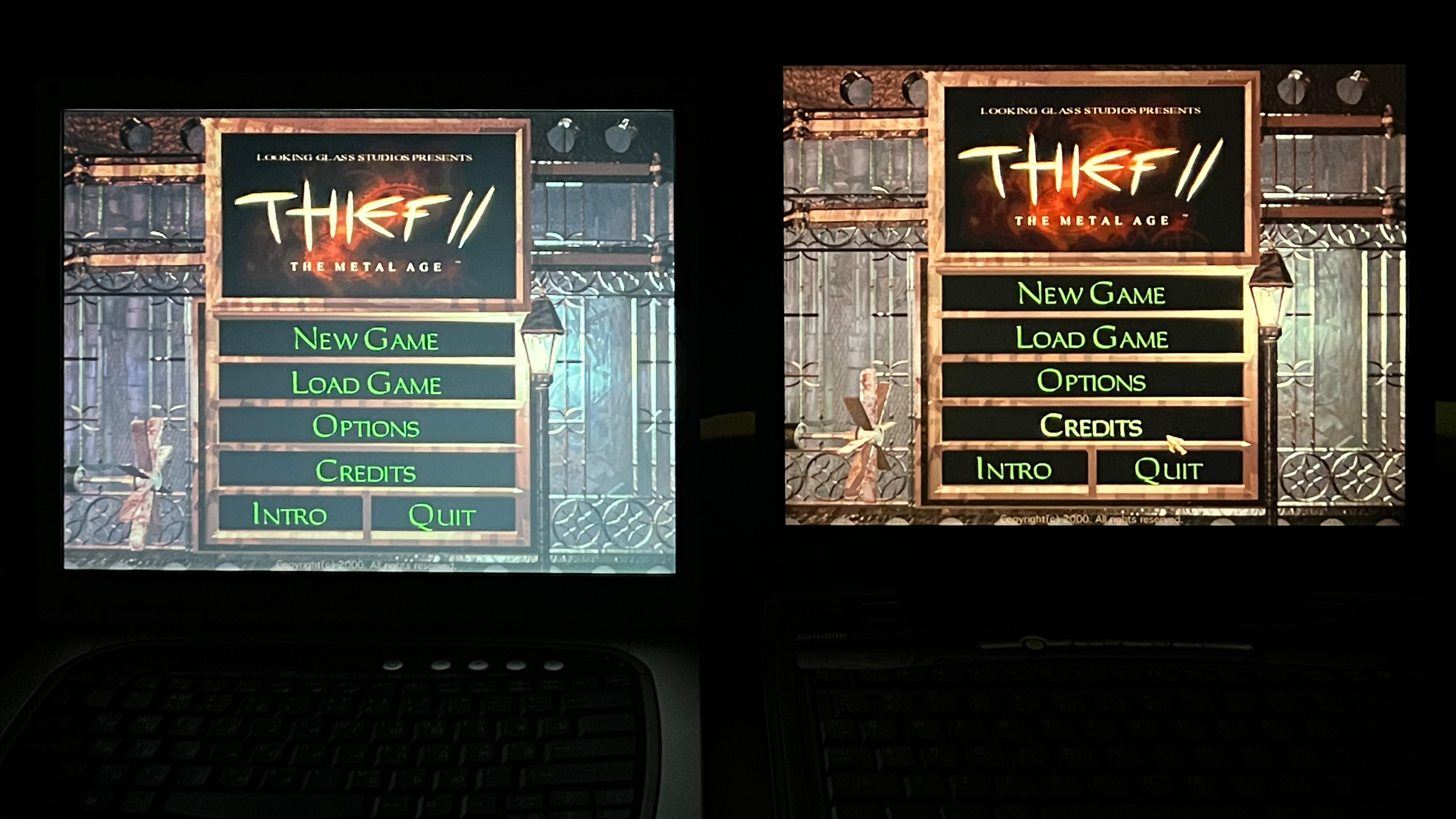

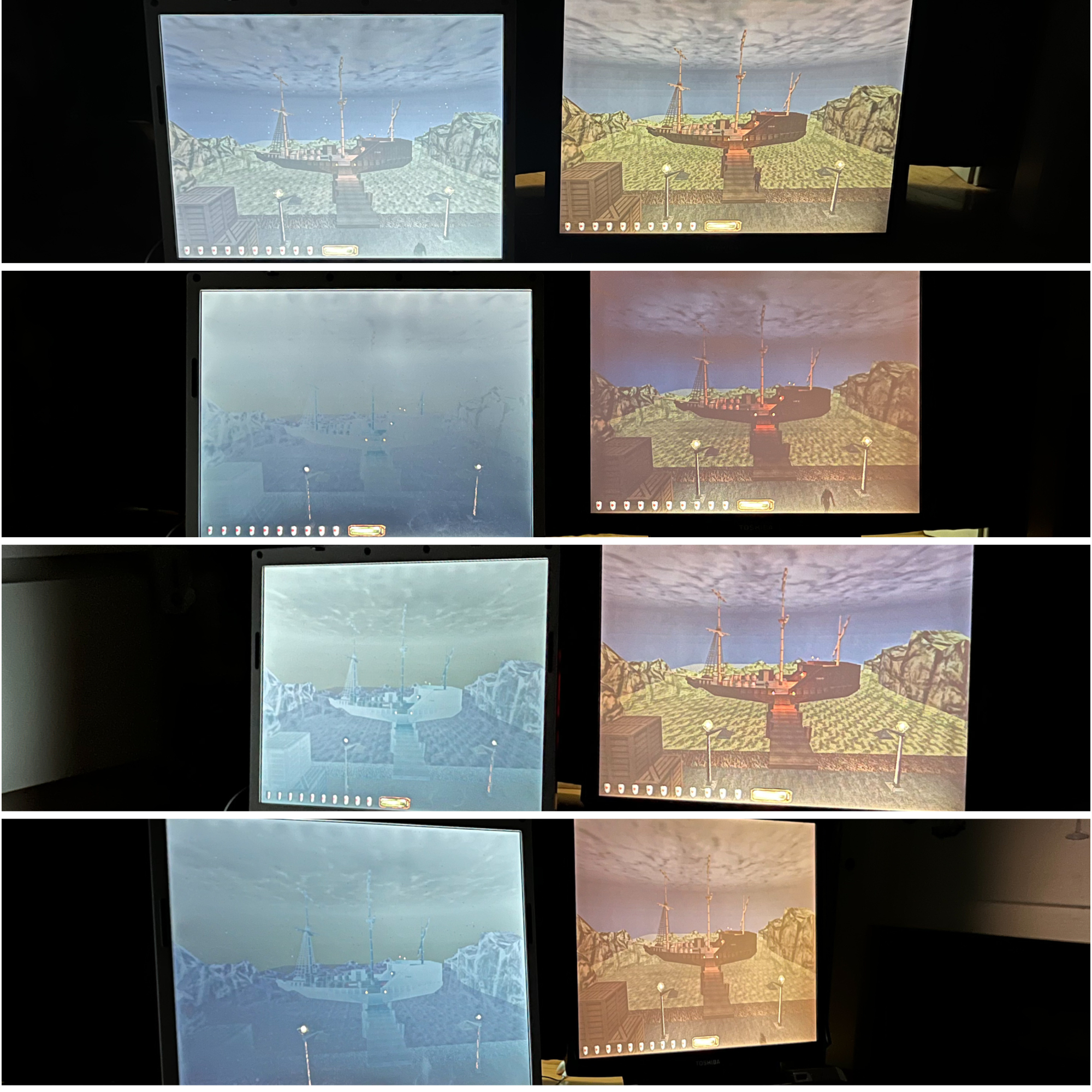

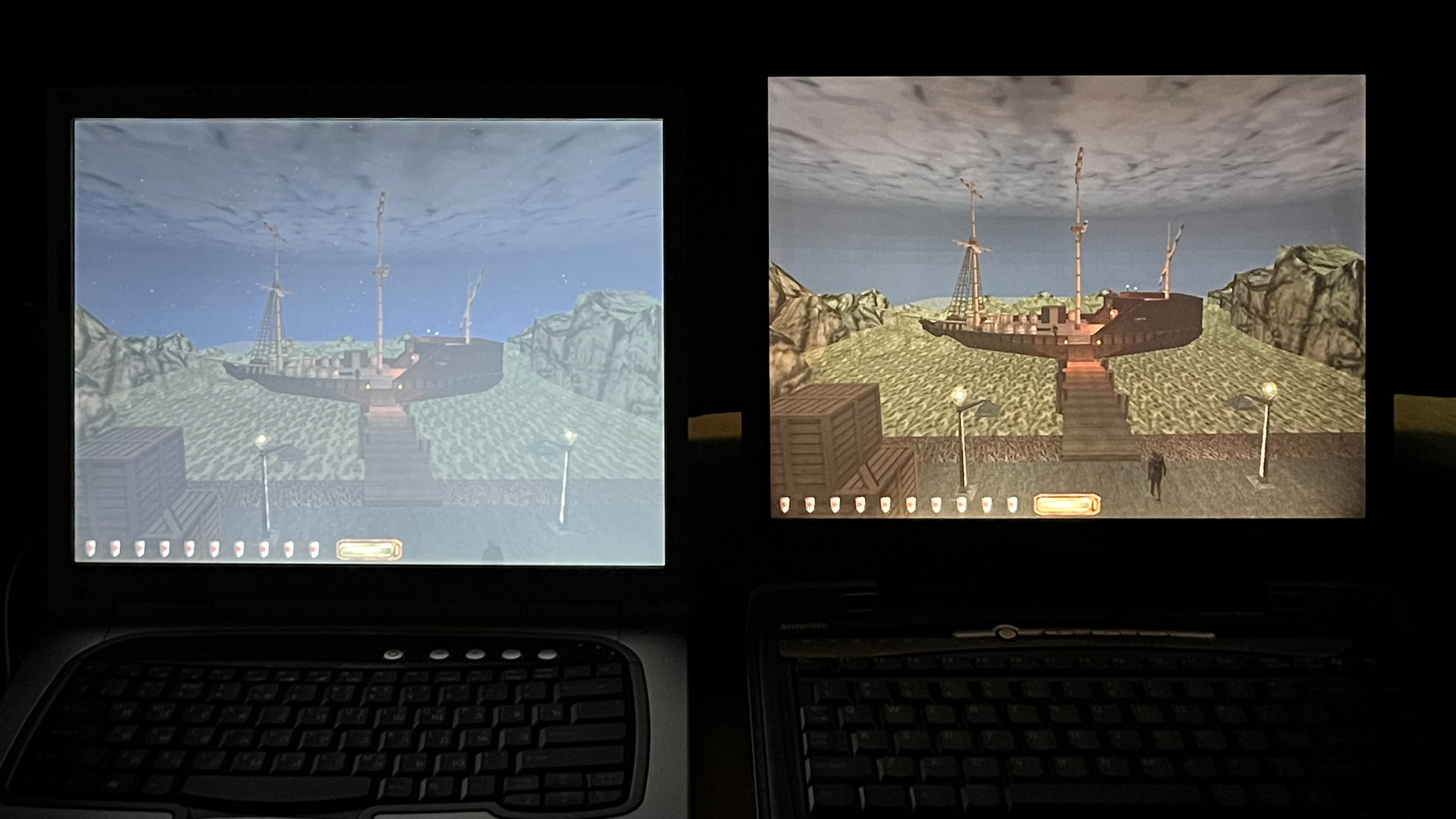

Запилил сравнение экрана на Acer Ferrari 3400 и Toshiba S5205-705



Айфон делает чуть ярче тени чем надо, это надо иметь ввиду.

На феррари экран чуть ярче и более холодный (возможно просто лампа менее севшая), но черный сильно светится, все блеклое. Тошиба тоже яркая, чуть в красноту отливает, но заметно это только если рядом поставить хороший дисплей или дисплей который синит

Углы обзора тоже на Тошибе получше.



Спойлер

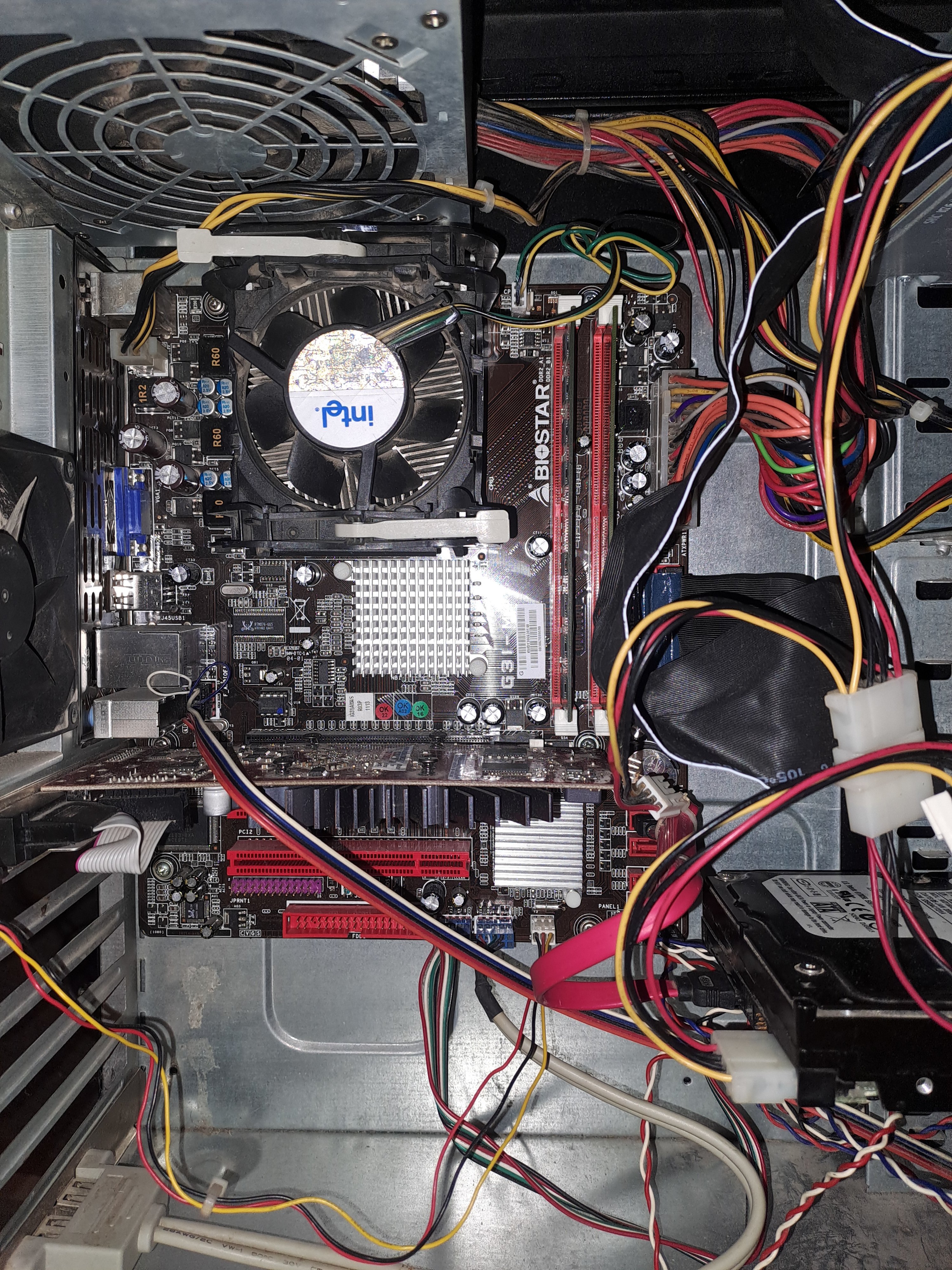

Вот такой аппарат. Biostar G31 - M4.
Приобретен лет 10 назад. Имеет, например, разъем для подключения дискет.
Сокет - 478. Под процы старые и не очень...

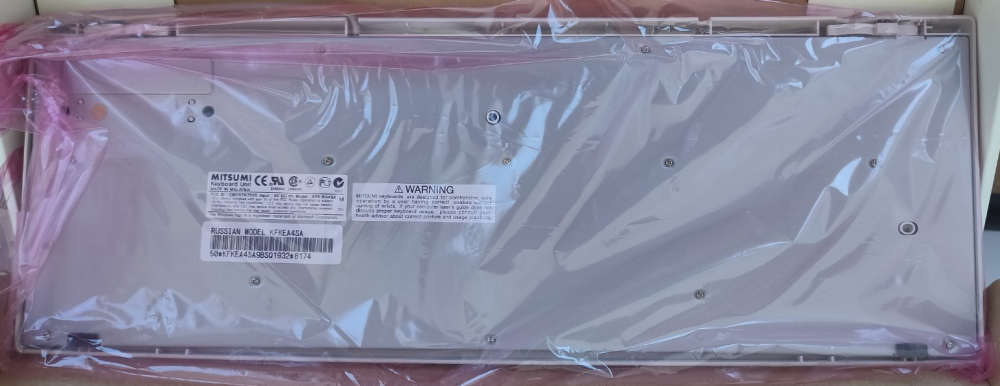

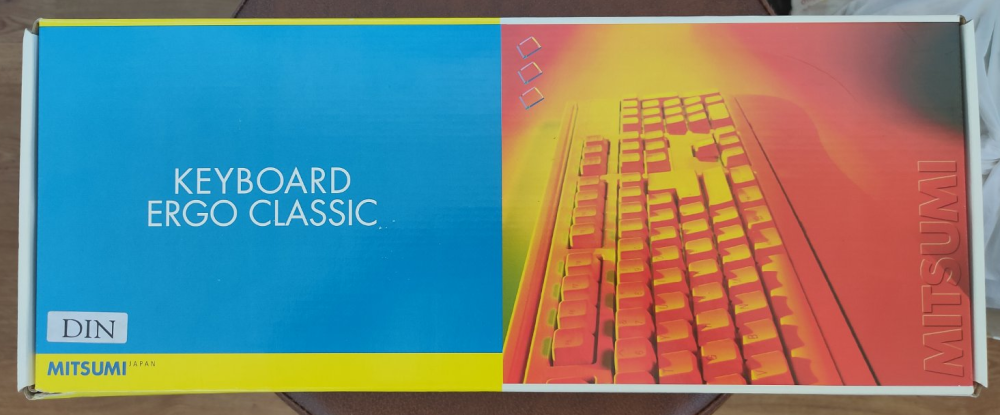

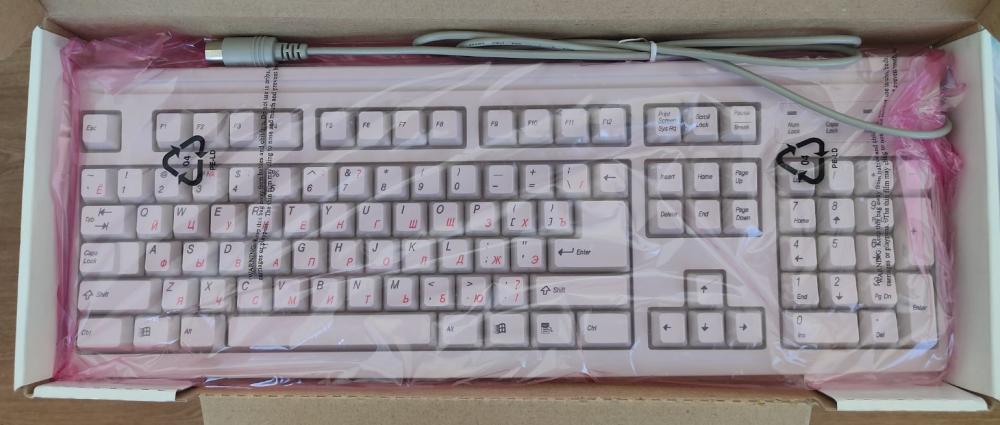

Добыл ту самую, с металлическим основанием. Подумал, когда ещё представится возможность взять её в абсолютно новом состоянии. Надеюсь, с Mitsumi на этом остановлюсь)



Лично я не рискнул бы в эту плату Prescott высокой частоты ставить. Цепи питания процессора не особо богатые, судя по фото...
