Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

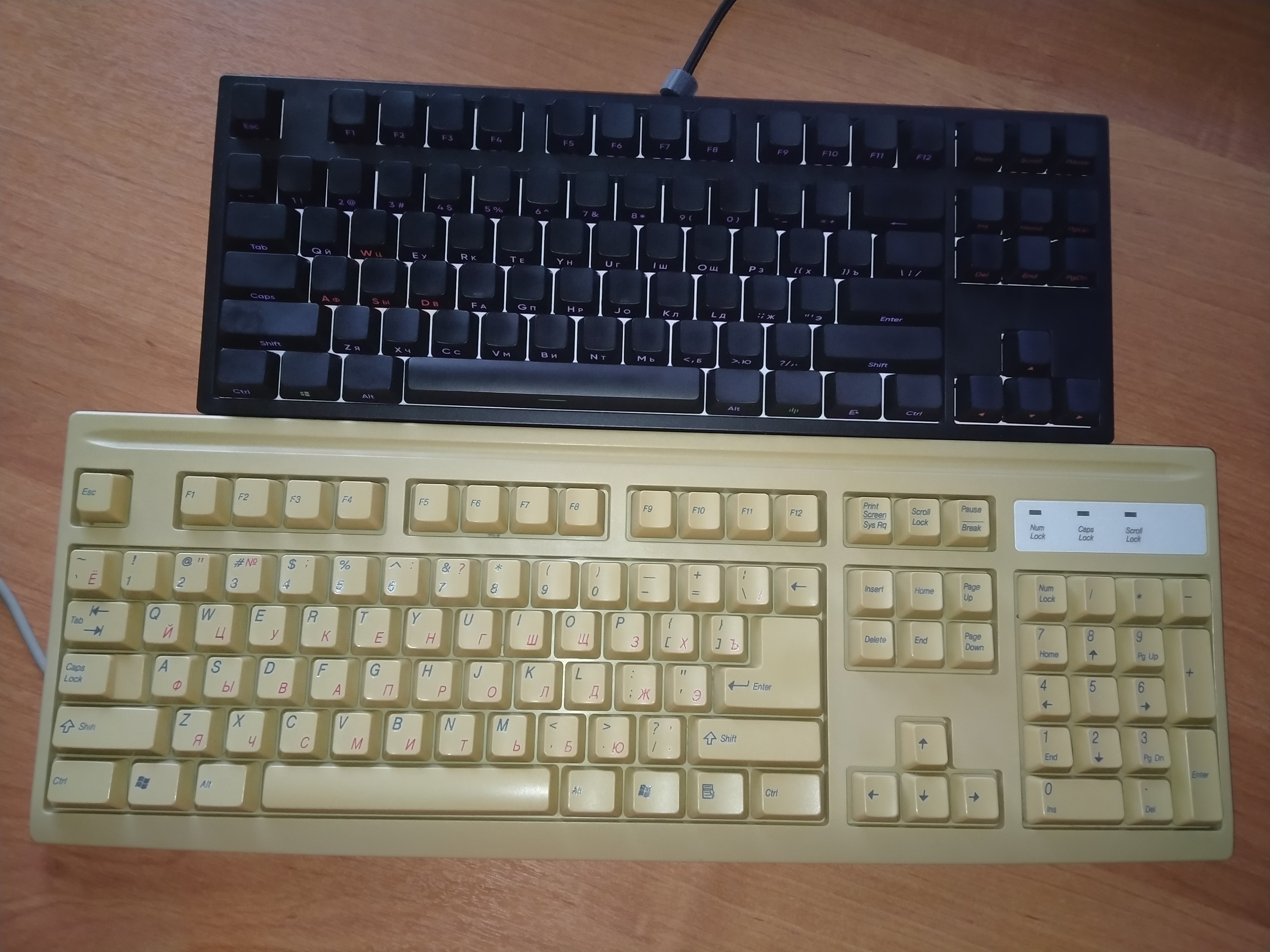

@Yuriy_X, Эх, все кнопочки белые. Мне больше нравятся с двуцветными клавишами, когда белые только алфавитно-цифровые.



Кстати, да.
Подарили мне один проц, засунул его в эту материнку - а фигушки, не запускается.
Говорит - мощности не хватает... Посмотрел в описании - до 95 Вт...



Да, у меня есть такая в исполнении PS/2, но б/у, попалась на радиорынке за 200 ₽. У нас дома таких не помню, в основном все белые были.



Списывали на работе старое барахло, тоже решил одну взять домой.

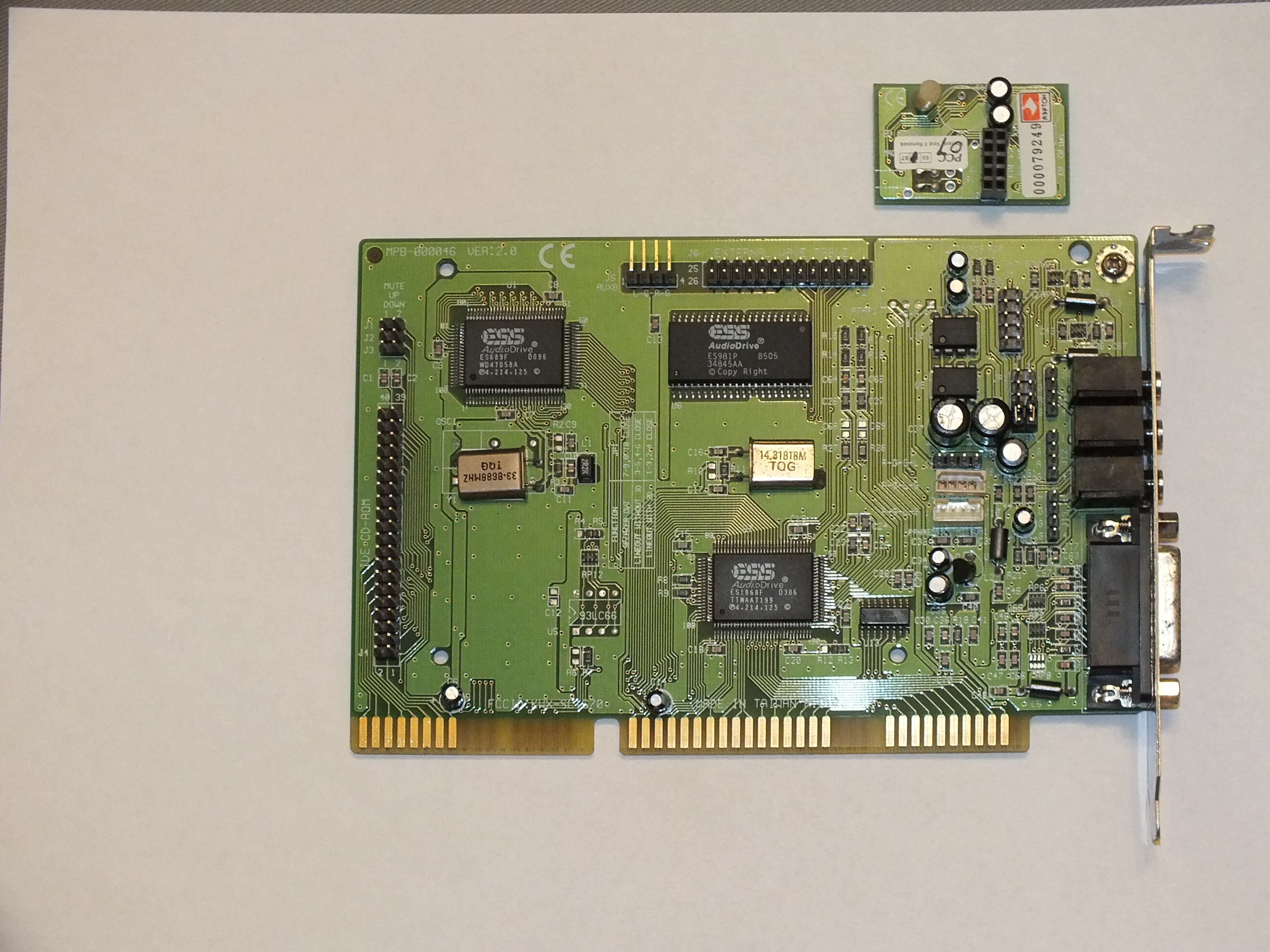

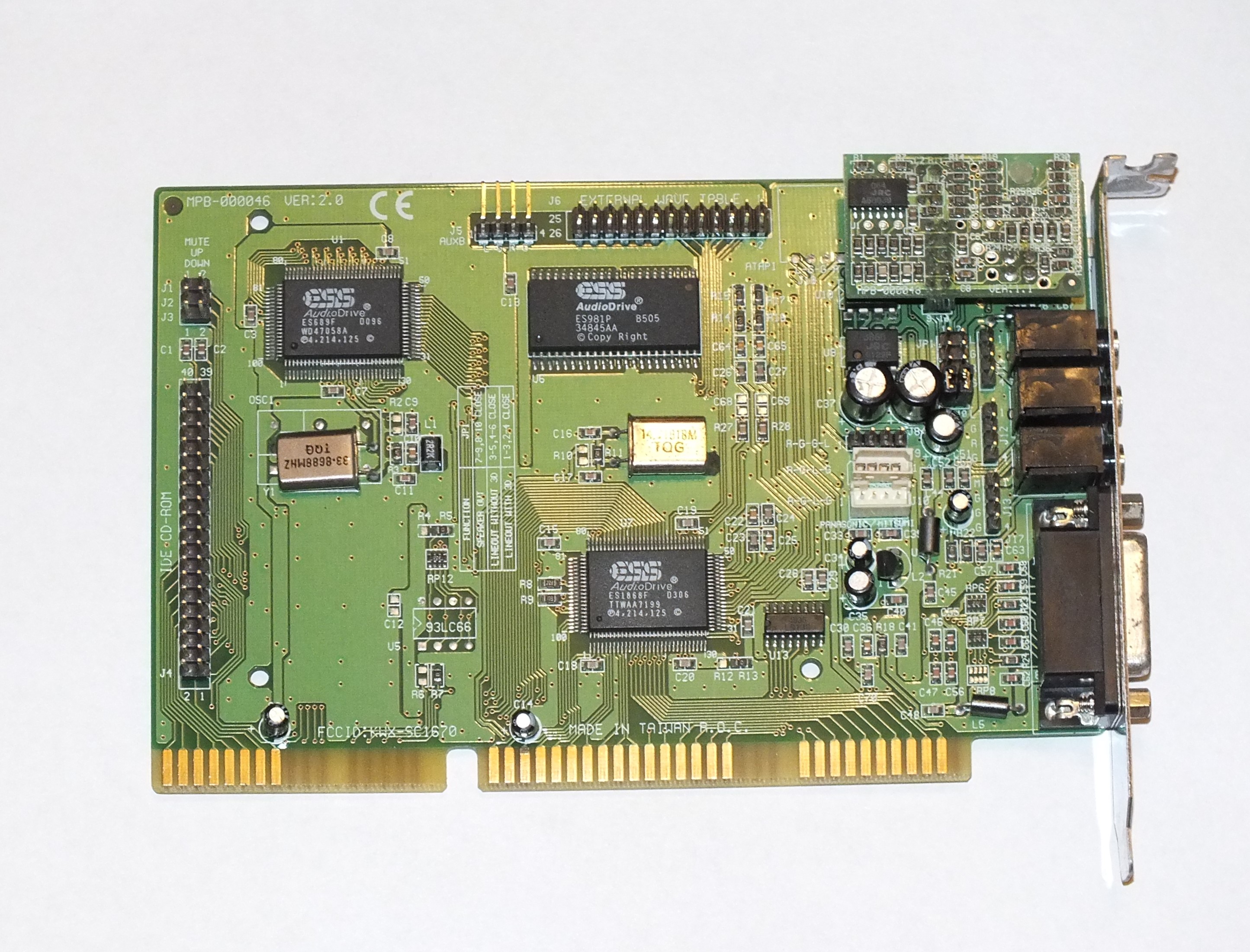

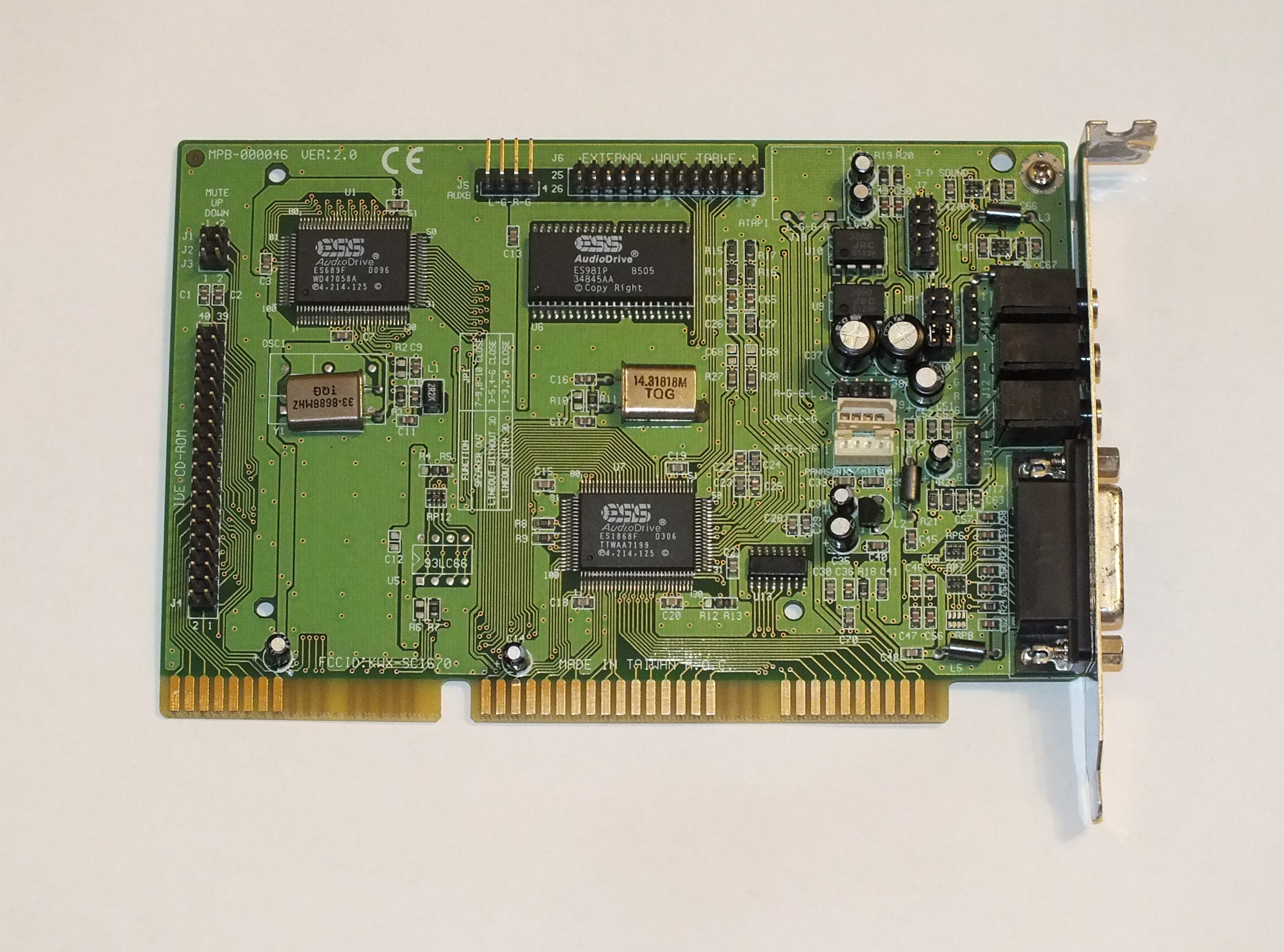

Сегодня получил, протестировал. Карта рекордсмен по совместительству среди звуковых, еще и встроенный WT и к тому же отключаемый, для внешней дочки. Также есть плата 3D Sound которая навешивается на нее.

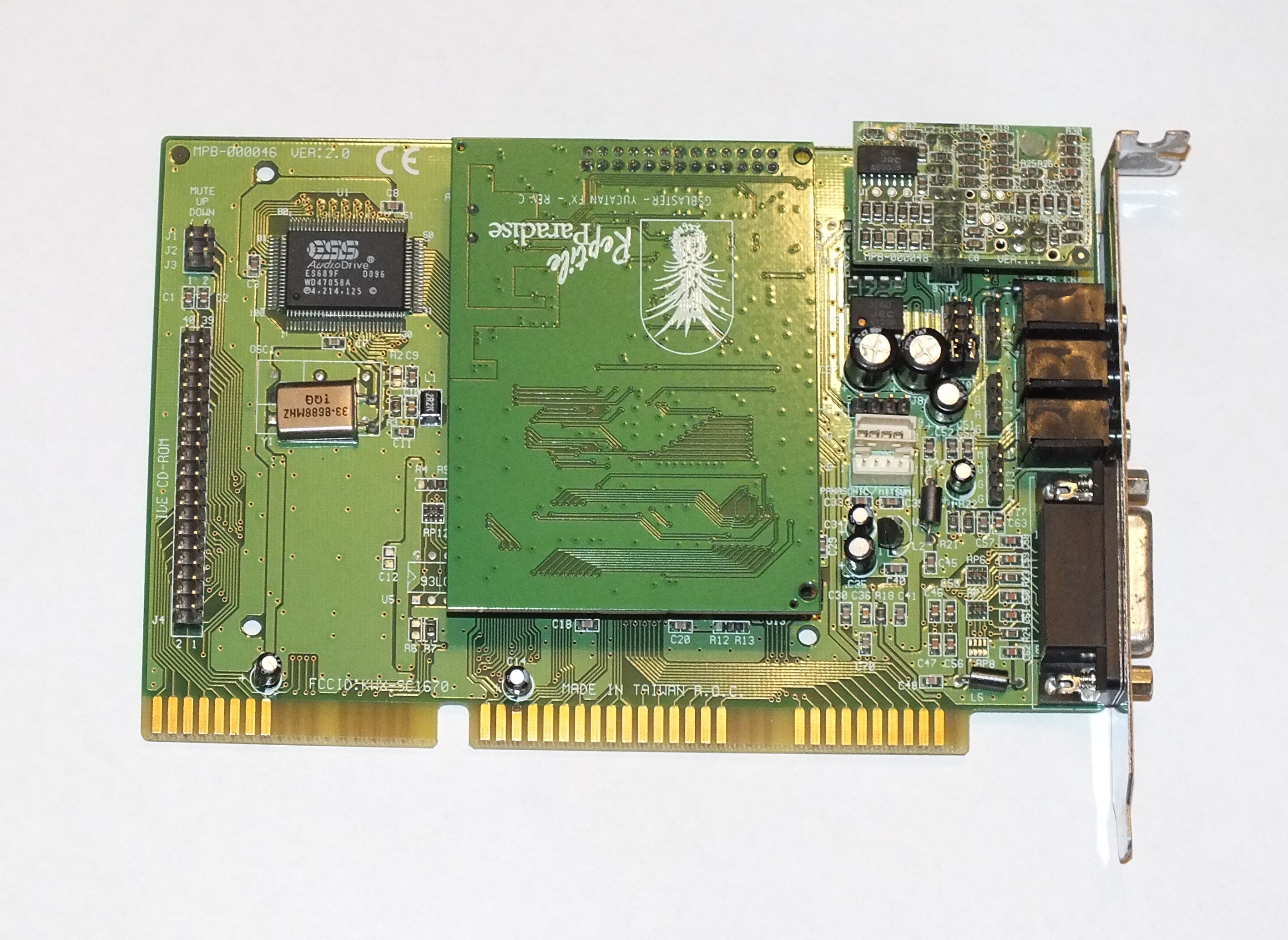

Обвесил карту, и вперед, в игры!
Определенно достойный экземпляр для коллекции.



У меня такая плата есть от MSI, на 945 чипсете. Подсадил в биос загрузку с nvme диска, поставил на него систему))



Спойлер

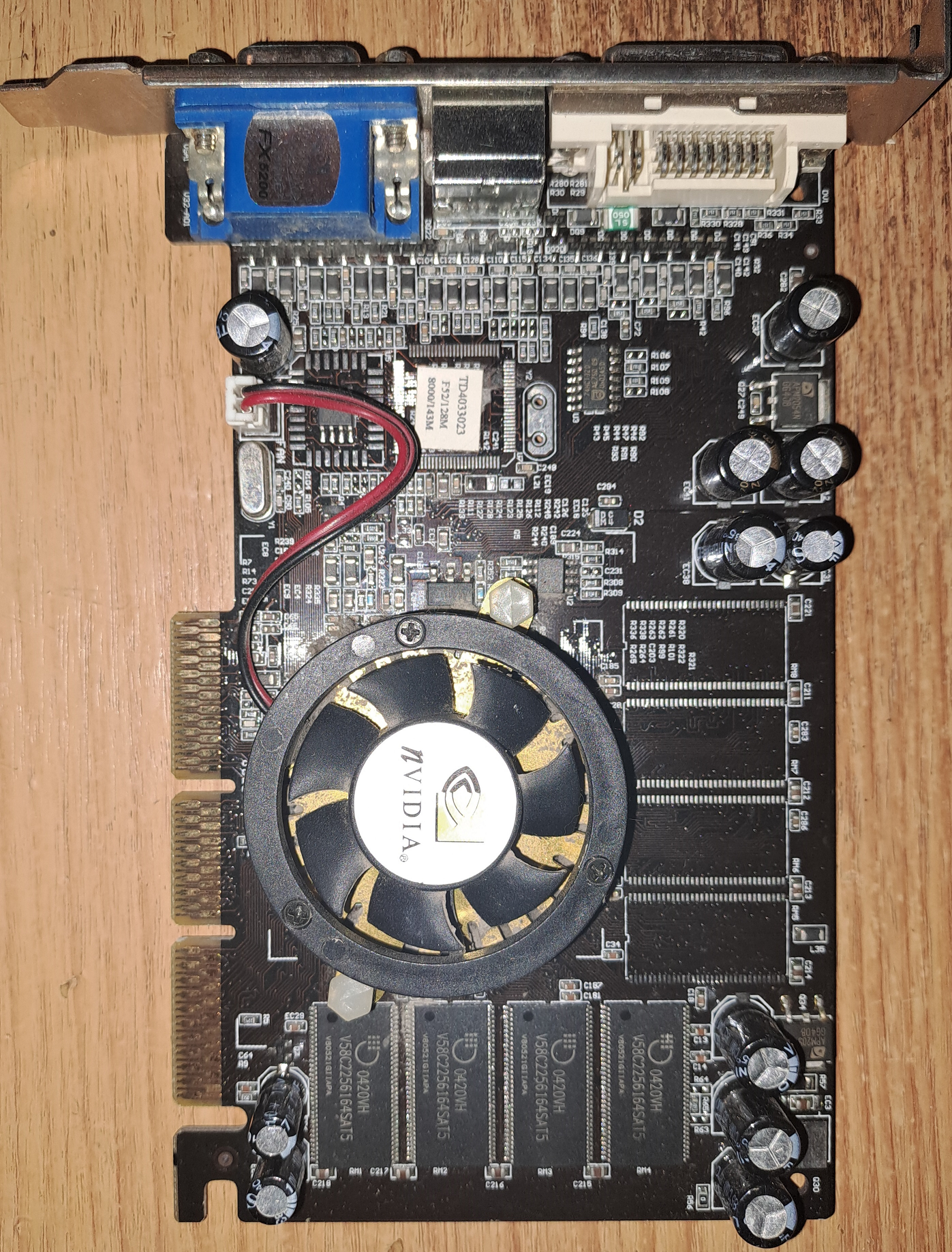

NVIDIA FX5200

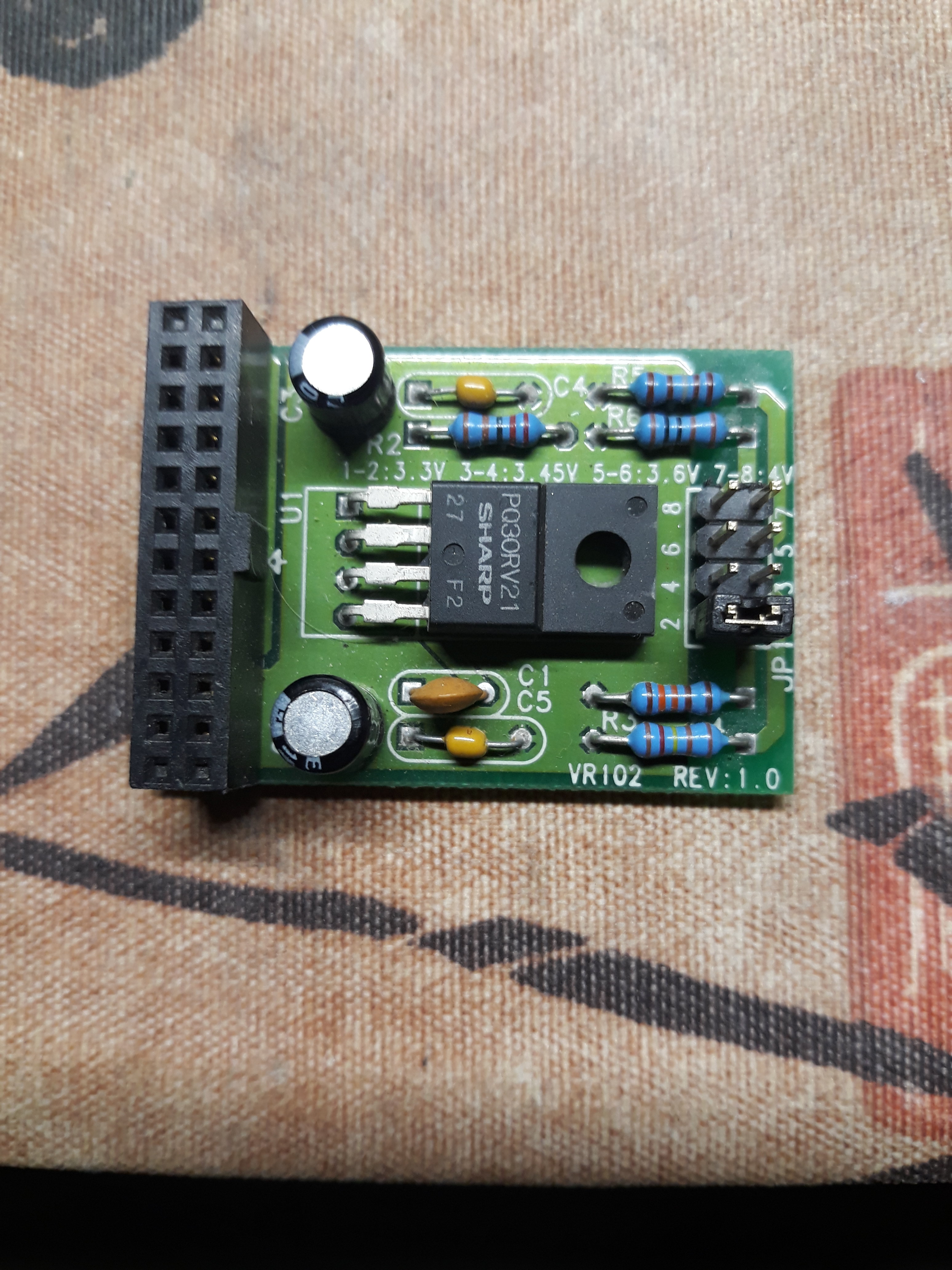

Всем здравствуйте! Нашел вот такой девайс. Насколько понял, это регулятор напряжения для CPU типа 486 или Pentium для мамок имеющих питание только 5в. Вопрос, а на какие "матери" он шел? (Желательно модели). Описалово самого девайса в инете не нашел...

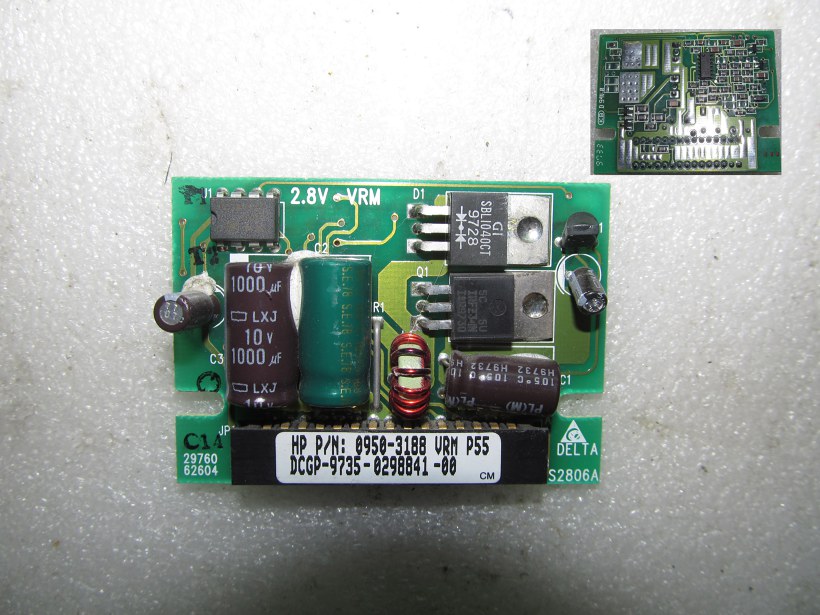

Не от Pentium и PPro точно, они имели другой формат и стандартное для всех гнездо на МП.


По напряжениям, особенно 3.45, похоже на 486, возможно, от какой-то брендовой матери типа Dell, Compaq и тому подобных. На обычных такого не встречал.

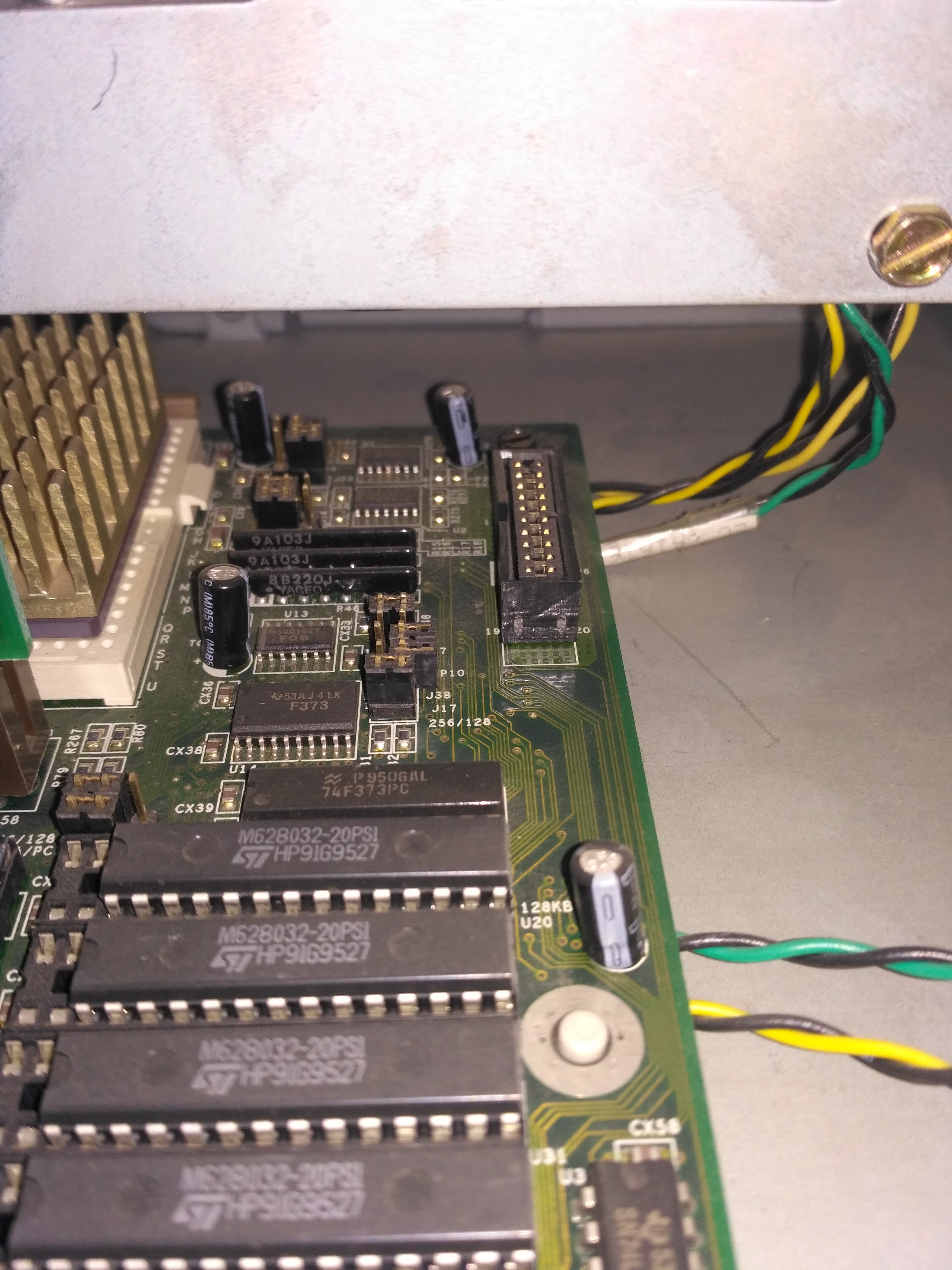

На моей IBM 350 (486DX2) есть вот такой разъём VRM, вроде как подходит.



Сумрачная тевтоника.
По идее, достаточно быстро схематику этого модуля расширения просто запихнули на саму материнскую плату. Тем более вроде бы только 3,3 В нужны, это не S7/SS7, для которых AMD и Cyrix занимались творчеством.

З.Ы. Надо будет покопать cpu-world, а то вдруг было что-то экзотическое для S3, жрущее не 5 и не 3,3 В? Тогда да, VRM чуть больше смысла имеет...

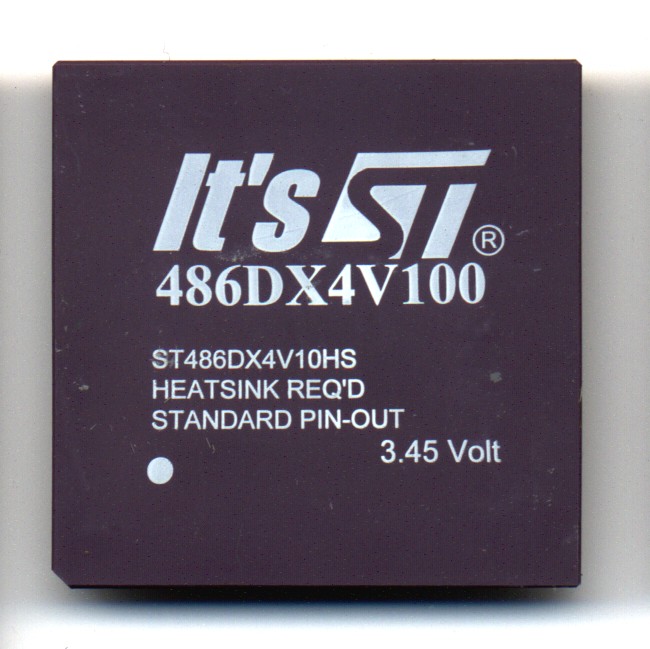

3.45 - вполне стандартное напряжение для DX4-х Cyrix'ов и их клонов, 5х86 тоже.



Новый урожай

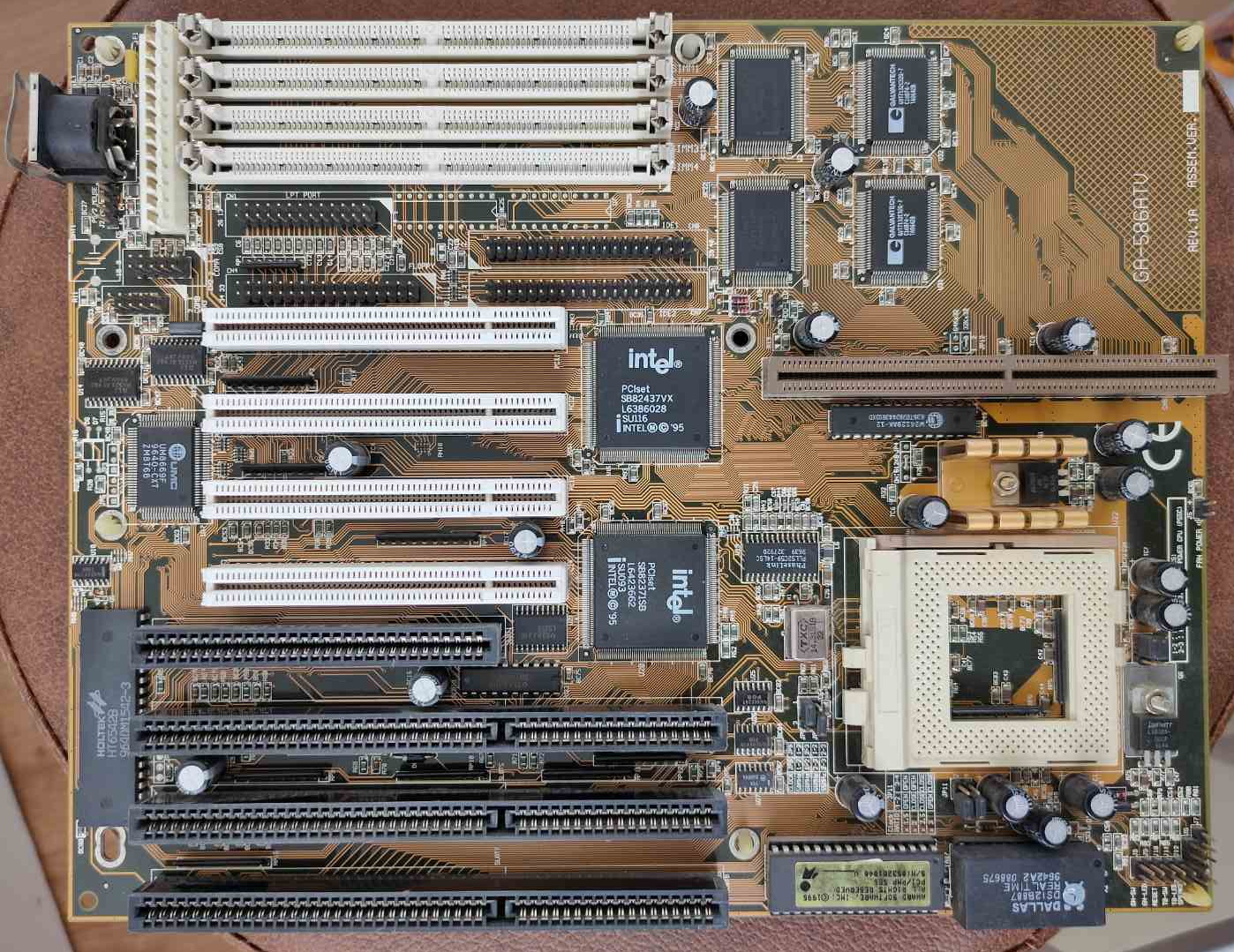

Gigabyte GA-586ATV. Интересно, что на сайте до сих пор есть посвящённая ей страница, но без какой-либо информации, только последний биос с "Supports 32GB capacity below HDD".

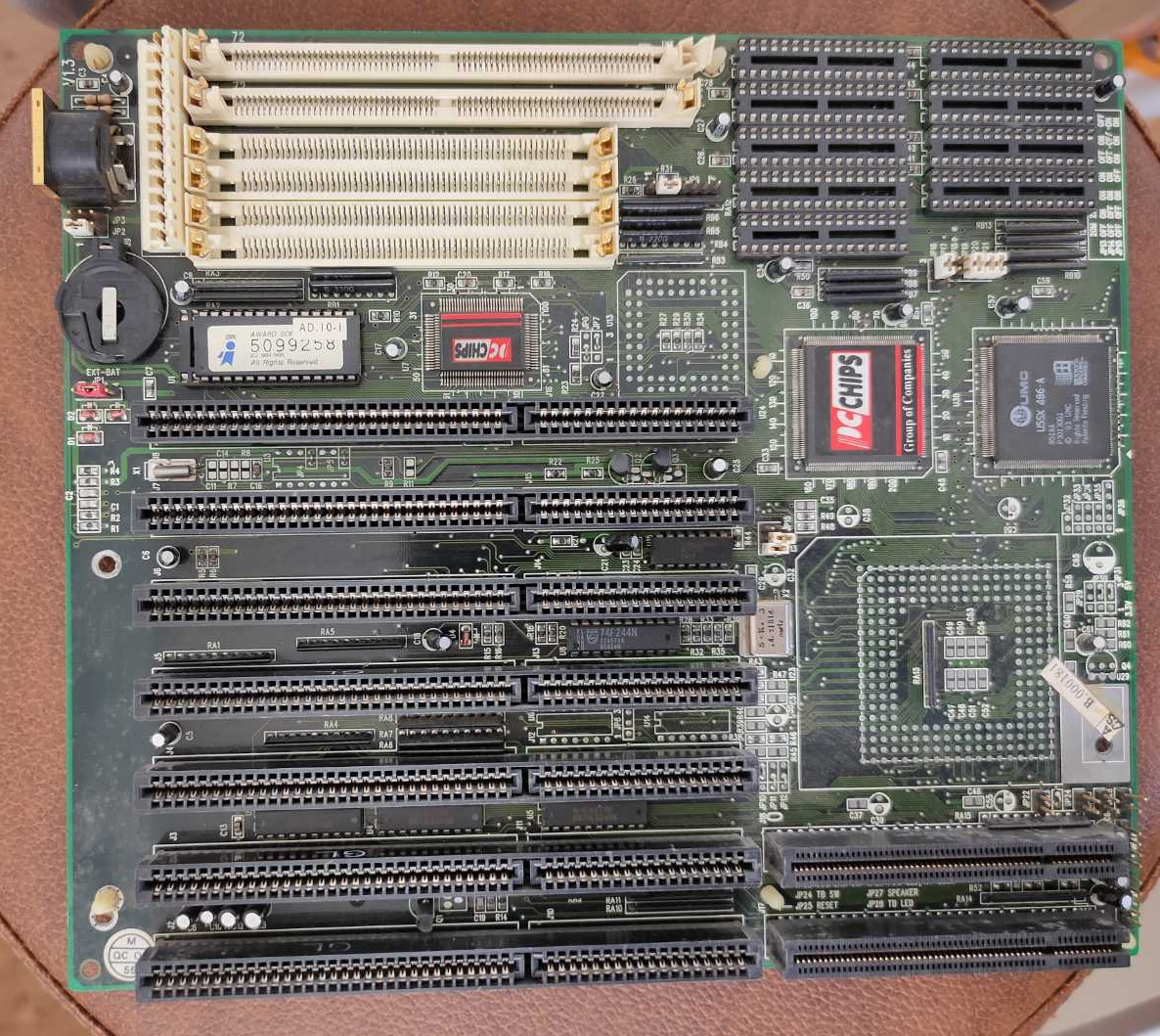

Материнка с каким-то впаянным 486 процессором. Пока не выяснил, что это за плата, буду благодарен за помощь с опознанием.

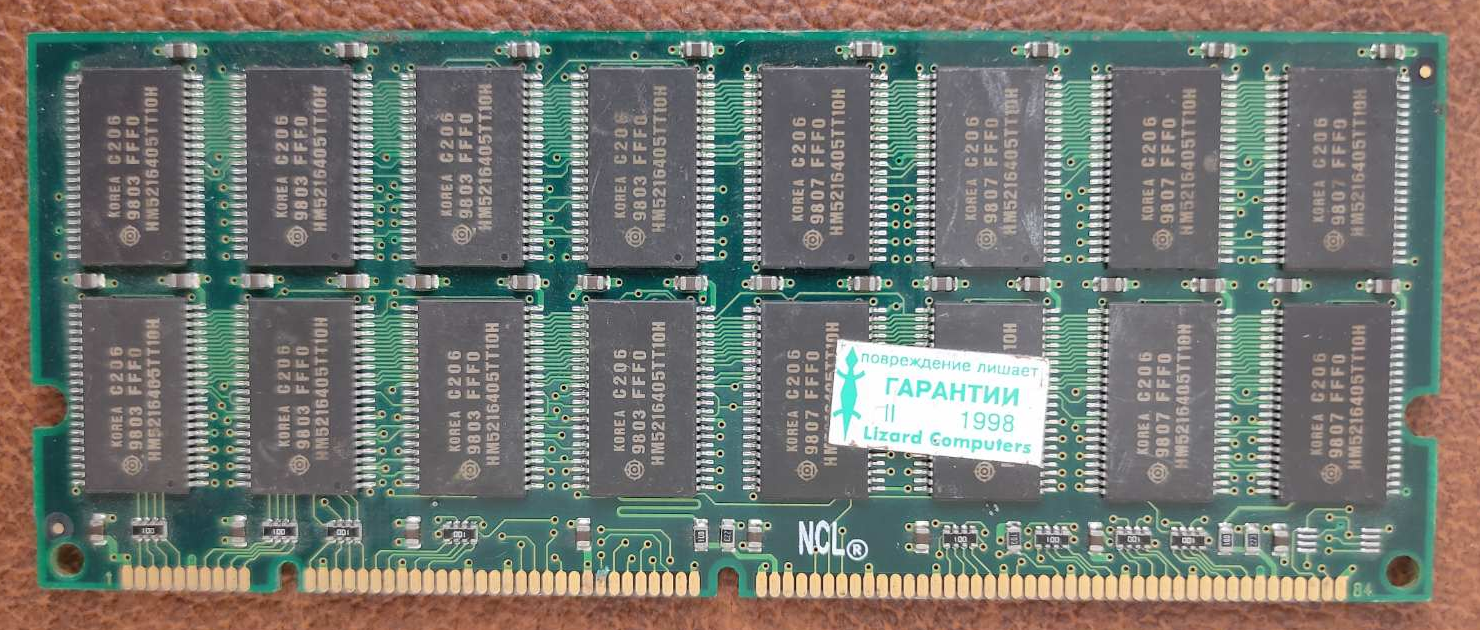

Просто интересная "двухэтажная" память, раньше мне такая не попадалась.



А на сколько модуль? Вангую, это может быть тот самый чудо-модуль на 64МБ, который на 430VX определяется полностью.



@radical1010, пока не знаю, сегодня-завтра буду проверять. У меня два дня на возврат, если с железом что-то не так.



Чипы там умеют странное: HM5216805 Series, HM5216405 Series 1,048 ,576-word × 8-bit × 2-bank Synchronou s Dynamic RAM 2,097,152-word × 4-bit � � 2-bank Synchronous Dynamic RAM
Если правильно понимаю, могут изображать как 2 банка по 1Мх8, так и 2 банка по 2Мх4.
В обоих случаях это 32Мб, если модуль отдносторонний. Но в первом случае - в один банка, во втором - в 2 банка.
Если модуль двусторонний, то это 64Мб либо двухбанковый, либо 4-хбанковый.
Чипы могут 100МГц шину, может ли её модуль - вопрос открытый. Если spd сзади нету, то скорее всего только в виде разгона.

Вобщем, если оно двустороннее, то это самая идеальная SD-RAM для первопней. В одностороннем виде - просто хорошая первопнёвая планка, полностью аналогичная обычной двусторонней на этих же чипах. Хотя при это она с стобой тянет жирный плюс к хтоничности.

--- добавлено 22 окт 2022, предыдущее сообщение размещено: 22 окт 2022 ---

ЗЫ. Неправильно прочитал даташит. Там в одном даташите 2 варианта чипов, а не один по разному конфигурируемый чип. HM5216805 и HM5216405.
У тебя планка на 2-м варианте - 2 банка на сторону.



@Колючий, планка двусторонняя.



Я ещё раз запутался. Чипы 2х2М х 4. На один банк нужно 16 чипов. Итого на планке 32 чипа на двух сторонах, собранные в 2 банка, по одному на сторону.
Вообщем, должно быть самым совместимым вариантом для первопней.



Спасибо.
3,6 В тоже нашёл. Некоторые из Cyrix 5x86-120GP под такое напряжение были (остальные -- под 3,45 В).
Всё зло от Cyrix!



Система с PIII-S эту планку не видит. Попробую попозже почистить контакты и проверю ещё раз. Если не получится, то попробую ещё раз на компьютере с K6-2+.

При попытке запустить материнку с 486 процессором, двумя SIMM-30 и VLB-видеокартой что-то негромко бахнуло, на экране ничего. Буду возвращать.

Gigabyte GA-586ATV успешно завелась с Pentium 120 МГц (SY062). Жаль, что на официальном сайте мануал только для 4-й ревизии, а у меня 1a. При текущих положениях перемычек процессор виден как Pentium-S 100 МГц. Материнка очень приятно выглядит, явно качественный продукт. Но кроме как предмет коллекционирования ничего интересного собой не представляет из-за батарейки DALLAS, отсутствия AGP и максимальной шины 75 МГц. С USB тоже не очень понятно, похоже, что в этой ревизии его нет.
