Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Gamecollector, ну Сириксы и дальше любили высокие напряжения, особенно МII, отчего и грелись, как печка, при полном попустительстве тогдашних пользователей относительно хороших кулеров. Поставил маленький от П1 и "чего же тебе ещё надо, собака"? :-)

@Yuriy_X, на Ретровебе смотрели?
Gigabyte GA-586ATV



@kiot, спасибо большое!



Тв-тюнер



Там не может быть 16 битной шины. Нужен или 1 SIMM72, или 4 SIMM30.
Внимательный осмотр с двух сторон. Если ничего не насмотришь, можно рискнуть и ещё раз проверить с нормальной памятью. Желательно бы ещё посткарту.

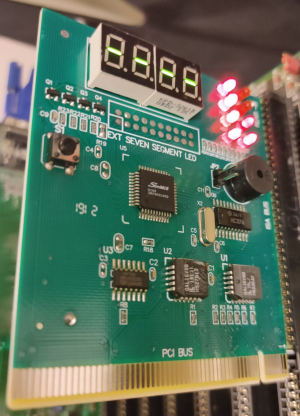

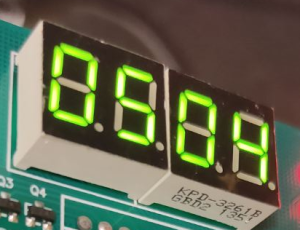

@Колючий, воткнул одну планку SIMM72 на 8 Мб. Как мог осмотрел, вроде всё на месте. Посткарта выдаёт при старте:

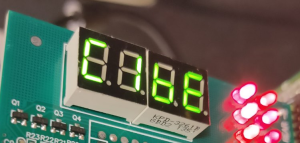

Потом пара переключений:

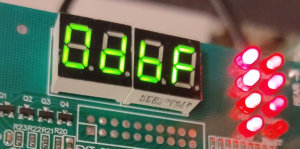

И потом отображается этот код и не меняется:

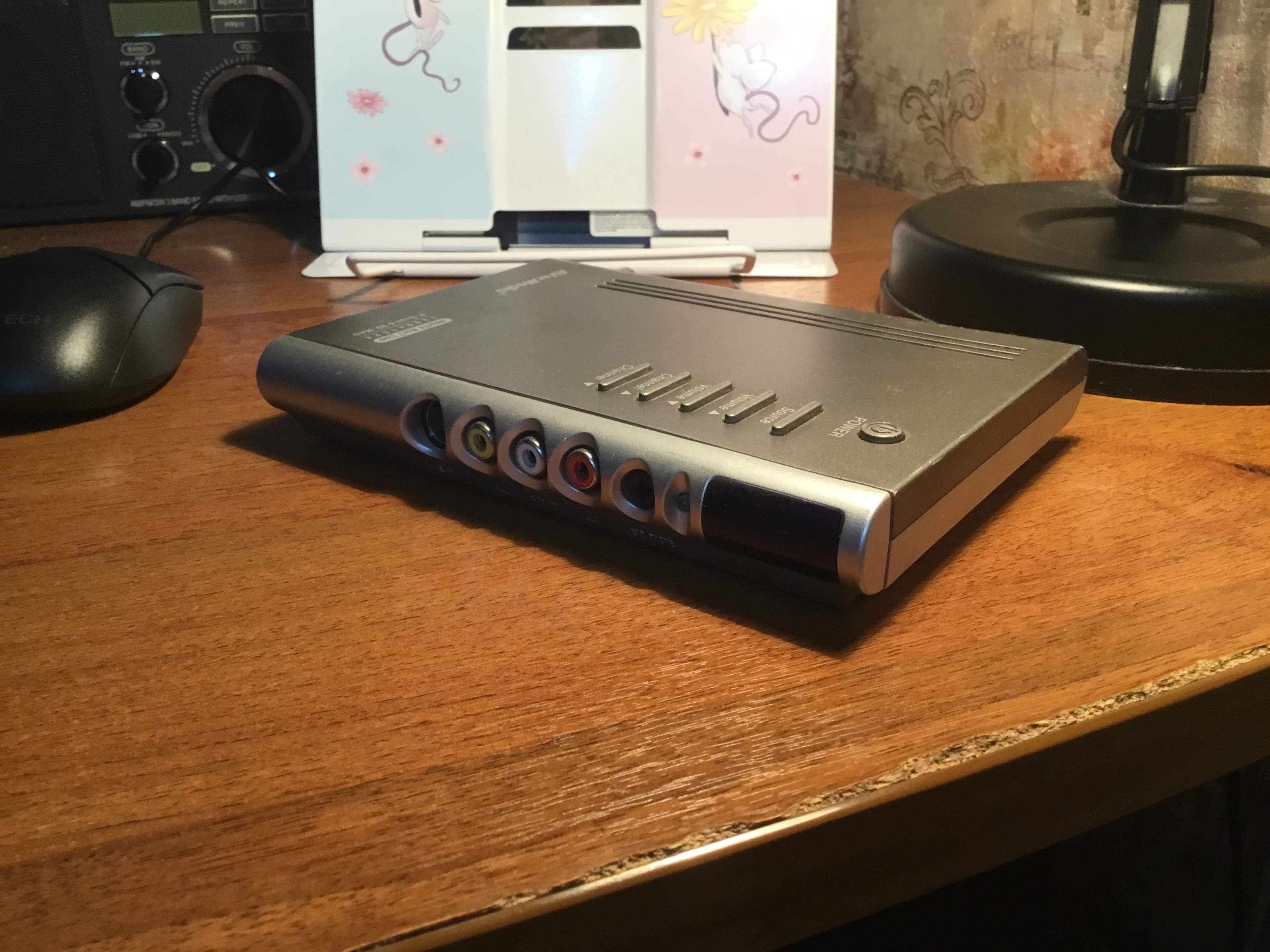

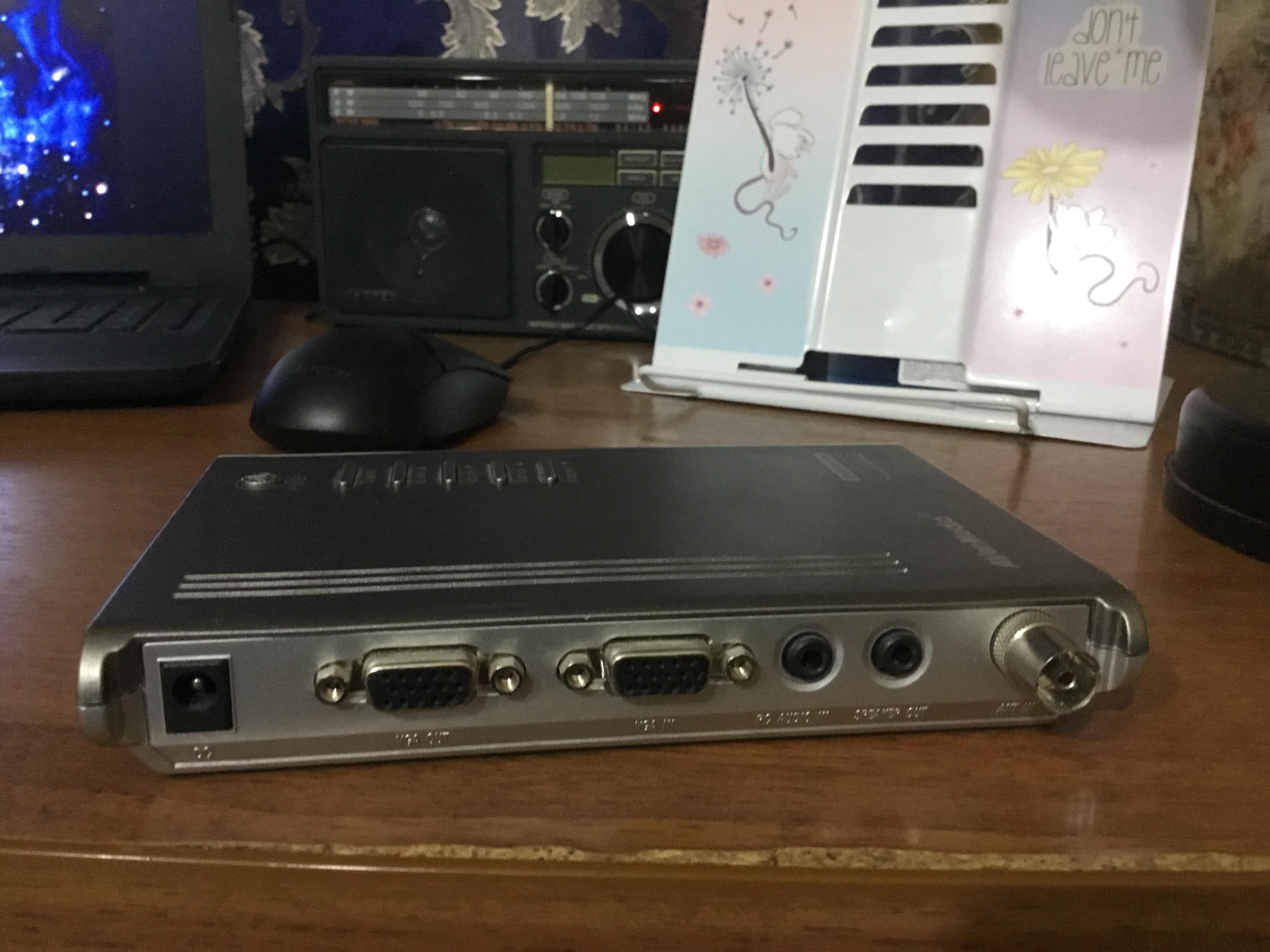

Присылали мне такой. К сожалению, он у меня не заработал. Судя по нагугленной инфе, он должен "превращать монитор в телевизор", забирая аналоговый теле/видеосигнал, выдавая картинку по VGA. Мой девайс сигнал не выдал, был выброшен... К сожалению, в отличии от PCI-тюнеров в виде карт к ПК, он не позволяет оцифровку(запись) видео, а всего-лишь выступает "конвертером сигнала" для просмотра через монитор.

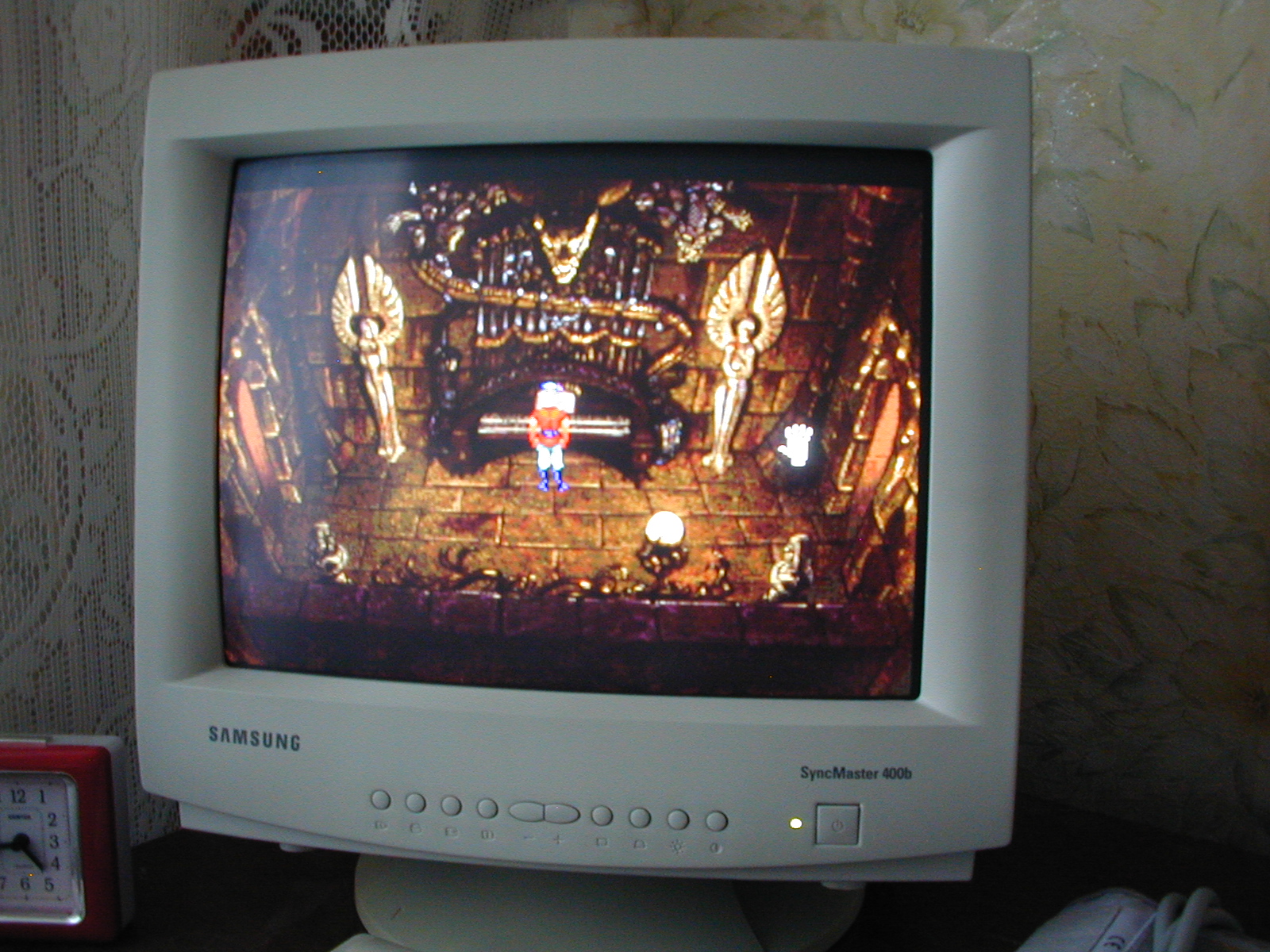

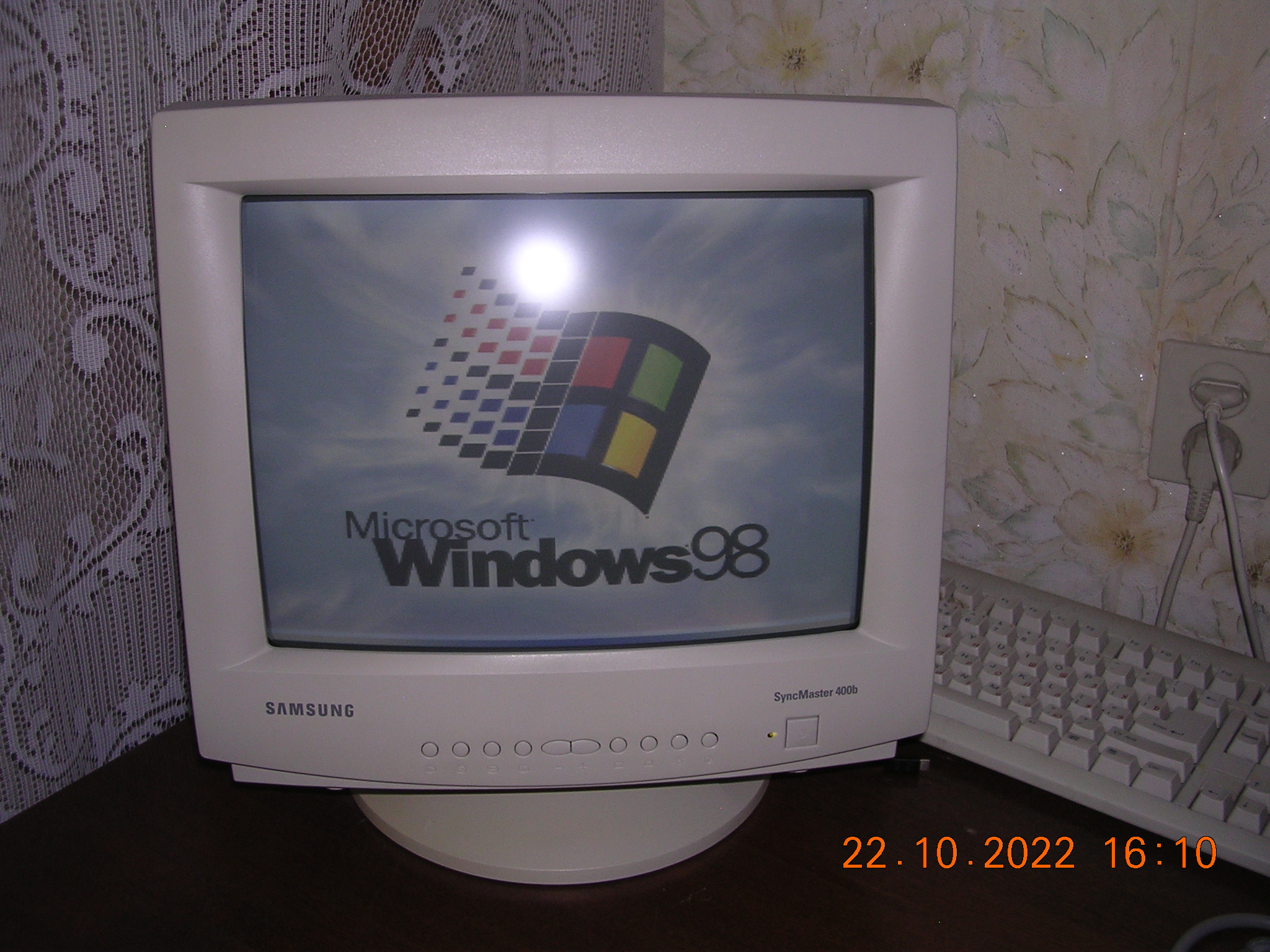

К слову, о мониторах: Прикупил по случаю за символические 500р на Авито к одной из своих сборок попсовенький, но довольно хорошо-сохранившийся монитор - Samsung SyncMaster 400b. Так сказать, "последний из могикан" 14", уже "на кнопочках", но ещё без OSD.

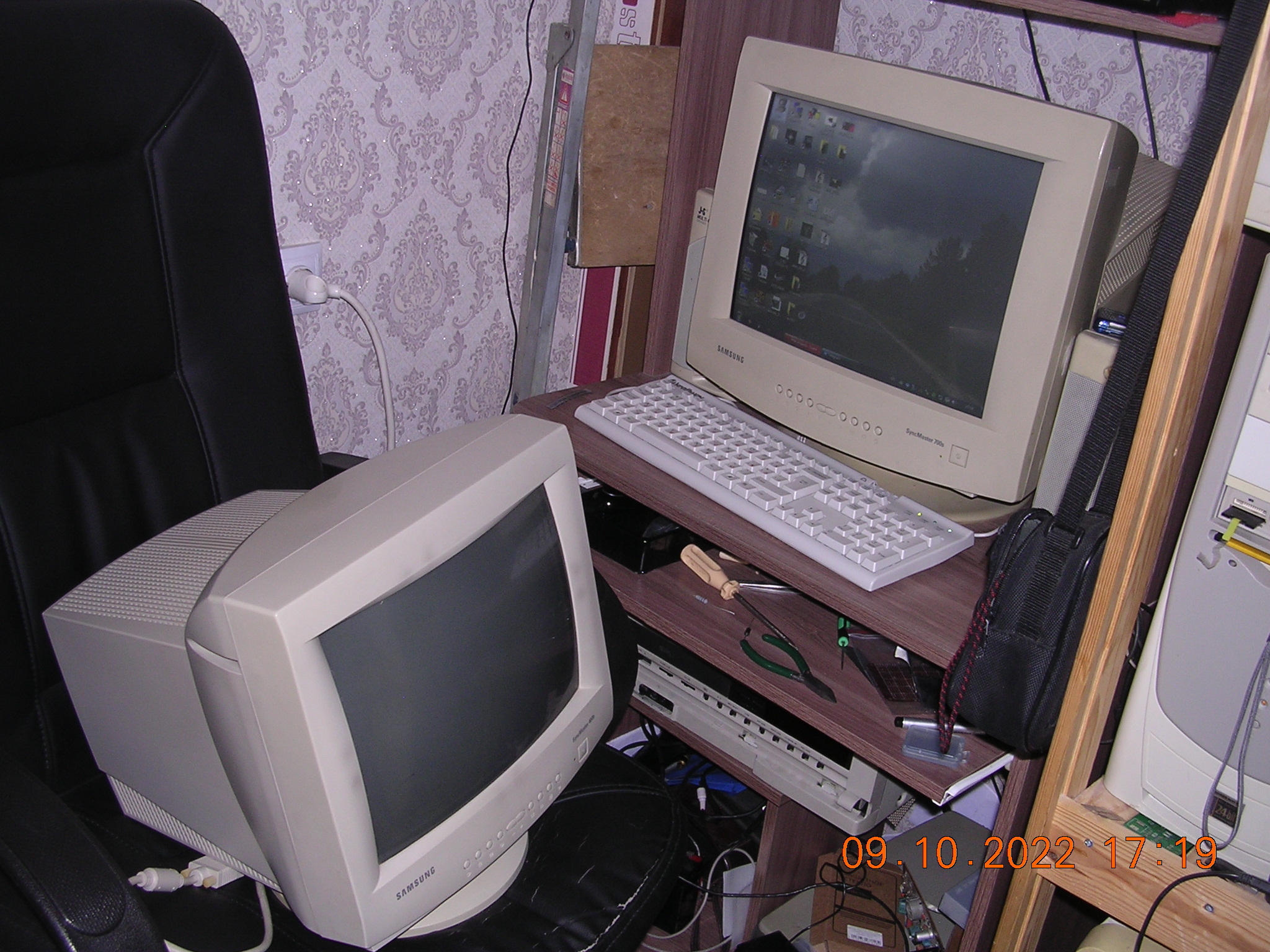

В сравнении с "старшим братом" - Samsung SyncMaster 700s, который на данный момент -

тоже "на кнопочках", но, что интересно, уже с OSD и яркость/контраст на аналоговых крутилках!

уже два года мой повседневный монитор. Трубка бодренькая, но корпус "подустал", хотя и солнышком его особо не мучал, кажется, старение пластмассы вызывают остальные факторы. Чувствую, новоприбывший 400b это тоже ждёт через год-два Оба монитора 1997 года выпуска, что даёт "максимум аутентичности" любому ПК, начиная с Pentium MMX.

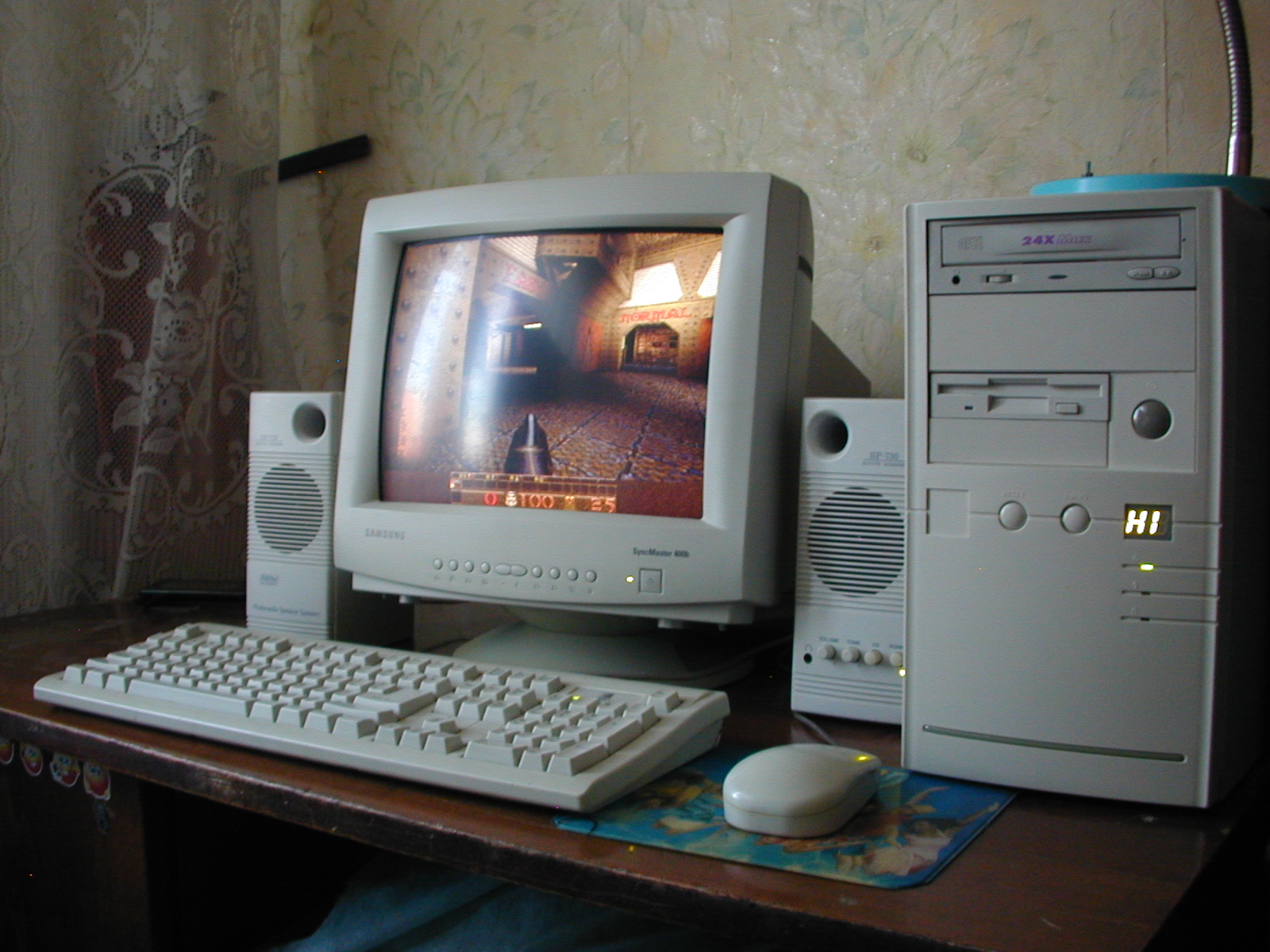

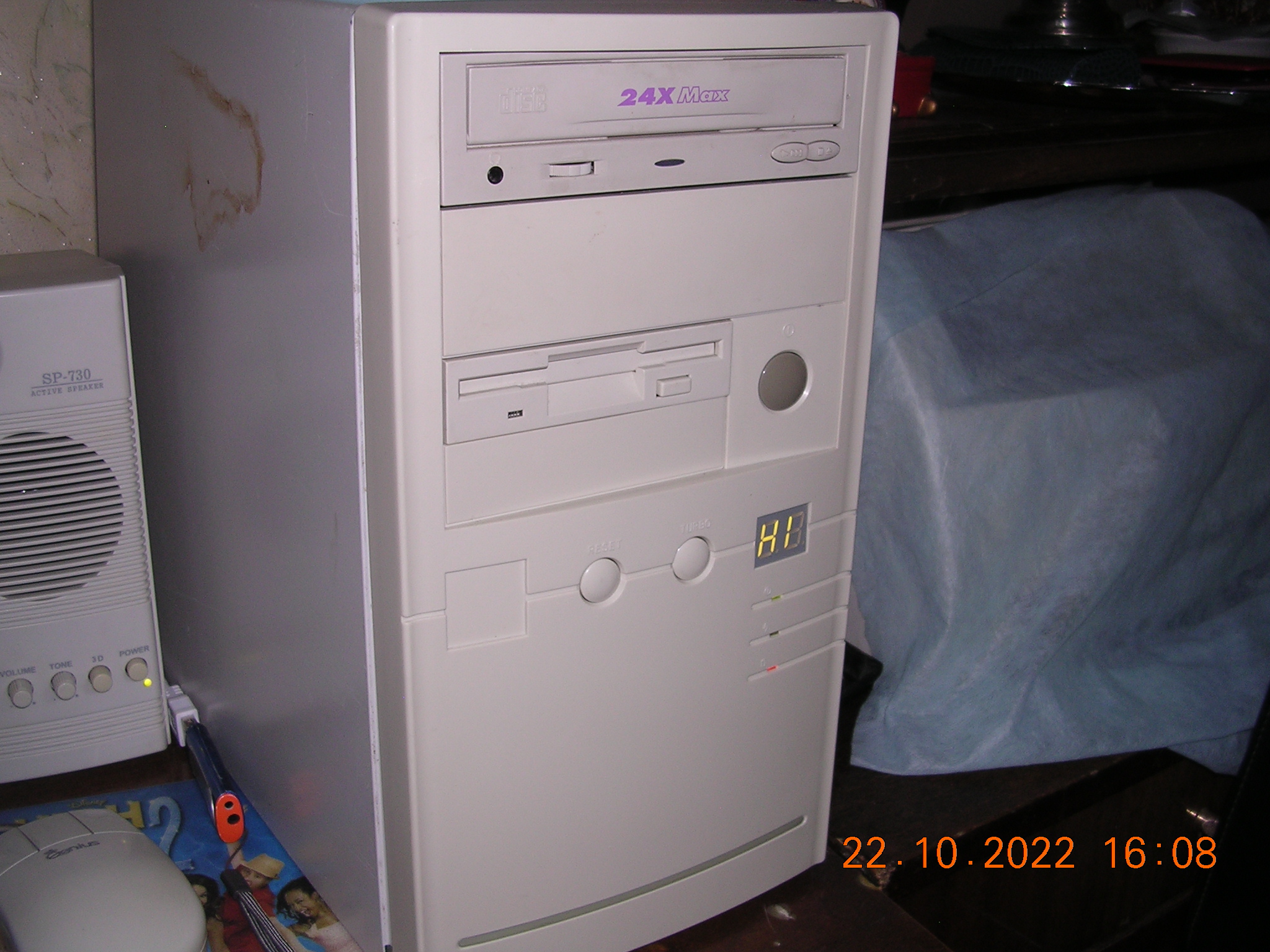

В моём случае это слотовый Pentium III/450, придержанный в стандарте АТ.

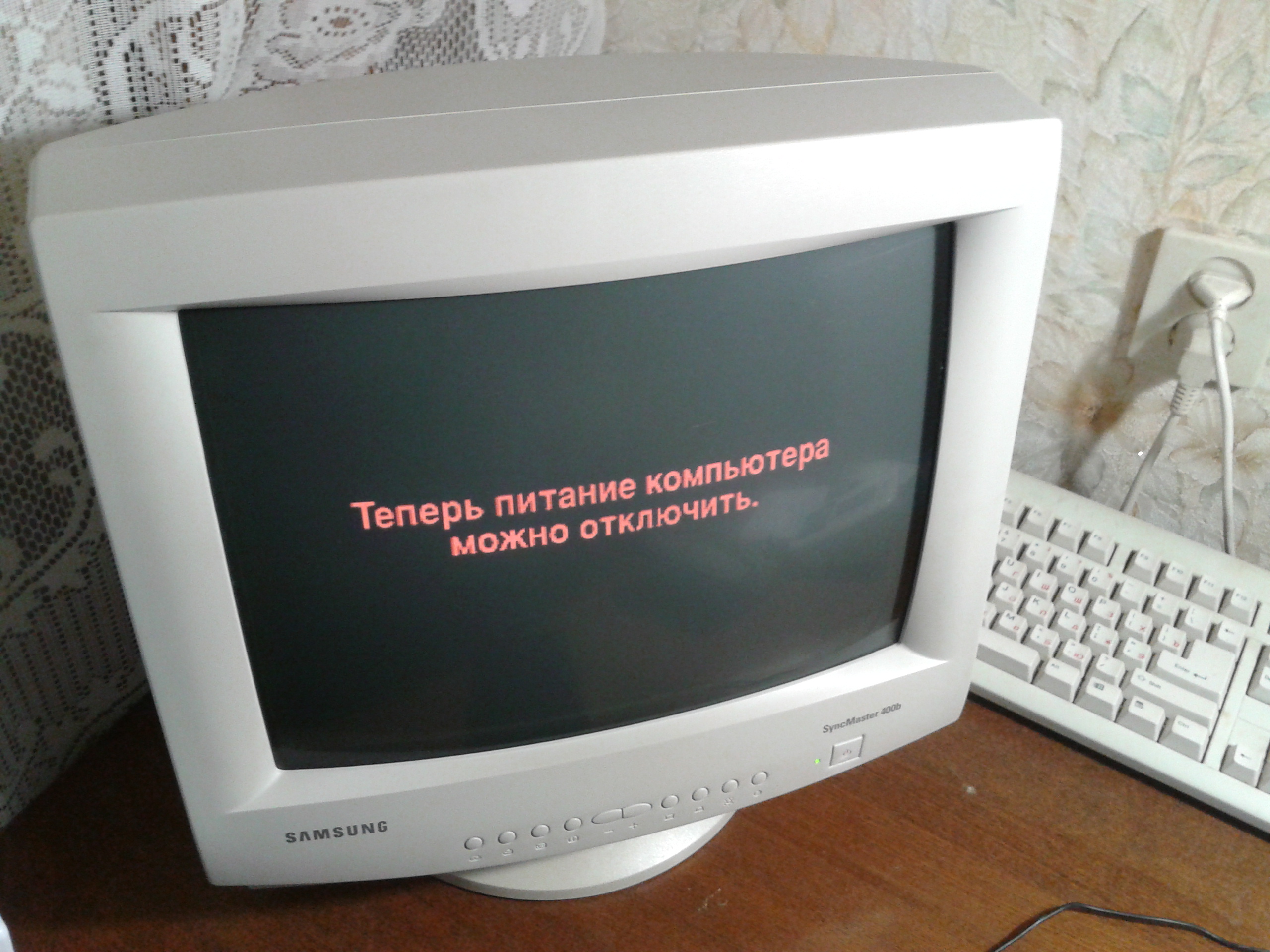

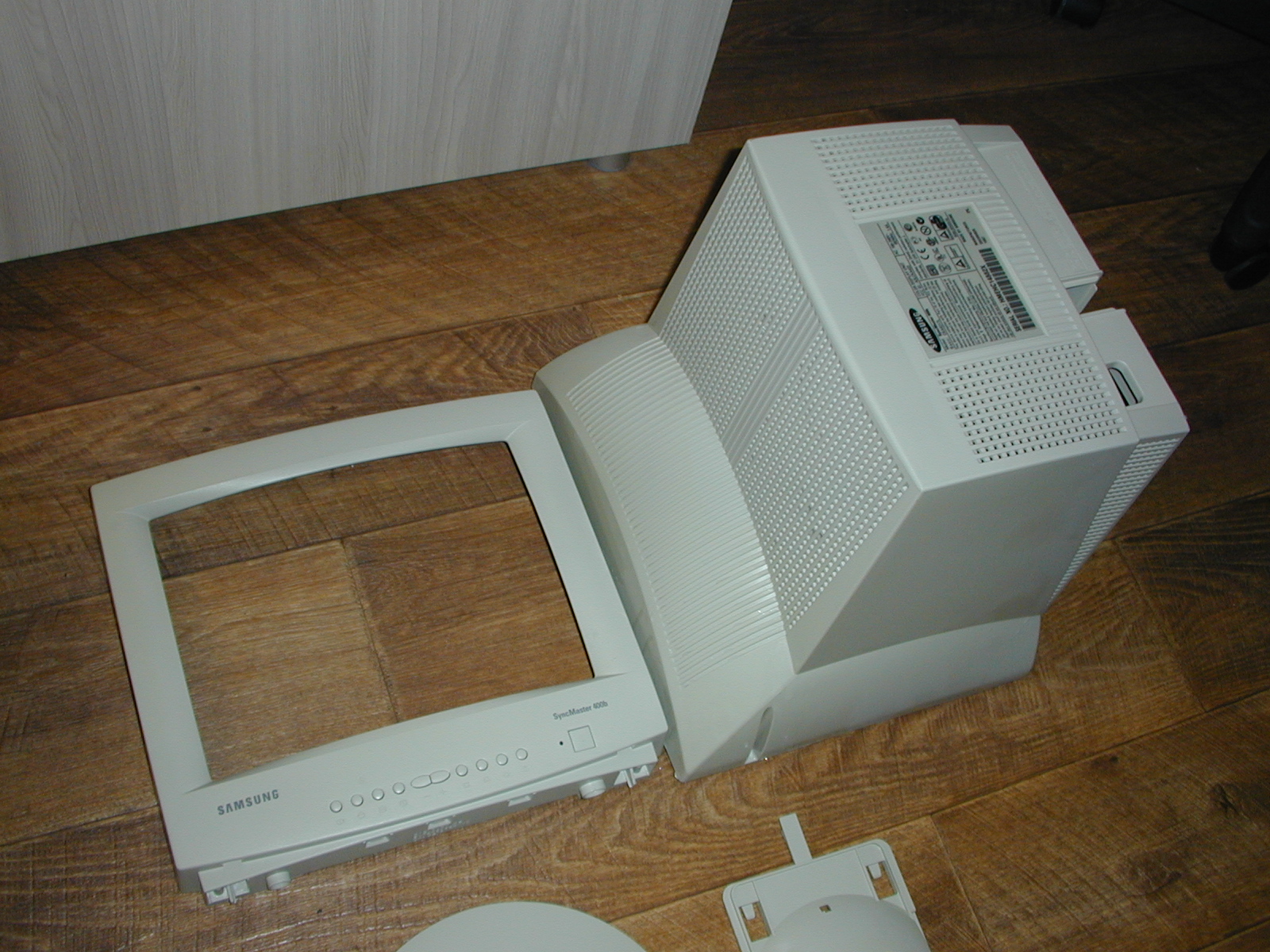

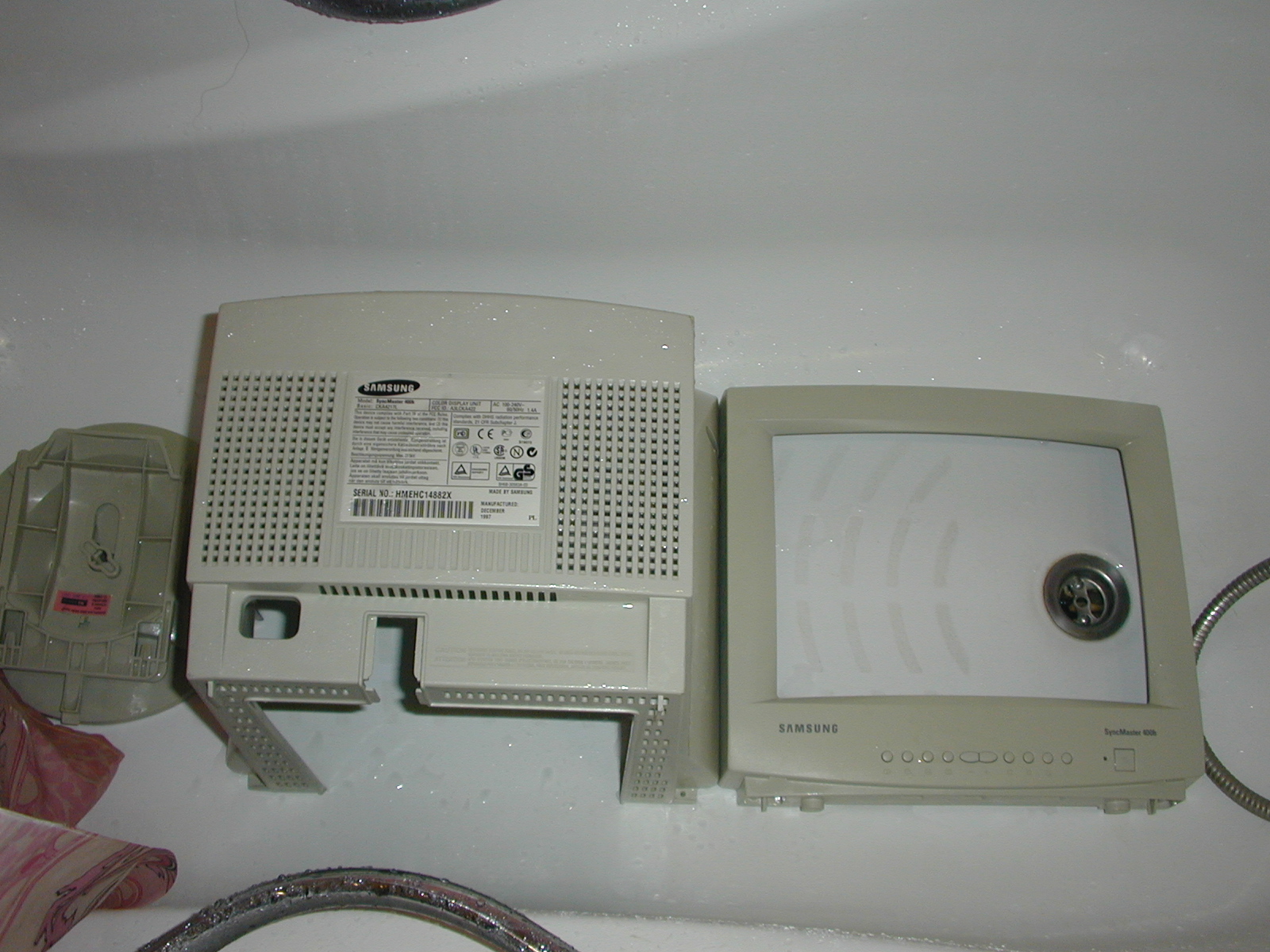

Монитор был отмыт от даже малейшей грязи, так пользовать приятнее, как ни крути

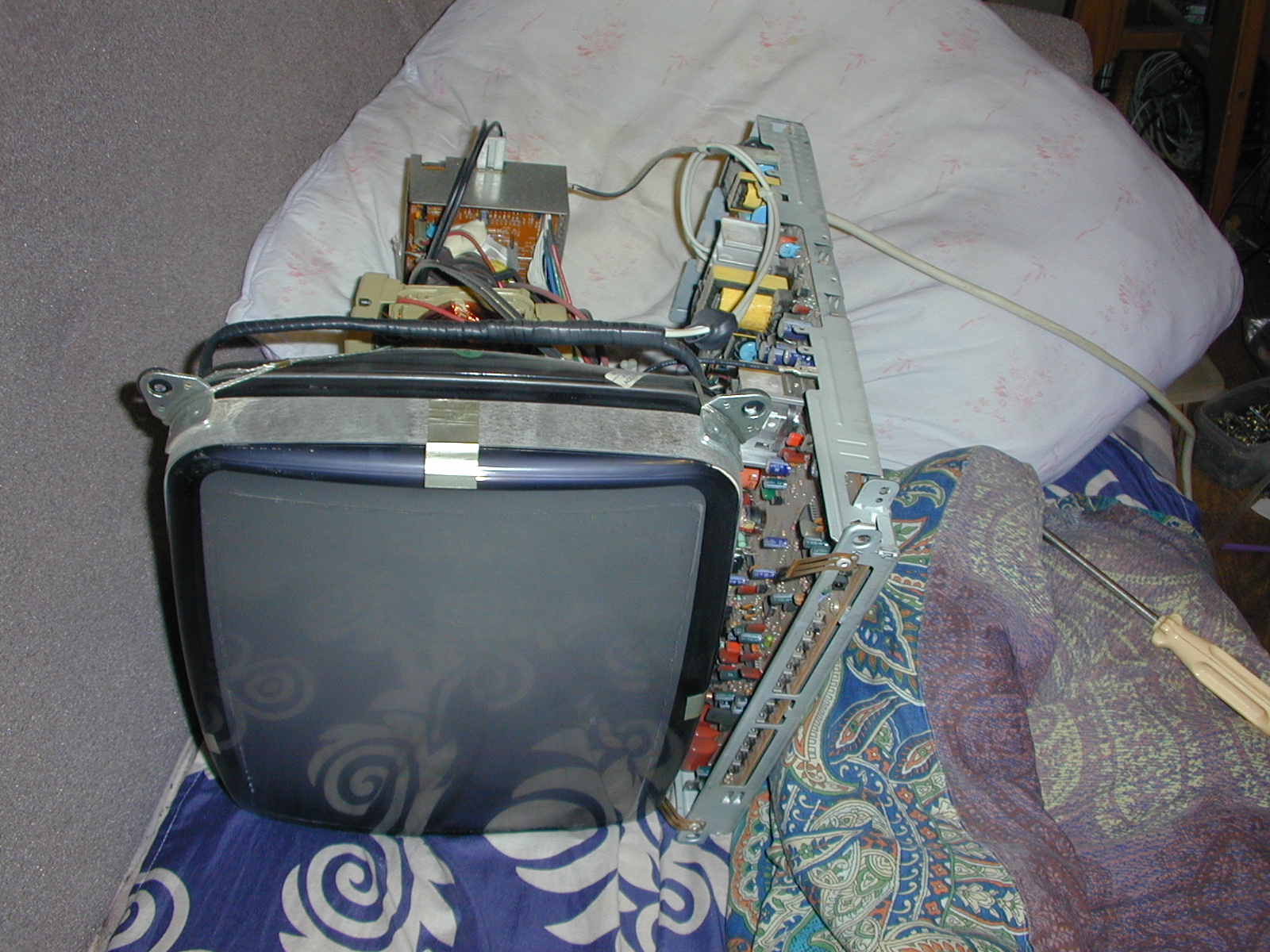

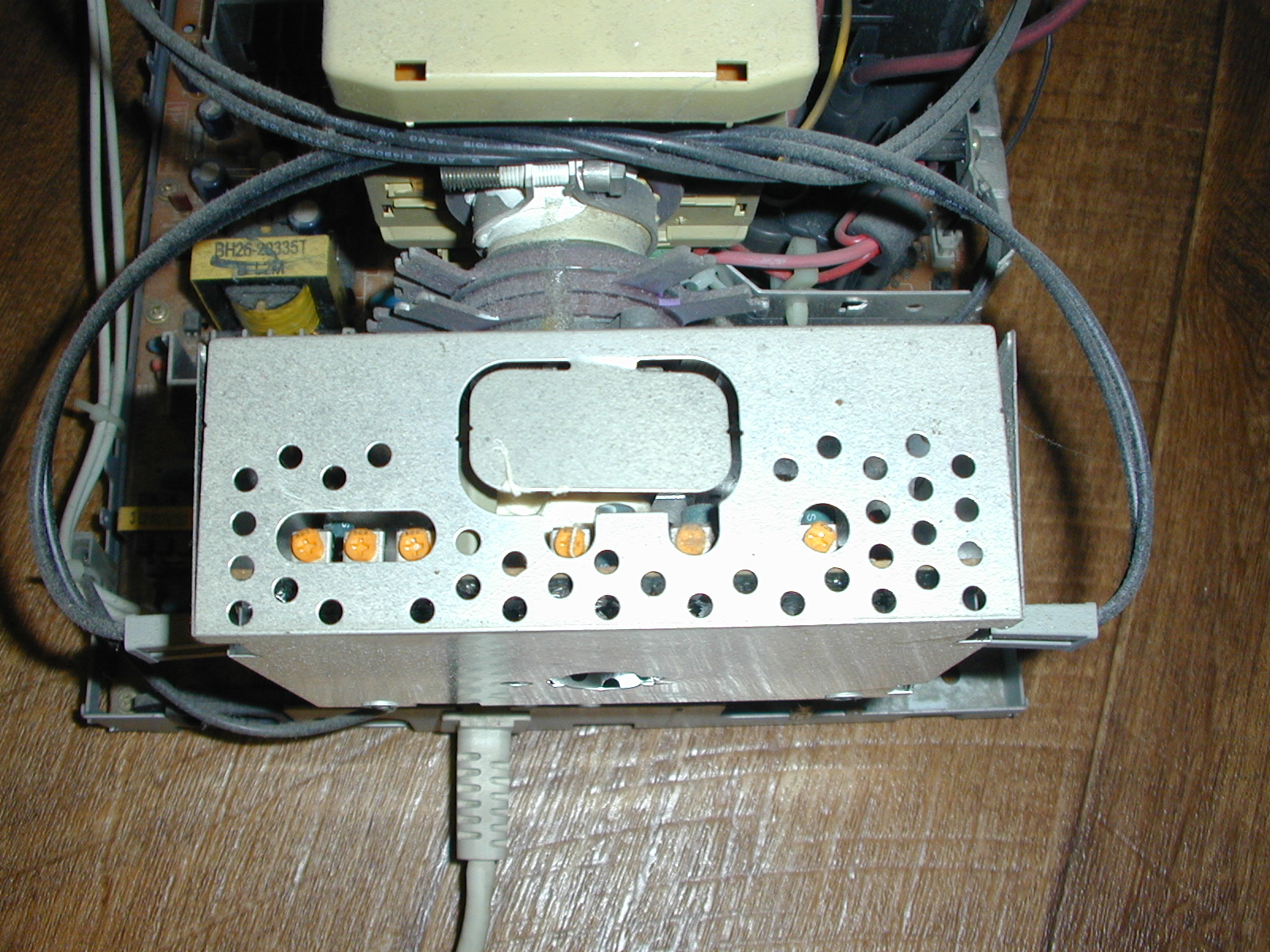

Выяснилось, что настройка баланса белого и других параметров производится "по-старинке", на подстроечниках, так что, подстроить монитор удалось без особых проблем -

(во многих мониторах с электронным управлением подстройка осуществляется неким "SoftJig" - конвертером интерфейса, подключающимся к монитору по VGA, к компьютеру по LPT. Однажды и до этого тоже дойду, т.к. заниматься ЭЛТ-мониторами не прекращаю.)

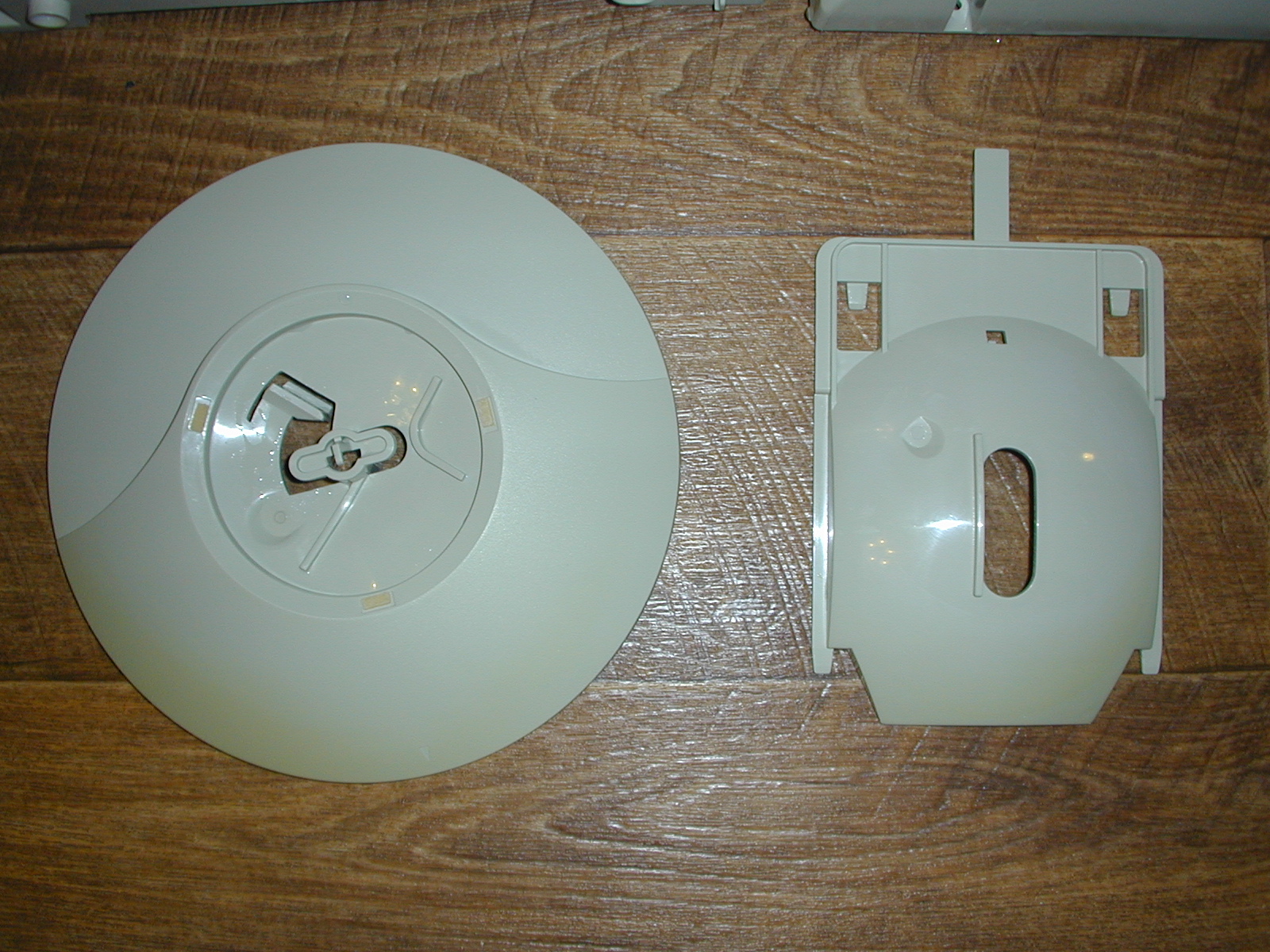

Пожелтела только подставка, да и то некритично.

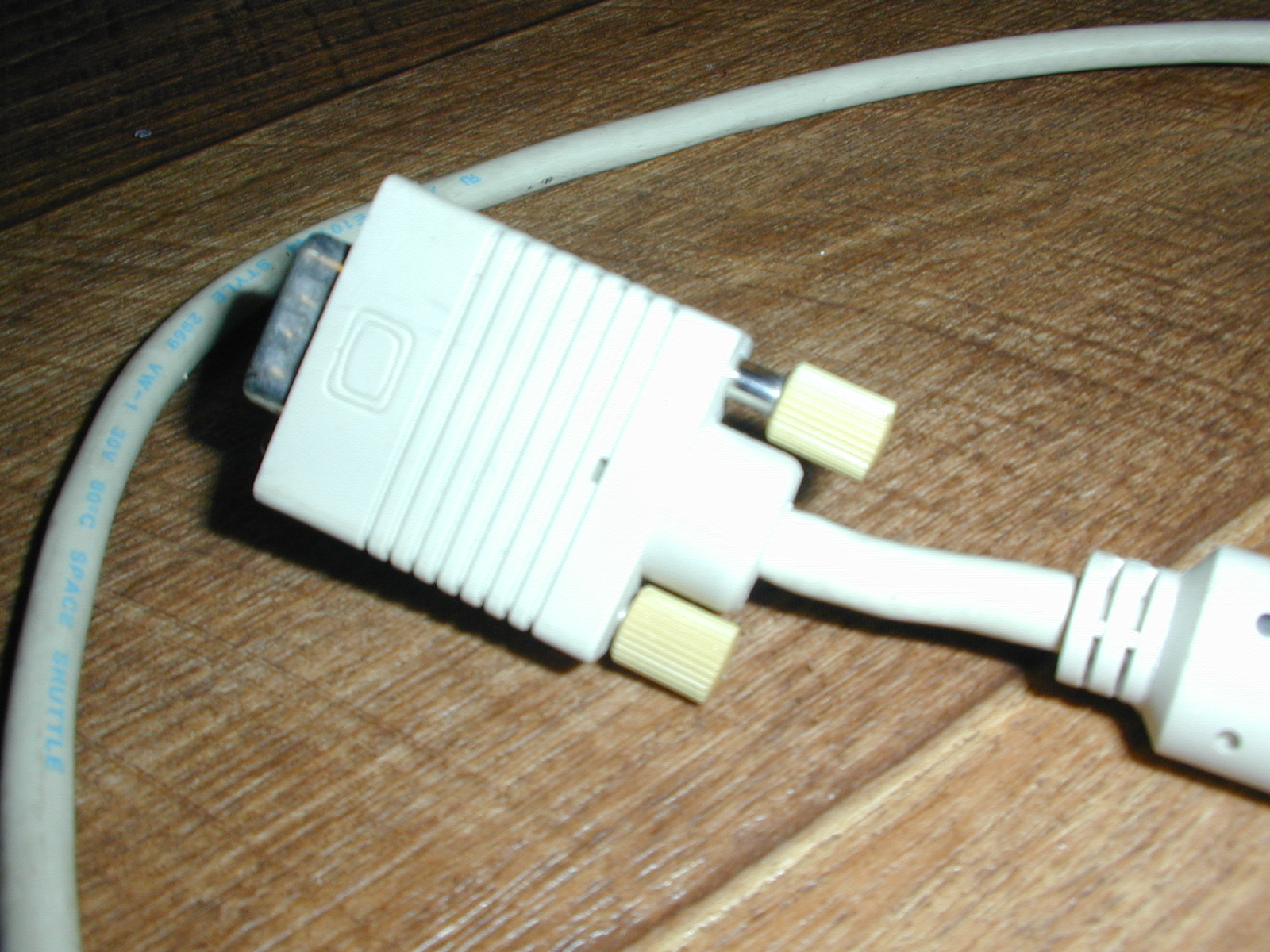

И, почему-то только винтики на разъёме.

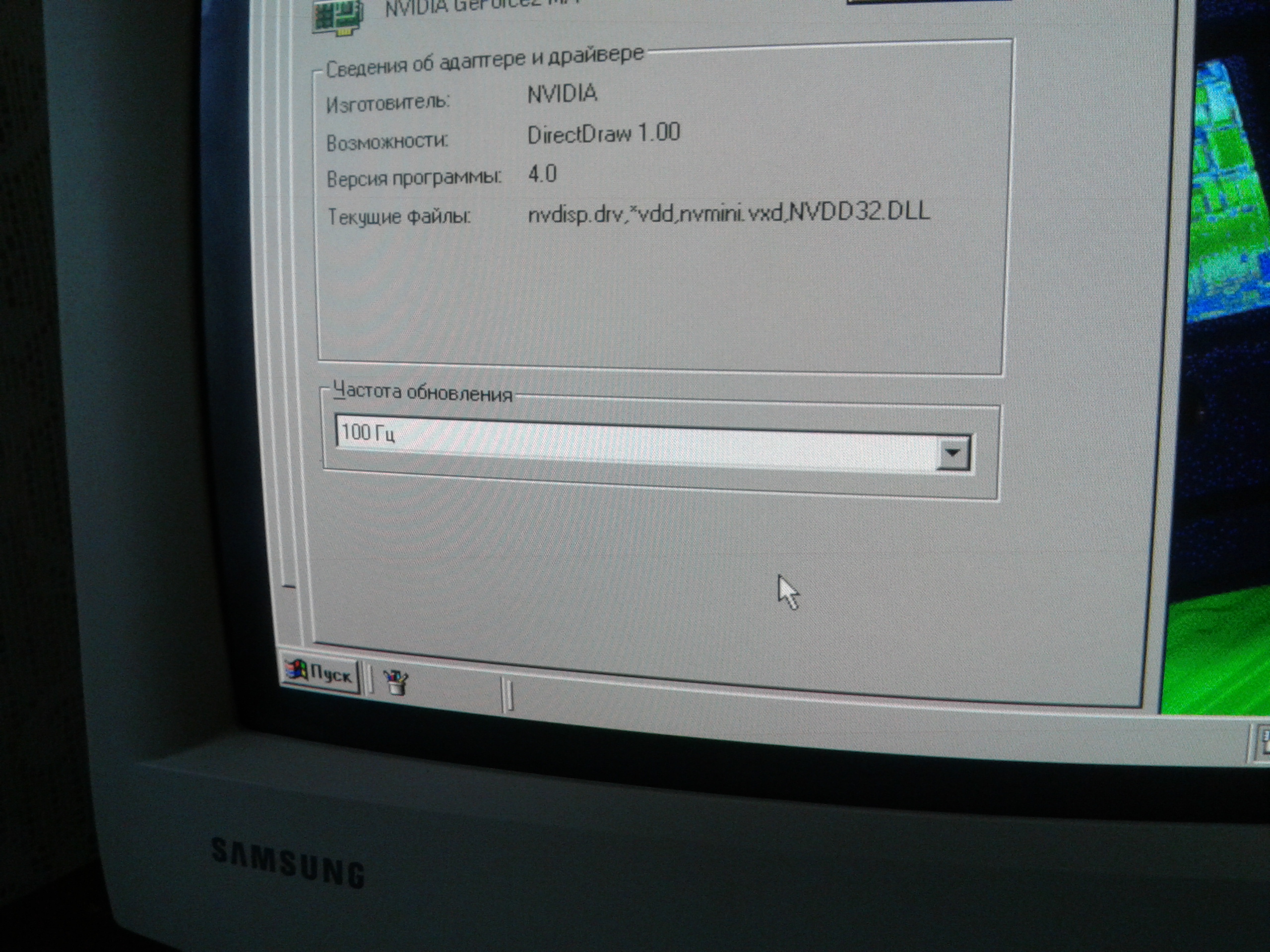

Данный монитор, в отличии от того же 3Ne, держит в 640х480 даже 100Гц развёртку!
В 800х600 максимальная частота 85Гц, что весьма неплохо, особенно для 14". Но для DOS-игр это особо некритично, хотя даёт ощутимые преимущества в Windows-играх, например, в King's Quest 7 был очень плавный скролл экрана при улёте птички из гнезда ближе к середине игры.

Вот как-то так...

Стараюсь собирать понравившиеся и хорошо-сохранившиеся модели, пока их ещё отдают из разряда "может кому надо", "сделать телевизор" и т.п. На Авито начинается засилье неадекватов, задирающие цену за "раритет" и сам ассортимент постепенно сужается... Не могу видеть современный ЖК-монитор со старыми ПК, как эстетически, так и технически. Хочу видеть низкие разрешения такими, какие они и должны быть, а не будучи растянутыми (scaling) на матрицу, иной раз уступающую не-севшим кинескопом в плане цветопередачи, не говоря уже о чёрном цвете.



Планка точно FPM?



Неточно, намёк понял)



Так же пост код 0D у аварда - инициализация видео. Не помню точно, как эта посткарта коды отображает. Где она показывает отработавший, а где посткод, на котором словлено зависание.
DF посткод странный, если это старый авард.

Осмотри видеокарту. Или ты без неё включал?

--- добавлено 22 окт 2022, предыдущее сообщение размещено: 22 окт 2022 ---

Смотри по даташитам чипов, если они гуглятся.
Но память вроде бы заработала. Стоп по идее был бы раньше. Странно, что нет звуков. Или ты без пищалки?



у меня такая же, или 2 ревизии в аутентичном компе (тем летом по дурости при обновлении биос запорол, только этим летом поставил на ноги). Советую запомнить версию биоса, перед обновление, а лучше не трогать, на более свежих версиях вылезли проблемы со стабильностью, откатился методом перебора на 1.17.

--- добавлено 22 окт 2022, предыдущее сообщение размещено: 22 окт 2022 ---

распиновку посмотри здесь
даллас у меня в кроватке, заказал с китая, робит, вечный даллас почему-то не заработал.



@tgw lead, я тоже хочу старый моник( или хотя бы небольшой жк 4:3



@JoykaOH, А я хочу большой 4:3 жк-монитор.



Ну, кому зачем. Мне для старых игр было бы норм.



@Колючий, проблема была в VLB видеокарте - она дохлая. Как только воткнул обычную исашную CL-GD5424, материнка сразу стартанула. Вставил какую-то SIMM 72pin, она определилась как 4 Мб (двусторонняя, по два чипа на каждой стороне). Оказалось, процессор - 486SX 25 МГц, без сопроцессора и без кэша. Что бабахнуло при первом запуске, до сих в непонятках. Раскрутил AT блок питания - там тоже вроде всё целое.

--- добавлено 22 окт 2022, предыдущее сообщение размещено: 22 окт 2022 ---

@unp, понял, спасибо за предупреждение, биос трогать пока не буду.



@Yuriy_X, Offtop

во техника раньше была, бахнуло но работает.



Offtop

У меня уже был подобный случай, когда на 486 материнке кондёр взорвался при старте. Но он не был критически важным, и материнка с ним спокойно работала дальше.



Ранее видеокарта работала?
Внимательный её осмотр, чистка контактов. Ещё раз осмотр материнки в районе VLB. Осмотр VLB разъёмов (включая их ISA часть). Несколько раз перевоткнуть VLB карту и проверить её в разных VLB разъёмах.
Контактные явления для VLB скорее всего будет ещё более неприятной штукой, чем для ISA и PCI вместе взятых.



Почему? Они же продаются, новые



Просто есть много других, более удобных в использовании плат под S7 с обычной CR2032, как в AT, так и в ATX исполнении. С материнками для более ранних платформ понятно - тогда ещё производители не додумались сделать элемент питания сменным и легкодоступным. А зачем здесь этот даллас, на не самой древней плате с поддержкой двойного питания и, соответственно, MMX, вообще непонятно.



Ещё в конце 90-х и начале нулевых я не сталкивался с ситуацией "села батарейка на исправной материнке". Железо морально устаревало раньше. Производитель вполне логично решил, что никому особо менять эти далласы и не придётся. Тем более они абсолютно точно лучше, чем аккумуляторы, что добивают потёкшим электролитом сейчас остатки всего, что было до первопней.
