Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

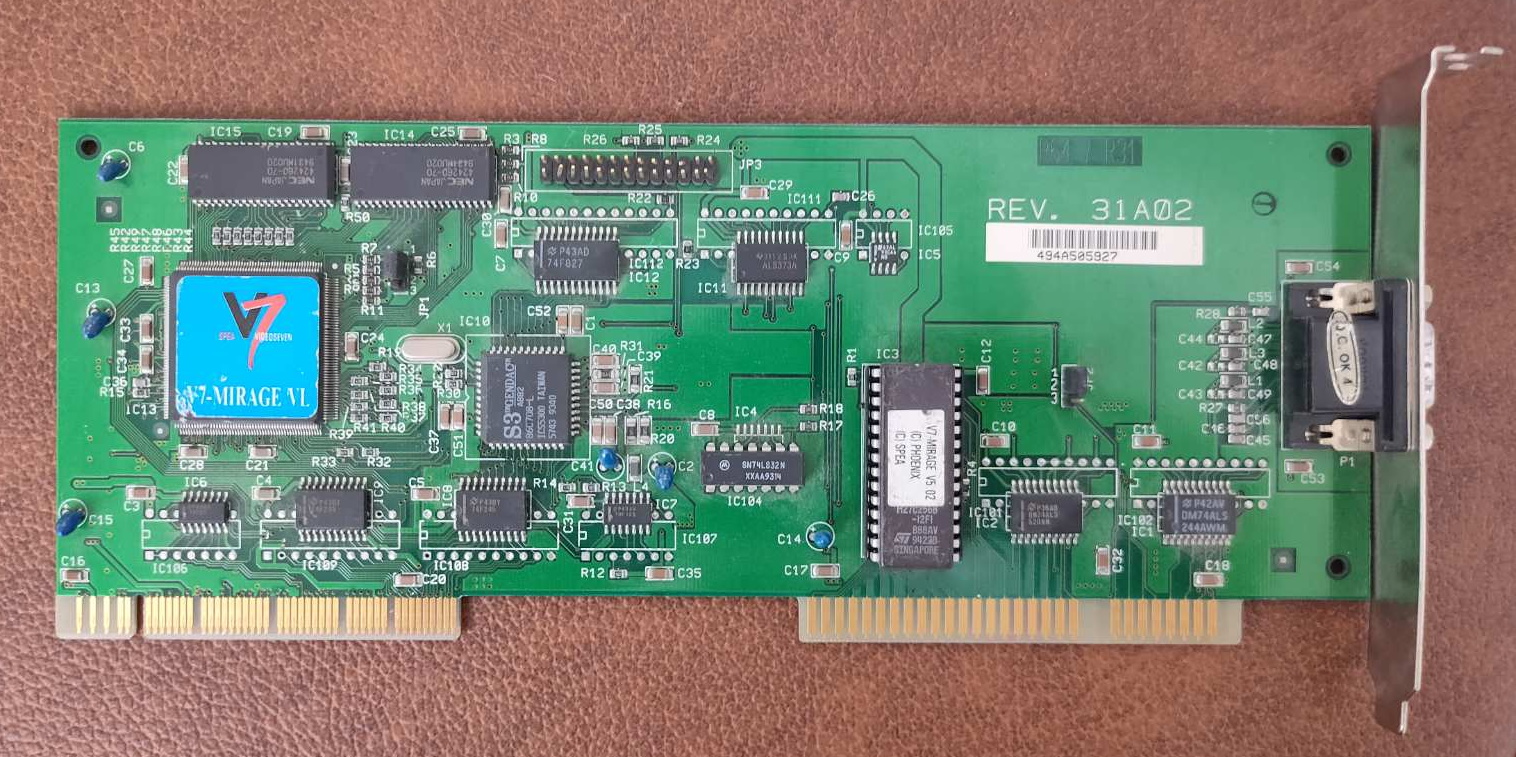

Ранее не было возможности её проверить из-за отсутствия материнских плат с VLB. Пробовал втыкать в каждый разъём VLB, результат не меняется. У карты вроде всё на месте, попробую ещё почистить.



ОЧЕНЬ внимательно осматривай ноги чипа. С увеличительным стеклом. Им явно досталось, могут быть подкороченные, или отошедшие от пайки!



Да, вы оказались правы, в левом нижнем углу контакты разорваны.



у меня как мин на одной плате даллас съемный



Они бывают и съемные, и впаянные?



Господа, прошёл с грустной историей и картинками. Практически требую жалость к себе

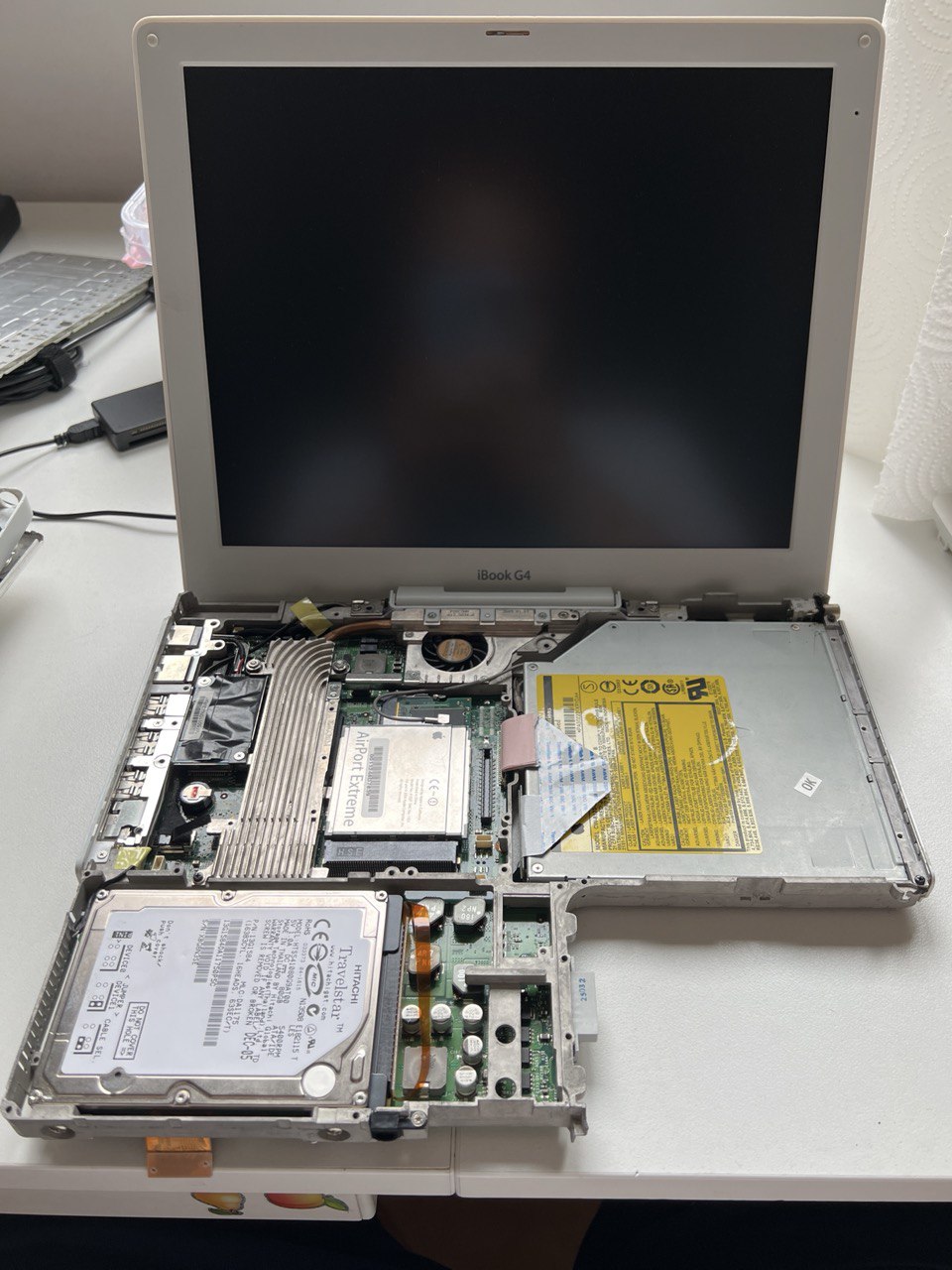

У меня есть iBook G4 2005г, покрывал тут его ранее, но ещё у меня есть модель старее - 2004г. Я его нашёл в Дании лет 13 назад, в печальном состоянии. Тогда интереса к ретро железу не было и когда я понял, что винду туда не поставить, закинул девайс куда подальше. А сейчас вот ковыряю тему и достал шарманку.

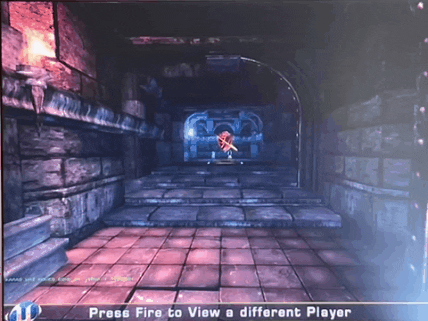

У тех моделей, из 2004 года и раньше, были ситуации с отвалами графики. Я настроил компьютер, поставил игры. В некоторых из них наблюдаю артефакты. Причём игра работает нормально, но мерцают текстуры, проскакивают линии, на модели 2005г. такого нет.



Дополнительно я проверил разгон. Модель 2005 года без проблем принимает плюс 20% по памяти и видеоядру, а этот начинает тут же артефачить лишь стоит дать скромный плюс по памяти. Если чуть снизить частоту то больше времени проходят прежде чем появятся артефакты. Я пробовал разные ос, картина не меняется.

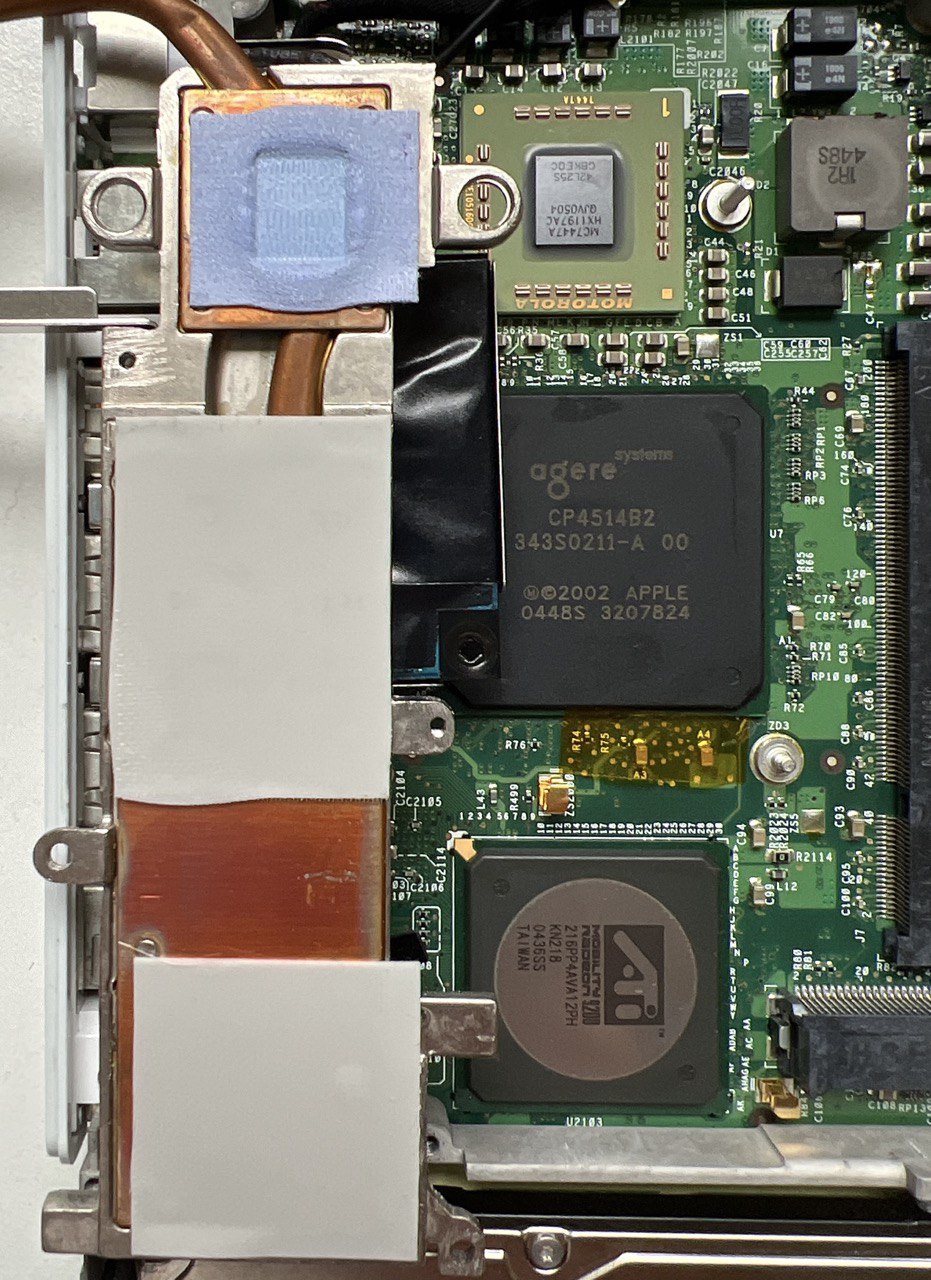

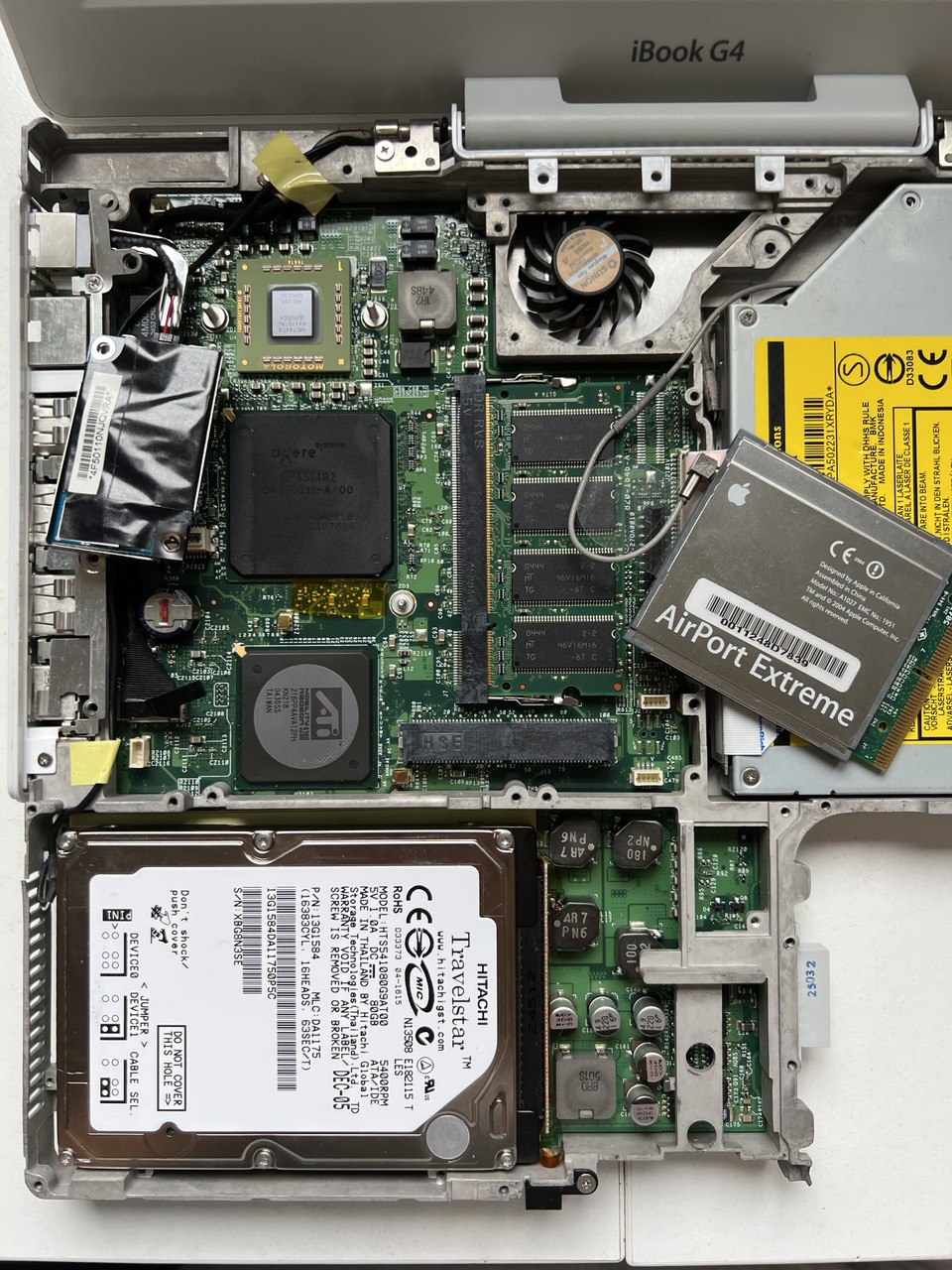

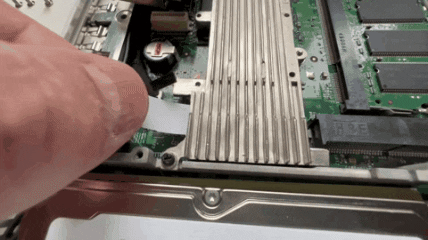

Решил его разобрать, проверить термопрокладки. И какого же было мое удивление, когда тест прижима выявил такую картину:



У меня теплилась надежда, что когда я положу прокладку потолще и начнется охлаждение чипа все проблемы уйдут. Но нет. Артефакты на месте, хотя прокладка и прижим есть.

С одной стороны совершенно пофиг. Модель 2005 года работает исправно, два бука мне не нужно, но жалко мальца, столько пережил и все же живой труп.



В кроватке, как микросхемы биоса. Никто, собственно, не мешает впаять кроватку и самому.

Я купил так nvme ssd с понтовым выпуклым радиатором, который при близком рассмотрении оказался пустой рифленой жестянкой, дугой возвышающейся над чипом, который, по идее, он должен охлаждать.



да

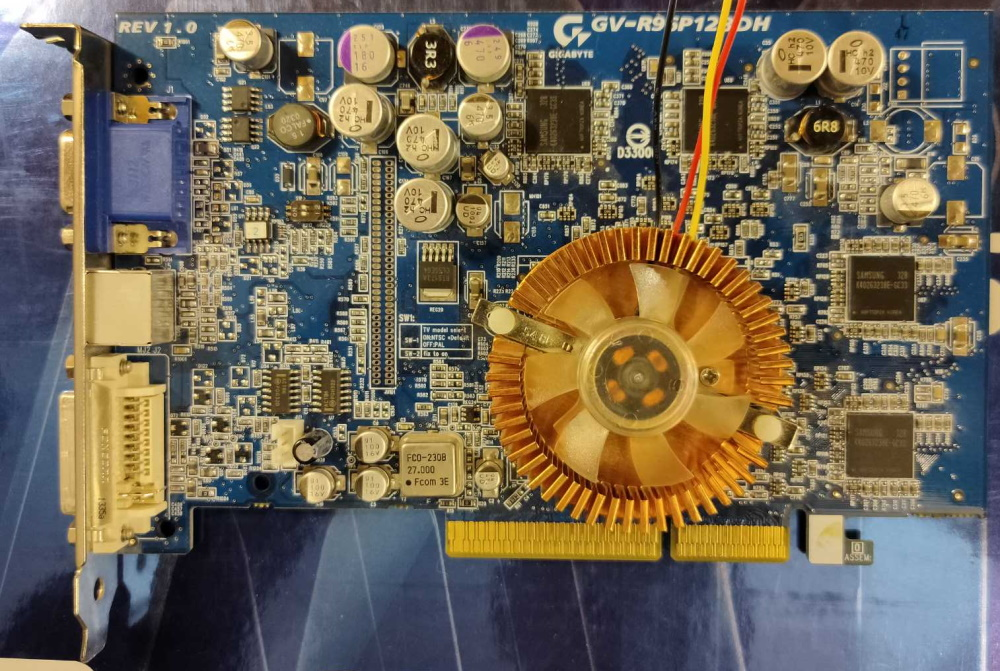

Вроде обычная 9600 Pro, но ранее я никогда не видел её в таком богатом исполнении - ни одного электролита, только твердотельники. Попробовал поставить сюда оригинальный кулер Gigabyte, снятый с покойной 9600 Pro более простой модификации (не DH), но там разъём более простой (двухконтактный).



Насколько понимаю, можно снять пластиковую накладку (на карте) и использовать два штырька из трех. Если по электрике все будет ок



@Thomas Wolfe, да, вариант, но не хочется портить красивую карточку. Дождусь кулера с таким же креплением, а пока и так сойдёт.

UPD: Узнал, что буква "H" на конце означает "Hardware Monitoring" - карточка умеет показывать температуры GPU и памяти. Ещё интересно, что память у неё 3,3 нс, а у более дешёвого экземпляра без "H" - 2,8 нс.



@Yuriy_X, Так 3.3 хуже, чем 2.8.
3.3 ~ 300 МГц
2.8 ~ 357 МГц
У Radeon 9600 Pro стандартная частота памяти 300 МГц, так что тут впритык прямо.



Я это имел в виду - странно, что у более дорогой карты худшие тайминги. Надо будет самому её проверить.



@Yuriy_X, это не тайминги, а время доступа, грубо говоря, за сколько были получены запрошенные данные. Тайминги — это значение задержек между определённым операциями, и какие там эти задержки просто так не посмотреть.



Твердотельники там могут быть только 2 с сиреневыми отметками минусового контакта. На всех остальных видна обычная для электролитов насечка, по которой они будут лопаться (без неё, как на советских электролитах, возможны взрывы и выстрелы с серьёзными травмами).



@Колючий, ясно, значит просто необычные электролиты.



Приехал процессор, который я долго искал на Авито. На Ebay они есть конечно, но ценник там не гуманный, да доставки теперь нет.

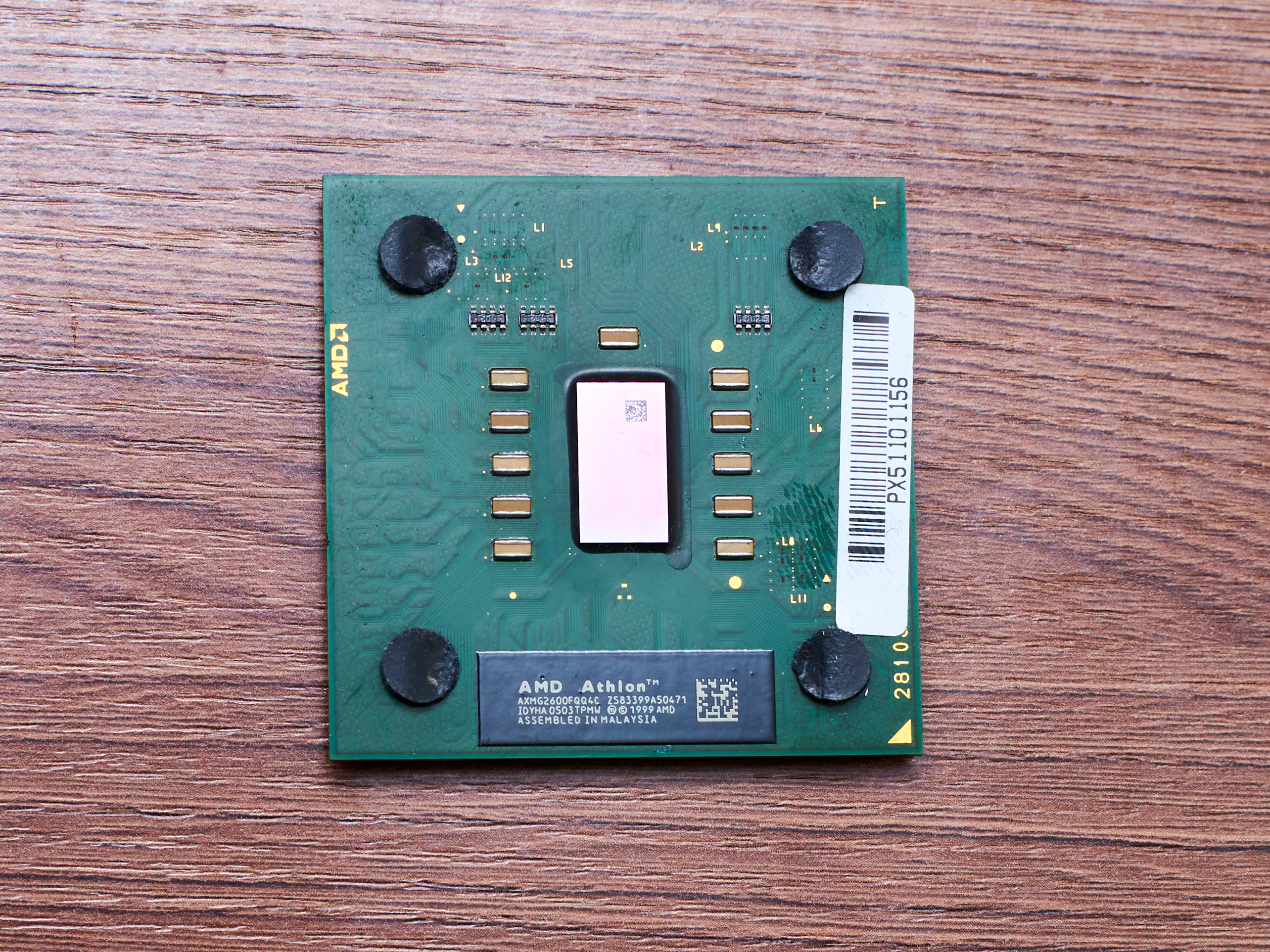

Процессор AMD Athlon XP-M 2600+, на ядре Barton, использоваться будет с Abit KT7A. Пришлось купить ради процессора ноутбук )



@Nachin_Sh, чем хорош этот процессор? Свободный множитель?



@Nachin_Sh, раньше стоял такой в компьютере? Просто интересуюсь, чем конкретно этот процессор особенный.

Хм, смотрю — это мобильный на 47Вт, 266 шина и кэш 512.



Эммм, а зачем такие сложности? Взять обычный бартон 2500+ и пару мостиков соединить...
У меня такой на ep-8kta3 работает. Стартует 11х133, потом софтом множитель можно до 15+ поднять. Или опустить.
Overclockers.ru: CrystalCPUID 2.0.11.20 - программное изменение множителя AMD K7/K8!
