Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

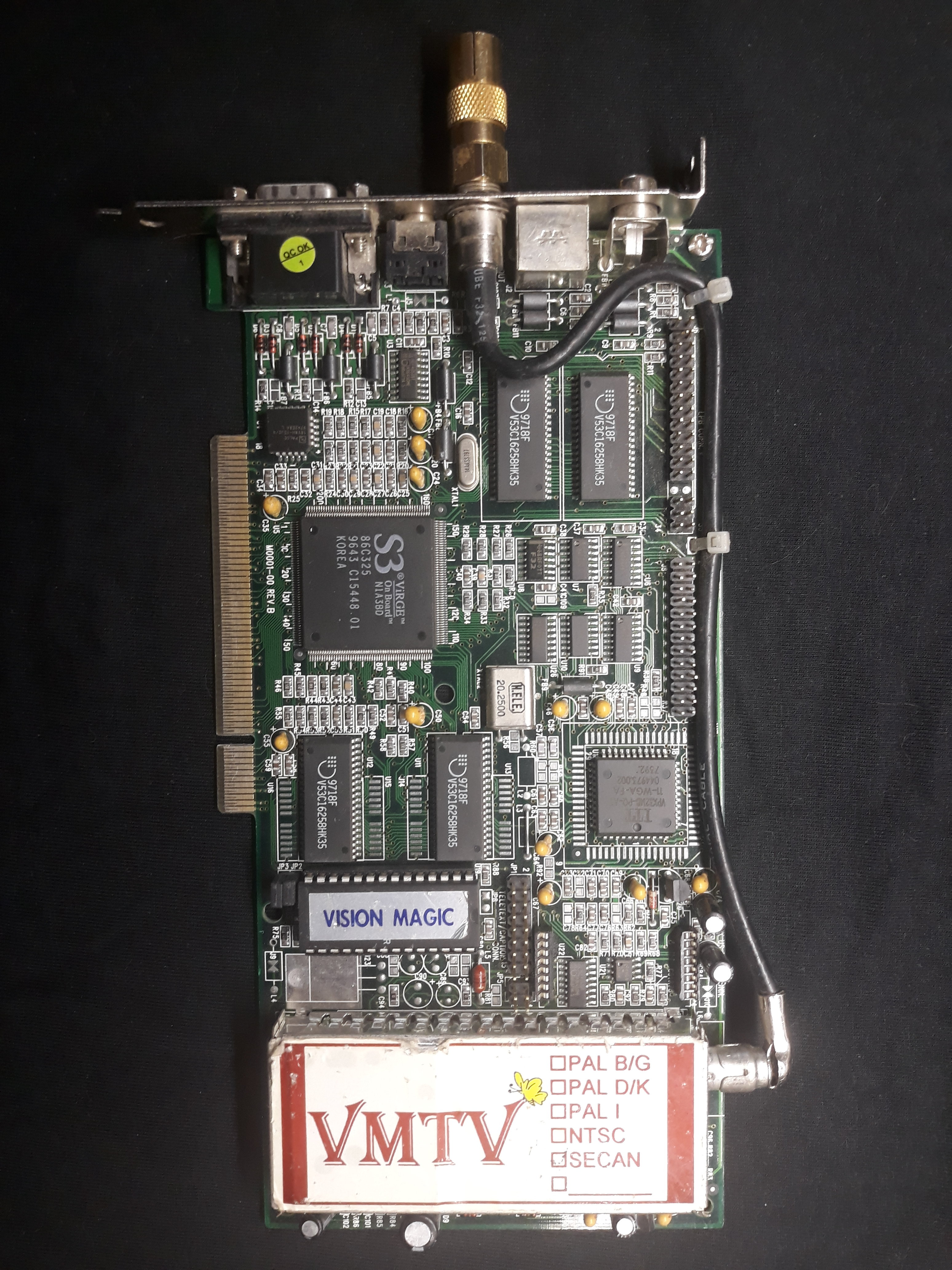

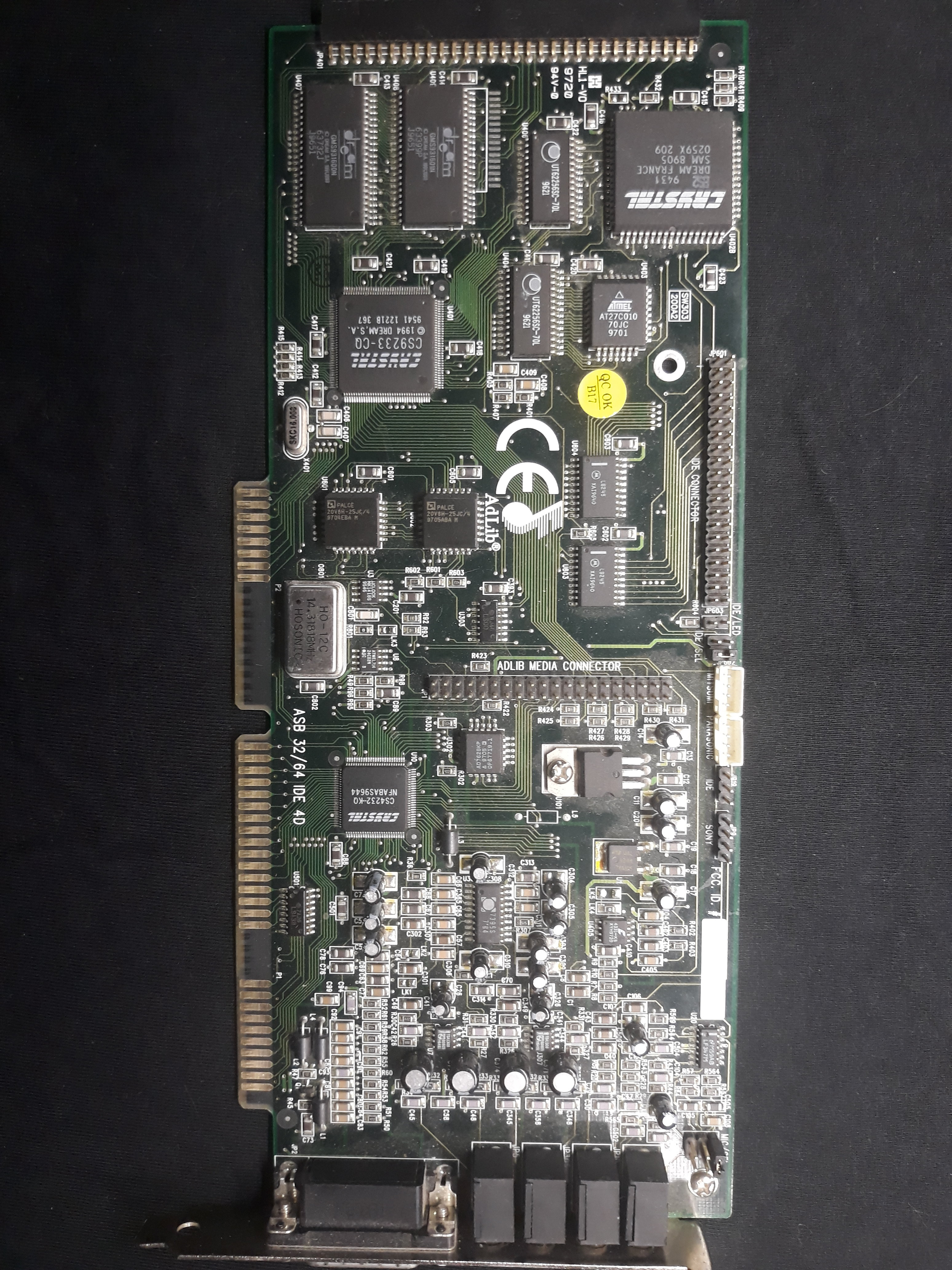

Это как бы в нашу ВИКИ... 1. "Последний выдох" компании Adlib. Шикарная вещь! SB Pro + WT в одном флаконе. Снята с производства из-за якобы незаконного использования Roland-овских патчей. (Слева внизу 2 ПЗУ) 2.Странная и редкая Virge 325. (C ТВ тюнером ориентированным под Secam).



325-й вирж (самый первый) сам по себе редкость. А тут ещё предположительно в хорошем исполнении.
Только меня TV тюнер его смущает. Тянуть сигнальный кабель через всю карту, разместив ВЧ блок в самой её задней части... Хотя кабель как раз коаксил с нормальным экраном, и вроде бы хорошими разъёмами, он лучше, чем просто дорожки, но всёравно. Хотя вот я всякие заводские сопли, присиранс и хомутики как раз люблю - чувствуется, что инженеры тоже людьми были и тоже костыли пользовали.



Это домыслы. Вот этим ребятам ничего не мешало продолжать делать то же самое столько, сколько им хотелось: retronn.de Hardware Gallery
А адлиб просто загнулась по коммерческим причинам.

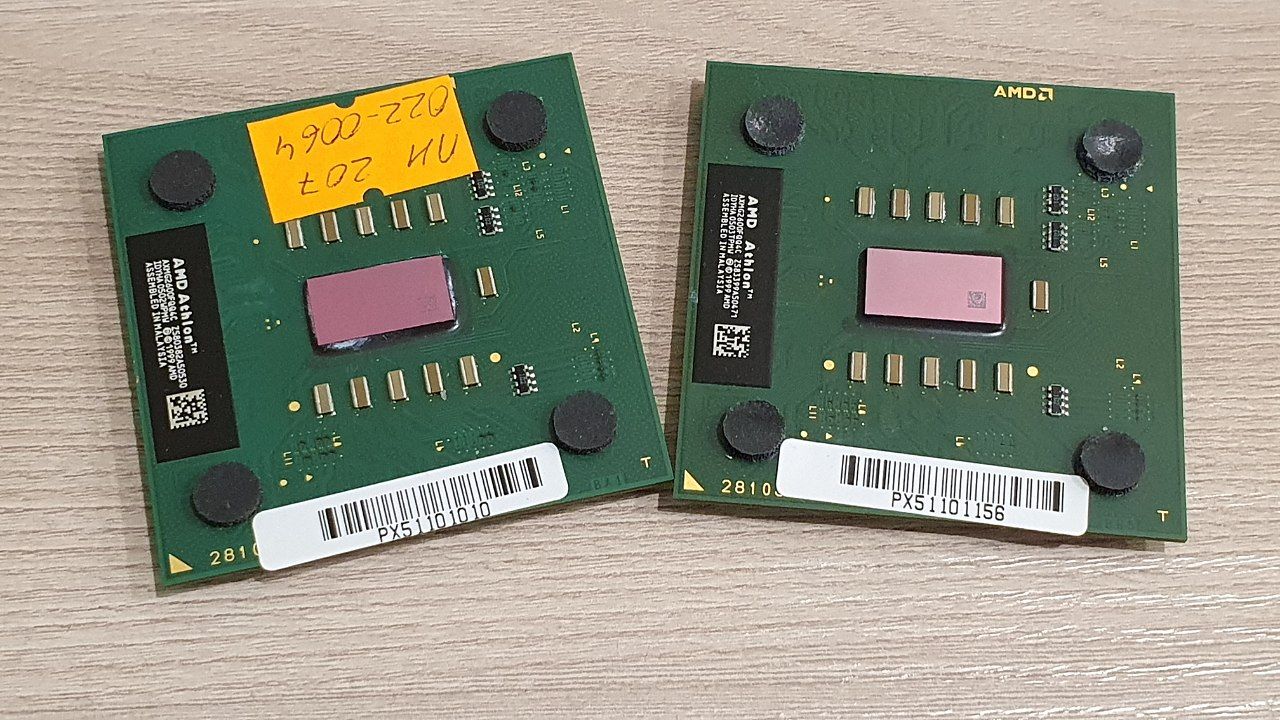

То никак не мог найти нужный мне процессор, а тут за 3 дня приехал ещё один такой же (ещё и за 200 рублей), теперь можно будет собрать второй компьютер.

Про второй компьютер, это вынужденная мера. Приходится жить на 2 города.



@Nachin_Sh, пусть будет, атлоны дохнут, бывает, безо всякой причины.



@radical1010, Дай бог, эти два камушка будут жить вечно. Раз они попались мне, через 20 лет после релиза ))



И не только они. На днях проверял железо и вставил в материнку Pentium III 650 МГц, который у меня числился как исправный. Не стартует. Вставляю в другую - то же самое. Беру другой такой же (шина 100 МГц) - в обеих материнках работает без проблем.



попался в руки 462 Geode, думаю попробовать зимой.



Это обычный даунклокнутый торобред.
У меня есть такой, 1ГГц, стоит в тонком клиенте. TDP 9W ЕМНИП

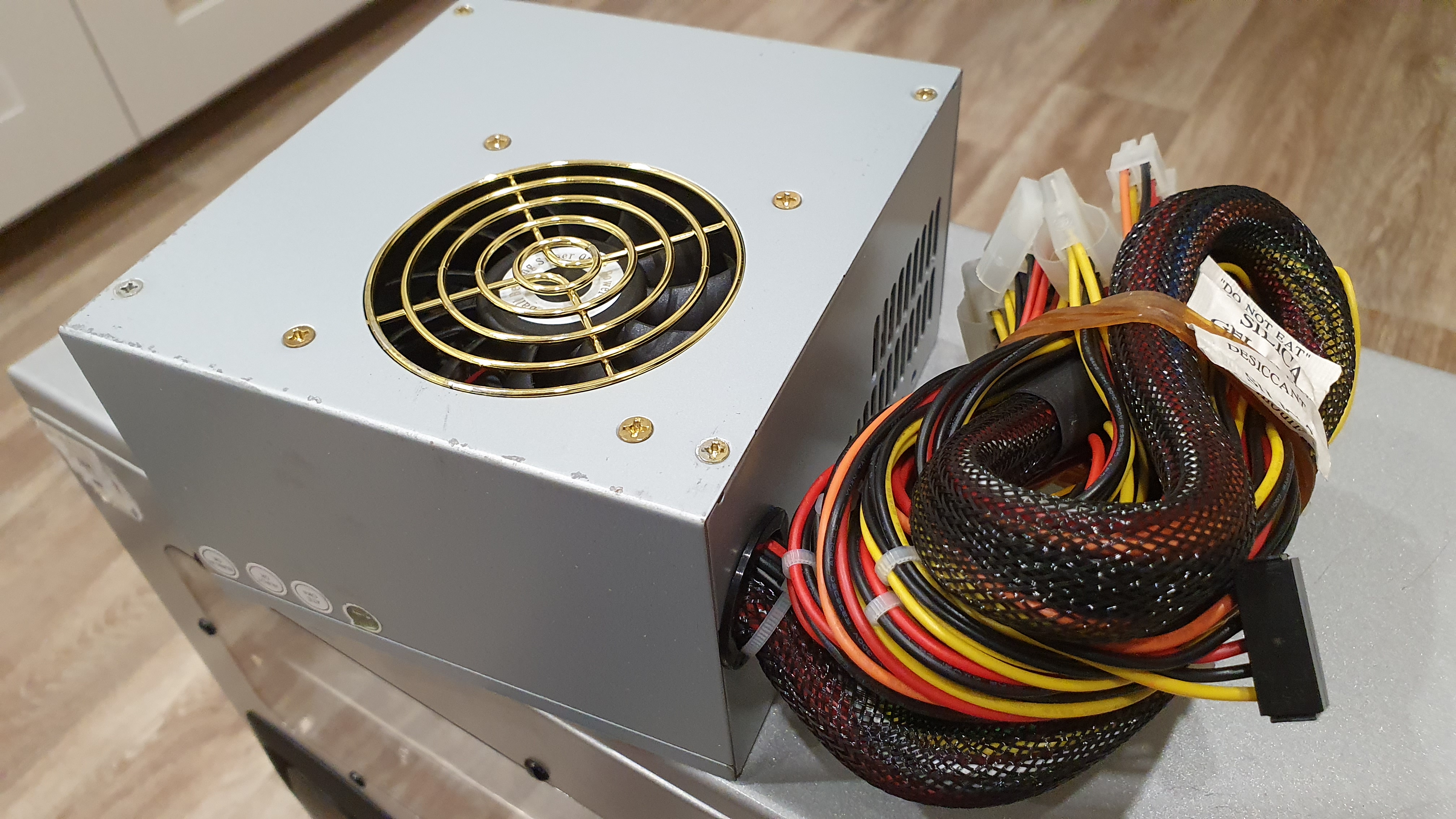

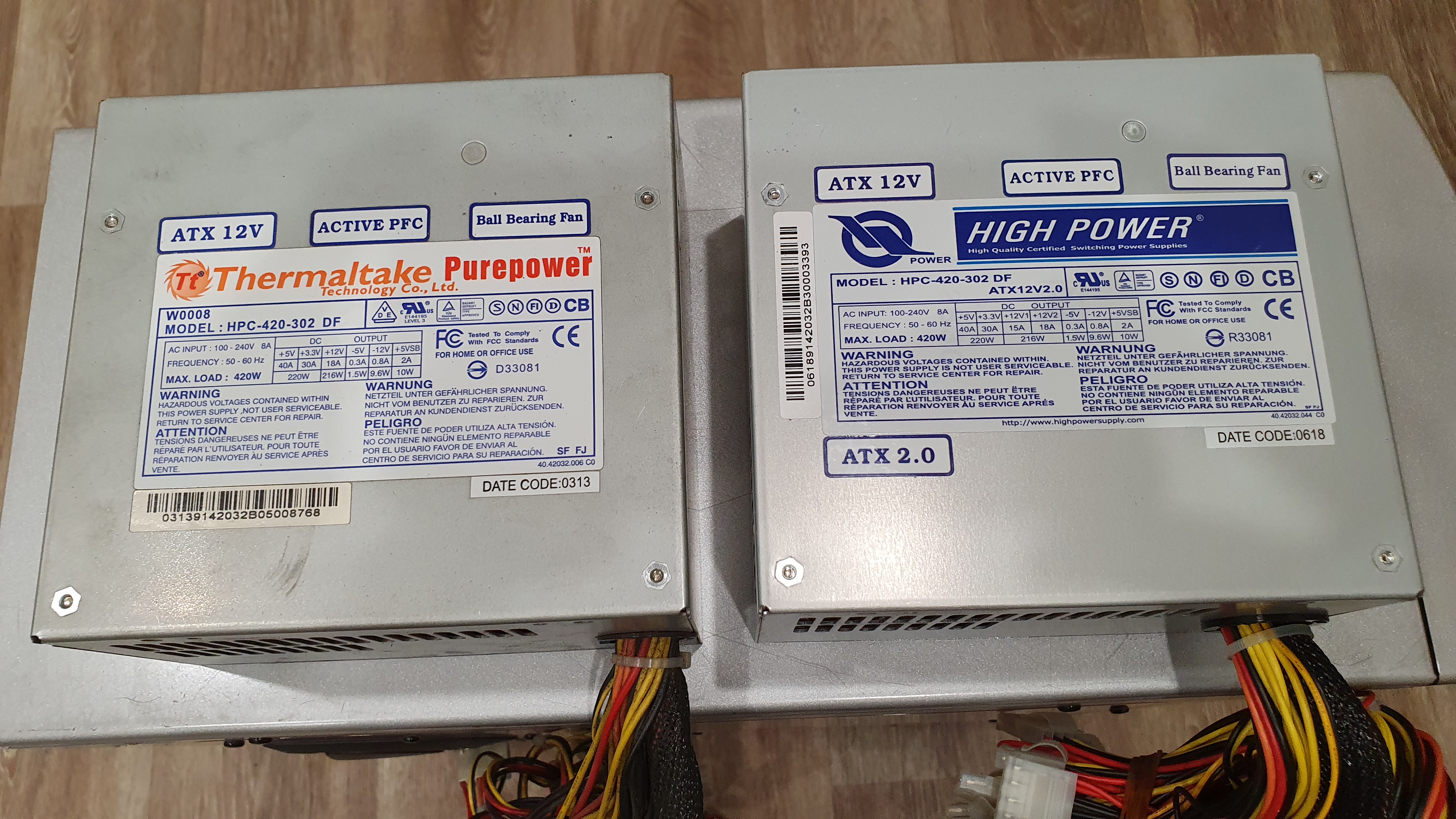

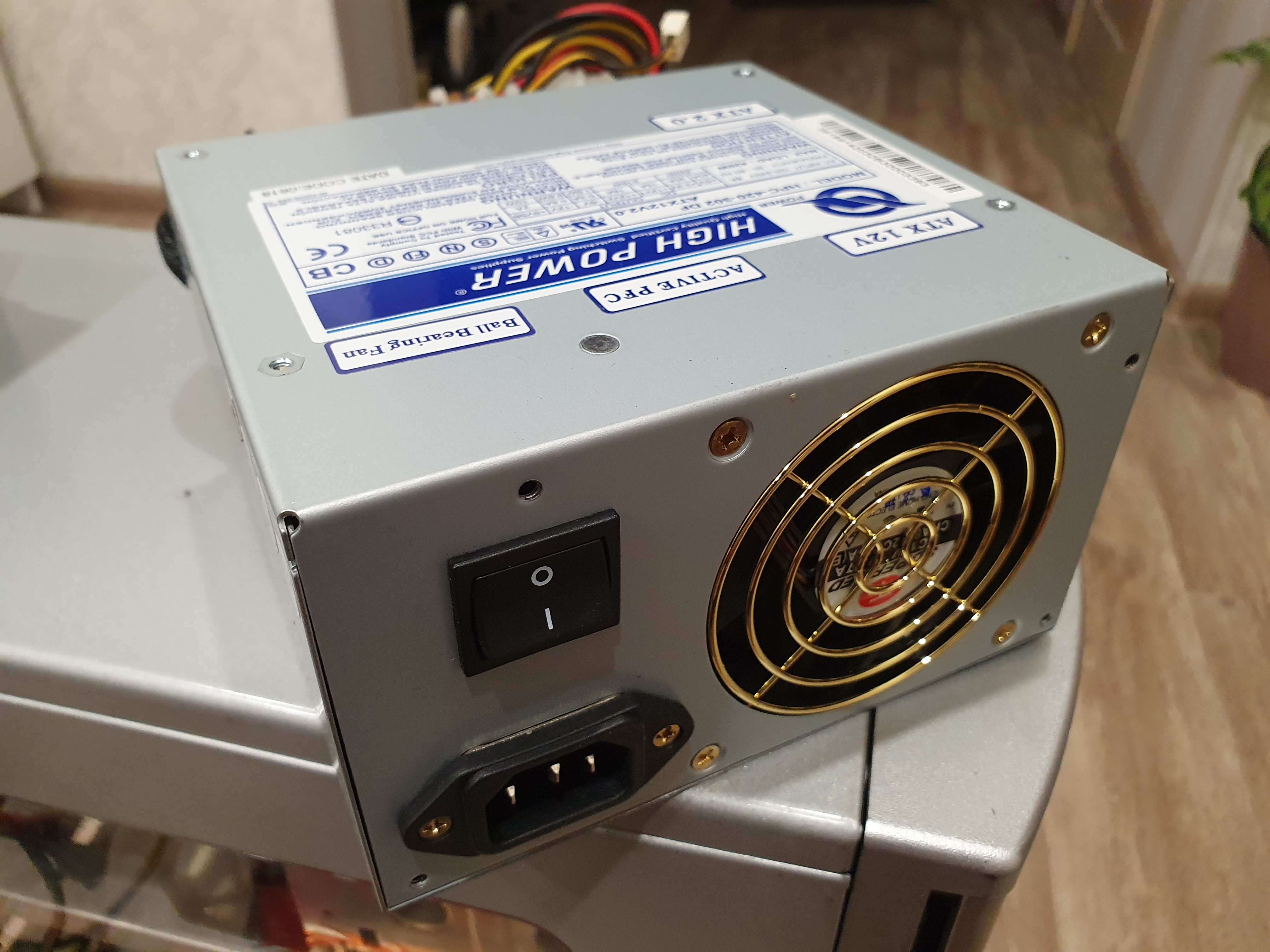

Приехали блоки питания. Интересно смотреть на блоки ATX 2.0 (с характеристикой 5v - 40А), абсолютно новые. Если я правильно понимаю обозначение "DATE CODE:0618", скорее всего 2006 год, 18 неделя. Тот блок который был заменён, имеет обозначение "DATE CODE:0313" и он видимо 2003 года, 13 неделя, что в принципе совпадает с отметкой на дне корпуса 2003-4-17.
За 600 рублей считаю очень хорошей покупкой для ретрокомпьютера. Хотя по этой линейке блоков производства компании Sirtec было много плохих отзывов, из-за проблем с дежурным напряжением.
Найти новое от брендов первого эшелона выпуска 2003-2006 года(Antec, bi quiet!, SeaSonic, OCZ, Enermax и другие) скорее всего невозможно.

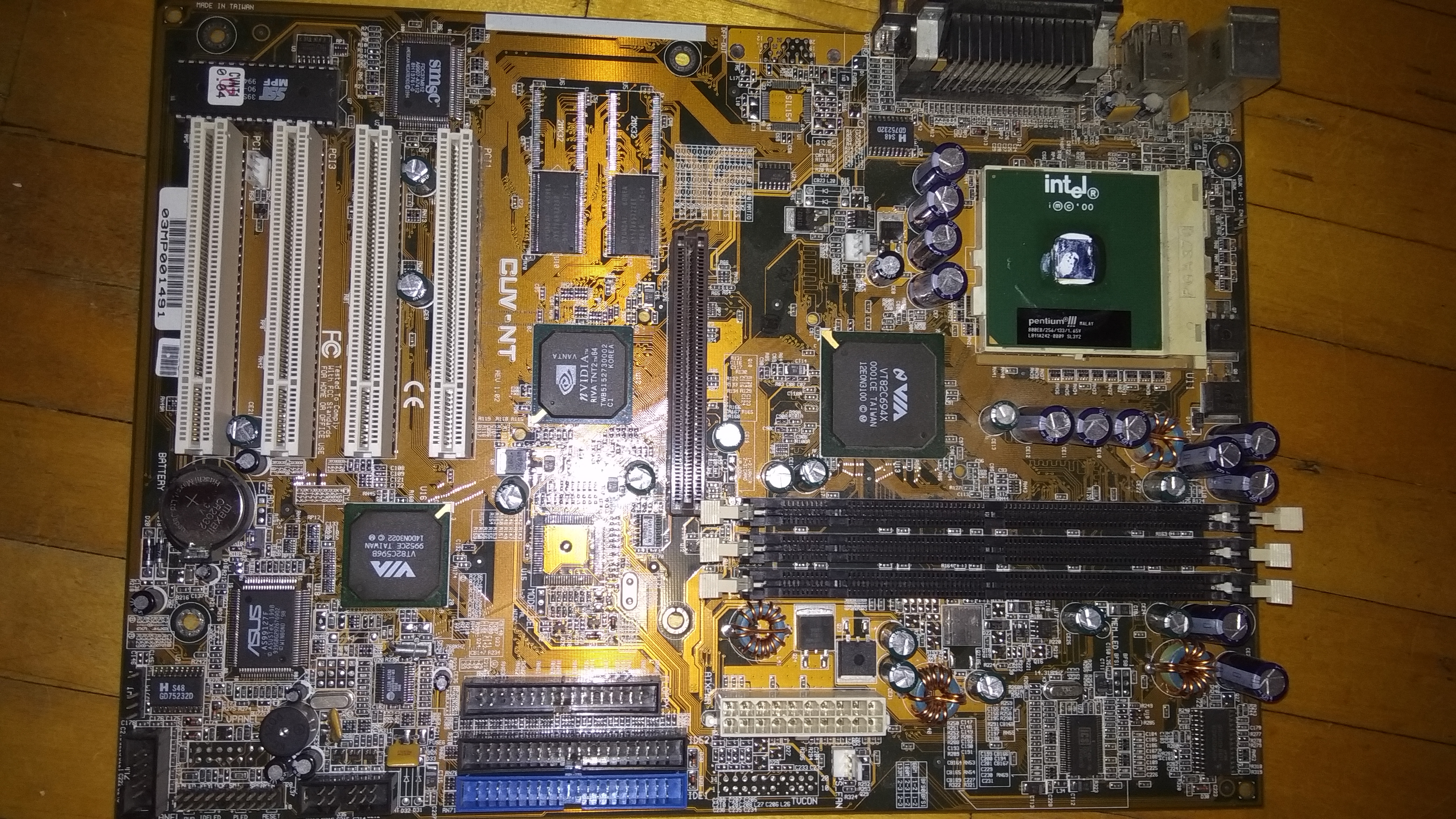

Не смог пройти мимо.



Интересно, не видел АСУСов со встроенной Ривой. Интересно, что даже радиатор не прилепили. Наверное, по частотам там всё грустно.



Насколько помню -- это OEM. Вроде как для Hewlett Pakkard. В такое встройкой by design впихивается что-то из нижнего сегмента производительности. Вот онЕ и впаяли TNT2 Vanta. И, похоже, с 8 МиБ видеопамяти...



Неплохой вариант для конфигурации с Pentium III и Voodoo2 - эта встроенная Vanta имеет отличную совместимость с MS-DOS.



Но при том на плате оставили слот AGP в качестве альтернативы.
А то я видел несколько плат на 440 ВХ, где была напаяна встройка типа ATI, но AGP отсутствовал.



Ну так встройка же. 16Мб ей отсыпали, а штатные частоты без радиатора - это всё же слишком экстремально.

--- добавлено 10 ноя 2022, предыдущее сообщение размещено: 10 ноя 2022 ---

Чип от нормальной М64, но да, это по факту исполнения будет VantaLT. Памяти там 2 банка по 16Мб (по 2 чипа 2Мх32). Распаян только один.

--- добавлено 10 ноя 2022 ---

А тут как бы не оказалась эта встройка на PCI шине.



Чем это чревато?



Ничем, если игре не хватит 16Мб видеопамяти, то она скорее в производительность самой ванты упрётся, чем в невозможность AGP текстурирования.
Просто интересная реализация (если она действительно на PCI сидит).



Скорее всего, именно так, AGP только на слоте. В винде должны обе карточки тогда работать.



В мануале написано AGP, так что она, скорее всего, автоматически отключается при вставке карты в порт, как было на многих платах с чипсетной встройкой.
Если не учитывать самый маловероятный вариант, что это AGP через PCI, что-то типа AGI, как делали в ранних материнках с PCI-E, например, у AsRock.
