Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Именно так, у залоченного семпрона возможность изменять множитель в биосе будет скрыта. Разлоченные начинались где-то с 3000+/3100+, надо конкретное название модели на cpuwowld искать.

От AMD есть "amd cool n quiet utility", по идее, должна быть в загрузках для этой платы у асуса.
из сторонних CrystalCPUID, CPUMSR, rmclock.

на встроенные сеть/звук, если они вам нужны

У меня сейчас она есть, предыдущий хозяин сменил родной кулер на какой-то высокий игольчатый радиатор от севера другой материнки, к нему сверху прикручен кулерок maxtron совершенно бесшумный.
Что интересно, есть гигабайт под 939 на том же чипсете, там вообще тупо пассивный радиатор стоит, мост пока вроде не зажарился.



Оно тебе не надо скорее всего.
MDA, CGA, EGA - цифровые интерфейсы передачи. Они не совместимы с VGA на уровне железа. По шнуру гоняются цифровые данные.

--- добавлено 12 дек 2022, предыдущее сообщение размещено: 12 дек 2022 ---

Я сильно сомневаюсь, что более "приятная" картинка имеет под собой какие-то аппаратные моменты интерфейса.
Скорее просто монитор со здоровенным зерном подмыливает картинку, отчего пиксели не так бросаются в глаза, этакая бесплатная билинейная интерполяция. Да ещё всё это рассматривается на диагонали в 12". Потому 320х200 выглядит не так плохо, как на мониторе покрупнее.



Никак нет! Там совсем другой разъём. Можно только ещё CGA туда подключать.

Разве такое возможно?



Ну, на ранних VGA тоже мог ставиться DB9. Но они один фиг не совместимы.



То есть с чипсетом nForce4, контроллерами дисков и т. д. по идее вопросов быть не должно?

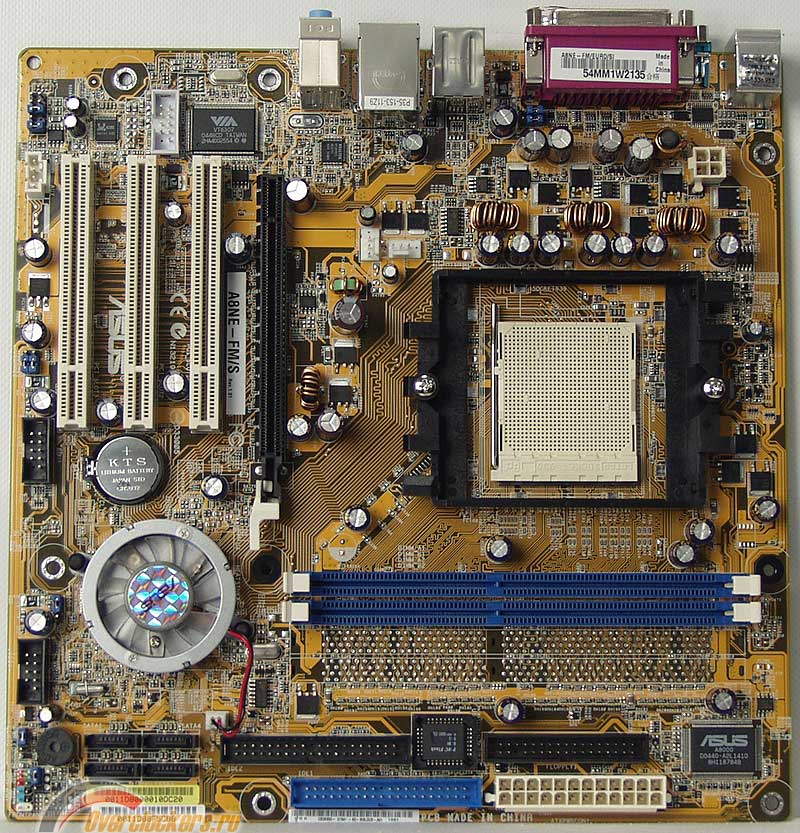

Есть материнка ASUS A8N-E FM, мы её активно продавали на закате сокета 939. Они были не для розничной продажи и поступали на склад в больших коробках, где каждая была завёрнута в пакет со всей требухой (без фирменной коробки). Выглядит так же, но у той модификации, с которой я имел дело, на чипсете тоже стоял пассивный радиатор.

--- добавлено 12 дек 2022, предыдущее сообщение размещено: 12 дек 2022 ---

@Uka, @Колючий, спасибо за ликбез по части EGA, вопросов больше не имею.



Ну будут какие-то нераспознанные устройства.
98 видит PCIE как PCI, возможно, на скорости скажется.
IDE он и есть IDE, стандартный драйвер.

Была такая в руках, с четырьмя слотами памяти и пассивным радиатором. Радиатор на чипе там был перекошен (дефект этой модели) и практически все они сдохли.
Интересный был вариант, mATX nForce4 (т.е. без видео), я таких больше не встречал. У нас тоже ОЕМ сборщики их массово использовали, 3000+/512/6600 был вполне дешевый конфиг.



Гигабайтина на nForce4-4x, s754 у сестры во времена своей актуальности проработала несколько лет. У неё только пассивный радиатор был, с дополнительным обдувом никто не заморачивался. Материнка и сейчас в наличии, ЕМНИП, крайний раз при использовании на стенде были возможные признаки отвала (проблемы с IDE).
ИМХО, большой пассивный радиатор + боковой обдув низкооборотистым чем-то будет куда лучше мелкой жужжалки + пластинки с загнутыми краями (как на асусах).

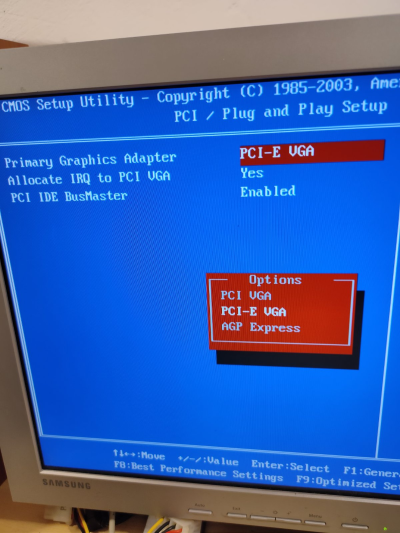

Рано радовался - материнка не воспринимает PCI-E видеокарту, если ещё одна видеокарта установлена в разъёме AGP. Независимо от значения параметра Primary Graphics Adapter (PCI VGA, PCI-E VGA, AGP Express) система использует AGP видеокарту, а PCI-E видеокарту игнорирует. Та же самая картина с видеокартами PCI-E и PCI.

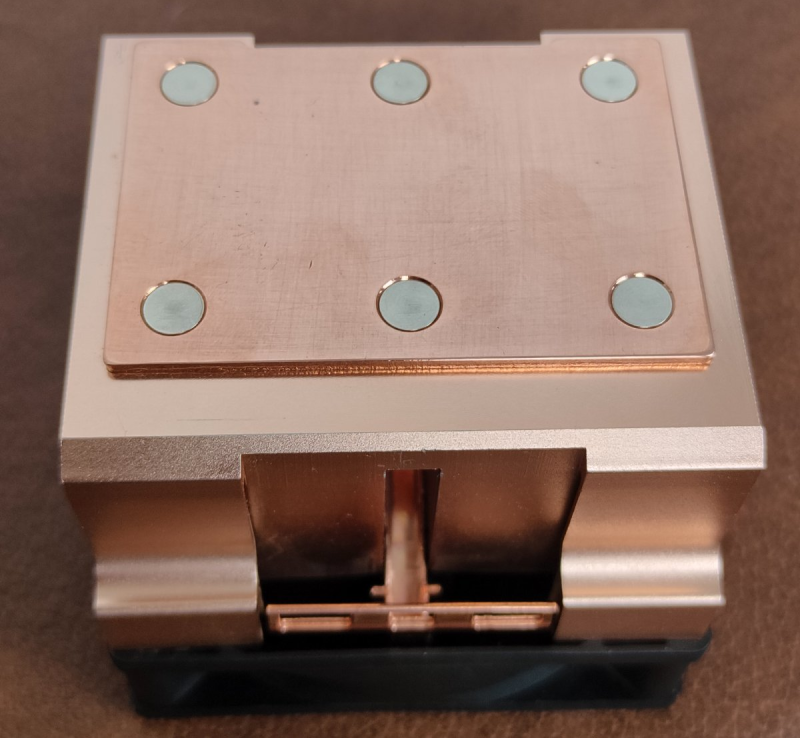

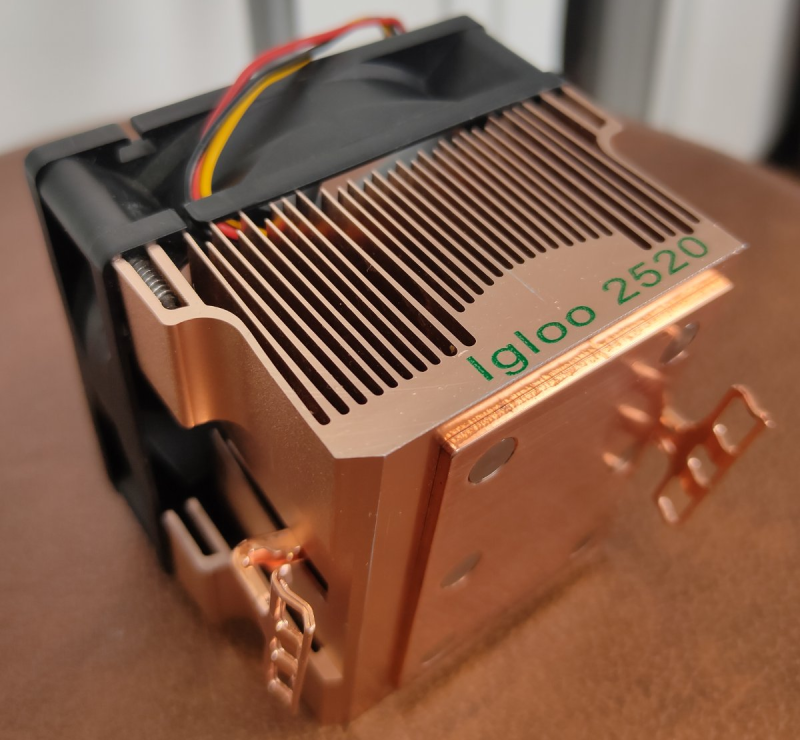

Не могу сохранять равнодушие к красивым стареньким кулерам без следов эксплуатации. На этот раз добыл для своей самой мощной конфигурации с ISA и Athlon XP 2000+ (Palomino) абсолютно новый Igloo 2520 с медной пластиной. Поставил на него Noctua 80 мм, а штатный вентилятор применю для чего-нибудь другого. Не знаю, насколько это хороший результат, но без нагрузки с открытой крышкой корпуса после 30-минутной работы температура процессора в биосе - 39 °C, системы - 22 °C.



@Yuriy_X, красивое... (с) как в той мемной фотке с кошками, продавцом и рыбами.



Мем не знаю, но с этим куллером у меня комп лет 7 прожужжал. Сейчас в загашнике 2 лежат.



@Колючий, понравилось, что у него крепление удобное - удалось без отвёртки прицепиться.



У меня за все эти десятилетия сложилось большое уважение к Glacialtech.. работают себе, прекрасно работают годами



Их кулеры запомнились как не лучшие, но вполне хорошие за свои деньги. Работая в продажах компьютерной техники в середине 2000-х, я часто рекомендовал покупателям брать AMD процессор в исполнении tray с кулером GlacialTech. Получалось и дешевле, и качественнее.



Я так и сделал в свое время, купил 939 3000+ и 7200pro, а когда перешел на двухъядерник, то взял башенный игловский кулер с трубками.
Сейчас в коробке лежит набор Igloo 7300light/7300/7300pro, которые отличаются только оборотами вертушки по умолчанию. И все трехпиновые.
Мне нравится их крепление к рамке, мощное и полностью из металла))



Этот Иглуу как императорский церемониальный меч среди боевых катан из тракторной рессоры, заточенных о кость врага



У тракторов нет рессор, это прицеп какой если разобрать...
Ну и катана из рессоры окажется в 99% случаев сильно лучшего качества, чем оригинал.



Offtop

Как-то держал в руках немецкий окопный нож, кажется еще с первой мировой.. забавно было узнать, что закаленная толстая сталюка способна сгибаться в параболу без последствий..

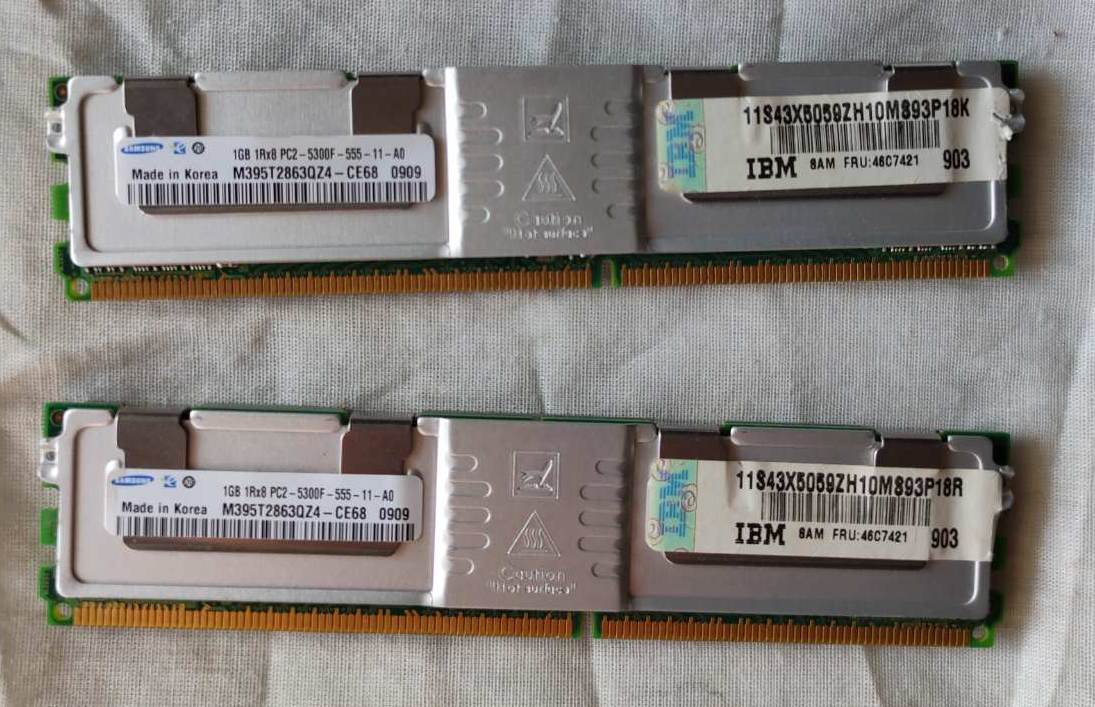

Коллеги, помогите опознать, что это за оператива? В разъём DDR2 не вставляется. RDRAM?
