Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

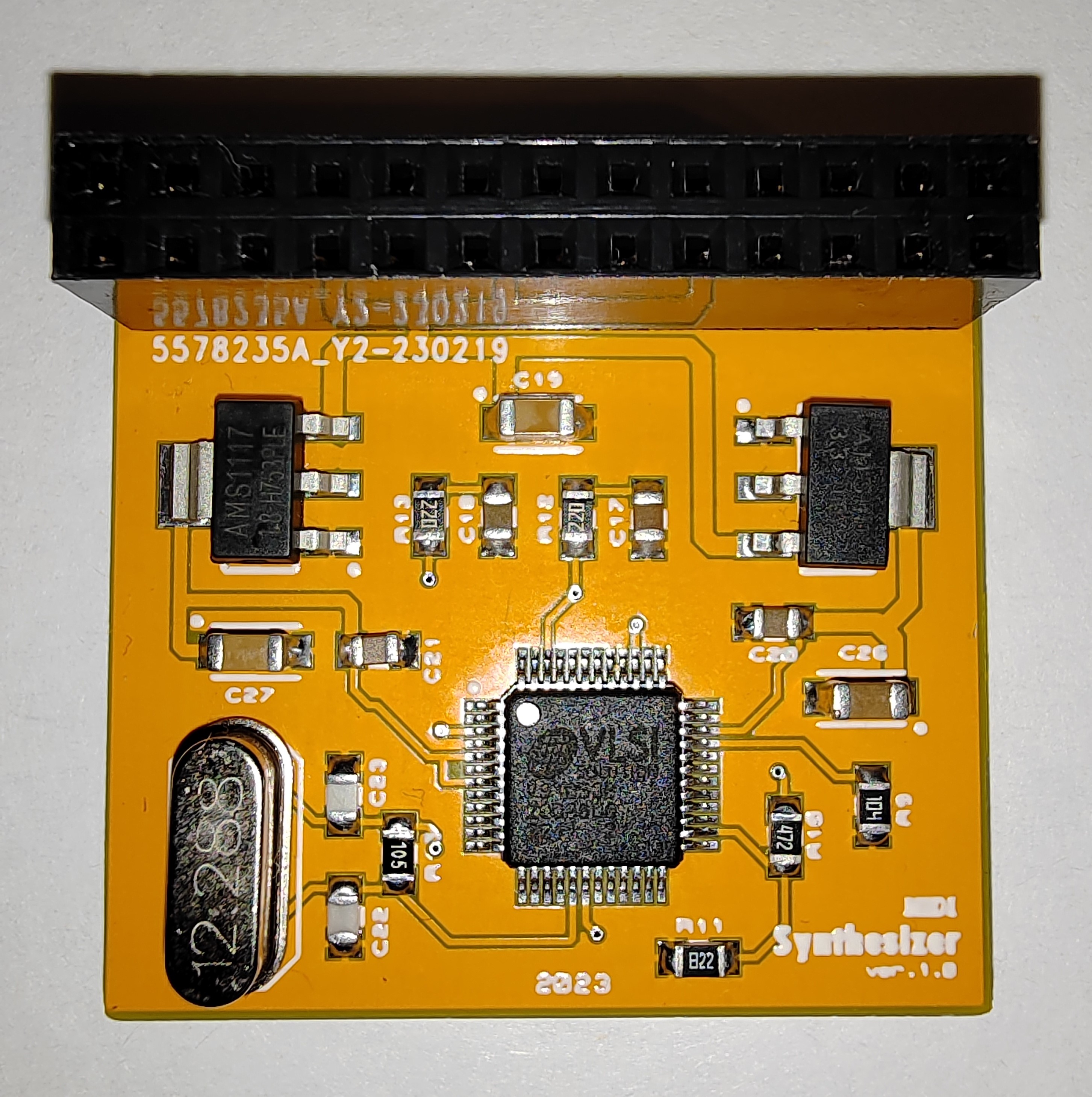

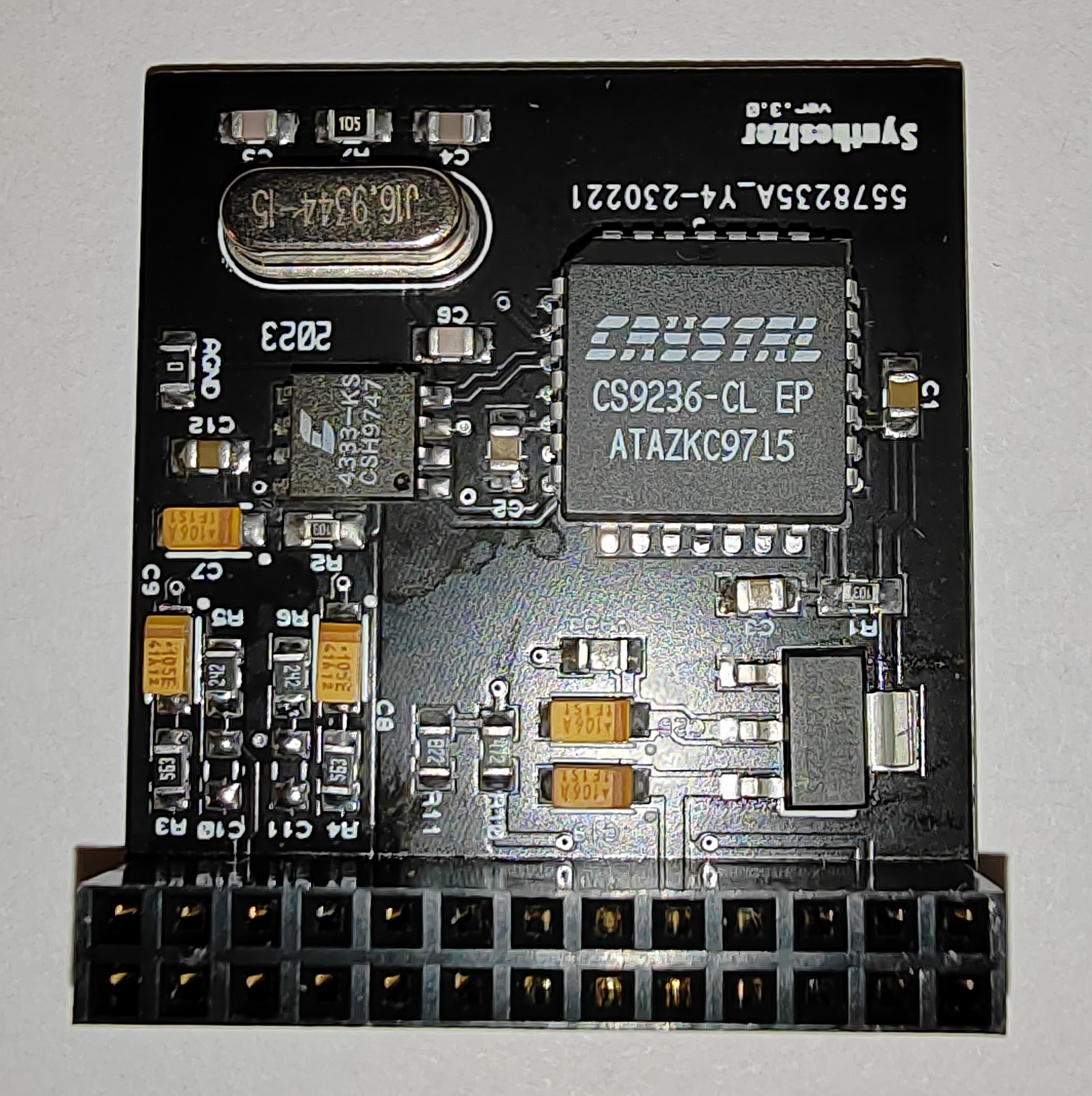

две новоделки. Вышло дешевле чем покупать у бельгийца.

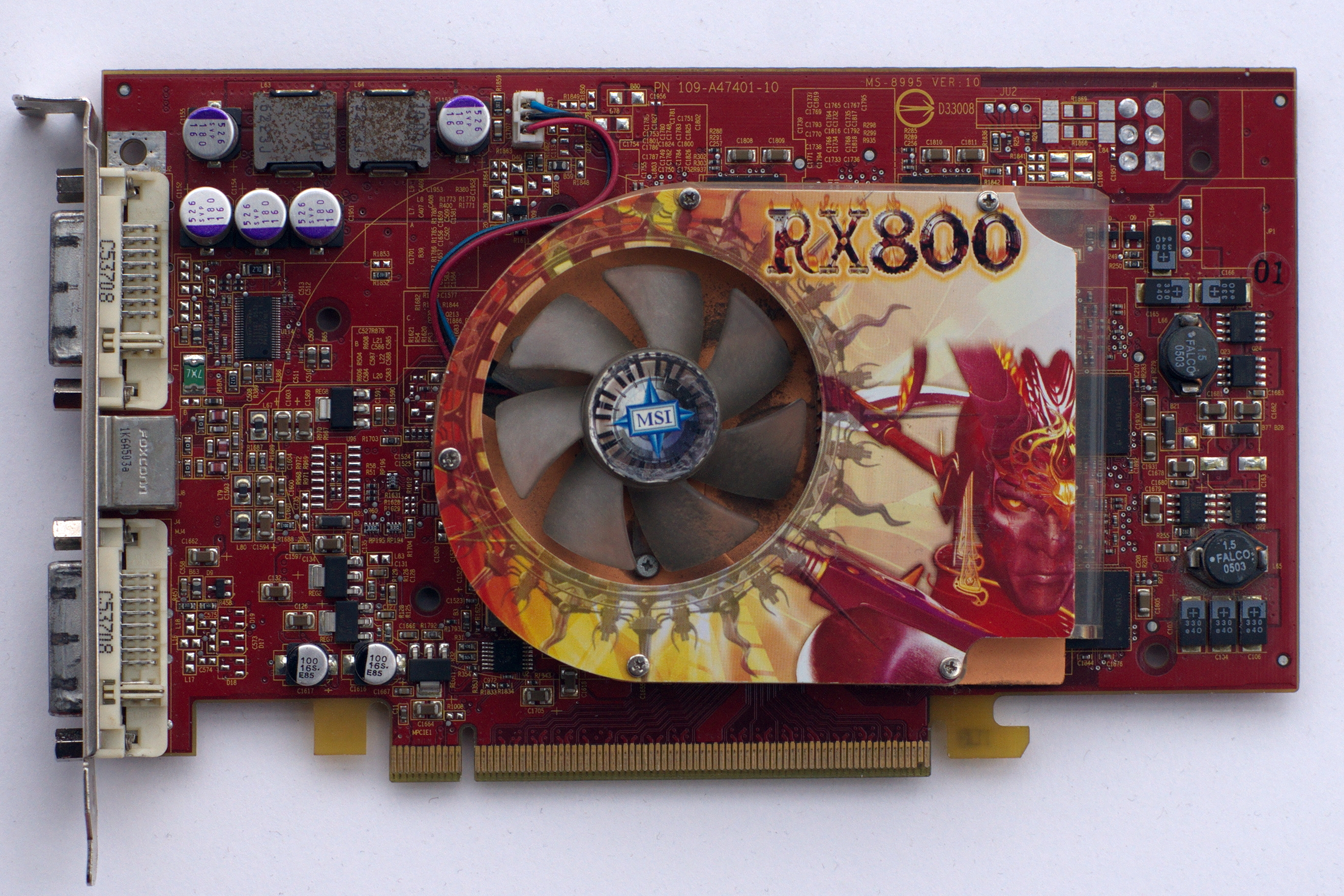

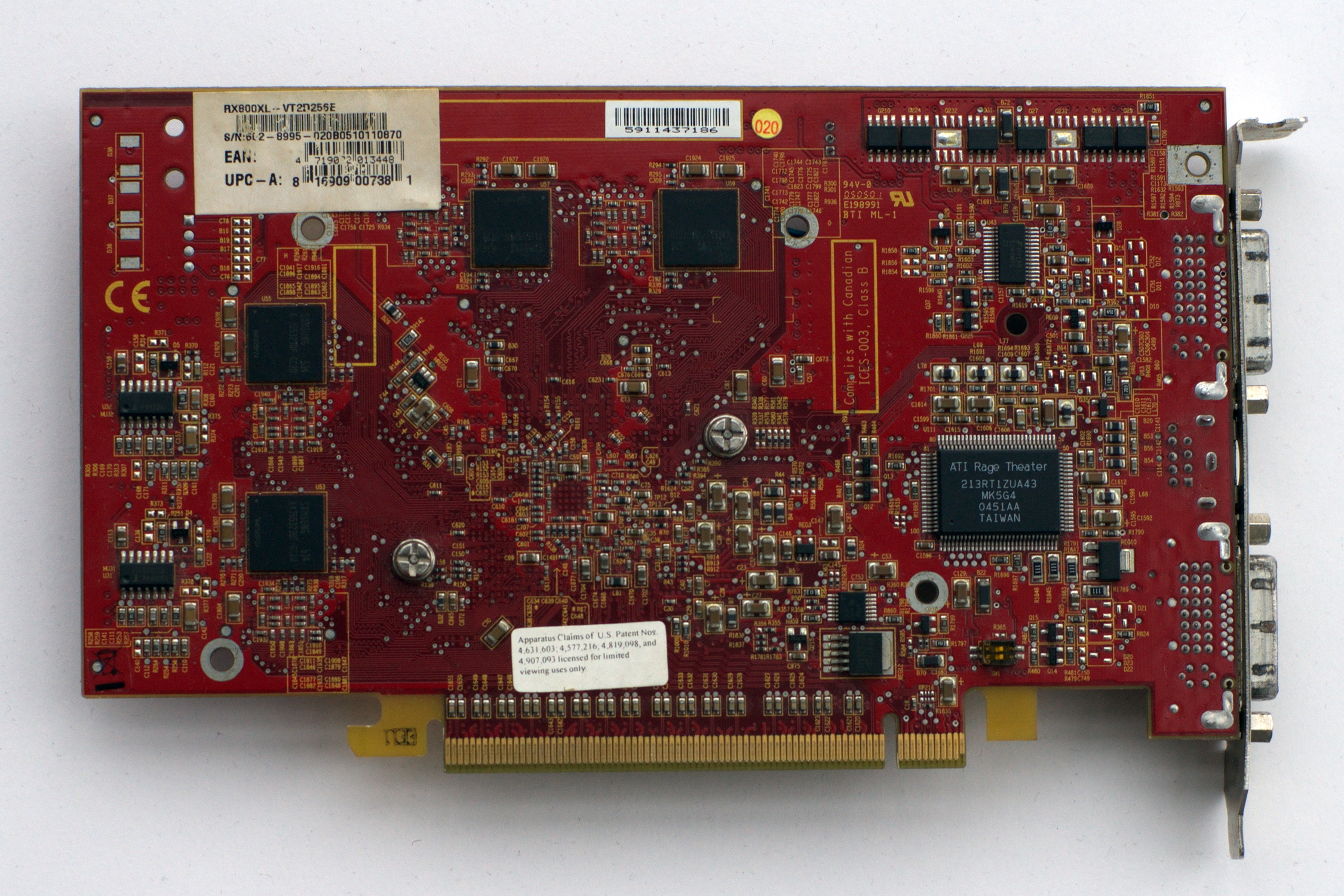

Приехала видеокарта MSI Radeon X800 XL, пока будет с родным охлаждением. Если смогу найти Zalman VF700, сделаю маленький тюнинг

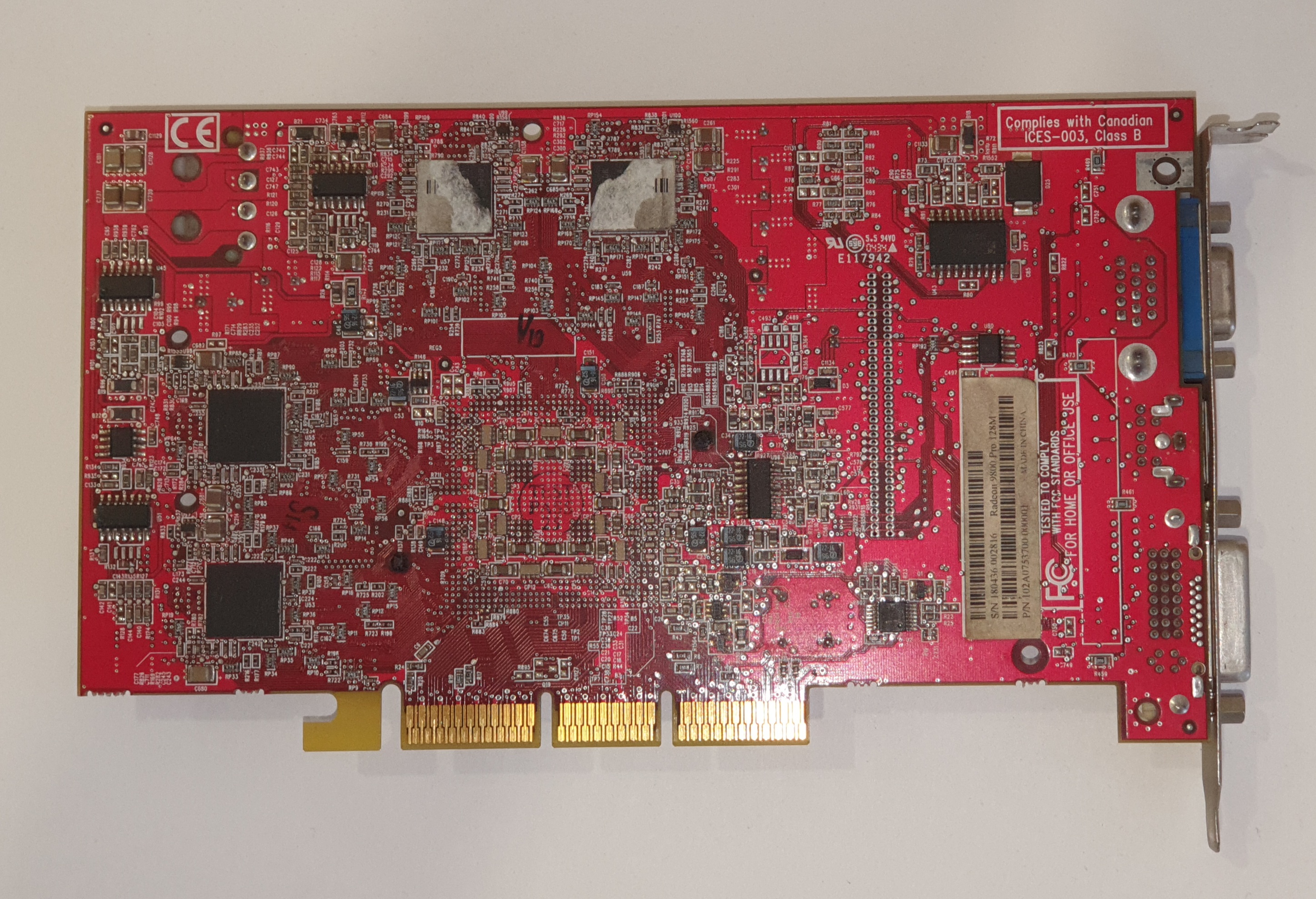

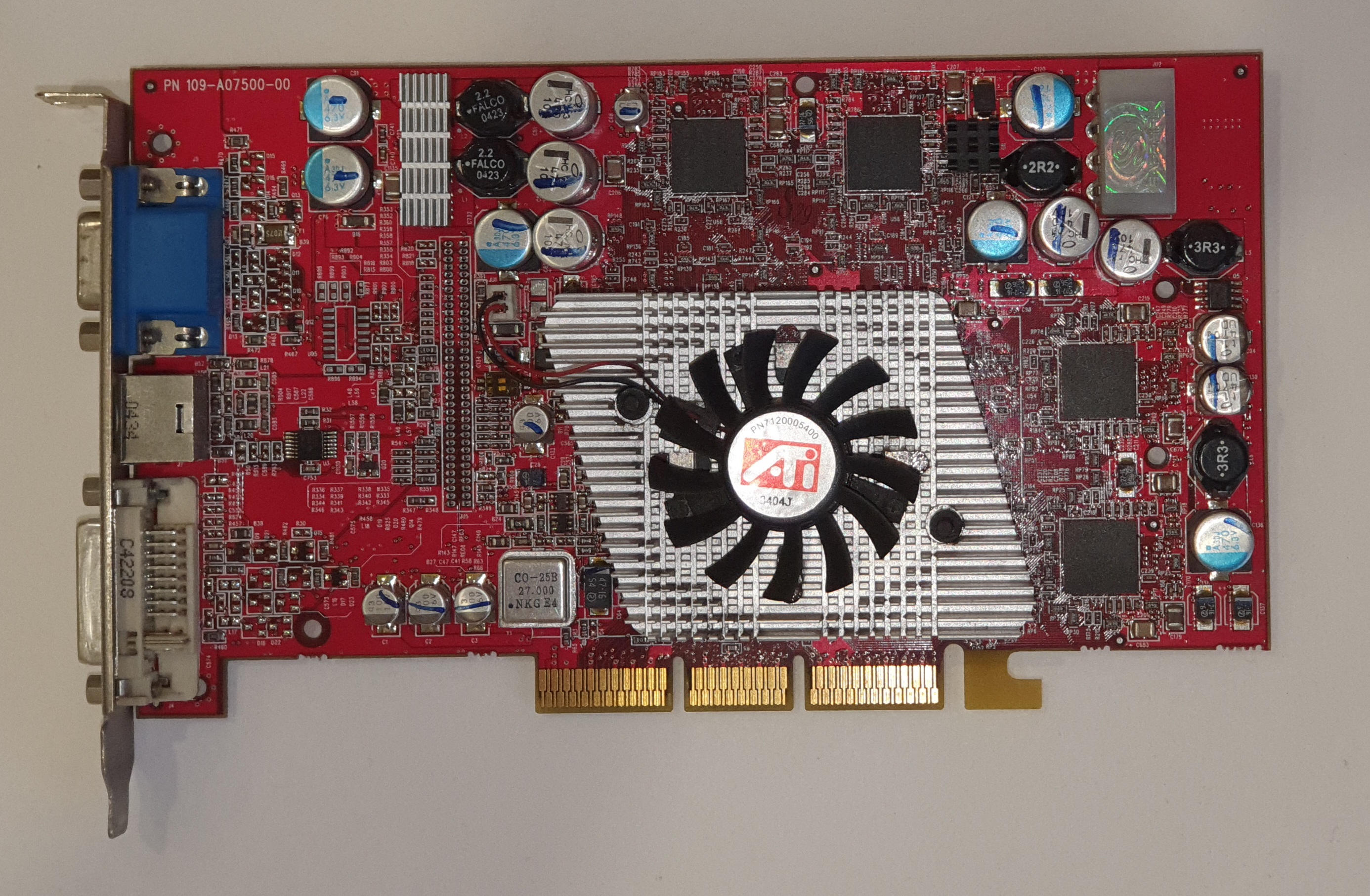

Сегодня на Авито в своём городе и самое главное в соседнем микрорайоне увидел в объявлении Radeon 9800 Pro. На удивление продавец озвучил цену в 200-300 рублей. Пришлось быстро собраться и ехать. Не стал жлобиться и отдал продавцу 300. Теперь практически все Radeon, которые хотелось иметь, есть в коллекции



@Nachin_Sh, "я угадаю эту карту.. с двух радиаторов"

--- добавлено 8 апр 2023, предыдущее сообщение размещено: 8 апр 2023 ---

даже 9700?) Моя, как и многое другое железо, пока надолго в Штатах(



@Thomas Wolfe, Да, Radeon 9700 тоже есть в наличии )) Моя первая видеокарта не от NVIDIA, наверное самая большая удача и откровение в области железа, надолго закрепившее желание пользоваться "красными" картами несмотря ни на что.

Хотя до появления Radeon 9700, я как сноб, считал что видеокарта должна быть только с приставкой Ti, (2, 3, 4)

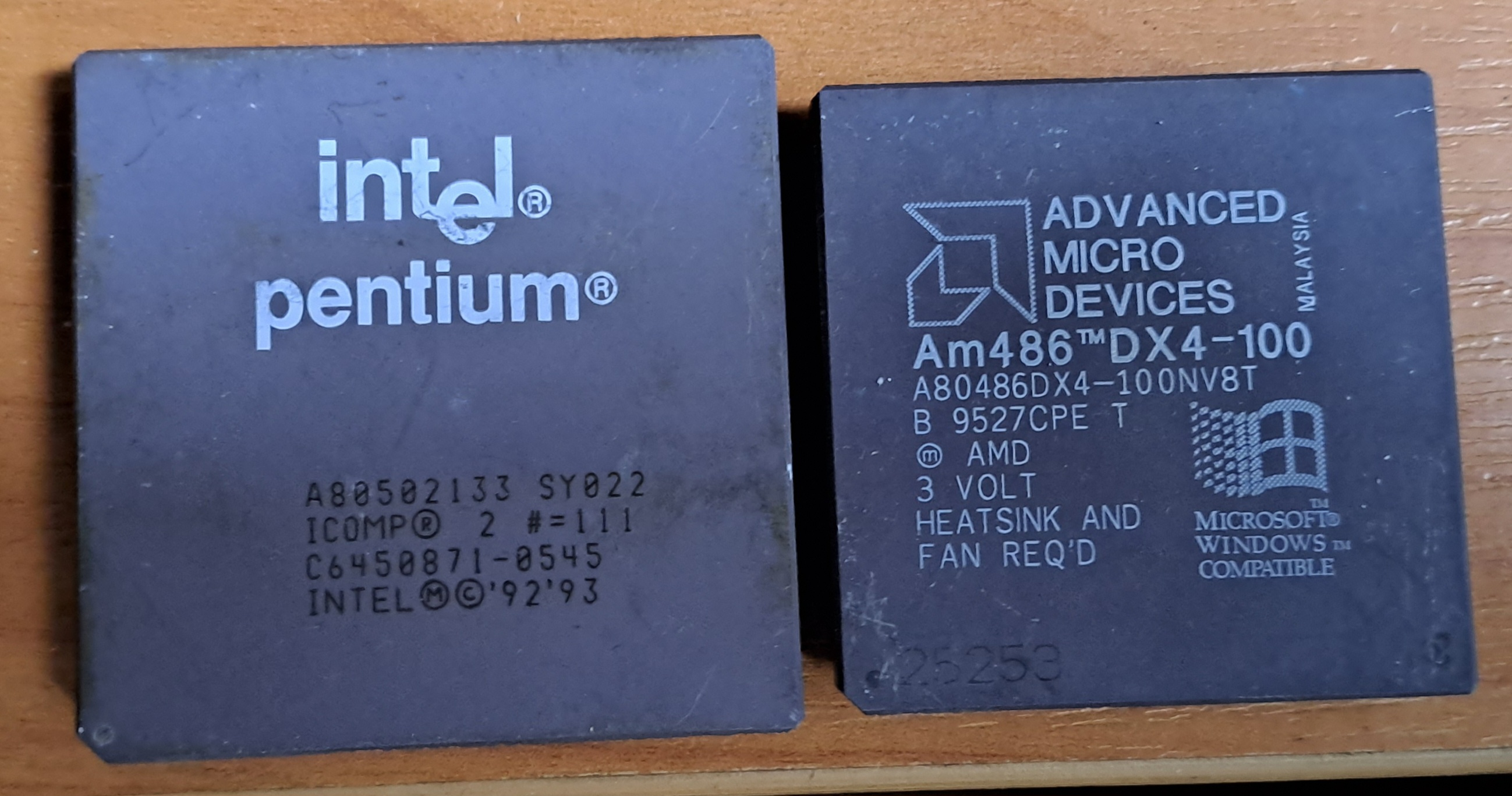

это редкость? насколько?



В середине 90х у меня был DX4-100 от Интел. Сейчас на авито чёт вообще таких процов нет, только AMD, почему такая редкость?



нисколько не редкость. Их выпустили огромным тиражом. Просто не все хотят с ними расставаться.



золотушники давно их уже в царской водке растворили

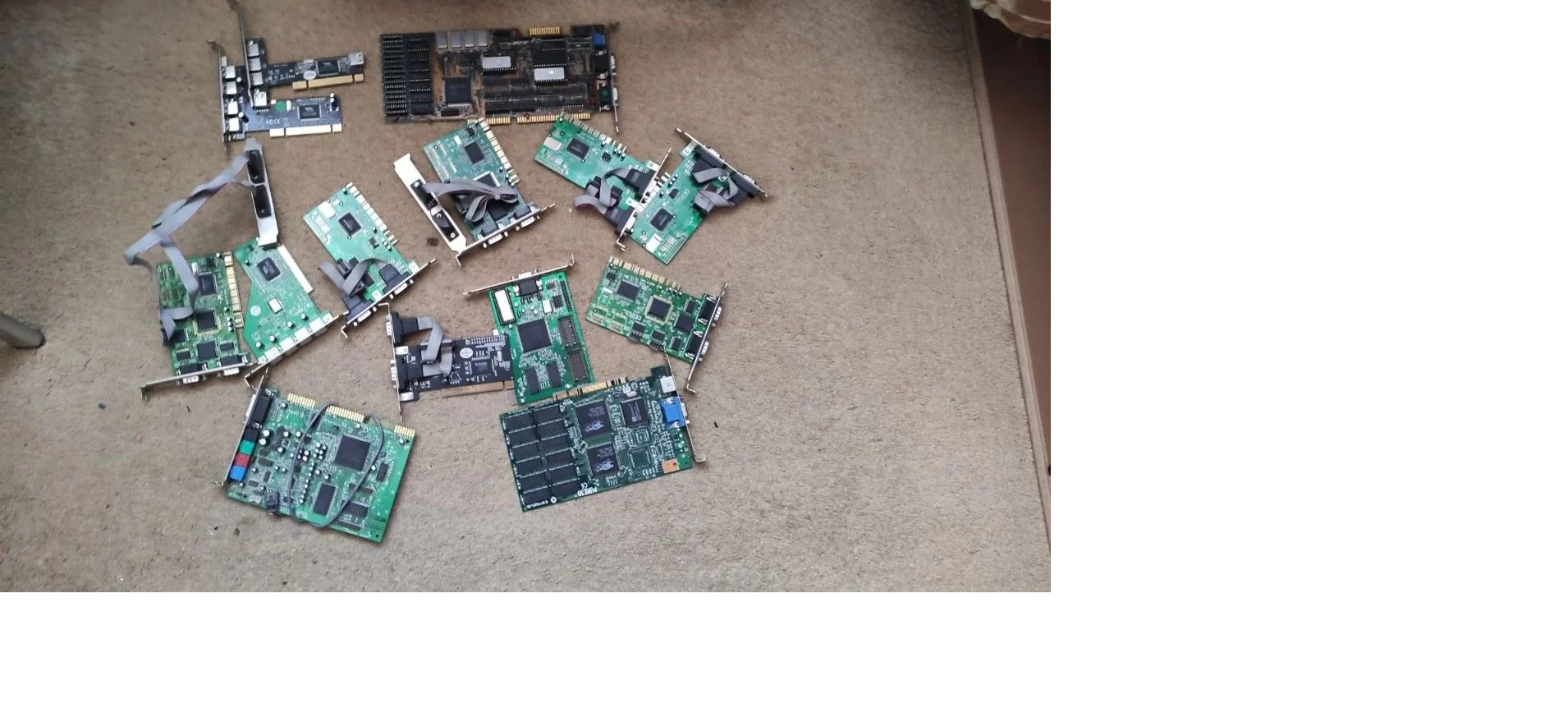

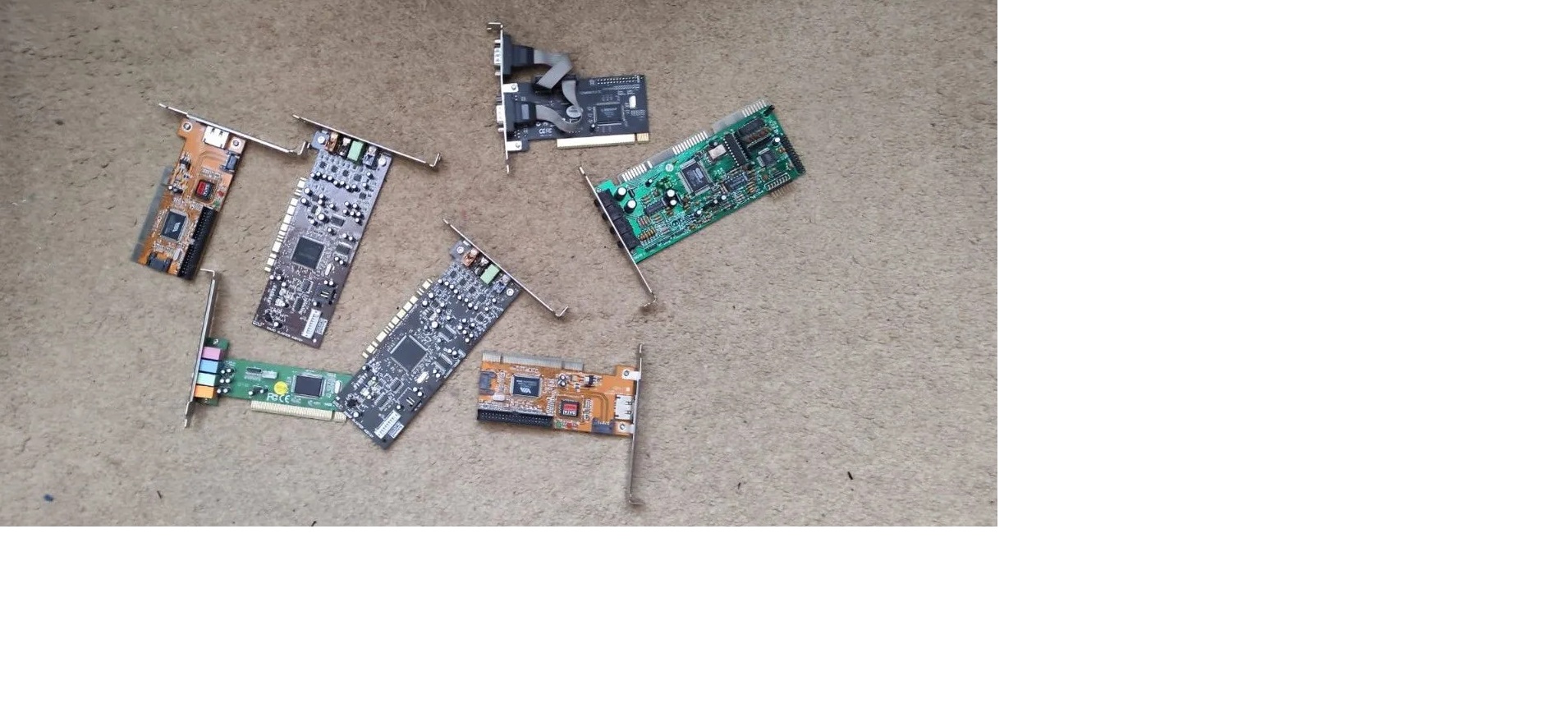

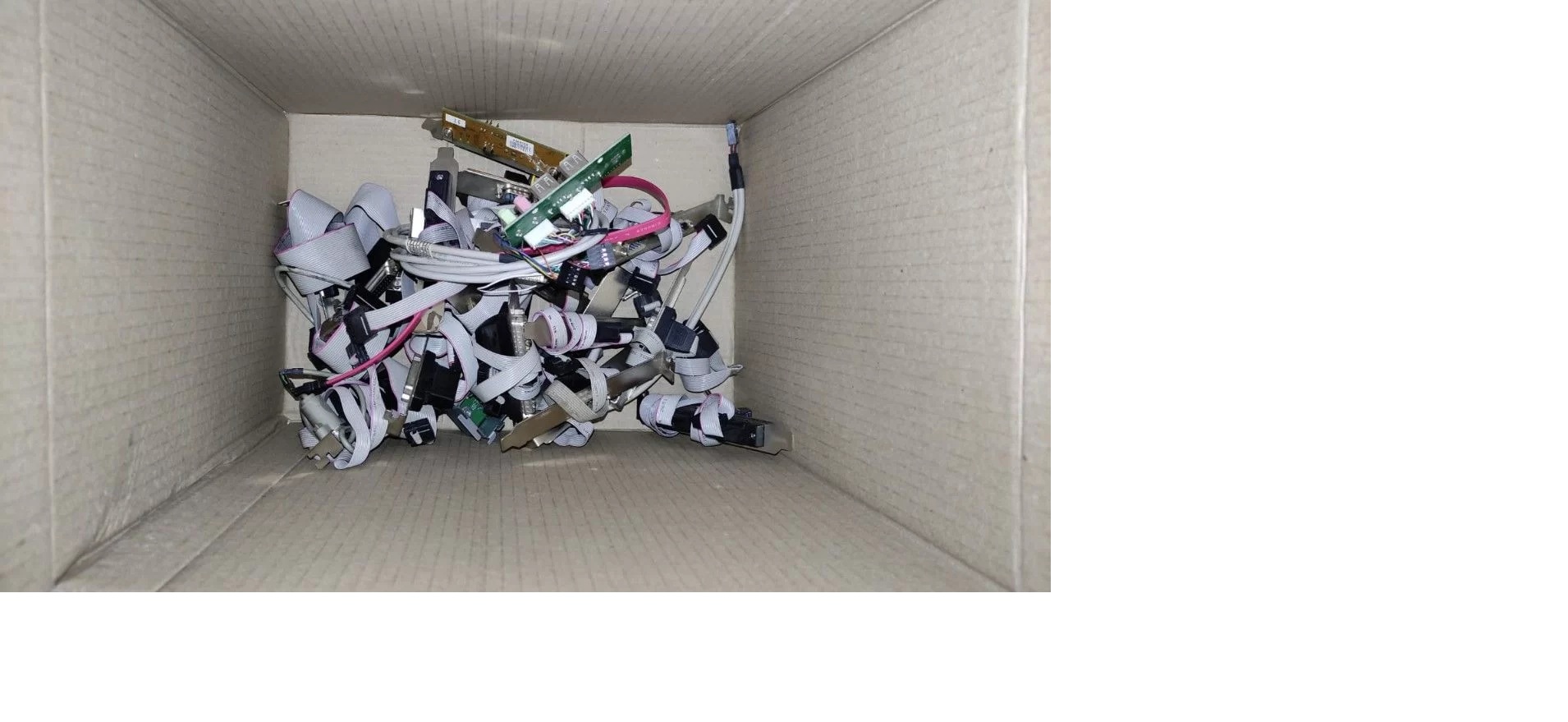

вот так скУпишься, потом не знаешь куда это все девать



Как по мне, на фото много ненужного хлама.



это "специфика" закупок подобного рода )

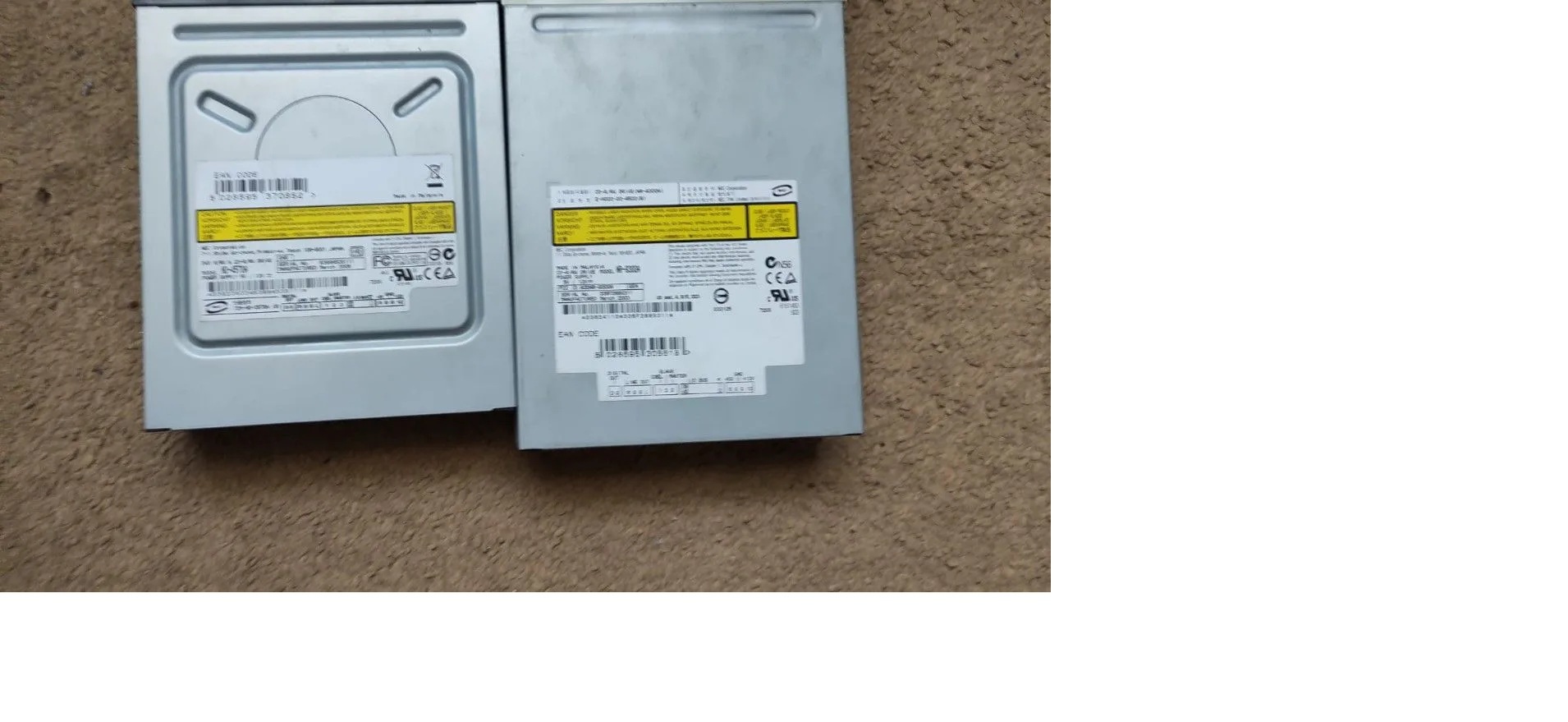

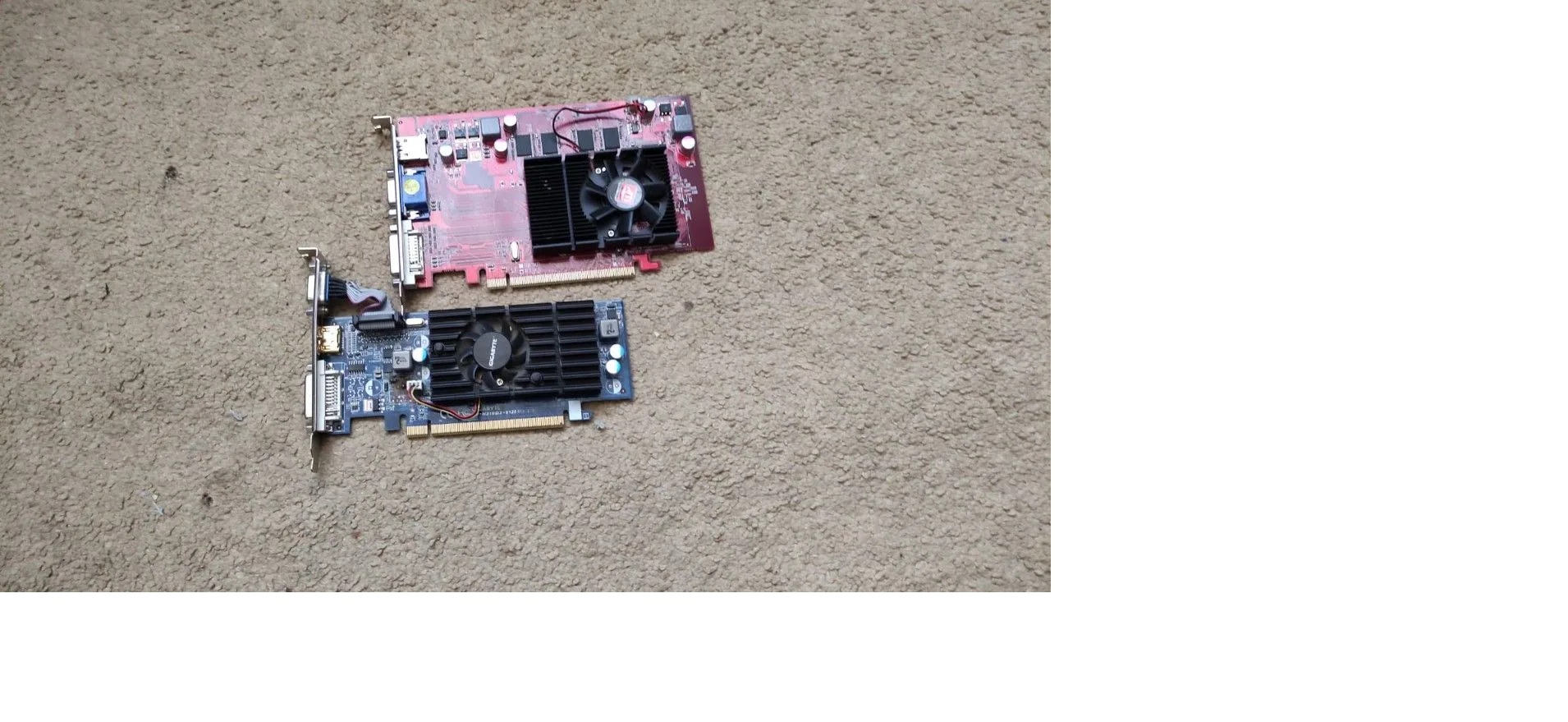

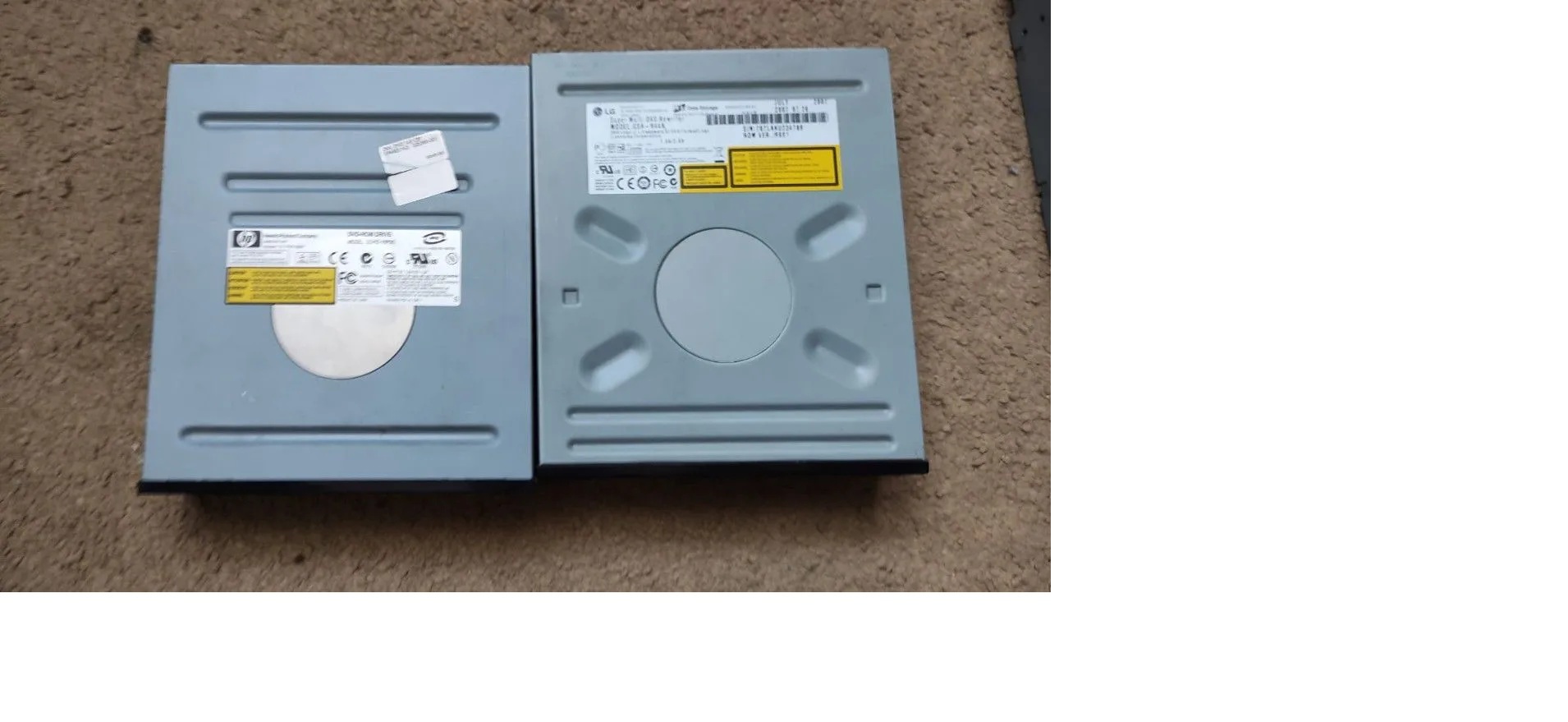

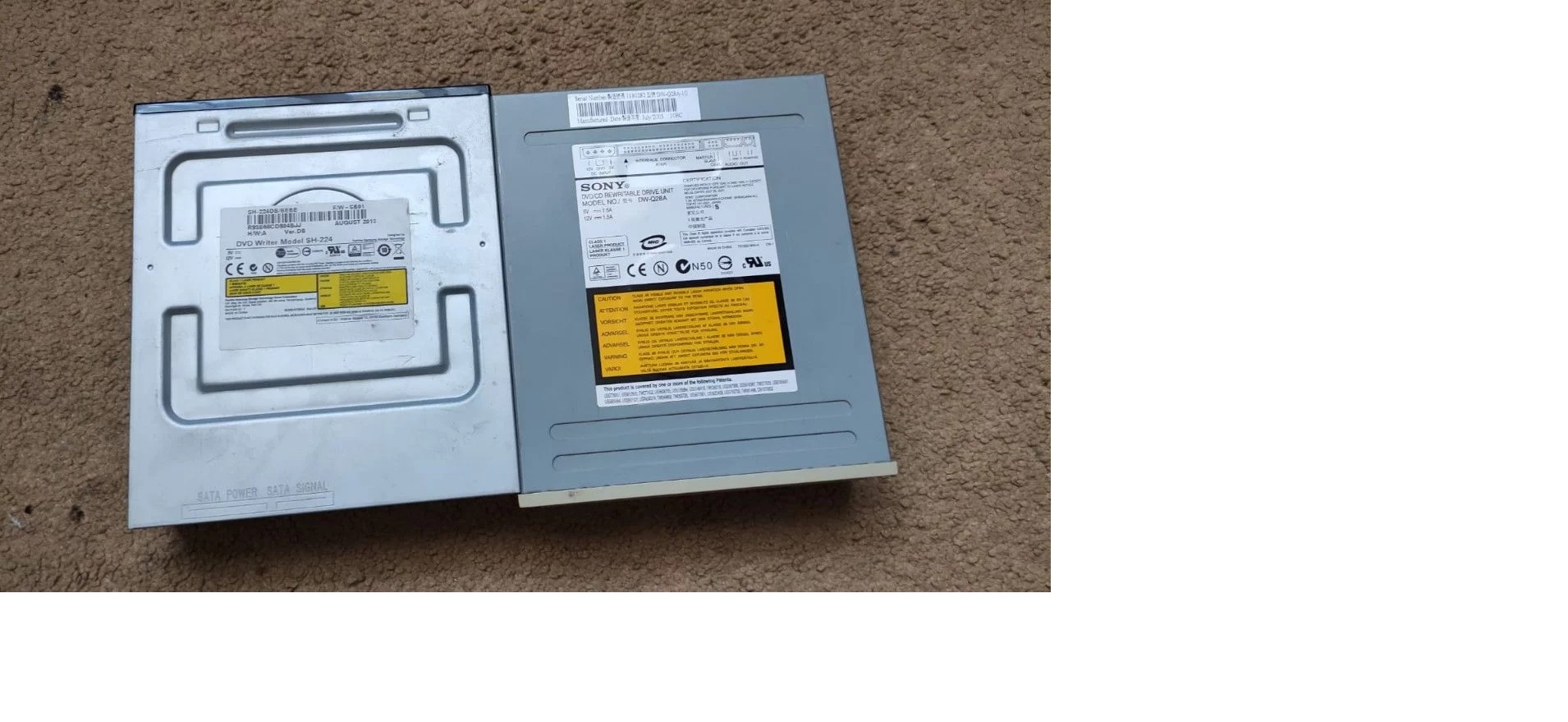

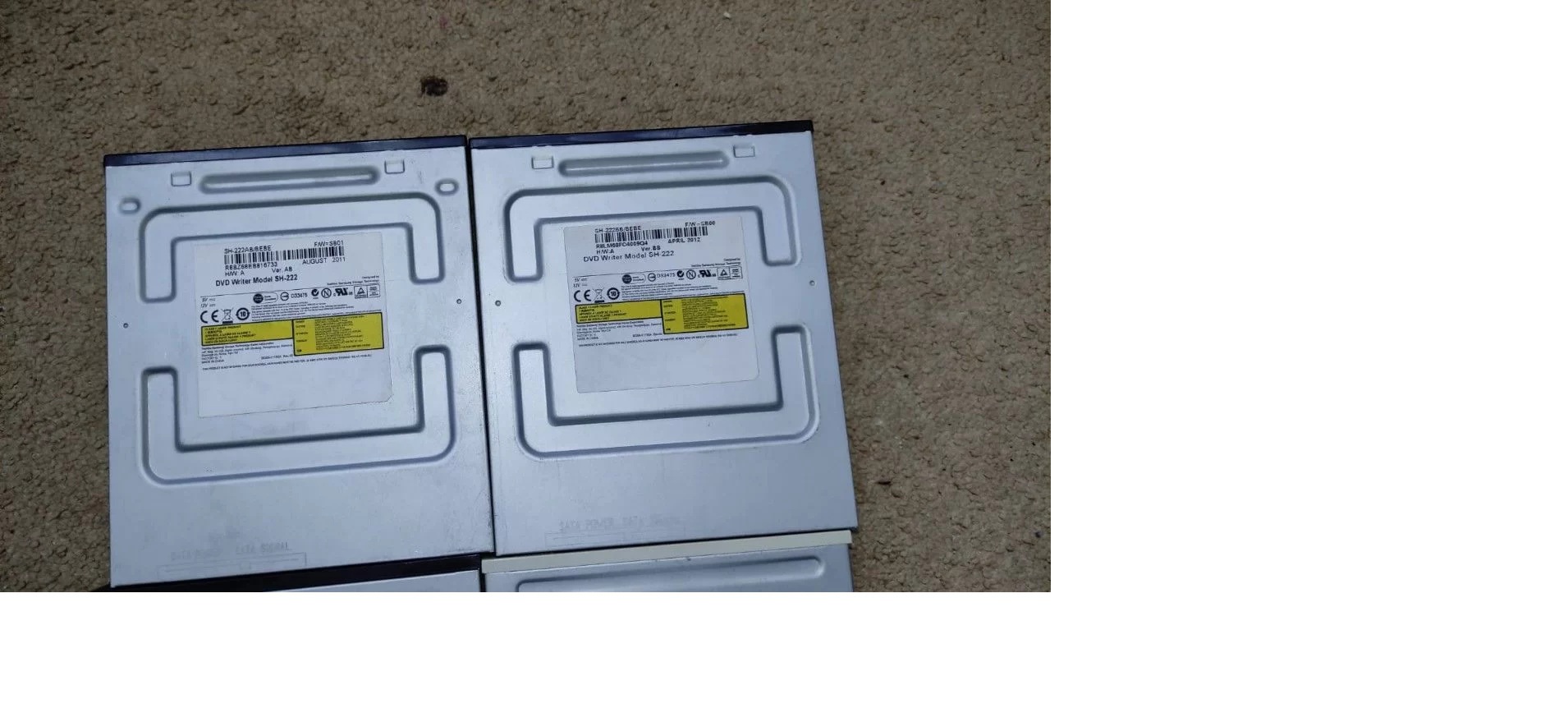

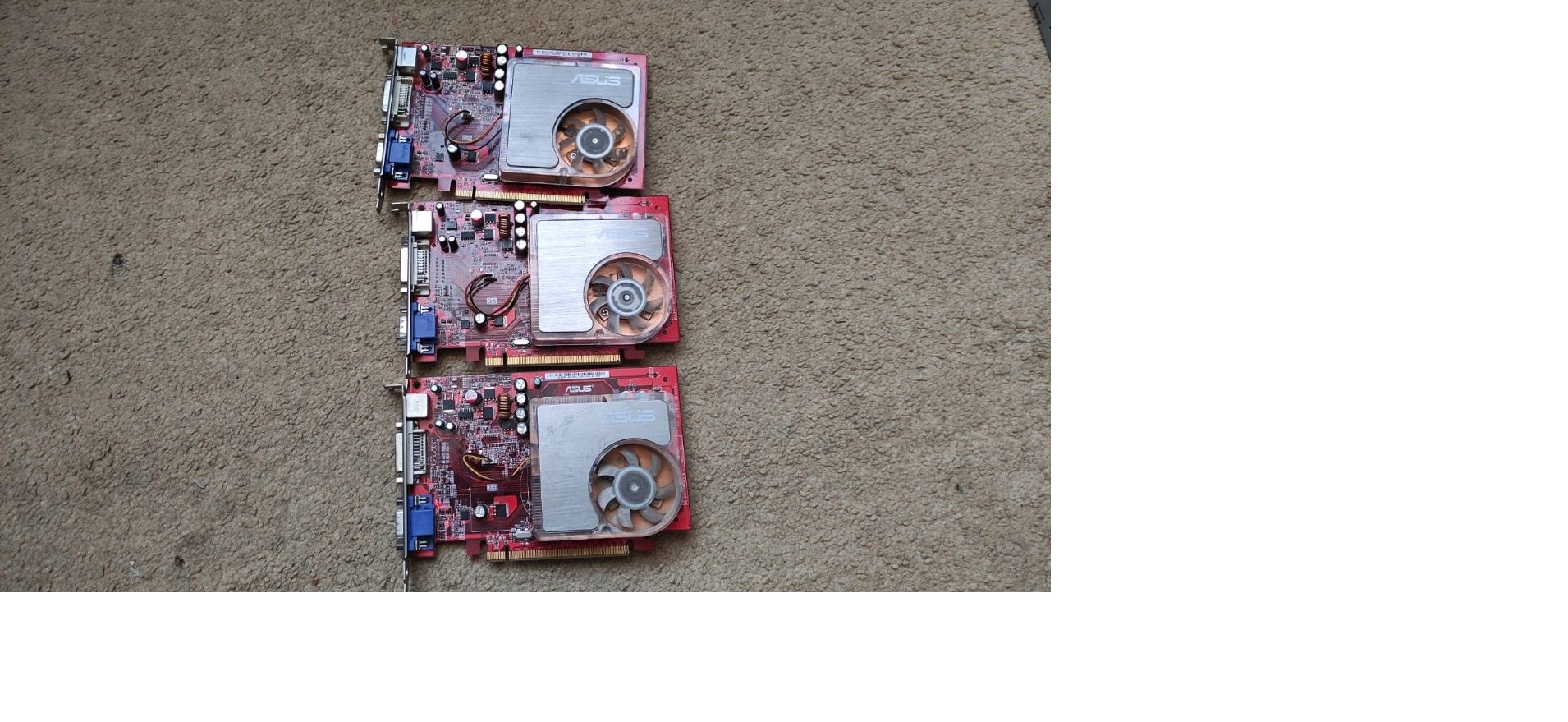

А смысл б/у приводы закупать? Можно ещё в новом состоянии найти для сборки. Или 3 x1600, которых навалом и так продается... В чем интерес коробку с таким барахлом держать?



я не хотел брать, но пришлось. Чего не сделаешь, чтоб продавец не соскочил.



чего не сделаешь, ради Canopus Pure 3D LX
Вот только без кабеля ее не подключить.

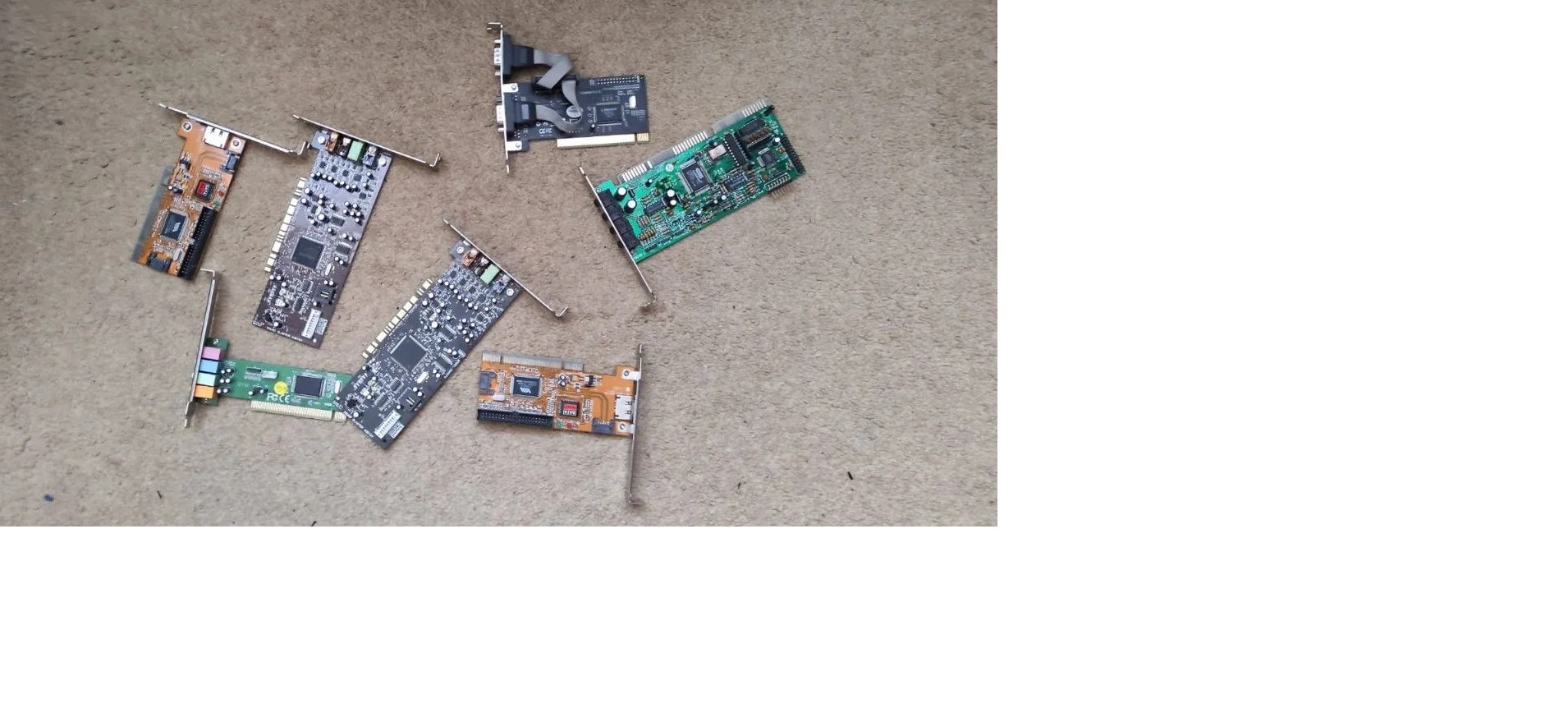

Там в барахле первая вуда, AWE64 CT4520, какое-то непонятное но большое ISA видео, ISA звук, может ещё чего интересного пропустил.

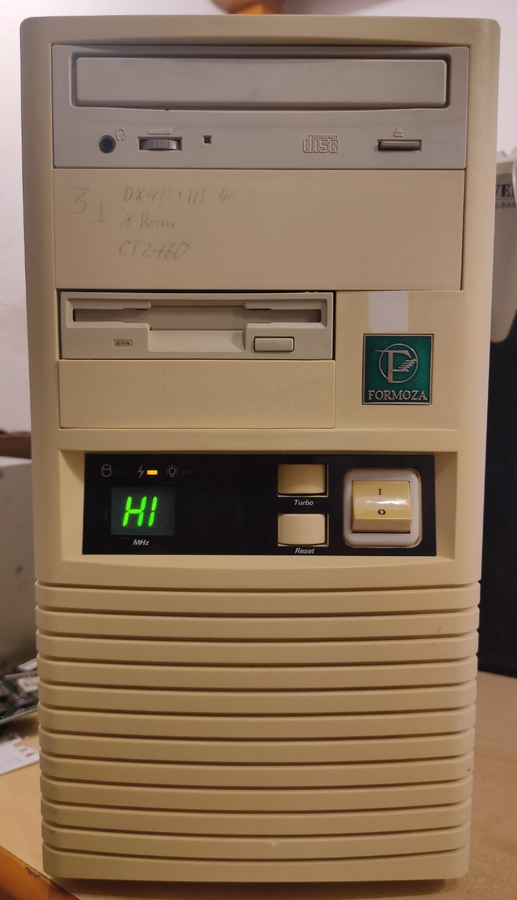

Собрал системник на базе 486DX2 66 МГц в корпусе из моей юности - так выглядел первый компьютер в моей семье, его отец купил нам с братом в конце 1995 года. Пожелтевший, но зато без механических повреждений и ржавчины, даже пыли внутри почти не было. Собирать его было очень удобно - быстро откручивается панелька с частотой, легко прокладывать провода, много свободного пространства.

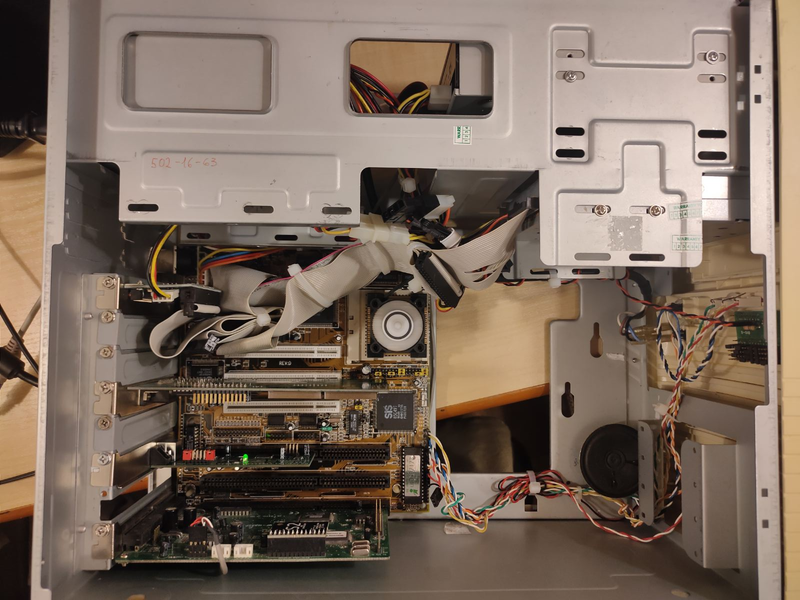

Так выглядит внутри:



Интересно, что диски устанавливаются не в привычную корзину справа, а над материнской платой и под дисководом 3,5''. Никогда раньше не сталкивался с таким конструктивным решением.

Блок питания (AT) оказался живым, но с очень шумным кулером. Заглянув внутрь, увидел дутые электролиты и заляпанную чем-то белым катушку индуктивности. Отдал мастеру на ремонт, он поменял два электролита, остальные элементы, с его слов, в норме. Заодно заменил вентилятор.

О компонентах:

1. Материнская плата - LuckyStar LS486EС2. Для меня она удобна тем, что в ней обычная батарейка (а не бочонок или даллас), есть PCI (можно поставить качественную и при этом копеечную видеокарту), поддерживает более распространённую память EDO (а не только FPRAM).
2. Процессор - Intel 80486DX2-S 66 МГц. Кулер - Gelid Silent 4. Кнопка TURBO работает.
3. Память - два модуля EDO по 8 Мб.
4. Диск - CF 512 МБ, работающий через переходник CF-IDE.
5. Привод - какой-то CD-ROM.
6. Звуковая карта - ESS1688.
7. Видеокарта - S3 Trio64.
8. Контроллер мыши PS/2 (новодел, ISA 8bit).

Теперь это самая младшая из конфигураций, система с 386DX мне больше не нужна (прав был @Колючий).



А я вот так и не нашел рабочую мать своего первого ПК. Уже столько лет ищу, и не попадаются.



Я и не знаю, какая мать была в первом компе, тогда не особо разбирался в архитектуре ПК. Хорошо помню, что был 386SX 40 МГц (позже стало понятно, что это был Am386SX, потому что Intel'овских 386 с частотой 40 МГц не бывает) с 1 Мб памяти. Помню, что жёсткий диск с бэдами, на 40 Мб, 3,5''. Потом увеличили память до 4 Мб ($75), купили то работающий, то не работающий привод CD-ROM TEAC 4x и звуковую карту, совместимую с SB Pro - Miss Melody. Из этого всего пытался найти последнюю, но пока не удалось.
