Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Помню, у производителей долгое время была мания делать на средних и околотоповых видеокартах два разъема DVI и ни одного VGA, хотя большинство бюджетных мониторов не имели разъёма DVI. Проблемой это не было - практически всегда в коробке был переходник DVI-VGA. Позже эта мода ушла, разъем VGA стал встречаться чаще.

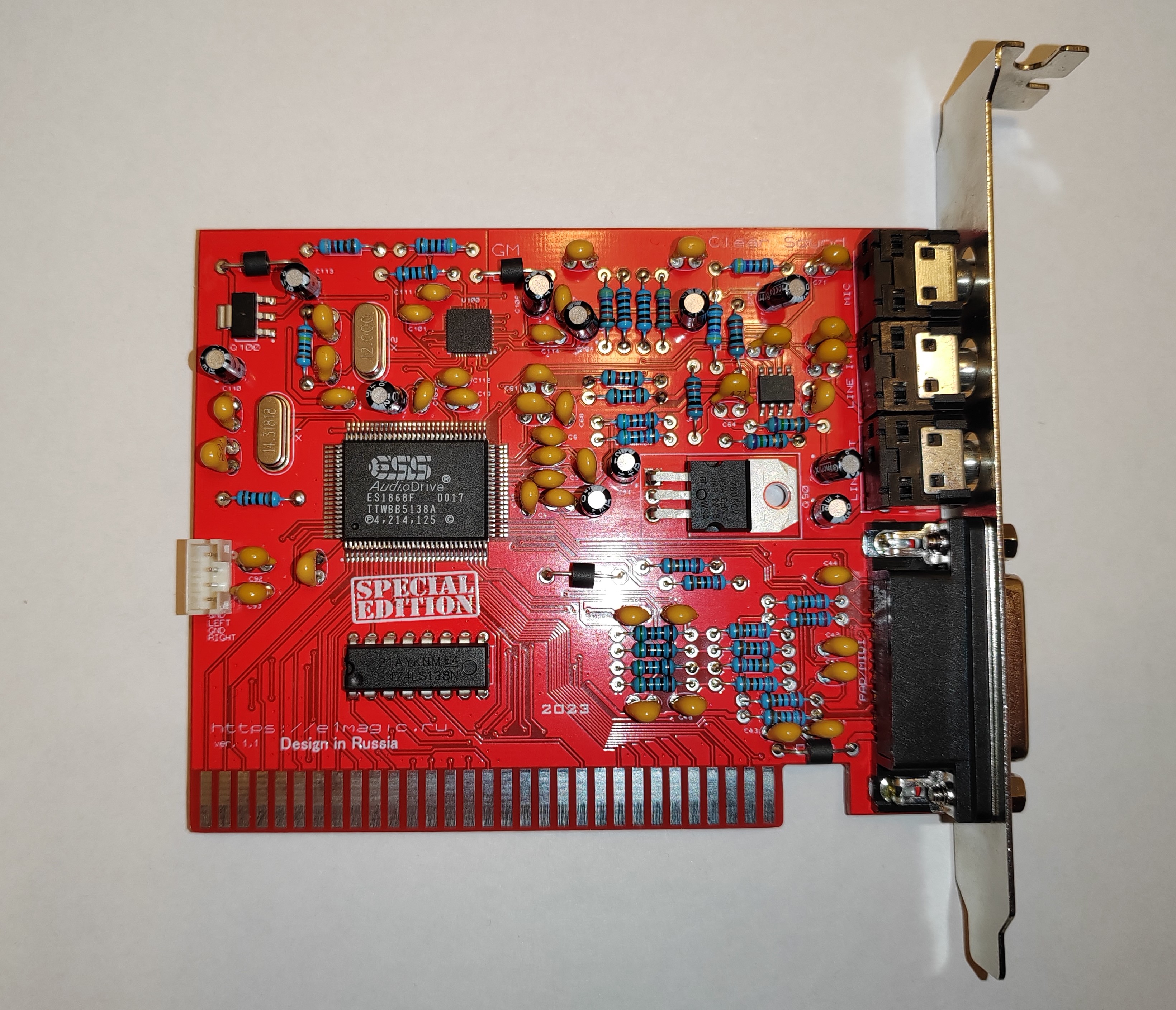

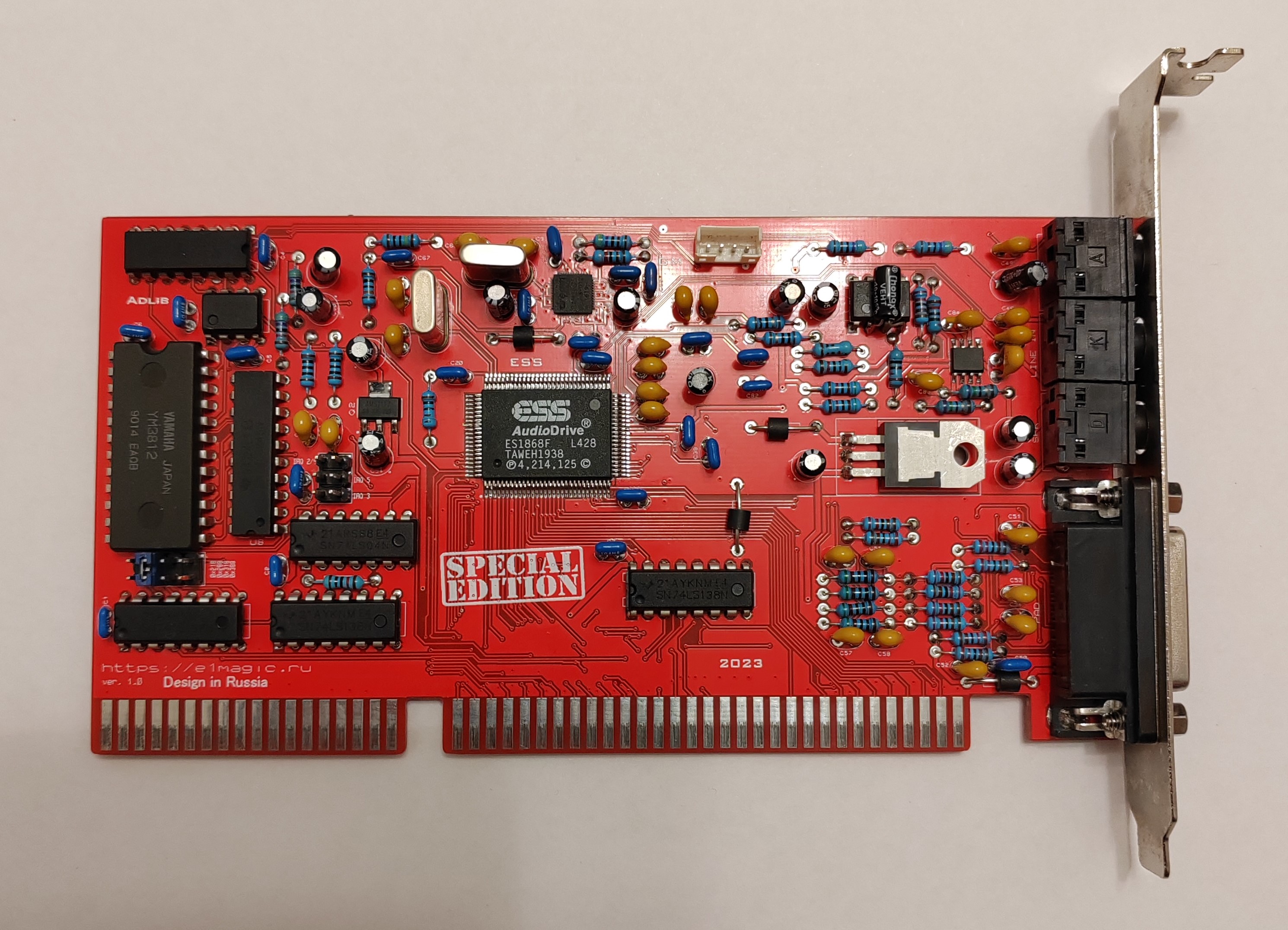

Dreamblaster S2 портированный интегрированный на звуковую плату в 8-ми и 16-ти битном исполнении. Разве не прелесть?



Не портированный, а интегрированный в новодельную звуковуху.
Причём на очень правильном кодеке. Прелесть.



@Hustler, они обе nonPnP? Проверял на материнке с поддержкой PNP или без? Как по шумности?



@Hustler, кто автор?



По шумности и плагнплейности пока не скажу, вечером буду проверять, записывать звук с них и отпишусь.
Автор Ольга, я же давал ссылки на авито. Сказала что сама их делает.



Допускаю, что паяет, но разрабатывает - вряд ли.
Разработчик на форумах не зарегистрирован?
Сначала подумал, что Donkeyhot, но нет, не он.

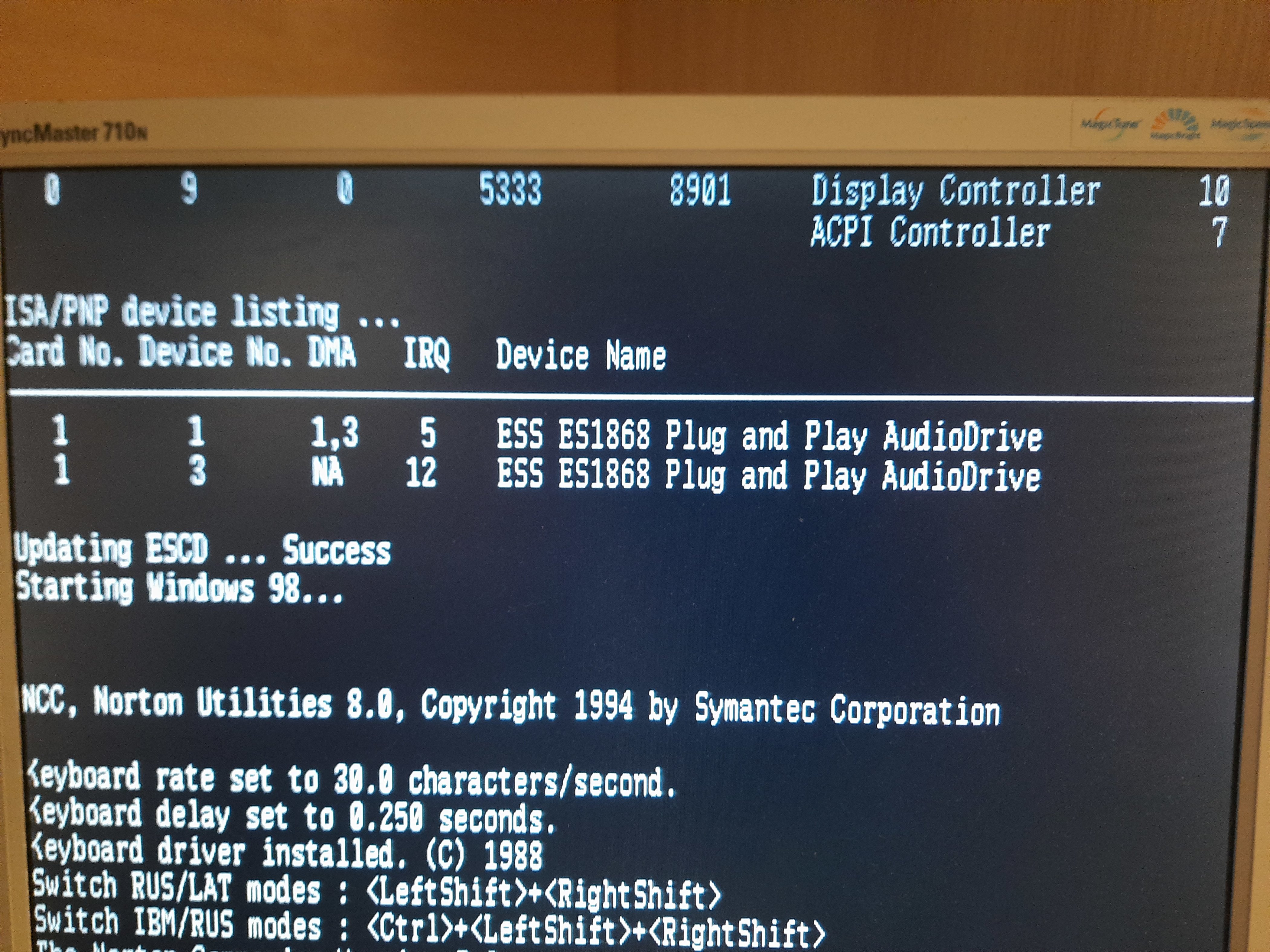

Итак, она определенно pnp. Когда запустил unisound, после иницализации не услышал в наушниках привычного шума. Запустил Doom, и услышал приятный грoмкий звук. GМ ожидаемо висит на 330 порте. В винде необходимо выбрать в мультимедиа вывод миди MPU-401.
Если выкрутить звук на максимум, можно услышать небольшой шум, как и у любой другой карты.



Речь про какую из них - для 8- или 16-битной ISA? Интересно, конечно, как они работают на конфигурациях без поддержки PnP. Выход линейный, через усилитель или выбирается джампером? Как вообще оцениваешь их в плане обвязки, качества изготовления, выбора элементов?



Можно сказать про обе. Обе работают абсолютно одинаково. Загрузил более качественные фотки которые можно рассмотреть поближе. Усилителя на плате нет, только Line out. Обвязка мне кажется хорошей, хотя я в этом особо не понимаю.



При первом взгляде на фото возникла мысль, что платы выглядят несколько кустарно (в сравнении с намного более дорогими AWE64 Legacy и Orpheus), прежде всего из-за танталовых конденсаторов, которые могут взрываться. Однако потом где-то вычитал, что "В отличие от алюминиевых электролитических конденсаторов, танталовые обладают более высокой стабильностью и их емкость не ухудшается со временем". Стало быть, даже если и взорвутся, то очень нескоро.

Я так понял, у 16-битной есть синтезатор OPL2 Yamaha YM3812, а у 8-битной его нет. Интересно, что даёт это отличие?



Очевидно 100% совместимость с Adlib'ом. На плате подписано выше. У меня никогда не взрывались конденсаторы. При исправной схеме им взрываться незачем.



@Hustler, а по цене они как стоят?



https://www.avito.ru/moskva/tovary_...ya_karta_ess1868_8bit_midi_sam2695_3124469135



Тоже сначала показалось, что тантал, но это керамика.
И впечатление, что карты собирали два разных человека. Или у одного рука не набита, паяет одинаковые детали по-разному.



У меня при попытке запустить старую материнскую плату Socket 3 один взорвался, что однако не повлияло на её работоспособность. @Колючий ещё, кажется, рекомендовал проверять такие платы в очках на всякий случай.



И коротят, и взрываются, но совсем уж старые. Где-то 90-х годов выпуска.
И не все, конечно. Процентов 80% пока вполне живые.



@Rio444, Вы не планируете случайно сотворить нечто подобное - новодел на чипе ESS на качественных и современных элементах?



@Yuriy_X, честно говоря, не вижу смысла.
Конструкция выглядит вполне нормально, насколько могу это оценить. Никаких претензий предъявить не могу. Разве что можно было сделать плату с покрытием ENIG.
Но сейчас с этим сложно, поэтому возможно объективно не было такого варианта..
С точки зрения схемотехники звуковых карт, я не компетентен, никогда ранее ими не занимался.
Но если товарищ сумел сотворить такое, то наверное сможет устранить недостатки, если они вдруг обнаружатся.
Вообще считаю, что повторять чужие успешные конструкции не имеет смысла, если они доступны, и цена вполне адекватна.
Есть куча не реализованных, или не доведенных до ума идей. Этим надо заниматься.
@Hustler, Андрей, так "Ольге" и передай.



Косяк подобных танталов - они регулярно пробиваются превышением напряжения. Те пики (особенно статика), которые электролиты глотают без проблем, старые танталы иногда пробивают в КЗ. После чего фейерверк.
По современным танталам в подобных корпусах ничего сказать не могу.
ЗЫ, это точно танталы (они полярные с чётким обозначением полярности), а не керамика?

--- добавлено 21 май 2023, предыдущее сообщение размещено: 21 май 2023 ---

Пробитый статикой за время неосторожного хранения тантал (или при пересылке в хреновой, генерящей статику, упаковке) - самое обычное на материнках 286-486. Их всегда по питанию прозваниваю на КЗ и один фиг в очках проверяю при первом включении. Мне разлёт искр от танталов нифига не понравился.

--- добавлено 21 май 2023 ---

По картам, на 16-битной забавный косяк со стабилизатором - распиновка отзеркалена, или паять его надо с обратной стороны, если там площадка позволяет прижать.

На фото плохо понятно, что за материал ламелей? Золотые, или лужёные? Во втором случае может иметь последствия для слота материнки при длительном использовании.
