Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Действительно. Я совсем не заметил. Думаю исправит.

Точно луженые. Позолота всегда отличается цветом от припоя. Даже когда освещение голубоватое и она кажется белой.



Разгребал хламежник, нашел несколько ностальгических вещиц:

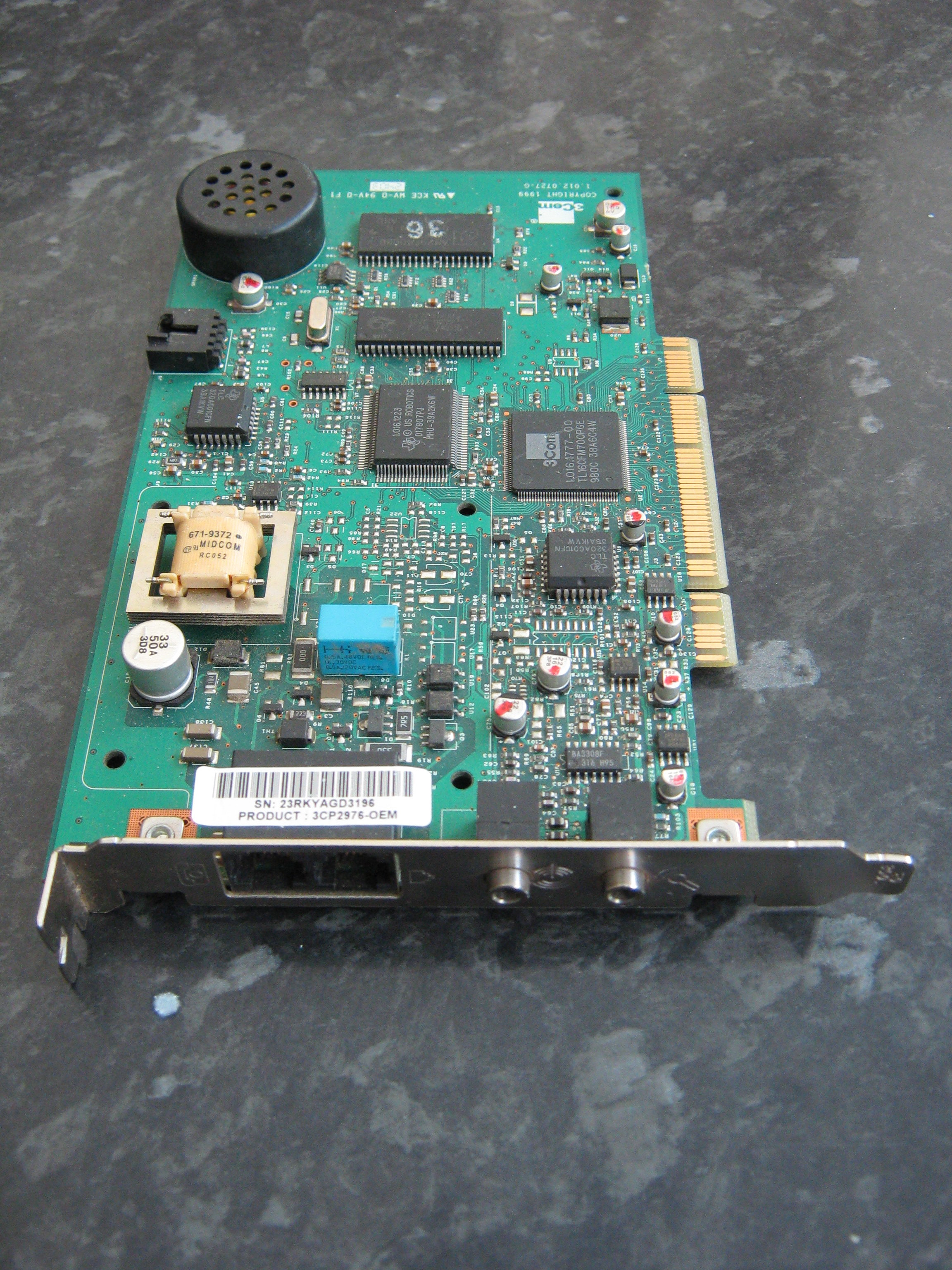

Факс-модем US Robotics 56K.


Интернет-карточка на 10 часов интернета. Привет из нулевых.

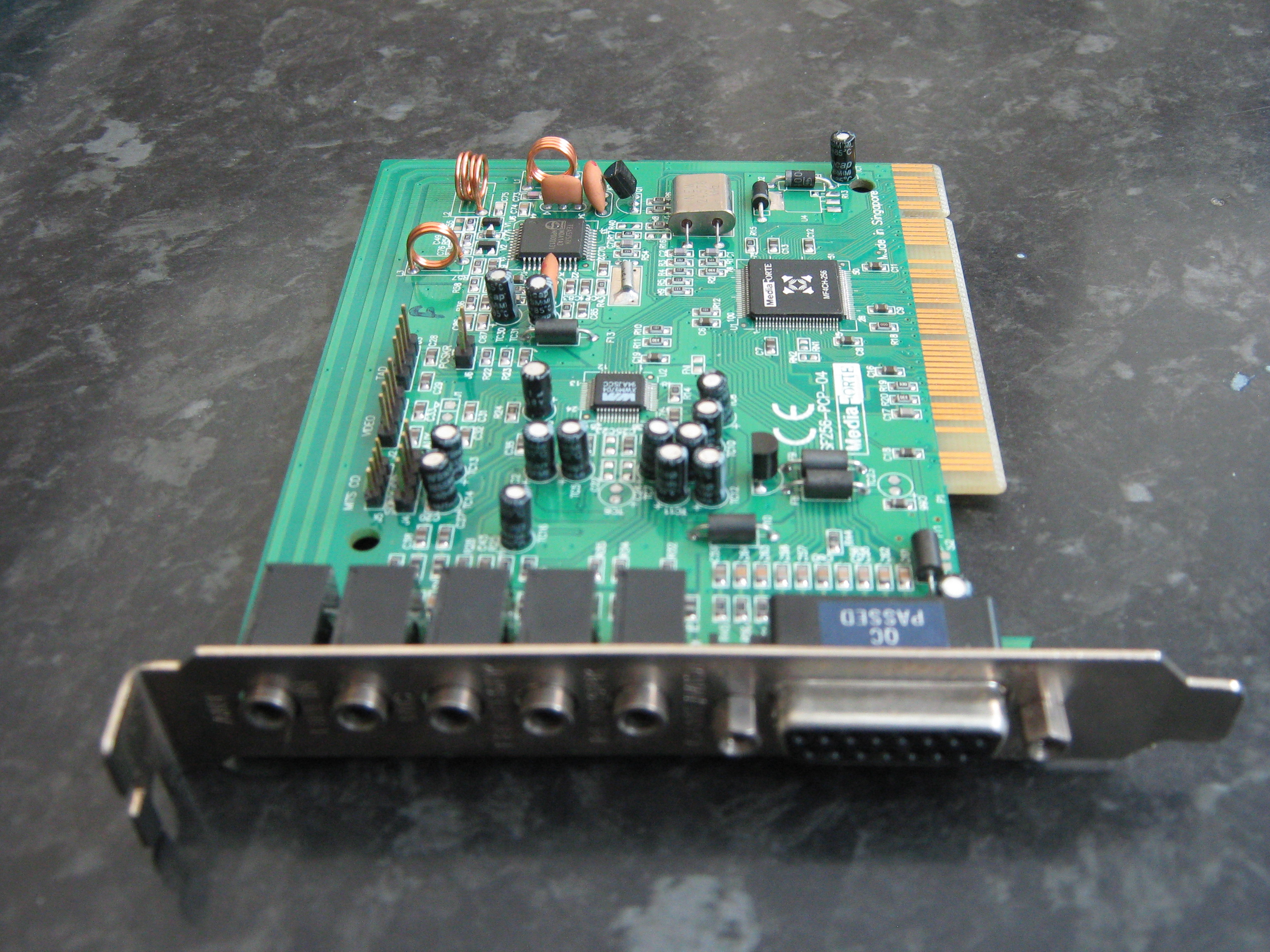

Неопознанная звуковуха (какая-то MediaForte).

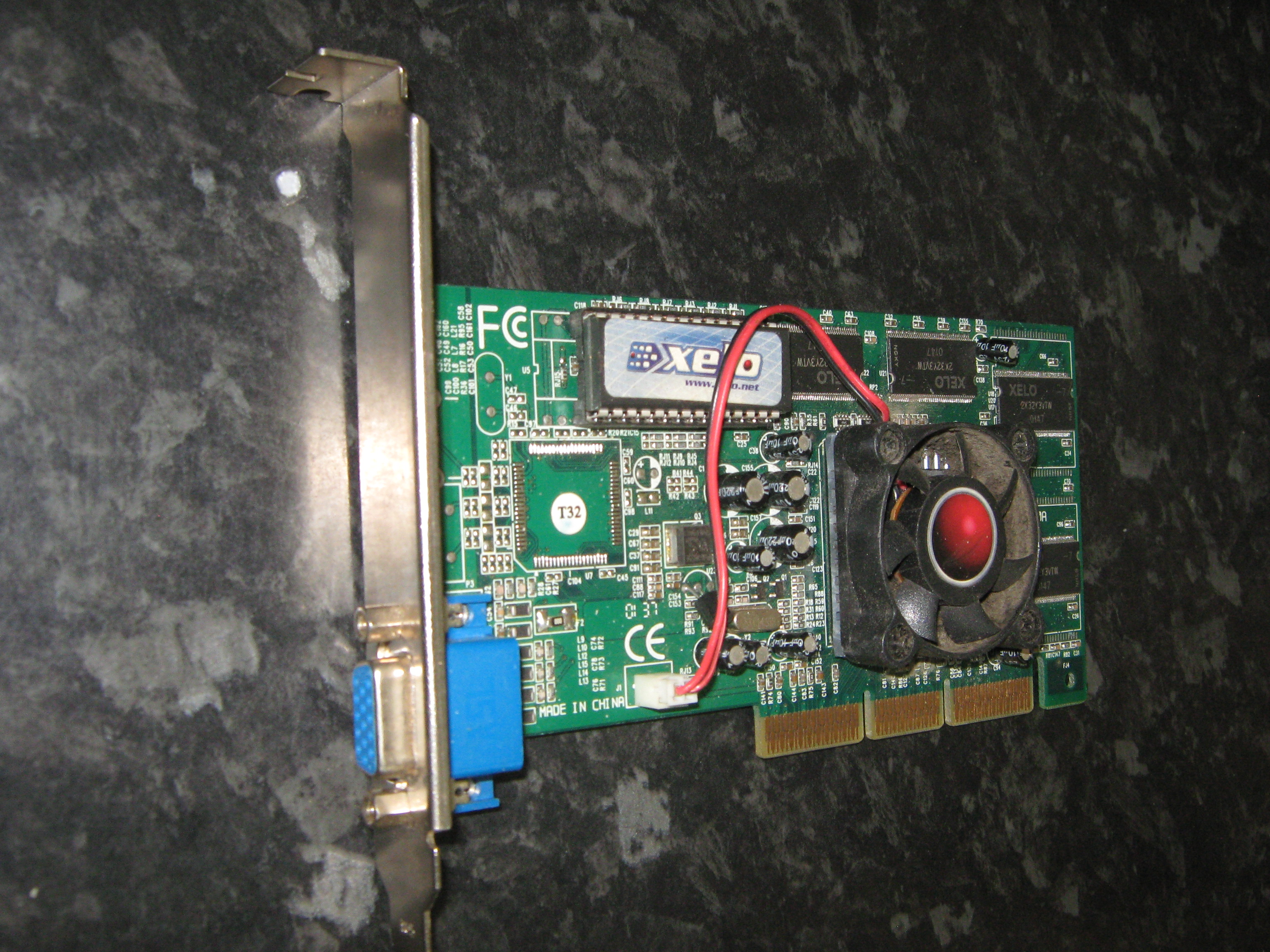

TNT2 Pro 32 Mb от неведомого производителя.

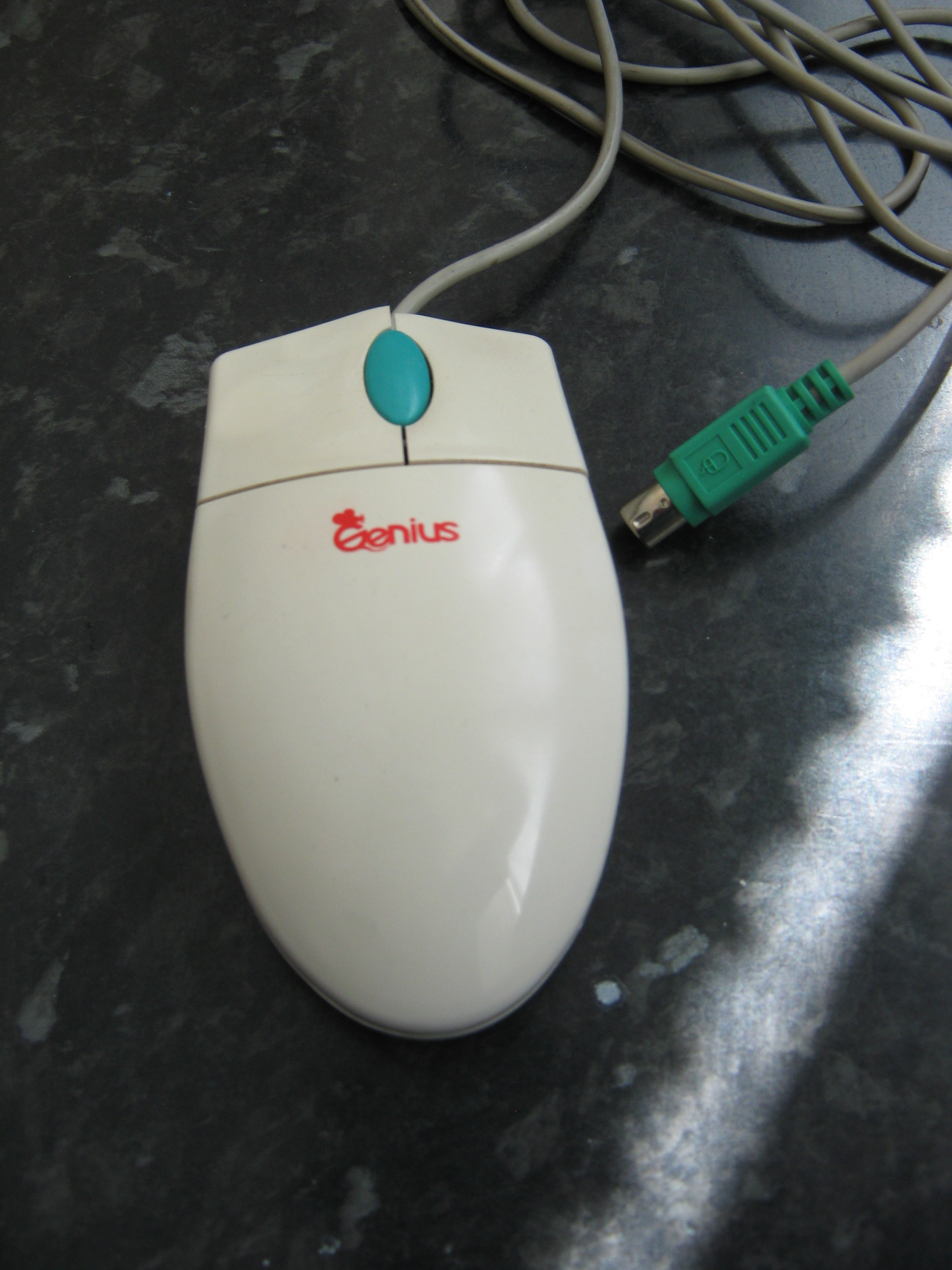

Шариковая мышка Genius. Живая.

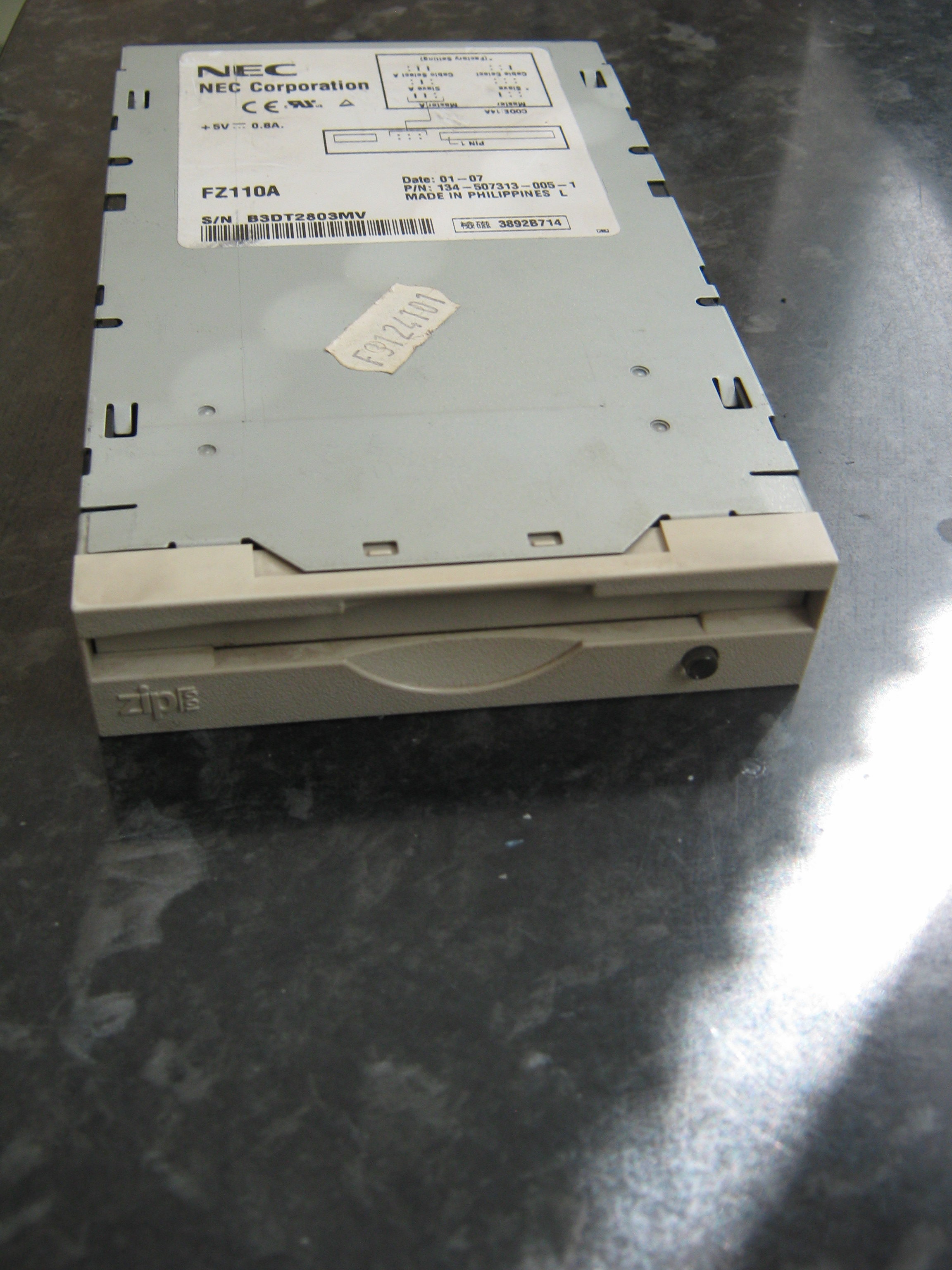

3.5" дисковод ZIP на 100Mb. Дискет нету.


S3 Virge не стал фоткать, этого добра везде навалом. И охапку сетевух, обычные дисководы 5.25 и 3.5 тоже.



Ага, таких много видел, она с тюнером еще

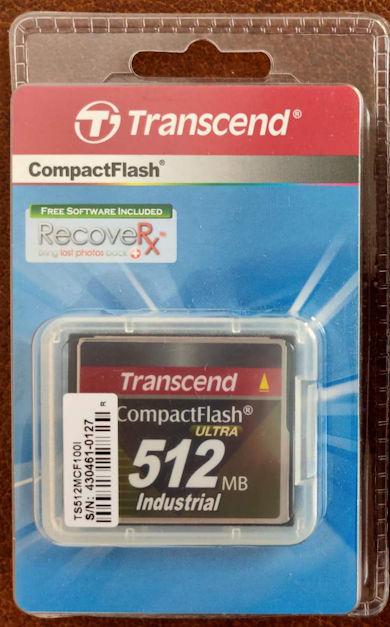

Пользуясь случаем, купил пару новых, ещё запечатанных карточек CF на 512 Мб для использования с системами с процессорами уровня 486. Всё же это намного удобнее старых трескучих жёстких дисков. А что означает обозначение Industrial?



Industrial - для промышленных применений.
Сам для себя понял что CF медленные и ненадежные. Лучше использовать M.2 или mSata через переходники. У CF проблемы с записью мелких файлов.



А что это за такие переходники?



Надо полагать, что-то вроде этого и этого.



Я пробовал бутерброд из M.2 Kingston 16GB, переходника на mSATA и переходника на SATA, все заработало под 98 на плате с чипсетом VIA.



Интересно, не будет ли проблем с использованием этих переходников со старыми системами уровня Socket 3, которые не работают с дисками более ~500 Мб? На системах с Socket 7 и выше обычно использую жёсткие диски 20-80 Гб. Мне очень нравится модель Samsung SP0411N - не слишком медленные, тихие благодаря использованию технологий снижения шума.

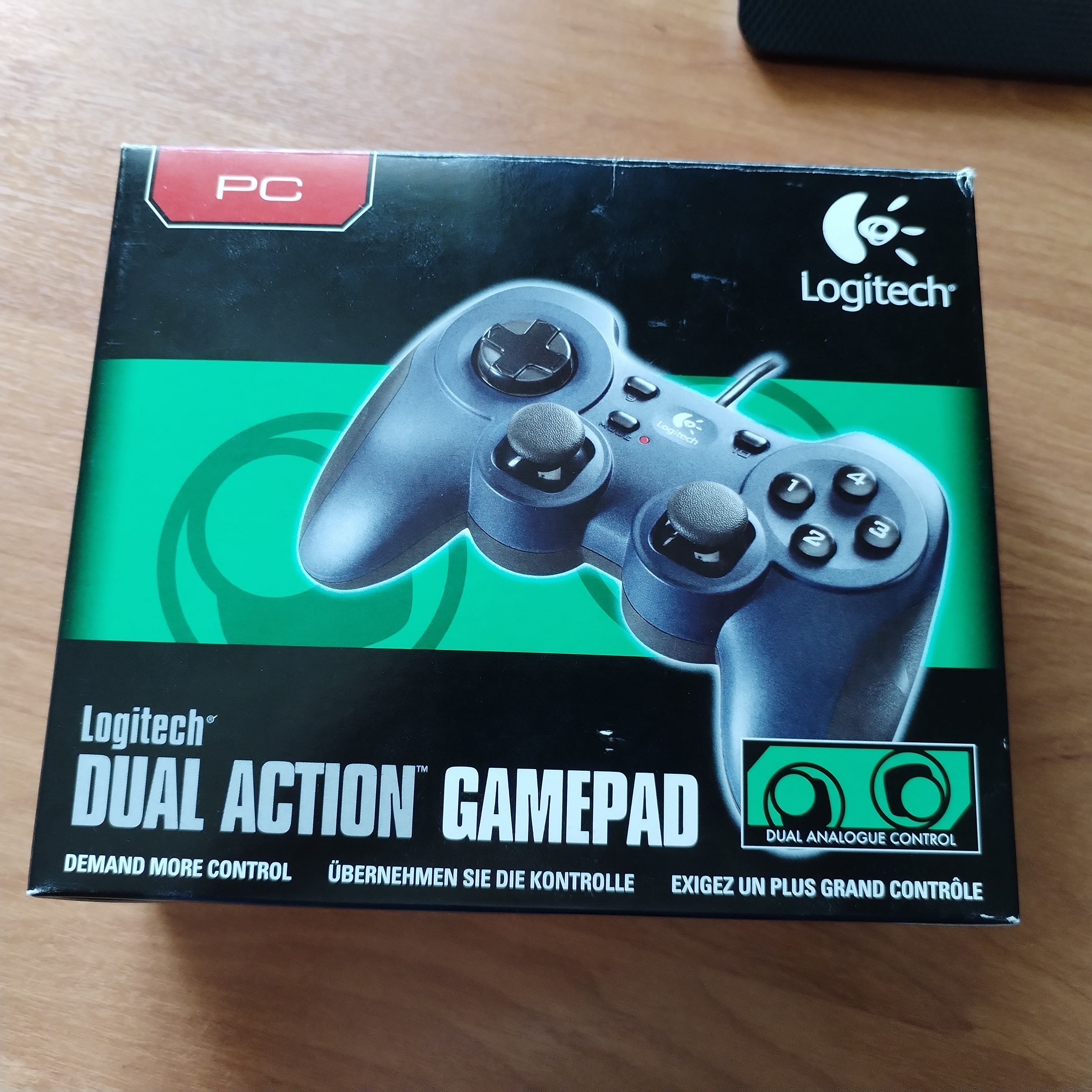

Удалось купить новый Logitech Dual Action 2005г за 600р. Ещё видать первая ревизия, без сертификата под Win Vista. Брал для возможного гейминга под WinXP. Только достал из коробки, убедиться, что он действительно новый. И что то мне жалко стало его использовать по назначению.

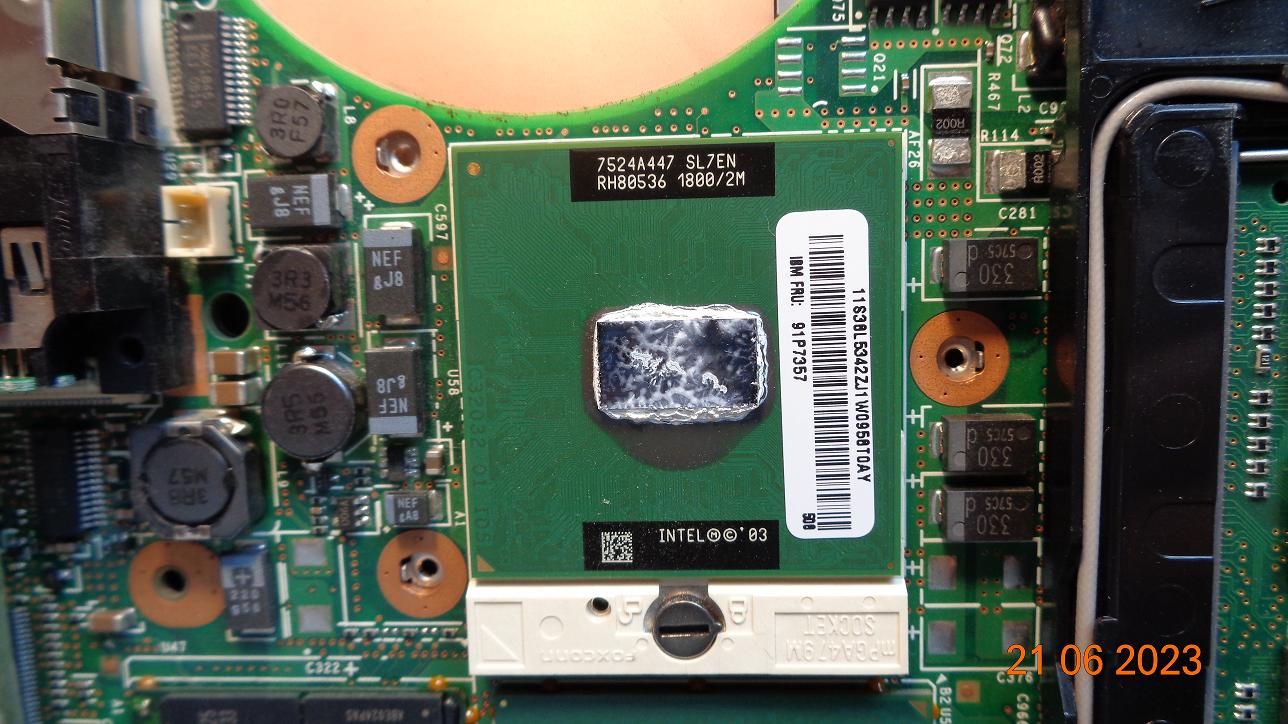

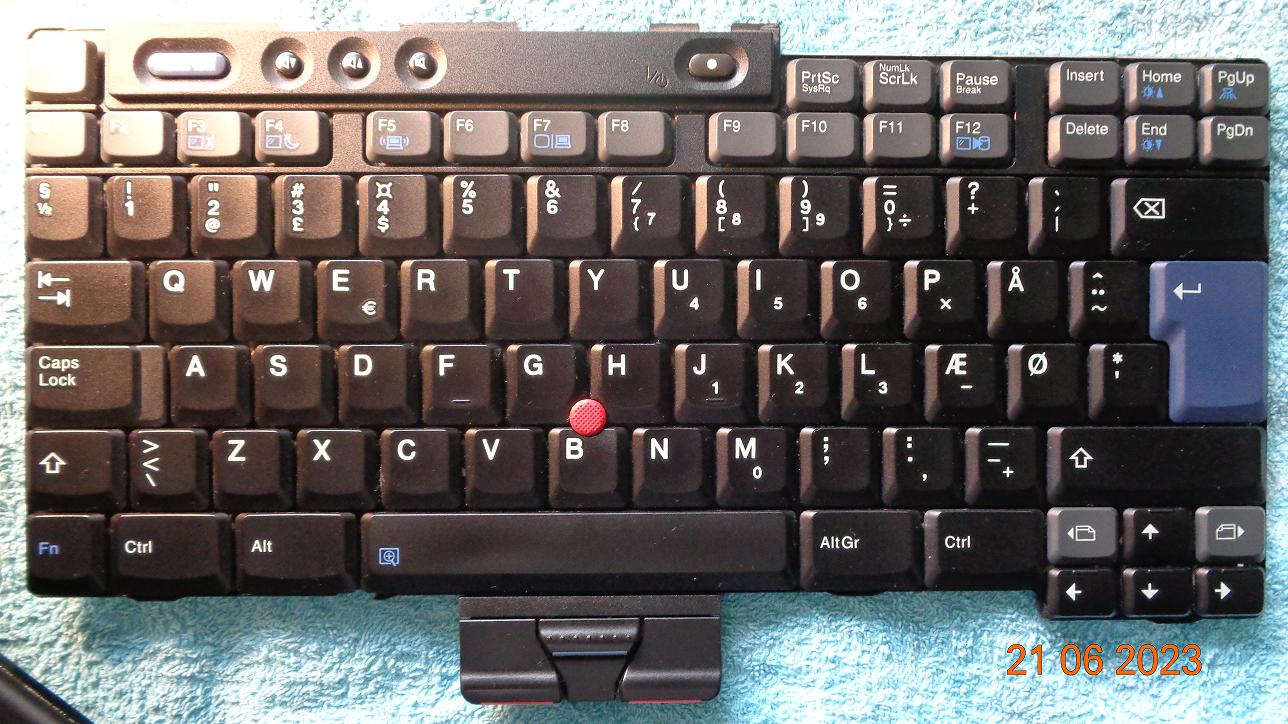

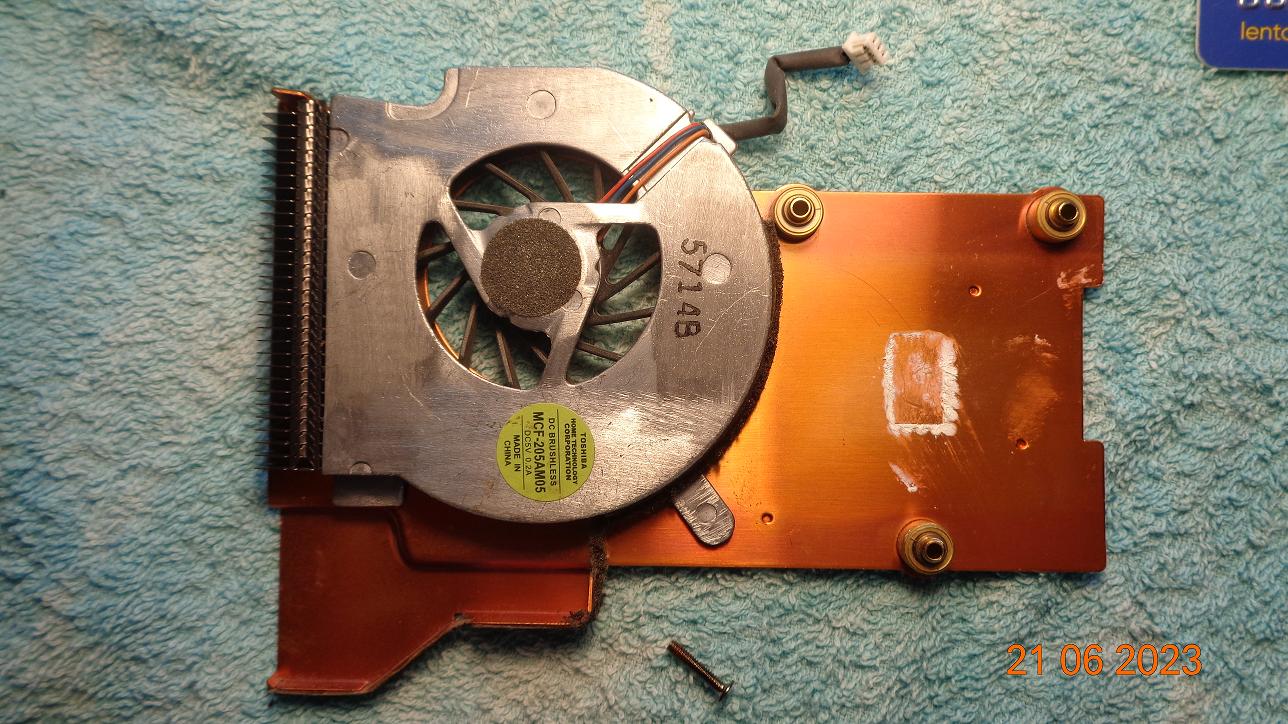

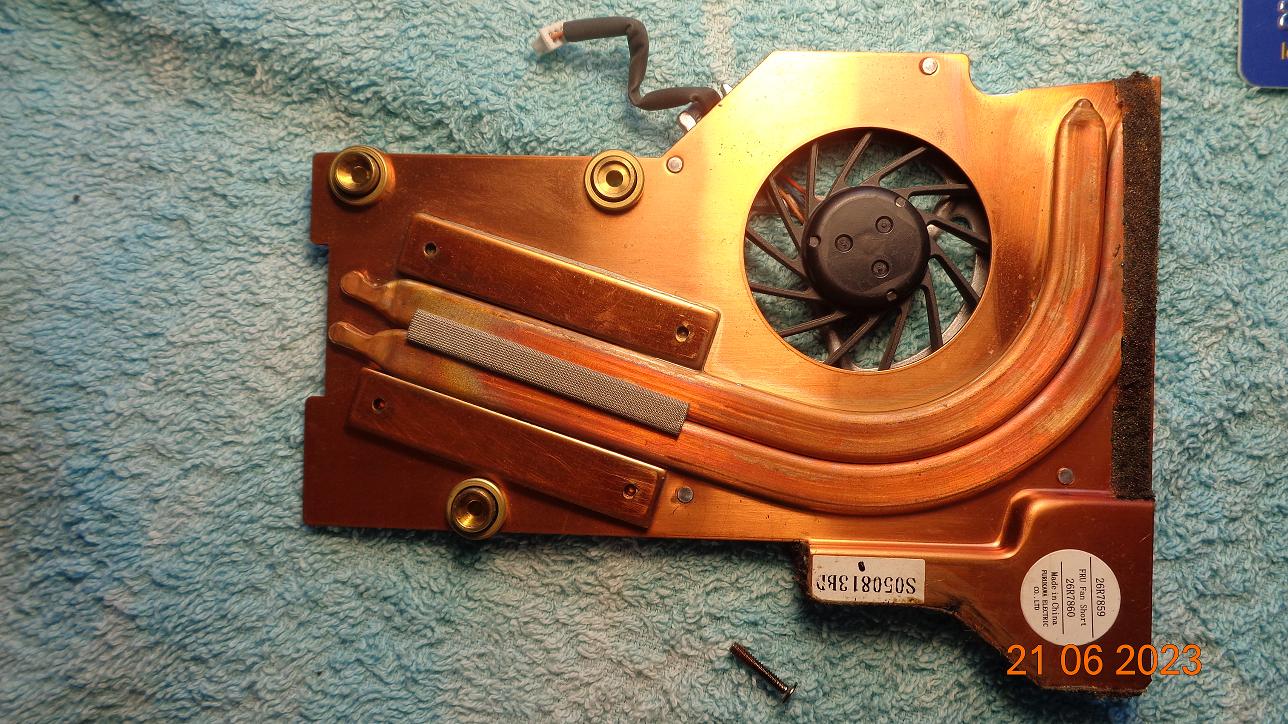

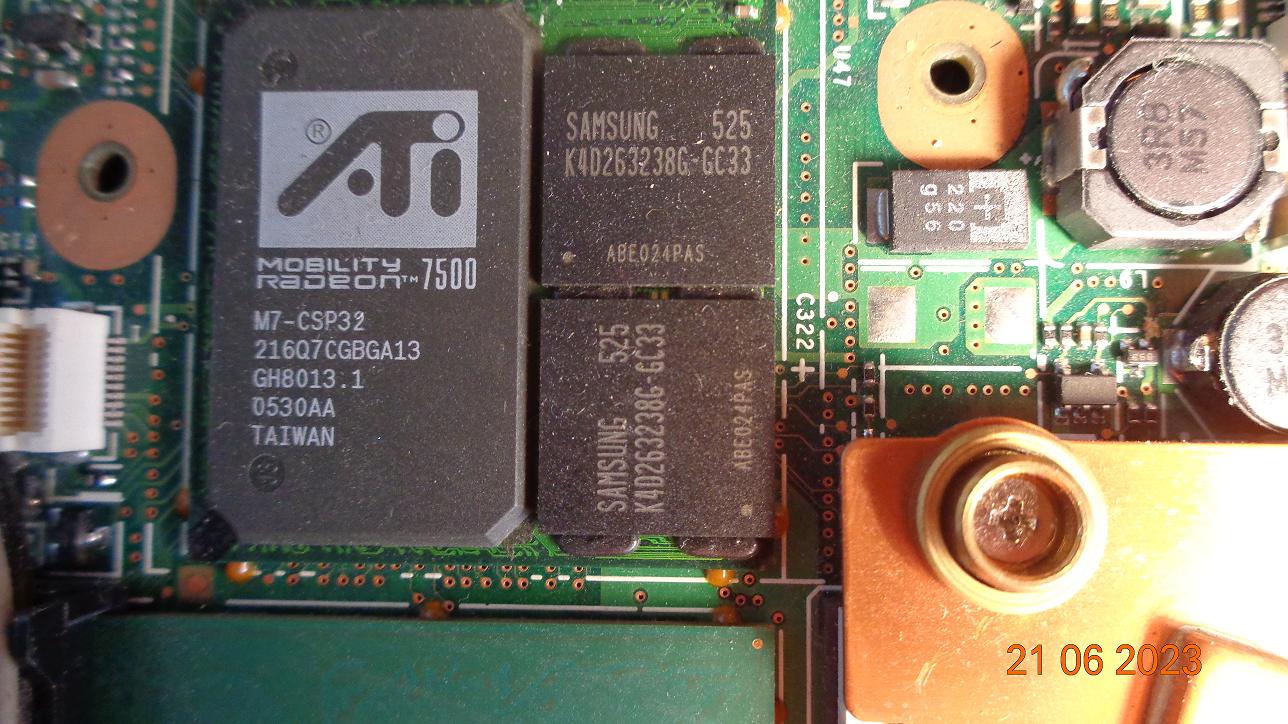

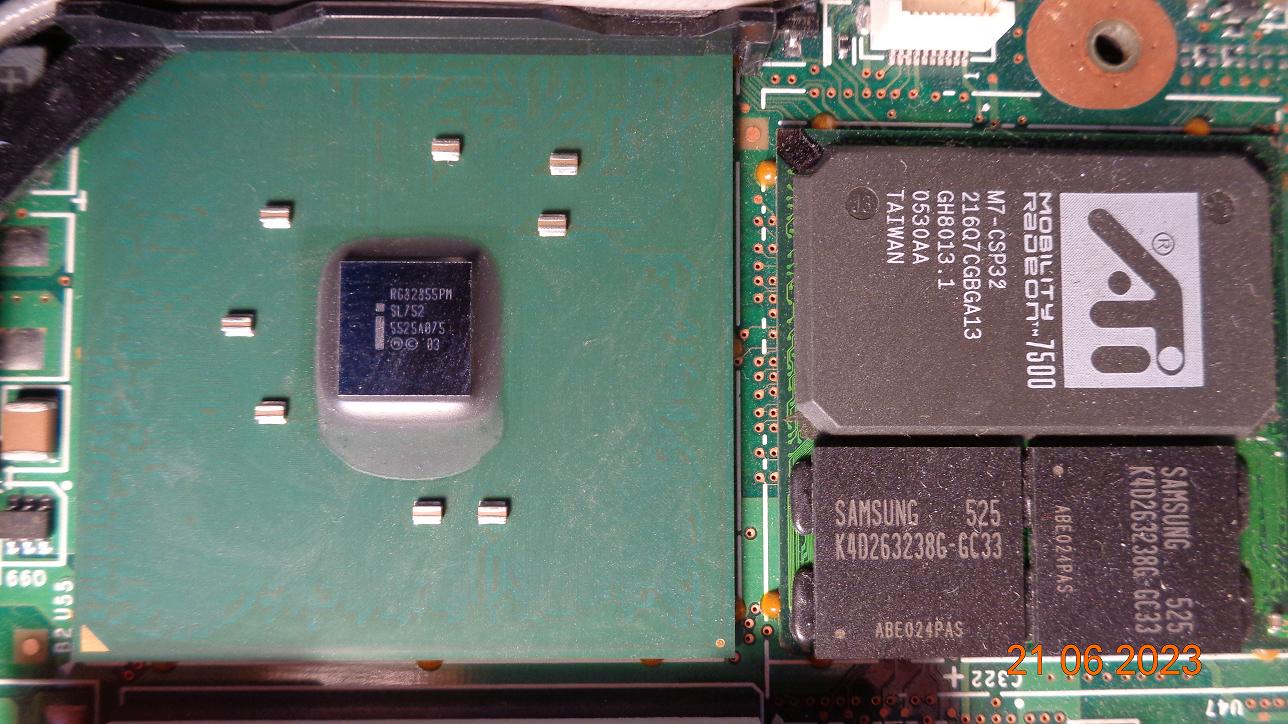

Фото процессора SL7EN (Intel Pentium M 725 2 МБ кэш-памяти, тактовая частота 1,80 ГГц, частота системной шины 400 МГц), северного моста SL752 в корпусе BGA, видеокарты ATI Radeon Mobility 7500 с чипами видеопамяти, клавиатуры, а также кулера FRU 26R7860 (с двух сторон) для IBM Thinkpad T42:



Кулер износился, часто выдает Fan stop (поэтому и разобрал).

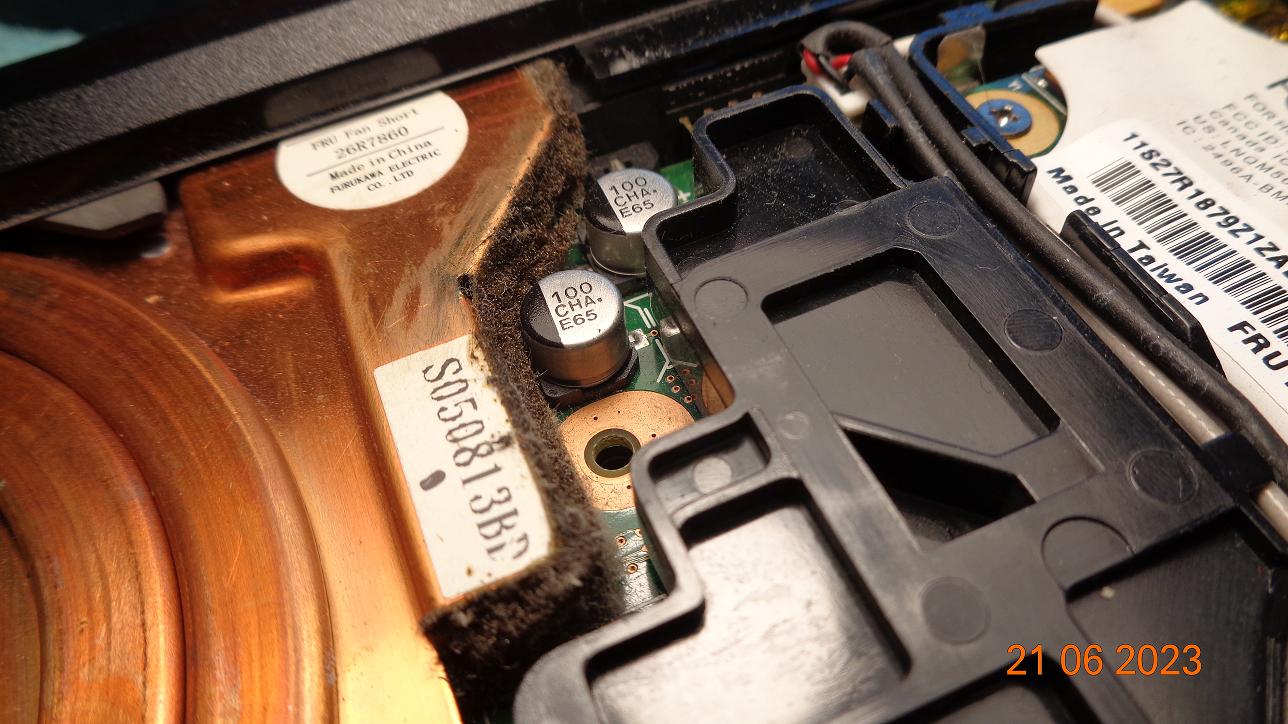

На первом фото бахрома вдоль меди - это остатки липкого поролона пополам с пылью.

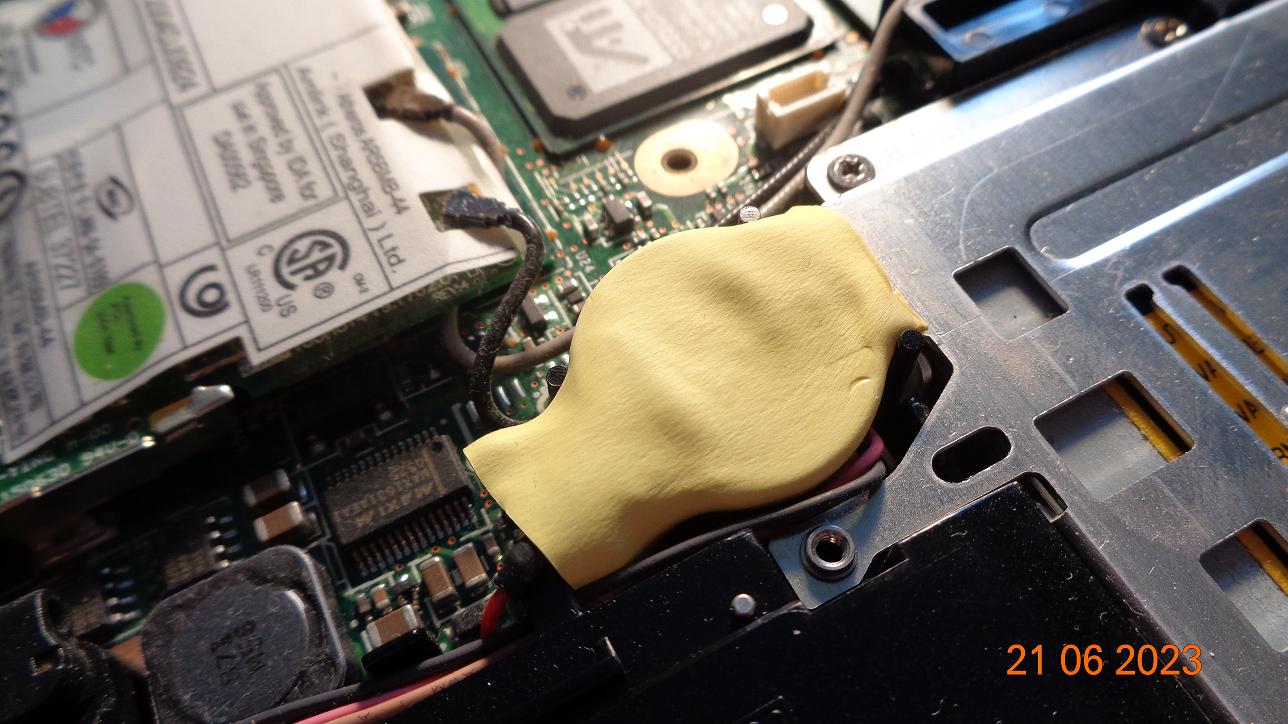

Батарея - рукодельный самопал из CR2032 и "хвоста" от оригинальной батареи.

Красивое. Не продаю, просто показываю

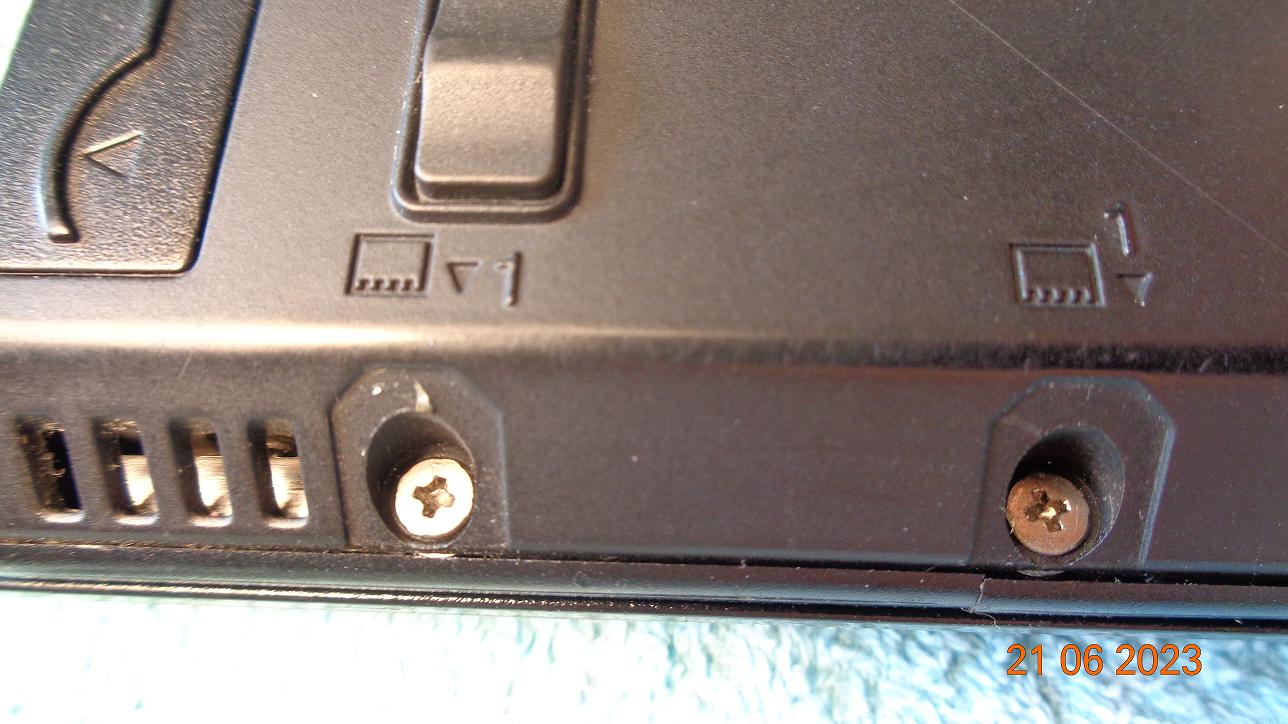

Может кто знает: на последнем фото декоративные трапецевидные пластины, закрывающие два нижних винта, держатся на каком-то веществе, похожем на липкий каучук или подсохший клей "Момент", но это не "Момент". Если прилепить на "Момент", то потом уже не снимешь, а фишка этих пластинок именно в возможности снятия. Что за вещество использовано?

P.S. До чего всё же продуманная у Thinkpad'ов конструкция. Приятно разбирать и собирать. Эстетическое удовольствие прямо



двухсторонний скотч
есть простой тонкий, а есть с такой клеящей каучукоподобной прослойкой



Кому много isa?
https://www.avito.ru/moskva/nastoln...dium=item_page_android&utm_source=soc_sharing



Измельчаю CD с помощью шреддера начала нулевых:



только что на вогонсах увидел этот пост. Это самая бесполезная вещь которую я когда либо видел. ))

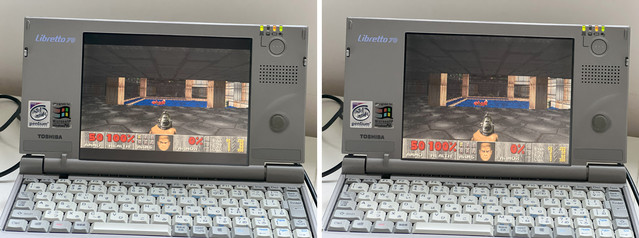

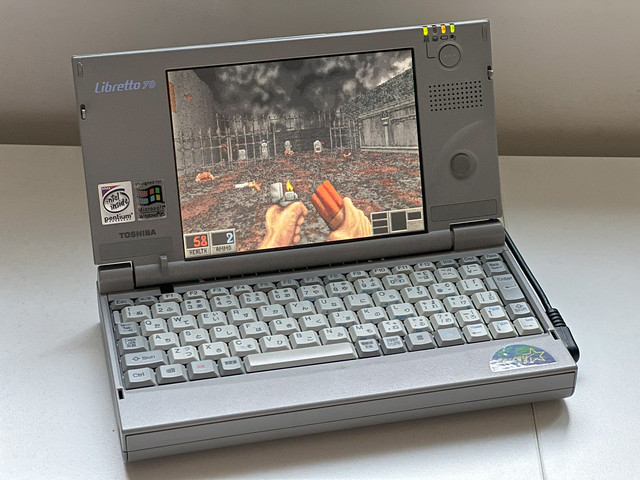

Залетаю чисто с быстрыми новостями. Приобрел себе в коллекцию Toshiba Libretto 70.



Японец, в идеальном состоянии, с живым акком и оригинальной зарядкой. Есть еще док, но он сыпется на глазах и часть корпуса отломана.

Спеки лениво копипащу из интернета: Intel Pentium 120 MHz MMX, 16 MB RAM (32 MB max.), 1.6 GB hard disk, 6.1" TFT display

Дополню, что тут Yamaha чип с настоящим OPL, так что FM-synth присутствует и играет корректно. Разумеется звук есть в чистом досе без бубнов. А еще тут правильная C&T 65550 видяха и утилита VEXP корректно масштабирует картинку, так что 100500 до игр в разрешение 320х200 тут работают на полный экран.



p.s. док реально рассыпается, я теперь ссу открывать сам ноут, а извлечь RTC батарейку все же надо.



@vorob, картинки лучше заливать в пост, чтобы они не исчезли бесследно через пару лет.
Интересно что у большинства существующих LCD есть проблемы с масштабированием/растягиванием на полный экран типичного досовского разрешения 640х400, которое почти все мониторы по умолчанию воспринимают как 720х400. Из-за чего возникает дефект "двойных" пикселей местами по горизонтали. Здесь же чётко виден аналогичный по сути дефект но по вертикали. Есть предположение, что у этого ноута будет пляска с пикселями по горизонтали при выводе текстовых режимов доса, которые как раз 720х400 обычно.

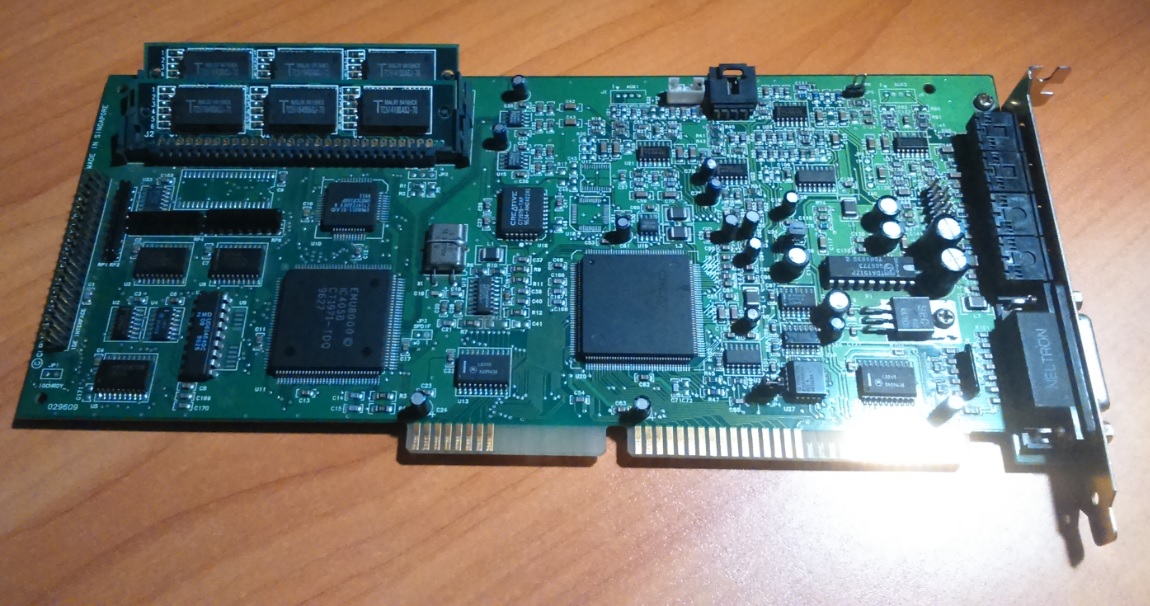

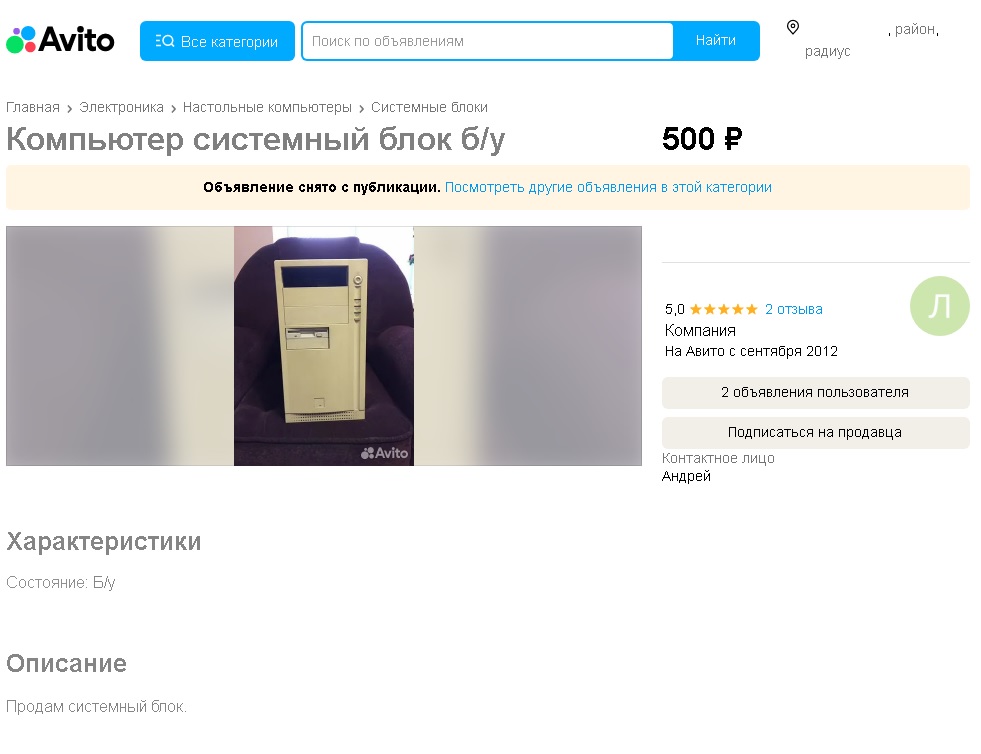

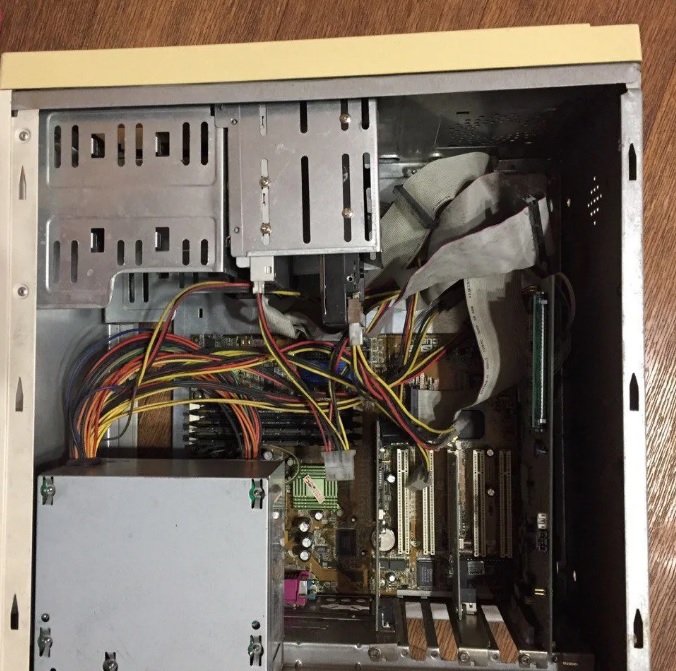

Роясь на авито - наткнулся на объявление c неказистым системником, попросил продавца доп фото внутрянки и ...вуаля SB32 CT3600 !! ,
- ISA слот наконец закрыт, не прошло и 5 лет поиска)) За это время представлялась возможность взять "эрзац" в виде edisson 16 GOLD,
но его тогда увел местный перекуп.

PS: материнка Asus CUBX E Socket 370, c 700м копермайном на борту, если с адаптером( который вообще хрен найдешь) то должна держать и туалатины. А вот б.п уже из "нашей эры" 450 ватник linkworld.



"Эрзац" зато полноценно поддерживает восьмибитный стандарт Sound Blaster Pro и не имеет глюков зависания нот



да это мелочи по сравнению с тем, что умеет любая AWE/SB32. В любом случае последняя будет лучше любой ess'ки. А 8-ми битность sb pro вообще никому не нужна.
Другой вопрос в том, что за 5 лет не получилось найти самую попсовую карту? Их каждый день тоннами выкладывают на мешке.
