Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@dooomer, какой трэш-комплект!



У нас в начале был очень посредственный 14'' монитор SONICA без надписи Low Radiation, смотреть через защитный экран на него было гораздо комфортнее. Позднее появился новый Samsung 440B 14'', это уже был Мерседес по сравнению с этим SONICA - отличная цветопередача, TCO'95, 85 Гц в 800x600. Естественно, с ним необходимость в защитном экране отпала.

--- добавлено 25 авг 2023, предыдущее сообщение размещено: 25 авг 2023 ---

Насколько помню, видюшки SiS были интересны низкой ценой. Для практического использования в составе ретроПК не лучший вариант - в платформерах с плавной прокруткой (Prehistoric, Golden Axe и т. д.) видны рывки. По всем пунктам S3 Trio/Virge интереснее.

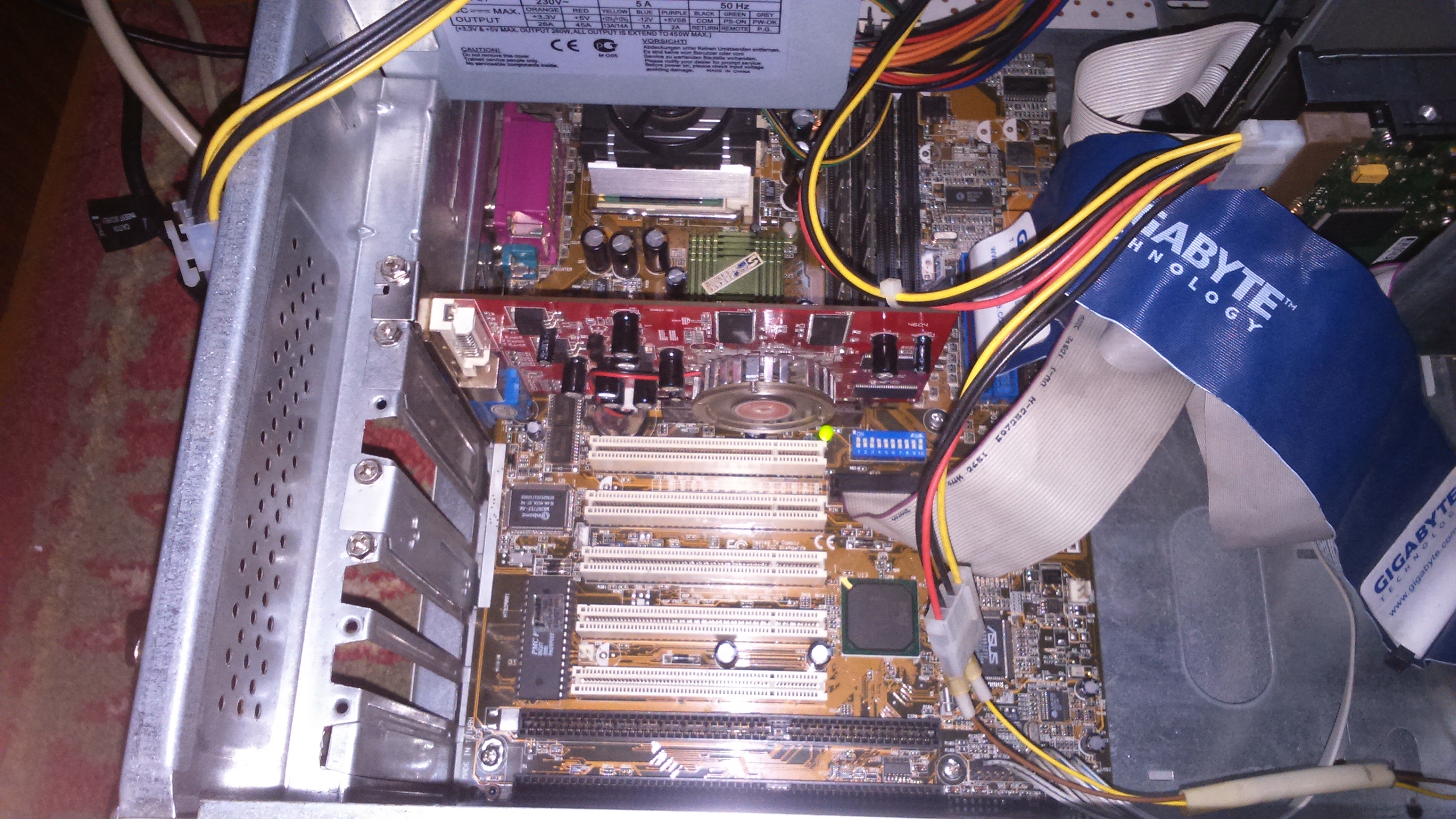

А как подобраны компоненты согласись) 3 из 3х. Это были чей-то офисный ПК. Несчастный человек... Рабочий, но пока ничего не ставил. Вроде даже звук есть встроенный.



Для офиса оно было вполне ок. У нас на работе когда-то был "офисный" комп на первопне-133 и 430HX с 32МБ ОЗУ и S3 1MB, я в него поставил MII PR233 (реально работал 3*66), офис и подобные программы шли шустрее пенька, игры из-за слабого фпу как тормозили, так и продолжали, Dungeon Keeper-2, для которого был нужен второпень, так и не шел нормально. Пробовал разогнать его хотя бы 3.5*66, вилка от БП на колодке матери аж подгорела.



Кому как, а я уже давно с ретрожелезом вожусь не ради игр, а ради "потыкать глюки палочкой". Ковыряться оказалось интереснее, чем играть.

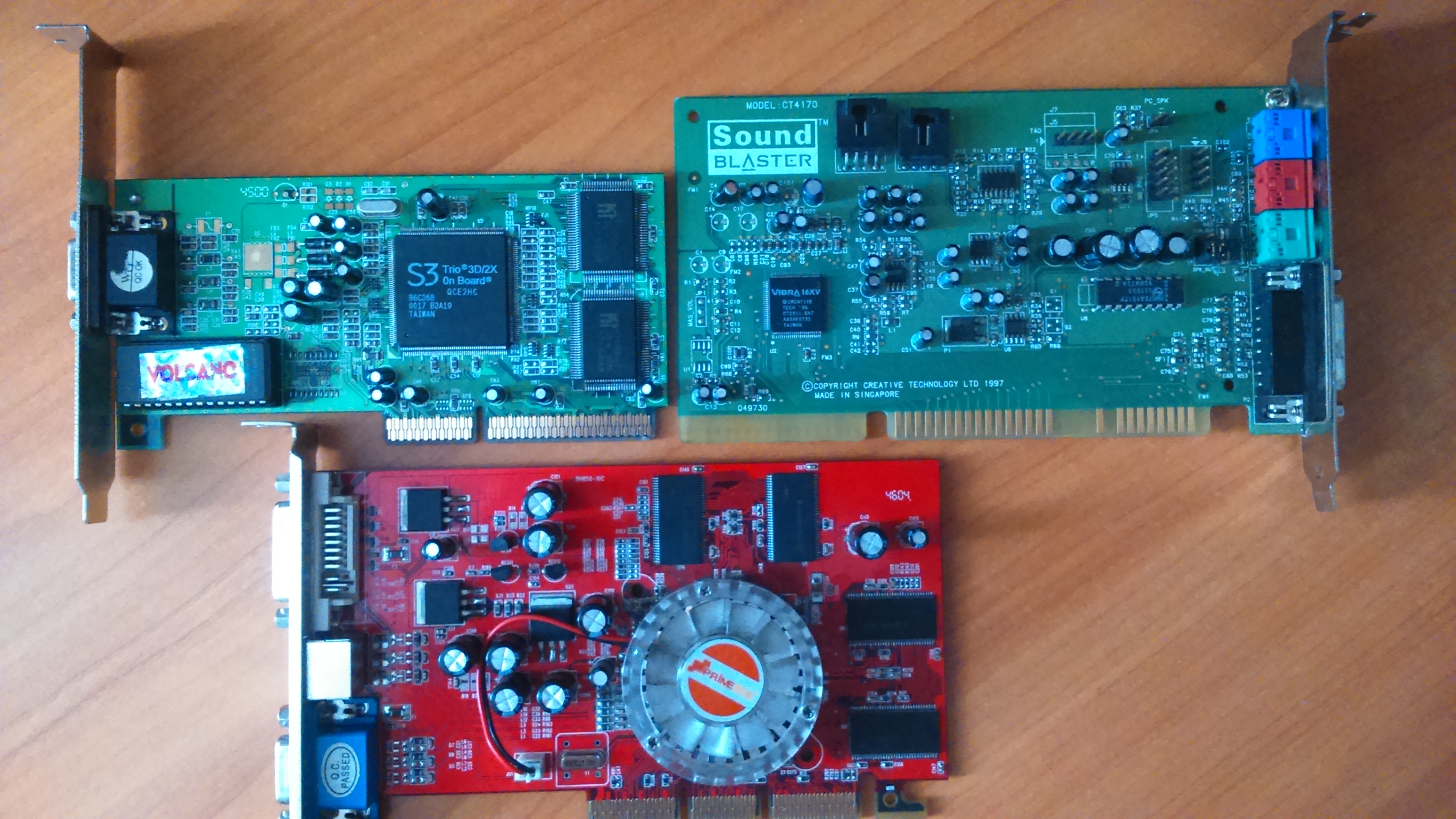

С сегодняшнего похода на барахолку:
--------------------------------------
SB CT4170 (CQM интегрирован в основной чип).
S3TRio 3D/2x - не работает , возможно подсох какойто кондер, буду заниматься.
ATi 9200 128 мб - классика ATI, было время (когда я сидя на 9200 SE 64bit) мечтал о подобной картейке.



Карточка хороша тем, что нешумная. В остальном ничего интересного: в ряде игр с поддержкой SB16 есть проблемы с Low DMA и High DMA (например, Rise of the Triad и Duke Nukem 3D). Я её некоторое время гонял в режиме SBPro, пока не нашёл более интересные варианты.

Скромные у вас были запросы) Сидя на Radeon 9000 64Мб, я мечтал о 9500 и 9700.

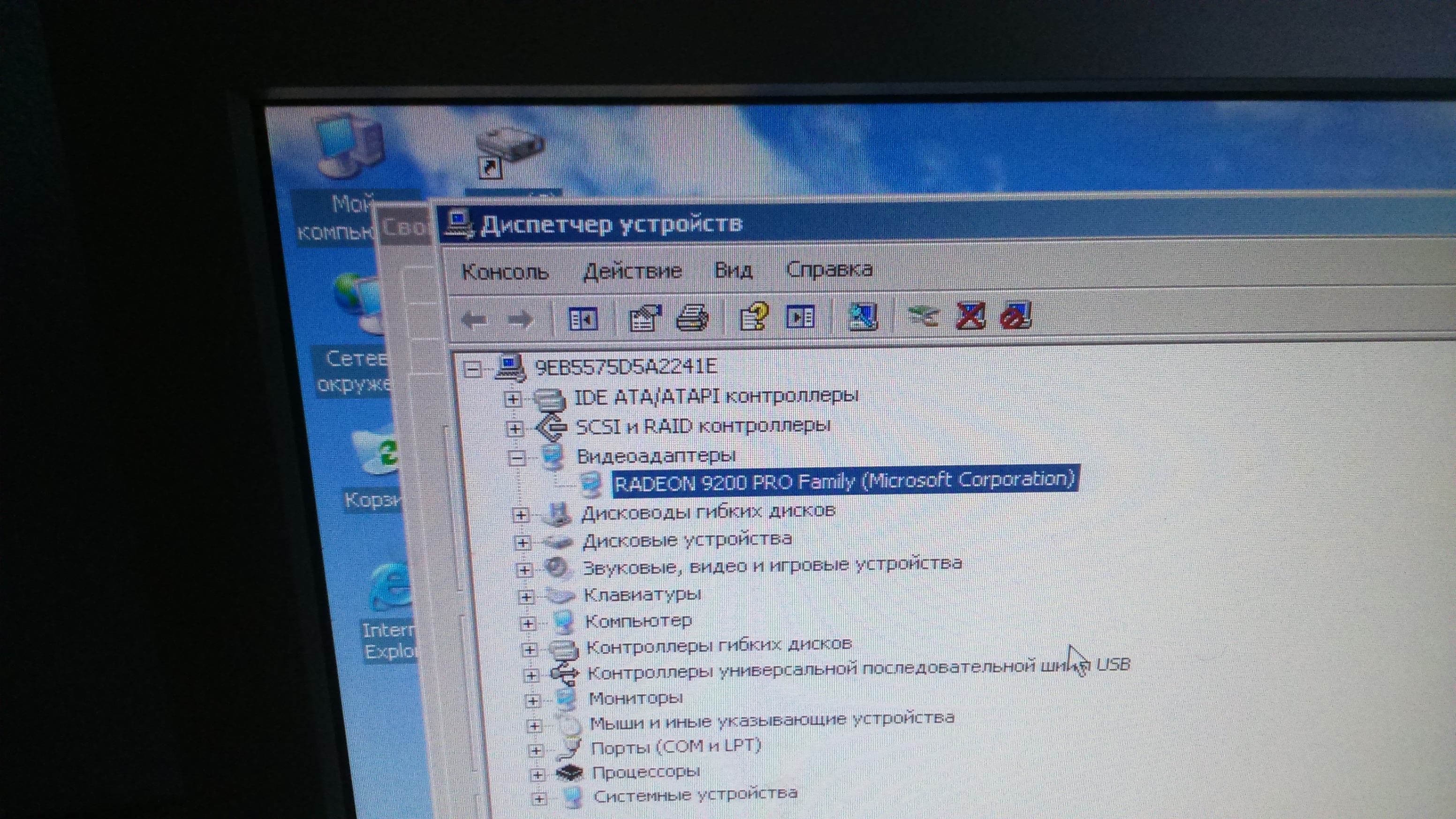

Ну , не все так печально -после приведения в чувства вентилятора и установки карты
обнаружил что она оказалась вещью "второго порядка" - PRO-шка от PrimeTek.
Меня сразу както насторожило наличие вентилятора на охладе ,
так как референсные 9200 карты и карты от прочих проиводителей шли с пассивным охлаждением.

PS По сути это максимальный жир который тянет мать asus cubex-e , дальше уже идет модельный ряд 9600 с agp 3.0 контактами.



У меня есть 9550 с двумя вырезами, и даже, вроде, 9800 такие были.

Не говоря уже о GeForce FX series



У меня 9550 c 1 пропилом. Но есть с 2 busell.ru/i_shop/parts/videocards/agp_512mb/Z58578. Хотя больше таких я не встретил. Зачетная карта с рекламой КС GeCube Radeon 9550 Platinum Edition.
Точно 9800 такие были и GeForce 5900 xt&zt.



9500 и 9700, кажется, все были с двумя вырезами. 9800 - референс точно с двумя вырезами, были и с одним. Вот только все они сегодня дорогие.



От 9200 серии отличаются только производительностью или и в шейдерной архитектуре какието улучшения имеют?



9200/9250 ЕМНИП DX8 только поддерживает, а уже 9500/9550 и далее поддерживают DX9



@radical1010, всё правильно, DX8.1, потому что это всё поздние вариации 8500 и ядра R200, а вовсе не урезанные 9500/9700 на R300.
За что ATi тогда не пинал только ленивый, так как изначально разделение на серии 7xxx/8xxx/9xxx было именно по версии DirectX. По сути обман покупателя.



У неё приписано "Wave Effects", из поверхностного поиска - какой-то софтовый синтезатор задействован должен быть. Не пробовал разбираться? Я сам её в пределах SBPro только использовал пока что.

--- добавлено 1 сен 2023, предыдущее сообщение размещено: 1 сен 2023 ---

Наоборот, особо значимых претензий у людей не помню. Карты, "обманувшие" людей в момент изменения логики номеров боролись с GF4MX/FX5200 и были более чем адекватным соперником. А DX9 конкретно в тот момент ещё не вытягивался дешёвыми картами, даже если они его умели.



Нет, не пробовал, а в драйверах и родном софте для SB16 никакого упоминания этих wave effects не встретил. Уже, к сожалению, не попробую - я её продал.

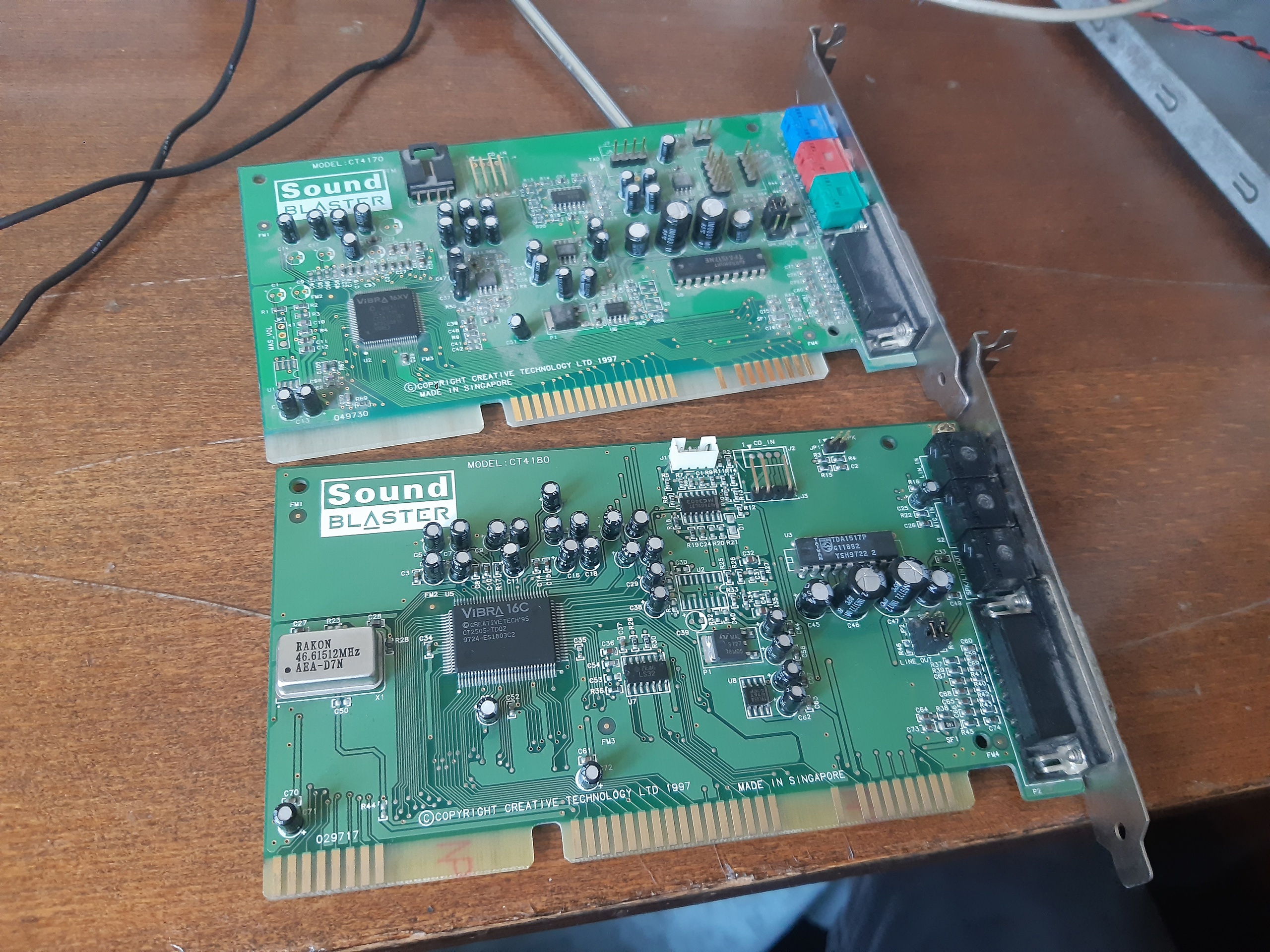

Да, стояла такая у меня в слотовом Pentium III, тоже с этой проблемой совместимости столкнулся. Потом пришла посылка от друга, там бонусом лежала CT4180 на, кажется, более старой Vibra16C, она оказалась в плане совместимости лучше, но по звуку одно и то же, вместе с CQM (звучит немного "звонче" той же CT2290). Оставил таки пока 4180.

Насчёт шумности, не знаю. Попробовал оцифровать аудиокассету-металл, почему-то на готовой оцифровке услышал "ступеньку" будто бы "битности не хватает", хотя 16 бит выставлено, при 8 битах "ступенька" ощущается сильнее (как и подобает 8 битам), но при этих 16 всё равно в ухо бросается, будто бы там по факту 12, например. Кажется, особенность ЦАП-АЦП этих Вибр, или ещё какой косяк, на той же CT2290 ничего такого не замечал. Будь моя воля, всё ISA'шное заменил бы на чистокровные бластеры "в полную длину", типа той же CT2290, желательно так вообще с отдельным OPL-чипом на борту, но нынешние цены, мягко говоря, отталкивают...

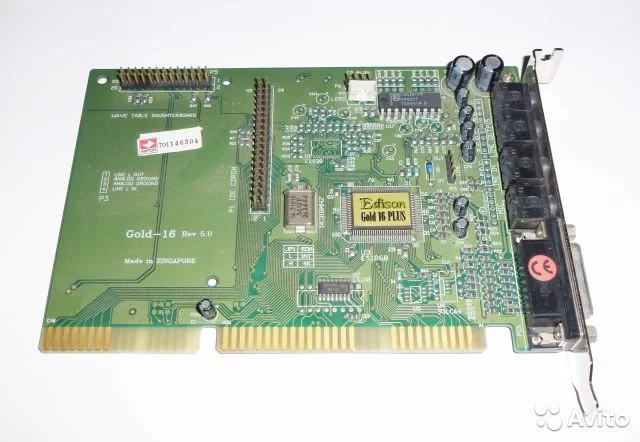

Я из Creative в одной из ретро-конфигураций только AWE64 Gold оставил, всё остальное для практического применения неинтересно - или с придурью или старое-шумное. Пока не нашёл лучше, любимая звуковуха такая:



А все потомучто ищете у барыг/перекупов на мешке или авито...
В каждом городе есть пункты приема плат на переработку - наведывайтесь туда периодически , за 3-4 сотни вам отдадут там любую заинтересовавшую вас звуковую плату. Если современное железо там как правило убитое , то старые ПК платы сдают за ненадобностью и зачастую все в рабочем состоянии.
На днях заходил у себя в городе в первый ближайший пункт - сразу навиду матери на сокет 7 несколько штук, часть даже с керамическими пнями. Собственно там в них все барыги и затариваются.

Ну и разного рода барахолки и развалы изредка радуют - там это все вообще по символическим ценам.



@s11, там уже давно всё чисто эпохи Pentium 4 и выше...
На нашей барахолке особенно. В 2015-2016 ещё попадались ретро-клавиатуры и прочее такое, далее только новодел середины нулевых, железа вроде не видел хорошего даже тогда.
