Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster

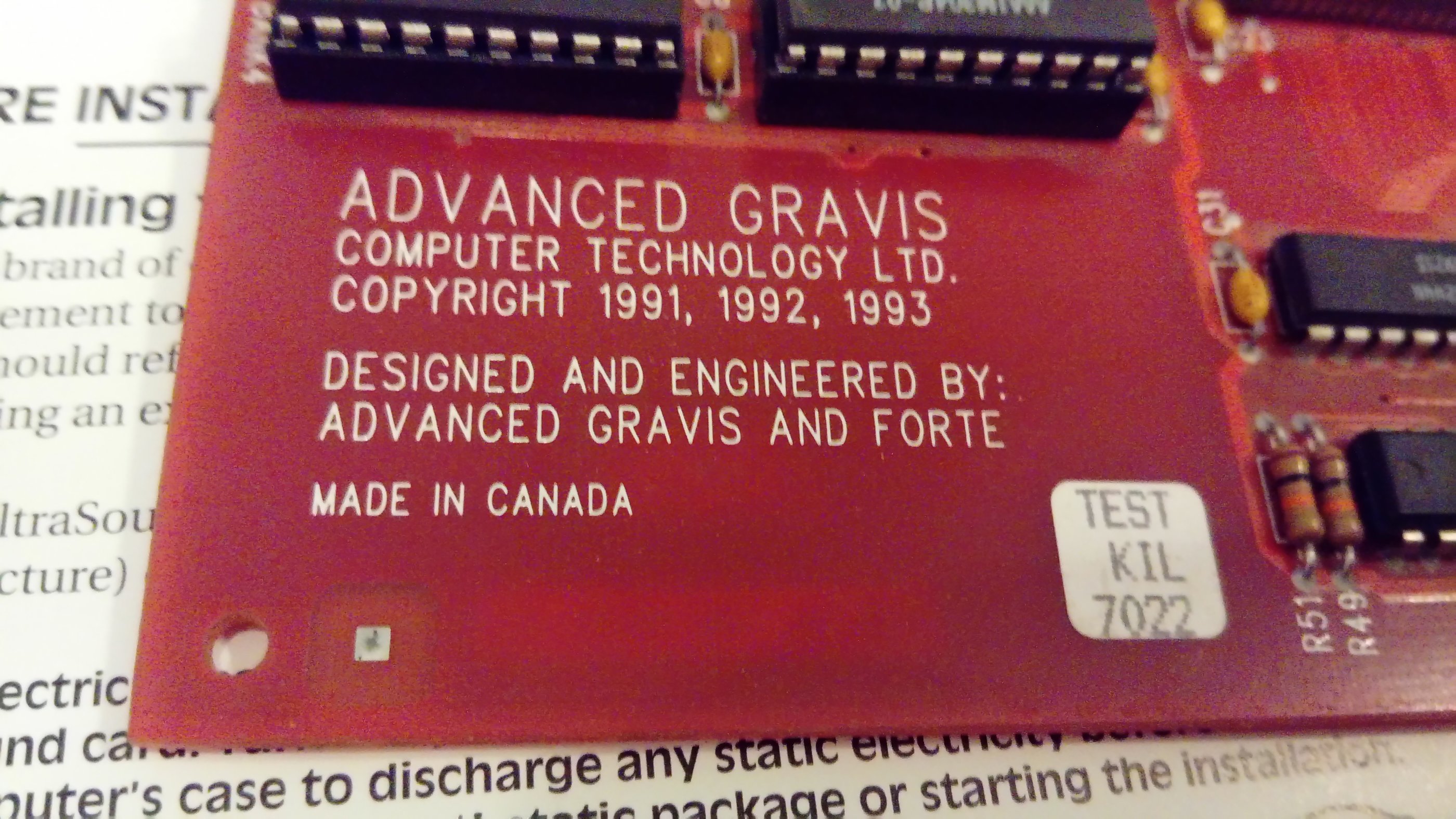

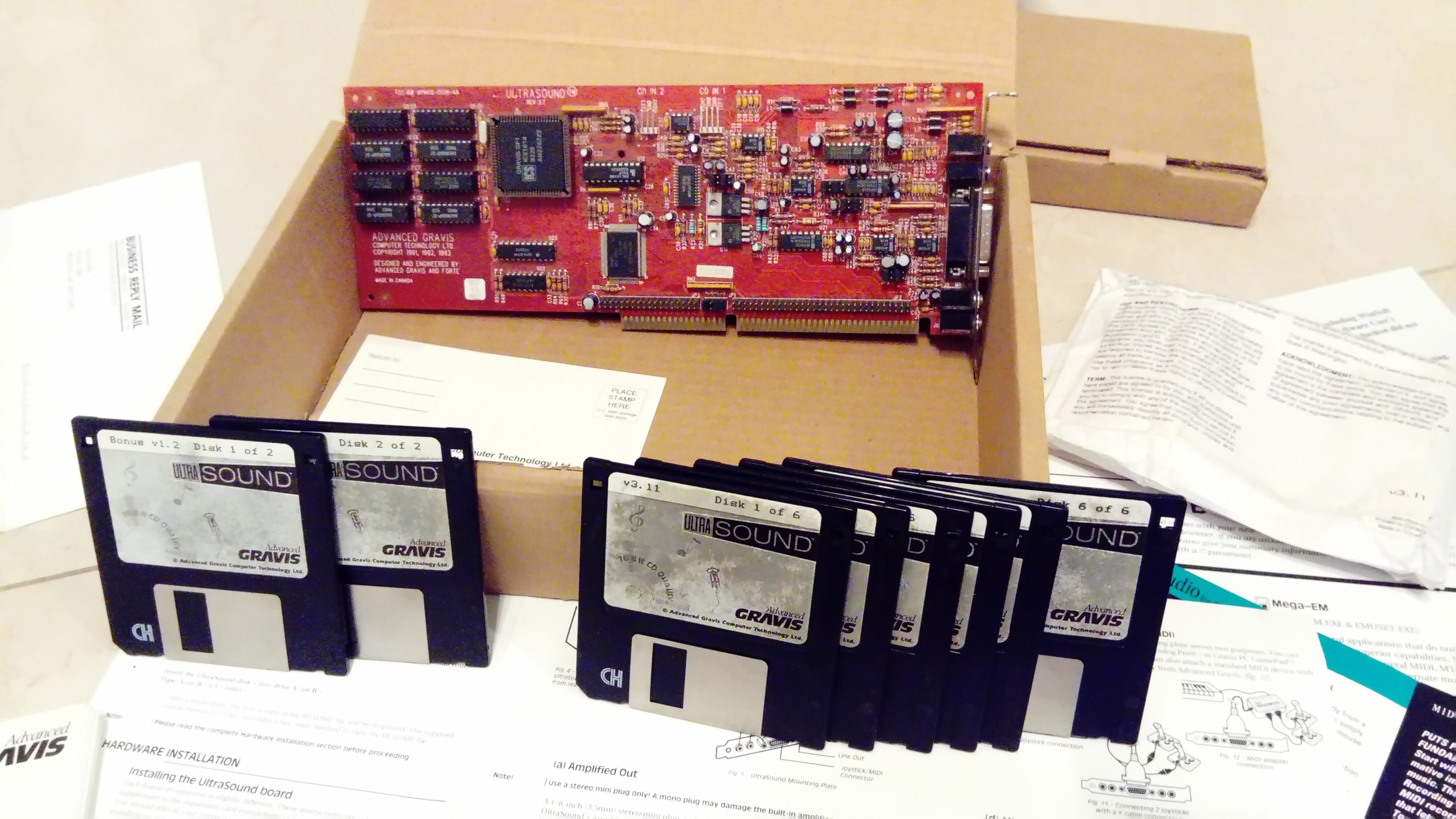

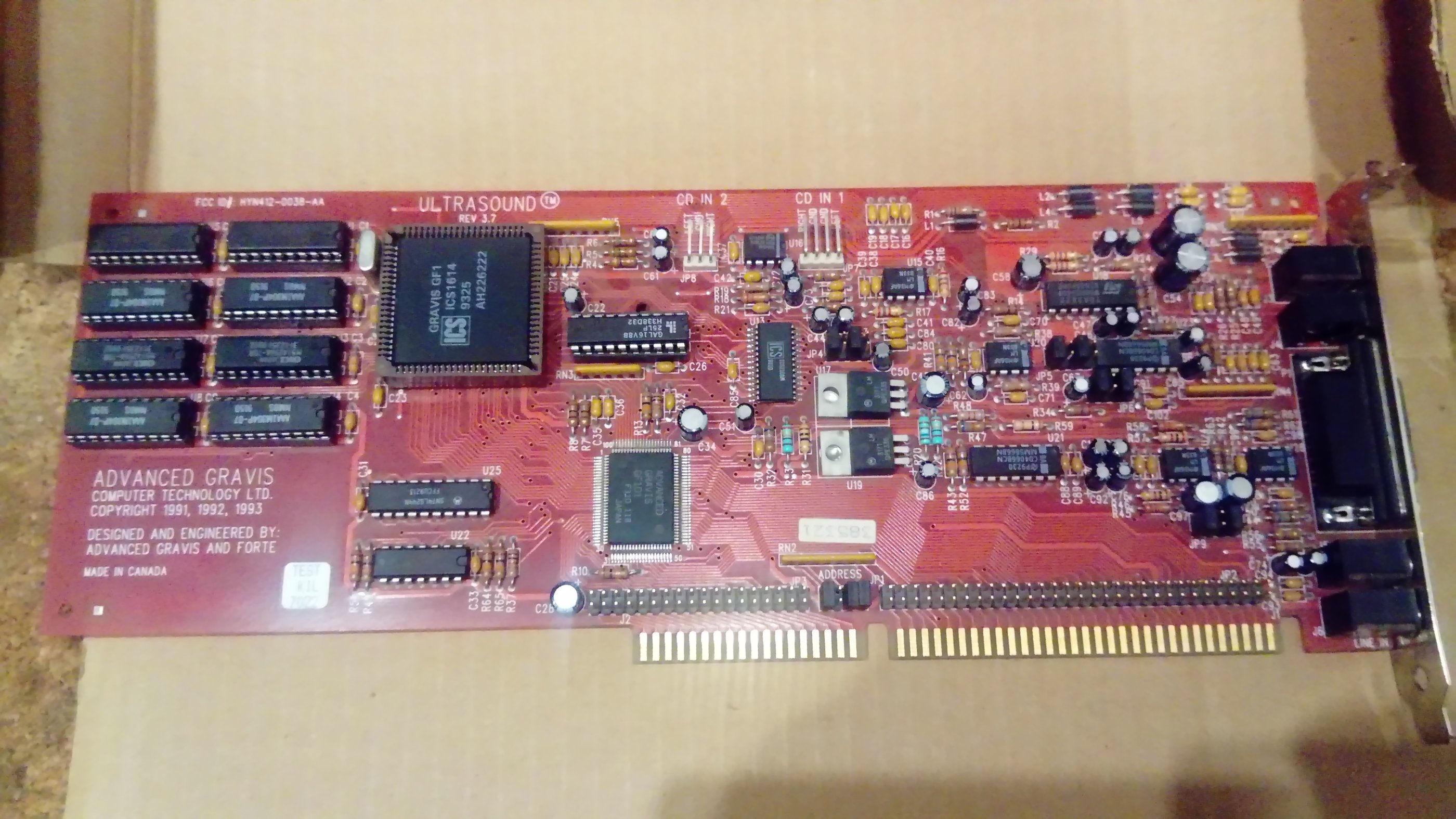

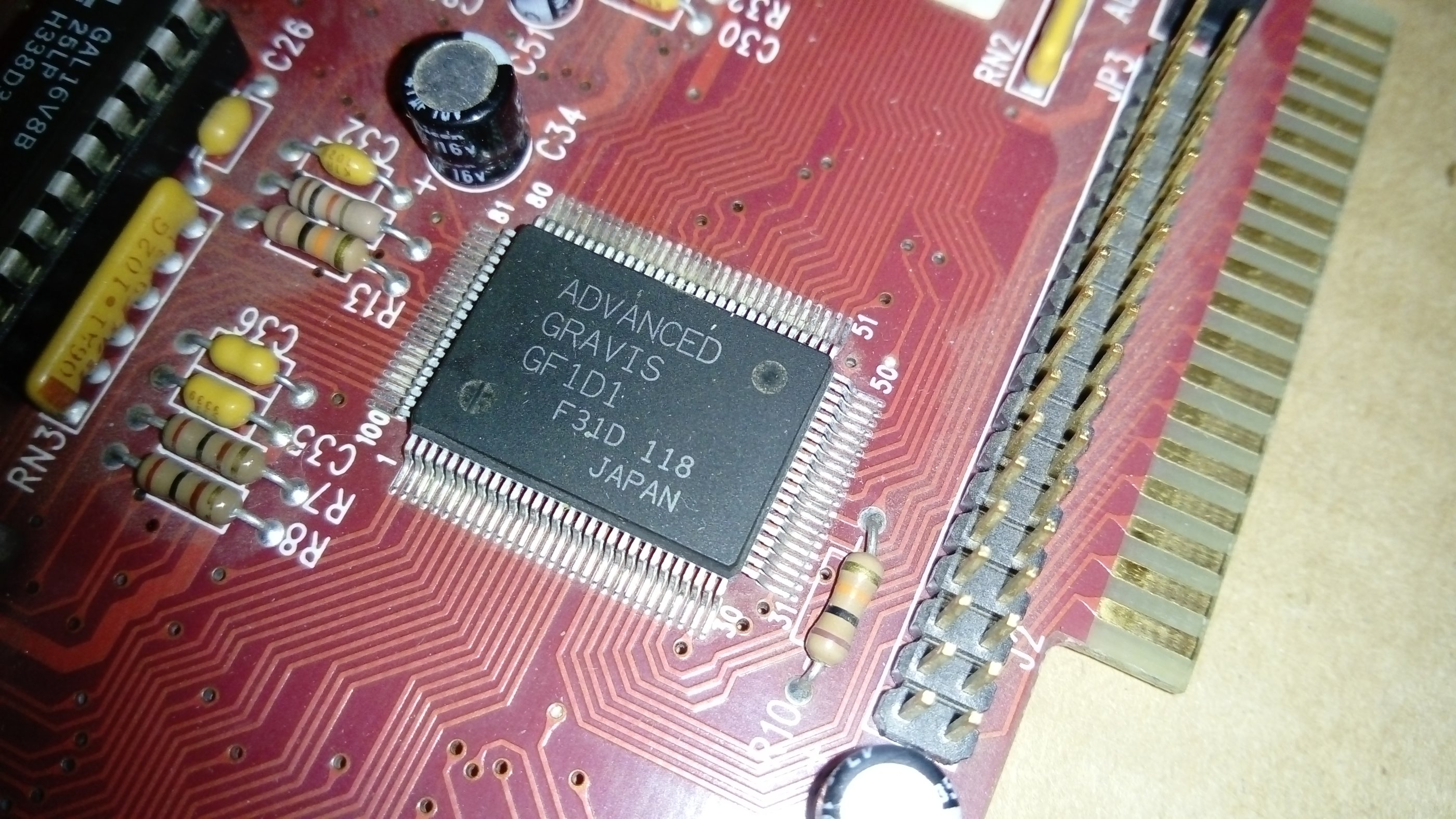

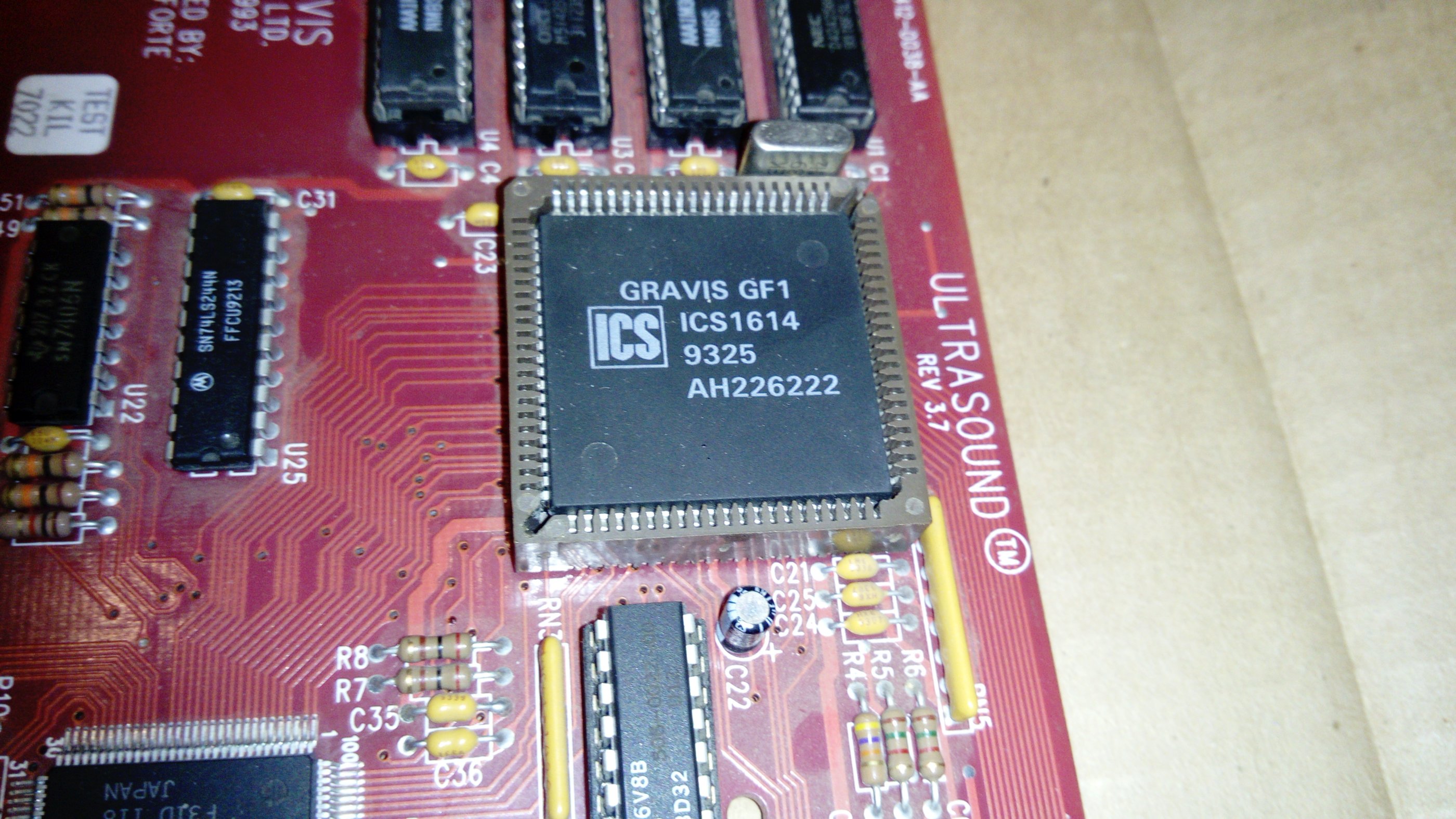

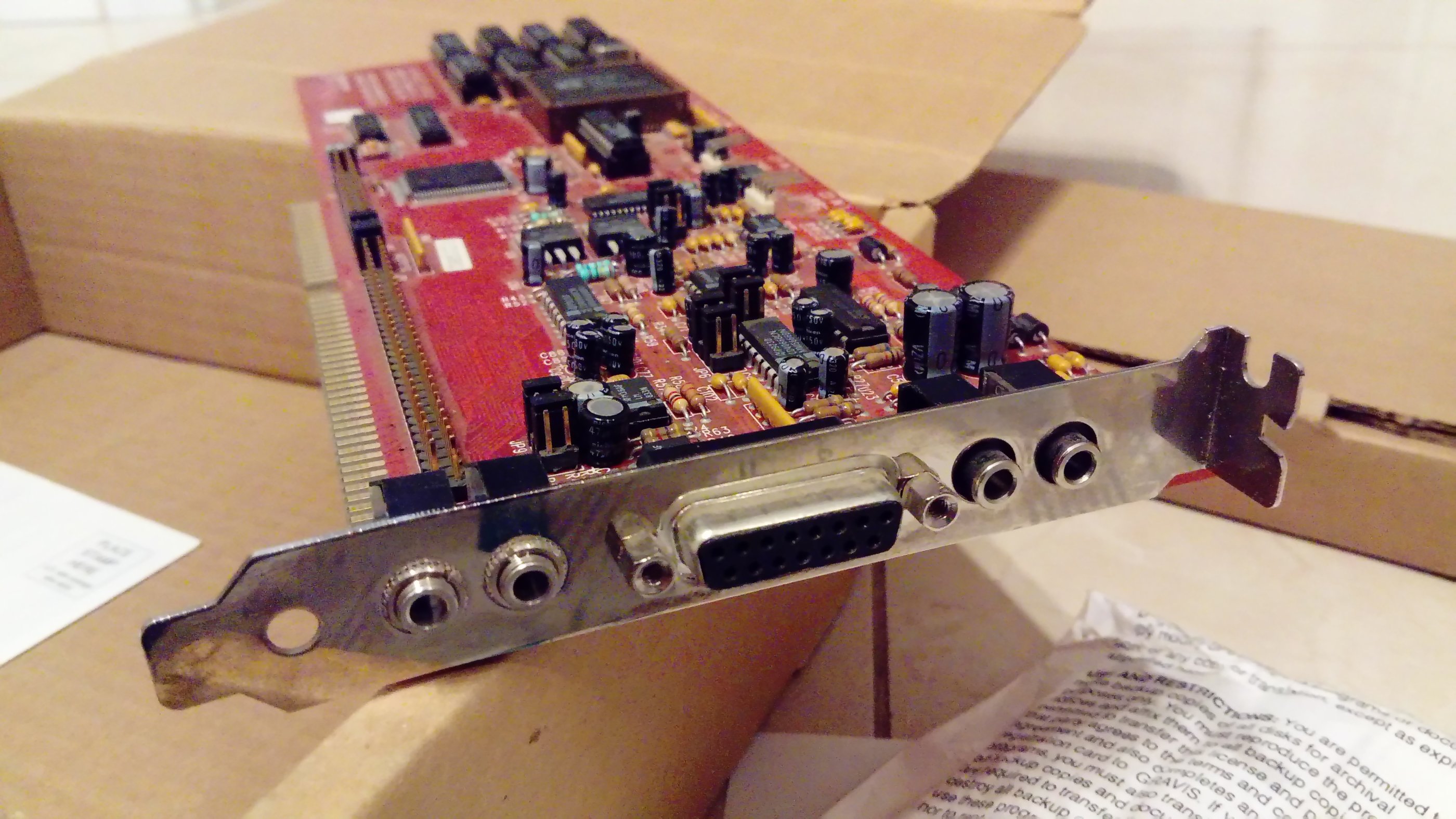

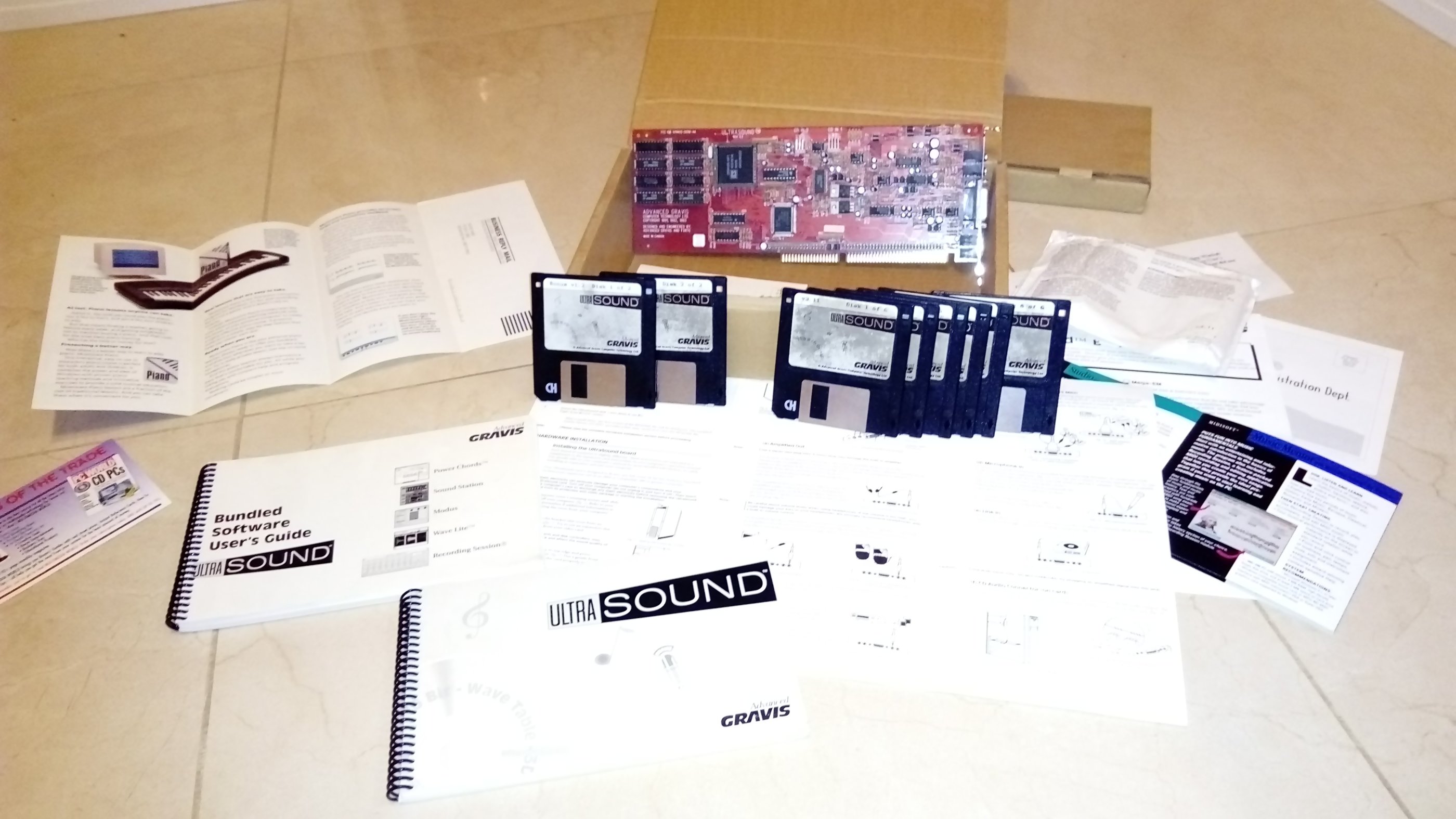

Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

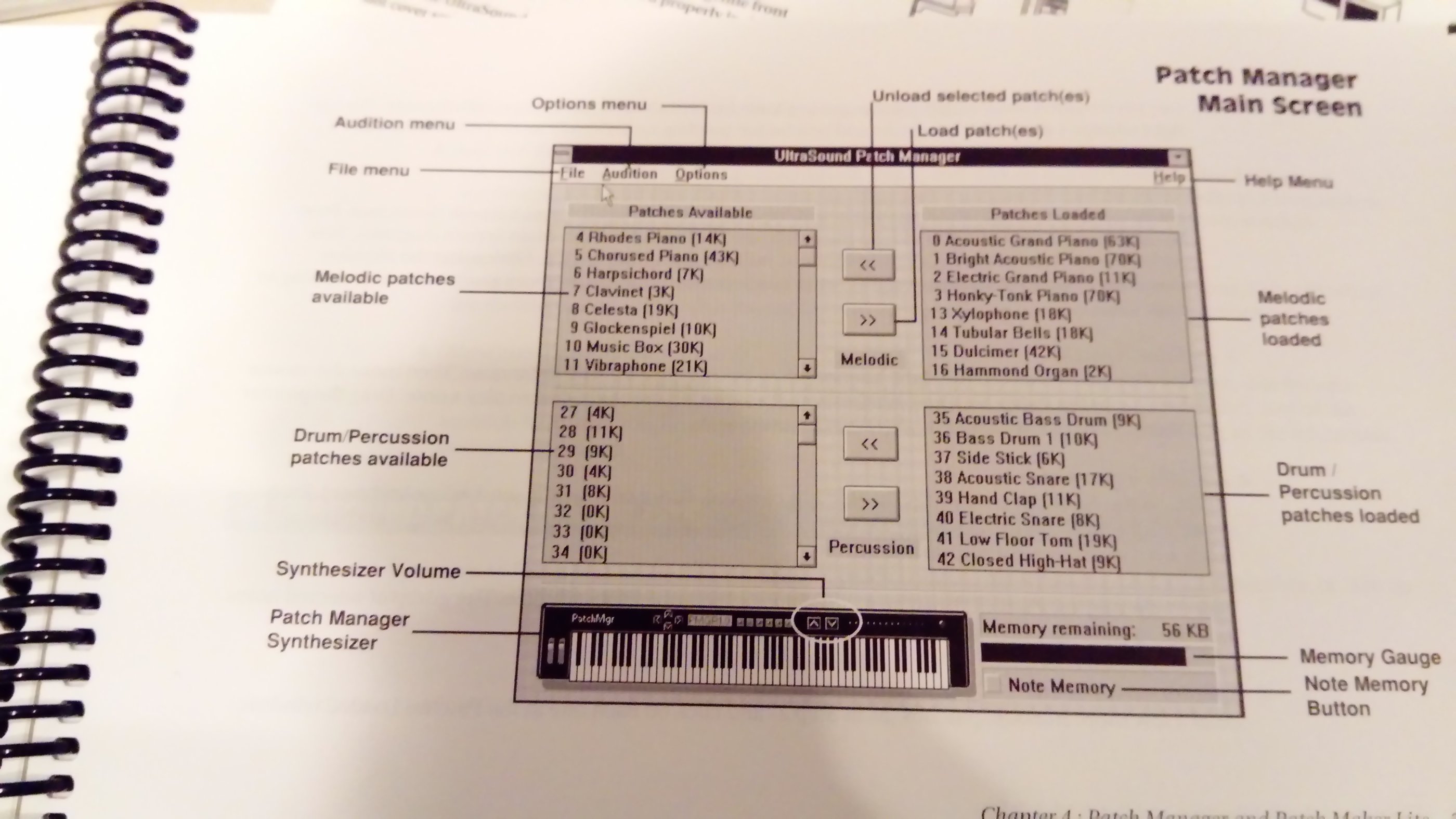

Для загрузки банков. Не sf2, другие, но найти можно. В целом очень классный синтезатор. И по идее в DOS он работать может, хотя вот как-то под голым DOS я свой тераек так и не гонял.

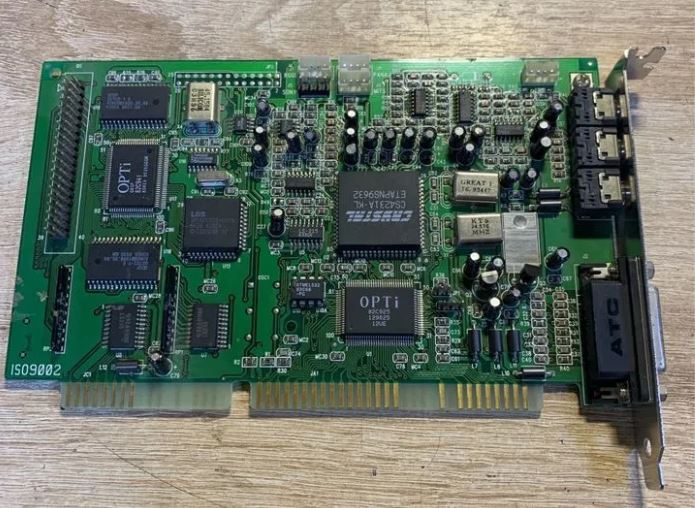

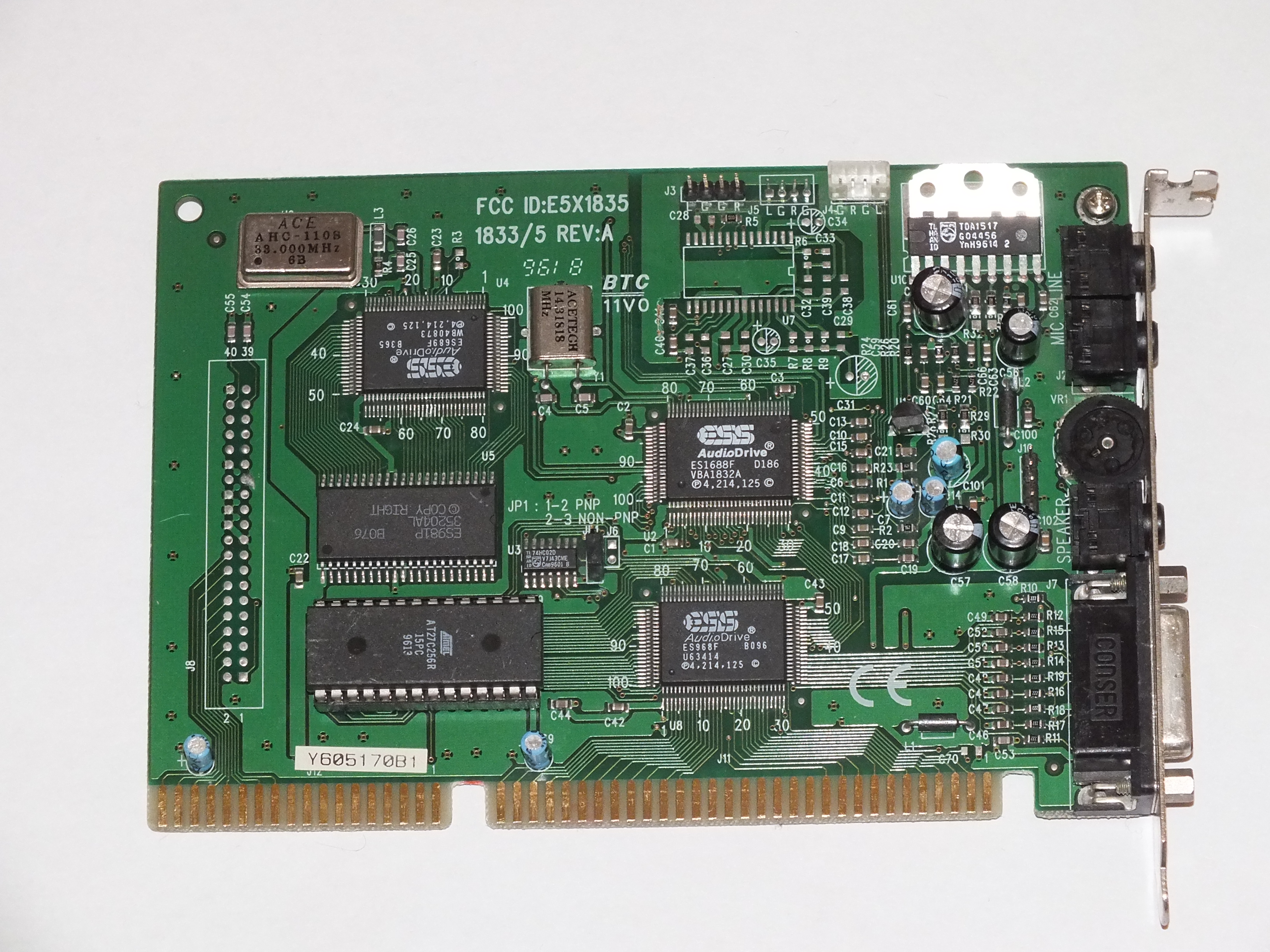

еще две карты



Почем?



Не продается, если речь о продаже.



смотря сколько предложат. ESS неплохая.

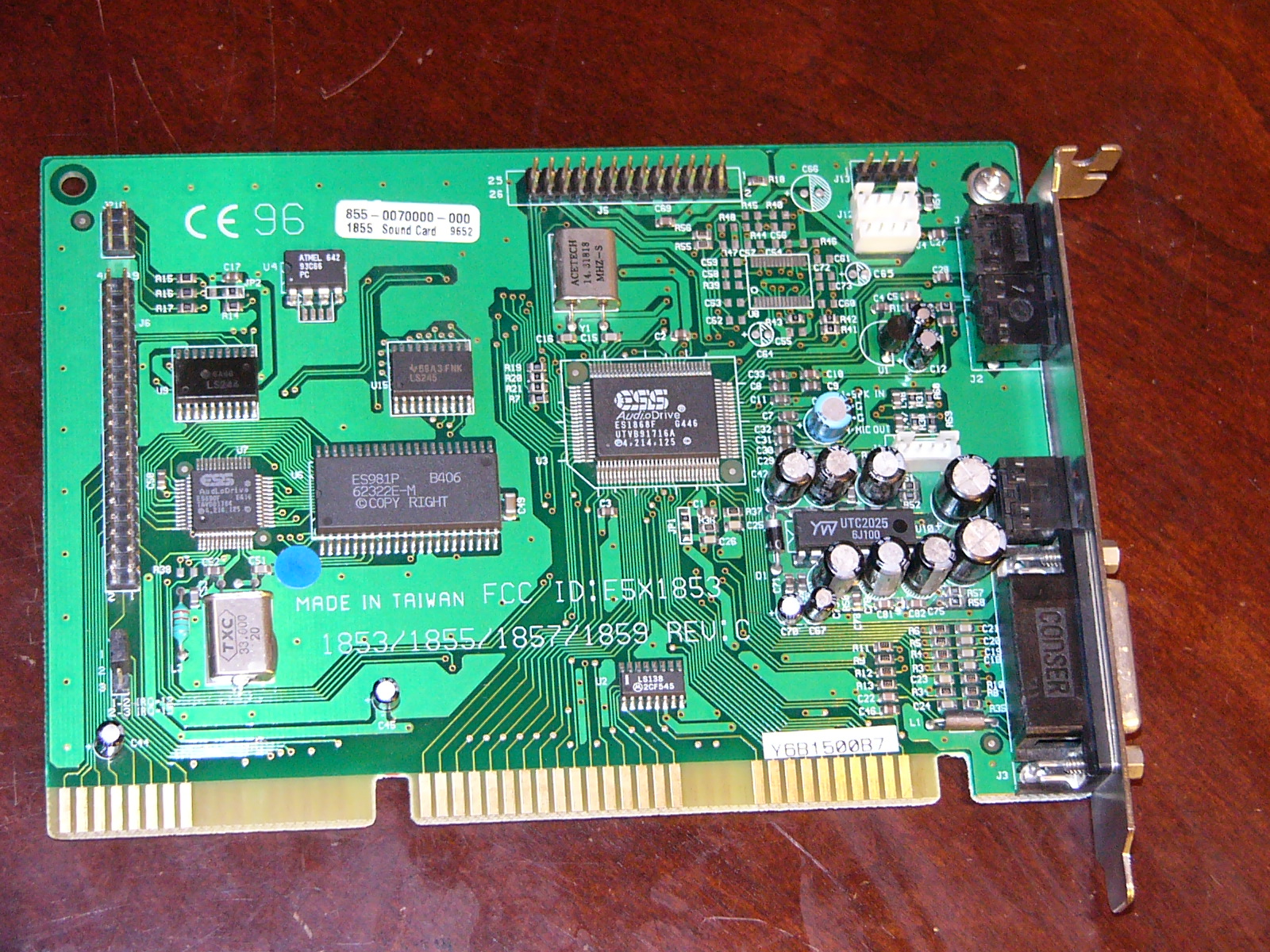

@Hustler, что собой представляет новая ESS?



1мб rom, 36 голосов. Семплы будут позже

--- добавлено 3 окт 2023, предыдущее сообщение размещено: 3 окт 2023 ---

Это не тема для продаж, я выкладываю сюда новинки в коллекции.

--- добавлено 3 окт 2023 ---

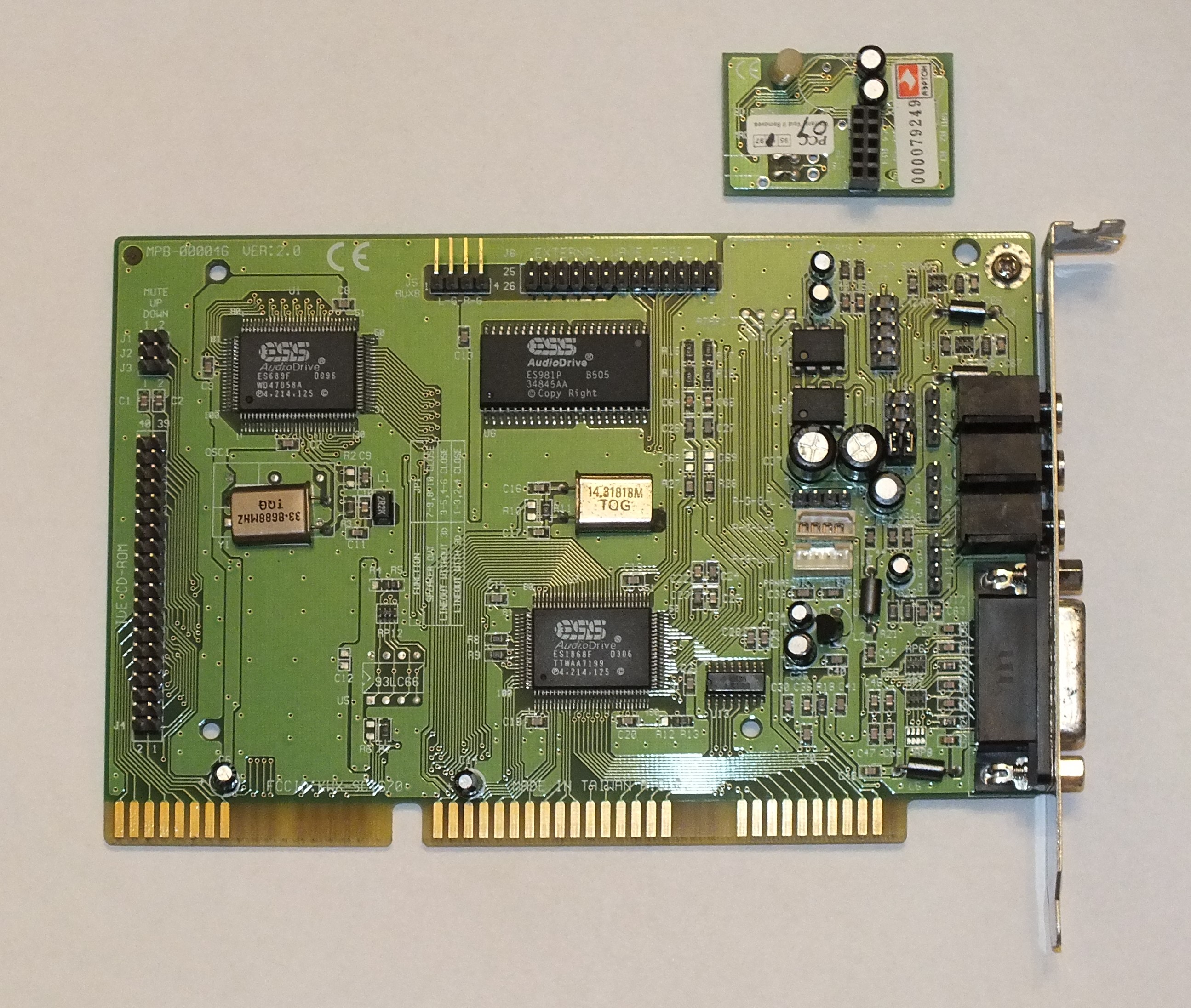

С этим синтезатором. У меня уже есть две аналогичные карты.Карта интересна прежде всего тем, что при наличии набортного WT, имеет гребенку под дочку.



Почем брали? Я ес1868 брал за 200, но там в винде какие-то айди висели.
Частота дискретизации тут 14.31*2?



Частота дискредитации? Вы о чем? Если про частоту кварцевого резонатора, то она отчётливо видна на фото.

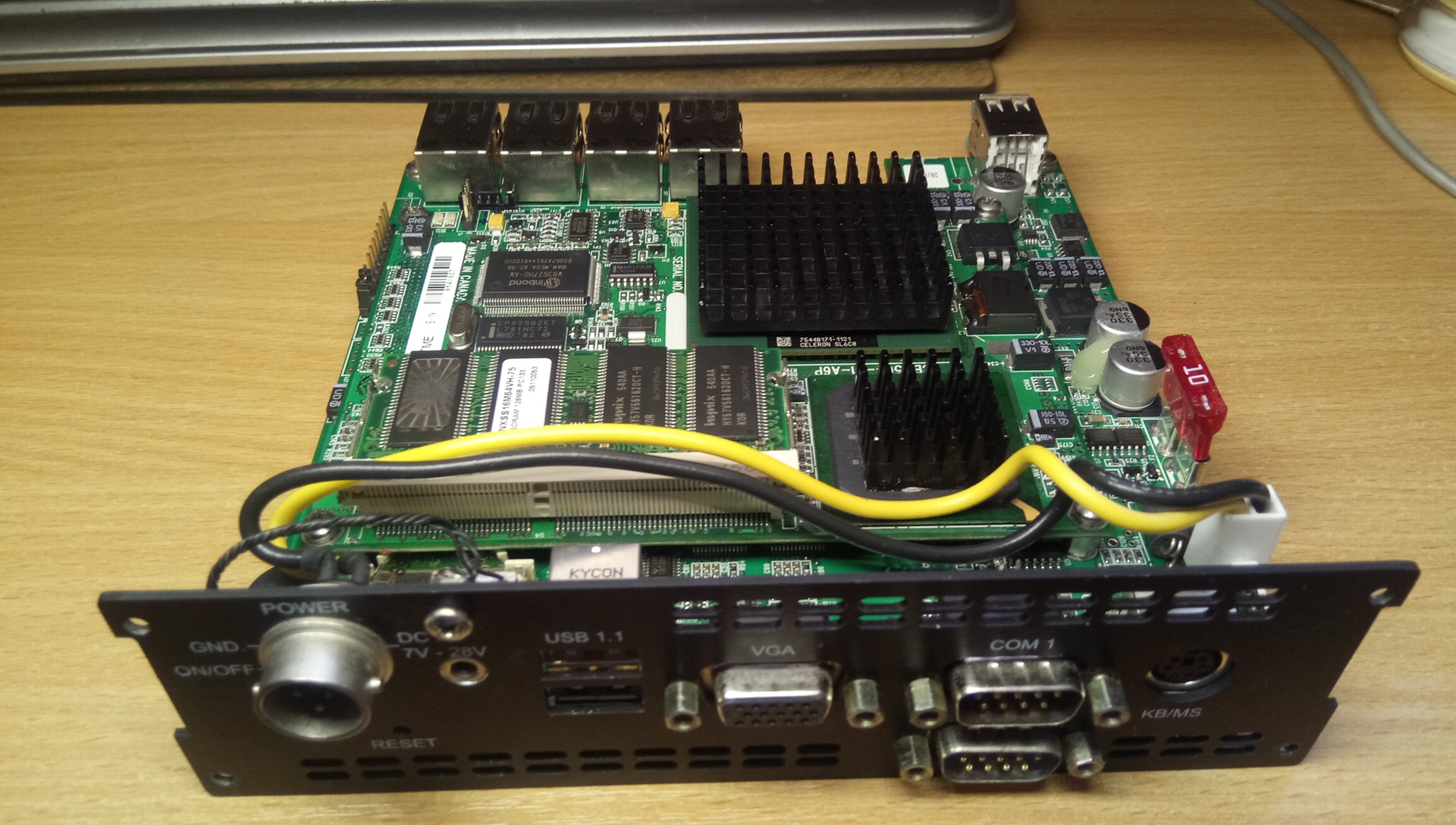

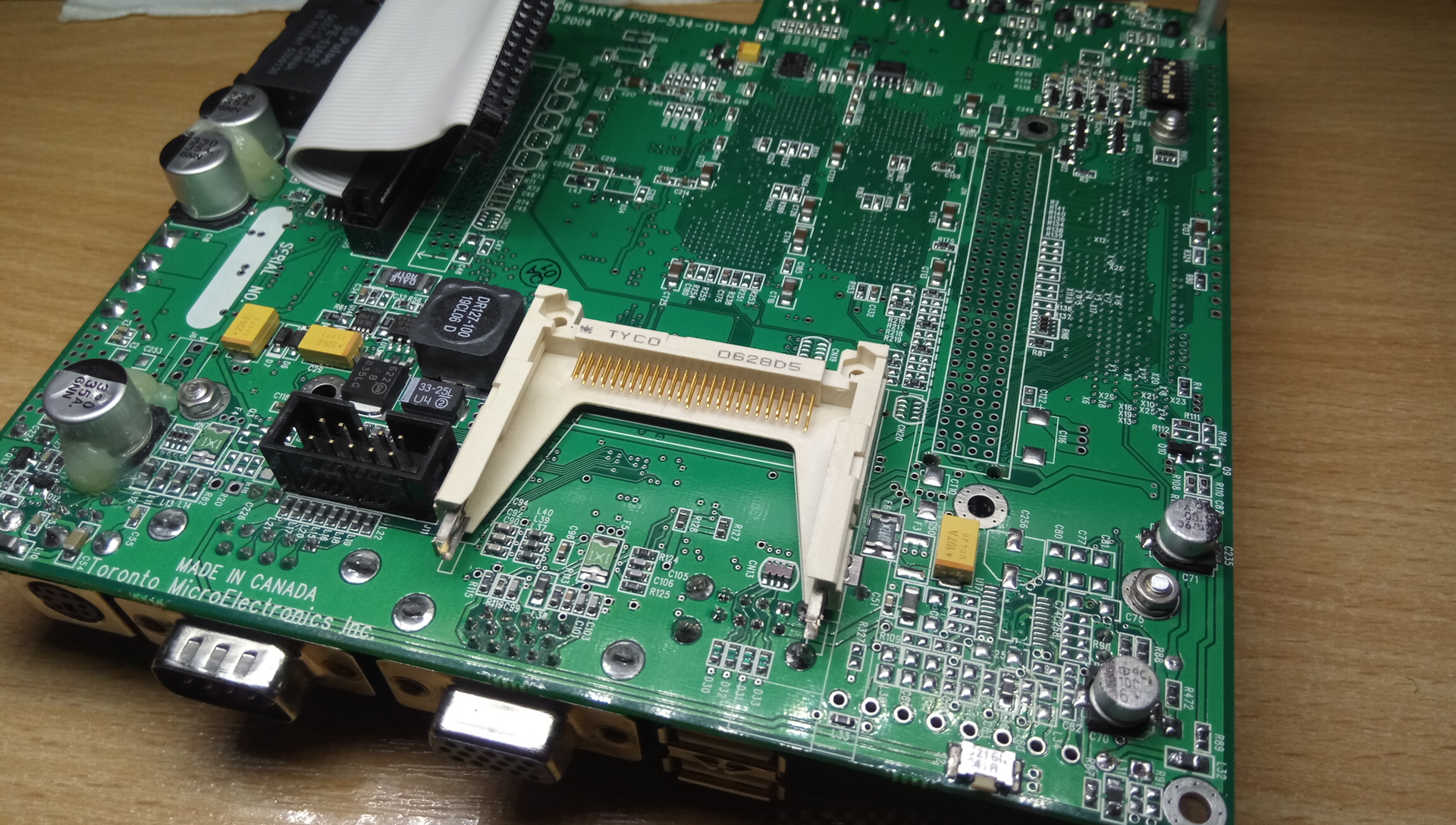

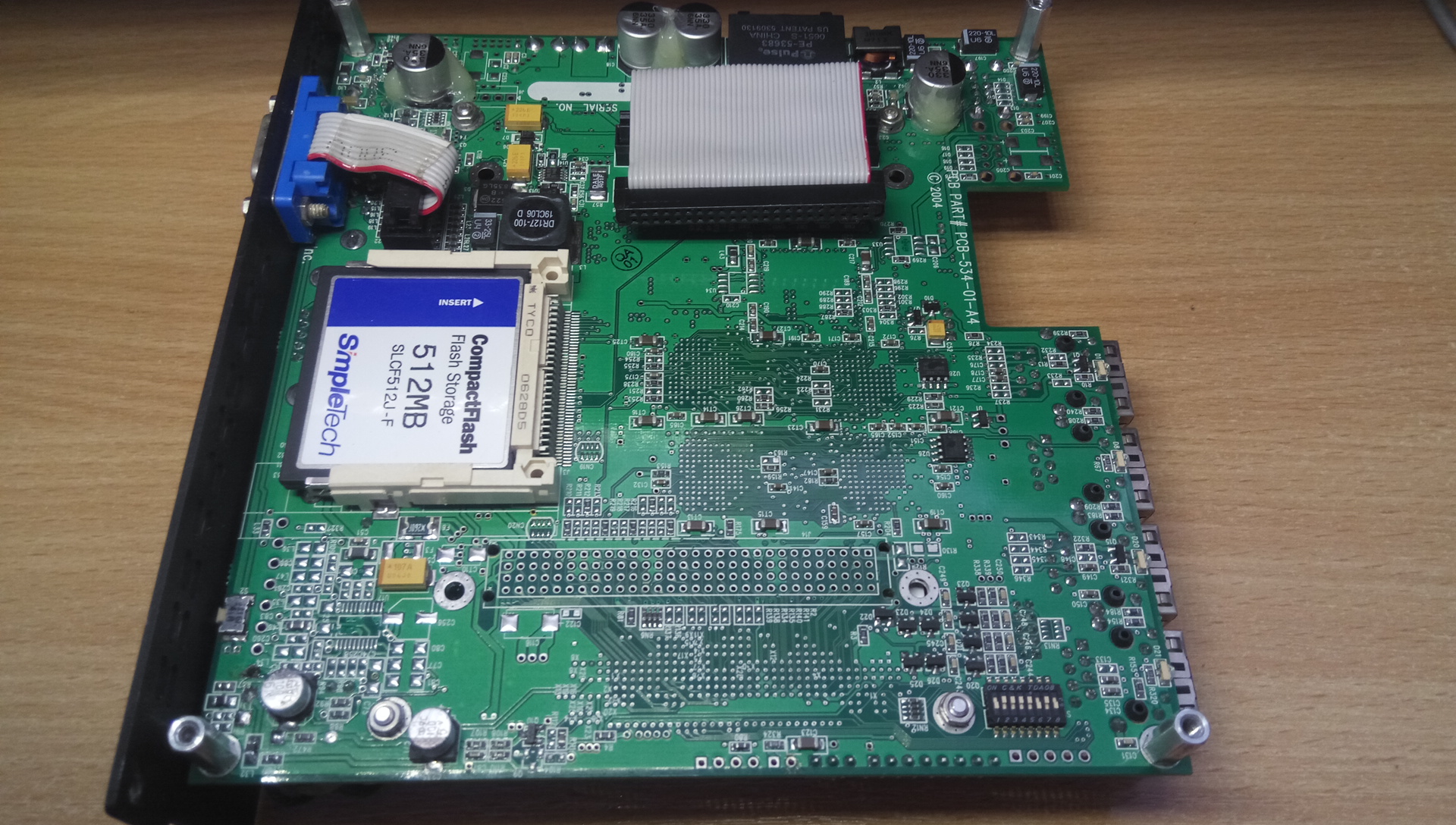

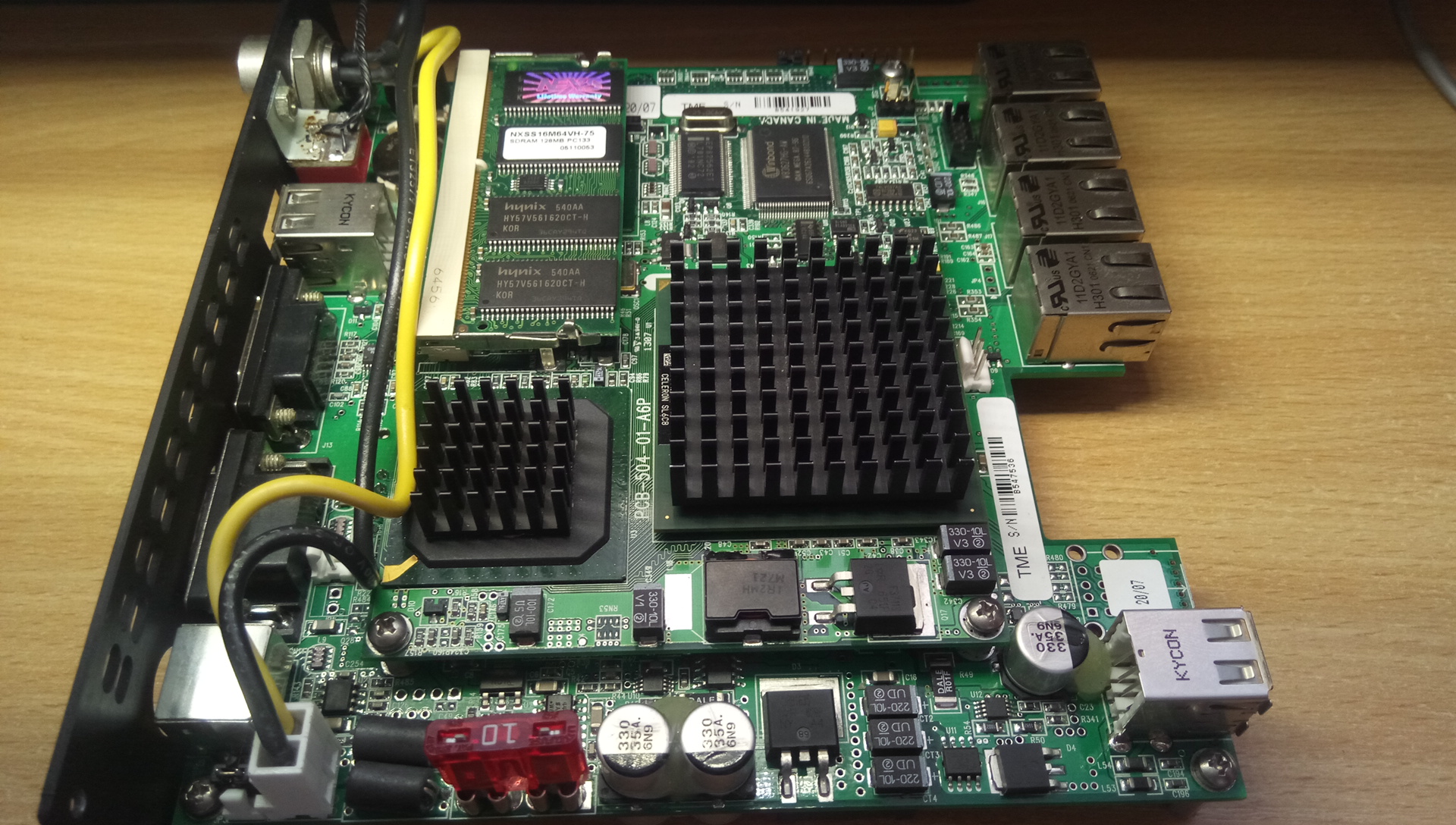

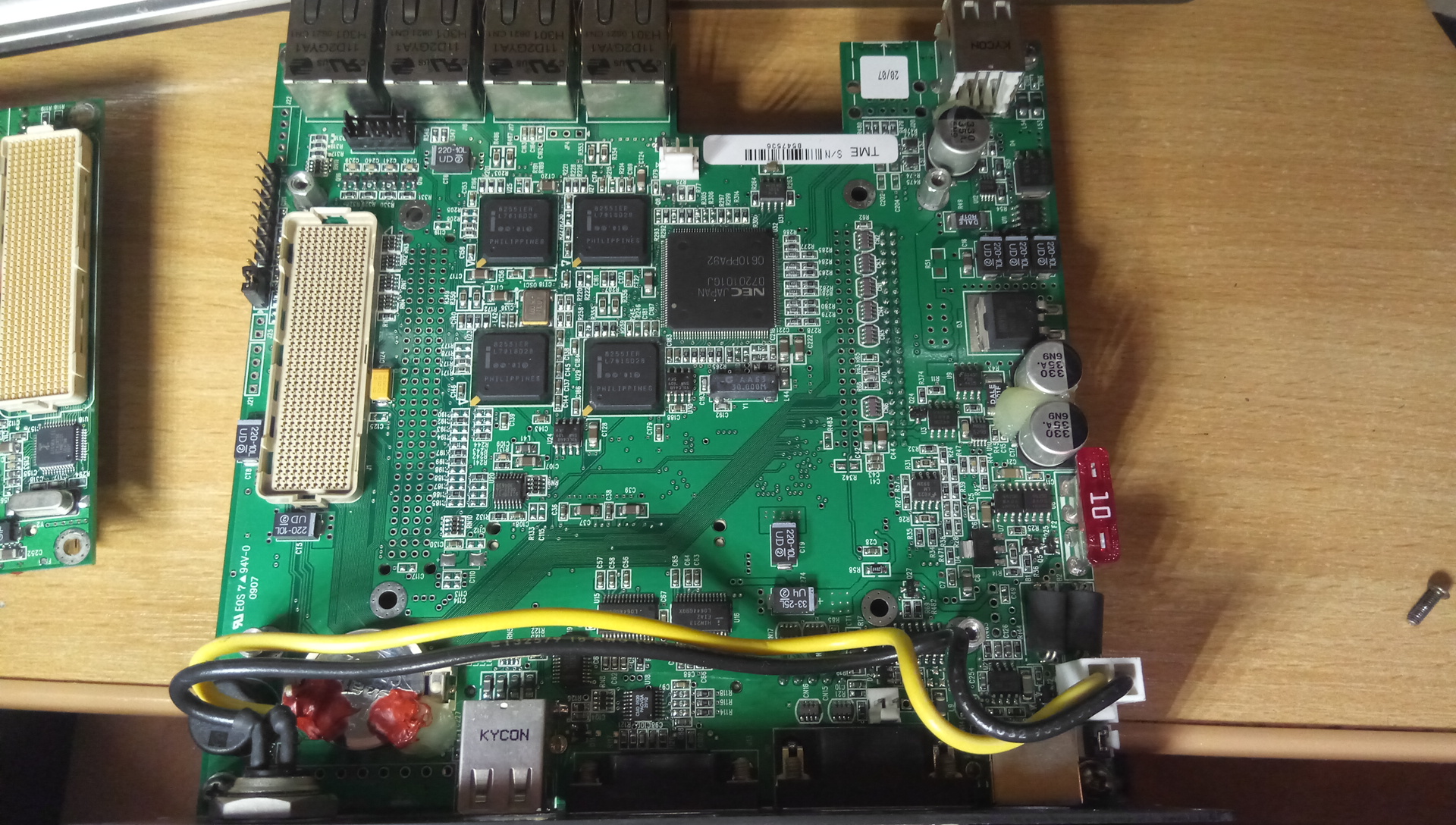

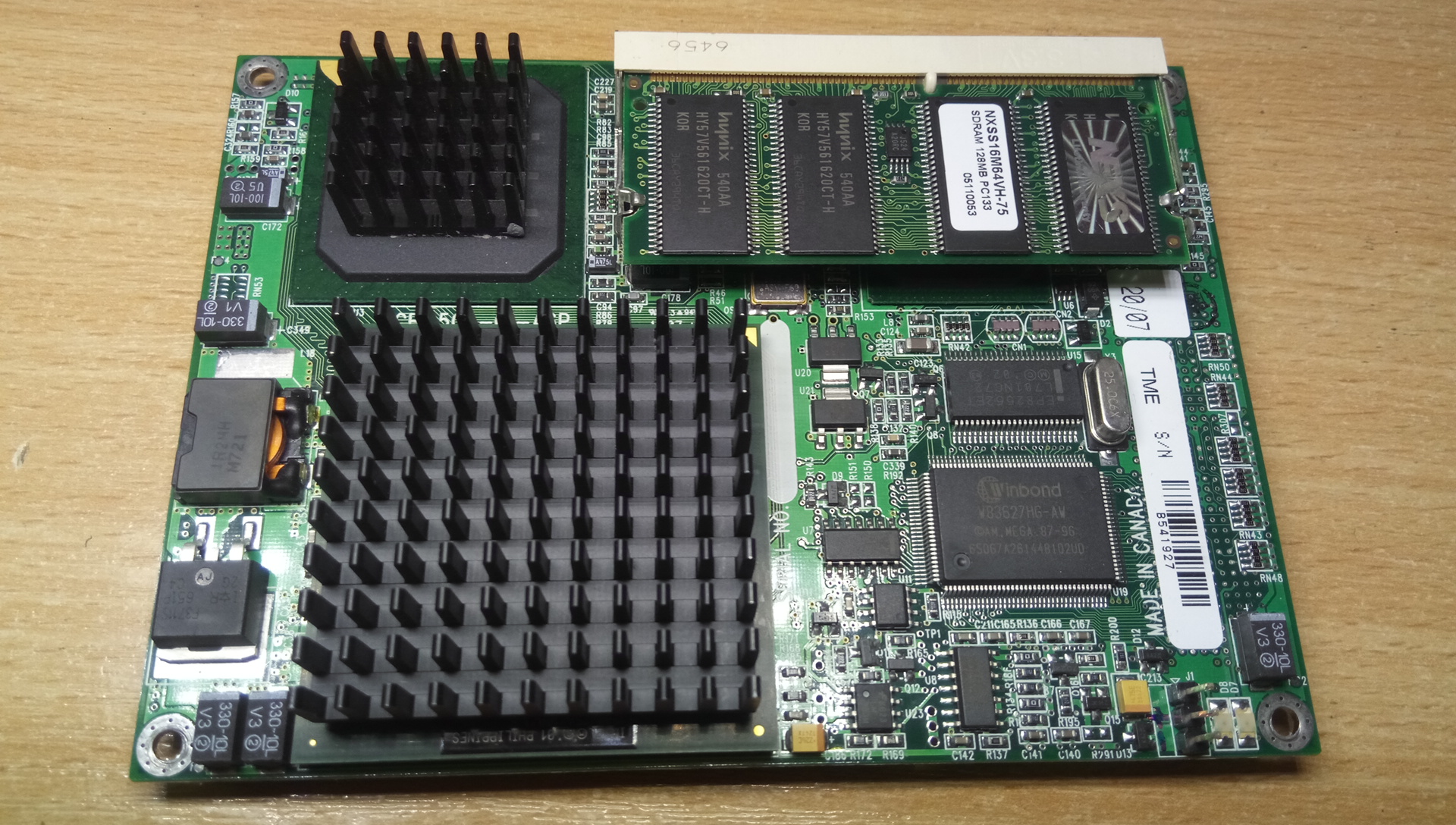

Это промышленный компьютер EP301R-12C.
На борту Celeron 1200MHz, I815, 256MB PC133, CompactFlash 512 MB. Есть шлейф для ноутбучного 2,5" HDD.
Установлена XPE.

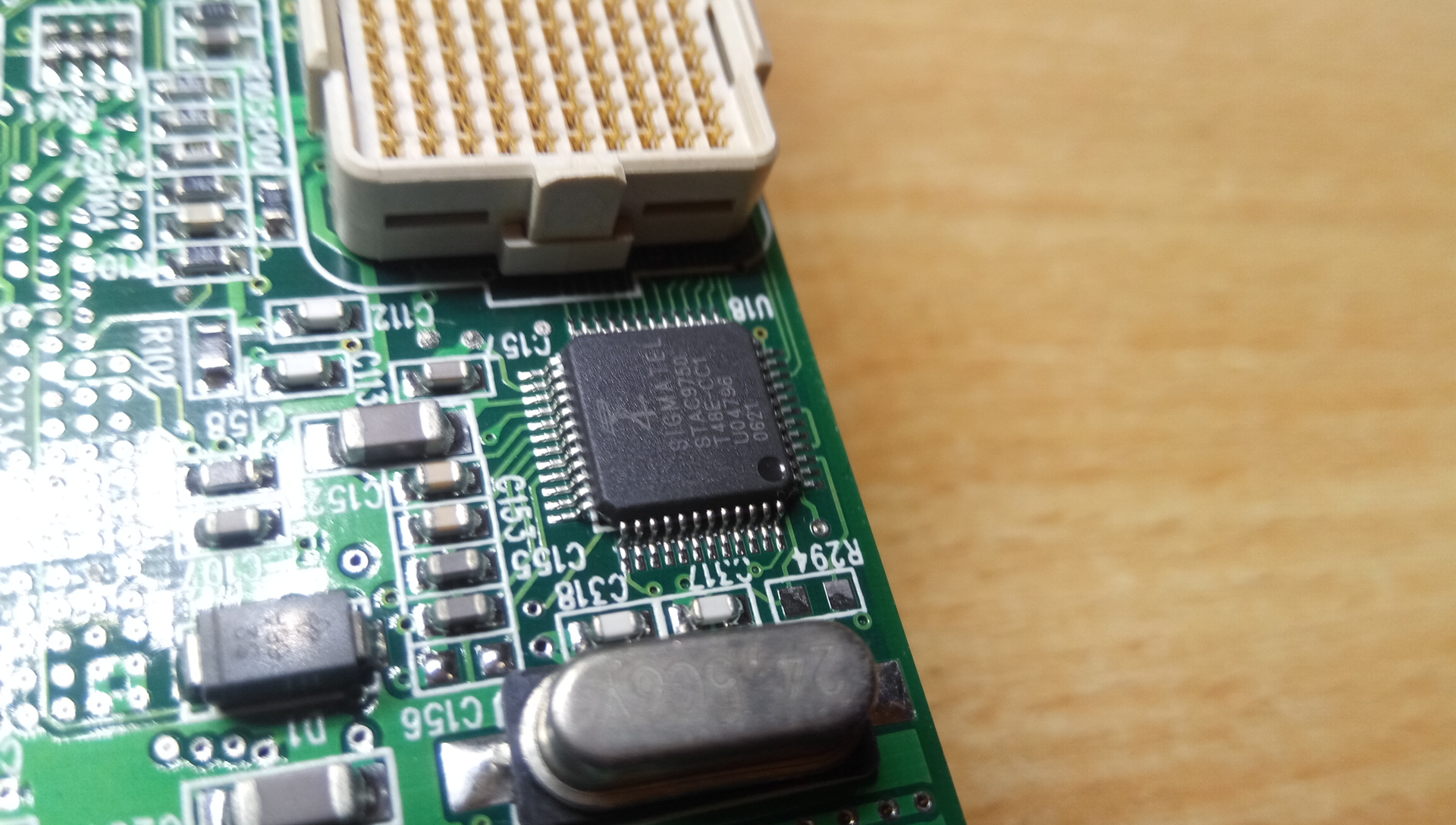

Из необычного - на плате распаяны 4 (четыре, Карл !) Ethernet адаптера и аудио-кодек с напрочь отсутствующими входными/выходными цепями.
Допаял недостающие деталюхи, врезал гнездо аудио-выхода на свободное место на задней панели, со входными даже заморачиваться не стал.
Собственно, именно возня со звуком и заставила разобрать и сфотографировать это чудо.



а почему именно промышленный ? - на кассах в магазах и в поликлиниках у врачей тоже такие стоят массово,потомучто дешево и сердито.
У меня дома схожая сборка в качестве резервного компа - 2 ядерный камень и 4 гига памяти -тянет 7 винду и ютуб.
Купить GA-D525TUD Материнская Плата Gigabyte CPU Intel Atom D525 NM10 2DualDDRIII 2SATAII PCI SVGA LAN1000 AC97-2ch Mini-ITX(GA-D525TUD) в Интернет-магазине Server-Part в Москве



Интересно, как обычный целик не перегревается под таким "чипсетным" радиатором.



Такие там точно не стоят. У этого в конструктиве в принципе нет пластмассы, но есть алюминиевый анодированный корпус, весь крепеж из нержавейки и цена в районе 1500$ на момент выпуска. И это же было не сейчас, когда Китай рулит вовсю, а 15-20 лет назад, когда "массово" и магазы/поликлиники - совсем из разных опер.

Там на корпусе, прямо напротив, стоит маленький и очень шумный вентилятор, под 5 тыс оборотов.
Опять же, такое себе решение, совсем не для магазина/поликлиники )



Потому что mITX это просто куцый вариант ATX. Если на материнке есть мезанинный коннектор - значит железка либо малосерийная, либо очень специфичная, т.к. коннектор стоит дорого, платы в него ставить надо ручками и в целом он применяется только если есть серьёзные огранчиения по габаритам.
Тут же - полностью кастомная PCB, CF слот и 4 Ethernet порта в базе, очень маленкие габариты, питание через DIN. Ну и "автомобильный" предохранитель на питании.



Oшибся. Выходная частота дискретизации будет 44,1 кГц, https://hw.fagear.ru/ess-audiodrive-es1688f/



Там и само питание - типично "автомобильное", с учётом его возможных просадок/всплесков - от 7 до 28 вольт.

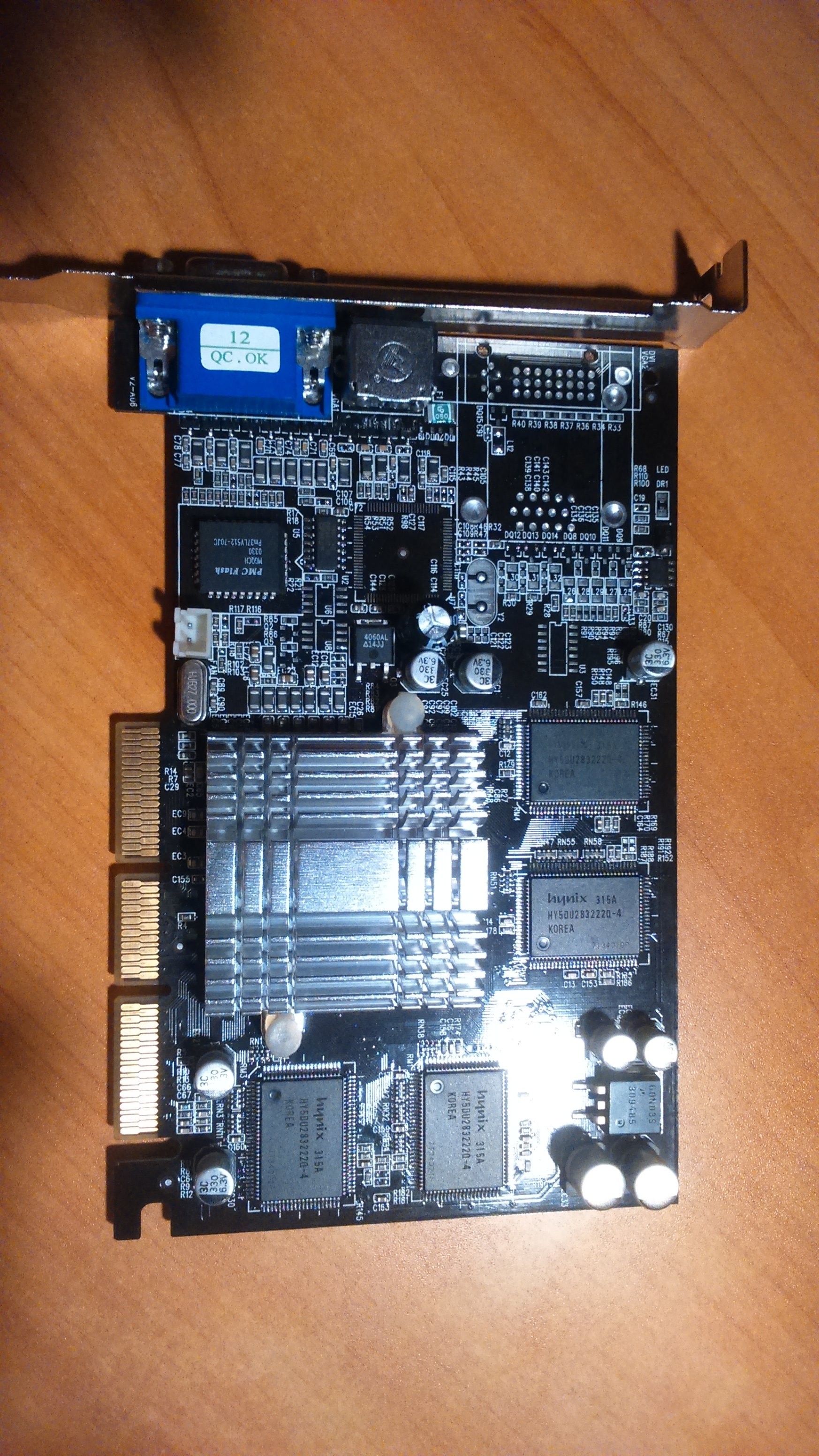

Любителям черного пацанского дизайна должна зайти

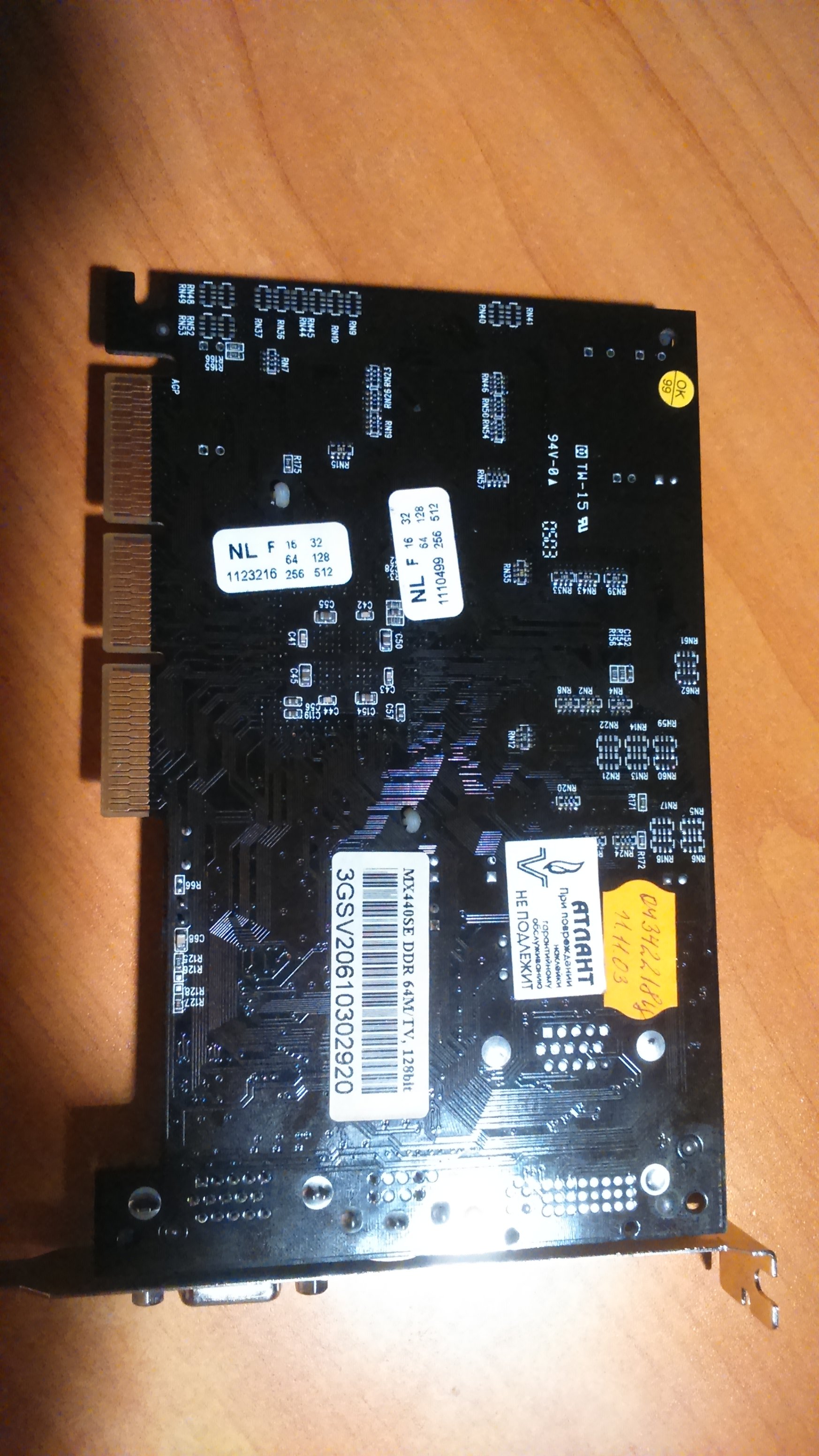

Какоето противоречивое изделие:
MX 440 SE - насколько понимаю это Geforce 4 , какойто нонейм бренд , но при этом на полимерах.
Есть вывод контактов под кулер, но применено пассивное охлаждение.
Память как я понял какаято старая еще времен TNT, не характерная этому поколению карт.
Как правило маркировка SE - всегда была 64 бит шина ,здесь же SE - но 128 бит.

Интересует мнение и оценка (не в деньгах) продвинутых комрадов по этой карте.



У меня есть где-то MX 440 SE с такой памятью, но артефактная.
На ней вентилятор стоит.



Нет там полимерных конденсаторов - обычные электролиты в SMD исполнении.
Память - SDR SGRAM. 440SE по идее как раз и должна была комплектоваться 128 битной шиной и SDR памятью. Или 64-х битной шиной и DDR памятью. что по итогу примерно одно и то же.



Верно такая есть. У вас ддр, нв17. У меня была с сдр на красном текстолите, память 166*2 не гналась, ядро до 259.

Последний аттач.

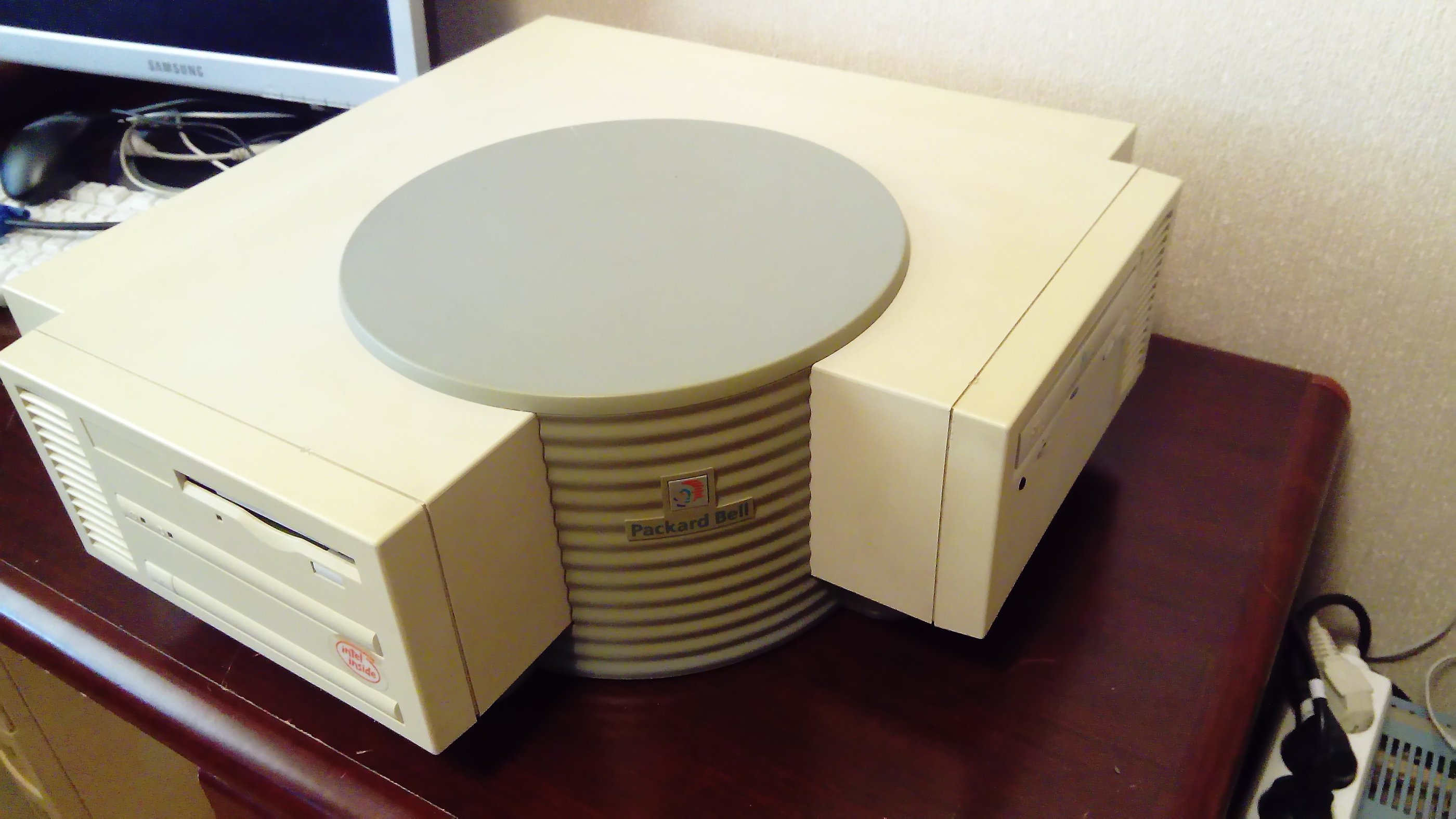

Комп 1995 года, стоил 2300$. Похож на resident evil edition, без шильдика umbrella corporation.
