Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

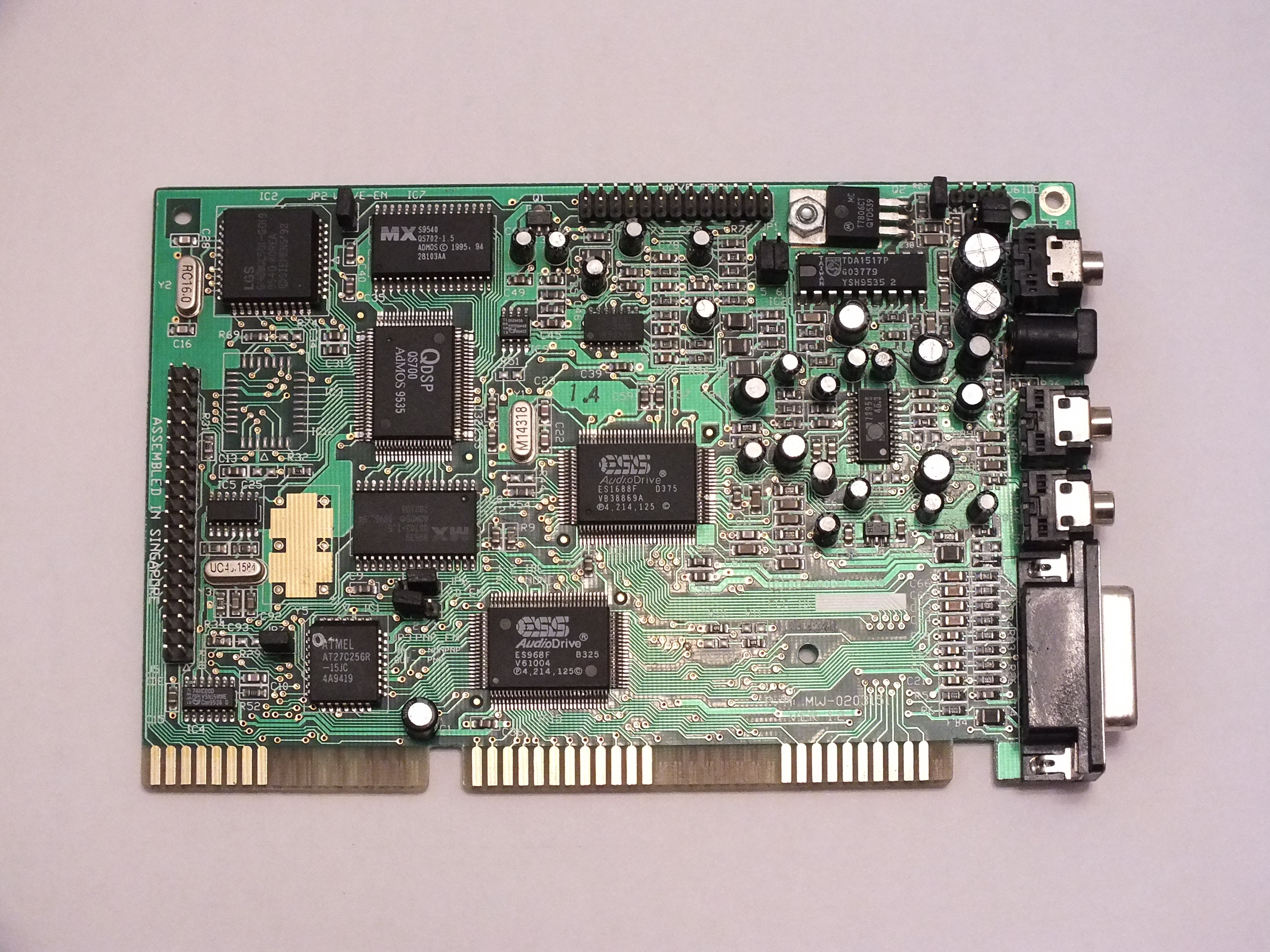

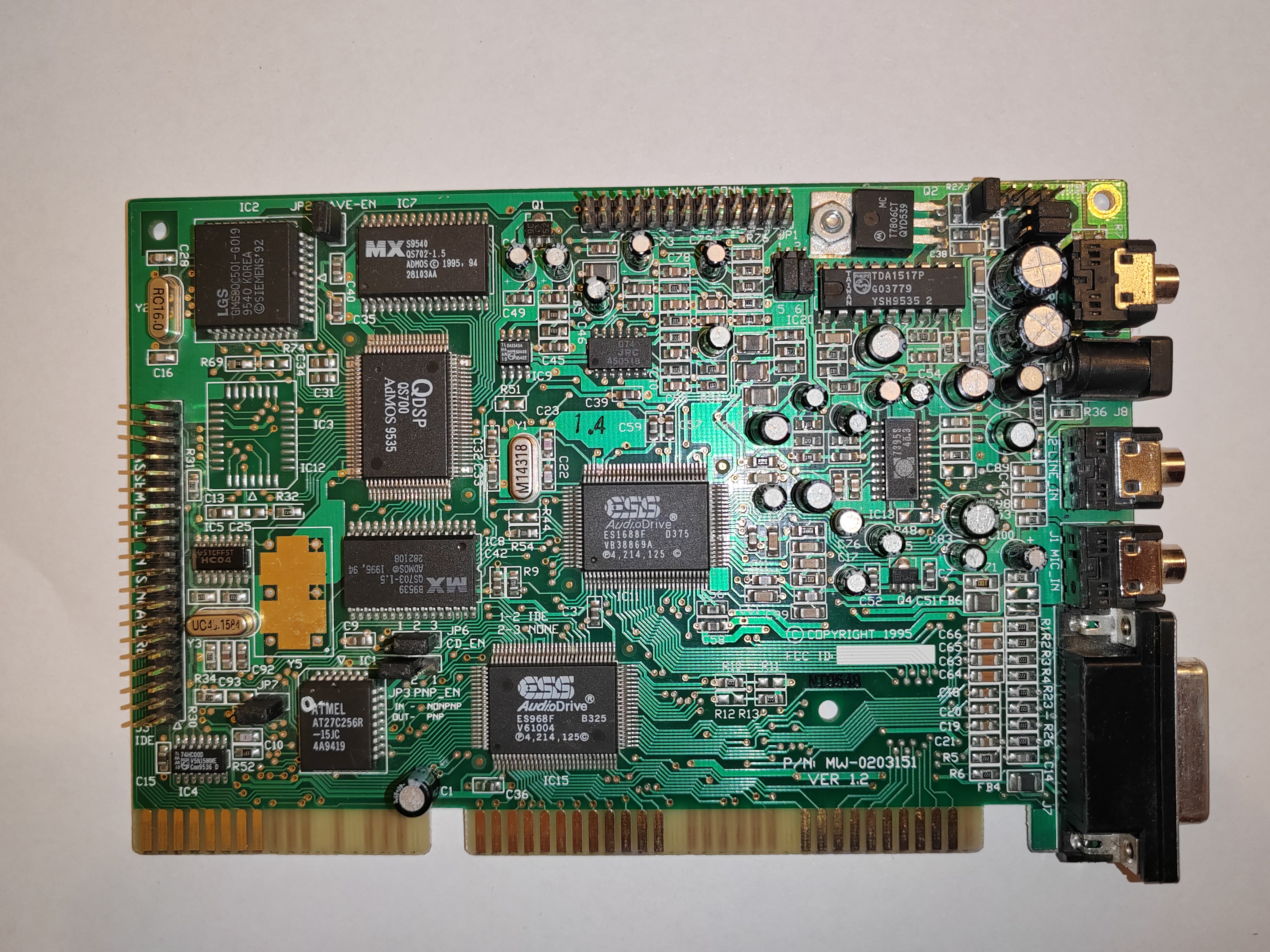

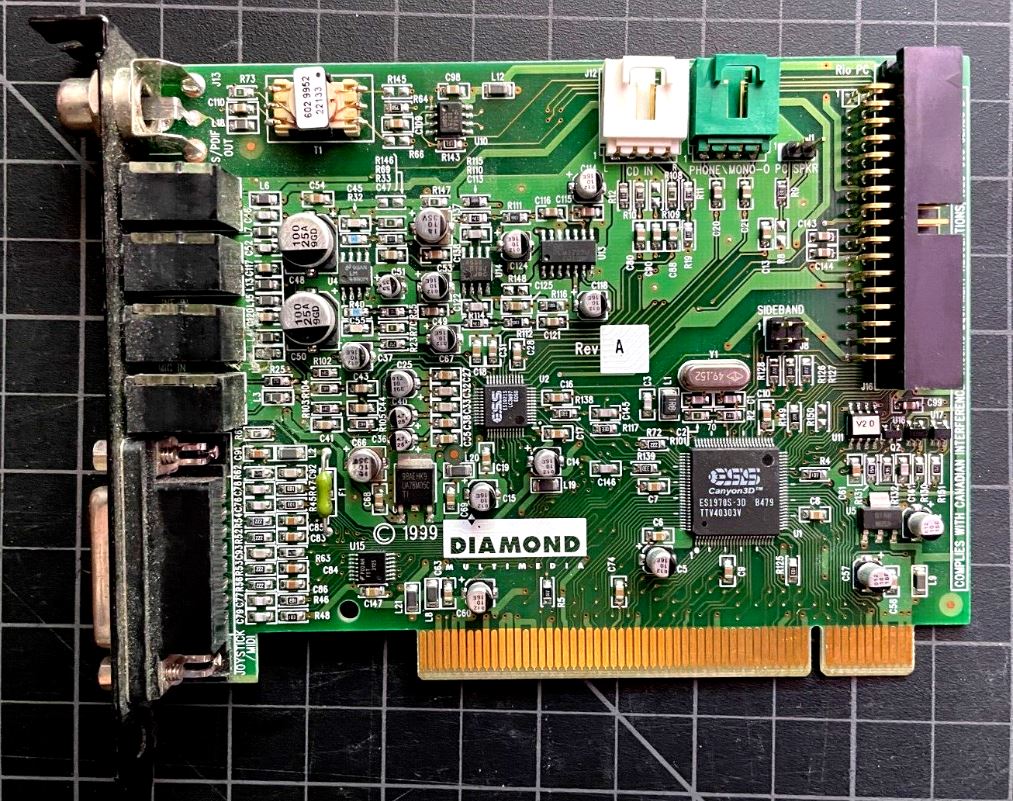

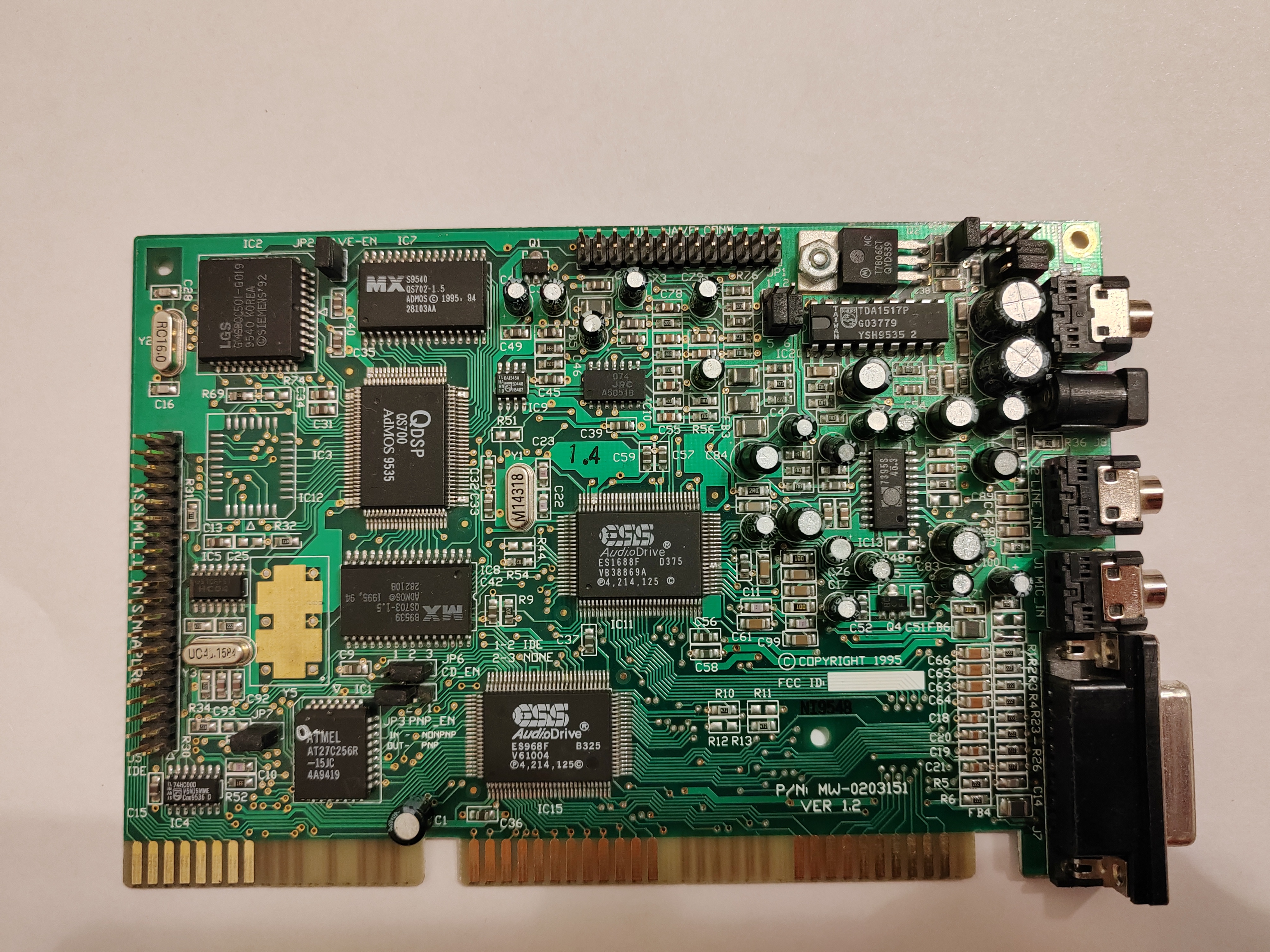

Еще две новые карты.
К сожалению, первая навсегда останется загадкой для человечества как включается набортный (и внешний) синтез. Нас уже двое человек с этой картой.



Кажись, попадалась такая без распаянного WT
Она PNP или нет?



как захочешь. На плате можно разглядеть перемычку pnp - non pnp



@Hustler, можно чуть получше фотку?
В теме на вогонсах спрашивают про громкость - так что с громкостью?

Выбирается JP3.

Я бы предложил перевести в PnP и поставить дрова под DOS/3.1/95, проверить громкость и прочая. Набортны IDE отключен ведь?



с громкостью все в порядке. Меня беспокоит то, что даже в винде нет набортного звукового синтеза, а там вообще все должно быть ровно. Но нет.
Я сразу перевел карту в PnP режим и инициализировал ее Unisound. Звук и музыка есть, с ними все в порядке.
Да, коллега Sergio72 имеет такую же карту и столкнулся с такой же проблемой. Также если поставить дочку на гребенку, тоже нет звука, в каком бы положении не стояла перемычка wave_en
Звук на auxB стоит по умолчанию 8, также как у Sergio.
IDE не должен влиять никак на работу звуковой части.

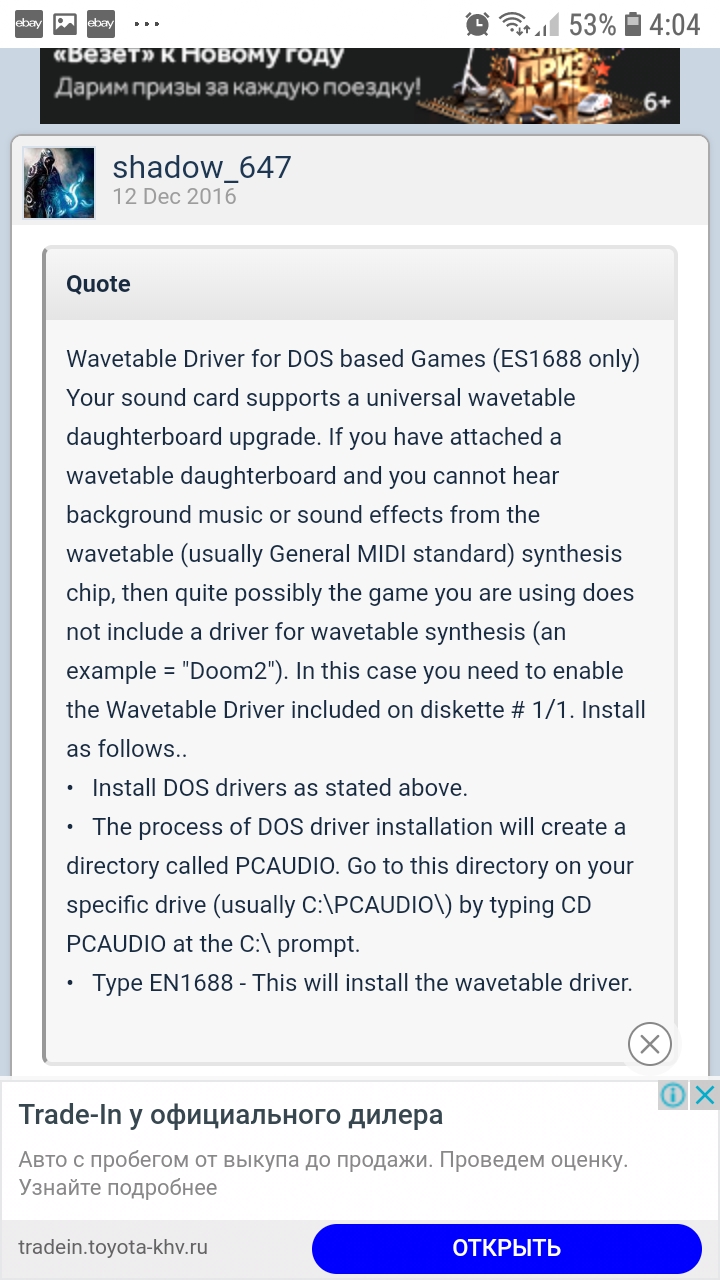

Наверняка есть утилита которая включает наборт. Но винда то почему не нащупывает?

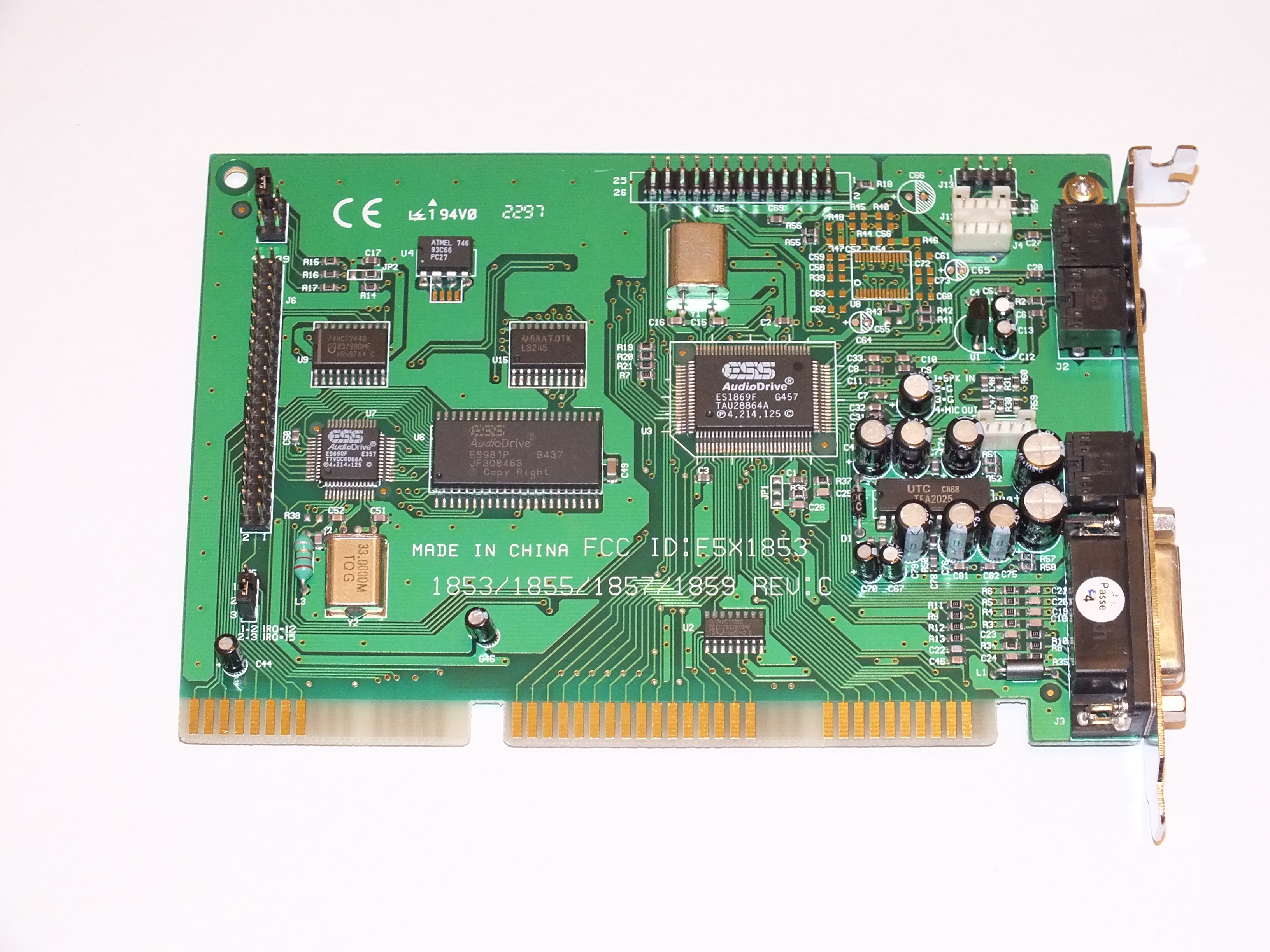

Вот, нашел, вроде два ESS чипа те же, но без WT

Hard - Звуковые карты для DOS



а зачем мне это? Мне как раз надо задействовать wavetable.

--- добавлено 17 окт 2023, предыдущее сообщение размещено: 17 окт 2023 ---

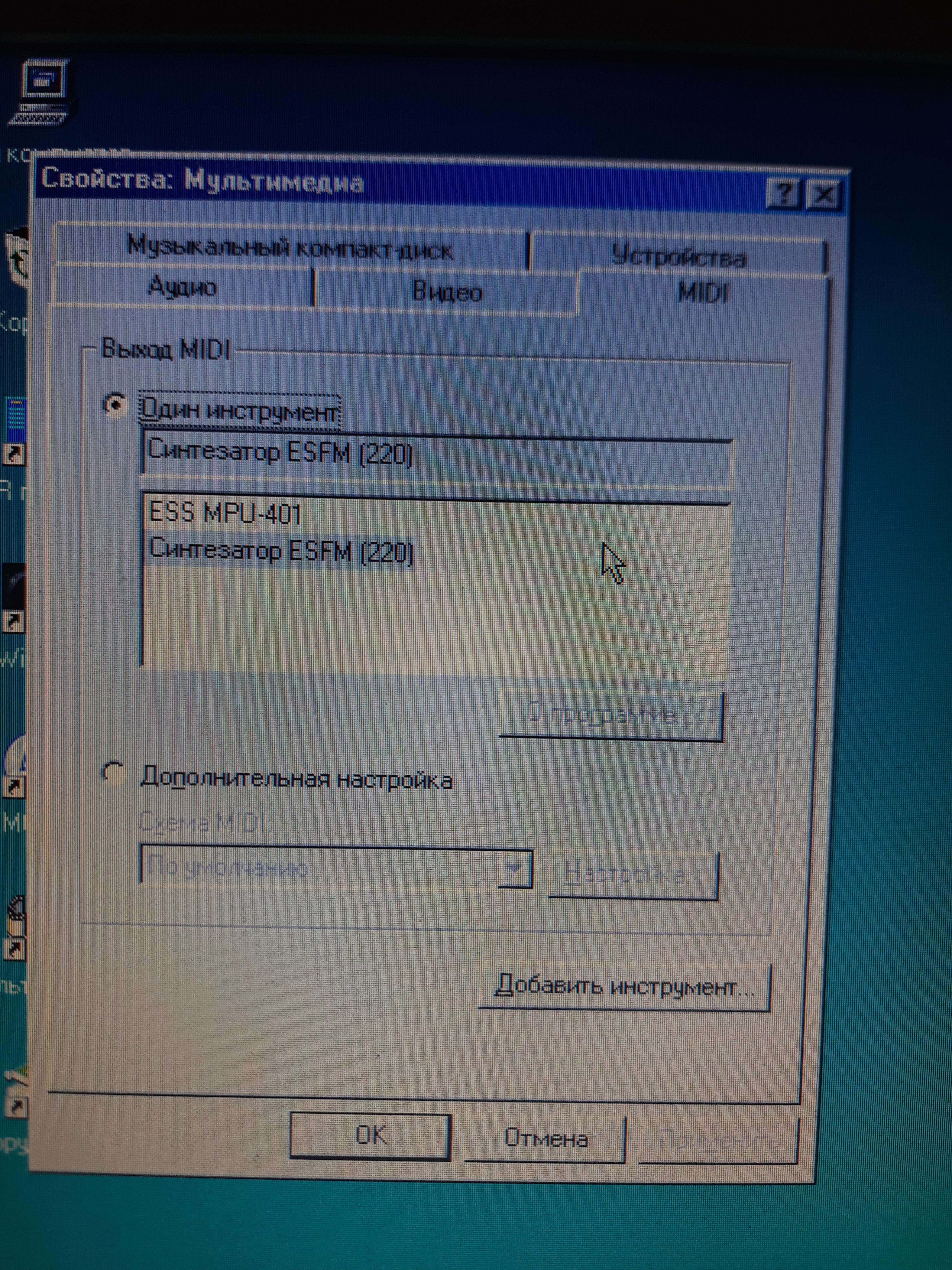

В винде mpu присутствует, но без звука.

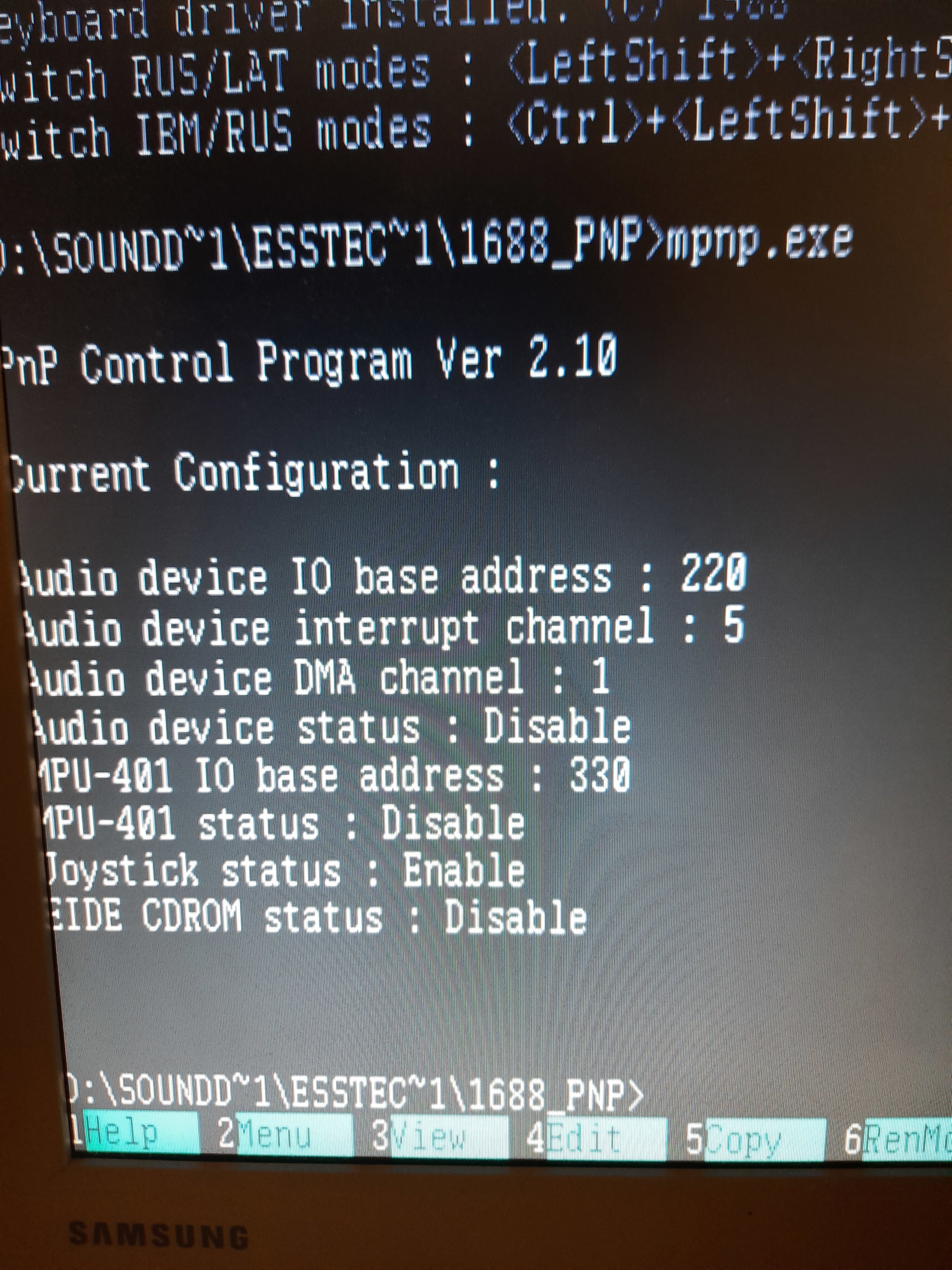

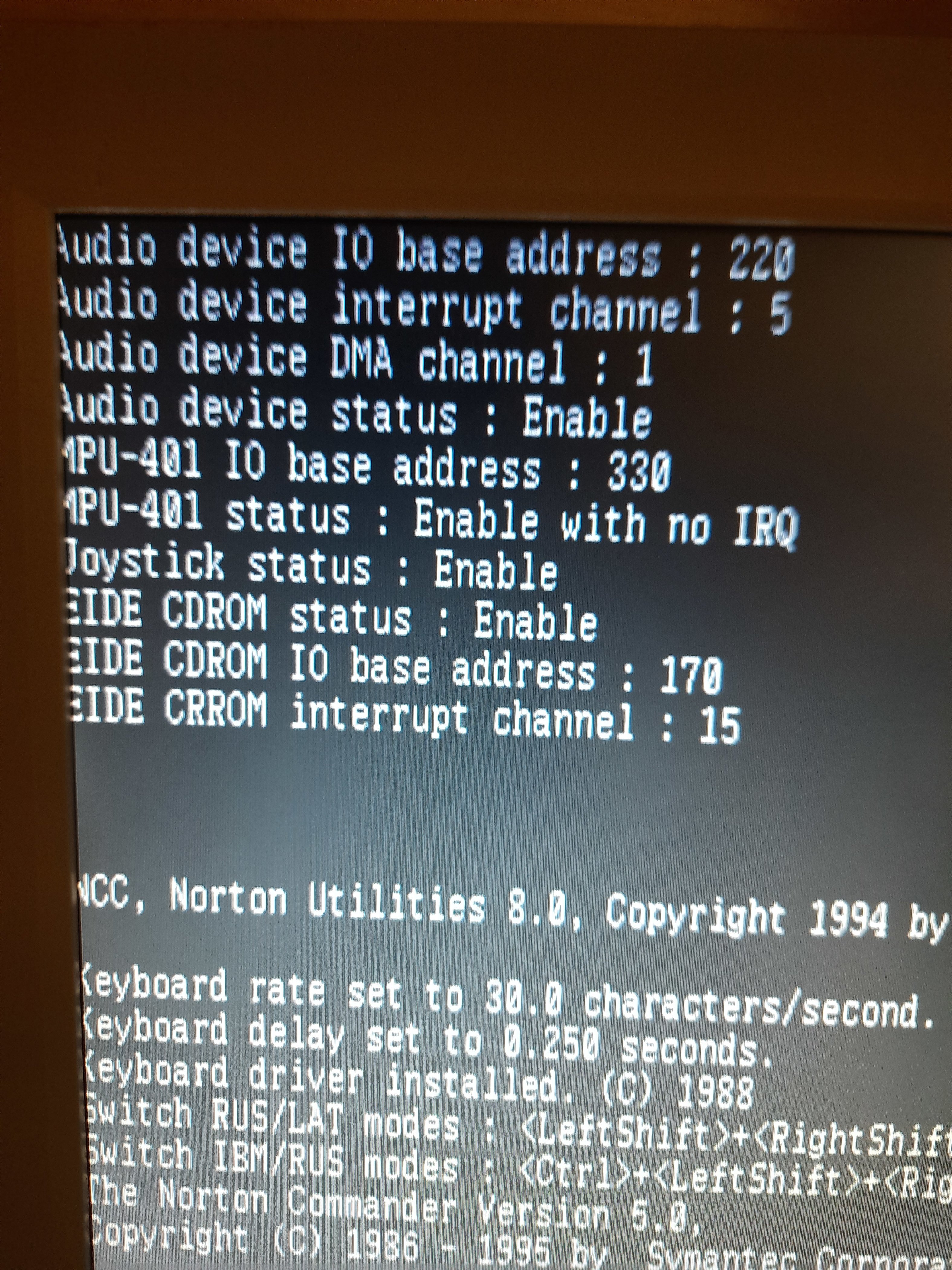

Файл mpnp написал что мпу отключен, но даже когда он включен, все равно тишина

--- добавлено 17 окт 2023 ---

Меня преследует непонятная дичь.
После экспериментов с этой проблемной картой, я установил другую карту, с которой пару часов назад успешно записал новое видео для канала. Убрал ее на полку. Сейчас вставил, и набортный синтез не работает.
Ни в винде, ни через unisound в DOS. Это че такое вообще?



Это следы проблемной карты где-то в системе.



Так, а игрушки (сетапы их) при этом что говорят?
Они НЕ ругаются что порт недоступен и прочее?
Есть возможность вообще все громкости поднять до 15, особенно - Stereo Mix, если доступен?

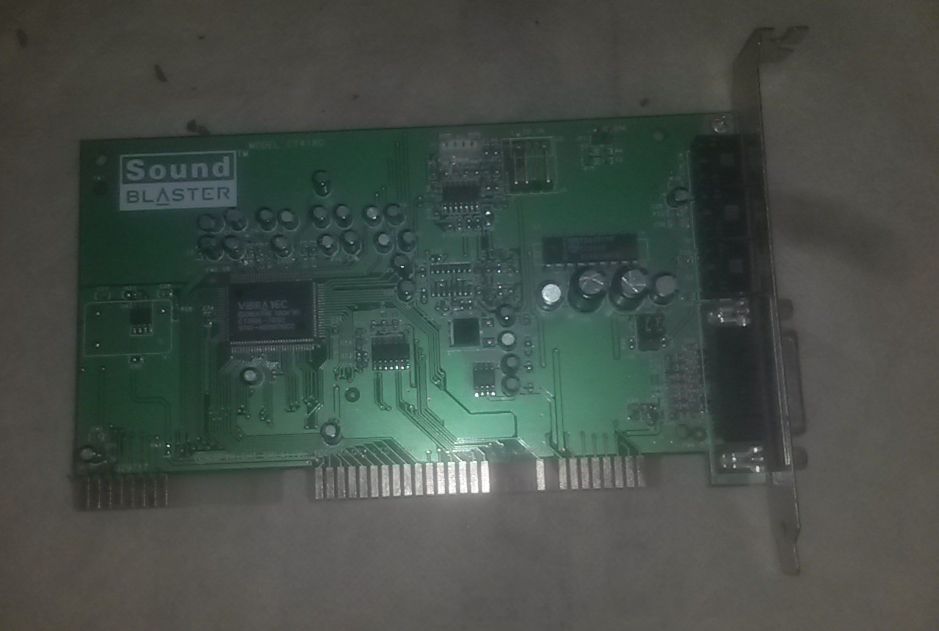

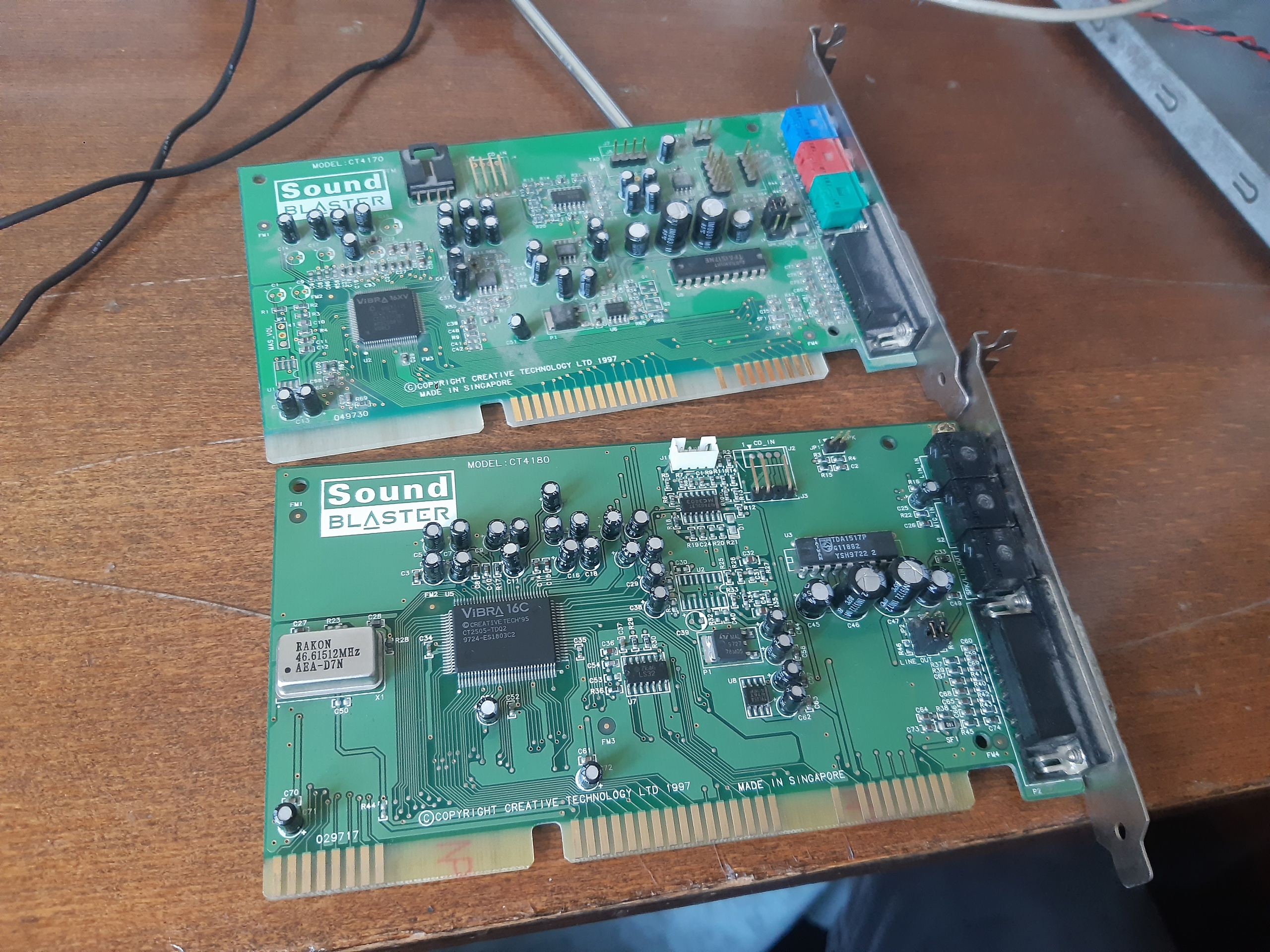

У меня такая же CT4180. Смотрел видос по ютьюбу, там сказано что Vibra16C огрызок Vibra16. Где почитать про них?
Фотография c 3 isa, купил зa 370 р. Помимо 2501-2505 была ещё VIBRA 16 (CT2940) и СТ2960.
P.S. Vibra 16 могла предложить FM-синтезатор Yamaha YMF262 (OPL3), совместимый с Sound Blaster и Sound Blaster Pro.
Vibra 16S – первая версия с внешним синтезатором OPL3 или CT1978 CQM.
Vibra 16C – вторая ревизия, основанная на чипе CT2505. Он содержит встроенный синтезатор Creative CQM.
Creative CQM - cредней паршивости аналог FM-чипа на карте ES1868F.

Спойлер: Vibra 16С, CT2505

Пo cвоим xapaктeристикaм Vibra 16С могла предложить:
• 16-битный цифровoй звук;
• совмecтимый c МPU-401 унивеpcaльный aсинхронный
приёмопередатчик (UАRТ);
• разъем для подключения внешней платы волнового синтеза
Сrеаtivе Wаvе Вlаstеr.
• FМ-тюнер СQМ (Сrеаtivе Quаdrаtiс Моdulаtiоn) от Е-mu
Systеms.

Также модель Vibrа 16С имеет интерфейс для подключения СD-RОМ. Когда СD-приводы начали свое распространение, оказалось, что многие компьютеры не поддерживали их из-за того, что оба канала единственного интерфейса АТА уже были заняты. Поэтому на звуковых картах производители начали размещать разъемы IDЕ с контроллерами для различных СD-приводов. Стоит, однако, иметь в виду, что они предназначены исключительно для СD-RОМ и не поддерживают работу с жесткими дисками с интерфейсом АТА.



Давно искал , причем начиная с 90х годов - сегодня наконец попался.
Старый фаргус , дата записи - 1997г ,заявлена даже некая "русская озвучка профессиональными актерами", но я чтото кроме воплей убиенных солдат голосовых эффектов в игре вообще не припоминаю , возможно это какието голосовые заставки во внутриигровых роликах, которые я играя в rip не видел.



Можно просто через мощный плеер пощелкать файлы более 5 Мб, я про контейнеры mov, bik, mp4 или иные. Hапример, Light Alloy.
А пост офтопный, тут фотографии пк комплектующих.
В-третьих, можно глянуть статью о Фаргусе в опознании игр.



Hard & Soft / Фотографии наших PC Раритетов



@s11, первое сообщение в теме:



Soft=programms. Verstehen?



NL - Netlab. Я там раньше работал.
Обзор видеокарты Gainward GeForce4 PowerPack! Pro/600 GeForce4 440 MX-8х (275 MHz; 400 MHz) vs GeForce4 440 MX-SE SDR, 128 bit (250 MHz; 166 MHz). Как видно лидер 8х. Причем в Quake3, 1024x768x32bit отрыв в 1.5 раза. Проблемные дрова: Soft - Баги в драйверах NVidia.



В целом GeForce4 440 , неплохи по драйверам и совместимости с играми, жаль только что по части архитектуры это все та же GF 2 серия.
Так что коллекционную ценность представляют все-таки хай-енд 2-ки
https://www.vgamuseum.info/media/k2/items/cache/b0d7d8c971b982fb6678172b9076bb96_XL.jpg



@s11, я себе в конфигурацию с P3 поставил GF4 MX460 - отличная альтернатива GF2 с достойной производительностью (для уровня карт до DX7), хорошей совместимостью с играми под DOS и DX до 7 не горячая. Коллекционная ценность, понятно, не такая, как у топовых GF2.



@Yuriy_X, как раз 460 выпустили очень мало по сравнению с 440 именно по причине конкуренции с картами более высоких уровней. Так что 460 вполне коллекционная вещь, хоть и МХ.

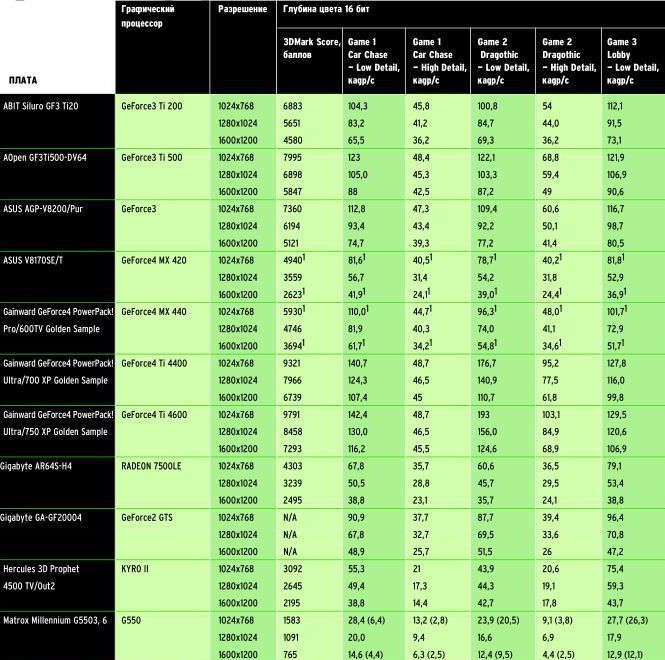

Не понимаю тебя. Я выше скинул тесты карт, 440 набирает до 6000 марков. Ведь нормальные карты GeForce3 и новее. Игры, идущие на GeForce4 MX 440, до 2005 (NFS Most Wanted). Качество надо уменьшать. Могу еще вспомнить не идущую Big Mutha Truckers.
https://www.youtube.com/results?search_query=+Geforce_4_MX440+games

--- добавлено 29 окт 2023, предыдущее сообщение размещено: 29 окт 2023 ---

У меня была от msi. Eсли что мх - мультимедия расширения. И какая тут конкуренция?? Ее GeForce3 уделывает, о чем мало кто в начале продаж знал. Конкуренция началась с fx-series.
Mx 440 выпустили более 10 видов: с нв17 и нв18. Наоборот же, сдр и ддр много было, отсюда большое кол-во карт и моделей от 420 до 4000.
