Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Их было огромное множество под Slot1/s370, s462, чуть поменьше под s754. Позже системы с двухканальностью памяти вытеснили всё, и нечётное число слотов стало дикой редкостью (причём, думаю, стол чаще 1 слот встречался, чем 3).

--- добавлено 9 дек 2023, предыдущее сообщение размещено: 9 дек 2023 ---

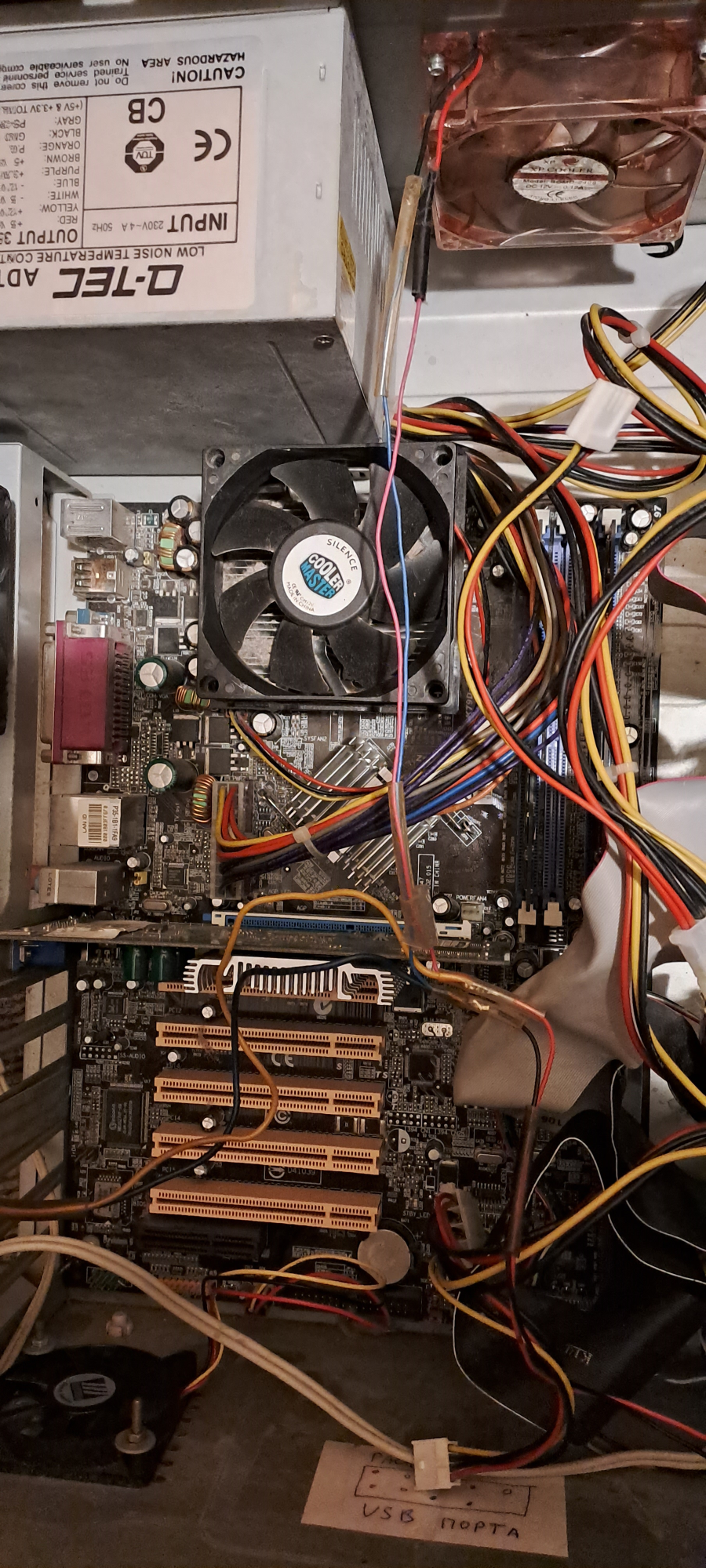

ЗЫ. На фото одномостовой чипсет, нет 12V присоски...
s462, SIS735?

Вот, кстати, надо бы найти материнок на SIS. У меня их куча почти на всём, что выходило. Есть даже странные ALI Magic и KT266, на которой реализованы SDR+DDR.
Но нет весьма распространённых SIS735, SIS745. Всё откладывал взять ECS K7S5A и K7S8X, которых было как грязи, а теперь поискать уже надо...
Остались они, AMD760 и 1-е nForce...

ЗЫ. AK79-400VN - nForce 2 400 Ultra. С характерным отставленным в сторонку третьим слотом памяти, на этом чипсете почти все материнки 3-х слотовыми были. Шлейф перекрыл южный мост и пришлось думать о одночиповых решениях.



Редкие (гигабайты) были на четыре слота, и и были, наверное, на два всякие mATX

Я набрал несколько под 478 и 462, которые еще с универсальным ATX были, в том числе K7S5A. Давно искал P6S5AT, но ее фиг найдешь, в отличие от той же K7S5A. Видел у одного барыги, но у него плата была со сломанным сокетом, а хотел он, как за исправную. Пока я размышлял, кто-то ее уже выкупил.
Что интересно на этих чипсетах, так это то, что на них можно крутить шину на лету софтово 66/100/133/166, причем как на S462, так и S370 (вот S478 не знаю, не пробовал), и все с правильными делителями.
Что еще интересно у сиса, так это работающий DDMA на PCI карточках, в то время как остальные производители на это к тому времени уже забили.



AMD SocketA(462) VIA KT400A AGP USB2.0 ATX 3DDR PC-3200 - GA-7VA.
AMD SocketA(462) VIA KT400A AGP USB2.0 ATX 3DDR PC-3200 - ASUS A7V8X-X.
Были на четыре слота - Abit KD7-RAID на VIA KT400.
Порта убили, а клоуны уехали в порты.

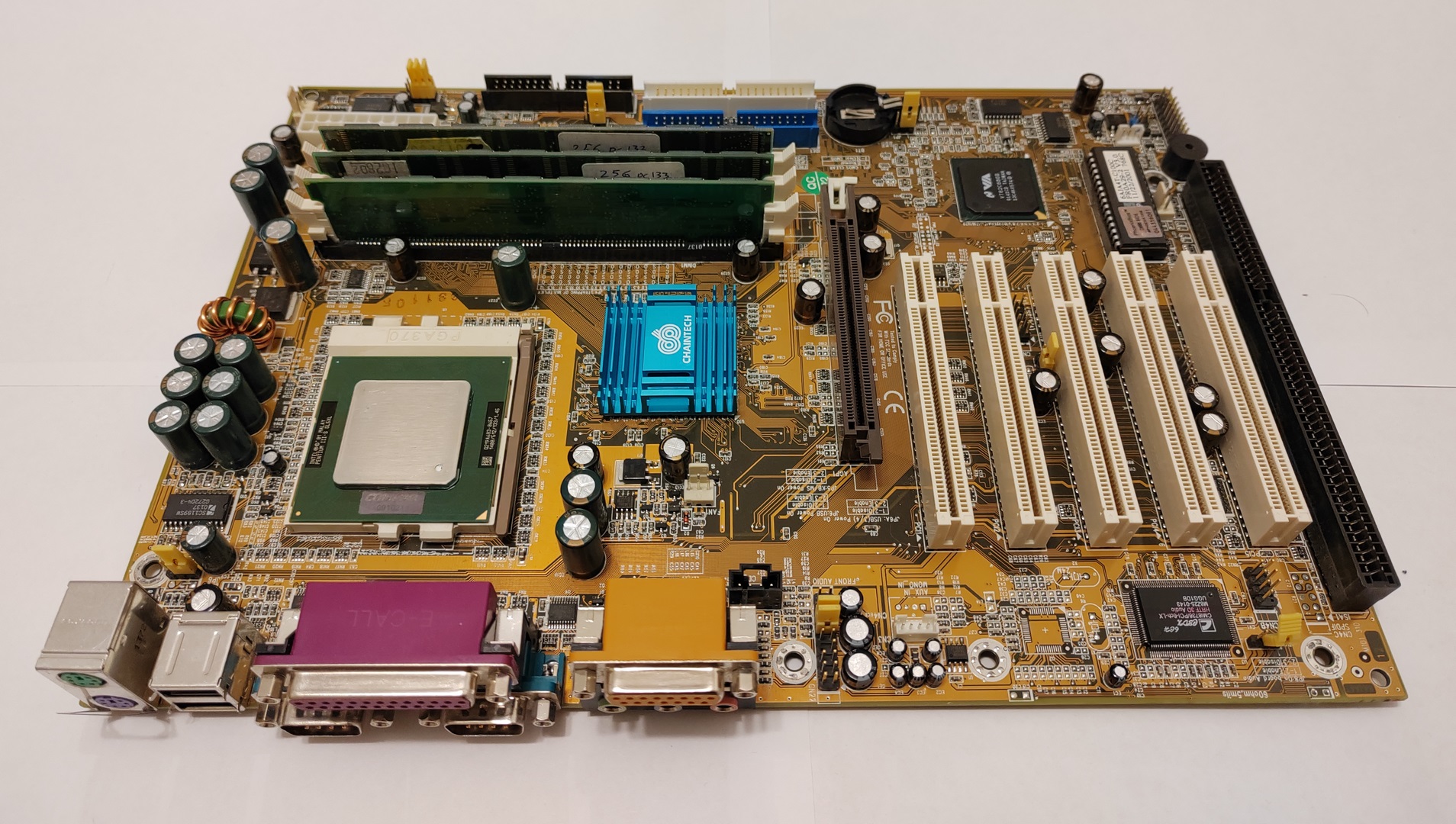

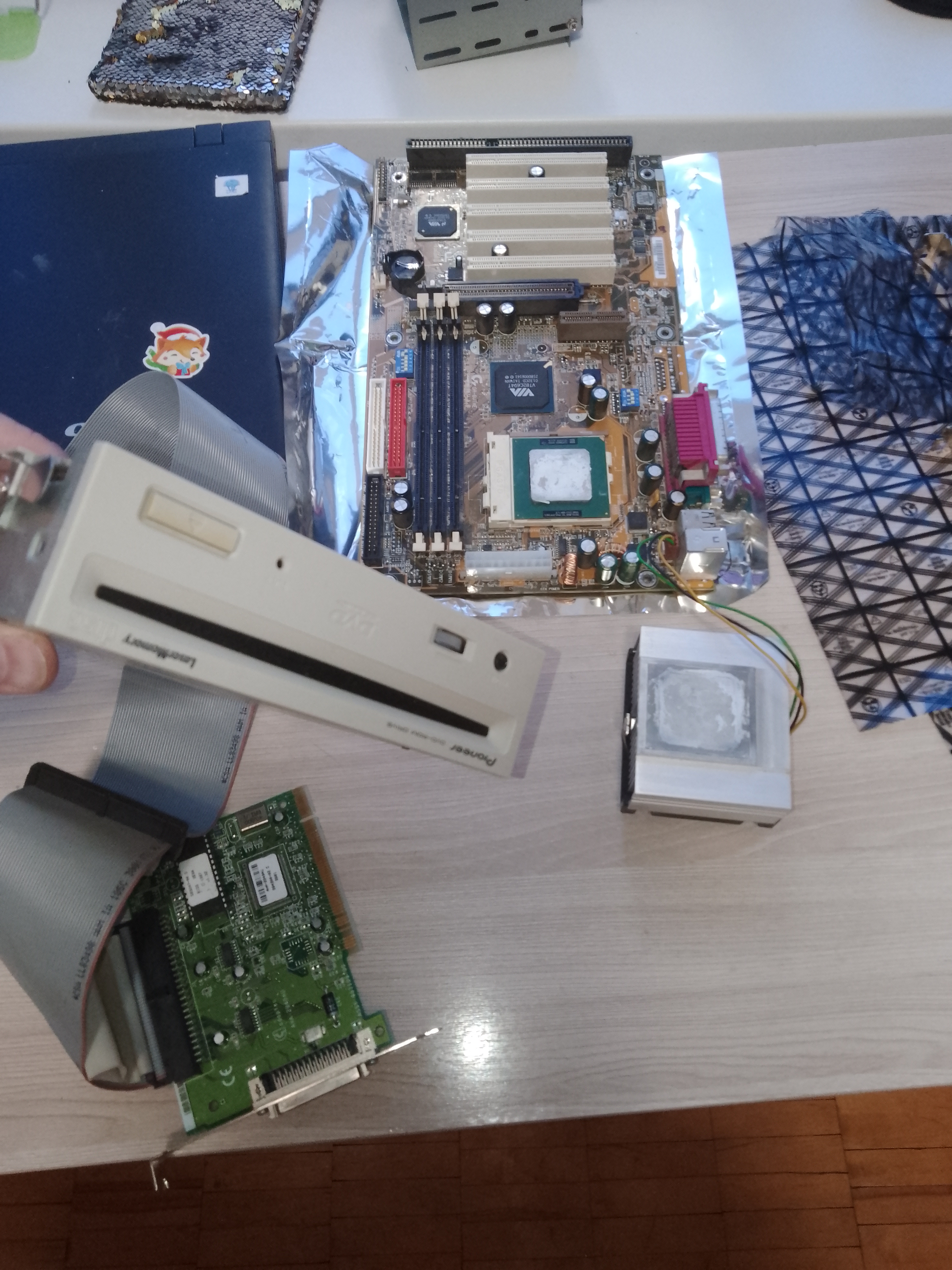

одна из недавних



Хорошая, с туалероном и иса. Есть черновые записи по исa:
Zida BX3D-CT 66, 68, 75, 83, 95, 100, 112 and 124 MHz
Chaintech CT-6BTM bios FSB 66-133, 3x ISA FSB/PCI=4
Pentium II, Pentium III Katmai, Coppermine
ASUS P2B-F
FSB 66-150, Pentium II, Pentium III Katmai, Coppermine, Pentium III Tualatin via adapter, 1024 MB
Shuttle HOT-637 Ver 1.x FSB 66, 3x ISA
ABit AB-BX6 2.0
FSB 83-100, Pentium II, Pentium III Katmai, Coppermine via adapter, 1024 MB Тестирование системных плат на чипсете i440BX
ECS P6BX-A+ FSB 100-133, Pentium II, Pentium III Katmai, 768MB
Intel SE440BX (Seattle) FSB 100, Pentium II, 768MB
Intel SE440BX-2 (Seattle 2) FSB 100, Pentium II, Pentium III Katmai, Pentium III Tualatin via adapter
MSI MS-6168 VER 2 1024 MB, 1x ISA
MSI MS-6163 V3.0 (BX13) FSB 83-133, Pentium II, Pentium III Katmai, Coppermine via adapter 1x ISA
Azza DIBX4/PT-DIBX4 Pentium II, Pentium III Katmai, Coppermine Slot 1, 384 MB, 1x ISA
https://theretroweb.com/motherboards/s/acorp-6via81p6bx/via/zx81 FSB:66, 75, 83, 100, 133 768 MB, 3x ISA, CAS Latency sdram.



C SDRAM 3 слота памяти для P3 и nForce 3 на Socket 754 c 3-мя слотами памяти, но они оба не поддерживают Dual Channel. А тут действительно странная конструкция - nforce2 ultra с 3-мя слотами.
Dimm Sockets (128-Bit Ddr Dual Channel) - AOpen AK79D-400VN Online Manual [Page 28]
Но, если присмотреться, в инструкции крайние слоты чуть-чуть отличаются по цветам (по тону синего цвета), значит для поддержки dual channel, скорее всего, туда и вставлять для поддержки.



Да не гоните, на нфорс2 абсолютное было большинство мамок с тремя слотами, как сказал выше @Колючий. И, кстати, довольно таки многие еще были без отдельного питания 12В.
С четырьмя, я помню, были гигабайты, да и то не все. Ну они странное иногда делали, вроде i865/875 с шестью слотами.
У меня, кстати, есть двухканальный S462 с четырьмя слотами. Но это VIA
ASRock > K7Upgrade-880

Мда, чайнтек один из любимых моих некробрендов для материнок, жаль, в наших краях редко встречался в то время.



Большинство материнок на i815 - с тремя слотами, можно зайти в поиск по картинкам и убедиться самостоятельно.



редко обновляется тема, надо обновить. Урвал по случаю прям вот у себя в городе, что бывает крайне редко. Особенно приятно когда в лоте сносного сразу и много, и в хорошем хотя б косметическом состоянии.



CT2970
Introduced: 1996
FM Synth: Creative CT1978-TAP (CQM)
Plug & Play: Yes
Wavetable Header: Yes
CSP/ASP Chip: No
Known DSP Versions: (unknown)
Known Board Revisions: 19606
FCC ID: IBACT-SONATE
The CT2970 was an OEM version for Hewlett-Packard. These have the CT2502 (ViBRA) chips and are Plug & Play.
---
Подгружать банки sound fonts вроде бы не умеет.



Для этого надо CT1920
Creative Labs Sound Blaster AWE32 Upgrade CT1920 - Higher Intellect Vintage Wiki
SB Awe32 Upgrade Card - Goldfinch! CT1920 \ VOGONS
CT1920 AWE32 Upgrade, Music volume \ VOGONS



Поддерживает 28 мб памяти ?



AWE32 Upgrade CT1920 Goldfinch... need some help and clarification. \ VOGONS



Обновление Windows 3.1 до 3.11 для рабочих групп. Требует наличия на диске Windows 3.1.

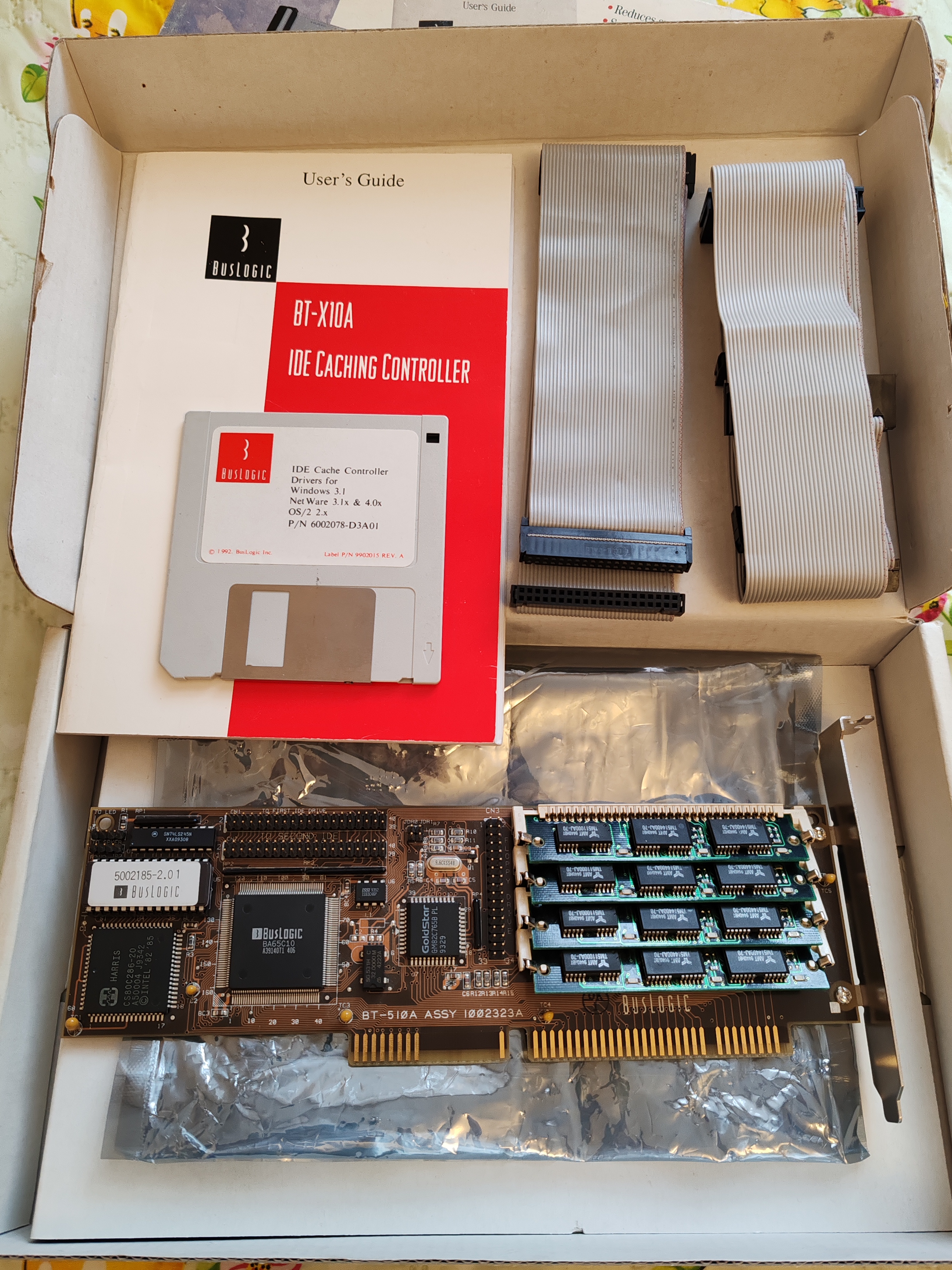

контроллер IDE



Не просто контроллер, а ускоритель. И, по совместительству, уничтожитель данных и файловых систем при малейшем сбое напряжения питания =)



шредер информации?

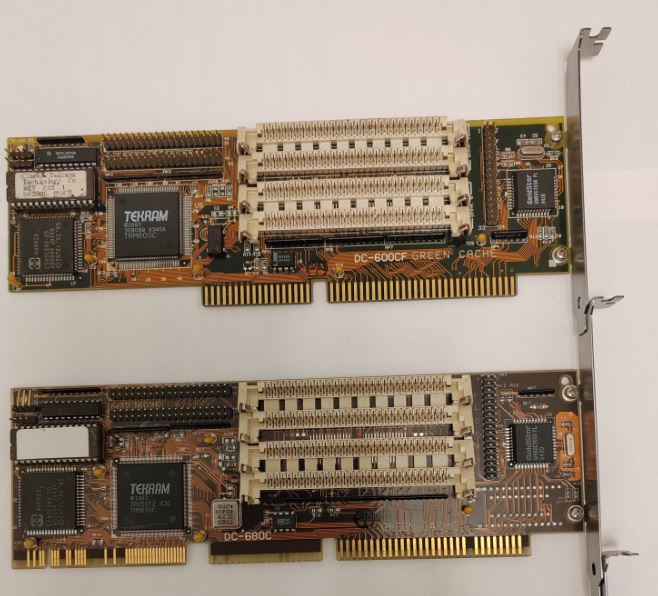

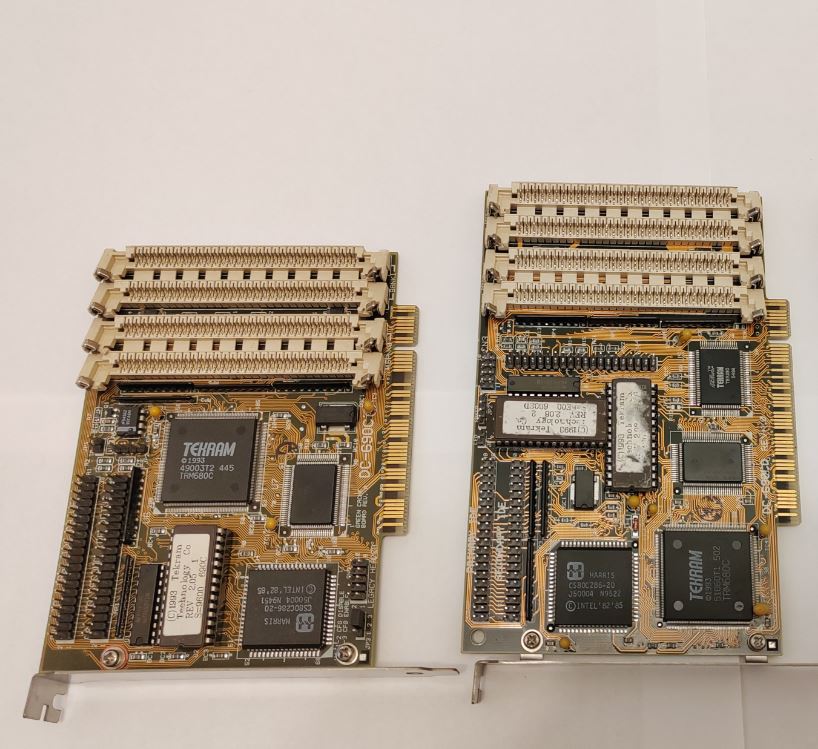

есть еще в исполнении Текрама на ISA, VLB и PCI

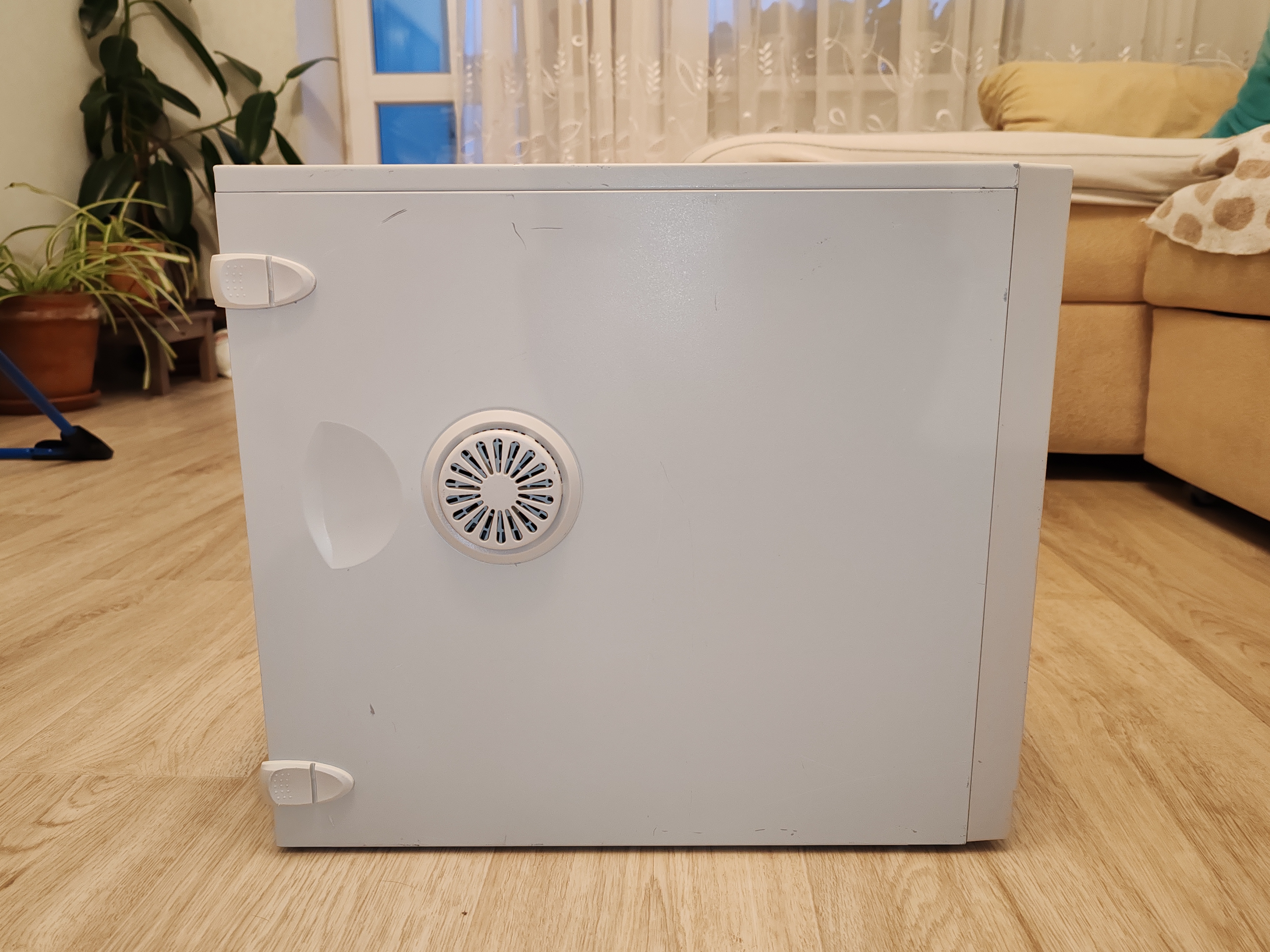

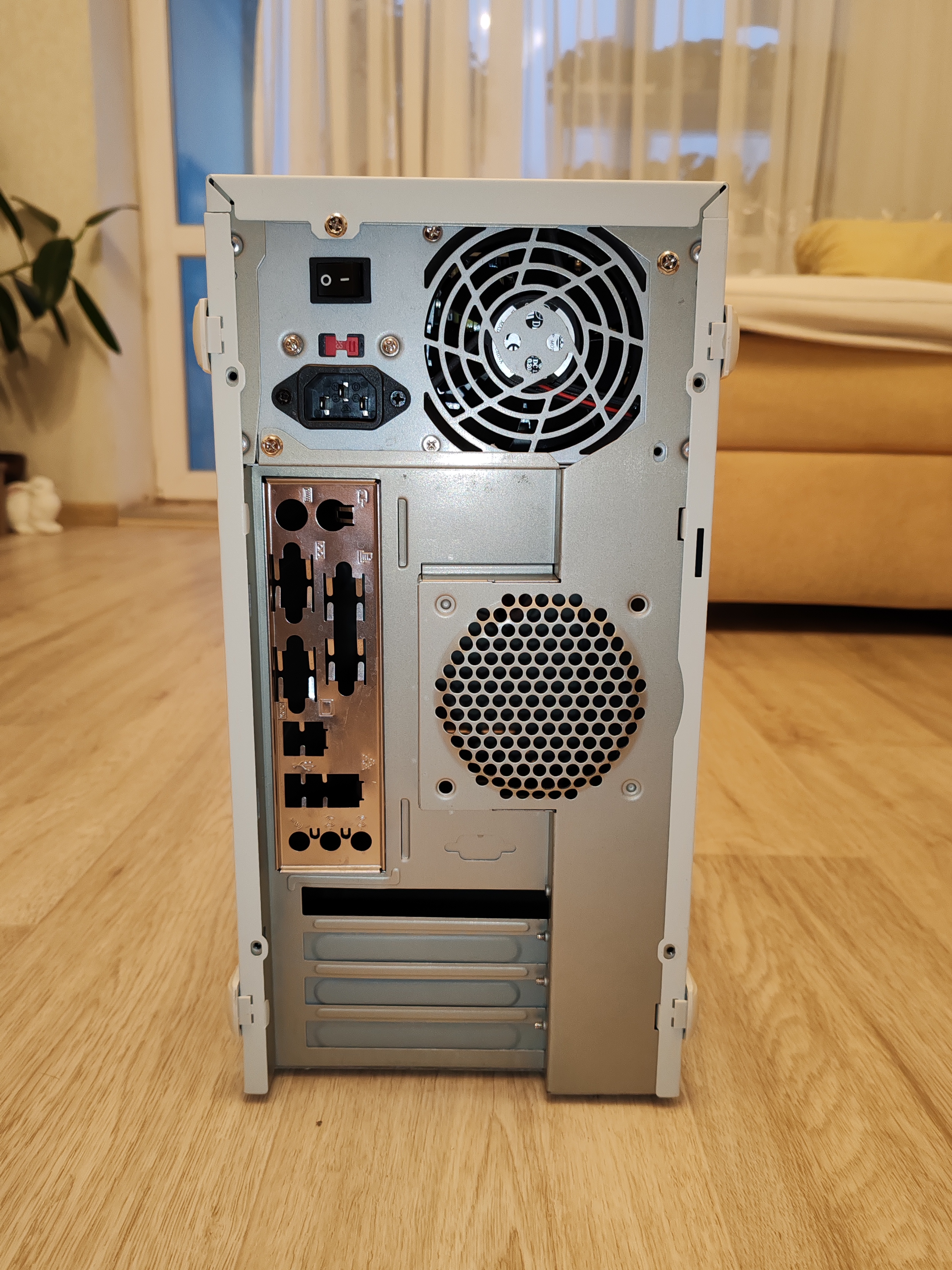

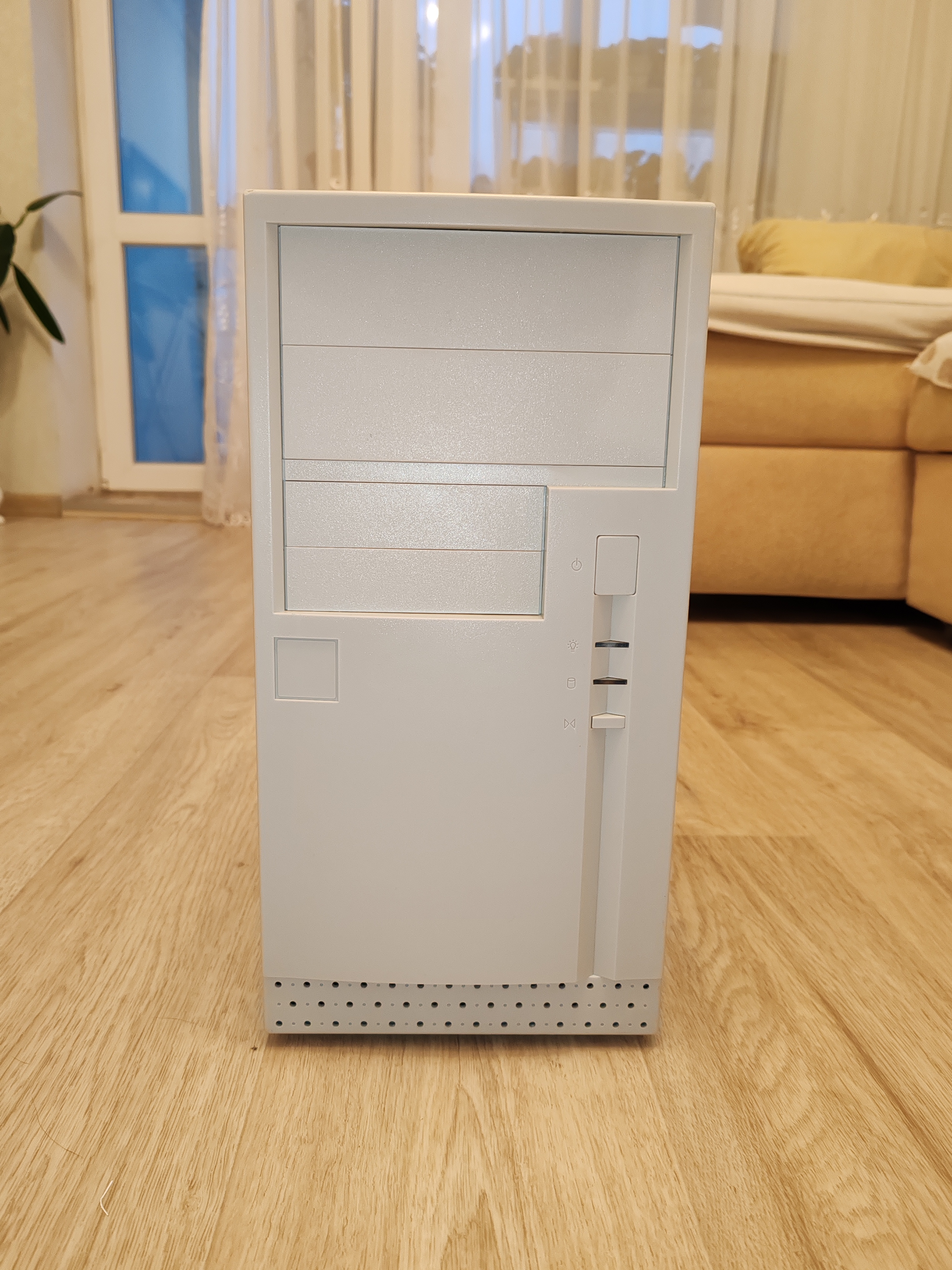

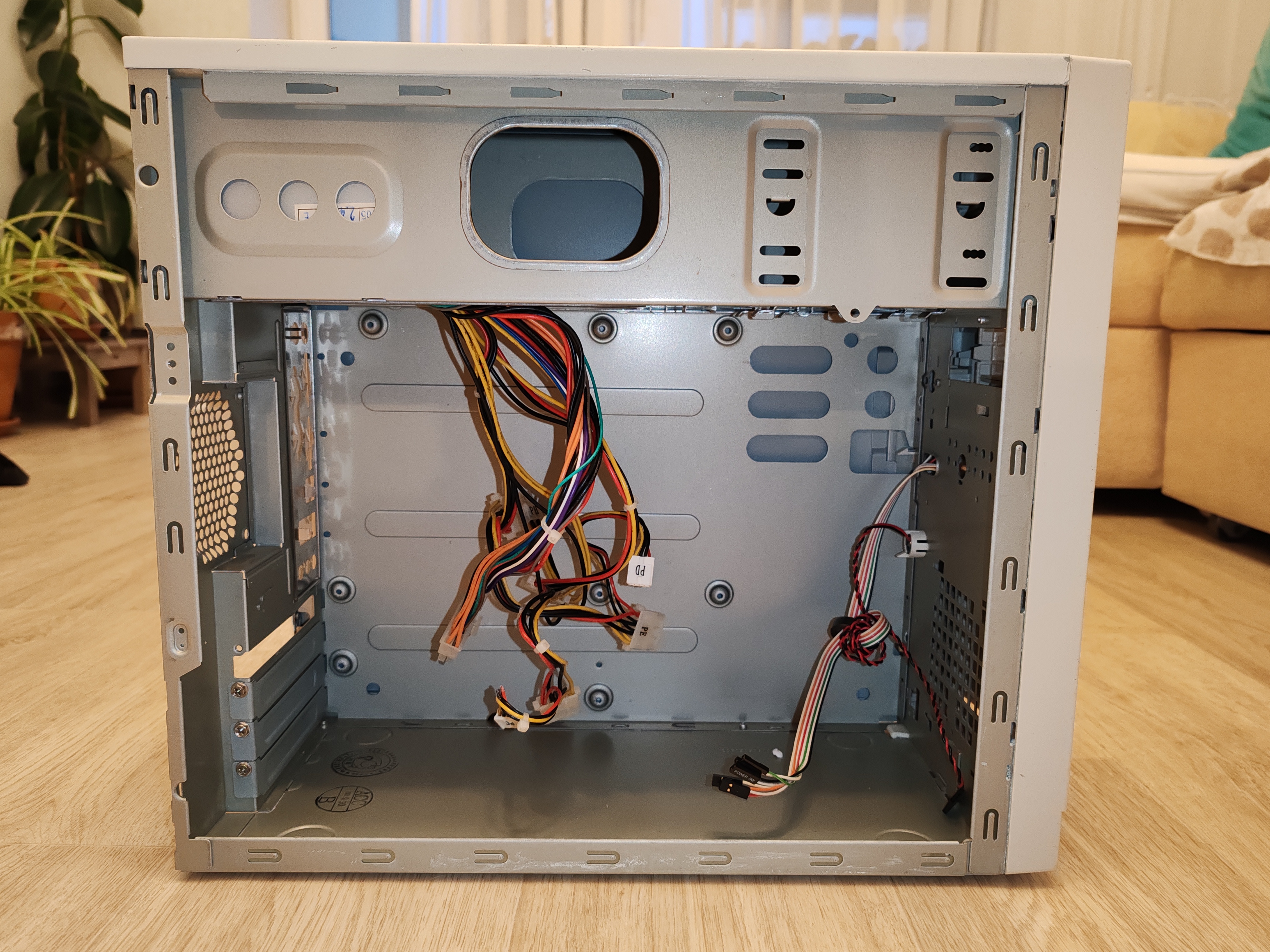

вот такой нечастый красавчик достался. теперь хочу переделать его в АТ формат.
и корзину найти для винта и флопа.



@Hustler, мой первый компьютер, на котором можно было погонять в нфс 4, андеграунд, вормс армагеддон, ворлд пати, кс соурс и т.п., был именно с таким корпусом. Правда соурс сносно работал под вин 98. Появился у меня в июне 2006 года, бесплатно знакомый отдал. У меня на то время был Целик3 800 МГц, 320 МБ, га-60хт и мх440 с сдр.
Начинка была целик 1700 МГц и 845г встройка. Почитал статью про целик 2800 и пень 2000, и купил за 300 р. пень на Молотке, выбора не было тогда большого.

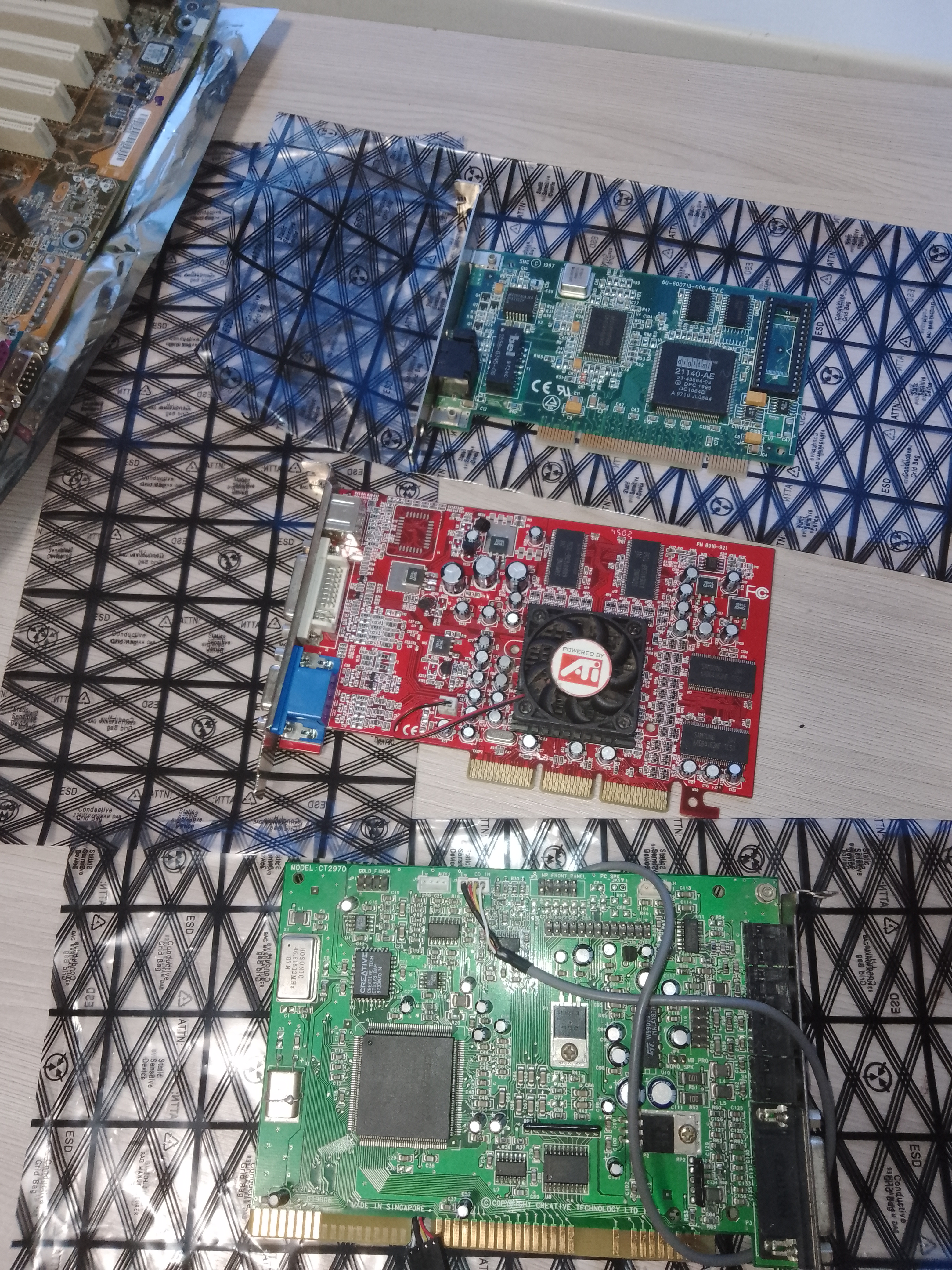

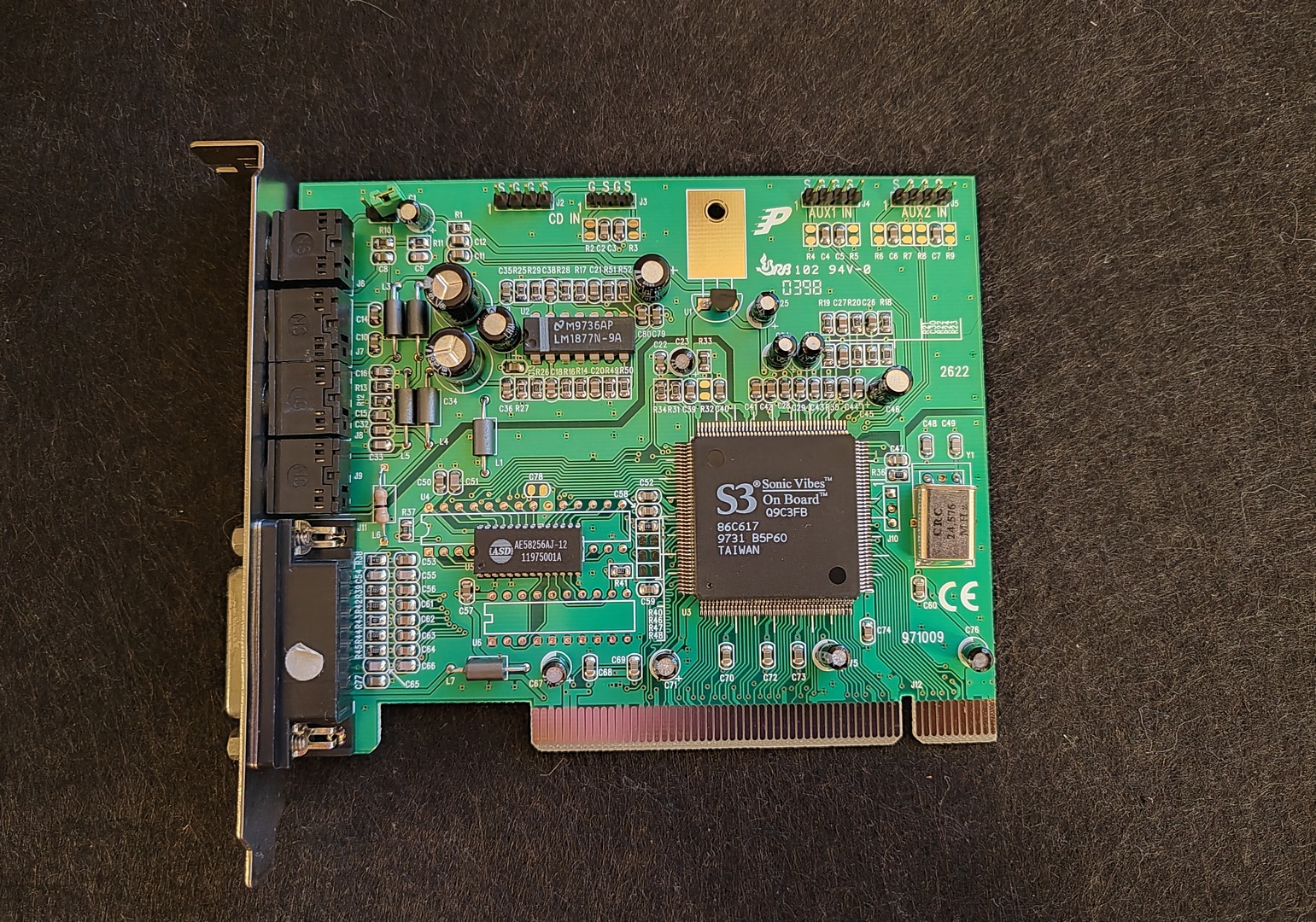

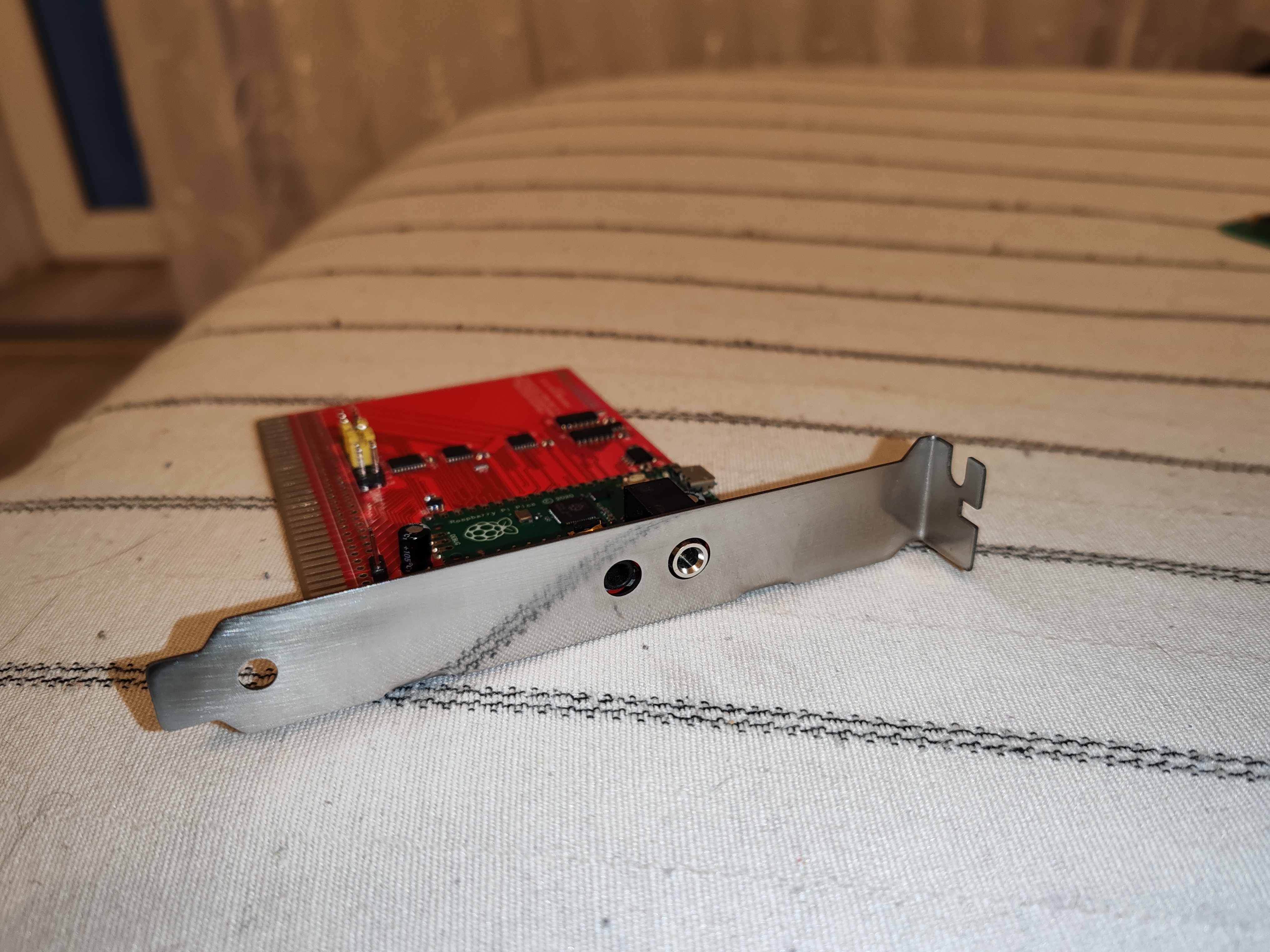

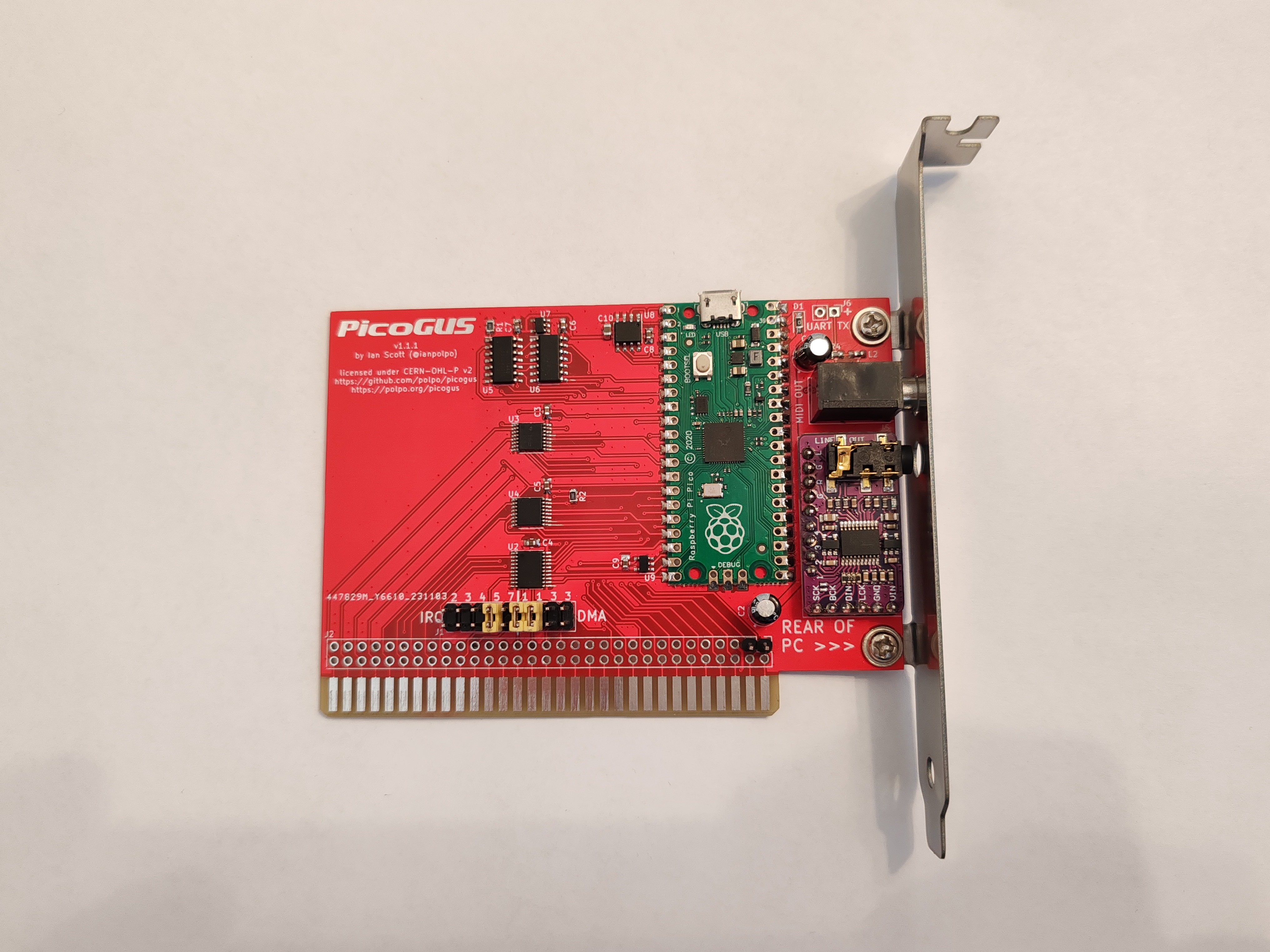

пару свежих карт
