Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Ещё один MKE.

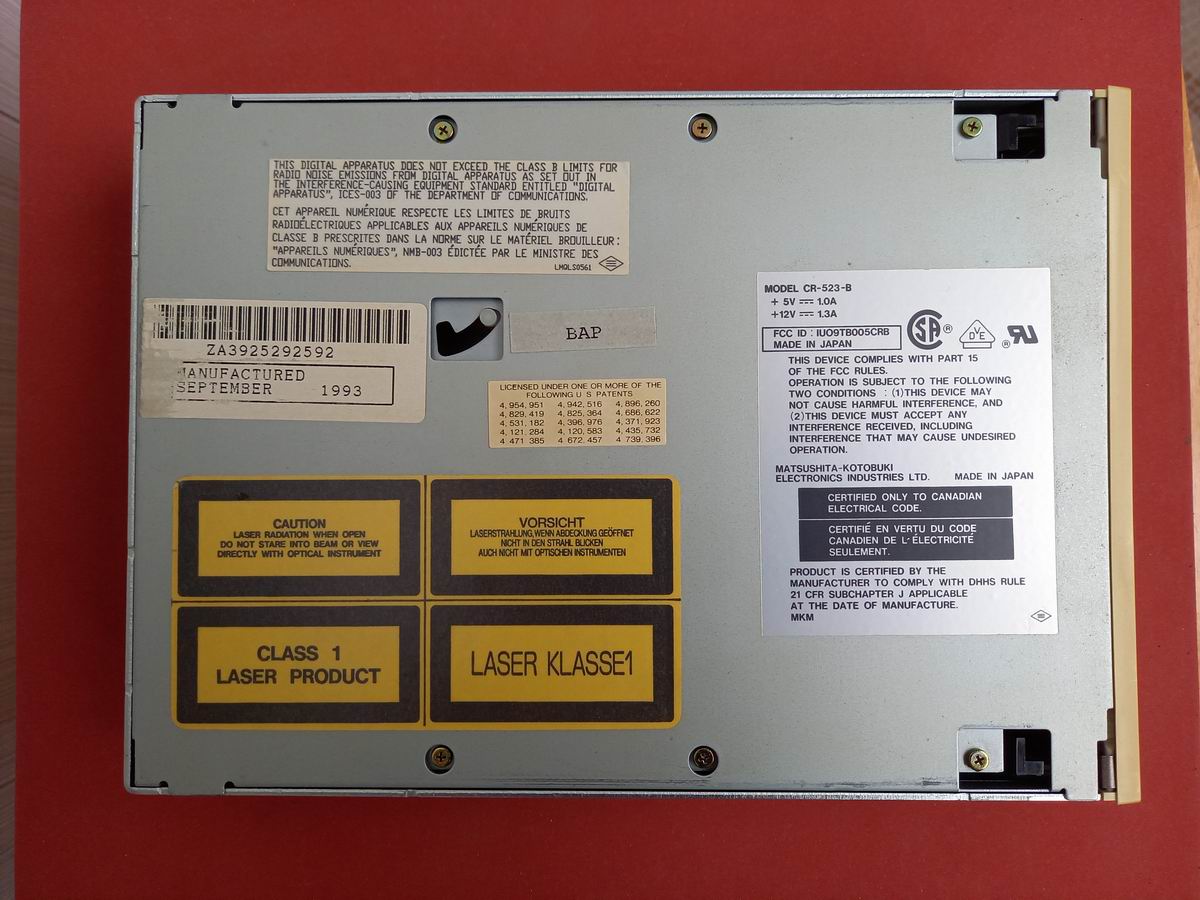

Panasonic CR-523-B

Из системника с авито.

Болванки с озона читает)



@Sirruf, удивительно, что аппарату 30 лет, и он ещё работает.
Интересно вы для профилактики его разбили или для ремонта?



Старые лазеры живучие обычно. Но оптика загаживается пылью и частичками засохшей смазки. А иногда внутри мох растёт.
Поэтому полностью разбирал и мыл с трилоном, голову полоскал в дистилляте.
Потом собирал и смазывал графитовой смазкой, как в оригинале)



А вот это интересно. Просто дистилированная, не деионизированная вода?
Надо попробовать, пока только продуваю сухим воздухом линыз, полоскать не пробовал. Сколько сушил?
И смазка точно нужна графитка? Она ж подсыхая пытить будет ацки. Не лучше ли что-то вроде привычной для принтеров?



Обычная дистиллированная в бутылках. Сначала в водопроводной с моющим средством, потом в дистиллированной. И сушить на батарее или феном.

Сушил часов 12, как платы. Если голова более-менее открытая, она быстро сохнет. А если герметичная, её лучше вообще не мыть, могу разводы остаться от медленного высыхания.

В этом приводе оригинальная смазка была именно графитовая.
Обычно смазываю SW-92.



Что-то специальное используете или обычное жидкое мыло (ПАВ)?



фейри или гель для стиралки.



Ясно, спасибо за ответы.
Тоже планировал обслужить свои старые приводы, и теперь знаю чем их лучше мыть и смазывать благодаря вам.)

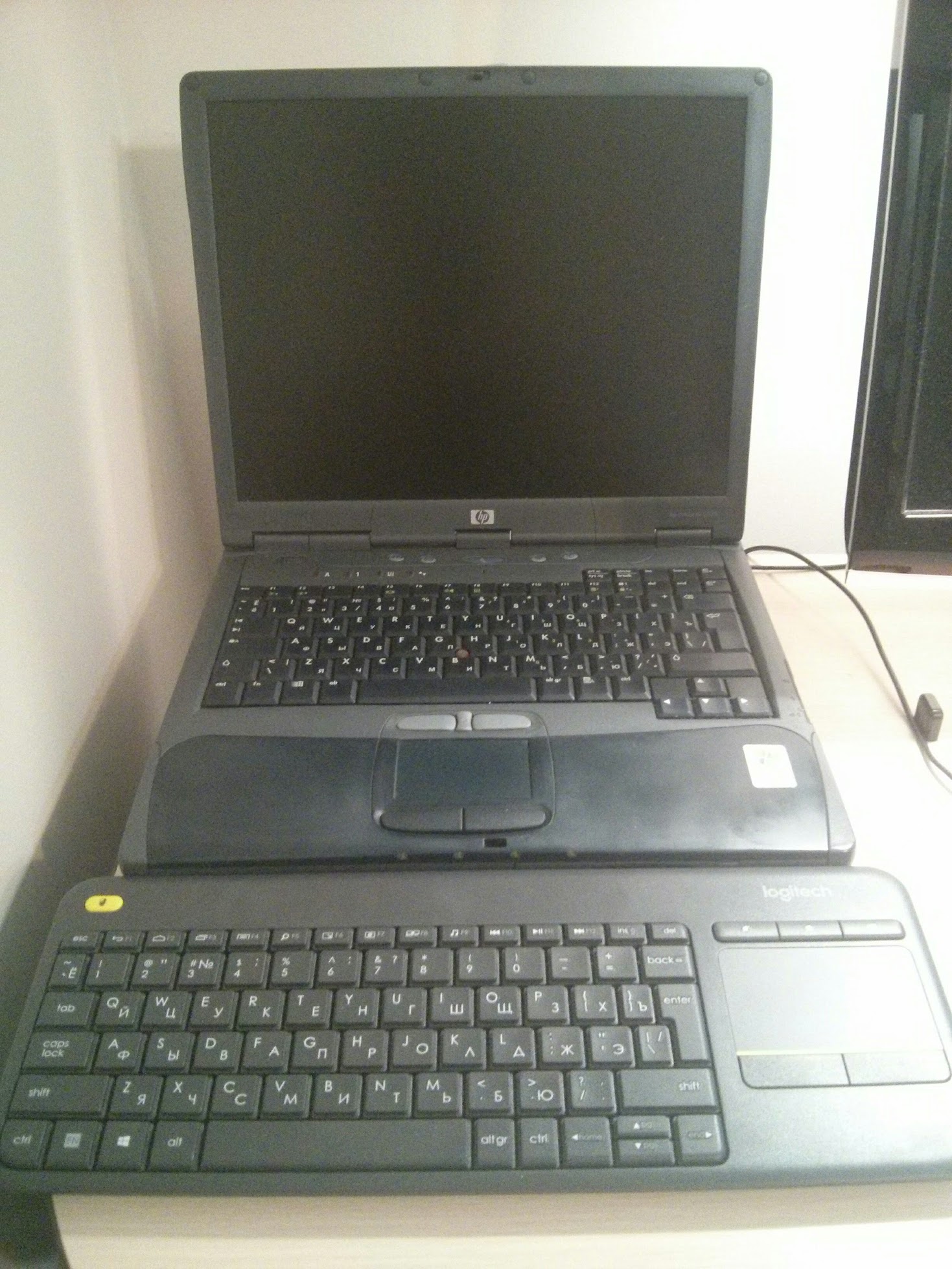

HP Omnibook 6100, очень понравился модульностью, есть под него и флопик и привод и просто заглушка, батарею восстановил, живет часа 4 а то и больше. Отлично работает на пониженной частоте 700 (вместо 1000), охлад даже не стартует, т.к. температура не доходит до 65гр. 1 Гиг оперативы - 2 планки по 512Мб в радиаторах (просто такие планки попались на алике).

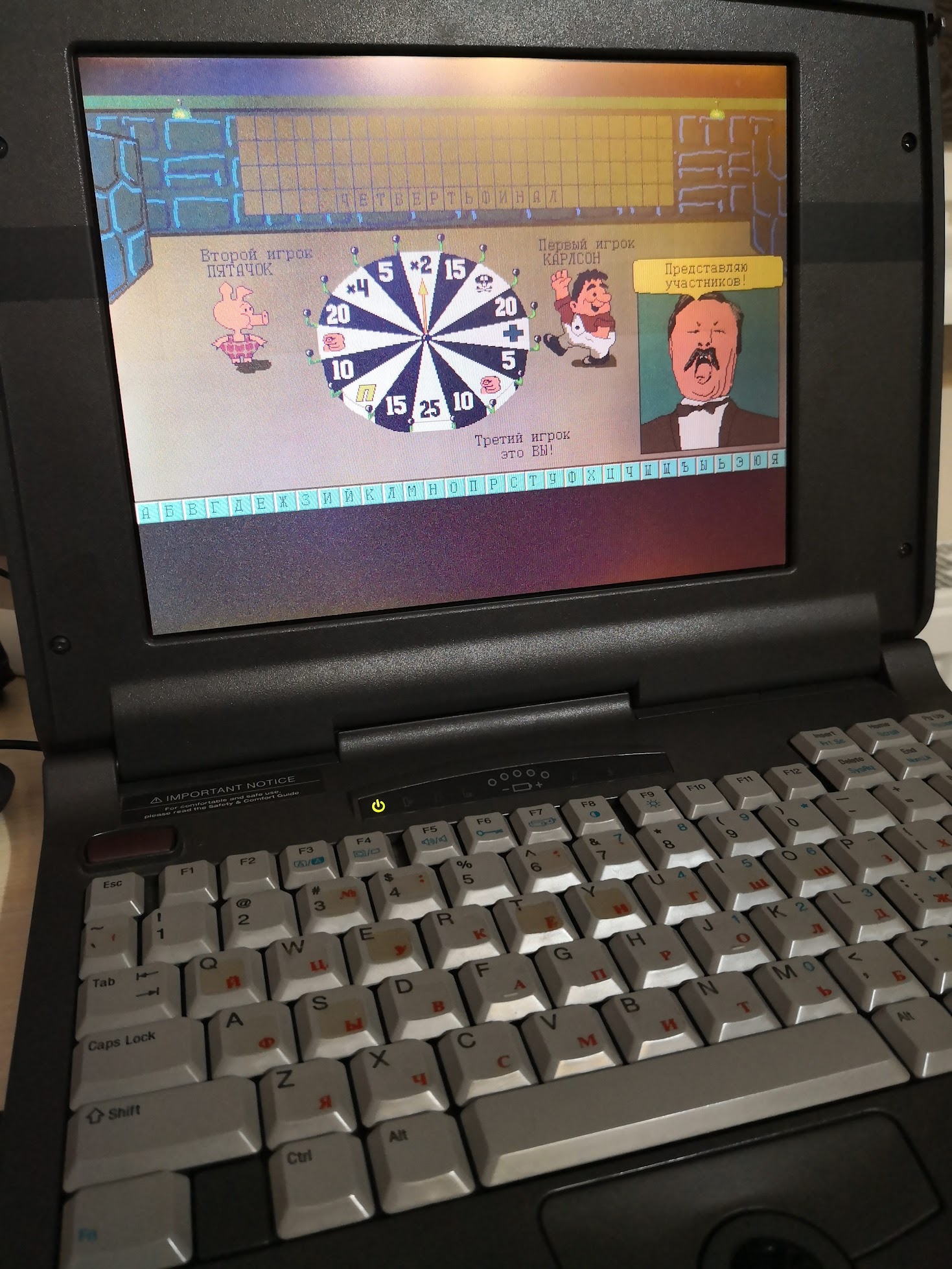

Compaq Armada 1120, состояние не очень, но то что на фото прям неплохо выглядит. Конфиг уже не помню, что то типа первого пня, звуковой нет, только спикер.

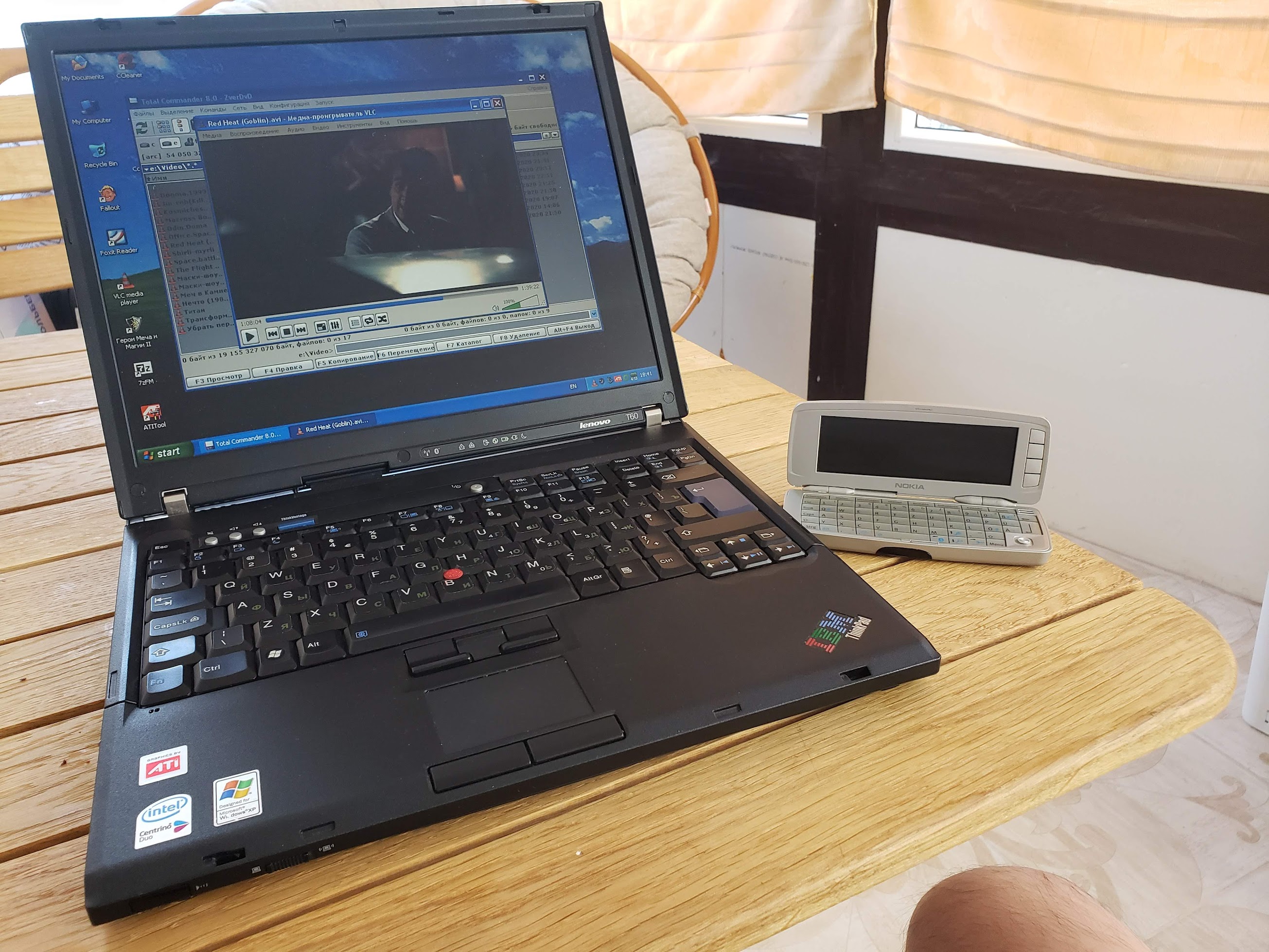

Thinkpad Т60 - на фото конфиг с radeon x1400 с узкой шиной (64bit). Сделал penny mod, в целом очень холодная машинка получилась.

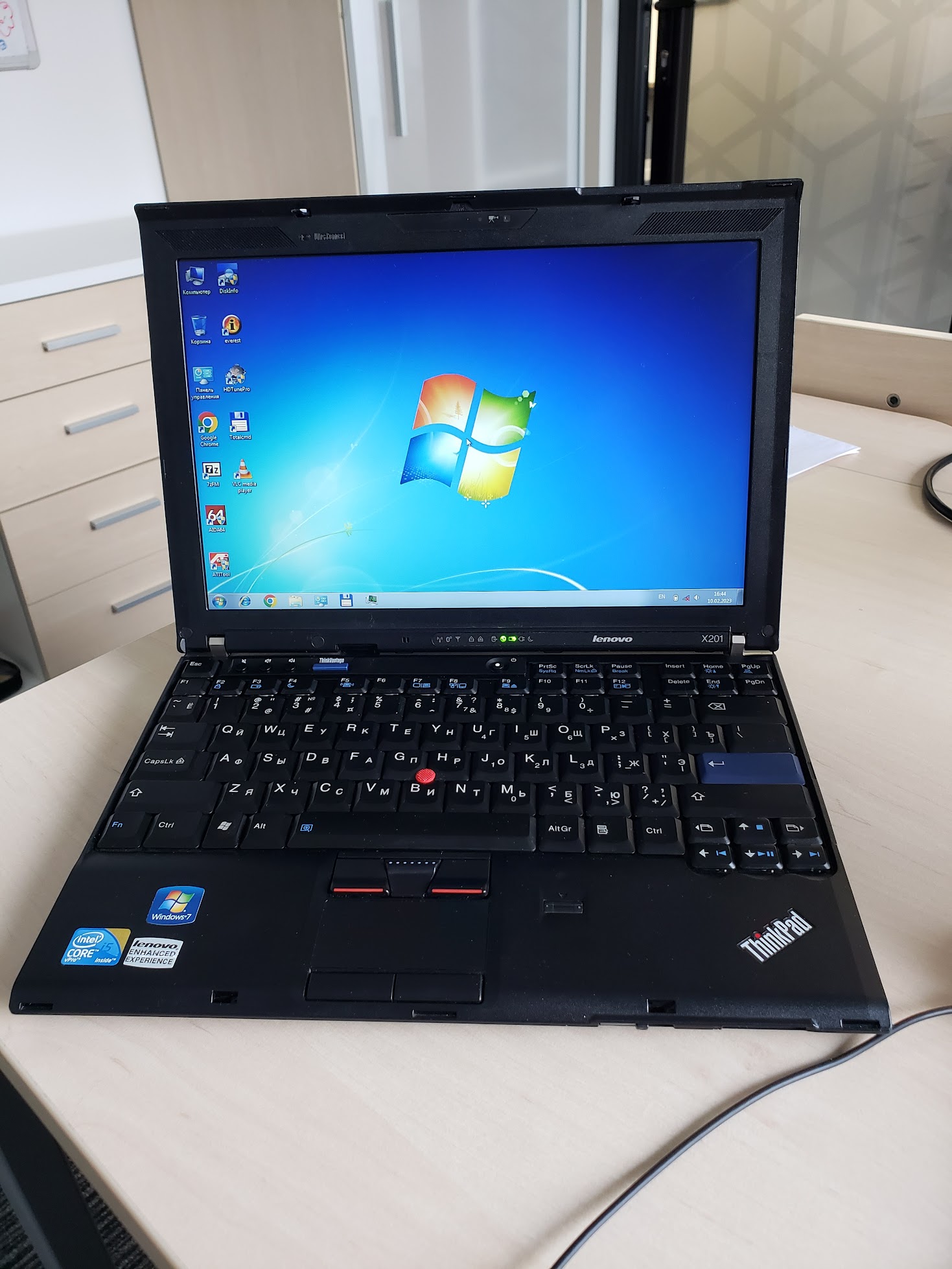

x201 - в целом норм экземпляр, батарею нашел на более менее честные 80-90 ватт, чуть потерт по углам, восстановил жесткость рамки экаран (сломана у многих т.к. за левый край экрана часто открывали). Единственное что подсветка не работает, не изучал, может шлейф сгнил (оказывается и такое бывает с этими аппаратами). На Win7 бегает очень резво. Много старых игр с костылями отлично работают.

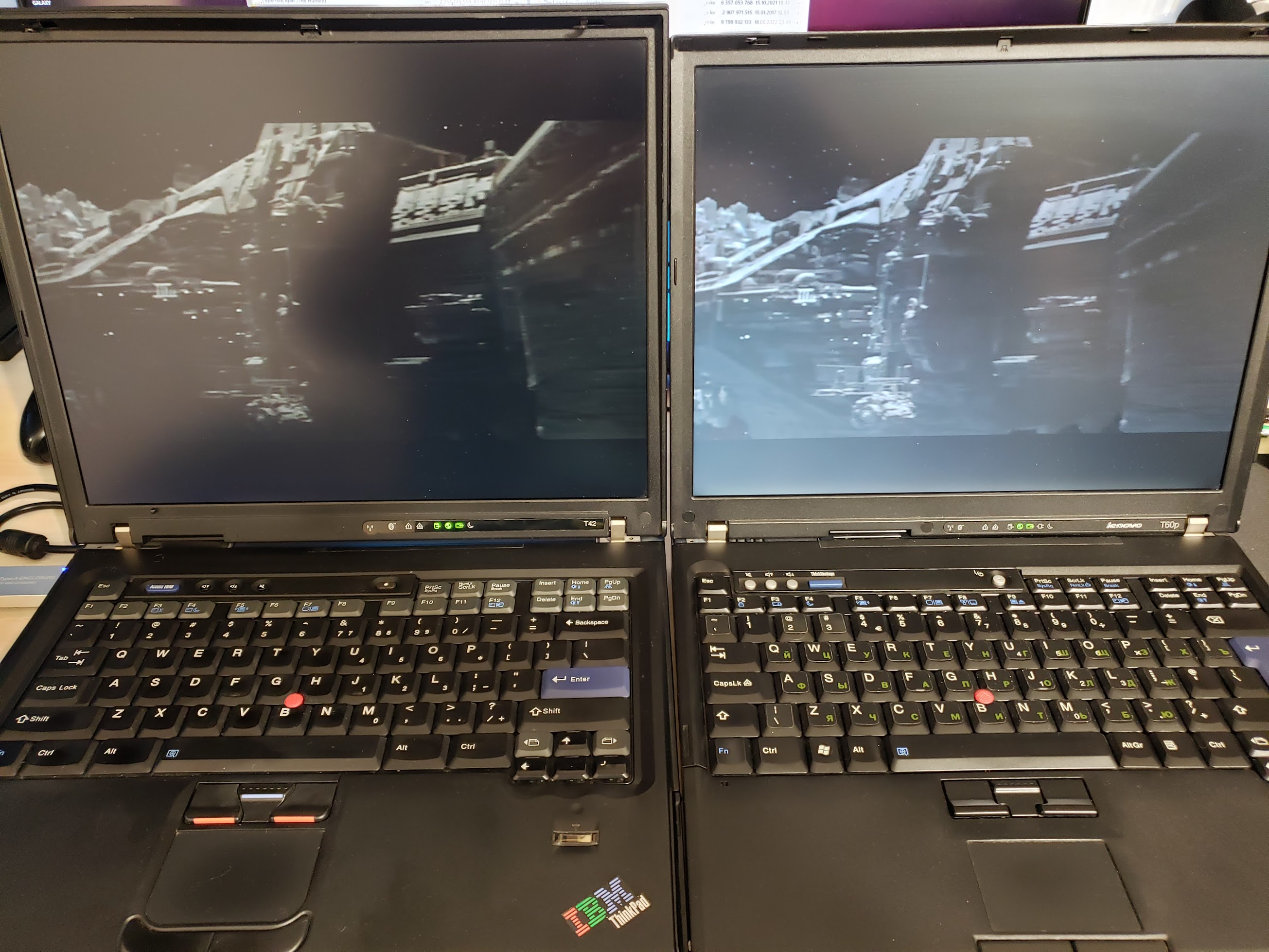

T60p и T42. Первый понятно в топ конфиге, с очень хорошим даунвольтом процессора (удачный экземпляр), но за счет видеокарты FireGL v5250 - очень жрущий, в покое около 14 ватт, под нагрузкой до 40-50 ватт. В старых 2D играх около 22Вт. Но зато отлично бегает max payne 2. А вот T42 крайне удачный как сам по себе так и конкретно экземпляр. Процессор работает на 1500 МГц при напряжении около 1В. Макс 2.1ГГц. Видео 9600, экран 1600x1200 IPS, что видно по фото. В покое потребляет около 10Вт, под макс нагрузкой около 30-35. В 2D играх типа героев или стратегий старых - 14Вт (800МГц проц, и видео с power play), что прям очень круто, можно на стандартной батарее играть часа 3, или фильмы смотреть часа 4. В общем это пока самый классный ноут для WinXP, в меру старый, в меру мощный, IPS экран это прям вау как круто, от батареи работает почти всегда без включения кулера. Из недочетов - видео (9600) имеет свой IHS - тепло распределитель, непонятно как приклеенный к кристаллу. Тепло отводится кулером через пластину которая лежит на IHS (без термопасты). Попробовал снять заводскую прокладку с кулера (непростое занятие оказалось), и использовать термопасту - увы результата почти ноль. Видео прогревается быстро, тепло отводится медленно, соответственно дно ноута при длительной эксплуатации ощутимо теплое, а т.к. отвод тепла плохой то и вентилятор не особо помогает.

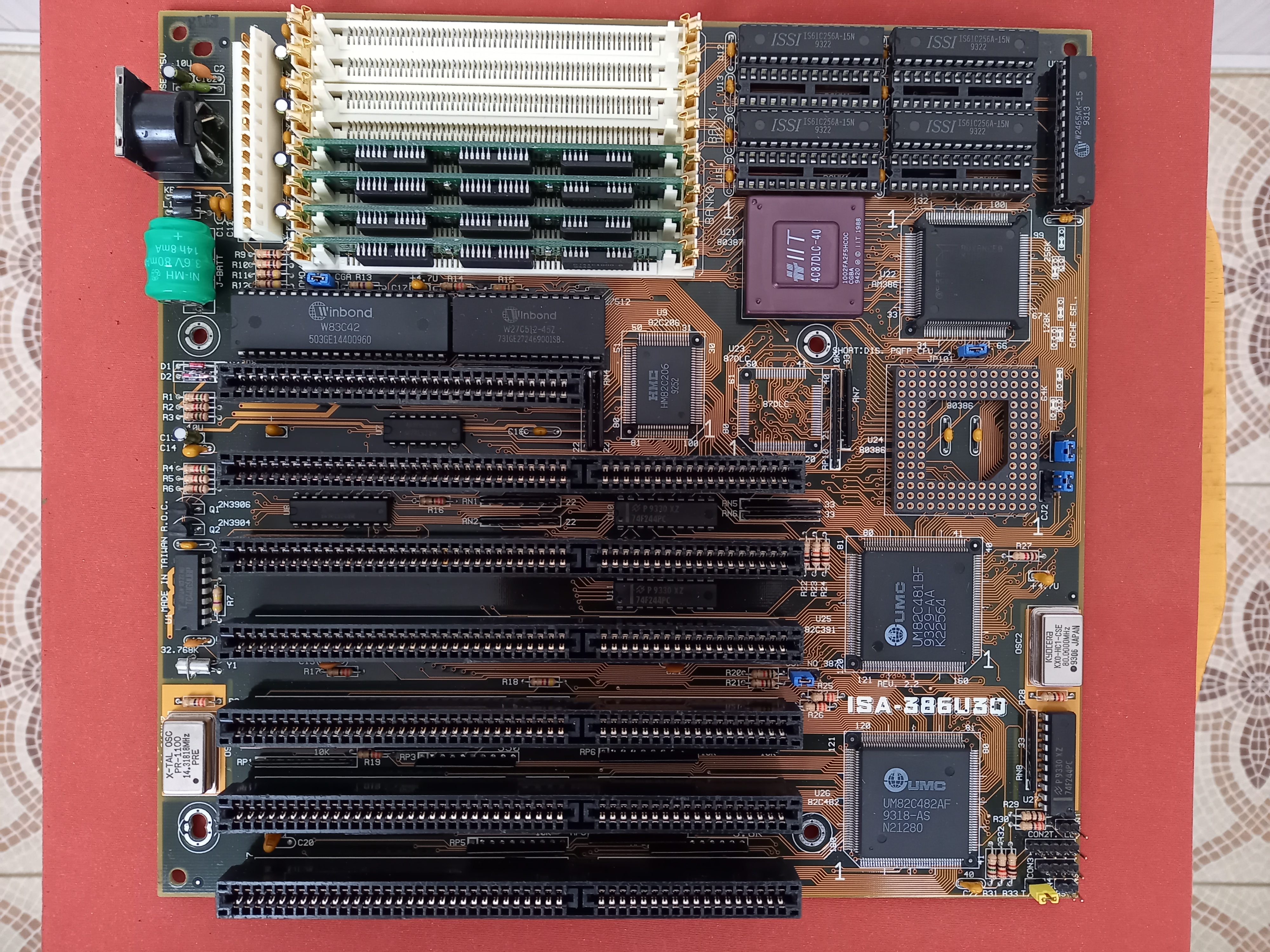

ASUS ISA-386U3Q



Кроме производителя интересен этот экземпляр только тем, что пришлось восстанавливать треть платы после металлистов.



@Sirruf, батарейку надо поскорее удалить
Жаль, стёрлись надписи на ЦПУ. Похоже, это AMD 386DX-33 или 40?
А что значит "после металлистов"?



AMD DX40 там обычный. Но можно ещё поставить и в сокет.

Это уже новый аккум)) Весь левый верхний угол менялся, включая разъёмы памяти. Металлистами было выкушено всё хоть немного блестящее.

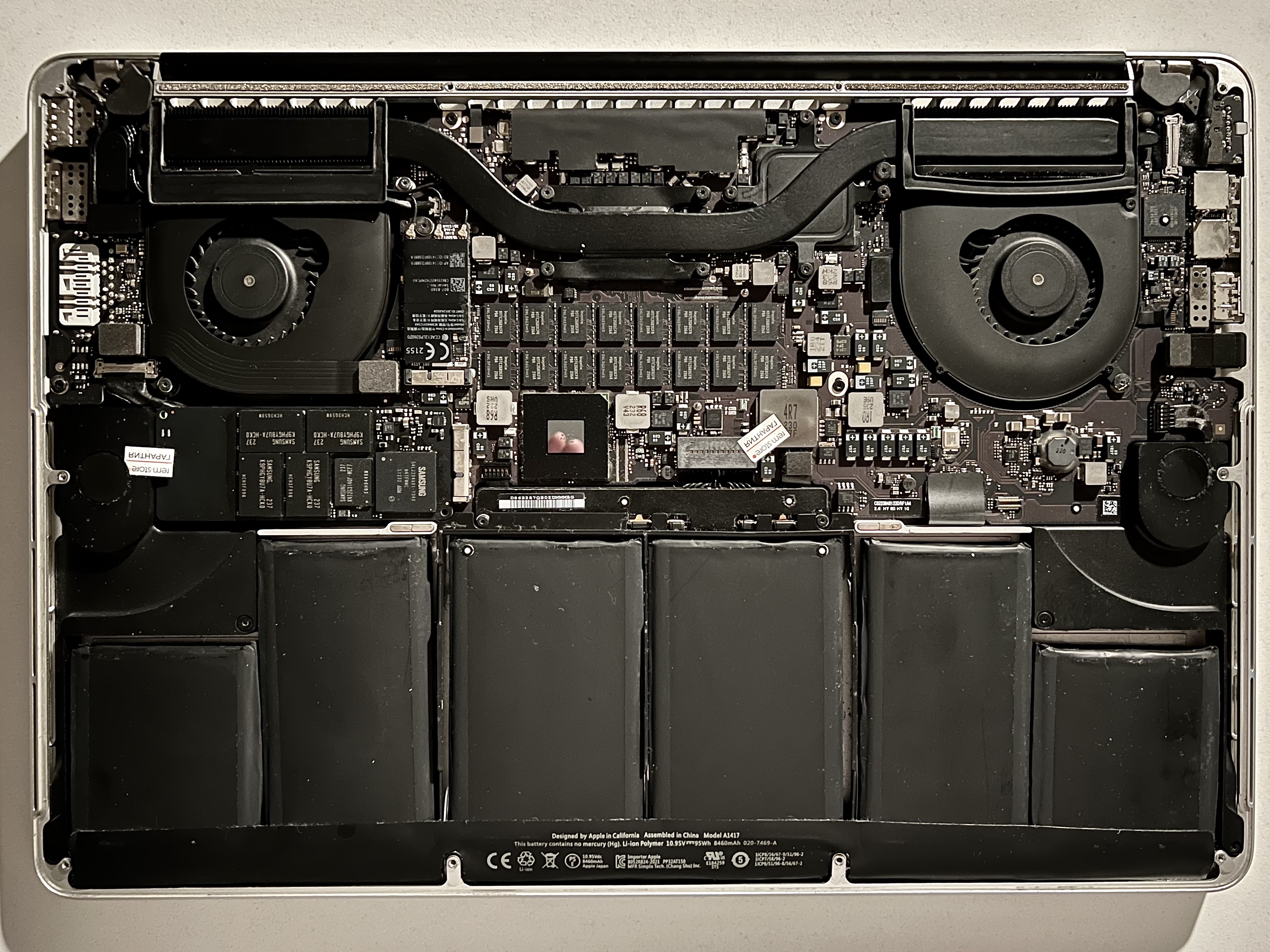

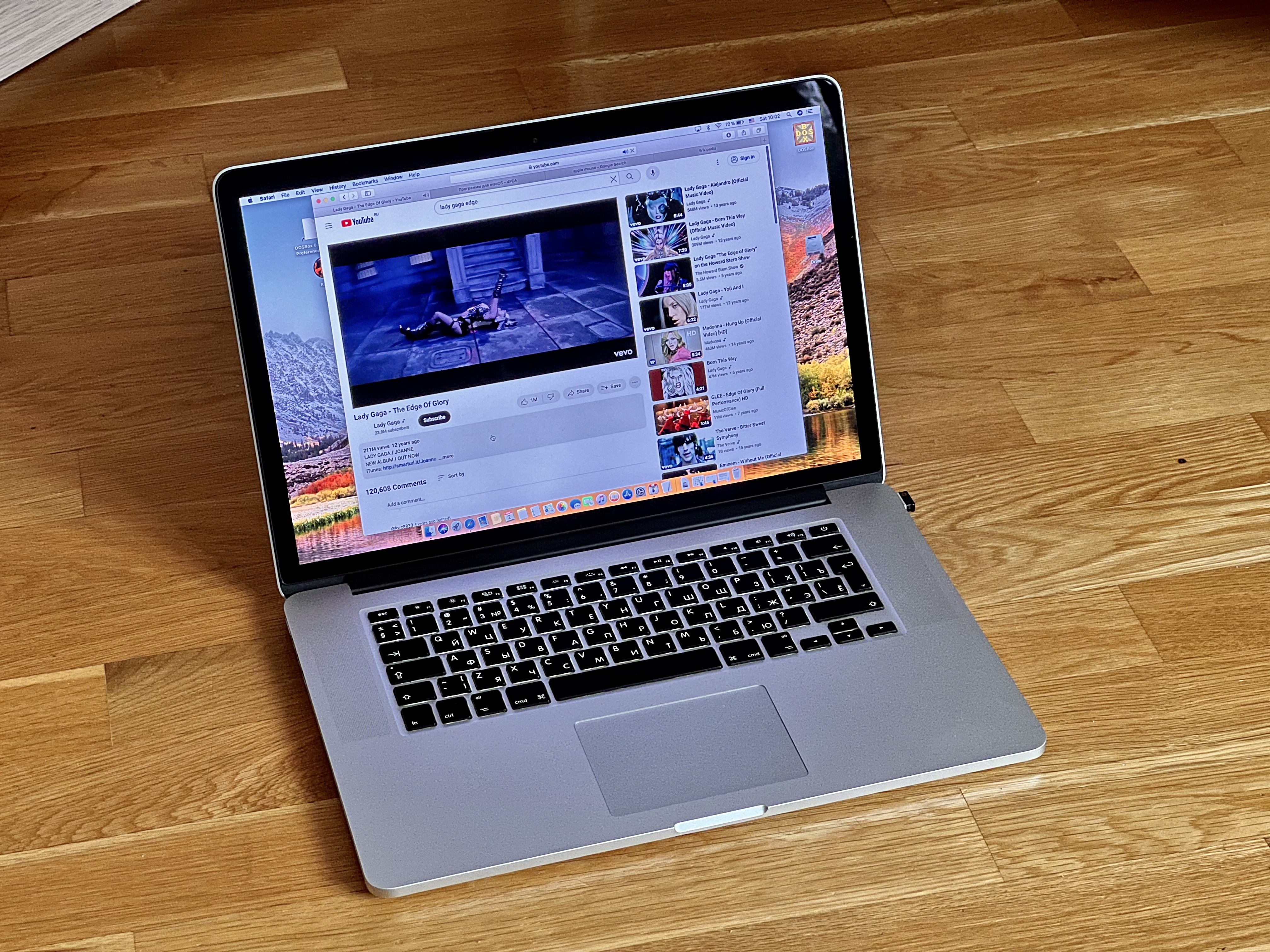

Купил MacBook Pro 15 Retina 2012г. Внутри i7@2.6 / 8Gb / 512SSD / Gf650m 1Gb. Закрыл гештальт, в определенном смысле Когда-то такой себе купил коллега, а у меня глаз запал. А щас он уже в разряд ретро перешел и подвернулось неплохое предложение, так что вот я и обладатель.

Машинка радует как тогда. Все еще роскошнейший экран с разрешением 2880х1800, тонкий корпус и железо, железо и еще раз железо. Очень уверенный аппарат.

Состояние более чем достойное, нет вмятин. По работе тоже нареканий нет. Есть только битый пиксель с краю, на черном виден ой как, но я пока взглядом не цепляюсь, может и переживу.

Операционку поставил 10.13 - High Sierra. В каком-то смысле не ни бе ни ме т.е. это и не оригинальная ОС ноута, ни самая свежая из доступных. В такой ситуации, в полной мере, раскрываются проблемы мака: внятная совместимость тут в рамках 2-3х версий ОС. Дальше или Элл что-то меняет или просто что-то ломается.

Найти нужный софт та еще задачка. Просто из аппстора поставить нельзя т.к. там держат только актуальные версии. В инете тоже гемор найти нужное т.к. толковых сайтов мало, разве что по торрентам ходить. Вот и приходится сидеть в темах подобной этой (macOS High Sierra 10.13 Works/Does Not Work Thread) и гуглить.

С играми еще хуже, софт то обновляют постоянно, так что в сотне версий что-то да найдешь рабочее на не актуальной ОС, а вот игры живут недолго и никто их не пилит потом. А фанаты чешутся под актуальное железо. В общем приключение.

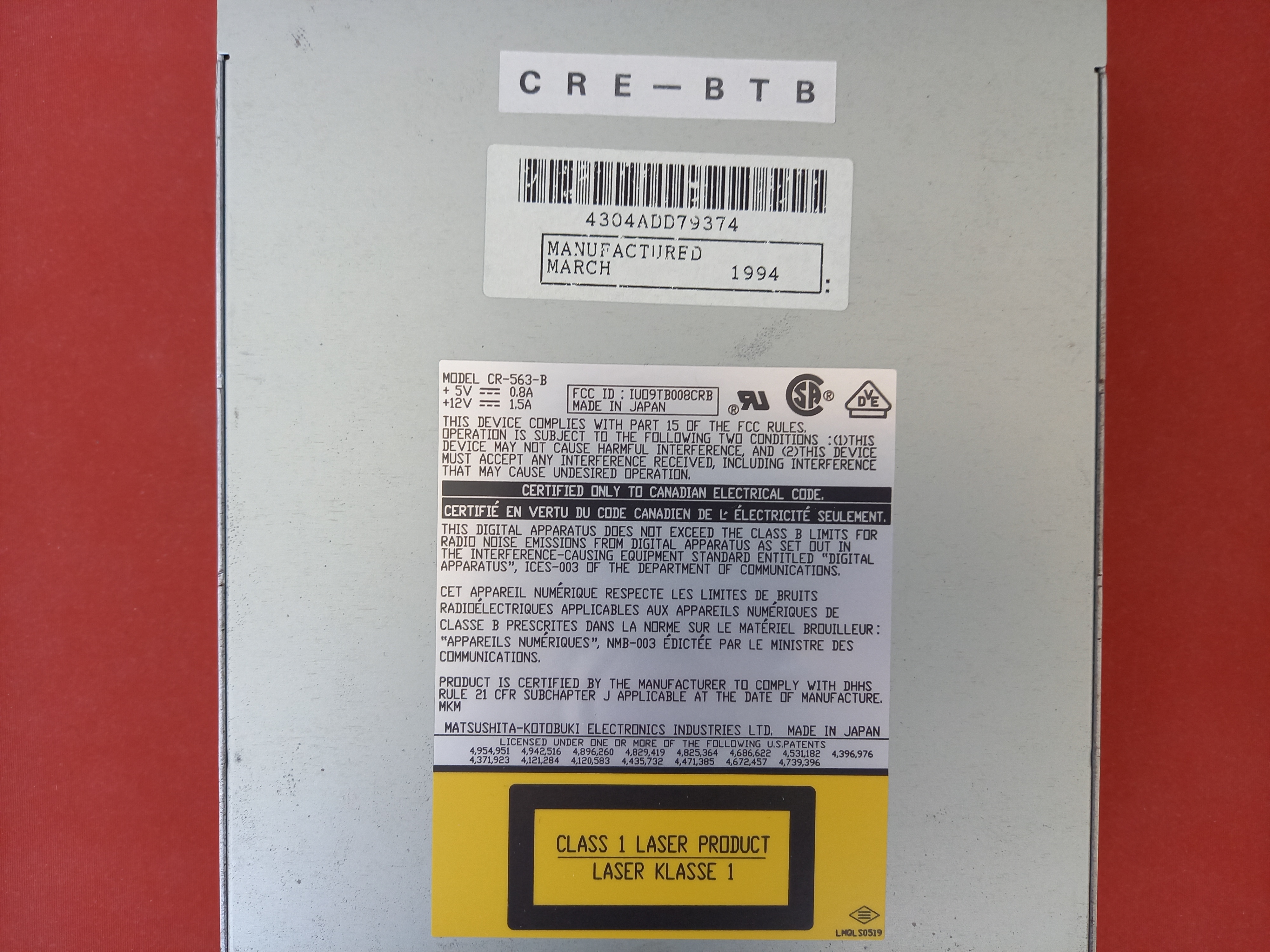

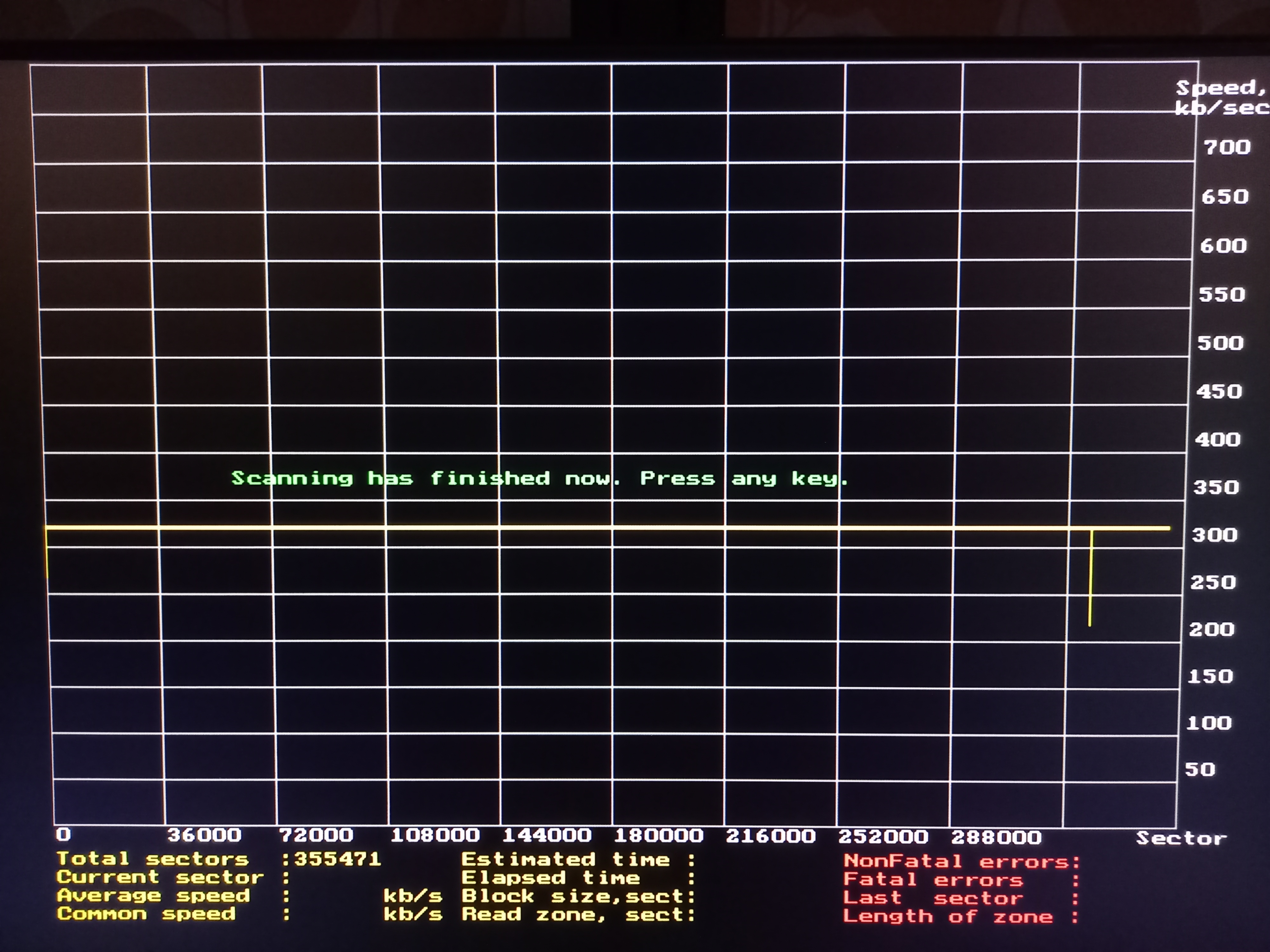

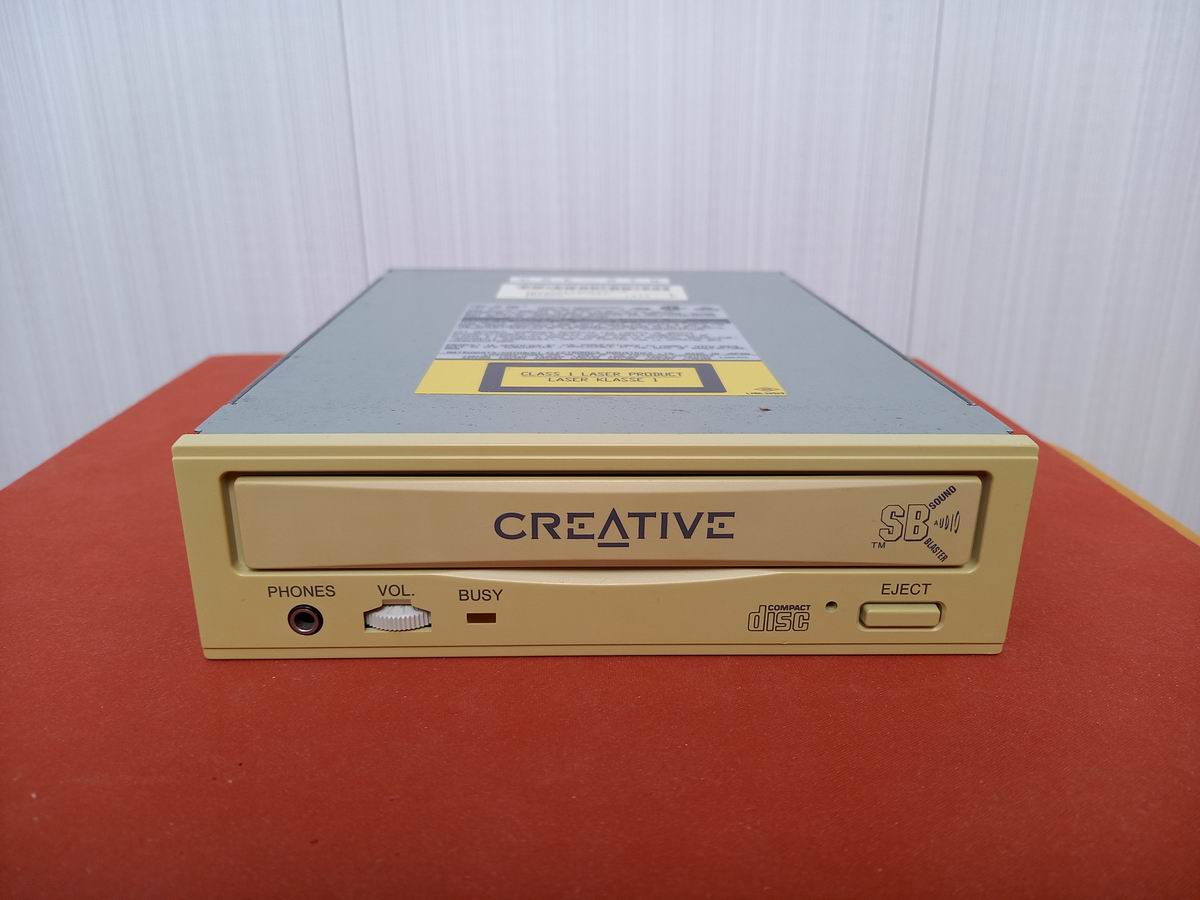

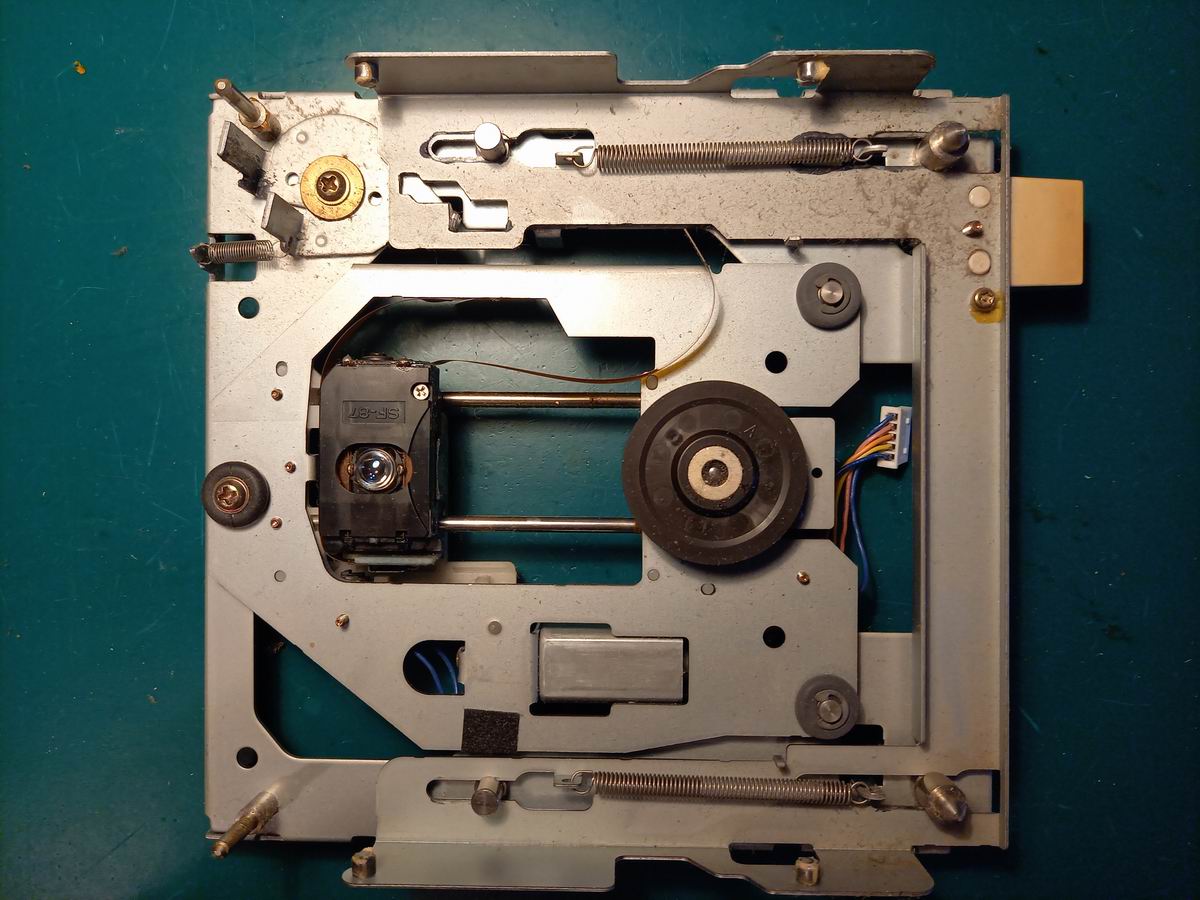

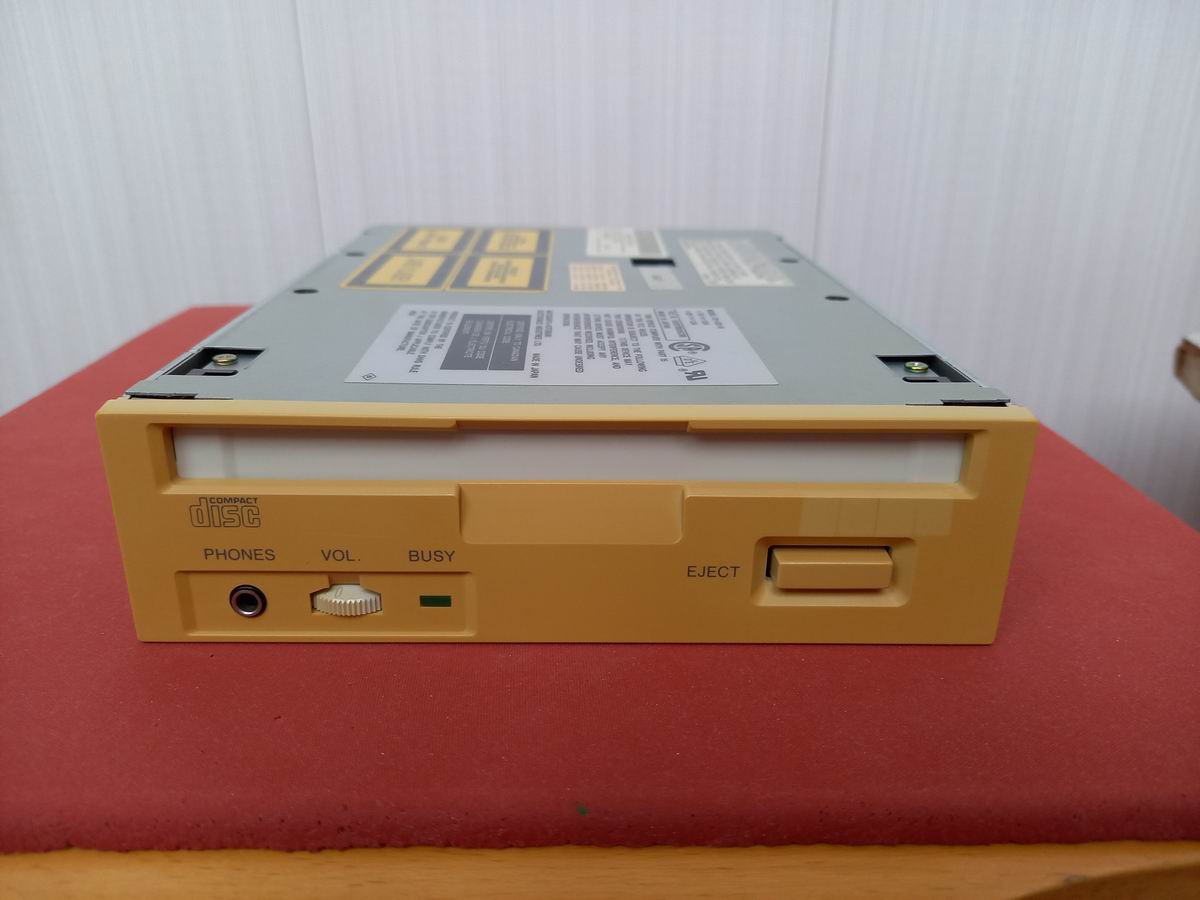

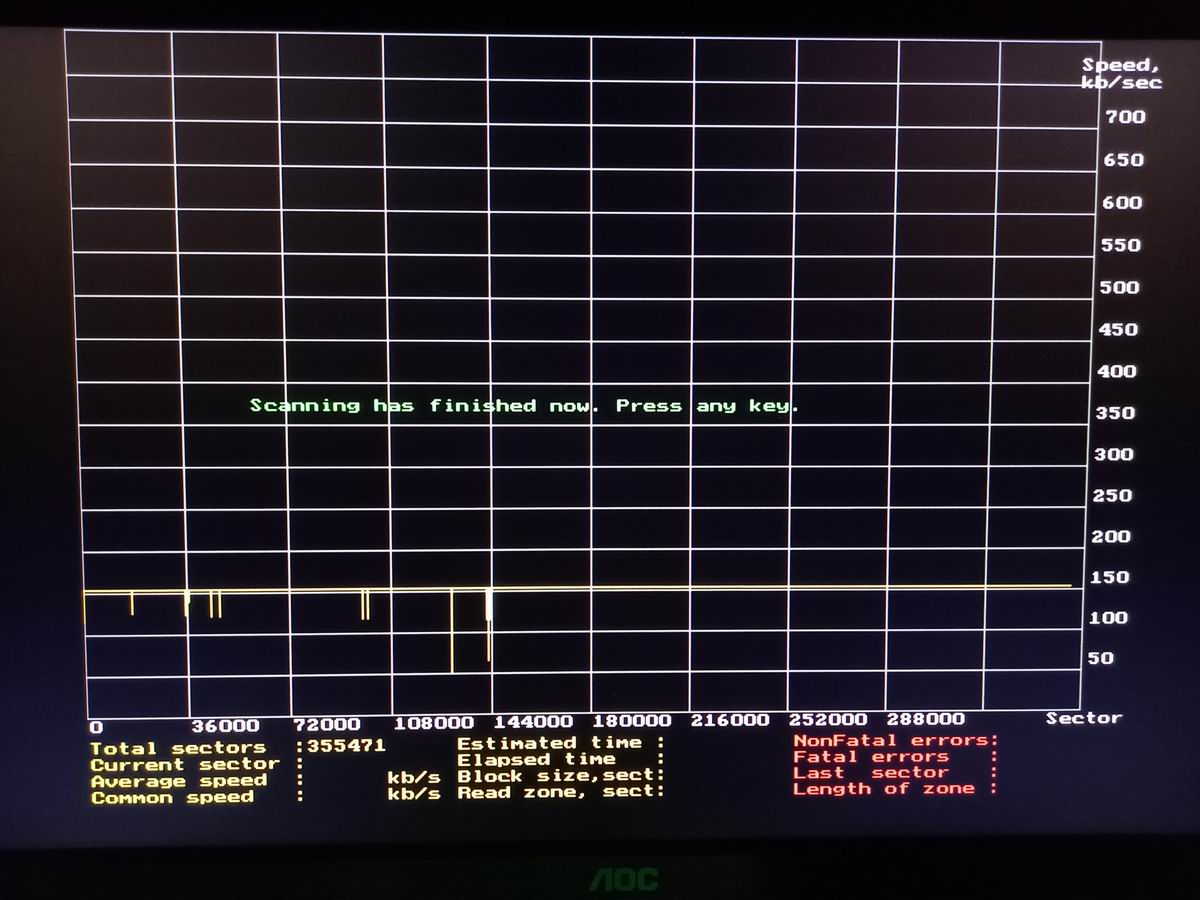

Creative/Panasonic CR-563-B

MKE 2x, начало 1994 года.

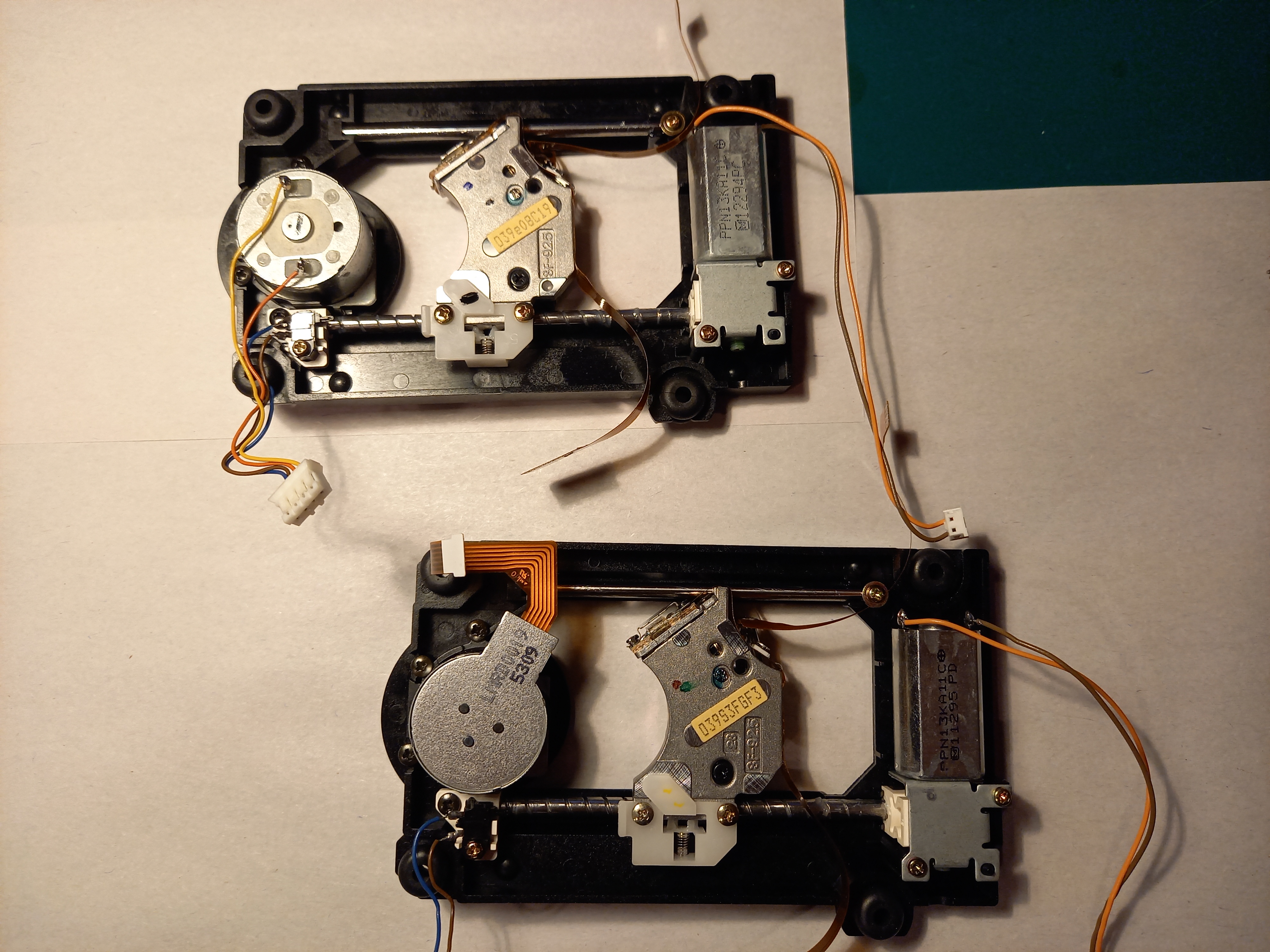

Один рабочий привод собирался из трёх доноров с авито.

Лазер тут SF-92.5, такой же стоит в Panasonic 3DO, владельцы которых их и пылесосят везде.



Сдается мне - это из "бандла" , привод шел в комплекте вместе с колонками звуковухой SB16 в первой половине 90х.

Если вдруг кому интересно -в данный момент есть на авито ,у продавца с хорошим рейтингом,
который не против раздербанить лот и распродать по частям за вменяемые ценники.
Так же там в наличии сборка сокет 7 и неплохой горизонтальный корпус.
Единственный нюанс -работоспособность неизвестна.
https://www.avito.ru/orenburg/nastolnye_kompyutery/sistemnye_bloki_retro_3571449705



Я ни разу ещё не видел комплект SB16 + MKE CD-ROM в системнике на авито.
Обычно это четвёрка-пень с ESS. Иногда они бывают в брендах, там может быть Aztech.

Это 8х, они никому не нужны. Поскольку кроме шильдика, это обычный панасоник, а их в продаже ну очень много.



Я про коммерческий комплект ,продававшийся в первой половине 90х.
Привод как раз с него.Тоже бы не отказался от такой коробки.



Я понял, но все свои приводы я брал на авито, чаще всего в системниках. И не было ни одного раза, чтобы Creative MKE был подключён именно к SB16.

Т.е. у нас они в начале 90-х шли скорее всего отдельно.

Если кто застал аутентичное время - пусть прояснит.



Приводы такие точно продавались и отдельно, и в наборах. Я тут выше выкладывал прайсы 1994-1995 гг. с Panasonic 562: отдельно он стоил 160 USD, а в том самом комплекте "Creative Discovery", со звуковой картой Sound Blaster 16 и громкоговорителями, - 400 USD. Цены на то время астрономические (особенно последняя, разумеется).



Наслушавшись нравоучений адептов секты настоящего OPL 3 - решил заиметь себе тоже

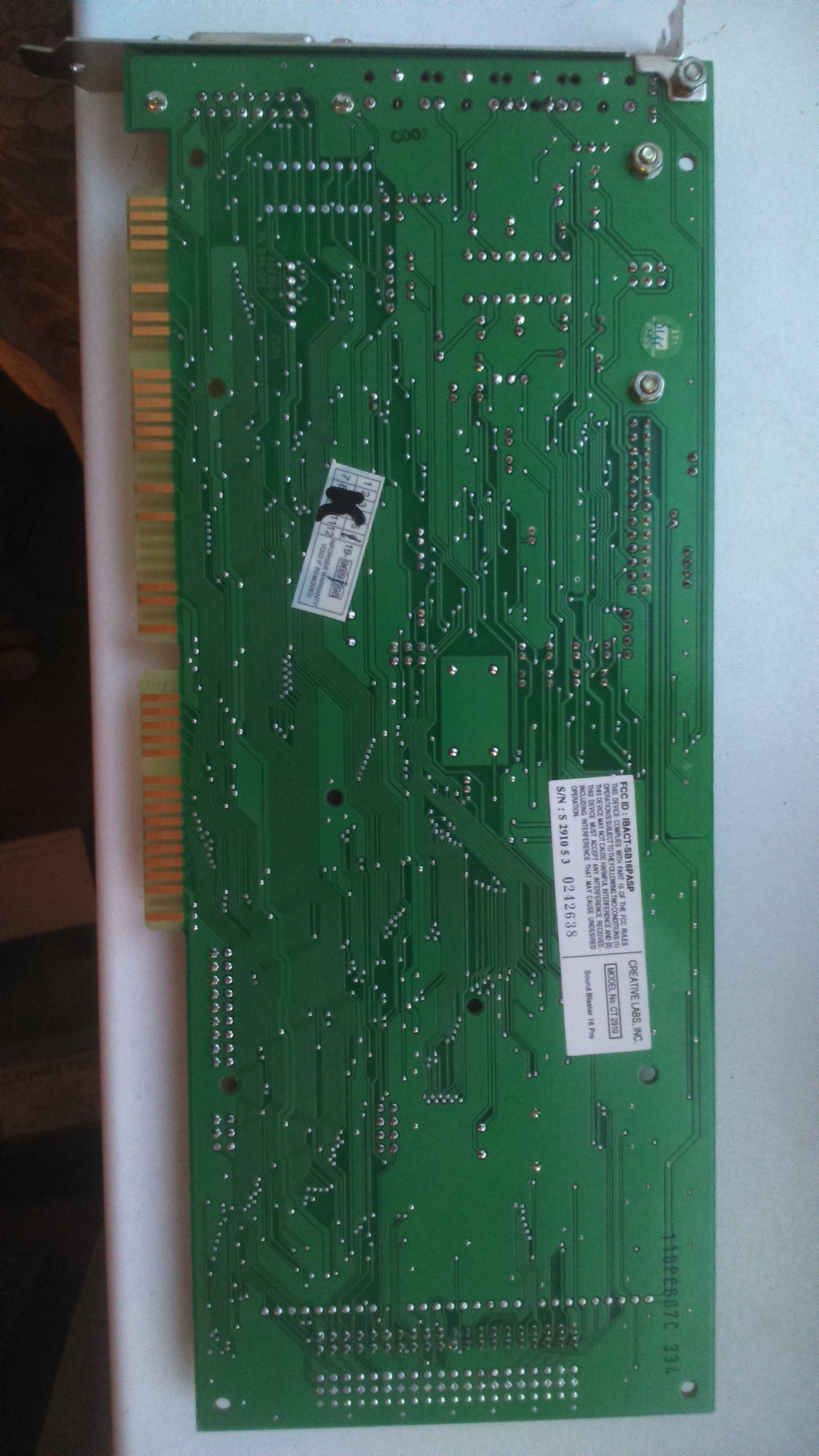

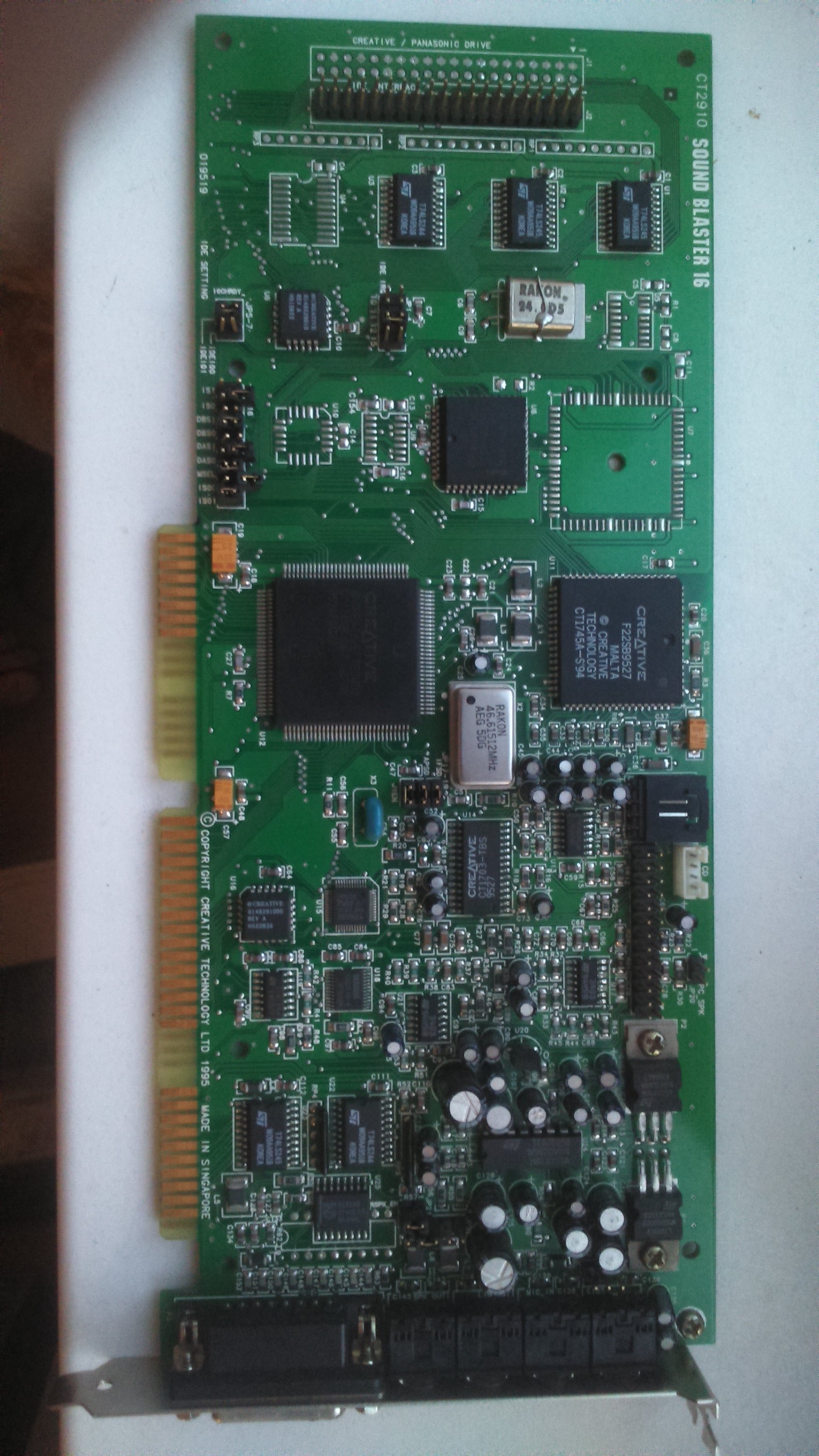

Приехала с авито СТ2910 - с того лота, ссылку на который давал 5ю постами выше.
Брал как "с неясной работоспособностью" - к счастью оказалась живая.
На плате присутствует гребенка под WT синтез.
Судя по гарантийной пломбе -карта была куплена в OEM сборке с компом в июне 1997г, причем гдето за пределами СНГ.
Заводская маркировка изделия Sound Blaster 16 Pro, это означает как я понимаю - полноценный SB16 без всяких Vibra чипсетов ?

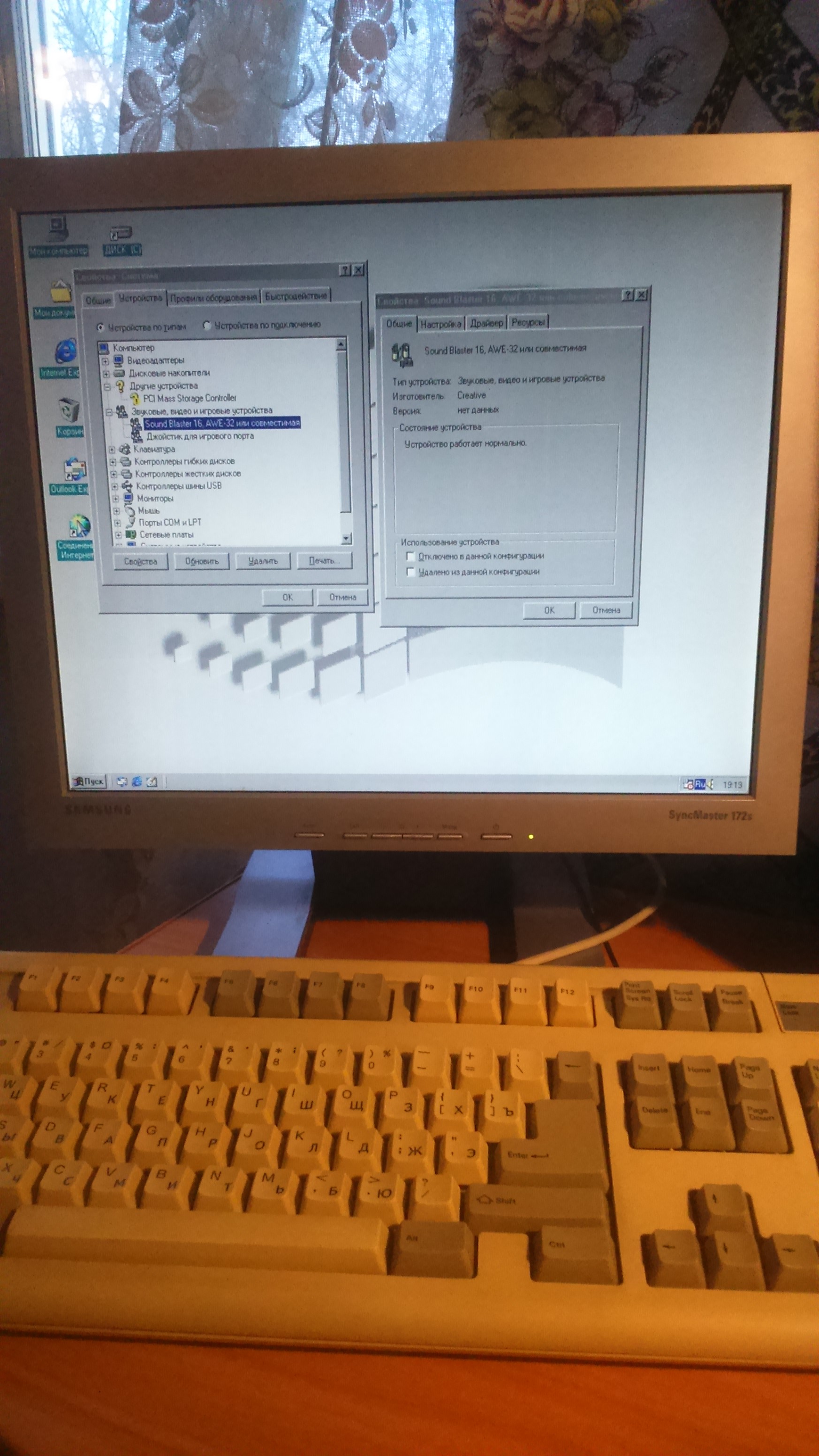

Определилась вручную через - панель управления-->установка оборудования ,но я так понимаю что мне придется
еще поиграть перемычками на плате чтоб добиться полностью корректной работы ?
Раз она не PnP нужно ли искать образ ISO с драйверами под нее на win 98 ?

Погонял разные треки в WarCraftII ,по ощущениям - звук некоторых голосов менее резкий чем у CQM клона, слушать поприятнее, но какойто прям критической разницы пока не отличаю.
