Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

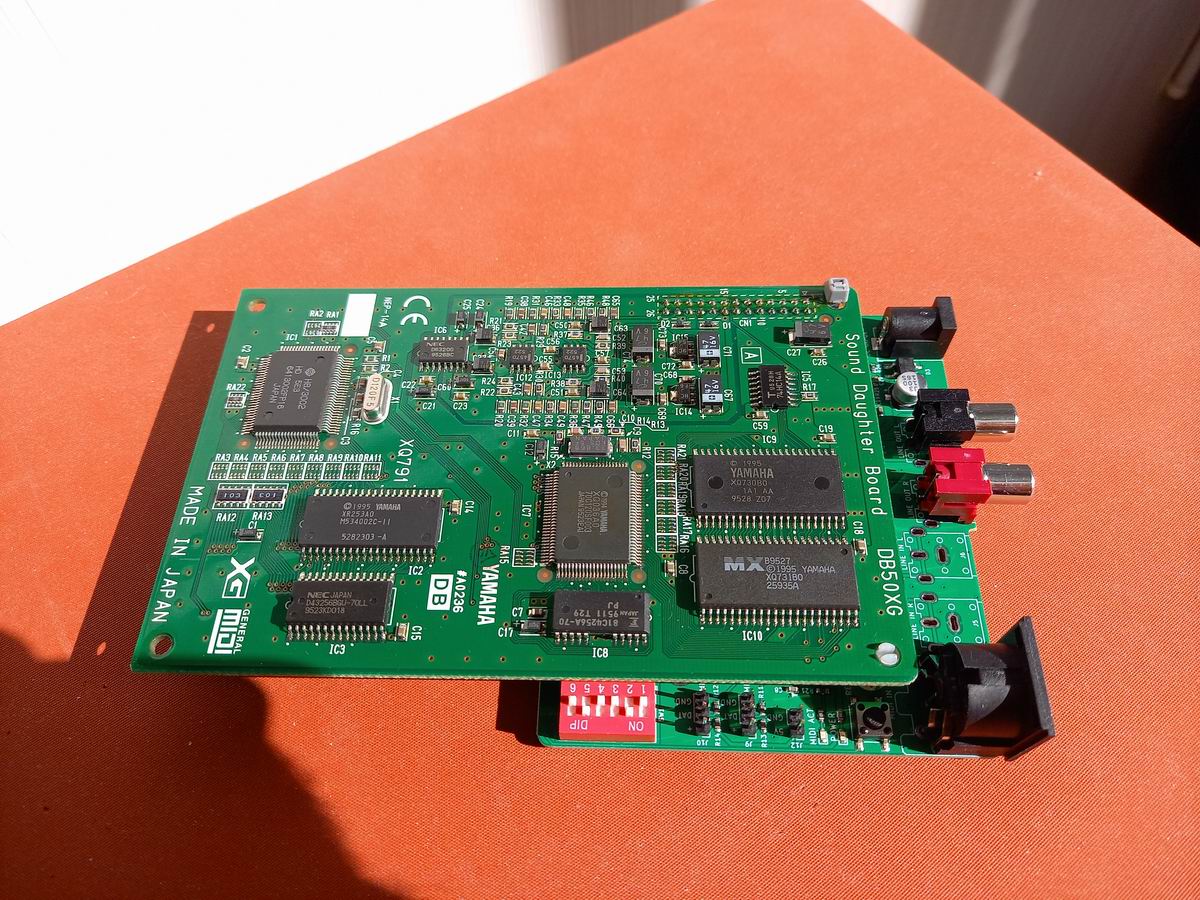

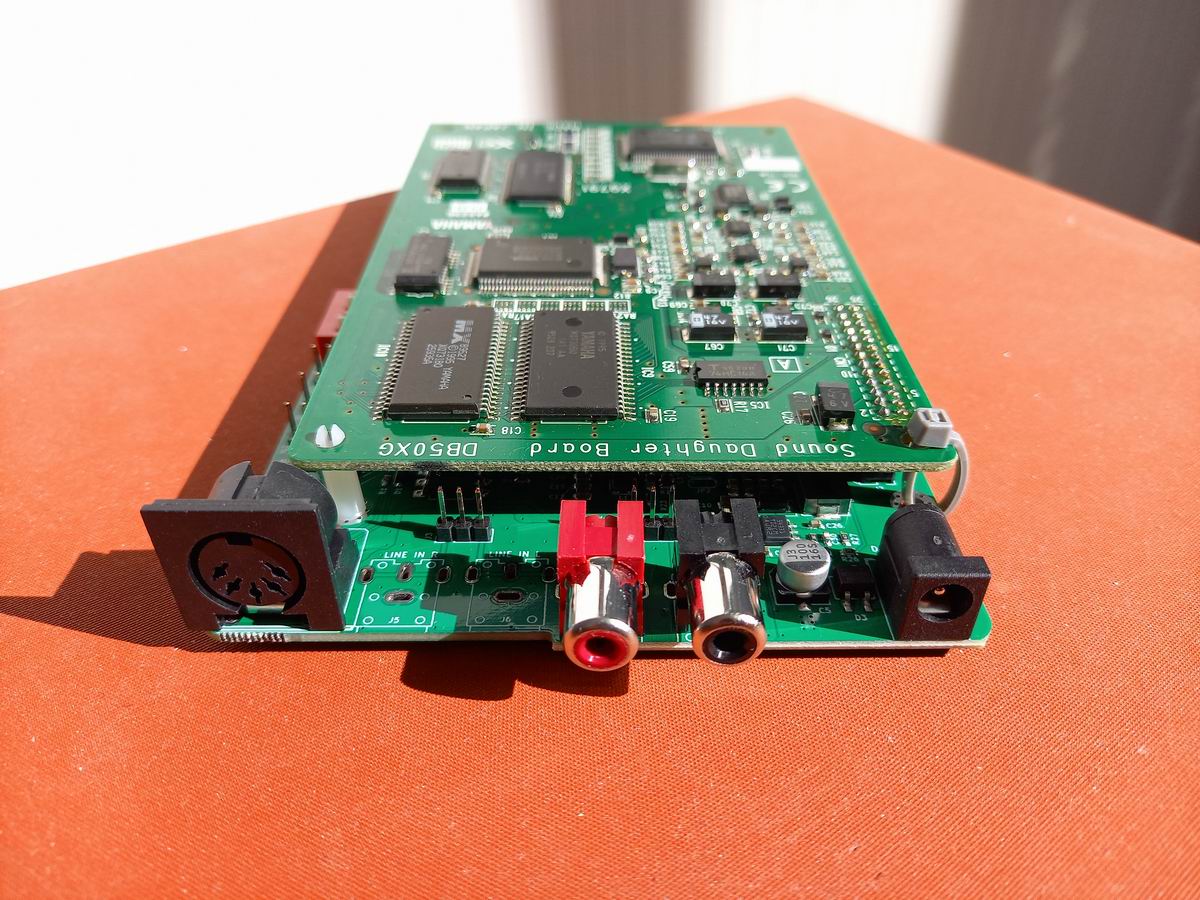

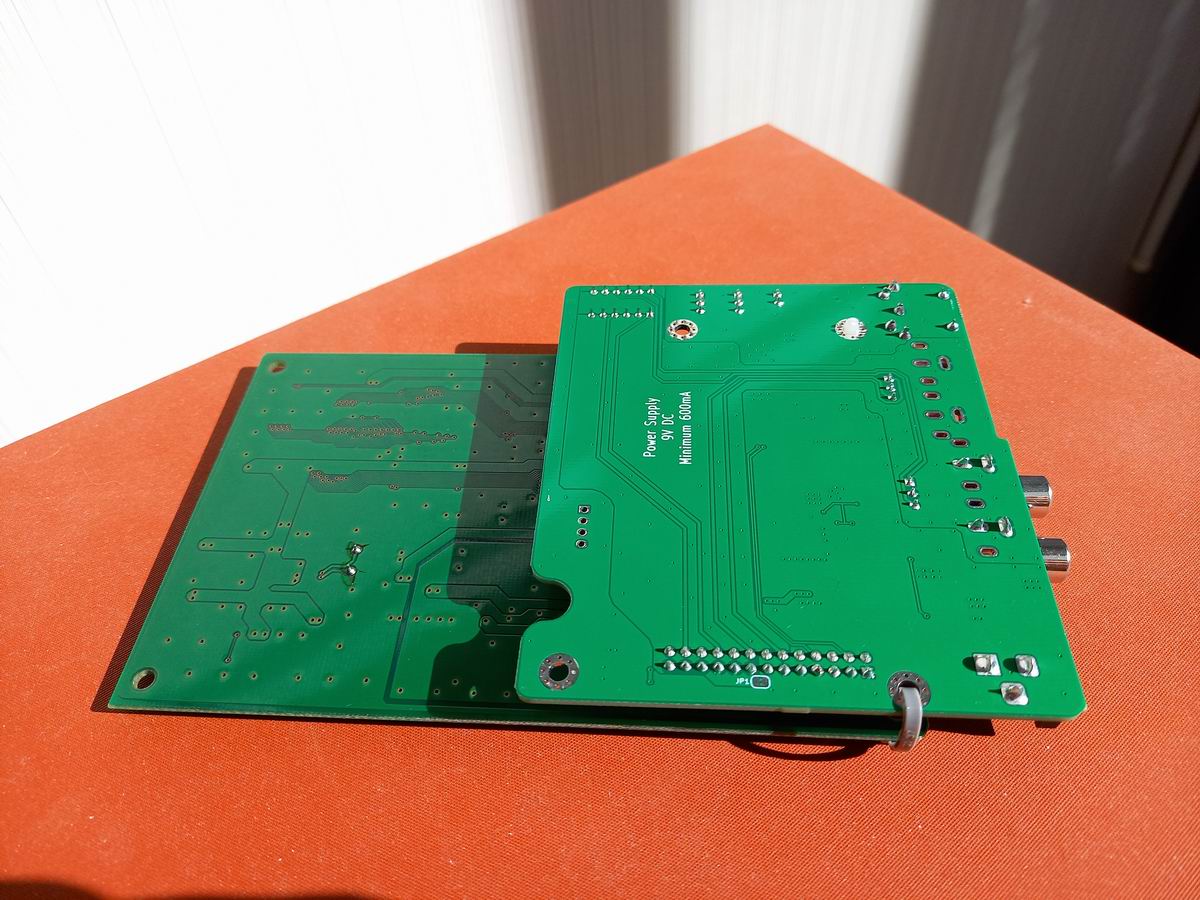

DB50XG с адаптером из бельгийского магазина (CHiLL V - Waveblaster MIDI interface board). Адаптер - через посредника, сравнительно дорого (мне был нужен только один).

Работает, подключал через Roland UM-ONE. Питание пробовал через трансформаторный БП и через USB PD-триггер на 9 В - наводок нет.

Сделал сравнительные тестовые записи XG мидишек через DB50XG+AWE32, S-YXG50 и этот внешний адаптер, если интересно - выложу.



уберу не переживай,когда более менее соберу все выложу фото



Вот это цены, просто сказка. Покупал с каким-то багом Voodoo1 за 800 р.,Vibra 16 с сист. блоком обмен на журналы Вд.



хз, обычно ищу на авито по городу старые желтые системники сфотаные общим планом и выставленные за 500 руб, прошу продавца фото внутрянки( чтоб выложил исключительно в личной переписке !) так как по городу работают 2 перекупа и они не должны их видеть, и забираю если там есть стоящее железо.
Всякие ебей и перекупские аккаунты на авито принципиально обхожу стороной.
Ну и еще местная барахолка - там это все вообще по цене лома полу-бомжи продают.
Заходил так же ради интереса в меcтную скупку на афинаж, но там сидит недоговороспособный ч...."специаллист из средней азии" ,выдирает конденсаторы с плат кусачками.

PS: но у меня и цели довольно скромные , я не перекуп и не коллекционер, мне банально интересно собрать машину образца 1997 года на хорошей брендовой комплектухе.

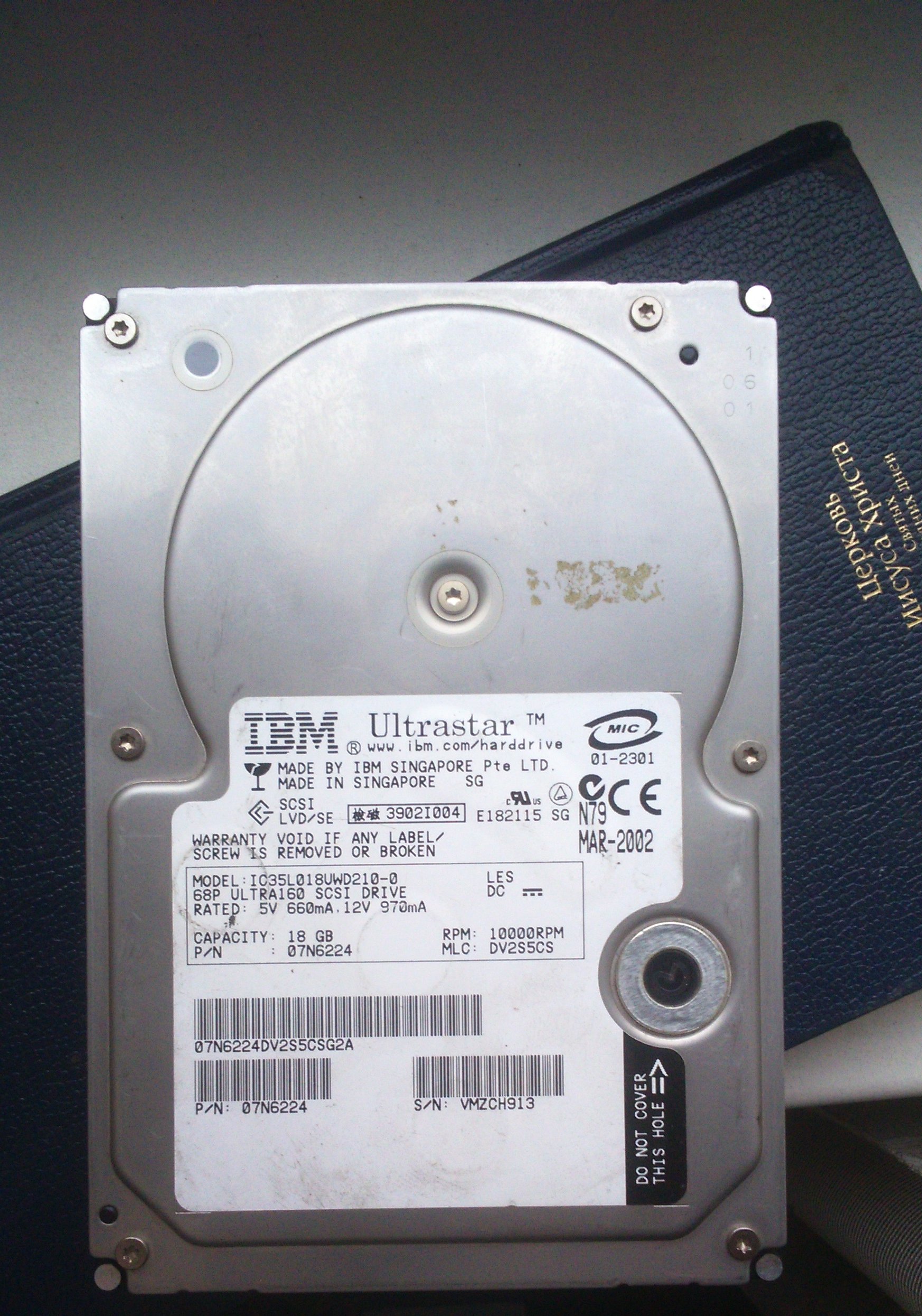

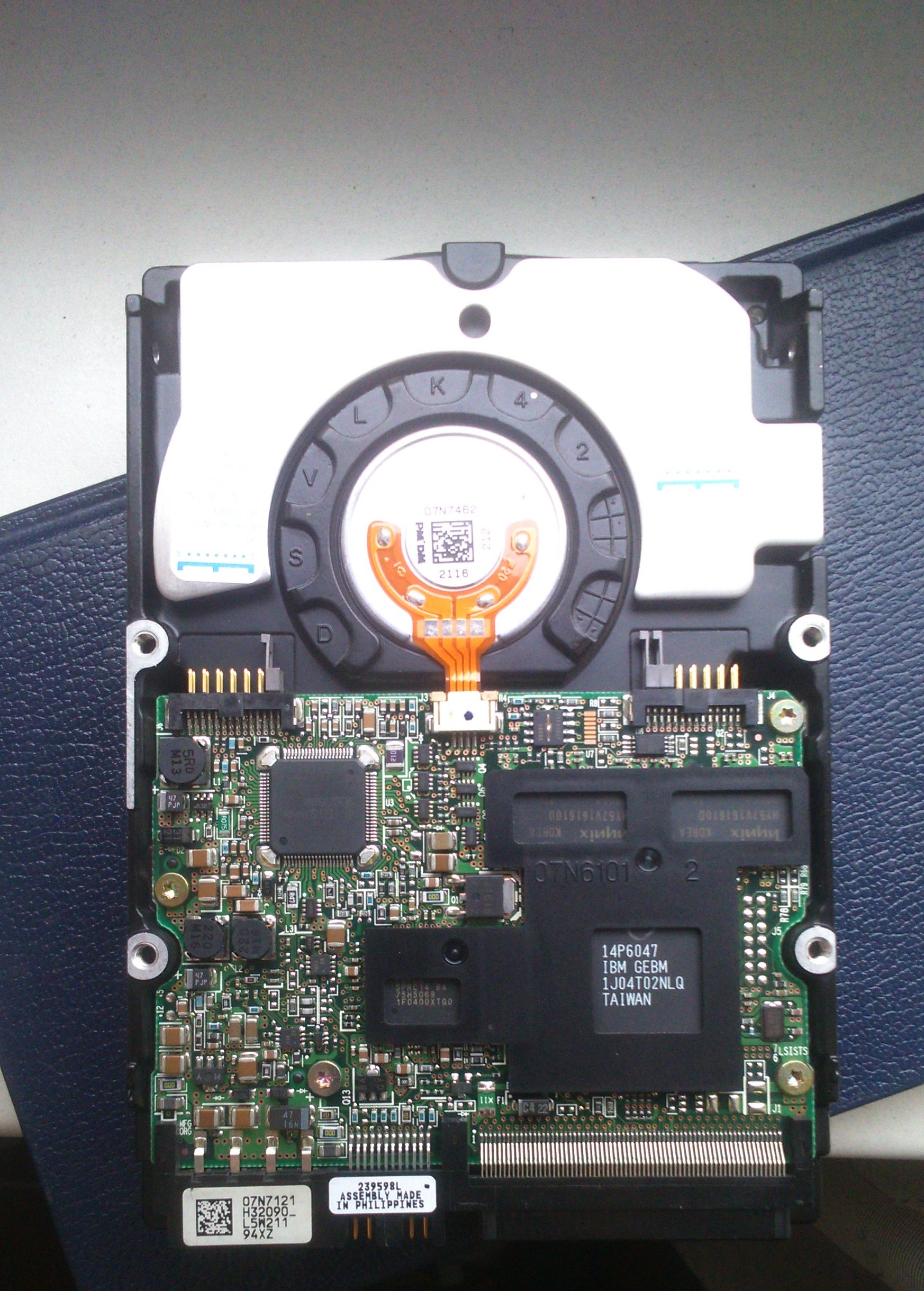

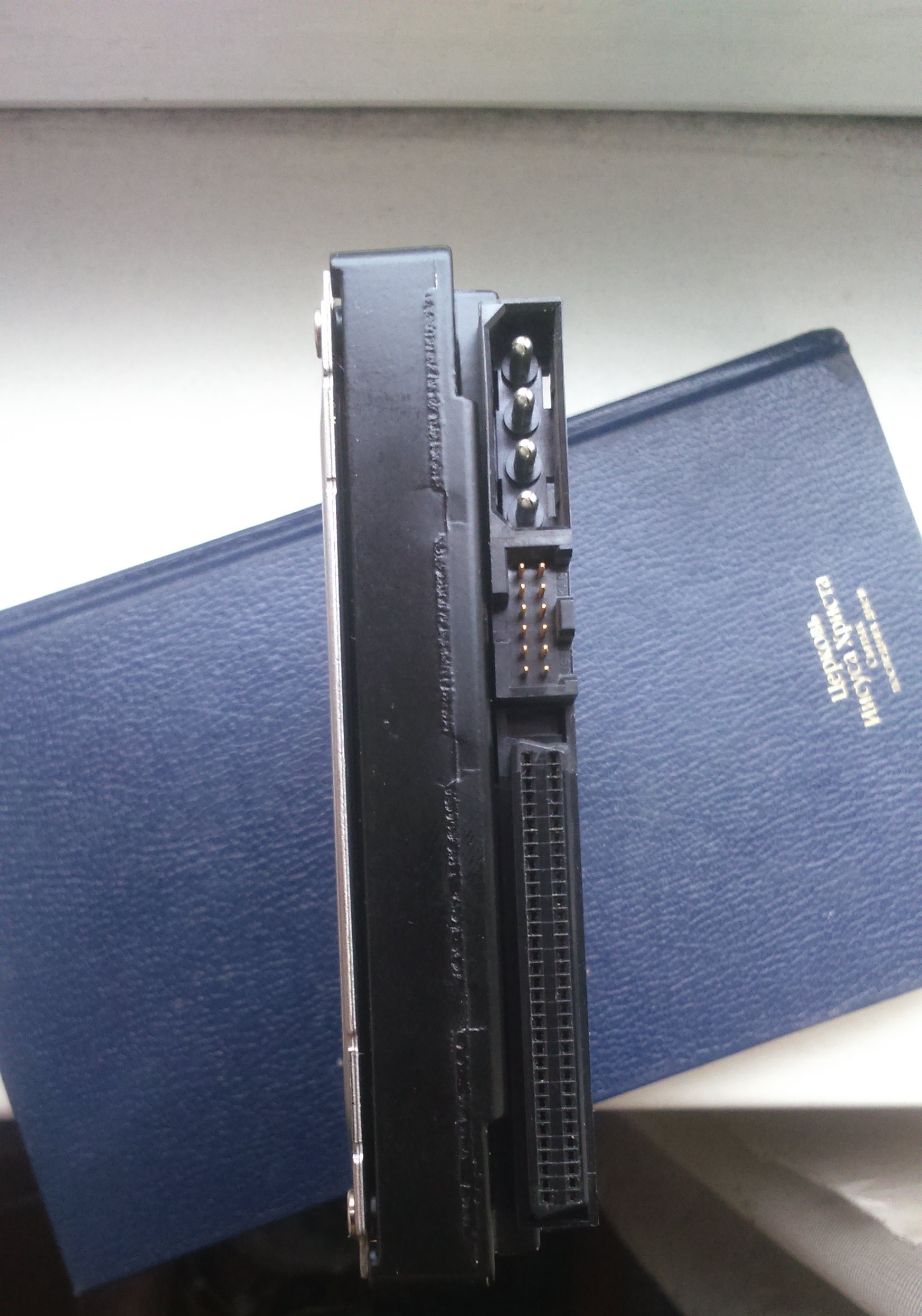

PSPS: HDD IBM ULTRASTAR 18 гб scsi (2001г) - лежит мертвым грузом уже лет 10 , есть ли способ подключить к ретроматеринкам IDE за вменяемый ценник - были ли старые переходники или платы контроллеры PCI под такое ?



@s11, AHA-2940U2W ADAPTEC PCI ULTRA2 LVD/SE SCSI CONTROLLER ULTRA2-LVD/SE FAST/ULTRA-S | eBay

Если покопаться, то на ибее можно баксов за 40 найти. В мусорке, конечно, будет ещё дешевле, но для доступа к мусорке с таким железом нужен знакомый сисадмин, который списывает регулярно старое серверное железо.

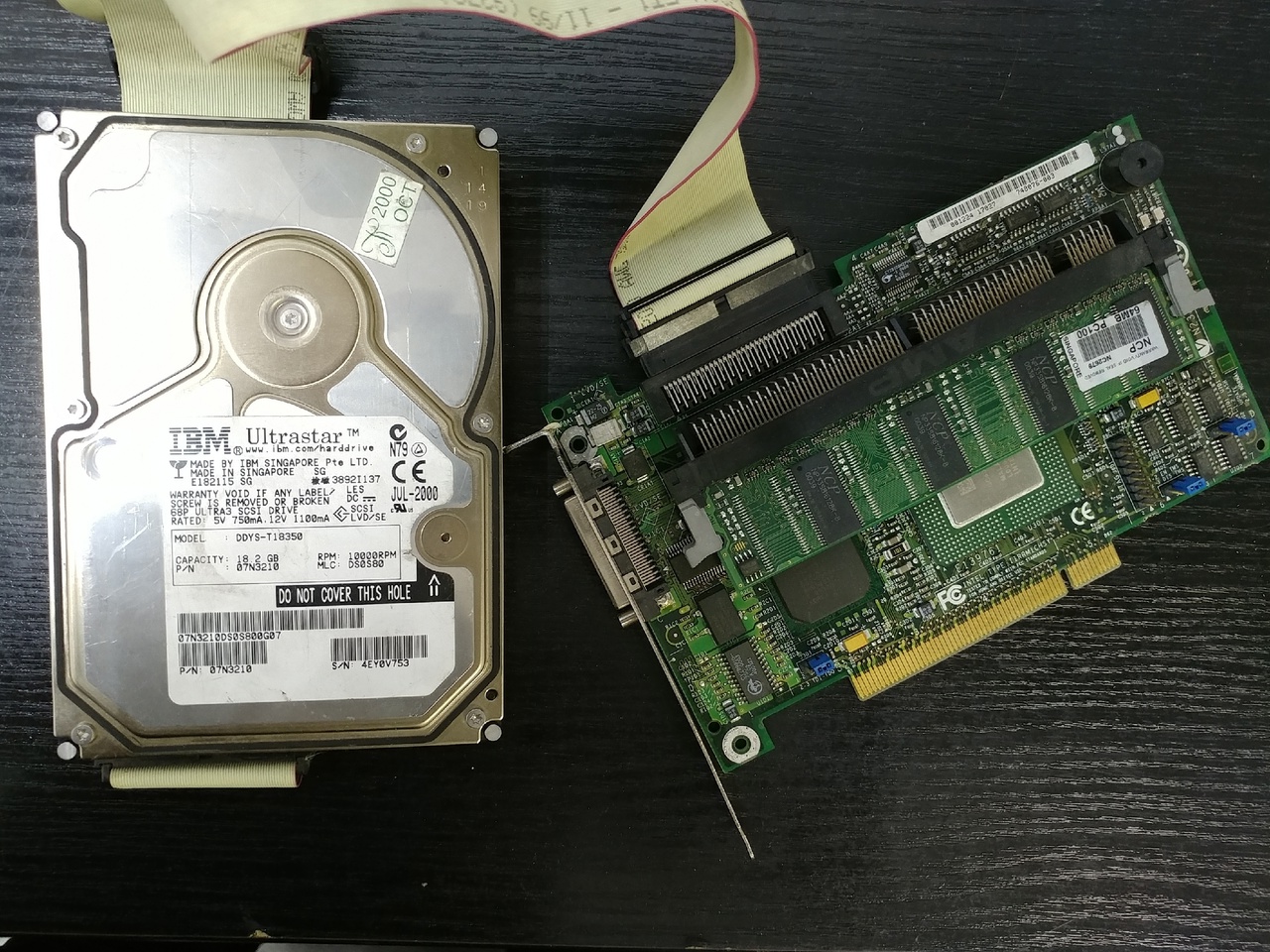

Что-то знакомое)) Диск недавно тестировал биосом контроллера на Intel L440GX, а с PCI-контроллером сложнее, мать на 845 с ним не включается, например.



А подскажите, если не сложно, их номинал. Мне вроде на сдачу пообещали такую плату, но там, судя по фото, их кто-то спаял.



@radical1010, к сожалению, я уже продал эту плату. Не нашёл ей применения из-за ограничения шины в 66 МГц. Система с ней мало того, что слабая, так ещё и нет никакой возможности регулировать производительность (кроме отключения кэша).



Ладно, попробую 5-6 на 3300 впаять, это самые здоровые, которые у меня есть.
Интересно было бы попробовать BSEL0 ногу загнуть на 333 мендосине, может, на 100 шину встанет на этой плате. А нет, так у меня и 500 где-то был.
А у 440 есть троттлинг чипсета, у меня есть ноут на 440ZXM100, его из-под винды можно загнать штатной утилитой энергосбережения буквально до частот первопня.



Это было старым и списанным ещё 10 лет назад.
Чисто для понимания, SAS вышел в 2004, SAS2 в 2009 и к этому моменту уже никто новое на SCSI не покупал.



@radical1010, мне троттлинг в качестве инструмента для замедления системы в старых играх не понравился. Практически везде в Jazz Jackrabbit появлялись рывки. А что за штатная утилита энергосбережения?



Конечно, лучше будет 333@500, чем 500-й на 66-й шине. Это троттлинг, который выбирается процентами в биос? Особо разницы не заметил.

Помню с 631 Пнем в ХР speed step работал отлично без сторонних дров.



У тошибы была в драйверах для ноута, меняла множитель мобильного пентиума-коппермайна и шину через троттлинг чипсета.



А, нет, отбой, интеловская плата мне не досталась .
Продавец прислал вместе с заказанной
Chaintech CT-6VIA5T
(на ней были сломаны пара защелок на слотах памяти)
еще и
Chaintech CT-6VIA3
из интересного в ней звуковой кодек C-Media CMI8738



Между старым и списанным тоже могут десятилетия быть. У меня, например, на работе до сих пор стоит целый шкаф ЭЛТ мониторов, которыми никто не пользуется больше 10 лет точно, а они до сих пор не списаны. Или ещё пример: всего два года назад списали ЕС1840 и последний флопик на 360 КиБ. Так что, вполне может быть у кого-то и сейчас ящик рядом с мусоркой, в котором хранится древнее неиспользуемое железо.



Сомнительное достоинство , особенно в рамках местной тусовки.
Как по мне - встроенные видео и аудиочипы для ретро сборок скорее во вред.



Эта функциональность была доступна только под Windows?



Согласен, просто у меня не было плат с таким звуком, а тут заявлен SBPro и WT (наверное, виртуальный из-под винды). Интересно, что называется, потыкать палочкой. Согласитесь, отдельный легаси звуковой чип на плате все-таки нтересней банальной интеграшки АС97 или HD кодека.

Да, это виндовая утилита. Но из биоса можно еще было зафиксировать множитель на максимуме/минимуме, я обычно ставил 750 проц на 600, благодаря чему не шумела СО ноутбука, а то на 750 она взвывала периодически.



Назовите модель. Интересно, посмотреть видосы тех лет по ноутам. Пока что посмотрел видео про Пень2 400 и Матрокс Миллениум. В кс 1.6 неиграбельная. Вот недавно смотрел



Тошиба сателлит 2800
Субиндекс не помню, Пентиум3 750, 440ZXM100, 64МБ встроенной RAM, S3 IX 8МБ, Yamaha 754

Detailed specs for Satellite 2800-S201
