Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Процессор оказался ВПАЯННЫМ Toshiba Satellite 2805, ультимативный ноут для ретроигр

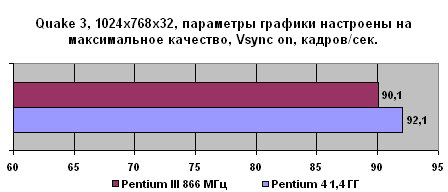

Для cравнения Toshiba Satellite 2805-S402 с графической подсистемой NVIDIA GeForce2 Go: Q3, pазрешение 1024×768, 26,6

Спойлер: full

Тестирование платы:

• • Материнская плата Asus CUSL2. BIOS версии 1003
  • Процессор Pentium III 866 МГц
  • Память DIMM 128 МБ PC133. Все параметры памяти в BIOS'е материнской платы настроены на максимальную производительность CAS Latency - 2, SDRAM RAS to CAS Delay - 2, SDRAM Cycle Time - 5T/7T).
  • Видеокарта Asus V7700 32 МБ DDR SGRAM. DVD-ROM Asus 8x
  • Звуковая карта SB Live 1024. Windows 2000 Professional.



Это мультимедийная серия для дома, там BGA проц и один слот памяти в дополнение к впаянным 64М
А по вашей ссылке совсем другой ноут, там 815 чипсет и карточка от нвидии AGP 4x



Ну как же вы невнимательно читаете, по ссылке моей и с моей цитатой про проц видна ваша модель. Вы еще комментировали его: "У тошибы на всех ноутах с копперами были впаянные процы."



это не соответствует действительности, были платы и с сокетом, как оказалось



разбавим тему софтом, а то все железо, да железо. пара платформеров (1997 и 2001), и немного софта из 1995.

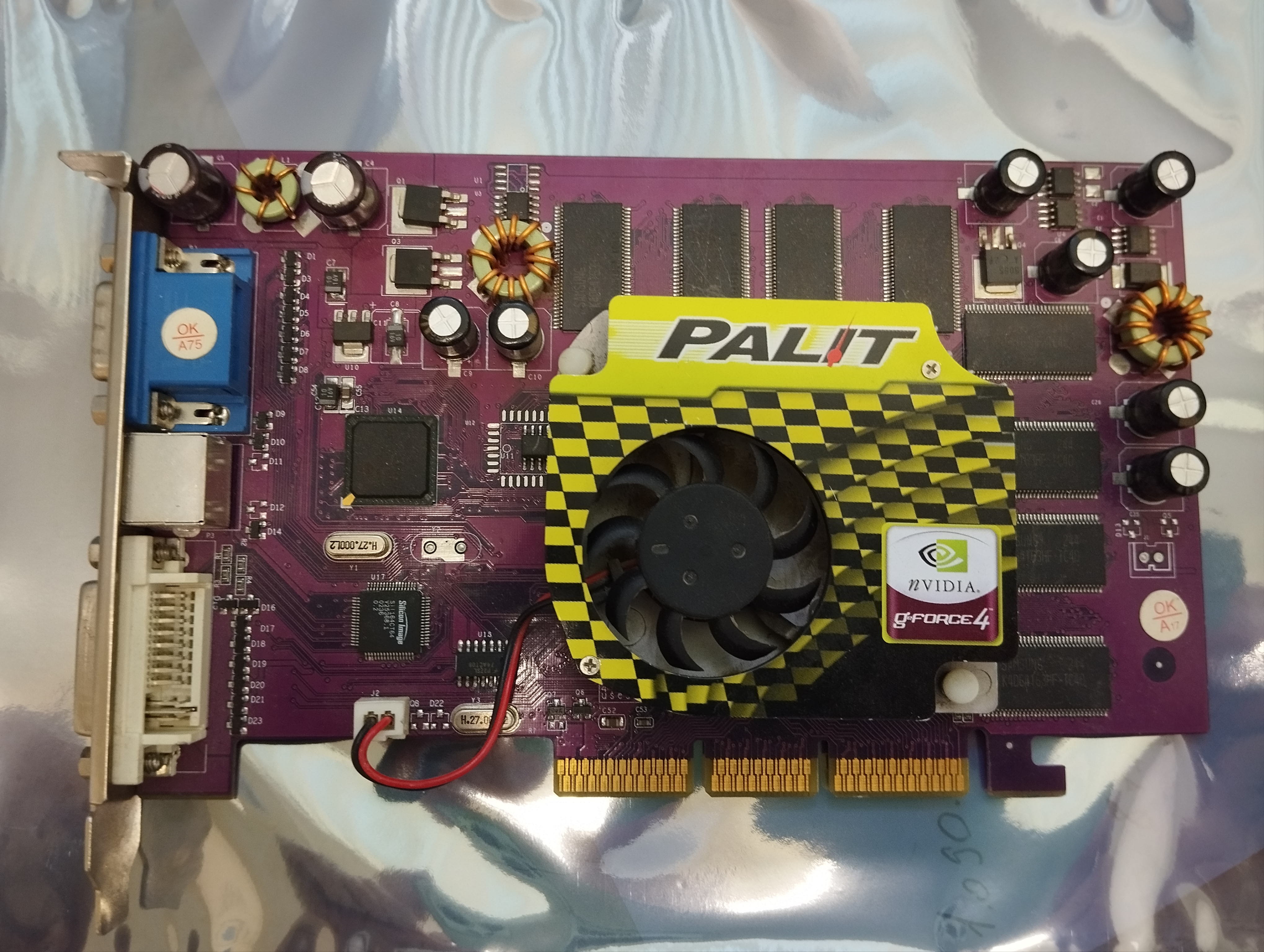

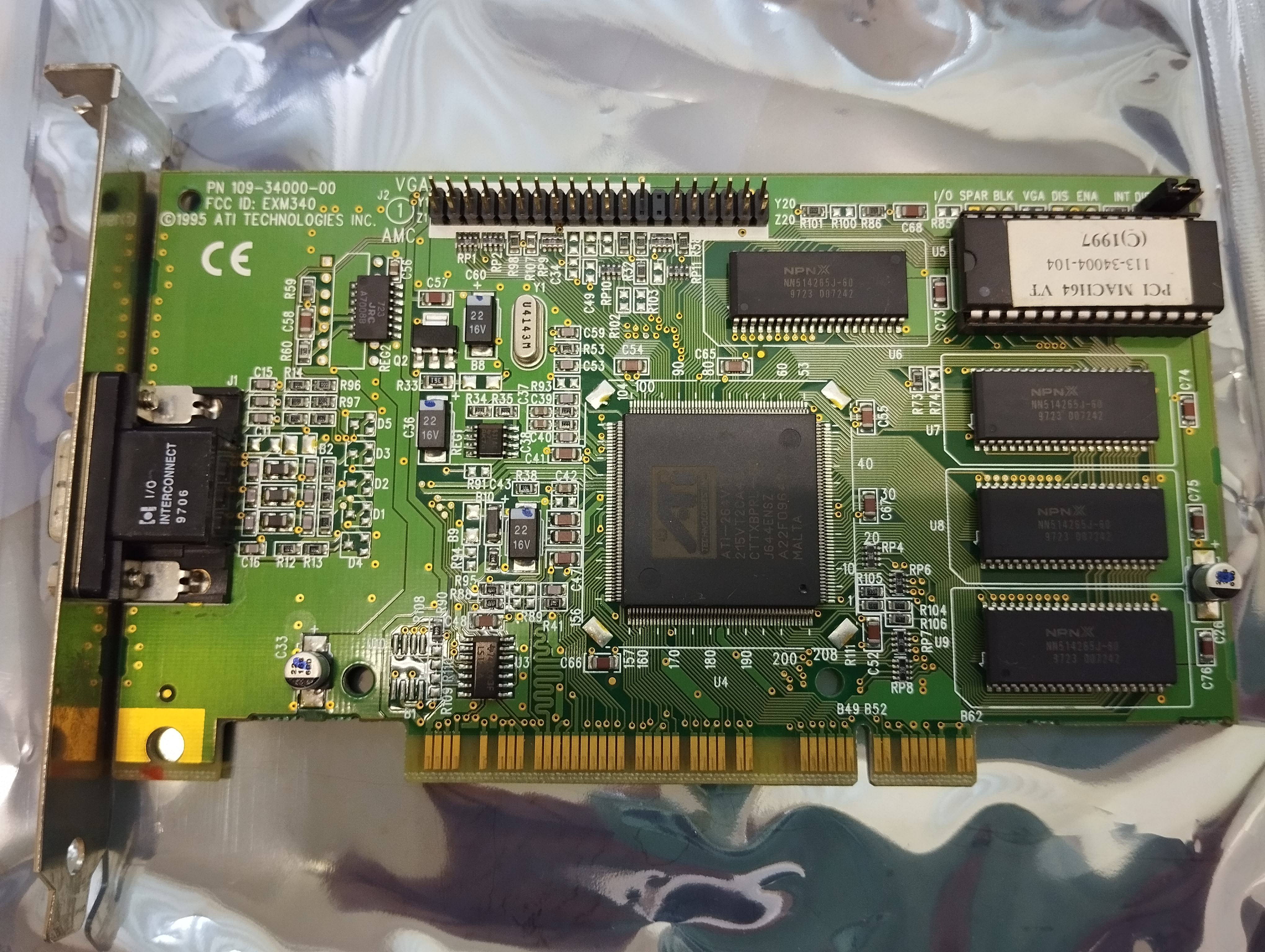

ATI 264, Palit gf 4 ti иMatrox.



Госы - вещь такая...



matrox 1996 г - это видяха еще без 3D ядра ?

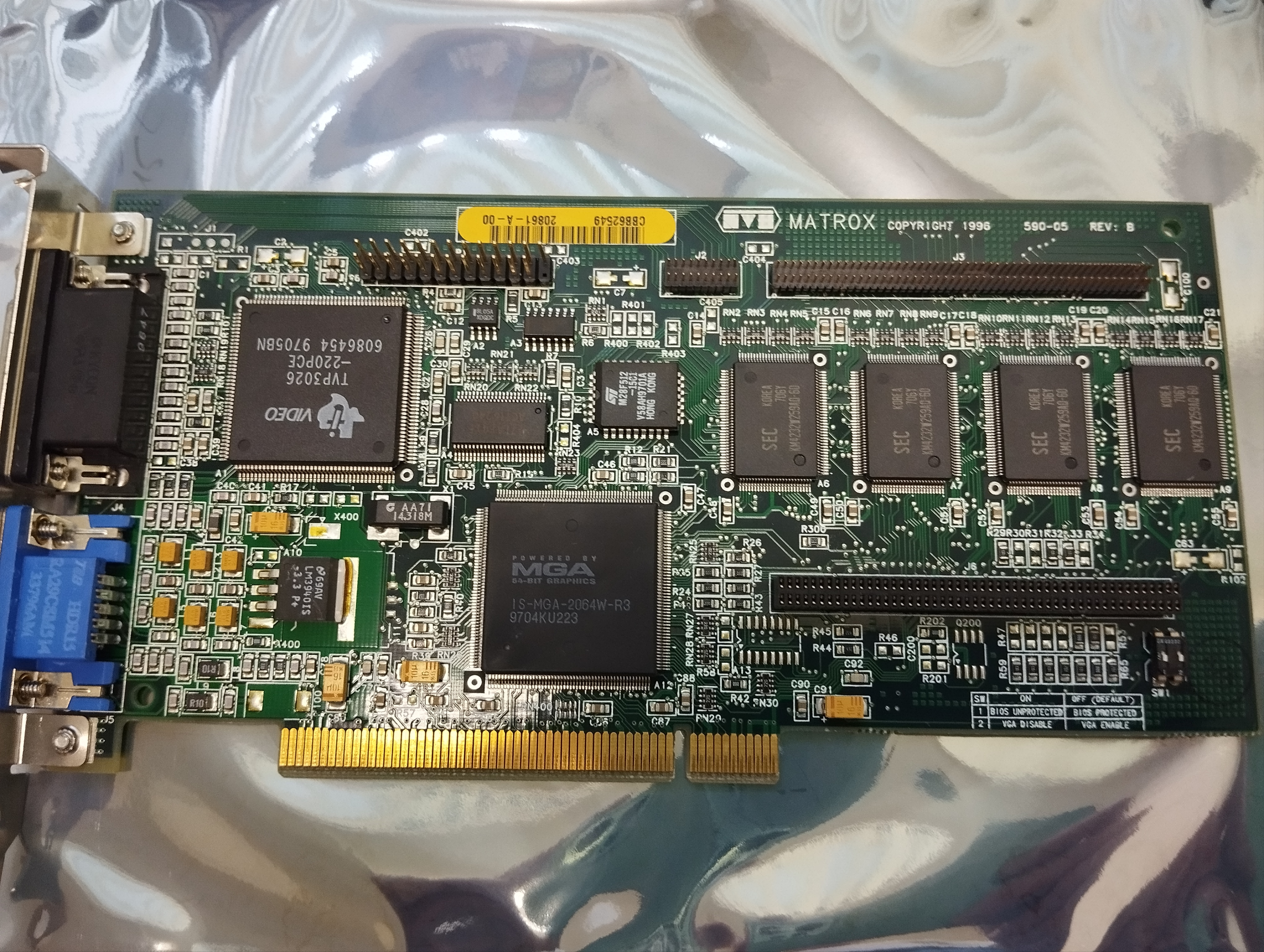

Это Matrox Millenium storm на 4 мб. В нём есть 3d акселератор.
Она была не рабочая, под лупой нашёл замыкание ножек, теперь работает, в win 98 дрова встали автоматом.
Брал всё по 100р



@s11, там очень своеобразное 3D, которое, по-моему, не поддерживает аппаратное текстурирование.

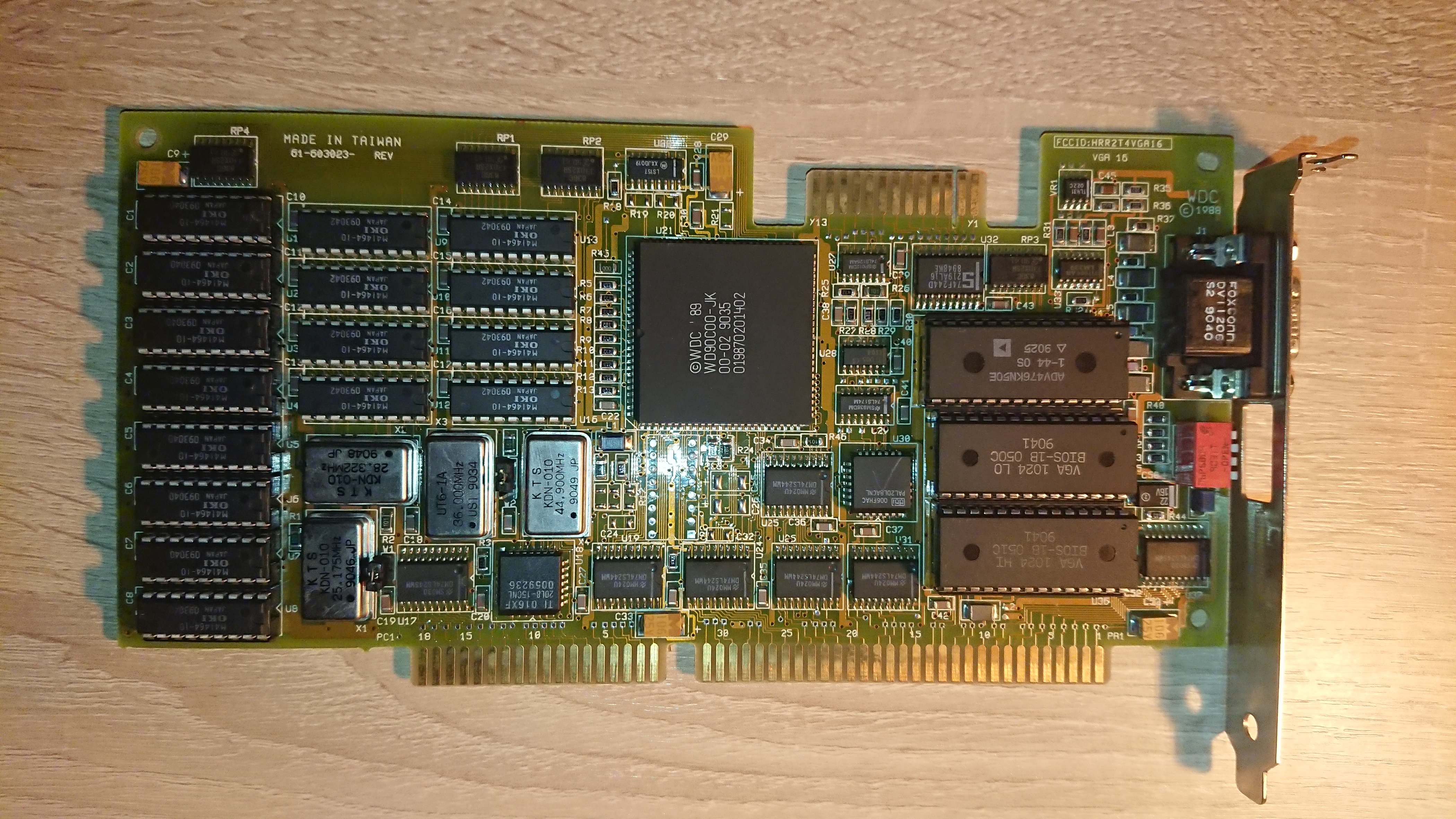

Осуществил маленькую мечту и добавил в ретро-ПК "модуль совместимости со всем-всем" в виде такой ISA-видеокарты:



Это Western Digital WD90C00, также известная как Paradise PVGA1B и аппаратно-совместимая с PVGA1A (в сущности это она и есть, только переименованная поглотившим фирму Paradise конгломератом).

Обладает отличной совместимостью с VGA, EGA, CGA, Hercules и MDA (режимы переключаются посредством фирменной утилиты), работает в 8-разрядных разъёмах ISA, не требует TTL-преобразователя типа MCE2VGA или изделия от Rio444, помимо драйверов для Win3.x имеет таковые аж для Windows 2.0, способна отображать разрешения вплоть до 1024x768x16 и 800x600x256 (в версии с 1МБ видеопамяти), и вообще со всех сторон умница и красавица.

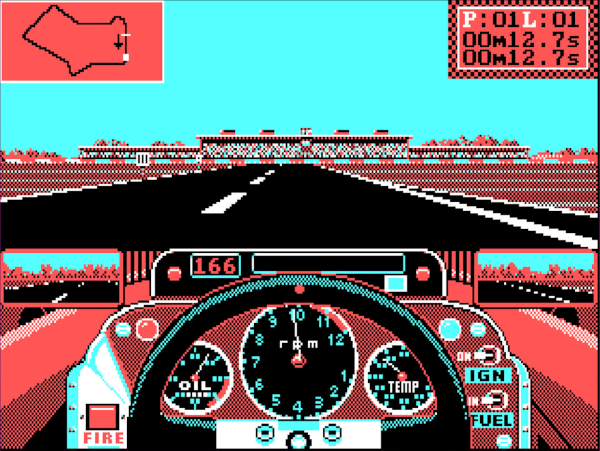

Впервые увидел на своём обыкновенном ЖК-экране правильную работу настоящих, не эмулированных и не перекопанных версий таких игр как Digger (1983, DOS) и Round 42 (1986, DOS), не говоря об отсутствующей на практически всех PCI- и AGP-видеокартах красно-бирюзово-белой палитре CGA:


А Gauntlet (1988, DOS) и вовсе впервые смог запустить дальше главного меню - и то лишь в CGA-режиме ("спасибо" авторам за нестандартное разрешение в 256x200!).

Минусов для себя вижу только два: необходимость как-то её отключать для задействования двух других видеокарт на этом компе (AGP и PCI - поскольку VGA на шине ISA приоритетом не делится ни с кем), и невозможность приобщиться к цветам т.н. композитного режима CGA - что могут только настоящие CGA/EGA+CGA-карты в паре с вышеупомянутым преобразователем. Но за столь смешную сумму (приобреталась как нерабочая) это и многое другое ей можно и простить



Пример родного 3Д:

Обзор на именно Линолеум:

Это видео про Mystique 220, которая аж в 1997 вышла и у которой "есть" 3D (и у которой у первой из Матрасов есть DirectX 3).

Сводная табличка
Matrox Millenium Mystique Parhelia Specification Chart

И, конечно же:
DOS Days - Matrox MGA Millennium (1995)



@Revolter, а как у неё вообще картинка на ЖК-мониторе, и какой он диагонали? Есть какие-нибудь полосы, мельтешение пикселей и т. д. У меня на системе с 386-м процессором стоит какой-то Trident (кажется, 8900C), с ним тоже CGA-режимы эмулируются - и в Digger, и в этой гонке на скрине в вашем сообщении. Надо проверить Gauntlet.



Честно говоря, в низких разрешениях вроде 320x200 я вообще никакой разницы со вторым Джифорсом не увидел. А вот когда шутки ради запустил WinMe - заметил в её "бездрайверном" 640x480x16 лёгкие (и различимые только вблизи к экрану) искажения вокруг курсора мыши - как будто ЦАП находится на пределе своих возможностей. Навскидку поискал в интернете картинку с похожим эффектом, но так и не нашёл, а компьютер сейчас разобран (в процессе переезда на другую матплату). Монитор - Samsung S19F350HNI, диагональ в 4:3 - 15 дюймов.



новое

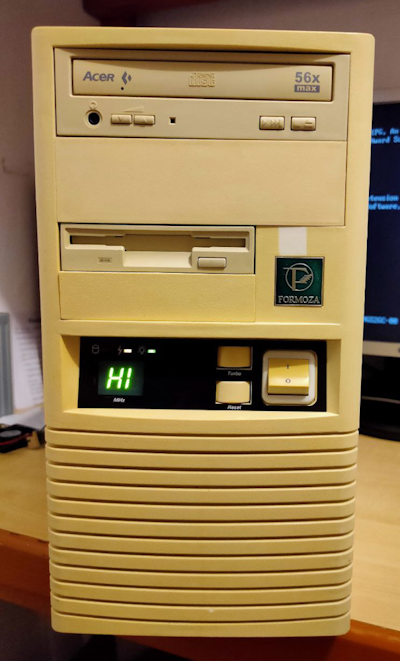

Обновил содержимое своего дорогого сердцу ретросистемника, предназначенного только для DOS. А всё потому, что именно в таком корпусе (только с ключиком) отец купил наш первый семейный компьютер в 1995 или 1996 году.

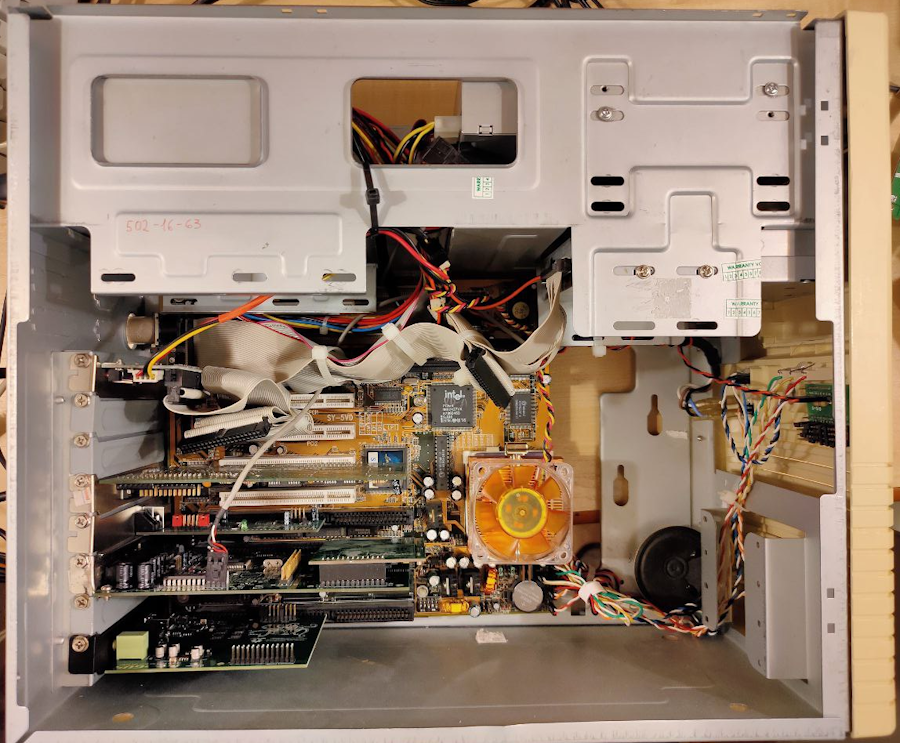

Причиной изменений стала свежеприобретённая picoGUS 2.0, которая не дружит с той материнкой для Socket 3, которая стояла здесь раньше. Внутри получилось так:



Материнка - Soyo SY-5VD на наиболее подходящем чипсете (i430VX), на котором разрабатывали picoGUS. Процессор - керамический Pentium 120 MHz. Памяти - SDRAM 32Mb. Видюшка - Trident TGUI9440-1 2Mb - выбрана вместо привычных S3 без особых причин. Просто у неё тоже отличная совместимость с DOS и она симпатично выглядит. Основная звуковушка ES1868 с дочкой Yucatan FX - обеспечивает совместимость и отличное MIDI, а picoGUS 2.0 составляет ей пару для игр, поддерживающих GUS. Привод не слишком соответствует концу 1996-1997 году, но зато он без проблем читает диски и не тарахтит как многие более старые экземпляры. Никакого USB ставить не стал - для DOS не нужно, а для обмена файлами есть CF. Подключать планку PS/2 для мыши было лень - применил PS/2 контроллер от Rio444, для работы которого достаточно отключить в биосе задействованный COM-порт.



Эта доска проглотит 128 мб памяти SD ram -одной плашкой с двухсторонним расположением чипов на плашке ?



@s11, VX увидит полностью максимум 32МБ плашки с 16 чипами. Или редкую "двухэтажную" планку на 64 с чипами в два ряда с каждой стороны.
Если вы вставите в него 16-чиповую планку на 256 "как для ВХ", увидится 32. Две таких планки дадут вам 64МБ, чтобы не искать древние 32МБ модули PC66.
