Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

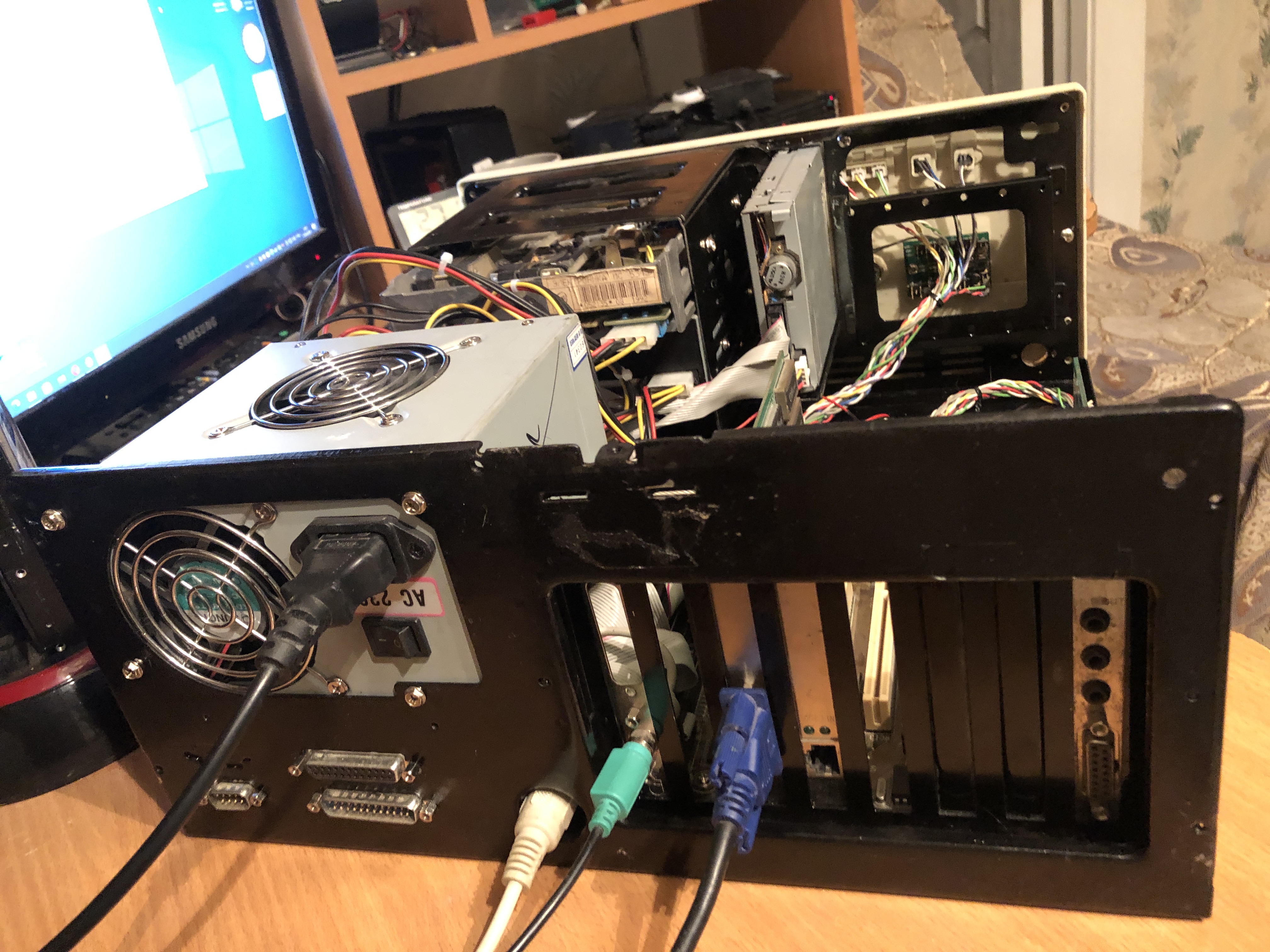

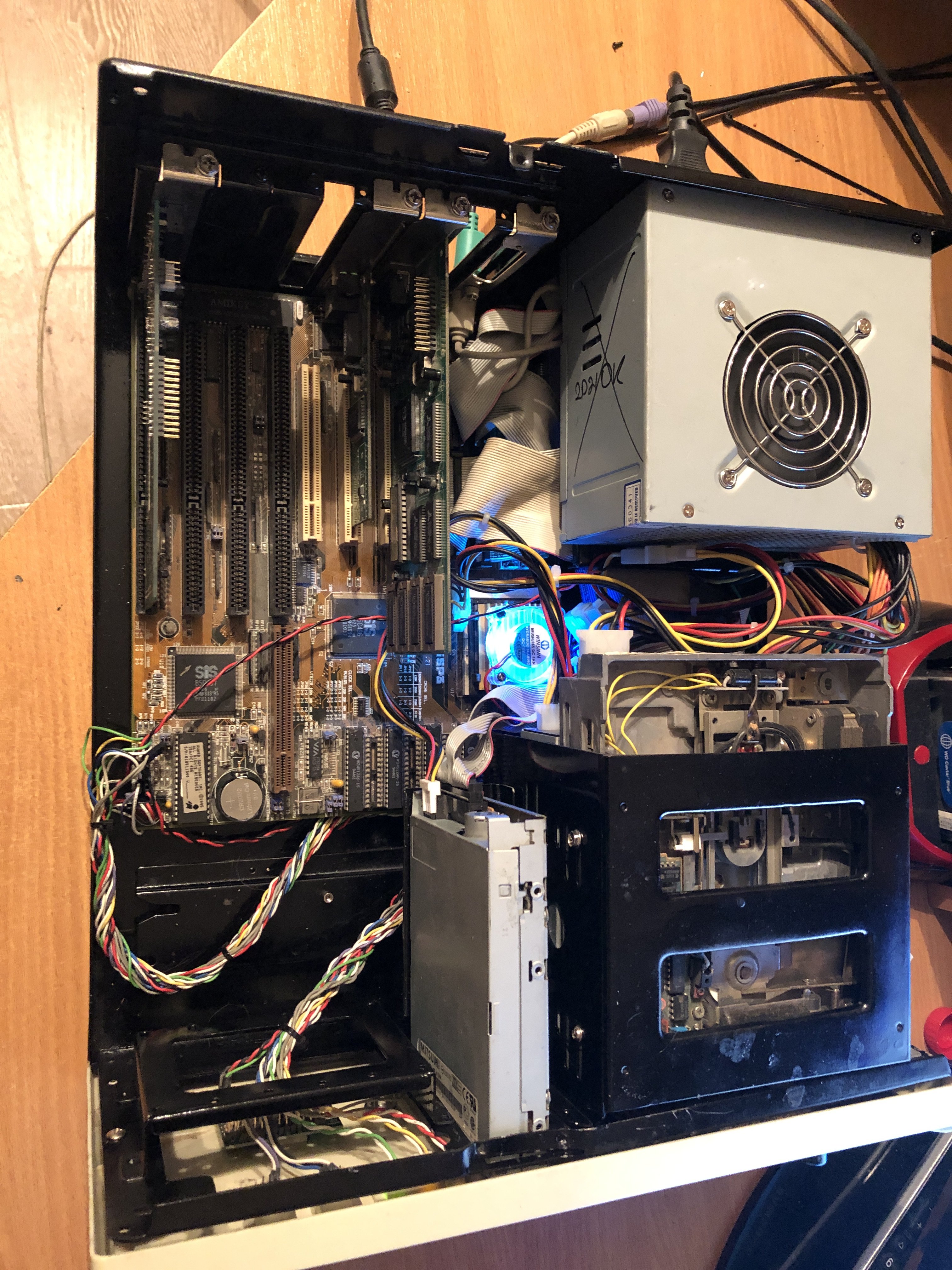

помню недавно просили меня фото внутренностей 486го
внутренности,плата ASUS PVI486SP3 Процессор Am5X86 133Мгц разогнан до 160Мгц 24мб озу звук Yamaha OPL SAX3 видео S3 Trio Virge 4мб HDD 10гб еще стояла PCI USB 1.1 карта Opti вроде,временно в другом пк,и Vodoo 2 пока что вынута,планируется наращивание HDD до 30гб и ОЗУ до 128мб,возможно буду пытаться разгонять проц до 180/200Мгц(на ютубе полно примеров удачного разгона до 200Мгц) Кулер на процессоре с RGB подсветкой с aliexpress корпус только сегодня открашен в черный,пластиковая морда немного отмыта
ну как то так:

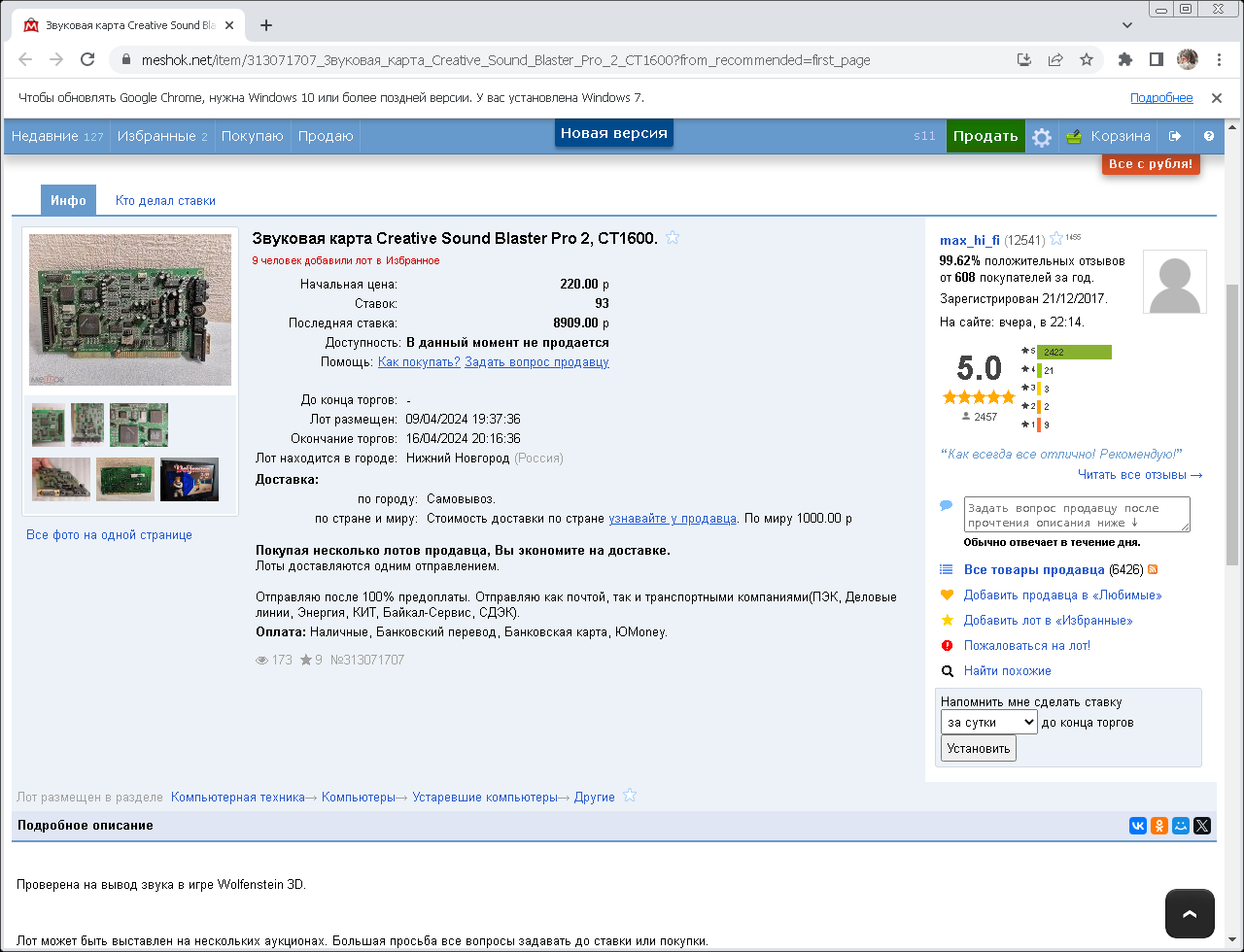

CT1600 модель 1992 г ( изготовлена в 1994), барыга со скупки смог вчера загнать почти за 9 косарей))
Обратите внимание на состояние платы - возможно сгниет окончательно еще до того как доедет до получателя.
Звуковая карта Creative Sound Blaster Pro 2, CT1600.



@s11, к чему это здесь?



Внешне всё не сильно страшно, хотя ремонт нужен. Крутилка звука точно мёртвая будет, так же желательно заменить все ржавости.
Адекватность цены не могу комментировать - не попадались мне старые SB Pro.



"Старой" ее можно назвать с натяжкой, это уже последние поздние выпуски - даты на микросхемах 94г, 92й - это лишь дизайн платы.
Ну и это не тот редкий SB PRO который с 2мя FM чипами на борту, так что цена продажи явно неадекватна.



Привествую всех! Имею в запасе несоклько проектов, буду тоже делиться с вами по мере продвиения.



@Yuriy_X, @vitas155, @Dreams To REality,

Есть чуть более подходящая тема для собранных ПК как в ваших сообщениях:

Мой старый игровой компьютер

@Dreams To REality

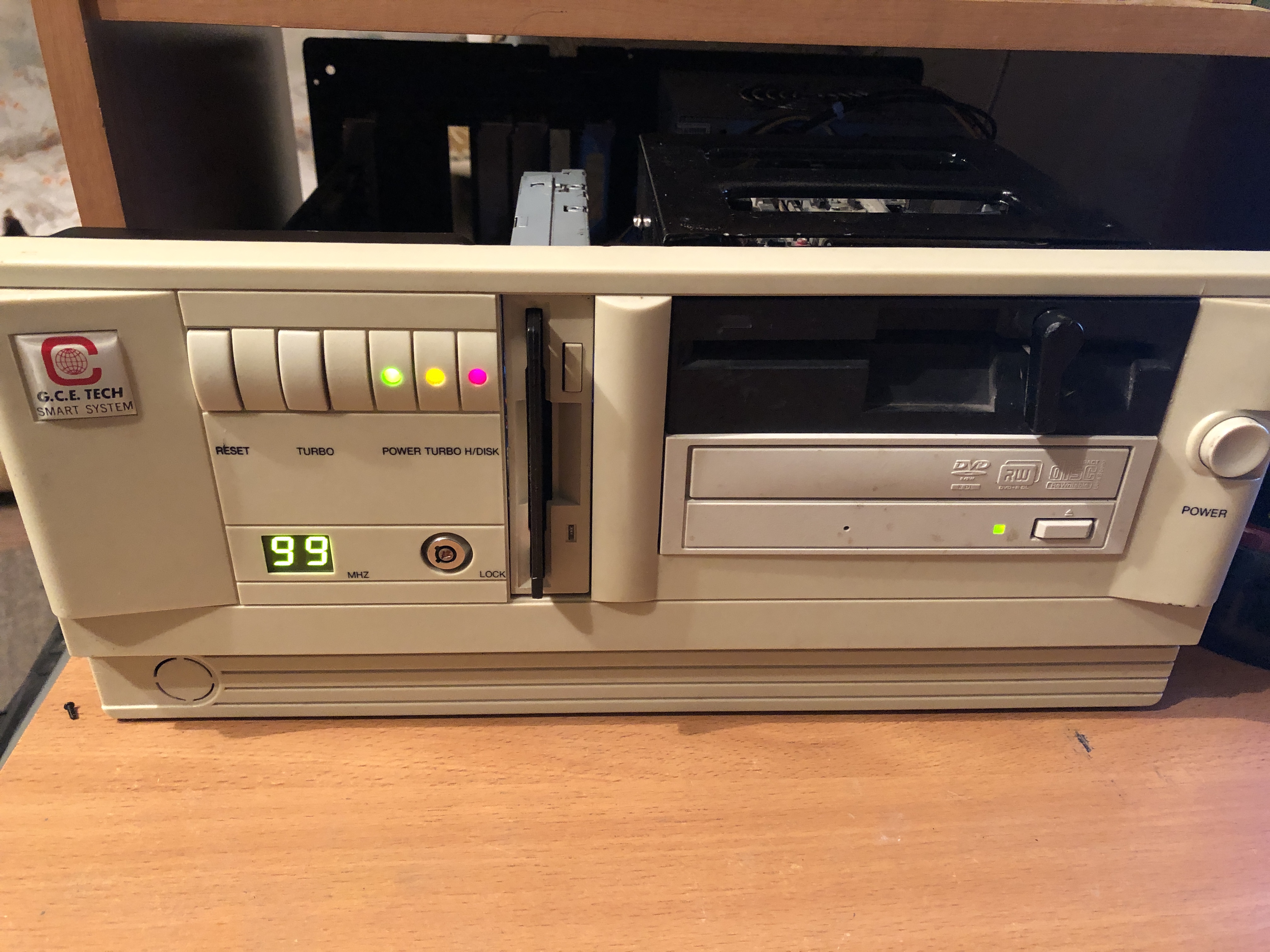

10:10:
"Совместима со всеми играми досовскими [...] Не возникает никаких абсолютно проблем"

Так уж и со всеми? : )

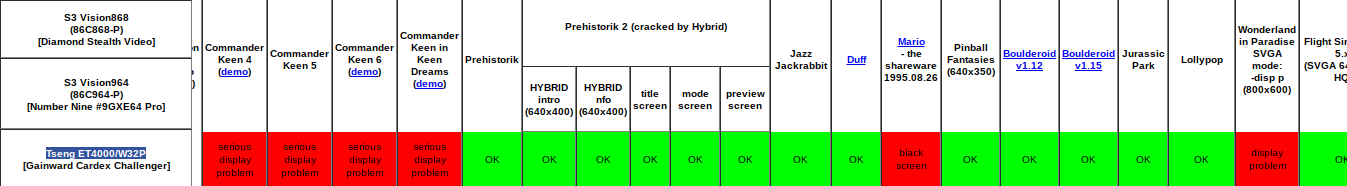

(https://gona.mactar.hu/DOS_TESTS_VLB/ + многочисленные темы о ней в контексте игр от Apogee на VOGONS)
Она известна только своей высокой скоростью, но наиболее совместимой она не является.

Но несмотря на существование нескольких проблемных игр, комп, конечно, хорош!

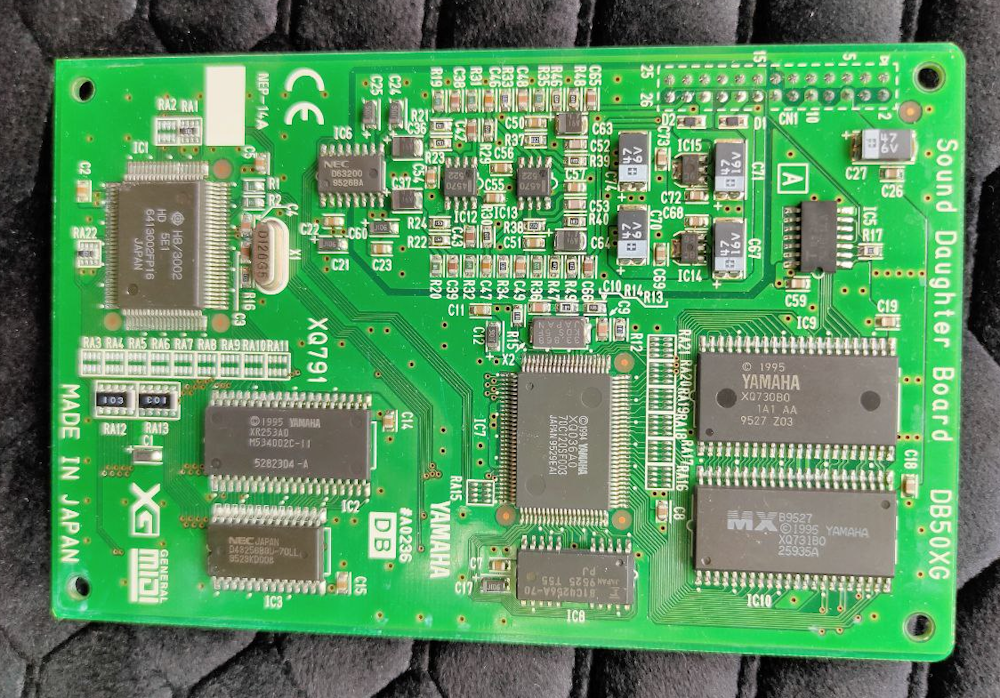

Добыл долгожданный ретро-артефакт. По первым впечатлениям, для Doom, Duke Nukem 3D и других игр, где много рока, отлично подходит. Но в первом WarCraft и квестах X2GS (и Yucatan FX) звучит сочнее. Возможно, вопрос привычки.



Сколько обошёлся?



Говорят, что PCI ямаха со своим GM XG звучит под виндой очень похоже. Правда?



Дорого - примерно 20 000 ₽. Но этот тот случай, когда к цене морально был готов, в то время как Voodoo2 для себя (если исключить вариант для перепродажи) и за 5000 бы не взял. Когда-то видел предложение за 15 000 ₽, но меня опередили.

--- добавлено 23 апр 2024, предыдущее сообщение размещено: 23 апр 2024 ---

Да, очень, при слепом сравнении разницу запросто не определишь. А с расширенным банком ещё более похоже. Но я не смог побороть PCI Ямаху под Виндой, к тому же поддержка чистого DOS мне обязательна.



C SB 16 картами совместима ?
Я малость путаюсь - SB 16 же без подобных плат не в состоянии MIDI музыку воспроизводить вообще?
На днях заинсталлировал игру Tzar: The Burden of the Crown (1999, Windows) там MIDI треки ,но SB 16 ее воспроизвел , что сломало мне мозг по части терминологии звука на старых пк.
Ранее мне думалось что MIDI - это SB 32 и новее, ну и подобные этой ямахе дочерние платы.



Если под MIDI вы подразумеваете волновые таблицы (заранее записанные сэмплы, а не звукогенератор FM), то да, SB16 не в состоянии воспроизводить MIDI без подобных плат. В вашей игре SB16 воспроизвёл MIDI посредством более массовой технологии - FM-синтеза (как и более ранний SB Pro).

Что касается связки SB16+DB50XG - она будет работать, но, скорее всего, с проблемами. Большинство экземпляров SB16 коряво поддерживают General MIDI - скорее всего, будут зависающие ноты и прочие малоприятные глюки. На картах Creative в играх нормально работает их проприетарный режим - AWE32.



Я сравнивал DB50XG с X-wave YMF754-R на миди XG треках. Разница очень заметна и не в пользу PCI карты, к сожалению.



Но сэмплы-то одинаковые? Я тоже сравнивал, только не DB50XG и YMF754, а вот такой синтезатор и YMF724: только условная сочность сэмплов различалась.

---
А, не увидел про специальные XG-мидяшки - таких сравнений не проводил.



Записи не делал, но насколько помню, основное отличие было в эффектах.

--- добавлено 24 апр 2024, предыдущее сообщение размещено: 24 апр 2024 ---

============

Ближе к теме.

Пополнение в CD-ROMах.

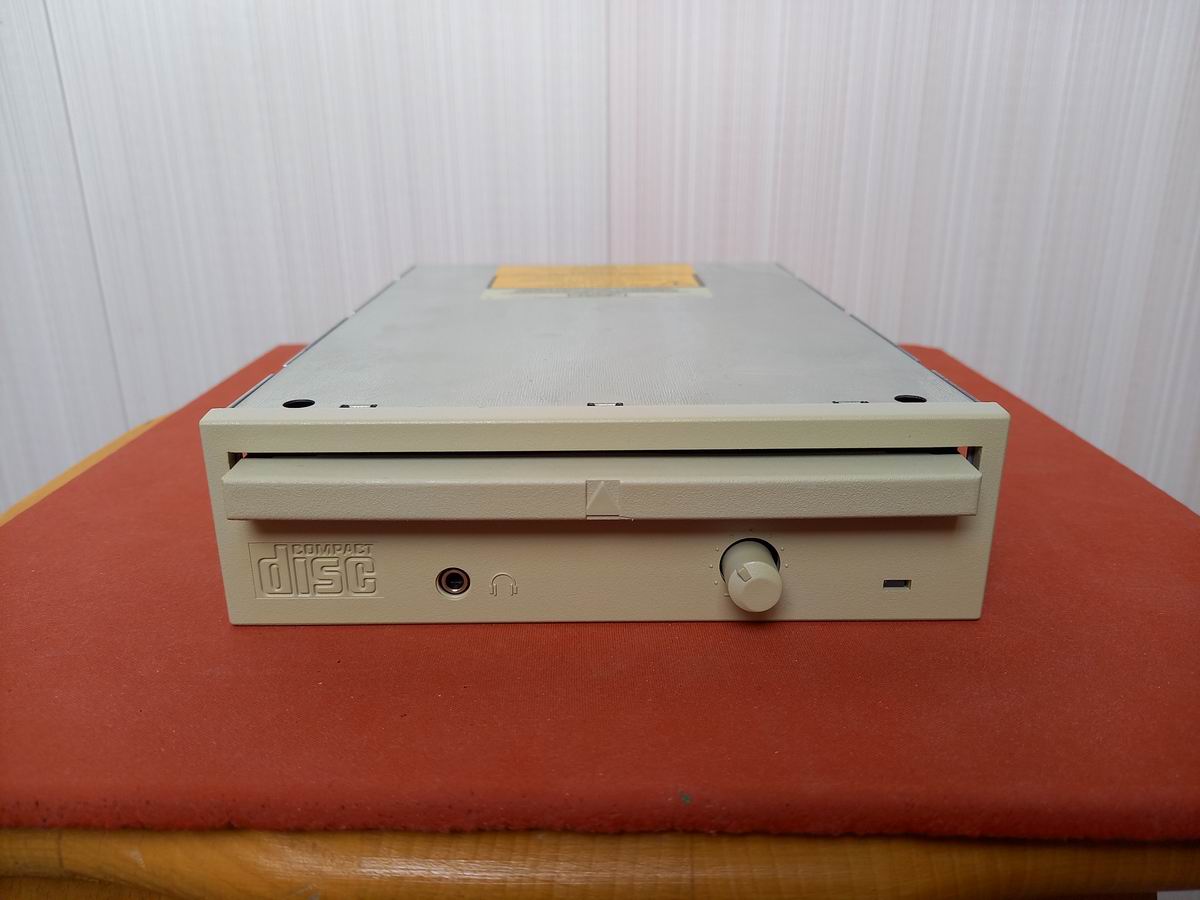

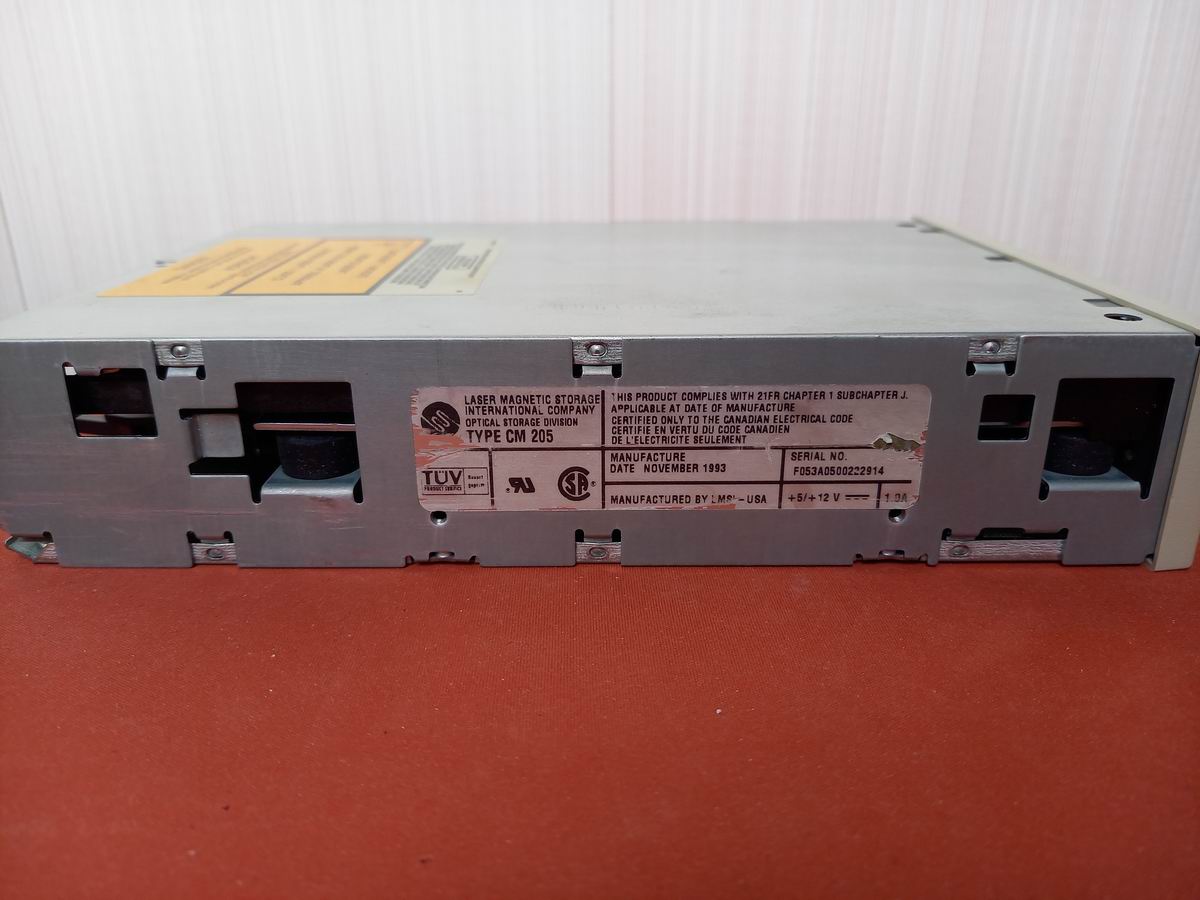

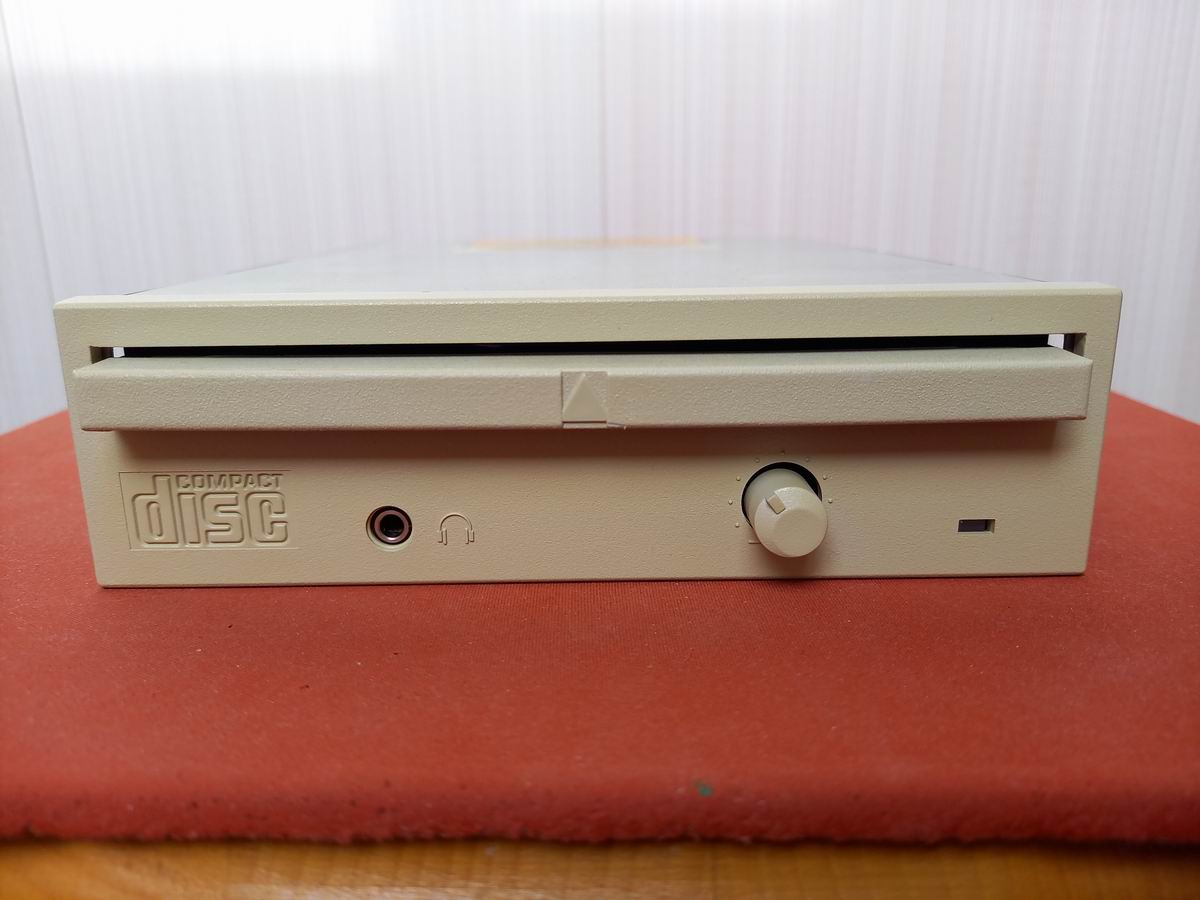

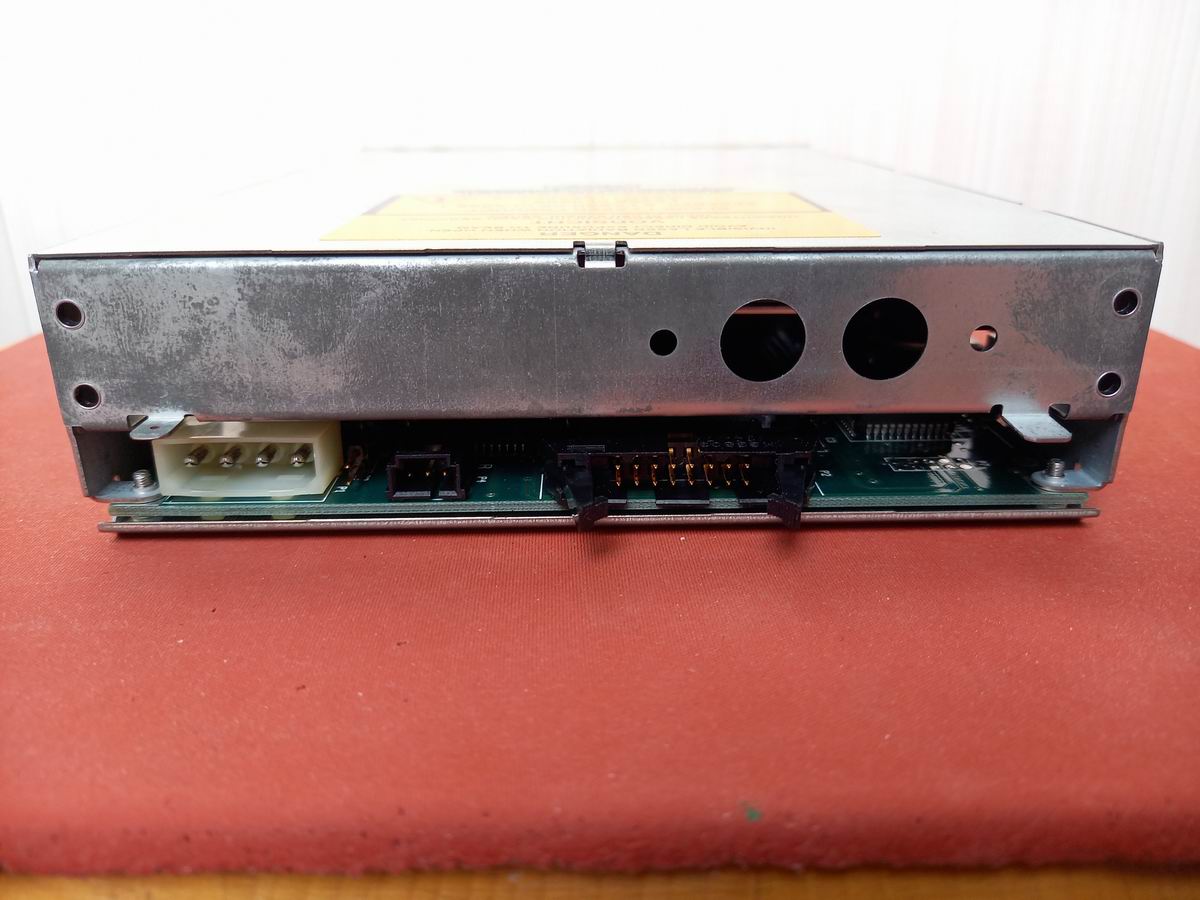

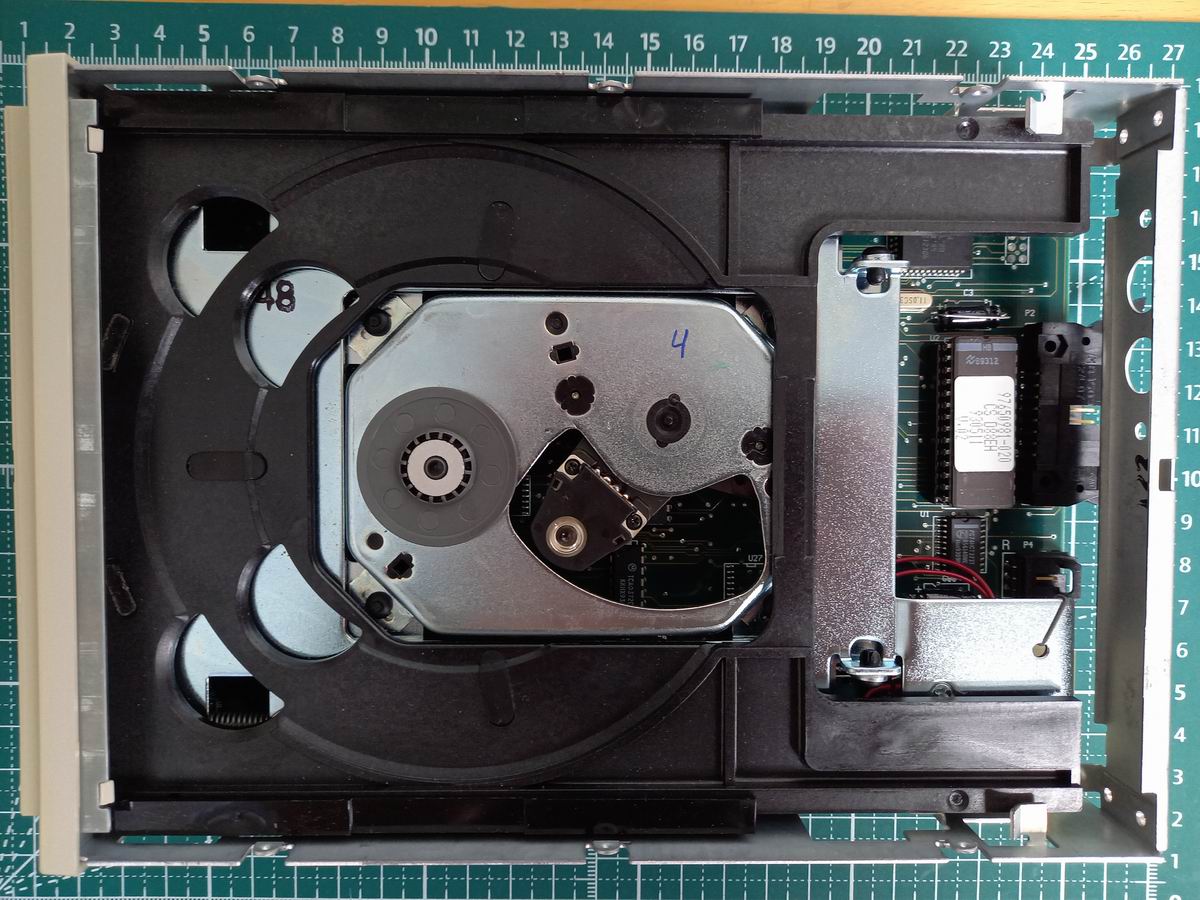

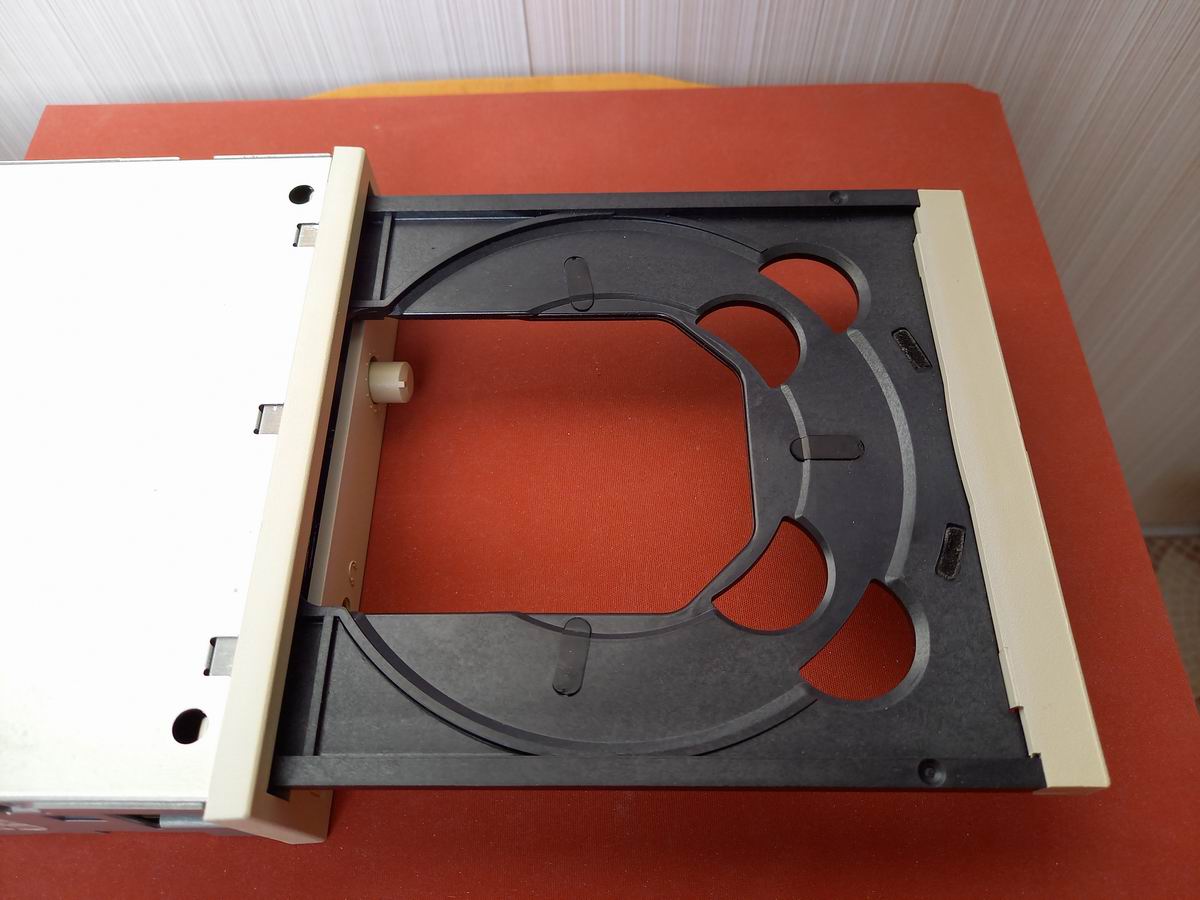

Philips LMSI CM-205

Интерфейс LMSI, 1993 год. 1x.




Полная замена электролитических конденсаторов.

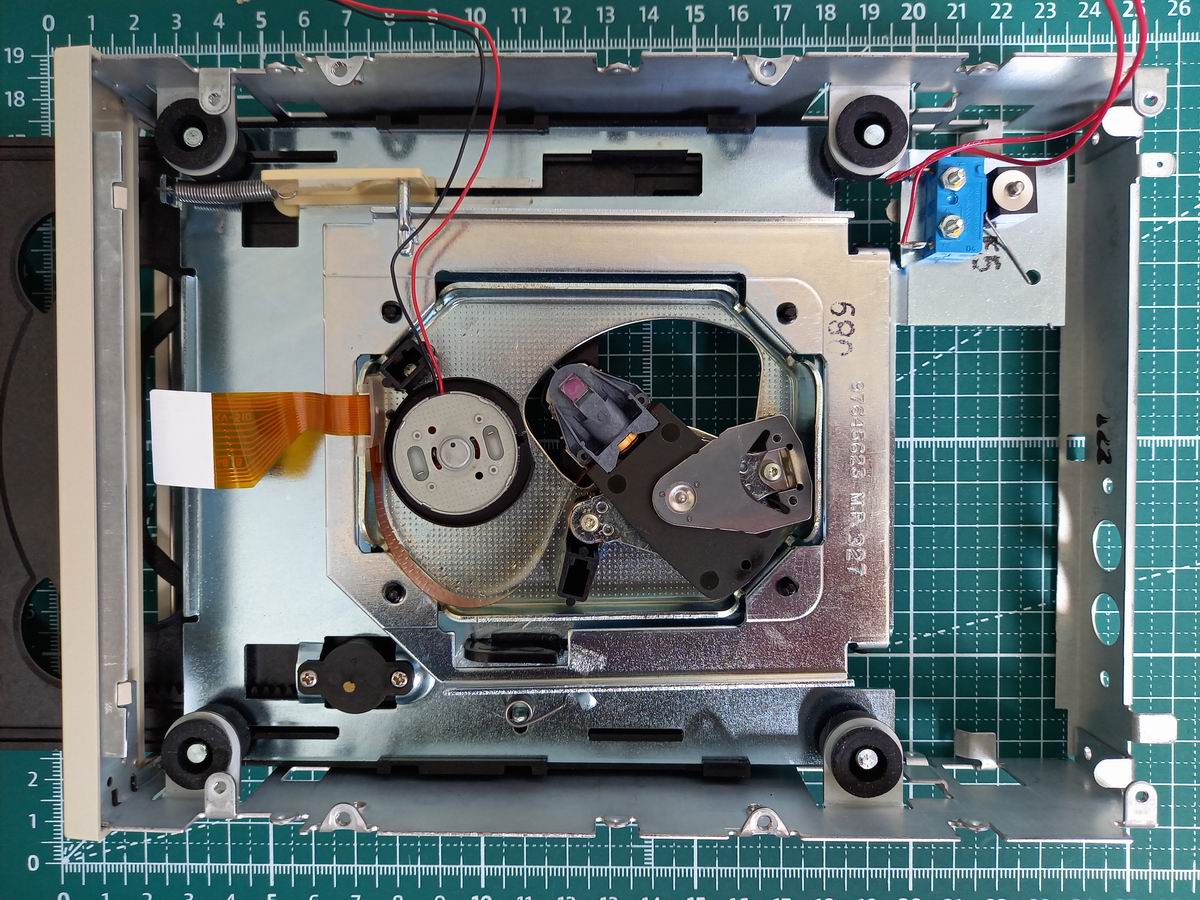

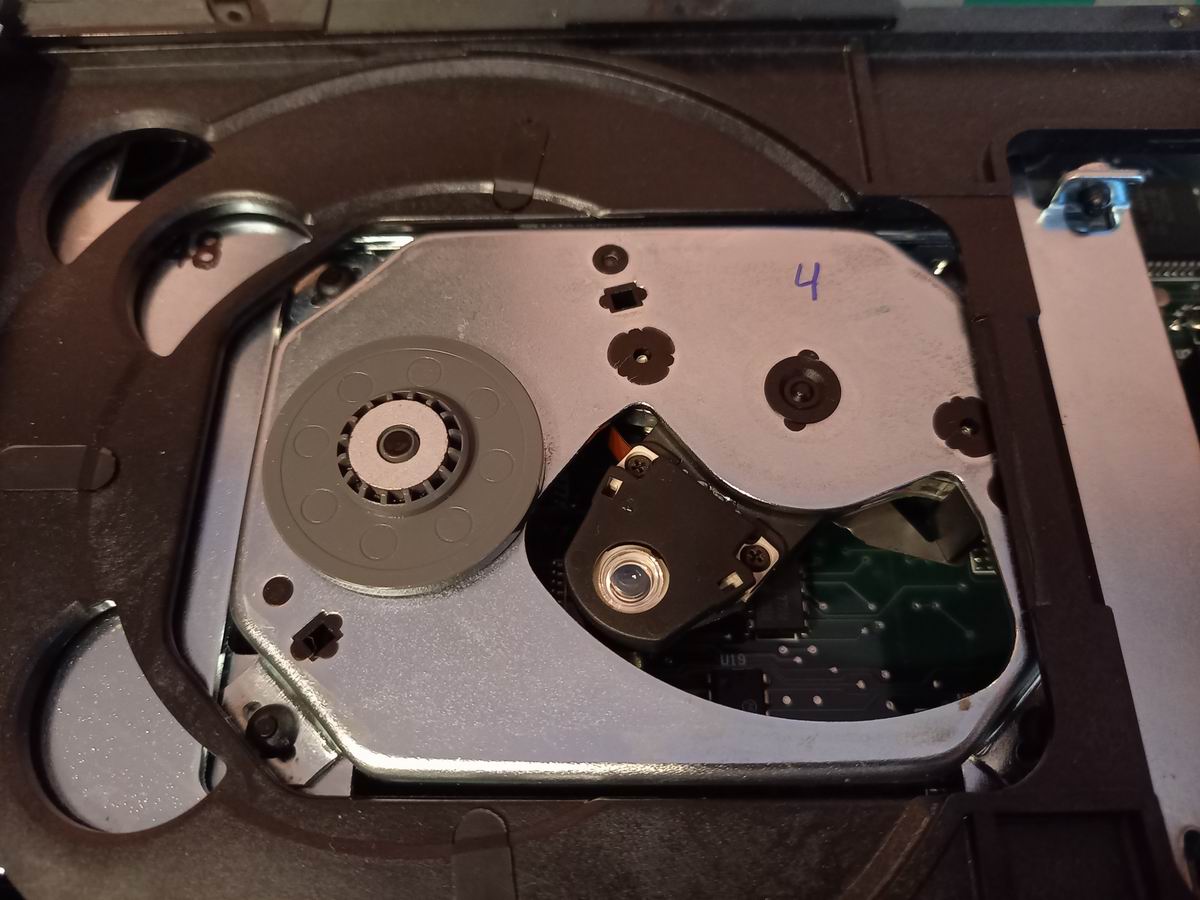

Транспорт тут Philips CDM9/44.

Голова с лазером на свободном подвесе, позиционируется электромагнитными катушками.

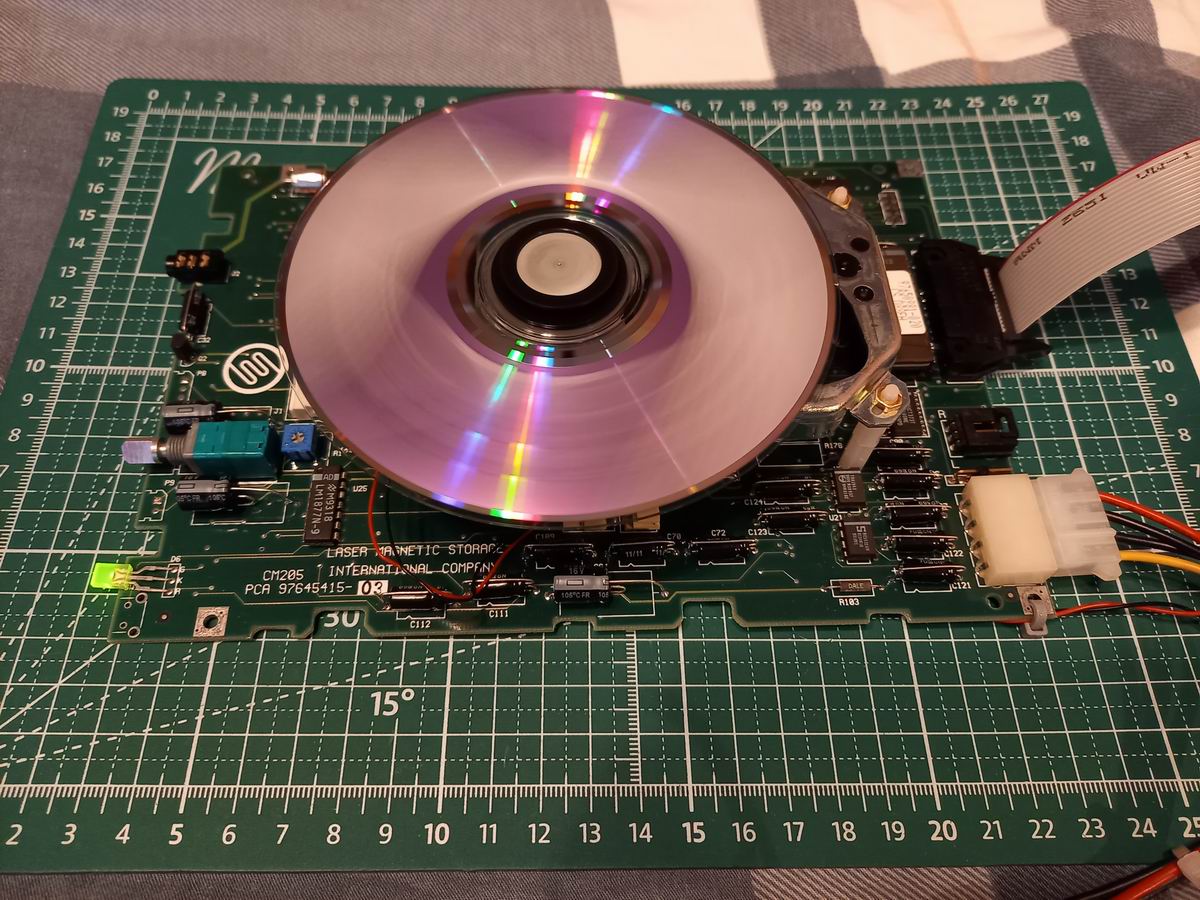

На открытом стенде треки аудиодисков можно переключать буквально пальцем, слегка нажимая на голову.

На выходе "аудиофильский" ЦАП TDA1543 + ОУ NE5532.

К сожалению, в этом экземпляре на многих дисках при чтении звенят катушки позиционирования, эти же помехи проникают и в аудиотракт.

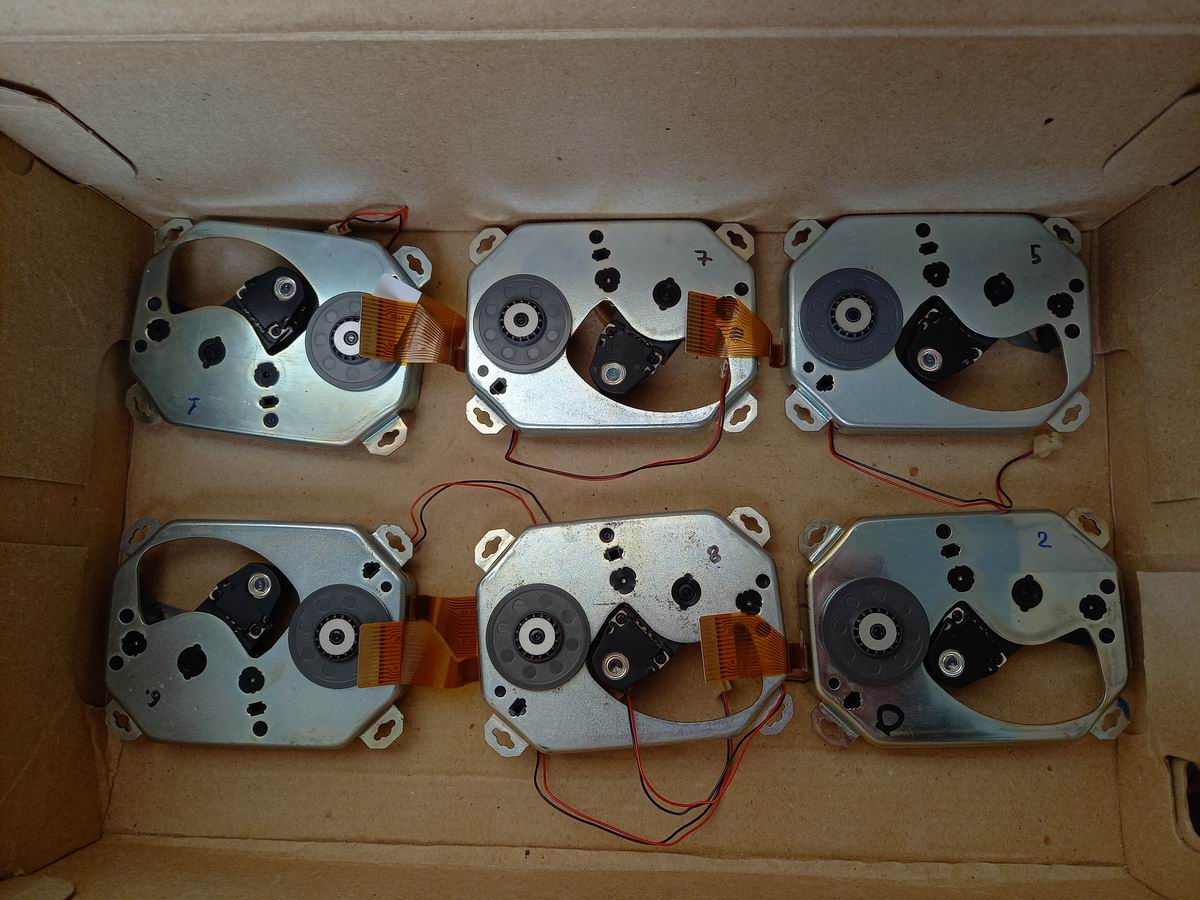

Изыскания показали, что это частая проблема для старых транспортов от Philips, и однозначного решения не имеет.

Все управляющие сигналы соответствуют service manual, в чём дело не знаю, так что пока отложил этот привод.

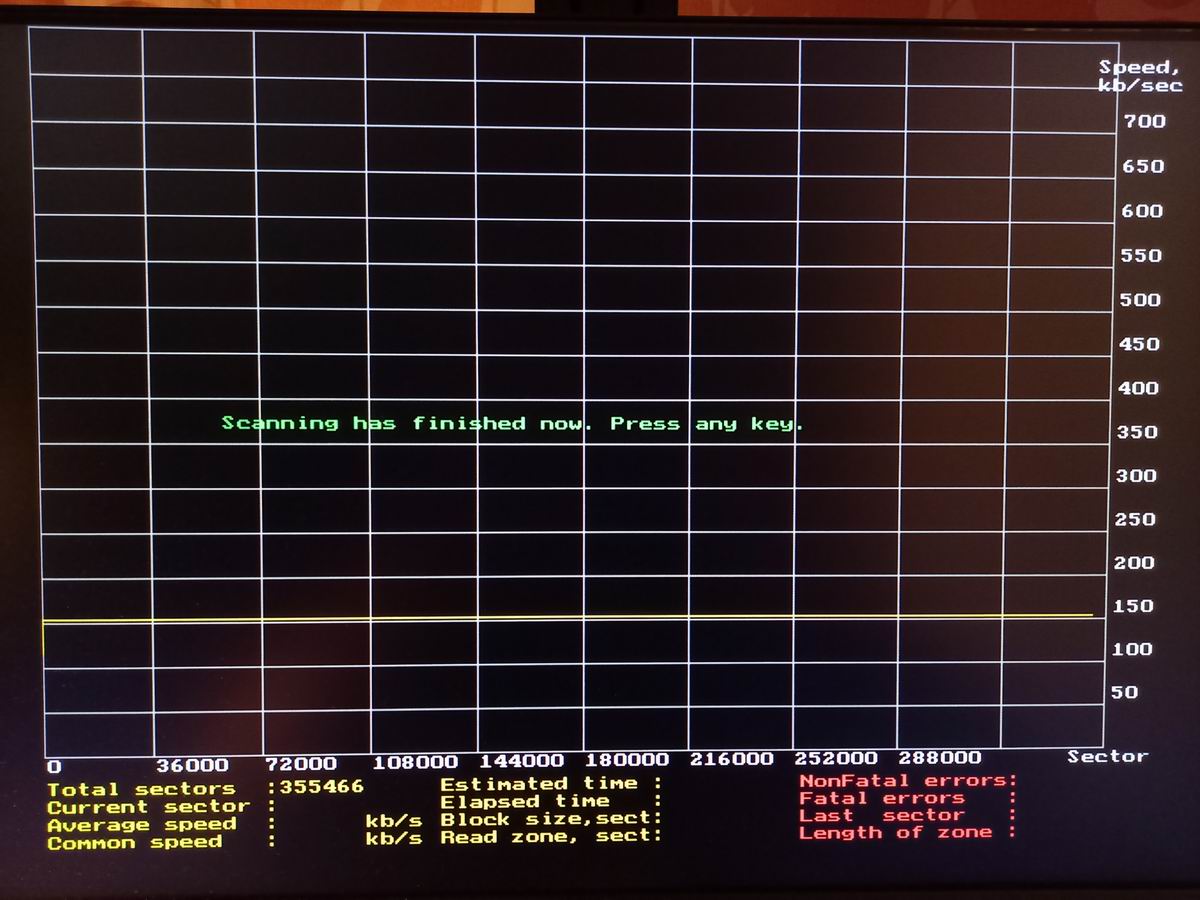

Тем не менее, и болванки, и штамповку читает идеально, хотя и медленно).

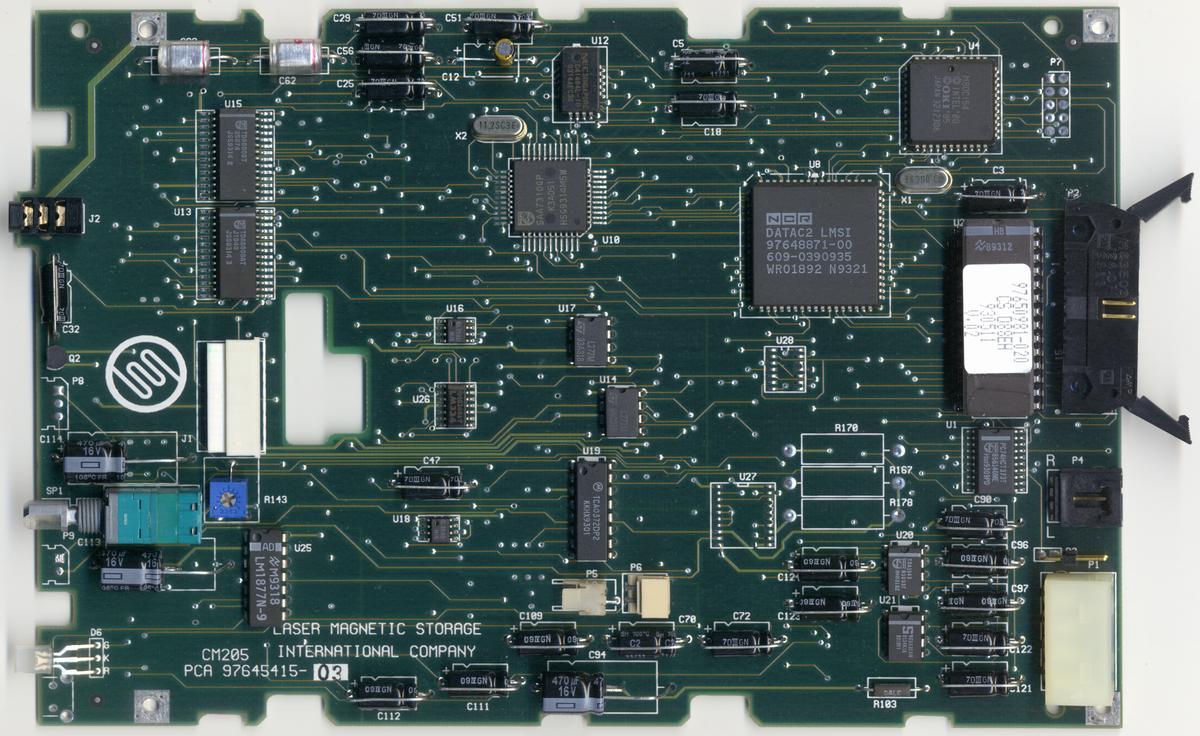

Интерфейсная плата):

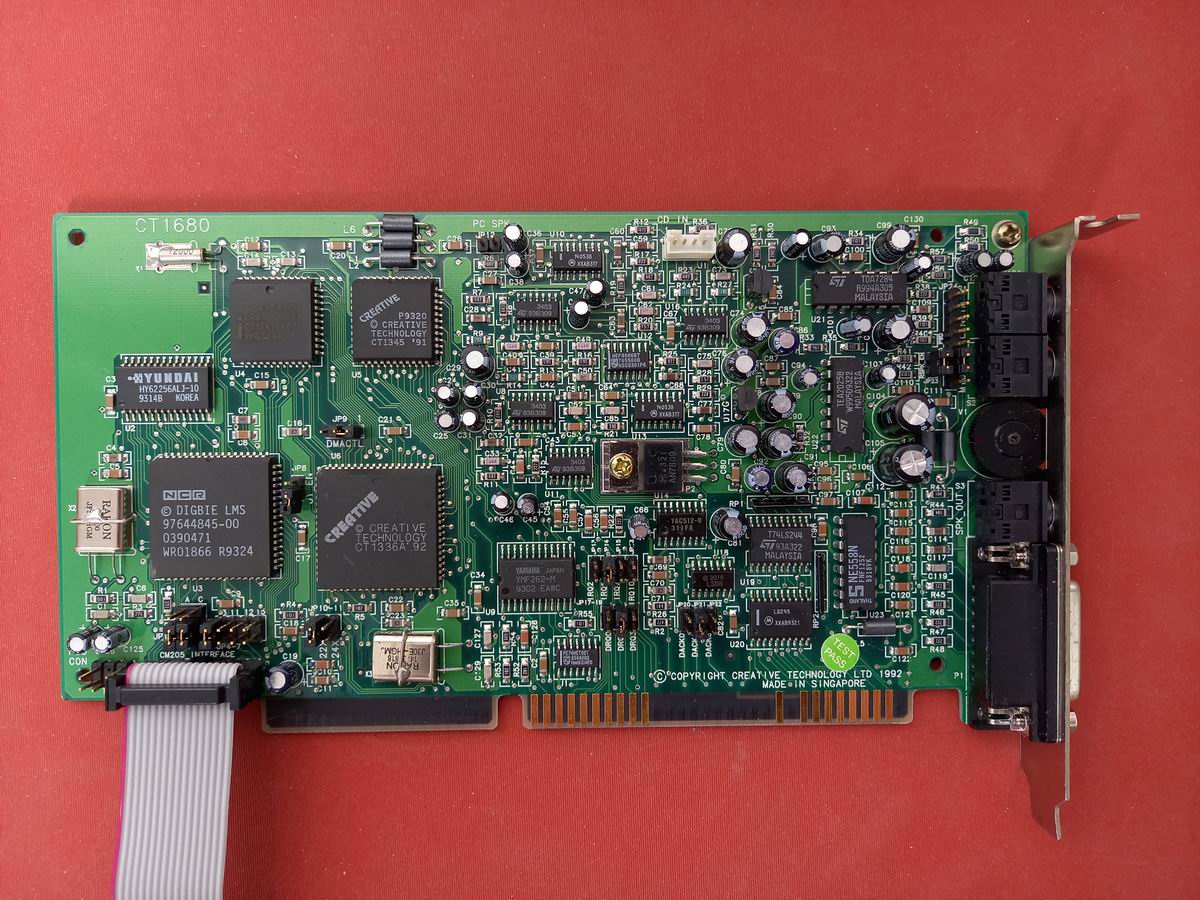

ct1680 видимо с ебей, у нас подобные чертовски сложно найти, особенно в таком состоянии.



С авито, купил месяц назад.



Понимаю) Я на днях больше 20 тыс. за три книги выложил : )

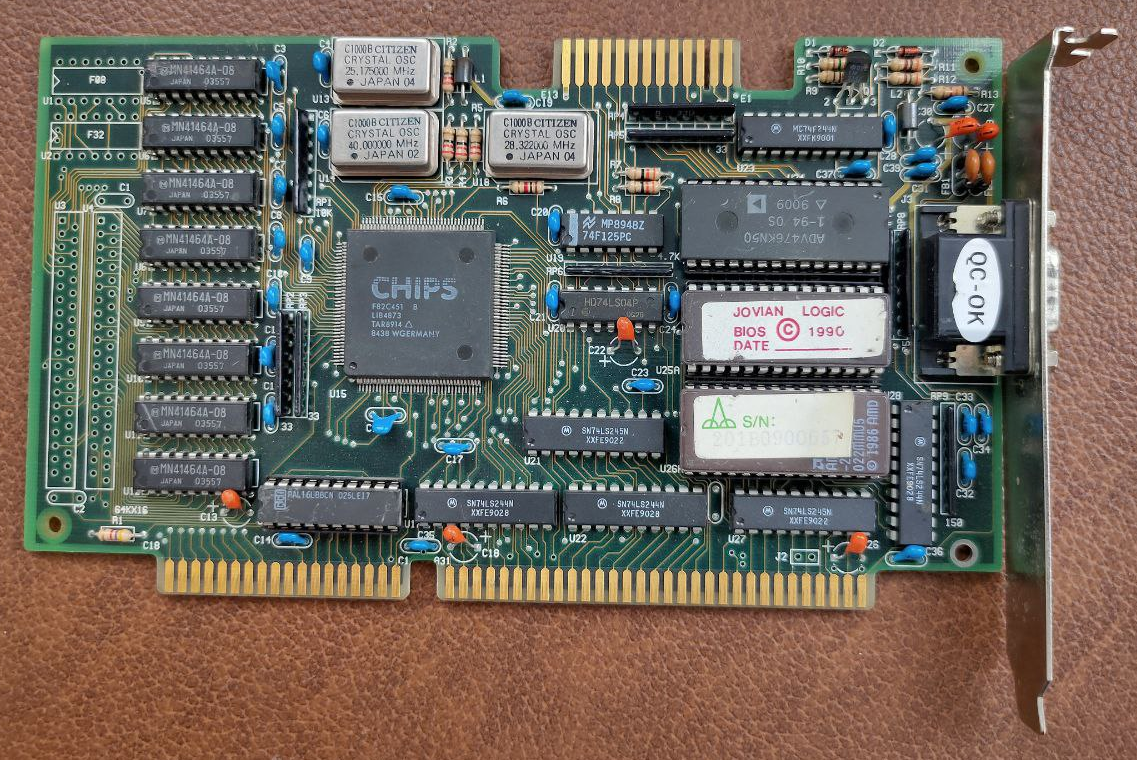

Добыл старенькую видеокарту на чипе CHIPS 82C451 в живом состоянии. Кто разбирается в древних артефактах, подскажите, чем она хуже/лучше какой-нибудь Trident 8900C или Cirrus Logic CL-GD542? Может у неё лучше поддержка CGA-режимов или иные полезные возможности?
