Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Раз уж она есть в руках, то лучше самому и проверять, а не ждать пока кто-то из интернета считающий что его считают умным расскажет)

Формально, у неё есть режимы "улучшенной" совместимости с EGA\CGA и даже Hercules. Активируются через фирменные утилиты. Но вопрос насколько они хорошо работают ждёт своего исследователя. А так, похожа на обычную недорогую карту, неторопливую и для неторопливых компов (на шине стоят более универсальные и медленные буфера серии LS), как и все 8/16-бит совместимые. Самая прикольная фишка чипа - поддержка множества таких карт в одной системе. Но для этого каждый чип должен быть сконфигурирован дип-переключателями внутренней адресации, которые на данном текстолите производитель не установил. Ножевой разъём сверху - вывод цифрового сигнала изображения для внешнего ЦАП. Можно свой какой-нибудь девайс приколхозить на базе трансмиттера в HDMI, например, и получить такое вожделенное высококачественное изображение на любом современном мониторе без вертикальных полосок.

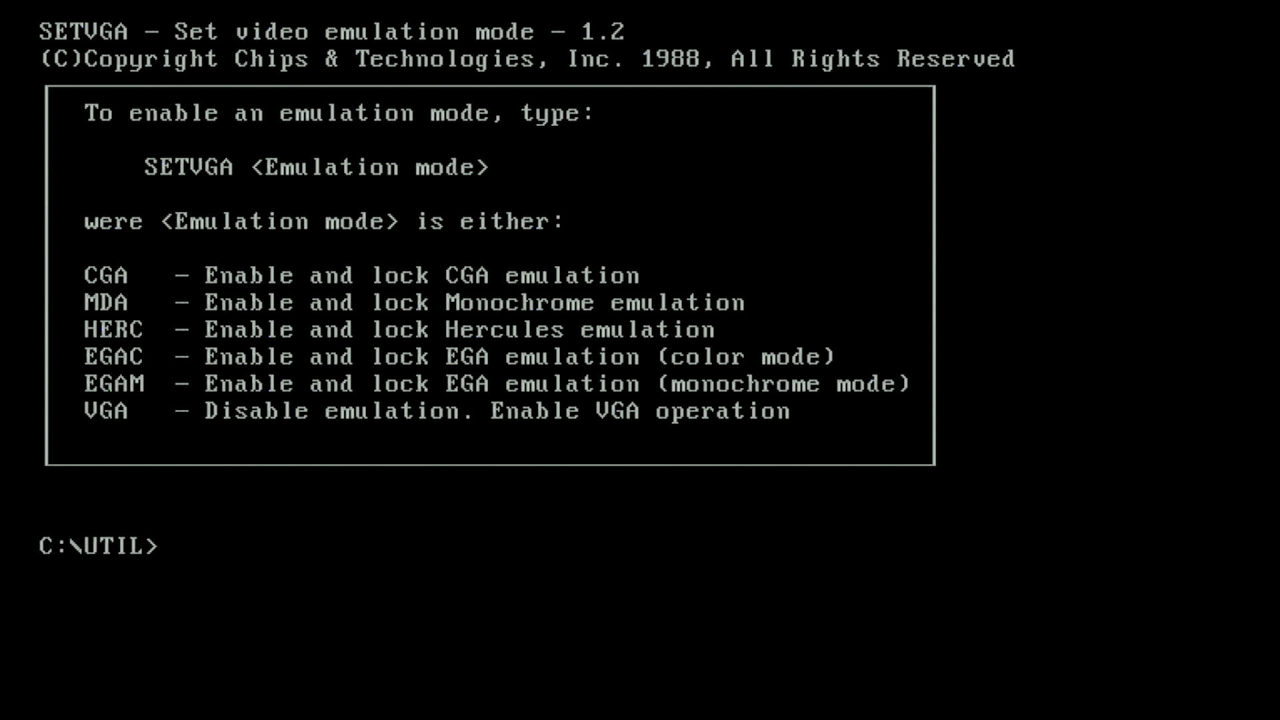

@TheMadLynx, понял, спасибо за информацию. К этой видюшке здесь я нашёл драйвера, а здесь целую кучу полезной информации. Пока успел запустить две программы - setmode.com и setvga.com. Первая:

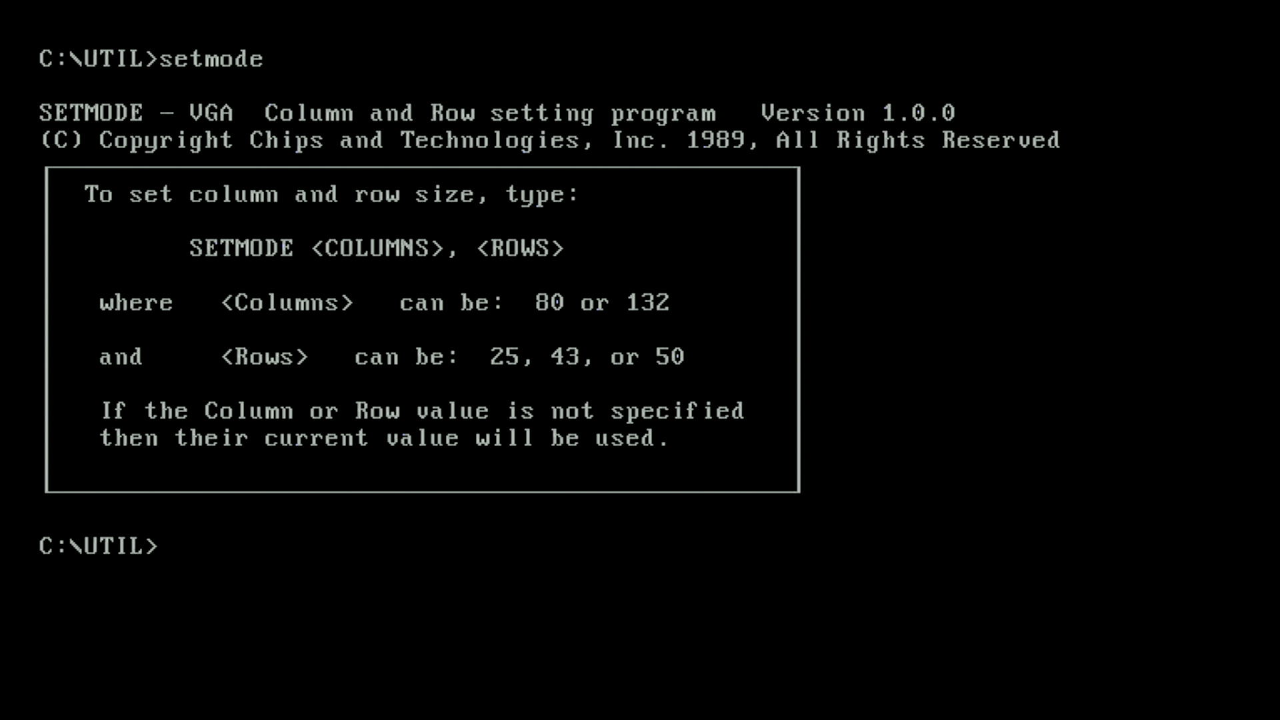

Вторая:



Пытался переключиться на CGA (setvga.com cga) - переключения не происходит, вылазит сообщение о том, что эмуляция не отключена. И так с любым из перечисленных выше ключей. В общем, буду разбираться.

Что касается картинки, то она на мониторе LG 2000C (20'', 1600x1200, IPS) приятно удивила - чёткая, без мельтешения пикселей (как на CL) и полос (как на Trident). При этом в Wolfenstein 3D на доли секунды появляется какой-то мусор в верхней части экрана, когда изображение тухнет и вместо него появляется другое (например, если начинаешь новую игру). Карта, мягко говоря, неторопливая - Wolfenstein 3D на Am386DX 40 МГц очень заметно подтормаживает, будто это система с 286-м процессором.



--- добавлено 6 май 2024, предыдущее сообщение размещено: 6 май 2024 ---

--- добавлено 6 май 2024 ---

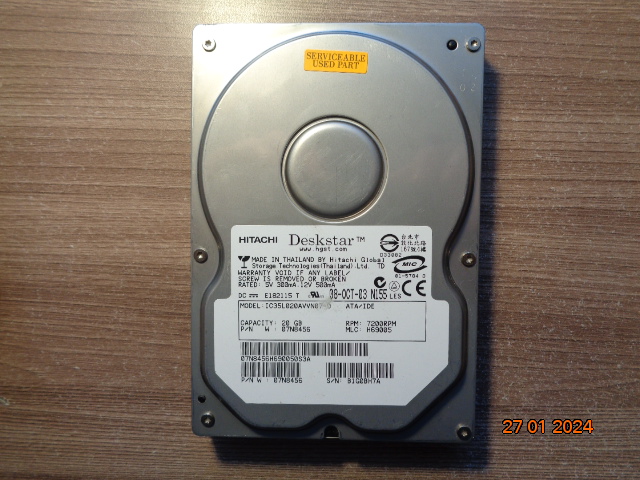

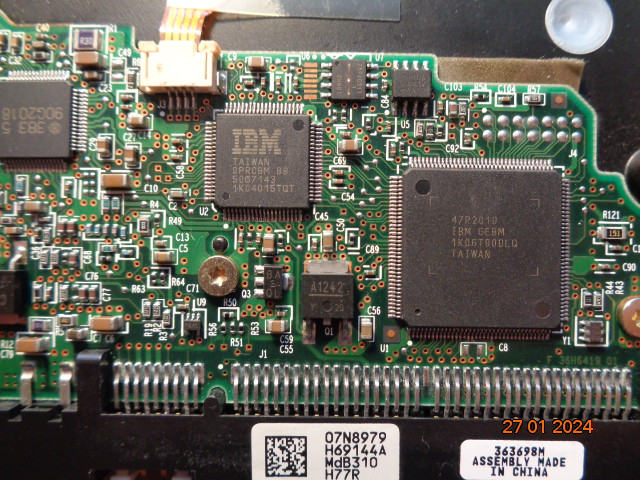

Неплохо! Правда, есть и посвежее и румяней, и белее :

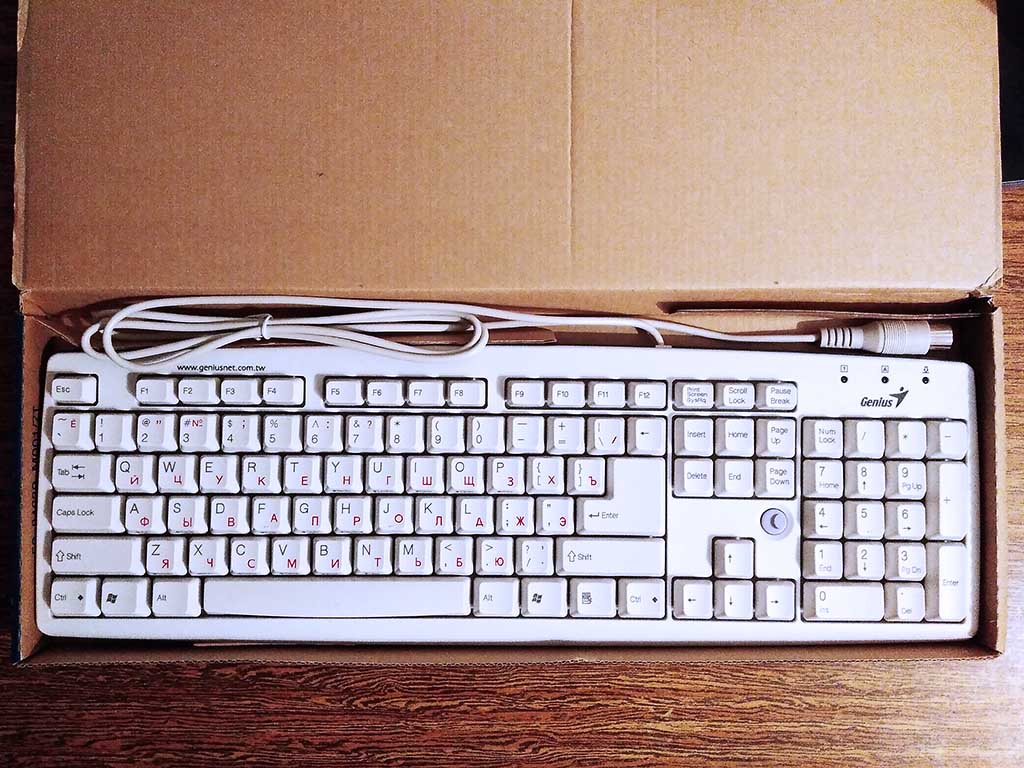

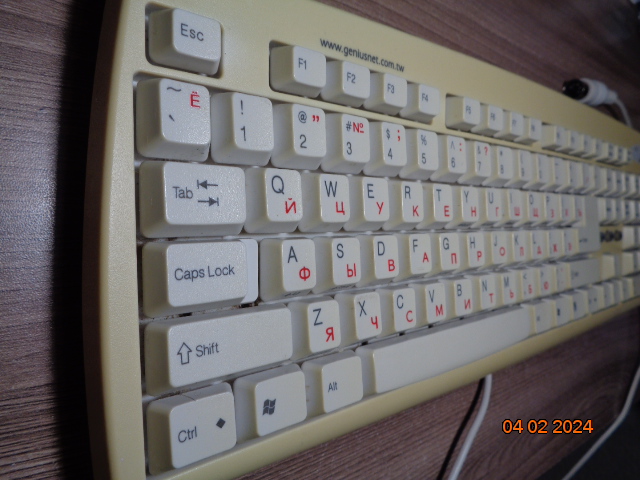

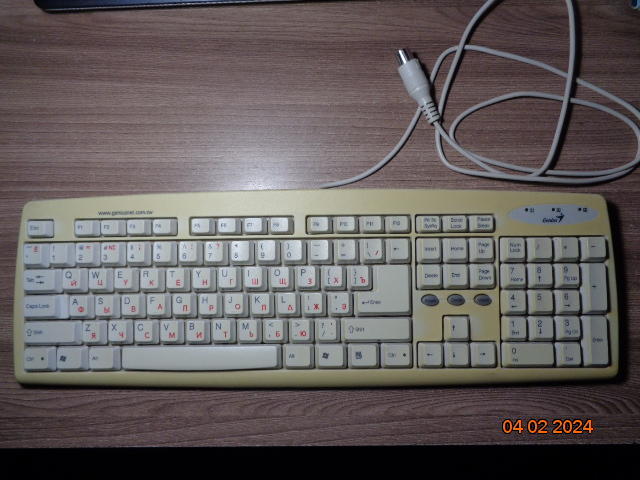

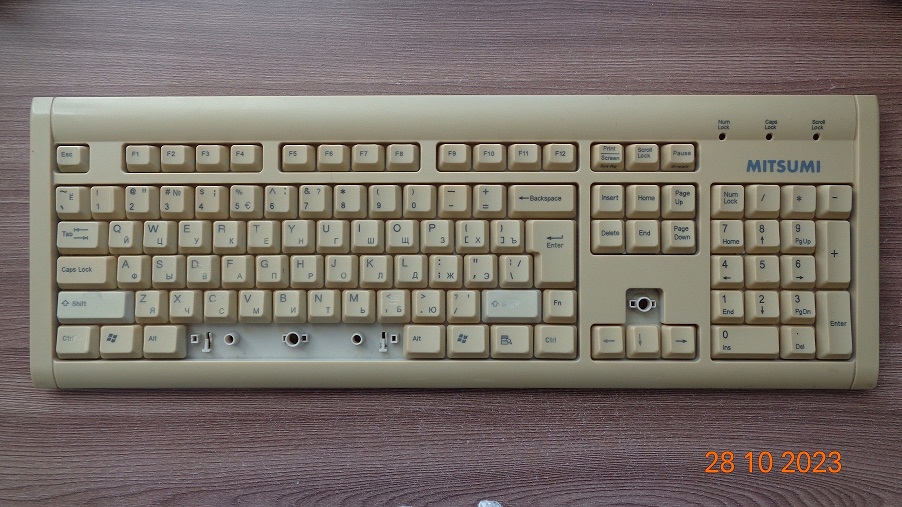

Хитачи есть той же серии на 40Гб. Неплохой и относительно быстрый диск для времён Win9x и самого начала XP. А клавиатура - моя основная, только у меня чёрная и с подставкой для рук.



Это теперь искать вторую такую же mitsumi чтоб довести до ума.
Самое слабое место у них проводящая подложка - в которой со временем нарушается целостность напыления и пропадает контакт из за повышеной влажности в помещении,
поэтому старые механики ТОП.



По Mitsumi создал отдельную тему.

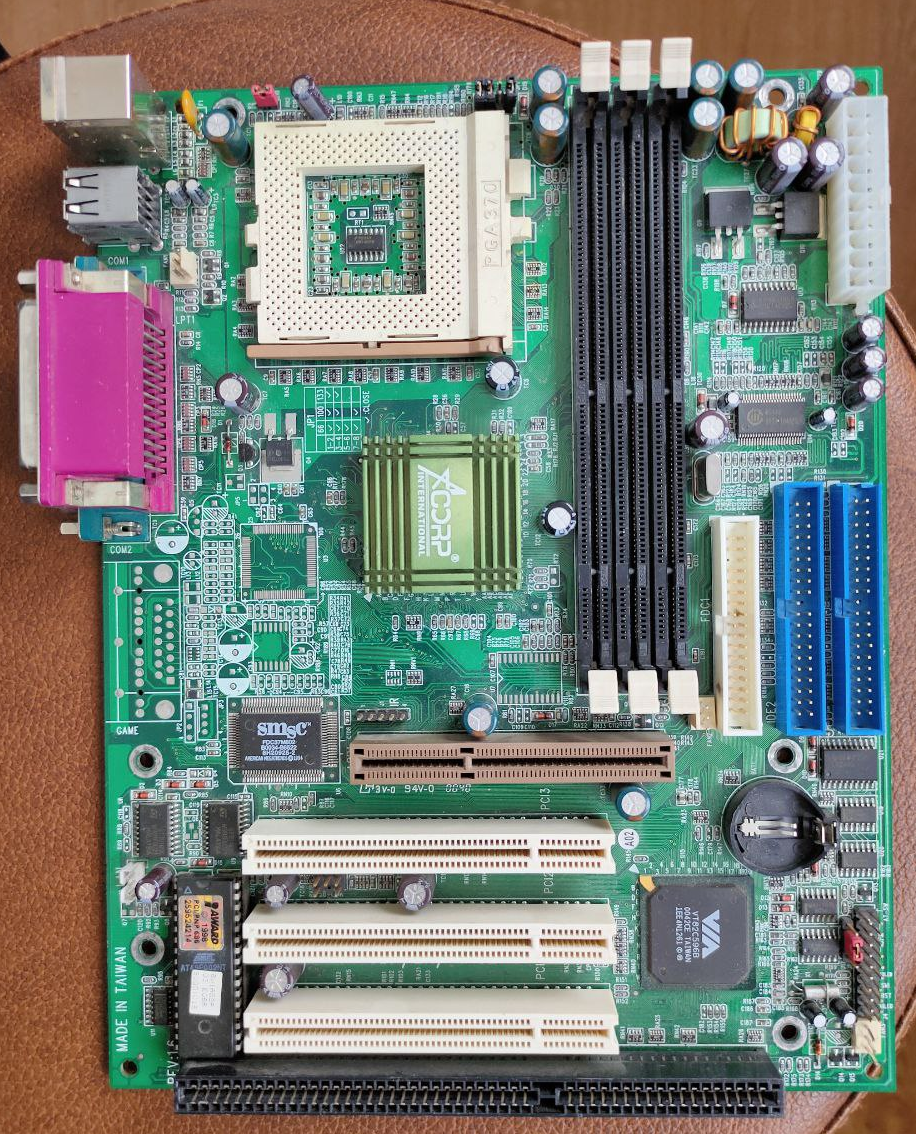

Acorp 6VIA82P. Ничего сверхъестественного, но довольно полезная плата, которой я, правда, ещё не нашёл применения. Мне она интересна тем, что:

1. Имеет форм-фактор microATX, что делает её подходящий для сборки небольшого ретро-системника.
2. Поддерживает процессоры с шиной вплоть до 133 МГц (правда, только Coppermine).
3. Имеет распаянный разъём SB-Link, что вроде бы редкость для плат на чипсетах VIA.



а вот звуковую карту и геймпорт смотрю пожидились добавить,хотя место под их распайку есть,интересно если разьемы и аудиочип впаять работать будет?



Нет, не будет. Потому что там еще уйма мелочевки в форм-факторе 0402.



Чип квадратный, вангую, там должна стоять ESS Solo-1 или что-то типа того.

туалатин с перепаянными ногами тоже можно)
кстати, она односторонние планки на 256 полностью видит?

собственно, 693а последний, который его поддерживает, 694 уже нет.
тут от производителя зависит сильно, он почти всегда есть у PC Partner (но не распаян), в распаянном виде у Acorp, A-Trend из того, что мне попадалось. Обычно аналогично платам на 440 чипсетах этого же производителя.



а в теории? там же места посадочные под всю мелочевку есть,если допаять всего что не хватает?



Оно в теории возможно. Может быть даже биос дорабатывать не придётся.
Но без списка номиналов, или хотя бы схемы, ты задраконишься этим заниматься.



Сделать можно всё. Но это если для себя, любимого. А так, на поиск/монтаж/наладку может уйти до недели рабочего времени. Во сколько вы оцениваете один свой рабочий день ?



я не оцениваю свои рабочие дни если работа делается для себя,в теории если бы у меня была эта плата,все компоненты,и я бы умел паять я бы заморочился и востановил справедливость(вернул на плату геймпорт и аудио чип)

--- добавлено 19 май 2024, предыдущее сообщение размещено: 19 май 2024 ---

меня терзают смутные сомнения что полюбому была версия этой платы побогаче где все распаяно и работает,не просто так посадочные места остались,просто текстолит печатали один,а на его основе версий платы делали минимум 2,подешевле и полный фарш



Да, так и делали, но не имея номиналов и схемы - задаконишься рыться в мануалах, подбирать варианты и разбираться, где, куда, чего и почему.
Часто мелочёвка как раз расставлена. Производителю было дешевле её ставить везде, чем перенастраивать линию. Нет только чипа, усилителя и электролитов. Там - да, распаял чип, подкинул электролитов, разобрался с перемычками - и оно работает, если биос не надо переделывать.



потому собственно и возник вопрос а можно ли просто допаять чип и разьемы,мелочевка я как вижу там почти есть,конденсаторов в основном нет,и то пустых мест под них немного



На фото ВСЁ не распаяно, что касается аудио.



А есть ли смыл вообще допаивать ? Это ретро ПК -сюда напрашивается нормальный саундбластер 16/32/64/.
Под это доска и приобретена в данном случае.



У акорпа была такая плата с аудио, вот если удастся ее достать... но тогда смысл в пайке уже теряется
впрочем, матх с AGP и ISA под 370 не такая уже редкость, у меня несколько таких, причем есть даже нативно туалатиновая от чайнтека.
Вот такая плата под 462 это реально раритет, по пальцам такие платы можно пересчитать
Звук на них обычно или VIA AC97, или дискретка вроде Creative/Ensoniq PCI или С-Media (ее почему-то чайнтек любит), на слотовой ECS стоит ESS Maestro2, тоже не чтобы уж большая ценность при наличии аж двух ISA (это на матх то плате!)
