Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



этого ВСЕГО там не сильно то и много

ну дак если хочется плату все в одном,чтоб и микро атх и звук и агп и т.д почему бы нет? тем более что уже готовую плату где все распаяно как я понял хрен достанешь,а когда плата уже есть под рукой достать аудиочип,всю мелочевку разьемы не такая уж большая проблема



У меня была плата с ISA слотом и распаянным аудио-чипом Chaintech CT-7AJA2 , но я даже не знаю для чего его можно было бы там использовать. По итогу я ее просто продал, оставив себе аналог на 370 без встроенного аудио-чипа.
Суть то всех этих плат именно в аппаратном FM под win 98, либо в EAX в случае использования под XP - ни того ни другого нет в большинстве встроеных аудио.



для кого то,для меня в частности(я думаю я такой не один) главное чтоб звук в принципе просто БЫЛ,без лишних плат,и плевать на всякие FM и EAX



Ну, ради интереса поковыряй. Оцени сам объём исследовательской работы по наполнению не распаянной звуковой системы на материнке.
Ещё раз. Сама паяльная работа - мелочь. Компоненты - тоже. Если у тебя есть схема и номиналы - работа не сложная.
А вот когда у тебя на руках материнка и максимум мутные общие фото из интернетов...
Вперёд, будет весело.



"Кажется, мы утратили дух авантюризма."(с)

При наличии даташитов мелочёвка набивается быстро. Но биос действительно нужно будет шить от платы, где звук был распаян с завода.



Очень сомнительно. Звуковая тут - обычное PCI устройство, и биосу должно быть пофигу, торчит ли она в слоте или напаяна на плату, это же не рейд контроллер с бутромом. Да и производителю явно лениво было бы делать отдельную версию биоса для двух практически идентичных плат. Кстати, на подобных платах этот звук зачастую можно отключить на плате специальным джампером.



Мне кажется, отключение через GPIO чипсета - то есть именно через настройку в сетапе БИОСа - гораздо чаще встречается, чем джамперное отключение. Кроме этого БИОС обычно ещё регулирует встроенные порты джойстика при их наличии и, иногда, легаси-подсистему. Но это уже сильно индивидуально и только для конкретных чипов звуковых.



Обычно в сетапе выключается набортный звук типа AC97. И действительно, встречается куда чаще, ибо АС97 встречается куда чаще дискретных чипов. Дискретные (creative PCI, C-Media CMI8738) отключаются обычно джамперами, по крайней мере, на тех платах, что у меня есть, сделано так.
Хотя согласен, что сильно индивидуально, на том же чайнтеке с дискреткой от С-Медиа вообще ничего нету в биосе про аудио, это чисто PCI карта, просто распаяна на плате.
Настройки легаси звука (ресурсы для бластера) я обычно в биосе видел только там, где AC97 кодек от VIA.



Не всегда разводка по даташитам сделана. Хотя именно с них и придётся начинать исследование.
Про биос - как повезёт. У меня есть материнки без звука (не распаян), на которых в биосе есть все опции под встроенный звук. ЕМНИП, в основном Chaitech.



Когда коту делать нечего - он марафет наводит.

В вашем случае проще искать Acorp 6VIA89, там уже усё распаяно. Надавно на Авито был лот, так что шансы есть.



нашел в интернете,очень красивая сборка на Pentium 4,автор как я понял кореец,показал всю сборку,ну и а описании список компонентов



Пополнил свою коллекцию. Voodoo 3 3000 AGP 16MB. Просто валялась в подвале склада с другими комплектующими, досталась бесплатно)

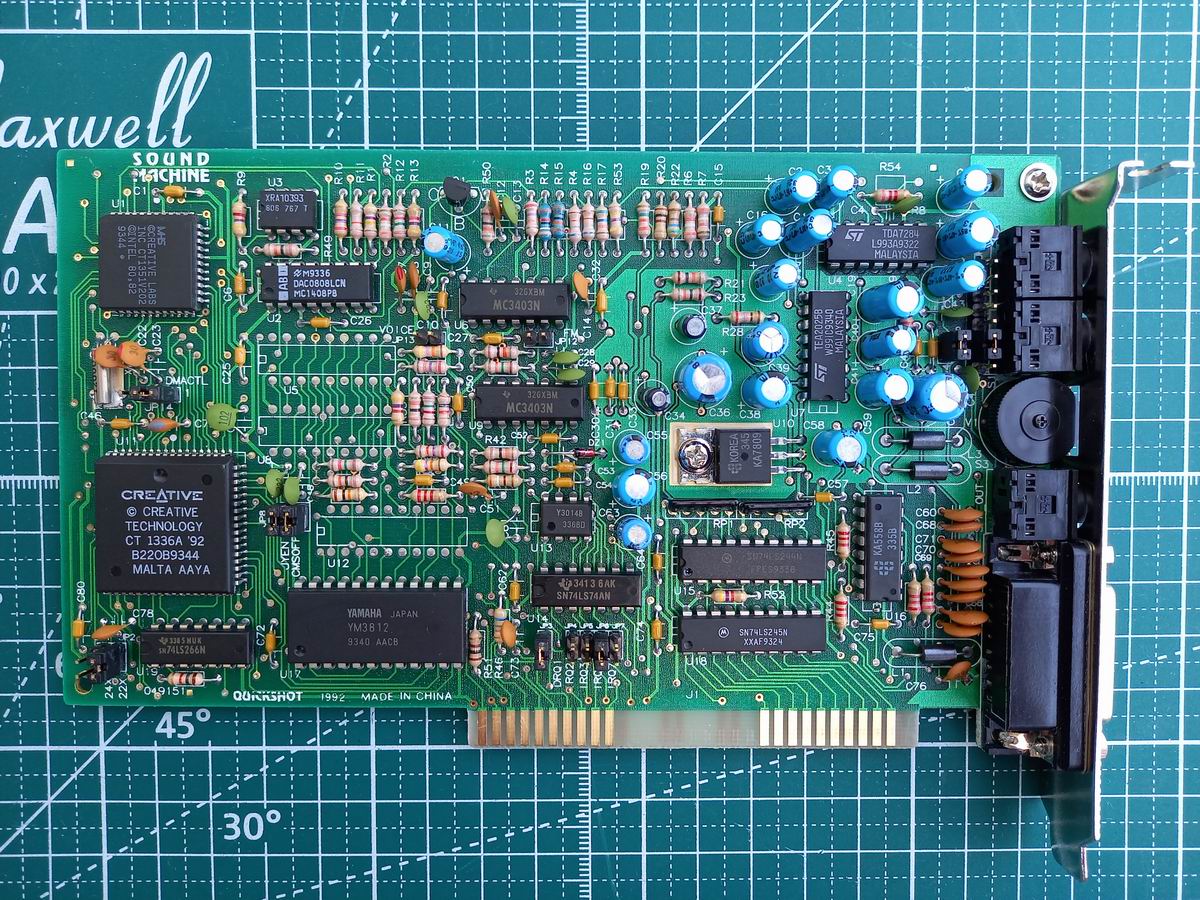

QuickShot Sound Machine QS803.

Клон Creative Sound Blaster 2.0 (CT1350



@Sirruf, ей под DOS не нужны драйвера, достаточно SET BLASTER?



Не нужны.
Собственно, и SB Pro не нужны, но там нужно выставлять микшер и фильтр.



Разрешите позанудствовать, но таки есть игры, которым нужны именно драйвера, причём определённых версий: Sound Driver Pack \ VOGONS
Терминологически правильно говорить, что подобным картам не нужна инициализация через софт, а не драйвера.



Интересно, нечто подобное я наблюдал со звуковыми картами Aztech на чипе AZT2320. В большинстве игр для корректного воспроизведения им не требуется инициализация через софт, а в некоторых всё же нужна (например, The Legend of Kyrandia 2: Hand of Fate).



Занятно ,особенно учитывая что распаян оригинальный креативовский чип - наверняка с производителями этих карт были суды.



Думаю, врядли. Скорее криватива сама продавала им чипы.
Точно так же они гнали на продажу вибры, на которых вышло несколько сторонних карт.



У фортемедии была целая линейка вибр с тюнерами, у меня парочка таких есть.
