Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

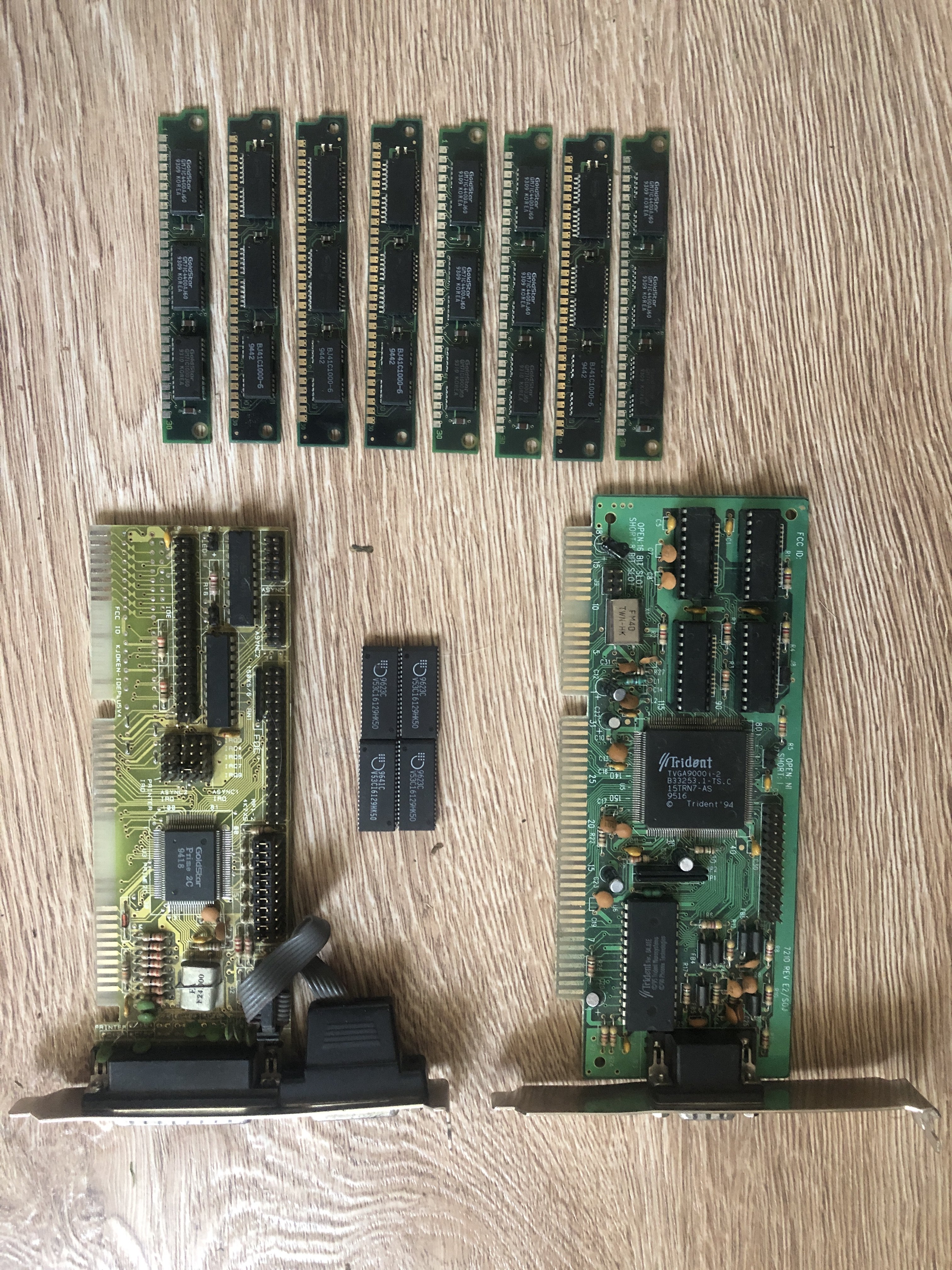

Слева то что осталось от 386 пк который был когда то,память Goldstar все планки по 1 метру,мелкие чипы память для видеокарт,было когда то штук 10 уже не помне откуда,все распиханно по видеокартам,осталось то что пихать некуда,ну мультикарта от него же.

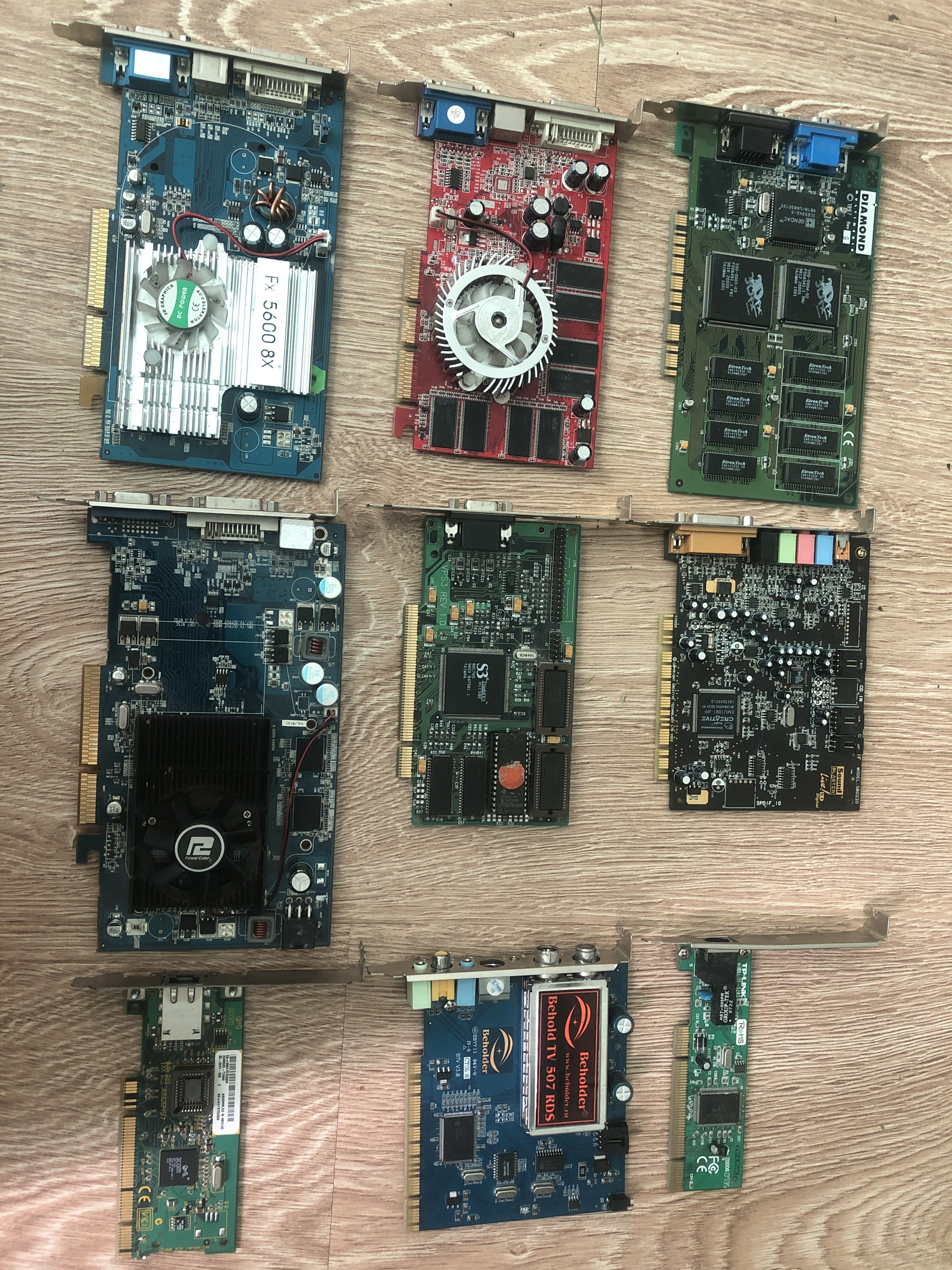

2е фото железо помоложе,кучка AGP видеокарт,FX-сы и парочка радеонов(с черным радиатором на 512мб не помню модель) парочка сетевух с дровами под 95ю,Voodoo 1

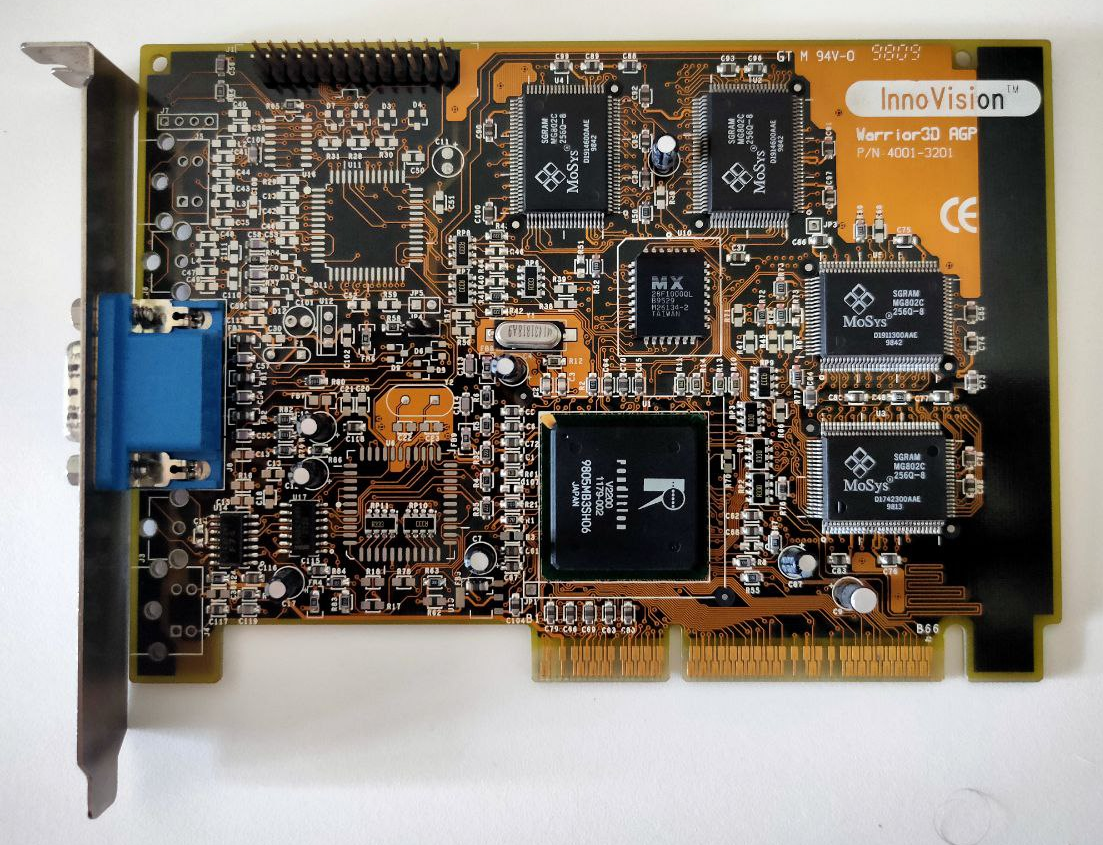

Первый раз имею дело с Rendition. Купил как кота в мешке, успел проверить только на старт. Завтра попытаюсь настроить и немножко погонять.

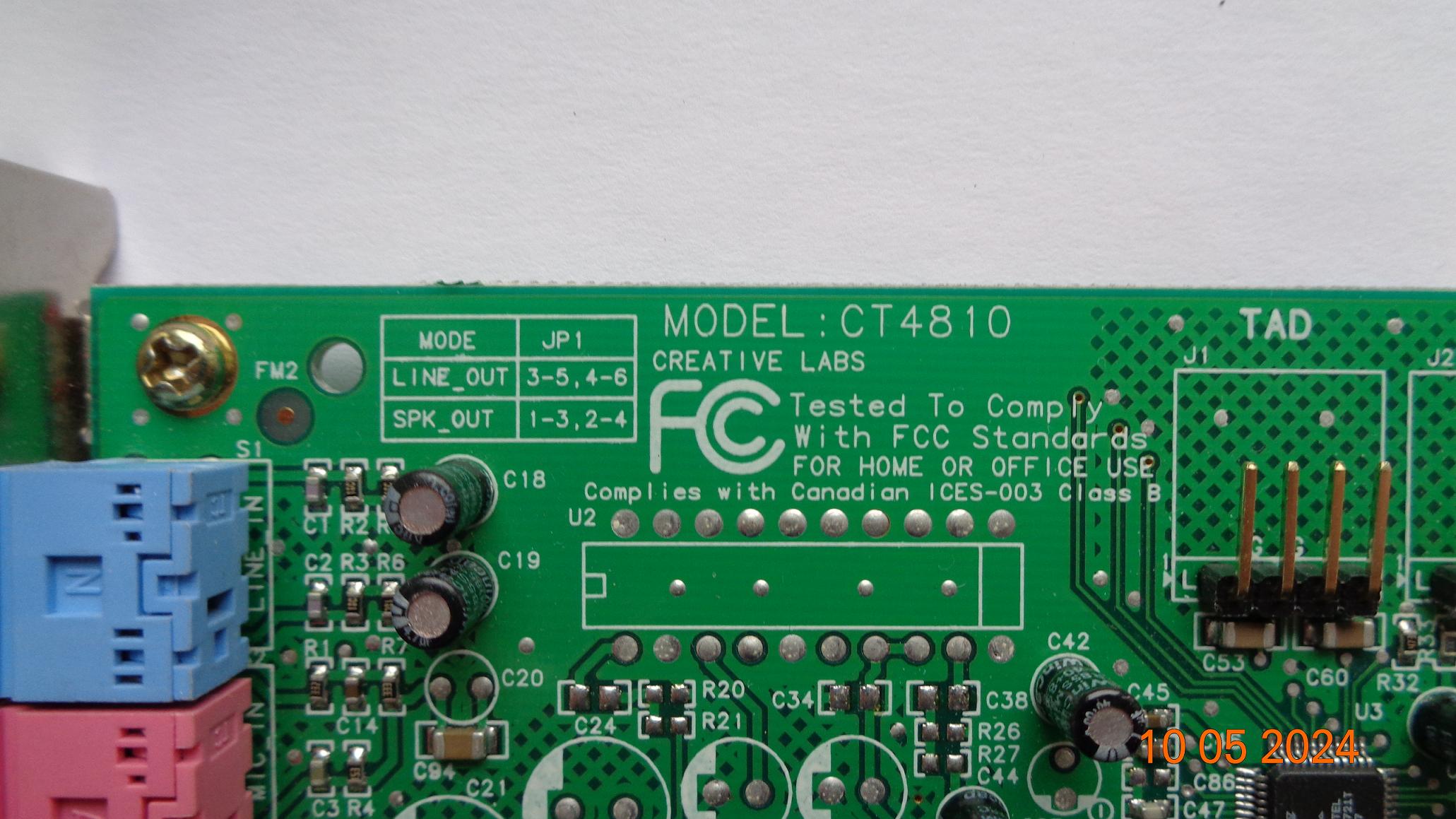

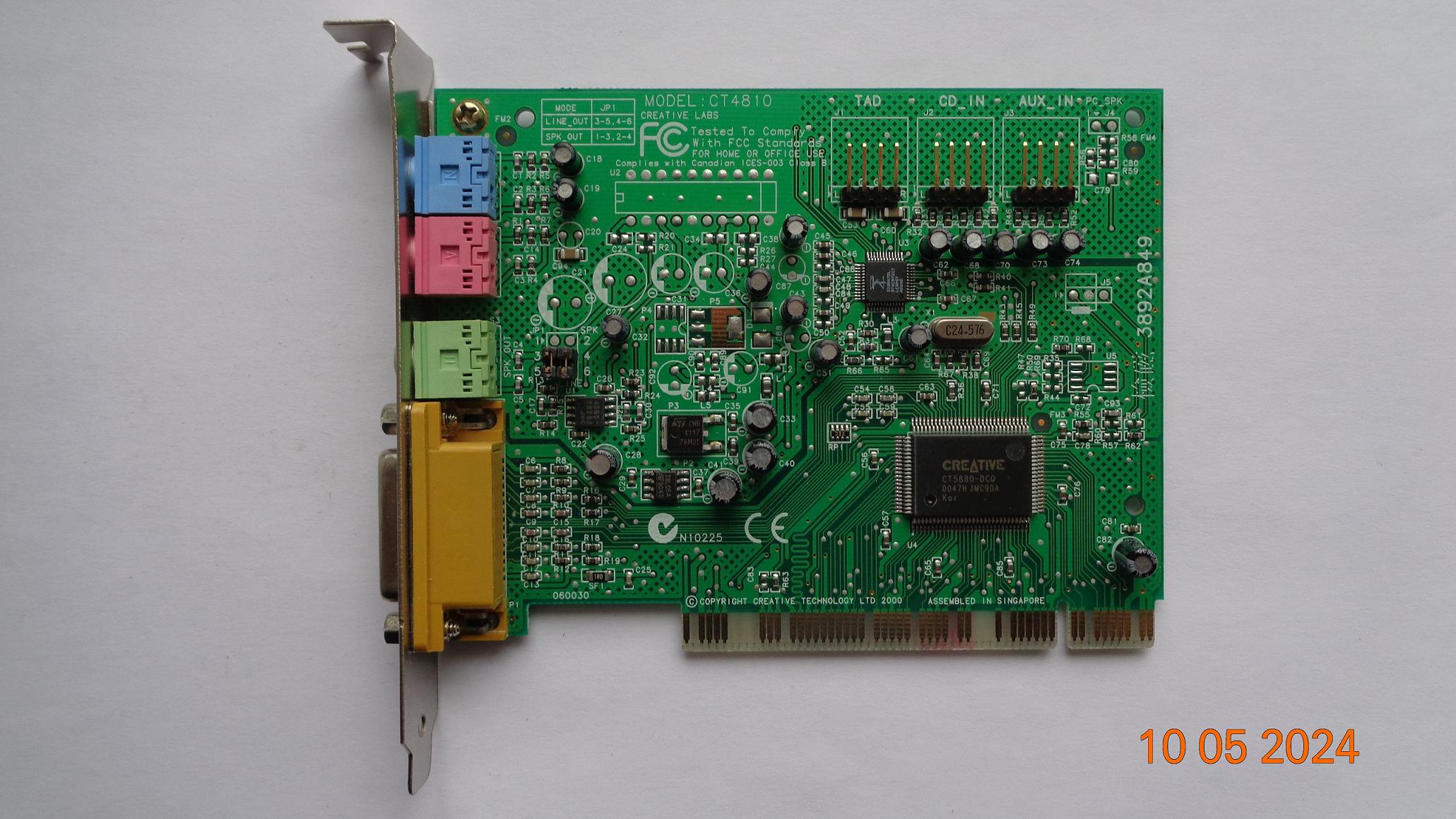

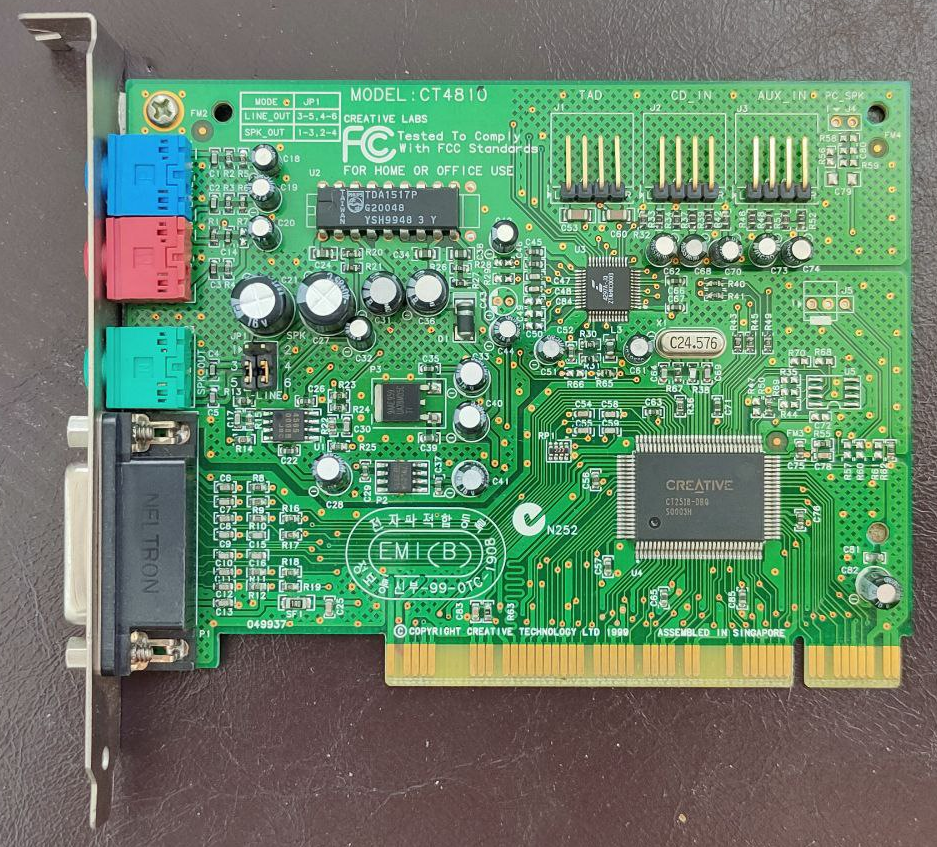

А я такую добыл CT4810. От той, что на фото в сообщении @Kristobal Hozevich Hunta, она отличается наличием усилителя?

--- добавлено 9 июн 2024, предыдущее сообщение размещено: 9 июн 2024 ---

Запустил на конфигурации с VIA 694T, Celeron 670 МГц под Windows 98SE. Чип без радиатора греется неслабо, прямо жар от него ощущался. Поэтому на время теста подключил вентилятор, направив его на чип.

Для проверки использовал Quake 2. Установил какие-то обновлённые драйвера (V2k-3.0b5), из архива OpenGL_ICD.zip файл v2000gl.uc закинул в C:\WINDOWS\SYSTEM, а opengl32.dll - в директорию с игрой. Однако при выборе в OpenGL игра вылетала на рабочий стол. Тогда поставил официальные драйвера, с ними Quake 2 запустился (640x480x16).

Картинка хорошая, каких-то глюков с графикой типа просвечивающихся стыков между полигонами я вообще не увидел. Пару раз игра вылетала с какой-то неведомой ошибкой, это, я так понимаю, норма для Rendition Verite. Результат timedemo (demo1.dm3) в 640x480 - 21,3 fps.



@Yuriy_X, может, это уже известная информация, но на всякий случай освежу: Verite имеет лишь одно реализованное в играх преимущество перед своими аналогами, - но зато какое! - лучшая графика для первого Quake (специальная версия VQuake). Все остальные сильные стороны, к сожалению, остались лишь в даташитах. И в целом, карта довольно медленная, особенно в ДОСе.



@TheMadLynx, ясно, не знал, попробую. Этот VQuake работает со всеми Verite или только с 1000?



@Yuriy_X, должно на двухтысячных тоже работать.

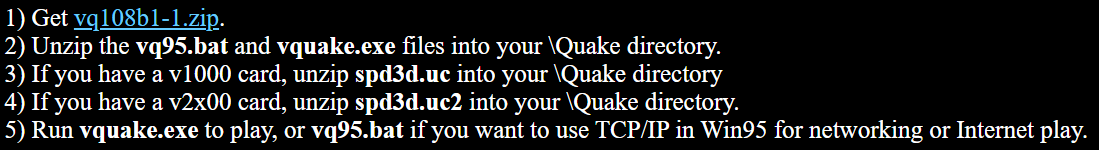

Нашёл VQuake, теперь из инструкции всё понятно:



О, у меня где-то была 2100



Там еще чип может быть разный от энсоника или креатива, причем по маркировке это не всегда ясно. Аналогично и с чипами, распаянными на материнках.
Энсоник ES1373 инициализируется под досом APINIT или SBINIT, в первом случае может эмулировать SOUNDSCAPE

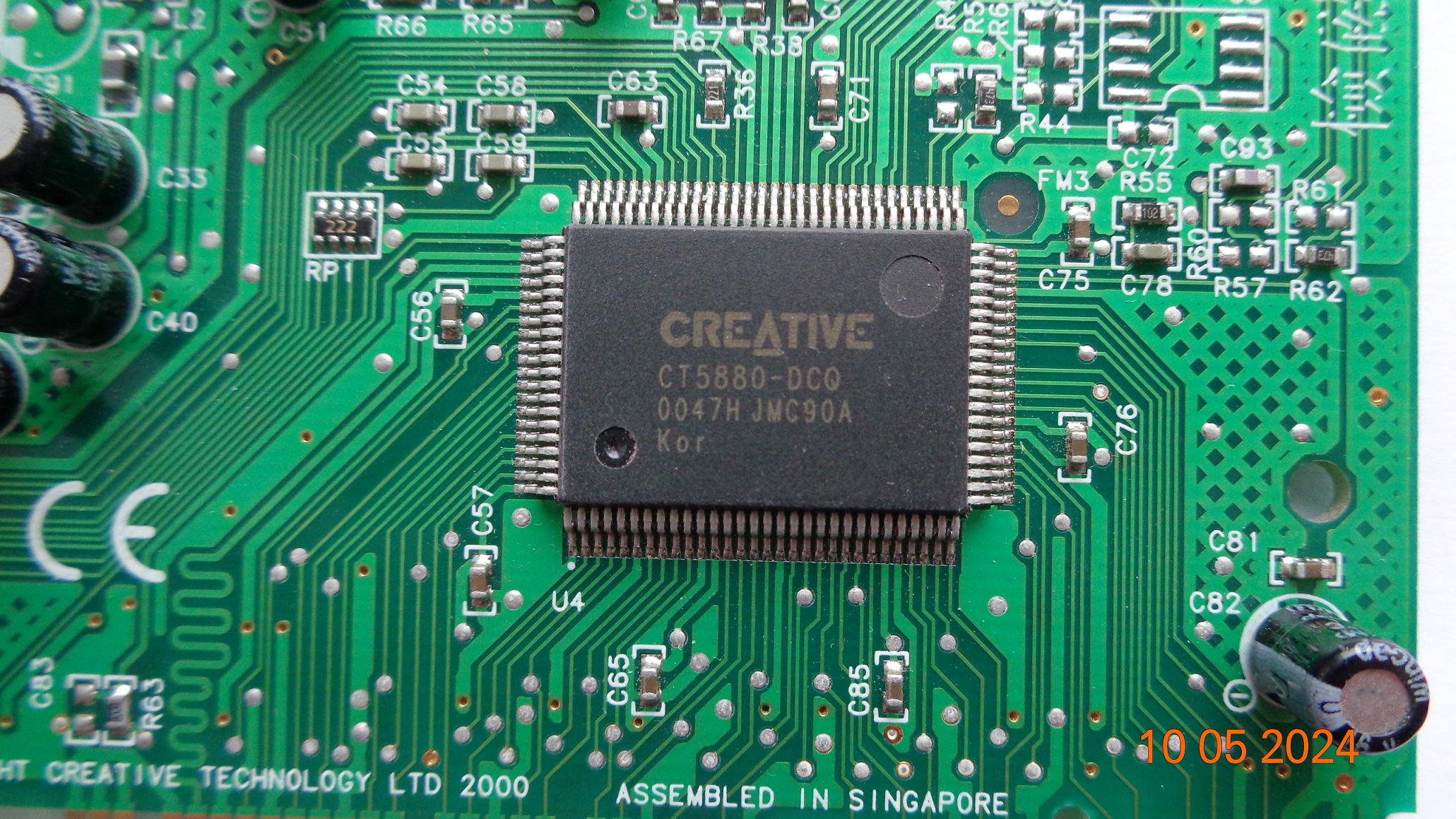

CT5880 инициализируется только SBINIT и имеет худшую совместимость с играми, в частности, не работает в Dungeon Keeper, вызывая краш игры при заходе в меню.



Действительно очень приятная версия GLQuake. Удивило, что ползунок Brightness не бутафорский, а реально меняющий яркость. Причём самым правильным методом, который в играх на движках ID Software обычно называется Gamma - когда сцена становится более освещённой, но без потери контраста и привнесения белёсости.

Немного непривычно отсутствие эффекта Smoother model animation - без него анимация врагов кажется дёрганной, хотя во времена, когда был только ванильный Quake, мы ничего другого не видели (к хорошему быстро привыкаешь).

Результат timedemo demo1 в В 640x480 - 31 fps. Интересно, что открытая консоль приводит к сильному падению производительности - если её не убрать, то результатом timedemo demo1 будет 10 fps.



У PCI карты вроде бы уже не ставили FM синтезатор аппаратно, так что без обид , но такое себе.
Если уж юзать PCI SB, то ливе или аудигу - там шикарные эффекты ЕАХ.



@s11, да какие обиды, я её взял на всякий случай по цене стакана капучино. Пусть лежит, вдруг когда-нибудь пригодится. Я вообще к PCI звуковухам в ретросистемах отношусь отрицательно, исключение - первая Audigy в старшей конфигурации с Pentium III. И то под DOS она выполняет функцию микшера.



Отдельного не ставили, но там встроенный в чип у многих карт вполне аутентичный, аутентичнее некуда.
Yamaha YMF 7х4 (куда уже аутентичнее?), ESS Solo-1, Fortemedia FM801, да даже у копеечной CMI8737 FM синтез идентичный натуральному ямаховскому.

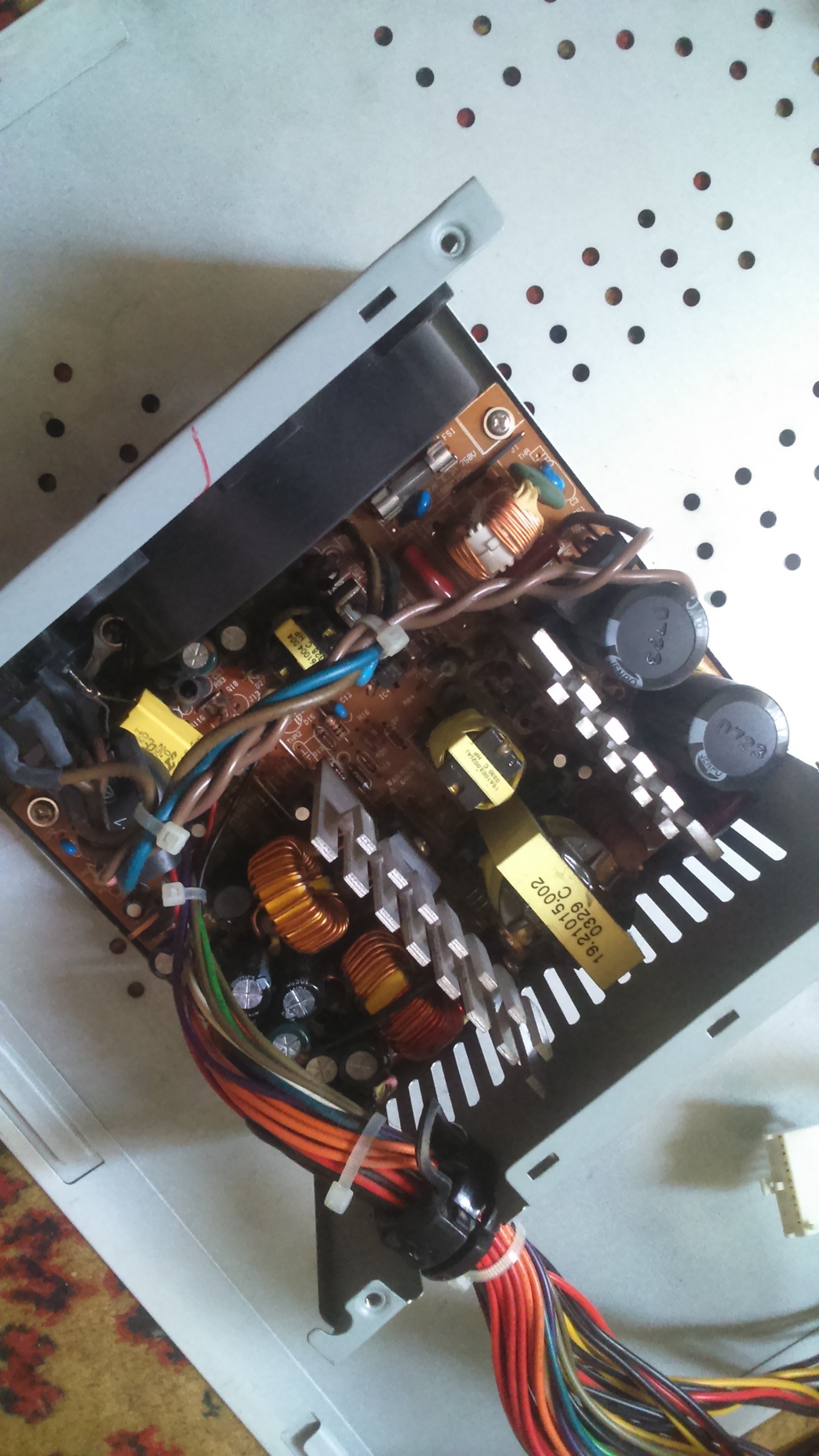

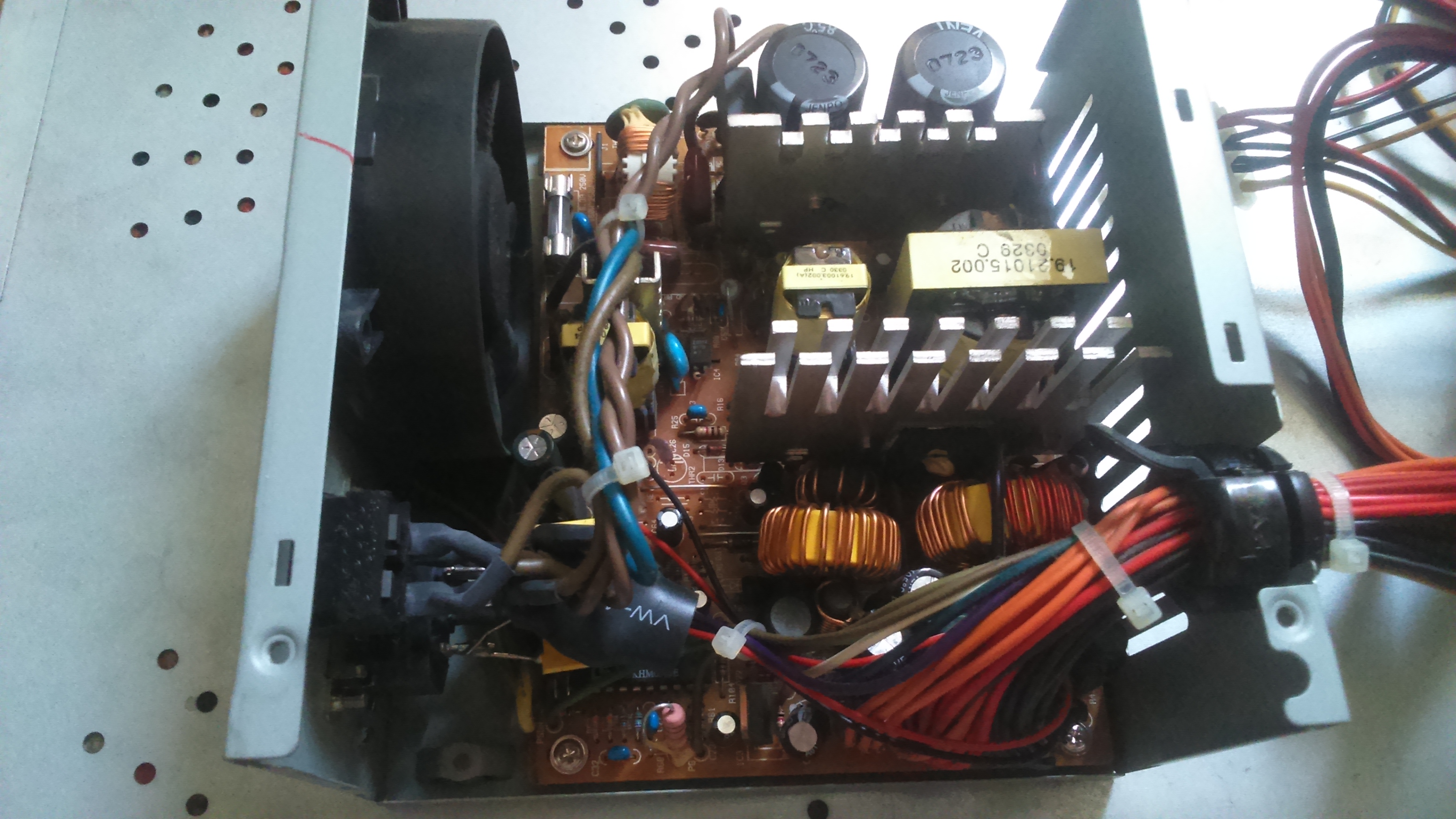

Пока нет для показа более существенных железяк - отфотал б.п.

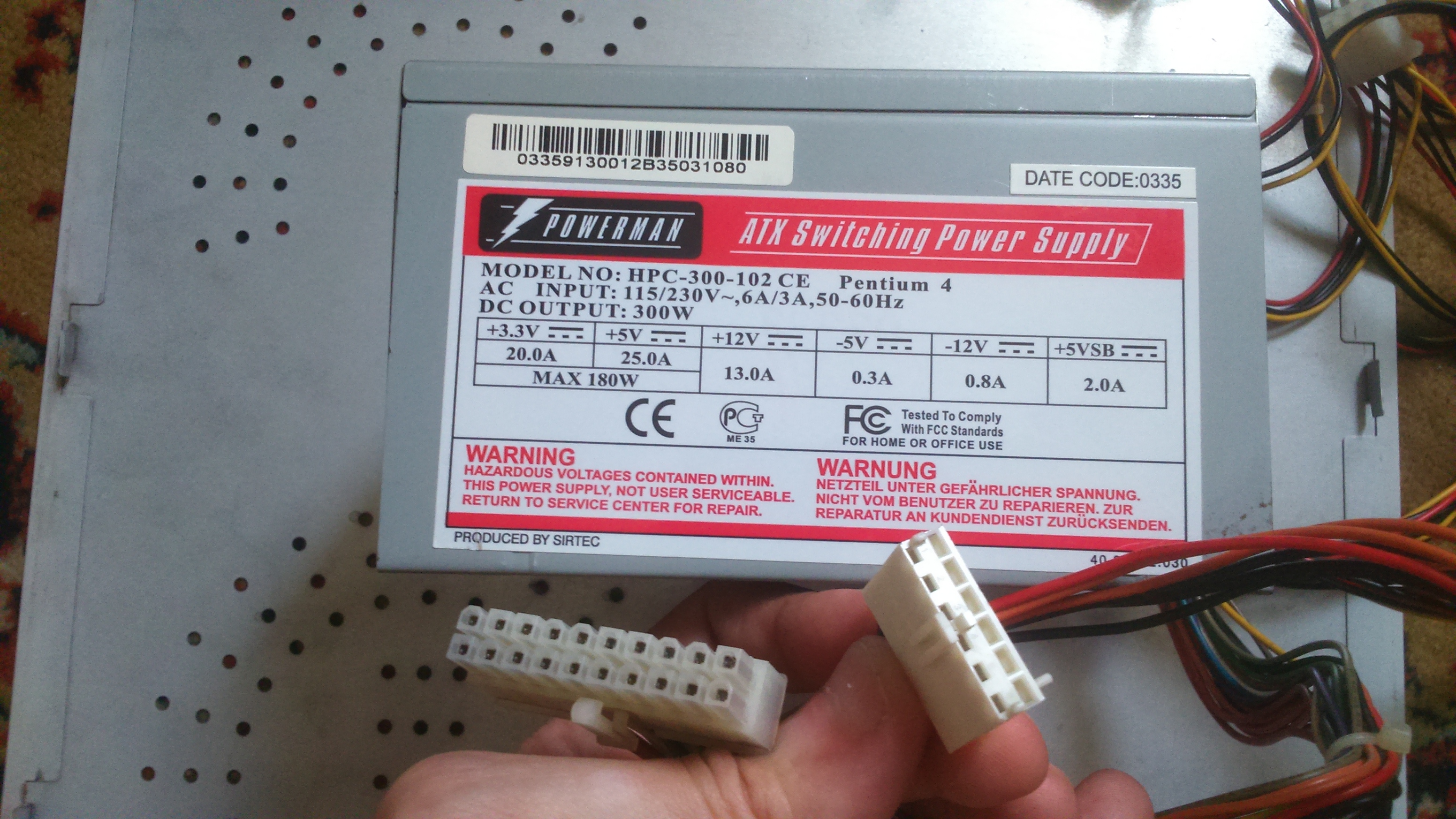

Старый POWERMAN 2003г , 300 ватт ,ATX колодка 20 pin + 4 рin на проц,но имеет 1 из 2х штекеров для AT -впервые с таким встречаюсь.
Имеет (-)12 В линию, которую примерно в этот период уже убрали.
Входные банки 200V 470 mF, на выходе 3300 mF -такое сейчас ставят на так называемые "500 ватники" из ДНС))
Что характерно - ни одного дутого конденсатора, всетаки раньше делали не по принципу чтоб быстрее сломалось и продать новый...



Это не "половина AT", а спецразъём, который был нужен, ЕМНИП, некоторым ранним материнкам для P-4.



Если быть более точным - это доп. питание 3.3 В. Неоднократно попадались блоки питания с таким разъемом, но ни разу в живую не видел платы, которым оно требуется, да даже на фотографии не видел (так как не знаю моделей плат). Единственное что, есть у меня брендовый HP Vectra, где такой разъем используется, но там все-таки немного не то. У этого самый крайний провод должен быть 5 В, а у HP там все три 3.3 В.

Далеко не сразу убрали. У меня есть например блок питания 2004 г.в., тоже кстати PowerMan, у него эта линия есть. Вообще, в середине 00-х эта линия встречалась почти повсеместно, убрали ее уже когда перешли на 24-контактный разъем, как мне кажется.



QDI P6I845/P2 (PlatiniX 2)

на моей platinix2 он есть, но работает и без него
надо проверить влияние этого разъема на разгон памяти из интереса



Попросил коллегу посмотреть что у него есть (ну, а вдруг). Он посмотрел - нашёл карточку и звуковуху. Спрошу в этой теме, т.к. фото ж)
Карточка и/или звуковуха ценна? На авито видел фото звуковухи, но без внешнего модуля. Стоит, если рабочая, купить у него или пусть продаёт?
Спасибо! запрос



видеокарта - ширпотреб за 200 р
звучка с доп. блоком - не ширпотреб, насколько ценна - смотри цены на авито-мешках
(таки вращающиеся ручки с панели скоммуниздили )
