Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

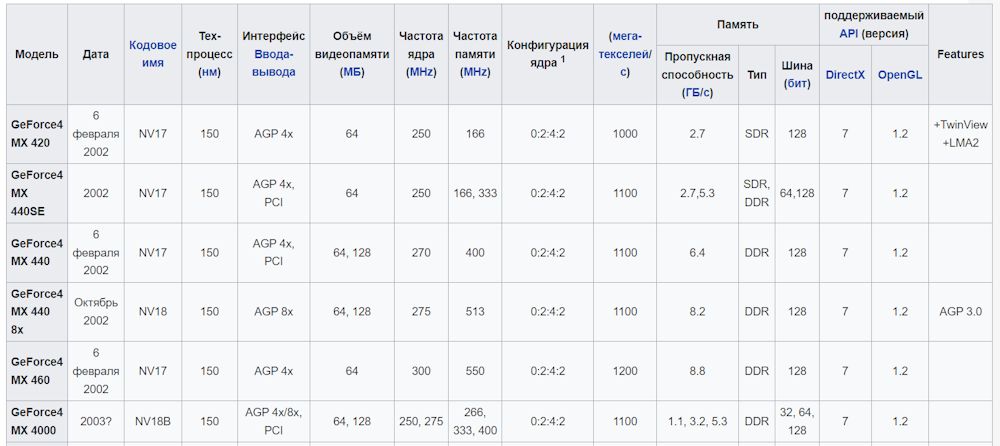

Если Википедия не врёт, то у GF4 MX 440 8x частота памяти должна быть 513 МГц (эффективная).

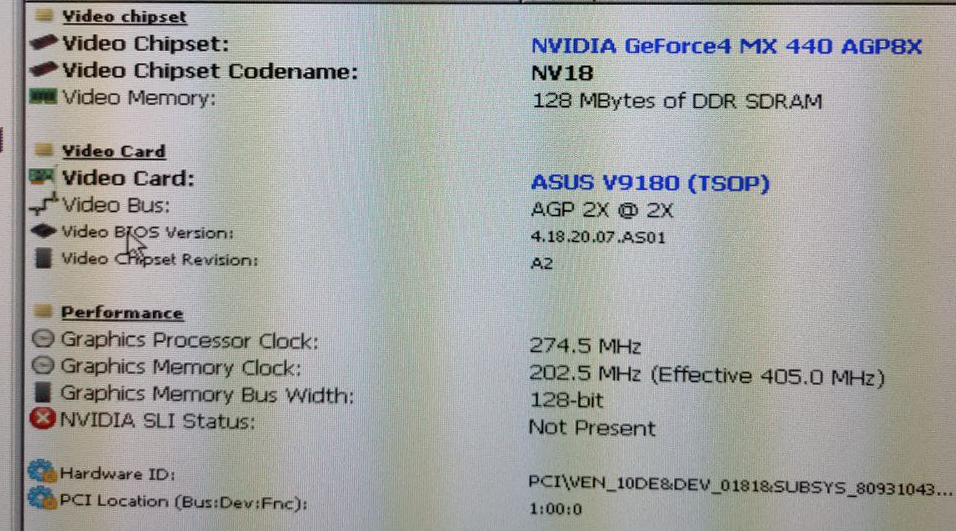

А вот, что HWInfo32 показывает:

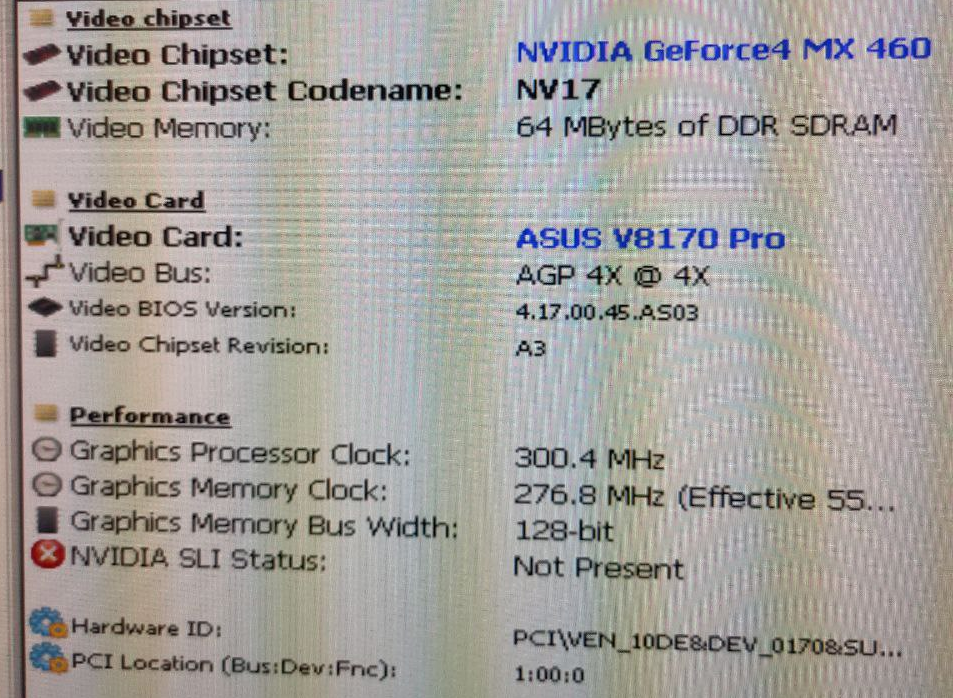

Я сначала подумал, что проблема в HWInfo32, но с GF4 MX460 она показывает ожидаемые значения:



Это какая-то урезанная карта или всё же диагностическая утилита HWInfo32 может заблуждаться?



@Yuriy_X, Википедия - свободный ресурс, я его правил минумум 10 раз, последний раз полный бред о локтях, мере длины у славян. Если не доверяете ей, то есть 100% ресурс - techpowerup.com. Помимо инфо также будут прошивки там. А что 550 реальной мало?



@Yuriy_X, типичная ситуация для 440-й, обычное удешевление.
Память стоит на 5.0 нс, а это как раз 200 Мгц (400 DDR). Для 513 должна быть 3.6 нс (или 4.0 при небольшом разгоне).
Так что плата просто красивая, но не соответствует правильным значениям для 440-8x.

У тебя уже столько ретробарахла, а ты всё удивляешься. :-)



@kiot, удивляюсь как раз тому, что красивая и при этом урезанная)

--- добавлено 3 июл 2024, предыдущее сообщение размещено: 3 июл 2024 ---

@Редрум2, просто интересно. Так-то MX460 вполне достаточно, это самый топ в серии.



Обычное дело, максимальный объём максимально дешманской памяти, которой удалось достать.
Хотя всё же это Асус, а не китайский нонейм. Для них это необычное поведение...
Проверь разгоном, как её память штатные частоты держит. Особенно в нагрузке.



Проверил - нормально держит. Прогнал два раза 3DMark 2000.



Тогда есть вариант перешить биос с новыми частотам.
Ну, или не заморачиваться и использовать с Riva Tnuer или ещё чем для разгона.

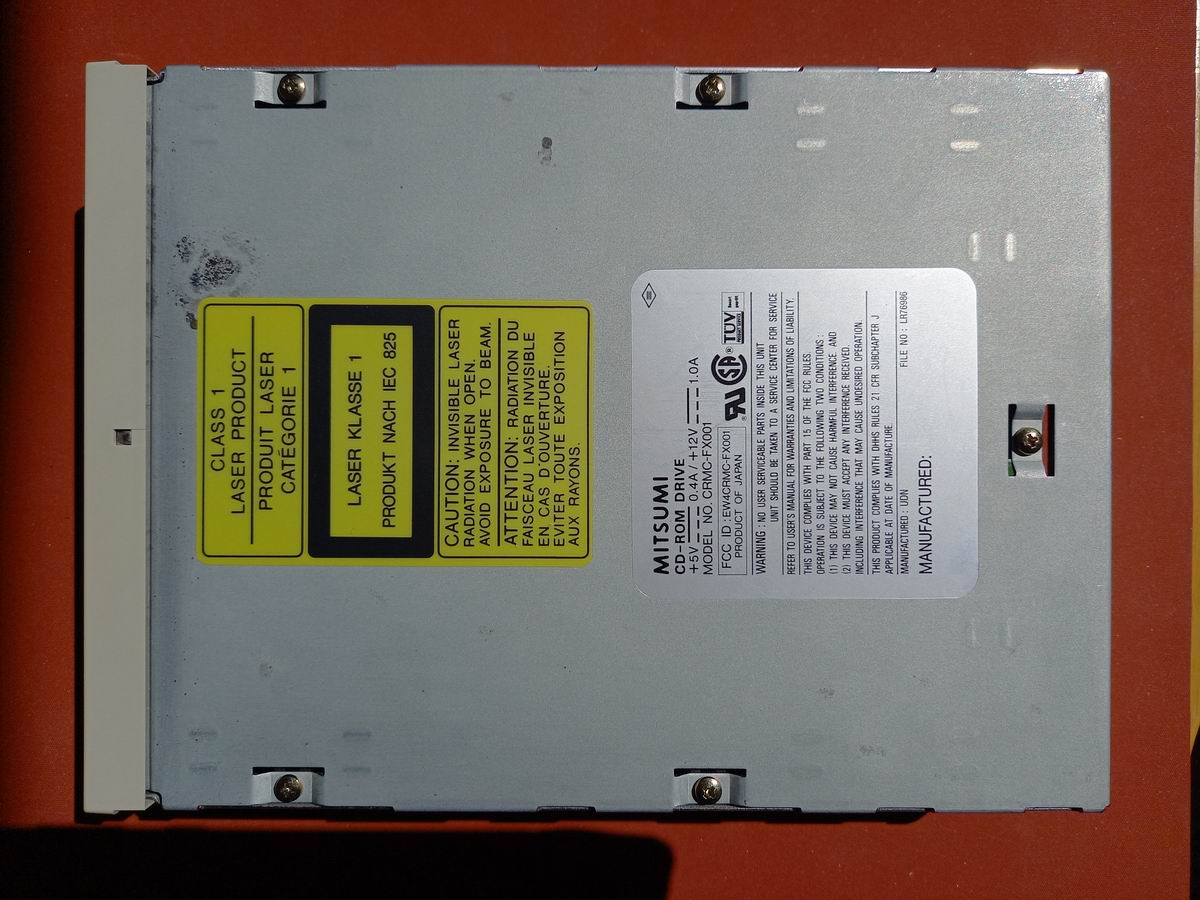

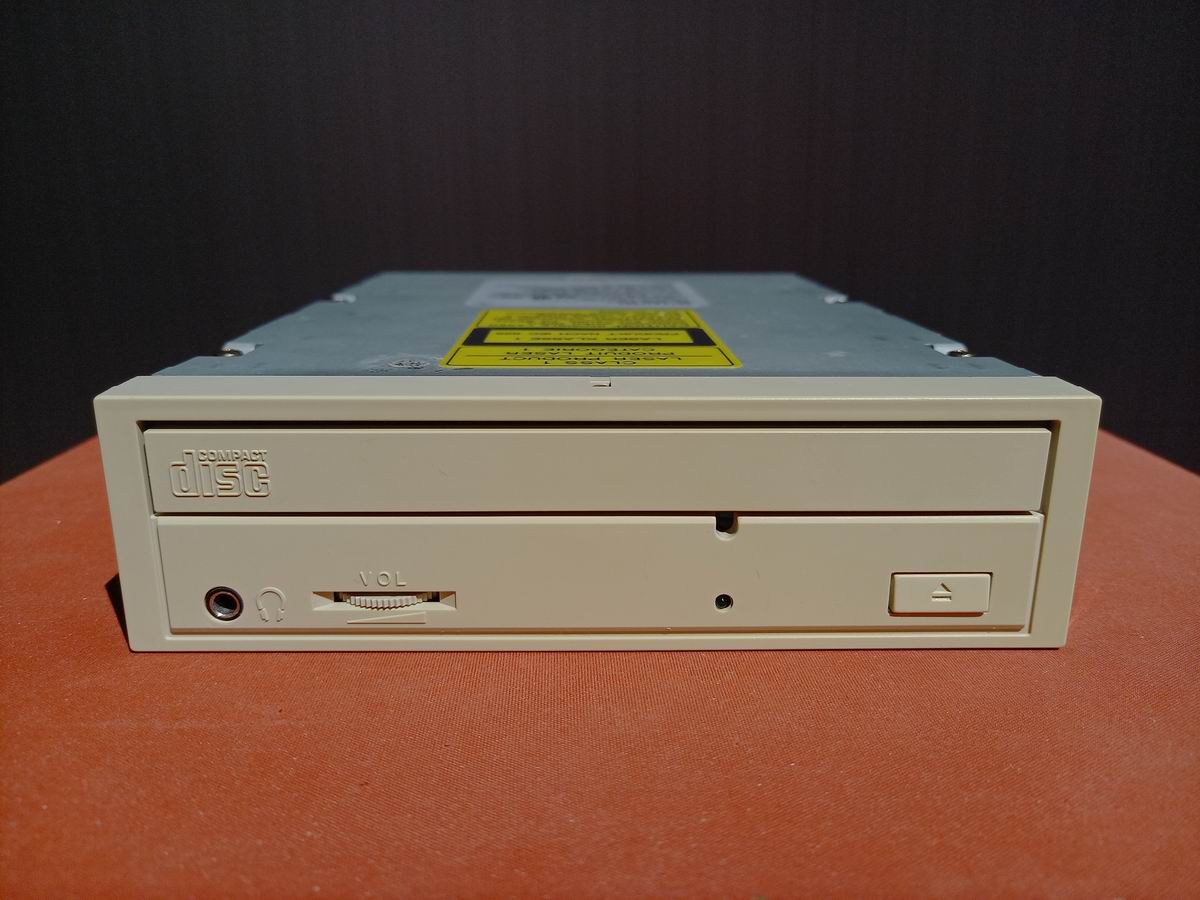

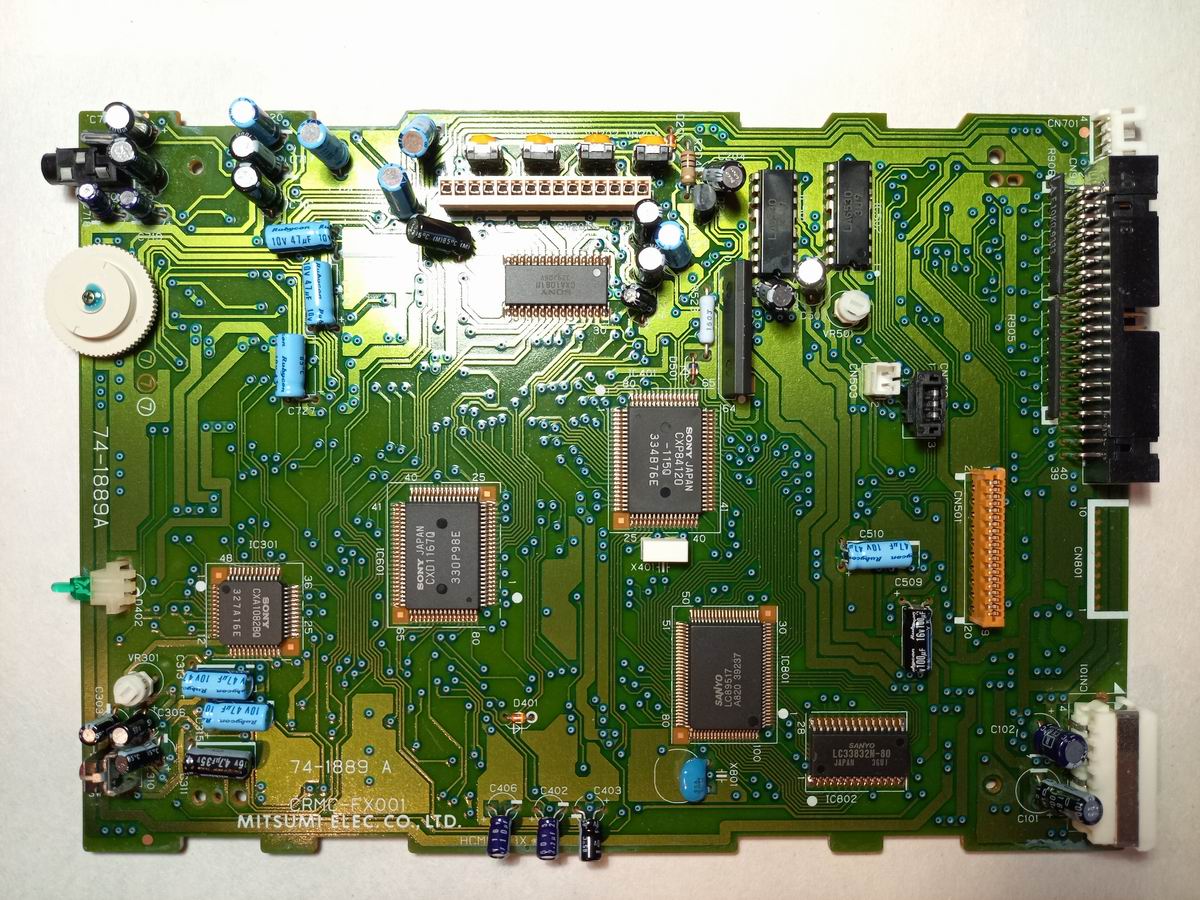

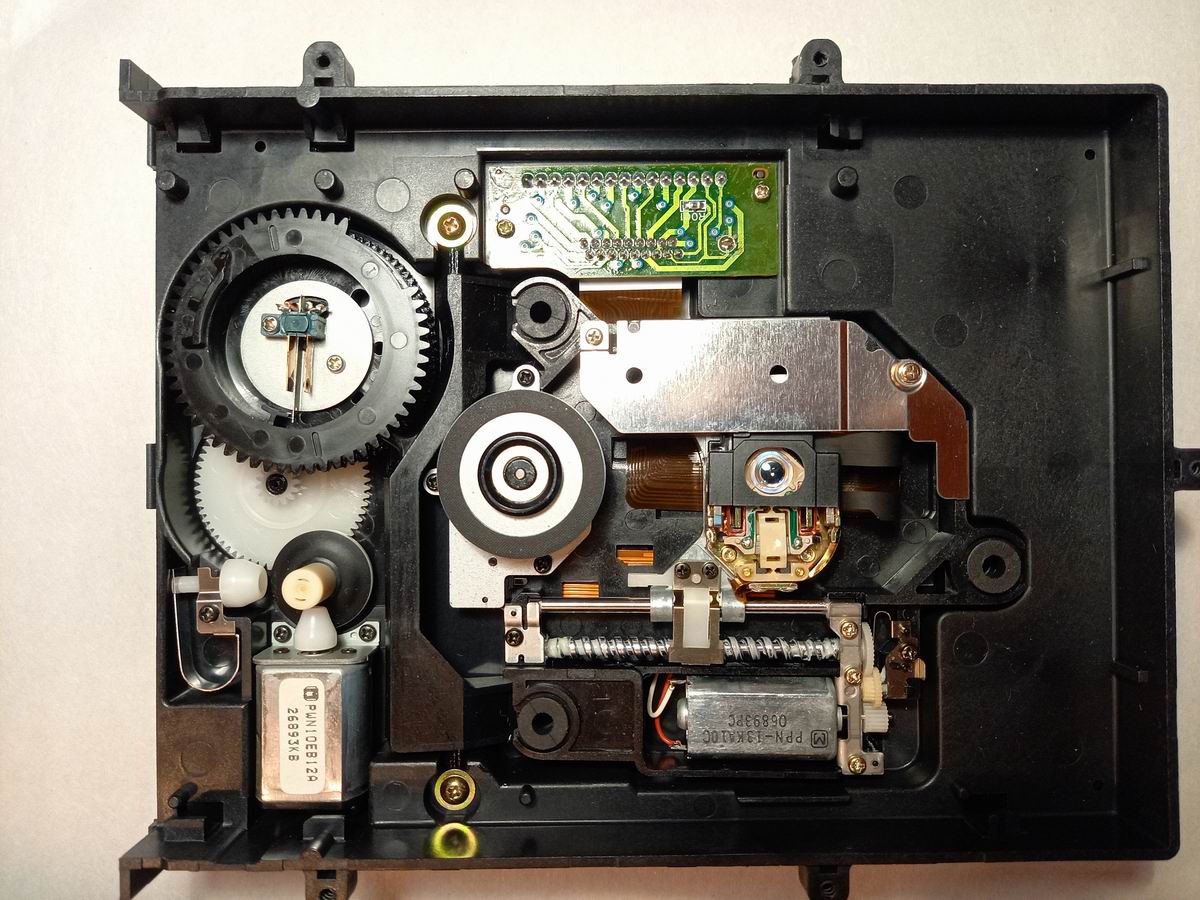

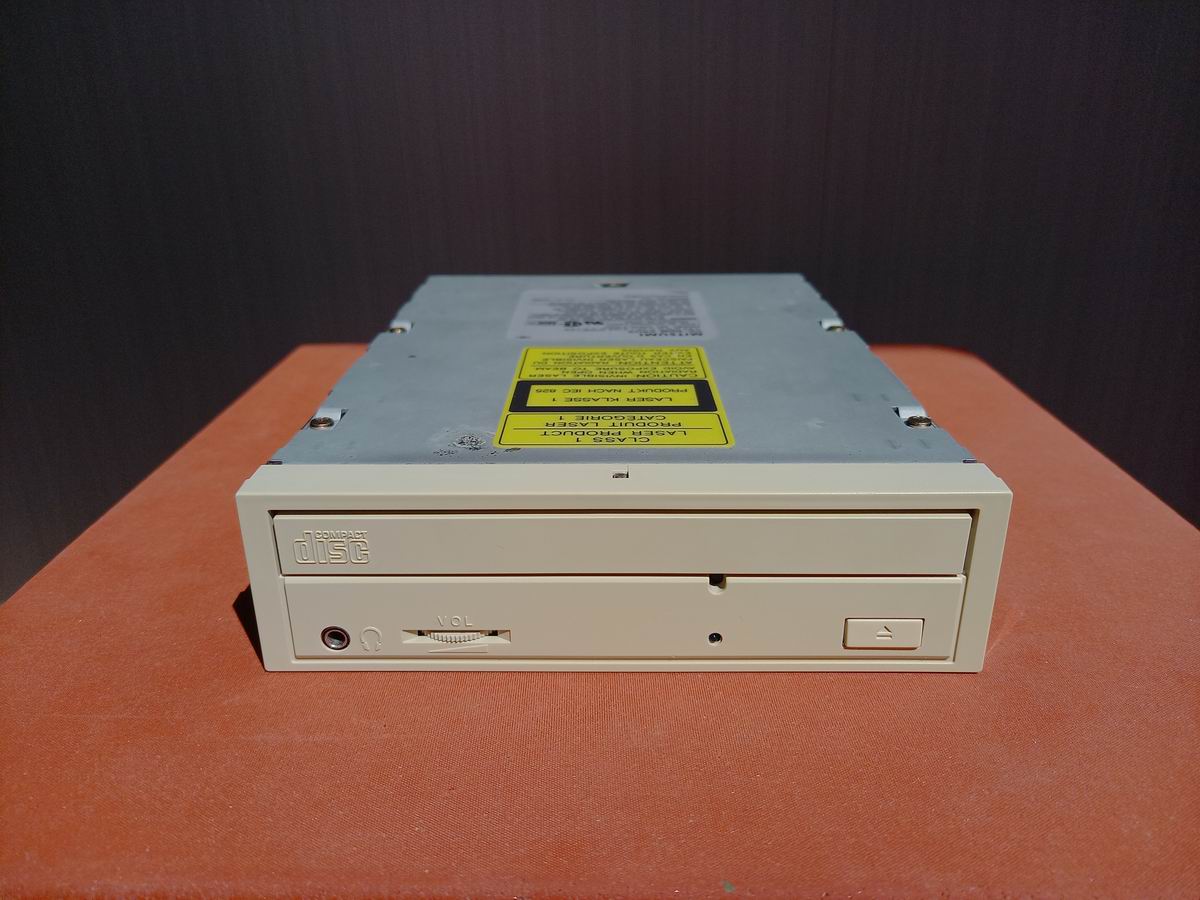

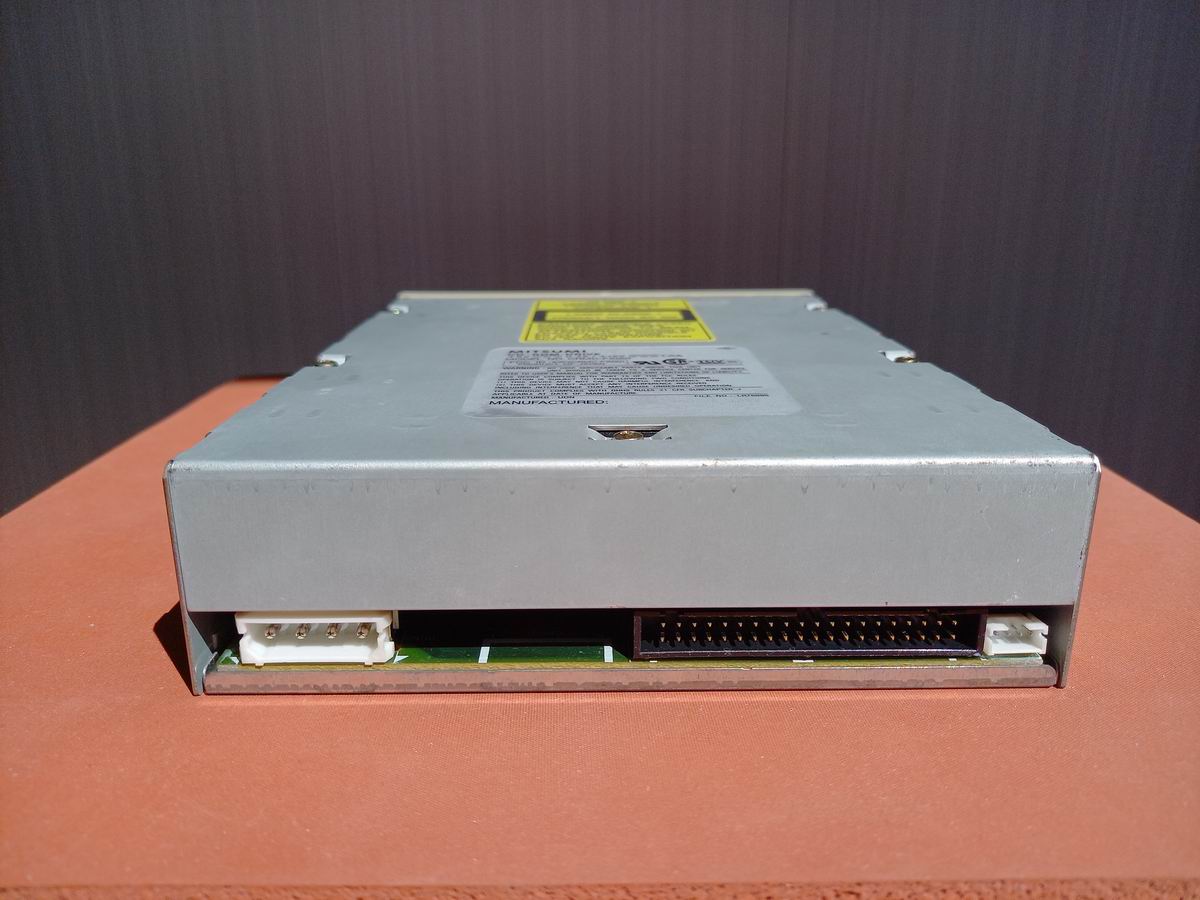

Mitsumi CRMC-FX001

Интерфейс MTM, 1993 год. 1x.

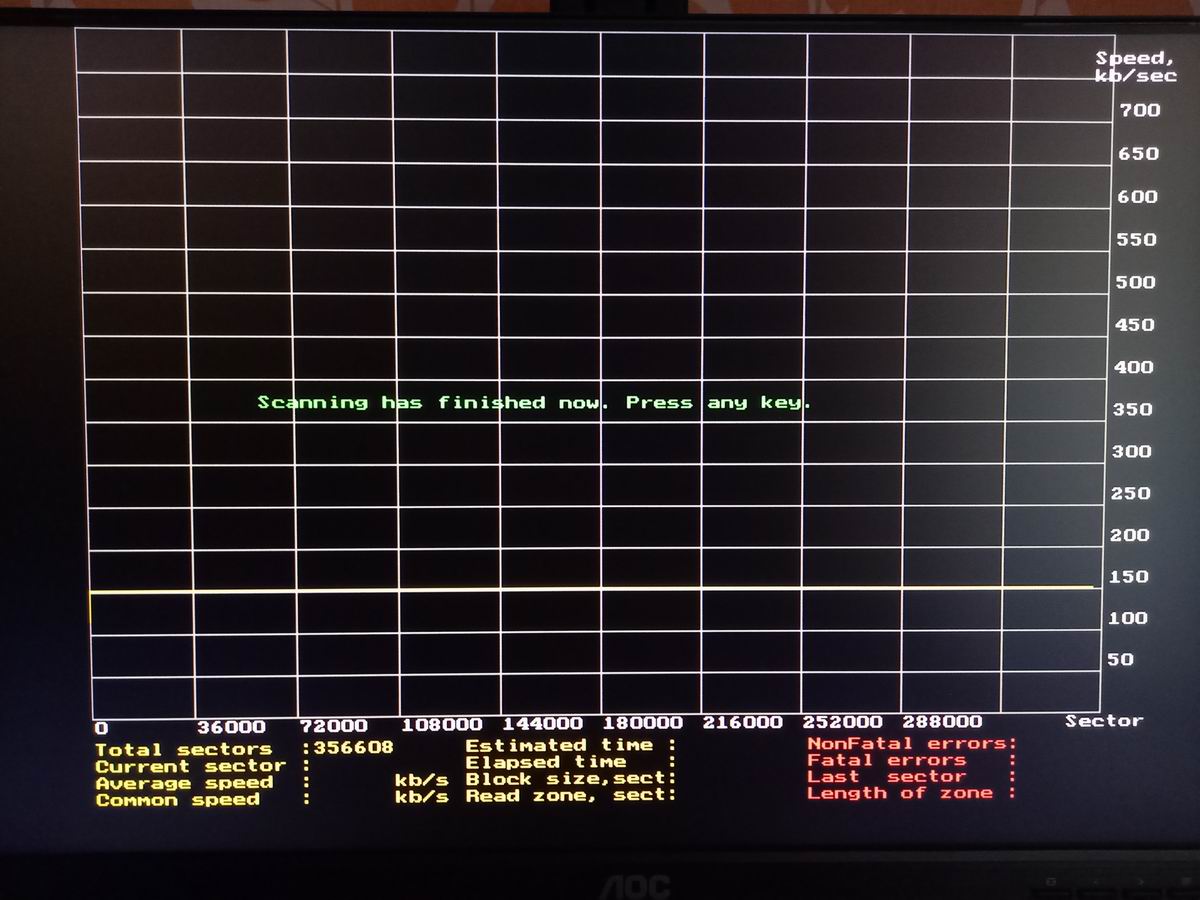

Болванки и штамповку читает без проблем.

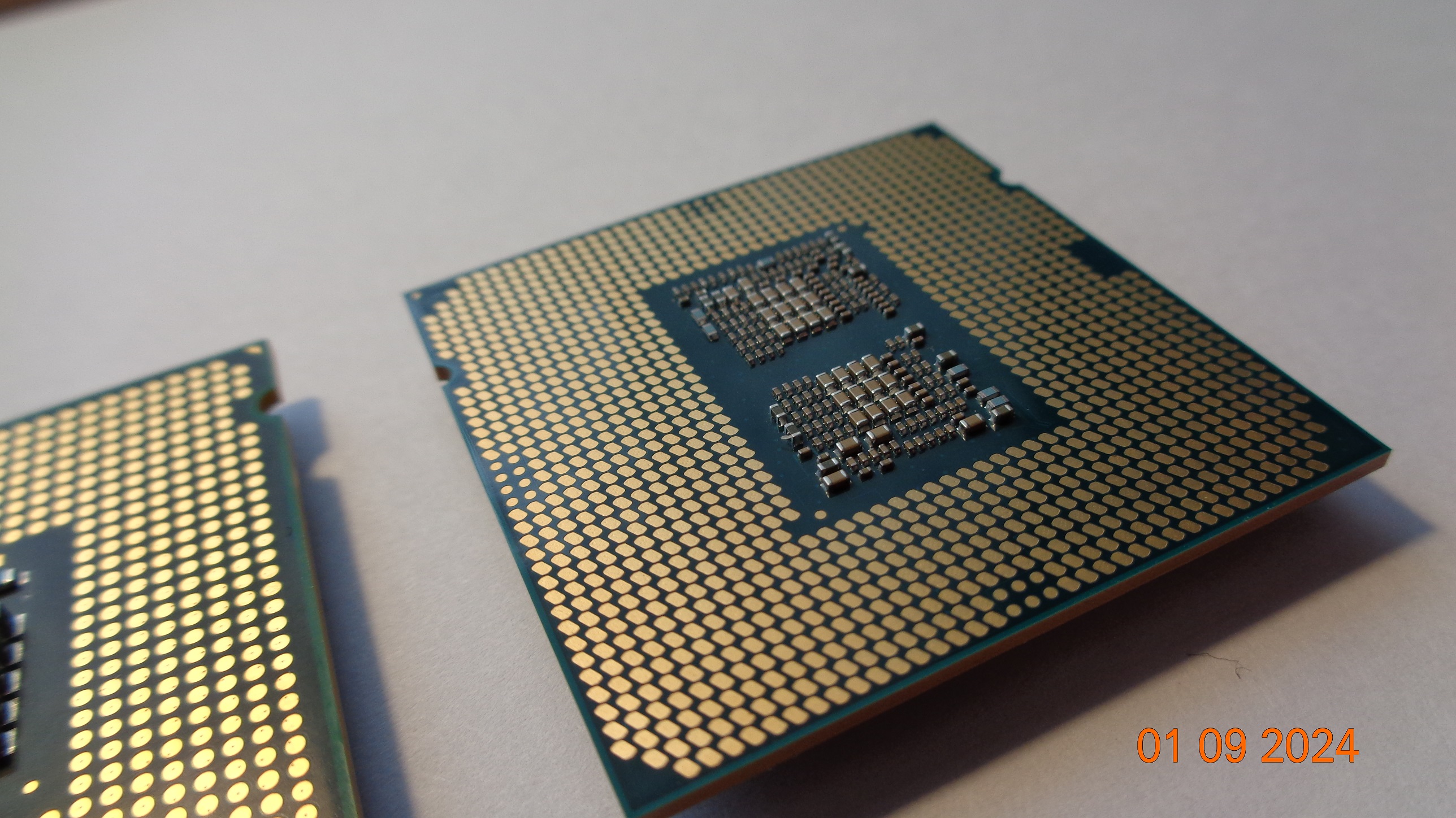

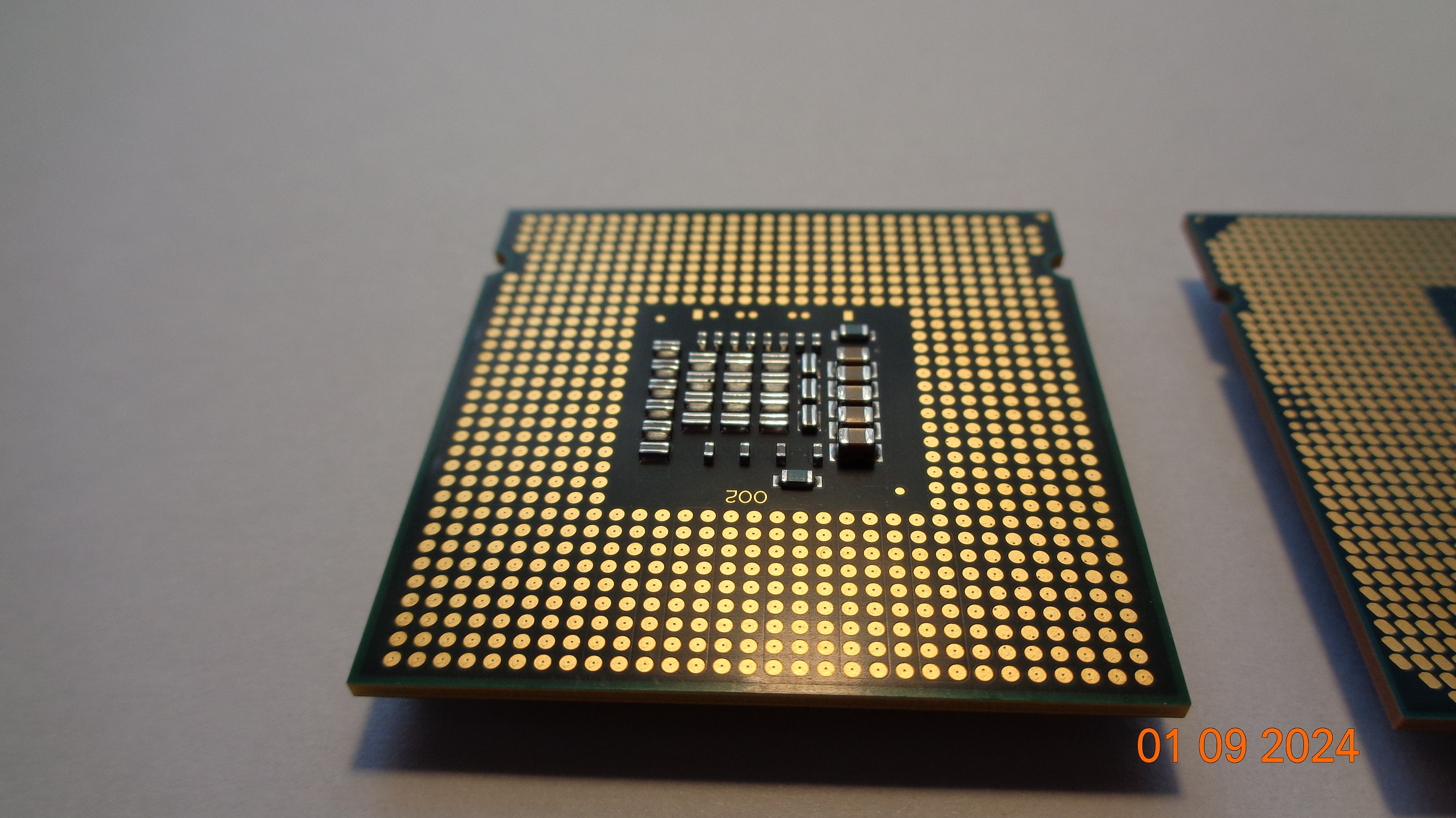

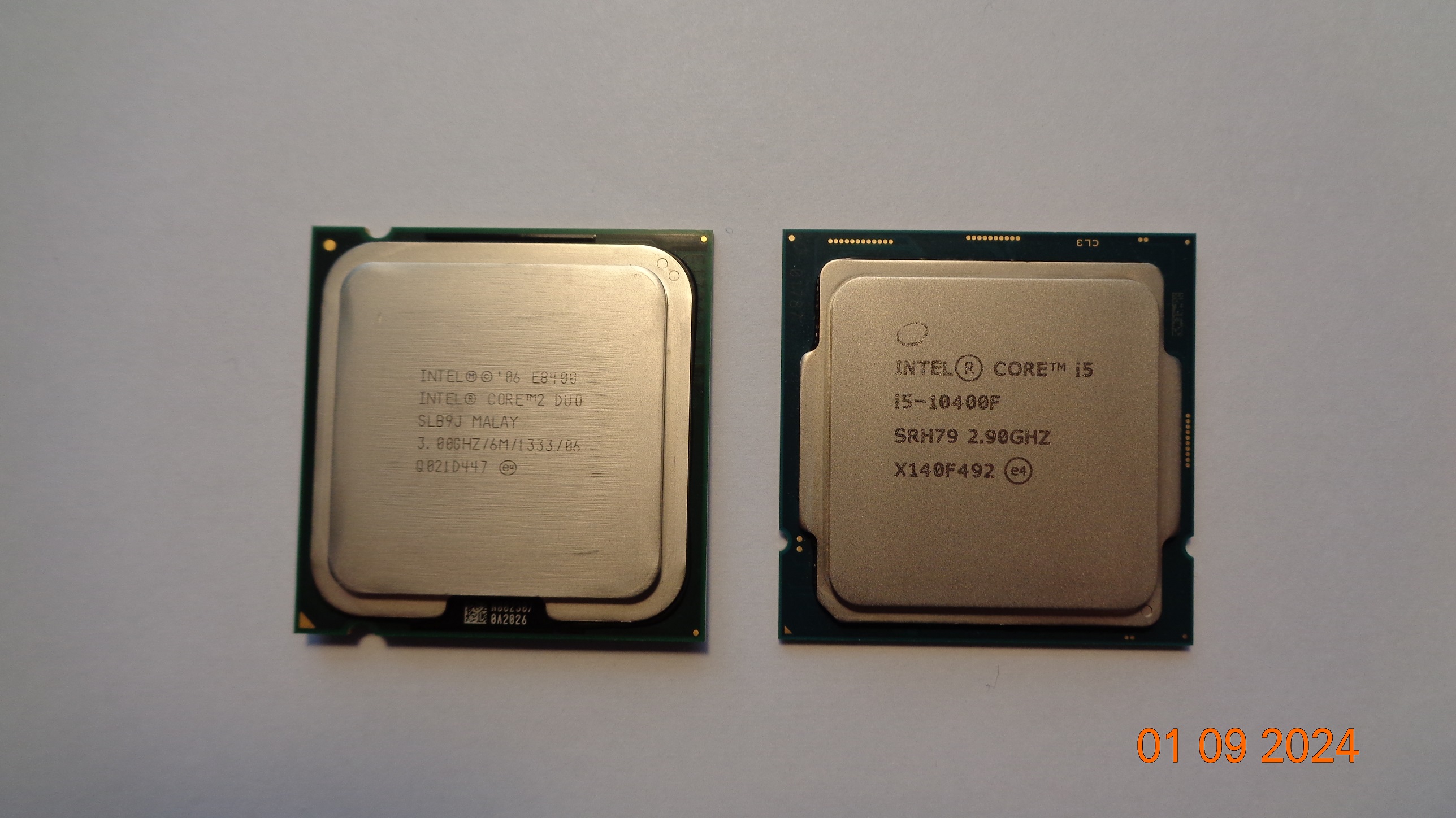

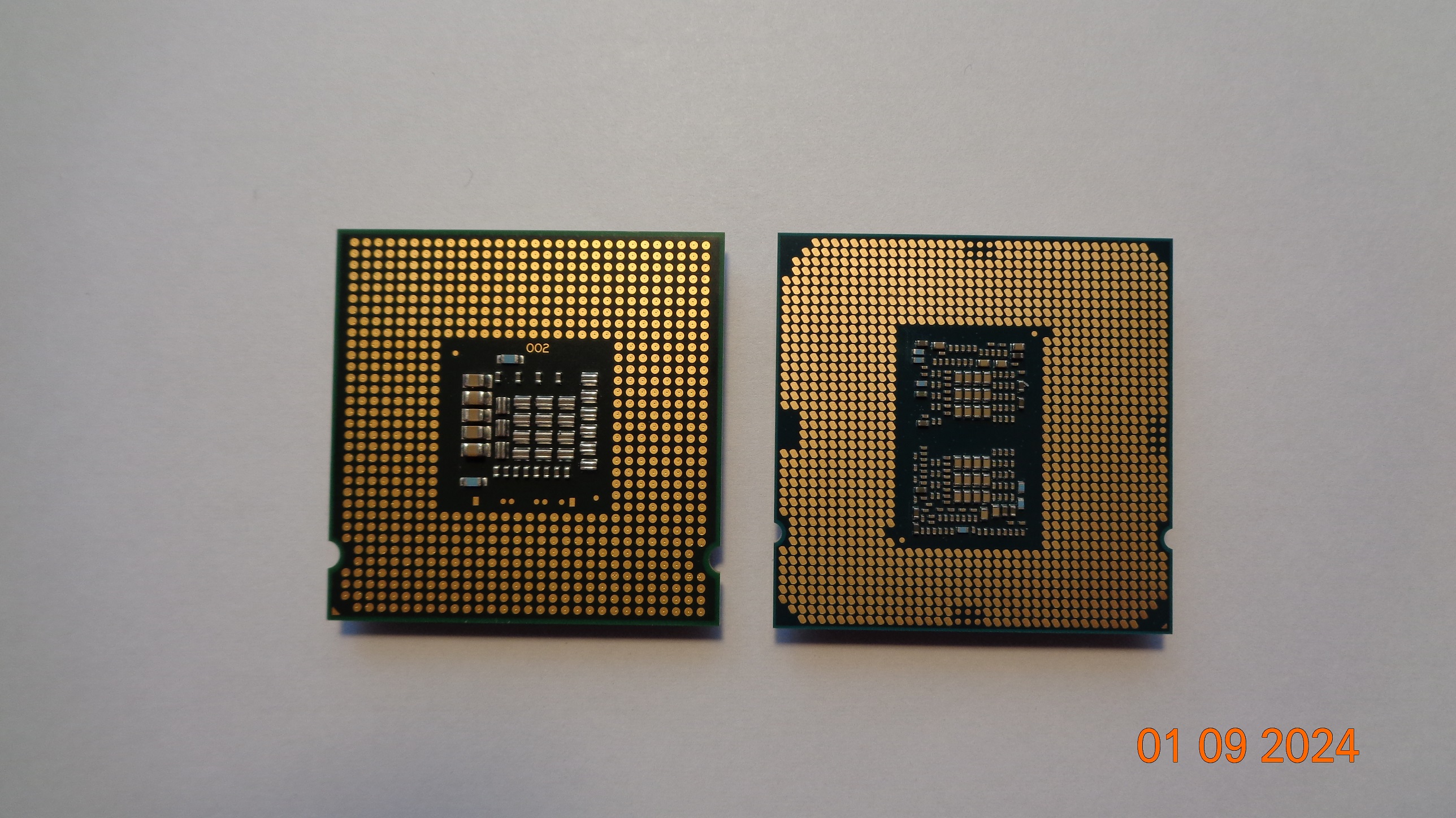

не знал что i5 уже раритет



...впрочем, как и кора второго дуба . У меня, кстати, когда-то был ПК с таким же процессором...



В наше время всё, что не может тянуть h265 - раритет, а это только с 6 поколения Интелов, по факту - с 7, т.е. Kaby Lake.
Косвенный признак "раритетности" - хрен купишь материнку в оф. магазе под сокет, для примера в Регарде:

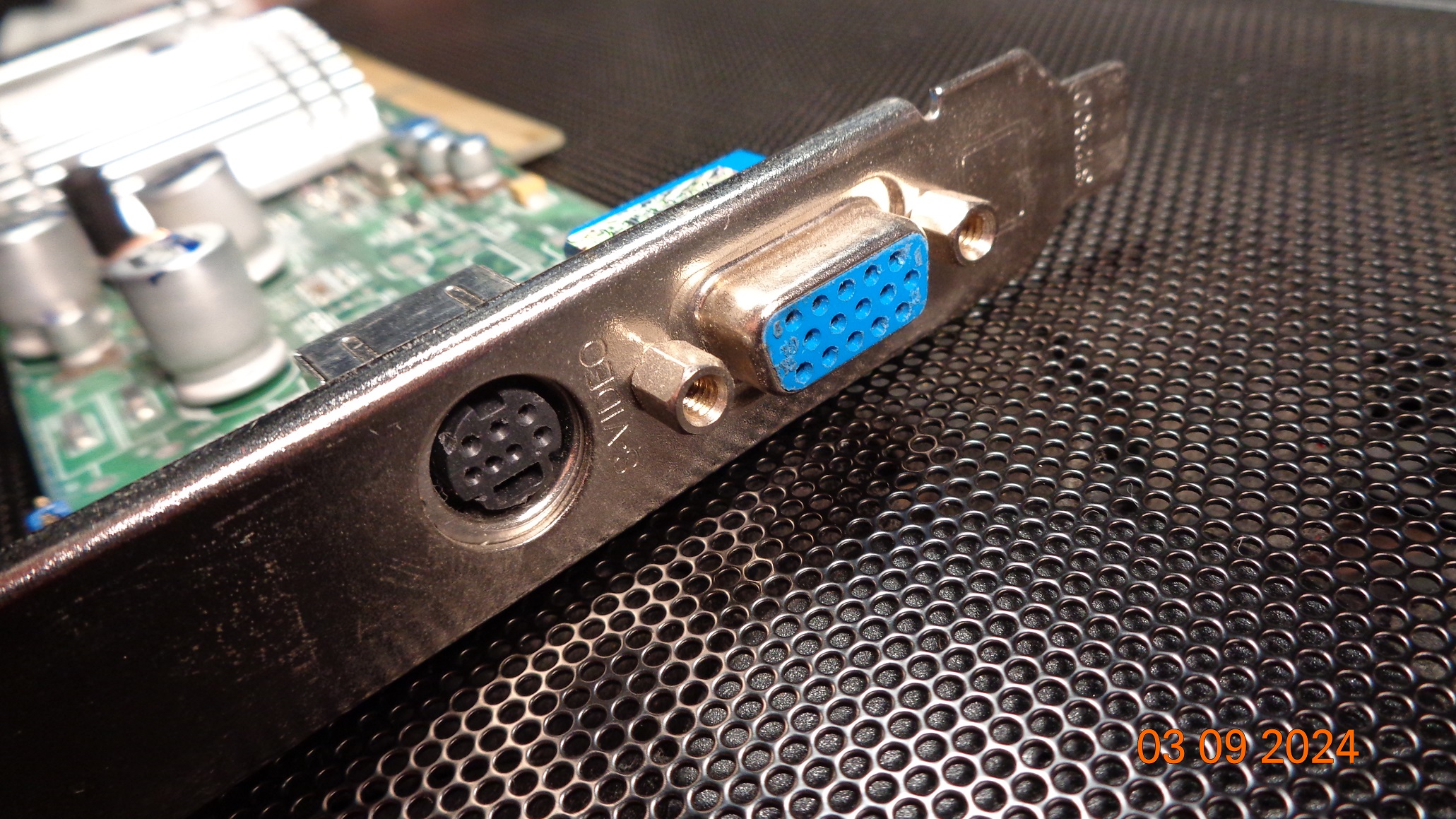

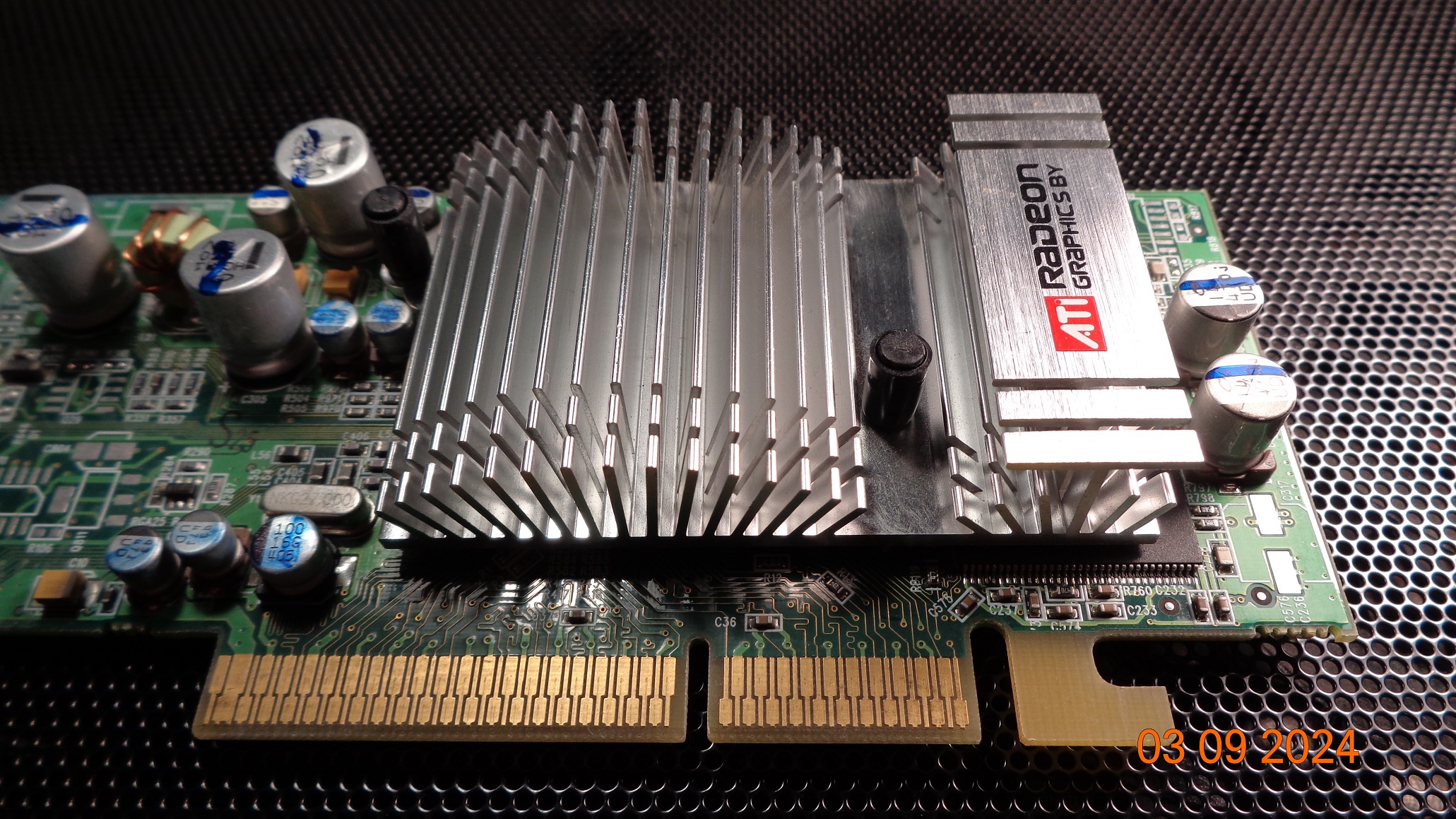

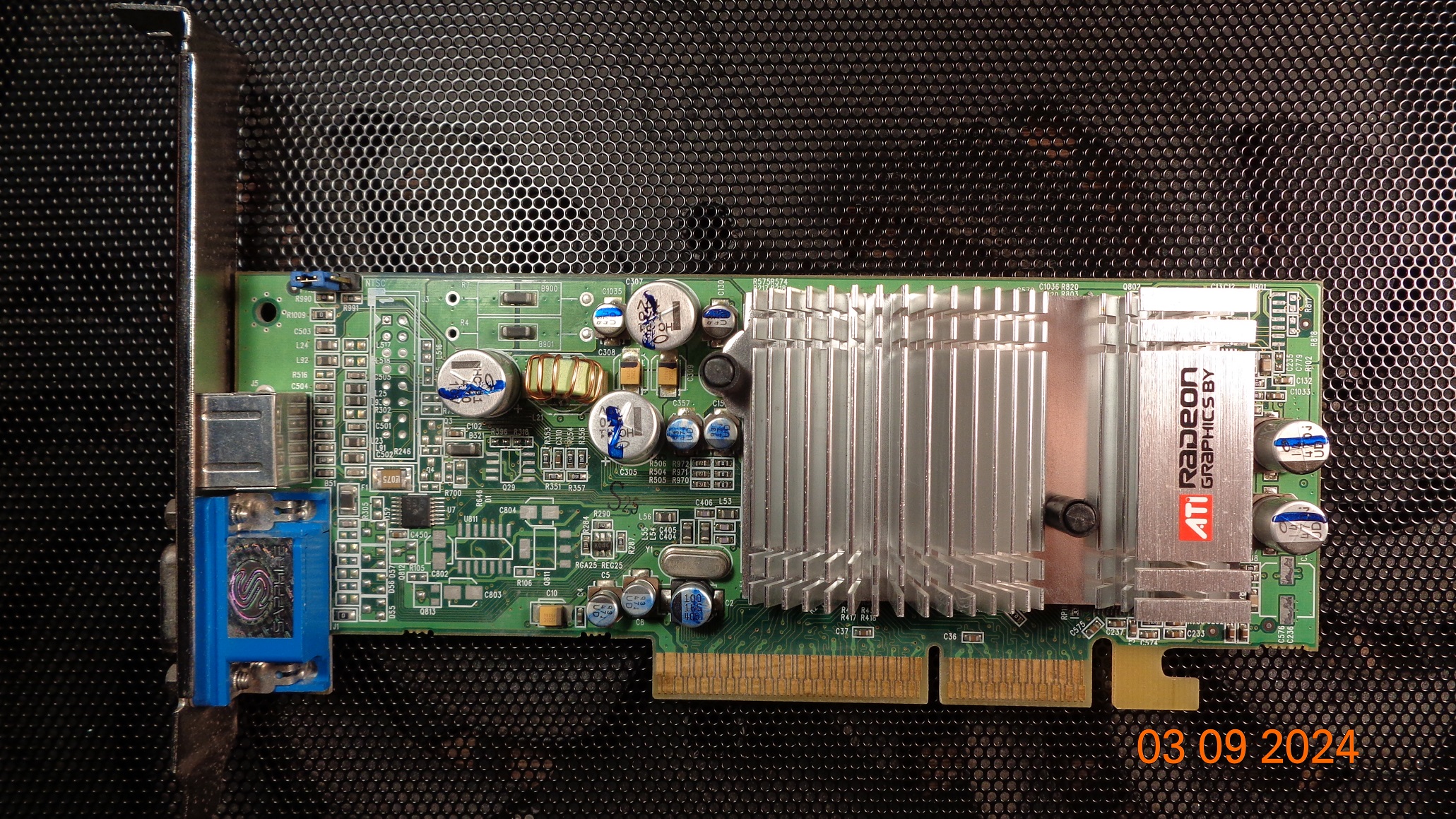

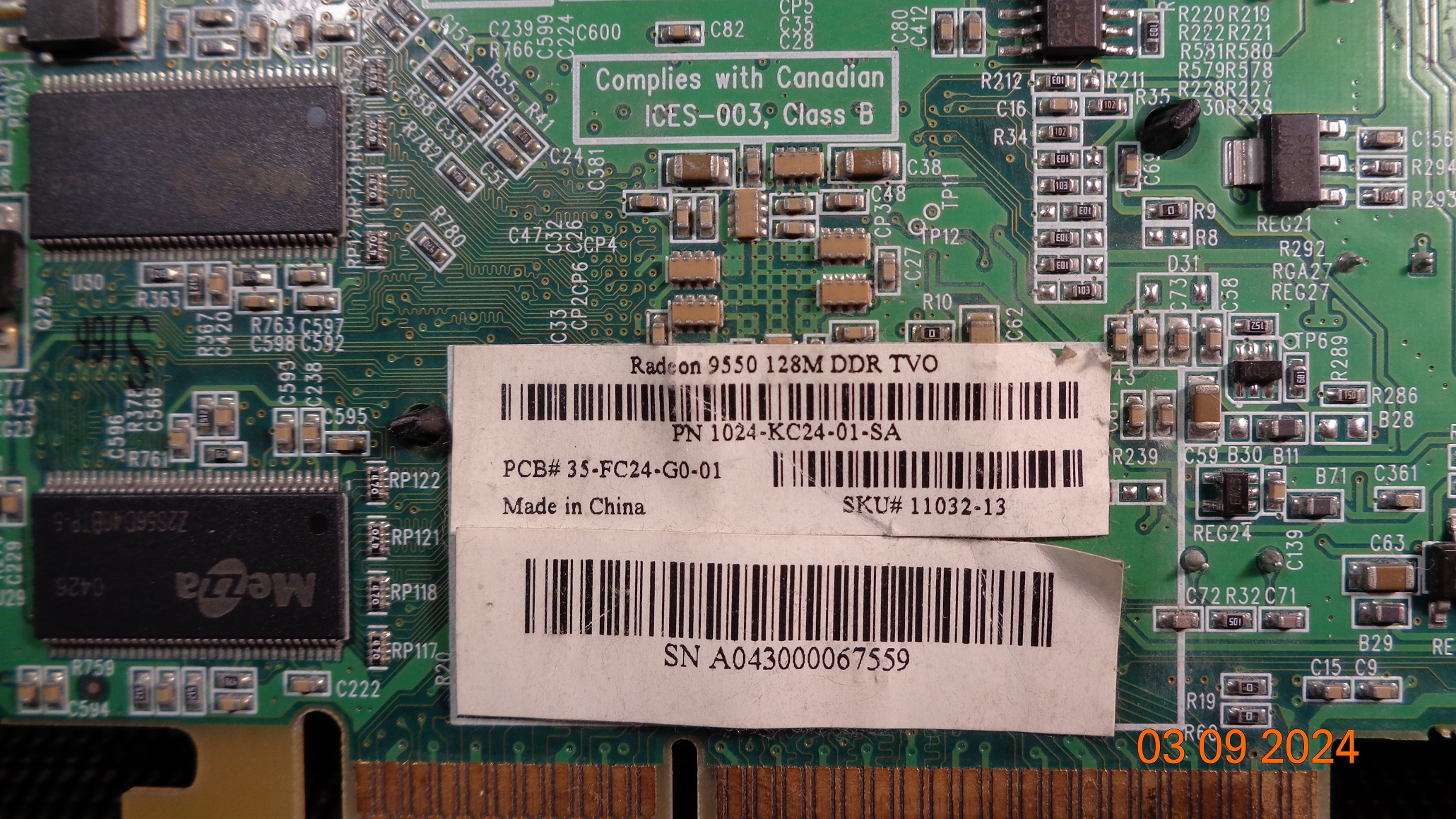

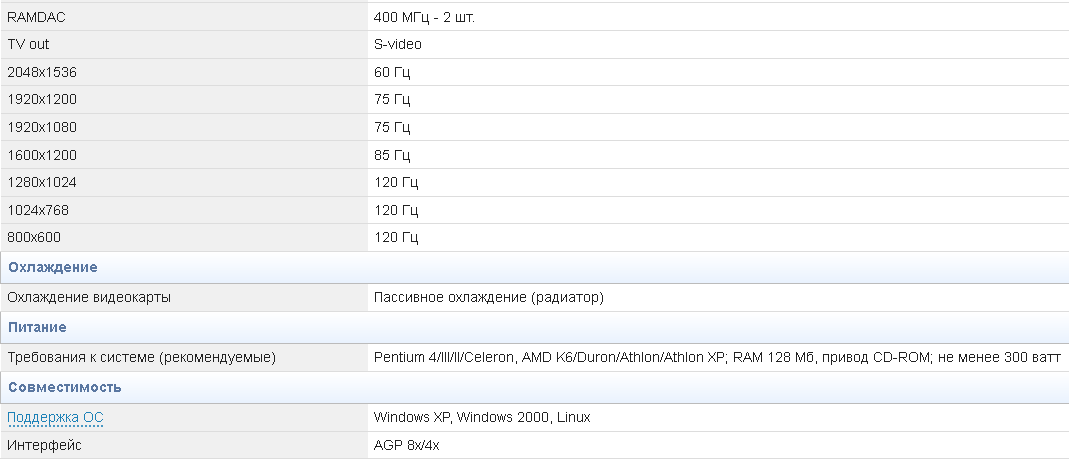

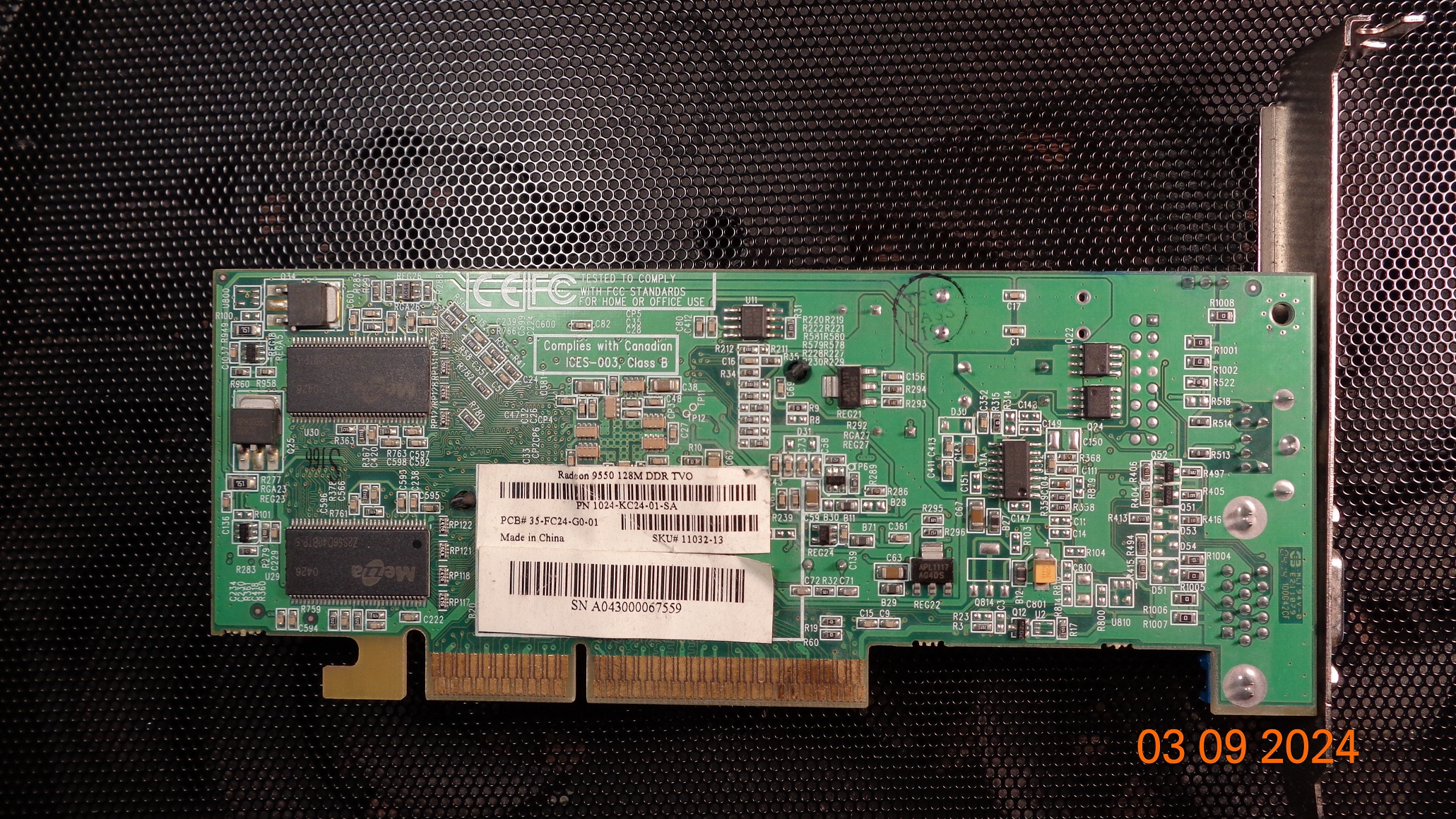

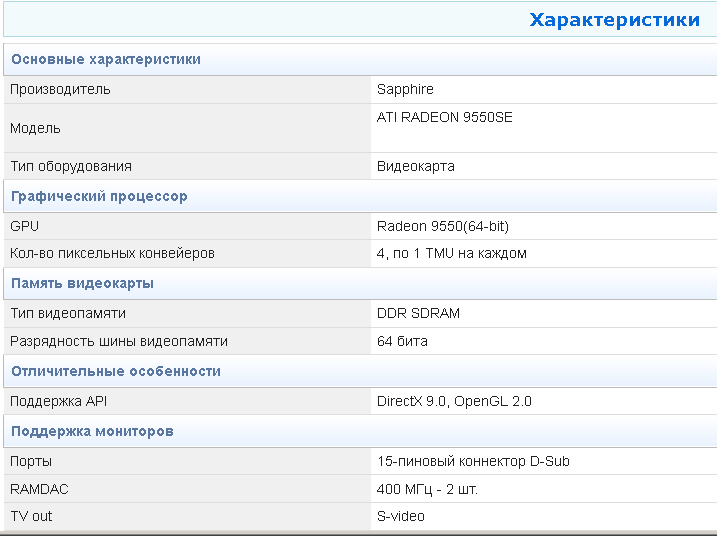

AGP 128Mb ATI RADEON 9550SE DDR (64bit) TV-out Sapphire (1024-KC24-01-SA)



Наверное, это она.

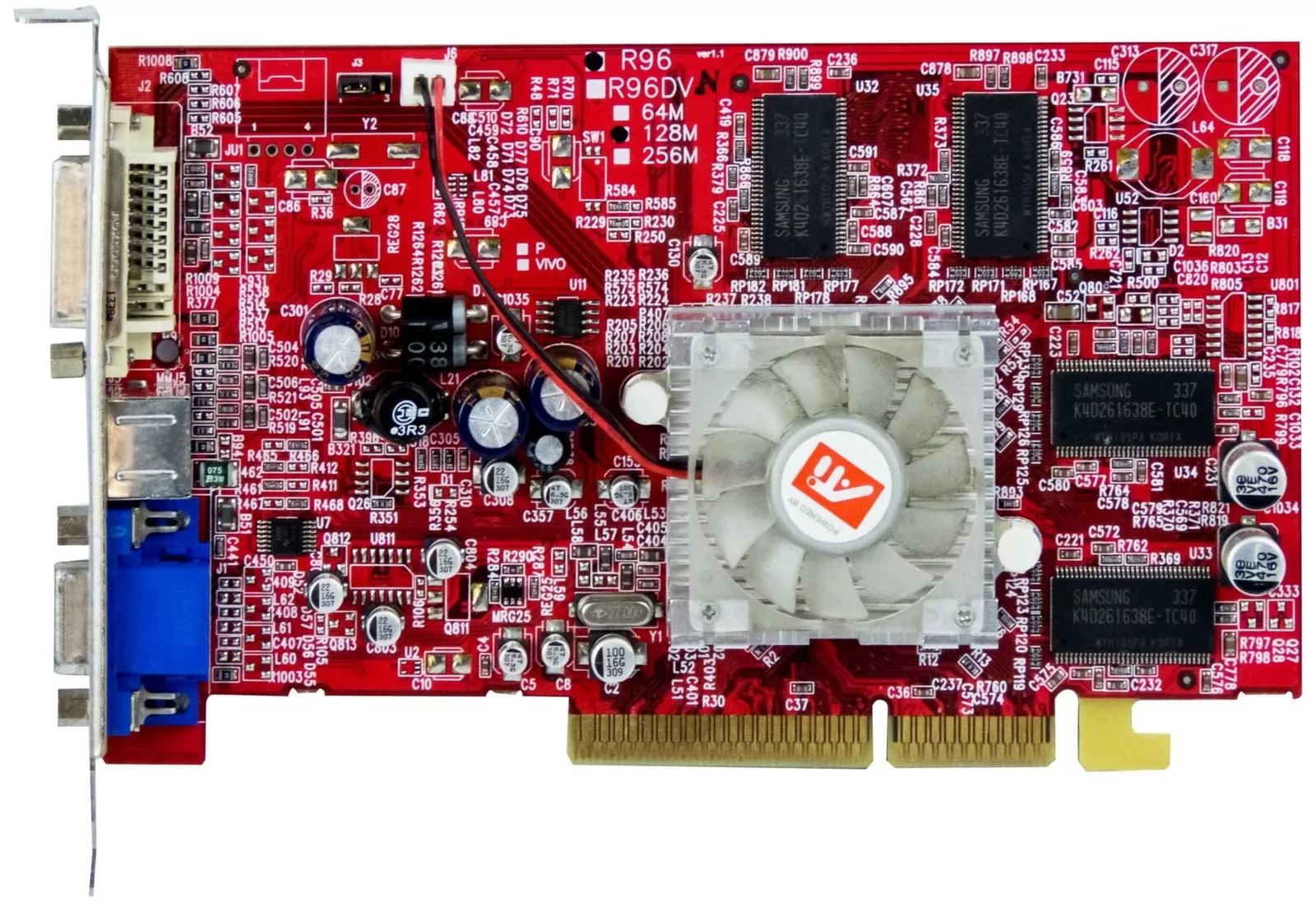

На первое время сойдет, а так - кастратка , если уж желаете карту от ATI то лучше юзать полноценную 9600 pro/xt на аутентичном красном текстолите.



У меня прошная такая красная есть, что интересно, стартует с артефактами, через пять секунд прогревается и ее попускает, игры-марки крутит. А 9550 было норм бюджетное решение для своего времени, их ставили на многие сборки магазиные, всяко было лучше МХ-ов и FX-ов за ту же цену, плюс они еще часто пассивные шли.



Пассивных и 9600PRO было много, очень удобный вариант для ретроПК, если не смущает её неидеальная совместимость с DOS и ранними версиями DirectX. При этом греется очень умеренно.

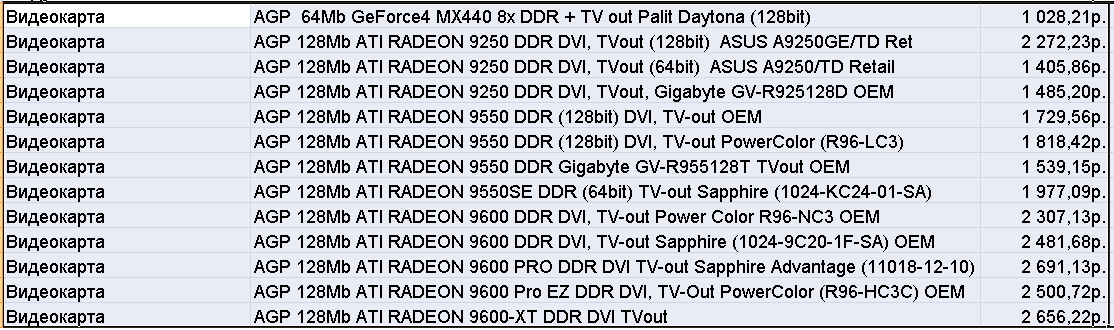

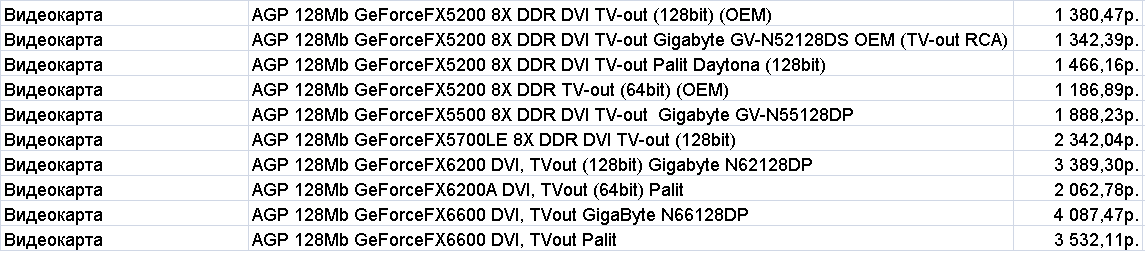

В теме про прайсы выкладывал (2005 год):



Бюджетный прайс - нет ни Radeon серии 9800, ни GeForce 6600GT, ни серии 6800.



9550 там вполне ничего смотрится, я бы, наверное, выбирал между ней и 9600ХТ

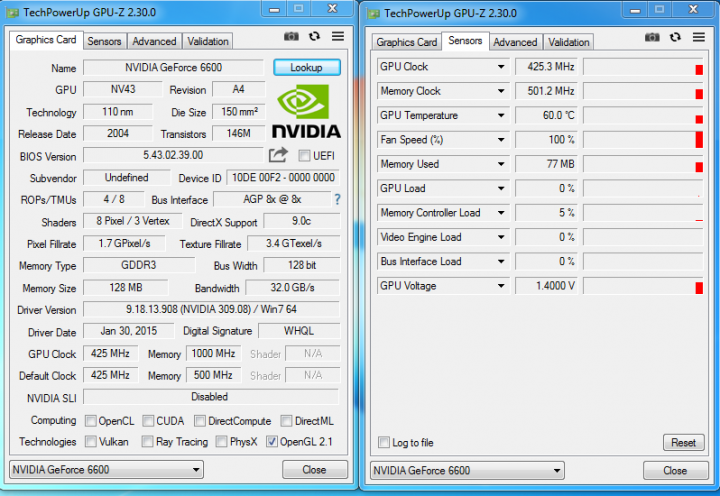

кстати, недавно взял на барахолке начинку от 478 компа (плата, проц, память, карта) с интересной видеокарточкой
6600, но память как у 6600GT

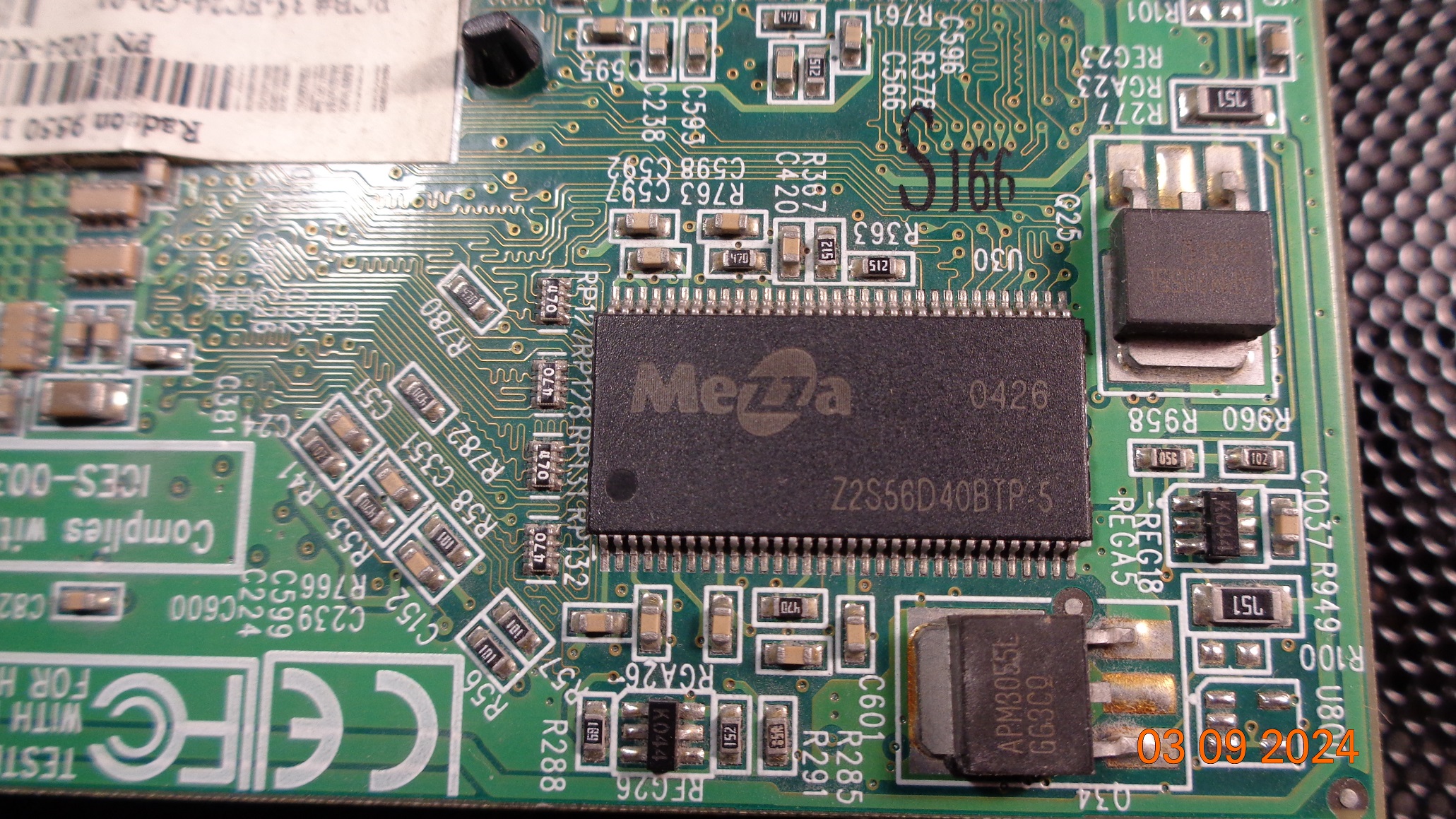

Ага, SEкономили на всем, от обвязки до разъема (но цена почему-то выше, чем не-SE)

Да вроде есть, просто эти уже из другой лиги, не стал их тут выкладывать.

Что смутило: судя по фото в Сети, более ранние чем эта 9550SE (например, 9200, MX400) имели два ключа на разъеме, то есть подходили и под 3,3в (ранние) и под 1,5 (поздние) слоты. Эта 9550SE уже только под 1,5в.

Правильно ли я понимаю эволюцию разъема и слота AGP:

- на мат. платах сначала были слоты 3,3в, потом универсальные (совместимые со старыми 3,3в и с новыми 1,5в), потом 1,5в (отказ от поддержки старого стандарта 3,3в, совместимость только с новым 1,5в);

- на разъемах видеокарт: 3,3в -> 1,5в -> универсальные?
