Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

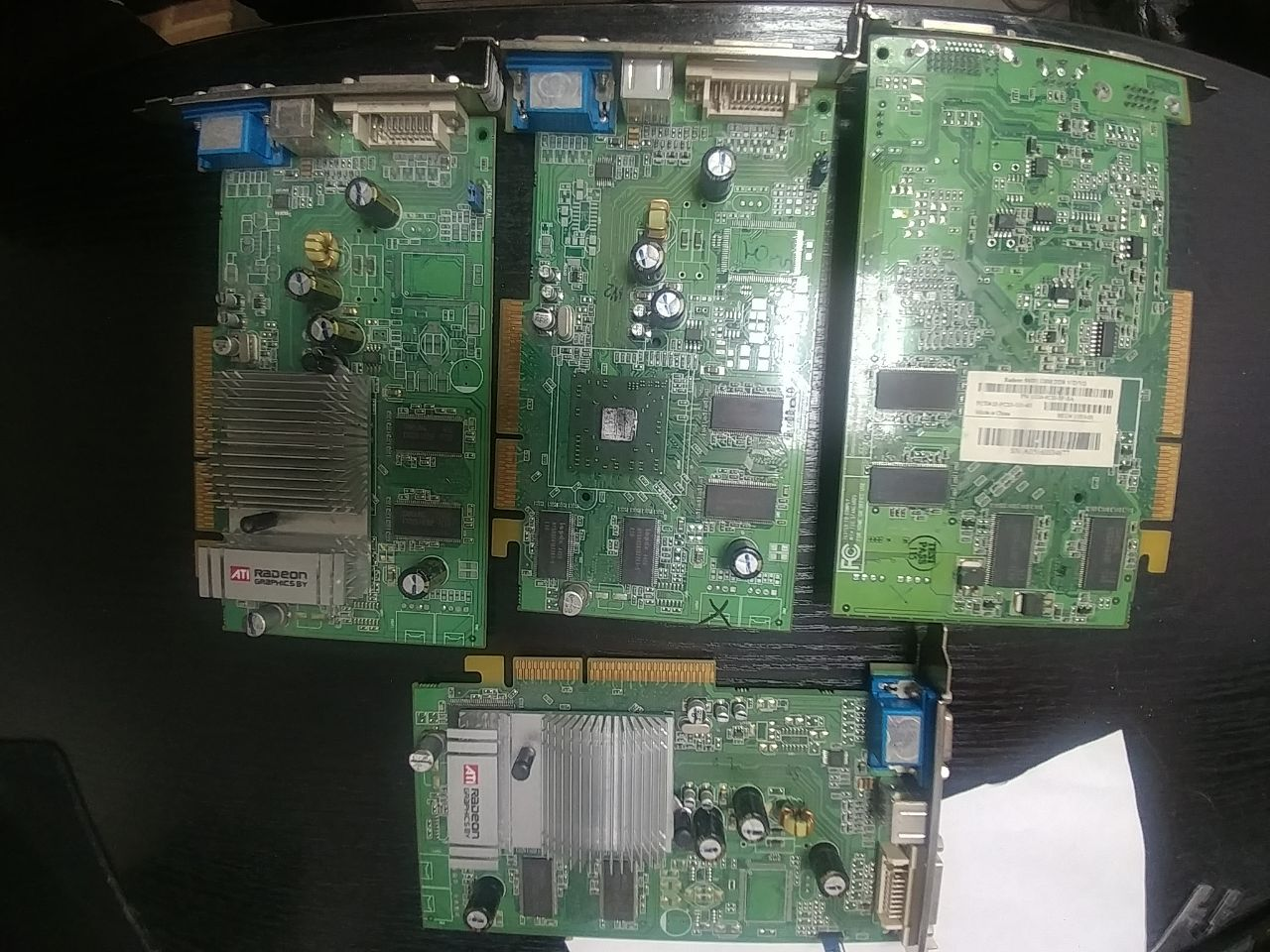

Дохлых 9600 (не про) с пассивной СО на работе больше всего лежит))



@grinderz20, а с активной СО все живые?

--- добавлено 10 сен 2024, предыдущее сообщение размещено: 10 сен 2024 ---

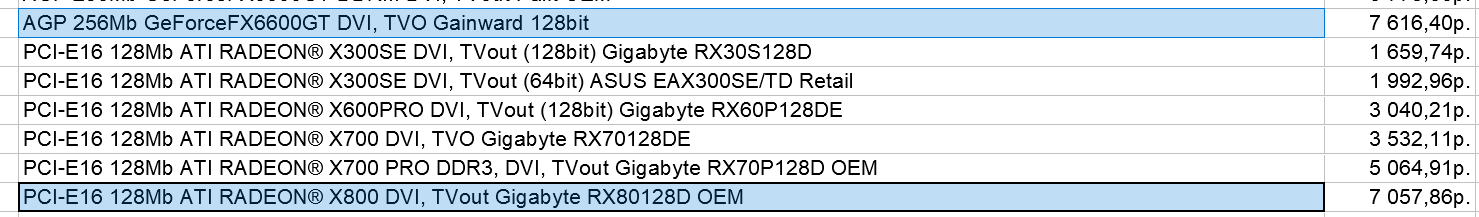

Вижу, что самый топ - ATI X800 и NVIDIA 6800LE. Забавно, что Gigabyte X800 стоит на 600 ₽ дешевле, чем Gainward 6600GT только потому, что у неё памяти меньше.
UPD: Вижу, что она ещё и OEM. Тогда логика понятна.

Некоторые карты поддерживали сигнальные уровни и 1,5, и 3,3 В. Одни из них автоматически выбирают нужный режим, у других он задаётся джампером.

Забыли AGP 3.0 с 0,8 В. Но он полностью совместим с AGP 2.0/1,5 В.

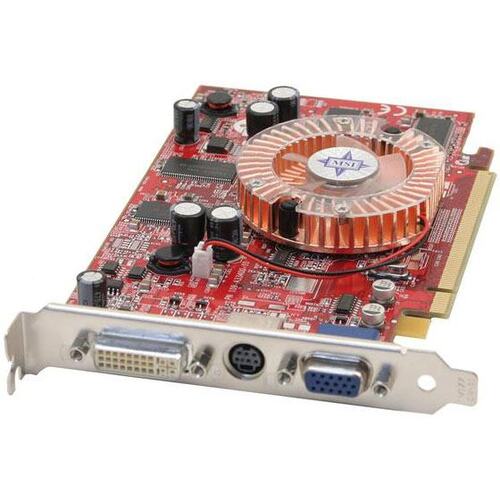

Находил одну уже Х600ХТ MSI - живая, стоит работает. Но на ней радиатор уже неплохой. И вентилятор дожил до нашего времени.

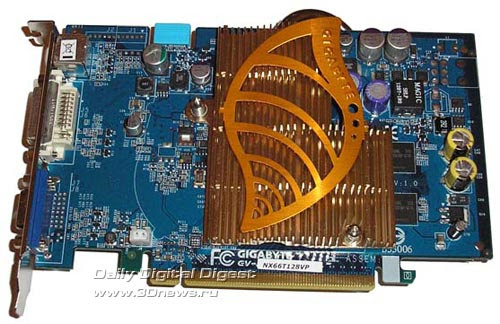

Малая выживаемость видеокарт с пассивными СО характерна для горячих экземпляров. Например, популярная в своё время ASUS EN6600 Silencer в нагрузке была как утюг. А пассивной 9600PRO со, скорее всего, чуть подрезанными частотами чрезмерный нагрев не особо грозит.



Гигабайтовская такая лежит дохлая. При том, что радиатор на ней по сравнению с вентиляторными (и 9600 выше) просто огромный.



А 7600GS пассивная гигабайта до сих пор работает. Наверно дело в обдуве и везении. И это все в офисе работало.

Сорри за картинки из инета, сейчас дома.

--- добавлено 10 сен 2024, предыдущее сообщение размещено: 10 сен 2024 ---

Я радиатор от 9600 поставил на 5200. Греется. Он еще тонкий в основании и не внушает доверия в итоге. А это решение самой ATI.



Что за программа на скриншоте из обзора 9550?



AGP 1.0 - режим 2х, 3.3В сигнальные уровни.
AGP 2.0 - режим 4х, 1.5В сигнальные уровни.
AGP 3.0 - режим 8x, 0.8В сигнальные уровни.

Они все напрямую между собой несовместимы. AGP 1.0 - ключ ближе к планке. AGP 3.0 ключ на дальнем от планки конце. Универсальный слот - без ключей. Универсальный разъём - с двумя ключами.
Интелы сильно обожглись с i845, i865, которые не поддерживали AGP 1.0 и 3.3В. Предполагалось что там должны быть защиты на стороне материнки и на стороне видеокарты, когда они определяют, куда чего сунули и могут ли они друг с другом работать. Но по итогу часть производителей сделала железо так, что при подключении AGP 1.0 видеокарты в универсальный слот (иногда такая карта могла иметь универсальный разъём и тогда доставалось материнкам с правильным не универсальным слотом) из северного моста шёл волшебный синий дым. При появлении AGP 3.0 такого уже не случалось. Все, кто умел AGP 3.0 - полноценно умели и AGP 2.0.

--- добавлено 10 сен 2024, предыдущее сообщение размещено: 10 сен 2024 ---

Самое главное, у SE 64-х битная шина памяти.



Таких чудищ немало было, все как утюг.

А на 9600 не греется?

--- добавлено 10 сен 2024, предыдущее сообщение размещено: 10 сен 2024 ---

Я на этот момент не обращал внимания, но читал, что когда запахло жареным, универсальный AGP-разъём без поддержки AGP 1.0/3,3В быстренько отменили и стали использовать разъём с ключом AGP 2.0. Однако и эта мера не всегда уберегала новые материнки от разрушительного воздействия старых AGP-плат. Некоторые из них имели универсальный разъем, при этом не поддерживали AGP 2.0/1,5В. Соответственно, последствия от установки старой (AGP 1.0) карты с универсальным разъёмом в более современную (AGP 2.0/3.0) плату могли быть такими же.

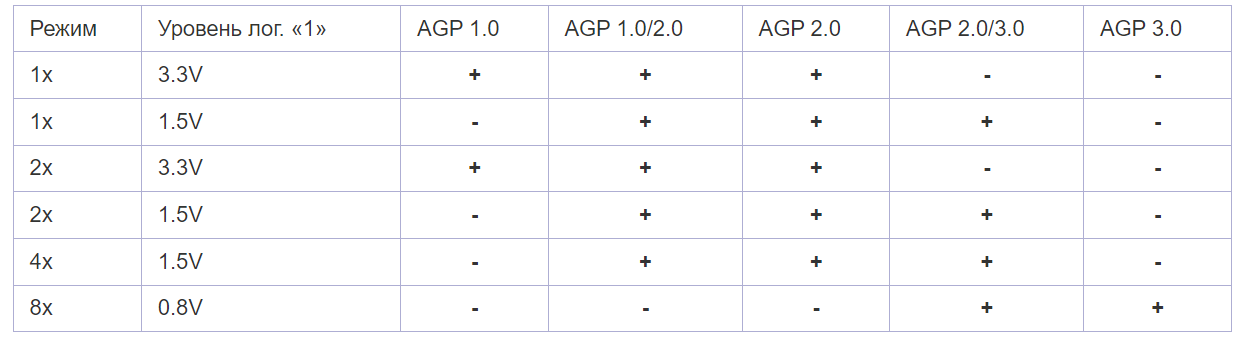

На IXBT есть таблица всех режимов AGP:


И два полезных вывода из той же статьи:

1. "В спорных случаях рекомендуется установить карту на материнскую плату с универсальным слотом 1.0/2.0, и проконтролировать включение режима AGP 4x с помощью RivaTuner или PowerStrip. Если карта работает в этом режиме, на новые платы ее можно ставить безбоязненно.
2. Сжечь новую видеокарту установкой в старую материнскую плату невозможно."



Не помню точно, застал ли хоть одну такую живую, но уверен, что 9600 тоже грелись)

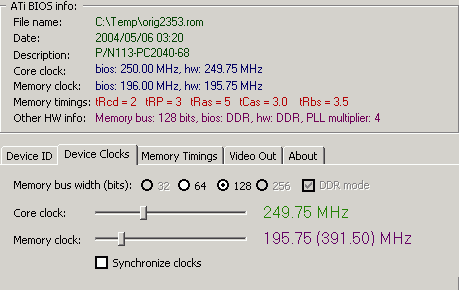

Overclockers.ru: ATi Radeon BIOS Tuner (RaBiT) 2.0a - с поддержкой видеокарт серии X1000 (обновлено)



Eсть прога для карт старше hd19xx: TechPowerUp. Она когда-нибудь пригодится, когда мини-атх соберу.



​

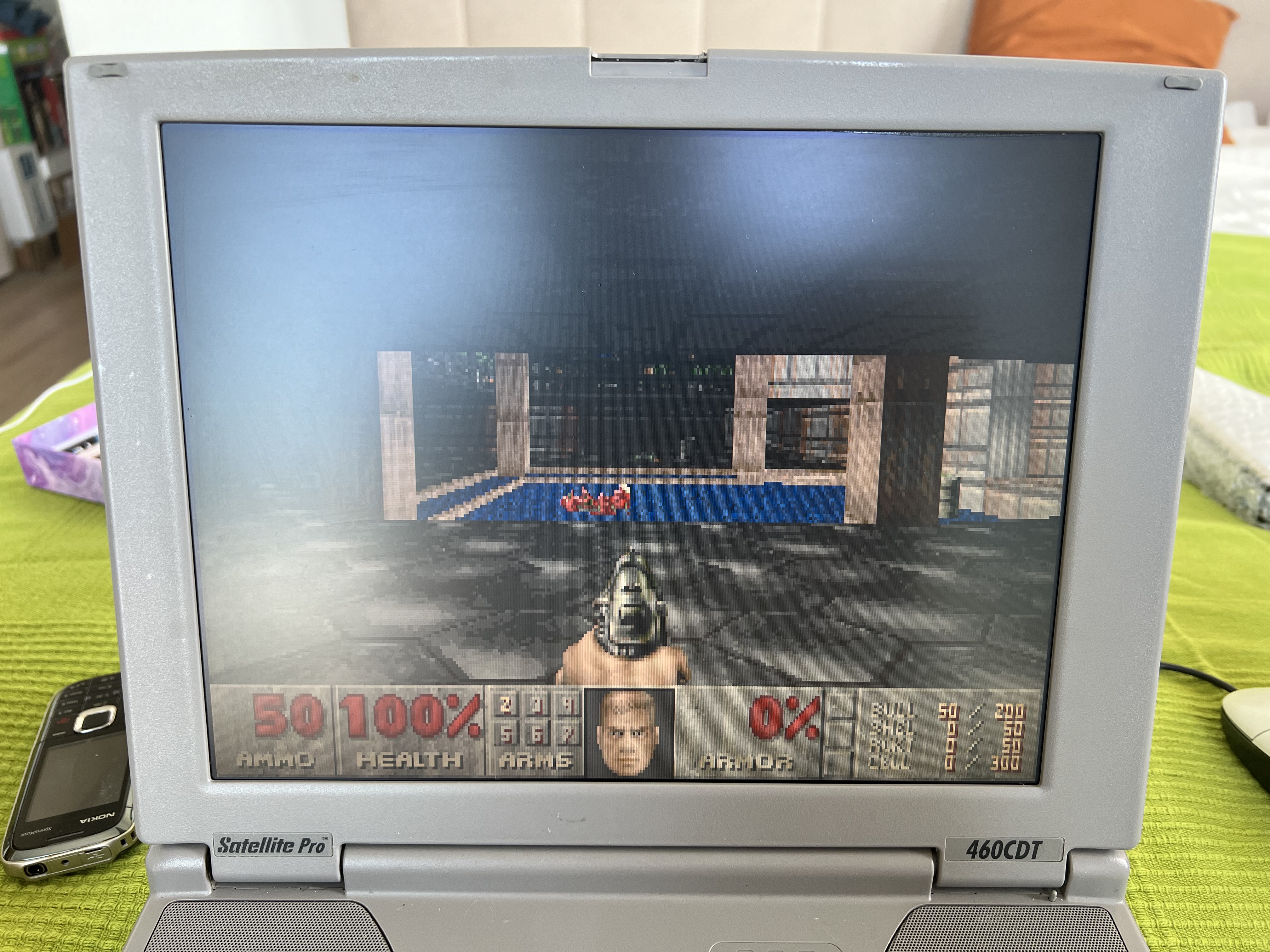

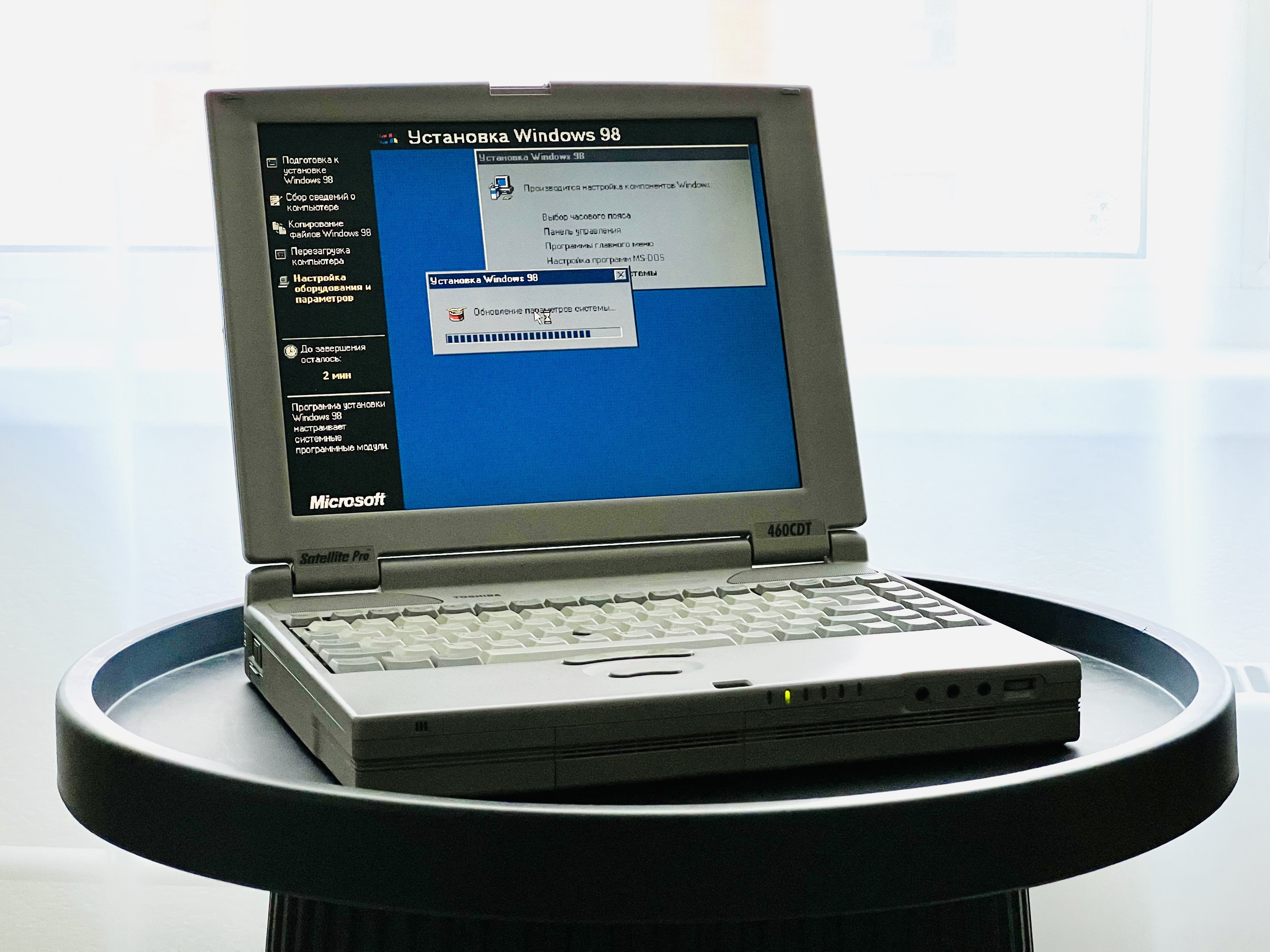

Господа, снова я и снова с новым старым ноутбуком! Этой раз это Toshiba 460 CDT, и я хочу поделиться своими впечатлениями. Подобные аппараты не впервые у меня на руках — я их изучаю, часто остаюсь недоволен, а потом продаю. Я их все называю «толстая Тошиба» ☺️

Что внутри?

Процессор: Intel Pentium 166 MHz с MMX
Видеокарта: C&T F65554 (2 мб)
Экран: 12.1 дюймов, разрешение 800x600, активная матрица
Оперативная память: 32 MB (максимум 160 мб)
Звуковой чип: Yamaha OPL3-SA3

Особенности:

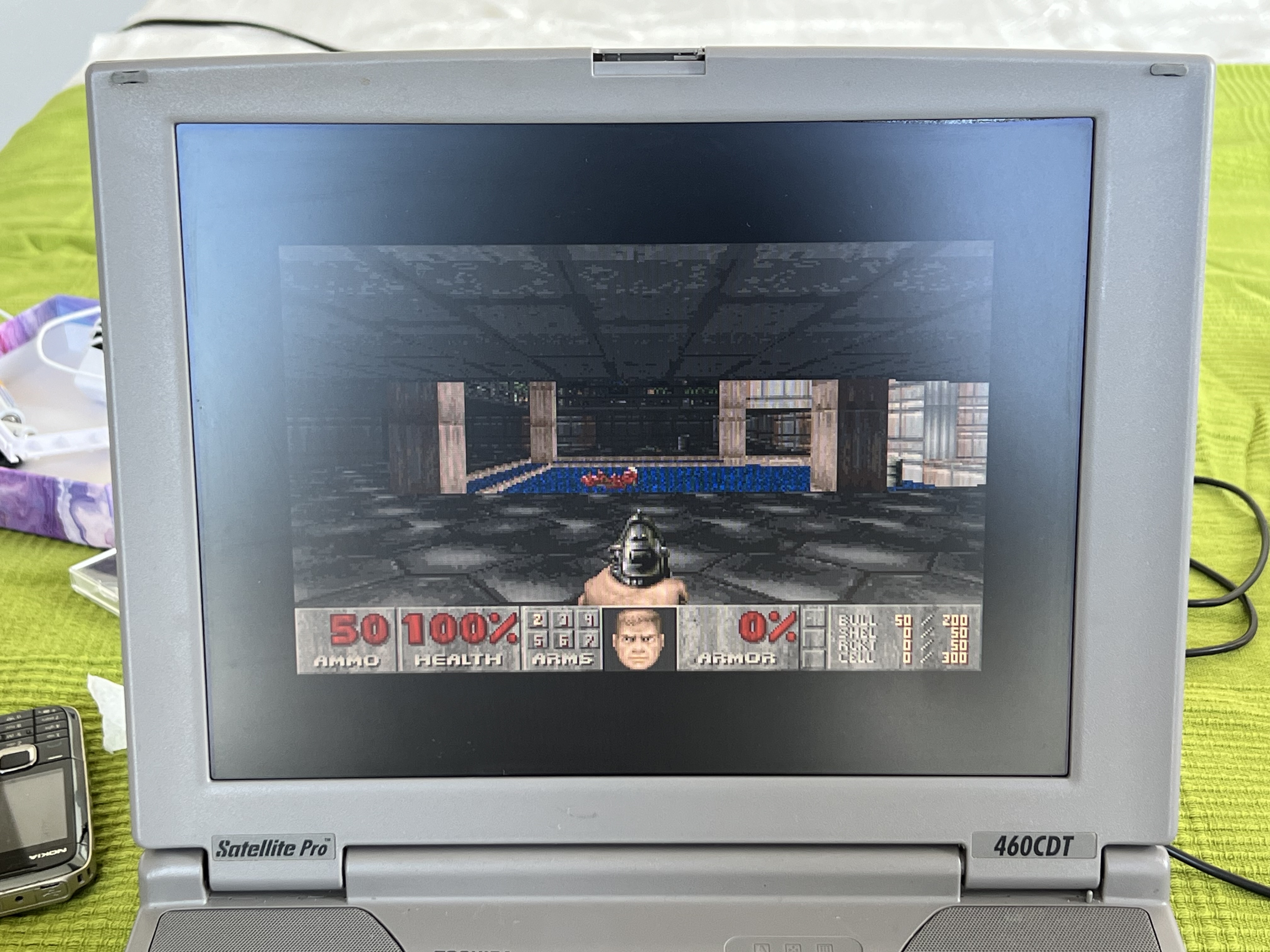

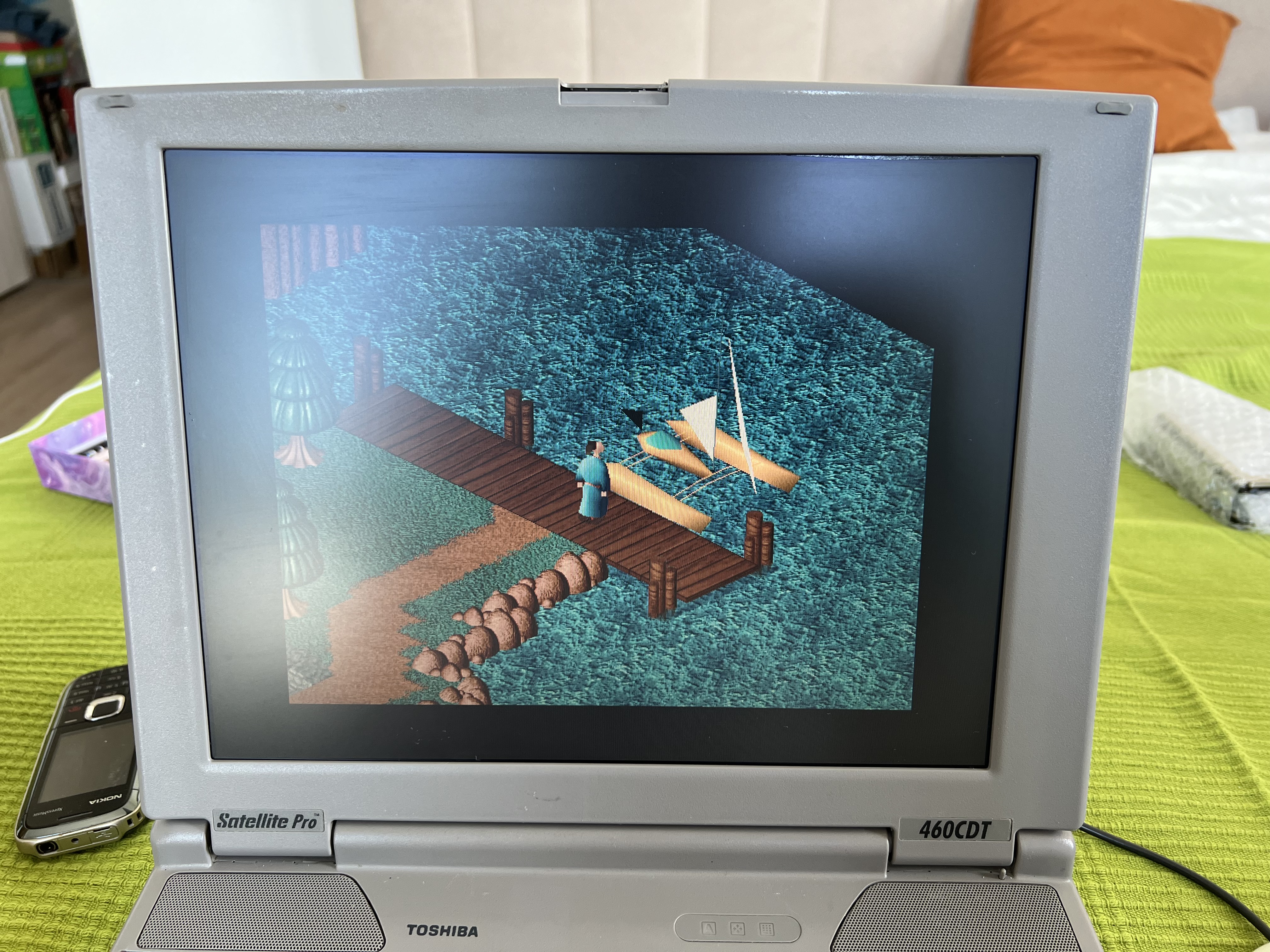

Может масштабировать на весь экран разрешение 320x200. Делает это не идеально, но вполне приемлемо. Однако, почему-то, 640x480 выводит в виде квадрата в центре экрана, и никакие утилиты не помогают это изменить.

​

Звук работает без драйверов под чистым DOS, но что означает приписка SA3 — для меня загадка.

Толстые Тошибы очень странные. Они все примерно из одного времени — 1996-97 годы, и с похожим железом. Однако модель меньшего размера, 430 CDT, имеет встроенный блок питания — просто в розетку воткнул и работай. А вот у этой модели, большего размера, блок питания внешний. Логики не нашел.

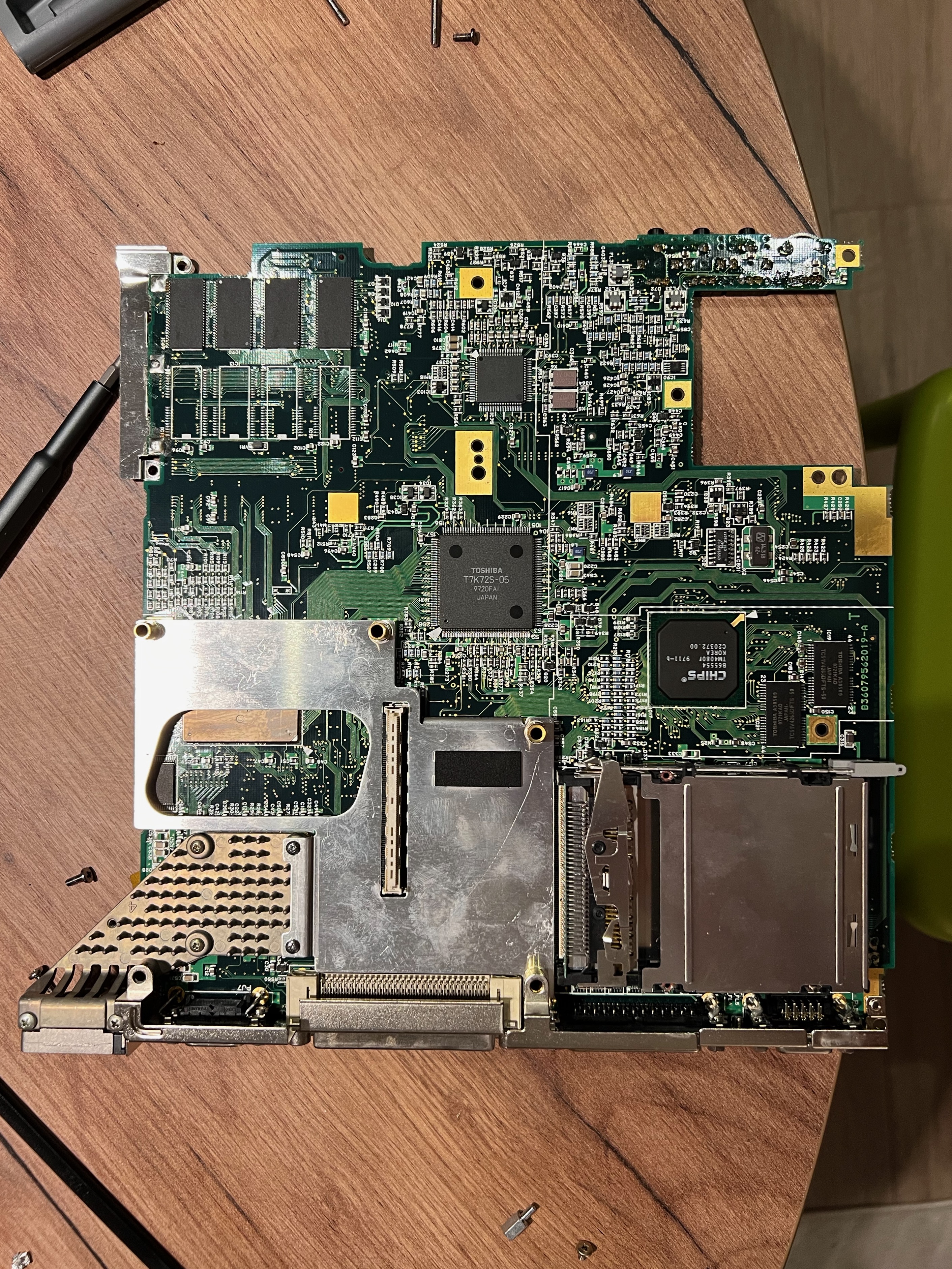

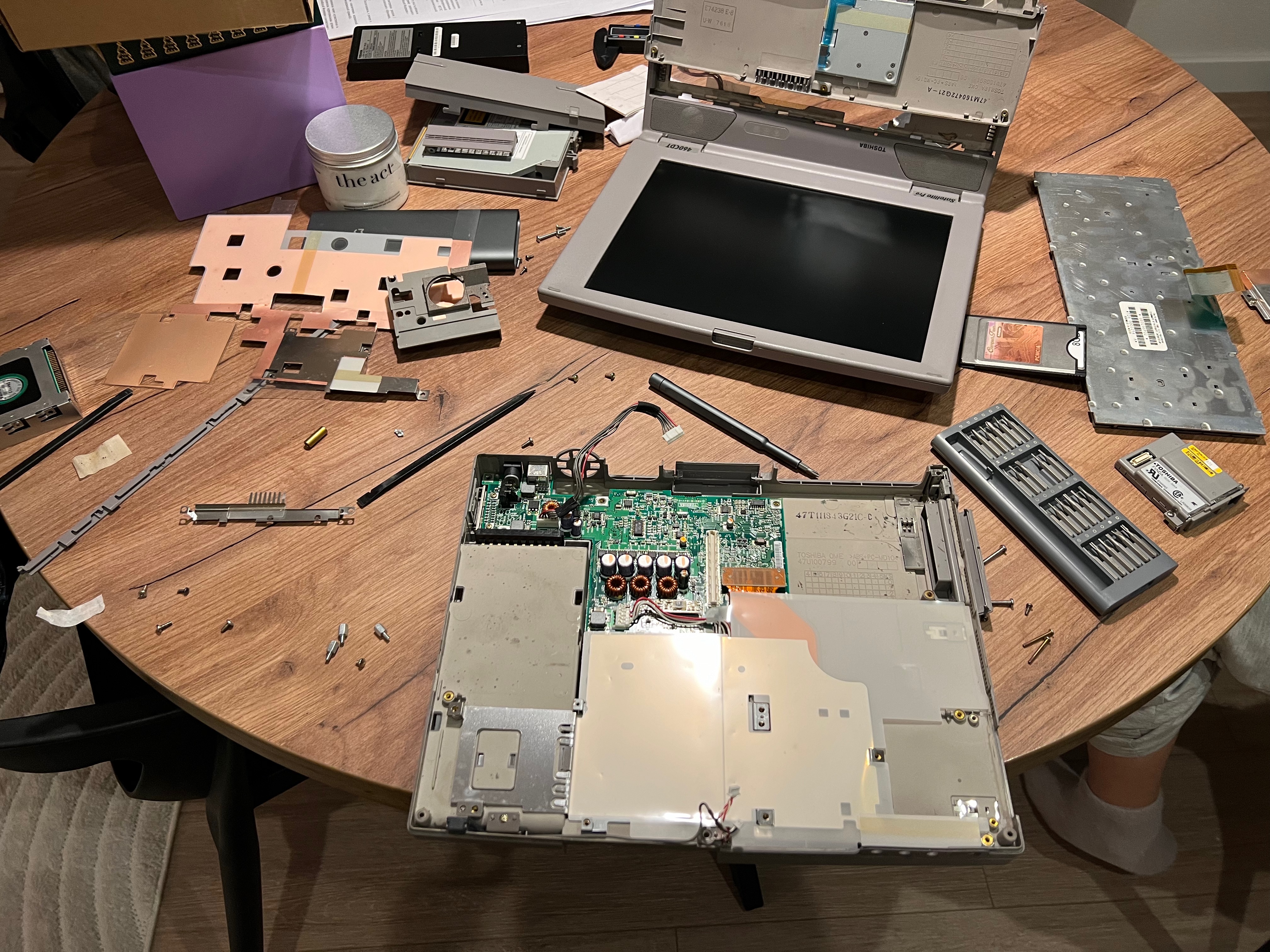

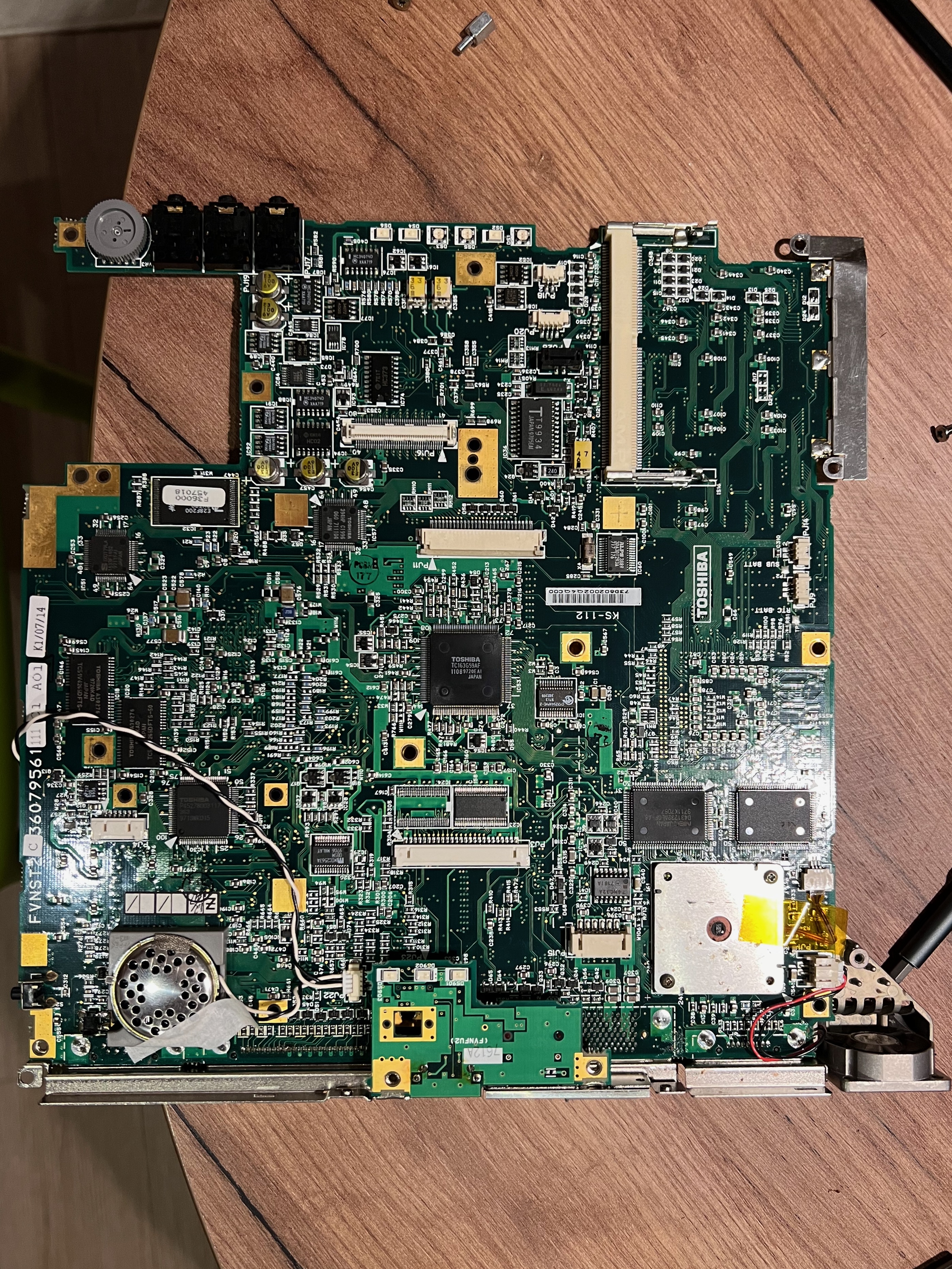

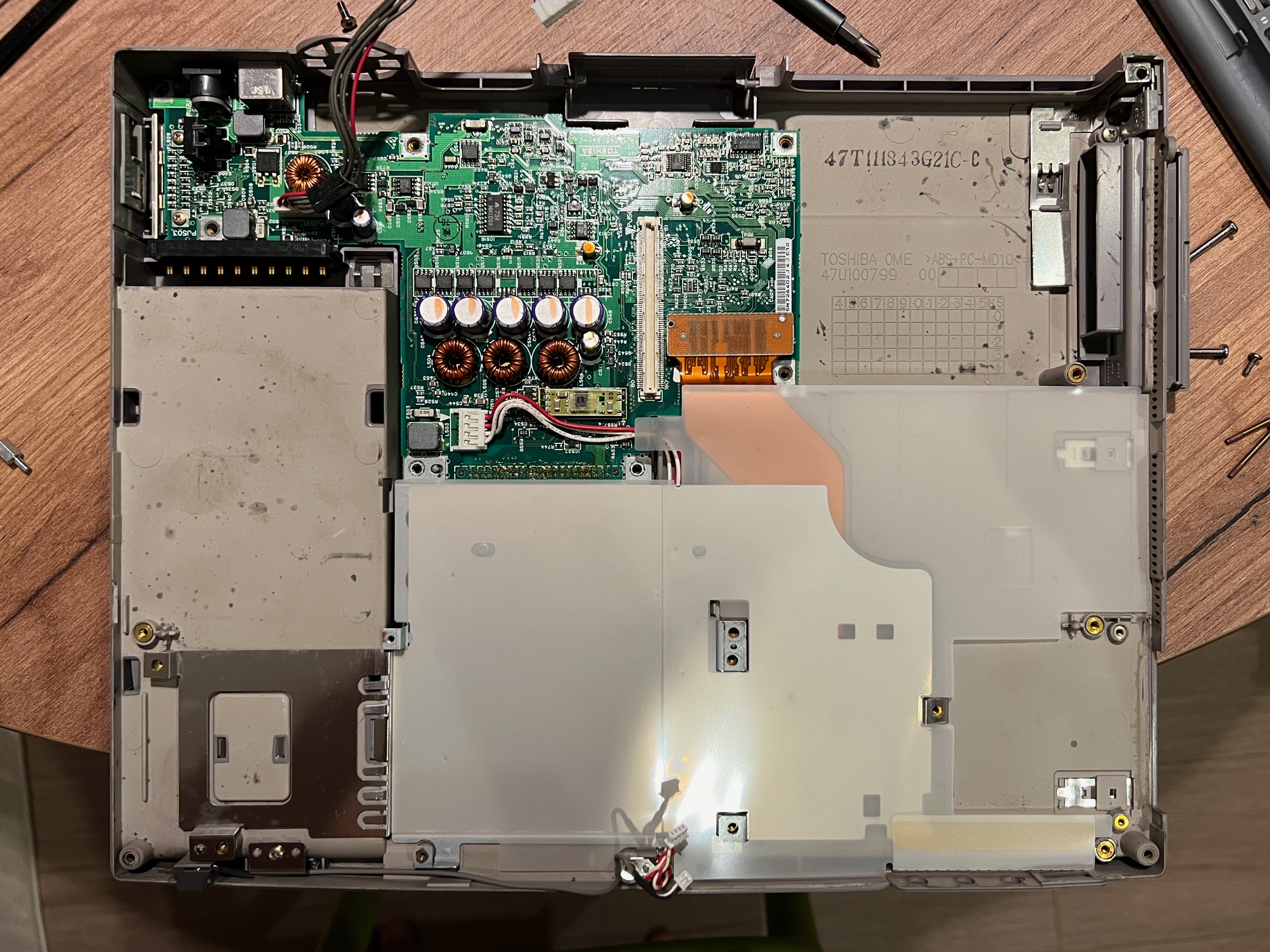

Заглядывал и внутрь — плата занимает почти весь ноутбук. Люблю такое.

​



Давно ничего не показывал.
Вот.

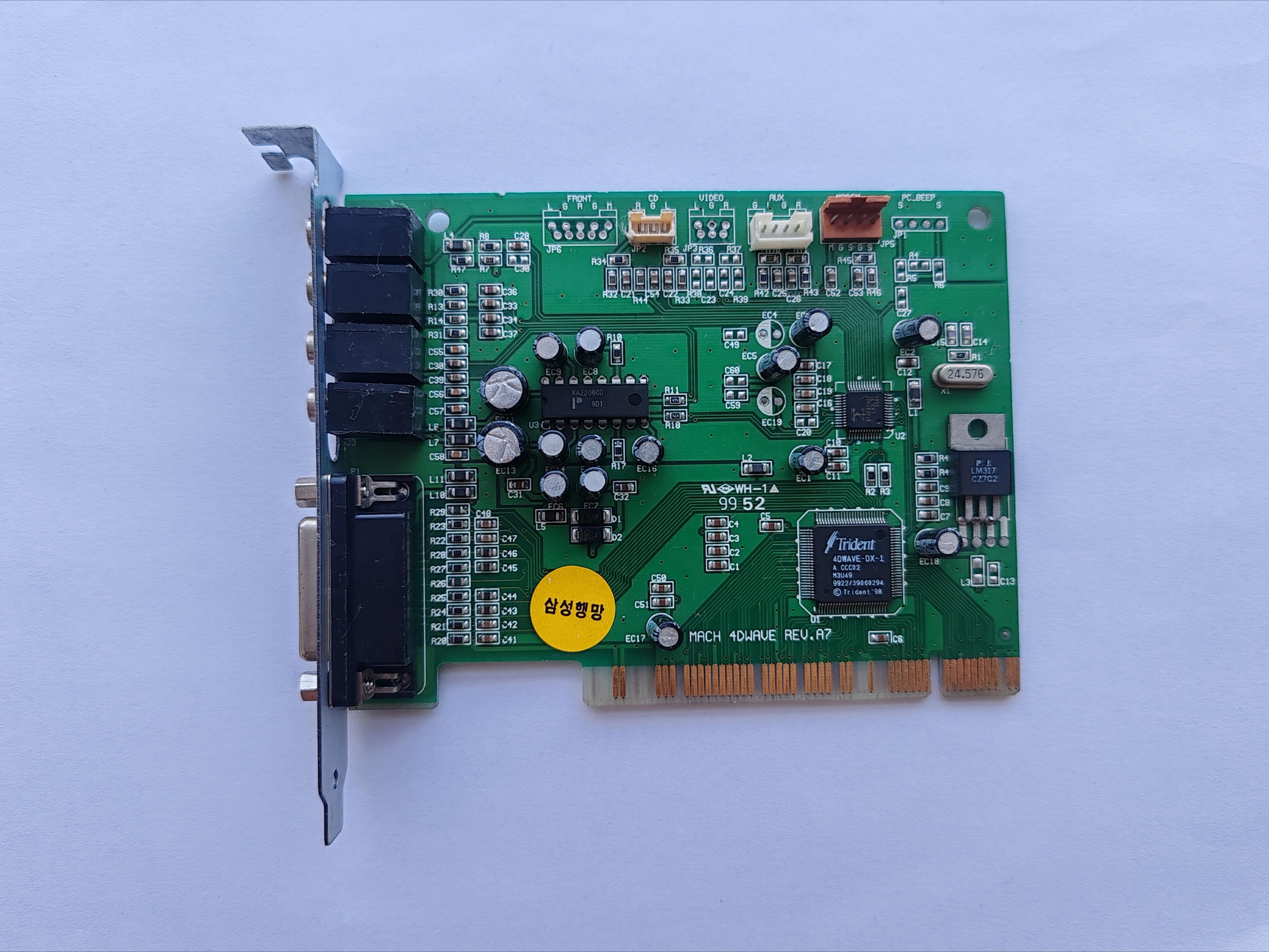

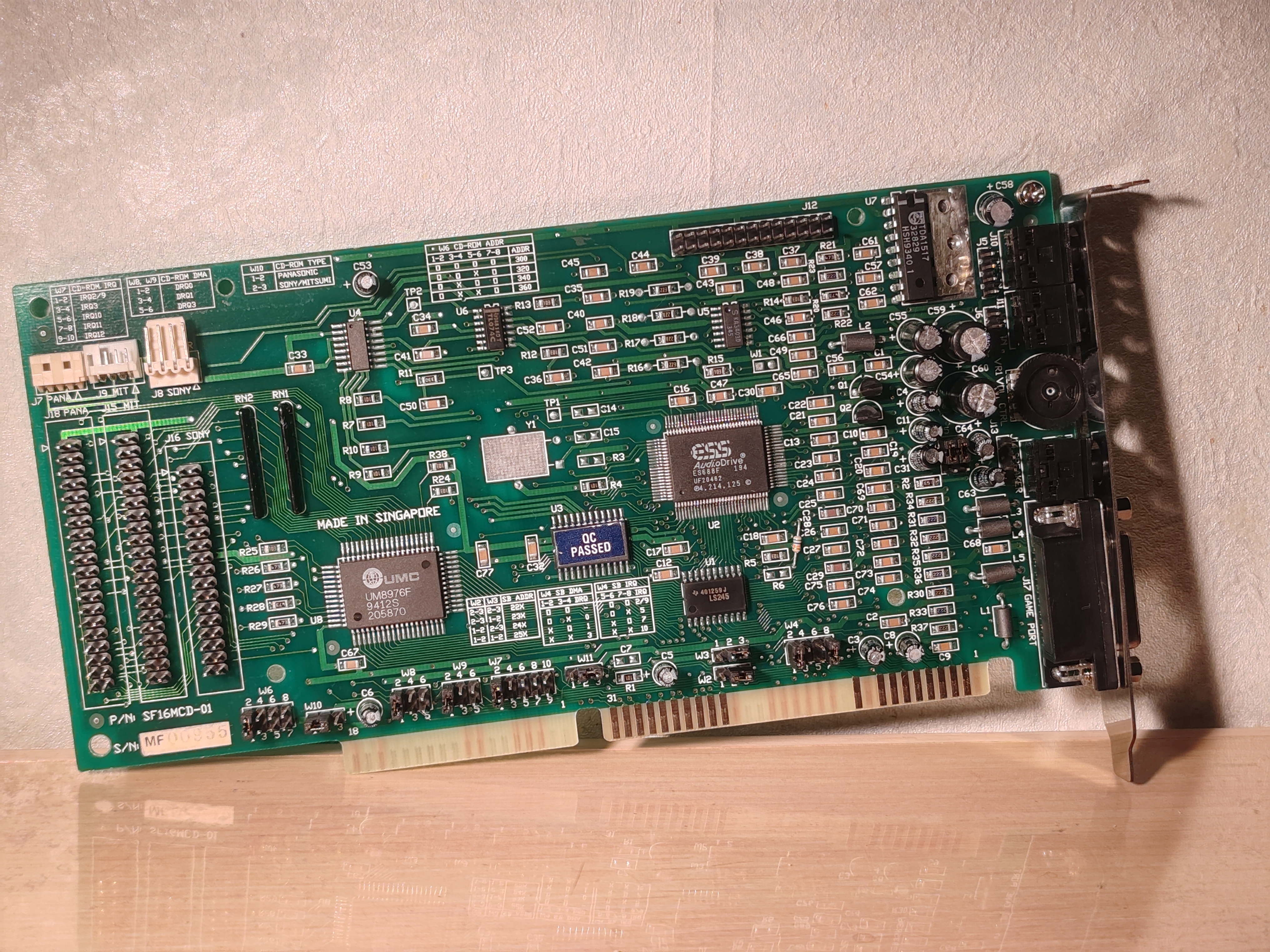

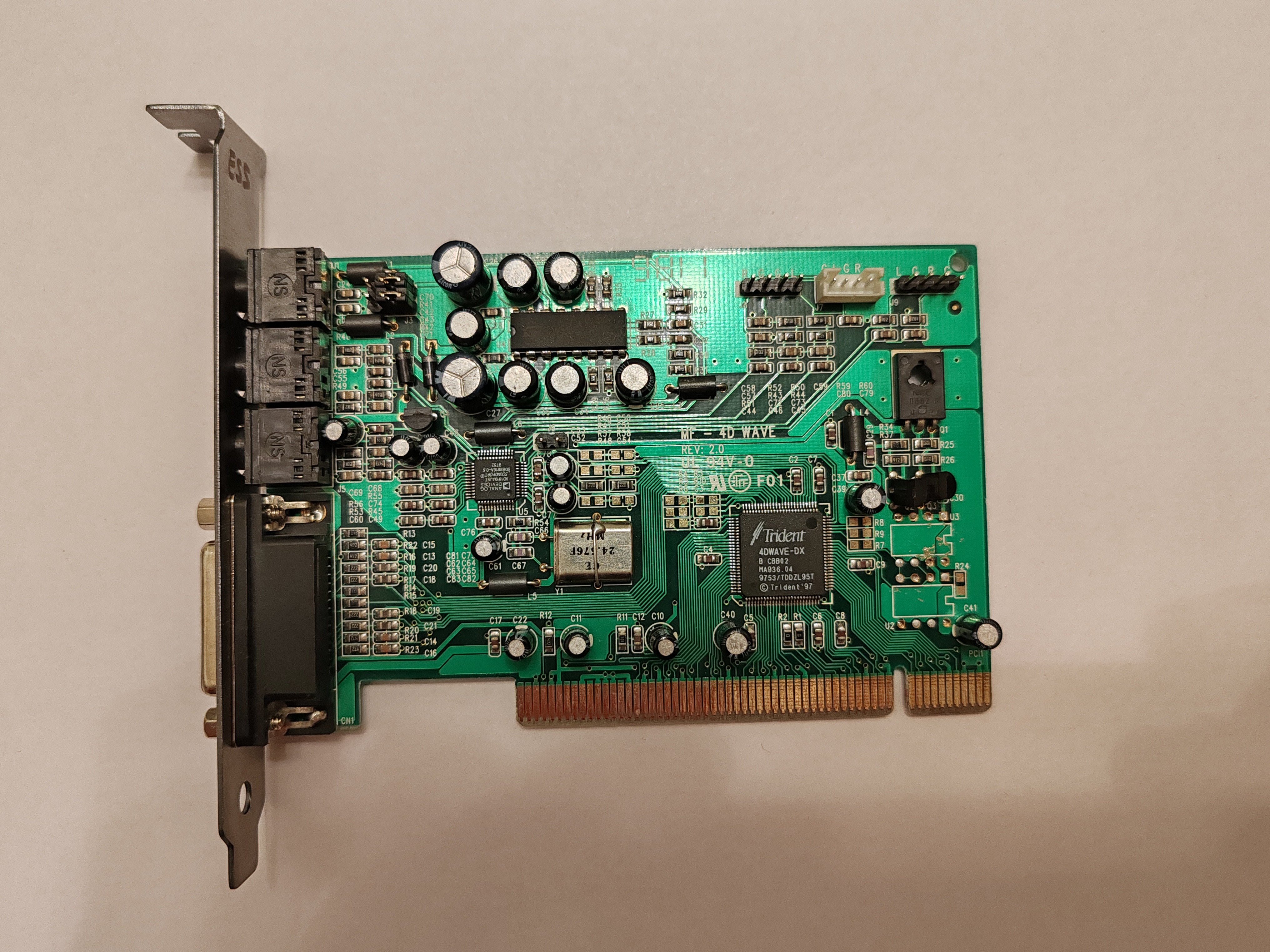

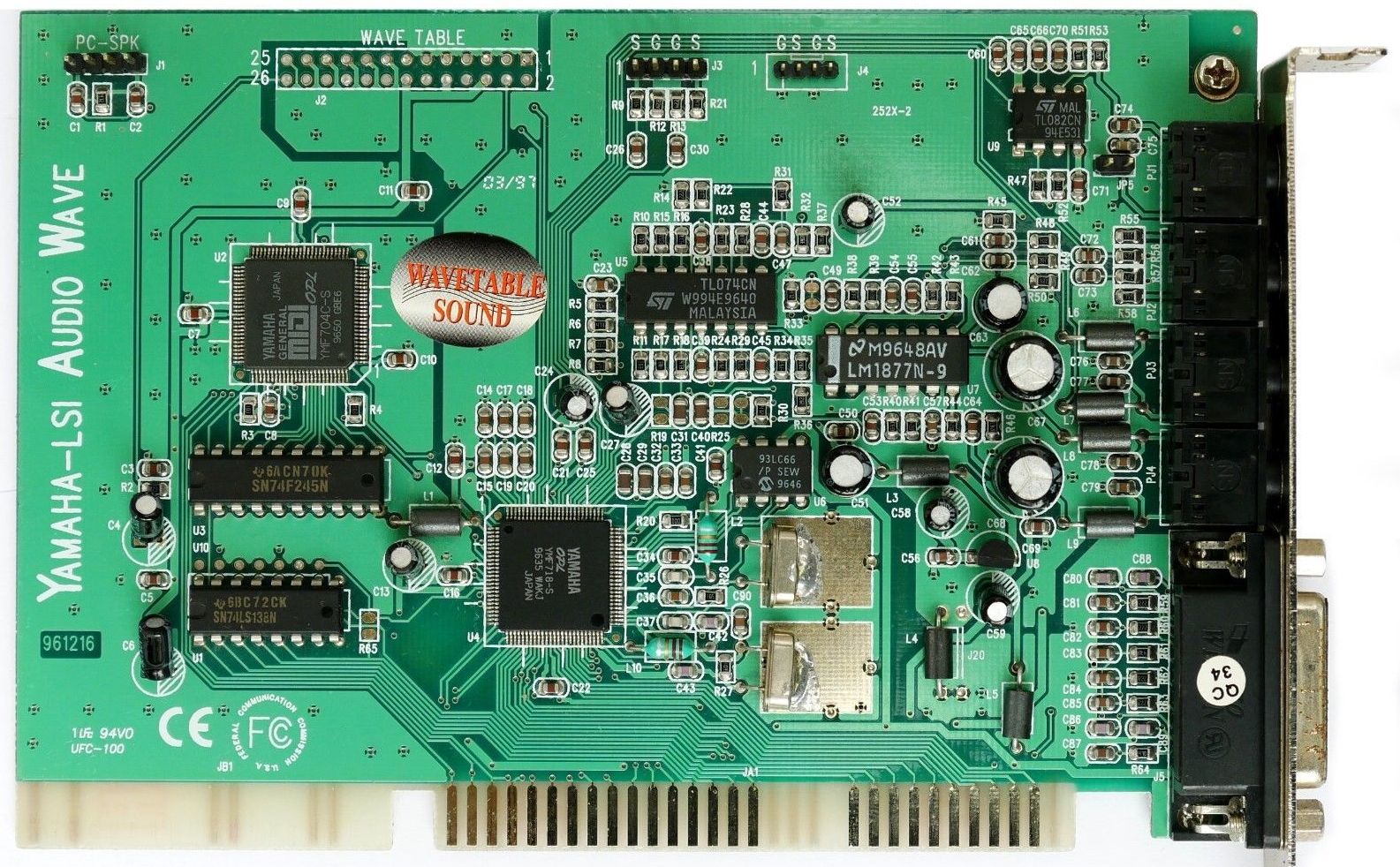

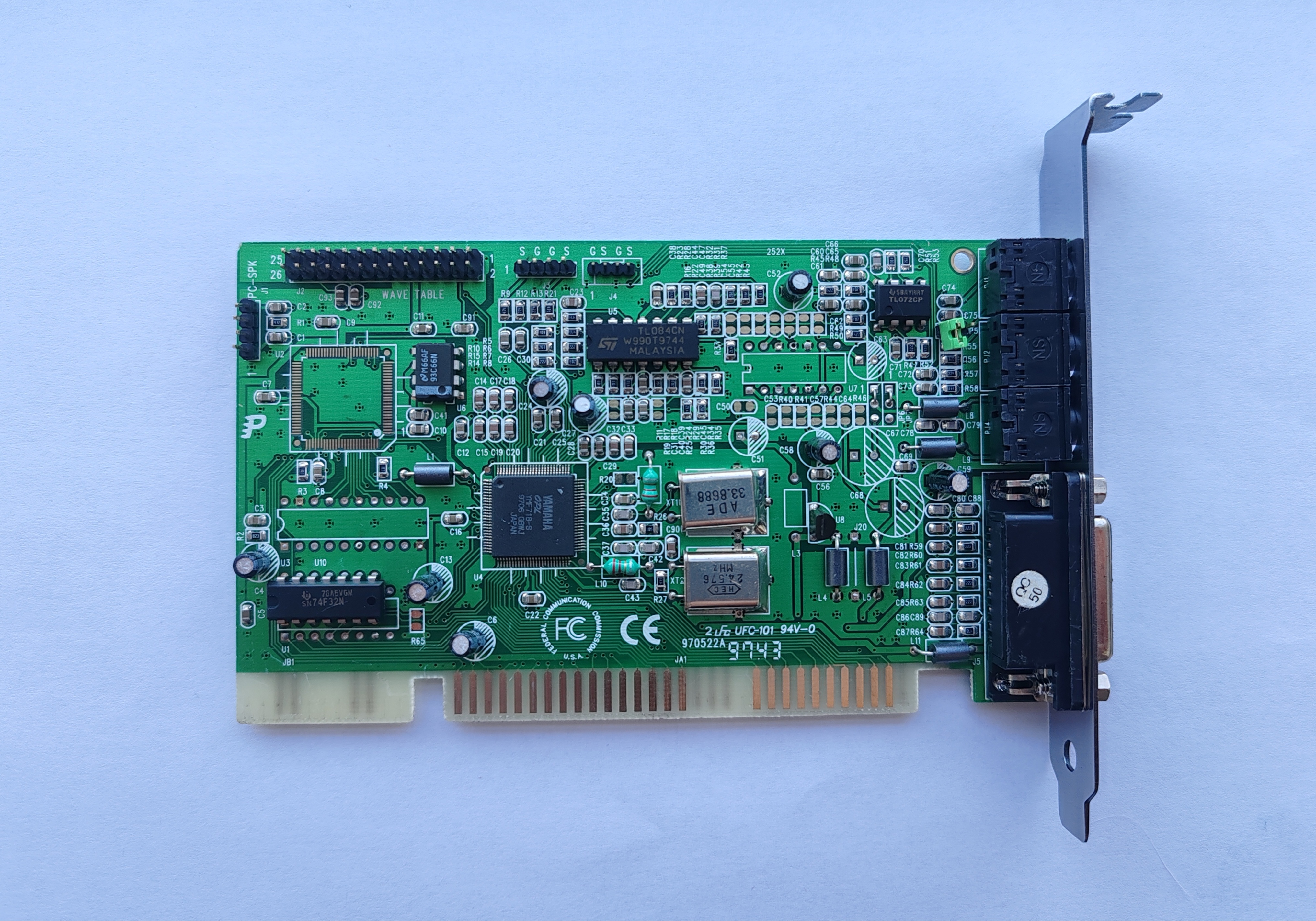

Задумал напаять чип OPL4 на ямаху 718, и сделать ее полноценной. Заказал на али чип. Жду. По результатам отпишусь.

--- добавлено 22 сен 2024, предыдущее сообщение размещено: 22 сен 2024 ---

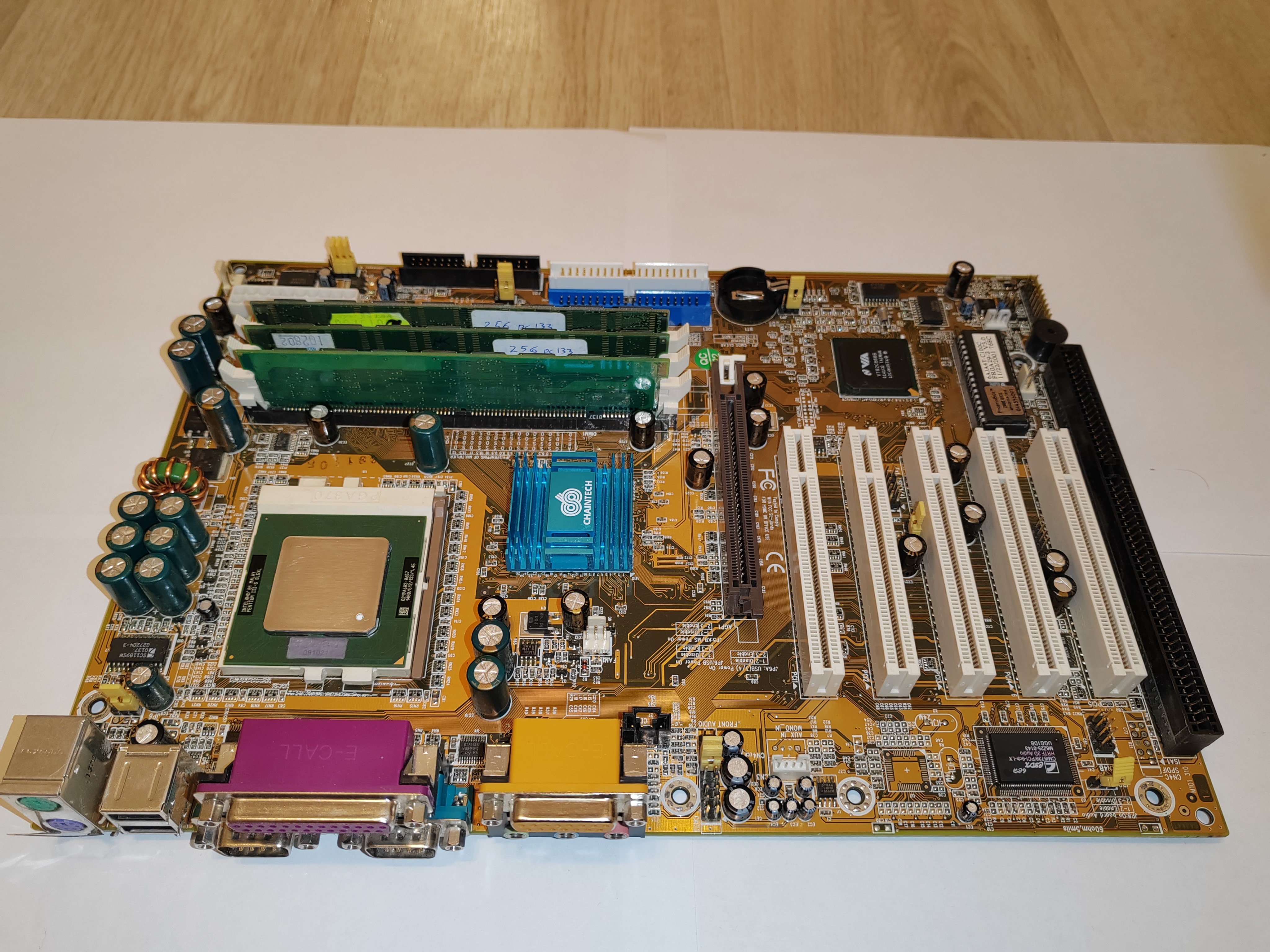

Slot1 с универсальной AGP шиной. Нечастое.
Православное VTXE, туалатиновое.

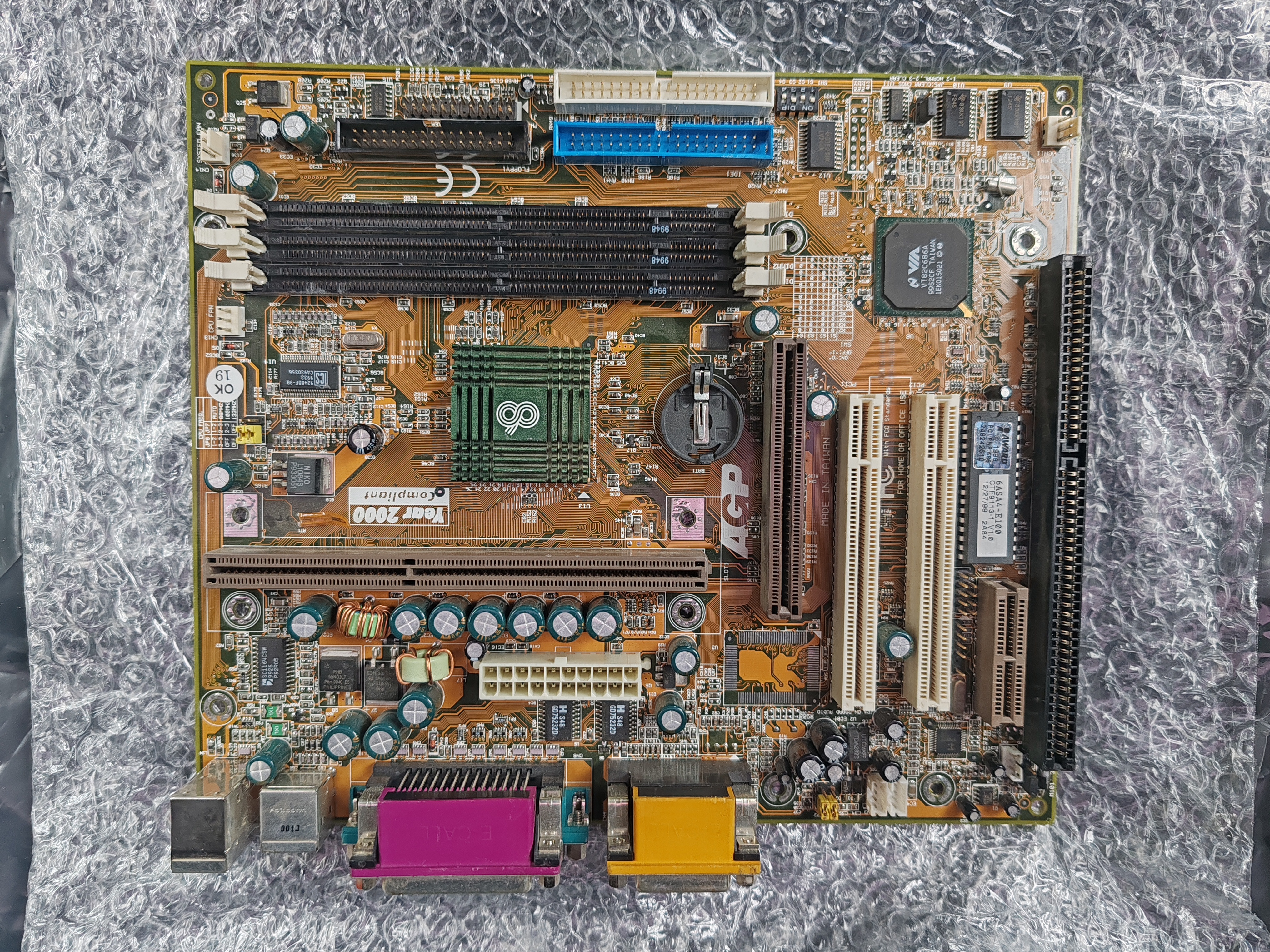

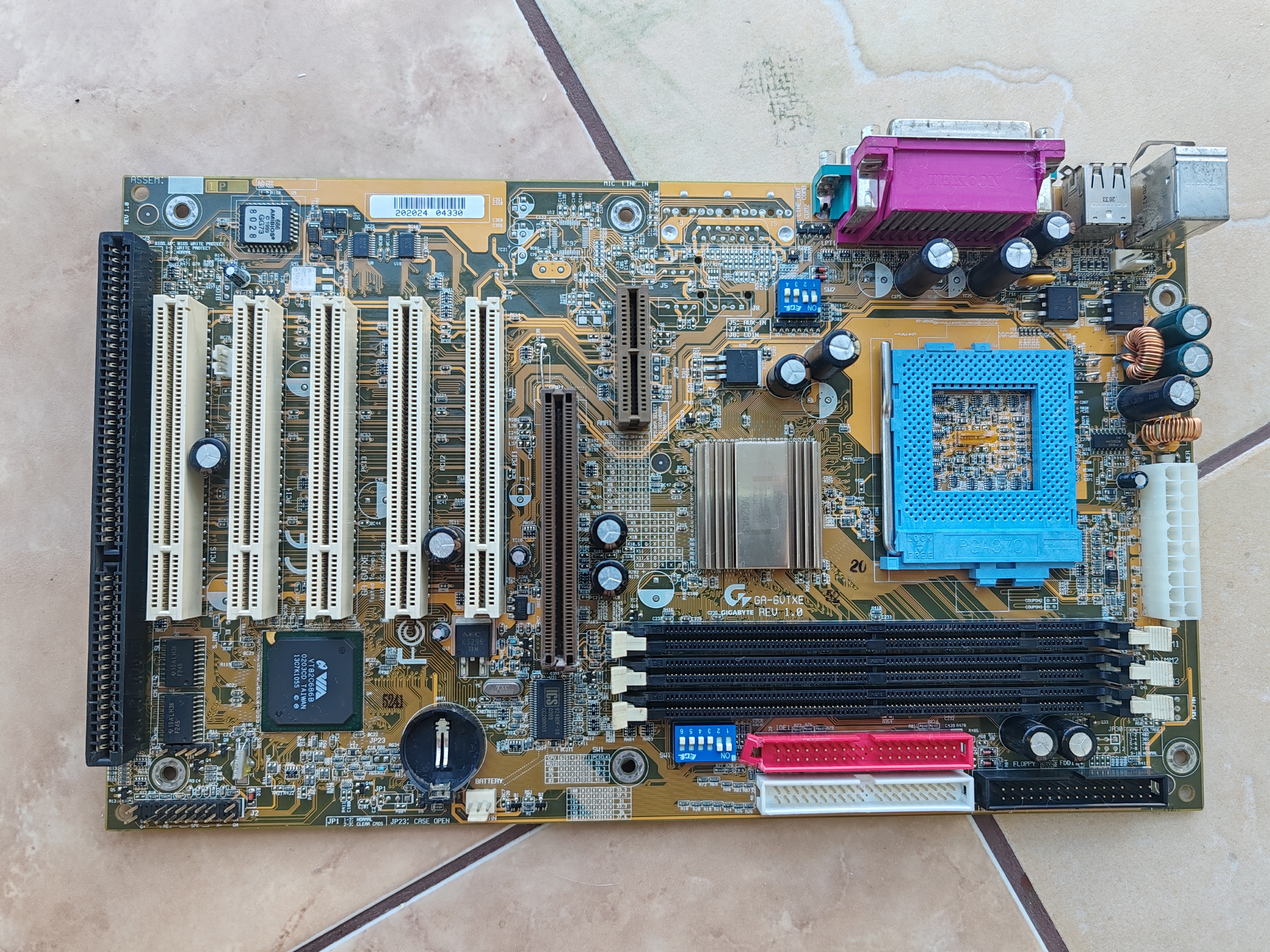

6AJA4T просто красивое



А что там под OPL4 должно стоять - погуглил? Дороги явно на дип заведены. Там точно не PALCE какой? Чью прошивку не достать будет?



вот такое должно быть. Никакие прошивки не нужны.
чипы на алике даже есть
https://aliexpress.ru/item/10050067...l.0.0.61914aa6PDY40y&sku_id=12000041039514586



74-я логика - это хорошо. Потому как бывает всякое.



чайник вообще один из моих любимых ретро-брендов
слотовые платы на 694Х есть у асуса, например, P3V4X
А вот чтобы matx, да еще с ISA, это редкость, да, тут чайник практически уникален.
У меня есть в компактной сборке чайник 462 mATX КТ133 + ISA + AGP4х, тоже очень нечастая комбинация



Джампера вроде не оригинал))



Чего не оригинал? У меня на Chaintech CT-6VIA5T тоже желтые. Но радиатора на севере красивого нет, то ли его сперли какие-то бомжи, то ли не было изначально. Надо будет по барахолкам поискать чайнтековский, чисто для красоты. На гигу ВХ я нашел, хоть не оригинальный, но "фирменный" с надписью Gigabyte

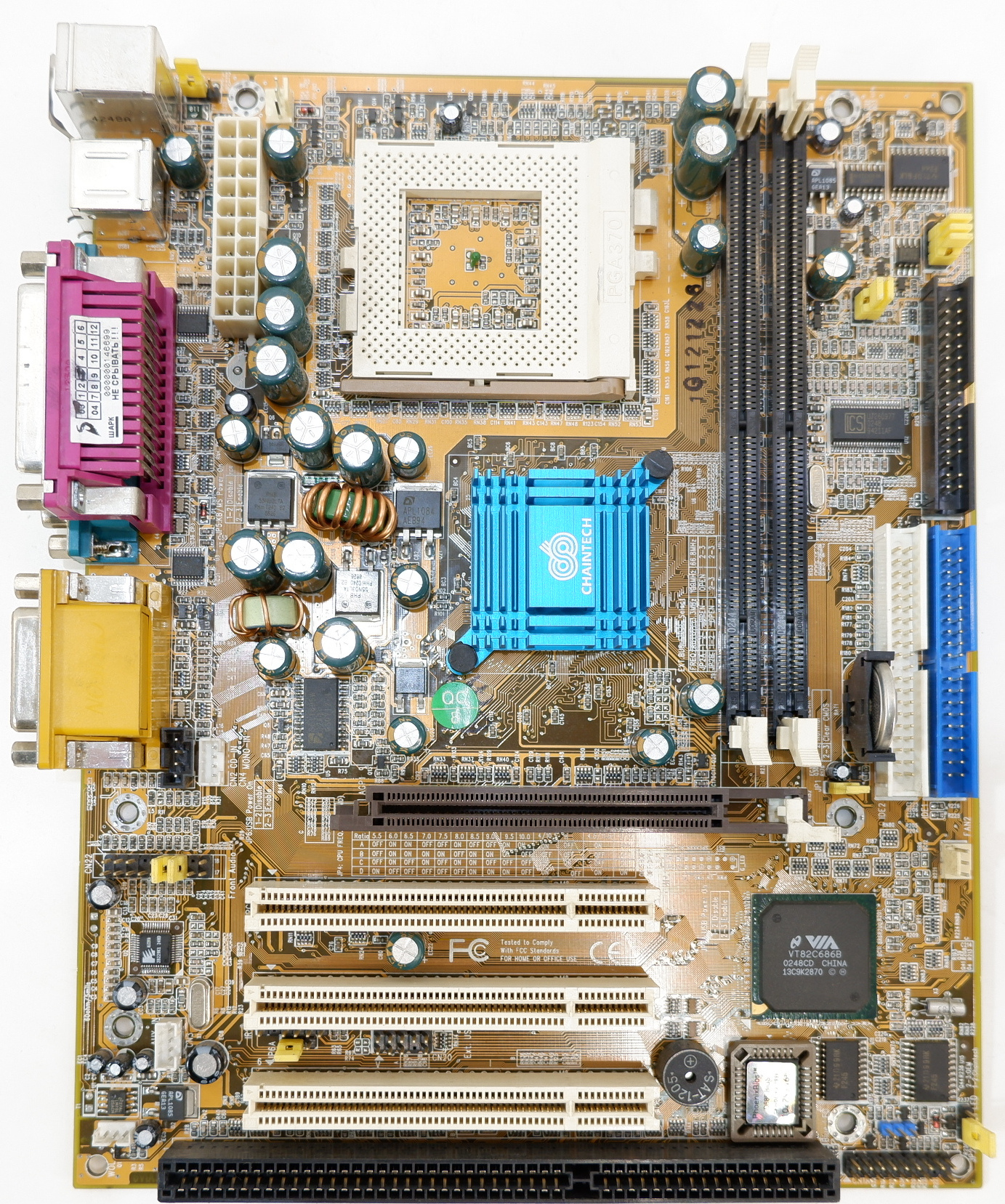

Кстати, на ретровебе фотки 6AJA4T нет, можно загрузить



Вот такая еще едет. Теперь у меня полное комбо по чайнатеку.
