Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@vorob, на экране первого мака написано, что там процессор 366 MHz PowerPC G3.
А на втором что за процессор? И какая между ними разница?



Айбук Кламшелл у меня аж третьего поколения (из 4х). Там проц PowerPC G3 (750CXe) на 366 мжз. Есть мощнее Кламшелл - 466 мжз в том же проце, а дальше уже следующее поколение в другом корпусе. Еще видяхи тут можно отметить: ATI Rage 128 with 8 MB of SDRAM

Поверку у меня саааамый первый и самый слабый. Проц PowerPC G4 (7410) на 400мжз и видяха ATI Rage 128 with 8 MB of SDRAM.

В целом я думаю они +- одинаковые, но когда я их налажу проведу тесты, посмотрю. Пока могу сказать, что Deus Ex на обоих идет средненько

--- добавлено 5 янв 2025, предыдущее сообщение размещено: 5 янв 2025 ---

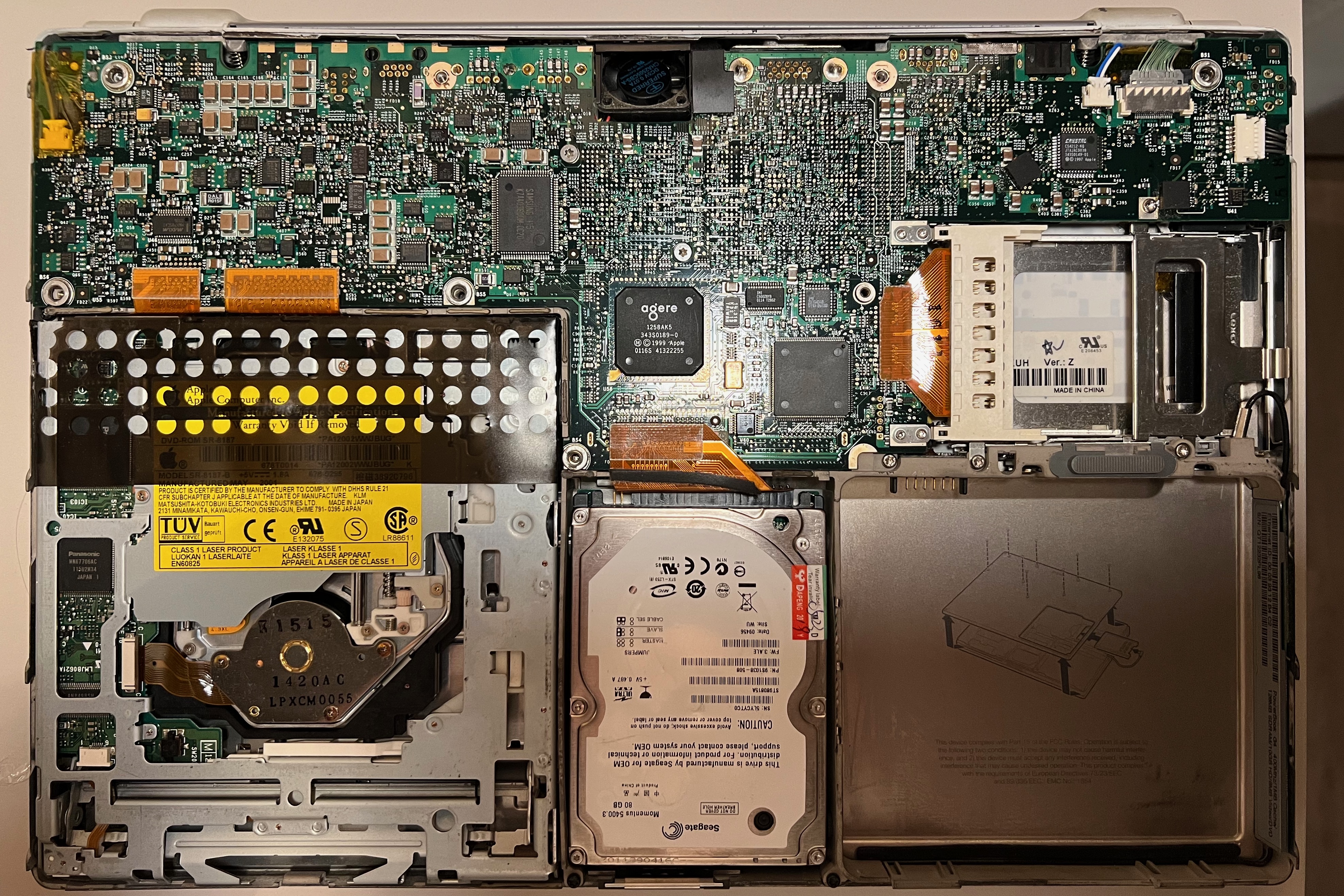

Чтоб уж без картинок вас не оставлять, выложу PowerBook G4 Titanium открытый.

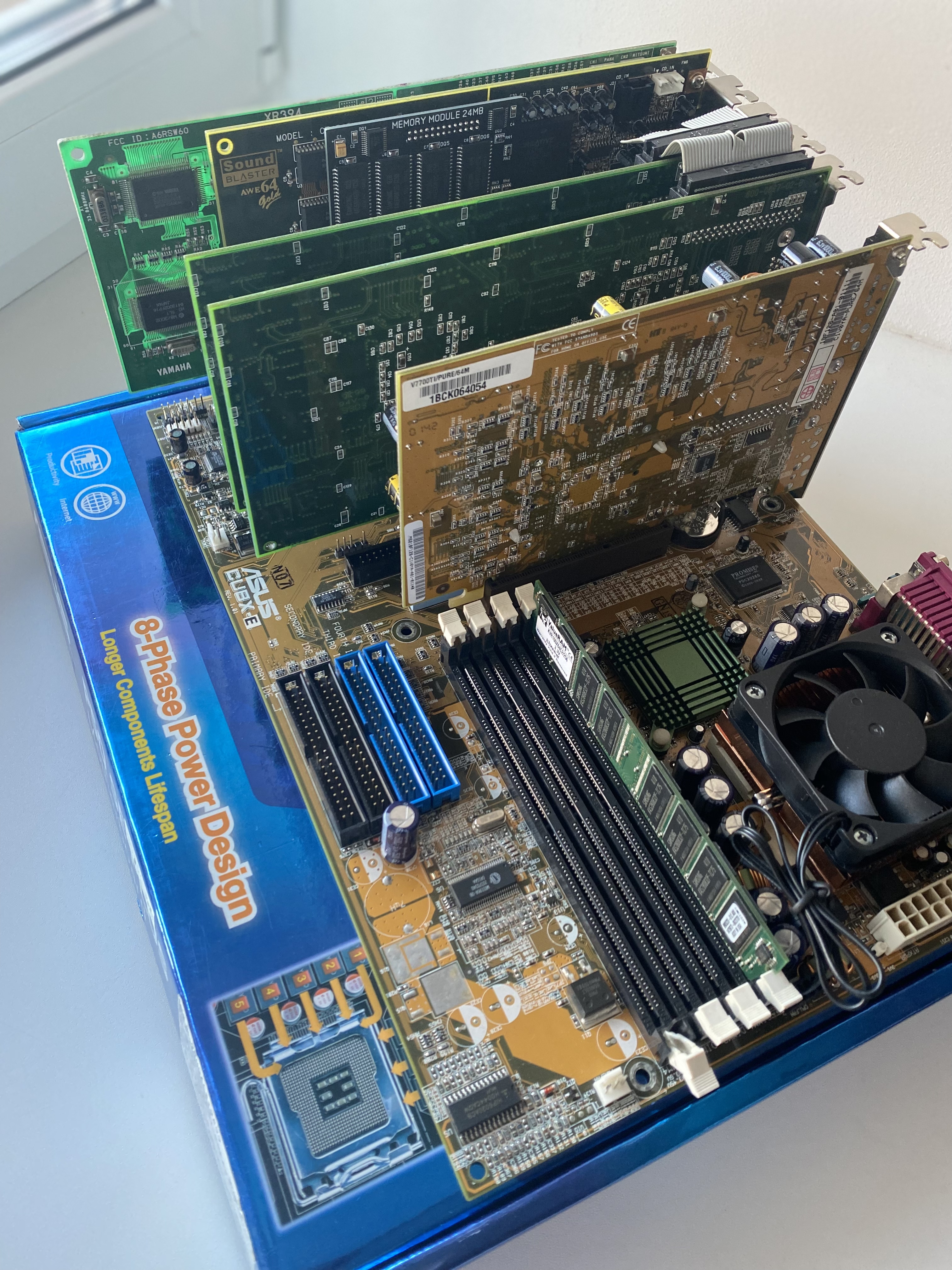

Собственноручно сфотографированные несколько ретро-железяк.

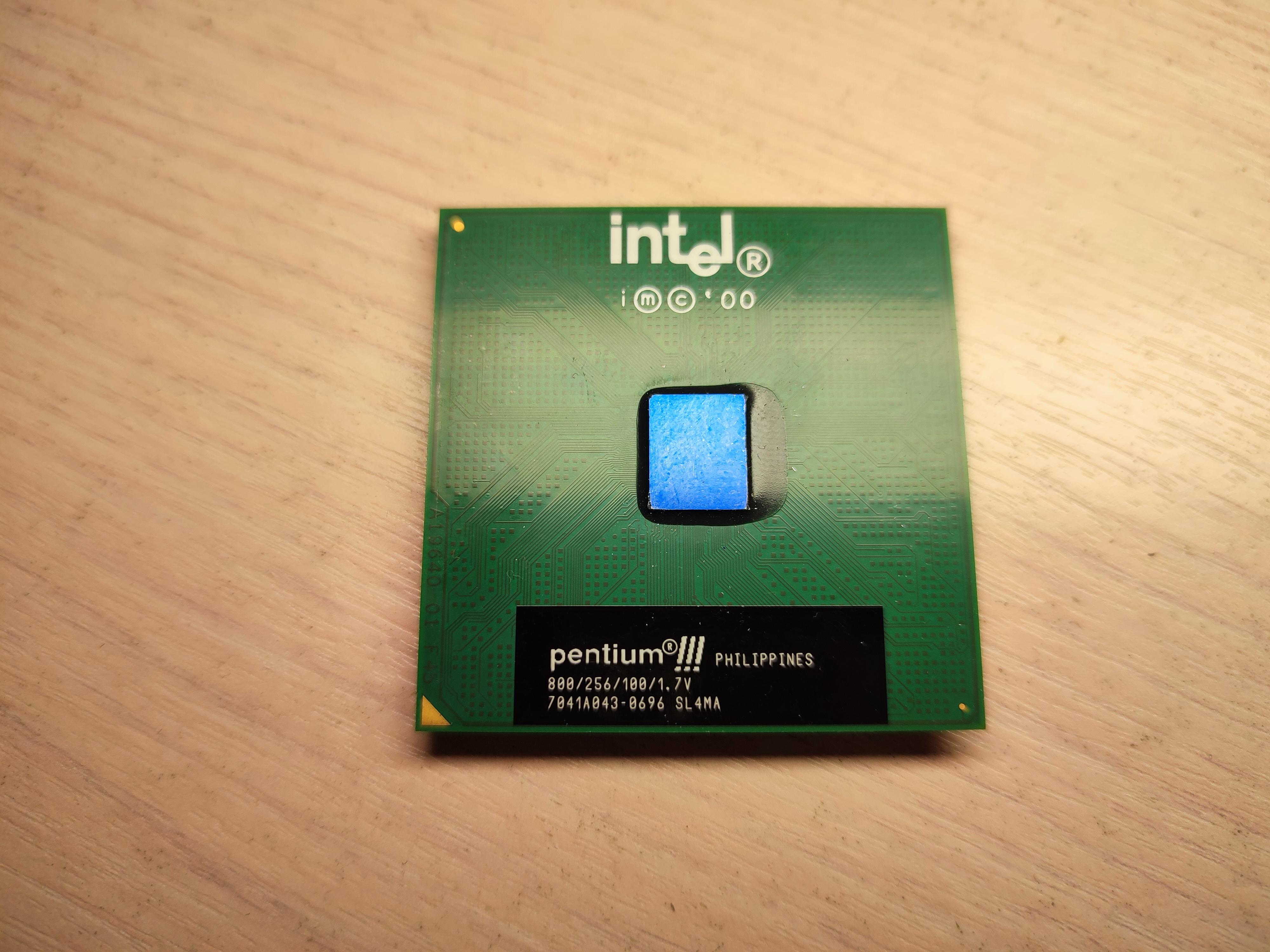

Под дос игры самого начала 90х замедлять пенек 800 на этой доске уже пробовали ?
Вроде бы эту сборку можно успешно придушить под эти нужды до уровня сокет 7.
Перемычками или програмно в биосе у нее это делать ?



Пробовал как-то давно, но сильно не замедлял. Если шину 66 и кэш выключить, думаю да. Здесь процессор с заблокированным множителем поэтому перемычки эти бессмысленны как в физическом так и программном смысле. Не держал в руках инженерные образцы с разлоченными множителями к великому сожалению.
Уровня сокет 7, ноутбук Digital HiNote VP575 лежит без дела с процессором 166ММХ, но он мне не особо интересен.
Да и концепцию этой сборки задумывал от позднего DOS и по 98SE с упором на ISA-шный звук и ранние 3D-ускорители.

Потом в голове был ITOX на 775 розетке с каким-нибудь E4600 с множителем 16 для троттлинга, нравятся, однако, франкенштейны.
В итоге ноут PIII/PIV интересно для ретро-игр заиметь, максимум по эпоху XP, только вот все они на грани неудовлетворительного состояния.



Замутил красивую фоточку PowerBook G4, почему бы не выложить? Забавная история: у меня лет 15+ лежит модуль вайфай для древних маков, в какой-то момент думал вообще выбросить тк не было нужды, и тут появляется этот красавец и вайфая в нем нет Установил. Надо еще завести старый роутер для ретро машин, потому что текущий уже не работает с таким винтажом.



Ничего особенного, просто приятная на вид GeForce FX 5600 (MSI MS-8912). GPU - 324 МГц, память - 276 МГц. В проблемных DOS-играх со скроллингом - Mario, Golden Axe, Prehistoric 2 - всё отлично, рывков нет.



Приятно что встанет на доски с AGP 1.0 разъемами, так как с 2.0 уже практически все без ISA.
Хотя читал что в зависимости от производителя - иногда бывают случаи когда не подходят, причем с печальными последствиями.



@s11, даже не буду проверять, я подобные карты использую минимум с поздними чипсетами типа VIA 694X, которые стопроцентно поддерживают AGP 2.0/4x. А для AGP 1.0 - Voodoo3, Riva TNT/TNT2, Matrox G400.



из облака фотки не вставляются?

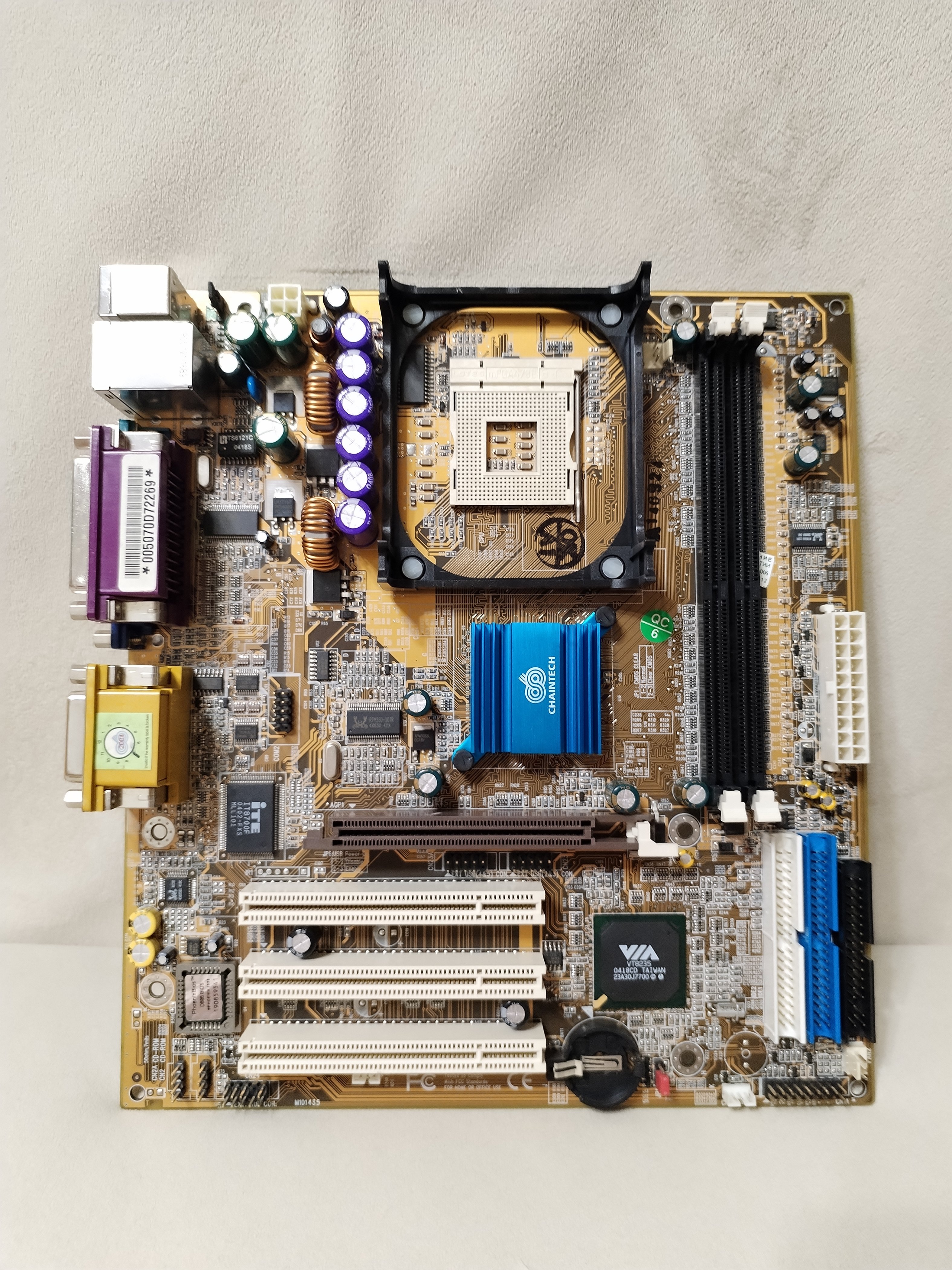

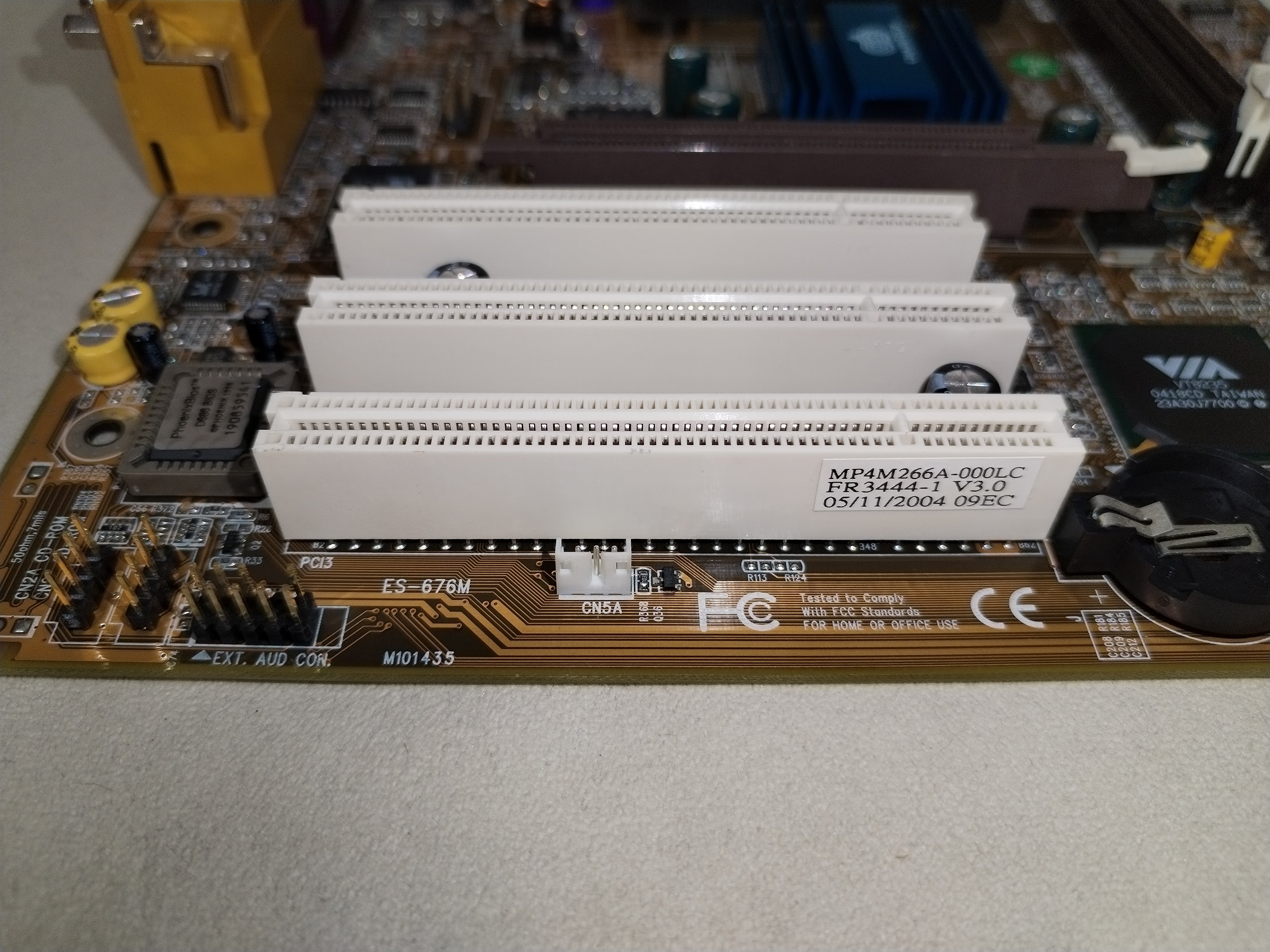

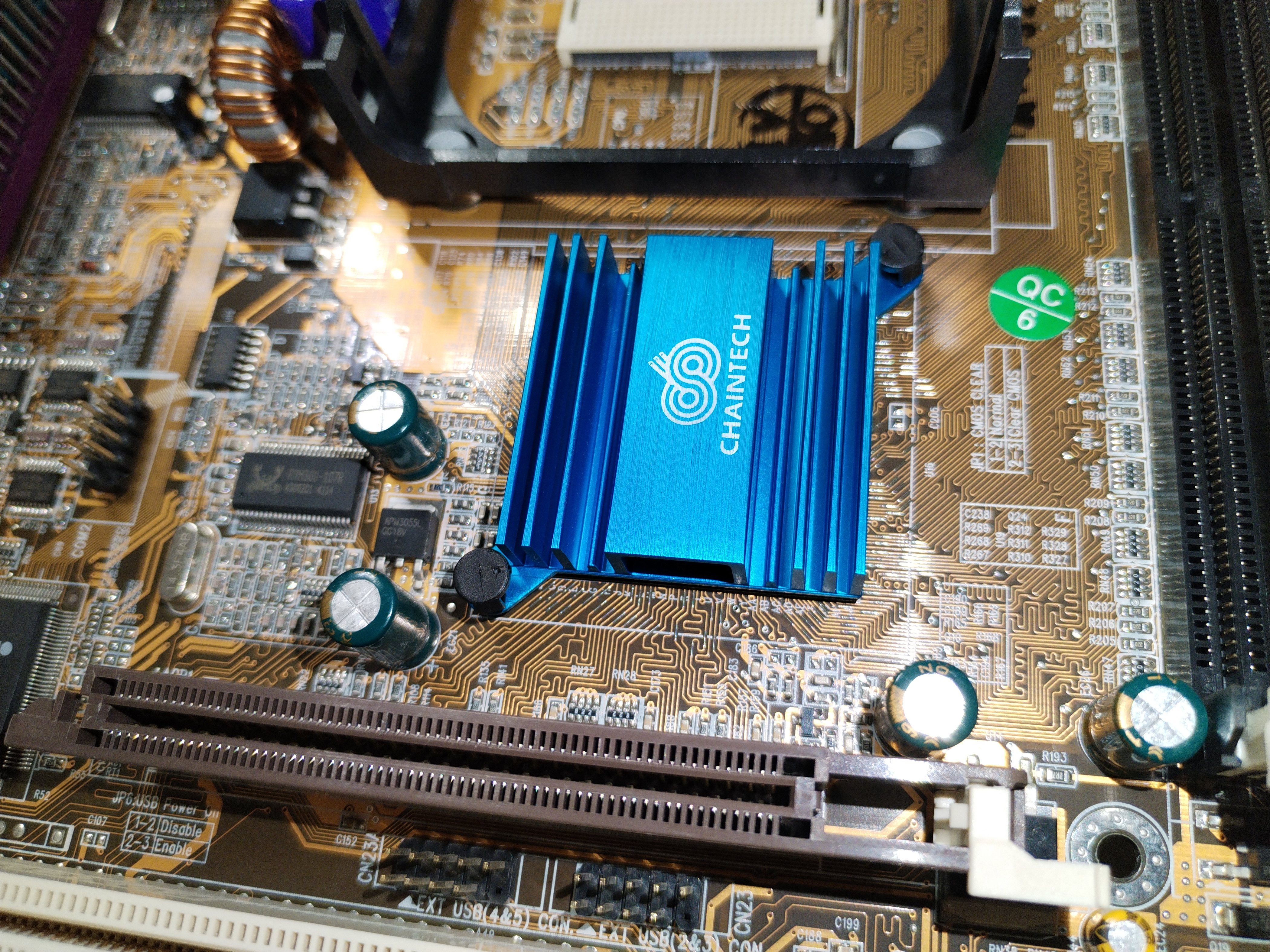

Прикупил такой чайничек под P4 1.8A. Отмыл. Теперь как новая.

Модель MP4M266A. Хотя имеет маркировку на плате ES-676M. Как я понял, эта плата имеет 3 разные маркировки.



Попытался на GeForce FX 5600 взгромоздить DEEPCOOL V95, но он явно создан не для неё, поскольку мешали сразу несколько конденсаторов. Также думал применить свободный Zalman VF700-AlCu, но вспомнил, что у меня есть новый вентилятор Akasa 50 или 60 мм, причём достаточно тихий. Он отлично встал на штатный радиатор даже ничего особо не пришлось колхозить. По-моему, вполне культурно получилось. Теперь, наверное, подключу напрямую к питанию видюхи, чтобы совсем красиво было.



@Колючий, у этой FX 5600 разъём питания вентилятора, вероятнее всего, 12 или 5В? Вентилятор Akasa при любом раскладе от него должен работать, просто хочется заранее понимать, нужно ли будет вставлять между ними понижающий адаптер.



У вентилятора на обратной стороне на наклейке указано. Разъём тут не показатель, как и цвет проводов.



Я и забыл про наклейку, там оказался SUNON с напряжением 12 В. Подключил нормально, работает. Правда, не очень эстетичная охапка проводов получилась - там вентилятор соединяется с разъёмом через ноктуавский понижающий резистор. Хотя можно попробовать его разобрать, освободить от кожуха и сделать скрутки, тогда будет проще всё это хозяйство красиво уложить в термоусадку. Но лениво)



из недавнего, последнего

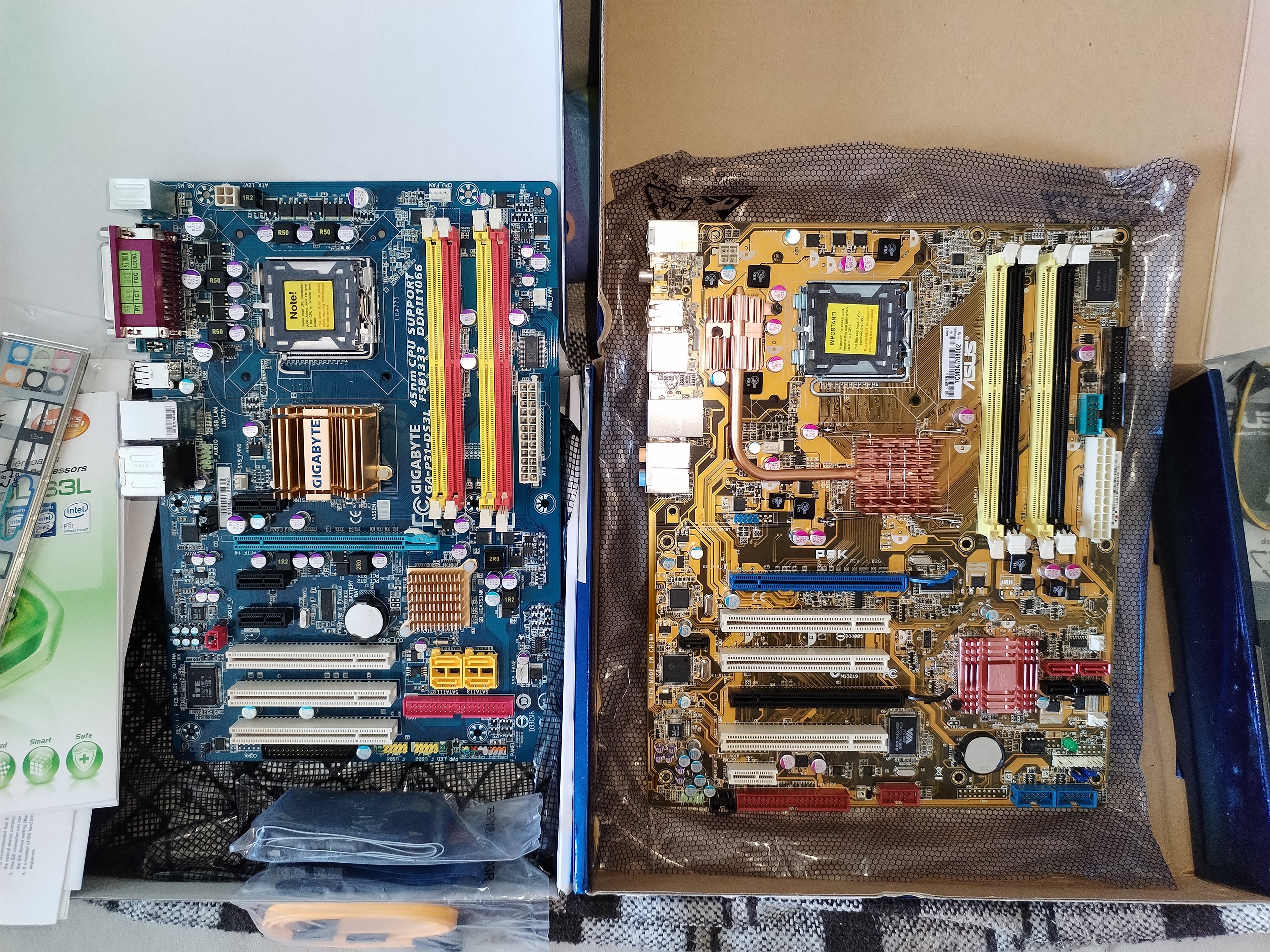

Купил 2 новые платы в полном комплекте на 775 сокете.
ASUS P5K
Gigabyte GA-P31-DS3L



Offtop

Приятная штука, сам почти на такой же сижу.

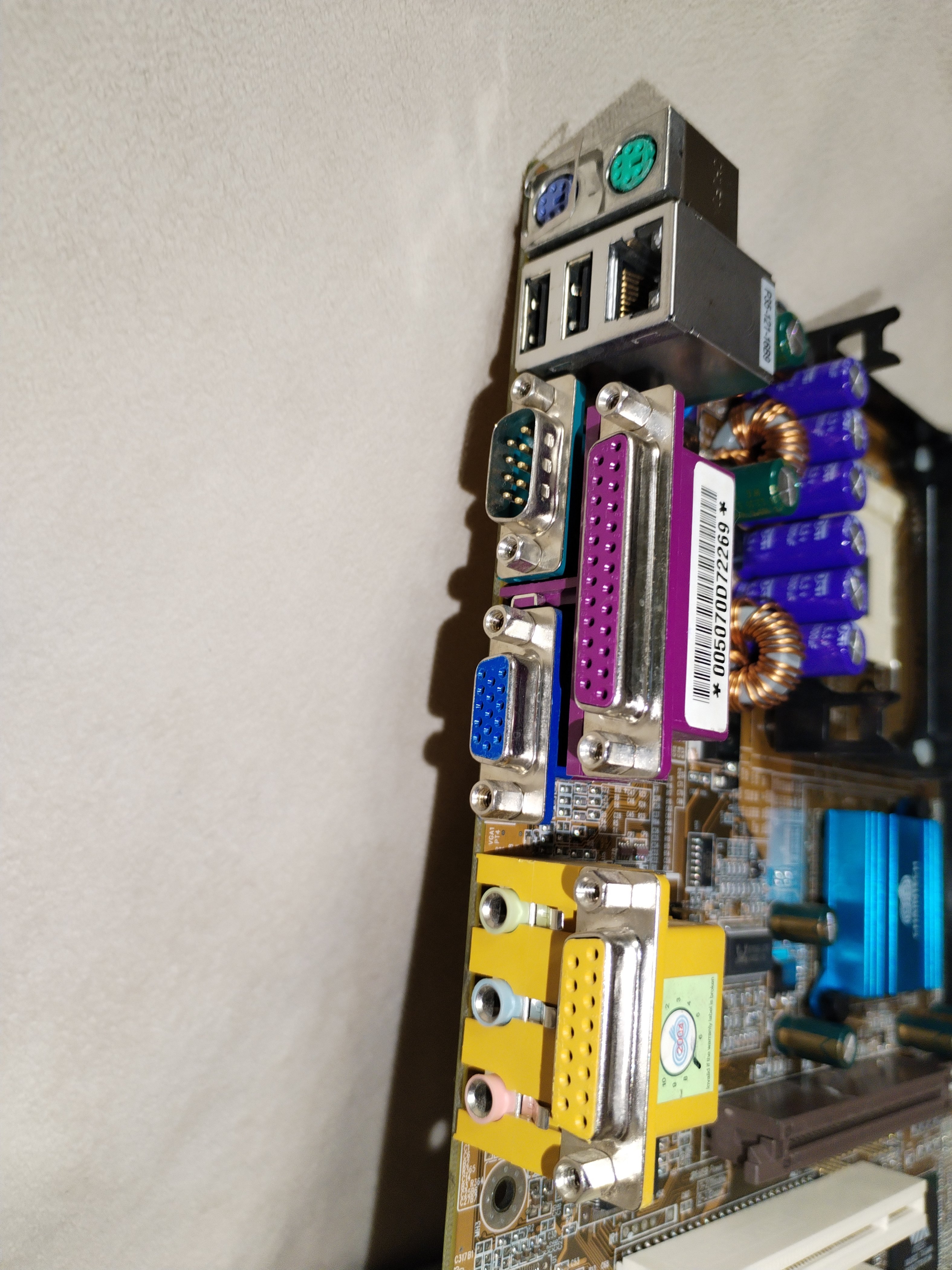

Флоповод, LPT, вот с COM неясно, только площадка под него, гребенки нет?



COM есть.
