Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Под win95 ещё есть, работают и в Win98 без проблем.



В смысле, на момент запуска, 94-й, не предполагать работу в DOS - это совсем профессиональное железо...



Сейчас посмотрел - первые версии Cool Edit под Win 3.11 - как раз 93-й год.



Ну что, друзья! Не прошло и ста лет, как я купил себе новый девайс. Честно говоря, не планировал покупку (как и в прошлые разы, лол), но Compaq N800w подвернулся за копейки, и я не смог пройти мимо.

- Процессор: Mobile Intel Pentium 4M (Northwood), 1600 MHz (16 x 100), Mobile uFCPGA478 / B0
- Экран: 15 дюймов, 4:3, 1024x768 (Samsung LTN150XB-L03)
- Видео: ATI Mobility FireGL 9000, 64 МБ DDR, 128 бит (PP 4 / TMU 1 / VS 1 / PS 4), аппаратная поддержка DirectX v8.1
- Чипсет: North Bridge: Intel Brookdale i845MP, South Bridge: Intel 82801CAM ICH3-M
- ОЗУ: 256 МБ PC2700 (166 MHz)
- И какой-то встроенный звук, дров не ставил пока так что точную модель не подскажу.

Первое впечатление - хорошее. Два коня это производительность и экран. Все что я успел запустить на нем шло без проблем и послаблений в плане настроек. Я тут даже для себя бенчмарк придумал: UT 99, карта Deck16 и 16 ботов на ней, ноут с P3 и geforce2go и m6 тормозили, а тут полет нормальный. И экран, обычно на старых ноутах или лампа севшая или какие-нибудь пятна, а тут прям все отлично! Светлый, не желтит.

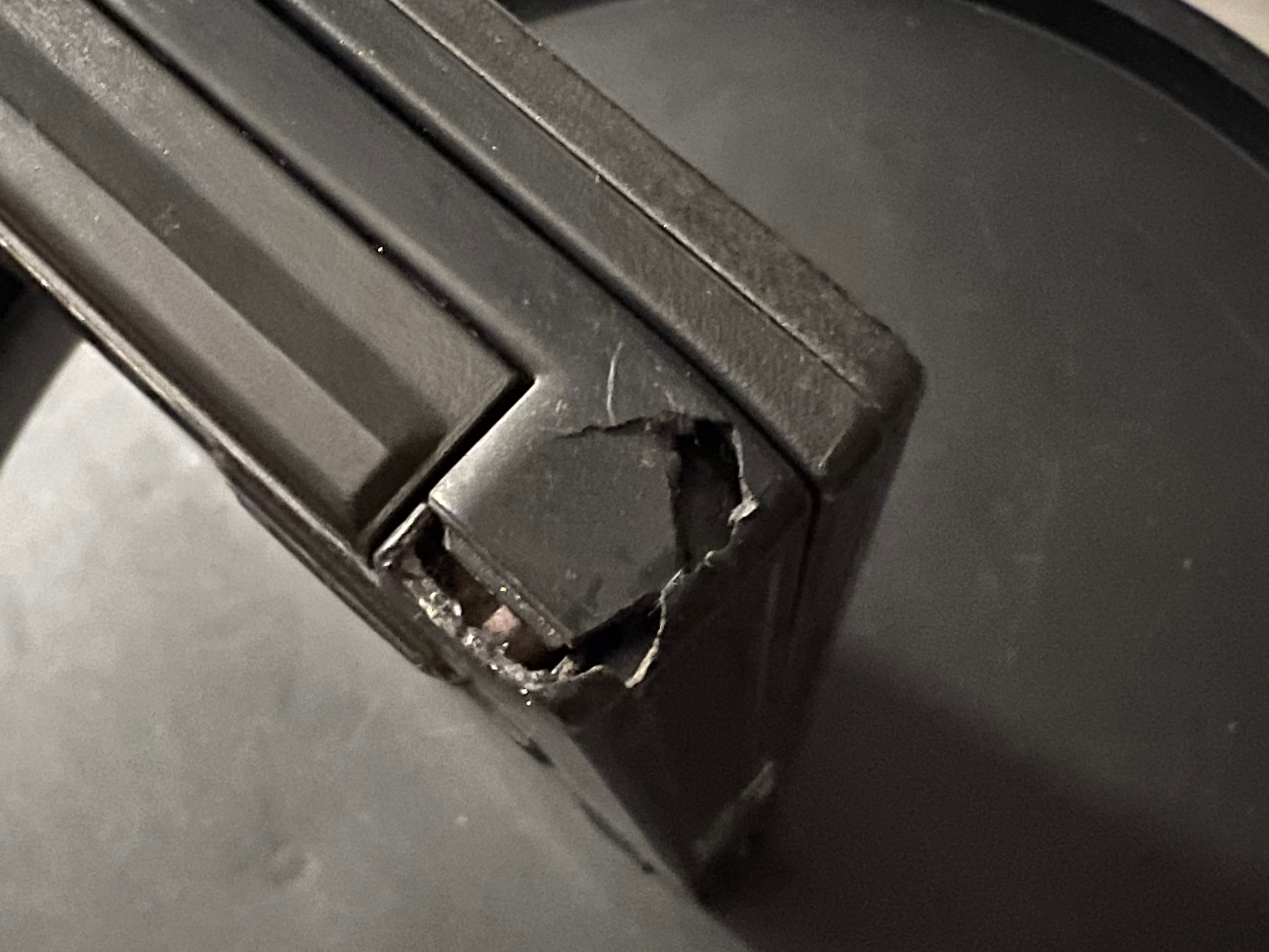

Есть и недостатки. Странное решение по УСБ портам, их только 2 и они оба сзади и рядом, да еще и утоплены. Софт-тач покрытие частично слезло, петли разболтались, один угол пробит. А ещё это франкенштейн, собранный из деталей разных моделей. Разрешение должно быть 1600x, а у меня 1024x, но это даже лучше для старых игр. И видяху я ждал 7500 (тк покупал модель n800c), а оказался ATI 9000, да еще конкретно FireGL 9000 в которой шина 128бит против 64 - пушка.

Планирую разобрать и почистить ноутбук, восстановить угол, заменить жесткий диск на SSD и добавить оперативной памяти. И, разумеется, пройду на нем какую-нибудь игру

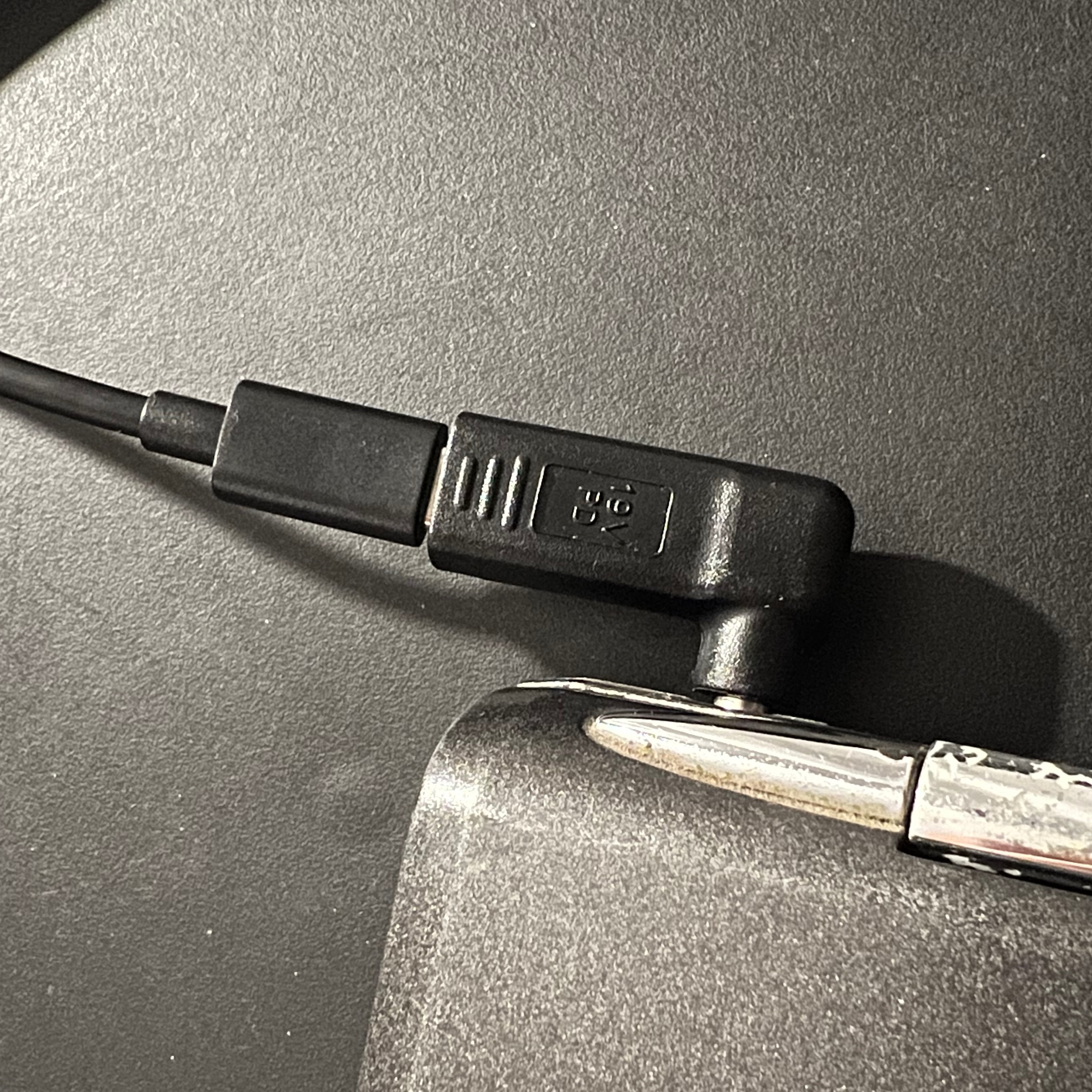

Отдельно хотел сказать о находке - переходник с тайп с на штекеры древних ноутов. Я одним переходником сразу закрываю десяток ноутов тк гнезда у них похожи и все питается от современного блока. Чума.

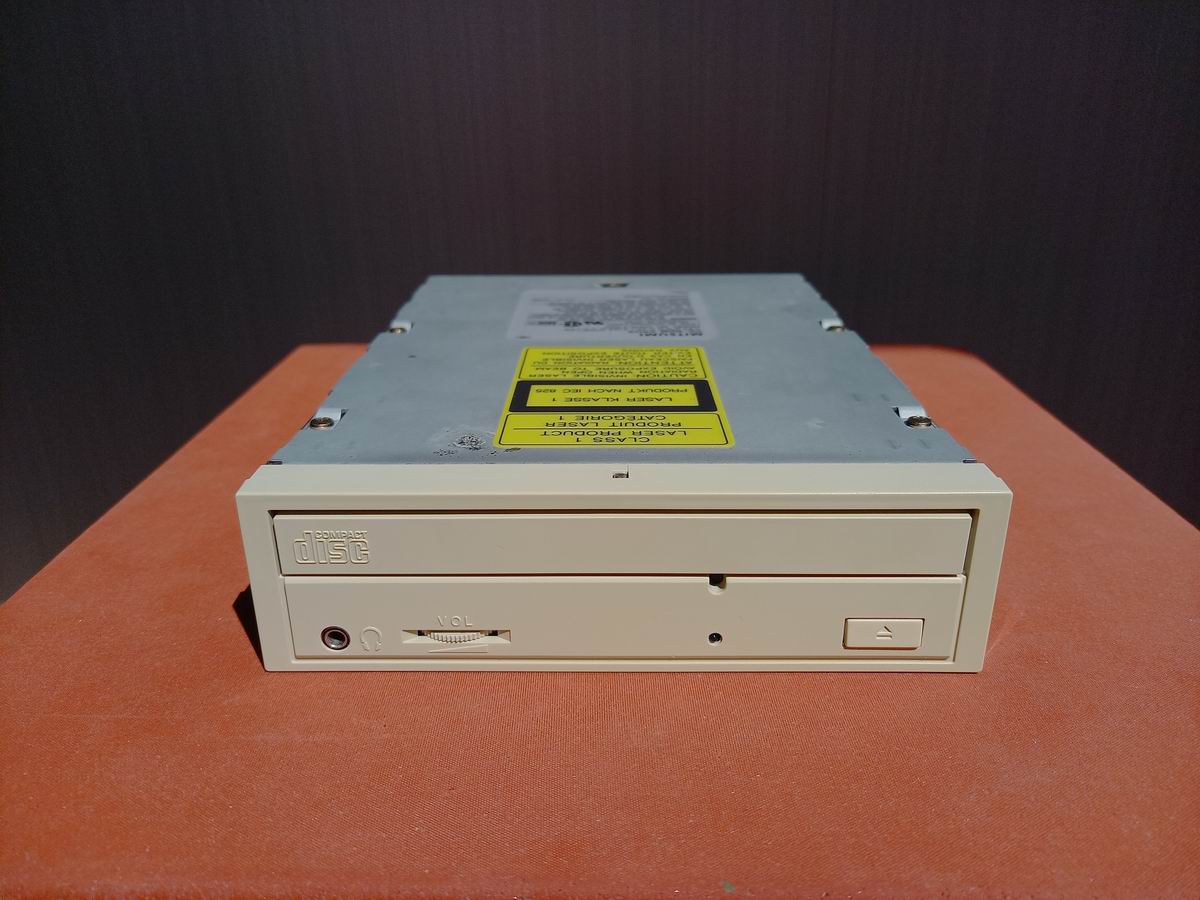

проблема только найти звуковуху через которую подключить к пк - у этих приводов же вроде свой стандарт разъема не IDE.

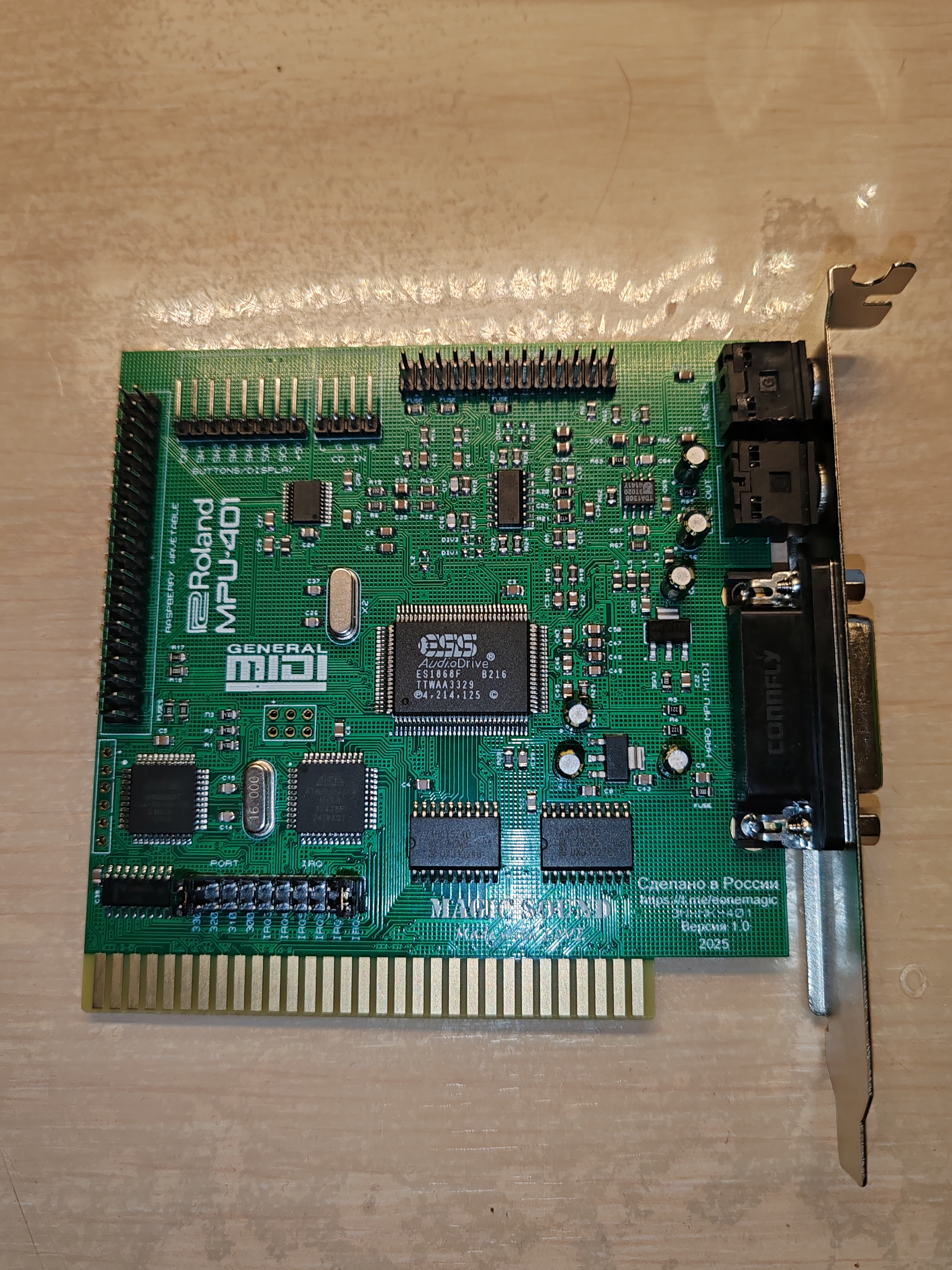

Edison Gold 16 ISA (версии c 4 разъемами) на ESS ES688 не сильно редкая.
С некоторыми старыми приводами другая проблема - найти caddy лоток...

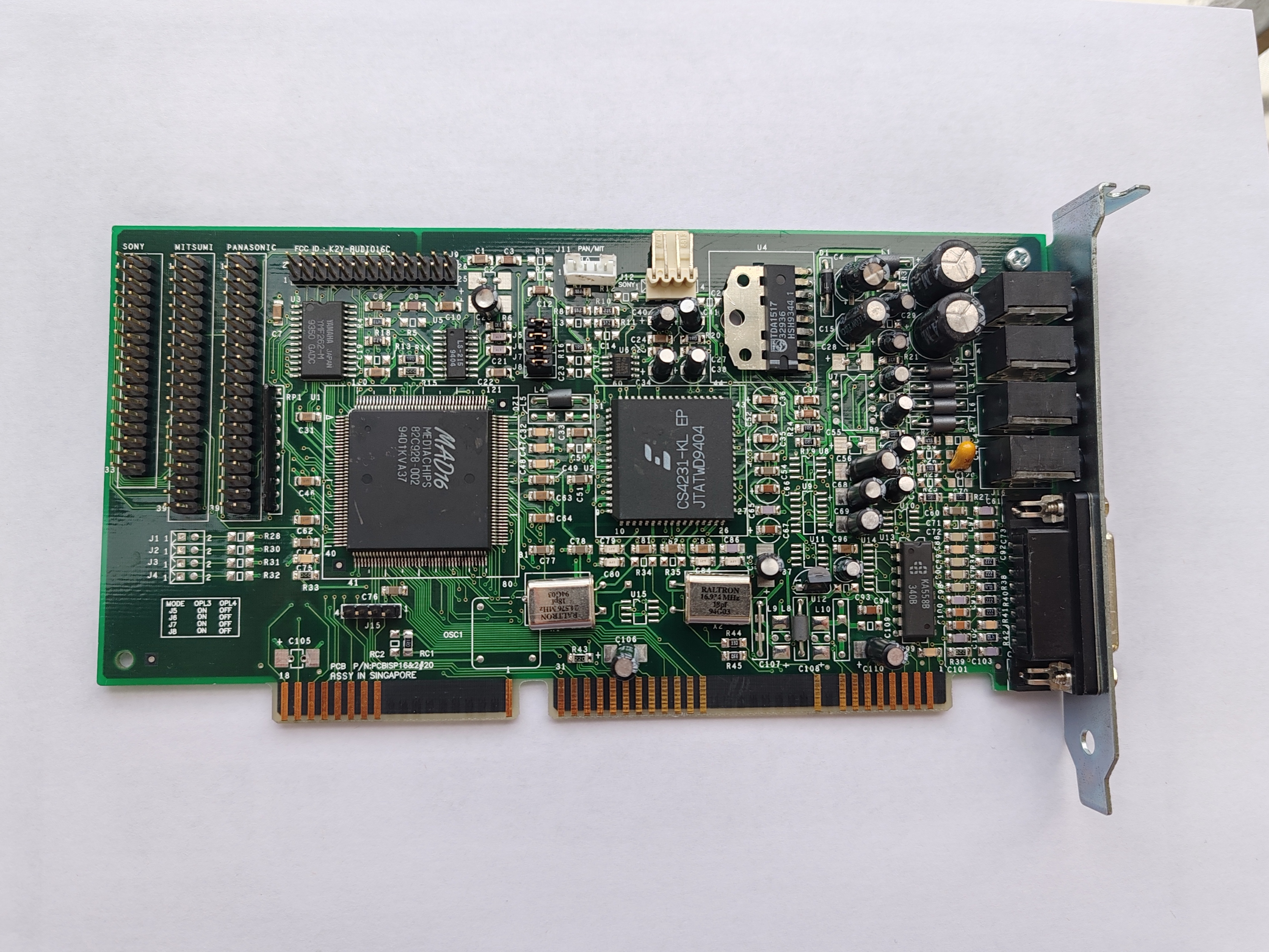

из последнего



@Hustler, а Monte Carlo реально OPL4 могёт?



сомневаюсь. Пока не включал, но нет на ней ничего указывающего на поддержку OPL4 "из коробки"/ Возможно программный синтез.



Ничего она не может. OPL + SB Pro + WSS.

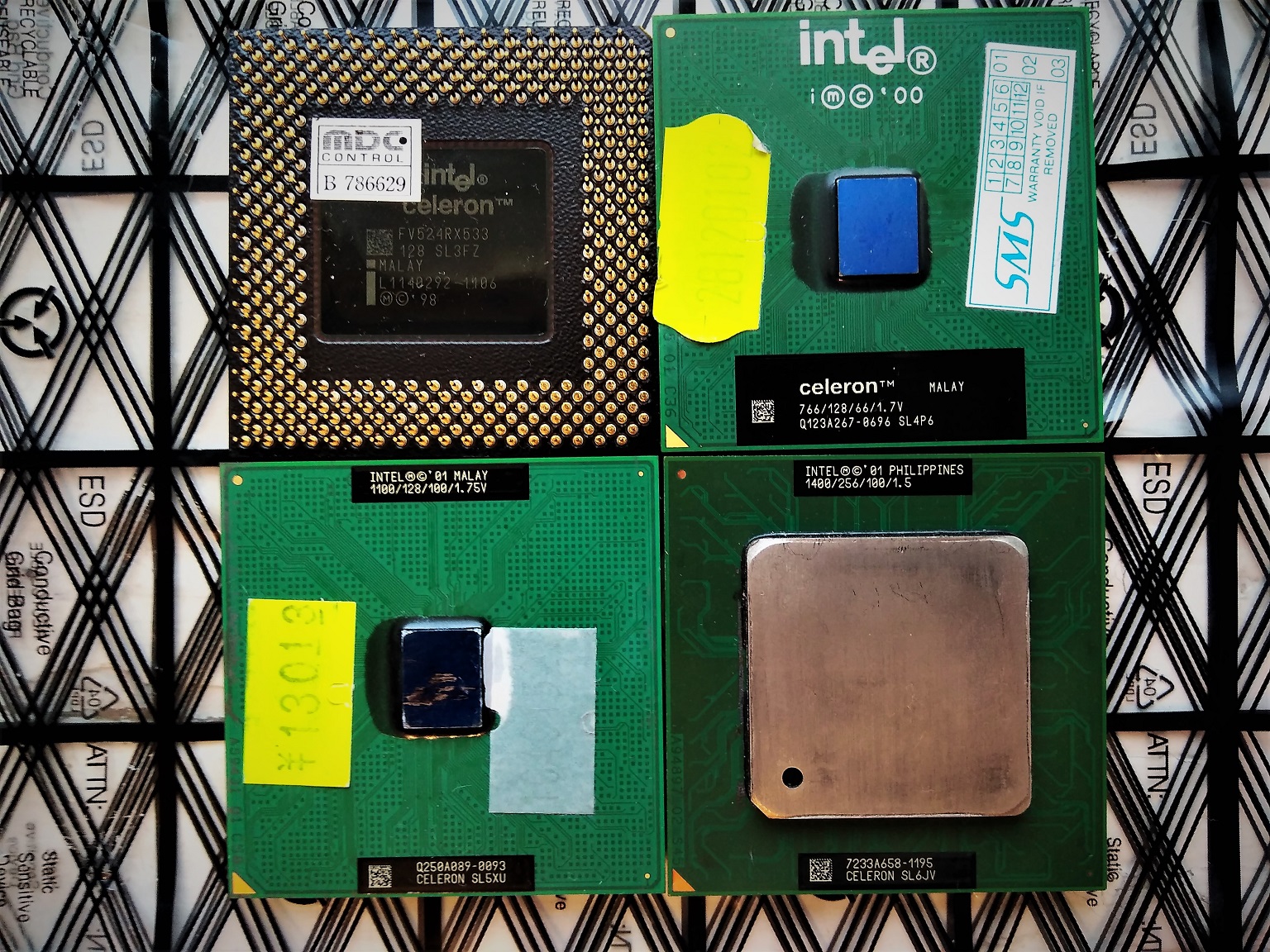

В результате очередной ревизии коробок обнаружены 370-е ссылероны:



3 из них угловые.
533 - cамый последний Mendocino, 766 - самый последний c шиной 66МГц, 1.4 - самый последний Celeron под s370.



1100 это тоже вроде старший копперцел



@Колючий, @radical1010, всё верно. Имеются и другие, конечно, но эти четыре самые "интересные".



ХЗ. Есть ещё Coppermine-T, с крышкой.
ЗЫ. А вот довольно интересно... На CPU-World Coppermine-T - это мобильное ядро.
У меня при этом под s370 в наличии Celeron-900 с крышкой, который встаёт на 1.2ГГц. И определяется именно как Coppermine-T.
Из непроверенных с крышкой есть P-III-1000EB, который тоже Coppermine-T под s370.



а слотовые 1ггц есть у кого?



судя по запаяной микросхеме Yamaha - там OPL 3 , как на ранних SB16



не редкость же. у меня оба есть, на 100 и 133



@s11, слева внизу на плате есть инфографика со схемой переключения с OPL3 на OPL4. Отсюда и был вопрос.

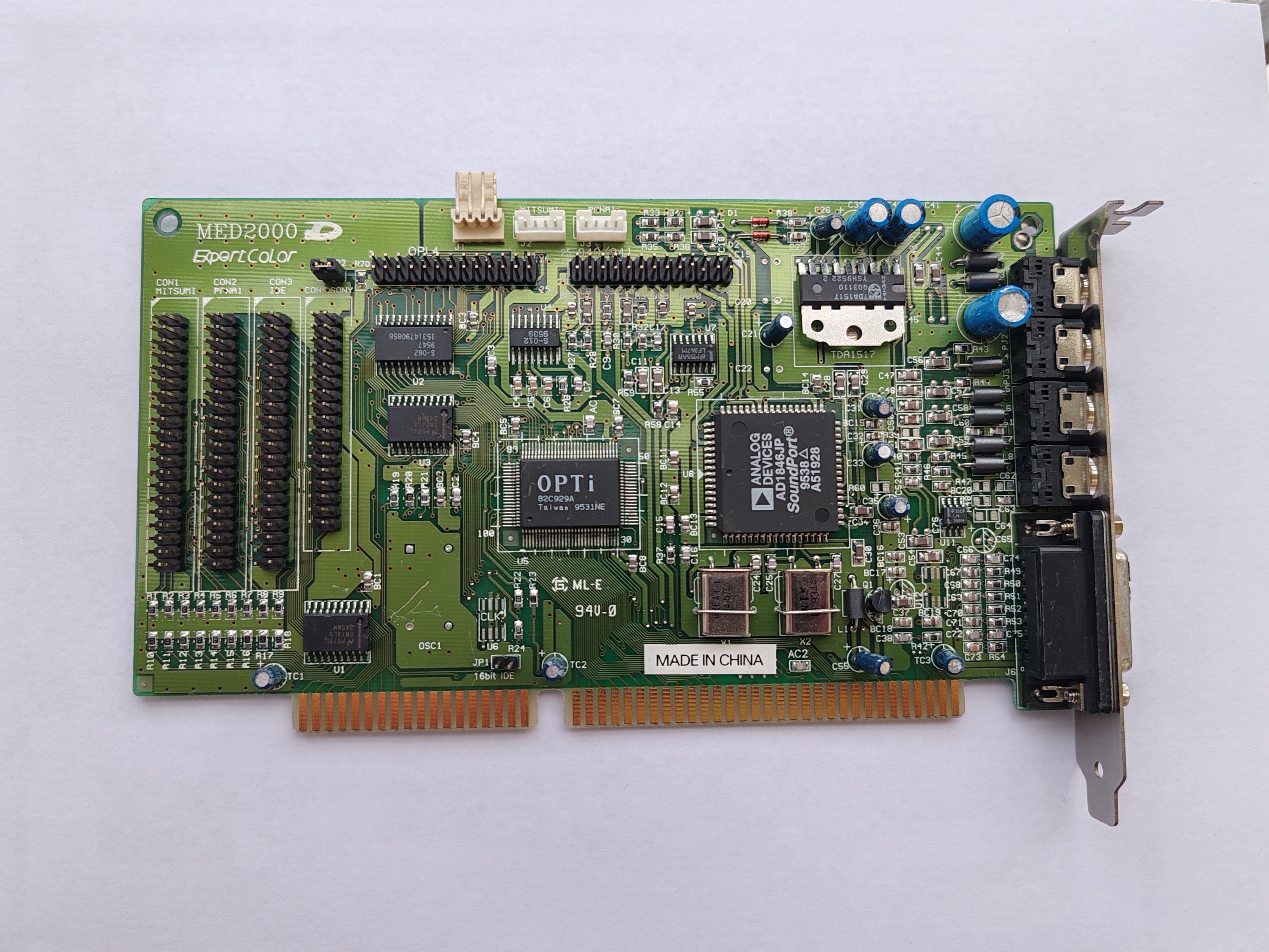

В любом случае проверить не могу. Драйверов на эту карту нет. Драйвера для чипа OPTI 928 карту не находят. Либо карта нерабочая, либо нужны особые драйвера. Вогонсы мою тему о поиске драйверов проигнорировали.
