Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Menkau_ra, ну а этот у тебя откуда?



да, мне предложить то особонечего, только две вышесфотканные дочки, по этому со смайлом.



Ну, у меня "дочек" всяких не особо, и то в основном хлам типа PT-202 и совсем маленькой Pine, но кое-что интересное, как мне кажется, есть:

NEC PowerVR


3dfx Voodoo4 4500 AGP


Roland RAP-10. Ну да, ISA слот занимает, и GS нет, ну и что?



От туда же, только от другого продавца. Я выложил фотку, а сам даже ещё не слышал её к тому моменту



Menkau_ra, у тебя какой то свой отдельный ебей, не иначе - результаты поиска какие то завидно положительные.



Я предполагаю, что то что меня заинтересует есть только у двух людей на этом форуме - это aleksej и Bato-san

Ты тоже тихо так и модно нашёл себе AVM Summit! Выкладывай фотки давай



EGA-монитор 1990 г.в.


Ещё не знаю, работает или нет, его ещё нужно вывезти из техникума и ещё найти, куда ставить дома... Видюха под него у меня есть.



Зерно слишком крупное будет.
Не говоря уже о том, что затея с технической точки зрения крайне сомнительная, если не сказать опасная.

---------- Сообщение добавлено в 09:01 ---------- Предыдущее сообщение размещено в 08:59 ----------

Куда проще сам 3Ne на что-нибудь более приличное поменять.



Ну тут главное чтобы цоколёвка горловины кинескопа совпадала, ну они вроде стандартные все (в наших 3УСЦТ-то меняли кинескопы на импортные). Насчёт зерна: Да вряд ли, оно вроде то же самое.
Ну если ничего не получится, оставлю его как EGA, только я как бы не являюсь коллекционером компьютерной техники, мне девать некуда это всё, не стану же я к нему 286 собирать.

3не не надо менять, он для пентиума 1, где выше 800х600 нету.



Не знаю, не мастер в этих вопросах.
Напомню только на всякий случай, что там ~28 киловольт.

Как правило, не то же. Собственно, бывали и такие, что в 640x350 было мутновато, а тут 800x600 намечается.

Думаю, хорошие 14"-15" ещё не все на помойках.



Вскрытие покажет... В крайнем случае распаяю на конденсаторы...
А смены моника на П1 смысла я не вижу.



EGA'шник оказался полностью рабочим!

Переставления кинескопов и прочий "вандализм" с монитором делать передумал.

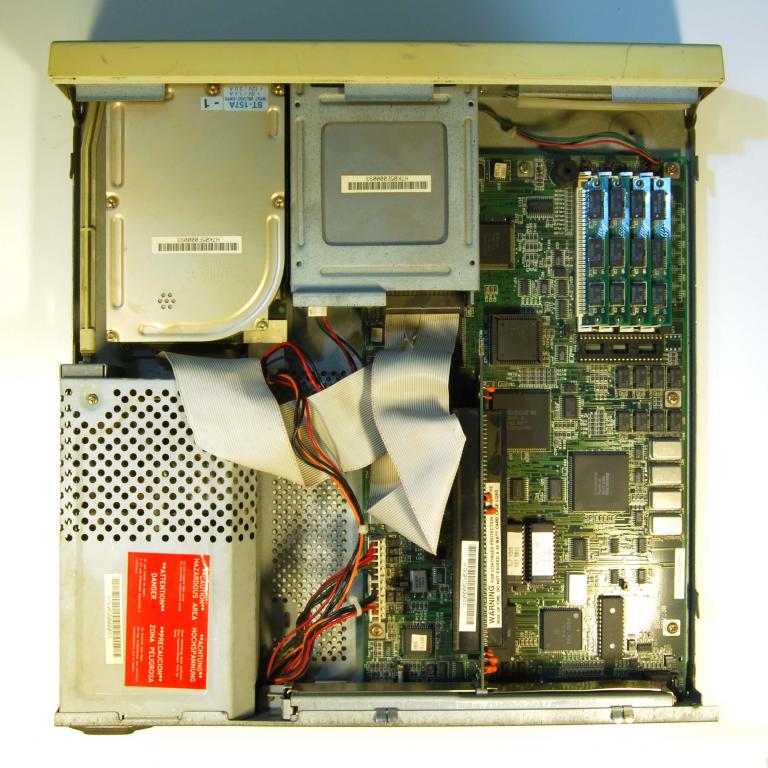

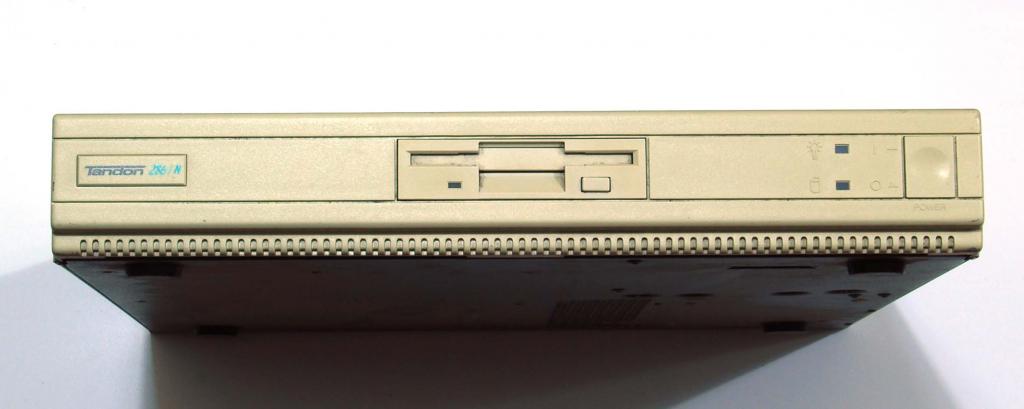

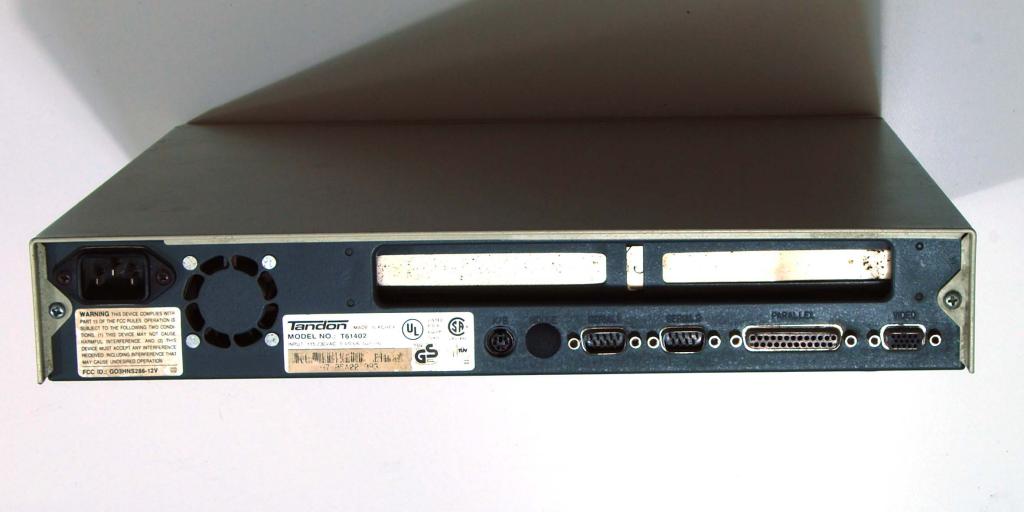

Компактный 12 Mhz Tandon 286/N:






Производился в начале 90-х, уже в эпоху 486-х, как вариант "дешево и сердито". Видео - VGA, клавиатура - PS/2, мышь - COM, винт - IDE.



Симпатично. Если мультяха на борту, то в принципе всего должно хватать. Ну там звук и сетку в isa вставить и ок.

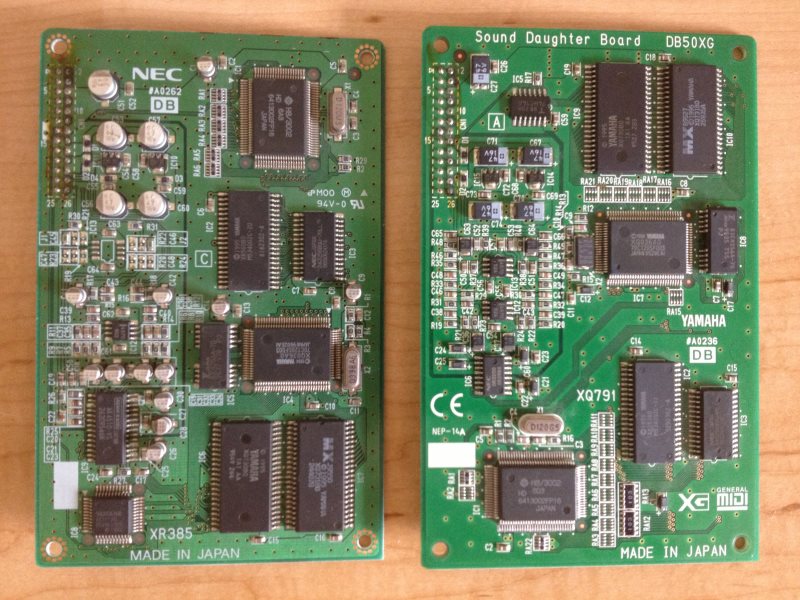

Сравнил по звучанию Yamaha DB50XG с его клоном NEC XR385. Оригинал всё-таки почище звучит. Но это только слышно в наушниках, на колонках не заметно.



ИМХО нельзя сравнивать две модели на примере двух экземпляров, когда на этих моделях выходные каскады аналоговые. У меня на одной XR385 был отломан элемент выходного каскада, был заменён на идентичный новый, так в сравнении с другим экземпляром XR385 этот зазвучал хуже, шумнее. Понятно, что деталька типа "неродная" и всё в том же духе. Но это я к тому, что вообще аналоговые тракты могут быть все со своим характером.



1. NEC это клон DB60xg, а не 50.
2. Если банки инструментов скопированы побайтно, то разницы звучания быть не должно. Это или различие 50xg/60xg, или аналоговой части, или самовнушение.



LANRUS, на счёт аналоговой части согласен. Но на моём экземпляре все элементы вроде наместе.

easy_john, сама Yamaha вроде бы не выпускала DB60XG, покрайней мере ни на одном форуме я лично фотографий не видел. DB60XG является как бы официальным клоном DB50XG.

У DB60XG есть ещё один минус - его нельзя поставить на Monster Sound MX300 - штекер упирается в другой разьём на монстре.



Так, как я понял, после DB50XG ямаха сделала SW60XG ( http://upload.wikimedia.org/wikipedia/en/1/17/SW60xg_soundcard.jpg ), убрав из 50 часть семплов, а потом с этой SW60XG уже сделали NEC XR385.
PS Заметьте, на фото 60xg есть и лейбл yamaha, и номер XR394.



Попробовал Orchid SoundWave 32. Это non-PnP ISA карта, с эмуляцией SB, WSS и набортным wavetable, который можно переключать в режимы GM и MT-32.

У меня самый младший вариант, с 512 Кб wavetable ROM.

Wavetable-часть мне скорее не понравилась, по сравнению с AWE32/64 звучание несколько несбалансированное. Вероятно, это особенность младшей версии карты. Эмуляция MT-32 - пока не разобрал, но она работает и по звуку отличается от LAPC-I.

Режима SB Pro нет, только SB. Эмуляция WSS у меня не работает, но с другой стороны она не работает и с Yamaha OPL3SA3 - наверное, дело в моей системе.

Фото позже добавлю.
