Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Слышал где-то, что они имеют меньше проблем со старыми играми, чем 6-я серия, в особенности это относится к четвертой.

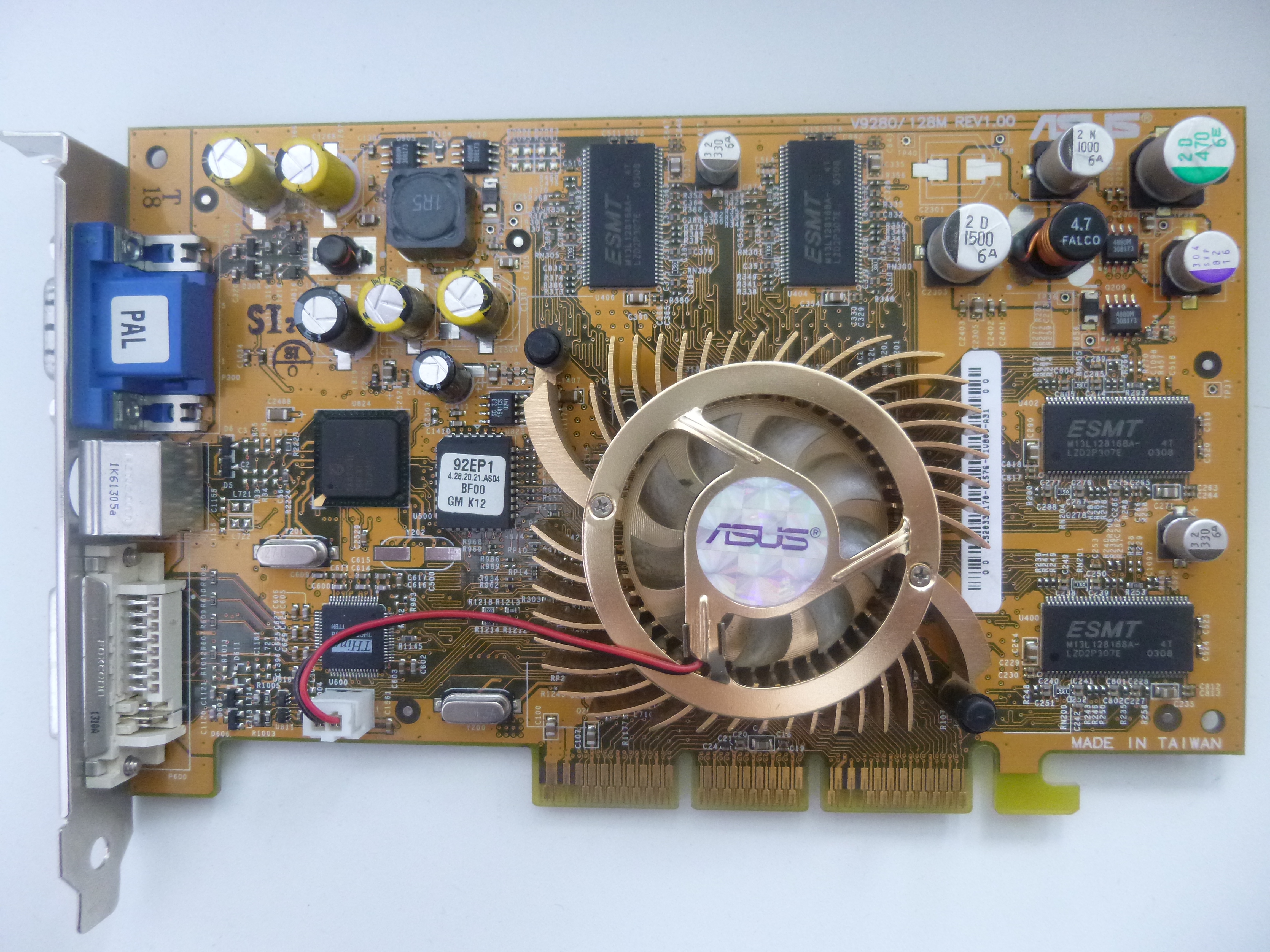

GeForce Ti4200 (AGP 8x)

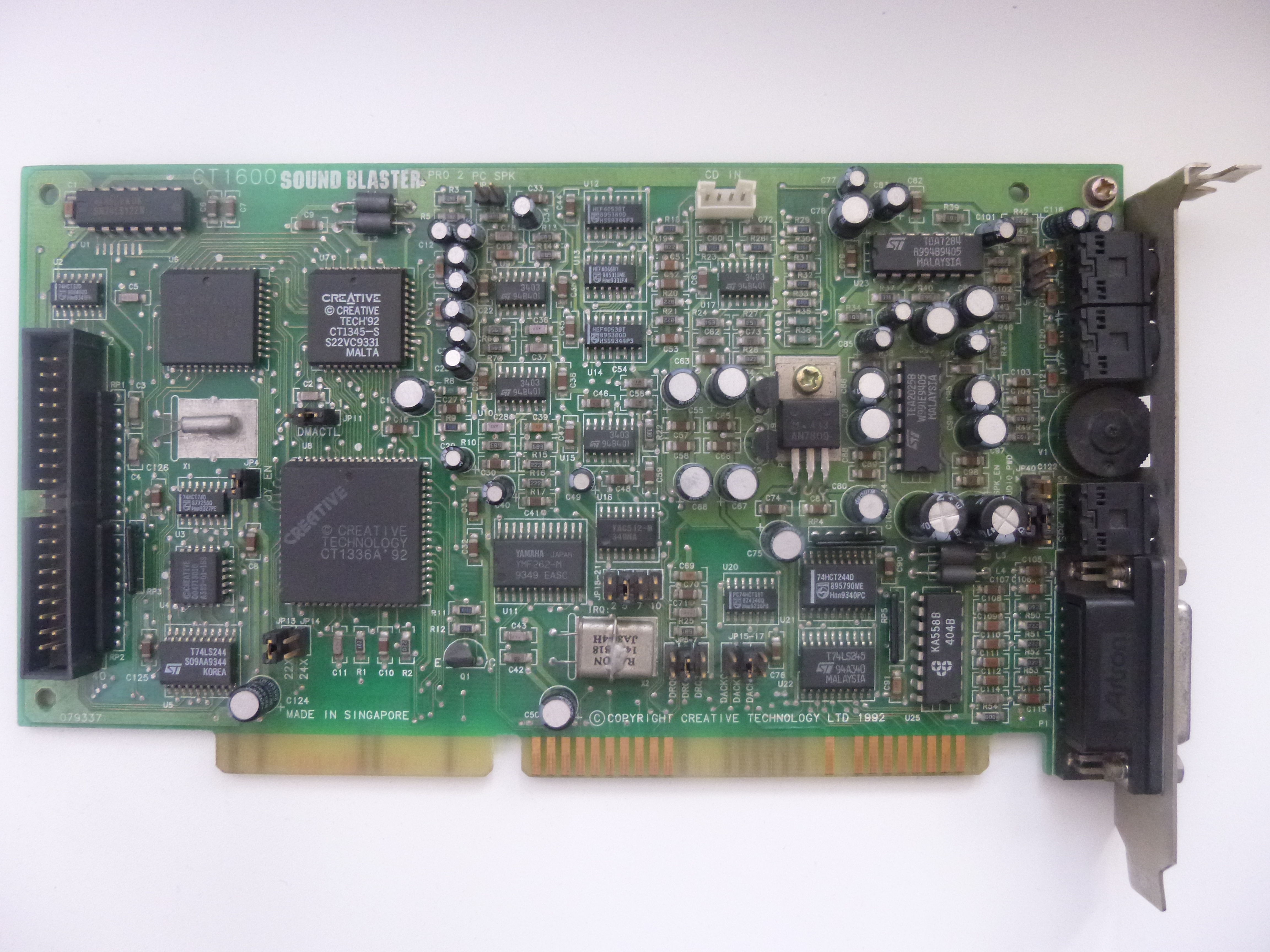

Sound Blaster Pro 2 CT1600



Чистая правда. То, что без проблем бегало на Riva-GF2, в 95% без проблем побежит на GF4-5 и очень часто словит глюки на GF6.

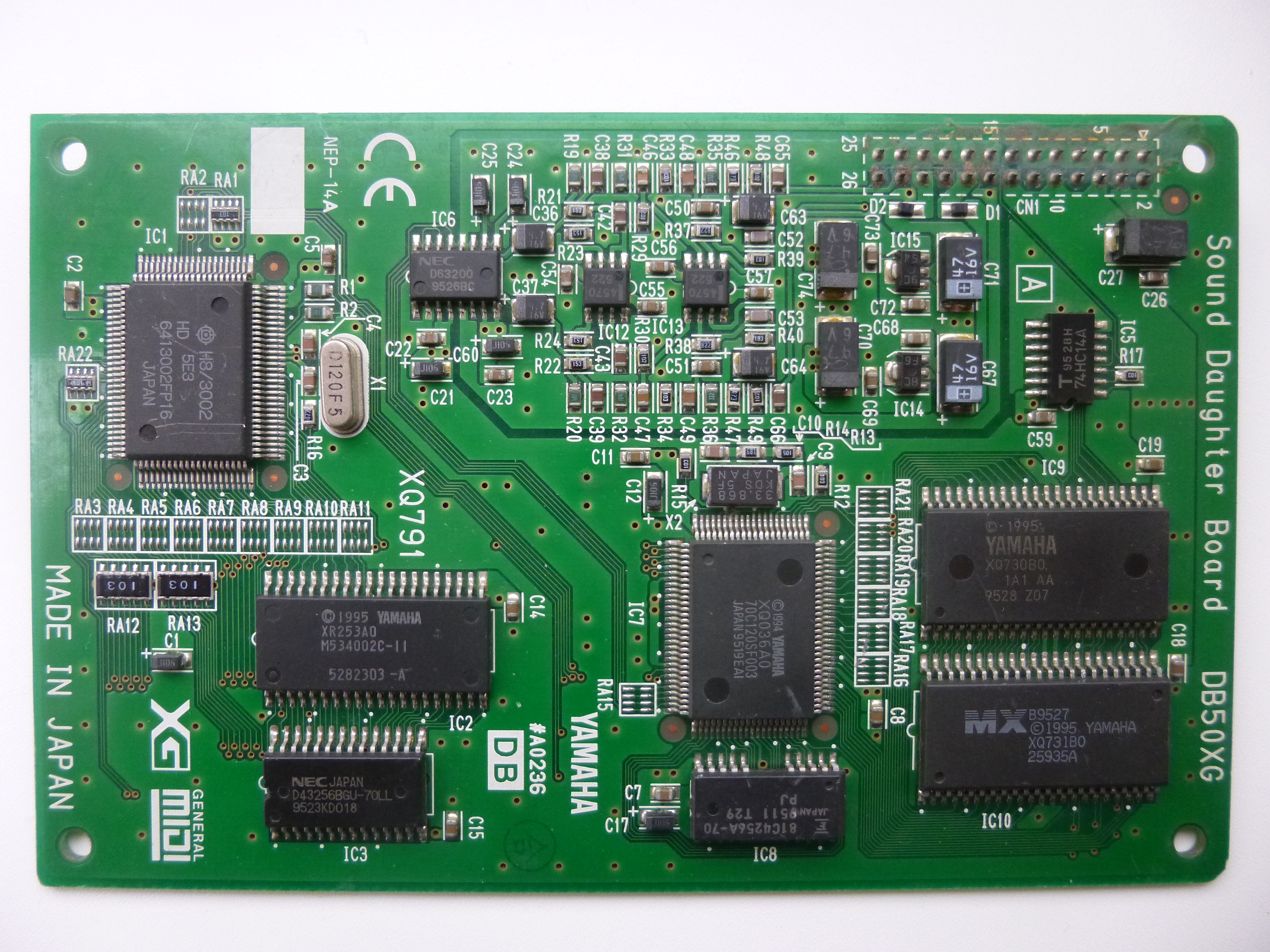

Yamaha DB50XG:



easy_john, видишь ли в чём дело. Серия Ti была редкой для большинства игроков своего времени - это факт. Куча GF4MX, но так мало было GF4Ti поэтому серия Ti для таких как я действительно раритет.

А вот насчёт GF5700 да, спорное дело. Была у меня GF5700 без разгона с такими частотами - что DOOM3 шёл как летал - я с дуру решил "проапгрейдить" ей до GF5900, далее GF6600...хотите верьте хотите нет но GF6600GT кое как успевал в тех же настройках DOOM 3.

-------------
Так что моё сугубо личное мнение - Ti = раритет, GF52xx и выше вряд ли (ну были там owerpower видяхи, но это не тот раздел для них имхо).



TurtleBeach Maui
Photos

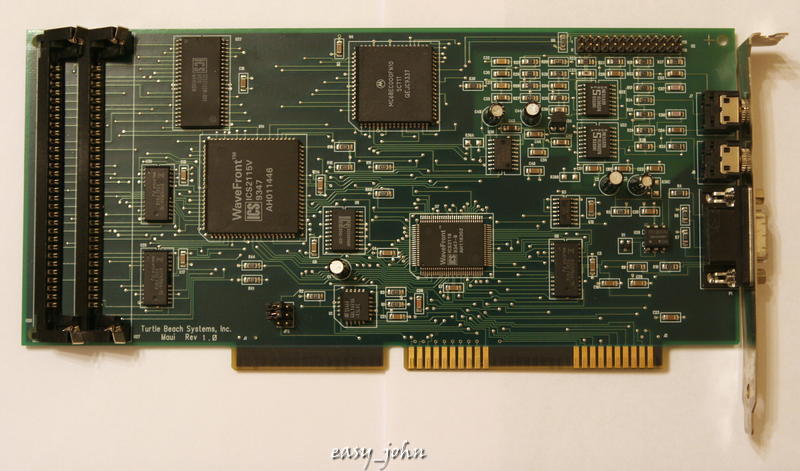

TurtleBeach Maui f

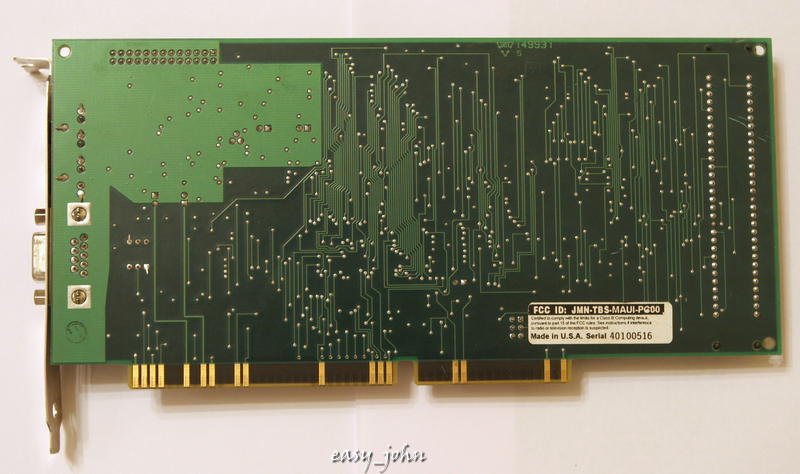

TurtleBeach Maui r

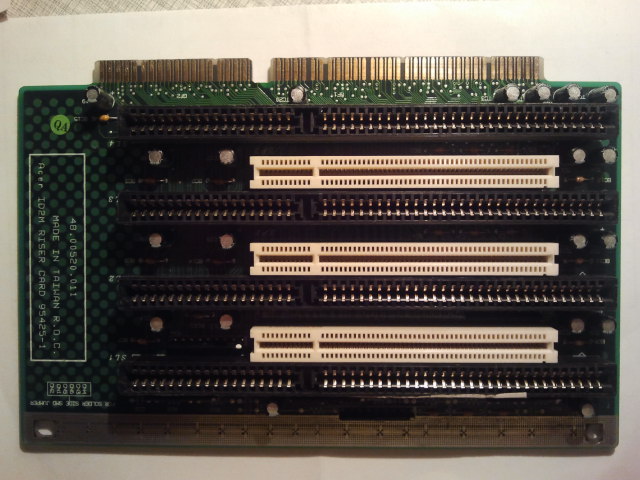

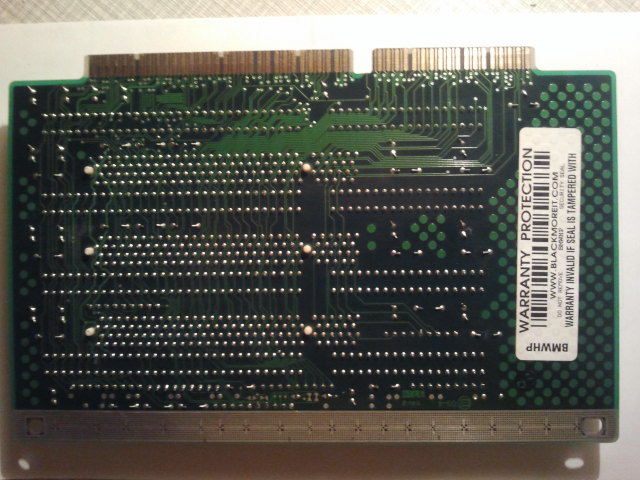

Райзер PISA, сегодня переделанный в ISA. PCI по (х) боку.

---------- Сообщение добавлено в 22:14 ---------- Предыдущее сообщение размещено в 22:05 ----------

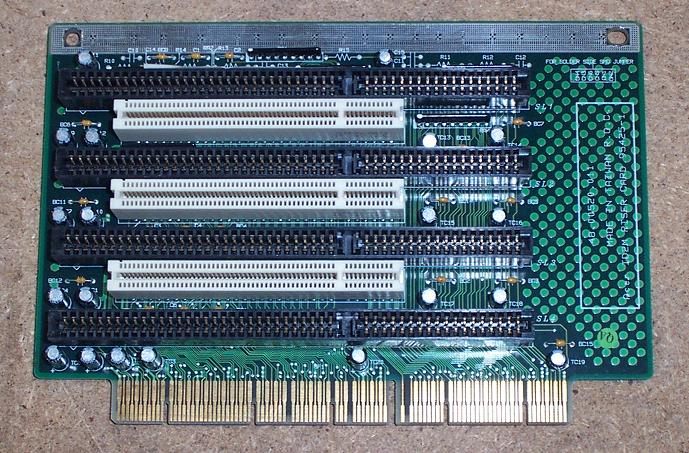

А вот так он выглядел, когда приехал ко мне:

Я его задумал кастрировать прежде, чем купил. Потому что стандартный ISA с четырьмя слотами хрен найдёшь.



LANRUS, на первый взгляд различия не видны, можно поподробнее?

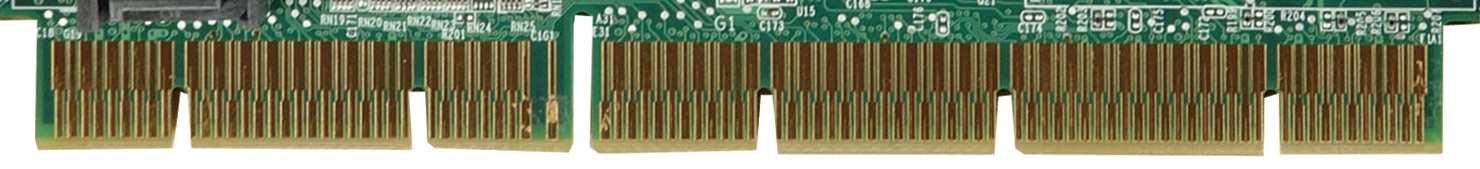

Вот разъём, совмещающий в себе две шины, PCI и ISA:

Разумеется, такая карта не влезет в обычный слот ISA. Однако здесь верхний ряд полностью соответствует шине ISA. Если целиком отпилить нижний ряд и расширить прорезь между 8-бит разъёмом и 16-бит расширением, как на обычной ISA-плате, то мы оставим полноценный функционал по ISA-части и безвозвратно утратим PCI-часть. При этом плата войдёт в ISA-слот как родная. При обрезании нужно быть крайне внимательным, т.к. многие платы многослойны и можно ненароком повредить внутренние дорожки. Так что предварительно перестраховаться, тщательно просветить мощной лампой и изучить то, что видно. Мне повезло, под отрезаемыми контактами внутри оказался только земляной экран, что полностью подтвердилось на спиле.

Разумеется, таким образом можно обрезать только райзер-карты. Если вы вздумаете так обрезать "материнскую" карту для кросс-панелей PISA, вы её безнадёжно испортите. Думаю, всем понятно, почему.

---------- Сообщение добавлено в 23:52 ---------- Предыдущее сообщение размещено в 23:44 ----------

Короче говоря, была конкретная цель найти райзер ISA не менее, чем на 4 16-битных слота. Задача нелёгкая, встречаются редко, стоят почти всегда космически. Я пригляделся на фотографиях к пассивным райзер-картам PISA и понял, что есть хороший шанс получить из такого райзера обычный ISA. Эксперимент удался.



Через годы, через расстоянья,
На любой дороге, в стороне любой,
KBшке ты не скажешь до свиданья,
KBшка не прощается с тобой.



При этом использовался стандартный разъем EISA.

Как я помню, eisa был обратно совместим с isa16, и карты isa16 в нем нормально работали. Не пробовал просто вставить в isa без отпиливания?
Вообще, проще было найти isa рейзер, чем пилить isa/pci.

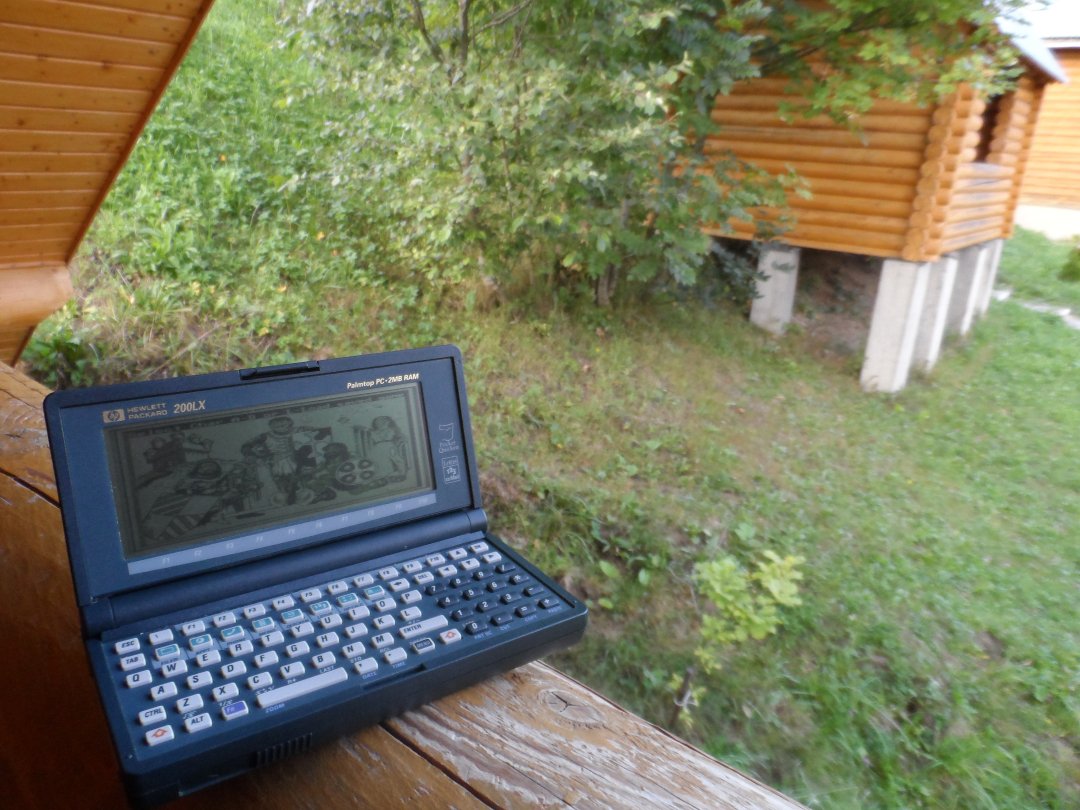

Долго гадал, что за кавэшка, когда на фото Hewlett Packard. Потом к картинке присмотрелся повнимательнее



Может быть, и EISA. В данном случае это не суть, PISA или EISA.

Это и так понятно, но у меня-то шина чистая ISA, а не EISA.

Это невозможно. Возможно установить карту ISA в слот EISA, но не наоборот. По-моему, на фото это прекрасно видно!

ОК. Проще - докажи. Ткни меня носом хотя бы в одну ссыль на односторонний ISA с четырьмя 16-бит слотами, как этот. И не за 50-100$, а чтобы уложиться в 800 р. вместе с доставкой, как я уложился.



Это принципиально невозможно. Если кто-то выпускает елки для isa, он не будет делать это бесплатно. А за 800р можно только в помойке копаться, надеясь найти подходящее.



Ну я же нашёл. И речь даже не про двусторонние ёлки, а про односторонние платы, я это уже отметил, так что задача по поиску ещё больше усложняется. И то, что я нашёл, настолько подходящее, что после переделки ничем не отличается от обыкновенной ISA.

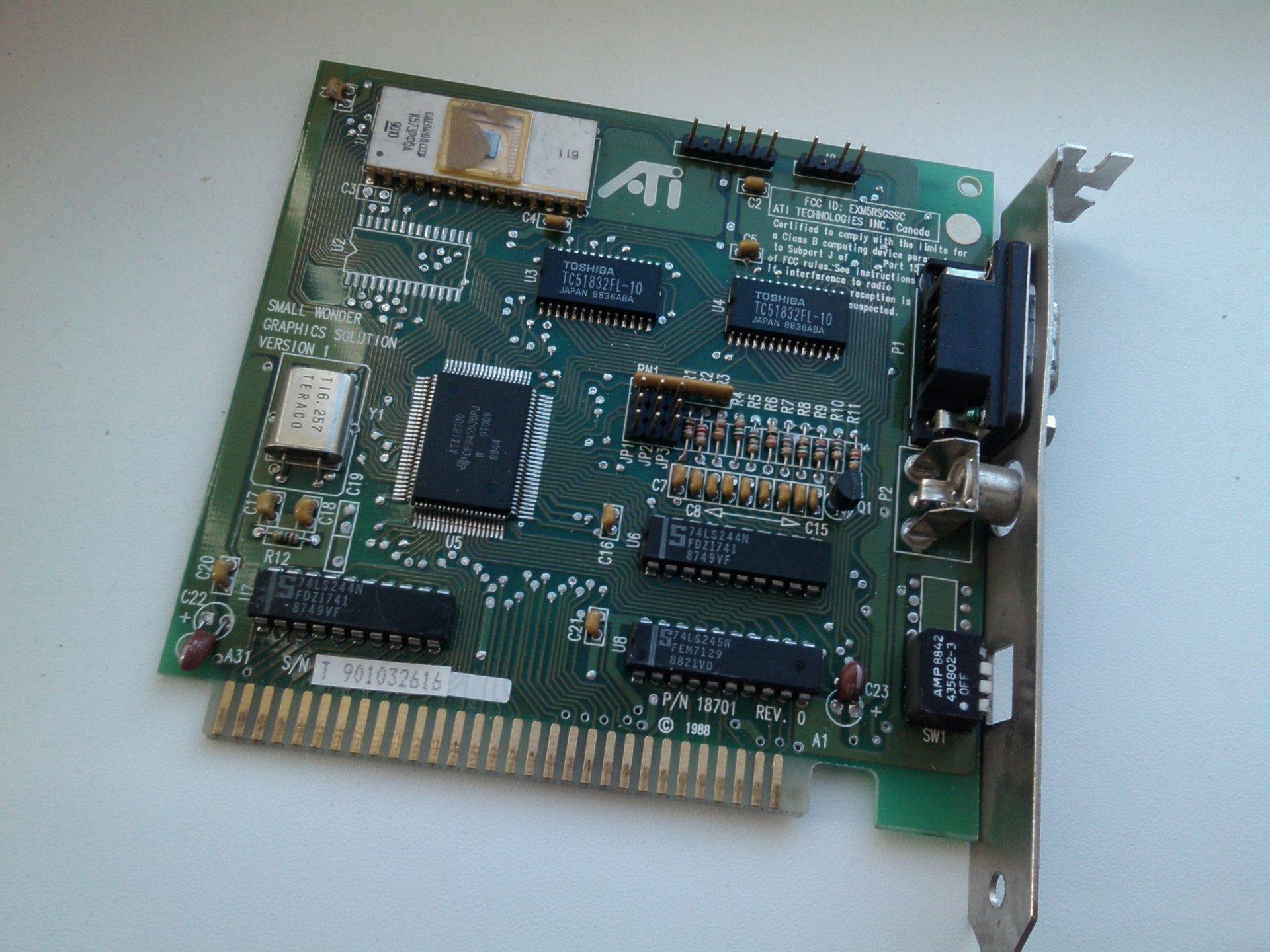

судя по надписи на мелкосхеме, у железки была богатая и насыщеная жизнь %)



CGA же. Наверняка биос перешивали, что бы русифицировать.



Offtop

На самом деле, ATI, в самом начале своего существования, широко импортировала и закупала комплектующие в СССР. И вообще продолжало поддерживать символику этой страны, чем объяснялся красный цвет PCB и температура её более поздних изделий - типа:"наш паровоз вперёд летит - в коммуне остановка..."



easy_john > Там же написано именно, что в СССР сделано. В 90-ом году... И кажется, 10-ой то-ли неделе, то-ли месяца.



Вообще, Bato-San прав. Еще один образчик подобного кадавра можно сходу найти в этом музее, самая нижняя. Только, если не изменяет память, это не ATI, а восточно-европейские производители типа "Правец".
