Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3

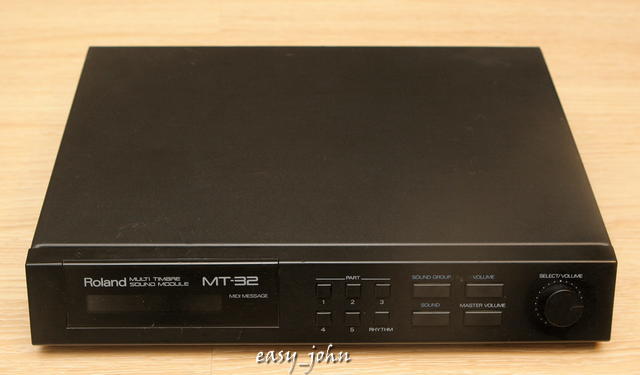

Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

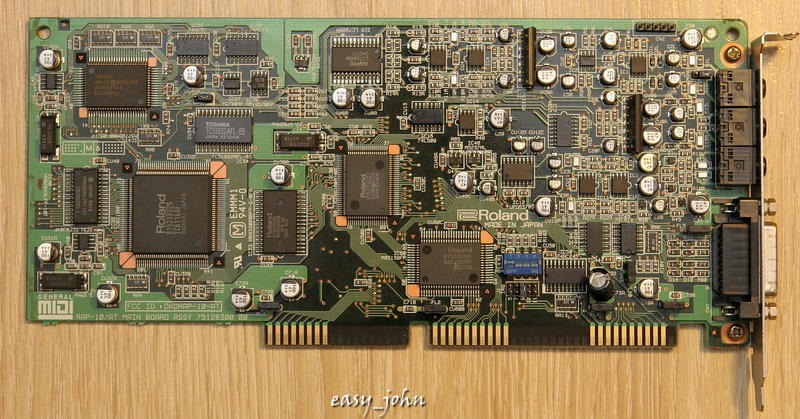

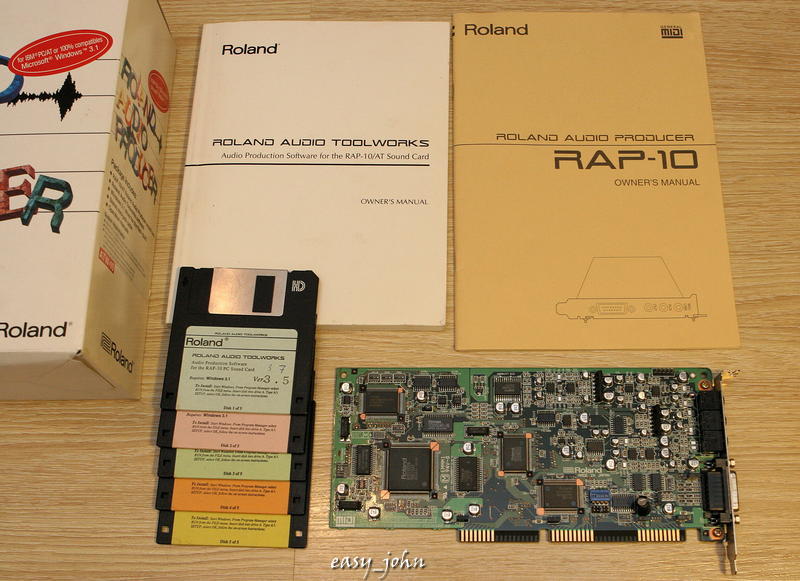

Roland RAP-10 (Roland Audio Producer)
.
. .

.
. . .



В Нью-Йорке у одного любителя этих железок.

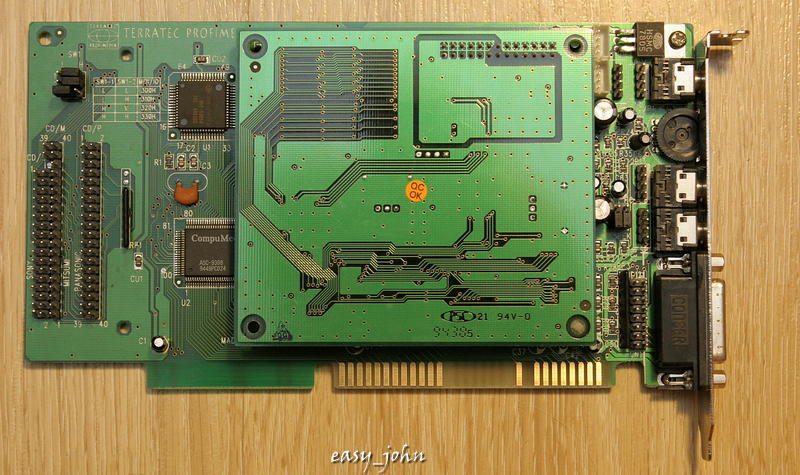

Terratec SoundSystem Maestro16 (AD1845 Version) + Wavetable DB
.

. . . .

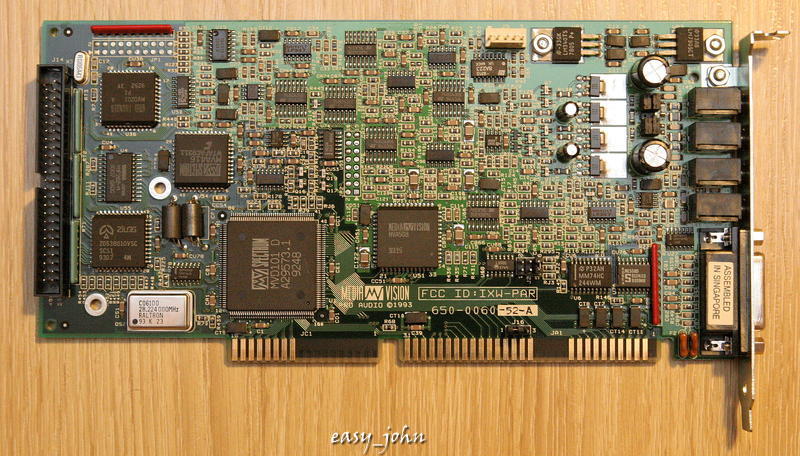

MediaVision ProAudio Studio 16 (?)

.

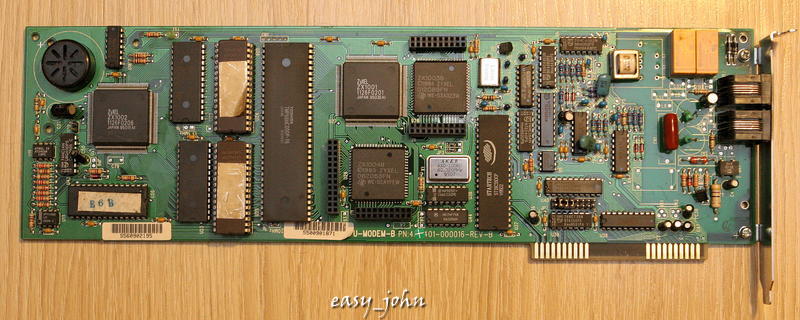

ZyXel 1496B+ (?)

.

. .



Внезапно! Приезжаю в гости к родителям, а там меня встречает ноутбук
Compaq armada1700 pII 233mhz, 162mb ram, hdd 5gb, cd-rom, floppy, pcmcia карта с usb и firewire, com порты, ps/2, IR. Дисплей 14 дюймов при 1024х768.Шик!


P.S. К сожалению, видео чипсет данного ноутбука, а это C&T 65555, не умеет Direct3D и OpenGL только DirectDraw



Ensoniq Soundscape S-2000
.



Что умеет этот Ensoniq Soundscape S-2000?



Да, в вики все сказано. http://en.wikipedia.org/wiki/Ensoniq_Soundscape_S-2000
Кодек свой, миди банк на 2 (у меня скорее всего oem, на 1) мб, эмуляция SB1 и эмуляция FM.

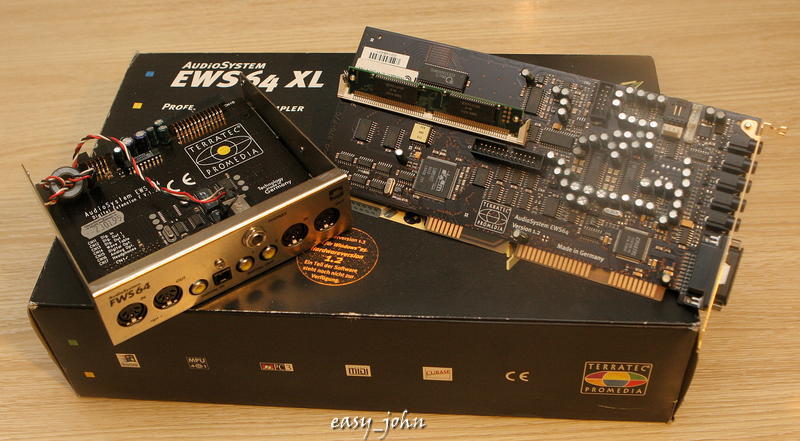

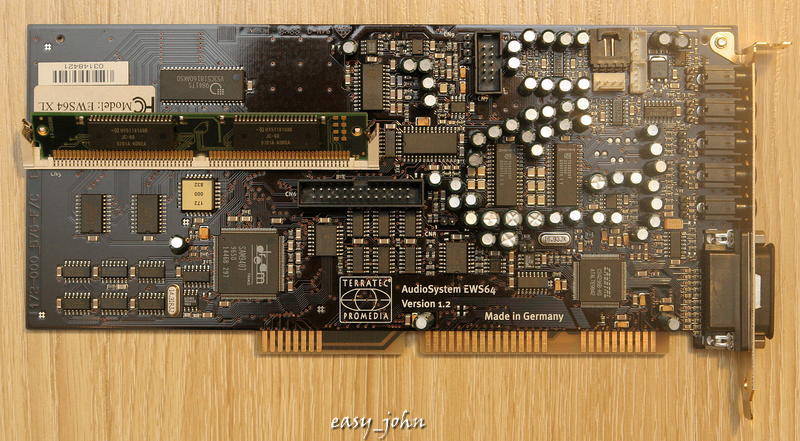

Terratec EWS64 XL
.
. . .

.
. . . .

---------- Сообщение добавлено в 21:56 ---------- Предыдущее сообщение размещено в 21:46 ----------

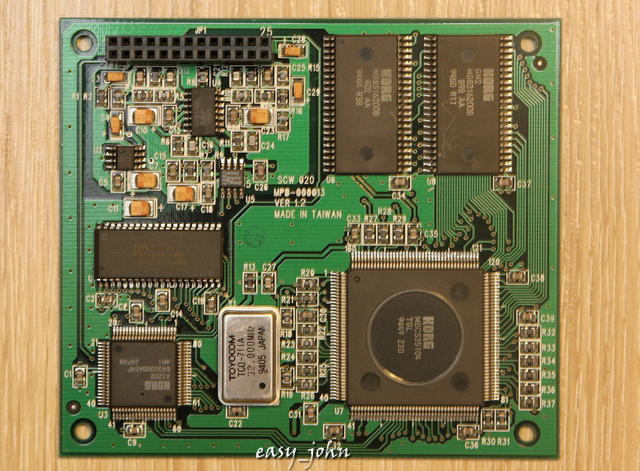

KORG Ai20 WaveTable DB
.
.

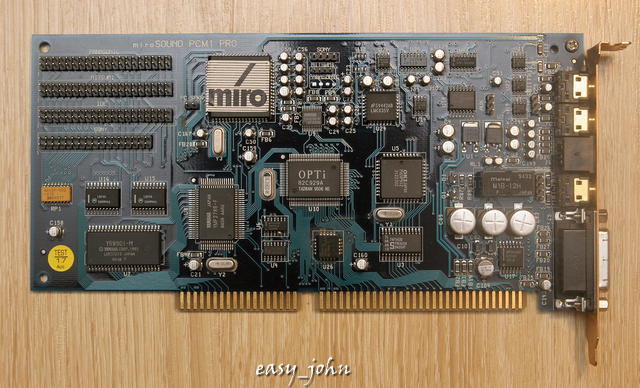

MiroSound PCM1 Pro. (Yamaha OPL4 wavetable)
.
.

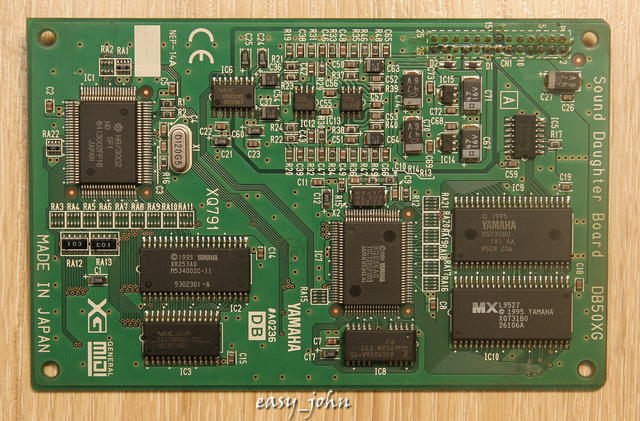

Yamaha DB50XG
.
. .

---------- Сообщение добавлено 26.02.2014 в 00:15 ---------- Предыдущее сообщение размещено 25.02.2014 в 23:43 ----------

Roland MT-32. Upgraded to "Quasimidi".
.
Сзади видны 4 добавленных выхода.
.

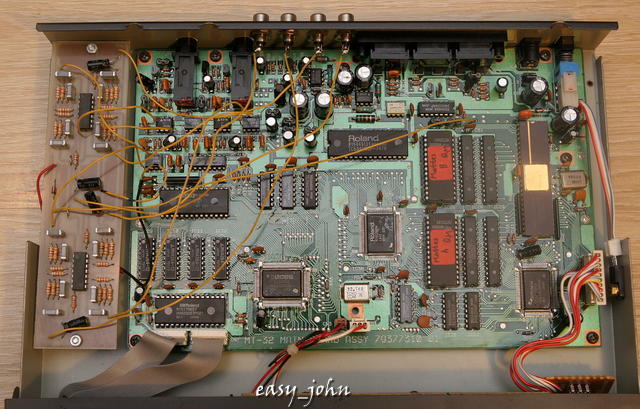

Изменения внутри
.
Плата выходов. Под ней батарея.
. .

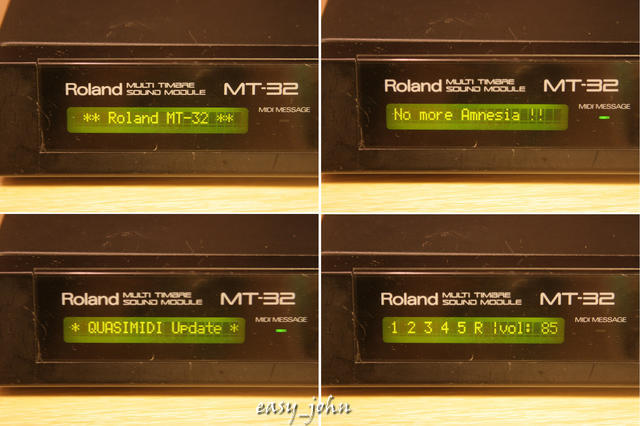

При включении
.

Информацию про апдейт найти в сети крайне сложно.
Что видно:
- 4 дополнительных выхода "без эффектов" (реверберации?)
- энергонезависимая память на батарейках
- другое приветсвие при буте
- замена прошивки (что изменилось?)
- флюс вокруг чипов, похоже некоторые выпаивались.
Если у кого-то есть более подробная информация - пишите.



Скопилась коллекция олдовых компьютерных колонок. Скоро такие вещи будет уже не найти!!!


YS-280 (1997), Samsung GNT-5000 (1997), Genius SP-G10 (200?)



Нижние неплохо звучали в 95 году.



Посылка из Австралии.

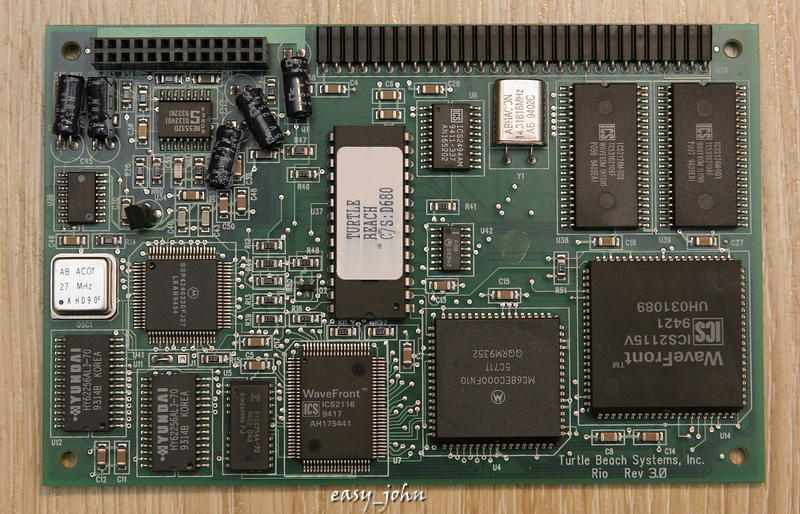

Turtle Beach - Rio (4 mb uncompressed rom + sipp for ram upgrade)
.
.

В нагрузку шла
CreativeLabs - SB32AWE CT3990
.
.



просвятите кто знает, дочки вставляются в звуковушку, и звук сразу проходит обработанный дочкой на выходе, или требуются дополнительные настройки?
просто у меня никогда не было дочек



Jccwu, никаких дополнительных настроек на самой карте делать не надо, обычно просто выбираешь в играх General MIDI (или MPU-401) и всё, звук идёт через дочку. Если попробовать вывести звук таких образом без дочки, то ничего просто не услышишь. Интерфейс не обладает обратной связью, так что карта и софт просто не знают, установлена дочка или нет.



Jccwu, добавлю, что под виндовс происходит программная эмуляция GM.



...И это не имеет к рассматриваемому вопросу ни малейшего отношения.



MisterGrim, иметь то имеет, если головой чуток подумать.



Bato-San, да, там, вроде, Microsoft лицензировал эмуцляцию Roland GS.
Ну ещё стоит заметить, чтобы был свободен порт 330H (предпочтительный) для GM, некоторые игры жёстко на него зашиты, так же как на 220H порт у SoundBlaster. Вообще GM может использовать интервал от 290H до 330H, но в этот же интервал попадают сетевые карты и разные контроллеры жёстких дисков.
