Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Ну это если только совсем чуток.



Да. Но он не то, что бы "обработанный", он сгенерированный.
На дочку приходит стандартный миди поток, а с дочки идет аналоговый звук обратно на звуковуху, где через микшер с остальными источниками сразу на выход.

---------- Сообщение добавлено в 12:43 ---------- Предыдущее сообщение размещено в 12:40 ----------

И да и нет.
К вопросу работы дочерних карт - никакого.
К вопросу "в играх выбрать mpu401" - да, винда может перехватывать обращения по этому порту и играть через свой эмулятор. В голом же досе - нет дочки (или другого вейвлейбла), значит ничего не будет играться.

---------- Сообщение добавлено в 12:49 ---------- Предыдущее сообщение размещено в 12:43 ----------

Он там что-то отдельно лицензировал, не совсем похоже на GS.

И больше и меньше.
Интервал 290h-330h это 160 значений - слишком много.
В реальных (досовых) программах как правило есть выбор из 5-7 вариантов портов, на реальных звуковых картах есть выбор из 5-7 (иногда других) вариантов. Самые дальние, если мне не изменяет память, были где-то в районе 360h или 390h.



easy_john, я имел в виду стандартные интервалы типа 310, 320, 330.
В Doom и Duke Nukem 3D можно выбрать 12 портов (даже саундбластеровский 220), а например, в Space Quest жёстко задан 330-й.
Моя SB16 вообще позволяет установить только 300 и 330.

А насчёт Microsoft Genegal MIDI GS:

-------------------------------------------------------------------------
GMREADME.TXT
------------

Файл GM.DLS содержит набор Roland SoundCanvas Sound Set,
на который распространяются следующие авторские права:
Roland GS Sound Set/Microsoft (P) Roland Corporation U.S., 1996.
Набор Roland SoundCanvas Sound Set лицензирован на условиях,
приведенных в лицензионном соглашении корпорации Microsoft,
для использования исключительно с операционными системами
корпорации Microsoft. Всем остальным пользователям необходимо
получить отдельную письменную лицензию в корпорации Roland.

-------------------------------------------------------------------------



Я не помню, чтобы выбор GM у игр жёстко задавался лишь на 330 порт. Наверное, имеется в виду LA, а не GM?
GM есть в свободном выборе абсолютного большинства игр из вариантов 300, 320, 330, 340, 360. Варианты 310 и 350 под GM для очень многих игр недоступны. Если не для всех, но за всех точно сказать не могу.

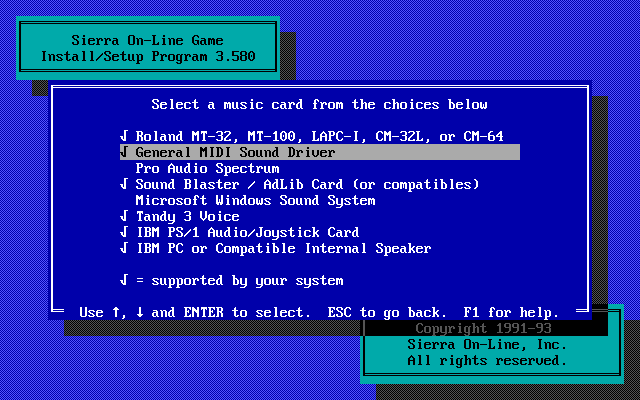

LANRUS, так я же написал, где 330 порт жёстко прошит — это Space Quest. Думаю, что и у других серий игр от Sierra такие же проблемы. Недаром есть для них специальные ремапперы портов, например SIERRA MIDI PORT CHANGER:

Я специально проверил, аппаратно выставил на Sound Blaster 16 300-й порт (плюс изменил параметр в SET BLASTER) и в Space Quest звук пропал.



Верно. Но это не GM, это именно LA. Если не прав, поправь.



Я конечно, извиняюсь, но что есть LA?



LA синтез это в твоем скриншоте первая строчка, mt-32/lapc.
Идея в том, что с аппаратно неменяемым портом 0x330 была выпущена только roland mpu-ipc, на которую подключался mt-32. Все более поздние платы выпускались с возможностью выбрать порт. Но, видимо, sierra просто решила не заморачиваться.



easy_john, таких раритетов у меня нет. На чём я проверял у меня в подписи.



Ну, на бластерах всего один джампер для этого, скорее "для галочки", на более продвинутых платах вариантов выбора порта побольше.
Собственно недавно на вогонсах человек показывал машину с одновременно установленными и не конфликтующими 6 GM звуковухами и 3 дочками. www.vogons.org/viewtopic.php?f=25&t=37996



Нет, играм, рассчитанные на семейство MT-32/MT-100/CM-32L/CM-64/CM-500/RA-50/LAPC-I не обязательно использовать фиксированный порт 330h. Это зависит от драйвера. Самые продвинутые драйвера позволяют адрес набрать вручную в окошке, поэтому никаких ограничений, кроме аппаратных, для них не существует.

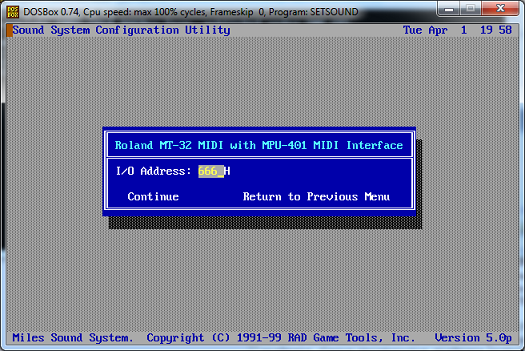

Miles Sound System 5.0:


То же относится и к портам для GM-устройств: зависит от драйвера. Некоторые позволяют выбрать лишь из фиксированного и далеко не всегда полного списка; самые продвинутые дают вручную указать любой порт.

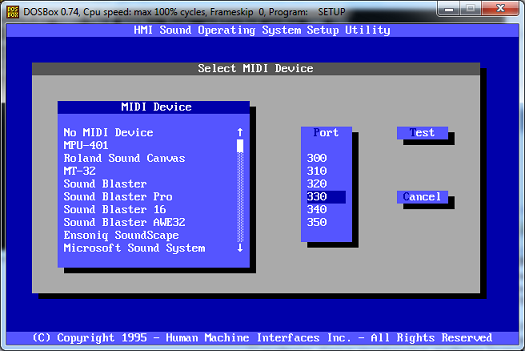

Sound Operating System 4.0:

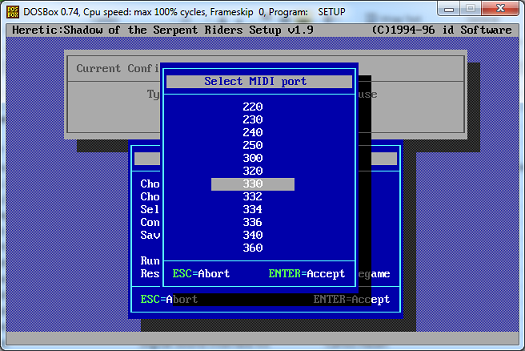

Heretic 1.9:

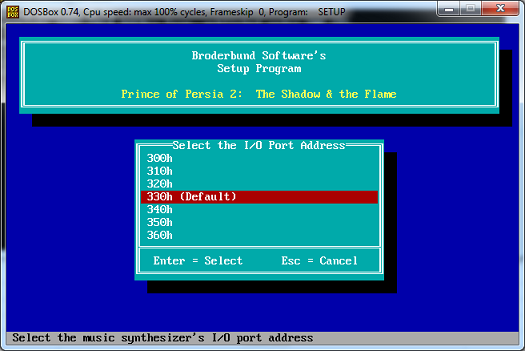

Prince of Persia 2:

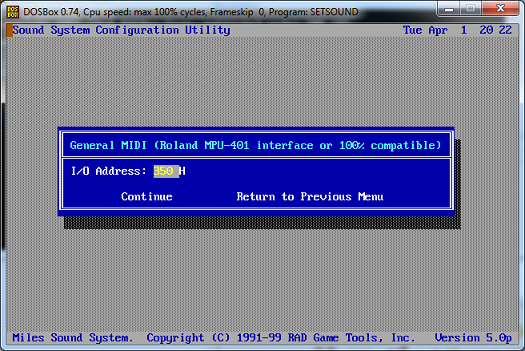

Miles Sound System 5.0:



Все забывал спросить, а есть где-нибудь список этих (или популярных) звуковых подсистем с перечислением игр, где он использовался?



Я такого списка не видел. Делаю свой, но он в зачаточном состоянии. Могу выслать в личку.



Спасибо. Пока рано, я думаю чуть позже заинтересует.



Базару нет, принимается. А теперь прикиньте, сколько народу будет заморачиваться подменять драйвер чуть ли не в каждой игре, чтобы принципиально юзать адрес, например, 350. Думаю, проще "пересесть" на удобный адрес. Всё, что я сказал, всё равно имеет силу, пусть номинально и нет, но на живой практике да.

---------- Сообщение добавлено в 22:30 ---------- Предыдущее сообщение размещено в 22:27 ----------

Вот, например, скриншот от Heretic 1.9 абсолютно подтверждает мои слова: 300, 320, 330, 340, 360. Эти адреса практически в любом сетапе доступны, в то время как 310 и 350 частенько оказываются в пролёте.



Возможно ли узнать принципиальную разницу в разнице адресов? Или все дело только в конфликтах оборудования и/или воспроизведении при, условно говоря, определенных обстоятельствах(воспроизведение через определенный адрес)?



Принципиальной - никакой.
Все это актуально только что бы поставить в одну машину максимальное количество синтезаторов одновременно и в каждой программе выбирать только портом, через какой хочется слушать музыку сегодня.

---------- Сообщение добавлено в 22:54 ---------- Предыдущее сообщение размещено в 22:52 ----------

Upd: По этому я думаю, стоит вообще максимум вынести наружу.
Купить mt32, sc-55, mu-10, через переходники повесить пяток самых интересных wavetable и соединить всех их одной midi шиной. Тогда в самом компе останется только awe, gus да какой-нить mpu401at.

---------- Сообщение добавлено в 23:05 ---------- Предыдущее сообщение размещено в 22:54 ----------

Все же посмотри пост Cloudschatze

Вот его конфиг:
Ultrasound PnP - BASE:0x240 IRQ:11 DMA:7 ADLisabled MPUisabled JOY:0x201
PAS16 - BASE:0x388 IRQ:7 DMA:6 ADL:0x388 MPU:0x300 MPUINT:2 JOYisabled
AWE32 - BASE:0x220 IRQ:5 DMA:1,5 ADL:0x388 MPU:0x330 MPUINT:5 JOYisabled E8K:0x620
SW60XG - MPU:0x310
SCC-1 - MPU:0x332
SS Elite -WAVE:0x524 IRQ:10 DMA:3 ADLisabled MPU:0x320 MPUINT:2 JOYisabled

Вот видео, где он показывает работу всех карт http://youtu.be/5rYFfRnLwIY (скучноватое. на 16:29 в tyron, разве что, сразу все видны)



Мне в этом плане всегда была интересна возможность микширования, то есть объединения звучания, к примеру, LAPC-I, UltraSound, MPU-401 в один общий поток, хоть и предполагаю фундаментальную ошибку в этой идее, из-за которой она не состоятельна в полной мере. [одна из причин идеи - http://www.youtube.com/watch?v=wpfTJR2VEWE ;Правда, насколько помню, автор в ЛС сказал, что использует свой соундфонт]



easy_john, не понял. Если не в тягость, разложи пошагово. Как это видео подтверждает или опровергает что-либо относительно частоты использования адресов 310 и 350? Я ведь ни разу не сказал, что их использование нереально, я написал, что "для многих игр 310 и 350 недоступны", и более ничего. По умолчанию во многих играх это действительно так.



Без проблем. Заводим все на какой-нить микшер и смешиваем по вкусу.
Я специально для звуковух купил вот такой
http://www.old-games.ru/forum/showpost.php?p=1055725&postcount=545
пассивный, мелкий и на 4 канала (больше 4 у меня пока не было в одной машине)

Mpu это не тип синтезатора, а тип интерфейса. По надписи mpu401 даже нельзя понять, предполагается LA синтез или GM.

Фундоментальная ошибка, что все синтезаторы будут играть одни и те же ноты, при этом с немного разным звучанием. Будет какофония.
Но, в принципе, некоторые живые музыканты так играют, но там специально настраивается тогда, какие ноты пойдут на какой синтезатор или загружаемыми банками выбирается.

Не совсем понял причину. На видео кто-то играет в CD версию sysshock.

---------- Сообщение добавлено в 23:26 ---------- Предыдущее сообщение размещено в 23:22 ----------

И все же у меня стойкое впечатление, что ты устал и реагируешь как-то нервно на обычные комментарии.
Я не говорил, что это не так. Я поделился вариантом, где оно используется. Более того, даже 0x332 работает кое-где.
