Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Bato-San, так я очень люблю повышать свой кругозор, и ещё я очень люблю, когда человек за каждое слово отвечает. Нет проблем, поймайте меня за любое сказанное мной, отвечу. Ошибусь - признаю ошибку, не ошибусь - и торжествовать не буду! Ну уж детский сад с блэклистами точно не устрою.

Так ты уже все перебрал, больше в той теме нет.

Хорошо, имеем 4 мыши. Причём 3 из них точно не от экзотических, а от очень распространённых фирм - Microsoft, Genius, A4tech. Я сдаюсь, можно сказать, что мыши с колесом были достаточно распространены. Если даже их не было полно, но я уж точно ошибался. Всем спасибо за фото.

---------- Сообщение добавлено в 16:40 ---------- Предыдущее сообщение размещено в 15:08 ----------

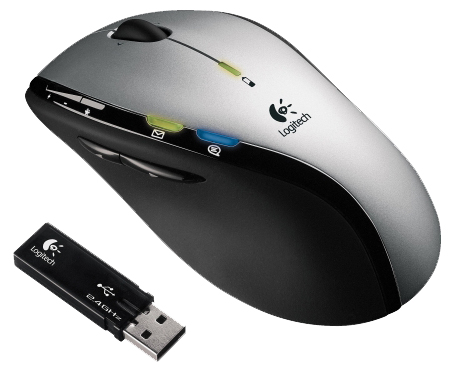

Кстати, если кто-нибудь приведёт примеры беспроводных мышей, работающих с PS/2 и на частоте 2,4ГГц, буду премного благодарен. Я знаю только одну, Logitech MX610:

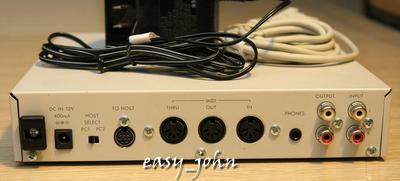

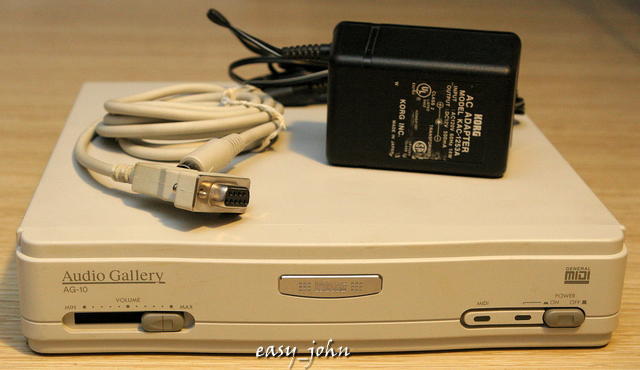

Korg AudioGallery AG-10
.
. .
Интересно, что на плате распаян com, через него можно было бюджетно подключится, для тех, у кого не было миди выхода на компе.
Семплы, как играет - через некоторое время



Еще один midi девайс.

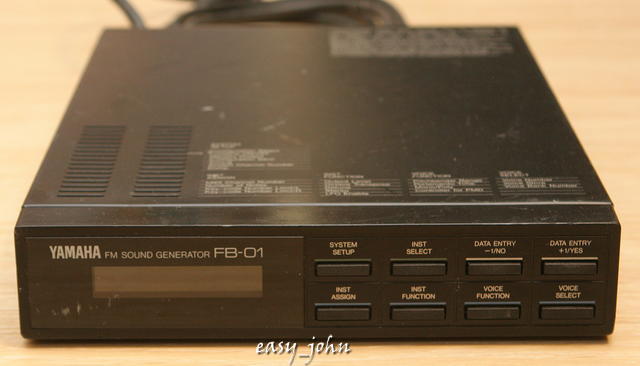

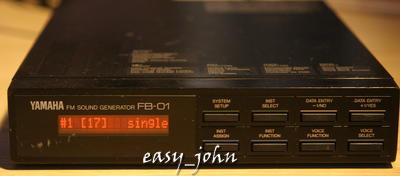

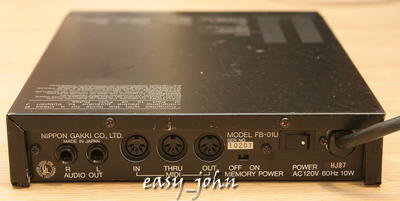

Yamaha FB-01
.
Взял за копейки, просто из интереса, по этому внешний вид слегка потрепан.
Теплый ламповый красный дисплей.
. .
8-ми канальный FM-синтезатор.
Базируется на Yamaha YM2164 (Чип OPP, не OPL)
Так же утверждают, что FB-01 в виде ISA платы назывался "IBM Music Feature Card".

Что интересно, имеет родную поддержку в некоторых играх, например Sylpheed заливает в нее патчи (скорее настройки инструментов) при запуске.



Если быть точным, IBM PC Music Feature card.



Редчайшая вещь и очень дорогая, в отличие от широко распространенных FB-01. В основном, как и FB-01, поддерживается старыми квестами от Sierra, однако, насколько мне известно, на уровне драйверов они не совместимы.

Почему ты решил купить именно FB-01U, а не совместимую с нашими электросетями FB-01G?



Почему PC? Везде встречается "IBM Music Feature card".

В курсе. Выкидывать столько денег я не готов. А послушать хотел, по этому FB.

Мм.. каких драйверов?
Повесил на mpu401, запустил sylpheed - играет.

Что попалось, то и взял. У меня есть хороший заводской трансформатор на 3 розетки по 110, так что не проблема.



Так на коробке написано. И в мануале.

Сиерровских драйверов, например. Файлы драйверов разные, и одно вместо другого использовать, говорят, не получается.

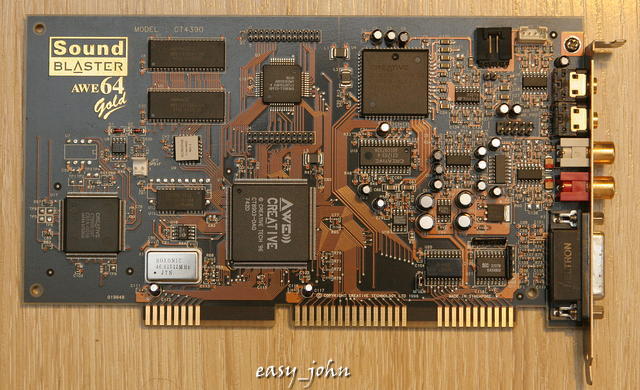

Creative SoundBlaster awe64 gold CT4390
.

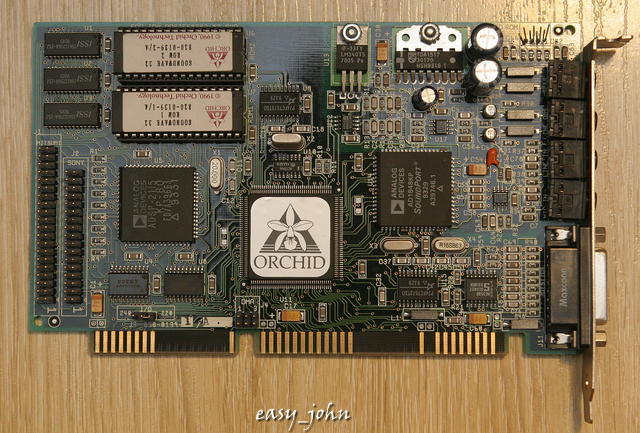

Orchid SoundWave 32
.
SoundWave 32 интересна тем, что у нее чипы rom стоят на кроватках и выпускалось несколько версий rom, которые можно было самостоятельно менять. Последняя версия называлась InVision.
Тут стоят чипы с номерами "820-", в сети еще есть фото с "810-". В чем разница - не понятно.

Оказалось сложно идентифицировать точную версию этой карты. Это, конечно "SoundWave 32", но отличается от тех "SoundWave 32", фото которых выложены в сети:
1. другое положение джамперов port/dma (port слева, dma справа)
2. отсутствует джампер 512/1M, для выбора размера ром-чипов.

Документация на SoundWave 32 и SoundWave 32 Pro содержит одинаковые рисунки платы, где port/dma установлены наоборот и есть джампер 512/1M. (Но, в документации могли из экономии взять один рисунок, такое встречалось)

Версия платы 835-0139-1/A, в то время как на картинках в сети 835-0139-1/B или -1/C.
Возможно, что это просто раняя версия SW32.



Убедил.
Но все уже к IMFC привыкли, думаю не переучить.

Нашел подробности.
Из всех игр, идет только на IMFC и не идет на FB-01 только:
- 1988 Christmas Card
Остальные игры идут нативно или с патчем:
- Codename: Iceman
- Colonel's Bequest, The
- Conquests of Camelot (patch)
- Hero's Quest/Quest for Glory
- Hoyle's Official Book of Games
- Jones in the Fast Lane (patch)
- King's Quest I SCI
- King's Quest IV (later versions)
- King's Quest V (patch)
- Leisure Suit Larry 2 (later versions)
- Leisure Suit Larry 3
- Mixed Up Mother Goose (16-color SCI version, patch)
- Police Quest II
- Quest for Glory 2 (patch)
- Silpheed
- Sorcerian
- Space Quest III.
- Thexder 2 (patch)

Итого 19 игр. Богатая поддержка



1988 Christmas Card - это и не игра даже, а мультимедийная заставка, посвященная рождеству:

Что касается поддержки в играх - практика показывает, что было бы желание и programming manual, а уж добавить поддержку той или иной карты в 200+ игр - дело нехитрое. Другое дело, что сама карта страшно редкая. Знаю в Москве двух владельцев, но они продавать отказываются



Тут вопрос был не в том, что бы добавить поддержку туда, где ее нет.
А в том, что имея идентичный синтезатор в FB-01 играть музыку в играх, где она была для IMFC. Половина из них сразу работает с FB-01, а в остальных оно включается патчем.

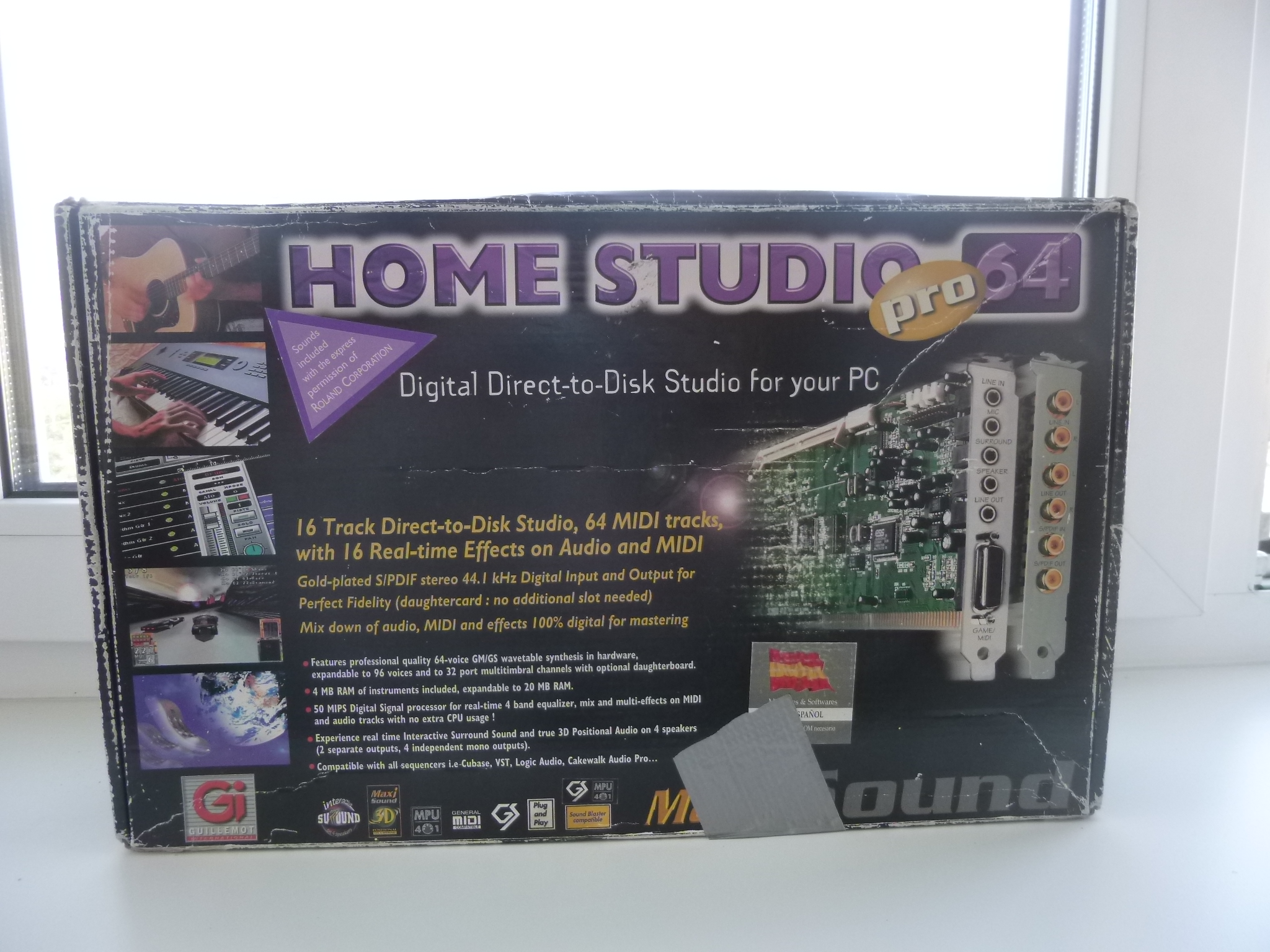

Guillemot MaxiSound 64 Home Studio Pro:



Turtle Beach Multisound Monterey:



Logitech SoundMan Wave:

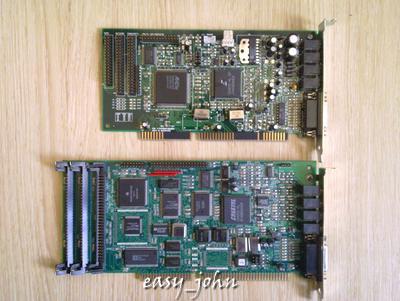

Краткой строкой, потом сделаю нормальные фото:

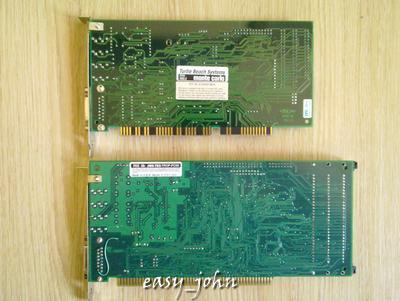

TurtleBeach Tropez
TurtleBeach MonteCarlo
. .



Принимаю поздравления и подарки!

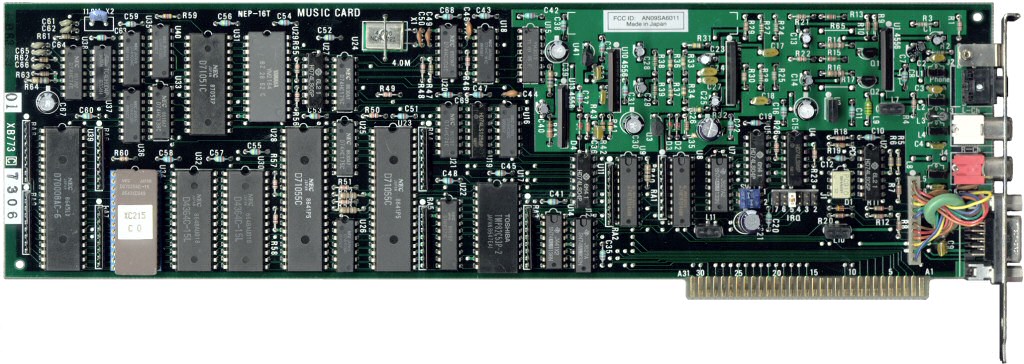

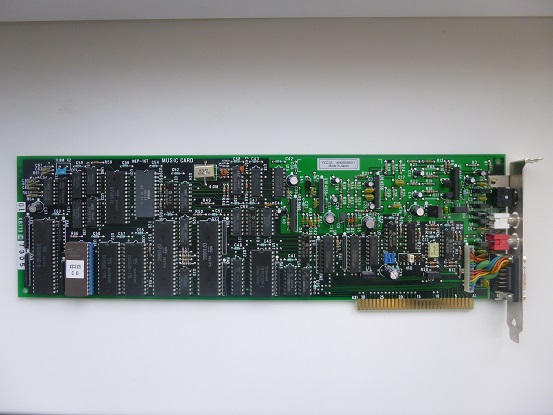

IBM PC Music Feature card:



Geryon, а хто это ? удав ? Да и подарок ты уже сфоткал.



Удав? Какой удав?



Давай меняться не глядя?



Честно говоря, не понял, что за карта - каких-либо наименований или указателей для поиска в гугл нет.



Такие вещи просто надо знать. Одна из самых редких карт для PC (если не самая редкая) - IBM Music Feature. Выпущена в середине 80-ых небольшой партией, популярности не снискала в связи с большой ценой и слабой поддержкой в играх (18 игр).



Gamerun, они тут по длине меряются, судя по всему. Скоро может ещё и по ширине шины будут. Нам не понять.

easy_john, и зачем нам это знать ? В смысле - именно "обязательно".



IBM Music Feature Card
http://www.crossfire-designs.de/ind...ame=showarticle.htm&article=soundcards&page=6
Зверь, на два порядка более раритетный, нежели LAPC-I, но при этом практически бесполезный. Если игр 20 наберётся, которые его поддерживают - уже неплохо.
