Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я вот начинаю обдумывать то же найти cyrix, особенно на высоких частотах до 400. Получится хорошая плата на s7, где заменой процессора можно будет покрыть определенный промежуток времени.



tuliss, ну Cyrix в этом смысле не самый лучший вариант. FPU у него хромает на обе ноги. Да и у 400GP частота была всего 285 МГц.



да все врено, я что-то постоянно cyrix стал путать с AMD K6-2+ .



Нарыл 386 мать, по крайней мере, не успевшую съесться батарейкой...



Пополнение
IBM PS/1



Это предок PS/2?

Мышь там в COM, или какой предок PS/2 разъёма?



Колючий, нет, это потомок PCjr.



Колючий, приветствую. Мышь и клава там PS/2 стандарта.
Блок питания для системного блока располагается в корпусе монитора.
Включение и выключение всей системы происходит нажатием одной кнопки на мониторе, в нем же стоит динамик для озвучивания встроенным PC спикером, а также вход для наушников с регулировкой громкости.
Модель имеет зашитый в ПЗУ собственный набор софта, включая dos, поэтому при форматирование харда или выхода его из строя ПК остается работоспособным.
Конфигурация данного компа если кому-то интересно следующая:
PS/1 2121 386SX 20mhz, ram 2Mb, hdd 40Mb, fdd 3.5, modem IBM 2400, VGA color monitor



dizzydevil,
А подскажите, пожалуйста, разъем моника стандартный, и как там с дополнительными ISA и IDE?



Zelya приветствую.

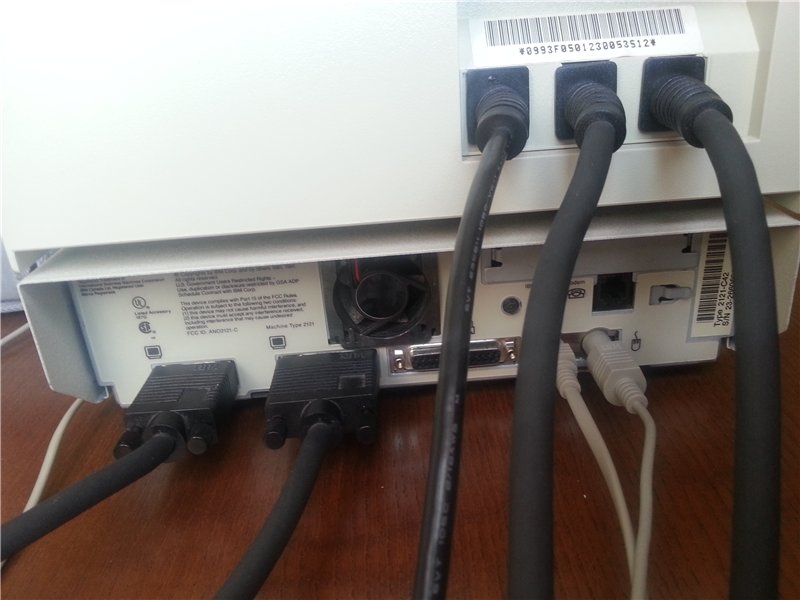

Вот сделал фото.
Самый левый разъем внизу представляет собой обычный VGA.
А тот что чуть правее, также идет от монитора к системнику, по нему я так понимаю питается системник и поступает аудио сигнал на монитор.
Разрешите небольшой оффтоп, сегодня в антикварной лавке создам объявление о продаже такого же компьютера, но на базе 286.



Не особо раритетно, но ждёт своей очереди на сборку:


Gigabyte GA-6VXE+
NCP SDR SDRAM 256 Mb PC133
3dfx Voodoo 2 V2-1000 SLI
Sparkle SP-325A S3 VirRGE/DX 4 Mb
Intel Pentium III 533EB
Unreal



Всегда приятно понаблюдать за старым железом.
Мы скоро другу подобную систему будем собирать.



Ну раз астрологи объявили неделю фоточек, то пожалуй вот один из моих проектов.

80286

Мать 80286 4mb памяти Проц AMD/16
Video Tseng ET4000 от cardinal technologies - 1MB
Сеть 3COM 3C509B
Звук SB2.0 с CMS чипами.
Мультяха на базе Winbond с 512mb flash

Сейчас идут тесты и почти все готово.

В конечном итоге добавится еще одна Flash на 512, сопроцессор 80287, Хочется поставить проц от harrison/20 и модем.
Будет убран текущий БП и поставлен pico PSU (зависит от того, сколько в итоге будет есть система)
Если будут мысли, что еще можно поставить полезное в свободные isa слоты , поделитесь.

P.S. Найти нормальный корпус :/



Все в проводах, кудыть такая фотка нужна.
Вот ты положи на стол красиво, свет поставь - тогда будет интересно.



Делал на скоро руку.
Думаю тут вообще лучше все сфотографировать по отдельности



tuliss, ещё бы матплату на чипе с технологией NEAT, умеющую в UMA.



а зачем ? 4 метра для 80286 выши крыши. Я бы конечно с удовольствием взял бы серверный вариант матери 80286 с поддержкой 16 метров, только вот как то не попадаются. Это мать сделана на чипах TACT, еще я восстановил 80286 на классических чипах VLSI Technology.

P.S. Хотя я могу подозревать, что не так истолковал текст

---------- Сообщение добавлено в 00:50 ---------- Предыдущее сообщение размещено в 00:03 ----------

d
Оригинальный шнур !!!



tuliss, как зачем? Чтобы освободить стандартную память! UMA - Upper Memory Area, область между 640 и 1024 Кб.

А конкретно что за чип используется?

А шнур от Voodoo Graphics.



Опять непонятно зачем ? Драйвера сейчас хорошо написаны, да и надо то на 80286 cutemouse и русификатор. (кстати, есть аналоги keyrus ?) + поддержка сети.
Для 80286 раньше было свое решение EMM286 , в freedos свое писали, но когда я пробовал - работало ужасно медленно. В общем мне лично памяти хватает

Ну у VLSI же много чипов на плате.
UPD. За качество фото извините, ну нет у меня условий сейчас это все нормально снять.

Вот фото

Место чистки после батарейки

Было все очень плохо, как видно надо еще почистить дорожки и пропаять их.
Боюсь сам я за такое не возьмусь, кривые руки. Но мать работает, она работала и до чистки, важные узлы задеты не были.

Эту мать

спасти уже нельзя, она осталось на распай. Похожа на верхний вариант. Bios подходит, только во второй части тут прописаны тесты, а не бейсик.

Место гибели крупным планом

Еще одна 80286

тут уже встроенны com,lpt,hdd и fdd. Есть родная документация

Кстати,на потекшей матери есть микруха ECS-L102 8933 на восстановленной есть под него гнездо. Просто я пока не понял, зачем она вообще нужна.

Еще одна 80286

на базе чипов suntac и процессором siemens. Она зовется turbo, но является самой медленной из имеющихся 80286. Кстати,там две кроватки - одна под сопроцессор, а вторая ?

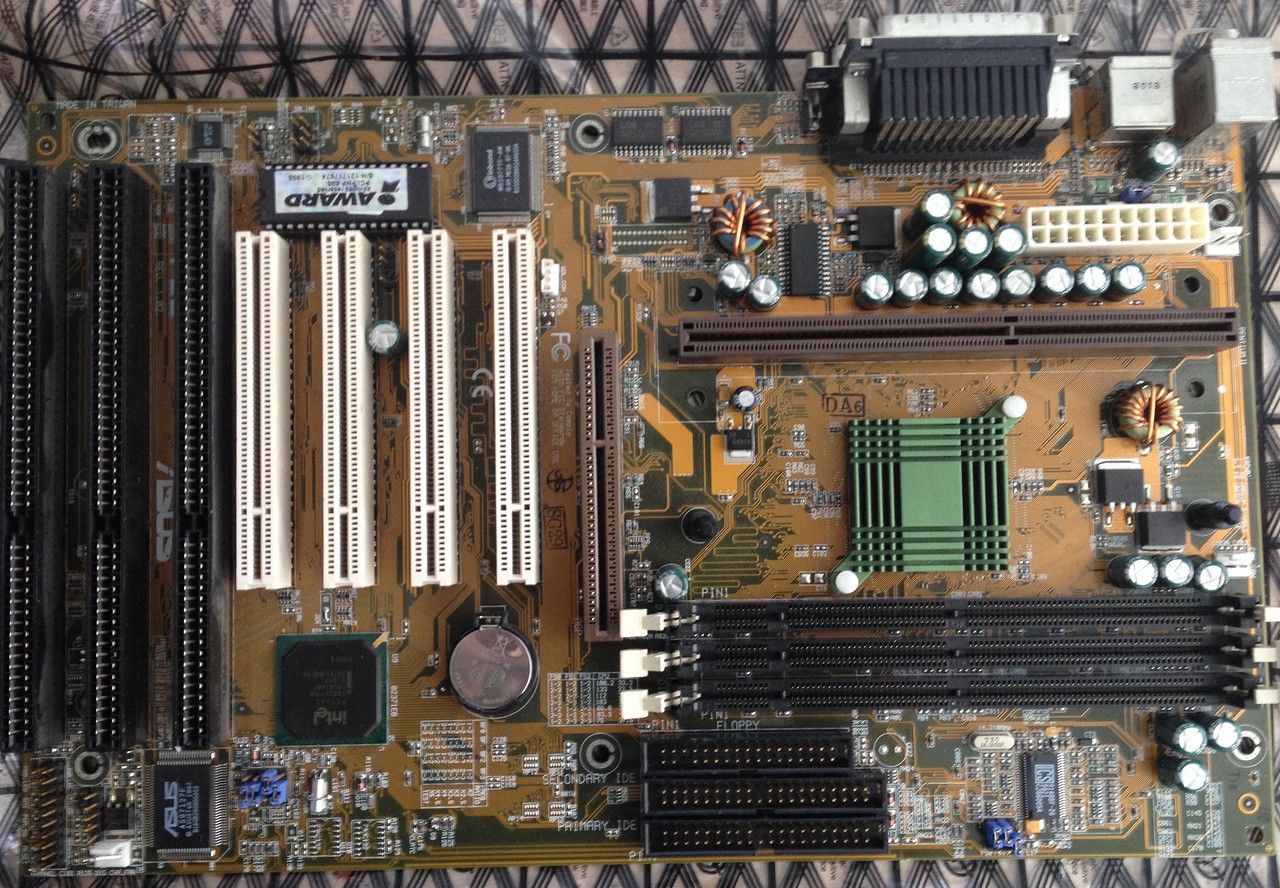

Asus P2B

классика. Планируется как основная для ретро.

Шим

на ней перепаял,как сумел. Теперь можно ставить P3-1.4

Asus P3B-F

для меня мало интересна, просто отдали.

Фото основной 80286

по просьбам, отдельно вне корпуса. На ней я модернизировал батарейку.

Установленно
tseng 4000

Мультяха Winbond

3com 3C509B-C

и звук SB2.0 фото не делал, оно тут где-то есть.

80286 toshiba

очень скучная и неинтересная 80286. Сделано на закате, этого процессора.

LAPC-I

фото его я уже выкладывал. Сейчас я напаял нормальные перемычки. До этого все замыкалось "соплей" из провода.

Ну и самое вкусное на сегодня

AdLib

К сожелению дискеты приказали долго жить, если вдруг у вас есть нормальные дампы,дайте знать. (vogons можно не предлагать)

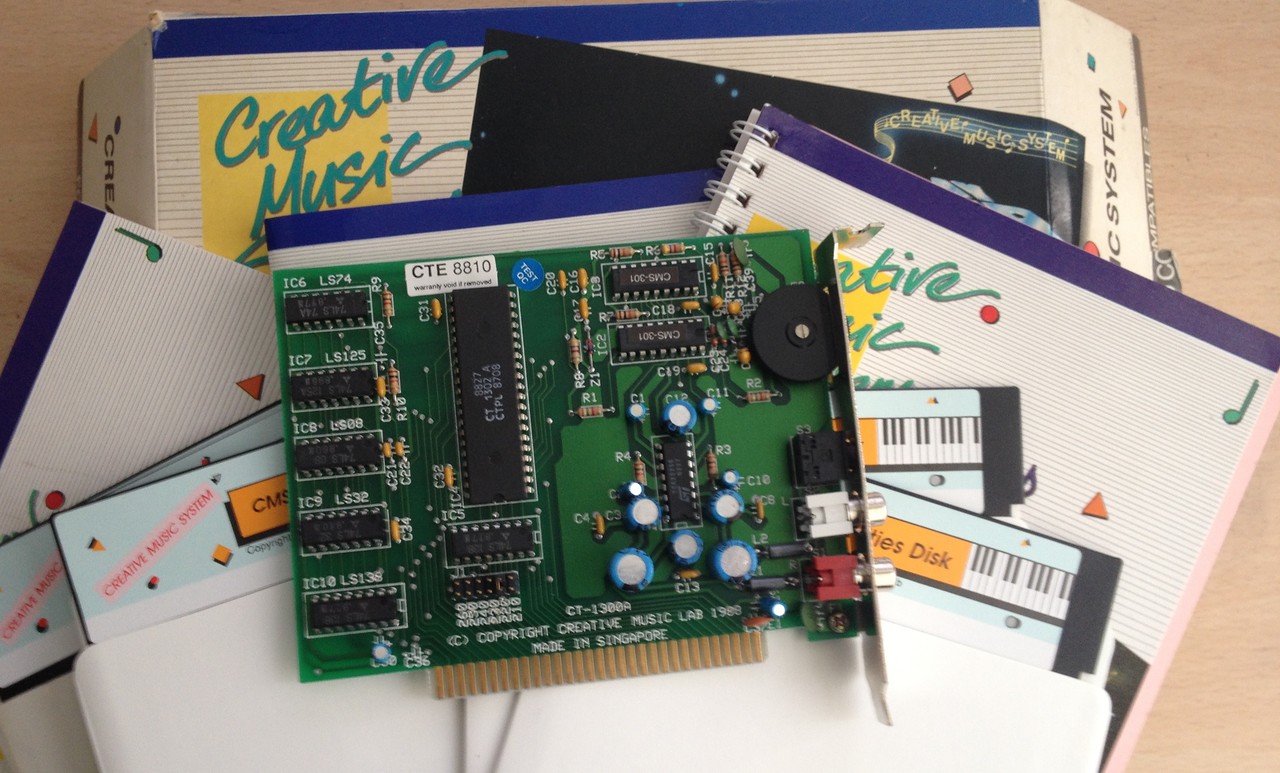

CMS или Game Blaster

Дамп с дискет сделаю, как только буду уверен в работе своих 5 дюймовых дисководах. Надо только найти дискеты

На сегодня все. Осталось конечно еще много чего интересного за кадром, но наступит тот день когда я все доведу до ума и все покажу



tuliss, вот чего не люблю, так это занятую стандартную память, у меня всё, включая переменные, буфера и т.п. перенесено в UMB. Естественно, в CMA остаётся часть himem.sys и emm386.exe.
