Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я то же не люблю, но я не вижу смысла заниматься этим на 80286. В массе своей машины имели 1 мегабайт и его как не странно для задач хватало. То, что у меня 4 мегабайта нормально можно использовать в win3.1 . Родных драйверов к матери уже не найти, а реализация во freedos мне не нравилось.

Кстати, можно ссылка на технологию NEAT , знакомое что-то но нормально не могу найти информацию.



Люди добрые, помогите пожалуйста кто разбирается, собрать интересные системы на базе 286, 386 и 486
Хочется осуществить это на базе не широкопотребных железок,
чтобы данные компы радовали не только мой глаз, но и понимающих в этой эпохе пользователей.
Я к сожалению никогда не имел 286 и 386, был у меня только первый комп уже 486 DX4-100, но на самых дешевых комплектующих, мать аналог Lucky Star и тд.
Если кто-то поделится опытом и подскажет за какими железками стоит гоняться для данных систем, буду крайне признателен.



И то и другое на ебае недавно было. CMS из Австралии и Адлиб из ГБ, вроде.
Оттуда брал?

---------- Сообщение добавлено в 22:29 ---------- Предыдущее сообщение размещено в 22:28 ----------

Двушки собраные на 3 сбис, вместо пачки логики.
http://en.wikipedia.org/wiki/NEAT_chipset



нет. Я то же видел этот лот, но они ушли за космос по цене (для меня). При этом кстати там был если я не ошибаюсь вариант Game Blaster, covox и disney sound.
До этого момента кстати я не знал, что covox делал звуковые карты
Комплект CMS я собрал из разных источников, теперь у меня две звуковые карты CMS.
Вторую свою я на днях все же востановил.

Еще у меня в планах есть восстановить коробку, точнее напечатать новую. Можно по разному к этому относится, но текущие состояние - обнять и плакать.
С CMS коробкой проблем не возникнет вообще, а вот у AdLib в логотипа и название использовалось фольгирование, что может очень сильно поднять цену на малую печать.

Блин, ну вот вроде смотрел wiki
Я видел варианты матери 80286 suntac как у меня, но с другими чипами. Можно было бы попробовать поиграть. Но запустится ли bios ?

---------- Сообщение добавлено в 23:45 ---------- Предыдущее сообщение размещено в 23:39 ----------

Вопрос зачем ? Как по мне c 80286 разброд и шатания. Каждый выбирает, что душе ближе и мог найти. Я пока для себя определил мать, мне интересную. Бренды как по мне были мало интересны и у нас в стране не популярны вообще. Например на phantom форуме я человеку передал монитор olivette , у него цель собрать полностью комп. Я ради Фана взял бы в кол-цию 80286 с поддержкой 16 мегабайт памяти.

Если брать 80386 и 80486 то интересные варианты были у Asus, найти матери я считаю большое счастье. К сожалению на моей asus 80486 есть глюки с которыми я пока не разбирался. Более реально найти Asus P1 варианты. Если опять брать бренды, то можно пока еще найти HP Vectra на 80486, но опять для меня это скучные варианты.



easy_john, А у меня основная часть плотно скомпрессирована на металлическом складском стеллаже до потолка, плюс к тому забиты антресоль, подоконники и большая часть шкафа для одежды
Жалко, нет отдельной кладовки, там стеллажи были бы больше к месту



286 - мать с процом на 16-20mhz, сопроцессор, видяха tseng et-4000ax.
близко к топу, при этом не сказать, что бы редкость.
Для 286 вообще сложно придумать что-то уникальное, все что ставилось на него, ставилось и дальше.

386 - вообще сложно придумать что-то уникальное. ну dx-40 проц и сопр. Ну такого же уровня видео.
Ну звук в виде sb-pro.
Но таких машин много. Уникального не соберешь.

486 vlb - мать с поддержкой 3v, проц 5x-133 или podp83, памяти 32-64 метра. можно кешем выпендриться, поставив 512-1024 кб.
видео vlb - или редкий 4-метровый matrox или 2-метровый tseng et-4000/w32 (найдешь miro video td20 live с тв тюнером - вообще круть).
Ну из звука добавь фидорулез комплект - gus classic + awe32+ db50xg.
Ну тут еще можно удивить vlb контроллером с собственным кешем, на ide или на scsi.
Я бы еще вспомнил первый 3д акселератор для PC - creative 3d blaster vlb, но ты его не найдешь.

486 pci - все то же самое (проц, память, кеш), разве что видео тогда trseng et-6000 с 4.5 метрами, ну и можно уже voodoo1 в пару ему. Звук такой же, или попробовать перейти на pci - vortex2/sb live!.
Опять же сложно уникальное подобрать, ибо все шло и дальше на пентиумы.

PS из этого всего сам больше всего люблю 486, так что по ним могу подсказать.

PS2 к каждой из машин могу посоветовать подобрать по редкому звуку, но это отдельная большая тема.



Меня бы из дома давно бы отправили. Хорошо, есть на работе место, где можно этим немного заниматься. Я же вообще погрузился в этом, после того как мне сказали разобрать антресоль, а там Много чего интересного и забытого.



tuliss, easy_john спасибо Вам за ответы!
easy_john
Буду рад если хотя бы по 486ому подскажите, по звуку ISA для той эпохи и по ISA видеокартам буду втройне благодарен. Кое какой ISA звук имеется, а по ISA видяхам я пустой.
Я нашел материнку socket1 для 486, но она имеет только ISA слоты, нету встроенных контроллеров на жесткий диск, флопп и т д, тоесть нужна еще мультикарта.
Так вот интересует Ваше мнение, для 486ого не будет ли странно выглядить подобная мать без этих встроенных контроллеров? На 286-386ых это вроде куда чаще встречалось. Спрашиваю потому что она мне понравилась внешне, но я не знаю насколько удачны на ней чипы ETEQ, первый раз про такие слышу.

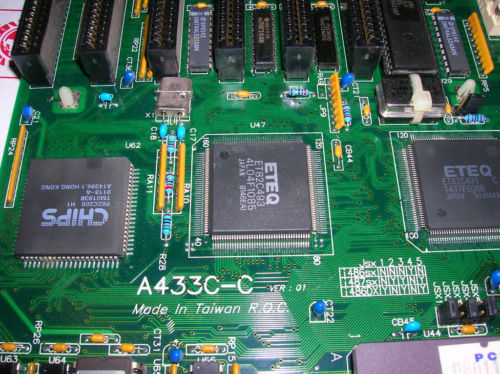

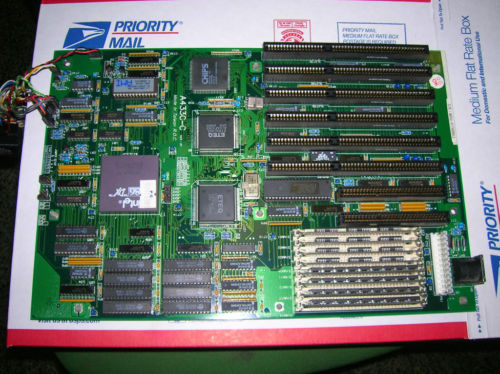

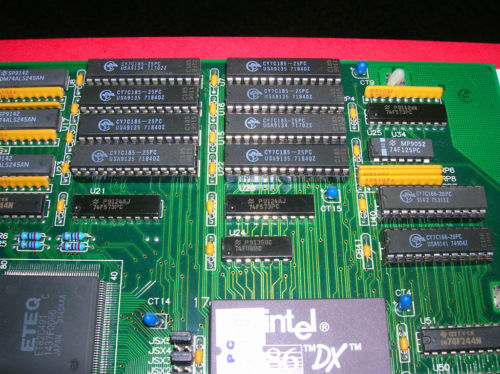

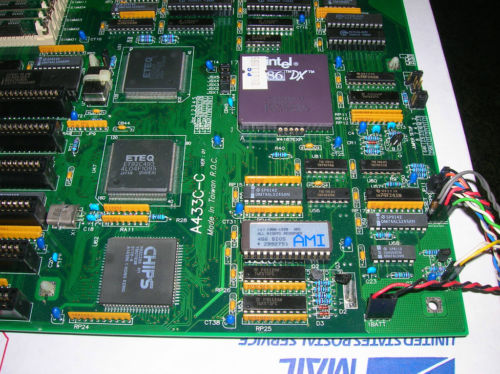

Вставлю сюда картинки где ее боле менее видно и жду Ваше мнение, хлам это или интересная мать.



dizzydevil,
А что с раширениями для PS/1, СиДюК и какая-нить хотя бы одна ISA платка на 16- бит, встанут?



приветствую, там только фирменное расширение в виде MCA имеется(с которого умельцы разводили ISA, но это паять надо), и есть еще разъем похожий как для FDD шлейфа, в который вставляется фирменная звуковая плата.



По ISA видео, самое интересное это tseng 4000. Но для начало можно обойтись и другие.
Со звуком все сложно. Скорее всего могло стоять от adlib до sb pro 1/2
Более грамотные поправят

Это как раз нормально. (по крайне мере я так думаю). Посмотрите у меня только 1 80286 имеет встроенный контролер. В массе своей все ставилось отдельно.
Вообще я хочу найти 80286 или 80386 на чипах POACH от ZyMOS.

Я услышал про ETEQ когда была эпоха P2 вроде. Она делала чипы, которые были клонами VIA. В общем нефантан. Конкретно эти надо смотреть.
Вообще на 80486 уже интересно найти материнки на чипсетах от intel.
Для 80486 это i420TX Saturn и i420ZX Saturn II

Я посмотрел, картинка с ebay ? Если да,то цена как по мне конская за такую плату.
Как вариант мониторить phantom,molotok, avito. На молотке часто вижу человека с phontom который продает 80386 и 80486. Еще на molotok пачками продавали в прошлом году hp vectra.

По поводу интереса или хлам. Тут вопрос филосовский. Как по мне, любая старая железка может быть в той или иной степени интересна. Иногда бывает так, что она интересна лично мне по разным причинам, другим нет.



Да фото с ебея, там просто лучше ее видно, такая же есть на молотке, но фото более темное. Если брать то конечно с молотка.



Ну если вдруг будите брать, всегда просите фото крупное с местом где батарейка. Переодически на молотке продаются с уже потекшей. Например сейчас там продается 80286 с явными следами окиса за 1000 рублей



tuliss, Спасибо за большое количество ссылок, материнки конечно все брендовые почти, присматриваюсь!
Сокет 7 пока не интересен, я все же склоняюсь максимум к 486



Тогда я бы рекомендовал искать на чипе intel saturn



... А у меня всё скромно...



Была ещё пятая, тоже PCI, но уже избавился...



Мини-486

Встроенный VGA, флоппи, ИДЕ, всё как положено. Сокет 3, питание на всю систему подаётся отдельно. 2 ISA.


Планируется дальнейшее изучение и восстановление.

Ну и хлам под восстановление

Всякие разные убитые 386, 486, П1 матери, некоторые только в помойку, некоторые вполне восстановимы. С сопроцами, кстати!



Это лучше в теме Звуковые карты для дос обсуждать http://www.old-games.ru/forum/showthread.php?t=57687
Тем не менее, копмлект скажем из awe32+gus classic+lapc будет исключительно интересным.

Чисто isa - пожалуй tseng et4000ax - хорошая рабочая лошадка. Можно взять cl5429 с мегабайтом, но не сказать что она лучше.

По мне - совершенно неинтересная мать.
Это ранние 486, которые по факту мало чем от 386 отличаются.
Ну соберешь на ней систему, а в чем уникальность?
Из реально интересных 486 я бы назвал системы с шинами vlb или eisa.
Первое собрать реальнее и проще заставить работать в топовой комплектации. А с eisa можно по нерешаемым граблям совместимость ходить долго и упорно.

Встроенные мультяхи вплоть до 486/pci - редкость.
95% матерей от 286 до 486 были без них.
Например 486 vlb с мультяхой я знаю всего модели четыре (с более чем сотни выпускавшихся).

Не сказал бы, ну я видел десяток 286 матерей с мио, но то же редкость в основном или какой-нить бренднейм под уникальный корпус.

---------- Сообщение добавлено в 22:43 ---------- Предыдущее сообщение размещено в 22:40 ----------

Интересно с точки зрения найти, но не интересно с точки зрения собрать на них систему - чипсеты получились у интела довольно сырые.



lapc у меня нету и наврятли появится, а вот остальные из звуковых карт имею.
склоняюсь к матери с vlb и 486ым, на интеловских чипсетах я такой особо не нахожу, может есть проверенные интересные варианты?
Прочитал в одно зарубежном посте что Tseng 4000 имеет глюки в некоторых играх от Apogee,
можешь это подтвердить?
процитирую
et4000 also has probs with scrolling. Especially in older games, like Apogee's titles that are ultra-fine for a 386 machine. IMHO you need a 1MB cirus or S3 card, compatibility is more important than some more frames in an ancient benchmark... after all you have a 386, hardly a speed killer

---------- Сообщение добавлено в 23:59 ---------- Предыдущее сообщение размещено в 23:48 ----------

Мне на глаза чаще попадаются матери на чипах от UMC, что скажите?



Почему нет? Если цель стоит, то найти можно. За прошлый год-полтора у меня три штуки было.

Какие еще есть под рукой?

Проверенный вариант - asus VL/I-486SV2GX4. Но найти сложно.

Какой именно tseng?
Если et-4000ax - то это вообще эталон, у него нет проблем с совместимостью.
Если про et-4000w32p на vlb, то, как и многие другие не isa видяхи, у него есть проблемы с совместимостью. Но надо понимать, что речь идет о небольших артефактах или дергающемся скроллинге в десяти играх использующих редкие видеорежимы из тысяч игр выпущенных под дос.

Под 486 все эти sis/umc/... чипсеты были вполне ок.
Критерии хорошей vlb матери:
- поддержка 3v процессоров (это обязательно, иначе не поставить интересные процы),
- хотя бы 2 слота simm72 (память проще найти),
- 2-3 слота vlb, 6-8 слотов isa всего.
- не впаянный биос (обычно это признак фейкового кеша на матери).
дальше по доке
- поддержка 5x86 процессора,
- поддержка 512 или 1204 кб кеша,
- пины для ps2 мышки (опционально).

---------- Сообщение добавлено в 23:22 ---------- Предыдущее сообщение размещено в 23:16 ----------

Ссылка на совместимость видеокарт со старыми дос играми (взяты практически только проблемные игры) http://gona.mactar.hu/DOS_TESTS/
Из vlb я бы советовал et4000/w32p. Можно поискать S3 924/928/964, но они редкие и могут оказаться медленнее тсенга.
