Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Паша проверь личку плизз.



Уже проблема. Нашел два - обы какие. Думаю (тут уже фантазия) - сделаю корпус под себя.



Кто хотел NEAT 286? А вот она http://www.ebay.com/itm/131535601683



Там есть интереснее:

http://www.ebay.com/itm/141692413085

Я думаю взять. Плохо то, что untested.
Да и цена конечно ...



Всё как-то забывалось.

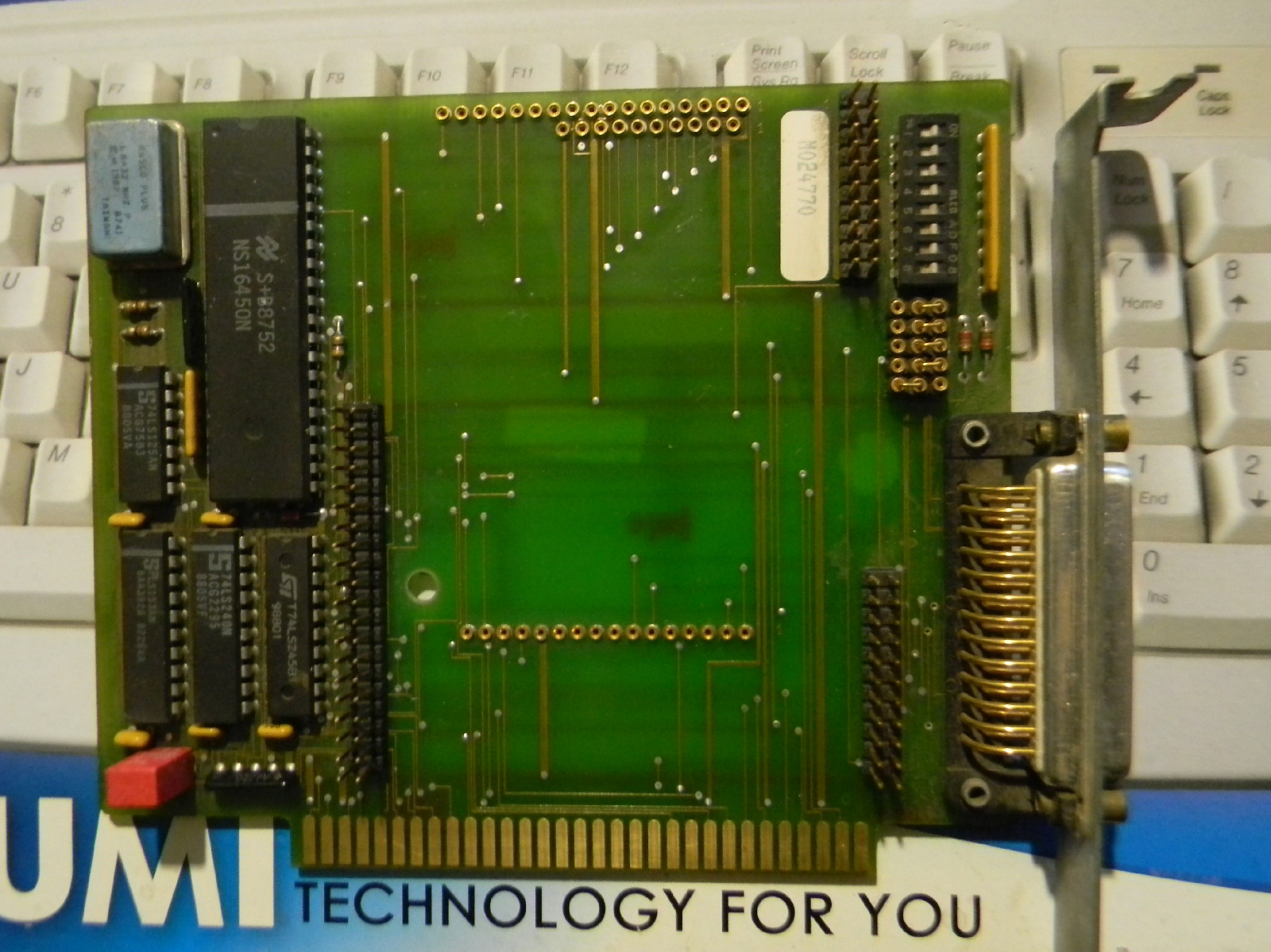

Есть вот такая платка с COM-портом (DB-25):

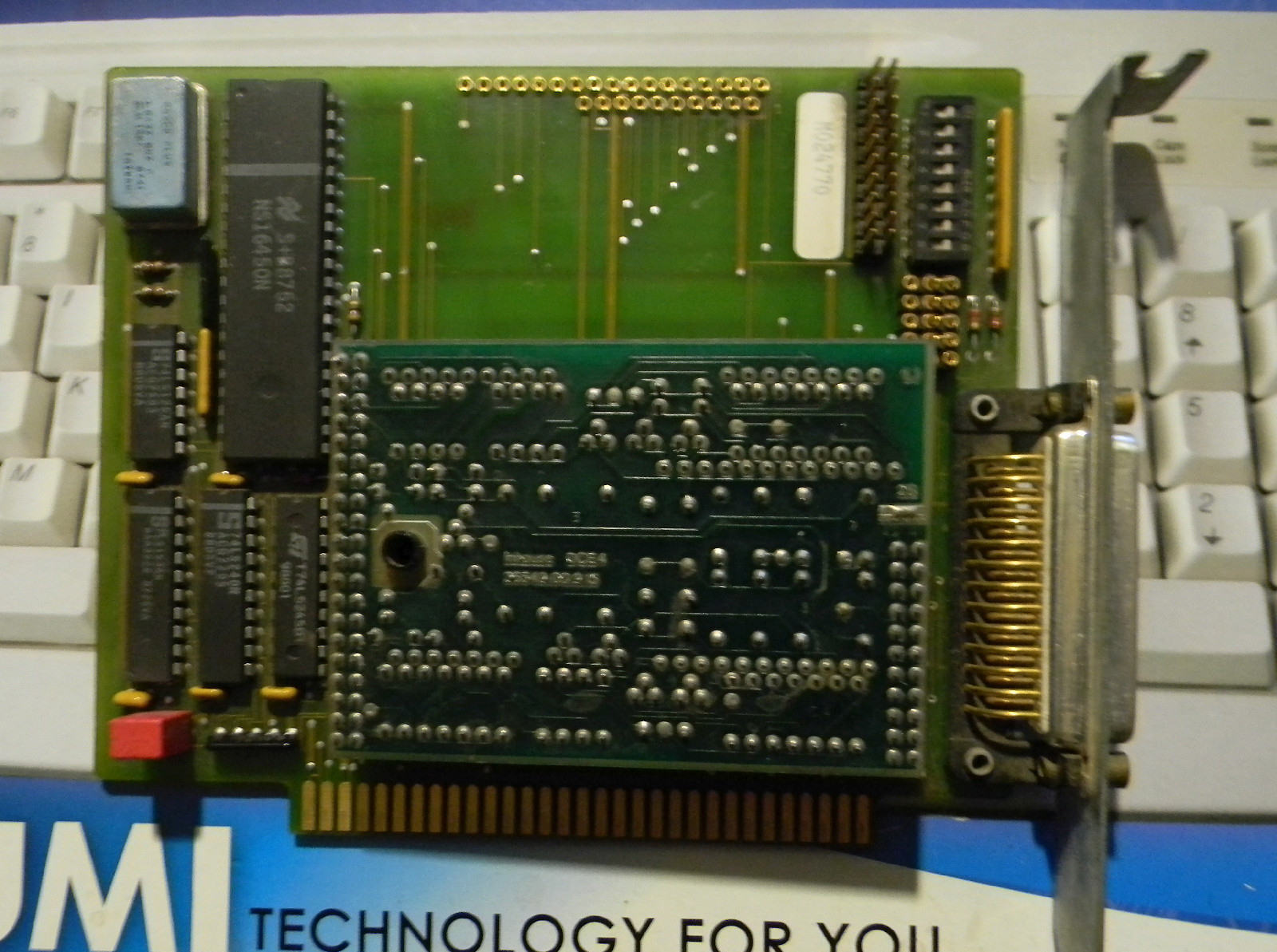

На неё вешается некая «дочка»:

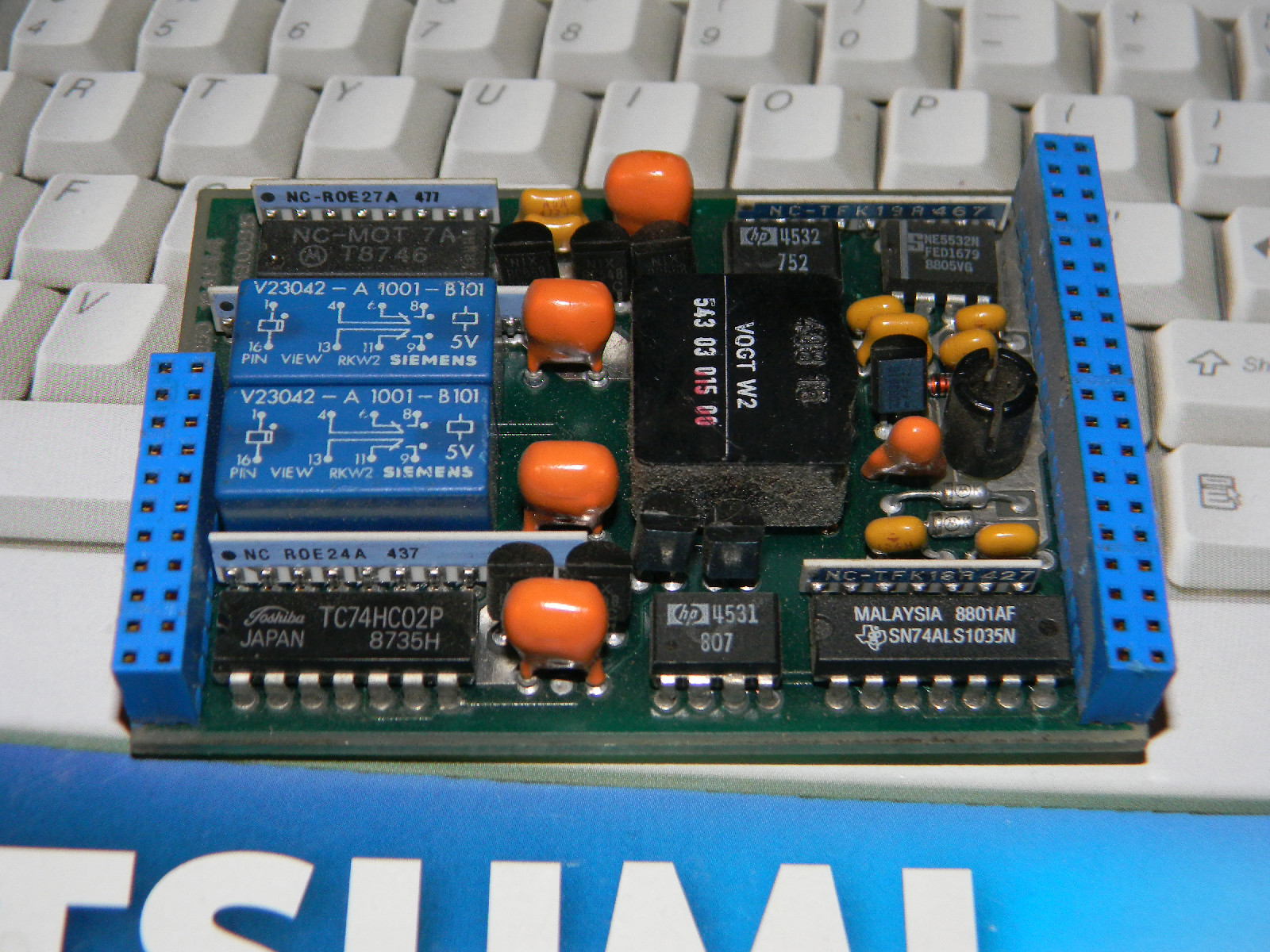

Изнутри:

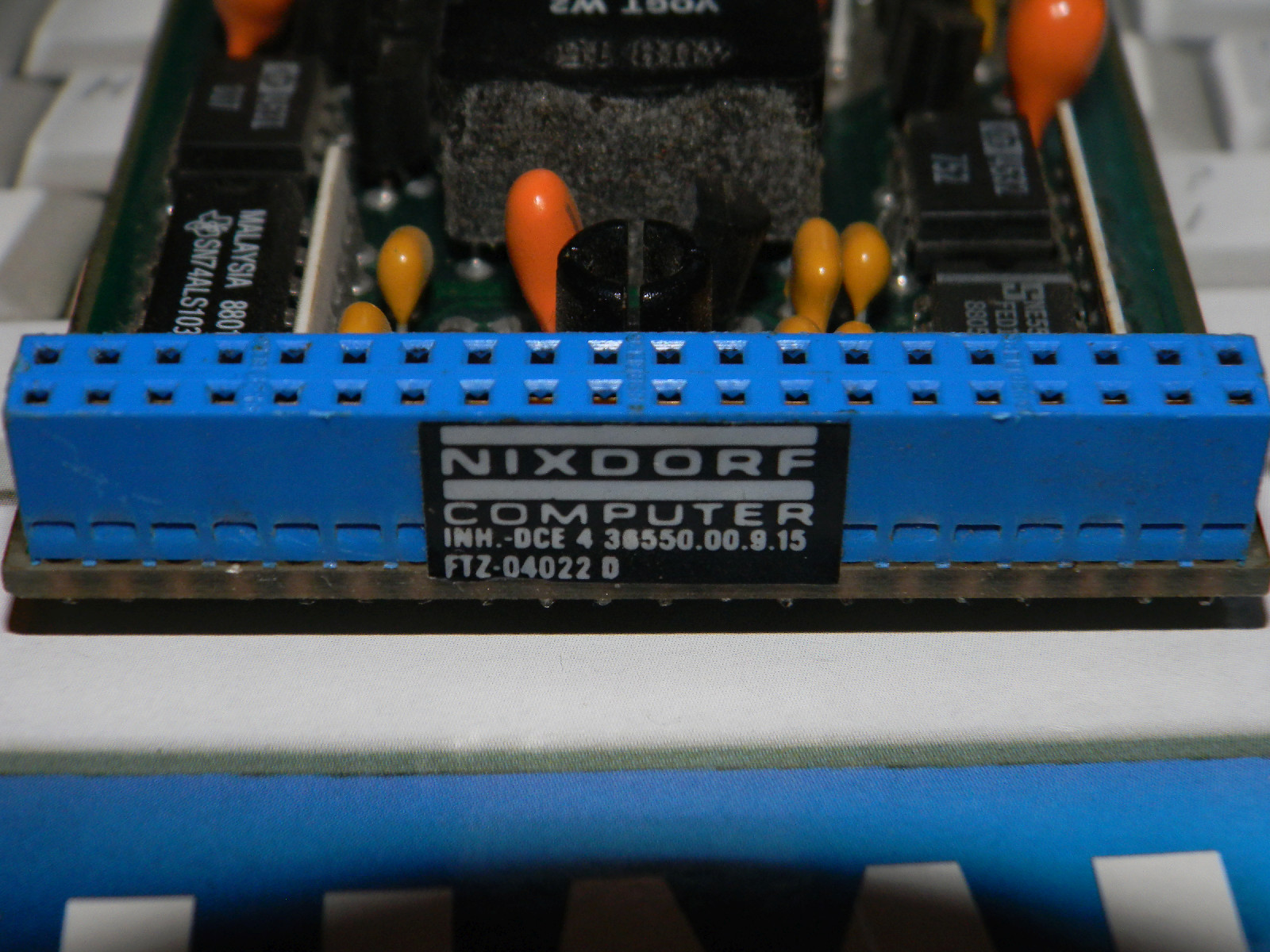

Ещё:

Что бы это могло быть? COM-порт без неё работает, проверено (на мышке по крайней мере).



Сегодня праздник у крысят, сегодня будут танцы!

Теперь полный комплект.

--- добавлено 18 июн 2015 ---

Надо по микрухам пройтись, посмотреть по даташитам.
TC74HC02P - это C-MOS QUAD.

И просьба,может под cut такие здоровые картинки или как вариант миниатюры забацать.



В общем душа не выдержела и я заказал asus cache 80386 мать.
Перед этим я еще и поторговался , так как цена в 75$ много будет.

Как будет на руках сделаю фото, надеюсь она будет в рабочем состоянии.



Сегодня небольшой улов, но очень шикарен.

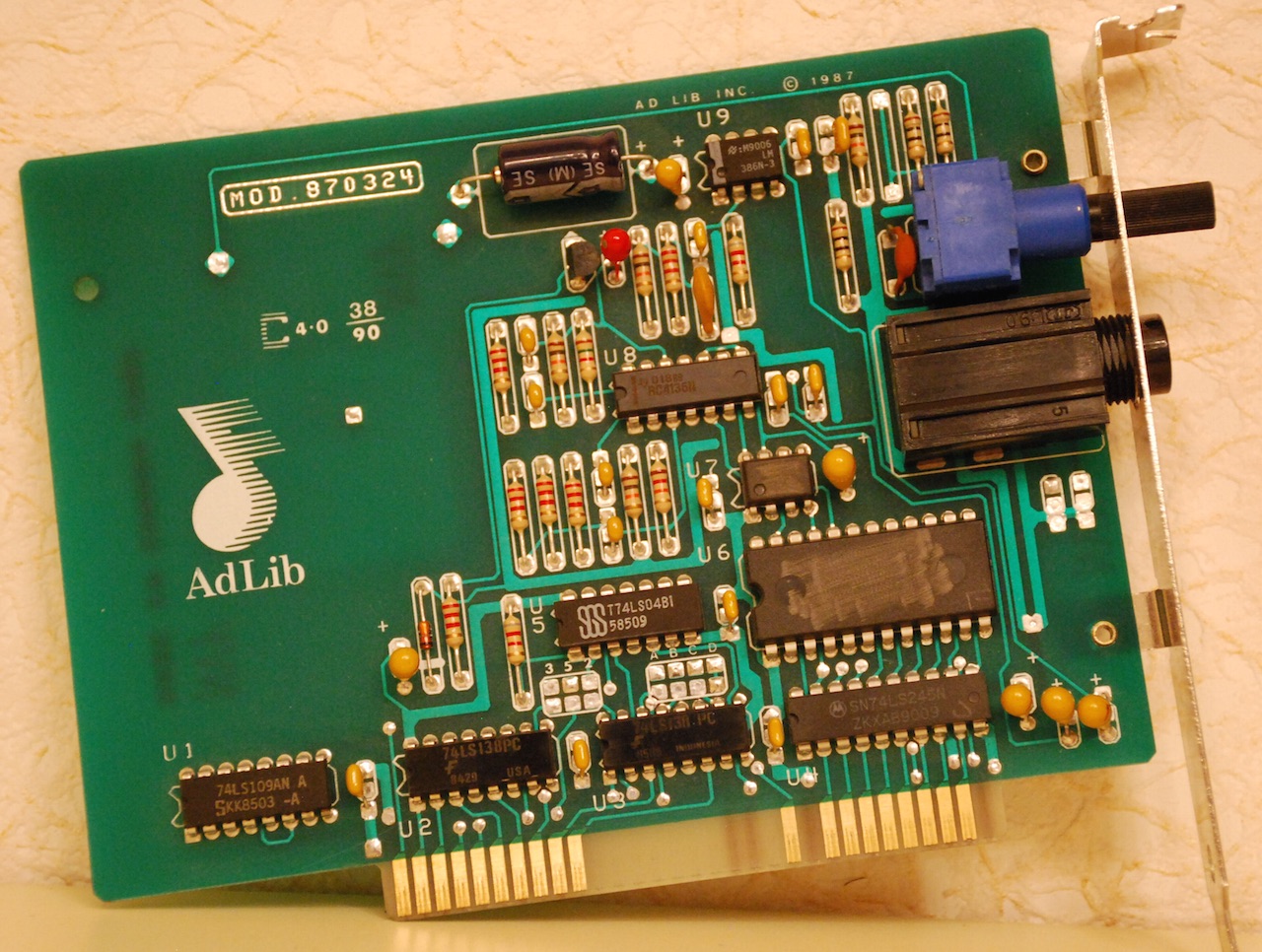

Ранняя версия adlib.
Замазанные микросхемы и большой разъем Jack.

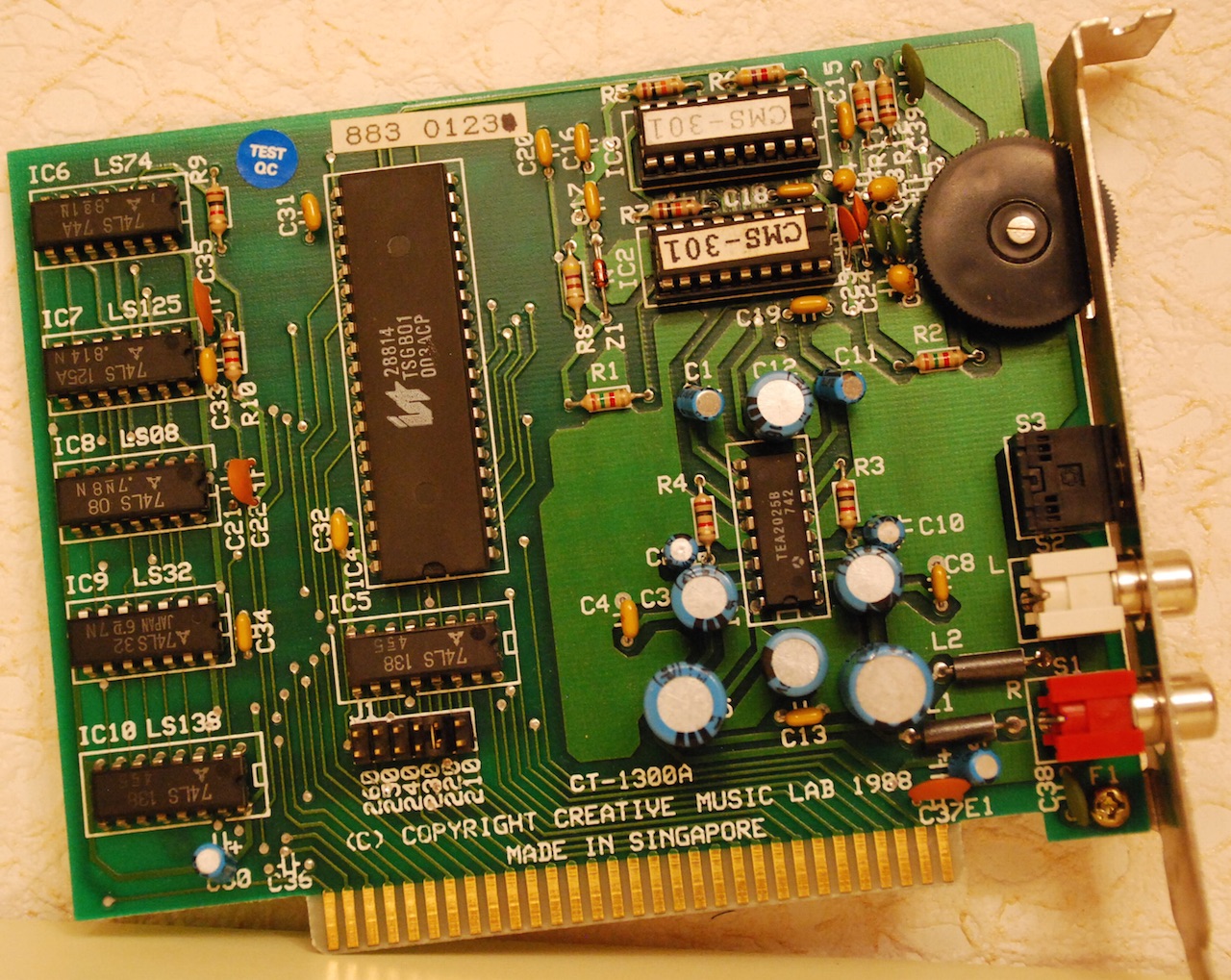

Creative ct-1300a.
Немного другая маркировка микросхем, есть возможность снять чипы cms-301

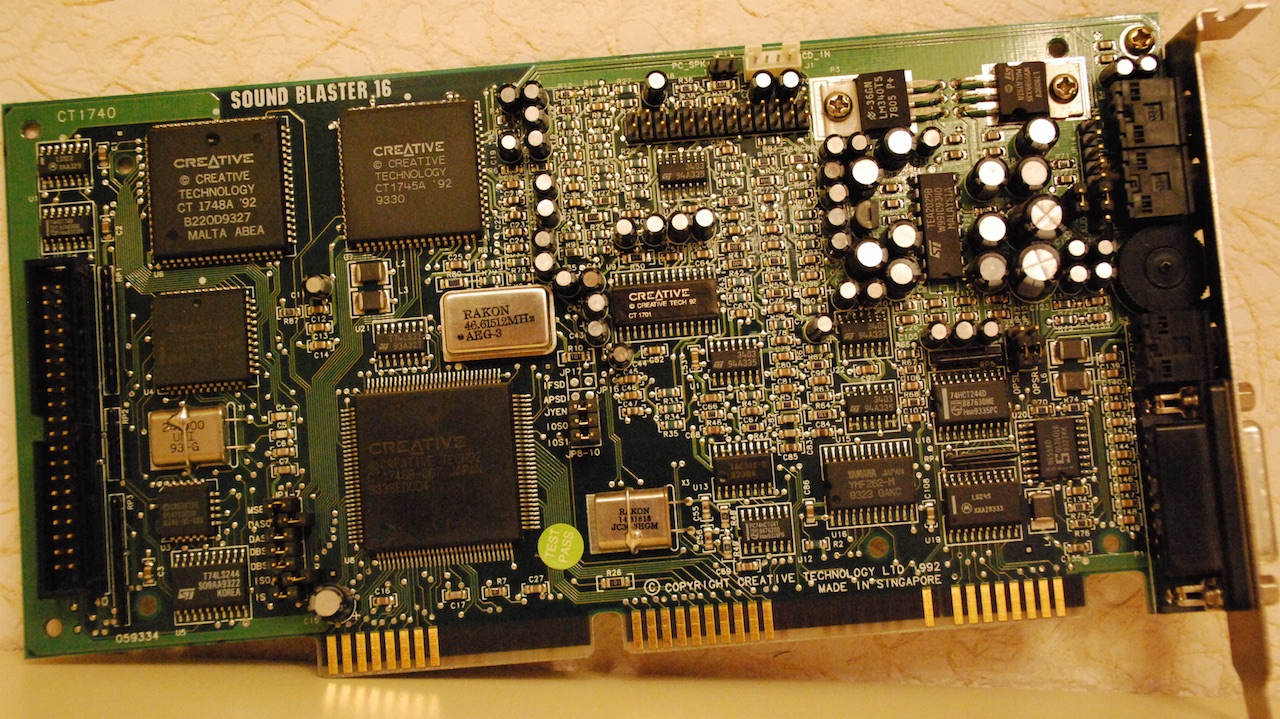

Ct-1740 - относительно интересная.
Впаянный CT1748A. Самое хорошие, что DSP 405.
Очень хочется надеятся, что в wolf3d звук будет нужный.
В другом случаи, я сдаюсь и придется ставить две карты :/



Продолжение эпопеи с миниатюрным 486-компьютером Carry I.
Одна материнка таки оказалась рабочей. Ni-MH-аккумулятор на БИОС впаял новый, купленный на радиорынке за 70р. Гнездо с 2032 батарейкой не рискнул впаивать, он ж будет её заряжать. Вначале всё выглядело вот так

Потом, когда работоспособность подтвердилась, машинка была собрана в корпус

Т.к. она питается не от одного напряжения, а от нескольких, было решено спаять переходник на стандартный АТ с параллельно-соединённым жгутом Molex (для питания харда)

Благо, цвета аналогичны стандартным.
БИОС у машинки оказался Award

Конечно же, первым делом выставляем дату, время, а потом в пункт IDE HDD AUTO DETECTION

Он определил хард. Пока поставил 340МБ-хард с 486-машинки IBM ValuePoint, которая была разобрана из-за нерабочего ИДЕ-контроллера (микросхема на материнке покрылась сильным окислом, который разъел контакты)

Следующим этапом была установка ОС. 95 для такой машинки будет чересчур жЫрно (пойти пойдёт, только охота ли терпеть сильные тормоза?) поставил MS-DOS 5.0 с дискет, далее следует установка Windows 3.11.


Понаставив игрушек с дискет можно и поиграть, например, в Dangerous Dave III


Конфигурация компьютера на сегодняшний день такая: Intel i486SX/25MHz, 4MB RAM, 340MB HDD, VGA.
Единственный косяк - несмотря на настройку джампера частоты он всё равно работает как 33МГц.

В планах поставить звуковуху (хотя бы ESS1868). В следующий выходной куплю на барахолке кассовый мониторчик XORO за 200р для продолжения миниатюризации системы.



Там надо диод обычно выпаять, его по дорожка легко найти. Обычно их там группа из трех,четырех.



В общем ты прав. Занялся я своей 80286 и грустно, памяти много - толку мало. Может все же есть варианты, если мать не умеет UMA ?

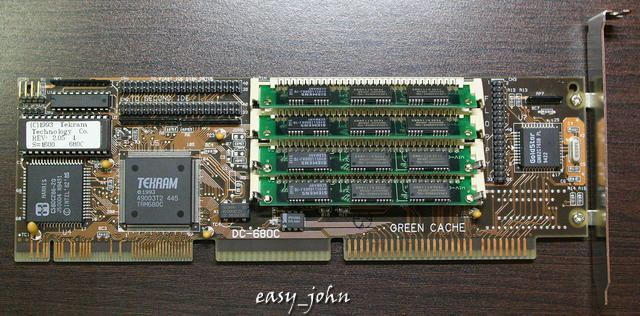

Tekram DC-680C - VLB IDE cache controller.
.

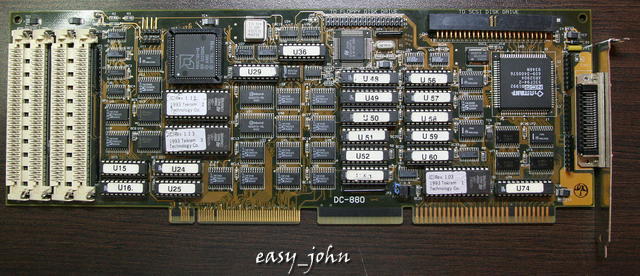

Tekram DC-880 - VLB SCSI cache controller.
.



Производительность бы в чем замерить, очень интересно было бы посмотреть результаты.



Измерял линейное чтение (не самый хороший пример)
Обычный VLB котроллер под досом, умеющий pio0 (600ms) - 1.7-1.9 Mb/s
Обычный VLB котроллер под досом, умеющий pio3 (240ms) - 2.3-2.9 Mb/s
Tekram DC-680C под досом, с диска (pio3) - 2.0 Mb/s, с кэша - 16.9 Mb/s
Tekram DC-880 под досом, с диска (scsi2) - 2.3 Mb/s , с кэша - 6.1 Mb/s
Но это пока не проверенные, сырые тесты. Надо найти нормальную утилиту для тестирования сложных ситуаций.

Больше всего, конечно, кэш сработает при копировании мелких файлов и работе в win, в то время как обычному винту на копирование каждого файла надо сходить в fat, записать данные, сходить в fat и так далее, WB кеширование делает запись большими блоками, реже гоняя головки винтов. Я уже приводил пример, что установка винды на кэш-контроллере проходит в 2 раза быстрее, чем на обычном, на одном и том же винте.

ЗЫ почему я перестал получать на почту уведомления о новых письмах в темах? У всех так?



Я так понимаю стояло на серверах такою чудо или мощные Workstation ?
год 93 , на плате 80286 проц, втыкалось наверно в 80386/80486 ? Думаю больше в 80486, а стоило наверно космические деньги !

Я получаю, все ok!

P.S. Воткнуть бы флэш накопитель, что бы потолок увидить.



как его этот кеш тормозить будет ? Или тройного кеширования хочется ? А что - воткнуть кеш в кеш и так по цепочке.



Но ведь это всё и программно можно сделать.



Сдаётся мне, easy_john создаёт некий глобальный список, каталог всего, что когда-либо для каких-либо целей можно было реализовать на ISA. И не важно, что там можно решить программно, а что нельзя. Иначе не объяснишь его упорное собирательство ISA-плат.



@LANRUS, ну так тема то "музейная" и @easy_john вообще колосс я бы сказал ! Безусловно многое из того что реализовано на ISA рар само по себе, независимо от степени нужности. Так что с моей точки зрения он делает важное и полезное дело. Желаю ему в нём удачи и всех благ !



С удовольствием присоединяюсь! Не с издёвкой, не с иронией, а именно с удовольствием.
