Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Колючий, ширина шины памяти у меня 64 бит.
Возможно, ты прав.



У меня есть такая, правда уже не помню что она из себя представляет. Самый дешман дешман. Я ее использую для тестовых стендов, когда работа мат платы не известно и если сгорит, не жалко.

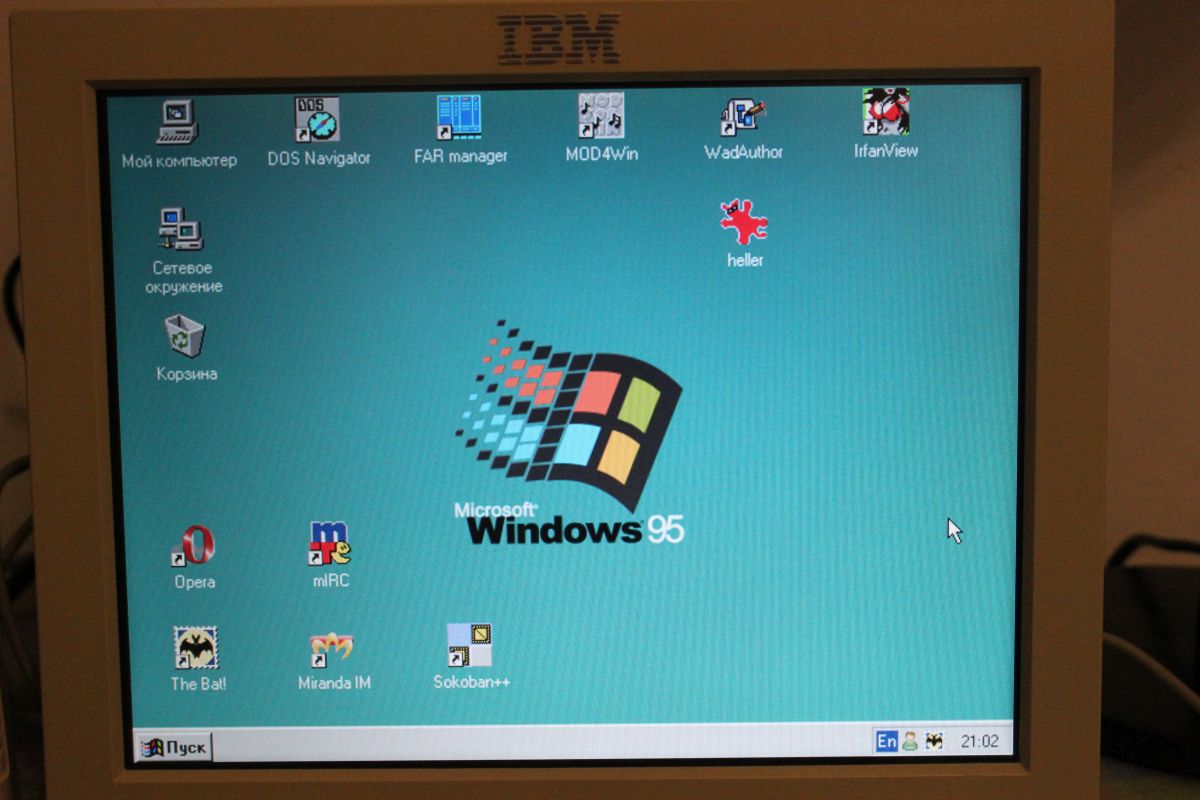

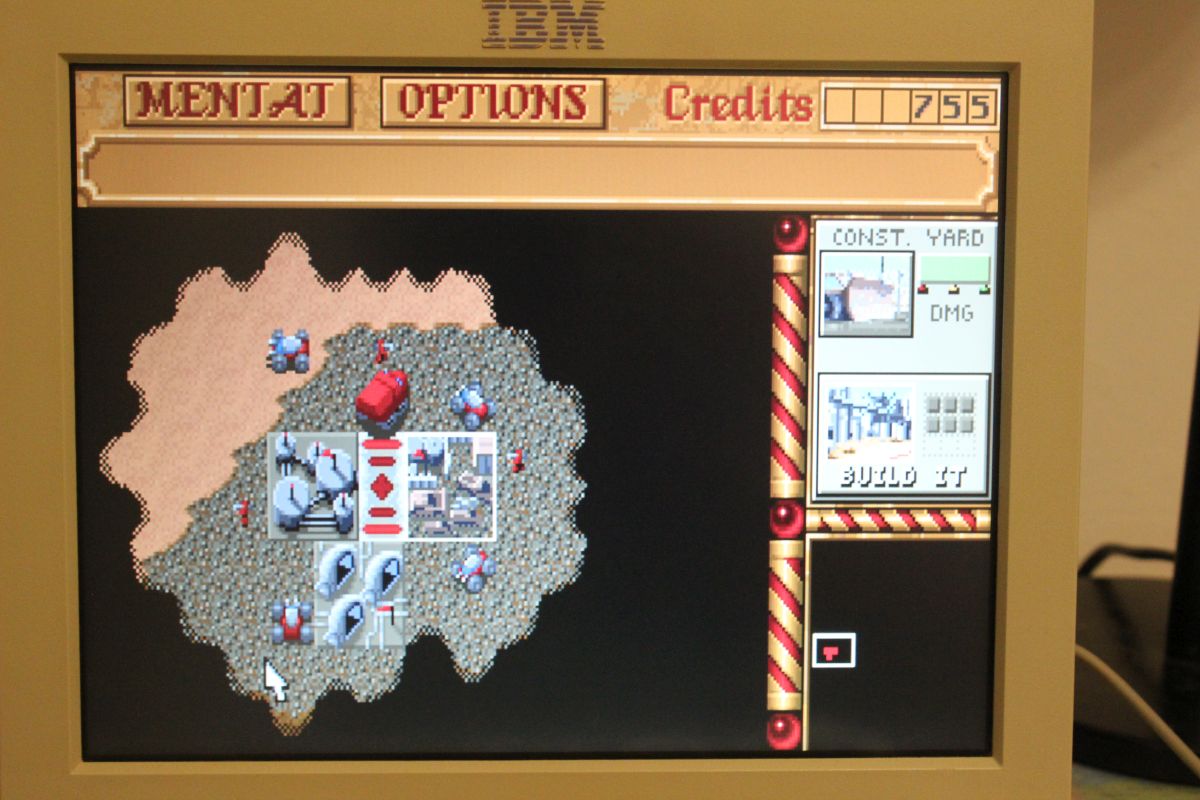

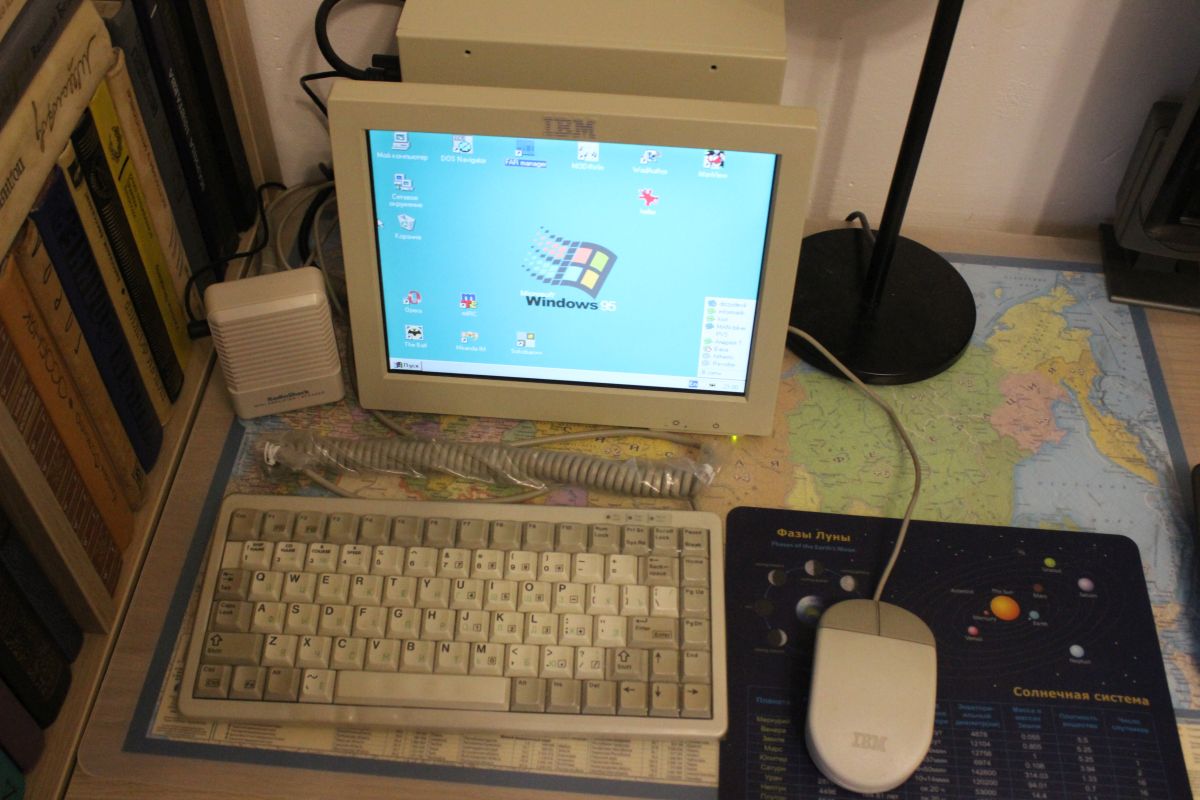

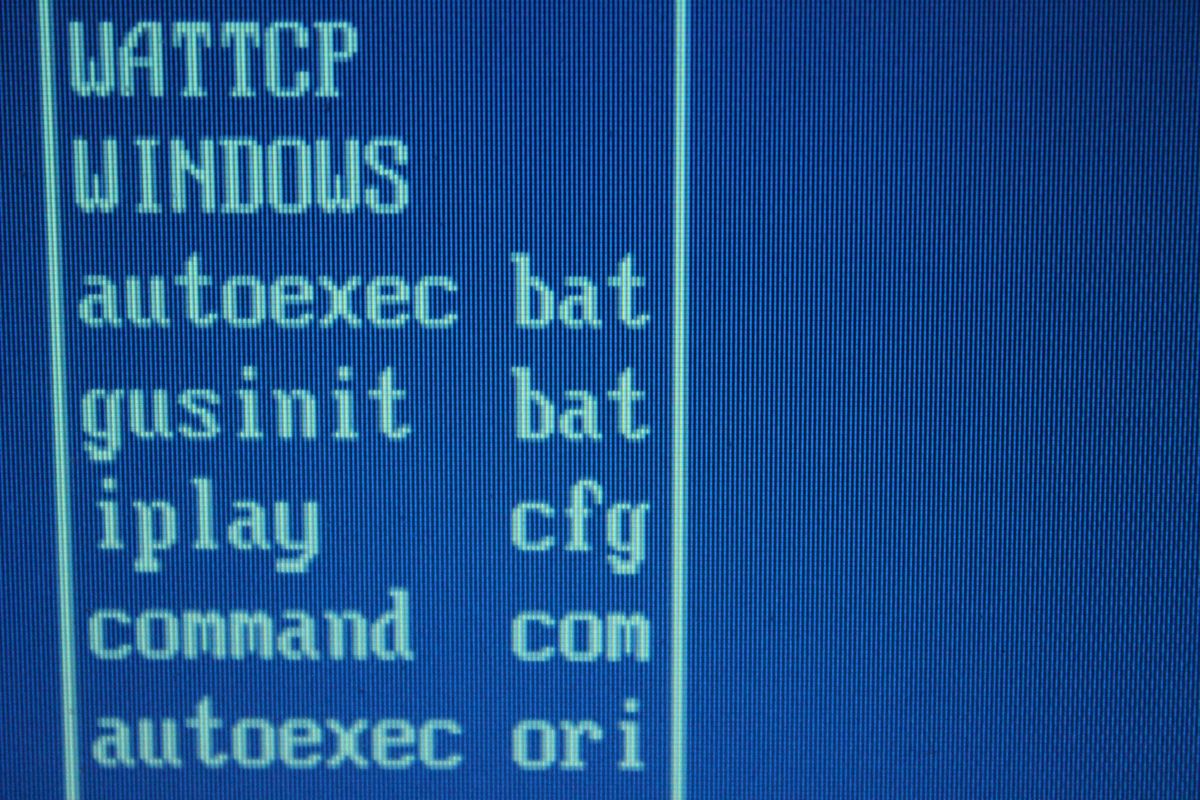

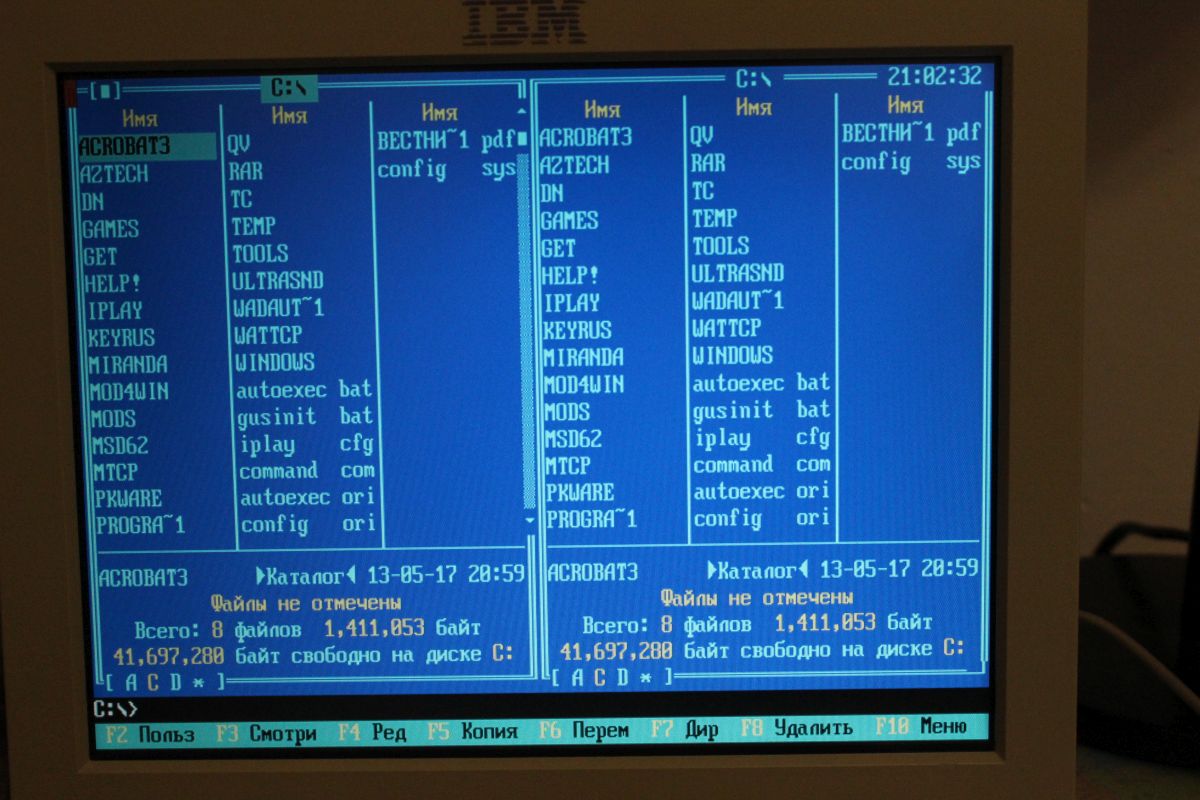

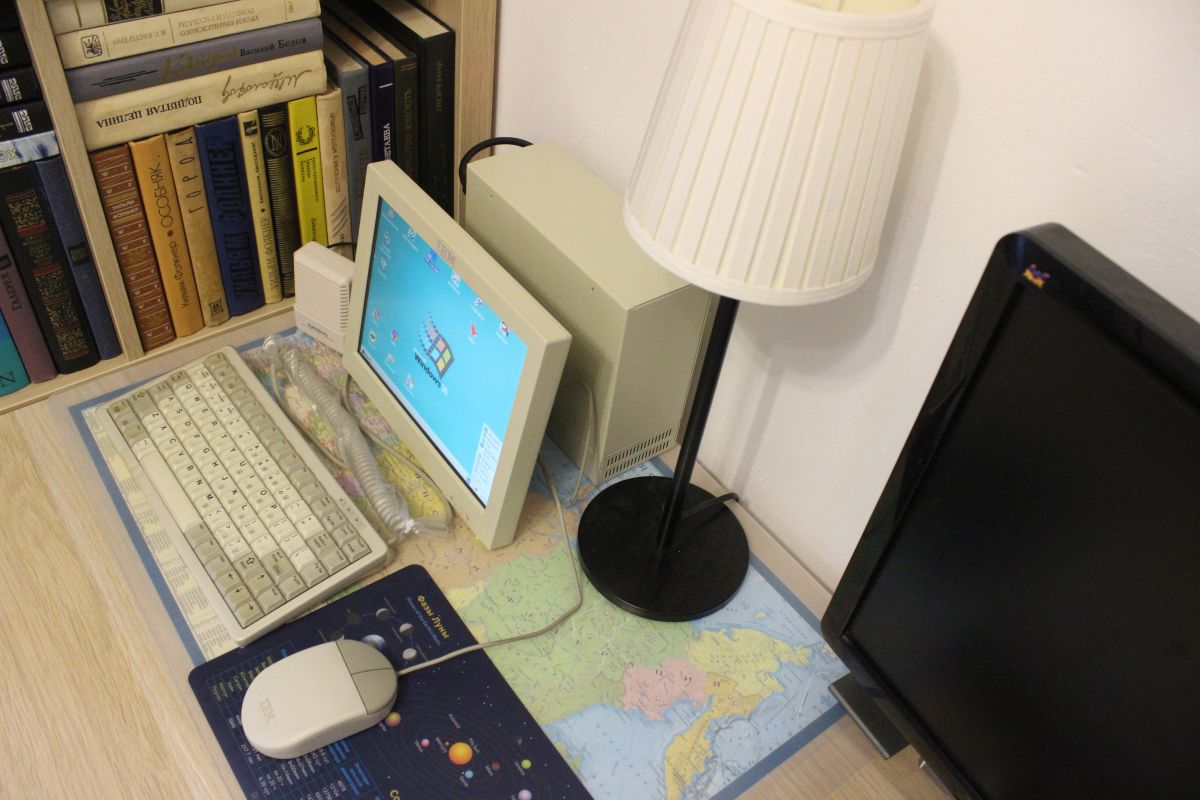

Приобрёл 10-дюймовый POS монитор IBM 4820-1WD. Вполне классический угловато-квадратный дизайн первых настольных ЖК мониторов, соотношение 4:3, толстый бежевый пластик. Только очень маленький, лёгкий (1300г), рабочее потребление - 12W. Вывести картинку с какого-нибудь ретрописюка "на коленке", в условиях очень малой площади - самое то. Может стоять вертикально без ножки. POSовость ничто не выдаёт - все связанные с этим причиндалы приобретаются и навешиваются на него отдельно. Вполне обычный старый ЖК, только крохотный.

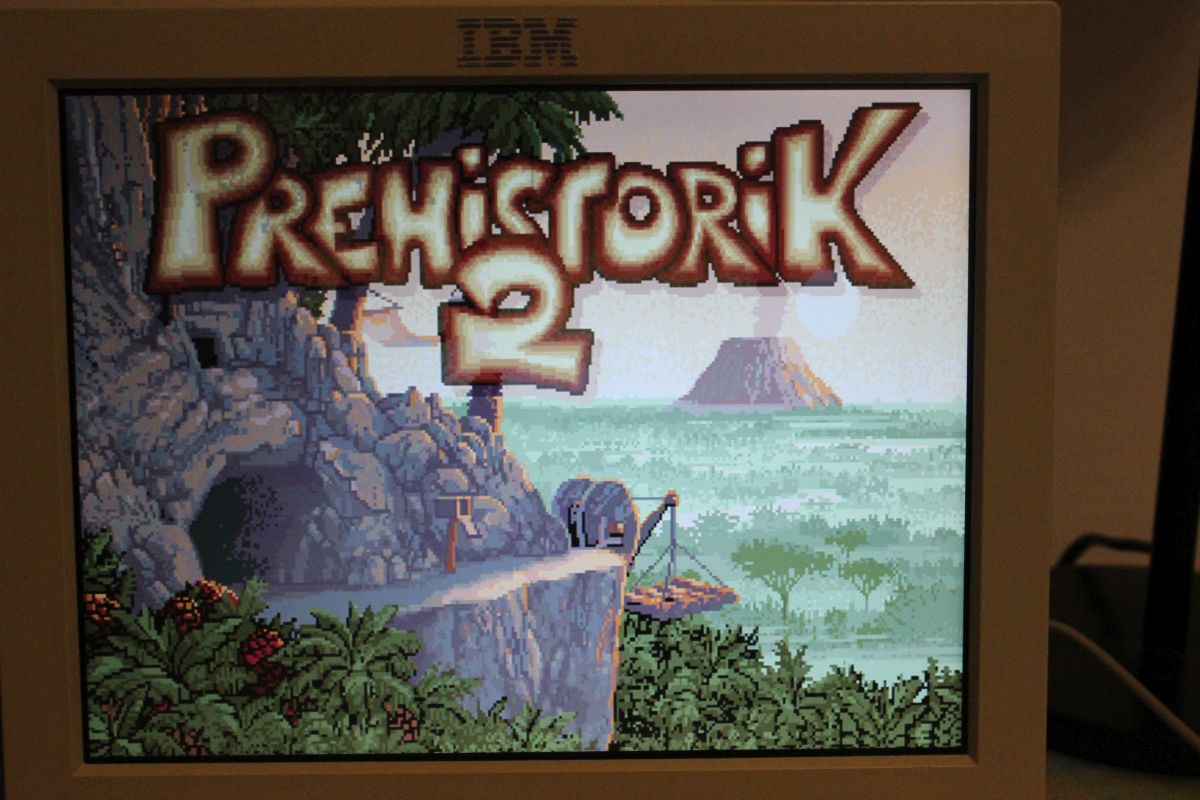

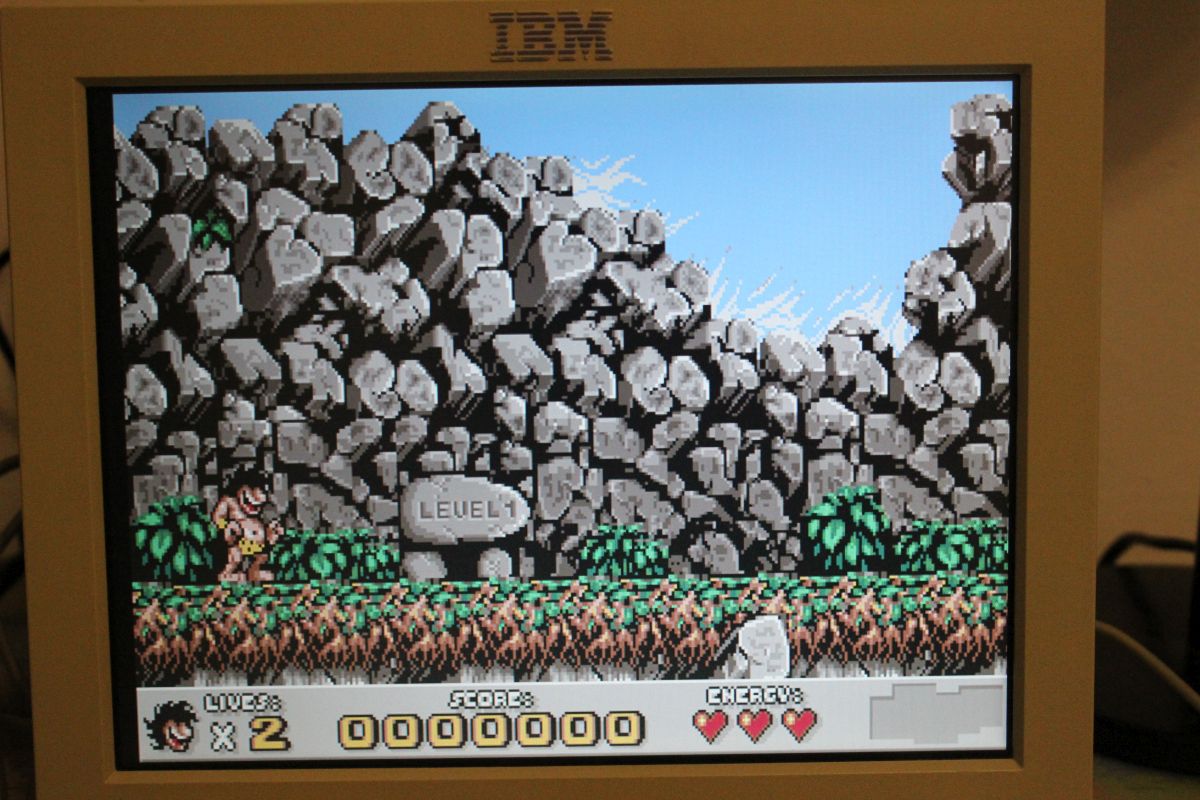

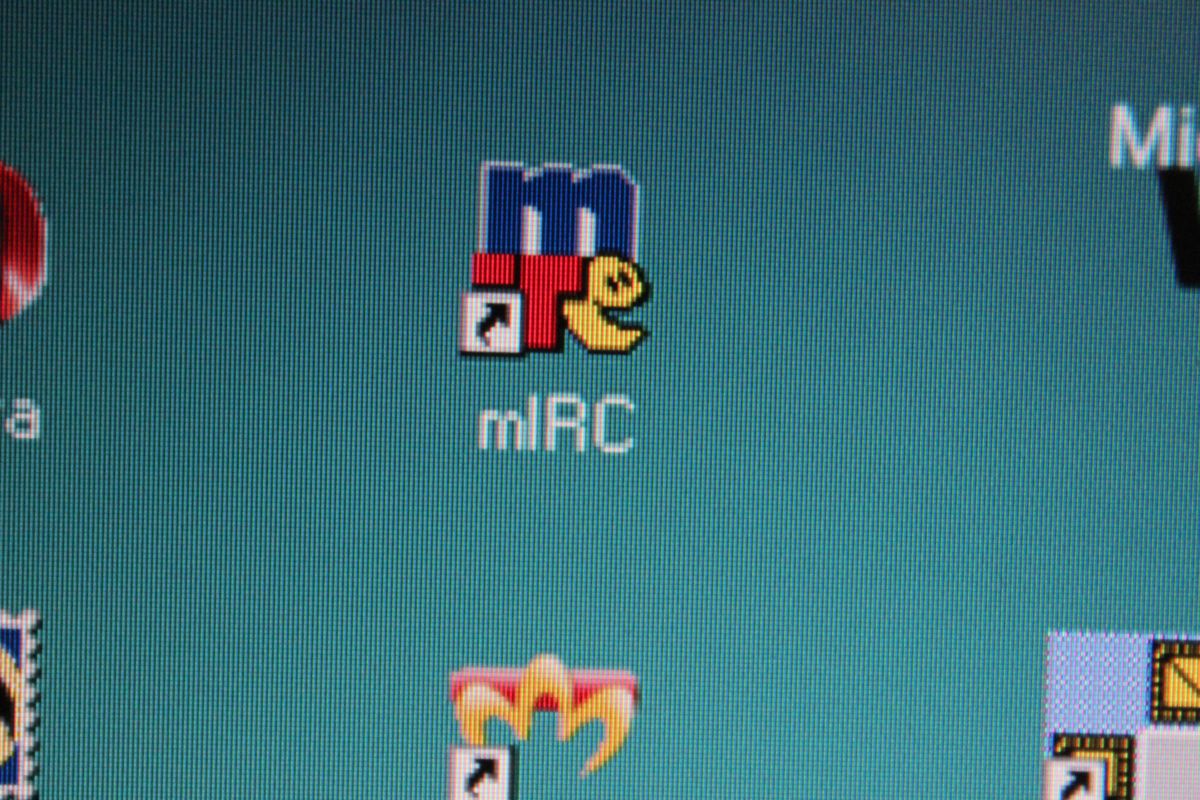

Картинка не идеальная - цвета не достаточно сочные, в определённых режимах есть смещение картинки (скриншот с процессом игры в Prehistorik II), которое корректируется автоматически или вручную в меню, сбивая при этом то же позиционирование в других режимах, т.е., настройки не индивидуальные. Но, несмотря на это, моник вполне себе ничего так. Для не очень требовательного меня.

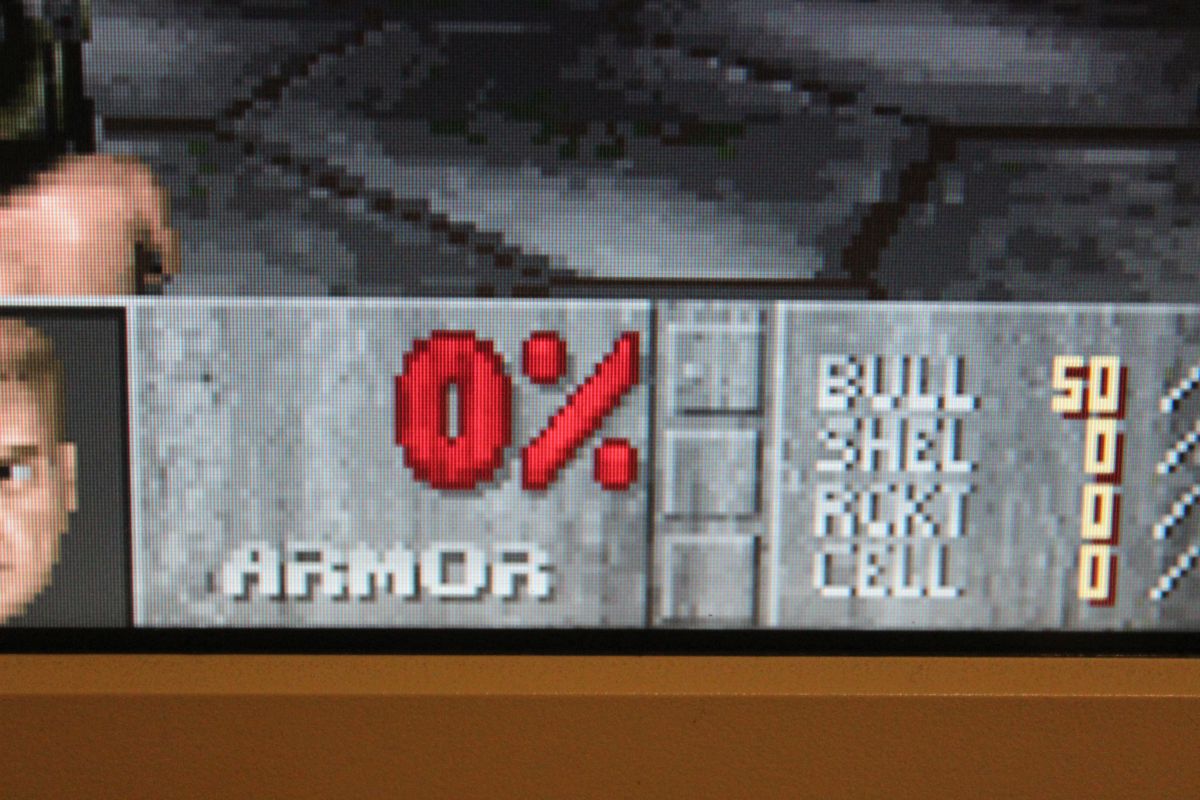

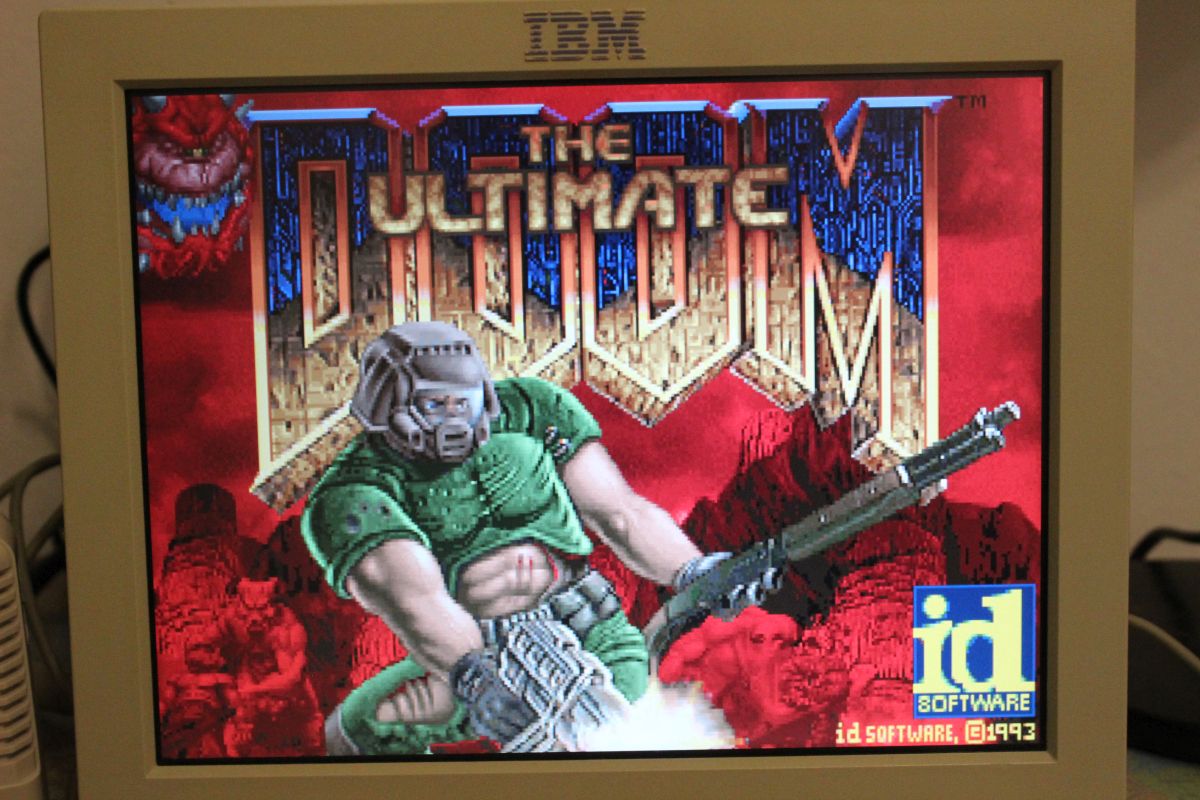

Отклик матрицы достаточен для того, чтобы, как минимум, играть в DOOM (где FPS залочен) и ему подобные стрелялки, и не наблюдать шлейф курсора мыши.

p.s. Всё удовольствие - 1000р, купил у продавца на авито, их ещё куча.



Итак, начну, пожалуй. наверное, самый любимый компьютер в коллекции. Ничего "особенного". Но привезен на поезде из Питера в 2006м.

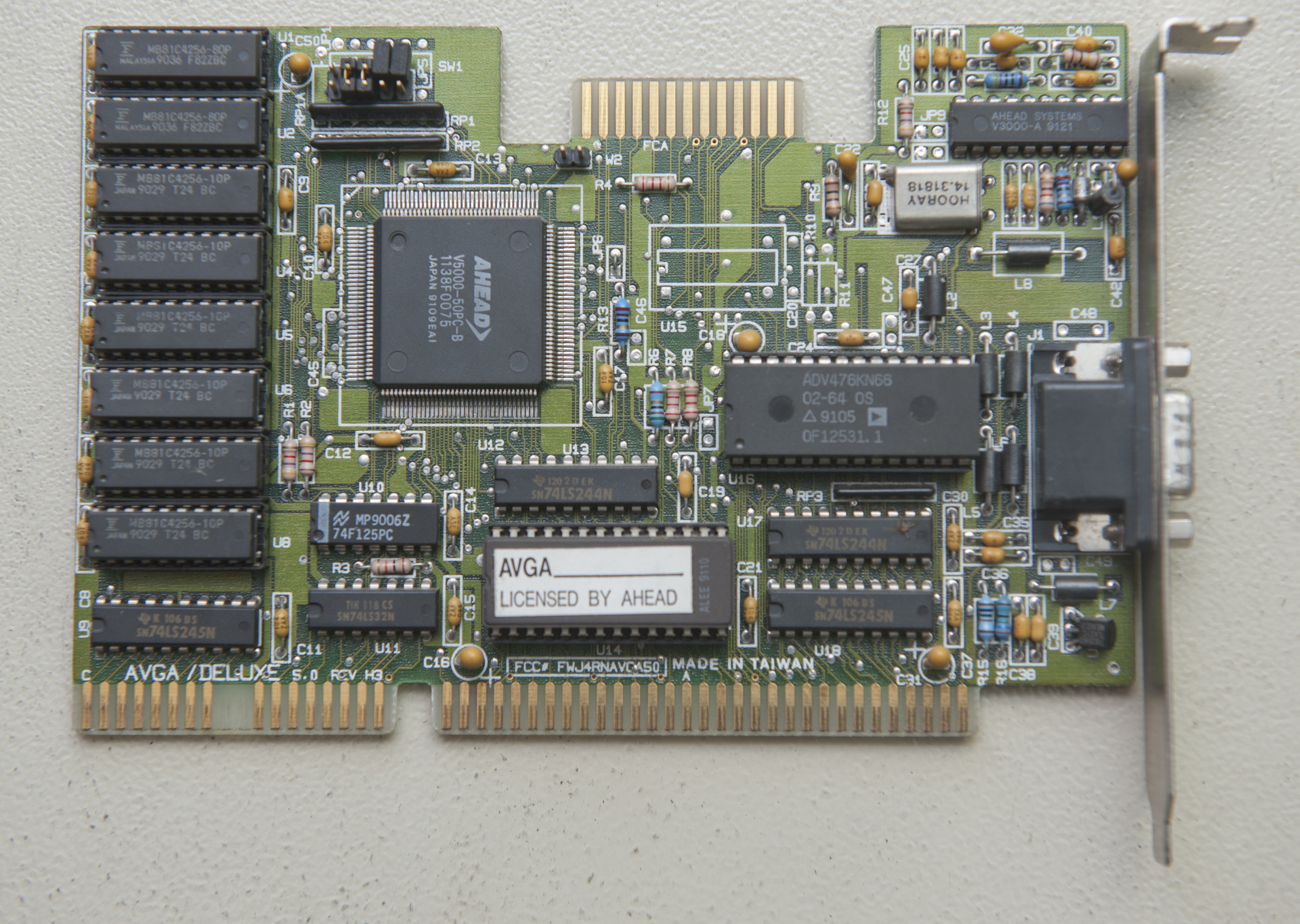

286(Harris)/20mhz/4mb RAM/AVGA1024k/1gb HDD(bigfoot). у него довольно необычная видеокарта AHEAD/AVGA с которой 286 машина работает заметно быстрее чем с обычными "циррозами/трайдентами/oak". даже в вольф 3д и spear of destiny вполне можно играть. в качестве харда - Bigfoot на гиг. отформатировано на 800 мегов через Ontrack Disk Manager 7.0. M$ Dos 6.22, win 3.1, word 6.0, turbo pascla 7,
много софта и игр...)

--- добавлено 25 июл 2017, предыдущее сообщение размещено: 25 июл 2017 ---

А это мой первый личный IBM-совместимый компьютер. Был заказан в Америке в конце 1995 и привезен друзьями. Digital Starion 300i. P1/75.Поскольку мы такие вещи заведомо не выкидываем, сохранился до начала моего увлечения класcическими компами и софтом. Сейчас там 72мега памяти(8набортной+2х32simm 72 pin), два харда на 4 гига.

--- добавлено 25 июл 2017 ---

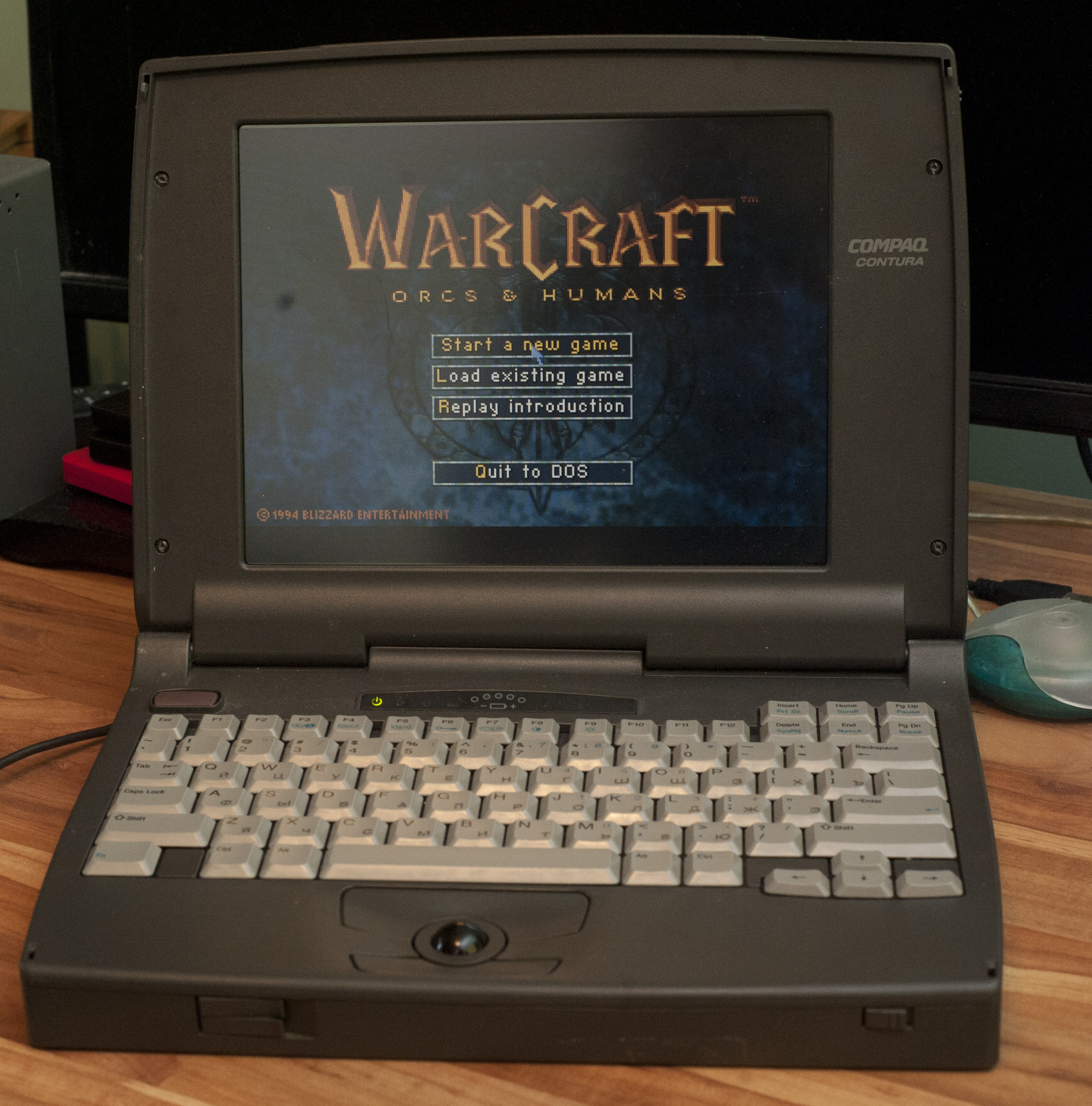

А началась коллекция с этого ноута. зашел в гости к друзьям. а они нашли на антресолях и собираются выкинуть такое чудо ! Тогда я ничего не знал о старых компах, дома ничего писишного старее п1 не было, но пришло осознание того что многие машины о которых мечтал в детстве и юности - вот так же ра[ спиханы по чуланам и ждут пока я их куплю или сменяю на бутылку вина. Это было осенью 2006 года.

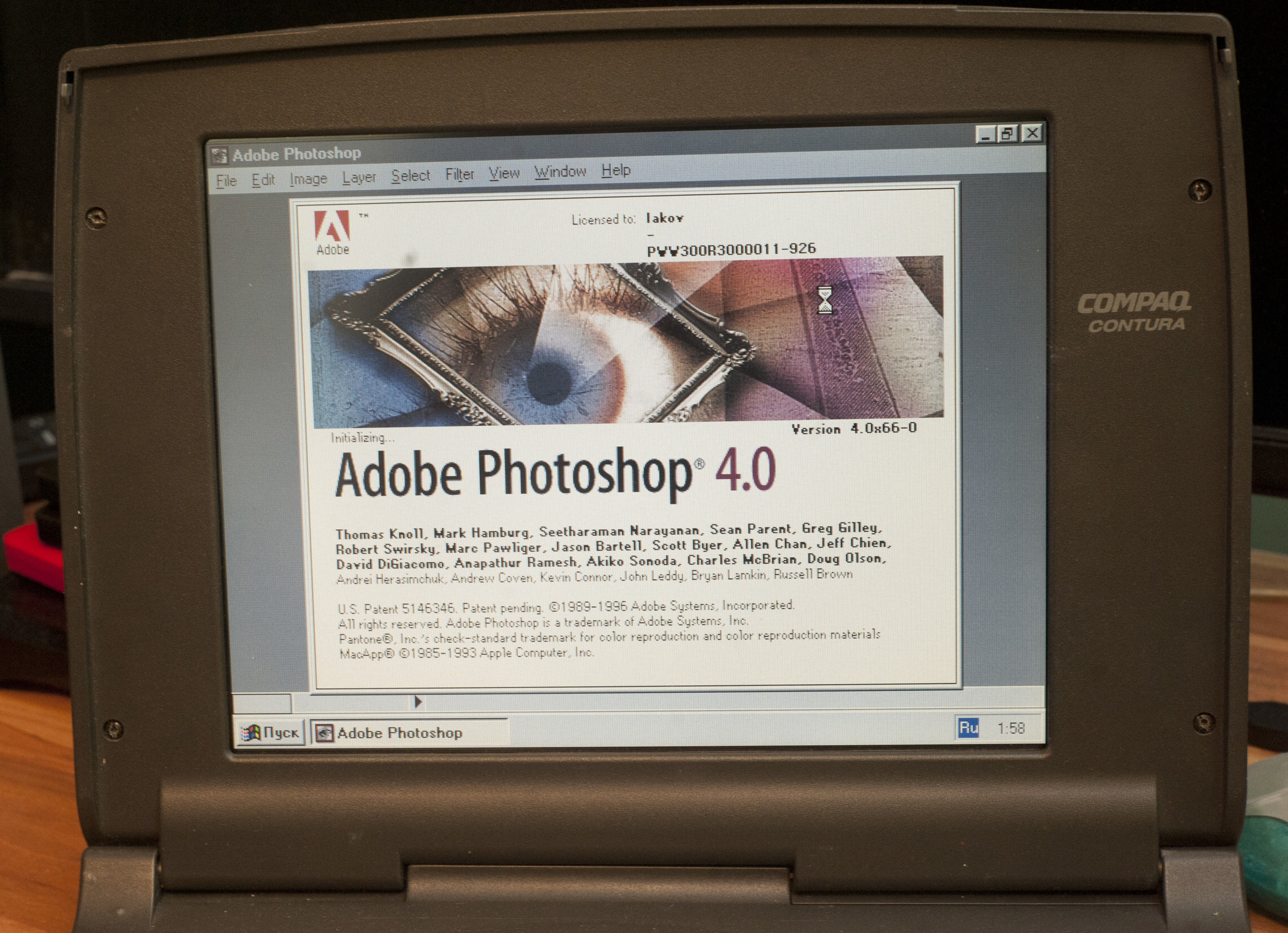

Compaq Contura 430CX. 486d4-100,16mb ram, 4gb hdd, TFT 640х480.

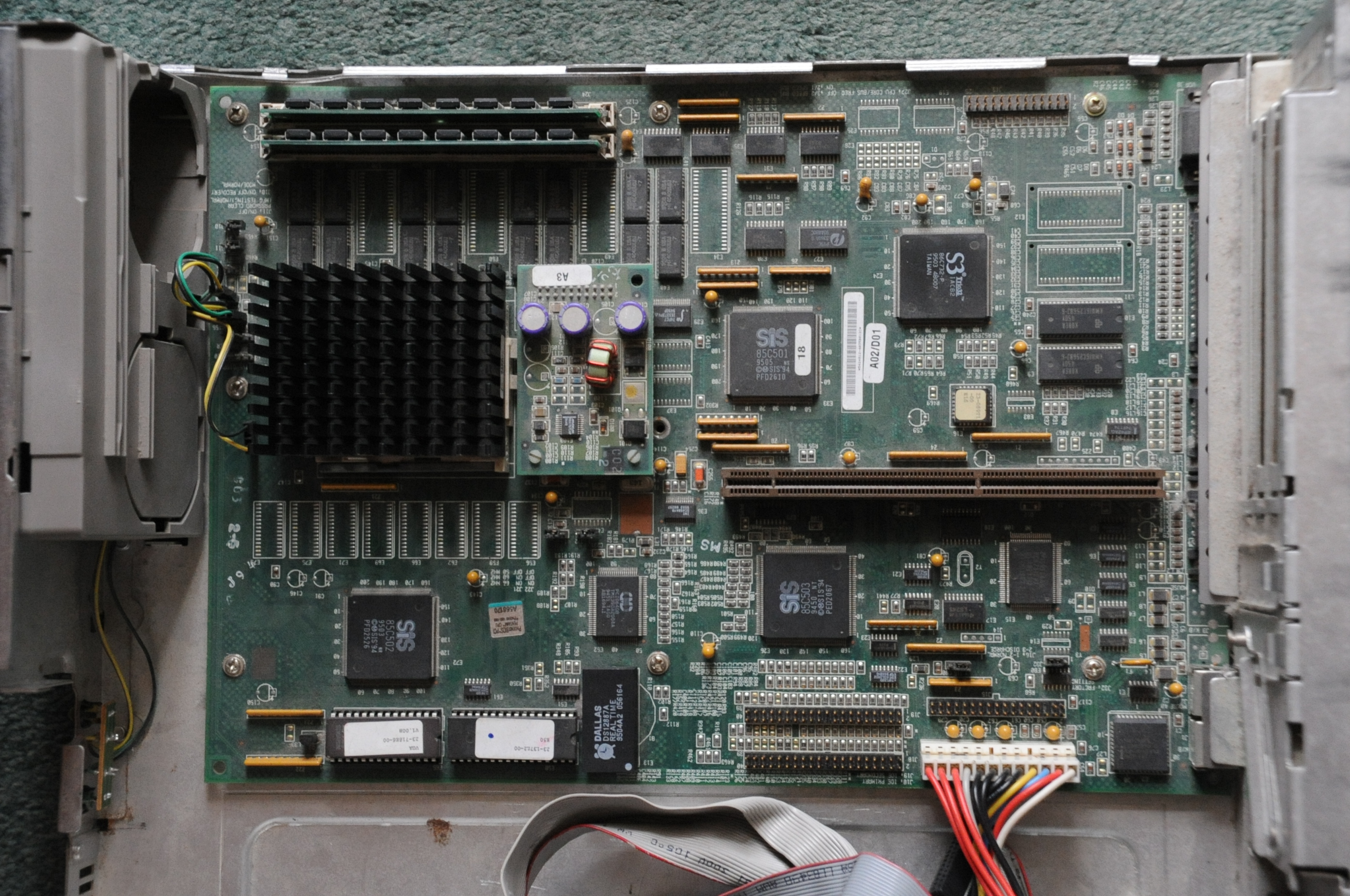

Эээ... А что это за платка на 2 винтах справа от процессора? Съёмный VRM? Но нахрена?



Брендовые ПК начала-середины 90-х - они такие.



Да как ни странно,хоть это и не сервак ).... Без этой штуки естественно не стартует )

--- добавлено 25 июл 2017, предыдущее сообщение размещено: 25 июл 2017 ---

у меня такой комп на даче (часть коллекции дома, часть на даче)...



Сегодня праздник у котят.

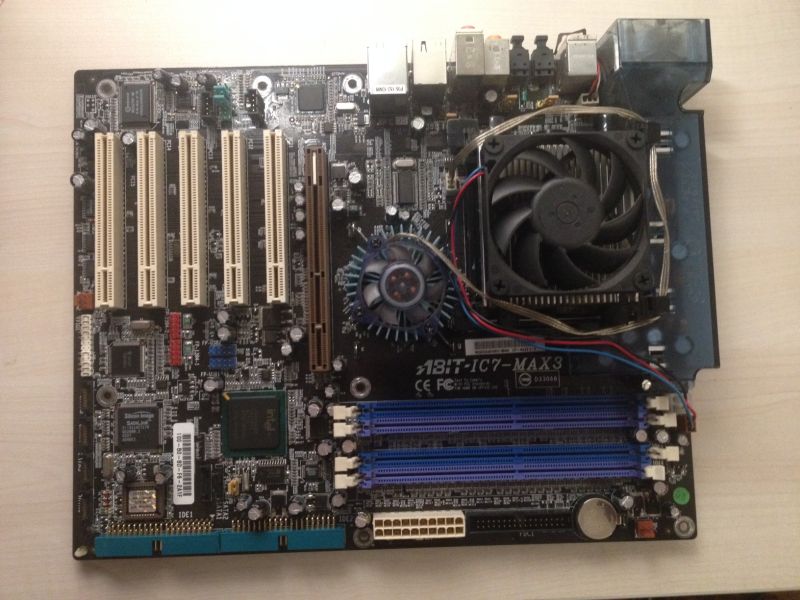

Нашел Abit max. Был до пслд уверен , что у меня Asus P4C800. Оказалось что нет. Хотя Asus P4C800 у меня был на работе или наоборот Abit был на работе Кто же сейчас упомнит.

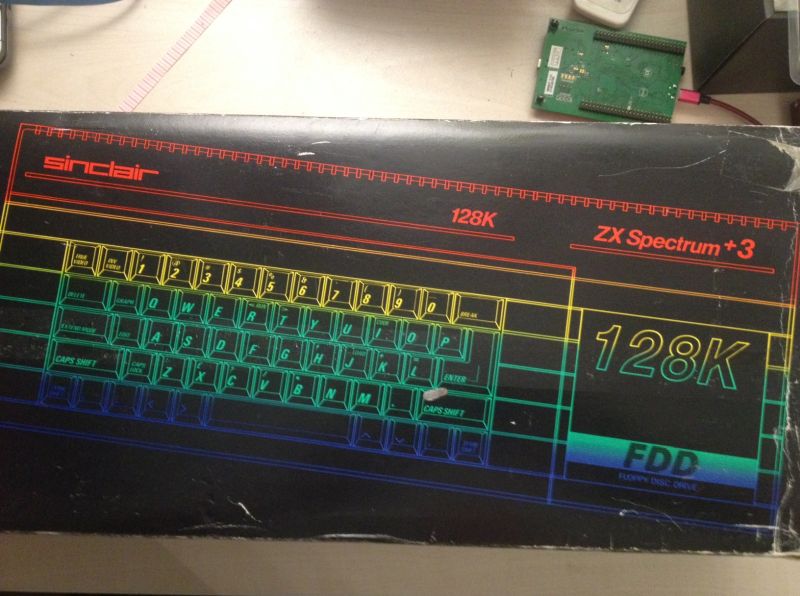

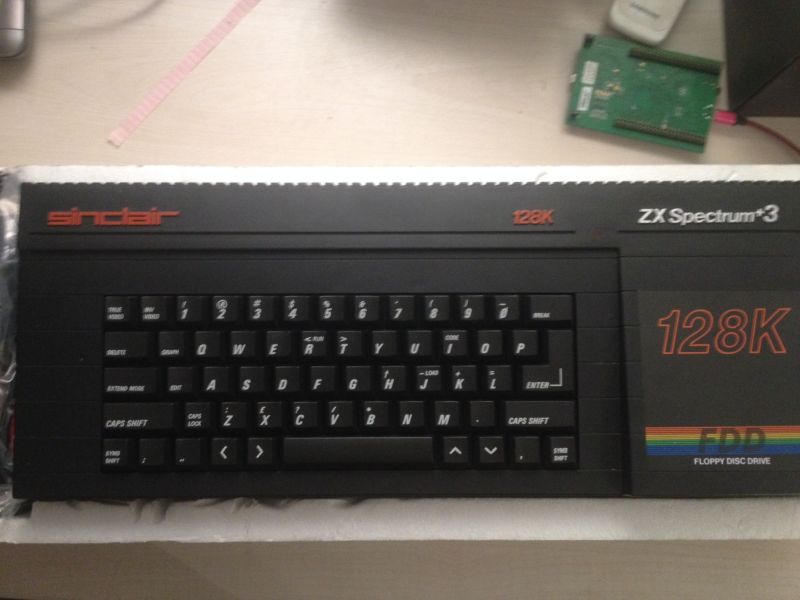

И самое не PC конечно, но надо и тут поделится. У меня появился ZX спектрум оригинал.
В общем у меня спектрума не было. Была Amiga1200,C128 (хотя почему была ?) Вот Спектрум прошел мимо меня по причине ненужности , да и не было в моем окружение его от слово совсем. Да я его паял потом сам, на базе пентагона, но не очень был вдохновлен.



В сухом остатке , у меня теперь есть много чего, чего я хотел. Осталось нормально рассортировать, подписать и можно начинать цикл передач.



"ТЯПница" ! буду по пятницаv выкладывать фото какого либо из компов.... Сейчас еще один 286. "послабее" - 16ка. Но и на нем идет множество неплохих игр !

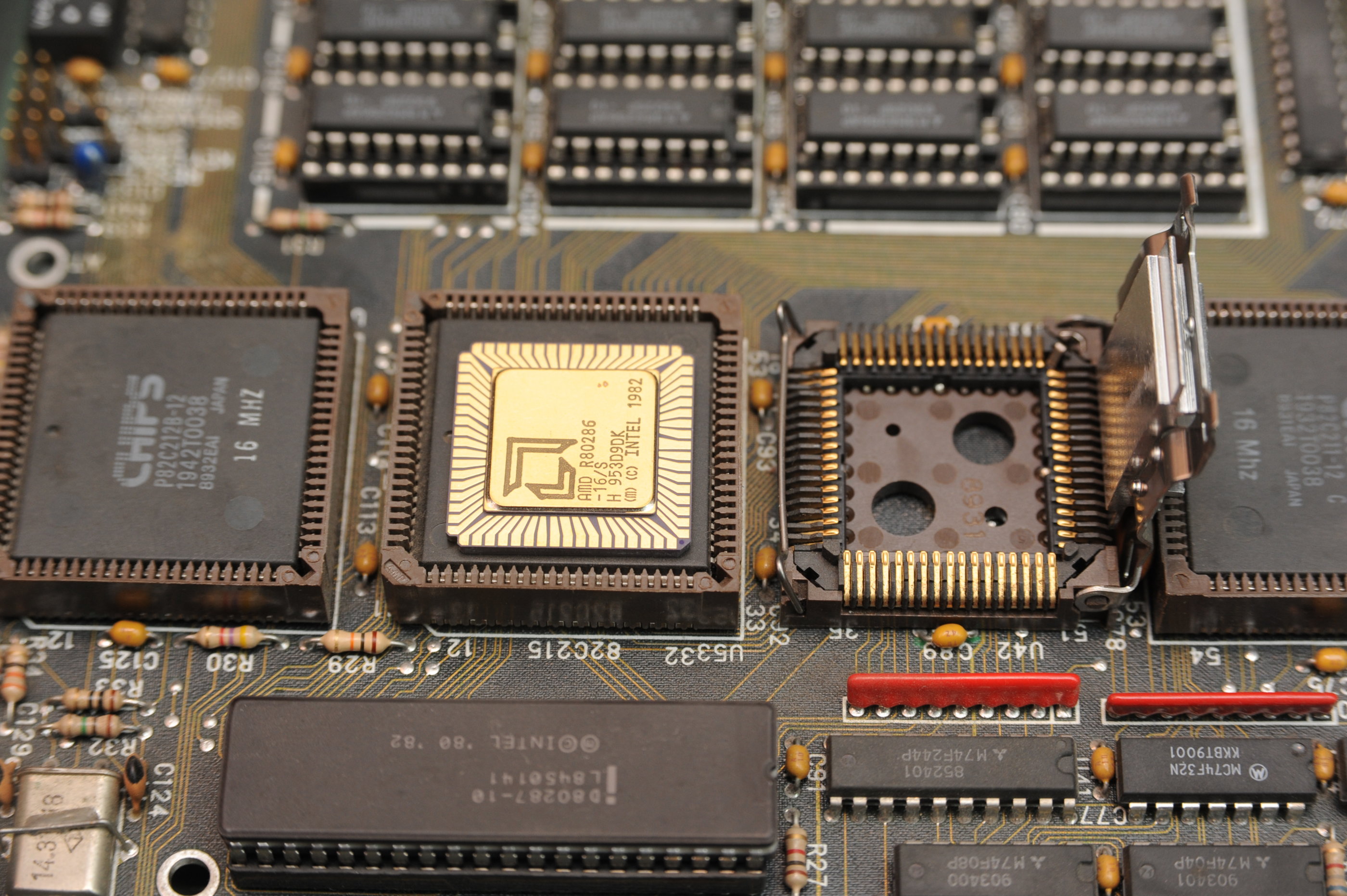

286/16mhz/1mb RAM/512k VRAM/IDE HDD/SB



У вас на плате видны уже окислы и их надо убирать, если вы не хотите потерять плату.
При этом с ходу окислы около батарейки, проблема с isa слотом и скорее всего танталом около CPU.

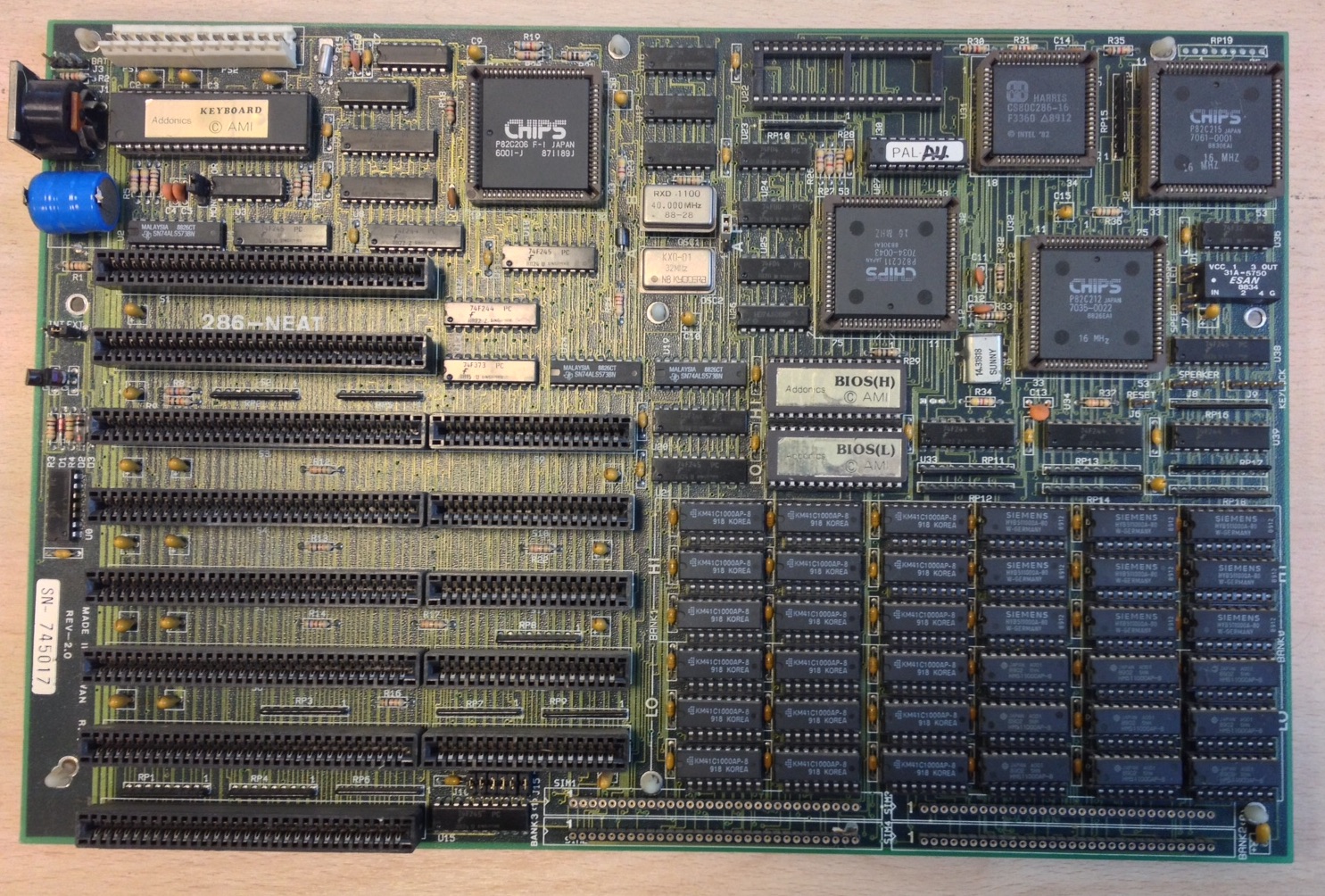

Вначале сходу думал как у меня Neat плата - https://www.old-games.ru/forum/attachments/80286-jpg.94456/
Потом понял , что просто top-286 ну и маркировку увидел.
Так как очень похожа по расположению, но не она.
Спасайте плату срочно !



Да, спасибо. Но это как мне компы достаются я их разбираю, чищу, фотографирую и собираю. Там уже сейчас все очищено. Я надеюсь постепенно сайт про них сделать - вот и фотографирую....



как очищали Isa слоты ?



Задето 4 ISA слота, дороги, кажется, до 6-го слота в окислах...
Вверх - до края платы окислы.
Вправо - похоже, до конца первого восьмибитного слота.
Тут как бы просто чисткой не обойтись...
Ремонт нужен посерьёзнее, пока её ещё есть смысл ремонтировать.



раствор соды, зубная щетка. потом промыл и долгая сушка. я сам был бы в шоке от такого, но старые мастера посоветовали.



Мыло, вода, сушка, в тяжёлых случаях фейри.



Там под лаком разрушаются дорожки, пока не уберёшь всю гадость из-под лака, дело будет продолжаться.
Снять лак, убрать окислы, восстановить дорожки, залудить, положить новый лак и надеяться, что межслойные дорожки в лучшем состоянии и электролита там нет.



ну вот так чтобы именно снимать лак - такого я не делал. Я проконсультируюсь у человека с форума phantom.sannata.ru на неделе, который это делал, как лучше это сделать. Там один человек писал, что делал подобное с 286 компом, который ему достался и который я тоже хочу теперь приобрести, потому, что достался он по моей наводке.



Про случай вроде твоего, только не такой запущенный.



Этого всего мало. Самое плохое это у вас ISA слоты. Их вычисти нереально, только замена.
Просто если этого не делать, то рано или поздно плата превратится в кирпич.

Но я бы еще дал ссылку на мою мать ремонт. Тем более она похожа и взрывы классные !


Там вообще весь стрим классный .
При этом у меня не самый тяжелый вариант был, но переходным досталось знатно



Ужас ! Я помню году в 2007м когда я только начал собирать "старое железо" - достался 286 компьютер, там даже был индикатор производительности - не частоты, а мипсов или как они там - я снял крышку с системника и запустил его - и тут на материнке начали взрываться и загораться кондеры - причем машина в этот момет какие-то секунды пока я не выключил рубильник продолжала грузится, ... материнка эта до сих пор валяется в Клубе Любителй Советских Компьютеров в Текстилях...)
