Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



zirkalo, С ресурсами все еще проблема. Даже если насильно выставлять IRQ ниже 10, все теряется при перезагрузке. Винда пишет что недопустимые значения ресурсов. Прописка ресурсов в wi.ini тоже теряется приперезагрузке.
Зато есть эмуляция SB, протестил несколько игр - все пучком
Думаю попробовать досовские дрова от PnP, а виндовые пусть будут родные.



Поставил Roland CM-64 - волчок в Fire & Ice теперь натурально лает.

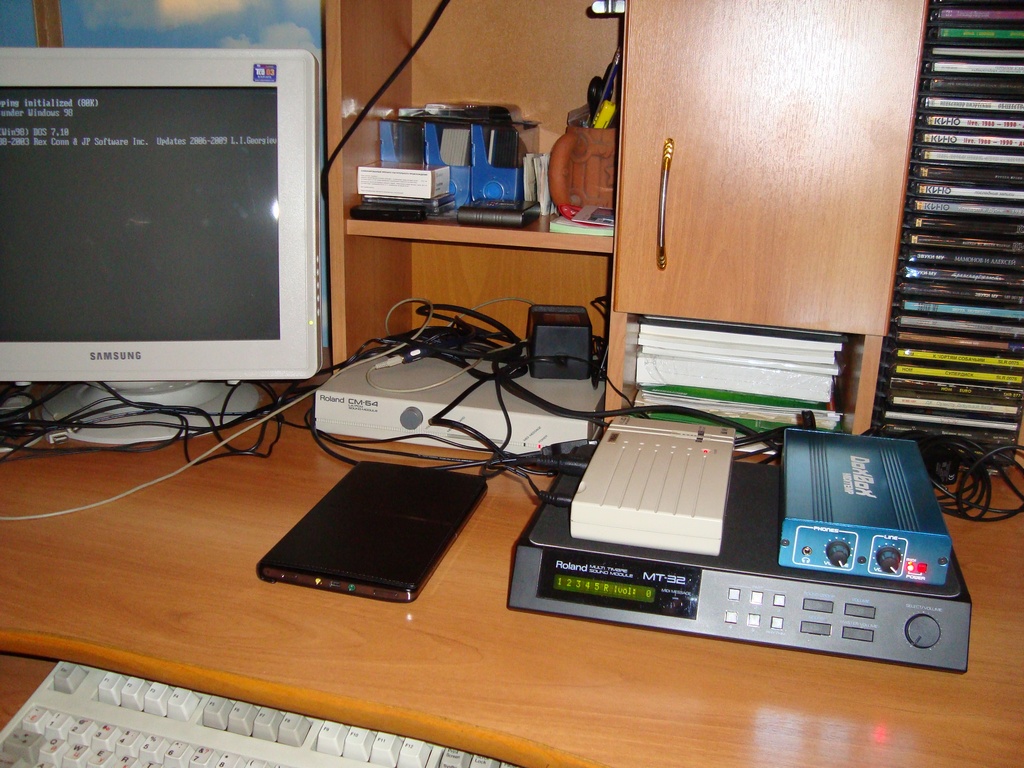

Фото общего миди сетапа, а конкретно только его внешней части.



aleksej, поздравляю!
В коробке взял как хотел? По картинке хорошее состояние.



Menkau_ra, не помню, что бы хотел, но да, в коробке (принципиальна не коробка, а свежий внешний вид). Ещё CM-32 в таком же состоянии едет, правда без коробки.



Ты в личку писал, когда мы про SCC-1 разговаривали.

Прочитав статью про PCMCIA карточки для ноутов с поддержкой Sound Blaster, прикупил вот это,
Portable Multimedia Kit 620S от EXP Computer: PCMCIA Sound Card and CD-ROM adapter:

В комплекте шло два адаптера, один просто для привода, а другой со встроенной звуковой картой:

Звук выводится на маленькую чёрную коробочку, что на фотке стоит на CD-ROM'е. Там встроенный динимик, а так же микрофон. Разумеется есть выходы на наушники для стерео звука.
Фото коробки сазади с описанием:


Ну а теперь самое главное - тесты игр. Оказалось всё печально - поддержки DMA так и не оказалось. Зато есть FM звук, но и он работает не везде: в Duke3D FM был нормальный, но Warcraft2 отказался с ней работать в качестве SB, зато заработал как Adlib.
Дрова есть как под DOS так и под Win31/95. DMA нигде не поддерживается. В инструкции написанно, что тк DMA отсутствует, стоит выставлять его в значение 0. Но в играх не помогло.



zirkalo, А что ты думаешь по поводу вот этого:
I/O Magic Magicwave32 DR-SW801



Единственное что раскопал по поводу карточки вот тут. Охото открыть и проверить реальный ли это клон. НО с другой стороны запечатанная коробка для коллекции будет получше.



Что-то я на карте ни IW не вижу, ни GF1. Почему ты решил что это клон?



Я же ссылку на форум дал где написали "Wave Extreme 32 was actually repackaged by I/O Magic Corp in Irvine California as their DR-SW801. It's based on the Interwave 78C201 chip which also has drivers one the web."
Оказалось это ESS ES1869F ES689F ES981P:

Я до этого не встречал Wavetable от ESS



Новая посылочка, с японии - Yamaha PCC10XG PCMCIA:

Коробка сзади:

Сама карточка:

Документация, драйвера и диск с програмным обеспечением прилагаются. Но к сожалению всё на японском языке, так как карточка выпускалась только для их рынка. Довольно редкая игрушка для западного рынка, даже гугл ничего внятного по ней не выдает, только сылки на японский ямаха сайт. На англоязыном сайте ямаха по ней ничего не находится.
Программ в комплекте много. Есть даже для чего то Soft Synthesizer S-YXG50, а также Soft Synthesizer S-YG20 для Win31.

Если нужно кому то карта совместима с NEC PC98.

Помню что Roland SCP-55 грелся довольно сильно, в руках держать было бы трудновато. PCC10 значительно лучше в этом плане, лишь чуть тёплый.

Если кому интересно, могу протестить её на всё что надо.
Портативный XG всегда приятно



Нуууу... не знаю на сколько это все раритетно. Нет у меня всяких гусей, мусей, ямах и т.п
Решил тут, показать своего динозавра, собранного из двух компьютеров =))
Не целиком конечно, а по частям. Ну и другие железяки тоже.

FUNAI Super VGA Color Monitor (low radiation)
Model №: FCM 1428I
115VAC/220VAC
15A/0.75A
60/50 Hz
14 дюймов
Цветной, работает, как видно на скриншоте. Но очевидно, что он уже отдает концы, так как через час работы, резкость изображения ухудшается.


Корпус PHILIPS P 3230
Внутри корпуса конечно все внутренности другие. Достался он мне (так же, как и монитор), от моего родственника, а ему этот корпус отдал друг. То есть, 2 раза, как минимум, он мог оказаться на помойке. А может туда ему и дорога ? =)) Внутренности ниже.


Материнская плата ATC-1411B
Все остальные железяки вытащены. О них ниже.


Память.
Но по сколько мегов не проверял.


Видеокарта Trident TVGA9000C


Видеокарта Trident TVGA8900C


Самая древняя клавиатура, что у меня есть.
Есть еще 3 штуки подобных, но фоткать не стал


Старая мышь Microsoft


Контроллер MIO v3.1


В общем:
Все это работает, но вот незадача... Был жесткий диск на 200 с лишним Мб (Maxtor), отформатировал его, установил на него Ms-DOS и после этого он перестал читаться. Видать накрылся. Да мало того не читается, так форматировать его повторно тоже не получается, процесс форматирования намертво зависает. Приходится перезагружать систему. А новые и не совсем новые харды от 4 гигов и выше биос/кмос не видит. Так что, стоит теперь все это и только место занимает.

Вот еще железяки от моего старого компьютера и др

Звуковая карта Sound Blaster CT4170


Звуковая карта YAMAHA XG VC724-3-1


Видеокарта Radeon 7000 64Mb DDR


Видеокарта Radeon 9600 256Mb


Видеокарта ASUS AGP-V3400TNT 16Mb


Видеокарта AGP-500T


WINBOND W83757F


Наверно не в тему, но все таки покажу напоследок фото принтера
STAR NX-1001 Multi-font


Пока все



Я для этих целей хочу купить переходник CF на IDE. Стоит копейки. Плюсы: тишина, CF легко найти в отличие от такого же обьема HDD.
Еще можно найти интерфейсную IDE карту в которой есть поддержка LBA, но на ибэй они есть только у одного продавца, за сумасшедшие деньги - по $80.



ZX Spectrum Pentagon 128k
Был переделан выход под ТВ на тюльпаны для удобства подключения, RGB-выход убран нафех. Вчера тестировался, работает! Программу с кассеты грузит! 128к-проги работают, муз.сопроцессор (YM) поёт!


ЧБ, т.к. PAL-декодера и прочего нет, надо бы сделать потом. Ещё встраиваю туда ВЧ-модулятор от Сеги, чтоб подключить старые телевизоры (у которых нет AV-входа). Скоро может будет старый телевизор "Шилялис", если труба не села, то он подойдёт как монитор! =)

Дисковод убран за ненадобностью (дискеты были, но они к этому времени уже все дохлые). Кассеты есть, их и хватит.



Получается, кассеты долговечнее дискет? Интересно, почему, ведь у касет есть перемагничивание соседних витков.



Sneaksie, у друга лежит фирменная дискета win 95, загрузочная. 97 года. Так что раз на раз не приходится)



Старые дискеты, видимо, более другими местами делались нежели последние партии. Т.к. из трех комплектов софта от гусей (~93*-94 гг.) не читались только две дискеты: одна совсем никак, а вторая только на современном флопе. На старом тике все ОК.

А что касается пятидюймовок — на днях решил навести порядок, нашел три коробки с софтом. Больше половины прочиталось, и 720, и 1.2. Это при том, что они в шкафу пролежали лет этак 12, а до этого более чем активно использовались и мною лично, и до меня Бог знает сколько их ерзали.



Даже старые, надёжные 3.5" дискеты быстро умрут от современных флопповводов без микролифта. А пятёрки, да, в более выгодном положении ввиду того, что говна среди 5.25" приводов попросту нет - они морально устарели гораздо раньше.



Такая вот скромная по нашим временам машинка
И так - Quantum3D Aalchemy AA5 server:



Сначала честно читаем предупрежение: "Тяжёлый обьект. Риск повредить спину. Для перемещения используйте двух хуманов."

Второго хумана дома не оказалось, пришлось рисковать зворовьем... Но в живых остался

Под капотом, всё железо оригинальное:

Два P3, забыл только каких, то ли 850, то ли 1ГГц.
Для хардкорных олдгамеров есть ISA слот:

По-умолчанию на материнке стоит Creative 128 PCI.
Пара SCSI портов:


Ну и самое интересное - видео 8264DB, 16 VSA-100:

16 VSA-100 работают довольно шустро, такую бы машину да 10 лет назад - нирвана обеспечена. Для охлажения стоит два ОЧЕНЬ мощных винтилятора, они вместе с кулером от блока питания создают довольно много шума:

Те самые 2.9V 75А которые достать почти невозможно:

Вид сзади:


Процесс заргузки:

Вкладка с драйверами на видео:


Игровые кадры немного смазанны тк фоткал в действии. Разумеется AA4 или AA8 выглядят сумасшедше красиво:




Есть потенциал для развития - заменить мать на P4 хотя бы, тк P3 не успевает загружать 16 VSA-100 на полную.

От бывшего владельца на винте стоят игры: Q1, Q2, Q3, Heretic2, HL, Unreal. Играется всё очень красиво и быстро

Набор дров и софта что был на HDD.

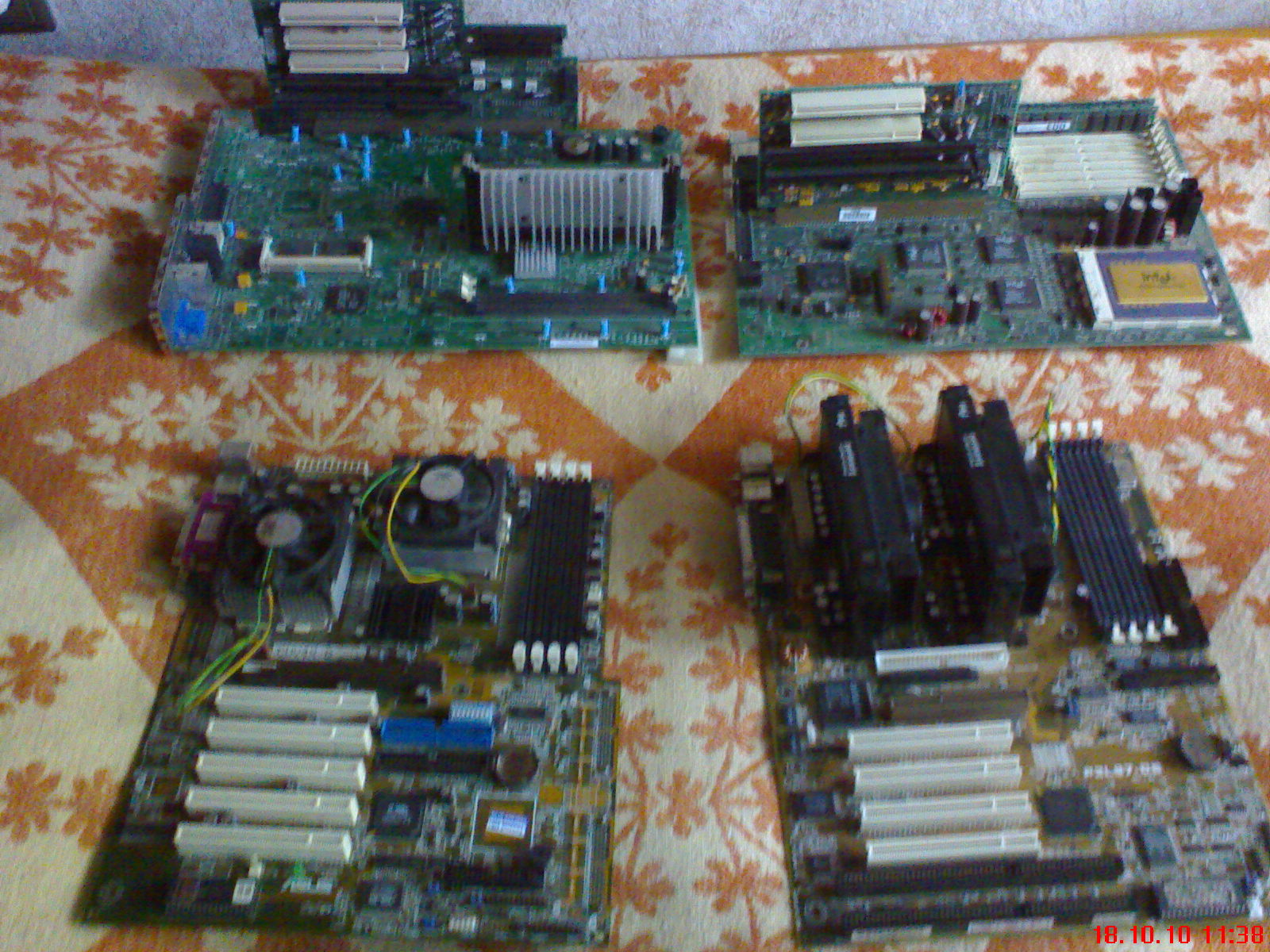

Материнки:
Noname (не стал разгадывать) с Селероном 300А и S3 Trio3D на борту.
Compaq с Pentium Pro 200 на борту, досталась в разбитом системнике
ASUS CUV4X-D с двумя Pentium III 933 и без SCSI-контроллера
ASUS P2L97-DS с двумя Pentium II 266 и SCSI-контроллером

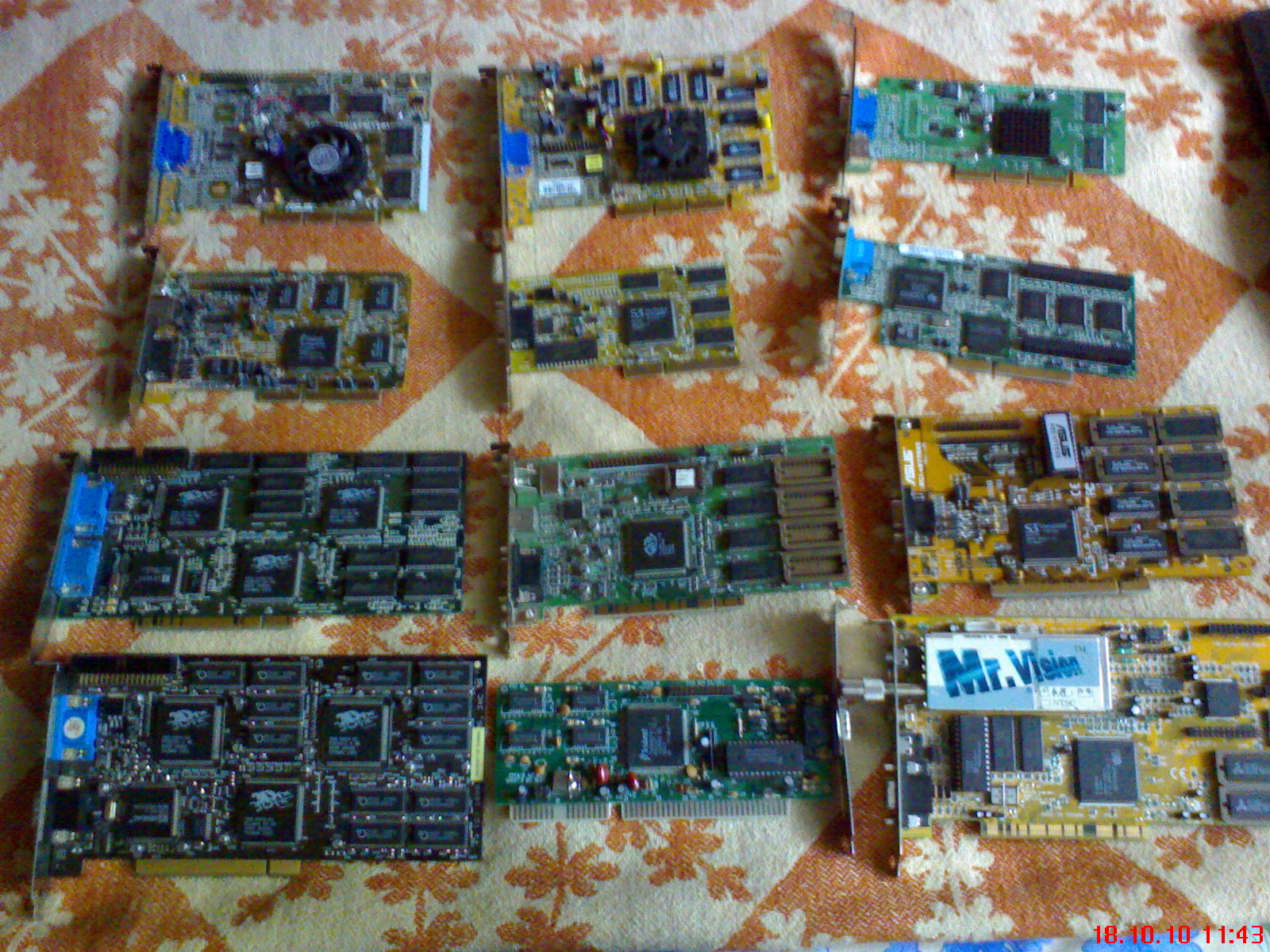

Видеокарты:
ASUS 6600/32M (GeForce 256) | ASUS V7700Pro/64M | ATI RV100 32M
Trident 3DImage9750 4 mb | S3 Trio3D/2X 4 mb | Matrox Millenium II 4 mb
Creative VooDoo 2 CT6670 12 mb| ATI Rage II+ DVD 2 mb| S3 Trio64V2/DX 4 mb
Не определил Voodoo 2 12 mb | Trident TVGA9000 1 mb | PV-CL544XP+ на базе CL5446 2 mb

звуковухи: все SB16, кроме CT3600 - тут я сомневаюсь, при включении кажет SB 32 PnP
CT2900 | CT2290
CT3600 | CT1770

комп 1: найден на помойке в жутко раскуроченном состоянии, собран и работает!
Dell Optiplex 5133+
Pentium 133
32 mb SIMM
S3 Trio64 2 mb
ESS 668
850 mb HDD WDC
внешний кэш 256 кб

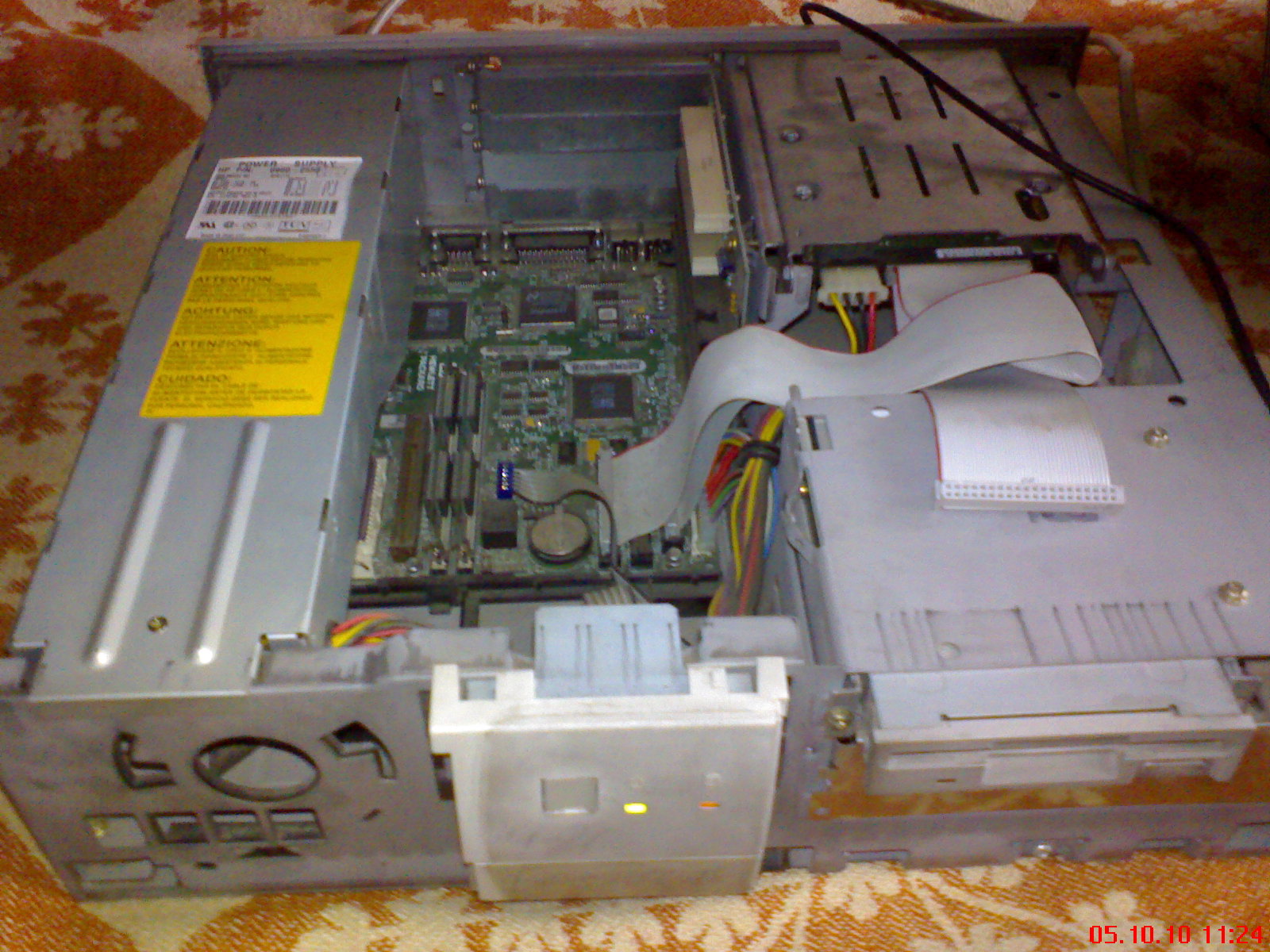

комп 2:
HP Vectra VE 4/66
486DX2-66,81 Мгц
8 мб SIMM
550 Mb HDD
S3 Trio64 1 mb



Эх смотрю я смотрю на фотки ... и сильно сильно хочу видеокарту Вуду....дома уже три старых компутера (p1-p2-p3)....всё есть а самого важного куска текстолита нету

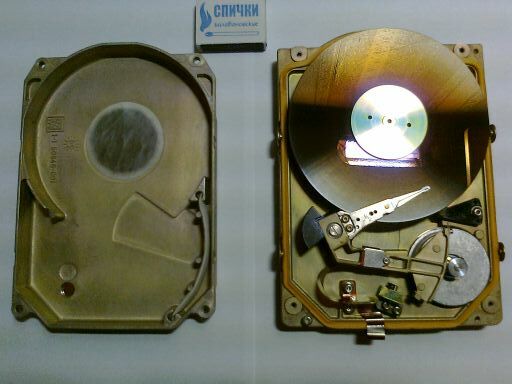

А вот и наша 5-дюймовая древность.
Размер имеет значение!

А вот и инфа с Seagate:

Legacy : ST277N

Capacity: 64.9 MB
Speed: 3600 rpm
Average Read Time: 40 ms
